Обогрев внутри трубы с помощью кабеля

Оглавление



Обогрев труб с помощью саморегулирующихся кабелей

Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С. А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!

Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера. Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:

• Кабель не может перегреться и перегореть, не боится самопересечений.
• Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
• Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).



Способы монтажа греющего кабеля внтури трубы

Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты). Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:

Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.

Что из себя представляет ввод кабеля в трубу

Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью. Более дорогие сальники лишены этого недостатка.

Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы). Для монтажа других приходится докупать сантехнические переходники.



Как же выбрать такой кабель?



Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:

• Диаметр трубы
• Что собираемся греть: техническая вода или питьевая
• Минимально возможная температура окружающей среды в самом холодном участке трубы
• Толщина теплоизоляции

Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м. Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.



Какой кабель для обогрева внутри трубы лучше?



Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:

• Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
• Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.

Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему. Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект. Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.

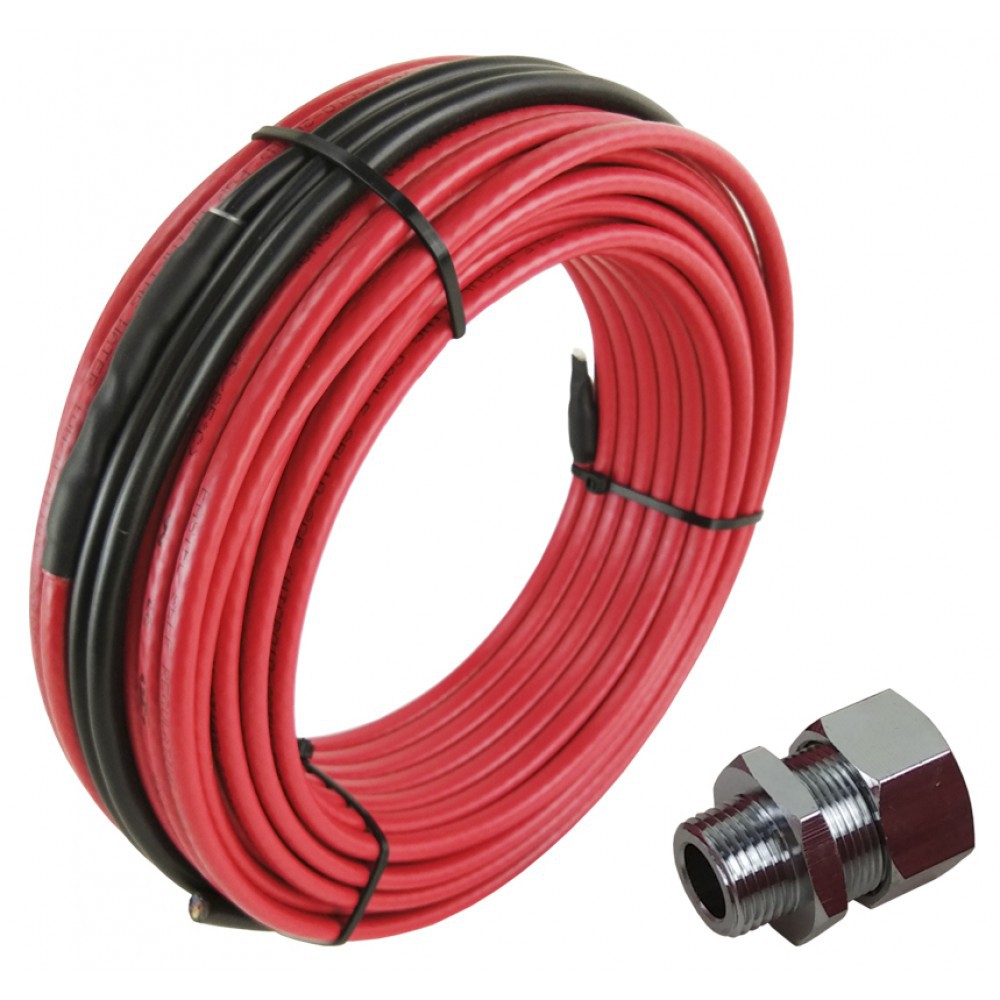

Комплект обогрева внутри трубы — «Абсолютное тепло»

Если нет возможности подобраться к трубе (например закопана), используется  греющий кабель для

монтажа внутри трубы.



Минус данного типа саморегулирующегося греющего кабеля — он дороже, чем греющий кабель для монтажа снаружи.

Это обусловлено наличием особой  защитной гигиенической оболочки кабеля. Наличие данной защиты, гарантирует чистоту питьевой воды без постороних привкусов.

Компания «Абсолютное тепло» изготовит готовый комплект греющего кабеля для установки внутри трубы необходимой вам длины.

Комплект состоит из обмуфтованного по технологии греющего кабеля с шнуром питания.

Стоимость комлекта не включает в себя сальник для ввода в трубу, так как диаметр сальника подбирается под вашу трубу индивидуально.

За основу комплекта для монтажа внутри трубы взят саморегулирующийся греющий кабель Heatus PerfectJet 13MSh3-CR (имеет все необходимые сертификаты безопасности и экологичности).



Комплект греющего кабеля для монтажа внутри трубы, более энергоэффективная система, в отличии от монтажа снаружи.

Ниже в таблицах видно на сколько эта разница велика.



Мощность кабеля снаружи трубы:

диаметр	мощность
до 32 мм	16 Вт/м
до 50 мм	24 Вт/м
до 100 мм	30 Вт/м
до 150 мм	40 Вт/м

Мощность кабеля внутри трубы:

диаметр	мощность
до 80 мм	13 Вт/м
от 80 до 200 мм	16 Вт/м
от 200 мм	специальный расчет (по запросу)



Комплект греющий кабель внутри трубы NUNICHO 10 Вт/м-20 метров

Комплект греющий кабель внутри трубы 20 метров от компании NUNICHO

Готовый к установке комплект греющий кабель внутри трубы 20 метров NUNICHO для предотвращения замерзания бытовых водопроводных трубопроводов, изготовленных из углеродистой, нержавеющей стали или пластика. Сальник для ввода в трубу с резьбой 1/2″ и 3/4″ идет в комплекте. Мощность тепловыделения 20 Вт на погонный метр при + 5°С в воде и 10 Вт на поверхности трубопровода. Комплект сделан на основе саморегулирующегося греющего кабеля.

Комплект кабеля внутрь трубы для защиты от замерзания саморегулирующийся нагревательный кабель NUNICHO 20 m

• нагревательный кабель выпускается на основе полимерной полупроводниковой матрицы высокого качества;
• саморегулирующийся греющий кабель самостоятельно меняет свое тепловыделение, подстраиваясь под окружающие температурные условия, тем самым экономя значительное количество электроэнергии необходимое для его работы;
• внешняя оболочка кабеля выполнена из фторполимера, разрешенного к установке в трубы с питьевой водой;
• монтаж не требует особых навыков или специального инструмента;
• оплетка из медной луженой проволоки, придает кабелю дополнительную электробезопасность и служит проводником заземления;
• гарантийный срок 10 лет с момента покупки;
• срок службы нагревательного кабеля составляет примерно 20 лет.

Основные технические характеристики саморегулирующийся греющий кабель внутрь трубы NUNICHO 20 метров:

• длина греющей части 20 метров;
• номинальная выделяемая линейная мощность греющего кабеля на трубе при +5 °C — 10 Вт/м;
• номинальная выделяемая линейная мощность греющего кабеля внутри трубы — 20 Вт/м;
• длина провода питания с герметичной штепсельной евровилкой – 2 метра;
• внешняя оболочка кабеля изготовлена из фторопласт полимера;
• напряжение электропитания ~220–240 В;
• максимальная температура внешнего воздействия без напряжения + 65 °C;
• минимальная температура монтажа — 15 °C;
• масса – 90 гр/метр;
• степень защиты IP67;
• минимальный радиус однократного изгиба 10 мм;
• сечение токопроводящих жил 1,05 мм2;
• номинальный размер нагревательного кабеля (толщина х ширина) 8,7 х 5,9 мм.

Где и как купить саморегулирующийся греющий кабель внутрь трубы NUNICHO длиной 20 метров для обогрева по выгодным ценам?

Саморегулирующийся греющий кабель внутрь трубы длиной 20 метров от южнокорейского производителя компании NUNICHO, можно выгодно купить в нашей компании. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной до терминала транспортной компании. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. У нас всегда лучшая цена!

Особенности готовый комплект кабеля для установки внутри трубы NUNICHO 20 метров

Сальник AKS-3 для ввода кабеля в трубу с резьбой 1/2″ и 3/4″ идет в комплекте. Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C по ГОСТ Р 50345-99 (IEC 60898-95). Нагревательный кабель должен быть подключен через УЗО к электросети с заземлением.

О компании NUNICHO производителе комплект греющего кабеля 20 m. для установки внутрь трубы 10 Вт/м, в комплекте с сальником:

Южнокорейская компания NUNICHO является одним из ведущих производителей систем кабельного обогрева. В сотрудничестве с заводами E&S Tec.Co.Ltd и REXVA, продукция компании получила широкое распространение не только в странах Азиатско-Тихоокеанского региона, но и на территории России и Европы. Благодаря применению инновационных технологий, современного оборудования и строгому многоступенчатому контролю, позволило компании заслужить репутацию поставщика недорогой, но в тоже время качественной продукции. До начала производства саморегулирующегося нагревательного кабеля, компания долгое время выпускала электрические теплые полы, на основе греющего кабеля. Полученный опыт, позволил существенно расширить ассортимент выпускаемой продукции и создать широкую дилерскую сеть во многих странах. Каждая партия выпускаемого товара проходит тщательную проверку. Находясь в постоянном и тесном контакте с ведущими научно-исследовательскими институтами, внедряя передовые технологии производства, компания NUNICHO добилась превосходного сочетания надежности и функциональности выпускаемого оборудования.

Области применения продукции компании NUNICHO:

• Обогрев труб
• Защита от замерзания водопровода
• Обогрев кровли и водостоков
• Электрический теплый пол

Обустройству обогрева трубопроводов. Технология монтажа кабеля

Когда существует опасность промерзания труб, желательно применять кабельный обогрев трубопровода. Прежде всего, когда трубопровод размещается на сравнительно небольшой глубине (до 1,5 метра) или трубопровод размещается на открытом воздухе в помещениях какие не отапливаются (например — подвалах). Довольно высока вероятность промерзания трубы в тех местах где труба вводится в строение, этому месту нужно уделить особое внимание. Кабельный обогрев часто применяется для предотвращения выпадения твердых осадков, поддержания нужной температуры, и что не мало важно — для обеспечения определенной скорости прохождения жидкости в трубе.

Резистивные кабели

Наиболее популярные из-за своей дешевизны  — это резистивные кабели. Они обладают постоянным сопротивлением по всей своей длине. В таком кабеле находится внутренняя жила, которая сделанная из материала с высоким сопротивлением, которая выделяет тепло когда по ней проходит ток.

Жила полностью заключена в пластиковую изоляцию, с медной оплеткой сверху. Подобные кабели нельзя резать и поставляются они определенной длины. Мощность резистивных кабелей — постоянная, составляет от 10 до 20 Ватт на метр длины. Недостатком резистивного кабеля можно считать быстрый износ и выход из строя по причине перегрева, которому подвержены данные кабеля. Для искелючения подобной ситуации рекомендуется установить термодатчик. Термодатчик отключает систему обогрева когда достигается определенная температура. При монтаже резистивный кабель нужно обязательно заземлить и исключить возможные перехлесты, которые могут привести к его перегреву.

Саморегулирующиеся кабели

Они имеют переменное сопротивление, в отличие от резистивных. То есть, их сопротивление меняется в зависимости от температуры. Когда температура понижается теплоотдача увеличивается, а когда температура повышается, соответственно, мощность кабеля падает. Такой кабель создан в виде двух жил, которые разделены между собой полимерным материалом, проводящим ток. Саморегулирующиеся кабели используются, чаще всего для обогрева питьевого водопровода и бытовых трубопроводов, которые находятся в доме. Такие кабели можно разрезать на участки произвольной длины и соединять муфтами.

Установка греющего кабеля внутри трубы

С некоторыми марками кабеля возможно размещение внутри трубы. Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы. Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили. Также необходимо отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Однако, чаще всего нагревательного кабеля прокладываются поверх трубы, после чего покрываются теплоизоляцией.

Варианты расположения кабеля на трубе:

• Один кабель вдоль всей трубы. Кабель обычно прокладывается в самой нижней части трубопровода. Сверху устанавливается при необходимости — термодатчик.

• Несколько кабелей вдоль трубы. Если требуется больше мощности, то есть возможность проложить две и три параллельные линии.

• Кабель прокладывается по спирали. Шаг витка в этом случае предварительно рассчитывается исходя из параметров кабеля и требуемой мощности. Термодатчик при спиральном прокладывании устанавливается посередине между двумя соседними витками в верхней части трубы.

• Можно проложить кабель одной волнистой линией, этот метод актуальный когда не хватает длины двумя параллельными прямыми или на прокладку по спирали.

Нагревательный кабель крепится к трубопроводу при помощи клейкой алюминиевой ленты. Во избежание перегрева запрещается использовать обычную изоленту. Если нагревательный кабель укладывается на пластиковую трубу, то необходимо проложить ленту между кабелем и поверхностью трубопровода. Греющий кабель не должен соприкасаться ни с теплоизоляционным материалом, ни с пластиком. Рекомендуется обернуть трубу алюминиевой фольгой, при этом это можно сделать как после укладки кабеля, так и перед этим. Такой способ максимально равномерно распределит выделяющееся тепло. Кабель можно крепить к трубе по всей длине трубопровода, через каждые 25-40 см при помощи стекловолоконной ленты или специальных пластиковых хомутов. Кабель термодатчика закрепляется таким же образом. В месте, где ожидается минимальная температура (как правило в верхней части кабеля) размещается сам датчик. Слой теплоизоляционного материала располагается поверх всех проложенных кабелей, а при необходимости размещается и гидроизоляция.

При помощи специальной муфты производится соединение подводящим электропитание «холодным концом» и греющего кабеля.

Самое важное при монтаже муфт это герметичность соединения. Высока вероятность быстрого выхода из строя нагревательного кабеля — если влага попадет во внутрь кабеля.

Во избежание повреждения изоляции нужно тщательно следить, чтобы кабель не касался различных выступов и острых краев (например, в местах где делалась сварка труб). Требуется избегать перехлестов, для этого не нужно допускать сильное натяжение кабеля. Категорически запрещается для фиксации кабеля использовать металлическую проволоку. Если производится монтаж на трубах пластиковых то лучше использовать кабель марки с теплоотдачей не больше 10-12 Ватт на метр. Без необходимости не стоит включать еще не закрепленный кабель и кабель какой свернут в рулон. Если работы по монтажу производятся при низких температурах то нагревательный кабель может потерять свою эластичность, при этом случае рекомендуется кратковременно включать размотанный кабель в сеть. Лучше работы по монтажу системы обогрева трубопровода проводить при температуре не ниже 50С.

После того, как монтажные работы будут выполнены, на трубопроводе нужно поместить разметку какая указывала бы что подключен кабель с напряжением 220 Вольт. Если прокладка велась под землей, то рекомендуется уложить все трубы в бетонный лоток, либо специальный короб, либо накрыть их сверху кирпичами, плитами, и т.д. Поверх труб (плитах, на лотке, или просто в грунте) нужно проложить обязательно, специальные ленты — какие бы указывали на наличие обогревательных кабелей. Нужно еще установить табличку, предупреждающую о проходящем под землей кабеле под напряжением. Требуется в обязательном порядке использовать автоматический выключатель от перенапряжения и УЗО (устройства защитного отключения).

Обогрев трубы греющим кабелем идущей от скважины к дому.

При подводке водосточной трубы к дому была допущено технологическая ошибка. Водопроводная труба от скважины к дому должна прокладываться на глубине 1500 метра. У нашего же заказчика  трубу пустили на глубине 30-40 сантиметров. Разумеется при такой глубине в зимний период хозяин дома испытывал проблему с замерзанием трубы.

Обогрев трубы двумя видами саморегулирующего кабеля.

Итак в нашем случае будет использоваться два вида нагревательных саморегулирующих кабелей.

Один саморег с мощностью 10 Вт на метр и с пищевой оболочкой будет проходить внутри трубы идущей от скважины к фильтру находящейся в гараже.

Второй так же саморегулирующийся кабель мощностью 18Вт на метр будет смонтирован поверх трубы идущей от фильтра непосредственно к дому. А так же труба сверху будет закрыта утеплителем для большей эффективности и экономии на электроэнергии.

Монтаж греющего саморегулирующего кабеля внутри трубы.

Длина трубы проходящей от скважины длиной 21 метр. Из которых пять поворотов по 90 градусов.  Без вскрытия трубы мы обойтись не сможем, однако постараемся минимизировать это количество. Что бы провести кабель через изгибы повороты мы использовали стекловолоконную протяжку. благодаря которой мы смогли провести греющий кабель через три поворота под углом 90 градусов. Четвертый поворот мы уже осилить не смогли, и пришлось вскрывать часть трубы возле дома. И было решено проложить новую трубу по диагонали для обхода лишнего изгиба.  Кабель с лёгкостью прошел через нашу вновь проложенную трубу и оказался около фильтра от которого пойдёт кабель поверх трубы для ввода воды в дом.

Монтаж и крепление греющего саморегулирующего кабеля поверх водопроводной трубы.

Кабель на водопроводную трубу необходимо крепить алюминиевым скотчем для лучшего теплораспределения по поверхности трубы. Мы сначала точечно закрепили кабель по всей трубе. А затем проклеили алюминиевым скотчем, греющий кабель по всей трубе.  Далее закрываем трубу теплоизоляцией и фиксируем её армированным скотчем и хомутами стяжками черного цвета.

Завершающим этапом является соединение кабелей и установка обычной вилки для включения системы.



МЫ РЕКОМЕНДУЕМ устанавливать для систем обогрева терморегулятор с датчиком температуры для включения, отключения системы и контроля температуры.

Заказывайте у нас МОНТАЖ систем обогрева водопровода.







Обогрев труб с помощью греющего кабеля

Обогрев труб

При эксплуатации трубопроводов и ёмкостей возникают два типа задач обогрева:

1. Поддержание температуры.
   Теплоизоляция трубопровода или ёмкости не устраняет полностью теплопотери, и при определённых условиях температура рабочей жидкости (газа) может опуститься ниже допустимой, или вообще замёрзнуть. Для компенсации теплопотерь можно использовать кабельный обогрев.
2. Разогрев жидкости.
   Для разогрева рабочей жидкости в трубе или ёмкости до требуемой температуры так же можно использовать нагревательный кабель.

Принцип электрического обогрева труб

Для возмещения тепловых потерь вдоль трубопровода прокладывается нагревательный кабель, подобранный таким образом, что бы  погонная мощность тепловыделения была не меньше  потерь тепла на каждый погонный метр трубы. Выбранный кабель монтируется на трубе (или внутри нее), в нижней ее части. При использовании одного греющего контура – в положении 6 часов, при наличии 2-х контуров – в положении 10 и 4 часа (рис. 2).

В тех случаях, когда монтаж нагревательного кабеля в нижней части трубы невозможен, допускается использование альтернативных вариантов, например спиральное расположение кабеля (рис. 3). Однако такой способ менее технологичен, а потому не является предпочтительным. В сложных системах трубопроводов может быть задействовано несколько греющих контуров.

Поверх греющего кабеля крепится тепло- и гидроизоляция. Следует обратить особое внимание на надежность гидроизоляции, т.к. теплоизоляция не должна намокать или подвергаться механическому воздействию. Необходимо предусмотреть легкий доступ к таким элементам трубопроводов, как насосы, вентили и т.п.

Управление системой может осуществляться от простого выключателя или термостата, настроенного на необходимую температуру.

Последовательность проектирования систем обогрева труб и ёмкостей

1. Определяющими параметрами для проектирования являются: необходимая температура жидкости,  минимальная эксплуатационная температура, предельные температуры материалов трубопровода и теплоизоляции, длина трубопроводов, химическая агрессивность среды и т.п. Сам процесс можно описать следующим алгоритмом:
2. Определение тепловых потерь трубопроводов. Необходимо определить минимально возможную температуру окружающей среды и теплофизические характеристики используемых материалов (теплопроводность, теплоемкость, плотность и т.д.).
3. Исходя из рабочей температуры среды, подбирается необходимый тип греющего кабеля (по максимальной рабочей температуре кабеля). Влияние на выбор оказывает так же агрессивность среды. Используемый в агрессивных средах греющий кабель должен иметь химически стойкую внешнюю изоляцию, при использовании кабеля во взрывоопасных зонах, необходим кабель во взрывоопасном исполнении.
4. В соответствии с п. 1 определяется мощность, требуемая для обогрева погонного метра трубы, после чего  по каталогу (с учетом п. 2) выбирается нагревательный кабель с необходимой погонной мощностью.
5. Рассчитывается необходимая длина греющего кабеля, мощность автоматов защиты и выполняется эскизный проект прокладки кабеля с учетом конструктивных особенностей конкретного трубопровода.



Схема промышленной системы обогрева трубопроводов

1.	Шкаф управления

2.	Силовой кабель

3.	Монтажная коробка

4.	нагревательный кабель

5.	термопара с сигнальным кабелем

Определение тепловых потерь

Определение тепловых потерь для многослойной трубы (или емкости) с рабочей жидкостью, является классической задачей теплопроводности. Теплопотери через двухслойную цилиндрическую стенку на погонный метр вычисляются по формуле стационарного теплового потока :

Q = π (T– Tж)/(1/d1αж)+1,151/ λ1 lg (d2/d1)+1,151/λ2 lg (d3/d2)+1 /d3 αв,  Вт/м
λ	коэффициенты теплопередачи слоев стенки, т. е. трубы и теплоизоляции
αж	коэффициент теплоотдачи от жидкости к стенке
αв	коэффициент теплоотдачи от стенки к воздуху

Коэффициент теплоотдачи является функцией температуры среды, механических и теплофизических параметров и может колебаться в значительных пределах (для жидкостей α = 200 … 7000).  Однако для большинства тепловых задач встречающихся в этой области данной составляющей можно пренебречь за её малостью.

Выбор нагревательного  кабеля

Для начала необходимо определить группу кабеля по максимально допустимой температуре. В соответствии с практикой, принятой в США существует три области применения, разбитые на классы.

Низкотемпературные ( как правило системы антизамерзания)
Используются низкотемпературные саморегулирующиеся, резистивные или зональные кабели
Максимальная рабочая температура		65oС
Пиковая температура (без нагрузки)		85oС

Средние температуры (трубопроводы с очисткой паром или с разогретыми теплоносителями)
Используются высокотемпратурные саморегулирующиеся, резистивные, зональные кабели, кабели с минеральной изоляцией
Максимальная рабочая температура		120oС
Пиковая температура (без нагрузки)		260o С

Высокотемпературные процессы
Используются кабели с минеральной изоляцией или ультравысокотемпературные резистивные кабели
Максимальная рабочая температура		400oС
Пиковая температура (без нагрузки)		600o С — 800oС

С учетом температурной группы кабеля и особенностей применения (механические или химические нагрузки, потребные длины контуров) выбираем марку кабеля, которая, как правило,  выпускается с несколькими мощностями. Например, кабель «CLT Nelson Limitrace» выпускается с погонной мощностью 9 Вт/м, 16 Вт/м или 26 Вт/м (при 10^oС). Погонная мощность выбранного кабеля (при использовании нескольких контуров – суммарная погонная мощность) должна быть не менее величины тепловых потерь на метр погонный трубопровода.



Расчет укладки кабеля по трубопроводу

При расчете потребного количества кабеля необходимо вводить коэффициент на оформление элементов трубопроводов – вентилей, кронштейнов крепления и т.п. Поэтому длина контура при первичном расчете не должна превышать 75%  максимально допустимой длины. При линейной укладке в первом приближении можно считать, длину контура равной потребной длине обогрева, при спиральной укладке необходимо рассчитать длину с учётом шага укладки. На практике спиральная укладка на трубах используется довольно редко, так как она значительно сложнее, и как правило не даёт выигрыша по суммарной стоимости системы.

Необходимо принимать во внимание конструктивное решение элементов трубопроводов таких, как фланцы, изгибы, вентили, силовые кронштейны,  соединительные муфты кабеля, наличие которых увеличивает длину контура.

Укладка кабеля на трубопроводы и их элементы

Крепление греющего кабеля к трубе осуществляется двумя способами. Использование стеклопластиковой ленты более предпочтительно ввиду простоты этого метода. Алюминиевую ленту рекомендуется использовать для крепления на пластиковых трубах, поскольку ее применение позволяет уменьшить теплоизоляционный эффект пластика, увеличить теплоотдачу при использовании саморегулирующегося кабеля и лучше распределить тепло по поверхности трубы. При использовании полимерной изоляции или труб с полимерным покрытием необходимо учитывать термостойкость материала, которая не должна соответствовать тепловыделению нагревательного кабеля.

Арматура трубопровода требует специальных решений, т.к. большинство деталей и устройств являются либо дополнительными источниками тепловых потерь, либо элементами с перераспределением тепловых потоков.

Приведем несколько примеров.

• Кронштейн крепления.
  Увеличивает потери тепла, поэтому рядом с ним необходимо сделать петлю из греющего кабеля.
• Изгиб трубы.
  Греющий кабель проводится по внешнему (большему) радиусу.
• Вентили.
  Источник дополнительных теплопотерь. Требуется укладка дополнительного количества кабеля

При укладке сложной системы может возникнуть необходимость наращивания длины контура. В месте соединения прогрев будет отсутствовать, поэтому перед соединительной муфтой необходимо сделать петлю.

Выбирая модель разветвителя или соединительной муфты, необходимо обращать внимание на ее пригодность для работы в конкретных условиях эксплуатации. Это связано с тем, что  производители часто разделяют области применения тех или иных конструкций на наружные элементы и элементы, используемые под теплоизоляцией.

Особенности обогрева пластиковых труб

При использовании труб из полимерных материалов необходимо учитывать два фактора.

1. Материал, из которого изготовлена труба, должен выдерживать максимальную температуру кабеля без повреждений и потери работоспособности.
2. Полимерный материал, как правило, является хорошим теплоизолятором, что ухудшает  прогрев трубы, и тепловыделение саморегулирующегося нагревательного кабеля. К пластиковой трубе кабель необходимо крепить алюминиевой лентой вдоль всей длины.

Особенности разогрева продуктов

При необходимости разогрева жидкости надо рассчитать количество тепла, необходимое для достижения нужной температуры. Для разогрева требуется значительно больше тепла, чем для поддержания температуры.

Разогрев большого количества теплоносителя за малый промежуток времени потребует высоких удельных мощностей, но часто в практике встречаются случаи, когда разогрев продукта нагревательным кабелем является наиболее эффективным способом.

Используемые нагревательные кабели и термостаты

Применяемые для обогрева труб решения сильно зависят от области, поскольку требования к надёжности и условия применения очень сильно отличаются в бытовом, строительном секторах и при промышленном обогреве.

Дачный вариант
Если Ваша задача – обогреть небольшую трубу на даче или коттедже, которая целиком проходит по воздуху, то Вам вполне подойдет комплект CEPG фирмы EASYHEAT. Комплект полностью готов к использованию, включает в себя термостат с фиксированными настройками ( включение при +3^o, отключение при +13^o) и даже вилку для подключения.

Необходимо правда учесть, что использование его имеет ряд ограничений, например он годится только для труб диаметром до 38 мм, его нельзя наматывать спиралью и т.д.

Если же комплект CEPG неприменим в вашем случае, то нужно использовать саморегулирующийся кабель NELSON CLT. В качестве управляющего термостата прекрасно подойдёт термостат EasyControl P10 встраиваемый в линию обогрева. Термостат дешёв и не требует регулировок, он автоматически включается при падении температуры на трубе ниже +3С..

Обогрев труб в жилом и коммерческом строительстве
Для задач защиты от замерзания труб с холодной водой, или другими продуктами с невысокой температурой мы рекомендуем ориентироваться на саморегулирующиеся нагревательные кабели NELSON CLT или кабели с постоянной резистивностью Thermopads CTL ZH. При возможности попадания химически активных веществ, необходимо использовать нагревательные кабели с внешней изоляцией из фторполимера такие как NELSON LT или Thermopads CTL ZH.

При необходимости прокладки нагревательного кабеля большими секциями используйте NELSON LLT. В случае, когда необходимо обогревать трубы по которым может идти горячий теплоноситель с температурой не выше 100С, вам подойдут нагревательные кабели NELSON QLT или Thermopads CTL PT.

Для управления системами обогрева в строительном секторе рекомендуется использовать термостаты OJ ETI 1551, монтируемые на DIN-рейку.

Промышленный обогрев
Пожалуйста проконсультируйтесь с нашими специалистами. Задачи обогрева трубопроводов могут иметь очень серёзные особенности, вляющие на применяемые решения..Мы выполним необходимые расчёты и подберём оптимальный для вас вариант.

Особенности использования нагревательного кабеля постоянной мощности Thermopads CTL
Кабели Thermopads CTL выполнены по промышленным стандартам и обеспечивают высокий уровень надёжности систем обогрева. Однако их цена значительно ниже цены саморегулирующегося кабеля.

Единственной серьёзной особенностью использования этого кбалея является то, что его, как и любой резистивный кбаель, нельзя перекхлёстывать. В точке перехлёхста возможен перегрев. Использовать этот тип кабеля лучше, начиная от длины обогреваемого участка в несколько метров. При длинах более 10 метров стоимость контура будет ощутимо ниже, чем в случае с саморегулирующимся кабелем. Ещё больше разница составит при решении задач в условиях высоких температур (до 260^oС)

Если перед Вами стоит задача обогрева трубопровода, заполните пожалуйста опросный лист и отправьте его нам по электронной почте или факсу.

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O. E.M. Обогреватели: что это такое, как пользоваться, для чего пригодится и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые вопросы, которые могут у вас возникнуть, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте — и ваш вопрос может даже стать темой нашей следующей статьи.

---

Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель — это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие аналогичные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх

Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий — и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» — между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента

, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Нагревательный шнур
Более низкие значения плотности мощности и температуры, с максимальными температурами в диапазоне от 150 ° F до 500 ° F, включая кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания.	Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент с очень высокой температурой, рассчитанных на температуру до 1400 ° F (760 ° C).	Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и пригодными для использования на открытом воздухе.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Довольно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы.	Очень гибкий, чтобы соответствовать узким контурам и необычным формам.	Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в полевых условиях.	Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх

Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?

Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для таяния снега SpeedTrace для крыши и водостока. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели являются прочными изделиями профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны для водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов.В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.

Вернуться наверх

Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, отрезанных по длине, например Freezstop, с комплект концевой заделки. Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх

Означает ли «саморегулирование» мне не нужен термостат?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх

Какой длины или короткого кабеля я могу проложить?

Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи — например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти числа для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Это говорит, что:

• Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
• Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но, по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.

Вернуться наверх

Предотвращение замерзания труб с помощью кабелей обогрева

Оставьте трубы дома в покое этой зимой

Летите на юг в теплую погоду на зиму? Есть дом для отдыха в холодном климате? Если этой зимой вы избежите холода, замерзшие трубы и причиненный ими ущерб могут создать проблемы для вашего дома или на работе, пока вас нет.

Низкие температуры могут привести к замерзанию водопроводных труб как в помещении, так и на улице, что приведет к разрыву труб и дорогостоящему ущербу для вашего дома или бизнеса. Обычные методы профилактики, такие как оставлять кран на медленной капле на всю зиму или устанавливать на термостате высокий уровень, когда никого нет дома, неэффективны и дороги. Защитите свой дом или бизнес от повреждений, причиненных водой, даже если за ними никто не следит. Прокладывайте кабель обогрева как в помещении, так и снаружи, чтобы предотвратить замерзание труб с целевым теплом там, где это необходимо, и тогда, когда это необходимо.

Как работает кабель обогрева?

Саморегулирующийся кабель обогрева подключается к заземленной розетке и проводит тепло по длине кабеля. При подключении к внешней стороне металлической или пластиковой водопроводной или канализационной трубы кабель теплового тракта направляет прямое тепло для поддержания температуры выше точки замерзания. Это предотвращает замерзание воды внутри трубы и предохраняет трубу от разрыва. Саморегулирующийся кабель автоматически адаптируется к температуре окружающей среды, чтобы избежать перегрева и горячих точек, даже при наложении кабеля, для безопасного нагрева труб.

Что мне понадобится для установки теплового кабеля на трубы?

Предотвратить замерзание труб легко с универсальным кабелем. Для установки в помещении или на улице во влажных или сухих условиях оберните кабель вокруг металлической или пластиковой трубы диаметром до 2,5 дюймов и вставьте шнур в заземленную розетку. Закрепите кабель вдоль трубы липкой лентой, накройте огнестойкой водонепроницаемой изоляцией ½ ”-1½” и добавьте этикетки с электрическими следами.

К каждому кабелю на 120 В прилагается 30-дюймовый шнур питания с трехконтактной вилкой для использования в любой стандартной заземленной розетке.Кабели на 240 В необходимо будет подключить к распределительной коробке. Предварительно собранные саморегулирующиеся кабели обогрева доступны с заданной длиной от 6 до 100 футов для 120 В и от 6 до 24 футов для 240 В для удовлетворения потребностей вашего жилого или коммерческого проекта.

Если вы летите на юг на зиму или у вас есть свободный дом для отдыха в холодном климате, не допускайте замерзания труб, пока вас нет, и наслаждайтесь солнцем, не беспокоясь. Прежде чем температура упадет, обратитесь в компанию Warm Your Floor за советом специалиста о том, как защитить свой дом или бизнес от замерзших труб этой зимой.

Введение в кабельные системы с обогревом

---

Общие приложения

• Асфальтовые заводы
• Химические заводы
• Коррозионные среды
• Дренажные трубы
• Взрывоопасные среды
• Пищевые комбинаты

• Защита от замерзания
• Опасные зоны
• Контроль средней температуры
• Шахты
• НПЗ
• Трубопроводы

• Целлюлозно-бумажные комбинаты
• Защитный душ
• Сильный холод Арктики
• Спринклерные системы
• Водопроводы / линии возврата конденсата

Кабели обогрева Tempco используются для противодействия эффектам рассеивания тепла от технологических труб и оборудования через его изоляцию (если таковая имеется). Эти потери тепла позволяют снизить температуру, что приводит к неприемлемым последствиям, таким как замерзание труб, снижение вязкости жидкости и т. Д. Использование кабеля с обогревом заменяет потерю тепла, поддерживая желаемую температуру за счет приложения необходимой мощности.

Существует две основные категории кабелей для электрообогрева: кабель постоянной мощности и саморегулирующийся / саморегулирующийся кабель. Кабели обогрева каждого типа служат для разных областей применения.

1.Кабель постоянной мощности

Этот тип теплового кабеля предназначен для выработки определенной мощности на погонный фут при определенном напряжении. Он всегда обеспечивает расчетную мощность в ваттах на фут, независимо от температуры поверхности или окружающей среды. Это означает, что в большинстве случаев нагревательный кабель непрерывно нагнетает тепло в резервуар или трубу, которая обслуживается или нагревается. Если кабель обогрева не присоединен к какому-либо устройству управления, он может перегреться и сгореть.Это не только испортит кабель, но и может повредить все, на чем он используется. Следовательно, кабель постоянной мощности необходимо каким-либо образом контролировать.

2. Саморегулирующийся / саморегулирующийся кабель

Этот кабель автоматически регулирует свою выходную мощность в зависимости от температуры поверхности, а также от условий окружающей среды. Другими словами, чем жарче становятся условия, тем ниже становится выходная мощность. Эта характеристика позволяет использовать этот тип кабеля без устройства управления.Однако, если требуется определенная температура, необходимо использовать контрольное устройство.

Примечание: Оба кабеля используются во всех отраслях промышленности. Какой дизайн использовать, диктуют требования пользователя. В приложениях для поддержания более высоких температур будут использоваться кабели постоянной мощности из-за более высоких максимальных температур воздействия, которые они допускают. В приложениях для поддержания более низких температур, таких как защита от замерзания, можно использовать саморегулирующийся кабель, хотя кабель постоянной мощности можно использовать так же эффективно, если он правильно контролируется.

---

Часто задаваемые вопросы

Выбор подходящего кабеля зависит от множества различных переменных. Размер трубы, температура воздействия, условия окружающей среды, тип и толщина изоляции, температура обслуживания, скорость нагрева, скорость потока и тип используемого материала — все это играет важную роль в определении того, какой кабель лучше всего подходит для вашего применения. Свяжитесь с Tempco, чтобы помочь вам сделать правильный выбор.

• Каковы требования к металлической оплетке и внешней оболочке?

Металлическая оплетка требуется на всех кабелях обогрева, чтобы соответствовать нормам NEC для заземления.Оплетка обеспечивает механическую защиту, а также путь заземления с низким сопротивлением. На самоограничивающемся кабеле, в дополнение к стандартной металлической оплетке, рекомендуется дополнительная внешняя оболочка из термопластичного эластомера или фторполимера, когда ожидается воздействие органических химикатов или коррозионных веществ.

• Можно ли разрезать кабель в полевых условиях без изменения сопротивления?

Кабель Tempco с постоянной мощностью и самоограничением рассчитан на определенную мощность на фут в пределах определенной длины цепи.Все кабели постоянной мощности имеют модули, вырезанные из оболочки провода шины, обнажая оголенный провод в чередующихся точках на заранее определенной длине. Кабель рассчитан на определенную мощность в пределах этой длины цепи. Эти цепи проходят по длине катушки, аналогично коротким последовательным проложенным кабелям для создания одного длинного кабеля. Если цепь прервана (разрезана), кабель не будет нагреваться до следующего замкнутого контура.

Используйте наши знания и положите наш опыт работать на вас.

Запрос цен

Вы будете рады, что сделали !!

Подождите, пока мы соберем ваши результаты.

Предотвращение замерзания труб с помощью нагревательных кабелей для труб

Если вам когда-либо не повезло иметь дело с замороженной трубой в своем доме, вы понимаете важность предотвращения замерзания трубы этой зимой. Замерзшая труба не только останавливает поток воды, но и может привести к разрыву трубы.Сначала вы не заметите утечки воды, однако, когда труба оттаивает, это может привести к серьезным повреждениям от воды.

Миф № 1 Изоляция труб предотвратит замерзание труб (ЛОЖЬ)

Хотя изоляция труб замедлит процесс замерзания, если вода находится в трубе, окруженной отрицательными температурами в течение достаточно длительного времени, труба замерзнет. Изоляция трубы замедлит процесс замерзания, что может помочь, если вода будет постоянно смываться.

Миф № 2 Если из крана будет течь вода, это предотвратит замерзание труб (ЛОЖЬ)

Мы рекомендуем не допускать, чтобы краны капали на трубы, которые могут замерзнуть, но это не надежный план. Если температура достаточно низкая, труба, из которой капает вода, замерзнет. Регулярная промывка трубы поможет, однако нецелесообразно постоянно промывать трубу каждую холодную зимнюю ночь.

Самая большая проблема, связанная с двумя распространенными мифами, перечисленными выше, — это отсутствие источника тепла.Проверенный способ предотвратить замерзание трубы — поддерживать температуру воды внутри трубы выше 32F. Этого можно добиться путем обогрева помещения, в котором находится труба (обычно в подвале или гараже). Если труба расположена в помещении, которое не отапливается регулярно, самым простым решением является добавление нагревательного кабеля для труб в качестве источника тепла.

Что такое нагревательный кабель для труб?

Трубный нагревательный кабель подобен удлинителю, который наматывается на трубу и затем покрывается изоляцией трубы. Нагревательные кабели труб подключаются к трехконтактным электрическим розеткам как обычный удлинитель. Терморегулирующий термостат находится на конце шнура, оставленном вне изоляции трубы. Термостат будет включать и выключать кабель, чтобы регулировать температуру трубы и оставаться энергоэффективным. Термостат также включает в себя кнопку тестирования и индикатор включения, который загорается при включении кабеля. Нагревательные кабели Wrap-One Pipe могут предотвратить замерзание труб при температурах до -50F!

Зачем использовать изоляцию труб вместо нагревательного кабеля для труб?

Изоляция труб из стекловолокна предотвратит потерю тепла от нагревателя трубной обертки и направит тепло к трубе, а не к воздуху, окружающему трубу.Изоляция также замедлит теплопотери из трубы, что позволит нагревательному кабелю отключаться на более длительные периоды времени, что сэкономит энергию и деньги, а также продлит срок службы нагревательного кабеля.

Подойдет ли изоляция трубы поверх нагревательного кабеля?

Это обычная проблема, с которой мы сталкиваемся, когда заказываем изоляцию поверх нагревательных кабелей. Поскольку нагревательный кабель наматывается на трубу по спирали, диаметр трубы и кабеля больше. Больший диаметр обычно требует использования изоляции трубы следующего размера.Например, если у вас есть 1-дюймовая труба с нагревателем для трубной обертки, мы рекомендуем вместо этого заказать изоляцию трубы для 1-1 / 4-дюймовой трубы.

ВИДЕО: Как обернуть наружные трубы для предотвращения замерзания с помощью нагревательных кабелей для труб

Решения для обогрева труб

— предотвращение замерзания труб

Pipe Tracing (также известный как обогреватель) обычно используется для обеспечения того, чтобы температура технологического процесса, жидкости или материала внутри труб и трубопроводных систем поддерживалась выше температуры окружающей среды в условиях статического потока, а также для обеспечения дополнительной защиты от замерзания в определенных приложениях.

---

Приложения для защиты от замерзания

Одним из наиболее распространенных применений продуктов для электрообогрева является предотвращение замерзания труб. Самая эффективная и экономичная система защиты труб от замерзания — это использование саморегулирующегося электрического теплового тракта в сочетании с системой измерения температуры окружающей среды.

На систему, которая будет спроектирована для каждого случая электрообогрева тепловых труб, будут влиять многие факторы, такие как размер / диаметр трубы, температура жидкости / теплопотери, количество теплоотводов в линии (фланцы / клапаны) и тип изоляции. Это позволит нам определить соответствующее количество энергии, необходимое для приложений, чтобы мы спроектировали и поставили наиболее эффективную систему электрообогрева.

Элементы управления в этих системах могут быть очень сложными, поскольку они обычно критичны для процесса. Мы можем встроить в вашу систему различные функции, включая данные о температуре в реальном времени, операции резервного копирования в случае сбоя, уведомления о сбоях системы, беспроводное подключение и многое другое.

Особое внимание следует уделить отслеживанию воды для аварийных душевых и противопожарных систем. Системы электрических нагревательных кабелей также часто используются в качестве резервных систем, когда пар используется в качестве предпочтительного источника защиты от замерзания.Обратитесь в LEP за помощью в создании необходимой спецификации.

---

Поддержание температуры

Электрический обогреватель можно использовать для обеспечения постоянной температуры в трубах и резервуарах любого размера во многих различных областях применения. Термозащищенные трубы могут поддерживать постоянную температуру продукта при передаче по трубам в другой процесс и могут снизить затраты на нагрев резервуара, поскольку поступающий материал не создает теплового сопротивления процессу.

Liberty Electric Products может поставлять кабели, обеспечивающие протекание воды при температуре окружающей среды до -40 ° F, и кабели, выдерживающие температуру до 1100 ° F и подходящие для влажных, агрессивных и опасных мест. Мы предоставляем программное обеспечение и экспертные знания, чтобы упростить выбор правильного решения для поиска труб

---

Съемные / многоразовые теплоизоляционные куртки и одеяла для электрообогрева

Съемные изоляционные кожухи для клапанов, фланцев и другой арматуры на промышленных предприятиях — эффективное, удобное и недорогое решение для снижения потерь тепла и повышения эффективности всего технологического процесса.Наши стандартные изоляционные изделия для труб и клапанов подходят для самых разных размеров и могут использоваться практически в любом приложении, требующем термической обработки, включая:

• Клапаны
• Фланцы
• Фитинги
• Фильтры
• Фильтры и регуляторы
• Насосы
• Коллекторы
• Очки смотровые
• Пароохладитель
• Клапаны понижения давления

Кабель с обогревом

vs.

Погружные нагреватели С развитием технологий и увеличением промышленного спроса отрасли начали использовать различные методы нагрева, например, использовать ли нагревательные кабели или погружные нагреватели.

Нагревательные кабели обычно известны как кабели для обогрева и могут использоваться для различных целей, например, для контроля вязкости, для крыш и водосточных желобов жилых домов, для отслеживания трубопроводов, поддержания температурного процесса, защиты от замерзания.

С другой стороны, когда вы говорите о погружных нагревателях, они предлагают промышленные услуги, которые сосредоточены на надежных системах, которые работают в более суровых условиях и используются в ситуациях, когда требуются отказоустойчивые механизмы для критически важных операций.Они используются во многих отраслях промышленности благодаря своим уникальным характеристикам и более разнообразным преимуществам, чем кабели с обогревом.

В промышленности технологического нагрева погружные нагреватели работают в различных проектных условиях — и они способны напрямую нагревать жидкую среду, чтобы независимо поддерживать вязкость жидкости, предотвращая ее замерзание. Однако эффективность нагревательных кабелей сильно зависит от потока жидкости и количества доступной изоляции (а также от состояния изоляции в течение определенного периода времени) для защиты среды от замерзания.Промышленные погружные нагреватели оснащены датчиками температуры, которые эффективно контролируют заданную температуру, в то время как нагревательные кабели часто требуют, чтобы отдельные регуляторы температуры работали одинаково.

Поскольку все мы знаем, что погружные нагреватели работают по принципу прямого нагрева, вероятность тепловых потерь сравнительно меньше, чем у теплового кабеля. Кабели не так энергоэффективны, как промышленные обогреватели, поскольку большая часть тепловых потерь выделяется за пределы трубопровода, в отличие от прямого обогрева, посредством которого обогреватели обеспечивают равномерное нагревание каждой области в контейнере или резервуаре. Погодные условия являются дополнительным фактором, который сказывается на нагревательном кабеле, поскольку колебания наружных температур с течением времени часто ухудшают внешнюю оболочку кабеля, делая его уязвимым по прошествии некоторого времени.

В этом экономически нестабильном мире отраслям необходимо что-то надежное, энергоэффективное, ориентированное на результат и предназначенное для критически важных проектов, чтобы они могли нормально функционировать с минимальным временем простоя. Погружные нагреватели — один из лучших источников для достижения этой цели, поскольку кабели обогрева обычно проектируются как недорогое «решение» для довольно важной задачи.Промышленные нагреватели, используемые в силу их преимуществ, такие как фланцевые и циркуляционные нагреватели, полезны в промышленности технологического нагрева. Внешние нагреватели обычно эффективны для удовлетворения нефтехимических и химических нужд.

В связи с повышением цен на топливо в промышленности начали использовать погружной нагреватель в качестве экономичного метода успешного выполнения своих проектов. Нагревательные кабели не так выгодны в этом отношении, как косвенные затраты, такие как потери тепла и энергии, уходящие в окружающую среду, а время, необходимое для нагрева среды, является большим и неэффективным в зависимости от потока.Погружные нагреватели просты в обслуживании и чистке. Они не так чувствительны, как кабели обогрева, которые требуют тщательного ухода, частого технического обслуживания и технических навыков.

Погружные нагреватели

работают по простому принципу: все доступно в одном устройстве. Еще одним преимуществом использования погружного нагревателя является наличие огромного ассортимента терморегуляторов, обеспечивающих исключительную точность и обеспечивающих безопасность окружающих и операторов.

В целом, промышленные погружные нагреватели зарекомендовали себя многими экспертами как гораздо лучший вариант, чем кабели с обогревом, поскольку у отраслей промышленности больше шансов улучшить качество своих услуг. Все, что им нужно сделать, это оценить тип обогревателя, который соответствует их потребностям.

Что такое электрообогрев?

Когда трубопровод подвергается воздействию очень низких температур, существует риск замерзания жидкости внутри, особенно при медленном или прерывистом движении. Обратите внимание, что замерзание может произойти естественным образом из-за холодной погоды в приложениях, где в определенных областях необходимо поддерживать низкую температуру с помощью охлаждения. Замерзание можно предотвратить с помощью электрообогрева , который заключается в прокладке кабелей вдоль трубопровода для обеспечения резистивного нагрева.

Обогрев не ограничивается предотвращением замерзания. Эта концепция также может быть применена в приложениях, где требуется, чтобы вода или другая жидкость поддерживалась выше заданной температуры, даже если нет риска замерзания. Также обратите внимание, что некоторые промышленные трубопроводные системы переносят жидкости, которые замерзают при комнатной температуре, поэтому необходим обогрев.

В продаже имеется множество типов кабелей для обогрева, и они выбираются в зависимости от материала изоляции, напряжения и тепловой мощности на единицу длины.Обычно один фут кабеля устанавливается на каждый фут трубопровода, но может потребоваться дополнительный кабель для компенсации локальных потерь тепла из-за таких компонентов, как клапаны и фланцы.

---

Предотвратите замерзание водопроводной системы с помощью электрообогрева.

---

Электрообогрев также известен как нагревание поверхности или тепловая лента. Важно отметить, что электрообогрев не ограничивается трубами, но и резервуарами. Обогрев также можно развернуть с помощью пара, хотя это возможно только тогда, когда клиенты имеют доступ к пару по разумной цене.

Как работает система электрообогрева

Мощность нагревательного элемента, основанная на электрическом сопротивлении, может быть описана простой формулой:

• Тепловая мощность (Вт) = I ² R

Например, если вы удвоите сопротивление, сохраняя постоянный ток, нагрев увеличивается на 2. С другой стороны, если вы удваиваете ток, сохраняя то же сопротивление, проводник рассеивает в 4 раза больше тепла.

В электрообогреве используется кабель, рассчитанный на обеспечение постоянной мощности на единицу длины, чтобы обеспечить равномерный нагрев вдоль труб.Изоляция нанесена со всех сторон, кроме направления трубы, чтобы сконцентрировать тепловыделение по направлению к жидкости внутри. Ниже приведены некоторые распространенные области применения электрообогрева:

Электрический обогреватель часто использует множество кабелей вокруг трубы для обеспечения теплового потока со всех сторон. Эта конфигурация также повышает надежность, поскольку нагрев может продолжаться даже при повреждении одного из кабелей, что дает обслуживающему персоналу время для выполнения необходимых ремонтных работ.

Современный кабель для электрообогрева имеет саморегулирующуюся конструкцию, которая регулирует тепловую мощность по мере необходимости. Проводящие элементы заключены в полимер, который расширяется и сжимается в зависимости от температуры:

• Когда температура падает и полимер сжимается, создаются более проводящие пути и сопротивление уменьшается. Ток через кабель обогрева увеличивается, и в результате выделяется больше тепла.
• При повышении температуры происходит обратный процесс: полимер расширяется, проводящие элементы разделяются и увеличивают сопротивление, ток уменьшается и выделяется меньше тепла.

Электрический обогреватель может быть оборудован системой управления и контроля, позволяющей запрограммировать последовательность обогрева, аварийные сигналы и уведомления.

Кабель с обогревом: классификация и выбор

Кабель обогрева

выбирается в зависимости от необходимой длины цепи и рабочей температуры. Комбинация этих факторов определяет наиболее подходящий тип кабеля.

• Саморегулирующиеся кабели с полимерной оболочкой обычно используются для температур до 200 ° C и цепей длиной до 750 футов.

  No related posts.
