Насосная станция принцип работы: принцип работы, назначение, особенности монтажа – интернет-магазин ВсеИнструменты.ру — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

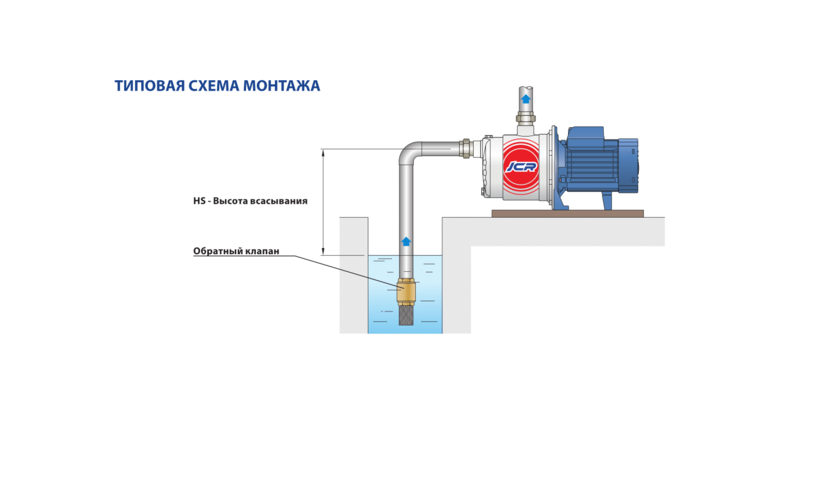

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;

большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды.

Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Оцените статью: Поделитесь с друзьями!

Принцип работы и устройство насосной станции.

Как работает насосный агрегат

Насосы и насосные станции – важный элемент быта в частном дому. Знание об устройстве и принципе работы насосной станции поможет не только избежать ошибок при выборе.

Каково устройство насосной станции

Не зависимо от того, будь то насосы для бассейнов или для водоснабжения, все они схожи по устройству и принципу работы. Например, основные элементы устройства насосной станции:

Манометр – необходим для контроля давления.
Электродвигатель – обеспечивает работоспособность.
Поверхностный электроцентробежный насос – благодаря ему вода поступает и распределяется в доме.
Резервуар – для хранения определенного запаса жидкости.
Водозабор, фильтрующая сетка и обратный клапан – осуществляют функции: набор воды, ее фильтрацию и предотвращение оттока.

Обратный клапан, как и водозабор с сеткой размещаются в скважине.

Всасывающая магистраль – часть насоса, по которой вода передается от насоса в водопровод.

В зависимости от назначения насосной станции и требований потребителя устройство агрегата может иметь такие дополнения:

Накопительный бак – встречается в устаревших насосных станциях. Занимает много места.
Реле давления — для включения и отключения агрегата при пиковых значениях давления. Встречается в насосных станциях с гидроаккумулятором.

Мембранный бак – благодаря ему при включении агрегата водопроводу не грозит гидроудар. Встречается только в гидроаккумуляторных насосах.
Эжектор – создает давление, с помощью которого станция перекачивает воду с большой глубины.
Автоматическая система управления – важна, если устройством постоянно пользуются. Регулирует работу агрегата при перепадах напряжения в сети, при холостом ходе, при перегреве и др.

По какому принципу работает насосная станция

Все насосные станции для водоснабжения работают по одинаковому принципу:

1. При включении агрегата происходит отбор воды (под давлением) из источника и ее накопление. Когда вода собирается до определенного значения, давление между мембраной и резервуаром уравновешивается. Станция отключается.
2. При потреблении воды снижается давление и жидкость из резервуара поступает через водопровод в кран.
3. Когда уровень жидкости и давления достигает критического значения, насосная станция снова включается для забора воды.

Благодаря информации о принципе работы насосной станции и ее устройстве Вы сможете грамотно организовать водоснабжение в доме. Также выбранный Вами насос гарантированно не выйдет из строя раньше времени.

Интернет-магазин «Богатый дом» — сайт, где Вы без проблем найдете насосы и насосные станции для скважин и колодцев по подходящей стоимости. Обращайтесь к нам, если Вам нужно качественное оборудование для водоснабжения и отопления!

Принцип работы насосной станции на сайте

Принцип работы насосной станции

В магазинах вы найдет большой выбор насосных станций разных производителей. Есть вариант собрать установку самостоятельно, но заводская сборка, как правило, надежней, дешевле, и на нее будет действовать гарантия производителя. При сборке станции вручную практически невозможно добиться такой же высокой точности, надежности и герметичности, как на производстве.

Для правильного подключения и эксплуатации, важно знать устройство насосной станции.

Существует несколько видов насосных станций на базе поверхностных насосов. Самая распространенная и известная широкому кругу потребителей – насосная станция, укомплектованная реле давления. В ее состав входят следующие компоненты:

· Поверхностный насос

· Гидроаккумулятор с ниппелем и внутренней резиновой мембраной

· Манометр

· Реле давления

· Соединительная арматура (шланг)

· Электрокабель

Дополнительно докупается и монтируется: всасывающая труба (шланг), по которой вода поднимается к насосу; обратный клапан, предотвращающий вытекание воды обратно в колодец; напорный шланг, или магистраль, по которому вода поставляется к кранам; при необходимости – водяной фильтр.

Насосная станция компактна, самый объемный компонент в ней — гидроаккумулятор. Чаще всего станцию устанавливают на первом этаже дома или в подвале, иногда ее размещают в непосредственной близости от колодца, например, в специальном построенном павильоне для станции.

Как работает насосная станция, укомплектованная реле давления? Реле давления отвечает за автоматизацию системы – включает и отключает насос при достижении соответственно либо нижнего, либо верхнего максимального уровня давления в системе. Реле предохраняет систему от создания излишнего давления, поддерживает давление воды в автоматическом режиме. Рассмотрим подробно все этапы:

1. Вы включаете кран, вода поступает из гидроаккумулятора. Давление, присутствующее в системе, постепенно начинает падать пока не достигает минимума, реле давление дает команду на включение насоса, насос включается.

2. Насос работает, качает воду к крану, система и гидроаккумулятор также заполняются водой.

3. Вы выключаете кран. Давление усиливается, достигает предельного значения в результате происходит размыкание контактов в реле и насос останавливает свою работу.

4. Вы снова включаете кран, моете посуду, расходуете воду, уровень воды в системе уменьшается, насос включается, и все повторяется заново.

В ассортименте UNIPUMP насосные станции на базе поверхностных насосов и реле давления называются UNIPUMP AUTO. Комплектуются они гидроаккумуляторами емкостью 5, 24, или 50 литров. Материал мембраны внутри гидроаккумулятора в насосных станция UNIPUMP называется EPDM. Это синтетическая этилен-пропиленовая эластичная резина, пригодная для контакта с питьевой водой.

Рис. Насосные станции UNIPUMP AUTO

типы, принцип работы, способы установки и цена

На чтение 7 мин Просмотров 99 Опубликовано 21. 11.2018 Обновлено 19.11.2018

Насосная станция имеет ряд преимуществ перед простыми насосами: наличие накопительной емкости, дополнительных защитных функций, нескольких вариантов работы – автоматика или полуавтомат. Чтобы продлить срок эксплуатации, агрегат необходимо правильно подобрать и установить. Выбор зависит от нескольких критериев – количества людей в доме, типа водоема, возможности установки в техническом помещении.

Типы и принцип работы насосных станций для дачи

Обустроить водопровод в частном владении невозможно без соответствующего оборудования, которым является автоматическая насосная станция для дома и дачи. Принцип работы у нее простой – насосная часть доставляет воду в накопительный бак, далее жидкость поступает в точки водозабора. Весь процесс происходит в автоматическом режиме, что очень удобно, так как не нужно каждый раз включать оборудование ради стакана воды. Как только жидкость из гидробака уходит, агрегат включается и снова наполняет резервуар. Сигналом к включению является падение внутреннего давления, контроль за которым осуществляется при помощи манометра. Запуск контролирует реле. В гидробак вода поступает по трубе с обратным клапаном и фильтром на конце.

Преимущество насосной станции водоснабжения для дачи в том, что все составные части входят в комплект. Можно своими руками собрать систему из отдельных компонентов, но это будет дольше, вдобавок самодельные узлы чаще выходят со строя. Заводское оборудование работает до 15 лет без необходимости ремонта, если соблюдаются все правила эксплуатации.

Различают установки по следующим характеристикам:

Тип всасывания. Есть модели с внутренним и выносным эжектором. Агрегаты со встроенным устройством не боятся наличия воздуха или газов в перекачиваемой среде (ведь не все хозяева покупают насосы для перекачки воды), а также не ломаются из-за попадания грязи внутрь механизма. Минус встроенного эжектора в достаточно шумной работе, а также небольшой мощности, способной поднять воду с глубины всего лишь до 9 метров. Модели с выносным устройством гораздо чувствительнее к грязи и пузырькам воздуха, но менее шумные, поэтому чаще устанавливаются в помещениях. Мощность таких моделей выше – они поднимают жидкость с 45 метров.
Тип подачи жидкости: модели с гидроаккумулятором и накопительным баком. Накопительный резервуар имеет объем до 300 л, что может обеспечить семью из трех человек водой на сутки. Гидроаккумулятор – это мембранный бак объемом 8–20 л. При повышенном расходе утром и вечером насосная станция включается чаще.
Тип источника для водозабора: поверхностные и погружные. В поверхностных моделях оборудование находится над землей, а труба опускается в скважину. Второй тип предусматривает полное погружение оборудования в колодец или скважину.

По мощности среди ассортимента выделяются мини агрегаты. Принцип работы такой насосной станции для дачи отличается тем, что ее используют при нерегулярной потребности в воде.

Критерии выбора

Защита от сухого хода нужна при засухах в летнее время.

Чтобы устройство работало долго и без перебоев, на покупке насосной станции экономить не рекомендуется. Здесь важно соблюдать баланс между потребностями семьи и качественными материалами.

Размер накопительного бака имеет значение в том случае, если вся жидкость расходуется за сутки. В таком случае происходит экономия электроэнергии, так как агрегат включается 1–2 раза в день, и в системе всегда есть вода. Если жидкость застаивается, она приобретает специфический запах и вкус, так как находится в резиновом мешке.

В зависимости от того, на какую высоту необходимо поднять воду, выбирают оборудование по величине давления. Можно выбрать устройство с большим запасом жидкости, но тогда напор в кране будет меньше, или наоборот: меньше запас воды, но напор сильнее. Для маленького дома или дачи достаточно 1–2 бар, для большого двухэтажного дома необходим показатель в 4–6 бар.

Материалы, которые используют при изготовлении насосных станций, должны быть отдельно указаны в инструкции к изделию:

Корпус может быть из пластика, чугуна, нержавеющей или черной стали. Пластик не желательно покупать, если планируется длительное регулярное использование – это бюджетные модели для дач на летнее время или для дома, в котором проживает один человек. Чугун – самый выносливый материал, но стоит дорого. Оптимальный вариант – стальные корпуса. Чтобы защитить их от коррозии, наносится слой специальной краски.
Рабочий вал двигателя должен быть изготовлен из нержавеющей стали, прошедшей термическую обработку. Это самое уязвимое место насоса, потому что сильнее всего подвергается воздействию воды.
Рабочее колесо делают из сверхстойких полимеров, потому что оно должно выдерживать огромный напор жидкости. Неплохой вариант – нержавейка, но она со временем все же подвергается образованию ржавчины, и агрегат выходит со строя.
Уплотнители – важные детали системы, так как контролируют протечки и величину давления. В дорогих моделях в качестве уплотнительного материала применяют плетеные сальники из асбестовой нити, внутри которых вставлены медные элементы.

Важный элемент системы – наличие защиты от сухого хода, при котором автоматика выключает оборудование. Летом часто наблюдается засуха и вода уходит вглубь, поэтому лучшим вариантом будет установка насосной станции с такой функцией. Многие покупатели хорошо отзываются об электронном реле с дисплеем, позволяющем не думать о регуляции давления.

Объем накопительного бака не соответствует цифрам в инструкции: какую-то его часть всегда занимает сжатый воздух, поэтому максимальное количество воды будет меньше указанной величины.

Способы установки

Самое лучшее место для установки насосной станции – подвальное помещение. Так прибор будет защищен от вредного воздействия окружающей среды в любое время года. Чтобы устранить вибрации и снизить силу работающего насоса, под него кладут резиновый коврик.

Второй распространенный способ – оборудование специального помещения с замком на улице. В таком случае станцию не будет слышно. Потребуется утепление стен, чтобы поддерживать температуру.

Третий способ – установка в земле. Приямок выкапывают около скважины на глубину ниже промерзания грунта.

Условия эксплуатации и обслуживания

Чтобы оборудование служило долго, нужно учитывать правила:

в помещении желательно организовать вентиляцию, чтобы не собирался конденсат;
трубы от насосной станции необходимо прокладывать настолько глубоко, чтобы они не промерзали, вдобавок использовать утеплитель для защиты от сильных морозов;
необходимо установить стабилизатор напряжения, чтобы не вывести из строя двигатель;
перед первым включением оборудования гидробак заполняют водой.

Чтобы не засорять внутренности насоса грязью и песком, рекомендуется в обязательном порядке установить фильтр грубой очистки на конце трубы, которая находится в скважине. При желании получать чистую питьевую воду из крана на входе в дом устанавливают фильтр тонкой очистки. Его можно в любой момент снять, почистить и поставить на место.

Если в комплект с насосной станцией не входит обратный клапан, его нужно купить отдельно, иначе часть воды будет стекать обратно в скважину, а частота включений увеличится.

Важный момент – состояние сантехнических приборов. При неисправном бачке унитаза, когда вода постоянно вытекает, давление в системе будет часто падать, а насос при этом включаться большее количество раз. Это приводит к быстрому изнашиванию деталей.

Преимущества и недостатки использования насосной станции для дачи

Плюсы и минусы насосных станций напрямую зависят от того, насколько правильно произвели расчеты и установили прибор. Если стальной корпус установить во влажное сырое помещение, каким бы хорошим ни был насос, он быстро разрушится под действием ржавчины.

Насосные станции однозначно удобнее и надежнее дешевых приборов, которые необходимо самостоятельно включать и выключать. Единственное условие – правильный подсчет расхода воды и качественный монтаж изделия.

Агрегаты импортного производства обойдутся дороже, чем насосные станции отечественного производителя. Однако разнообразие моделей зарубежных изготовителей позволит выбрать самый подходящий вариант для своего дома.

Насосная станция: принцип работы и устройство

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире.

Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию.

Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации».

Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.

Правильно установленная и подключенная к водопроводной системе насосная станция

с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку.

Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;
большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума.

По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома.

Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Безэжекторные конструкции

Принцип работы насосной станции и ее устройство

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов.

Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии.

При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же.

В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем.

Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя.

]

В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос.

Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений.

Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета.

В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную.

Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат.

Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Устройство и принцип работы бытовой насосной станции

Жизнь в деревне, вдали от централизованного водоснабжения, еще вчера казалась невозможной для тех, кто не может обходиться без удобств. Достижения производителей современной техники позволили преодолеть эту проблему. Сегодня у нас появилась возможность создавать комфортные условия проживания в любом доме, где бы он ни находился.

Для организации водоснабжения большое значение имеют насосные станции. Данные устройства выпускаются разными производителями и продаются уже в готовом виде. Как вариант, ее можно собрать из отдельных узлов и деталей. Чтобы понять, как работает насосная станция, какова ее роль в обеспечении водой, нужно разобраться, как она устроена.

Как устроена насосная станция

Конструкцию составляют три основных узла:

Насос (вибрационный или центробежный).
Накопительная емкость (аккумулятор или бак).
Реле управления (на датчике давления или поплавкового типа).

Кроме этого в комплектацию устройства входит манометр, кабель, разъем для подключения и клеммы для заземления. Корпус электронасоса может быть металлическим или пластиковым.

Подробнее о том, как работает насосная станция, как правильно ее подключить, обслуживать и устранять неисправности, читайте на сайт stroy-aqua.com.

Как взаимодействуют узлы насосной станции

Схема взаимодействия узлов достаточно проста и эффективна. При открывании водопроводного крана вода под давлением вытекает из накопительной емкости. Наступает момент, когда давление снижается, достигая минимального значения. В результате срабатывает реле и устройство включается. Насос начинает качать из скважины воду, которая попадает в гидроаккумулятор или бак.

Если кран открыт продолжительное время, закачивание воды будет происходить в постоянном режиме. При перекрытии вентиля вода затекает в накопительную емкость. При этом давление в емкости увеличивается.

После того как уровень жидкости поднимается до пороговой отметки, срабатывает реле и происходит автоматическое отключение электропитания.

С этого момента насосная станция находится в режиме ожидания и готова снова функционировать, как только вы откроете водопроводный кран.

Удобство системы заключается в том, что все происходит автоматически, без участия человека.

От вас потребуется лишь периодическая профилактика устройства в соответствии с рекомендациями производителя. Как будет функционировать насосная станция, зависит от установки и подключения.

Долго и исправно она будет служить в том случае, если монтаж и подключение вы доверите специалистам.

Принцип работы насосной станции: бытовой, эжекторной, дожимной

Применение насосного оборудования является незаменимым решением вопроса стабильного водоснабжения. Использование подобных устройств практикуется повсеместно — от дачных участков до промышленных объектов.

Каждому полезно будет узнать о том, как устроено подобное оборудование и каков алгоритм работы насосной станции.

Устройство оборудования

Оборудование, из которого сконструирована типичная домашняя насосная станция, состоит из насоса, резервуара, который наполняется водой и автоматики. Общий принцип работы бытовой насосной станции достаточно прост и понятен: при включении насоса он осуществляет подачу воды в резервуар, где она и накапливается.

Затем вода попадает в водопровод, а автоматика при этом производит включение и выключение насоса.

Схема работы насосной станции основывается на работе некоторого количества функциональных узлов:

Водозабора с сеткой и клапаном обратного типа, который расположен в самой скважине;
Всасывающей магистрали, по которой и происходит перемещение и подъем воды из самой скважины и ее дальнейшая подача к корпусу насоса;
Центробежного насоса, который способен создавать разрежение с одной стороны (за счет этого вода поднимается) и сильное давление с другой стороны, что приводит к поступлению воды к потребителю;
Реле давления, которое в автоматическом режиме реагирует на существенные изменения при понижении давления ниже необходимого значения и производит включение и выключение электродвигателя насоса, а также регулирует режим работы насосной станции;
Мембранного бака, а в отдельных случаях гидроаккумулятора, который предотвращает эффект гидравлического удара, возникающего во время запуска станции;
Электромотора, который сопряжен механическим путем с насосом и реле, контролирующим степень давления;
Стрелочного манометра, с помощью которого можно визуально контролировать уровень давления в магистрали и по мере необходимости осуществлять его корректную регулировку.

Принцип работы

Теперь рассмотрим непосредственно принцип работы гидроаккумулятора насосной станции

Зная о том, как работает насосная станция, можно избежать ряда распространенных ошибок при выборе и покупке, ведь существенные различия и принцип работы домашней насосной станции разнятся виду наличия целого ряда конструктивных особенностей.

Сейчас те насосные станции, в работе которых задействован так называемый накопительный бак, считаются устаревшими, хотя такие модификации встречаются довольно часто.

Те же модели, устройство которых включает в себя гидроаккумулятор, представлены в виде принципиально новых агрегатов и воплощают в себе прогрессивную технологию, направленную на эффективное, бесперебойное и автономное водоснабжение.

Гидроаккумулятор представлен в виде специальной металлической герметической емкости, внутри которой расположена эластичная мембрана и определенный объем воды, находящийся под давлением.

Основное назначение гидроаккумулятора у ручных вакуумных насосов – это постоянная поддержка стабильного давления в системе водопровода, а также предохранение водяного насоса от чрезмерного и преждевременного износа. Таким образом, работа насосной станции напрямую зависит от наличия этого важного элемента.

Принцип работы насосной станции водоснабжения, которая оборудована мембранным баком, существенно не отличается от описанного выше. Все же есть некоторое количество важных функций, за выполнение которых отвечает мембранный бак, как то:

Эффективное предохранение конструкции насоса от преждевременных поломок и износа. Из-за постоянного присутствия воды в мембранном баке, в том случае, когда будет открываться водопроводный кран, насос запустится лишь тогда, когда вода в баке полностью иссякнет. Любая модель насоса работает с учетом определенной нормы включений в час, а благодаря работе гидроаккумулятора у устройства будет «резерв» неиспользованных включений, что существенно увеличит его эксплуатационные сроки.

Осуществление поддержки нужного давления в пределах водопроводной системы и предохранение от непредвиденных перепадов водяного напора.

Отличная и эффективная защита от гидроударов, которые возникают в момент включения насоса и могут нанести изрядный урон водопроводу.

Постоянное поддержание необходимого количества воды в системе, что позволяет даже при отключении подачи электричества пользоваться системой (пока не израсходуется вода из бака).

Таким образом, гидроаккумулятор устанавливает нужное давление, а в том случае, когда от реле поступает сигнал об изменении его параметров, устройство возвращает его к нужному значению.

Принцип работы (видео)

Нюансы работы эжекторных станций

Теперь рассмотрим принцип работы эжекторной насосной станции — оборудования, имеющего эжектор.

Принцип и описание работы насосной станции с эжекторной модификацией несколько отличается от всего уже перечисленного. Вся суть заключается в том, что в данном случае подъем воды осуществляется за счет искусственно создаваемого напряжения.

Благодаря особенностям конструкции и функционалу эжекторные насосные станции способны осуществлять подачу воды с достаточно большой глубины, составляющей 20-45 м. Это оборудование выделяется благодаря высокому уровню производительности, однако создает высокий уровень шума.

Сейчас широкое распространение получили выносные модификации – здесь эжектор вместе с парой труб опускается на дно скважины или колодца, при этом по одной трубе вода подается непосредственно к эжектору, что влечет за собой создание так называемой всасывающей струи.

Таким образом, внешний эжектор снабжен двумя рукавами – вакуумным, который создает разрежение, и напорным, который в несколько раз способен увеличить уровень рабочего давления. Для задержания нежелательных частиц песка эжекторная насосная станция снабжается специальным фильтром.

Нюансы работы дожимных станций

Принцип работы дожимной насосной станции тоже имеет свои отличия.

Стоит упомянуть и о том, что потребитель может столкнуться с так называемыми насосными станциями дожимного типа. В большинстве своем они сконструированы для осуществления перекачки нефти или природного газа.

Основной принцип работы в них базируется на постоянном контроле и поддержании определенного уровня нефти в емкостях при помощи электроприводной задвижки.

Практически все происходящие процессы в таких станциях полностью автоматизированы и в случае колебания или повышения уровня жидкости или газа датчик своевременно передает сигнал устройству, которое регулирует электроприводную задвижку.

Также при снижении уровня задвижка закрывается, что приводит увеличению уровня жидкости, а для того, чтобы нефть распределялась при закачке равномерно, буферные емкости соединяются между собой перепускной линией.

Помимо прочего дожимные насосные станции способны повышать давление в системах водоснабжения производственных, административных и других типов зданий. При этом работа установки основывается на автоматическом регулировании частоты вращения электродвигателей насосов.

Подготовка станции к работе

Теперь к вопросу о том, как осуществляется подготовка насосной станции к работе — на тот случай, если Вы самостоятельно решили справиться с подобной задачей.

После подключения насосной станции водоснабжения к системе водозабора и водопровода нужно произвести проверку качества ее работы.

Перед проведением пробного пуска в обязательном порядке станция заполняется водой – используя заливное отверстие, нужно залить воду так, что бы она полностью заполнила гидроаккумулятор магистрали и непосредственно сам насос.

После следует полностью открыть вентили и включить электропитание.

Двигатель заведется, и вода сразу же начнет заполнять собой напорную трубу. Это будет происходить до тех пор, пока из нее не будет вытеснен весь содержащейся в ней воздух.

При этом наблюдается стремительное увеличение давления, которое должно достигнуть необходимого значения в 1,5-3 атмосфер, после чего оборудование в автоматическом режиме отключится.

В ряде случаев рекомендуется вручную откалибровать величину давления, для этого с реле снимается верхняя крышка и производится подкручивание контрольной гайки.

Принцип работы и устройство насосной станции водоснабжения

Принцип бесперебойной работы насосной станции повышает уровень эффективности работы системы водоснабжения. Постоянное использование оборудования и трубопроводов необходимо при долговременном проживании в загородном доме. Системы водоснабжения позволяют в значительной степени повысить уровень комфорта жильцов.

Конструктивные элементы насосной станции

Работа насосных станций с гидроаккумуляторами или без них основана на составляющих системы, включая накопительный бак и насосное оборудование. Существует 2 типа накопителей: аккумулятор и бак, которые являются подходящими для нормального функционирования домашнего водопровода. Насосы делятся на 3 вида:

С выносным эжектором.

Со встроенным эжектором.

Без эжектора.

Насосные станции, применяемые в быту либо на производстве, оснащены управляющим элементом. За счет этого связующего звена, т.е. поплавкового клапана или датчика давления, регулируется работа механизма. Основной функцией компонента системы является контроль за процессом заполнения накопительного бака. В типовую схему насосной станции входят следующие виды комплектующих:

Гидроаккумулятор.

Реле давления.

Насос.

Обратный клапан.

Электропитание.

Производительность конструкции системы — это ключевой параметр любой насосной станции. Подача воды должна осуществляться системой в том объеме, который позволяет в полной мере удовлетворить все потребности хозяев загородного дома. Правильный выбор насосной станции осуществляется не только с учетом технических характеристик системы, но и параметров скважины, включая:

глубину;
производительность;
статистический уровень воды – при выключенном насосе;
динамический уровень воды – при работающем насосе;
тип фильтрующей системы;
диаметр сечения трубы.

Большое количество насосных станций эффективно выполняет подачу воды из скважин, имеющих глубину не более 9 м.

Конструктивные особенности станции с баком

Применение гидростанций, функционирующих на основе накопительных баков, уже перестало быть актуальным. Эти системы устарели, поэтому используются все реже.

Для перекачки воды предусмотрено гидротехническое отверстие, представляющее собой колодец либо скважину.

Вода поступает в специальный резервуар, расположенный в точке системы, которая является наивысшей, например, чердак частного дома, где обустроена насосная система с накопителем.

Объем накопительного бака зависит от потребностей и числа людей, проживающих в загородном доме. На нужды каждого из жильцов частного дома необходимо около 200 л воды в месяц. Такой же объем воды требуется для приусадебного участка в 6 соток. Уровень напора воды и ее количество в баке регулируется с помощью поплавка.

Если уровень воды снижается до заданной величины, то после срабатывания датчика запускается подкачка воды. Насосные системы с накопителем, обладающие высокой энергоэффективностью, долгое время пользовались большим спросом. Недостатками станций являются сложность установки и наличие громоздкого резервуара.

Устройство гидроаккумуляторной станции

Насосные системы с гидроаккумуляторами представляют собой новые конструкции для водоснабжения. Они обладают меньшим количеством недостатков, чем системы с баком. Преимуществом автономного водоснабжения является наличие реле давления. Гидроаккумуляторные станции считаются прогрессивными, а их работа является эффективной.

Для этих конструкций предусмотрена бюджетная и средняя ценовая категория, поэтому их объем является небольшим. Если вычесть объем сжатого воздуха, то вместимость емкости составит 25-40 л. Герметичный резервуар гидроаккумулятора поделен специальной эластичной мембраной на 2 полости. Одна необходима для закачивания воздуха, а другая — воды.

Гидроаккумулятор, обеспечивающий эффективность работы системы водоснабжения, не способен вмещать большие запасы воды при возможном аварийном отключении станции. Схема устройства предусматривает дополнительный элемент — гидронакопитель, поэтому станция всегда функционирует без нарушений.

Принцип действия насосных станций с накопителем

Станции с емкостями для подаваемой по трубопроводу воды должны действовать по следующему алгоритму:

Включается насос.

Жидкость подается по трубопроводу от источника.

Гидронакопитель наполняется водой до нужного уровня давления.

Отключается насос.

Если вода расходуется из накопителя, то происходит снижение уровня давления в системе. Это должно обеспечить подачу воды из накопителя, т.е. бака либо гидроаккумулятора. Жидкость расходуется из накопителя до момента достижения давлением определенного значения. Затем происходит включение насоса и повторение цикла заново.

Всасывающая магистраль представляет собой участок трубопровода, идущий от насосного оборудования до водозабора. Работающий насос центробежного типа способен создать разрежение в трубе, через которую вода поступает от источника. Это обеспечивает интенсивность подъема жидкости, а также избыточный уровень давления в магистрали, которая ведет к точкам потребления воды.

Оптимизировать работу давления позволяет манометр. Для запуска водонасосного оборудования и его отключения используется реле давления, позволяющее нормализовать функционирование всей системы водозабора. Для правильного выставления настроек реле должны учитываться все характеристики насоса, а также необходимый уровень давления в гидроаккумуляторе.

Механизм функционирования гидроаккумуляторной станции

Давление на выходе гидроаккумулятора станции зависит от уровня воды в одной из его полостей. Чем он выше, тем более высоким является давление в системе.

Плотность воздушной массы за эластичной мембраной возрастает, что вызывает ее амортизирующее срабатывание. Схема аккумуляторной станции обеспечивает регулировку давления даже в том случае, если насос располагается в подвале частного дома.

Воздух в сжатом состоянии оказывает давление на мембрану, что обеспечивает напор воды.

Степень наполнения гидроаккумулятора определяется при наличии датчика давления, позволяющего включать и выключать насос.

Эта схема исключает возможность, связанную с образованием протечек и возникновением неполадок в том случае, когда происходит переполнение накопительной емкости. Станция обладает небольшим дебетом, что является ее существенным недостатком.

При наличии аккумулятора, вмещающего 20-25 л воды, система позволяет только ополаскивать продукты питания или мыть руки.

Другой недостаток насосной станции с гидроаккумулятором связан с возможной коррозией металла, из которого изготовлен накопительный бак. По этой причине его стенки могут разрушаться. Взамен стального бака изготовителями оборудования для насосных станций стали выпускаться баки из оцинкованной стали либо из нержавеющего материала.

Достоинства насосных систем

Установка насосной системы обеспечивает массу положительных моментов при ее использовании. Устройство станций связано с возможностью водозабора в условиях отсутствия системы электроснабжения.

Насосное оборудование должно обеспечивать стабильность напора воды. Оно компактно и не обладает большим весом. Устройство отличается экономичностью, поскольку позволяет продлить срок службы отдельных элементов водозаборной системы.

Своевременность включения и отключения системы позволяет снизить затраты на электроэнергию.

В качестве водонакопителей применяются емкости, располагаемые на определенной высоте. Это обеспечивает подачу воды в систему водозабора самотоком. Баки часто заменяются эффективными гидроаккумуляторами. Принцип работы станции при этом остается прежним.

]

Гидроаккумуляторы обладают большими возможностями, поскольку их можно устанавливать возле насоса. Подъем резервуара на высоту не предусмотрен. Камера со сжатым воздухом обеспечивает настройку уровня избыточного давления, а также режима подачи жидкости в трубопровод. Применение в системе гидроаккумулятора улучшает и стабилизирует напор воды.

Рассмотренный принцип работы и устройство насосных станции разного типа является последовательным. Подача воды производится из колодца или скважины, оснащенных фильтрами.

Эти приспособления представляют собой сетки, которые являются препятствием попаданию в систему водозабора достаточно больших частиц разных примесей.

Наличие обратного клапана на этом участке системы позволяет предотвратить обратный ток жидкости в случае снижения давления либо прекращения действия насоса.

Устройство насосной станции

Автор Артем Дата Ноя 30, 2017

Оптимальным решением комфортного пользования домашним водоемом становится устройство перекачного агрегата. До приобретения важно рассмотреть устройство и принцип работы
насосной станции. Знания потребуется для монтажа, настройки, последующей эксплуатации и ремонта комплектующих, если возникнет нужда. Об этом и пойдет речь.

Принцип действия насосных станций

Важно понимать вопрос работы агрегата. В будущем знания помогут найти неисправности на любом узле конструкции. Итак, каким образом работает бытовая насосная станция:

Включение насоса в сеть активирует всасывающую магистраль. Вода поступает в трубопровод и корпус насоса.
Насос создает разряжение, отчего вода под давлением распределяется по домашней сети.
Датчики давления контролируют наполненность бака и выключают насос, когда уровень достигает максимального давления, и включают его вновь, если значение минимальное.

Принцип работы насосной станции для дома разработан таким образом, что конструкция защищена от гидравлических ударов благодаря контролирующим устройствам и обратному клапану, не дающему массе воды уйти обратно в скважину.

Правильный выбор агрегата

Оптимальный выбор учитывает несколько характеристик – особенности устройства насосной
станции и тип скважины на участке. От этих условий зависят ключевые параметры агрегата, на которые обращают внимание при покупке. Итак:

Дебет скважины влияет на производительность насосной станции. Например, неглубокий колодец склонен изменять уровень водяного зеркала в период сезонных изменений. А глубинная скважина не теряет массы воды даже с понижением уровня.

Статический и динамический уровень воды. В первом случае это спокойный водоносный горизонт, во втором – под давлением работающего насоса.

Тип фильтрации. В зависимости от варианта водного хранилища, станция водоснабжения оборудуется одним или несколькими фильтрами. Наличие комплектующего на входе необходимо всегда – грубые взвеси способны вывести агрегат из строя.

Диаметр входной трубы. От параметра зависит большинство характеристик, описанных выше – производительность, мощность, фильтрация. Чем выше диаметр, тем лучше оснащенной должна быть автоматическая станция водоснабжения.

Комплектации разных моделей зависят от типа насосных агрегатов. Общее устройство насосной
станции водоснабжения, независимо от варианта содержит следующие комплектующие:

Насос. Центробежный или вихревой.
Мембранный бак. Он ограничивает работу станции в момент включения и выключения, реагируя на показатели давления.
Реле или датчик перепада давления. В отличие от центральной магистрали, питание из скважины нестабильно. Возникают поломки из-за сухого хода. Чтобы предохранить оборудование от перегрева и лишних затрат электроэнергии, используется насосная
станция водоснабжения, снабженная автоматическими защитами.
Манометры. По их показателям срабатывает автоматика.
Кабель, клеммы, разъемы – необходимые комплектующие системы для подключения ее в сеть.

Отдельные конструкции следует рассмотреть особо. Водопроводные насосные станции имеют преимущества и недостатки перед обычной комплектацией.

Насосная станция с накопительным баком

Конструкция довольно громоздкая – представляет собой бак для насосной станции – и сейчас спросом пользуется только на дачах, где не предусмотрено круглогодичного проживания.

Уровень и напор контролируется простейшей деталью – поплавком. К нему присоединен датчик, контролирующий изменения и отключающий или включающий насос согласно показаниям.

Достоинство станции в простоте устройства накопительного бака для воды и самостоятельной сборке. Но недостатков больше:

Минимальный напор. Если в доме больше двух точек водоразбора, то включенные одновременно, они не дадут пользоваться ресурсом с комфортом.

Большой вес и габариты, требующие отдельного места установки, выше уровня насоса. Зимой бак важно надежно утеплить, иначе произойдет разрыв емкости.

Частый перелив, если датчик верхнего уровня не срабатывает.

На время отсутствия владельцев дачи, зимой, например, устройство насосной станции для дома осушают и непременно предохраняют от образования коррозии. Дело это хлопотное.

Станция с гидроаккумулятором

Система схожа, но более прогрессивна, чем описанный выше агрегат, так как насосная станция с
гидроаккумулятором снабжается дополнительными автоматическими условиями для бесперебойного питания домашнего водопровода. В их числе датчик перепада давления.

Он реагирует на малейшие изменения давления в баке, тем самым не давая шанса переливу или полному осушению емкости. Модели также снабжены датчиками сухого хода – они спасают агрегат от нагревания или даже сгорания, если появляется нештатная ситуация – падение уровня, течь водопровода и прочие проблемы.

Устройство гидроаккумулятора насосной станции наиболее приемлемый вариант для домов с круглогодичным проживанием и большим количеством точек водоразбора.

Дожимные станции

Установка подобного агрегата рациональна в том случае, если масса воды в скважине критически нестабильна – особое влияние грунта, старость шахты. В этом случае устанавливается дожимная
насосная станция, провоцирующая повышение давления, и тем самым обеспечивая необходимый напор.

Принцип действия в следующем: после нагнетания в водопровод необходимой массы воды, часть ее возвращается обратно, являясь дополнительным «двигателем» следующей порции. Так, работает насосная станция подобного типа. Недостаток в постоянном срабатывании приборов контроля, в зависимости от нестабильности скважины. Но в этом есть и плюс – долговечность оборудованию обеспечена.

Самостоятельное устройство агрегата невозможно – много технических параметров, которые должны оценивать профессионалы.

Виды станций по типу насосов

Агрегаты создают необходимое давление в трубопроводе, но производительность простых оставляет желать лучшего. Промышленностью предлагаются следующие насосные станции:

Встроенные эжекторные

Насосная станция автоматического водоснабжения с гидроаккумулятором оснащается специальным устройством для создания разряжения – эжектором. Даже простая модель способна поднимать массу воды с глубины 45 м.

Несмотря на стоимость – она довольно высока – подобные конструкции водоснабжения пользуются популярностью, так как отличаются высокой производительностью и компактным устройством. Предпочтительная установка для нужд большого подсобного хозяйства. Недостаток для жилого дома – излишний шум.

Подобную конструкцию размещают вне дома, в отдельном помещении с толстыми стенами.

Выносные эжекторные

Иной принцип работы насосной станции с гидроаккумулятором у выносного эжектора. В этом случае конструкция представляет собой трубы, вставляемые в устье скважины, сама станция размещается в подвале или погребе дома. В них создается разряжение и под давлением в одной трубе, вода выходит на поверхность из другой.

Конструкция не требует работы по созданию отдельного помещения, шум снижен. Но, тем не менее отличается низкой производительностью и годна только для дачных нужд – сад-огород, небольшое количество домашнего скота. Кроме того, в недостатки войдет плохое качество воды – сильное всасывающее давление соберет в трубы песок, гравий и прочие взвеси.

Потребуется частая смена фильтров.

Безэжекторные конструкции

Работает насос с гидроаккумулятором и без эжектора. Такие системы практически бесшумны. Работу по нагнетанию и распределению осуществляет многоступенчатая конструкция. Кроме отсутствия шума, установка экономична в электрическом потреблении, что делает ее популярной среди владельцев загородных домов.

Понять устройство и принцип работы насосной станции любого типа важно не только для будущей экономии при приобретении, но и для максимального комфорта пользования, защиты и долговечности оборудования. Не стоит оценивать насосную систему только по стоимости – скупой платит дважды.

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.

Выбор накопителя

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.
Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.
Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.
Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Принцип действия канализационной насосной станции

В продаже есть канализационные насосные станции (КНС) различной конструкции и назначения. Между собой они отличаются производительностью, объемом и материалом изготовления накопительного резервуара, а также некоторыми другими параметрами. Но, несмотря на все эти характеристики, принцип работы всех канализационных установок одинаков. Системы могут функционировать в одном из трех режимов, выбор которых зависит от объема поступающих сточных вод.

Работа станции при оптимальной нагрузке

В такой ситуации станция находится в состоянии покоя, насосы отключены. При наполнении накопительного резервуара до определенного уровня срабатывает поплавочный выключатель, что приводит к запуску основного фекального насоса. Последний откачивает стоки до тех пор, пока снова не сработает выключатель. Освободив накопительный бак, насосы выключаются, установка возвращается в исходное состояние покоя. Если станция оснащена несколькими наносными агрегатами, то сначала запустится один, во втором цикле – следующий. Такая попеременная работа обеспечивает равномерный режим использования оборудования и продлевает срок его службы. Оптимальной считается нагрузка, которая равняется расчетному объему стоков, поступающих в КНС.

Работа установки при пиковой нагрузке

Если объем стоков, поступающих в резервуар станции, превышает расчетные показатели (то есть, производительность насоса), КНС будет функционировать в режиме пиковой нагрузки. Сначала установка работает по принципу, описанному выше. Функционирует только один насос. Но поскольку его производительность меньше, чем требуется для откачки стоковых вод, уровень последних продолжает расти. По достижению определенной отметки подключается второй насос. Вместе они откачивают стоки до стартовой отметки, после чего поплавки канализационной насосной станции отключают оборудование.

Аварийный режим работы

Данный режим запускается в случае заполнения накопительного резервуара до критической отметки. По сути, наблюдается переполнение бака. Такое может происходить в случае аварийного отключения одного/обоих насосов либо при резком возрастании объемов стоков и их значительному превышению расчетных показателей. При возникновении такой ситуации необходимо обратиться в компанию, которая занимается обслуживанием канализационных установок. Длительная эксплуатация станции в аварийном режиме может спровоцировать выход оборудования из строя.

Смотрите также

Принцип работы канализационной станции »Engineering Basic

Станции подъема сточных вод / канализации или насосные станции используются для перекачивания сточных вод или сточных вод с более низкой отметки на более высокую. Подъемные станции устанавливаются для Мест, где высота источника недостаточна для гравитационного потока и / или когда использование самотечного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

Подъемные станции

в системах сбора сточных вод обычно предназначены для перекачивания неочищенных сточных вод, которые поступают из подземных самотечных трубопроводов (труб с уклоном, так что жидкость может течь в одном направлении под действием силы тяжести).Сточные воды загружаются и хранятся в подземной яме, известной как «мокрый колодец » . Колодец оборудован электрическими приборами для определения уровня сточных вод. Когда уровень сточных вод поднимается до заданной точки, запускается насос, поднимающий сточные воды вверх через систему труб под давлением, называемую канализационной магистралью , если сточные воды переносятся на значительное расстояние. Насосная станция может называться подъемной станцией , если насос просто выполняет сброс в ближайший гравитационный люк.^{Отсюда цикл начинается снова, пока сточные воды не достигнут пункта назначения, обычно на очистных сооружениях. По этому методу насосные станции используются для перемещения отходов на более высокие высоты. В случае сильного притока сточных вод в колодец (например, в периоды пикового расхода и в сырую погоду) будут использоваться дополнительные насосы. Если этого недостаточно, либо в случае выхода из строя насосной станции может возникнуть дублирование в канализационной системе, что приведет к переполнению канализационной канализации сброса неочищенных сточных вод в окружающую среду.}

Станции отвода сточных вод обычно проектируются так, что один насос или один комплект насосов могут работать в нормальных условиях пикового потока. В систему встроено резервирование, так что в случае, если какой-либо один насос выйдет из строя, оставшийся насос или насосы будут обрабатывать расчетный поток. Объем хранения влажного колодца между настройками «насос включен» и «насос выключен» предназначен для минимизации количества запусков и остановок насоса, но не является настолько большим временем удержания, чтобы позволить сточным водам из влажного колодца поступать в STP. .

Внутри канализационной насосной станции очень опасно. Ядовитые газы, такие как метан и сероводород, могут накапливаться в мокром колодце; плохо оборудованный человек, входящий в колодец, очень быстро охвачен парами. Любой вход в мокрый колодец требует правильного метода входа в замкнутое пространство для опасной среды. Чтобы свести к минимуму необходимость входа, установка обычно проектируется таким образом, чтобы насосы и другое оборудование можно было снимать снаружи мокрого колодца.Должны быть предусмотрены 2 или более люка на станции для надлежащей вентиляции для человека, работающего внутри, люк предназначен для входа, а другой — для дополнительной вентиляции.

СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения.Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Любите этот пост, и вам нравится получать копию

Нажмите кнопку ниже, чтобы получить файл PDF и прочитать его в автономном режиме.

Насосная станция

— обзор

Система перекачки воды состоит из двух параллельных насосов, которые забирают воду из нижнего резервуара и подают ее в другой резервуар, расположенный на высоте 40 м (т.е.е. 392,3 кПа) над насосами. Помимо преодоления разницы давлений из-за возвышения, трение в трубе должно преодолеваться потоком. Приведены характеристики насоса и трения по перепаду давления, массовому расходу. Используются согласованные единицы, и в результате получаются следующие уравнения:

(4,28) Потери напора в трубопроводе и за счет высоты p − 8m1 + m22 = 392,3a ( в кПа, ) для любого насоса при параллельном подключении, м ₁ и м ₂ — массовый расход в кг / с через два насоса соответственно.Определите рабочую точку для системы .

Решение:

Итерация начинается с предположительного значения для одного из неизвестных, например м ₁ = м ₁, ₀ . Из уравнения 4.28 (b) получаем p = p ₀ = 810-20 м _1,0 — 3,5 м _1,0 ². Мы используем уравнение 4.28 (c) для решения для м ₂ .

m2 = m2,0 = −60 + 602−4 × 20 × m1,0−9002 × 20

Теперь мы используем уравнение 4.28 (a), чтобы получить новое значение для м ₁ как

m1,1 = p0−392,38 − m2,0

Мы используем m _1,1 и повторяем процесс, чтобы получить p _1,1 и m _2,1. Процедура продолжается до тех пор, пока не будет достигнута желаемая сходимость.

Например, начиная с м ₁, ₀ = 5, получаем

p0 = 810−20 × 5−3.5 × 52 = 622,5 м2,1 = −60 + [602−4 × 20 × 622,5−9002 × 20 = 2,516

Теперь мы обновляем m _1,0 как

m1,1 = 622,5−392,38−2,516 = 2.849

Схема Гаусса Зейделя для текущей задачи показывает колебания, которые затухают медленно, и сходящееся решение (3 цифры после десятичных знаков) доступно в конце 48 итераций. Сходимость м ₁ графически показана на рисунке 4.16.

Рисунок 4.16. Сходимость м ₁ в Примере 4.17

Таблица для итерационного метода Гаусса Зейделя в Примере 4.17

Итерация Номер	м ₁ кг / с	p кПа ₂ кг / с
0	5	622,5	2,516
1	2,849	724.616	1,82
2	4,626	642,591	2,389
3	3,205	709.942	1,928
24	3.865	680.434	2.137

В качестве альтернативы мы можем решить эту проблему с помощью метода Ньютона-Рафсона. Мы ставим задачу в терминах одновременного решения трех уравнений из

(4.29) f1pm1m2 = p − 8m1 + m22−392.3 = 0af2pm1m2 = p + 20m1 + 3.5m12−810bf3pm1m2 = p + 60m2 + 20m22−900c

Матрица Якоби представляет собой матрицу 3 × 3, задаваемую следующим образом:

(4.30 ) J = f1pf1m1f1m2f2pf2m1f2m2f3pf3m1f3m2 = 1−16m1 + m2−16m1 + m2120 + 7m101060 + 40m2

Метод Ньютона-Рафсона заключается в использовании следующей итерационной схемы.

ΔpΔm1Δm2 = −1−16m1 + m2−16m1 + m2120 + 7m101060 + 40m2−1f1f2f3

, где левая часть представляет изменение каждой из переменных от итерации к итерации, а правая часть рассчитывается на основе предыдущего значения переменных.Итерационное решение останавливается, когда левый вектор становится меньше или равен заданному допуску. В данном случае мы использовали допуск на частичное изменение 10 ^{— 5} в качестве критерия остановки.

Начнем с начального набора м ₁ = 5.000, p = 622,500 и м ₂ = 2,516. С помощью этих значений функции вычисляются как

f1 = 622,5-85 + 205162-392,3 = −221,722f2 = 622,5 + 20 × 5 + 3,5 × 52-810 = 0f3 = 622.5 + 60 × 2,516 + 20 × 2,5162−900 = 0,065119

Матрица Якоби оценивается как

J = 1−120,256−120,256155010160,64

Расширенная матрица получается путем объединения якобиана с матрицей столбцов, представляющей отрицательную функцию. вектор. Таким образом, расширенная матрица записывается как

1−120.256−120.256 | 221.7221550 | 010160.64 | 0,065119

Используя операции с элементарными строками, указанное выше может быть преобразовано в верхнюю треугольную форму

1−120.256−120.256 | 221.722010.686173 | −1.265132001.649644 | −0.579159

Решение может быть получено обратной подстановкой. Таким образом, мы имеем

Δm2 = −0,57,649644 = −0,351082Δm1 = −1265132−0,686173 × −0,351082 = −1,024230Δp = 221,722 — [- 120,256 × −1,024230−0,351082] = 56,332627

новых переменных. затем получается как

m1 = 5−1,024230 = 3,975770m2 = 2,516−0,351082 = 2,164918p = 622,5 + 56,332627 = 678,833

Дробное изменение значений переменных равно

Δpp = 56.332627622,5 = 0,0Δm1m1 = −1,0242305 = −0,204846Δm2m2 = −0,3510822,516 = 0,13954

Однако сходимость очень быстрая, и требуется еще три итерации для получения решения, как видно из следующей таблицы.

Сходимость решения Ньютона-Рафсона

Итерация №	P кПа	м ₁ кг / с	м кг / с	Δpp …	Δm1m1 …	Δm2m2 …
2	680.427	3,866	2,137	2,35 × 10 ^{— 3}	-2,77 × 10 ^{— 2}	-1,28 × 10 ^{— 2}
3	680.442	3,864	2,5 × 10 ^{— 5}	-3,09 × 10 ^{— 4}	-9,7 × 10 ^{— 5}
4	680,442	3,864	2,137	3 × 10 ^{— 7}	-6 × 10 ^-6	-6 × 10 ^-7

Конструкция / принцип действия

4.7.1 Устройство / принцип действия

Принцип работы одноступенчатых насосов Рутса. соответствует принципу работы многоступенчатых насосов, т.к. описано в главе 4.5. В вакуумном насосе Рутса два синхронно роторы встречного вращения (4) бесконтактно вращаются в корпусе (рис. 4.16). Роторы имеют форму восьмерки и разделены. друг от друга и от статора узким зазором. Их действующие принцип аналогичен шестеренному насосу, имеющему один двухзубый каждая шестерня перекачивает газ от впускного отверстия (3) к выпускному отверстию. порт (12).Один вал приводится в движение двигателем (1). Другой вал синхронизируется с помощью пары шестерен (6) в зубчатой камере. Смазка ограничена двумя камерами подшипника и шестерни, которые изолированы от всасывающей камеры (8) лабиринтными уплотнениями (5) с компрессионные кольца. Потому что на всасывании нет трения камеры, вакуумный насос Рутса может работать на высоких скоростях вращения (1500 — 3000 об / мин). Отсутствие возвратно-поступательных масс также обеспечивает беспроблемную динамическую балансировку, что означает, что вакуум Корня насосы работают очень тихо, несмотря на свою высокую скорость.

Дизайн

Подшипники вала ротора расположены в двух боковых крышках. Они есть спроектированы как неподвижные подшипники с одной стороны и как подвижные (незакрепленные) подшипники с другой стороны, чтобы обеспечить неравномерное тепловое расширение корпуса и ротор. Подшипники смазываются маслом, которое вытесняется подшипники и шестерни разбрызгивающими дисками. Проход карданного вала к снаружи в стандартных версиях уплотняется радиальными уплотнительными кольцами вала изготовлены из FPM, погруженного в уплотнительное масло.Чтобы защитить вал, уплотнительные кольца проходят по защитной втулке, которую можно заменить при изношенный. Если требуется герметичное уплотнение снаружи, насос также может приводиться в движение посредством муфты на постоянных магнитах с баллончиком. Этот конструкция обеспечивает уровень утечки $ Q_I $ менее 10 ^-6 Па м ³ с ^{— 1}.

Характеристики насоса, нагрев

Так как насосы Рутса не имеют внутренней компрессии или выхода клапан, при открытии всасывающей камеры объем газа возвращается назад во всасывающую камеру и затем должен быть повторно выпущен против давление на выходе.В результате этого эффекта, особенно в наличие высокого перепада давления между входом и выходом, a генерируется высокий уровень рассеивания энергии, что приводит к значительный нагрев насоса при малых расходах газа, которые только транспортируют низкое количество тепла. Вращающиеся поршни Рутса относительно трудно охладить по сравнению с корпусом, так как они практически с вакуумной изоляцией. Следовательно, они расширяются больше, чем корпус. К предотвратить контакт или захват, максимально возможное давление дифференциал, а также рассеиваемая энергия ограничены перепускной клапан (7).Он подключен к входной стороне и напорному сторона прокачиваемых каналов. Открывается нагруженная пластина клапана. при превышении максимального перепада давления и позволяет большая или меньшая часть всасываемого газа течет обратно из сторона нагнетания к стороне входа, в зависимости от пропускной способности. Из-за ограниченный перепад давления, стандартные насосы Рутса не могут нагнетание против атмосферного давления и требует подпорного насоса. Однако вакуумные насосы Рутса с перепускными клапанами могут быть включены. вместе с подкачивающим насосом даже при атмосферном давлении, таким образом увеличивая их скорость откачки с самого начала.Это укорачивает время эвакуации.

Рисунок 4.16: Принцип работы насоса Рутса

Резервные насосы

Одноступенчатые или двухступенчатые пластинчато-роторные насосы или внешние пластинчатые насосы насосы используются в качестве маслосмазываемых форвакуумных насосов. Винтовые насосы или многоступенчатые насосы Рутса могут использоваться в качестве сухих реверсивных насосов. Насос такие комбинации могут использоваться для всех приложений с высокая скорость откачки в диапазоне низкого и среднего вакуума.Жидкое кольцо насосы также могут использоваться в качестве форвакуумных насосов.

Насосы Рутса с газовым охлаждением

Чтобы вакуумные насосы Рутса работали против атмосферного давления, некоторые модели имеют газовое охлаждение и не имеют перепускных клапанов (Рисунок 4.17). В этом случае газ, выходящий из выходного фланца (6) через охладитель (7) снова попадает в середину всасывающей камера (4). Этот искусственно созданный поток газа охлаждает насос, позволяя ему сжиматься против атмосферного давления.Вход газа управляется поршнями Рутса, что устраняет необходимость в каких-либо дополнительные клапаны. Нет возможности термической перегрузки, даже при работе на предельном давлении.

Рисунок 4.17: Принцип работы насоса Рутса с газовым охлаждением

На рисунке 4.17 показано поперечное сечение системы охлаждения с газовым охлаждением. Вакуумный насос Рутса. Направление потока газа вертикальное сверху вниз. дно, позволяя жидким или твердым частицам захватывать впускное отверстие поток стечь вниз.В фазе I камера (3) открывается вращение поршней (1) и (2). Газ поступает в камеру через входной фланец (5) под давлением $ p_1 $. На этапе II камера (3) изолирована как от входного фланца, так и от фланец давления. Входное отверстие (4) для охлаждающего газа открыто. вращением поршней в фазе III. Камера (3) заполнена до выходного давления $ p_2 $, и газ продвигается к фланец давления.Первоначально объем всасывания не изменяется с вращательное движение поршней Рутса. Газ сжимается поступающий охлаждающий газ. Поршень Рутса теперь продолжает вращаться (фаза IV), и это движение выталкивает уже сжатый газ через охладитель. (7) в сторону нагнетания (фаза V) при давлении $ p_2 $.

Насосы Рутса с газовым охлаждением могут использоваться в диапазоне входного давления. от 130 до 1013 гПа. Потому что во всасывании нет смазки камеры, они не выпускают туман и не загрязняют среду, которая перекачивается.Последовательное соединение двух из этих насосов позволяет предельное давление снизить до 20–30 гПа. В комбинации с дополнительные вакуумные насосы Рутса, предельное давление может быть уменьшено до диапазон среднего вакуума.

Скорость откачки и степень сжатия

Характерные рабочие характеристики насосов Рутса: скорость и степень сжатия. Теоретическая скорость откачки $ S_ {th} = S_0 $ — объемный расход, который насос вытесняет без противодавление.Степень сжатия $ K_0 $ при работе без газа рабочий объем (входной фланец закрыт) зависит от выходного давления $ p_2 $. Диапазон скоростей откачки от 200 м ³ · ч ^-1 до нескольких тысяч м ³ · ч ^-1. Типичный Значения $ K_0 $ находятся в диапазоне от 10 до 75.

Рисунок 4.18: Степень сжатия без нагрузки для воздуха для корней насосы

На степень сжатия отрицательно влияют два эффекта:

Обратным током в зазоры между поршнем и корпусом
Газом, который осаждается при адсорбции на поверхностях поршень на выходной стороне и повторно десорбируется после вращения в направлении сторона всасывания.

В случае выходного давления от 10 ^-2 до 1 гПа молекулярная поток преобладает в зазорах уплотнения, что приводит к меньшему обратному потоку из-за их низкая проводимость. Однако объем перекачиваемого газа обратно через адсорбцию, которая относительно высока по сравнению с объем перекачиваемого газа снижает степень сжатия.

$ K_0 $ является самым высоким в диапазоне от 1 до 10 гПа, поскольку молекулярный поток по-прежнему преобладает из-за низкого давления на входе в уплотняющие зазоры насоса, поэтому обратный поток невелик.Поскольку газ перенос за счет адсорбции не зависит от давления, он меньше важнее, чем пропорциональный давлению поток газа, который транспортируется по скорости откачки.

При давлениях выше 10 гПа ламинарный поток возникает в зазоры и проводимость зазоров значительно увеличиваются, что приводит к снижению степени сжатия. Этот эффект особенно заметно в насосах Рутса с газовым охлаждением, которые достигают степени сжатия всего примерно $ K_0 $ = 10.

Ширина зазора имеет большое влияние на степень сжатия. Из-за разного теплового расширения поршней и корпуса, однако они не должны опускаться ниже определенных минимальных значений, чтобы Избегайте контакта ротора со статором.

Custom404 • Портленд, ME • CivicEngage

[{«WidgetSkinID»: 17, «ComponentType»: 20, «FontFamily»: «», «FontVariant»: «», «FontColor»: «# f4f2e7», «FontSize»: 0.00, «FontStyle»: 0, «TextAlignment»: 0, «ShadowColor»: «», «ShadowBlurRadius»: 0, «ShadowOffsetX»: 0, «ShadowOffsetY»: 0, «Заглавные буквы»: 0, «HeaderMiscellaneousStyles1»: « «,» HeaderMiscellaneousStyles2 «:» «,» HeaderMiscellaneousStyles3 «:» «,» BulletStyle «: 0,» BulletWidth «: 2.00,» BulletColor «:» «,» LinkNormalColor «:» «,» LinkNormalUnderlined «: false,» LinkNormalMaltyles » «:» padding: 1.1em 0; «,» LinkVisitedColor «:» «,» LinkVisitedMiscellaneousStyles «:» «,» LinkHoverColor «:» «,» LinkHoverUnderlined «: false,» LinkHoverMiscellaneousStyles «:» «,» LinkSelectedUnderlined «: false , «ForceReadOnLinkToNewLine»: false, «DisplayColumnSeparator»: false, «ColumnSeparatorWidth»: 0.0000, «HoverBackgroundColor»: «», «HoverBackgroundGradientStartingColor»: «», «HoverBackgroundGradientEndingColor»: «», «HoverBackgroundGradientDirection»: 0, «HoverBackgroundGradientDegrees»: «/» HoverBackgroundGradientDegrees «: /» 0.0000000, «HoverBackgroundGradientDegrees»: / «0.0000000,» HoverBackground «? «HoverBackgroundImagePositionXUseKeyword»: true, «HoverBackgroundImagePositionXKeyword»: 1, «HoverBackgroundImagePositionX»: {«Value»: 0.0, «Unit»: 0}, «HoverBackgroundImagePositionYUseKeyword»: true, «HoverBackgroundImagePositionYUseKeyword»: true, «HoverBackgroundImagePosition»: 1 : 0.0, «Unit»: 0}, «HoverBackgroundImageRepeat»: 0, «HoverBorderStyle»: 0, «HoverBorderWidth»: 0, «HoverBorderColor»: «», «HoverBorderSides»: 15, «SelectedBackgroundColor»: «», «SelectedBackgroundColient» : «», «SelectedBackgroundGradientEndingColor»: «», «SelectedBackgroundGradientDirection»: 0, «SelectedBackgroundGradientDegrees»: 0,0000000, «SelectedBackgroundImageFileName»: «», «SelectedBackgroundImageFileName»: «», «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXUseKeyword»: true, : 0.0, «Unit»: 0}, «SelectedBackgroundImagePositionYUseKeyword»: true, «SelectedBackgroundImagePositionYKeyword»: 0, «SelectedBackgroundImagePositionY»: {«Value»: 0,0, «Unit»: 0}, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat» , «SelectedBorderWidth»: 0, «SelectedBorderColor»: «», «SelectedBorderSides»: 15, «HoverFontFamily»: «», «HoverFontVariant»: «», «HoverFontColor»: «# f4f2e7», «HoverFontSize»: 0.00, «» HoverFontStyle «: 0,» HoverTextAlignment «: 0,» HoverShadowColor «:» «,» HoverShadowBlurRadius «: 0,» HoverShadowOffsetX «: 0,» HoverShadowOffsetY «: 0,» HoverCapitalization «: 0,» Selected SelectedFontVariant «:» «,» SelectedFontColor «:» «,» SelectedFontSize «: 0.00, «SelectedFontStyle»: 0, «SelectedShadowColor»: «», «SelectedShadowBlurRadius»: 0, «SelectedShadowOffsetX»: 0, «SelectedShadowOffsetY»: 0, «SpaceBetweenTabs»: 0, «SpaceBetweenTabgersUnits»: «,« SpaceBetweenTabgersUnits »: 1, «AnimationId»: «174971f7-9e36-43e8-a3ee-62af85932efd», «AnimationClass»: «animation174971f79e3643e8a3ee62af85932efd», «ScrollOffset»: 0, «TriggerNameLowerCase»: «hoverponent»: «BackgroundCoreCase»: «hoverponent», «WhatsApp»: «hoverponent» «», «BackgroundGradientStartingColor»: «», «BackgroundGradientEndingColor»: «», «BackgroundGradientDirection»: 0, «BackgroundGradientDegrees»: 0.0000000, «BackgroundImageFileName»: «/ ImageRepository / Document? DocumentID = 15663», «BackgroundImagePositionXUseKeyword»: true, «BackgroundImagePositionXKeyword»: 1, «BackgroundImagePositionX»: {«Value»: 0,0, «Unit»: 0}, «BackgroundImagePositionYUseKeyword» : true, «BackgroundImagePositionYKeyword»: 1, «BackgroundImagePositionY»: {«Value»: 0.0, «Unit»: 0}, «BackgroundImageRepeat»: 0, «BorderStyle»: 0, «BorderWidth»: 0, «BorderColor»: » «,» BorderSides «: 15,» MarginTop «: {» Value «: null,» Unit «: 0},» MarginRight «: {» Value «: null,» Unit «: 0},» MarginBottom «: {» Value «: null,» Unit «: 0},» MarginLeft «: {» Value «: null,» Unit «: 0},» PaddingTop «: {» Value «: 1.5000, «Unit»: 0}, «PaddingRight»: {«Value»: null, «Unit»: 0}, «PaddingBottom»: {«Value»: 1.5000, «Unit»: 0}, «PaddingLeft»: { «Value»: null, «Unit»: 0}, «MiscellaneousStyles»: «», «RecordStatus»: 0}]

Слайд-шоу со стрелкой влево Слайд-шоу со стрелкой вправо

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции довольно прост: вода закачивается в накопительный бак и пополняется по мере ее выхода. Датчик уровня, контролирующий уровень в резервуаре, включает и выключает насос.

Насосная станция водоснабжения — это моноблочная установка, в которой насос соединен с гидроаккумулятором через переключатель, который автоматически инициирует повторение цикла насосом, если давление воды упадет до определенного критического порога. Насосные станции необходимы для подачи воды из глубоких колодцев или других независимых источников. Также их можно использовать для откачки воды из водопроводных сетей с недостаточным давлением и для заполнения резервуаров аварийного хранения. Система не требует погружения в воду и устанавливается на поверхности без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются в автоматическом или полуавтоматическом режиме.Для систем канализации выпускаются специальные канализационные насосные станции с дополнительным резервуаром для улавливания твердых частиц. Для этого применения режущие насосы не менее эффективны. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, наиболее соответствующий вашим требованиям. Только в этом случае гарантируется длительная и надежная работа всей системы. Глубинные насосные станции оснащены специальными форсунками, подключенными к струйному центробежному насосу.Станции с забортными эжекторами оснащены насосами того же типа, но конструкция забортного двигателя позволяет погружать эжектор на дно и откачивать воду из колодцев глубиной 50 и более метров. Основной насосный агрегат остается на поверхности. Такие станции довольно удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и довольно чувствительны к загрязнению воды взвешенными частицами.

Таким образом, принцип работы насосной станции, который кажется довольно простым, включает в себя довольно сложную систему водоснабжения.

Насосная станция как гидротехнический комплекс предназначена для забора воды из оросительных или дренажных источников с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НС) могут быть классифицированы по разным свойствам следующим образом:

сфера применения,
уровень подачи, означающий расположение по отношению к источникам воды (береговые и русловые станции, стационарные и мобильные),
конструктивные особенности (подземные, наземные, с интегрированными и неинтегрированными водозаборными и выпускными отверстиями).Насосные станции можно разделить на:
оросительная станция, подающая воду в оросительные каналы;
дренажные и оросительные системы насосных станций, комплексные оросительные системы,
дренажная станция, отводящая воду с мелиорированных территорий;
перекачка насосных станций для подачи воды в оросительные системы замкнутого цикла.

Насосные станции могут иметь различный расход независимо от области применения и напора насоса: низкий расход — до 1 м³ / с; средний расход — 1-10 м³ / с, высокий расход — 10-100 м³ / с и уникальные станции с расходом более 100 м³ / с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать как сезонно, так и круглогодично. Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. Д.По конструктивным особенностям они могут быть разделены на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь ручное или автоматическое управление. Выбор стационарной насосной станции определяется несколькими факторами, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения.Мобильные насосные станции легко транспортируются, что делает их адаптивными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина источника воды в месте водозабора не должна быть <0,6-0,8 метра. . Если глубина меньше, следует использовать простейшую подпорную конструкцию или яму. Выбирая место для установки мобильной насосной станции, следует обратить внимание на доступ к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.От 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, могут иметь собственный двигатель внутреннего сгорания и электродвигатель, приводимый в движение валом с отбором мощности от трактора, который транспортирует насосную станцию ко всем точкам водозабора. Наземные насосные станции, в свою очередь, можно разделить на подвесные и прицепные. Учитывая их широкий спектр применения в мелиорации земель, мобильные насосные станции производятся серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Передвижные насосные станции с механическим приводом классифицируются по производительности: 25 — 750 литров в секунду, напор: 5 — 100 метров, конструкции ходовой части: салазки или колеса.

Насосные станции обычно устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства. Насосные станции или агрегаты включают в себя бювет, системы водозабора, водозаборные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена в насосном отделении.Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени. Насосные станции водоотведения могут иметь бювет, совмещенный с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее применения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению бювета относительно уровня земли различают следующие типы насосных станций:

наземного типа;
полуутопленная станция;
встраиваемый; и
станция метро.

Наземные насосные станции характеризуются тем, что пол бювета находится на одном уровне с окружающей землей. Доступ к грузовику может быть доступен.

В полуутопленных насосных станциях пол утоплен относительно поверхности земли, и между насосным отделением и первым этажом нет конструкции пола, что типично для утопленных насосных станций.Если спад будет достаточно глубоким, возможно строительство дополнительных подземных этажей для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции характеризуются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощает установку унифицированных компонентов оборудования), круглую, эллиптическую (улучшенное восприятие гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: — станции ручного управления, где операторы контролируют работу станции; — посты автоматического управления, когда станция работает в автоматическом режиме и управление осуществляется по уровню воды в баке или по давлению воды в магистрали и т. д.; — полуавтоматические посты управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; — посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкости , плотность, агрессивность сред и температурный режим).Также важно определиться с областью применения: бытовая ли это насосная установка или промышленная.

По типам насосных станций их также можно подразделить на:

водонасосных станций,
канализационная насосная станция.

Канализационные насосные станции предназначены для отвода сточных вод: ливневых, канализационных, промышленных сточных вод. Отличаются следующими преимуществами:

увеличенный срок службы; часто это объясняют применением в комплектующих стеклопластика, который не ржавеет и не гниет;
безопасная работа за счет датчиков давления и уровня, контролирующих работу системы;
компактный дизайн;
возможность полностью автоматического режима работы;
Экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основные и вспомогательные), датчики, трубопровод и соединительные трубопроводы. Главной отличительной особенностью канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточных водах. Емкость регулярно снимается и опорожняется, а затем очищается. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В сегодняшней автономной системе водоснабжения важнейшим элементом является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы выбрать насосную станцию в соответствии с вашими потребностями, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик первостепенное значение имеет скорость доставки. Это означает, что станция должна поднимать объем воды, достаточный для покрытия всех бытовых и связанных с этим потребностей. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из колодцев глубиной до 9 метров. Они могут быть оборудованы самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается расхода станции, практика показывает, что: для жилого дома, в котором размещается семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м³ / ч) и напором 45-55 м.

Насосные станции с накопительным баком считаются устаревшими, но все еще существуют. Накопительный бак очень громоздкий, уровень и давление в нем воды контролируются поплавком, данные отображаются на датчике, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

всегда низкое давление, так как вода поступает в бак самотеком;
большой размер бака;
сложная установка, так как резервуар должен располагаться выше самой станции;
при выходе из строя датчика перелива вода начинает перетекать в комнату.

Современные насосные станции оснащены гидроаккумулятором.По идее, на станции устанавливается реле давления. Станции, оснащенные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель контролирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается и включается только после получения сигнала от реле давления о нижнем пороге давления.

Независимо от того, имеет ли насосная станция накопительный бак или гидроаккумулятор, она оборудована насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть оборудован эжектором или нет. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции довольно дорогостоящие, однако такая цена оправдана, так как они могут поднимать воду с глубины от 20 до 45 метров. Эти станции очень эффективны, довольно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Также существуют насосы для насосных станций с забортным эжектором, который двумя трубами погружается в скважину или забой.Вода поступает в эжектор по одной из труб, создавая всасывающий поток. В системе не должно быть ни воздуха, ни песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию можно установить дома, она работает бесшумно.

На самом деле в насосных станциях используется огромное количество различных насосов.

В последнее время произошли некоторые передовые разработки в отрасли пожарных машин, где качество насосного агрегата имеет решающее значение, поскольку он фактически является основным элементом пожарной машины.Насосные агрегаты, применяемые при пожаротушении, представляют собой совокупность инженерных коммуникационных систем, способных обеспечить безопасность людей в здании в момент возникновения пожара. Основное назначение таких установок — ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах потребуется насосная установка высокого давления. Для тушения масштабных лесных пожаров нужна пожарная машина с мощным насосным агрегатом (70 — 100 л / с). В этом случае будет достаточно одного грузовика вместо двух по 40 л / с.

Новейшие насосные агрегаты пожаротушения, произведенные мировыми лидерами в этой области, оснащены инновационными системами управления и дистанционного управления, автоматическим регулированием давления, автоматическим заполнением водой и дозированием пенообразователя, ЖК-дисплеем для вывода данных.Однако использовать такую технику в наших условиях сложно, когда речь идет о глобальных пожарах, например, в сибирском климате. Как ЖК-экран может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является система вакуумного наполнения водой, работающая от открытого резервуара. Вакуумный способ заполнения водой может быть ручным и автоматическим; В качестве вакуумного насоса агрегата можно использовать поршневой, диафрагменный, шиберный, водокольцевой и газоструйный насосы. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа системы вакуумного наполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это влечет определенные неудобства в обслуживании пожарного оборудования, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумно-насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, питающимся от батареи пожарной машины.Электрические сигналы, управляющие насосами, позволяют автоматизировать практически все процессы пожаротушения, и такие станции на сегодняшний день являются наиболее перспективными для заполнения водой. Это уже отметили все уважаемые производители пожарных автомобилей в России.

СИСТЕМА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ НАСОСНОЙ СТАНЦИИ 60850

Конкурсные

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КЛАССА

Работа включает в себя ответственность за надзор за работой бригад, занимающихся обслуживанием и ремонтом оборудования и принадлежностей на станциях перекачки сточных вод.Сотрудник этого класса составляет график работы персонала для всех работ, проверяет работу в программе и после завершения, руководит аварийным ремонтом и ведет записи выполненного технического обслуживания, часов, затраченных на техническое обслуживание, и затрат на техническое обслуживание. Есть несколько различий между работами этого класса и надзорными и руководящими классами, ответственными за обслуживание канализации, водотоков и очистных сооружений: (a) работа этого класса подвергает должностных лиц проблемам технического обслуживания и ремонта, которые требуют своевременного решения, потому что, в отличие от очистные сооружения, на насосных станциях отсутствуют резервные системы для обеспечения откачки сточных вод; если оборудование станций не подлежит ремонту, сточные воды попадают в дома, ручьи или на землю; (b) работа этого класса подвергает должностных лиц проблемам, связанным с навыками и способностями, применимыми к механическим методам обслуживания и ремонта, тогда как работа вышеупомянутых специализированных классов обслуживания оборудования ограничивается специальностью этого класса, т.е.е. техническое обслуживание и ремонт механических или электрических / контрольно-измерительных приборов; (c) работа этого класса требовала от сотрудников для обслуживания и ремонта различного оборудования, не используемого на станциях очистки сточных вод, такого как погружные и переносные насосы для мусора, комбинированные вакуумные и высокоскоростные очистители, форсунки для сточных вод и вспомогательное оборудование, а также различное оборудование. сигнализация, измерители и средства управления. Таким образом, для этого класса требовались хорошо развитые навыки в ряде техник технического обслуживания и ремонта, применимых к специализированному оборудованию, которое можно найти только на насосных станциях, где нет резервных систем, что требует эффективного обслуживания.

Сотрудник этого класса работает под общим контролем суперинтенданта по обслуживанию канализации, который дает свободу действий для независимых действий при выполнении деталей работы. Инспектор по техническому обслуживанию насосной станции осуществляет непосредственный надзор за рядом подчиненных рабочих по обслуживанию насосной станции I и II. Выполняет сопутствующие работы по мере необходимости.

ТИПОВЫЕ МЕРОПРИЯТИЯ

Планирует все профилактические работы по техническому обслуживанию насосных станций сточных вод и назначает конкретные задачи.

Проверяет незавершенную работу и по ее завершении, чтобы гарантировать, что работа выполняется эффективно и безопасно, в соответствии с установленной процедурой и с минимальным вмешательством для общественности; помогает и консультирует экипажи в выполнении повседневных задач и может планировать и направлять действия по аварийному техническому обслуживанию, которые связаны с потерей обслуживания или повреждением имущества.

Обеспечивает постоянную чистоту и исправность транспортных средств, оборудования и помещений.

Готовит регулярные отчеты, касающиеся затрат на эксплуатацию и техническое обслуживание насосных станций сточных вод, запросов на оборудование и поставки, отработанных часов, оценки производительности и дисциплины и т. Д.

Рассматривает планы строительства новых насосных станций для сточных вод и осматривает новые станции, прежде чем переходить к владению и / или ответственности.

Проводит обучение персонала в области техники безопасности, использования оборудования и процедур технического обслуживания, связанных с техническим обслуживанием и ремонтом насосных станций сточных вод.

Работает с обслуживающим персоналом других рабочих групп для облегчения координации работ по техническому обслуживанию насосных станций сточных вод.

ЗНАНИЯ, НАВЫКИ, СПОСОБНОСТИ И ЛИЧНЫЕ ХАРАКТЕРИСТИКИ ПОЛНАЯ ЭФФЕКТИВНОСТЬ

Глубокое знание методов, инструментов и оборудования, используемых при техническом обслуживании и ремонте насосных станций сточных вод и оборудования, используемого в них.

Доскональное знание мер безопасности и опасностей, связанных с работами по техническому обслуживанию насосной станции.

Хорошее знание принципов и практики надзора.

Хорошее знание принципов и практики планирования работы.

Умение пользоваться инструментом и обслуживать и ремонтировать.

Умение вести работы по техническому обслуживанию и ремонту насосных станций сточных вод.

Умение читать и интерпретировать планы насосных станций сточных вод, чертежи, схемы и руководства по эксплуатации и техническому обслуживанию.

Умение использовать инструмент и ремонтное оборудование для обслуживания и ремонта канализационных насосных станций.

Способность осуществлять надзор, способствующий полной производительности и высокому моральному духу.

Умение обучать подчиненных методам обслуживания насосных станций сточных вод.

Умение составлять простые отчеты.

Физическое состояние соизмеримо с требованиями должности.

МИНИМАЛЬНАЯ КВАЛИФИКАЦИЯ

Продвижение :

Один (1) год постоянного конкурентного статуса в качестве руководителя бригады КИП, бригады электрика по техническому обслуживанию, руководителя бригады по обслуживанию очистных сооружений или руководителя бригады по обслуживанию канализации.

Открытое соревнование :

A) Четыре (4) года опыта работы или его эквивалент неполной занятости в обслуживании и ремонте оборудования насосных станций сточных вод; или,

B) Четыре (4) года опыта работы или его эквивалент неполной занятости в обслуживании и ремонте механического, электрического или контрольно-измерительного оборудования, два (2) года из которых должны были проработать в качестве наблюдателя в сточных водах. очистное сооружение; или,

C) Эквивалентная комбинация обучения и опыта, как определено пределами (A) и (B).

3/08 Пересмотрено

Hydro-Vacuum S.A. Grudziadz —

Общая информация

Одна из основных и наиболее частых проблем, возникающих в насосных установках для сточных вод, — это наличие твердых частиц. Независимо от типа используемых насосов, существует постоянный риск засорения гидравлической системы насосов, что приводит к аварийной ситуации на насосной станции.Особенно неприятны здесь твердые элементы в виде веревок, тряпок, бинтов и т. Д., Переносимые сточными водами. При использовании «незабиваемого ротора» безнапорные насосы всегда будут приводить к падению гидравлического КПД, что приведет к увеличению затрат на техническое обслуживание насосной станции. Использование насосной станции с сепарацией твердых частиц позволяет эффективно избежать вышеперечисленных и других проблем, возникающих в системах перекачки сточных вод.

К основным преимуществам канализационной насосной станции можно отнести:

снижение до минимума аварийных ситуаций, вызванных засорением насосов твердыми частицами из сточных вод (длительных и волочащихся),
минимизация риска повреждения гидравлической системы насосов (отделение твердых частиц перед насосом),
использование высокоэффективных насосов позволяет использовать двигатели меньшей мощности,
строительство канализационной насосной станции в сухой камере определенно повышает комфортность проводимых работ по техническому обслуживанию и ремонту,
меньшая емкость резервуаров предотвращает разложение сточных вод и образование неприятных запахов (более частое включение насосов).

Канализационные насосы TS можно использовать в любой канализации. Детально проанализировав их преимущества, их можно рекомендовать к применению в следующих областях:

перекачка в большом диапазоне давлений поступающих сточных вод,
мест, где требуется большая высота,
канализационные системы, в которых появляется большое количество увлекаемых материалов, например больницы, отели, курорты и т. д.

TSB

Канализационная насосная станция типа TSC с системой отделения твердых частиц TSC

Канализационные насосные станции с системой отделения твердых частиц типа TSC отличаются высокой производительностью и большей свободой операция.Оптимизация затрат, достигнутая за счет конструкции с современным дизайном, позволяет установить оборудование. в резервуарах меньшего диаметра подходит для «сухой установки» и увеличивает пространство для его обслуживания.

Удобство монтажа и эксплуатации канализационной насосной станции с отделением твердых частиц достигается за счет использования такие элементы, как подвижный фланец на напорной стороне и использование соответствующих фитингов. Колено между насосом и сепаратором обеспечивает доступ к сепаратору без демонтажа насоса и использования запорной арматуры перед сепаратором а насосы позволяют проводить профилактические работы без переключения насосной станции канализации с сепарацией твердых частиц. система отключена.

Преимущества канализационной насосной станции с системой отделения твердых частиц Тип TSC:

прямой доступ к сепаратору без демонтажа насоса,
запорная арматура перед сепараторами и насосами, позволяющая проводить профилактические работы без отключения канализационной насосной станции,
увеличение пространства для работ по техобслуживанию и облегчение доступа к сепараторам и запорным клапанам,
дополнительная поплавок, обеспечивающий альтернативный контроль даже в случае отказа датчика.

Строительство

Канализационная насосная станция TS представляет собой законченное, полностью автоматизированное устройство, состоящее из следующих компонентов:

коллекторный бак,
разделительный бак,
два разделителя — барная корзина, заслонки,
два насоса с высокопроизводительным канальным рабочим колесом,
элементы гидрооборудования: фланцы, тройники, колена, обратные шаровые краны системы SHUSTER, соединители, шибер ножевой и т. Д.,
ультразвуковой уровнемер,
предохранительно-регулирующее устройство.

Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали, обладающей высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод.При строительстве канализационных насосных станций использовались обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на натяжных гравитационных коллекторах — сепараторах.

Шар клапана (в полностью открытом состоянии) плотно закрывает изогнутый канал клапана, что обеспечивает:

очень высокая стойкость клапана к твердым загрязнениям, так как во время потока клапан работает как обычный колено,
свободный зазор для твердых частиц при скорости потока 0.7 м / с, не вызывая вибрации шара, чего невозможно достичь с классическими конструкциями клапана.

Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.
Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.Канализационная насосная станция оснащена двумя насосами FZB, работающими попеременно, с высокоэффективной гидравлической системой и надежной трансмиссией привода. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением и использовалась дополнительная разделительная масляная камера между насосом и приводным двигателем, рабочие характеристики этих насосных машин могли быть улучшены.

В классической (мокрой) насосной станции сточные воды, подаваемые по самотечному каналу, перетекают непосредственно в накопительный резервуар.В насосных станциях с отделением твердых частиц сточные воды поступают в насосную станцию, расположенную в сухой камере, а затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, не содержащие твердых частиц, отложений и волочащихся элементов, перетекают самотеком через гидроэлементы насосов в резервуар насосной станции. В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, связанный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются ультразвуковым датчиком (возможно использование других типов датчиков).Устройство безопасности и контроля после получения сигнала о достижении заданного уровня сточных вод в резервуаре включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса. Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора в напорный трубопровод насосной станции. Избыточное давление, возникающее при перекачке, перекрывает обратный поток сточных вод в резервуар станции.Во время рабочего цикла насоса сточные воды поступают в резервуар через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система стержневых сепараторов) позволяет насосной станции работать в постоянном режиме, не требуя выполнения дополнительных операций по удалению накопившихся примесей. При каждом запуске насоса сепаратор выполняет процедуру «самоочистки».Гидравлическая система насосов, не имеющая прямого контакта с твердыми частицами и особенно с увлекаемыми материалами, не подвержена засорению.

Ступень наполнения

Ступень откачки

Электропитание и управление

Питание и управление канализационной насосной станцией ТС осуществляется предохранительно-регулирующим устройством УЗС.8. Основная энергия поступает от электросети.В качестве резерва, после переключения режимов подачи электроэнергии, система может запитываться от токогенератора соответствующей мощности. UZS.8 имеет следующие защиты:

защита от короткого замыкания в обмотке двигателя и питающих кабелях
защита от перегрузки по току
защита от неполной фазы и асимметрии мощности
защита от падения напряжения питания
защита от «сухого» срабатывания.

Вся система управляется микропроцессорным драйвером СЗХ-2 (возможно использование другого контроллера). Этот контроллер представляет собой современное электронное устройство, которое автоматически контролирует работу насосных агрегатов, установленных в канализационной насосной станции. Насосные агрегаты работают поочередно. В случае интенсивного поступления сточных вод на станцию срабатывают два-три насоса. Была использована защита, предотвращающая одновременное включение двух насосных агрегатов, чтобы избежать перегрузки электросети.Управление насосными агрегатами ведется по запрограммированному алгоритму. Непосредственными сигналами для выполнения последовательных этапов процесса являются импульсы от ультразвукового датчика, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет посылать соответствующие сигналы в систему удаленного наблюдения. Это позволяет отправлять сообщения или визуализировать работу канализационной насосной станции.

TSB

Сертификация

Согласно директивам Европейского Союза, канализационные насосные станции подчиняются следующим директивам: директиве по строительным материалам (89/106 / EWG), директиве по машинам (98/37 / WE), директиве по низковольтному оборудованию (73/23 / EWG) и электромагнитной директиве (89/336 / EWG).Канализационные насосные станции TS соответствуют требованиям, подтвержденным испытаниями WE, проведенными уполномоченным лицом, нормы PN-EN 12050-1: 2001 «Перекачивание сточных вод в зданиях и их окрестностях. Принципы строительства и испытаний. Часть 1: Насосные станции для сточных вод. содержащие фекалии »и PN-EN 12050-4: 2001« Обратные клапаны для перекачивания сточных вод без фекалий и с фекалиями », нормы согласованы с директивой 89/106 / EEC.

Техническая спецификация

Тип	Приток сточных вод	Насосная труба	Количество насосов	Нижний край входа	Насосы типа	Вместимость	Минимальный диаметр камеры
	м ³ / ч	мм	штуки	мм		м ³	мм
TSA.1,05	0,5	80	2	400	FZB.2, FZD.2	0,05	2000
TSA.1.10	1	80	2	450	FZB.2, FZD.2	0,1	2000
TSA.1.20	2	80	2	500	FZB.2, ФЗД.2	0,15	2000
TSA.1.40	4	80	2	500	FZB.2, FZD.2	0,15	2000
TSA.1.40	4	80	2	500	FZB.3, FZD.3	0,15	2000
TSA.1.60	6	100	2	550	FZB.2, ФЗД.2	0,2	2500
TSA.1.60	6	100	2	550	FZB.3, FZD.3	0,2	2500
TSA.2.10	10	100	2	600	FZB.2, FZD.2	0,3	2500
TSA.2.10	10	100	2	600	FZB.3, FZD.3	0,3	2500
TSA.2.15	15	100	2	700	FZB.2, ФЗД.2	0,5	2500
TSA.2.15	15	100	2	700	FZB.3, FZD.3	0,5	2500
TSA.2.30	30	100	2-4	1200	FZB.2, FZD.2	1	3000
TSA.2.30	30	100	2-4	1200	FZB.3, FZD.3	1	3000
TSA.2.45	45	125	2-4	1200	FZB.3, ФЗД.3	1,5	3000
TSA.2.60	60	125	2-4	1400	FZB.3, FZD.3	2	3800
TSA.2.80	80	150	2-4	1600	FZB.3, FZD.3	2,4	4000
TSA.3,12	120	150	2-4	1600	FZB.3, FZD.3	4	4500
TSA.3.15	150	200	2-4	1800	FZB.3, FZD.3	5	4500
TSA.3.20	200	200	2-4	1800	FZB.3, ФЗД.3	6	4800
TSA.3.25	250	250	2-4	2000	FZB.6, FZD.6	6	4800
TSA.3.35	350	250	2-4	2000	FZB.6, FZD.6	9	5500
TSA.3,40	400	250	2-4	2200	FZB.6, FZD.6	11	5500

Тип	Приток сточных вод	Насосная труба	Количество насосов	Нижний край входа	Насосы типа	Вместимость	Минимальный диаметр камеры
	м ³ / ч	мм	штуки	мм		м ³	мм
БСЭ.1.05 ТСБ.1.10	1	80	2	400	FZB.2, FZD.2	0,1	1500
ТСБ.1.20 ТСБ.1.40	4	80	2	500	FZB.2, FZD.2	0,15	1500
БСЭ.1,60	6	100	2	550	FZB.2, FZB.3, FZD.2, FZD.3	0,2	2000
TSB.2.10	10	100	2	600	FZB.2, FZB.3, FZD.2, FZD.3	0,3	2000
БСЭ.2,15	15	100	2	700	FZB.2, FZB.3, FZD.2, FZD.3	0,5	2000
TSB.2.30	30	100	2	1200	FZB.2, FZB.3, FZD.2, FZD.3	1	2500
БСЭ.2,45	45	100	2	1200	FZB.3, FZD.3	1,5	2500
TSB.2.60	60	100	2	1400	FZB.3, FZD.3	2	2500
TSB.2.80	80	150	2	1600	FZB.3, ФЗД.3	2,4	3000

Тип	Приток сточных вод	Насосы типа	Минимальный диаметр камеры
	м ³ / ч		мм
TSC.1.40	1–5	FZ.2, FZ.3	1500
TSC.1,60	5,1 — 8	FZ.2, FZ.3	1500
TSC.2.15	8,1 — 20	FZ.2, FZ.3	2000
TSC.2.30	21–39	FZ.2, FZ.3, FZ.4	2000
TSC.2.45	40–52	FZ.2, FZ.3, FZ.4, FZ.5	2000
TSC.2,60	53 — 70	FZ.3, FZ.4, FZ.5, FZ.6	2500
TSC.2.80	71 — 95	FZ.4, FZ.5, FZ.6, FZ.7	2500
TSC.3.10	96–150	FZ.4, FZ.5, FZ.6, FZ.7, FZ.8, FZ.9	2500 — 3500

Призы и награды за продукцию

Инновационный продукт 2012 г.
No related posts.
Категория: Разное
Навигация по записям
Художественная штукатурка стен: виды и особенности применения декоративной штукатурки для стен
Отмосток: Делаем отмостку правильно — ТЕХНОНИКОЛЬ
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

© 2019 Ассоциация ЖКХ «Развитие» и Компания «ЖКХ Девелопмент». При использовании материалов ссылка на первоисточник обязательна.
2024 © Все права защищены.
