Отвод продуктов горения с помощью дымохода коаксиального типа может осуществляться не только через стену помещения, но и через кровлю. Соответственно, коаксиальный дымоход может быть горизонтальным и вертикальным. Горизонтальная коаксиальная труба — это наиболее простой способ организации дымоудаления при использовании настенного газового котла закрытого типа. Но нужно не забывать, что к монтажу горизонтального дымохода предъявляются определённые требования и нормы, выполнить которые возможно не всегда (учитывается планировка и габариты конкретного помещения, само место установки газового котла, расположение окон на фасаде здания и т.д.).

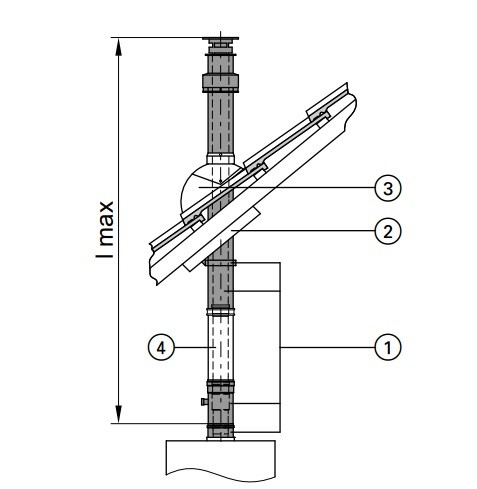

В случаях, когда горизонтальный монтаж невозможен, коаксиальную трубу выводят через крышу — применяется вертикальный дымоход (вертикальная коаксиальная труба).
Производитель дымоходов УТДК из Санкт-Петербурга предлагает весь необходимый набор элементов и комплектующих для вертикальной установки коаксиального дымохода.
Поэтому купить вертикальный коаксиальный дымоход в нашей компании можно с реальной экономией времени и средств.
КОАКСИАЛЬНЫЕ ОГОЛОВКИ/ТЕРМИНАЛЫ ⌀60х100
КОАКСИАЛЬНЫЕ КОЛЕНИ ⌀60×100
КОАКСИАЛЬНЫЕ УДЛИНИТЕЛИ ⌀60х100
АДАПТЕРЫ КОАКСИАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ⌀60х100
— Вертикальные адаптеры с конденсатоотводом и без для дымоходных систем ⌀60|100.
КОАКСИАЛЬНЫЕ ОГОЛОВКИ/ТЕРМИНАЛЫ ⌀60х100
КОАКСИАЛЬНЫЕ КОЛЕНИ ⌀60×100
КОАКСИАЛЬНЫЕ УДЛИНИТЕЛИ ⌀60х100
АДАПТЕРЫ КОАКСИАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ⌀60х100
КОМПЛЕКТУЮЩИЕ
КОМПЛЕКТУЮЩИЕ
КОАКСИАЛЬНЫЕ ОГОЛОВКИ/ТЕРМИНАЛЫ 60х100
| ПОДРОБНЕЕ |
Вертикальный коаксиальный дымоход имеет свои небольшие особенности в части монтажа, о которых необходимо упомянуть отдельно. В целом, процесс монтажа вертикального дымохода по своей технологии во многом аналогичен классическому выводу коаксиальной трубы через стену.
Но здесь все же есть свои нюансы.
Прежде всего нужно отметить, что вывод дымохода через крышу (проход через перекрытия и кровлю) требует особого внимания к соблюдению противопожарной безопасности. Для этого необходимо следовать инструкции по монтажу и использовать специальные огнестойкие изолирующие материалы. Специально для вертикальных коаксиальных систем дымоудаления компания УТДК предлагает использовать следующие элементы:
вертикальный терминал дымохода Ø60/100 и
вертикальный оголовок (насадок дымохода).
Это стандартные элементы коаксиальной системы, применяющиеся при организации дымоудаления для котлов с вертикальным дымоходом. Терминал и коаксиальный оголовок обеспечивают защиту дымоотвода от атмосферных осадков и ветра.
При монтаже вертикального коаксиального дымохода обязательно нужно позаботиться о том, чтобы в котёл не попал конденсат. Для этого компания УТДК предлагает купить специальный коаксиальный конденсатоотводчик.
Такой конденсатосборник 60 100 обеспечит отвод конденсата из вертикального участка внутреннего газохода коаксиальной трубы.
Закажите проект вертикальной коаксиальной системы Заполните форму и наш специалист рассчитает стоимость вашего проекта. |
Компания УТДК занимается продажей универсальных систем дымоудаления для всех марок настенных газовых котлов с закрытой камерой сгорания. В ассортименте интернет-магазина УТДК Вы найдёте готовые коаксиальные комплекты, а также все необходимые элементы и комплектующие для организации безопасного дымоудаления в любом помещении.
Вашему вниманию предлагаются трубы и удлинители для вертикального и горизонтального дымоудаления, коаксиальные вертикальные адаптеры, раздельные и утеплённые системы дымоудаления и многое другое. Наша продукция универсальна и полностью совместима с газовыми котлами закрытого типа всех известных брендов!
Доставка продукции УТДК осуществляется по Санкт-Петербургу и Ленинградской области, а также в любой регион России в самые сжатые сроки.
Купить вертикальный коаксиальный дымоход в Санкт-Петербурге Вы можете по самым выгодным ценам в нашей компании!
Звоните!
☎ 8-800-302-35-63
Наш адрес:
СПб., Складская улица д.6
Спасибо за выбор компании УТДК!
Вертикальный коаксиальный дымоход для газового котла
Вертикальный коаксиальный дымоход для газового котла
Отопление частного дома — это задача, которую ставит перед собой каждый владелец загородной недвижимости. Вот только мало кто понимает, насколько сложно продумать каждую деталь подобных систем. Компания «Вентрауф» занимается разработкой, изготовлением и установкой дымоходов для разных систем отопления.
Многие дома отапливаются именно газовым котлом, поэтому разработка дымохода для такого типа котла — это классический вариант для отвода продуктов горения. Вертикальный коаксиальный дымоход для газового котла является самым распространенным решением подобного рода.
У такой системы есть ряд преимуществ, который выгодно выделяет её на фоне всех существующих вариантов.
- Повышение коэффициента полезного действия. Структура и материал изготовления дымохода не дают проникать внутрь помещения холодному воздуху, а это влияет на увеличение количества тепла и его сохранение.
- Локализация процесса. С помощью коаксиального дымохода можно добиться полной изоляции процесса горения от помещения с котлом.
- Рациональное использование тепла. Воздушная труба, которая проходит через дымоход, поможет сохранить тепло внутри трубы и не даст перегреваться стенам помещения.
Чаще всего коаксиальные дымоходы устанавливаются для газовых котлов с принудительной циркуляцией. Горизонтальный дымоход для газового котла — это еще один вариант установки подобной системы, который позволяет вывести трубы через стену. Таким нехитрым образом вы сможете обеспечить дом правильным дымоходом даже при отсутствии свободного пространства.
Наша компания занимается изготовлением и установкой систем подобного рода, а наш технический отдел гарантирует сохранность тепла в вашем доме.
ВОПРОСЫ
ОТВЕТЫ
Как осуществляется доставка
продукции в ООО ПК «Вентрауф»?
Доставка продукции осуществляется всеми видами транспорта, при соблюдении рекомендации по транспортировке груза. Все логистические затраты завод «Вентрауф» готов взять на себя при дополнительном согласовании с заказчиком суммы сделки, объема продукции и адреса доставки.
На вопрос ответил:
Зубакин Алексей Сергеевич
Директор направления «Дымоходы»
Возможен ли выезд специалиста ООО ПК «Вентрауф» на объект для замеров и консультации?
Специалисты ООО ПК «Вентрауф», выезжают в любую точку Российской Федерации и стран СНГ, при предварительно подписанному до-говору поставки и авансированному платежу за продукцию, оговоренную подписанным договором поставки.
На вопрос ответил:
Скворцов Андрей Борисович
Технический Директор ООО ПК «Вентрауф»
Какие услуги проектирования предлагает ООО ПК «Вентрауф»?
Компания ООО ПК «Вентрауф» готова предложить Вам полностью весь спектр услуг по проектным работам.
На вопрос ответил:
Скворцов Андрей Борисович
Технический Директор ООО ПК «Вентрауф»
Гарантия и срок эксплуатации продукции завода «Вентрауф»?
Срок эксплуатации дымовых труб составляет 25 лет. Гарантийные обязательства составляют 1 год с момента изготовления продукции. При монтаже дымовой трубы профессиональной бригадой ООО ПК «Вентрауф», гарантийный срок составляет 10 лет, с момента изготовления дымовой трубы.
На вопрос ответил:
Ориничев Игорь Анатольевич
Директор по производству
Изготавливает ли завод «Вентрауф» нестандартные дымовые трубы?
Завод «Вентрауф» готов выполнить заказы любой сложности, при наличии четкого технического задания, детализированных чертежей, с указанием всех размеров и согласованных чертежей общего вида.
На вопрос ответил:
Ориничев Игорь Анатольевич
Директор по производству
Sweep’s Library — Схемы установки прямой вентиляции
Sweep’s Library — Схемы установки прямой вентиляцииТрубочист Интернет-магазин каминов, дровяных печей, газовых плит и барбекю
| Проблема: каждый раз, когда в газовой плите или камине горит огонь, выделяется значительное количество кислорода. поглощены пламенем. Это вызывает отрицательное давление воздуха в доме, из-за чего внутрь может втягиваться холодный воздух. через другие отверстия. В худшем случае эта разгерметизация может затянуть назад ядовитые выхлопные газы. через дымоход в дыхательное пространство. Решение: Подайте воздух для горения через ту же трубу, что и выхлоп. В Директ Вентиляционные установки, воздух для горения забирается в герметичную топку снаружи дома через коаксиальная впускная/выхлопная труба. Это устраняет разгерметизацию, в результате чего дом становится более теплым и здоровым.
среда. Прямая вентиляция также устраняет необходимость расширения вытяжного отверстия через крышу,
что делает установку проще и дешевле.Примечание. Прямая вентиляция работает только для специально разработанных газовых приборов. Дровяные камины и печи должен выходить в вертикальный дымоход, проходящий через крышу. Чтобы узнать больше, кликните сюда. | Принцип работы прямой вентиляционной трубы: |
| |||||||
|
| ||||||
|
|
| ||||||
|
|
| ||||||
|
| |||||||
Как правило, 24-дюймовый
вертикальная длина требуется до того, как труба повернется и проникнет в стену,
но некоторые печи указаны с более коротким подъемом или вообще без подъема.
Если верхний
Вентиляция в неиспользуемые
Для каминных установок
Используется колинеарная система впуска/выпуска. Колинеарная коробка преобразователя на
низ дымохода соединяется с таким же коробом вверху двумя
3-дюймовые алюминиевые гибкие трубы, одна для впуска и одна для выхлопа. Коаксиальный
дождевик завершает установку. В этой системе воздух для горения
содержится во впускном патрубке, поэтому он не может проникнуть в комнату через
открывание камина.ПРИМЕЧАНИЕ: НАШИ ГАЗОВЫЕ УСТРОЙСТВА ПРЯМОЙ ВЕНТИЛЯЦИИ ПОСТАВЛЯЮТСЯ С ПОДРОБНЫМИ ПОШАГОВЫМИ ИНСТРУКЦИЯМИ ДЛЯ САМОСТОЯТЕЛЬНОЙ УСТАНОВКИ. ДЛЯ ПОДТВЕРЖДЕНИЯ ВАШЕГО ГАРАНТИЯ И ОБЕСПЕЧЕНИЕ ОПТИМАЛЬНОЙ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ, ОДНАКО, ОКОНЧАТЕЛЬНЫЕ НАСТРОЙКИ И ПЕРВОНАЧАЛЬНЫЙ ЗАЖИГ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ОБУЧЕННЫЙ ТЕХНИК ГАЗОВОЙ СЛУЖБЫ. ОБРАЩАЙТЕСЬ В ВАШУ КОМПАНИЮ ПО ПОСТАВКЕ ГАЗА ПО СПИСКУ РЕКОМЕНДУЕМЫХ СПЕЦИАЛИСТОВ ПО ОБСЛУЖИВАНИЮ В ВАШЕМ РАЙОНЕ. |
Что такое камин с прямой вентиляцией?
Холодный дом — последнее, с чем хочется иметь дело зимней ночью. Так что вы можете закутаться в фланелевую пижаму, чтобы защититься от холода, сварить себе чашку горячего какао или, если повезет, свернуться калачиком рядом с теплым газовым камином. Однако вы теряете тепло через дымоход, если ваш газовый камин не является камином с прямым отводом.
Сегодня большинство газовых каминов, которые производятся или строятся на заводах, представляют собой модели с прямым отводом. Большинство каминов в домах, построенных за последние 20-30 лет, используют эти энергоэффективные вентиляционные системы вместо более устаревших. Кроме того, эти камины идеально подходят для использования при реконструкции или дополнении комнаты. Планируете установить в своем доме прямоточный камин? Узнайте больше об этих фантастических продуктах, читая дальше.
Как работает камин с прямой вентиляцией?
Система прямой вентиляции была изобретена в 1980-х годах и в настоящее время является самой популярной техникой вентиляции. Из-за своей эффективности, безопасности, адаптируемости и отсутствия необходимости в существующем дымоходе он по-прежнему остается популярным вариантом.
Камины с прямой вентиляцией представляют собой закрытые каминные блоки, которые всасывают наружный воздух и отводят побочные продукты сгорания внутрь здания. Коаксиальный и коллинеарный — две основные разновидности каминов с прямым отводом. Первый тип, называемый коаксиальным, состоит из трубы внутри трубы, при этом внешняя часть действует как всасывающая, а внутренняя — как выпускная. Коллинеарные камины с прямым отводом имеют две выстроенные в линию трубы, одна из которых служит отдельной впускной трубой, а другая — специальной вытяжной трубой.
Две основные конструкции с прямой вентиляцией имеют несколько преимуществ. Каждый избегает таких проблем, как нехватка кислорода и сильная засуха.
Эти камины также хорошо работают, когда к ним предъявляются строгие требования по энергоэффективности.
Но как именно это работает? В каминах с прямой вентиляцией две жесткие дымоходные трубы, которые входят друг в друга, устанавливаются секциями длиной от 4 до 48 дюймов с коленами под углом 90 ° и 45 ° для обеспечения гибкости размещения. Внешний дымоход диаметром 8″ или 6 5/8″ окружает внутренний дымоход 4″.
Дымоход представляет собой воздуховод, используемый для вентиляции или отвода газов за пределы дома. В результате горения образуются вредные вещества, такие как окись углерода. Функция дымохода заключается в том, чтобы очистить внутреннюю часть вашего дома от опасных побочных продуктов горения. Угарный газ может опасно накапливаться внутри дома, если побочные продукты не вентилируются должным образом.
Внешняя труба всасывает свежий воздух для горения и передает его непосредственно на дно герметичной топки, где происходит воспламенение устройства, а внутренняя труба выходит наружу при включении газового камина.
Внешняя труба также помогает защитить близлежащие горючие элементы от тепла, передаваемого через систему.
Любое пламя или побочные продукты сгорания полностью изолированы от воздуха в вашем доме с помощью высокотемпературной стеклянной панели и защитного экрана, который изолирует каминный блок с прямой вентиляцией от внутренней части.
Основы прямой вентиляции
Камин
Усовершенствованная конструкция
Герметичные впуск и выпуск являются отличительными чертами каминов с прямой вентиляцией. Для эффективной конструкции эти устройства всасывают воздух снаружи дома, выводят наружу и излучают тепло внутрь. В результате на камины с прямым отводом меньше влияют изменения давления воздуха и сквозняки, чем на традиционные камины.
Вентиляционные системы
В зависимости от требований к установке и рекомендаций производителя, прямоточные металлические вентиляционные каналы могут быть жесткими или гибкими. Чтобы избежать препятствий или покрыть большие расстояния, эти вентиляционные отверстия могут иметь принудительную вентиляцию, проходить через внешнюю стену или выходить через крышу.
Для прямой установки дымохода каменная кладка не требуется, но вы должны соблюдать зазоры до горючих материалов в соответствии с рекомендациями производителя.
Проблемы с электричеством
Большинство каминов с прямой вентиляцией работают исключительно на газе и даже не нуждаются в электричестве для работы. Надежная конструкция стала возможной благодаря стоящему пилотному свету и простой, надежной системе милливольтных клапанов. Однако для таких функций, как вентиляторы, освещение или электронные системы зажигания, для более новых или более сложных каминов с прямым вентилированием может потребоваться источник электроэнергии.
Кроме того, прерывистое запальное зажигание (или IPI), используемое в большинстве новых устройств, использует электричество для включения контрольной лампы и запуска устройства. После использования пилот также выключается, чтобы сэкономить топливо и потушить оставшееся пламя.
Установка камина с прямой вентиляцией
Для обеспечения безопасной эксплуатации камины с прямой вентиляцией должен устанавливать обученный специалист.
Конфигурации с прямой вентиляцией всегда проверяйте на веб-сайте производителя устройства. Важно помнить, что каждый камин будет иметь определенную систему вентиляции, которую необходимо использовать для обеспечения правильной установки.
Опять же, лицензированный установщик упростит этот процесс, но руководство каждого камина будет содержать спецификации и схемы с описанием вариантов вентиляции. Несмотря на то, что системы прямого выпуска просты, мы знаем, что каждая установка может иметь свои особенности, которые могут создавать определенные проблемы при установке. Поэтому рекомендуется обратиться к сертифицированному установщику.
Насколько эффективен камин с прямой вентиляцией?
Камины с прямой вентиляцией являются энергоэффективными по нескольким причинам, в том числе потому, что они обеспечивают свое отопление и не требуют забора тепла и воздуха из окружающего пространства. Из-за этого некоторые из этих устройств работают с эффективностью до 70%. Кроме того, по сравнению с обычными или декоративными вентилируемыми газовыми бревнами, которые теряют большую часть своего тепла через дымоход, эти камины значительно более энергоэффективны.
Преимущества камина с прямой вентиляцией
Возгорание происходит в доме с традиционным газовым камином. Для сжигания пропана или природного газа необходимо, чтобы воздух в помещении выбрасывался через дымоход. Дымоход представляет собой вертикальную трубу, которая выбрасывает газы естественным путем, вытягивая их вверх и наружу через крышу здания. Теплый воздух естественно поднимается над более холодным воздухом, поэтому горячие газы поднимаются через дымоход и выходят наружу.
Традиционные газовые камины неэффективны, потому что они позволяют кондиционированному воздуху выходить из дома через отверстия в топке и открытые дверцы камина. Обратная тяга может возникнуть из-за их конструкции, например, если кухонный вентилятор высасывает воздух из дома. В отличие от выброса наружу, вредные газы могут быть втянуты обратно в дом разгерметизированным воздухом в помещении.
С точки зрения безопасности, эффективности и универсальности камины с прямой вентиляцией имеют ряд преимуществ перед обычными газовыми каминами.
В камине с прямым отводом топливо сжигается с наружным воздухом, а не с воздухом в помещении. Он всасывает наружный воздух через внешнюю камеру двойной вентиляционной трубы, а внутренняя камера этой трубы отводит дым. Естественный поток тепла создает обычную петлю; по мере того, как горячий воздух покидает трубу, помещение заполняется более плотным и холодным воздухом.
Сейф
Обратная тяга не является проблемой для каминов с прямой вентиляцией, поскольку нет необходимости в дымоходе через крышу. Вместо этого вы можете установить вентиляционную трубу через стену с герметизированным фланцем в качестве дополнительной меры безопасности.
Эффективный
Как и традиционные камины, камины с прямым отводом воздуха работают на природном газе или пропане, преобразовывая большую часть топлива в полезное тепло. Стеклянная дверь отделяет их от внутренних помещений, предотвращая значительные потери тепла.
Универсальный
Камины с прямой вентиляцией можно установить в любом месте дома, так как их можно установить через стену.
