Расчет деревянной балки перекрытия согласно СП 64.13330.2011

Примечание: Если нагрузка на балку вам уже известна, а вникать в теоретические основы расчета у вас нет никакого желания, то можете сразу воспользоваться калькулятором. Впрочем воспользоваться калькулятором можно и после того, как определены нагрузка и расчетное сопротивление.

Итак планируется междуэтажное перекрытие по деревянным балкам для дома, имеющего следующий план:

Рисунок 515.1. План помещений второго этажа.

1. Общий Расчет балки перекрытия санузла на прочность

Для того, чтобы рассчитать деревянную балку на прочность согласно требований СП, следует сначала определить множество различных данных на основании общих положений расчета балок.

1.1. Виды и количество опор

Деревянные балки будут опираться на стены. Так как мы не предусматриваем никаких дополнительных мер, позволяющих исключить поворот концов балки на опорах, то опоры балки следует рассматривать, как шарнирные (рисунок 219.

2).

Рисунок 219.2.

Примечание: Так как концы балок, опирающиеся на каменные стены, для уменьшения риска гниения балок как правило обрабатывают гидроизоляционными материалами, имеющими относительно малый модуль упругости, при этом глубина заделки концов балки в стену не превышает 15-20 см, то даже если на опорные участки таких балок будет опираться каменная кладка, то это все равно не позволяет рассматривать такое опирание, как жесткое защемление.

1.2. Количество и длина пролетов

Согласно плану, показанному на рисунке 515.1, для перекрытия в санузле (помещение 2-1) длина пролета будет составлять около:

l = 4.18 — 0.4 = 3.78 м

При этом балки будут однопролетными, а значит статически определимыми.

1.3. Система координат

Расчет будем производить используя стандартную систему координат с осями х, у и z. При этом балка рассматривается как стержень, нейтральная ось которого совпадает с осью координат х, а начало координат совпадает с началом балки. Соответственно длина балки измеряется по оси х.

1.4. Действующие нагрузки

Все возможные расчетные плоские нагрузки для такого перекрытия мы уже собрали:

q_рп = 212.46 кг/м²

q_рв = 195 кг/м²

Примечание: при объемной чугунной ванне, установленной посредине балок перекрытия, расчетное значение временной нагрузки может быть значительно больше.

Однако такие значения нагрузок можно использовать только при расчете монолитного перекрытия. В нашем же случае балки перекрытия представляют собой крайние или промежуточные опоры для многопролетных балок — досок настила и остального пирога перекрытия.

Таким образом для более точного определения нагрузки на наиболее загруженную балку следует точно знать, доски какой длины будут использоваться в качестве настила по балкам.

Если такого знания нет, то я рекомендую рассматривать наиболее неблагоприятный вариант, а именно — доски будут перекрывать 2 пролета, т.е. опираться на 3 балки перекрытия.

В этом случае наиболее нагруженной будет балка — промежуточная опора для таких досок — двухпролетных балок, соответственно значения нагрузок для такой балки следует увеличить в 10/8 = 1.25 раза или на 25%, тогда:

q_рп = 212.46·1.25 = 265.58 кг/м²

q_рв = 195·1.25 = 243.75 кг/м²

Если доски будут перекрывать 3 пролета, то значения нагрузок следует увеличить в 1.1 раза (253.4.4). При 4 пролетах — в 8/7 = 1.15 раза (262.7.10) и так далее, тем не менее остановимся на первом варианте, так оно надежнее.

Так как на рассчитываемое перекрытие действует только одна кратковременная нагрузка (особые нагрузки типа взрывной волны или землетрясения мы для нашего перекрытия не предусматриваем), то при рассмотрении основного сочетания нагрузок используется полное значение кратковременной нагрузки согласно СП 20. 13330.2011 «Нагрузки и воздействия» п.1.12.3, тогда:

q_р = 265.58 + 243.75 = 509.33 кг/м²

Так как балки рассчитываются не на плоскую, а на линейную нагрузку, то при шаге балок 0.6 м расчетная линейная нагрузка на балку составит:

q_рл = 509.33·0.6 = 305.6 кг/м

1.5. Определение опорных реакций и максимального изгибающего момента

Так как загружение балки равномерно распределенной нагрузкой — достаточно распространенный частный случай, то для определения опорных реакций можно воспользоваться готовыми формулами:

А = В = ql/2 = 305.6·3.78/2 = 577.6 кг

М_max = ql²/8 = 305.6·3.78²/8 = 545.82 кгм или 54582 кгсм

1.6. Построение эпюр поперечных сил и изгибающих моментов

В нашем частном случае, когда нагрузка является равномерно распределенной, можно опять же воспользоваться готовыми эпюрами, благо их для такого случая построено уже множество:

Рисунок 149. 7.2. Эпюры поперечных сил и моментов, действующих в поперечных сечениях

Для большей наглядности можно нанести полученные значения поперечных сил (опорные реакции — это и есть значения поперечных сил в начале и в конце балки) и максимального изгибающего момента на эпюры.

Примечание: В данном случае эпюра моментов помечена знаком минус, просто потому, что откладывается снизу от оси координат

х. А вообще знак для моментов принципиального значения не имеет, так как при действии момента всегда есть и растянутая и сжатая зона поперечного сечения. Таким образом наиболее важно понимать, где при действии момента будет растянутая, а где сжатая зона сечения. Впрочем для деревянных балок это большого значения не имеет.

1.7. Определение требуемого момента сопротивления

Согласно СП 64.13330.2011 «Деревянные конструкции» п.6.9 расчет изгибаемых элементов, обеспеченных от потери устойчивости плоской формы деформирования, следует производить, исходя из следующего условия:

M/W_расч ≤ R_и (или R

и_{д. ш.}) (533.1)

где М — расчетное значение изгибающего момента. В нашем случае (для балки постоянного сечения при действии равномерно распределенной нагрузки) достаточно проверить балку на действие максимального изгибающего момента. В общем случае при достаточно сложной комбинации различных нагрузок или для балок переменного сечения могут потребоваться проверки на прочность в нескольких сечениях. Для определения момента в этих сечениях и используется эпюра моментов.

R_и — расчетное сопротивление древесины изгибу. Определение расчетного сопротивления древесины в зависимости от различных факторов — отдельная большая тема. В данном случае ограничимся тем, что при использовании балок из цельной древесины — сосны 2 сорта расчетное сопротивление изгибу для балок перекрытия санузла может составлять

R_и = 113.3 кгс/см².

R^и_д.ш. — расчетное сопротивление для элементов из однонаправленного шпона, но так как в данном случае мы рассматриваем балку из цельной древесины, то возможные значения клееных элементов нас не интересуют

W_расч

— расчетный момент сопротивления рассматриваемого поперечного сечения. Для элементов из цельной древесины W_расч = W_нт, где W_нт — момент сопротивления рассматриваемого сечения с учетом возможных ослаблений — момент сопротивления нетто.

Так как для рассчитываемых балок не предусматривается никаких ослаблений в зоне максимального загружения (гвозди крепления досок перекрытия не в счет), то требуемый по расчету момент сопротивления поперечного сечения балки можно определить, преобразовав соответствующим образом формулу (533.1):

W_расч ≥ М/R_и = 54582/113.3 = 481.73 см³

1.8. Определение геометрических параметров сечения

Так как мы предварительно приняли прямоугольное поперечное сечение балок, имеющее размеры b — ширину и h — высоту, то задавшись значением одного из этих параметров, мы можем определить значение другого.

Если принять ширину балок 10 см, исходя из сортамента производимых в ближайших окрестностях лесоматериалов, то требуемую высоту поперечного сечения можно определить по формуле:

(147.4)

h_тр = √6·481.73/10 = 17 см.

Исходя из все того же сортамента, высоту балок следует принять не менее 20 см. Также можно уменьшить шаг балок, например при шаге балок 0.45 м значение расчетного момента сопротивления составит не менее

W_расч = 0.5·481.73/0.6 = 361.3 см³

и тогда минимально допустимая высота сечения

h_тр = √6·361.3/10 = 14.72 см.

А значит можно принять высоту балок равной 15 см. Впрочем, возможны и другие варианты подхода, например, более точно учесть количество пролетов, перекрываемых досками, это позволит уменьшить значение нагрузки на 10-15%.

2. Определение прогиба

Так как для однопролетных балок с шарнирными опорами значение прогиба может стать определяющим, то я рекомендую определять прогиб сразу после определения параметров сечения.

При действии равномерно распределенной нагрузки на однопролетную балку с шарнирными опорами значение прогиба без учета влияния поперечных сил можно определить по следующей формуле:

f₀ = 5ql⁴/(384EI)

где q — нормативное значение нагрузки.

Значения плоских нормативных нагрузок, необходимые для определения прогиба, мы уже определили при сборе нагрузок. Они составляют:

q_нп = 171.6 кг/м²

q_нв = 150 кг/м²

Соответственно с учетом шага балок 0.6 м и перераспределения опорных нагрузок линейная нормативная нагрузка составляет:

q_нл = 0.6·1.25(171.6 + 150) = 241.2 кг/м (2.412 кг/см)

Е = 10⁵ кгс/см², модуль упругости древесины, принимаемый по СП 64.13330.2011 «Деревянные конструкции».

I = bh³/12 = 10·20³/12 = 6666. 67 см⁴, — момент инерции рассматриваемого прямоугольного сечения балки.

Тогда

f₀ = 5·2.412·378⁴/(384·10⁵·6666.67) = 0.962 см

При действии равномерно распределенной нагрузки на балку значение коэффициента с, учитывающего влияние поперечных сил на значение прогиба, составит согласно таблицы Е.3:

с = 15.4 + 3.8β (533.2)

Так как высота балки у нас постоянная величина, то β =1 = k и соответственно

с = 15.4 + 3.8 = 19.2

Тогда при высоте балки h = 0.2 м и пролете l = 3.78 м (h/l = 0.053) значение прогиба с учетом поперечных сил составит:

f = f_o[1 + c(h/l)²]/k = 0.962[1 + 19.2·0.053²]/1 = 1.01 см

Предельно допустимое значение прогиба деревянных балок междуэтажного перекрытия согласно таблицы 19 СП 64. 13330.2011 «Деревянные конструкции» составляет f_д = l/250 = 387/250 = 1.55 см.

Необходимые требования по максимально допустимому прогибу нами соблюдены, мы можем продолжать расчет.

1.9. Проверка по касательным напряжениям (прочность по скалыванию)

При изгибе в сечениях, поперечных и параллельных нейтральной оси балки, будут действовать касательные напряжения. В деревянных балках это может привести к скалыванию древесины вдоль волокон. поэтому касательные напряжения т не должны превышать расчетного сопротивления R_ск скалыванию:

т = QS’_бр/b_расI_бр ≤ R_ск (R^ск_д.ш.) (533.3)

где Q — значение поперечной силы в рассматриваемом поперечном сечении, определяемое по эпюре моментов. В нашем случае максимальные касательные напряжения будут действовать на опорах балки, Q = 557. 6 кг

S’_бр — статический момент брутто (т.е. без учета возможных ослаблений сечения) сдвигаемой (скалываемой) части сечения. Статический момент определяется относительно нейтральной оси балки.

b_рас — расчетная ширина сечения рассматриваемого элемента конструкции. В данном случае у нас ширина балки равна b_рас = 10 см.

R_ск — расчетное сопротивление древесины скалыванию. Как и при определении расчетного сопротивления изгибу значение, определенное по таблице 3, следует дополнительно умножить на ряд коэффициентов, учитывающих различные факторы. Впрочем факторы у нас не изменились и потому согласно п.5.а) и определенным ранее коэффициентам расчетное сопротивление скалыванию составит:

R_ск = 1.6·0.9·0.95 = 1.368 МПа (13.95 кгс/см²)

I_бр — момент инерции брутто, т. е. опять же определяемый без учета возможных ослаблений сечения. В данном случае момент инерции брутто совпадает с определенным ранее моментом инерции.

Впрочем, для балок прямоугольного сечения нет большой необходимости при подобных расчетах определять как статический момент полусечения, так и момент инерции. По той причине, что максимальные касательные напряжения действуют посредине высоты балки и составляют:

т = 1.5Q/F (270.3)

Тогда

т = 1.5·557.6/(10·20) = 4.182 кг/см² < 13.95 кг/см²

Требование по прочности по скалыванию соблюдается, причем с 3-х кратным запасом.

На этом расчет деревянной балки постоянного сплошного сечения, устойчивость которой из плоскости изгиба обеспечена другими элементами конструкции, можно считать законченным. Во всяком случае никаких дополнительных требований Сводом Правил в таких случаях не предъявляется.

Тем не менее я рекомендую дополнительно проверить опорные участки балки

1.

10. Проверка на прочность опорных участков балки

Любая балка в отличие от показанной на рисунке 219.2 модели имеет опорные участки. На этих опорных участках действуют нормальные напряжения в сечениях, параллельных нейтральной оси балки.

Распределение нормальных напряжений на этом участке зависит от множества различных факторов, в частности от угла поворота поперечного сечения балки на опоре, длины опорных участков и т.п.

Если для упрощения расчетов принять линейное изменение нормальных напряжений от максимума до 0, то примерное значение максимальных нормальных напряжений на опорных участках можно определить по следующей формуле:

σ_у = 2Q/(bl_оп) ≤ R_cм90 (533.4)

где Q — значение поперечной силы согласно эпюры «Q», как и прежде оно составляет Q = 557.6 кг;

b — ширина балки b = 10 см;

l_оп — длина опорного участка, из конструктивных соображений примем l_оп = 10 см;

2 — коэффициент учитывающий неравномерность распределения напряжений на опорном участке;

R_cм90 — расчетное сопротивление смятию поперек волокон. Согласно п.4.а) таблицы 3 и с учетом поправочных коэффициентов расчетное сопротивление смятию поперек волокон составит:

R_см90 = 4·0.9·0.95 = 3.42 МПа (34.8 кгс/см²)

Тогда

2·557.6/(10·10) = 11.15 кг/см² < 34.8 кг/см²

Как видим условие по прочности на опорных участках также соблюдается и снова с хорошим 3-х кратным запасом.

И теперь расчет балки перекрытия санузла можно действительно считать законченным.

Дополнительные проверки на прочность в местах действия сосредоточенных нагрузок здесь не требуются как минимум потому, что при принятой расчетной схеме сосредоточенные нагрузки отсутствуют. Да и рассматривать плоское напряженное состояние балки для определения максимальных напряжений при постоянном сплошном прямоугольном сечении балки и принятой схеме нагрузок и опор на мой взгляд также не требуется.

несущая способность, на двух опорах, пример

В современном индивидуальном строительстве деревянные балки используются почти в каждом проекте. Найти постройку, в которой не используются деревянные перекрытия, практически невозможно. Деревянные балки применяются и для устройства полов, и в качестве несущих элементов, как опоры для межэтажных и чердачных перекрытий.

Формула расчета прогиба балки.

Известно, что деревянные балки, как и любые другие, могут прогибаться под воздействием различных нагрузок. Эта величина – стрелка прогиба – зависит от материала, характера нагрузки и геометрических характеристик конструкции. Небольшой прогиб вполне допустим. Когда мы ходим, например, по деревянному настилу, то чувствуем, как пол слегка пружинит, однако если такие деформации незначительны, то нас это мало беспокоит.

Насколько можно допустить прогиб, определяется двумя факторами:

Прогиб не должен превышать расчетных допустимых значений.
Прогиб не должен мешать эксплуатации здания.

Чтобы узнать, насколько будут деформироваться деревянные элементы в конкретном случае, нужно произвести расчеты на прочность и жесткость. Подробные и детальные расчеты такого рода – это работа инженеров-строителей, однако, имея навык математических вычислений и зная несколько формул из курса сопротивления материалов, вполне можно самостоятельно рассчитать деревянную балку.

Вспомогательная таблица для расчета количества балок.

Любая постройка должна быть прочной. Именно поэтому балки перекрытия проверяют в первую очередь на прочность, чтобы конструкция могла выдерживать все необходимые нагрузки, не разрушаясь. Кроме прочности конструкция должна обладать жесткостью и устойчивостью. Величина прогиба является элементом расчета на жесткость.

Прочность и жесткость неразрывно связаны между собой. Вначале делают расчеты на прочность, а затем, используя полученные результаты, можно сделать расчет прогиба.

Чтобы правильно спроектировать собственный загородный дом, необязательно знать полный курс сопротивления материалов. Но углубляться в слишком подробные вычисления не стоит, как и просчитывать различные варианты конструкций.

Чтобы не ошибиться, лучше воспользоваться укрупненными расчетами, применяя простые схемы, а высчитывая нагрузки на несущие элементы, всегда делать небольшой запас в большую сторону.

Алгоритм вычисления прогиба

Рассмотрим упрощенную схему расчета, опуская некоторые специальные термины, и формулы для расчета двух основных случаев нагружения, принятых в строительстве.

Нужно выполнить следующие действия:

Составить расчетную схему и определить геометрические характеристики балки.
Определить максимальную нагрузку на этот несущий элемент.
При необходимости проверить брус на прочность по изгибающему моменту.
Вычислить максимальный прогиб.

Расчетная схема балки и момент инерции

Расчетную схему сделать довольно просто. Нужно знать размеры и форму поперечного сечения элемента конструкции, способ опирания, а также пролет, то есть расстояние между опорами. Например, если вы укладываете опорные брусья перекрытия на несущие стены дома, а расстояние между стенами 4 м, то пролет будет l=4 м. 4.

Здесь нужно обратить внимание на то, что момент инерции прямоугольного сечения зависит от того, как оно сориентировано в пространстве. Если брус положить широкой стороной на опоры, то момент инерции будет значительно меньше, а прогиб – больше. Этот эффект каждый может прочувствовать на практике. Все знают, что доска, положенная обычным способом, прогибается гораздо сильнее, чем та же доска, положенная на ребро. Это свойство очень хорошо отражается в самой формуле для вычисления момента инерции.

Определение максимальной нагрузки

Для определения максимальной нагрузки на балку нужно сложить все ее составляющие: вес самого бруса, вес перекрытия, вес обстановки вместе с находящимися там людьми, вес перегородок. Все это нужно сделать в пересчете на 1 пог.м балки. Таким образом, нагрузка q будет состоять из следующих показателей:

Расчет на смятие опорных участков балки.

вес 1 пог.м балки;
вес 1 кв.м перекрытия;
временная нагрузка на перекрытие;

нагрузка от перегородок на 1 кв.

3/48*E*J, где:

F – сила давления на брус, например, вес печи или другого тяжелого оборудования.

Модуль упругости Е для разных видов древесины различен, эта характеристика зависит не только от породы дерева, но и от вида бруса – цельные балки, клееный брус или оцилиндрованное бревно имеют различные модули упругости.

Подобные вычисления могут производиться с различными целями. Если вам нужно просто узнать, в каких пределах будут находиться деформации элементов конструкции, то после определения стрелки прогиба дело можно считать завершенным. Но если вас интересует, насколько полученные результаты соответствуют строительным нормам, то необходимо выполнить сравнение полученных результатов с цифрами, приведенными в соответствующих нормативных документах.

Расчет деревянной балки перекрытия

Предлагаем вашему вниманию онлайн калькулятор расчета деревянных балок перекрытия. Этот удобный и эффективный строительный калькулятор поможет вам легко и точно произвести один из самых трудных конструкционных расчетов.

Деревянные балки межэтажного перекрытия являются несущей конструкцией. Они воспринимают нагрузку, ложащуюся на межэтажное перекрытие, и, таким образом, от их надежности в значительной степени зависит сохранность здания и безопасность его обитателей. Расчет деревянной балки перекрытия необходим для того, чтобы определить, выдержит ли балка с определенными характеристиками предполагаемую вертикальную нагрузку или же вычислить, какую именно вертикальную нагрузку способна выдержать деревянная балка с заданными характеристиками. Без такого расчета строительство или реконструкция дома с использованием деревянных балок представляются слишком рискованными – слишком слабая балка может в любой момент привести к обрушению перекрытия, а это грозит и огромным материальным ущербом и, что гораздо страшнее, к человеческим жертвам. С другой стороны, слишком большие и тяжелые балки – это и лишние расходы, и лишняя нагрузка на несущие стены и фундамент дома. Следовательно, расчет сечения деревянной балки перекрытия должен быть максимально точным, в чем вам и поможет данный онлайн-калькулятор.

Еще один важный вид строительных расчетов, касающийся балок перекрытия – расчет прогиба деревянной балки. Даже если балка достаточно прочна, чтобы не переломиться, под постоянной нагрузкой она может постепенно прогнуться. А это портит вид потолка и создает различные неудобства. Да и жить под прогнувшимися балками, даже будучи уверенным в их прочности, не слишком приятно. Согласно стандартным нормам прогиб не должен быть более 1/250 длины деревянной балки. Калькулятор расчета деревянных балок поможет вам точно подсчитать величину расчетного прогиба балки при заданных габаритах и типе древесины.

Похожее

Расчет несущей способности и прогиба деревянных балок: Инструкции +Фото и Видео

Расчет несущей способности и прогиба деревянных балок. Для строительства деревянного дома потребуется провести расчет несущей способности деревянной балки. Не менее важное значение в терминологии строителей уделяется определению прогиба. Без хорошего математического анализа каждого из параметров невозможно выстроить красивый и надежный дом из бруса. Именно по этой причине перед началом строительства очень важно, чтобы был правильно рассчитан прогиб балок из дерева.

Такие расчеты будут залогом того, что ваша постройка будет надежной и качественной.

Что требуется для правильного расчета?

Расчет деревянной балки на прогиб и несущей способности не такая простая задача, как может показаться кому-то вначале. Чтобы понять, какое количество досок вам потребуется, а также, какого они должны быть размера, следует потратить много времени, или же просто использовать специальную программу-калькулятор для расчета.

Для начала следует замерить пролет, который вы хотите перекрыть деревянными балками, а после уделить особое внимание способу фиксации. Очень важно, как глубоко будут заходить в стену фиксирующие элементы. Только после проведения всех подобных операций вы сможете заняться расчетом несущей способности и прогиба деревянных балок и остальных параметров, которые не менее важны при строительстве.

Длина

Перед началом расчета прогиба и несущей способности узнайте, какова длина каждой доски из дерева. Такой параметр определен длиной пролета, и все же это еще не все. Все подсчеты должны быть выполнены с определенным запасом.

Обратите внимание, что, если деревянные балки будут заделаны в стены, это будет влиять на их длину и остальные расчеты.

Материал

При проведении подсчета немаловажное значение имеет материал, из которого вы хотите построить дом. Если вы выбрали в качестве основного материала кирпич, доски должны будут быть вмонтированы в гнезда, и приблизительная глубина при этом должна быть от 10 до 15 см. если же речь идет о постройке из дерева, параметры, которые описаны в СНиП, кардинально меняются. В таком случае будет достаточно глубины в 7-9 см. Но учтите, что из-за этого изменится конечная несущая способность.

Если при монтаже будут использованы кронштейны или хомуты, то длина досок и бревен должна соответствовать проему. Если говорить проще, вам нужно рассчитать расстояние от одной стены до другой и тогда вы узнаете, какова несущая способность конструкции в целом.

Важно! При создании ската крыши за стены следует выносить бревна на 0,3-0,5 метра. Это обязательно нужно будет учитывать при подсчете способности конструкции противостояния различным нагрузкам.

Но не все зависит от того, что хочет воплотить архитектор, если дело касается одной лишь математики. Для обрезной доски допустима максимальная длина в 600 см., иначе несущая способность ухудшится и прогиб станет только больше.

Клееный брус

Не редкость, что у домов есть пролеты от 10 до 12 метров. Для осуществления этого используют клееный брус. Он бывает прямоугольным или двутавровым. Еще для надежности можно использовать опоры, и для этого идеально подойдут колоны или дополнительные стены.

Полезный совет! Большинство строителей, если требуется перекрыть длинный пролет, используют фермы.

Методология расчета – общая информация

При расчете деревянной балки на прогиб следует помнить, что для малоэтажного строительства не редкость использование однопролетных балок. Длина всех элементов может быть разной и в большом диапазоне. Чаще всего она зависит от того, какие параметры строения, которое вы хотите возвести.

Обратите внимание, что калькулятор на расчет деревянной балки на прогиб, который есть в конце этой статьи, даст возможность высчитать каждое из значений без временных затрат. Для использования программы введите все известные базовые данные.

В качестве несущих элементов конструкции используют деревянные бруски, у которых высота сечения от 14 до 25 см, а толщина от 5,5 до 15,5 см. Эти параметры используются чаще всего при расчете. Очень часто строители-профессионалы для усиления конструкции используют такое прекрасное дополнение, как перекрестная схема монтажа балок. Такая методика дает самые лучшие результаты при небольших временных и материальных затратах.

Если рассмотреть длину идеального пролета при выведении значения несущей способности деревянных балок, то ограничьте фантазию вашего архитектора параметрами от 2,5 до 4 метров.

Важно! Оптимальным вариантом сечения для деревянной балки считается та площадь, у которой соотношение высоты к ширине как 1,5 к 1.

Расчет прогиба и несущей способности

Хочется отметить, что за много лет строительства был выработан следующий алгоритм расчета, который используют чаще всего для расчета несущей способности деревянных балок: М/W<=R_д

В этой формуле значения переменных таковы:

Буква М – это изгибающий момент, который измеряется к кг/с*м.
W является значением момента сопротивления, и его единица измерения – это см³.

Расчет прогиба – это та часть, указанная выше формулы, и на этот показатель указывает переменная М. для того, чтобы узнать этот параметр, используют такую формулу: М=(ql²)/8

В этой формуле для расчета есть две основные переменные, но они и определяют какова будет несущая способность балки из дерева:

Обозначение q указывает на нагрузку, которую доска в состоянии выдержать.
А вот буква l является длиной одной из деревянных балок.

Обратите внимание, что расчет прогиба и несущей способности деревянной балки во многом зависит от выбранного материала и метода его обработки.

Насколько важны параметры расчета

Описанные выше параметры очень важны для прочности конструкции в целом. Все дело в том, что одно й лишь стойкости бруса не хватит для обеспечения надежной и долгой службы, так как со временем прогиб из-за нагрузки может возрасти.

А он, в свою очередь, не просто будет портить красивый внешний вид перекрытия. Если этот параметр будет больше, чем 0,004 об всей длины перекрытия, то вероятность образования аварийного положения возрастает в несколько десятков раз.

Для чего нужен калькулятор

Установленный ниже калькулятор поможет рассчитать прогиб за пару секунд, а также несущую способность балки из дерева и многие другие параметры. С вас лишь требуется ввести данные, и вы мгновенно получите все расчеты по вашему будущему дому.

Балки перекрытия деревянные: расчет калькулятором, онлайн

Деревянные балки перекрытия являются главной несущей конструкцией любого дома, расположенной между этажами и отвечающей за прочность полов.

Представленная система выполняет функции распределения нагрузки между стенами здания.

Перед использованием такой деревянной системы нужно произвести с особой тщательностью расчет.

Содержание статьи

Виды балок

Наиболее часто встречаемыми деревянными перекрытиями в частном строительстве считаются:

панельные системы;
монолитные системы.

Для деревянных зданий чаще всего используются конструкции из дерева.

Преимущества балок из дерева:

легкость;
возможность выполнения работы при любой температуре воздуха;
теплотехнические и акустические качества.

Перекрытия могут быть чердачными и междуэтажными.

Применение того или иного типа конструкции зависит от самого здания.

Перекрытия, которые делят прохладный чердак и теплые помещения, должны иметь хорошую термоизоляцию и шумоизоляцию.

А система между этажами делит соседние помещения, температура в них обычно одинакова.

Поэтому утеплять такие перекрытия нет особой надобности, прокладывают только изоляцию от шума.

Исключением считаются конструкции на цокольном этаже, где, не считая термоизоляции, можно использовать и гидроизоляцию.

Водонепроницаемыми они должны быть в ванных комнатах, душевых и санузлах.

Данные перекрытия состоят из 2-х частей: ограждающего наполнения и несущей системы.

Брусья считаются ведущими элементами несущей системы.

Расчет деревянных балок перекрытия

Просмотрев это полезное видео, вы узнаете, как производить расчет балок с помощью программы.

Смотрим:

Перекрытия из деревянных балок — это экономный вариант для собственного дома.

Они легче железобетонных и имеют невысокую теплопроводность.

Расчет материала выполняется по следующей методике.

Требуемая крепость на извив достигается при соблюдении соотношения 5:7.

Это значит, что в случае, если высота опоры составляет 7 мер, то требуемая ширина – 5 мер.

Это соответствие – высочайшая крепость на извив и кручение.

В противном случае вполне вероятно появление прогибов.

1/200 – 1/300 длины – это граница разрешенных коэффициентов прогиба балки.

Таким образом, для доски длиной в 600 метров дозволенный прогиб составляет 2-3 см.

С нижней стороны балки снимите часть древесной породы рубанком.

Сточить надо величину допустимого прогиба.

То есть опора обязана принять форму арки.

Это позволит в будущем не волноваться о возможности прогиба потолков.

Вследствие установки балки вы увидите, что она изогнута вверх.

В этом ничего страшного нет, ведь со временем нагрузка выровняет перекрытие.

Опора еще имеет личный вес.

Учтите это при расчетах.

Для перекрытий между этажами берите доски с весовой нагрузкой 190 кг/м².

Более 220 кг/м² использовать не рекомендуется.

Нагрузка же «эксплуатационная» подразумевает 200 кг/м².

Сама укладка должна выполняться по краткому пролету шагом каркасных стоек.

Перед тем, как сделать разрез деревянной балки, нужно учесть некоторые моменты:

длина доски должна отвечать 1/16 ширины пролета;
ширина в границах — 1/3-1/2 расчетного пролета.

Пороги для ламината очень легко прикрепить самому. Убедиться в этом можно, зайдя на наш сайт по строительству и ремонту.
Интересные отзывы о системе тёплого пола Калео можно прочитать здесь. Узнайте на самом деле, что же это за пол!

Большое количество деревянных перекрытий между этажами может потребоваться, исходя из таких показателей:

какая применена система для перекрытия;
какой был применен теплоизолятор.

Величина нагрузки составит приблизительно 220-230 кг/м².

Нагрузки, которые оказывают временное воздействие на чердачное перекрытие, будут равны 100 кг/м², а на междуэтажное перекрытие — 200 кг/м².

Несущая дееспособность балок зависит от длины их пролета и нагрузок, действующих на них.

Поэтому расстояние между деревянными опорами делают в пределах 0,5-1 м.

Оптимальные показатели будут следующими:

величина балки: высота 15-18 см, а толщина 5 см;
расстояние между опорами составит 40-60 см с внедрением минераловатного утеплителя.

Чтобы избежать загнивания брусьев, нужно выбирать только ту породу, которая очищена от коры, с влажностью не более 20 %.

Не допускается наличие брака на деревянных опорах:

большое число сучков;
косослой;
свилеватость.

Балки обязательно должны подвергаться противопожарной обработке и антисептированию.

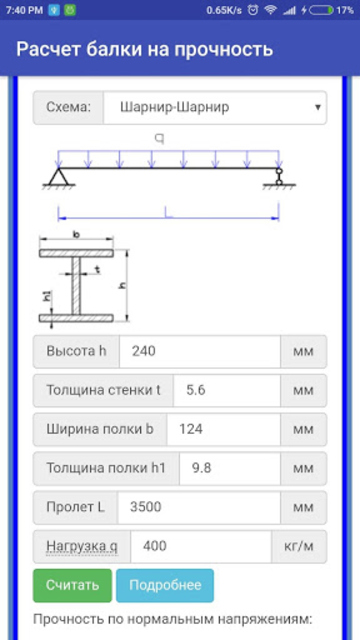

Расчет перекрытий онлайн с помощью программы

В расчете деревянных конструкций онлайн можно учесть нагрузки на несущие системы.

Надо элементарно установить материал, длину и ширину балки.

Можно посчитать нагрузки на опору в метре, высчитать наибольший прогиб и количество брусьев, необходимых для монтажа крыши.

Также быстро можно получить расчёт деревянных балок перекрытия с помощью калькулятора, если нет возможности произвести его онлайн или с помощью специальной программы.

Выводы

Квалифицированный расчет может проводиться только специалистом: инженером-строителем или архитектором.

При проектировании предусматривается много различных моментов.

Важным считается и наличие практического опыта у исполнителей.

Точные расчетные данные дают возможность держать весь процесс под контролем.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

Расчет длины балки перекрытия. Применение деревянных ферм, достоинства и недостатки. Типы и виды деревянных перекрытий

Раздел : Перекрытия

Перекрытия первого этажа между подвалом или подполом выполняются как правило либо из специальных плит перекрытия, либо по балкам опирающимся на достаточно часто стоящие опорные столбики. Это решает многие проблемы по их расчету, устройству и дальнейшей эксплуатации. Но балки межэтажный перекрытий опираются только своими краями на стены помещений и не имеют никаких дополнительных опор. Поэтому к их устройству требуется более тщательный подход.

Для устройства балок перекрытия следует применять только уже сухую древесину, как минимум 1 года сушки на воздухе, лучше – 2-3 года. Те, кто укладывает балки из свежеспиленного леса «этого года» рискует получить большой провис балок даже при их небольшой длине. Как правило, для балок применяют древесину хвойных пород, причем ее комлевую часть, содержащую минимальное количество сучков.

В зависимости от планируемой нагрузки на перекрытие выбирают частоту укладки балок перекрытия. Как правило, это не реже 1 метра, а обычно чаще.

Самое прочное на изгиб сечение деревянной балки 5: 7. Т.е. 7 мер в высоту балки, 5 мер в ширину. Такая балка прочна и на изгиб, и на кручение. Если балка будет более широкой, чем высокой — они будет иметь излишний прогиб. А если наоборот – у нее возникнет тенденция к изгибу в сторону под нагрузкой. Так, из имеющихся «стандартных» типоразмеров пиломатериалов весьма удобно использовать либо брус с сечением 10 х 15 см, либо сшитые между собой пару досок-«пятидесяток» (50 х 150 мм).

Балка прогибается под тяжестью собственного веса под тяжестью нагрузки более высокого этажа (мебели, пола… и т.д.). При этом следует бороться не с прогибом как с явлением, но следует учитывать его и просчитывать заранее. Для этого поступают следующим образом.

Допустимый прогиб балки считается 1/200 – 1/300 от ее длины. Т.е. балка длиной в 6 метров прогнется примерно на 2-3 см. Что бы потолок нижнего этажа не опускался вниз «пузырем», то балку подтесывают со стороны обращенной вниз рубанком на эту величину так, что бы выбрать 2-3 см. древесины. Т.е. придают балке как бы вид арки. Концы балки остаются прежними, а в середине она становится тоньше на 2-3 см. После укладки такая балка будет слегка выгнута вверх, но довольно быстро под нагрузкой она станет практически горизонтальной.

Обычно при расчете деревянных балок считают, что ее сечение должно быть не хуже 1/25 ее длины. Например, 6-ти метровое перекрытие должно быть не менее 24-25 см в толщину. При ширине балки 15 – 18 см, соответственно. Поскольку выдерживать такие параметры затруднительно (из-за отсутствия пиломатериалов таких размеров), производят их набор из более мелкоразмерных (по сечению) материалов. При этом действует обычно следующие правила.

1) Уложенные рядом балки одной высоты суммируют свои «нагрузки». Т.е. если одна балка выдерживает 400 кг, то 2 балки — 800 кг.

2) Балки уложенные одна на другую (по вертикали) и скрепленные между собой выдерживают нагрузку в 4 раза больше, чем каждая из них. Поэтому выгоднее наращивать балки по высоте, чем толщине. Т.е. те же 2 балки, но положенные не рядом, а друг на друга выдержат уже 1600 кг, а не 800.

Разумеется, следует учитывать и возможность изгиба слишком высокой и узкой балки. Поэтому при оптимальном соотношении высоты к ширине 1,4 не следует превышать его значение более чем до 2,0 – 2,5 при условии надежного закрепления балки по всей длине.

Особо следует упомянуть необходимость тщательного скрепления балок друг с другом при их вертикальном соединении. Известна, т.н. балка Деревягина. В ней два бруса соединялись между собой при помощи шкантов и шпонок (примерно так же, как при укладке стен из бруса). Смысл этого — в устранении продольного смещения балок друг относительно друга при изгибе. Т.е. балки становятся как бы монолитным элементом, что и придает им дополнительную жесткость. Добиться подобной жесткости можно и более современными методами, например, с помощью клея, шкантов, шпилек и специальных металлических пластин.

Однако на увеличение высоты балок накладывает серьезные ограничения требования по рациональному использованию пространства дома. Поэтому более 20-30 см балки не делают (кому нужны перекрытия толщиной в пол-метра…). Следовательно, для увеличения несущей способности балок и перекрытий используют их более частую укладку. При этом важно учитывать несущую способность балок из расчета на 1 м2 перекрытия. И при этом оказывается выгоднее использовать более узкие, но высокие балки. Посудите сами:

Например для перекрытия 5 метрового пролета с нагрузкой 1200 кг потребуются 2 балки с сечением 200 х 150 мм уложенные через 1 метр. Их можно заменить 3-мя балками 200 х 70 мм, через пол-метра (выигрыш по объему пиломатериалов 30% !) или 4-мя балками 200 х 50. (выигрыш 34%)

Поскольку пиломатериал продается «по объему», правильный расчет балок может существенно снизить затраты на их устройство без потери качества и несущих свойств перекрытия.

Ниже я привожу примерную таблицу, которая поможет вам правильно выбрать сечения балок при устройстве межэтажных и чердачных перекрытий.

Разумеется, следует делать поправки и на изменение нагрузки, на качество материала, изменение частоты укладки балок и отклонения их от типовых размеров.

Константин Тимошенко

Расчет нагрузки на балку перекрытия – это важнейший этап в проектировании. Об этом говорит тот факт, что студентов строительных специальностей на протяжении всего периода обучения натаскивают на решение подобных задач. Допущенная ошибка может вылиться в полное обрушение здания, обвал перекрытия и абсолютную непригодность здания к дальнейшей эксплуатации. Именно поэтому расчет деревянных балок перекрытия онлайн-калькулятор выполняет с учетом всех существующих ныне норм.

Балки перекрытия

В частном строительстве в качестве лагов перекрытия используют деревянный брус. Дерево как строительный материал имеет больше достоинств, чем недостатков. Единственное, что настораживает при выборе – это горючесть древесины. В корне неверно считать, что бетон не горит. Он начинает трескаться при температуре 250 – 300 градусов, а при температуре 550 градусов перекрытия осыпаются. Дерево, обработанное специальными составами, загорается очень медленно, и даже обугленные брусья могут служить надежной опорой еще многие годы.

Такая надежность возможна только в том случае, если брус уложен с запасом прочности. При эксплуатации деревянные брусья работают на изгиб и должны выдерживать постоянную нагрузку. К таковым относится все, что лежит над перекрытием: пол, перегородки, мебель, техника люди и так далее. Нормы требуют нагрузки брать с запасом. Расчет деревянных балок перекрытия онлайн калькулятор осуществляет для того, чтобы найти такое сочетание длины и сечения, при которых прочность будет оптимальной.

Калькулятор расчета деревянных балок перекрытия

Формулы и элементы расчета

Калькулятор при расчетах использует следующие исходные данные:

длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.

Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
распределенное усилие – зависит от величины предполагаемой нагрузки;
прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.

Допуски при расчетах

Расчет несущих деревянных балок перекрытия онлайн-калькулятор производит с целью выявления допусков. Результатом подбора являются такие определения, как запас по прочности и запас по прогибу, который выражается в кратных единицах. Иными словами, чем больше у результата запас прочности, тем лучше. Однако для рационального строительства и недопущения перерасхода следует стремиться к значению коэффициентов от 1,5 до 3.

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров . В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным . Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание ! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание ! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W

Расшифруем значение каждой переменной в формуле:

Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
W обозначает момент сопротивления. Единицы измерения см 3 .

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql 2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

Символ q показывает нагрузку, которую способна выдержать доска.
В свою очередь буква l — это длина одной деревянной балки.

Внимание ! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб

Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия , то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Перед сооружением прочного и надежного деревянного перекрытия необходимо выполнить ряд расчетов, чтобы определить параметры конструкции. Основная цель расчета – вычислить оптимальное соотношение размера сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Она приравнивается к ширине пролета, который нужно перекрыть. В свою очередь, для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них.

Перед выполнением расчетов проводится измерение исходных параметров конструкции. Также следует заранее продумать особенности конструкции: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрываться с учетом запаса на углубление в стены для закрепления. Глубина погружения в стены определяется с учетом материалов, использованных для строительства дома, и типа пиломатериалов, используемых для изготовления балок. Для кирпичных или блочных стен глубина заделывания элементов будет оставлять 10 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в деревянном доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.

Если для закрепления балок будут использованы специальные вспомогательные крепежные элементы (кронштейны, хомуты, уголки), то можно принимать за длину балок размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях для формирования ската крыши балки выходят из стен наружу. При этом ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выпуск наружу должен составлять 30-50 см.

Оптимальная величина пролета, пригодного для перекрытия деревянными балками, составляет от 2,5 до 4 м. Максимальная допустимая длина пролета, перекрываемого необрезной доской или брусом, 6 м. Для перекрытия пролетов от 6 до 12 м требуется использовать только современный прочный материал – клееный брус. Из него могут быть выполнены двутавровые или прямоугольные балки. Использовать доску или обычный брус можно только при условии установки промежуточных опор, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на перекрытие

На деревянное перекрытие оказываются нагрузка его собственного веса, эксплуатационная нагрузка, которая включает в себя вес мебели, пола, предметов обихода и людей, ходящих по перекрытию. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, которым определяются особенности оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м² в этом расчете – это нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса.

Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м².

Изображение 1. Таблица определения минимального допустимого сечения при шаге в 0,5 м.

Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролета и деревянных балок, соответственно, можно переходить к основной части вычислений и рассчитать шаг укладки балок и их сечение (или диаметр для круглых элементов). Эти две величины взаимосвязаны, поэтому вычисления для их определения производятся одними и теми же математическими действиями.

Оптимальной формой сечения считается прямоугольная.

Изображение 2. Таблица определения минимального допустимого сечения при шаге в 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя. Высота и ширина прямоугольных элементов могут быть в пределах 10-30 см и 4-20 см, соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна вписываться в интервал 11-30 см.

Шаг между элементами может составлять 30 см минимум и 1,2 м максимум. Для удобства его монтажа стараются при расчете подогнать ширину листов подшивки или плит утеплителя. Если взводится каркасное здание, то рекомендуется принимать шаг, равный расстоянию между стойками каркаса.

Для определения минимального допустимого сечения при шаге в 0,5 м и 1 м можно воспользоваться таблицами (изображения 1, 2).

Таким образом, расчет и исполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти вычисления проводятся в соответствии с существующими утвержденными нормами. При возникновении спорных случаев или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих способностях рассчитать все требуемые значения, то им нужно обратиться за помощью к профессионалам.

Несмотря на разнообразие материалов, применяемых для изготовления перекрытий в домах, дерево остается самым востребованным для небольших жилых сооружений с двумя или тремя этажами. Это связано с их особенными свойствами:

деревянные перекрытия имеют небольшой вес по сравнению с аналогами из железобетона и тем более монолитными, и сохраняют при этом хорошие эксплуатационные показатели;
его просто обрабатывать, поэтому монтажные работы по установке осуществляются без использования специальной техники, что невозможно для других материалов;
особенность конструкции перекрытий из дерева позволяет использование любых изоляционных материалов;
готовые деревянные перекрытия являются лучшей основой для проведения финишной отделки потолка или пола;
дерево до сих пор является самым экологически чистым и безопасным материалом.

Единственным недостатком его использования можно считать ограничение в допустимой нагрузке, что сокращает сферу их применения.

Виды перекрытий в доме

В зависимости от планировки, наличия подвального помещения, проведенного отопления и количества этажей могут использоваться следующие деревянные перекрытия в доме:

цокольные или подвальные;
межэтажные или мансардные;
чердачные.

Каждое перекрытие в зависимости от типа помещения, планируемого температурного режима и уровня влажности выполняет свою функцию. Для этого во время монтажа происходит укладка необходимой изоляции, которая препятствует прохождению звука, влаги и тепла и позволяет надёжно разделить помещения в доме.

Структура перекрытия

Устройство деревянных перекрытий зависит от их функционального назначения, но все они имеют очень похожую структуру. Их главной составляющей, которая служит основой для других элементов, являются деревянные балки, закрепляемые к несущим конструкциям дома, то есть к стенам. Вся будущая нагрузка во время эксплуатации дома будет ложиться именно на них. Поэтому расчет деревянных балок перекрытия занимает важное место на подготовительном этапе.

Для изготовления балок используется деревянный брус из хвойных пород деревьев, почти не прогибающихся с течением времени, в отличие от лиственных.

На установленные балки закрепляется черновой или вспомогательный пол. Для этого используется фанера, листы ОСП или ДСП, поверх которых после завершения работ крепится финишное покрытие, напольное или потолочное. Образованное между черновым полом и потолком пространство заполняется разными изоляторами в зависимости от параметров помещения.

Варианты перекрытия для разных помещений

В зависимости от типа помещения деревянные перекрытия могут иметь разное строение. Всего возможно три варианта:

для цокольных перекрытий, где характерна разность температур и повышенная влажность, требуется применение пароизоляции, повышенного слоя теплоизоляции и специальной отражающей плёнки или фольги;
для межэтажных перекрытий, которым свойственна более простая структура, в связи с равномерным температурным режимом и стабильным уровнем влажности обязательно необходима шумоизоляция;
для чердачных перекрытий, если они не отапливаются, используется такое же наполнение, как и для цокольных, с тем отличием, что расположение изоляторов происходит в обратном порядке из-за направления действия холода.

Более подробно о строении разных перекрытий будет написано ниже.

Виды конструкций

Деревянные перекрытия в доме в зависимости от размера проема могут иметь разную конструкцию, которая должна выдерживать заданные нагрузки и предусматривать размещение технологических элементов, в том числе придающих жёсткость, а также различную крепёжную фурнитуру.

Сегодня деревянные перекрытия сооружаются с помощью трёх основных видов конструкций:

с помощью балок, самый старый из всех вид, в котором надёжность конструкции обеспечивается балками из массива квадратной или прямоугольной формы, уложенными с шагом от 60 см до 1,0 м;
с помощью рёбер, в котором жёсткость создаётся доской толщиной до 7 см и шириной не менее 20 см, уложенной на ребро с шагом не более 60 см;
балочно-ребристый, использующийся для пролётов до 15 м и состоящий из балок и перпендикулярно установленных, закреплённых к ним рёбер.

Ниже приводятся показатели каждого вида конструкций.

Таким образом, вид конструкции перекрытия определяется для каждого проёма индивидуально.

Способы крепления балки к стене

Для создания надёжной конструкции все балки должны быть прочно закреплены в несущих стенах. Это можно сделать несколькими способами. Одни используются, как и сами деревянные перекрытия, несколько столетий, другие стали возможны относительно недавно.

Первый способ — традиционный. Применяется для кирпичных домов или построенных из бруса. Балки помещают внутрь стены в специально сделанную нишу на глубину от 10 до 15 см с соблюдением нескольких правил:

рекомендуемая глубина составляет 2/3 толщины несущей стены;
часть балки, соприкасающаяся со стенками ниши, закрывается рубероидом в два слоя;
торцевые части обрезаются под углом примерно 60° для доступа воздуха к дереву;
расстояние между балкой и стенками ниши составляет не менее 5,5 см;
балка ложится на обработанную антисептиком деревянную подложку;
пустое пространство заделывается утеплителем;
боковые стороны замазываются цементным раствором;
каждая пятая (можно чаще) балка дополнительно закрепляется к стене анкером.

Если этот способ крепления применяется для деревянных домов, глубина ниши составляет не более 7 см с обязательной укладкой изоляции между стеной и балкой. Это снижает вероятность появления скрипа.

Второй способ состоит в использовании специальных металлических крепежей:

уголков;
хомутов;
кронштейнов.

Выбранный крепеж фиксируется к стене и к балке с помощью саморезов или дюбелей. Иногда металлическое крепление может использоваться для усиления конструкции.

Этот способ позволяет устанавливать деревянные балки быстрее и проще. При этом традиционный вариант до сих пор остаётся самым надёжным.

Произведение расчётов

Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.

Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.

Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.

Особенности расчёта

Сечение балки зависит от трех параметров:

ширины проёма;
расстояния между балками;
планируемой нагрузки.

Средняя нагрузка обычно считается равной примерно 400 кг на квадратный метр (свой вес около 200 кг и допустимая нагрузка 200 кг). Для нежилых помещений эта величина может быть в два раза меньше.

Сечение прямо связано с шириной проёма. Чем он шире, тем больше должно быть значение. Здесь используется правило соотношения величины проёма и высоты балки, равное 1/25. Например, для проёма шириной 5 м нужна балка высотой 200 см. Чаще всего используется сечение 5-16 см в ширину и 14-24 см в длину прямоугольной формы.

Сегодня произвести расчёт деревянных балок перекрытия можно, используя калькуляторы, находящиеся в бесплатном доступе в сети или готовые таблицы.

Таблица расчёта сечений в сантиметрах для нагрузки 400 кг на метр квадратный

Проём, м/шаг, м

После завершения расчётов можно начинать устанавливать деревянные перекрытия.

Особенности установки цокольного перекрытия

Установка цокольного перекрытия может быть сделана с применением любого из трёх описанных видов конструкций.

При установке по балкам используется дополнительный элемент — черепной брусок — размером 50 х 50 см. Он закрепляется снизу к балке на одном уровне, и вспомогательное покрытие крепится на него. Далее укладывается слой теплоизоляции (пенопласт, пенополистирол, вата) толщиной не менее 10 см, который накрывается пароизоляцией, желательно в рулонах.

При расстоянии между балками более 60 см сначала устанавливаются лаги, к которым крепится второе черновое покрытие (фанера, ОСП или ДСП). Сверху можно укладывать финишное напольное покрытие.

Для установки по рёбрам черепные бруски не используются. Черновой потолок (фанера или ОСП) нашивается непосредственно к рёбрам с шагом не более 15 см. Теплоизоляция плотно укладывается между рёбрами. Далее укладывается пароизоляция и черновой пол.

Установка балочно-ребристого перекрытия производится аналогично.

Особенности установки межэтажного перекрытия

Когда устанавливается деревянное перекрытие между этажами, главная задача — обеспечение хорошей звукоизоляции. Одинаковый температурный режим и отсутствие влаги позволяют не использовать пароизоляцию. Другими словами, если бюджет жёстко ограничен, можно отступить от некоторых обязательных правил.

Устанавливая перекрытие второго этажа на балках, как правило, всегда дополнительно применяются лаги, к которым крепится черновой пол из фанеры или ДСП. Кроме этого, рекомендуется использование черепного бруса.

Деревянное перекрытие между этажами отличается от всех остальных использованием резиновой или пробковой подложки толщиной до 5 мм, размещаемой дважды:

между балками и лагами;
между вспомогательным полом и финишным покрытием.

Для монтажа перекрытия на ребрах обрешётка не применяется. Ещё одной особенностью является выполнение обрешётки для потолка первого этажа из дерева, так как металлический профиль может издавать в процессе эксплуатации шум.

Особенности установки чердачного перекрытия

Как было указано ранее, деревянное чердачное перекрытие очень схоже с цокольным. Отличие состоит в движении холодного воздуха, которое на чердаке движется сверху вниз, а в подвале — наоборот.

Именно поэтому чаще всего допускается одна серьёзная ошибка. Вместо размещения пароизоляции под утеплителем его размещают сверху, как на цокольном этаже.

Для дополнительной безопасности на теплоизоляцию можно положить гидроизоляцию в рулонах, предохраняющую от прямого попадания влаги через крышу.

Эксплуатация и профилактика

Правильно выбранные, хорошо обработанные и грамотно уложенные балки могут служить достаточно долго. Но это не исключает необходимости периодической профилактики и проверки. Если возникает подозрение в повреждении любого элемента конструкции, рекомендуется своевременно произвести его замену или усиление.

Расчет нагрузки двутавровой балки: На прочность, на прогиб

Чтобы сделать прочные, надежные перекрытия, необходимо запастись подходящими балками. В частном строительстве вместо стальных элементов обычно используют деревянные. Но какие балки приобрести, на какой размер ориентироваться?

Выбираем оптимальную длину

Приобретая под заказ двутавровые балки перекрытия деревянные, расчет определяется несколькими важными моментами. Прежде всего, балка должна перекрыть пролет с небольшим запасом, чтобы в дальнейшем ее можно было заделать в стенку. Когда стена кирпичная, сделана из бетона, делают углубление на 10-15 сантиметров. В деревянной стене достаточно углубления 7 сантиметров.

Возможны вариации. Например, вы хотите задействовать двутавры в создании ската крыши. Значит, их придется вывести наружу примерно на полметра. При использовании дополнительных элементов длина балки должна быть такой же, как расстояние от одной стены до другой. Самый оптимальный вариант расчета, когда балка перекрывает расстояние 2,5 – 4 метра. При большей длине ее прочности может оказаться недостаточно. В длинных пролетах применяется клееный брус, устанавливаются колонны, служащие опорами.

Определяем нагрузку

Важно соблюдать техусловия, когда устанавливаешь балки перекрытия деревянные двутавровые. Желательно задействовать специальный калькулятор для более точного расчета балочной конструкции. К этому вопросу мы еще вернемся, а пока рассмотрим основные способы определения нагрузки.

Какая именно нагрузка действует на двутавры? В первую очередь, это вес самих деталей. Во-вторых, эксплуатационная нагрузка. Она бывает как временной, так и постоянной. Делать точный расчет деревянных элементов непросто – даже когда под рукой есть специальный онлайн-калькулятор. Впрочем, высчитать точные размеры двутавровых балок можно с помощью упрощенной формулы.

Например, вы планируете перекрывать чердак без возможности хранения вещей. Значение 50 кг/м² примем за регулярную нагрузку. Чтобы высчитать эксплуатационную нагрузку, достаточно умножить 70 на 1,3 = 90 кг/м². Первая цифра – нормативное значение, вторая – запас. Для определения общей нагрузки суммируем 50 и 90 = 140 кг/м². Округлив эту цифру, получим 150 кг/м².

Приведенные выше расчеты предполагают, что бригада намерена перекрывать чердак с использованием легкого утеплителя. Применение материалов с другим весом автоматически влияет на нагрузку. Которая повышается с базовых 50 кг/м² до 150 кг/м². Даже не имея под рукой калькулятор, несложно догадаться, что конечное значение равно 150 х 1,3 + 50 = 245 кг/м². Округляем это значение и получаем 250.

Когда нужно высчитать нагрузку мансарды, учитывайте дополнительный вес самого пола и покрытия, а также мебели, находящихся на мансарде людей. Рекомендуемая нагрузка будет равна 350-400 кг/м².

Сечение, шаг балок

Если известна длина, выполнены расчеты нагрузки, узнать размеры сечения, шаг гораздо проще. Подойдет прямоугольное сечение, соотношение ширины/высоты 1 к 1,4 соответственно. Размеры бывают разными: ширина порядка 4-20 см, высота – 10-30 см. Подбирайте высоту, дабы укладка утеплителя была удобной.

Не последнюю роль при выборе сечения деревянных балок перекрытия играет шаг укладки. Как правило, он варьируется в диапазоне 60-100 см. Однако возможны отклонения от заданной величины в пределах 30-120 см. Шаг может подбираться с ориентиром на ширину плиты теплоизоляционного материала. Чтобы в точности проверить размеры и произвести все необходимые расчеты двутавровых балок, воспользуйтесь специальной программой. Благо, в интернете представлено немало приложений, позволяющих выполнить нужные расчеты быстро и точно.

Что еще нужно знать о нагрузках?

Когда возводится многоэтажное здание, перекрытие является потолком одного этажа, полом другого, расположенного выше. Существует опасность, что после меблировки возникнет перегруз. Особенно если шаг между балками очень существенный, и в процессе строительства было принято решение отказаться от лагов. Половые доски настилают на брус. Калькулятор здесь не поможет, ведь расстояние между двумя поперечинами будет зависеть от диаметра досок. Например, при значении 28 мм доска не должна быть длиннее 50 см. Установка лагов позволяет сделать 1-метровый промежуток между балками.

Также очень важно грамотно рассчитать прогиб. Это позволит обеспечить высокую надежность всей конструкции. Стойкости брусов бывает недостаточно для длительной эксплуатации, так как со временем из-за сильной нагрузки прогиб способен увеличиваться. И дело не только в том, что прогиб может испортить эстетичное восприятие перекрытия. Как только этот параметр превысит показатель 1/250 общей длины элемента, вероятность обрушения вырастет в десятки раз.

Заключение

Всегда начинайте строительство с чертежей, точного расчета нагрузки. Для этого можно обратиться к специалистам или использовать специальный калькулятор. С его помощью можно высчитать прогиб, несущую способность, другие параметры. Вам не придется прибегать к формулам и сложным подсчетам.

Бесплатный калькулятор луча | ClearCalcs

Как использовать бесплатный калькулятор балки

Калькулятор балки ClearCalcs позволяет пользователю ввести геометрию и загрузку балки для анализа за несколько простых шагов. Затем он определяет изгибающий момент, диаграммы сдвига и прогиба, а также максимальные требования, используя мощный механизм анализа методом конечных элементов.

Регистрация учетной записи ClearCalcs откроет дополнительные расширенные функции для проектирования и анализа балок и множества других структурных элементов.ClearCalcs позволяет проектировать из стали, бетона и дерева в соответствии со стандартами Австралии, США и ЕС.

Лист разделен на три основных раздела:

«Ключевые свойства», где пользователь вводит геометрию выбранного сечения и опор балки.
«Нагрузки», где можно ввести распределенные, точечные и приложенные моментные нагрузки,
«Сводка», в котором отображаются основные выходные данные и диаграммы.

Раздел «Комментарии» также включен для того, чтобы пользователь мог оставить какие-либо конкретные примечания по дизайну.Щелчок по любой из меток ввода / свойства дает описательное справочное объяснение.

1. Свойства входных клавиш

Свойства балки и сечения задаются путем ввода непосредственно в поля ввода.

Длина балки — это общая длина балки, включая все пролеты балки, в мм или футах.

Модуль Юнга установлен на значение по умолчанию 200000 МПа или 29000 тысяч фунтов на квадратный дюйм для конструкционной стали, но его можно изменить. Пользователь.

Площадь поперечного сечения зависит от выбранного сечения балки и по умолчанию соответствует значениям для обычной стальной балки.

Второй момент площади (или момент инерции) также зависит от выбранного сечения балки и снова по умолчанию соответствует свойствам обычной стальной балки.

Свойства E, A и Ix для других секций балки можно получить из библиотеки свойств секций ClearCalcs. Кроме того, вы можете создать свой собственный раздел, используя наш бесплатный калькулятор момента инерции.

Положение опор слева позволяет пользователю вводить любое количество опор и указывать их положение по длине балки.Тип опоры может быть закрепленным (фиксированный в перемещении, свободном вращении) или фиксированным (фиксированный как при перемещении, так и при повороте) и выбирается из раскрывающегося меню. Требуется минимум одна фиксированная опора или две штифтовые опоры.

Вычислитель балки также позволяет использовать пролет консолей на каждом конце, поскольку положение первой опоры не обязательно должно быть равно 0 мм, а положение последней опоры не обязательно должно быть равно длине балки.

Реакции на каждой из опор автоматически обновляются по мере добавления, изменения или удаления опор в зависимости от указанной нагрузки.

2. Входные нагрузки

Калькулятор поддерживает различные типы нагрузок, которые можно применять в комбинации. Каждой загрузке может быть присвоено имя пользователем.

Знаковое обозначение, используемое для нагружения, следующее (показаны положительные значения):

Распределенные нагрузки указываются в единицах силы на единицу длины, кН / м или plf, вдоль балки и могут применяться между любыми двумя точками. В калькуляторе можно использовать два разных типа:

Равномерная нагрузка имеет постоянную величину по всей длине приложения.Следовательно, начальная и конечная величины, указанные пользователем, должны быть одинаковыми.

Линейные нагрузки имеют переменную величину по длине приложения. Различные начальные и конечные величины должны быть указаны пользователем, и они могут использоваться для представления треугольных или трапециевидных нагрузок.

Точечные нагрузки указываются в единицах силы, кН или тысячах фунтов, и площади, приложенной в дискретных точках вдоль балки. Например, они могут представлять реакции других элементов, соединенных с балкой.Пользователь вводит имя, величину и местоположение слева от луча.

На приведенной ниже диаграмме из сводного раздела показана двухпролетная неразрезная балка с линейно распределенной нагрузкой участка и точечной нагрузкой.

3. Итоговые результаты вычислений

После задания нагрузки и геометрии калькулятор автоматически использует механизм конечно-элементного анализа ClearCalcs для определения моментов, поперечных сил и прогибов. Максимальные значения каждого из них выводятся как «Требование момента» , «Требование сдвига», и «Прогиб» вместе с диаграммами по длине балки.

Положительные значения означают отклонение вниз, а отрицательные значения — отклонение вверх. Знаковое соглашение, используемое на диаграммах поперечной силы и изгибающего момента (показаны положительные значения):

Использование курсора для наведения курсора на любую точку на диаграммах изгибающего момента, поперечной силы или прогиба дает конкретные значения в этом месте вдоль балки. В приведенном ниже примере показаны выходные параметры для двухпролетной неразрезной балки с линейно распределенной коммутационной нагрузкой и точечной нагрузкой.

Пример простого поддерживаемого отклонения луча

Деревянная балка АВ пролетом 3 м, шириной 200 мм и высотой 100 мм предназначена для поддержки трех сосредоточенные нагрузки показаны на рисунке.Модуль упругости выбранного класса древесины составляет 8 ГПа, а плотность бруса 600 кг / м ³

Рассчитайте макс. прогиб, макс. усилие сдвига, макс. изгибающий момент, средний пролет силы прогиба / наклона и конечной реакции деревянной прямоугольной балки для следующих условия загрузки.

Решение:

Шаг 1: Запишите входные параметры (включая свойства материала), которые определено в образце примера.

ВХОДНЫЕ СВОЙСТВА
Параметр	Значение
Ширина бруса [b]	100	мм
Высота бруса [H]	200	мм
Длина бруса [L]	3000	мм
Расстояние x (средний пролет) [x]	1500	мм
Модуль упругости древесины [E]	8	ГПа
Тип балки	Балка с простой опорой с множественными точечными нагрузками

Шаг 2: Перейдите к «Калькулятору свойств сечения твердого прямоугольного стержня» страница для расчета второго момента площади вокруг оси x (I _xx)


ВХОДНЫЕ ПАРАМЕТРЫ
Параметр	Значение
Высота [H]	200	мм
Ширина [B]	100
Длина [L]	3000
Плотность [p]	600	кг / м ³

ВЫХОДНЫЕ ПАРАМЕТРЫ
Параметр	Значение
Площадь поперечного сечения [A]	20000	мм ^ 2
Масса [M]	36	кг
Второй момент площади [I _xx]	66666668	мм ^ 4
Второй момент площади [I _yy]	16666667	мм ^ 4
Модуль упругости сечения [S _xx]	666666.3
Модуль упругости сечения [S _yy]	333333.344
Радиус вращения [r _x]	57,735	мм
Радиус вращения [r _y]	28.868	мм
Расстояние CoG в направлении x [x _cog]	50	мм
Расстояние CoG в направлении y [y _cog]	100	мм

Шаг 3: Перейдите на страницу «Расчет напряжения и прогиба простой опоры балки», чтобы рассчитать максимальный сдвиг. сила, изгибающий момент и прогиб древесины.Введите три точечные нагрузки, указанные на рисунке, и одну распределенную нагрузку (из-за нагрузки на деревянную балку). собственный вес). Распределенная нагрузка равна (М * г) / L = 36 * 9,81 / 3 = 117,7 Н / м.

На деревянную балку не действует момент, поэтому установите значения момента на 0.

ВХОДНЫЕ ПАРАМЕТРЫ
ТОЧЕЧНЫЕ НАГРУЗКИ

Параметр	Символ		Величина		Расстояние
			кН		м
Нагрузка 1 **	П ₁		10		0.5
Нагрузка 2 **	П ₂		5		1,5
Нагрузка 3 **	П ₃		10		2.5
Нагрузка 4 **	П ₄		0		0
Нагрузка 5 **	П ₅		0		0
КОНЦЕНТРИРОВАННЫЕ МОМЕНТЫ
Параметр	Символ		Величина		Расстояние
			Н * м		м
Момент 1 **	П ₁		0		0
Момент 2 **	П ₂		0		0
Момент 3 **	П ₃		0		0
Момент 4 **	П ₄		0		0
Момент 5 **	П ₅		0		0
РАСПРЕДЕЛЕННЫЕ НАГРУЗКИ
Параметр	Символ		Величина		Расстояние
			Н / м		м
			wa	wb			b
Распределенная нагрузка 1 **	ш ₁		117.7	117,7	0		3
Распределенная нагрузка 2 **	ш ₂		0	0	0		0
Распределенная нагрузка 3 **	ш ₃		0	0	0		0
Распределенная нагрузка 4 **	ш ₄		0	0	0		0
Распределенная нагрузка 5 **	ш ₅		0	0	0		0
КОНСТРУКЦИОННАЯ БАЛКА
Параметр		Символ		Значение
Длина балки		L		3		м
Расстояние x		х		1.5
Модуль упругости		E		8		ГПа
Расстояние от нейтральной оси до крайних волокон		с		50		мм
Второй момент области		Я		66666668		мм ^ 4

Шаг 4: Результаты вычислений на шаге 3 следующие.

ВХОДНАЯ НАГРУЗКА НА ПРОСТО ОПОРНУЮ БАЛКУ

ТОЧЕЧНЫЕ НАГРУЗКИ

№	Расположение	Величина
1	0.5 м	10 кН
2	1,5 м	5 кН
3	2,5 м	10 кН

КОНЦЕНТРИРОВАННЫЕ МОМЕНТЫ

РАСПРЕДЕЛЕННЫЕ НАГРУЗКИ

Нет.	Начальная позиция	Величина	Конечное место	Величина
1	0 м	117.7 Н / м	3 м	117,7 Н / м

РЕЗУЛЬТАТЫ

Параметр

Значение

Сила реакции 1 [R ₁]

12676.5

Сила реакции 2 [R ₂]

12676,5

Поперечное поперечное усилие на расстоянии x [V _x]

2500,0

Максимальное поперечное усилие сдвига [V _max]

12676.5

Момент на расстоянии x [M _x]

8882,4

Н * м

Максимальный момент [M _max]

8882,4

Наклон 1 [θ ₁]

-0.988

степень

Наклон 2 [θ ₂]

0,988

Наклон на расстоянии x [θ _x]

0,000

Максимальный наклон [θ _макс]

-0.988

Прогиб на расстоянии x [y _x]

-15,662

мм

Максимальный прогиб [y _max]

-15,662

Напряжение изгиба на расстоянии x [σ _x]

6.7

МПа

Максимальное напряжение изгиба [σ _макс]

6,7

Сводка

Макс. прогиб, макс. усилие сдвига, макс. изгибающий момент, прогиб / наклон в середине пролета и силы реакции конца деревянной прямоугольной балки были рассчитаны с помощью использование следующих калькуляторов.

Дополнения:

конструкций — Как рассчитать прогиб простой балки с нагрузкой в центре?

Я имею в виду деревянную балку … Википедия предлагает мне также знать «момент инерции площади поперечного сечения», но я не знаю, как это получить.

Если вы используете пиломатериалы стандартных размеров, Американский совет по древесине (AWC) публикует таблицу различных размеров и свойств сечений в Приложении NDS 2015, Раздел 3.1. Например, рассмотрим скриншот ниже

Если вы использовали балку 6×12, ее момент инерции, $ I_x $, равен 697,1 из ⁴ вокруг ее главной оси. Это одна часть измерения жесткости балки или ее сопротивления прогибу — другая часть — это ее модуль упругости , как вы уже определили.

Если у вас еще нет формулировки, прогиб балки с простой опорой при точечной нагрузке в середине пролета определяется следующим образом (согласно AISC 14th Ed. Руководство по стальным конструкциям ):

Вы решаете переменную $ \ Delta_ {max} $. Как вы сказали, у вас есть все детали, необходимые для расчета прогиба, за исключением $ I $. Ответ @ GlenH7 уже дает вам формулировку для определения $ I $, если у вас есть форма, не охваченная дополнением NDS, поэтому я не буду повторять эту информацию здесь.

Обратите внимание, что NDS содержит код для проектирования деревянных конструкций. Этот или другой подобный код обычно является кодексом записи для деревянных конструкций, спроектированных в Соединенных Штатах.Есть дополнительные положения, которые следует учитывать, если вы выполняете «правильный» анализ прогиба в соответствии с кодом, которые выходят за рамки этого вопроса, но я чувствую, что вам действительно не нужно вдаваться в подробности.

Как бы то ни было, этот тип сценария очень легко разработать методом проб и ошибок, если все, что вы пытаетесь сделать, это посмотреть, можно ли сесть на деревянную балку. И учитывая, насколько дешевый размерный пиломатериал (по крайней мере, в Соединенных Штатах), я бы просто проявил осторожность и выбрал больший размер, чем вы думаете, что вам нужно, и это будет , вероятно, сработает.

Расчетные модули

> Балки> Деревянная балка

Нужно больше? Задайте нам вопрос

В этом разделе для каждой вкладки ввода мы рассмотрим только те элементы, которые уникальны для данного типа материала WOOD. Нажмите здесь, чтобы посмотреть видео:

Для получения общей информации о типичном вводе данных для всех балок см. Раздел «Лучи».

Этот модуль предлагает полную конструкцию однопролетных и многопролетных деревянных элементов.Среди его возможностей:

• Балки однопролетные или многопролетные.

• Концевое крепление может быть штифтовым, фиксированным, свободным или их комбинацией.

• Анализ в соответствии с NDS 2005 года.

• Можно выбрать методы проектирования ASD или LRFD. Значения KF и phi определяются автоматически и применяются для метода LRFD.

• Предоставляется полная база данных сечений древесины. Сюда входят пиленый, клееный и отобранный профили.

• Предоставляется полная база данных по породам древесины.Все значения указаны в NDS 2005 года.

• Длину кромок для свободного сжатия можно задавать различными способами.

• Обеспечен автоматический выбор элементов.

• Вы можете указать значения для CM, Ct и Cr. CF или CV предоставляется автоматически. В случае CF значение также основано на степени стресса вида.

Общие данные

Материал балки

При нажатии одной из этих кнопок изменяется тип материала, используемого для балки.

Метод расчета

Для дерева и стали вы можете выбрать методы проектирования ASD или LRFD. При проектировании бетона всегда используется расчет предельной прочности (LRFD).

Расчетные значения

В этом разделе указывается, какая древесина будет использоваться. Используйте кнопку, чтобы получить доступ к стандартной базе данных эталонных проектных значений древесины и выбрать материал.

Эти значения можно редактировать прямо на экране. ОДНАКО есть и другая информация, такая как размерные коэффициенты для определенных размеров элементов, которые хранятся отдельно.

Данные о размахе луча

Эта вкладка используется для определения длины пролета и информации о сечении балки:

Кнопка, показанная на снимке экрана ниже в виде пузырьков, используется для отображения базы данных сечений древесины.

База данных деревянных профилей содержит большое количество массивных пиленых, клееных и промышленных элементов, обычно используемых в США.

Кнопка, показанная на снимке экрана ниже в виде пузырьков, используется для отображения диалогового окна «Проектирование деревянных элементов».

Диалоговое окно «Проектирование деревянных элементов» позволяет выбрать тип элемента, который будет выбран, и указать пределы допустимого отношения напряжений, коэффициента прогиба и выбранного размера элемента.

Примечание. Коэффициент под названием «Максимальный коэффициент напряжения» не действует как множитель для указанных коэффициентов прогиба.

Пролетные нагрузки

Отличий от других материалов нет.

Загружает все пролеты

Отличий от других материалов нет.

Сочетания нагрузок

Для деревянных стержней вы увидите записи для коэффициентов продолжительности нагрузки. Когда используется ASD, коэффициент продолжительности нагрузки обозначается как CD. Когда используется LRFD, коэффициент продолжительности нагрузки обозначается λ.

Обратите внимание, что CD и λ фактически отображаются на кнопке в верхней части столбца значений.При нажатии этой кнопки программа автоматически определит правильное значение для CD или λ в соответствии с NDS на основе типа нагрузки с наименьшей продолжительностью, включенной в каждую из комбинаций нагрузок.

Вкладки результатов: этот набор вкладок предоставляет подробные результаты для текущего расчета. Вертикальные вкладки на левом краю экрана позволяют выбрать три основные области, доступные для просмотра: расчеты, эскиз и диаграмму.

Вкладка «Расчеты» предлагает следующие варианты результатов:

Summary Results предоставляет подробную информацию о сдвиге, моменте и прогибе для управляющих комбинаций нагрузок.

Макс. Комбинации предоставляют подробные результаты для каждого сегмента балки для каждой комбинации нагрузок. В крайнем левом столбце перечислены рассматриваемые сочетания нагрузок и свободная длина.

Эти результаты представляют собой совокупность подробных дополнительных результатов, представленных на вкладке M-V-D Summary.

M-V-D Сводка — «Напряжения» содержит подробную информацию о моменте и сдвиге для каждой балки и для каждой комбинации нагрузок. Для многопролетных балок, использующих автоматическое размещение несбалансированной динамической нагрузки, могут быть тысячи строк результатов.

M-V-D Сводка — прогибы показывает подробные результаты прогиба для всех комбинаций нагрузок.

Support Reactions показывает реакции для каждой опоры для каждого условия нагрузки.

Вкладка «Эскиз» предоставляет графическое представление проектируемой балки:

Вкладка Диаграмма позволяет просматривать диаграммы сдвига, момента и прогиба для выбранных комбинаций нагрузок:

ОТЧЕТЫ

Ниже представлен типичный распечатанный отчет Wood Beam:

Напряжение и прогиб несущей балки для не инженеров

Связанные ресурсы: гибка балок

Напряжение и прогиб несущей балки для не инженеров

Уравнения и калькуляторы прогиба балки

Расчет напряжений и прогибов несущих балок для не инженеров

Ниже приводится процедура определения критических конструктивных элементов загружаемой простой структурной конфигурации.Имейте в виду, что выполнение процедуры не квалифицирует вас как инженера-строителя или любого другого инженера. Мы в Engineers Edge не несем никакой ответственности за любые конструктивные ошибки, которые могут произойти. Если вы проектируете что-либо, что в случае неудачи может повредить, убить или вызвать огромные финансовые потери — наймите лицензированного инженера-строителя, который сделает дизайн за вас. Будьте осторожны, не торопитесь, помните, что безопасность важнее денег, и подумайте. Кроме того … если у вас есть вопрос, опубликуйте его на технических форумах, пожалуйста, не пишите, не оставляйте отзывы, звоните нам.

Первый , Посетите нашу веб-страницу меню структурных дефектов балок и напряжений и посмотрите, есть ли у нас уравнение конфигурации загрузки и калькулятор, который лучше всего подходит для вашего приложения. Если мы это сделаем, отличная закладка, запомните или что-то еще.

Если вы хорошо разбираетесь в математике, сделайте вычисления вручную, если нет и / или вам нужна двойная проверка, используйте автоматические калькуляторы. Вам может потребоваться стать Премиум-членом, чтобы использовать калькулятор (это помогает нам оплачивать веб-сайт и значительно упрощает вашу работу).

Второй , определите, какая максимальная прилагаемая нагрузка будет в фунтах (фунтах) или в Ньютонах (Н).

Третий , какова максимальная длина вашего нагруженного элемента конструкции? дюймы, футы или миллиметры (мм)

Далее, , решите, какой материал вы хотите использовать в своем дизайне — дерево, алюминий, сталь и т. Д. Это только начальное предположение. На самом деле вам может потребоваться использовать более прочную, дорогостоящую и другую геометрию в окончательном дизайне, так что это всего лишь предположение, с которого вы начали.Инженерное проектирование, как правило, представляет собой итеративный процесс, а это означает, что вы собираетесь пробовать несколько конфигураций, пока числа не станут хорошими.

Как только вы узнаете, какой материал вы хотите использовать, получите и запишите для этого материала следующее:

Модуль упругости или модуль Юнга — это константа (число), которая характеризует склонность материалов к прогибу или деформации под нагрузкой. Иногда называется модулем упругости. дано в фунтах на кв. дюйм или Н / мм ²

Предел текучести — это просто напряжение, при котором элемент конструкции начинает постоянно растягиваться или деформироваться при приложении нагрузки.Вы захотите спроектировать свой структурный элемент так, чтобы максимальное напряжение при эксплуатации было значительно ниже предела текучести, поскольку это число и в этом отношении пропорциональный предел — плохое место. Мы не хотим отказов, изгибов или каких-либо поломок!

Вот проблема с модулем упругости и пределом текучести. Вы собираетесь просмотреть некоторый материал и получить типичное значение, а не сертифицированное или гарантированное значение. Если вы не приобретете возможность отслеживания вашего материала, вы действительно не знаете, что у вас есть.Вот почему всегда лучше перепроектировать конструкцию, а затем испытать нагрузку (пробную нагрузку) на ваше встроенное устройство.

Пятый , решите, какую геометрию или конструктивную форму вы хотите использовать. Опять же, это начальная геометрическая догадка. Вы можете попасть в яблочко с первой попытки или вам нужно будет создать дизайн большей или другой формы. Как только вы узнаете, какая геометрия, по вашему мнению, будет работать, получите момент инерции площади для этой геометрии. Вот несколько ссылок:

Момент инерции площади, который вам нужен, — это момент, когда нагрузка перпендикулярна линии сечения, как показано ниже:

Хорошо, теперь у вас должна быть вся основная информация о дизайне, необходимая для начала работы, давайте рассмотрим:

Максимальная приложенная нагрузка (расчетная или реальная) равна максимальной поднимаемой нагрузке.
Загрузка конфигурации — выучите уравнения и / или воспользуйтесь калькулятором.
Длина,
Материал,
- Модуль упругости (модуль Юнга)
- Предел текучести
Площадь Момент инерции для загружаемой геометрии.
Расстояние до оси Nuetral

Пример конструкции :

Давайте сделаем простой структурный дизайн, который поднимет двигатель и поместит его в наш дорогой проектный автомобиль в нашем гараже.

Масса двигателя согласно спецификации производителя = 300 фунтов.
Блок и приспособление, установленные на балке должным образом , которые мы собираемся использовать для подъема двигателя (с номинальной мощностью намного выше 300 фунтов), весит 40 фунтов.
Цепь прикреплена к двигателю спереди и сзади, чтобы поддерживать равномерное подъемное действие (10 фунтов).
Разное. оборудование (5 фунтов).

Следовательно, мы собираемся поднять максимум: 300 + 40 + 10 + 5 = 355 фунтов

Я предлагаю блок и подкат с рейтингом не ниже 1.В 5 раз больше максимальной нагрузки, которую вы поднимаете.

План представляет собой простую балку, установленную на очень прочной стене из бетонных блоков поперек гаража. Для установки планируем подкатить кузов автомобиля под двигатель. Поэтому конфигурация загрузки такая:

Воспользуемся этим калькулятором:

Балка напряжений и прогиба, поддерживающая обе конечные нагрузки в центральном уравнении и / или в калькуляторе

Брус, который мы хотим использовать, будет сделан из дерева, вероятно, из обработанной под давлением сосны из местного строительного магазина.Следовательно:

Модуль упругости для дерева = 0,99 x 10 ⁶ (990 000) фунтов на квадратный дюйм (фунтов на квадратный дюйм)

Предел текучести — это сложно для древесины, поскольку обычно не существует спецификации текучести. Мы будем использовать данные для спецификации «Модуль упругости», которая для сосны на востоке составляет примерно 4900 фунтов на кв. бывает.

Итак, давайте попробуем стандартную деревянную балку 4 x 4, которая на самом деле является 3.5 дюймов x 3,5 дюйма

Следовательно, используя этот калькулятор: Момент площади Квадратное сечение момент инерции площади равен = 12,50 дюйма ⁴

Балка должна быть шире автомобиля, поэтому давайте сделаем ее 7 футов или 84 дюйма от опоры до опоры.

Расстояние до нейтральной оси (крайняя точка) составляет половину толщины, перпендикулярной нагрузке моего поперечного сечения, или 3,5 дюйма / 2 = 1,75 дюйма

Итак, вот мои расчеты:

Мое расчетное приложенное напряжение — -1 043.7 фунтов на квадратный дюйм, а мое отклонение составляет 3,54225 дюймов

Итак, приложенное напряжение составляет 1043,7 фунтов на квадратный дюйм, и это меньше моего модуля разрыва, который составляет 4900 фунтов на квадратный дюйм. Поэтому у меня коэффициент безопасности = отказоустойчивая нагрузка / приложенная нагрузка = 4,395.

Теоретически это должно сработать, хотя я бы предположил, что из-за отклонения в 3,54 дюйма более высокий коэффициент безопасности был бы лучше, поскольку чем меньше отклоняется балка, тем лучше, поскольку большие отклонения могут привести ко всем видам особых проблем, которые я не собираюсь сюда включать.

Если вы сложите две стандартные доски размером 4 дюйма на 4 дюйма друг на друга, вы получите рассчитанный момент инерции площади = 100

Пересчитав напряжение и прогиб, я получу:

Приложенное напряжение = 260,925 фунтов на квадратный дюйм и прогиб 0,44278 дюйма. Низкий прогиб и напряжение, и все, что мне нужно, это еще 4 x 4.

Это должно работать хорошо, а риск отказа сведен к минимуму — ИДИТЕ!

В закрытии:

Поскольку вы прошли через все эти усилия, я рекомендую вам собрать свое устройство и проверить его нагрузку.Осторожно приложите 355 фунтов к центру и измерьте фактический прогиб. Проверьте фактические размеры ваших 4х4. Затем сравните фактический прогиб и размеры с рассчитанными размерами прогиба и балки, которые вы использовали — вероятно, разница будет не слишком велика. Если вам интересно, вернитесь к калькулятору прогиба и напряжения балки и измените модуль упругости до тех пор, пока не получите такое же прогиб при расчетах. Это даст вам представление о том, каковы на самом деле свойства древесины.Древесина варьируется от партии к партии.

Это очень простой подход к определению теоретического напряжения и прогиба конкретной конфигурации нагрузки. Знайте, что инженерные материалы никогда не бывают такими, какими они претендуют, и что намного проще и разумнее превзойти инженеров, чем спроектировать их «в самый раз».

Дата / Время:

Калькулятор прогиба балки и напряжения

На этой странице можно найти прогиб, а также максимальное напряжение. свободно опертой балки, вычислитель всегда учитывает собственный вес балки. и добавляет его к указанным вами нагрузкам.Выбирайте из австралийских стальных профилей, УНИВЕРСАЛЬНЫХ БАЛКОВ, ПАРАЛЛЕЛЬНЫХ ФЛАНЦЕВЫХ КАНАЛОВ, УНИВЕРСАЛЬНЫХ СТОЛБОВ и Z / C PURLINS. Также можно обнаружить отклонение луча правой стороны. Тип материала ограничивается сталью (модуль упругости 210 000 МПа), деревом и алюминием. Все входные значения должны быть метрическими.

Прогиб балки и максимальное напряжение балки.

Прогиб от собственного веса:
Прогиб от нагрузки:
Прогиб от продолжительной нагрузки:

Полный прогиб:

Максимальное напряжение:

3.91 мм
32,01 мм
7,14 мм

43.06 мм

156,48 МПа

Для выбора нестандартных размеров, ИСПОЛЬЗУЙТЕ ЗНАЧЕНИЯ НИЖЕ из раскрывающегося списка.
Оставьте значение толщины фланца (толщина стенки) пустым, чтобы указать твердое тело.
Единицы должны быть в мм.

Диаграмма прогиба балки.

Ниже приведены неокругленные данные

Модуль упругости: 210000 (Н / мм ²)
Момент инерции: 271188 (мм ⁴)
Расстояние по перпендикуляру от нейтральной оси: 38 (мм)
Вес материала.Усилие на мм: 0,0273436 (Н / мм)
Материал: сталь
Сечение: 76X38X1,6 RHS
Сила нагрузки: 700 Н
Непрерывная нагрузка Сила на мм: 0,05 Н / мм
Отклонение балки от собственного веса балки: 3,16995894 мм
Отклонение балки от силы в центре балки: 32,009364557265 мм
Отклонение от непрерывной нагрузки, поддерживаемой балкой: 7,1449474458181 мм
Общее отклонение этой балки с простой опорой : 43.061683702672 мм
Максимальное напряжение от центральной силы: 122,60867000015 МПа
Напряжение от собственного веса балки: 11,973437246486 МПа
Напряжение от продолжительной нагрузки: 21,894405357169 МПа
Суммарное максимальное напряжение в балке

Рассчитайте прогиб прямоугольной деревянной балки в точке приложения нагрузки на расстоянии 8 футов от …

Рассчитайте прогиб (мм) в точке свободно опертой балки.Модуль упругости …
Рассчитайте прогиб (мм) в точке свободно опертой балки. Модуль упругости древесины E = 16,8 ГПа. Запишите ответ в миллиметрах с точностью до 2 знаков после запятой. 3 кН 3 кН 100 мм B 1200 мм -1,5 м — + — 1,5 м + 3 м
Нагрузка в 8 тысяч фунтов прилагается к центру консольной деревянной балки с подпорками (E …
Нагрузка в 8 тысяч фунтов прилагается к центру консольной деревянной балки с подпорками (E 1,200 тысяч фунтов на квадратный дюйм, а I — 200 дюймов4). Если длина пролета балки составляет 11 футов, каков прогиб средней линии балки в дюймах?
1) Балка, показанная ниже, изготовлена из полого квадрата размером 8 x 8 дюймов…
1) Балка, показанная ниже, изготовлена из полой квадратной трубы 8 дюймов x 8 дюймов с толщиной стенки 0,5 дюйма. Модуль упругости балки составляет 10 000 тысяч фунтов на квадратный дюйм. (a) Определите отдельные загружения из таблиц балок, которые следует применить. Нарисуйте отклоненную форму для каждого случая и четко покажите или отметьте места, где отклонение или наклон равны нулю. (b) Оцените прогиб в точке C в дюймах. [Отв. Чтобы проверить, ve-3.82in …
Деревянная балка с простой опорой и пролетом L = 16 футов. поддерживает равномерно…
Деревянная балка с простой опорой и пролетом L = 16 футов. поддерживает равномерно распределенную нагрузку w0 = 305 фунтов / фут. Допустимое напряжение изгиба древесины составляет 1,30 тыс. Фунтов на квадратный дюйм. Если соотношение сторон твердой прямоугольной деревянной балки определяется как h / b = 1,75, рассчитайте минимальную ширину b, который можно использовать для балки. Деревянная балка с простой опорой и пролетом L = 16 футов выдерживает равномерно распределенную нагрузку …
16. Отклонение луча Используя метод прогрессивных диаграмм, найдите отклонение центральной линии для данного…
16. Отклонение балки Используя метод прогрессивных диаграмм, найдите отклонение центральной линии для данной балки. Укажите требуемые значения для каждой диаграммы (нагрузка, сдвиг, наклон момента (EI) и прогиб), показанных в постановке задачи (см. Pdf). 3 нед 1 НАБОР ДАННЫХ: 1-2. Длина A Длина B Точечная нагрузка P Равномерная нагрузка w Модуль упругости Момент инерции 9 FT 10 FT 13 KIPS 1 KLF 29000 KSI 600 IN 4 -A- B- — A — Правильный ответ …
Калькулятор прогиба балки Visual Basic
Проект 1 Калькулятор прогиба балки под нагрузкой Пересмотр 29 сентября 2011 г. В этом проекте вы разработаете программу, которая рассчитывает прогиб и напряжение балки для двух условий (щелкните ссылку, чтобы просмотреть метод расчета и калькулятор).1. Изгиб балки при опоре на оба конца. Одна нагрузка в центре — край инженера 2. Гибка консольной балки с одной нагрузкой на конец — Engineers Edge Ваша программа позволит пользователю вводить всю соответствующую информацию, необходимую для расчета прогиба и напряжения на балке.
Деревянная балка с простой опорой и пролетом L = 12 футов. поддерживает равномерно …
Деревянная балка с простой опорой и пролетом L = 12 футов. поддерживает равномерно распределенную нагрузку w0 = 300 фунтов / фут.Допустимое напряжение изгиба древесины составляет 1,70 тыс. Фунтов на квадратный дюйм. Если соотношение сторон твердой прямоугольной деревянной балки определяется как h / b = 3,00, рассчитайте минимальную ширину b, который можно использовать для балки.
Деревянная балка с простой опорой и пролетом L = 17 футов. поддерживает равномерно …
Деревянная балка с простой опорой и пролетом L = 17 футов. поддерживает равномерно распределенную нагрузку w0 = 250 фунтов / фут. Допустимое напряжение изгиба древесины составляет 1,65 тыс. Фунтов на квадратный дюйм. Если соотношение сторон твердой прямоугольной деревянной балки определяется как h / b = 2.25, рассчитайте минимальную ширину b, который можно использовать для балки.
Деревянная балка с простой опорой и пролетом L = 23 фута. поддерживает равномерно …
Деревянная балка с простой опорой и пролетом L = 23 фута. поддерживает равномерно распределенную нагрузку w0 = 300 фунтов / фут. Допустимое напряжение изгиба древесины составляет 1,95 тыс. Фунтов на квадратный дюйм. Если соотношение сторон твердой прямоугольной деревянной балки определяется как h / b = 2,25, рассчитать минимальную ширину b, который можно использовать для балки. Wo 2L Ответ: б — в.Количество значащих цифр установлено на 3; допуск +/- 1%
Консольная деревянная балка с пролетом L = 21 фут. поддерживает линейно распределенные …
Консольная деревянная балка с пролетом L = 21 фут. поддерживает линейно распределенную нагрузку с максимальной интенсивностью w0 = 250 фунтов / фут. Допустимое напряжение изгиба древесина составляет 1,70 тысячи фунтов на квадратный дюйм. Если соотношение сторон сплошного прямоугольника сечение указано как h / b = 0,50, определить минимальную ширину b, которую можно использовать для луч.Консольная деревянная балка с пролетом L = 21 фут выдерживает линейно распределенную нагрузку …

.
No related posts.

Расчет деревянной балки перекрытия согласно СП 64.13330.2011

1. Общий Расчет балки перекрытия санузла на прочность

1.1. Виды и количество опор

1.2. Количество и длина пролетов

1.3. Система координат

1.4. Действующие нагрузки

1.5. Определение опорных реакций и максимального изгибающего момента

1.6. Построение эпюр поперечных сил и изгибающих моментов

1.7. Определение требуемого момента сопротивления

1.8. Определение геометрических параметров сечения

2. Определение прогиба

1.9. Проверка по касательным напряжениям (прочность по скалыванию)

1.

несущая способность, на двух опорах, пример

Алгоритм вычисления прогиба

Расчетная схема балки и момент инерции

Определение максимальной нагрузки

Расчет деревянной балки перекрытия

Расчет несущей способности и прогиба деревянных балок: Инструкции +Фото и Видео

Что требуется для правильного расчета?

Длина

Материал

Клееный брус

Методология расчета – общая информация

Расчет прогиба и несущей способности

Насколько важны параметры расчета

Для чего нужен калькулятор

Балки перекрытия деревянные: расчет калькулятором, онлайн

Виды балок

Расчет деревянных балок перекрытия

Расчет перекрытий онлайн с помощью программы

Выводы

Расчет длины балки перекрытия. Применение деревянных ферм, достоинства и недостатки. Типы и виды деревянных перекрытий

Что нужно для того чтобы сделать правильный расчёт

Длина

Общая информация по методологии расчёта

Как рассчитать несущую способность и прогиб

Насколько важно правильно рассчитать прогиб

Так зачем нужен калькулятор

Определение основных параметров

Длина деревянных балок

Расчет нагрузки на перекрытие

Расстояние между балками и их сечение

Виды перекрытий в доме

Структура перекрытия

Варианты перекрытия для разных помещений

Виды конструкций

Способы крепления балки к стене

Произведение расчётов

Особенности расчёта

Особенности установки цокольного перекрытия

Особенности установки межэтажного перекрытия

Особенности установки чердачного перекрытия

Эксплуатация и профилактика

Расчет нагрузки двутавровой балки: На прочность, на прогиб

Выбираем оптимальную длину

Определяем нагрузку

Сечение, шаг балок

Что еще нужно знать о нагрузках?

Заключение

Бесплатный калькулятор луча | ClearCalcs

Как использовать бесплатный калькулятор балки

1. Свойства входных клавиш

2. Входные нагрузки

3. Итоговые результаты вычислений

Пример простого поддерживаемого отклонения луча

Решение:

Сводка

Дополнения:

конструкций — Как рассчитать прогиб простой балки с нагрузкой в ​​центре?

> Балки> Деревянная балка

Напряжение и прогиб несущей балки для не инженеров

Напряжение и прогиб несущей балки для не инженеров

Калькулятор прогиба балки и напряжения

Прогиб балки и максимальное напряжение балки.

Диаграмма прогиба балки.

Ниже приведены неокругленные данные

Рассчитайте прогиб прямоугольной деревянной балки в точке приложения нагрузки на расстоянии 8 футов от …

Рассчитайте прогиб (мм) в точке свободно опертой балки.Модуль упругости …

Нагрузка в 8 тысяч фунтов прилагается к центру консольной деревянной балки с подпорками (E …

конструкций — Как рассчитать прогиб простой балки с нагрузкой в центре?

1) Балка, показанная ниже, изготовлена из полого квадрата размером 8 x 8 дюймов…
