Радиатор отопления своими руками: как сделать

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

для изготовления можно использовать материал, который уже был в употреблении;
для работы понадобится доступный и простой инструмент;

монтаж проводится просто;
конструкция будет надежной и не потребует особого ухода;
невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно.
После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы.

Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

Самодельный радиатор отопления, как сделать батареи своими руками из профильных труб

Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта.

А можно радиатор изготовить своими руками, тем самым решить проблему.

Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

труба диаметром 100 мм;
труба диаметром 25 мм;
лист стальной толщиною 3 мм;
два сгона диаметром 25 мм.

Из инструментов:

сварочный аппарат;
болгарка;
рулетка;
молоток;
маркер.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения.

К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

площадь комнаты.
высота потолка.

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Конструкция устройства

Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.

Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Самодельные радиаторы для системы отопления способны значительно снизить стоимость ремонта. Чаще изготовленные своими руками регистры применяют для теплиц, подсобных помещений, гаражей, мастерских.

Некоторые используют самодельные (кастомные) радиаторы для придания эффекта в интерьере.

Радиаторы, изготовленные своими руками, значительно дешевле даже бывших в употреблении. Большим преимуществом самодельных батарей является возможность свободно «играть» с формами, легко вписать габариты в расчётное место.

Как сделать радиатор для дома своими руками

Правильно сделанная батарея легко эксплуатируется, долговечна, не течёт, имеет опрятный внешний вид. Чтобы справиться с её сооружением, нужно пройти ряд этапов.

Подготовка инструментов: фото

Чтобы сделать радиатор, потребуются следующие навыки и приспособления для:

Соединения металлов. Чтобы батарея не текла, материал стенок надёжно спаивают между собой. Сделать это можно при помощи паяльников, сварочного аппарата, газовой горелки. Конечно, к инструментам требуется ещё и навык сварки — швы должны получиться красивые, без шлаковых включений и раковин.
Фото 1. Паяльник ZD-200В, мощность 40W, питание — 220 V, производитель — «Zhongdi».
Измерения и разметки. В работе потребуются линейки, угольники, рулетка, магниты. Для монтажа или сборки тяжёлых объёмных батарей на месте потребуются гидроуровень, пузырьковый уровень, лазерный нивелир.
Слесарной обработки. Навыки работы и наличие углошлифовальной машинки, молотка, зубила, напильника и прочих слесарных инструментов и приспособлений.
Фото 2. Углошлифовальная машинка модели GWS 660, потребляемая мощность 670 Вт, производитель — «Bosch».
Малярные материалы и инструменты. Защитить от коррозии и придать свежий вид изделию помогут кисть, распылитель, грунтовка, краска, обезжириватель, разбавитель.
Фото 3. Универсальный обезжириватель, объем емкости — 5 л, срок годности 36 месяцев, производитель — «Вершина».

Хорошо оборудованная мастерская упростит задачу и значительно ускорит работу, если же некоторых инструментов не хватает, их можно взять в аренду или занять у знакомых.

Расчёт размеров батареи отопления

Главная характеристика радиатора — способность передавать тепло в окружающее пространство. Она зависит от свойства стенок батареи, площади деталей, объёма теплоносителя и скорости его циркуляции.

Проектирование батареи начинается из составления технического задания: требуемых габаритов, способности к теплообмену. Проектирование радиатора состоит из следующих этапов:

Расчёт теплопотерь помещения. Чем выше и больше помещение, тем больше площадь контакта радиатора с окружающей средой. Каждое помещение уникально, так как имеет свои характеристики теплопроводности стен, качества остекления, вентиляции. Существуют справочники, позволяющие подсчитать теплопотери, но есть усреднённые формулы — складываются теплопотери перекрытий, стен, окон, умножается на поправочный коэффициент в 20% — требуемая мощность радиаторов готова.
От формы помещения зависит количество, размер и расположение батарей. Узкую длинную комнату одна батарея прогреть не сможет, и ставят дополнительные.
Возле входов с улицы и под окнами стоит предусмотреть нагревательные элементы: попадая в помещение, холодный воздух «отсекается» потоком тёплого.
Определить возможное давление и температуру в системе. От этих параметров зависит конструктив батареи — при высоком давлении резьбовых стыков должно быть как можно меньше.
На мощность радиатора влияет количество регистров и расстояние между ними. Если основной тип передачи тепла — лучистый, между трубами не должно быть меньше 50 мм. В противном случае они будут греть одна другую.

Вам также будет интересно:

Выбираем конструктивное решение для сборки

Чаще применяется две технологии постройки батарей — радиаторная и конвекторная. Радиатор состоит из рёбер-регистров, расположенных как горизонтально, так и вертикально. Конвектор может состоять из рёбер, на которые наварена воздушная рубашка или рёбра-воздуховоды для повышения теплообмена и организации конвекционного потока.

Чтобы батарея получилась удачной и радовала глаз, стоит проанализировать следующие параметры:

Тип помещения, где будет устанавливаться радиатор. Для отопления теплиц обычно применяют батареи из длинных труб, расположенных в несколько рядов у внешних стен. Кастомный полотенцесушитель для ванных комнат имеет другой конструктив — с полочками и вешалками, обязателен красивый внешний вид.
Имеющиеся в наличии материалы. Подойдут медные или стальные трубы соответствующего диаметра.
Технологию работы радиатора. Если он будет греть помещение лучистым теплом, стоит применить регистровую технологию, для создания воздушных тёплых завес лучше использовать конвекторную схему.
Тип подключения и заполнения водой. Чтобы из батареи легко удалить воздушный колокол, стоит запланировать в верхней точке развоздушиватель или подключение расширительного бачка.

Металл: из меди или пропиленовых труб?

Чтобы батарея служила долго, применяют специализированные водопроводные металлические трубы. Они сделаны по специальной технологии, превращающей стенку в монолит. Даже хорошие фальцевые соединения, точечная сварка с герметиком протекут со временем. Тонкие сварные конструкционные трубы квадратного профиля для батарей применять нежелательно — круглые водопроводные предпочтительнее.

Стенка трубы радиатора должна обеспечивать герметичность и долговечность, а также отличную теплопередачу. «Чёрная» сталь для батарей имеет толщину 2—3 мм, «нержавейка» — 1—2 мм, медь — 1—2 мм.

Заготовка деталей

Первый этап сборки радиатора — нарезка строго по размеру. Погрешность составляет не больше ½ толщины. Так стыки получатся ровными. Используйте УШМ с отрезным диском по металлу или отрезной станок. Редкая мастерская имеет в распоряжении плазморез, но на западе они очень популярны.

Составьте список с размерами — это облегчит задачу и позволит ничего не забыть.

При разметке квадратных труб можно воспользоваться угольником, линию наносят на всех четырёх гранях.

Ровно отчертить круглую трубу поможет обертывание листом бумаги в несколько слоёв, окунание в воду и обрисовывание границы мокрого и сухого, игольчатый шаблон.

При работе используют острые чертилки или мел — след от меток должен быть хорошо виден.

Нарезая детали, помните о технике безопасности.

Важно! Используйте при работе с УШМ защитные очки или маску, обломки разлетевшихся кругов могут нанести серьёзную травму.

Для состыковки регистров батареи потребуются отверстия и точные подгонки. Их проще делать, если есть игольчатый шаблон и ступенчатое сверло соответствующего диаметра.

Массивные радиаторы собирают уже на стене. Предусмотрите возможность добраться сваркой к труднодоступным местам перед закреплением деталей.

Сварка стальных труб

Соединить детали воедино сможет только опытный сварщик. Герметичность швов напрямую зависит от используемых инструментов, сварочного аппарата и мастерства работника.

Если опыта нет, обязательно изучите теорию сварки и потренируйтесь на ненужных деталях. Только добившись хорошего результата, стоит браться за сваривание основного каркаса.

При работе сначала выставляют и закрепляют детали. В этом поможет один или два подсобника, струбцины, магнит. Сначала конструкция собирается на «прихватках». После приваривания деталь «уводит», накапливаются внутренние напряжения. Если основной каркас радиатора собирать, основательно сваривая стык за стыком, то последние детали на батарее заварить будет сложно.

Чем варить

С чёрным металлом лучшие результаты даёт сварка при помощи пропановой или ацетиленовой горелки, дающей получить ровный и герметичный шов с отличным проплавлением.

Работа с ручной дуговой сваркой плавящимися электродами требует наличия хороших навыков. Используют электроды с рутиловым покрытием, старательно подгоняя детали. Если ацетилен позволяет без труда затянуть даже большие зазоры, качественная сварка электродом требует подготовки.

При возможности, стоит воспользоваться полуавтоматической сваркой. Это мировой стандарт, позволяющий получить отличный шов при минимуме навыков.

Стоит только правильно настроить напряжение и скорость подачи проволоки.

Нержавеющая сталь сваривается как спецэлектродами, полуавтоматом в среде аргона, так и неплавящимся вольфрамовым электродом в среде инертных газов. Последний способ наиболее предпочтителен — стыки зачищать нет необходимости, правильно выполненный шов служит украшением детали.

Медь и сплавы соединяются между собой при помощи пайки. Технология проста — детали чистятся, подгоняются, смазываются паяльной пастой или флюсом. Нагрев деталь лампой до температуры в 250—300 °С к стыку подносится припой. Он сразу же затекает в щель между деталями, прочно их изолируя. Метод прост, но требует некоторой сноровки и опыта.

Электрический радиатор

Если в помещении нет центральной системы отопления, поставьте в радиатор электрический ТЭН. Однако конструкцию батареи придётся усложнить:

ТЭН внутри батареи не касается стенок труб и устанавливается максимально низко.
Вода в радиаторе должна легко циркулировать через нагревательный элемент.
Добавьте в самой верхней точке расширительный бачок для выдавливания излишков жидкости. Для этого верхний регистр радиатора делают с уклоном.
Материал корпуса ТЭНа и стенок батареи не должны вызывать разность потенциалов, так как в обратном случае стык будет ржаветь и пропускать воду.

Медный

Медь очень проста в обработке. Стоит запомнить — медь, остывшая на воздухе, упрочняется, но если нагретую медь резко охладить, она становится мягкой, отжигается.

Отожжённая трубка легко гнётся, если её набить песком — медную батарею можно собрать любой формы.

Медь при создании радиатора обладает двумя преимуществами — отличной пластичностью и стойкостью к коррозии. Это даёт возможность применять относительно тонкие и лёгкие трубы.

Они имеют наивысший коэффициент теплопередачи. Соответственно, на одинаковой площади можно уложить больше трубок и батареи быстрее реагируют на настройку температуры антифриза.

Регистровая схема радиатора позволит избежать высокого гидродинамического сопротивления даже в случае небольшого диаметра трубок.

Единственный недостаток — значительная цена радиатора.

Полезное видео

Ознакомьтесь с видео, в котором показывается процесс изготовления радиатора из профильной трубы.

Купить или сделать самому

Лучше приобрести готовый радиатор, собранный в заводских условиях. Если же такой возможности нет — вооружитесь терпением и сварочным аппаратом, и пусть даже не с первой попытки, но сделаете хороший герметичный радиатор.

Устройство батареи простое, не требующее особых навыков слесаря, но важно качественно соединить все детали. От этого зависит эксплуатация системы отопления, так как чинить её в холодное время года будет затруднительно.

Если вы не обладаете достаточными навыками сварки, посмотрите несколько обучающих видео, почитайте учебник по сварке, пообщайтесь с опытными людьми. Обязательно потренируйтесь на ненужных деталях, и в случае хороших результатов смело и не спеша беритесь за работу по изготовлению радиатора.

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора, играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

Принцип работы радиаторов отопления
Физические основы функционирования теплоотражающих экранов
Преимущества экранов для радиаторов отопления
Виды экранов для радиаторов: краткая характеристика
На что обратить внимание при выборе конструкции декоративного экрана?
Экран для радиатора своими руками: пошаговая инструкция

Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
Плоские экраны применяются для маскировки радиаторов, расположенных в нишах;
Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

Металлические;
Пластиковые;
Деревянные;
Экраны из МДФ решетки;
Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП. Для его изготовления потребуются следующие материалы и инструменты:

Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
Лист металла для изготовления отражательного элемента;
Гвозди и столярный клей;
Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см, тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

75 фото идей декорирования батареи отопления своими руками

Батареи отопления, несомненно, важны для каждого помещения, предназначенного для пребывания людей. Как правило, расположение радиаторов отопления всегда на виду. Поэтому их внешний вид существенно влияет на общий вид помещения. В процессе ремонта или готовясь к нему, вопрос с внешним видом батарей отопления следует тщательно продумать. В ближайшие жизненные планы не входит ремонт? – не беда, есть решения и в этом случае. Благодаря доступности информации, а также возможности приобретения разнообразных материалов, декорирование различных предметов интерьера стало доступно для каждого независимо от финансов и способностей к рукоделию.

Правильный подход к декорированию батареи основывается не только на эстетической составляющей, также важно и функциональное назначение отопительного прибора

Весьма неудачное решение – движение теплого воздуха практически полностью заблокорованно

Возможные варианты декора батарей отопления выбираются по ряду параметров. Чтобы результат работы порадовал, при решении вопроса выбора отделки радиаторов отопления, следует исходить из следующих исходных данных:

изначальные свойства самого предмета декорирования;
стиль помещения, в котором расположены батареи;
цветовая гамма комнаты и стиль ее оформления;
функциональное предназначение помещения.

Отлично, если читая эту статью, вы уже знаете, чего именно хотите. Если же еще не определились, как лучше всего поступить, то, возможно после ее прочтения, несколько отличных идей все же появятся. Вам же останется только выбирать способ преобразования батарей отопления, который подходит по средствам и возможности выполнения, если Вы хотите выполнить декор батареи отопления своими руками.

Красота в ущерб теплу

При капитальном ремонте помещений можно, конечно спрятать батарею в стену с помощью устройства ниши из гипсокартона, ДСП или пластика. Вентиляция тепла и отвод его от батареи, в данном случае, осуществляется через решетку, которая обязательно в такой нише должна быть устроена. Как правило, такие ниши декорируются решеткой из ДСП или дерева. Возможен подбор как самой решетки, так и ее обрамления в необходимой цветовой гамме. Решетки такие продаются в большом ассортименте, они долговечны и неплохо пропускают тепло.

Скамья для чтения над батареей

Кроме того, вопрос преобразования батарей отопления можно решить, закрыв их специальными декоративными экранами. Такие приспособления могут устанавливаться непосредственно впереди батарей отопления или выполняться в навесной форме.

Навесной экран из тонких деревянных реек

Простая деревянная решетка, окрашенная в тон отделки стен

Навесной экран из металла незначительно снижает теплообмен, стоит недорого и легко монтируется

Эти решения не всегда можно назвать оптимальными, поскольку очень большая часть тепла, выделяемая батареей, в данном случае теряется впустую. Эффект близок к тому, которого достигли бы, пряча батарею за шторами.

Металлический экран с ажурным дизайном

Любая конструкция экрана должна обеспечивать доступ к батарее отопления

В то же время, закрытие радиаторов отопления выполняет функцию защиты маленьких детей от ожогов. Экраны, короба и ниши красивы, их можно подобрать под любой интерьер. Данный вид декора применяется, как правило, в гостиных и является для них идеальным стилистическим решением. Закрытие батарей в детских комнатах коробами и экранами является оптимальным решением как исходя из целей безопасности, так и с декоративной целью. Панель из дерева или ДСП может быть украшена яркими рисунками и использоваться как игровой элемент.

Идея экрана для высокой батареи

Старая деревянная лавка в роли короба для батареи в прихожей деревенского дома

Смотрите такжеИнтерьер гаража, фото.

Экран своими руками

Впрочем, экран для батареи можно сделать и самостоятельно. Лучше всего для этих целей подойдут такие материалы как дерево, ДСП или фанера. Эти материалы целесообразно окрасить в цвет помещения. Кроме того, отлично подойдет для этих целей оргстекло. Этот материал безопасен. На него так же можно нанести подходящие изображения краской или выполнить декорирование в технике декупаж.

Сделать экран проще всего из дерева

Решившись на изготовление панели для батареи самостоятельно, следует помнить о необходимости выполнения отверстий в ней. Они необходимы для прохода теплого воздуха от батареи в помещение.

Передняя панель экрана изготавливается из досок толщиной 16 мм

В качестве решетки удобно использовать перфорированную панель из ДВП, приобрести которую можно в любом гипермаркете строительных материалов

Перед батареей необходимо установить каркас

Передняя панель экрана закрепляется с помощью саморезов

В итоге получается вполне привлекательная конструкция

Смотрите такжеВсе о вентиляции в ванной комнате и туалете

Лучшие решения для кухни

Дизайн кухонь, не такой строгий, как принято для гостиных, дает волю для фантазии. Кроме вышеописанных способов спрятать батареи отопления, в помещениях, где творятся кулинарные шедевры, создаются и дизайнерские изыски по украшению радиаторов отопления. Батарею и трубу, соединяющую ее с источником тепла, можно окрасить в цвет стен, можно украсить, применив технику декупажа, а можно и объединить эти два способа.

Окрашенная в тон стен батарея будет меньше бросаться в глаза

Ещё больше эффекта можно добиться, если расписать батарею в тон обоям

Батарею можно выставить напоказ, сделав её частью художественной композиции

Множество идей доступны в Сети. Взяв их за основу, можно самостоятельно и без особых трудовых и временных затрат создать шедевр, украсив внешние элементы системы отопления элегантным или жизнерадостным рисунком. Декупаж батареи представляет собой перенесение рисунка с носителя на металлическую поверхность радиатора. При оформлении в технике декупаж, батареи можно декорировать, используя готовые рисунки, исполненные на тонкой бумаге (подойдут как рисовая бумага, так и обычные декоративные салфетки). Вариантов оформления очень много: цветы, оформление под дерево, геометрические рисунки.

Батарея-радуга

Хохломская роспись на батарее отопления

Если вы обладаете художественными способностями, то можно обойтись без готовых решений и наносить изображения краской непосредственно на поверхность. Для таких работ понадобятся термостойкие краски и лак. Последний необходим тем, кто решится выполнить декупаж батареи самостоятельно. Для декупажа также понадобится клей, подойдет обычный ПВА.

Смотрите такжеСпилы дерева для интерьера, сделанные своими руками

Оформление батареи в ванной

Не каждая ванная комната имеет отдельные батареи, кроме той, которая выполняет роль полотенцесушителя. Современные изделия достаточно эстетичны. Необходимость декорирования возникает в том случае, если замена батареи давно не производилась, ввиду чего она потеряла внешний вид. Самый простой способ придать отопительному прибору презентабельный внешний вид — это окрашивание. Цвет краски подбираются по цвету помещения. Разумеется, изделие, которое подлежит окраске, тщательно очищается. Впрочем, декупаж в ванной комнате так же уместен.

Пример удачного использования батареи в качестве яркого акцента

Кроме того возможно закрыть батарею в ванной комнате сеткой, которая может исполнять роль системы хранения.

Защитный экран с полками для хранения

Батарею можно спрятать в стильный шкафчик

Или оставить на виду, прикрыв сверху полочкой

Подводя итог, следует отметить, что декорирование батареи отопления – это процесс творческий. Выбирая способ преображения радиаторов отопления главное не перестараться с декоративными элементами, выдержав общий стиль оформления помещения. Важно также учитывать то, что не должно пострадать основное функциональное предназначение радиатора – обогрев помещения в холодное время года.

Декорируют как старые чугунные батареи, так и современные изделия из алюминия и биметалла. Последние особенно податливы для нанесения рисунков, поскольку внешнее оформление состоит из плоских пластин, на которые удобно наносить рисунок.

Выбирая окрашивание, следует помнить о том, что для радиаторов отопления производятся специальные краски, которые выдерживают высокие температуры.

Смотрите такжеПокупаем или шьем своими руками? 50 идей декоративных подушек.

Видео: техника росписи радиатора отопления

Смотрите такжеКак сделать коллаж интерьера

Фото: 50 вариантов декорирования батареи

Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety. org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

Бурение отверстий в стене для установки кронштейнов

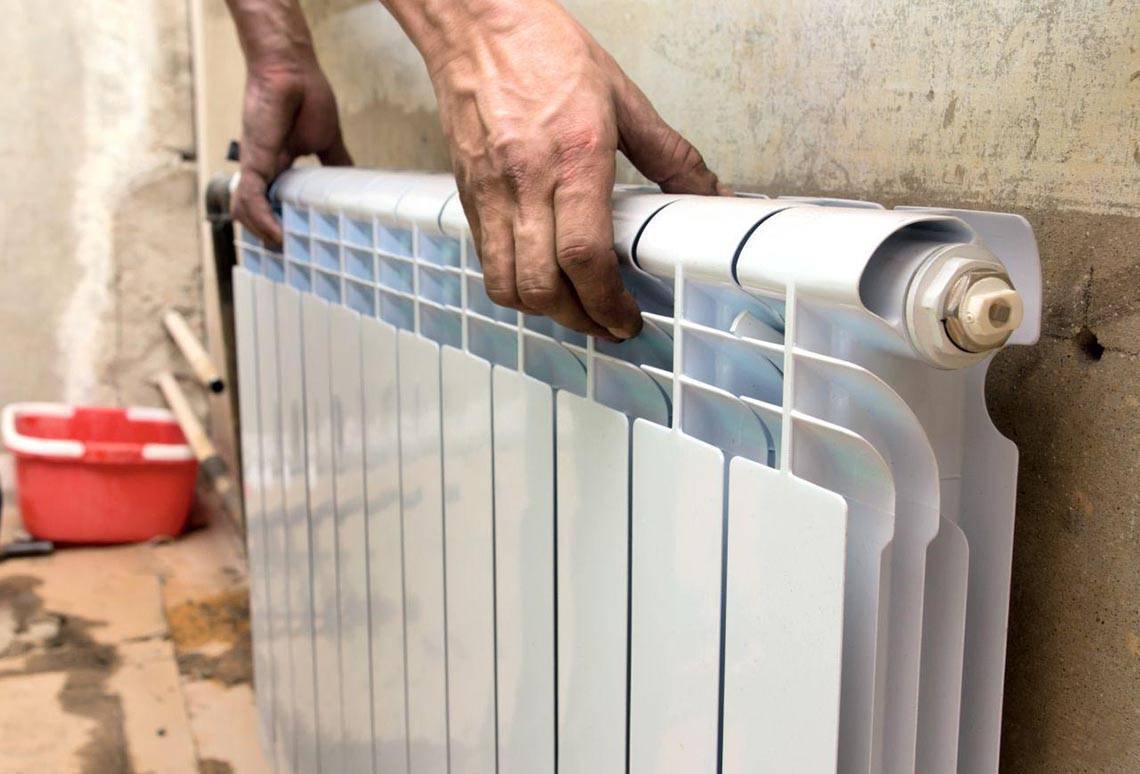

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев

Ремонт радиаторов отопления своими руками, протечка, щелчки, шум

Порой случаются такие ситуации, когда незамедлительно требуется ремонт радиаторов отопления. Что делать в таком случае? Бежать и звать специалистов или пытаться что-то сделать самостоятельно? Постараемся разобраться.

Ремонт радиаторов отопления

Признаки поломки или «я ничего не трогал»

Отметим несколько возможных причин поломки радиаторов отопления:

Радиатор с самого начала был подобран неправильно. В зависимости от того, какой диаметр труб, давление и температура воды в системе, ставят разные типы радиаторов.
Ремонт батареи отопления может также быть вызван и тем, что его неправильно подсоединили к трубам отопительной системы.
Если центральная система отопления создает жесткие условия для работы. Например, если у теплоносителя повышена кислотность, а также наблюдаются резкие перепады давления – это приводит к тому, что металл переживает электростатическую или электрохимическую коррозию.
Если теплоноситель плохого качества, то он будет формировать налет на стыках секций батарей и в местах, где крепятся трубы.
Некачественный теплоноситель также будет засорять радиаторы и трубы – это повлечет за собой частую необходимость их промывки.

Налет в трубах отопительной системы

Межсекционные прокладки могут протереться, а резьбовые ниппели – разрушиться. Поэтому нужно регулярно менять прокладки между секциями.
Щелчки в батарее отопления – не обязательно поломка, однако при их появлении нужно вызвать мастеров, возможно, потребуется звукоизоляция батарей отопления. Так как то, что шумит радиатор отопления, может вызвать дискомфорт или стать причиной его поломки.

Теперь обозначим основные признаки того, что вашим батареям требуется тщательный осмотр и ремонт в дальнейшем или срочно:

Рекомендуем к прочтению:

Когда отопительный сезон в разгаре в прямом смысле слова, в помещениях вдруг стало заметно холоднее, то есть, батарея отопления не греет.
На стыках и в местах крепления появился налет, это может вызвать то, что в дальнейшем не работает радиатор отопления.
Появилась течь батареи отопления или лопнул радиатор отопления.

Если ваши батареи уже старше вас – лучше заменить их, потому что, скорее всего, постоянный ремонт батареи отопления своими руками вам обеспечен. Ведь современные модели будут более эффективными, так как их теплопроводность выше: в помещениях станет теплее, траты на отопление станут меньше. Помимо этого, новые батареи будут более красивыми.

Старую батарею иногда проще поменять чем ремонтировать

Если заменить батареи нет возможности, то вам предстоит ремонт радиатора отопления своими руками, и как можно скорее. Лучше всего – будь то проблема, как устранить течь батареи отопления, или вы просто пока слышите шум в батареях отопления, незамедлительно обратиться к специалистам, которые произведут профессиональную диагностику.

Ремонтируем секционные батареи

Множество батарей отопления относится как раз к секционному типу. И в первую очередь, это батареи из чугуна и биметаллические. Конечно, профилактический осмотр лучше всего проводить еще до того, как на улице станет холодно, или когда уже потеплеет. Но очень часто самые активные действия начинаются уже после того, как проблема превращается в критически срочную.

Рекомендуем к прочтению:

Основная проблема – это протечка батареи отопления.

Именно она чаще всего вызывает ремонт. Приведем инструкцию, как устранить течь радиатора отопления самостоятельно:

Проверяем, действительно ли течет батарея отопления. Обычно место протечки видно сразу. Но бывает, что очень сложно найти его. Если это так, то радиатор снимается, затем погружается в емкость с водой. И там, где есть отверстие, начнут идти пузырьки воздуха. Но часто, чтобы выявить, где потек радиатор отопления, не составляет труда и так.
Готовим инструментарий. Когда вы уже определили место, где протекает батарея отопления, будем ее ремонтировать. Для этого подготовим тонкий стальной трос, замазку (смесь эпоксидной смолы и металлического порошка, густотертые белила цинковые, порошковый или полимерный герметик, холодная сварка – на выбор), полотно (или другая ткань или бинт, чтоб наносить замазку), металлический хомут (можно взять изоленту или резину с проволокой).

«Холодная сварка» — средство для аварийной герметизации труб и радиаторов отопления

Когда мы обозначили прорыв батареи отопления и собрали инструменты, оборудуем место ремонта. Под радиатор кладем клеенку, ткань-непромокашку или же кусочек пленки. Сверху кладем большую тряпку для вбирания воды. Если надо – рядом ставим тазик или ведро.
Теперь место, где подтекает батарея отопления, нужно зачистить. Часто это место находится на стыке секций. Нужно снять старую обмотку, убрать части прокладки и краску. Берут струну и зачищают стык до металла. Очищенный участок промывается бензином, чтоб в дальнейшем новая обмотка прилегла хорошо.
Место, где потекла батарея отопления, нужно замазать. Состав замазки наносим на ленточку из ткани, максимально плотно наматываем ее на стык, делая 2-3 слоя – количество зависит от состава.
Замазанный участок, где раньше была такая проблема, как капает батарея отопления, закрепим хомутом. Хомут накладывают на замазку, стягивают его и фиксируют болтами и гаечками.

Когда отопительный сезон будет окончен, рекомендуется поменять этот радиатор на цельный и новый, или хотя бы его секции, которые повреждены. Помимо течи, распространенной является такая проблема, как воздух в радиаторе отопления. Воздух в батареях отопления лучше всего должны удалять специалисты, чтобы не вызвать в дальнейшем более серьезных ремонтных работ.

Крышка радиатора DIY — Genius

Фото: christinasadventures.com

Если тепло исходит от радиаторов, вы знаете, в каком затруднительном положении: зимой вы рады теплу. Но вне зависимости от сезона никуда не деться, что радиаторы обычно некрасивые. Их неуклюжая, утилитарная внешность является источником длительного разочарования для многих. Кроме того, радиаторы занимают драгоценную площадь на полу, которую вы бы предпочли посвятить другой, более интересной цели (отопление — это многое, но это не так). В этом гениальность крышки радиатора, созданной Кристиной своими руками: она прилегает прямо к чугуну, создавая удобную поверхность наверху, позволяя горячему воздуху проходить через комнату.

Крышки радиатора несколько спорны; некоторые люди говорят, что они затрудняют воздушный поток, снижая способность радиаторов выполнять свою работу. Кристина, которая ведет блог по адресу Christina’s Adventures, отвечает: «Это определенно серьезная проблема, но если крышка радиатора сконструирована правильно, она действительно может помочь улучшить воздушный поток! Вы должны убедиться, что вокруг радиатора достаточно места.Также не забудьте добавить кусок листового металла сзади. Это помогает направлять воздух в остальную часть дома ». Хорошо знать!

Кристина живет в 100-летнем доме, и поэтому, сделав крышку радиатора, сделанную своими руками, она почувствовала, что важно уважать историю, одновременно делая пространство более функциональным для ее семьи сегодня. «Мы разработали свой собственный стиль, — говорит она, — и мы чувствуем, что это настоящее сочетание старого и нового».

Узнайте, как Кристина сделала крышку радиатора своими руками и как вы можете сделать ее сами!

МАТЕРИАЛЫ
— МДФ
— Алюминиевый лист
— Лобзик
— Накладной профиль
— Торцовочная пила
— Elmer’s ProBond Advanced
— Клей для дерева
— Шпаклевка для дерева
— Тополь
— Краска
— Пятно
— Полиуретановый герметик

STEP 1

Фото: christinasadventures.com

Мы измерили площадь вокруг радиатора, добавив 2–3 дюйма со всех сторон для обеспечения надлежащего воздушного потока. Затем в нашем местном хозяйственном магазине мы вырезали из МДФ переднюю и боковые стороны крышки. Вернувшись домой, мы отметили 4-дюймовую раму и маленькие ножки. После этого просверлили пилотные отверстия и лобзиком вырезали внутренний квадрат.

STEP 2

Фото: christinasadventures.com

Теперь пришло время добавить красивую алюминиевую решетку в середину рамы из МДФ.Я использовал ProBond Advanced от Elmer, чтобы приклеить металл к МДФ. Для этого типа проекта из смешанных материалов это идеальный клей.

STEP 3
Затем я использовал степлер, чтобы прикрепить алюминиевый лист к МДФ — теперь они надежно прикреплены. Мы также добавили два куска обрезков дерева к задней части рамы, чтобы получилась четвертая сторона.

STEP 4

Фото: christinasadventures.com

После того, как защитная пленка и задняя часть были на месте, мы разрезали накладку, чтобы она поместилась внутри рамы МДФ по периметру решетки.Молдинг действительно придает крышке радиатора более законченный вид. На этом этапе я заделал недостатки шпатлевкой для дерева.

STEP 5
Через несколько часов я вручную отшлифовал деревянную шпатлевку и стороны МДФ. Затем я накатал на крышку три слоя белой краски, и мы наконец положили ее на радиатор.

STEP 6

Фото: christinasadventures.com

Сверху я добавил мореный тополь, чтобы получилась полка.А на обратной стороне крышки я добавил кусок листового металла, чтобы излучать тепло в комнату.

Спасибо, Кристина! Если вам понравился этот пост, посетите страницу «Приключения Кристины», где вы найдете еще больше невероятных идей для домашнего декора.

DIY Вентилируемый радиатор | Открыть Eco Homes

Радиатор с вентилятором быстрее нагревает комнату и повышает эффективность

Обновление 2020: Наша кухня / гостиная часто была самой холодной комнатой. При нашей схеме использования хорошо иметь возможность быстро его разогреть.Описанный здесь вентиляторный радиатор выдувает теплый воздух в комнату, мимо того места, где мы сидим, что приятно, нагревая всю комнату намного быстрее, чем раньше.

Это происходит даже тогда, когда температура подачи нашего газового котла (воды, которую он направляет в радиаторы) установлена ниже 60 ° C. Конденсационные котлы более эффективны при более низких температурах воды.

Хотите большего, быстрого нагрева от радиатора?

Сначала несколько чеков:

Имеется ли в радиаторе термостатический радиаторный клапан (TRV)? Он должен выключиться, когда в комнате достигнута заданная температура.Попробуйте включить TRV, чтобы увидеть, не ограничивает ли это тепловую мощность радиатора. Или TRV застрял? См. Полезные ресурсы Transition Cambridge по этому и другим вопросам:
Ваш радиатор холодный, потому что из него требуется прокачка или он заблокирован осадком?
Или это сильно заслоняет мебель или шторы?

Если все вышеперечисленное в порядке, то добавление вентилятора или другого к радиатору должно помочь. В этой конструкции используются вентиляторы 12 В, питаемые от подключаемого блока питания, поэтому она безопасна от сети и подходит для установки или строительства дома.Вентиляторы потребляют всего несколько ватт и включаются только тогда, когда радиатор горячий, поэтому их потребление электроэнергии минимально. Все вентиляторы издают небольшой фоновый шум — мы не считаем это проблемой, но все разные!

Изготовление радиатора с вентилятором своими руками

Механическая конструкция

Я добавил вентиляторы к радиатору необычной формы: он длиной 2 м и низок, чтобы поместиться под длинным окном с широкой полкой / сиденьем у окна. Вы можете адаптировать эти идеи к своей ситуации.Из-за длины я решил вместить 3 вентилятора, но, вероятно, двух было бы достаточно. Вентиляторы были встроены в кусок дерева, который закрывает зазор между передней частью радиатора и полом. Фанерные щечки на каждом конце завершают герметизацию, а пенопластовая полоса для защиты от сквозняков закрывает все зазоры, так что весь продуваемый воздух проходит через радиатор.

Воздух, продуваемый вентиляторами, будет врываться между задней стенкой радиатора и стеной, которую я заблокировал изоляцией из переработанного пластика (с ней легко обращаться), но любой способ заблокировать это пространство — это хорошо.Задняя часть радиатора обычно также нагревает воздух, отводя тепло в комнату, но я думаю, что, вероятно, лучше направить воздушный поток через середину этого радиатора, где у него много ребер.

Полка над радиатором в любом случае хороша для направления теплого воздуха в комнату, а не вверх по стене. В этом дизайне он действительно помогает создать показанный воздушный поток, что приятно, когда вы сидите рядом!

Передняя часть вентиляторов защищена защитными кожухами, чтобы дети не попали внутрь!

Электрооборудование

Я искал тихие и эффективные 120-миллиметровые компьютерные вентиляторы 12 В постоянного тока, выбрав 3 x Aerocool Airforce от Overclockers по цене 6 фунтов стерлингов.95 каждый. Другими значимыми характеристиками для сравнения были уровень шума 25,4 дБ (A), воздушный поток 52,65 кубических футов в минуту при потреблении 1,44 Вт каждая.

Блок питания (БП) с разъемным верхом на 12 В должен обеспечивать полный ток, потребляемый вентилятором. У современного устройства должно быть <0,3 Вт в режиме покоя, когда термостат выключен. Даже этого можно избежать, отключив его от электросети вне сезона центрального отопления.

Нормально открытый биметаллический дисковый термостат имеет номинальную температуру переключения 30 ° C, поэтому он включается, когда радиатор нагревается.Он приклеен к радиатору, где его не видно. В зависимости от длины соединительный провод должен иметь довольно низкое сопротивление. Я использовал акустический кабель.

Используется

Нам очень понравился эффект от болельщиков за 3 зимы:

Этот небольшой радиатор теперь обеспечивает гораздо больше тепла, которое быстро нагревает комнату
Когда у нас не работает центральное отопление, мы можем включить его ненадолго и быстро прогреть комнату на короткие периоды времени, например, в обеденное время
Теплый воздух подается туда, где он нужен
Мы не обращаем внимания на шум вентилятора: мы замечаем, когда он включается или выключается, но потом забываем об этом
Это было надежно.Единственное техническое обслуживание — это чистка лопастей и кожухов вентилятора ежегодно, поскольку они имеют тенденцию накапливать пыль, которая может сократить поток воздуха и увеличить шум.

Надеемся, что вы тоже сможете воспользоваться преимуществами! Этот вентиляторный радиатор выставлен на выставке в Eltisley Avenue Open Eco Home.

Как правильно и без проблем переставить радиатор

Если с системой отопления дома что-то не так, как можно скорее позвоните профессионалам. Некогда ошибаться.Но есть некоторые рабочие места, идеально подходящие для тех, кто разбирается в сантехнике, и они могут сэкономить вам деньги. В 2018 году количество домовладельцев, обращающихся к DIY для ремонта дома, увеличилось в пять раз до 15%, по сравнению с 3%.

При ремонте вашего дома радиатор может помешать новой компоновке мебели, и иногда вы можете обнаружить, что он будет более эффективным в другом месте. Хорошая новость в том, что переместить его возможно, и вы можете сделать это самостоятельно дома, следуя этим простым советам.

Следуйте основным этапам сантехники

Перемещение радиатора — не идеальный первый проект.Эта работа своими руками больше подходит людям, хорошо разбирающимся в системах отопления и водопровода. Если вы этого не сделаете, вы можете повредить систему отопления, трубопроводы и даже протечь грязную воду в вашу комнату. Поэтому убедитесь, что вы компетентны, и проведите исследование, прежде чем приступить к выполнению этой задачи.

Измерьте радиатор

Первым делом необходимо измерить радиатор и убедиться, что он подходит на новое место. Это сэкономит вам много времени и вы пожалеете о том, что когда вы переместите его, у вас будет жизнеспособное место для его установки.Также важно измерить расстояние между нижней частью радиатора и полом, чтобы освободить место для трубопроводов под ним. Но если вы не уверены, сколько трубопроводов вам понадобится, лучше всего проконсультироваться с профессиональным сантехником, который посоветует вам и минимизирует ошибки.

Слейте воду из системы отопления

Прежде чем отправиться в город, срывая радиаторы со стены, вы должны слить воду из системы отопления, чтобы избежать неприятных и дорогостоящих аварий. Обязательно выключите котел, отключите электричество, а затем слейте воду из системы.Если оставить электричество включенным, ваш котел может загореться, что приведет к перегреву и возгоранию.

Заглушка трубопровода

После того, как система опустеет, самое время закрыть трубы и подготовиться к перемещению радиатора. Вы можете использовать заглушки с плотной посадкой или метод пайки, чтобы закрыть существующие трубопроводы.

Перемещение и установка радиатора

Вы уже выполнили необходимые измерения. Все, что осталось сделать, это установить радиатор, используя имеющиеся настенные крепления от оригинального радиатора.Если вы купите новый набор, вы можете обнаружить, что винты не подходят. Перед повторным заполнением системы проверьте, правильно ли установлены трубы.

Включить котел

Для заправки системы и возврата ее в рабочее состояние требуются базовые знания сантехники. Если вы не знаете, как это сделать, обратитесь к опытному водопроводчику, который сделает это за вас, и убедитесь, что вы не нанесете дорогостоящего ущерба.

Вот и все! Даже если все, что у вас есть, — это некоторые базовые знания, их должно быть достаточно, чтобы пройти через проект.Но если в какой-то момент вы не уверены в своих силах, обратитесь к профессионалу и попросите его сделать это вместо этого.

Сантехники GOS Heating имеют большой опыт и предлагают отличное соотношение цены и качества. Как специалисты по сантехнике, мы можем позаботиться обо всех ваших потребностях в отоплении. Просто позвоните нам по телефону 01772 734 966, чтобы начать работу.

15 крышек радиаторов, которые можно легко сделать своими руками

Не каждый радиатор выглядит круто и стильно, и если вам не нравится, как выглядит ваш, этот обзор для вас.Вы можете сделать красивую крышку для радиатора, которая не только скроет некрасивую деталь, но и станет дополнительным местом для хранения вещей. Традиционные материалы — это МДФ, толстый картон или любой другой материал, который вам нравится, но помните, что он должен быть легковоспламеняющимся. Добавьте металлические листы, так как с ними легко обращаться, они легковоспламеняющиеся, прочные и сделают ваше покрытие энергоэффективным. Накройте крышку крышкой, чтобы получилась небольшая полка для дополнительного хранения. Прочтите инструкции ниже, чтобы узнать подробные инструкции!

Крышка радиатора с выдвижным ящиком в стиле середины века

1 из 15

Эта потрясающая крышка не только замаскирует радиатор, но и станет настоящей частью вашего декора.Сочетание мореной древесины и белых лаковых поверхностей всегда смотрится великолепно! (через www.apartmenttherapy.com)

Встроенный уголок для завтрака

2 из 15

Превратите радиатор в удобную скамейку для уголка для завтрака. Накройте его мягкими подушками, чтобы превратить его в отличное место для отдыха. (через www.bhg.com)

Прозрачная, но красивая крышка радиатора

3 из 15

Это супер простое и красивое решение подойдет для любой комнаты. Ваш радиатор не потеряет свою эффективность, но лучше впишется в ваш интерьер.(через cafemystra.cafeblog.hu)

Крышка радиатора прихожей со встроенными отсеками

4 из 15

Этот проект поможет скрыть уродливый желтый радиатор и поможет вам организовать подъезд. В этом чехле есть несколько встроенных ящиков для хранения вещей. (через www.ramblerenovators.ca)

Крышка радиатора центрального отопления

5 из 15

Если вам не нравится внешний вид ваших радиаторов, то эта современная деревянная крышка — лучшее решение, чтобы скрыть их. (через lovechicliving.co.uk)

Модернизация радиатора IKEA

6 из 15

Эта красивая и практичная крышка радиатора сделана из основания кровати с планками IKEA. Простой и быстрый способ спрятать эту некрасивую вещь и получить дополнительную поверхность стола. (via https 🙂

Крышка радиатора для ванной с ящиком для хранения

7 из 15

В этой крышке есть место для хранения туалетной бумаги и место для демонстрации, чтобы сделать интерьер вашей ванной комнаты более уютным. (через missmustardseed.com)

Красивая крышка радиатора с отсеком для хранения

8 из 15

Крышка радиатора скрывает большое утилитарное устройство в более эстетичной упаковке, а плоская верхняя часть дает вам немного больше места для хранения или демонстрации.Для такого проекта подойдет нестандартный пиломатериал и несложные столярные изделия. (через canadianhomeworkshop)

Простая крышка радиатора

9 из 15

Если вам нужно защитить своих малышей от прикосновения к горячему радиатору, крышка просто необходима. Хотя для его изготовления вам понадобится Kreg Jig. Кстати, декоративное стекло придает приятный вид верхней части крышки. (via ana-white)

Кухонное сиденье у окна своими руками

10 из 15

Такое сиденье станет идеальным зимним видом спорта для ваших детей и кошек.Кроме того, вам больше не нужно красить радиатор. (via statelykitsch)

Красивая крышка радиатора

11 из 15

Это отличный проект по превращению некрасивой вещи в нечто стильное и практичное. (via shelterness)

Энергоэффективная крышка радиатора

12 из 15

Паровые радиаторы намного горячее, чем водяные, и эта крышка — отличное решение для защиты ваших детей от чугунных. Кроме того, если вы решите накрыть заднюю часть радиатора фольгой, крышка — отличный способ это скрыть.(через инструкции)

Скамья для крышки радиатора своими руками

13 из 15

Это очень практичное решение, чтобы добавить что-то уникальное и полезное в старые дома с лучистым теплом. К тому же такая скамейка была бы отличным развлечением у окна, когда на улице идет снег. (с помощью молотков и каблуков)

Стильный кожух для вашего шкафа

14 из 15

Самая трудная часть в этом проекте — определить внутренние размеры вашего кожуха, оставляя зазор для тепла по всему периметру устройства.Ошибки на этом этапе недопустимы. (через diynetwork)

Шкаф для крышки радиатора своими руками

15 из 15

Трехсторонний бокс с ножками внизу и крышкой вверху изготовлен из МДФ. Он недорогой и может быть окрашен в любой цвет. (через этот дом)

Как смыть осадок в радиаторах

Шлам в радиаторах, который представляет собой скопление грязи и ржавчины, ограничивает поток воды вокруг радиатора и снижает его производительность.В этом руководстве мы расскажем, как смыть отстой в радиаторах, чтобы они работали наилучшим образом. Если вы не уверены, является ли отстой ваша проблема, взгляните на раздел «Диагностика отстоя радиатора» ниже.

Как промыть радиатор:

Выключите отопление
Простыни
Запорная арматура
Слить радиатор
Снять и промыть радиатор
Подключите радиатор заново

Вам понадобится:

Старые полотенца / простыни
Ключ для прокачки радиатора
2 разводных ключа
Ковш
Лента PTFE
Садовый шланг

Шаг 1. Выключите отопление

Перед тем, как снять радиатор со стены, необходимо выключить систему отопления и дать ей остыть не менее часа.Убедитесь, что вы даете ему остыть достаточно долго, как если бы вы соприкоснулись с водой, вы же не хотите, чтобы она была горячей!

Шаг 2. Разложите полотенца

Далее вам нужно защитить пол, разложив полотенца вокруг радиатора. В частности, убедитесь, что области под клапанами защищены.

Шаг 3: Выключите клапаны

Далее вам нужно отрезать радиатор от остальной системы:

Сначала выключите термостатический клапан радиатора (TRV), повернув его в положение «0» или «выключено».
Переместитесь на другую сторону радиатора к запорному клапану. Снимите пластиковую крышку, затем с помощью гаечного ключа поверните клапан по часовой стрелке. При выключении запорного клапана подсчитайте количество оборотов, которое он делает, и запишите это число. Это поможет вам позже сбалансировать радиаторы.

Шаг 4. Слейте воду из радиатора

Поставьте ведро под TRV. Возьмитесь одним гаечным ключом за корпус клапана, а другим ослабьте гайку, соединяющую радиатор с клапаном.
Используйте спускной ключ, чтобы открыть спускной клапан, это позволяет воздуху попадать в радиатор, что способствует вытеканию воды.
Сложите все, что выходит из радиатора, в ведро.
Ослабьте запорный клапан таким же образом, как описано выше, чтобы выпустить больше воды. Теперь вы также можете наклонить радиатор, чтобы убедиться, что вы все слили.
Закройте спускной клапан ключом.

Шаг 5: Снимите и промойте радиатор

Как только вода перестанет вытекать, вы можете полностью отсоединить радиатор и снять его с кронштейнов.При подъеме наклоните радиатор в сторону, чтобы перелить оставшуюся воду в емкости.
Теперь вы можете вынуть радиатор наружу, чтобы промыть его. Наденьте шланг на входной патрубок и включите воду, чтобы смыть весь осадок. Вы можете переместить шланг к входному отверстию на другой стороне и продолжать полоскание, пока вода, выходящая из другого конца, не станет чистой.

Шаг 6. Повторно подключите радиатор

После того, как вы закончили промывать радиатор, вы можете снова подключить его, следуя приведенным выше инструкциям в обратном порядке.
При повторном подключении радиатора поверните запорный клапан на такое же количество оборотов, которое вы записали ранее.
Откройте спускной клапан в верхней части радиатора, чтобы выпустить весь захваченный воздух.

Если все прошло хорошо, значит, вы успешно промыли радиатор.

Предотвращение образования отложений в радиаторе

Механическая промывка

Если у вас все еще возникают проблемы после промывки радиатора, то может потребоваться промывка под давлением, чтобы очистить не только радиаторы, но и трубы.

Магнитные фильтры котла

Магнитный фильтр котла перед вашим котлом удалит шлам, ржавчину или магнитные частицы, прежде чем они попадут в вашу систему.

Диагностика шлама радиатора

Если вы не уверены, нужно ли промывать радиаторы, вот несколько простых проверок.

Проверьте цвет воды при спуске воздуха из радиаторов:

Прозрачный: В радиаторе нет или очень мало осадка.
Слегка коричневый: Отстой начинает накапливаться, поэтому рекомендуется промыть.
Очень темно-коричневый: Как можно скорее промойте радиаторы.

Если у вас есть какие-либо из следующих симптомов:

Если вы промыли радиатор, но у вас по-прежнему возникают проблемы с системой отопления, ознакомьтесь с нашими руководствами по удалению воздуха из радиатора, диагностике неисправности радиатора и замене радиатора.

Как добавить радиатор

Проблема с радиаторами в том, что их никогда не бывает достаточно, чтобы обойтись без них, и часто они оказываются не в том месте. Самый быстрый и простой способ модернизировать вашу систему центрального отопления — это добавить радиатор, но зачем кому-то платить за это, если вы можете следовать нашему простому пошаговому руководству и сделать это самостоятельно за день?

В нашем пошаговом руководстве вы узнаете, как обновить систему отопления за день.

Установка радиатора — простое, но трудоемкое дело, поэтому сантехник взимает с вас около 100 фунтов стерлингов за радиатор плюс материалы, чтобы установить один для вас.Если у вас сплошные полы или вам нужно установить особенно длинные трубы, вы можете продолжать увеличивать эту цифру.

Мы составили это удобное руководство по установке радиатора в вашу систему центрального отопления. В руководстве описывается самый популярный вид влажного центрального отопления: система с открытой вентиляцией, в которой используются подающие и обратные трубы для распределения горячей воды от котла к радиаторам и обратно к котлу.

(БОЛЬШЕ: См. Другие уроки DIY)

Необходимые инструменты

Горелка для бутана
Резак для труб
Разводной гаечный ключ
Ключ радиаторного клапана
Ключ спускного клапана
Ручка для краски
Сверла и сверла
Карандаш
Отвертки,
Взрывобезопасный мат
Пластиковый резак для шлангов / труб

Необходимые материалы

Предварительно припаянные 15-миллиметровые отводы, тройники и прямые соединители
или пластиковые быстроразъемные отводы 15 мм, тройники, прямые соединители
Медная труба 15 мм
или пластиковая труба 5 мм
Радиатор
Клапаны радиатора
Флюс
Бутан
Запасные маслины 15 мм
Лента PTFE
000 Зажимы для труб
Винты
Зажимы для труб
Тщательно продумайте, где вы собираетесь разместить новый радиатор.Одна часть комнаты особенно холодная? Будут ли сведены на нет его преимущества при перестановке мебели в будущем? Также подумайте об общих потребностях в отоплении помещений: они измеряются в британских тепловых единицах (BTU), и на большинстве радиаторов есть наклейка, показывающая выходную мощность в BTU. Чтобы вычислить, сколько БТЕ требуется вашей комнате, умножьте высоту на ширину и длину комнаты (в футах), а затем умножьте это число на четыре.
Сколько дополнительных радиаторов может вместить ваш котел? При установке котла сантехник принимает во внимание размер дома и подбирает котел с соответствующей мощностью BTU.Обычно добавление одного или двух радиаторов не должно вызывать никаких проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.
Пошаговое руководство по добавлению радиатора
1. После того, как вы определились, где вы собираетесь разместить радиатор, найдите ближайшую пару подающей и обратной труб, к которой вы можете подключиться. Их можно разместить под половицами или, как здесь, прикрепить к стене из-за твердого пола.При холодной системе центрального отопления поверните термостат до щелчка, а затем коснитесь обеих труб. Первой нагревается труба, идущая от котла. Четко пометьте подающий и обратный трубопроводы ручкой для рисования.
2. Выключите котел и убедитесь, что подача воды к агрегату тоже отключена. Присоедините кусок садового шланга к сливному крану на радиаторе и проведите шланг к точке снаружи, которая ниже радиатора. Отверните квадратный ключ под сливным краном и дайте системе стечь.
3. Выпуск воздуха из выпускных клапанов радиатора пропускает воздух в верхнюю часть радиатора и вытесняет воду, оставшуюся в системе. Не забудьте после этого поднять клапаны.
4. Найдите центральную точку стены и проведите в этой точке вертикальную карандашную линию. Найдите центральную линию радиатора и измерьте расстояние от этой точки до центра кронштейнов. Перенесите эти измерения на стену.
5. Некоторые радиаторы поставляются с шаблоном для разметки положений отверстий для кронштейнов.Поднесите это до уже начерченных линий и закрасьте карандашом. Если шаблона нет, вставьте кронштейн в заднюю часть радиатора и измерьте расстояние от основания кронштейна как минимум до 50 мм ниже дна радиатора (некоторые производители радиаторов рекомендуют зазор до 125 мм, проверьте упаковку для получения подробной информации). Начиная с верхней части плинтуса, перенесите это измерение на стену. Если система слилась, теперь вы можете поднять сливной кран.
6. Поместите основание кронштейна на линию, проведенную на шаге 5, а затем отметьте верхнее отверстие кронштейна на стене.Просверлите стену и вставьте вилку в стену, свободно прикрепите кронштейны вверху, а затем разметьте и просверлите нижние отверстия.
7. Оберните фторопластовую ленту вокруг резьбовых частей клапанов радиатора пять раз. Это помогает им запечатать.
8. Установите клапаны. Закрепите основной корпус клапана правильным шестигранным ключом, который можно купить в магазинах DIY. Используйте разводной гаечный ключ, чтобы затянуть внешнюю часть клапана на основном корпусе.
9. Подвесьте радиатор.
10. Вырежьте и изготовьте необходимые трубопроводы от радиатора обратно к подающей и обратной трубам, которые вы определили ранее. Если вы работаете с медными трубами, используйте подходящий труборез, а не ножовку. Отметьте место, где вы собираетесь закрепить кронштейны для поддержки участков трубопровода, и теперь прикрутите их на место.
11. Если вы используете медные трубы, перед началом пайки убедитесь, что все подходит друг к другу, и что при присоединении трубопроводов не возникает напряжений.
12. Очистите концы медных труб проволочной ватой.
13. Наденьте стопорные гайки и маслины на трубы, которые соединяются с радиаторными клапанами, и удерживайте их на месте, пока вы их затягиваете.
14. Для этой части работы использовались предварительно припаянные или йоркширские стыки, которые просто нужно было равномерно нагреть бутановой горелкой, чтобы расплавить припой внутри стыка и сделать водонепроницаемое соединение. Используйте огнестойкий коврик позади нагреваемой области, чтобы предотвратить возгорание и возможность распайки существующих стыков.
15. Вы можете прекратить нагрев предварительно припаянного соединения, когда припой появится в виде кольца вокруг края соединения, как это. Не забывайте: оба конца предварительно запаянного шва должны нагреваться одновременно.
16. После того, как вы разместите трубопровод от нового радиатора в области трубы, которую вы планируете подключать, вам нужно будет разрезать трубу и вставить тройник для подачи. В данном случае мы использовали быстроразъемную пластиковую тройку, чтобы продемонстрировать, как традиционные и современные компоненты сантехники могут работать вместе.
17. Пластиковую трубу следует разрезать подходящим ножом для шланга / труб, а не ножовкой, которая имеет тенденцию оставлять потертые края. Убедитесь, что разрез квадратный.
18. Перед тем, как подсоединить пластиковую трубу к соединителю, вставьте вставку в конец, чтобы предотвратить деформацию трубы в процессе работы.
19. Подсоедините подающую и обратную трубы к трубам от нового радиатора. Если вы установили термостатический клапан с одной стороны радиатора, и это не двухпоточный тип, то к этому клапану необходимо подключить подачу потока.Заполните систему, открыв кран, который вы закрыли на шаге
20. Убедитесь в отсутствии утечек, а затем выпустите воздух из радиаторов.
10 крутых способов улучшить ваш дом с помощью крышки радиатора, сделанной своими руками
Радиатор никогда не бывает лучшим элементом комнаты, независимо от того, как вы на него смотрите, и, поскольку пол с подогревом не всегда является вариантом, мы обычно застреваем в том, что у нас есть. Но так быть не должно. Зачем приспосабливаться к тому, чтобы смотреть на уродливый радиатор, когда есть множество дешевых крышек радиаторов, которые могут все это изменить.Не только это, но также всегда есть возможность сделать крышку радиатора своими руками, что на самом деле может оказаться довольно забавным и интересным проектом. Если вам интересно, у нас есть несколько интересных идей, которыми мы хотели бы поделиться с вами сегодня.
Посмотреть в галерее
Не все радиаторы выглядят плохо, но некоторые из них действительно эстетичны, поэтому крышка — хороший способ изменить декор и сделать что-то классное, на что другие могут обратить внимание. В то же время может пригодиться и крышка радиатора. Например, вы можете использовать его как небольшую полку, на которой вы можете хранить некоторые украшения, несколько горшечных растений или, если радиатор находится под окном, ваша кошка может время от времени лазить по нему.Дизайн, представленный на джаканджиле, выглядит действительно красиво. Ознакомьтесь с проектом DIY, чтобы узнать о нем больше.
Посмотреть в галерее
Крышка радиатора не должна блокировать тепло, иначе она принесет больше вреда, чем пользы. Он также не должен слишком плотно прилегать к радиатору, поэтому убедитесь, что вы оставили немного места со всех сторон для хорошей циркуляции воздуха. Что касается дизайна, вы можете выбрать что-то, что соответствует вашим потребностям, а также общему стилю и декору вашего дома. Если вы хотите что-то простое и современное с небольшим количеством скандинавского очарования, ознакомьтесь с руководством по Christinasadventures, в котором объясняется, как создать обложку, как на этой картинке.
Посмотреть в галерее
Крышка не обязательно должна соответствовать пропорциям радиатора. На самом деле, неплохо было бы сделать так, чтобы он тянулся по всей стене или, по крайней мере, был значительно шире радиатора. Таким образом, он полностью замаскирует радиатор и будет выглядеть как отдельная деталь со своей отдельной функцией. Дизайн, который идеально соответствует этой идее, можно найти на styleroom.
Посмотреть в галерее
Во многих отношениях крышка радиатора похожа на консольный стол, и этот дизайн прекрасно это отражает.Радиатор все еще виден, поэтому цель здесь не в том, чтобы скрыть его, а в том, чтобы позволить вам максимально использовать то маленькое пространство, которое он занимает, буквально привнося больше функциональности на стол. Если вам нравится такой дизайн, вы можете узнать больше об этой крышке радиатора на сайте daeneryfurniture.
Посмотреть в галерее
Еще одна интересная идея — сделать крышку радиатора, которая позволяет создать оконный уголок. Если вы планируете использовать его как сиденье у окна, убедитесь, что оно прочное и крепкое. В качестве альтернативы вы можете просто расширить подоконник, чтобы он проходил над радиатором, с соответствующими опорами, прикрепленными к полу.Возможно, вы захотите использовать эту стильную крышку радиатора от design-milk в качестве источника вдохновения для своего проекта.
Посмотреть в галерее
Зная, насколько универсальны деревянные поддоны, неудивительно, что один из них превращается в крышку радиатора. Это очень простой и экономичный способ сделать радиатор более эстетичным и в то же время более практичным. Конечно, это не для всех и не для каждого типа помещения. Посетите lantliv, чтобы узнать больше об этом дизайне и об этом доме в целом.
Посмотреть в галерее
Решение накрыть радиатор крышкой, в первую очередь, основано на добавлении дополнительных функциональных возможностей в пространство и полном использовании небольшой площади за счет использования крышки в качестве дополнительной полки, консольного стола или поверхности для хранения. Приятным плюсом является то, что это также сделает радиатор красивее. Найдите более продуманные дизайнерские решения для небольших помещений с помощью квартирной терапии.
Посмотреть в галерее
Строительство крышки радиатора может быть очень дешевым и простым проектом, особенно если вы можете использовать материалы, оставшиеся от предыдущих проектов.Посмотрите, например, на эту крышку радиатора, представленную в инструкциях, которая была сделана из регенерированной каминной древесины, деревянной облицовки и обрезков. Вы определенно можете внести коррективы в этот проект и использовать другие материалы в зависимости от того, что вам доступно.
Посмотреть в галерее
Если ваша основная цель — не спрятать радиатор, а использовать его с пользой, нет смысла скрывать его полностью. Вы можете просто добавить полку над радиатором, как показано в этом проекте с инструкциями.Это подход, который может работать для таких пространств, как прихожая, прихожая или коридор. Если вы планируете построить что-то подобное, поищите способы настроить крышку полки так, чтобы она наилучшим образом соответствовала вашему радиатору, потребностям хранения и предпочтениям дизайна.
Посмотреть в галерее
В этом случае сам радиатор очень похож на скамейку, поэтому добавить деревянную крышу было довольно естественным делом. Расположение радиатора прямо перед окном здесь действительно отлично работает.
No related posts.

Радиатор отопления своими руками: как сделать

Расчет батарей отопления

Необходимые материалы и оборудование

Изготовление регистров

Самодельный радиатор отопления, как сделать батареи своими руками из профильных труб

Что нужно для изготовления?

Расчет размеров

Необходимые показатели

Пример расчета

Конструкция устройства

Процесс сборки

Проверка прибора

Полезные советы

Исправление ошибок

как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Как сделать радиатор для дома своими руками

Подготовка инструментов: фото

Расчёт размеров батареи отопления

Выбираем конструктивное решение для сборки

Металл: из меди или пропиленовых труб?

Заготовка деталей

Сварка стальных труб

Чем варить

Рекомендации по сварке

Электрический радиатор

Медный

Полезное видео

Купить или сделать самому

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Содержание

Принцип работы радиаторов отопления

Физические основы функционирования теплоотражающих экранов

Преимущества экранов для радиаторов отопления

Виды экранов для радиаторов: краткая характеристика

На что обратить внимание при выборе конструкции декоративного экрана?

Экран для радиатора своими руками: пошаговая инструкция

Материалы и инструменты для монтажа

Схема монтажа экрана для радиатора

Схема выполнения разметки и обрезка деталей

Как произвести сборку экрана?

75 фото идей декорирования батареи отопления своими руками

Красота в ущерб теплу

Экран своими руками

Лучшие решения для кухни

Оформление батареи в ванной

Видео: техника росписи радиатора отопления

Фото: 50 вариантов декорирования батареи

Установка батарей отопления своими руками: мастер-класс с фото

Установка батарей отопления своими руками: крепление радиатора на стену

Как установить радиатор отопления: подключение к отопительной системе

Ремонт радиаторов отопления своими руками, протечка, щелчки, шум

Признаки поломки или «я ничего не трогал»

Ремонтируем секционные батареи

Крышка радиатора DIY — Genius

DIY Вентилируемый радиатор | Открыть Eco Homes

Как правильно и без проблем переставить радиатор

15 крышек радиаторов, которые можно легко сделать своими руками

Крышка радиатора с выдвижным ящиком в стиле середины века

Встроенный уголок для завтрака

Прозрачная, но красивая крышка радиатора

Крышка радиатора прихожей со встроенными отсеками

Крышка радиатора центрального отопления

Модернизация радиатора IKEA

Крышка радиатора для ванной с ящиком для хранения

Красивая крышка радиатора с отсеком для хранения

Простая крышка радиатора

Кухонное сиденье у окна своими руками

Красивая крышка радиатора

Энергоэффективная крышка радиатора

Скамья для крышки радиатора своими руками

Стильный кожух для вашего шкафа

Шкаф для крышки радиатора своими руками

Как смыть осадок в радиаторах

Как добавить радиатор

Пошаговое руководство по добавлению радиатора

10 крутых способов улучшить ваш дом с помощью крышки радиатора, сделанной своими руками

Добавить комментарий Отменить ответ
