Расчет толщины деревянных балок перекрытий

Автор: admin | 26.10.2015

Деревянные балки перекрытия — самый распространенный вариант организации межэтажных перекрытий в дачных деревянных домах. Неправильный расчет сечения и шага балок приводит к тому, что пол будет «играть» и прогибаться под нагрузкой, что приносит обитателям такого дома определенные неудобства.

Если в качестве балок используется прямоугольный брус и межэтажные перекрытия будут утеплятся плитами минеральной ваты, имеющими стандартный размер 600*1000 мм,  ориентироваться следует на нижеследующую таблицу:





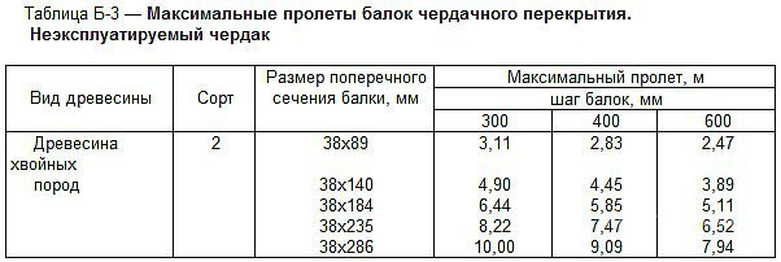

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2.



 пролёт (м)/
шаг установки (м)
2,02,53,04,04,55,06,0
0,675х10075х15075х200100х200100х200125х200150х225
1,075х150100х150100х175125х200150х200150х225175х250









Если же в качестве балок перекрытий используются круглые бревна, воспользуйтесь таблицей ниже:

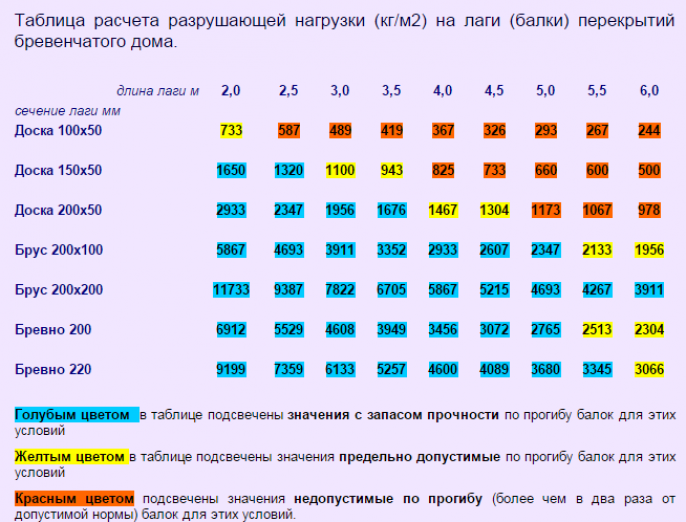

Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

ШИРИНА ПРОЛЕТА, МРАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, МДИАМЕТР БРЕВЕН, СМ
2113
0,611
2,5115
0,6
13
3117
0,614
3,5119
0,616
4121
0,617
4,5122
0,619
5124
0,620
5,5125
0,621
6127
0,623
6,5129
0,625
7131
0,627
7,5
133
0,629

Каковы преимущества деревянных балок в случае дачного строительства? Во первых, это экологичность материала, легкость обработки и подгонки, небольшой вес деталей, низкая теплопроводность. Недостатки: более низкая механическая стойкость (тонкие балки прогибаются под нагрузкой), необходимость антисептирования.

Деревянные балки допустимо использовать на пролетах до 7,5 метров.

LVL Брус – Все, включая размеры – Стоимость – Калькулятор пролета

Клееный брус (LVL) – один из наиболее часто используемых в строительстве древесных материалов. Это композитный продукт, состоящий из множества тонких слоев шпона, которые выравнивают длину конечного бруса.

В нашем сегодняшнем блоге мы поговорим о размерах балок LVL, пролете балки LVL, калькуляторе пролета балки LVL, цене балки LVL различных размеров, таких как 30 футов, 24 фута и 20 футов. Мы также поговорим об основных этапах производства, преимуществах и недостатках LVL по сравнению с другими конструкционными изделиями на основе древесины. Пролет балок LVL Таблица

Содержание

  • Процесс производства LVL:
  • Разница между LVL и фанерой:
  • LVL Балка и опора пролета:
  • Размеры LVL балки
  • Расчет размера – Как определить, какой размер ЛВЛ-балки мне нужен?
  • Калькулятор размера LVL-балки
  • Калькулятор пролета LVL-балки
  • Использование LVL-балки:
  • Стоимость LVL-балки

Процесс производства LVL-балки:

Rot арное лущение — это метод, используемый для создания листов шпона толщиной от от 2,5 мм до 4,8 мм. Для производства ЛВЛ типичная толщина шпона составляет 3,2 мм. Токарный станок, используемый для ротационной лущения бревен, включает в себя геометрию и расположение ножей как ключевые производственные элементы, влияющие на качество шпона. Для эффективного лущения мягкой древесины угол скоса выбранного ножа составляет, например, примерно 23 градуса.

Читайте также: Что такое балочный мост? – Определение – Примеры – Факты

Шпон будет непрерывно сниматься с бревна с одинаковой толщиной и без каких-либо трещин из-за давления на поверхность шпона прижимной планки. Схема типичного производителя шпона с вращающимся лущением, использующего планку с фиксированной головкой и нож, показана на рис. 1.

Свободная сторона шпона — это сторона, ближайшая к кромке ножа, а натянутая сторона — противоположная. Из-за того, что токарные чеки проходят перпендикулярно волокнам, на свободной стороне шпона имеется несколько небольших трещин.

В зависимости от диаметра болта, представляющего собой короткое бревно, может потребоваться от 5 до 10 секунд, чтобы снять его сердцевину, и зарядное устройство будет подготовлено к следующему циклу.

Струйные сушилки используются для обрезки непрерывных листов шпона до определенной ширины и их сушки до желаемого уровня влажности.

Общее содержание влаги в шпоне снижается до желаемого уровня в струйной трубчатой ​​сушилке путем обдува поверхности листов шпона горячим воздухом, что приводит к отслаиванию влаги. Обычно требуется от 10 до 13 минут, чтобы снизить уровень влажности шпона из дугласовой пихты толщиной 3 мм до уровня от 8 до 10%.Производство балок LVLОбработка балок LVL

Разница между LVL и фанерой:

В целом производство LVL идентично производству конструкционной фанеры; однако фундаментальное различие между этими двумя продуктами заключается в ориентации волокон каждого шпона. В случае с фанерой нечетное количество слоев шпона накладывается друг на друга, в результате чего получается продукт с улучшенными механическими характеристиками, а также стабильностью размеров. Поскольку каждая пластина в LVL параллельна оси доски, она имеет свойства, аналогичные массивным пиломатериалам, поскольку в продольном направлении собирается больше шпона. В процессе клиппинга удаляются дефекты на каждом шпоне. Даже если на каждом листе шпона останутся дефекты, случайное распределение таких дефектов при сборке шпона приведет к получению более однородных по прочности готовых изделий.

Читайте также: Клееный брус – Преимущества – Применение – Таблица (с примерами)

атрибуты эквивалентны высококачественной древесине. После нанесения внешнего клея, часто фенолформальдегидного, на поверхность каждого листа шпона они соединяются и прессуются при температуре от 250 до 450 градусов по Фаренгейту.

Прессы LVL длиннее, чем прессы для фанеры. Линия прессования может быть периодического или непрерывного типа. Пресс периодического действия с одним или несколькими отверстиями более эффективен для производства ЛВЛ меньшей длины. Однако на большинстве заводов используется непрерывная линия прессования. Заготовки могут иметь ширину до 6 футов и максимальную транспортную длину 80 футов. На рисунках 4 и 5 изображена типичная схема производственного процесса LVL. Типовая балка LVL

Балка LVL и опора пролета:

Длина балки LVL зависит от ее ширины и глубины. Ламинированный шпон обычно доступен шириной или толщиной 1-3/4″, 3-1/2″, 5-1/4″ и 7″, а также глубиной от 5-1/2″ до 24 мм. ″, в том числе стандартной и нестандартной глубины. Длина обычно составляет от 4 футов до 48 футов с возможным шагом 4 фута. Кроме того, в зависимости от производителя возможны индивидуальные заказы до 60 или 80 футов.

В большинстве магазинов строительных материалов имеются изделия длиной 8 футов, 12 футов и 16 футов, и при необходимости могут быть приобретены изделия большей длины. Длина часто определяется производителем, возможна длина 80 футов, но чаще используется длина 60 футов или меньше из-за ограничений по доставке. Балки можно обрезать по длине и сделать надрезы или просверлить отверстия на месте, а также они могут быть двойными, тройными или четверными для обеспечения прочности и гибкости.

Пролет балки определяется ее глубиной, шириной и типичными конструктивными факторами, включая ширину здания, нагрузки, количество этажей, расстояние между балками и т. д. Имеет значение, многопролетный или одиночный пролет. В зависимости от предполагаемой функции это может быть балка перекрытия, балка, стропила, коньковая балка, перемычка или перемычка.

Читайте также: Что такое балка? – Назначение – Преимущества – Толщина (Знай ВСЕ)

Размеры балок LVL

Балки LVL обычно доступны шириной 1-3/4″, 3-1/2″, 5-1/4″ и 7″. Глубина ламинированных балок варьируется от 5-1/2″ до 24″, что соответствует 1-3/4″. Ширина составляет 26, 28, 210 и 212 и подходит для использования со стандартными строительными крепежными элементами. Ламинированная древесина обычно продается с шагом в 4 фута, начиная с 4 футов и заканчивая 44 или 48 футами в длину.

Некоторые производители производят LVL до 60 футов в длину, а некоторые до 80 футов, но из-за ограничений на отгрузку большинство придерживаются 60 футов. Многие строители домов поставляют розничным торговцам деревянные балки LVL шириной 1-3/4 длиной 4 фута, 8 футов, 12 футов и 16 футов для использования в жилых помещениях, а также заказывают другие по мере необходимости.

  • Стандартная толщина – варьируется от 1-3/4” до 3-1/2”
  • Пролет или длина балки – доступны размеры 24 фута, 28 футов, 32 фута, 36 футов , 40 футов и 44 фута (наибольшая из доступных — 60 футов)
  • Глубина балки LVL – типичная глубина варьируется от 5-1/2” до 24” (общая глубина 7-1/4”, 9-1/4”, 9-1/2”, 11-1 /4”, 11-7/8”, 14”, 16”, 18” до 23-7/8”. центр опорных стоек на любом конце того места, где будет располагаться балка, чтобы определить необходимую длину балки LVL.Каждый производитель либо предлагает таблицы пролетов для своей продукции LVL в зависимости от различных строительных критериев, либо нет.Выберите правильный пролет таблицу для одного или двух этажей и определить расстояние до пролета, глубину и ширину балки, пролет, воспринимаемый балкой, и временную или полную нагрузку на балку перекрытия.0003

    Например, мы выбираем пролет 20 футов и несем пролет 40 футов с общей нагрузкой 55 PSF для 100% продолжительности нагрузки, которая должна быть 5-1/4″ в ширину и 18″ в глубину, или 7 ″x16″. Балка может быть одинарной ширины или состоять из 3-4 слоев толщиной 1-3/4 дюйма.

    Для определения глубины луча следует использовать; вот простое эмпирическое правило с использованием пролета балки:

    «глубина балки LVL должна быть равна пролету в дюймах, деленному на 20»

    Для ширины балки; вот эмпирическое правило:

    «ширина LVL балки должна быть ¼ или ¼ глубины»

    Калькулятор размера LVL балки

    Предположим, у вас есть пролет для вашего здания, который вы хотите использовать балку LVL, но не знаете, какой размер выбрать. Но не беспокойтесь, используя наш калькулятор луча LVL; Вы можете просто ввести пролет в футах, и калькулятор даст вам правильный размер балки LVL. Этот калькулятор даст вам необходимую глубину и толщину балки LVL в зависимости от пролета:

    Введите пролет LVL-балки в футах:

    Размер LVL-балки

    Глубина LVL-балки:

    Ширина LVL-балки:

    Калькулятор пролета LVL-балки

    Вы интересно, как далеко вы можете охватывать 24 -ft LVL балка? Если это так, вот калькулятор пролета балки LVL, который поможет вам определить правильный пролет балки LVL, которая может далеко зайти.

    Просто введите размер балки LVL, и он даст вам пролет:

    Введите глубину балки LVL в дюймах:

    Пролет LVL балки:

    Вот таблица пролетов для наиболее распространенных размеров LVL балок:

    9013 2 Пролет (м) 90 144 184 90 131
    Размер (дюймы) Размер (мм) Пролет (футы)
    5-1/2 140 9 2,74
    7-1/4 10 3,05
    9-1/4 235 12 3,66
    9-1/2 241 12 3,66
    11-1/4 286 13 3,96
    11-7/8 302 14 4,27
    14 356 16 4,88
    16 40 6 18 5,49
    18 457 20 6,10
    18-3 /4 476 20 6,10
    20 508 21 6,40
    23-7/8 606 24 7,32

    Эта таблица показывает размер балки LVL в дюймах и миллиметрах, а также максимальный пролет, который может поддерживать балка в футах и ​​метрах. Пролет основан на несущей способности 1360 фунтов на квадратный фут и пределе отклонения L/360.

    Обратите внимание, что эта таблица является лишь приблизительным ориентиром и что фактический пролет балки LVL может варьироваться в зависимости от конкретных условий вашего проекта. Вам всегда следует обращаться к инженеру-строителю или к документации производителя для получения более точной информации о пролете.

    Использование балки LVL:

    Балки LVL могут использоваться в качестве перекрытий и коньковых балок, балок, перемычек, перемычек, стропил, ферм, ободных досок и досок лесов для различных конструкций и конструкций.

    Помимо множества других применений, ламинированная древесина также используется для пандусов, настилов кузовов грузовиков, двутавровых балок и дорожных указателей.

    Хотя h4 и другие химически обработанные ламинированные плиты можно использовать снаружи и подвергать воздействию различных погодных условий, большая часть пиломатериалов LVL предназначена для использования в сухих помещениях.

    Дополнительная информация: Разница между несущей и не несущей стеной

    Стоимость LVL-балки

    Типичная стоимость LVL-балки широко варьируется в зависимости от таких факторов, как местоположение, поставщик и спрос. В любом случае, стоимость LVL-балки может зависеть от конкретного размера, сорта и породы используемого пиломатериала, а также от любых дополнительных свойств или обработки, примененной к балке.

    Вот пример таблицы, в которой перечислены некоторые распространенные размеры балок LVL и их приблизительная стоимость:

    901 31 9014 0
    Размер Ориентировочная стоимость за фут установленного
    5-1/ 2 дюйма 50 $ — 75 долл. США
    7-1/4 дюйма 75-100 долл. США
    9-1/4 дюйма 100-125 долл. США
    9-1/2 дюйма 100–125 долл. США
    11-1/4 дюйма 125–150 долларов США
    11-7/8 дюймов 125–150 долларов США
    14 дюймов 150–200 долларов США
    16 дюймов 200–250 долларов США
    18 дюймов 250–300 долл. США
    18-3/4 дюйма 250–300 долл. США
    20 дюймов 300–350 долл. США
    23-7/8 дюйма 350–400 долл. США

    Данная таблица предназначена только для приблизительной оценки типовой стоимости балок ЛВЛ.

    Удлинитель стальной балки — инженеры-консультанты CivilWeb

    Инженеры-консультанты CivilWeb проектировали стальные балки для пристроек в течение многих лет, включая сотни проектов. Мы специализируемся на проектировании балок для проемов в несущих и наружных стенах. Мы гордимся нашими быстрыми оборотами и беспроблемным процессом, не требующим технических знаний. Одинарная балка любого размера может быть спроектирована в соответствии со всеми стандартами проектирования Еврокода в течение 24 часов всего за 49 фунтов стерлингов.0,99.

    Просто заполните несколько деталей в приведенной ниже контактной форме, и наши дипломированные инженеры свяжутся с вами в тот же день для получения дополнительной информации, чертежей / эскизов и т. д. На приведенной ниже диаграмме точно показаны необходимые размеры, или если у вас есть архитектурный план, мы можем взять из него необходимую нам информацию. Тогда в течение 24 часов ваш дизайн будет готов.

    Наша услуга идеально подходит для домовладельцев, архитекторов или строителей, которым требуются расчеты стальных балок для управления строительством или условий планирования, наши проекты были одобрены десятками местных органов власти.

    Наши модели полностью застрахованы и имеют полную гарантию возврата денег, если вы не полностью удовлетворены.

    Вы получите полный отчет о расчетах, включая;

    • Расчет полной стальной балки для проема вашей пристройки и выбор оптимальной балки
    • Стандартный детальный чертеж, показывающий предполагаемые условия нагрузки
    • Полная информация обо всех нагрузках, размерах и использованных допущениях

    Заполните приведенную ниже форму в соответствии с вашими требованиями. Обратите внимание, что если какие-либо входные данные не требуются (например, если нет наклона к крыше или балки пола не поддерживаются этой стеной), просто оставьте входные данные пустыми. Мы согласуем с вами все детали перед выдачей готовых расчетов.

    Ваш адрес электронной почты (обязательно)

    Тип стены — Полая стенаСплошная стена

    Ширина проема в чистоте (мм) — размер A

    Балки деревянного пола (мм) — Размер B

    Деревянные потолочные балки (мм) — размер C

    Деревянные стропила крыши (мм) — Размер D

    Угол наклона крыши (градусы) — угол E

    Высота стены над проемом (мм) — размер F

    Пролет с наклоном крыши (мм) — размер G

    Угол наклона крыши (градусы) — угол H

    Деревянные потолочные балки (мм) — размер I

    Ширина ферменной крыши (мм) — размер J

    Деревянные перегородки на балках пола? ДаНет

    Любые дополнительные подробности?

    На этой странице рассматривается конструкция стальных балок для новых проемов во внешних полостях или сплошных стенах. У нас есть ряд других пакетов расчетов, подробно описанных ниже. Или просто свяжитесь с нами, используя приведенную выше форму, и мы сообщим вам, какой пакет лучше всего соответствует вашим требованиям.
