Какое давление должно быть в водяной станции: Давление воздуха в насосной станции

Регулировка реле давления воды для насосной станции

Многие забывают изменить давление перед запуском насосной станции, а, между тем, это необходимое действие для предотвращения появления разного рода неполадок, а то и полного выхода механизма из строя. Эти действия необходимо производить как с насосными станциями, так и с обычными скважинными насосами. Конечно, пренебрежение регулировкой реле давления может и не иметь серьезных последствий, но все же лучше полностью обезопасить механизм, чтобы его работа была надежной и стабильной.

Основная часть реле давлений реализуется уже в преднастроенном состоянии. Давление запуска насоса водоснабжения в них составляет от 1,4 до 1,8 бар. Напор, под воздействием которого насос прекращает работать — от 2,8 до 3,5 бар. Кстати, в городских системах подачи воды обычное давление — от 2 до 3 бар. Если напор вашего агрегата находится в таких пределах, то необходимости в каком-либо регулировании нет. Это нормальное давление и менять здесь ничего не требуется. А вот что обязательно нужно сделать, так это сравнить напор в баке с настройками реле.

Если вам приходится всасывать воду с глубокого колодца, глубина которого превышает 7 метров, то перед вами может возникнуть проблема — насос перестанет корректно отключаться. Такая ситуация может возникнуть из-за того, что у него не получается создать давление, при котором реле может отключаться. Ведь в данном случае основную мощность агрегат тратит на всасывание.

Точно такая же ситуация может возникнуть, если ваша электрическая сеть выдает недостаточное напряжение, которое должно соответствовать принятой норме — 220 вольт. В результате этого производительность насоса также значительно падает. В обоих вышеописанных случаях обязательно придется регулировать реле давления насосной станции. А что придется сделать — так это с помощью специальных настроек понизить давление, при котором может произойти отключение насоса.

Способ понижения давления

Первым делом придется полностью обесточить насос. Потом отворачиваем крышку, которой закрывается реле давления. По большей части она выполняет декоративные функции. Здесь перед нами возникает большая пружина, ответственная за силу давления, при котором осуществляется активация и деактивация насоса. В непосредственной близости с большой пружиной расположена меньшая по размеру. Ее назначение — регулирование разницы между силой давления активации и деактивации агрегата. Выполненные на заводе регулировки данного узла предполагают удержание разницы в половину от напора, при котором происходит отключение. Это значит, что если давление в вашем агрегате равно четырем барам, то давление активации будет — 2 бара.

Есть одна распространенная ошибка: нередко небольшую пружину принимают за деталь, ответственную за давление деактивации, а большую — за активации. Но это не соответствует действительности. Понижать давление следует при помощи большой пружины. Маленькую в данном случае трогать не стоит.

Прежде всего, подключаем насос к электрической сети и фиксируем, при каком давлении будет происходить активация и деактивация агрегата при первоначальных настройках, установленных на заводе изготовителе.

Порядок действий

Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на  каком-нибудь значении давления произойдет активация насоса.

Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.

Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.

Внимание! Здесь мы намеренно «забыли» снизить давление в расширительном баке. Посмотрим, что из этого может получиться.

А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.

Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения — у нас — 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.

После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.

Замер давления в расширительном баке

Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия — при 2,2 бара.

У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.

Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.

Резюме

Производители нередко устанавливают избыточное давление в расширительном баке. Это может и никак не сказаться на стабильной работе насоса. Но все же давление нужно обязательно понизить. Следует напомнить, что оптимальное давление должно быть на 10% ниже давления работающего насоса. Если такие условия созданы не будут, то будет происходить постоянное включение и отключение мотора.

Это обязательно будет иметь негативные последствия — может произойти выгорание контактов или при водозаборе вода будет пульсировать. Из этого следует, что при подключении насоса нужно обязательно сверить давление воздуха в баке с давлением активации и деактивации реле. Это в полной мере относится как к обычному скважинному насосному оборудованию, так и к насосной станции. Еще очень важно при проведении таких настроек не касаться маленькой пружины.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

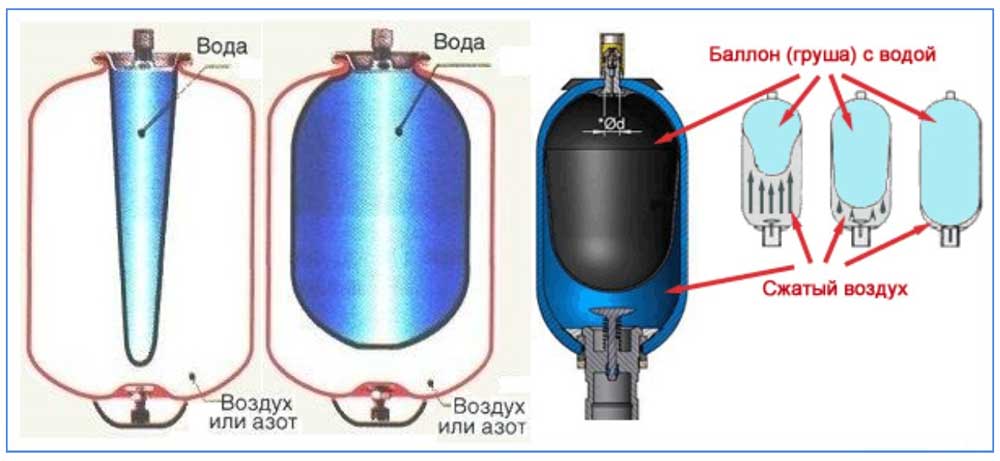

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Преимущества манометров для воды и воздуха – Учебный центр Лафферти

Чем полезны манометры?

Давление подачи воды : Устройство не будет работать должным образом, если на него не подается достаточное давление воды. Манометр воды устраняет сомнения и позволяет пользователю легко убедиться, что подача воды соответствует требованиям к давлению. Для оптимальной работы большинству городских единиц давления воды требуется не менее 35 фунтов на квадратный дюйм. Бустерные насосы или оборудование, не приводящееся в действие водой, могут помочь решить проблемы низкого давления воды.

Коэффициент разбавления : Дозирующий наконечник с цветовой маркировкой для химического разбавления выбирается в зависимости от давления поступающей воды. Знание давления позволяет быстрее выбирать и настраивать наконечник с меньшим количеством проб и ошибок. Для использования Калькулятора дозирующих наконечников требуется фактическое давление воды. Чтобы узнать больше, ознакомьтесь с часто задаваемыми вопросами советов по замеру.

Во многих системах датчики входят в стандартную комплектацию, а для других систем они являются дополнительным обновлением.

Пенообразование : Давление воздуха должно быть ниже давления воды, чтобы предотвратить разбрызгивание. Манометры позволяют пользователю видеть результаты регулировки давления воздуха, чтобы быстро найти «золотую середину» для наилучшего пенообразования. Узнайте больше из серии обучающих видеороликов Вентури.

Устранение неполадок :  В устройстве Вентури очень мало вещей, которые могут пойти не так, потому что в нем нет движущихся частей. Подавляющее большинство проблем с установкой возникает из-за проблем с коммунальными услугами клиентов, таких как недостаточное давление воды или слишком высокое давление воздуха. Эти проблемы часто могут быть идентифицированы и решены немедленно по телефону или по электронной почте, если пользователь может предоставить показания давления во время работы.

Во многих системах манометры входят в стандартную комплектацию, особенно в пеногенераторах с пневматическим приводом под давлением городской воды. Ко всем системам прилагается руководство по устранению неполадок на странице 4 печатных инструкций.

Пенообразователь LC с манометрамиВспениватель LC
Старый тип — без манометров

Комплекты для модернизации манометров

Манометры доступны для некоторых систем, в которых манометры не входят в стандартную комплектацию. Их можно указать при заказе или приобрести в качестве комплектов для модернизации существующих систем. Свяжитесь с вашим торговым представителем для получения подробной информации.

Аддон датчики для станций капли шланга и других систем без датчиков

Номер детали. , 1/2″ на входе
336348	манометр воды, 3/4″ на входе
336322	манометр воздуха, 1/4″ на входе только 069

Набор для тестирования помогает оценить давление городской воды (0-125 фунтов на квадратный дюйм) перед установкой оборудования для разбавления Вентури. Это ценный инструмент для тех, кто регулярно устанавливает оборудование Вентури с водяным приводом.

Измерительные заглушки имитируют обычный расход, поэтому пользователь может измерить давление воды при расходе, аналогичном рассматриваемому устройству.

Также доступен манометр для высокого давления воды.

Установка пенообразователя для разбавления сжатым воздухом Вентури

LinkedInFacebook

Поддержание давления и пропускная способность — Техасская комиссия по качеству окружающей среды

Поддержание давления и пропускная способность Это руководство применяется к линиям распределения питьевой воды, обычно линиям электропередач, которые не соответствуют минимальному давлению распределения, как указано в 30 TAC 290. 46(r). Информация в этом руководстве содержит информацию, необходимую для рассмотрения исключения для обслуживания линий питьевой воды, которые не соответствуют этому требованию. Это руководство применяется к PWS промышленных объектов, для которых требуется исключение из требований к емкости напорного бака. Процесс утверждения исключений состоит из двух этапов: сначала МОН должен представить протокол плана мониторинга, после чего следует представление исследования давления в пострадавшем районе. Руководство информирует PWS о двухэтапном процессе и информации, которую необходимо включать в каждый этап подачи. https://www.tceq.texas.gov/drinkingwater/technical_guidance/staff_guidance/capacity https://www.tceq.texas.gov/@@site-logo/TCEQ-logo-header.png

Это руководство применяется к линиям распределения питьевой воды, обычно линиям электропередач, которые не соответствуют минимальному давлению распределения, как указано в 30 TAC 290. 46(r). Информация в этом руководстве содержит информацию, необходимую для рассмотрения исключения для обслуживания линий питьевой воды, которые не соответствуют этому требованию. Это руководство применяется к PWS промышленных объектов, для которых требуется исключение из требований к емкости напорного бака. Процесс утверждения исключений состоит из двух этапов: сначала МОН должен представить протокол плана мониторинга, после чего следует представление исследования давления в пострадавшем районе. Руководство информирует PWS о двухэтапном процессе и информации, которую необходимо включать в каждый этап подачи.

Минимальные требования к давлению

Раздел 290.44(d) действующих Правил и норм TCEQ для систем водоснабжения общего пользования относится к эксплуатационным требованиям, согласно которым минимальное давление в системе водоснабжения общего пользования (PWS) должно поддерживаться на уровне 35 фунтов на квадратный дюйм (psi). Исключение из этого требования может быть запрошено PWS и будет оцениваться в каждом конкретном случае. Для оценки этого типа запросов об исключении были установлены следующие определения и рекомендации:

Определения

1. Распределительный трубопровод питьевой воды — это тип трубопровода питьевой воды (определено в соответствии с 30 TAC 290.38(65)), который непосредственно передает готовую воду (определено в соответствии с 30 TAC 290.103(19)), которая находится под давлением. от насосной станции, колодца, наземного накопительного резервуара или приподнятого накопительного резервуара, ведущего к соединению (определенному в соответствии с 30 TAC 290.38(16)). На линию распределения питьевой воды распространяются все применимые положения 30 TAC, глава 290, подраздел D.
.
2. Линия передачи воды может быть классифицирована как линия передачи питьевой воды или линия передачи сырой воды. Линия передачи воды не может напрямую подавать воду к соединению или линии распределения питьевой воды.
3. Линия подачи питьевой воды — это тип магистрали питьевой воды (определено в соответствии с 30 TAC 290.38(65)), по которой напрямую транспортируется готовая вода (определено в соответствии с 30 TAC 290.103(19)), которая находится под давлением насосной станции, от стояка или приподнятого резервуара-накопителя, расположенного на объекте по добыче или очистке воды, находящемся под контролем МВС, до насосной станции, наземного или приподнятого резервуара-накопителя за пределами объекта. На линию передачи питьевой воды распространяются все применимые положения 30 TAC, глава 29.0 Подглава D.
4. Линия передачи неочищенной воды — это тип водопровода, не определенный в 30 TAC 290.38(65), но принадлежащий или эксплуатируемый PWS, который непосредственно транспортирует сырую воду (определено в 30 TAC 290.103(33)) под давлением из источник воды. Источники воды могут включать в себя колодец, колодец, поверхностные воды или любой резервуар или сооружение, которые используются для хранения сырой воды, до места, требуемого для очистки, чтобы необработанная вода соответствовала стандартам питьевой воды, как определено в 30 TAC 29. 0,38(24). Линия передачи сырой воды регулируется применимыми положениями 30 TAC 290.39.

Проверка исключений по минимальному давлению

Чтобы быть рассмотренным в качестве исключения в соответствии с этим руководством, PWS должен продемонстрировать удовлетворению TCEQ, что линия передачи воды была спроектирована для поддержания минимального внутреннего давления 5 фунтов на квадратный дюйм манометра ( psig) выше любого внешнего гидростатического давления. Это включает, но не ограничивается любым сочетанием ожидаемого максимального сезонного уровня грунтовых вод и уровня поверхностных вод в запрудах.

Во время подачи плана инженер-проектировщик должен предоставить документацию, как указано ниже, подтверждающую эксплуатацию линии передачи воды при давлении менее 35 фунтов на квадратный дюйм.

1. Предоставьте карту с указанием маршрута предлагаемой линии электропередачи. Карта должна быть достаточно подробной, чтобы показать места, где линия воды пересекается или находится в непосредственной близости от:
   1. постоянные водные объекты, о которых известно или предполагается, что они влияют на подъем грунтовых вод в месте расположения трубы;
   2. пойм;
   3. естественные или искусственные водно-болотные угодья;
   4. влажные почвы;
   5. площадей кратковременных локализованных заболачиваний, возникших в результате естественного рельефа или освоения территории;
   6. уличные или железнодорожные переезды; и,
   7. любые места, где известно или предполагается воздействие на подземные воды в результате подземных выбросов опасных химических веществ, нефтепродуктов или микробного загрязнения.
2. Для каждого сегмента трубы, как показано на карте, укажите:
   1. глубина траншеи;
   диаметр трубы
   2. ;
   3. минимальное рабочее давление линии электропередачи; и,
   4. сезонная высота грунтовых вод и глубина запруженных вод. Обеспечьте источник информации о сезонной высокой глубине грунтовых вод, глубине запруженных вод и типах почвы.
3. Отправьте исследование давления для подтверждения заданного рабочего давления. Для сегментов, которые могут быть затронуты загрязненными подземными водами, укажите тип загрязнения, источник загрязнения, если он известен, и если загрязненные подземные воды являются или были предметом восстановительных работ. Обсудите средства, с помощью которых будет поддерживаться давление в сегменте трубопровода в периоды отсутствия потока.
4. Если средства поддержания давления в линии электропередачи требуют использования оборудования с электроприводом, обсудите надежность электроснабжения, включая продолжительность перебоев в подаче электроэнергии, которые могут повлиять на способность электрооборудования надежно работать, и способы решения проблемы поддержания давления в трансмиссии во время Отключения питания.
5. Обсудите стандартную рабочую процедуру, которая должна использоваться для обеспечения поддержания требуемого минимального давления в каждом сегменте трубы. Эта стандартная операционная процедура будет пересмотрена по требованию сотрудников TCEQ.

Сооружения для поддержания давления — промышленное применение

При подаче заявления об исключении из требований к минимальной мощности поддержания давления для системы общественного водоснабжения (PWS) система должна обеспечивать равную или большую защиту здоровья населения, чем соответствие минимальным требованиям, предусмотренным 30 ТАС 290.39(л). Для целей настоящего документа «промышленные приложения» относятся к тем системам, которые классифицируются как непереходные, не относящиеся к сообществу системы, как определено в 30 TAC 29.0,38(56). В соответствии с 30 TAC 290.45(d) все непереходные, некоммунальные системы, обеспечивающие подземные воды, поверхностные воды или подземные воды под влиянием поверхностных вод, должны иметь минимальную емкость гидроаккумулятора 220 галлонов. В случае требований к мощности поддержания давления системы, не относящиеся к сообществу, оцениваются по-разному из-за их уникальных характеристик и способности прекращать работу в случае возникновения проблем с поддержанием давления.

Проверка исключений

Сопроводительная документация для этого типа исключений потребует мониторинга давления в различных точках распределительной системы PWS, компьютерного анализа распределительной сети или других эквивалентных методов анализа (которые одобрены TCEQ для отдельных лиц). основе). В этом документе рассматриваются только минимальные требования к мониторингу системы распределения для поддержки запроса исключения . Подтверждающая документация должна быть достаточной для обеспечения соблюдения минимальных эксплуатационных требований 30 TAC 290.46(r) в нормальных и аварийных условиях. Должны быть выбраны соответствующие места распределения, чтобы гарантировать, что для мониторинга выбраны критические места, представляющие самое низкое возможное давление в системе распределения. Запросы на исключения этого типа будут состоять из двухэтапного процесса:

1. Протокол мониторинга
2. Отчет о проверке давления и мониторинге

Протокол мониторинга представляет собой письменный план, определяющий объем и продолжительность мониторинга давления. После того, как Протокол мониторинга будет рассмотрен и одобрен Группой технического обзора и надзора (TROT), в МОН будет отправлено письмо с утверждением Протокола в том виде, в каком оно было представлено, утверждением Протокола с изменениями или отклонением Протокола (и, возможно, предложением альтернативы). PWS использует протокол для установки регистраторов давления и мониторинга уровней давления в соответствии с утвержденным протоколом мониторинга. После сбора данных результаты опрессовки передаются в TCEQ в Отчете о опрессовке и мониторинге. Представление этого отчета завершает процесс запроса исключения.

Если система предлагает компьютерный анализ распределительной сети вместо мониторинга давления на месте, анализ должен быть представлен лицензированным профессиональным инженером.

Протокол мониторинга

Протокол мониторинга подробно описывает характеристики промышленного объекта и подход МОН к выбору и мониторингу уровней давления в критических зонах распределительной системы. В протоколе должны быть указаны следующие пункты:

1. Описание промышленного объекта (т. е. тип промышленного применения, которым занимается МОН, типы процессов, используемых в повседневной работе, и т. д.)
2. Идентификация мест предполагаемого низкого давления (критических точек) в системе распределения в зависимости от расстояния и высоты от источника Должна быть предоставлена ​​карта системы распределения с расположением критических точек.
3. Инвентаризация объектов, таких как наземные резервуары для хранения, резервуары под давлением, сервисные резервуары и т. д. Эти объекты должны быть указаны на карте системы распределения.
4. Предлагаемая продолжительность мониторинга давления в критических точках, указанных в пункте 2. МОН должен будет установить регистратор давления в каждой критической точке и осуществлять постоянный мониторинг давления. Как правило, 90 дней являются приемлемыми, чтобы показать изменения в работе установки и потребности в воде. Выбранная продолжительность испытаний должна учитывать различные сценарии, которые могут привести к колебаниям давления, такие как переключение с одного насоса на другой, добавление насосов, переключение на вспомогательную энергию или дополнительный источник энергии и т. д.
5. Документация о том, что в системе имеется программа упреждающего управления перекрестными соединениями, в которой по крайней мере один человек прошел 16-часовой курс обучения инспекторов по обслуживанию клиентов, одобренный TCEQ. Этого можно добиться, предоставив следующее:
   1. Копия политики или внутренних правил, требующих проверок службы поддержки клиентов, предотвращения обратного потока и тестирования узлов предотвращения обратного потока.
   2. Копия последнего Акта проверки обслуживания клиентов, заполненного соответствующим образом лицензированным лицом, подтверждающим наличие или отсутствие кросс-соединений.
   3. Если используется узел (блоки) предотвращения обратного потока, копия отчета об испытаниях и техническом обслуживании узла предотвращения обратного потока, показывающая, что узел работает правильно.

Информацию о программах управления перекрестными соединениями можно найти по адресу https://www.tceq.texas.gov/drinkingwater/cross-connection/cc_control.html, или вы можете позвонить по телефону (512) 239-4691 и попросить поговорить с участником программы управления перекрестными соединениями TCEQ.

6. Если проведенное опрессовочное испытание выявит нарушение целостности системы водораспределения, в PWS должны быть приняты меры для устранения любых неблагоприятных последствий во время планирования опрессовочного испытания.
7. В системе должен быть лицензированный оператор водоснабжения для всех видов деятельности, связанных с эксплуатацией МВС. Утвержденный протокол мониторинга не освобождает водную систему от необходимости поддержания минимального давления и расхода в течение периода мониторинга. Если будет обнаружено, что минимальное давление не поддерживается в течение периода мониторинга, исключение из требований по поддержанию минимального давления не будет рассматриваться TCEQ до тех пор, пока МОН не примет соответствующие корректирующие меры.

Протокол мониторинга должен быть представлен в TROT для утверждения по следующему адресу:

Группа технического обзора и надзора (MC 159)
Техасская комиссия по качеству окружающей среды
P.O. Box 13087
Austin, Texas 78711-3087

Отчет об испытаниях и мониторинге давления

После того, как TCEQ утвердит протокол мониторинга, PWS должен установить регистраторы давления в утвержденных критических точках и постоянно контролировать и регистрировать уровни давления в течение всего времени. указаны в утвержденном протоколе мониторинга.

• Нормальное рабочее давление не должно быть ниже 35 фунтов на квадратный дюйм (psi) в любое время во время испытания. Рабочее давление во время пожара не должно быть ниже 20 фунтов на квадратный дюйм в любой момент испытания.
