Содержание
- Основные разновидности
- Устройство сливного бачка унитаза
- Схема сливного бачка
- Принцип работы сливного бачка
- Устройство чаши и сифона
На сегодняшний день бурными темпами развивается частное строительство. Неотъемлемой частью любого проекта, будь то благоустроенный дом или квартира, является проведение коммуникаций и монтаж санитарно-технического оборудования. Особое место в данном вопросе занимает процесс установки унитаза. Унитаз есть в любой квартире. Он представляет собой оборудование для отправления нужд людей, которое устанавливается в санитарных узлах. Унитаз может быть оборудован автоматической или полуавтоматической системой смыва. Наиболее часто изготавливается он из сантехнической керамики.
Очень важно знать, как именно устроен унитаз и его сливной бачок, так как при любой поломке можно будет незамедлительно приступить к ремонту, и не дожидаться мастера.
Любой хозяин должен знать устройство данного оборудования, принцип его работы, основные требования, предъявляемые к проведению работ по его монтажу и т.д. Все это очень важно для рациональной его эксплуатации. Еще до нашей эры сооружались подобные устройства. Наиболее древние унитазы появились в Центральной Азии примерно в 11 веке. В последние годы выпускаются все более новые модели. Стоит рассмотреть подробнее устройство унитаза, сливного бачка, основные типы унитазов.
Основные разновидности

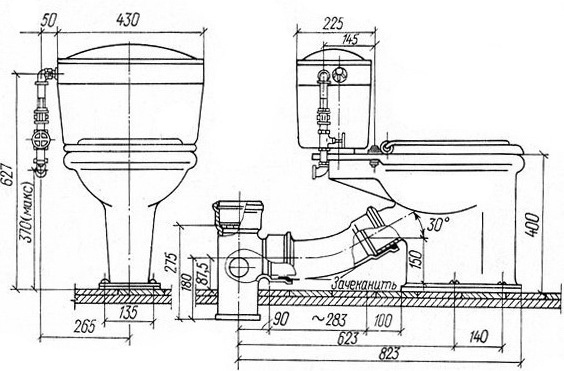

Установка унитаза и смывного бачка.
Унитаз может быть нескольких видов в зависимости от дизайна и техники монтажа. Выделяют напольный унитаз и подвесной. В свою очередь, среди напольных есть унитазы с бачком, отдельно стоящие, приставные и турецкие. Отличие же подвесных в том, что для их устройства требуется наличие на стене системы слива и специального бака. При этом слив идет напрямую. В зависимости от типа слива различают устройства с горизонтальным, вертикальным, наклонным или сифонным сливом.
Некоторые разновидности частично выполнены с добавлением серебра, что обеспечивает антибактериальный эффект. Другие имеют водоотталкивающее покрытие.

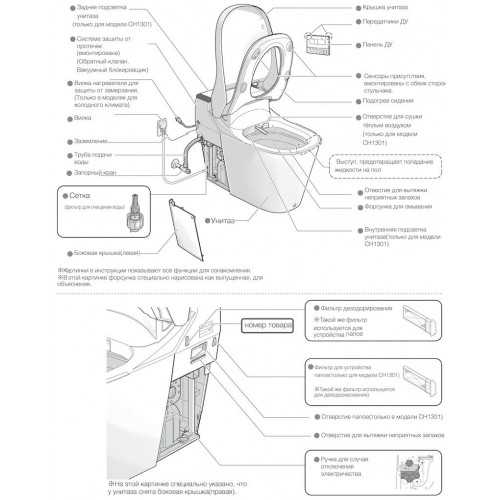

Наиболее современные унитазы (автоматизированные) позволяют избавиться от неприятного запаха, имеют сидения с подогревом и другие функции. Существуют определенные требования, предъявляемые к ним. Унитазы являются частью системы водоотведения. Высота при установке должна быть 400 мм. Во избежание поломки, унитаз должен выдерживать груз массой 200 кг, некоторые из них способны выдерживать нагрузку в 400 и даже 800 кг. Есть несколько типов систем слива воды: простая, двойная (по 3 и 6 л) и прерываемая. Сливные системы могут быть электронные и механические.
Основными частями унитаза являются сливной бачок, чаша и стульчак (сиденье).
Сливной бачок не является обязательным компонентом.
Устройство сливного бачка унитаза
Схема экономичного смывного бачка.
При устройстве унитаза в квартире или благоустроенном доме важно знать принцип работы сливного бачка.
Первым делом при покупке унитаза нужно обратить внимание на все комплектующие, нужно оценить саму чашу. Одним из самых важных элементов является сливной бачок. Его необходимо собрать, рационально установить и отрегулировать работу. Устройство сливного бачка довольно просто. Бачок может быть выполнен из керамического материала или же пластика. Выделяют несколько механизмов работы сливного бачка: со стоп-кнопкой, сливной двухрежимный и с двумя кнопками. Последний вариант является наиболее экономичным и современным. В этом случае удается сэкономить воду.
При этом имеется большая и малая кнопка. Большая сливает всю воду из бачка, а малая только часть. Смыв воды тоже может быть разным: прямым и обратным. В первом случае вода течет прямо из бачка в унитаз в одном направлении. Во втором — направление может изменяться, что более оптимально. Большое значение имеет знание технологии установки сливного бачка. Первым делом нужно собрать его воедино, согласно приложенной инструкции.
Следующий этап работы — укрепление бачка. Это во многом зависит от модели. Наиболее важная часть монтажа — подключение его к системе канализации и водопроводной трубе, чтобы была возможность постоянного подвода воды. При помощи специального поплавка нужно научиться регулировать уровень воды в сливном бачке. Все это есть в инструкции. Перед тем, как начать им пользоваться, нужно проверить его работу. При наличии протечек или других дефектов рекомендуется его заменить на новый.
Схема сливного бачка
Схема обычного бачка унитаза.
Устройство бачка довольно просто. Схема напоминает гидрозатвор. В ней есть поплавок, пломба и рычаги. При помощи кнопки или рычага можно направлять воду сверху вниз для очистки и выведения содержимого. В бачке есть видимые и невидимые части. К видимым относятся крышка, бак, кнопка. Невидимая часть расположена внутри. Сливной бачок имеет в своем составе поплавковый кран (он нужен для того, чтобы заполнять водой бачок и регулировать ее количество), кнопку для смыва воды, заглушку при боковом типе подвода воды и сливную арматуру.
Монтаж подвесного бачка проводится по следующей технологии. Перед монтажом бачка требуется перекрыть воду. Сперва нужно прикрепить смывную трубу к бачку. Размер трубы 32 мм. Сливной бачок поднимают таким образом, чтобы нижний конец трубы был расположен на нужном уровне. Перед этим в стене делают отметку для трубы. При помощи маркера или карандаша отмечают точки, в которых будут просверлены отверстия для крепления бачка. Для этого можно использовать шурупы или дюбеля. Крепится бачок в горизонтальном положении. Далее к нему присоединяется холодная вода, и он наполняется. В местах соединения трубы и бачка целесообразно сделать прокладки во избежание протечек.
Если предполагается разместить бачок низко, то он крепится на полочке унитаза. При этом сначала укладывается прокладка. После чего сливной бачок крепят к полочке при помощи болтов с прокладками, расположенными внутри бачка. После этого потребуется закрутить гайки и прикрыть сквозное отверстие в бачке.
Затем бачок устанавливают на унитаз. Для этого болты, расположенные на на бачке, совмещаются с отверстиями полочки и прикручиваются гайки. В конце нужно подключить подачу воды по шлангу.
Принцип работы сливного бачка
Механизм слива воды осуществляется очень просто. При нажатии кнопки спуска воды открывается клапан, который соединяет унитаз с баком, и вода изливается в устье. В том случае, если в баке снизился уровень воды, то в работу включается поплавок, что позволяет ему снова заполниться. Для того чтобы обеспечить нужный объем воды в баке, требуется следить за положением поплавка. Если воды поступает очень много, то поплавок требуется поднять. Регулировка проводится при помощи специальных приспособлений, которые расположены на поплавке.
Если имеется автоматическая система слива, то клапан закроется после того, как бак станет полностью пустым. Наиболее старые виды унитазов имеют установку запорной арматуры с поплавковым клапаном.
Существуют внутристенные модели унитазов, которые производятся из прочного пластика. Они имеют вид широкой, плоской канистры. Встроенный бачок должен быть оснащен смывной панелью, на которой имеются 2 кнопки. Если нажать на правую из них, то выльется 6 л воды, если на левую — 9 л. В первом случае есть возможность экономить воду.
Устройство чаши и сифона
Устройство унитаза включает такие его части, как сифон и чаша. Чаша — это видимая часть унитаза, куда непосредственно происходят отправления. Опускаясь, она плавно переходит в сифон. Последний необходим в качестве гидравлического затвора для газов, скапливающихся в системе. Сифон переходит в основной патрубок, который непосредственно идет в систему канализации. Сифон имеет изогнутую форму. В этом месте очень часто скапливаются различные нечистоты: мусор, волосы и т. д. В силу всего этого, унитаз необходимо периодически очищать различными методами. Можно применять химические вещества, такие как «Крот», «Мистер Мускул», «Тирет».
Хороший эффект дают некоторые народные средства, содержащие кислоты и щелочи в своем составе. Удалять засоры можно при помощи байпаса, он есть в каждой квартире.
Таким образом, можно сделать заключение о том, что устройство такого прибора, как унитаз, не очень сложно. Основными составляющими его частями являются сливной бачок и чаша. Наиболее сложно устроен бак. Устройство его отличается наличием клапанов, кнопок, поплавка.
Устройство унитаза, что обязательно нужно знать
Устройство унитаза: сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы.
Не хочется представлять комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.
Как бы ни выглядел унитаз, начинка в сливном бачке будет похожейВнутреннее устройство
Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива.
Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.
Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.
Устройство сливного бачка старой конструкцииОсновное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.
При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок.
Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.
Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.
Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.
Современные модели с рычажным сливом
Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше.
Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).
Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.
С кнопкой
Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.
Устройство бачка с кнопочным сливомПредставленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).
Такие системы есть разные:
- с одной кнопкой
- вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
- с двумя кнопками, выпускающими разное количество воды.
Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.
Монтаж и замена арматуры сливного бачка
Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое.
Как снять крышку с бачка
Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.
Как снять крышку с бачка с кнопкойЕсли пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.
После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.
Демонтаж бачка
Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).
При нижнем расположении подвода воды он находится рядом с крепежными шпилькамиДалее надо отсоединить бачок от чаши унитаза.
Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.
Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.
Сливной бачок снимаем с чаши Откручиваем гайку, удерживающую сливной механизмТеперь механизм слива воды легко вынимается.
Так выглядит арматура сливного бачка после нескольких лет работыАналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).
Гайка крепления механизма подачи воды Это сняли устройство подачи воды в бачок
Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.Монтаж арматуры сливного бачка
Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.
На резьбу надеваем прокладку из резиныГерметизация
Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.
Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.
Затягиваем креплениеКогда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.
Ставим выпускной клапан
В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.
Закручиваем гайку крепления впускного клапанаСледующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время.
Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).
Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.
Регулировка и ремонт
При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут.
Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.
Регулировка уровня воды
Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:
- Отключаем подачу воды, сливаем воду.
- Откручиваем кнопку.
- Снимаем крышку.
- На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
- Устанавливаем крышку и кнопку на место.
Такая же процедура необходима если из бачка постоянно подтекает вода.
Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.
При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.
Изгибая рычаг поплавка меняем уровень воды в сливном бачкеТечет бачок унитаза
Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.
- Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
- отключить воду, спустить ее,
- снять спускной механизм, открутив снизу пластиковую гайку;
- вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
- установить на место, все подключить и проверить работу.
Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.
Куда класть утяжелительДля этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.
Не набирается вода
Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.
Бачок укладываем на ровную поверхность.
В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.
