Как собрать бутылочницу с боковым креплением: Несколько советов о том, как собрать бутылочницу – Сделаем мебель сами

Отличная статья 0

Статьи по теме

Как вытащить бутылочницу из кухонного шкафа?

Бутылочница для кухни: назначение, виды и установка

Ни для кого не секрет, что кухонная мебель, прежде всего, должна быть функциональной и практичной. Именно поэтому при ее проектировании используют различную фурнитуру, которая интегрируется в ящики или стоит особняком, являясь частью интерьера.

Отдельного внимания заслуживает такое устройство, как бутылочница для кухни. Оно представляет собой конструкцию из металлических прутьев, которая предназначена для удобства размещения в ней различной утвари соответствующего размера.

Типовая фурнитура для кухонной стенки, предназначенная для небольшой посуды и емкостей различного назначения

Разновидности и конструкция

Прежде всего, стоит отметить, что существует несколько видов этой фурнитуры. Они отличаются друг от друга своими размерами и способами монтажа внутри мебели. При этом каждый конкретный тип может иметь свое отдельное назначение, не связанное напрямую со своим названием.

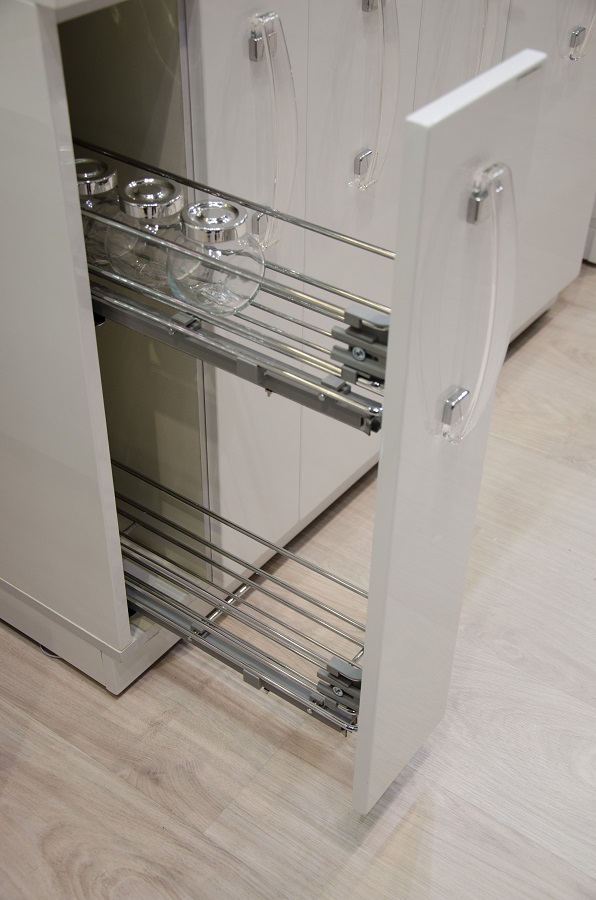

Выдвижная панель шириной в 100 мм

Размеры

Обычно размеры бутылочницы для кухни выбираются исключительно из удобства размещения этого устройства в гарнитуре (см. также статью о размерах кухонных шкафов).

Однако некоторые производители уделяют ей особое внимание, предполагая, что она станет не только вспомогательным оборудованием для хранения мелкой утвари, но и основным хранилищем для тарелок и другой посуды небольшого размера.

• Большие короба обычно делают шириной в 200 мм. При этом в стандартной секции располагают несколько полок. На них удобно размещать тарелки, чашки, столовые приборы и массу других предметов кухонного обихода.
• Средние бутылочницы, применяют для различных коробок, баночек, порошков и прочей утвари. Они имеют массу назначений и оптимальную ширину в 150 мм. При этом именно такой размер можно считать максимальным при установке фурнитуры, использующей боковой способ крепления.
• Третьим из самых распространенных размеров ширины бутылочницы является 100 мм. Его применяют в тех случаях, когда необходимо сэкономить пространство в объемах мебели. При этом его назначение как нельзя лучше оправдывает название, поскольку в данном устройстве могут разместиться только бутылки, коробки со специями или небольшие емкости.

Совет! При выборе определенных размеров необходимо руководствоваться соображениями практичности и возможностью размещения в стенке. Это позволит сэкономить пространство и получить функциональную мебель.

Выдвижная панель шириной в 200 мм

Боковое крепление

Данная разновидность подобной фурнитуры использует крепление, которое предполагает размещение направляющих на боковой панели внутри шкафа. При этом лучше всего использовать устройства с шириной не более 150 мм.

Это позволяет поместить максимальное количество необходимой кухонной утвари и при этом не дает большого пространства для того, чтобы перегрузить несущие элементы.

• Для начала необходимо выбрать кухонный шкаф, где будет размещаться бутылочница. В некоторых моделях мебели для этого отводится отдельный отсек, но если изготовление гарнитура производится своими руками, то можно использовать любой ящик, в котором просто устанавливают дополнительную перегородку.
• После этого на внутренней стенке закрепляют направляющие, используя крепежные элементы, которые входят в комплект с устройством. Если же их нет, то можно использовать небольшие саморезы, предназначенные для работы по дереву длинной не более 1 см.

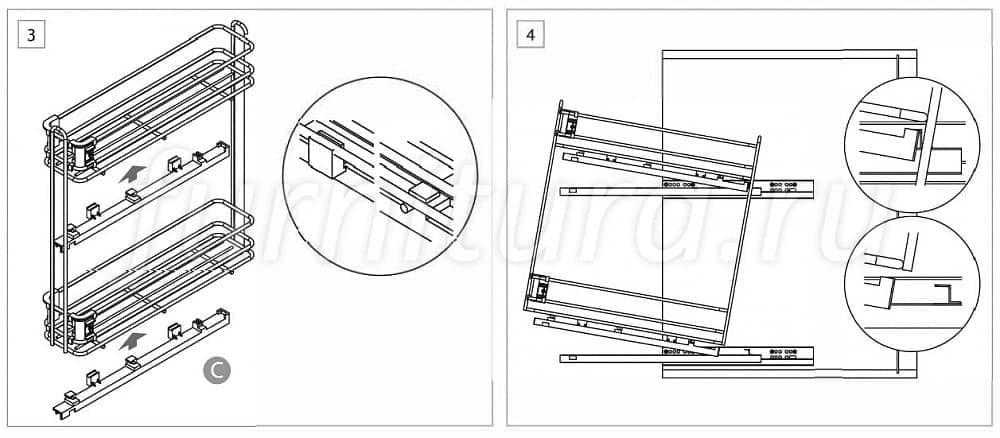

Типовая инструкция монтажа по установке выдвижной фурнитуры с детальным указанием крепежных элементов и их фиксации на устройстве

• Далее необходимо произвести монтаж самой бутылочницы, как это показывает инструкция данной модели.
• После этого нужно приделать заранее подготовленную фасадную панель, которая будет служить своеобразной дверцей.
• При желании на получившуюся дверцу можно приделать небольшую ручку.

Совет! Такую конструкцию бутылочницы лучше всего применять при экономии пространства и устанавливать в готовый ящик. При этом не стоит перегружать ее различными предметами, что может сказаться на функциональности.

Инструкция по монтажу выдвижной фурнитуры с боковым способом крепления на стационарные направляющие

Нижнее крепление

Данное устройство намного практичнее чем то, которое использует боковое крепление. Однако его цена может оказаться гораздо выше.

Это связано с тем, что данная конструкция предполагает наличие специальной тележки с роликами, на которой и размещается сама бутылочница.

• Выбор места монтажа также отличается от первой модели. Данное устройство не нуждается в отдельном шкафе для кухни, а наоборот предназначено для установки между ними.
• В зависимости от конкретной модели необходимо закрепить направляющие или тележку, пользуясь инструкцией или приложенным к руководству фото. Стоит отметить, что существует масса вариантов этого действия, и все они тесно связаны с выбранной конструкцией. Именно поэтому нельзя подобрать общих указаний к этому этапу монтажа.
• Когда бутылочница зафиксирована, на нее крепят фасадную панель, которая соответствует интерьеру кухни.
• После этого на получившуюся дверцу монтируют ручку, при помощи которой и будет осуществляться открывание.

Совет! Стоит помнить, что данный тип устройства предполагает перемещение по полу. Именно поэтому на его поверхности не должно быть перепадов или выступов мешающих правильному функционированию.

Внешний вид бутылочницы с нижним креплением на собственные направляющие

Вывод

Просмотрев предложенное видео, становится понятно, что такое устройство как бутылочница является не просто новшеством в современном проектировании мебели, но и предметом первой необходимости, который помогает систематизировать размещение кухонной утвари и экономит пространство.

Также бутылочница поможет заполнить пустоты в гарнитуре, вызванные элементарным размещением типовых шкафов.

Несколько советов о том, как собрать бутылочницу

Здравствуйте дорогие друзья.

Сегодня мы с вами поговорим о том, как собираются нижние модули кухонного гарнитура, в которые должна быть встроена бутылочница.

В данном примере мы будем устанавливать эту фурнитуру, в короба шириной 150мм.

Что нужно знать при монтаже подобной фурнитуры?

Кстати, небольшое отступление:

Лично я всегда стараюсь приобретать подобную фурнитуру с боковым креплением (то есть, телескопические направляющие крепятся к боку модуля).

Есть еще фурнитура с нижним креплением (когда она крепится к нижнему горизонту модуля). На мой взгляд, на ней тяжелее регулировать фасад, к которому она крепится, так как в закрепленном положении, она имеет больший люфт.

Итак, для начала, мы должны замерять расстояние между направляющими (по отверстиям для их крепления). После этого готовим ее к «установке» и снимаем те части направляющих, которые должны крепиться к бокам модуля.

Еще один момент:

По высоте лучше размещать бутылочницу в модуле таким образом, чтобы она не крепилась к нижней части фасада (таким образом, «провоцируя» люфт его верхней части), так как могут возникнуть проблемы с его регулировкой.

Но, с другой стороны, она не должна быть размещена в коробе слишком высоко, так как между ее верхним ярусом (предназначенным для те же бутылок) и корпусными планками короба должно быть выдержано соответствующее расстояние (для бутылок).

Одним словом, ее положение в коробе регулируется «на глаз» (так как сами короба могут иметь различную высоту).

Когда положение фурнитуры по высоте определено, мы можем разметить бок короба в соответствии с размерами между направляющими (которые мы замеряли).

После этого, нужно определить положение бутылочницы по глубине короба.

Здесь есть два нюанса:

1. Передняя грань фурнитуры не должна быть вровень с передней гранью короба. Дело в том, что подобная фурнитура не имеет четких геометрических форм (так как сделана из прута, и легко деформируема). По этому, выставление ее фронтальной части вровень с передней гранью короба невозможно в принципе. По этому, ее нужно размещать немного «вглубь» короба (на 10-15мм).
2. Задняя ее часть так же должна иметь зазор с задней стенкой модуля в который она встраивается для обеспечения нормальной ее функциональности (как например, всегда делается с проектировкой выдвижных ящиков).

Чтобы сильно не «заморачиваться» с этими моментами, можно установить спереди и сзади бутылочницы, расположенной на боковой детали модуля две планки ДСП по всей высоте устанавливаемой бутылочницы.

Когда она выставлена, замеряем рулеткой расстояние от передней грани модуля до передней ее грани, по которым и проводим на боковой детали линию карандашом.

Это – ограничитель по глубине, в соответствии с которыми, к боку крепятся сами направляющие. Размечаем положение крепежа, и закрепляем их.

Здесь нужно разметку делать очень аккуратно, так как направляющие крепятся сразу жестко (без возможности последующей регулировки), регулировать их в коробе, ширина которого равна 150мм просто не получится.

После того, как направляющие закреплены, вставляем в них бутылочницу.

В конце собираем сам короб (с закрепленной к правому его боку бутылочницей).

Кстати, подобная фурнитура крепится только к правому боку модуля, и возможности сделать два модуля, которые, например, должны располагаться с двух сторон какого-нибудь короба (как в моем случае) с «зеркальным» креплением нет.

В конце на модуль набивается задняя стенка и все.

Остается только закрепить фасад (не совсем приятная процедура с подобной фурнитурой).

Как вытащить ящик из шкафа на телескопических направляющих — описание рабочего процесса и основные особенности этого типа фурнитуры

Телескопические направляющие — самое надежное и удобное решение для выдвижных ящиков, корзин и других элементов мебели на сегодняшний день. Но иногда возникает потребность извлечь ящик из мебели, и многие не знают, как это правильно делать, что приводит к порче фурнитуры. В обзоре мы расскажем, как вытащить элемент быстро и просто, а также вкратце разберем основные разновидности телескопических направляющих.

Телескопические направляющие используются в разной мебели

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

• Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

• Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

• Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Самое современное решение — направляющие, открывающие ящик при нажатии на него, их часто называют «Push to open», что и характеризует принцип действия. Конструкция аналогична варианту с доводчиком, только в ней присутствует дополнительный блок, который слегка выдвигает ящик при нажатии.

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

• Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
• Допустимая нагрузка — 8-10 кг.
• Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
• Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
• Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

• Бывает как частичного, так и полного выдвижения.
• Длина варьируется в диапазоне от 250 до 500 мм.
• Допустимая нагрузка может составлять до 15 кг.
• В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
• Элементы разборные, при необходимости ящик быстро снимается.

Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

• Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
• Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
• Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
• Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Как вытащить ящик

Теперь разберемся, как быстро вынуть ящик, чтобы провести обслуживание фурнитуры или же достать вещи, упавшие за заднюю стенку. Алгоритм проведения работ подробно описан ниже:

Сборка и установка кухонной бутылочницы

Многофункциональность является основной чертой качественной и надежной мебели. Особенно это касается кухонных принадлежностей, которые должны облегчать работу у плиты. При обустройстве кухонного пространства нельзя забывать о возможности установки бутылочницы с боковым креплением.

Назначение и конструкция кухонной бутылочницы

Это приспособление расширяет функции кухонного гарнитура. Отдел предназначен для хранения всевозможных бутылок и небольших банок. В банки могут быть насыпаны крупы, специй, в бутылки разлиты различные соусы и масло.

Так как прямым назначением аксессуара является хранение различных смесей и жидкостей в стеклянной посуде, выдвижную бутылочницу рационально располагать вблизи от плиты. Конструкторы, занимающиеся проектированием кухонной мебели, предлагают устанавливать бутылочницу по обе стороны от плиты.

Изначально бутылочница выполняла только одну функцию – служила специальным отделением для хранения бутылок вина. Ее задача – разгрузить пространство на поверхности стола.

Постепенно приспособление превратилось в многофункциональную конструкцию, которую теперь изготавливают под индивидуальные потребности клиентов. Специалисты производят отделы, которые используются для хранения не только продуктов, но и различных моющих средств. Хозяйки научились располагать в бутылочницах полотенца и множество других вещей. Такие конструкции находят свое место и возле раковин.

Виды креплений и их преимущества

Для оснащения кухонного стола специальным отделом «карго» используют несколько вариантов фиксации фурнитуры. Именно от расположения рабочих элементов будет зависеть эффективность всей системы. Наиболее распространенными принято считать два вида крепления – боковое и нижнее.

Боковое крепление

В данном случае направляющая должна крепиться к боковой панели шкафа. Ширина устройства не должно превышать 15 см. Это оптимальное значение.

Бутылочница должна вмещать как можно больше предметов, не перегружая при этом несущую конструкцию, поэтому так важно соблюдать определенный порядок подбора и установки элементов:

• Первым этапом является выбор самого кухонного шкафа, к которому будет фиксироваться фурнитура. Среди большого разнообразия моделей с боковым креплением существуют варианты, в которых под «карго» выделен специальный отсек. Однако это необязательно, если речь идет о самостоятельном изготовлении гарнитура. Для этих целей подойдет абсолютно любой шкаф. Между отделами просто устанавливают перегородку.
• Второй этап – монтаж направляющих к внутренней поверхности стенки ящика. Как правило, все необходимые крепежные элементы продаются в комплекте с фурнитурой. Если эти детали не входят в набор, можно применять саморезы небольшой длины – 1 см. Следует покупать исключительно шурупы по дереву.
• Третий этап – крепление бутылочницы.
• Последний шаг – крепление фасадной панели и ручки к ней.

Видео правильного монтажа:

Нижнее крепление

Этот тип устройства значительно удобнее и практичнее предыдущей конструкции. Единственный минус – это стоимость, которая напрямую зависит от качества материалов и марки фурнитуры.

Цена также обусловлена отличительными характеристиками деталей. Конструкция с нижним креплением включает специальную тележку, оснащенную роликами. Именно к данному элементу крепится основная часть конструкции. Бутылочницы с нижним типом креплений демонстрируют отличные показатели функциональности даже спустя 5-7 лет.

Процесс монтажа немного отличается от вариантов с боковой фиксацией:

• Для правильного функционирования механизма не требуется отдельный отсек в кухонном ящике. Элемент может устанавливаться между шкафами.
• Способ крепления зависит от уникальных характеристик модели. Перед фиксацией каждого отдельного варианта нужно внимательно читать инструкцию, которая составляется изготовителем. Именно поэтапное руководство, в котором подробно описано, как собрать бутылочницу, позволит избежать грубых ошибок, ведущих к порче элементов конструкции.
• Следующий этап включает фиксацию фасадной панели к выдвижной корзине. Деталь, как правило, изготавливается из МДФ и должна полностью соответствовать дизайну кухни.
• Последний шаг – крепление ручки, которая должна быть удобной для всех членов семьи.

Варианты расположения

Место, где будет располагаться корзина, выбирается с учетом веса и количества посуды, которая будет устанавливаться в отделы. Если речь идет о размещении бытовой химии и полотенец – лучше всего установить «карго» возле мойки.

Если нужно выбрать оптимальное место для приправ, специй и масел – монтаж конструкции будет уместен вблизи кухонной плиты. Следует также обращать внимание на способ крепления.

Нижний шкаф

Наиболее распространенным и простым в исполнении считается вариант нижнего расположения корзины. В этом случае корзину можно использовать для разных целей, она окажется практичным аксессуаром в любом интерьере. Все, что требуется сделать хозяйке во время приготовления пищи – это открыть удобно расположенный под рукой отсек и достать посуду с нужным содержимым.

Расположение подобных отсеков на уровне глаз кажется бессмысленным, поскольку и мойка и кухонная поверхность находятся внизу.

Верхний шкаф

Верхний шкаф – менее функциональное место, потому и малопопулярное. В таком отсеке реже хранят часто используемые предметы.

Чаще всего верхние выдвижные корзины используют для хранения компактных контейнеров для круп, посуды, а также вина.

Шкаф-колонна

Самым многофункциональным и редким считается тип бутылочниц, выполненных в виде шкафов-колонн. Конструкция допускает нестандартные размеры и создание дополнительных полок. Ширина фасада колонны не выходит за рамки стандартных размеров и составляет от 15 до 20 см. Высота варьируется в пределах 160-180 см. Такие габариты позволяют размещать сразу до 4 или 5 отдельных секций. Помимо классических элементов можно добавлять лотки из пластмассы, небольшие крючки, а также поддоны.

В основном шкафы-колонны добавляют в интерьер, разрабатывая дизайн кухни с нуля.

Установка и сборка бутылочницы

На практике процесс установки и сборки выдвижной корзины может оказаться сложнее, чем в теории. Сначала следует измерить расстояние между направляющими элементами, чтобы определить точки крепления.

Расположение изделия в кухонном модуле приходится регулировать на глаз, учитывая глубину и высоту короба. Бутылочница не должна фиксироваться внизу, а установленная посуда не должна контактировать с верхней частью фасада.

Затем на внутренней стороне короба делается разметка под направляющие. Элементы снимают с фурнитуры и аккуратно крепят к стенкам. Выполнять работу нужно внимательно, потому что направляющие невозможно отрегулировать после установки.

Потом на фурнитуру можно монтировать саму корзину. Когда детали конструкции будут зафиксированы, производится установка остальных частей короба.

Последний шаг – прикручивание фасада. На этом сборка корзины завершена.

Пример сборки «карго»:

Что учесть при выборе бутылочницы на кухню

Прежде всего, нужно определиться с изготовителем. После этого проверяют работоспособность и надежность механизма на представленном в магазине образце. При движении конструкция не должна издавать неприятных звуков, а направляющие должны выдвигать отсек плавно.

Следует также ознакомиться с документами на продаваемую продукцию и узнать о сроках гарантии. Это основные требования, которые помогут покупателям выбрать надежную систему «карго».

Изготовление бутылочницы своими руками

Чтобы элементы были правильно смонтированы, нужно подробнее разобраться, как установить корзину в домашних условиях.

Подготовка к процессу

На этом этапе важно определить, в каком месте бутылочница будет наиболее полезной. Удобнее всего планировать размещение отсека «карго» еще на этапе заказа комплектующих элементов. Значительно сложнее добавлять корзину в уже имеющуюся мебель. После снятия размеров нужно составить чертеж.

Необходимые материалы

Самостоятельное изготовление конструкции с любыми размерами предусматривает использование определенных материалов, фурнитуры, крепежа. Потребуется следующее:

• саморезы по дереву;
• рейлинги;
• направляющие шарикового типа с качественными доводчиками;
• полоски ДСП с облицовочной пленкой на 10 и 16 мм;
• доски для установки уровней;
• доска для шкафа.

Рекомендации по выбору фурнитуры

Одним из наиболее важных показателей надежности «карго» является качество выбранной мебельной фурнитуры. Следует отметить несколько популярных марок, которые производят прочные и долговечные комплектующие детали.

Этот бренд считается наиболее популярным и представлен дочерними предприятиями в США, Германии, Канаде, Франции, Греции, Китае, Украине, Новой Зеландии и многих других странах.

Продукция представлена высококачественные элементами с тонкими царгами, выдвижными системами и скрытыми направляющими для реализации любых проектов. Самые известные механизмы:

Итальянская компания предлагает широкий ассортимент выдвижных систем на 2, 3 и более уровней. Различные размеры и универсальность механизмов делают продукцию бренда одним из лучших предложений на рынке.

Kessebohmer

Немецкая компания, которая характеризуется безупречной репутацией, абсолютной надежностью и высокой стоимостью продукции. Повышенная износоустойчивость, наличие стандартных размеров и сборка конструкций под заказ – вот далеко не полный список преимуществ марки.

Другие производители

Среди прочих компаний следует выделить еще несколько надежных производителей:

Пошаговый процесс изготовления и сборки самодельной бутылочницы

Всю работу разделяют на последовательные шаги:

• Две планки по 16 мм скрепляют двумя элементами шириной в 10 мм, получая ровные уровни.
• Боковые стороны присоединяют с помощью саморезов по дереву к основанию.
• Затем следует просверлить отверстия нужного диаметра под ручки на фасаде.
• На станину устанавливают полки. Для этого также используют шурупы.
• Направляющие устанавливают на двух крайних планках.
• Все элементы фиксируются саморезами и конструкция помещается в шкафчик.

Грамотный подход на этапе создания проекта и сборки позволит самостоятельно собрать и установить долговечную конструкцию бутылочницы для размещения различных приспособлений и аксессуаров для кухни.

Бутылочница для кухни [Системы карго и идеи своими руками]

Стильная яркая кухня с желтыми стульями

Удобно, когда все кухонные принадлежности размещены под рукой. Чтобы организовать такое пространство, потребуются шкафчики , ящики и специальные системы хранения . Не так давно придумали удобную секцию для хранения бутылок и банок, которая называется бутылочница, или карго. Выглядит она как обыкновенный шкафчик, выдвигается вперед, в ней очень удобно размещать всевозможные банки. Специальные крепления надежно фиксируют емкости на полках и не позволяют им выпасть или перевернуться при открывании.

Скандинавский интерьер с отдельной обеденной зоной

Белоснежная кухня со встроенным шкафом для бутылок

Для чего нужны бутылочницы?

Функциональность этой системы состоит в удобном хранении бутылок. Чаще всего размещают такой аксессуар возле плиты , иногда приспособлений делают два по обеим сторонам. Благодаря продуманной и удобной системе здесь можно разместить противни, моющие средства, бумажные полотенца или крупу. Можно сказать, что это многофункциональный шкафчик .

Оригинальный вариант хранения бутылок

Если вы решили хранить на таких полках консервы или воду, то размещайте их недалеко от рабочих зон. Для моющих средств бутылочницу монтируют рядом с мойкой . Для масла и круп подойдет размещение ближе к кухонной плите.

Совет! Можно использовать бутылочницу в качестве бара для спиртных напитков : в таком случае ее лучше расположить возле обеденной зоны .

Мини-бар в стиле лофт

Преимущества использования карго на кухне

Применяя такую систему хранения, вы отметите, как удобно пользоваться ею, поскольку не придется вынимать все баночки, чтобы найти нужную. Из бутылочницы вы достанете только требуемый предмет.

На заметку! Уборка станет легче, поскольку не нужно постоянно перебирать и расставлять по местам мелкие предметы.

Карго на кухне – многофункциональная система

Благодаря тому, что корзина выполнена из металлических прутьев, вы видите, что в ней лежит, а выдвижная конструкция намного удобнее полки. Выдвинув карго, вы возьмете нужный предмет и после использования легко поставите его на место.

Карго набирают все большую популярность по сравнению с обычными полками

Разновидности систем хранения бутылок

Изделия, которые предлагает промышленность, отличаются по нескольким параметрам:

• габаритами;
• числом вмонтированных уровней;
• способами закрепления.

Чаще всего встречаются двухуровневые модели, на которых размещают разные по высоте бутылки. Можно найти и трехуровневые варианты, но в этом случае высокие емкости не поместятся.

Такой способ хранения бутылок на стене – «изюминка» интерьера

Закрепляется корзина внутри шкафа на специальных направляющих. Может быть боковое или нижнее крепление.

На заметку! Боковое дает возможность отрегулировать фасад, а при нижнем варианте направляющие устанавливаются на дно короба. Иногда устанавливают карго прямо на пол, однако для этого напольное покрытие должно быть идеально ровным .

Чаще всего можно найти бутылочницы шириной 100-450 мм. Самым востребованным является вариант шириной 200 мм. Если вы приобретаете систему хранения в магазине, то в комплекте должна быть инструкция по монтажу и элементы крепления.

Современный яркий интерьер в стиле модерн

Установка бутылочницы в гарнитуре

Первым делом замеряют нишу и приобретают выдвижную модель, которая подойдет по габаритам. Чтобы установить двухуровневую модель, нужно выполнить такие действия:

• Измеряются направляющие, которые будут смонтированы на глаз: все зависит габаритов короба. Обязательно замерьте высоту емкостей, которые будут размещены в верхнем ярусе. Для правильной работы должно быть пространство между задней частью шкафа и фурнитурой , это же потребуется и спереди.
• На боковой стенке размечаются места для закрепления направляющих. Их предварительно нужно снять с фурнитуры и закрепить. После этого вставляется карго.
• Остается собрать короб и установить фасад, на котором монтируется ручка.

Подбираем карго для кухни

Не стоит брать дешевые варианты, поскольку они могут быть низкого качества. При небольшом бюджете сделайте систему своими руками. При выборе готового варианта обратите снимание на следующие моменты:

• дешевые материалы приведут к быстрой поломке изделия;
• фурнитура должна быть высокого качества, в таком случае она прослужит длительный срок;
• для монтажа лучше пригласить профессионального мастера, тогда работы будут выполнены качественно.

Черно-белый минимализм со шкафом карго

Как самостоятельно сделать карго?

Для работы нужно приобрести некоторые материалы:

Также вам понадобятся инструменты:

Нижний встраиваемый модуль под карго

Работы выполняются в такой последовательности:

• размечаются и выпиливаются из фанеры прямоугольники 40 на 45 см;
• намечаются и просверливаются отверстия, в которых будут размещаться бутылки;
• выпиливаются полукруглые ножки;
• все края шлифуются наждачкой;
• бруски распиливаются на 18-сантиметровые куски (всего 4 штуки), каждый из них хорошо шлифуется наждачной бумагой;
• закрепляют при помощи саморезов бруски, отступив от края фанеры по 6 см;
• готовую бутылочницу грунтуют и покрывают акриловой краской в зависимости от цветового решения кухни ;
• края отверстий и бруски красят другим цветом, чтобы создать определенный дизайн.

Процесс установки карго

Такая конструкция впишется в интерьер и станет функциональной системой для хранения бутылок. Изготавливаться такой предмет может с использованием:

Приобрести изделие можно в торговой точке или предпочесть изготовление на заказ. Встречаются модели, которые не встраиваются в кухонную мебель , тогда разместить их можно в шкафу или на поверхности стола .

Подходящее место для карго – рядом с плитой

Дополнения

Если требуется максимально использовать систему для хранения, стоит оснастить ее полезными дополнительными элементами, такими как подставки под кастрюли, крышки или противни, выгнутые крючки для полотенец. Однако стоит понимать, что с приобретением всех этих элементов стоимость конструкции увеличивается. Тут уже решать только вам, насколько каждое из дополнений будет нужно.

Удобная система хранения кухонной утвари

Полезные советы

• Размещать бутылочницу можно как в нижних, так и в верхних шкафах мебели: это дело вкуса и предпочтений хозяина. В большом гарнитуре можно использовать несколько конструкций карго. Размещать их можно у плиты или одну в верхнем ящике, другую – в нижнем.
• Для большого помещения можно использовать многоуровневые варианты, которые могут быть ростом с человека. В таком случае туда поместятся и подставки под противни, и бар под спиртные напитки, и полки под консервы и крупы, а также полотенцедержатель .

Вертикальный шкаф с ячейками для хранения бутылок

• Лучше использовать разделители для бутылок, чтобы при движении они не звенели и не падали. Удобным дополнением будет использование доводчика для мягкого и плавного закрывания .
• Если выбирать варианты с хромированным покрытием корзин, изделие прослужит длительный период времени без сколов и ржавчины.
• Такое новшество для кухонной мебели поможет заполнить пустоты между различными модулями и сделать пространство еще более функциональным. Карго позволит навести порядок и систематизировать размещение мелких предметов, сыпучих продуктов и жидкостей на вашей кухне.

как сделать из ЛДСП своими руками, выдвижная сборка с боковым креплением, размеры карго для вина, как крепить шкаф для бутылок

Бутылочница или карго — элемент кухонного гарнитура. Выглядит как шкафчик, а открывается с помощью выдвижения полок. Предназначена для размещения бутылок и банок в удобном для обзора положении, а также обеспечивает их ровную установку, защищает от опрокидывания, гарантируя полную сохранность.

Карго: функции и преимущества

В большинстве случаев бутылочница размещается между кухонными модулями, удерживаясь благодаря боковому креплению. Также карго может располагаться отдельно от череды модулей. Имеет два или три уровня. Бутылочницы для кухни обладают небольшими габаритами, поэтому обычно удается вместить только самые необходимые элементы или те, которые представляют собой коллекционную значимость, это вполне подходит для небольшой кухни.

Зачастую кухни не имеют отдельного места хранения бутылок, что неудобно и заканчивается разлитым подсолнечным маслом, уксусом или разбитой бутылкой любимого вина

Существуют варианты дополнения бутылочницы. Благодаря им данный элемент кухонного интерьера представляет собой очень функциональную вещь, которую используют ежедневно. Существуют небольшие доводчики, служащие для качественного и безопасного закрывания дверей изделия, что позволяет максимально надежно хранить бьющиеся предметы, требующие постоянной слежки.

Можно просто толкнуть ящик даже с применением минимальной силы, при этом он надежно захлопнется. Хозяйка избавляется от звука постоянных хлопков при закрывании дверей, так как выдвижное устройство закрывается с умеренной скоростью, а при приближении к стыку замедляется и практически бесшумно смыкается с корпусом.

Желательно проследить, чтобы в выбранной модели были разделители для бутылок или приобрести их самостоятельно. Они помогают не только более эстетично расставить продукцию, но и защитить ее от случайного падения во время поиска подходящего напитка. Также даже при резком движении стеклянные корпусы бутылок не разобьются от столкновения, так как надежно ограничены перегородкой.

Размеры бутылочницы

Предназначение карго заключается в хранении бутылок, поэтому она может иметь компактные размеры. Большинство современных производителей делают данный элемент кухонного гарнитура с предварительным расчетом на то, что в нем может храниться и другая утварь, такая как посуда, кастрюли или даже какие-то продукты. Как выбрать блендер можно узнать перейдя по данной ссылке.

Существует классификация бутылочниц по размерам:

1. Большие габариты предполагают коробы, ширина которых превышает 200 см. На основной секции расположено несколько полок ярусами. Именно они предназначаются не только для бутылок, но и для стандартного кухонного обихода. Данный вариант карго позволяет сэкономить место, так как можно не приобретать дополнительные кухонные ящики.
2. Средние размеры превышают в ширину 150 см и доходят до 200 см. Они используются для хранения любых коробок, порошков, в них модно складывать приправу в баночках, продукты или вещества, которые в скором времени планируется использовать. Если применяется боковой способ крепления, то данные размеры считаются максимальными для его правильного осуществления.
3. Самый распространенный вид имеет ширину 100 см (узкие шкафы).

Бутылочница помогает значительно сэкономить пространство, так как является довольно вместительной и многофункциональной. В нее можно помещать большое количество бутылок. Обычно в этом случае ими и ограничиваются, однако также можно располагать коробочки со специями и другие компактные предметы

Виды гарнитура для бутылок

От размеров карго зависит удобство ее использования

Бутылочницы различаются между собой по нескольким характеристикам:

1. Способу монтажа.
2. Количеству уровней.
3. Предназначению.

Способ монтажа на кухне

1. Встраиваемые. Они являются неотъемлемой частью всего кухонного гарнитура. Их можно встроить в любой соседний ящик, также перед приобретением необходимо удостоверится, что параметры изделия максимально соответствуют находящейся на кухне мебели.
2. Автономные. Их можно устанавливать в любом месте, они являются отдельными элементами и не входят в состав кухонной системы. Эта особенность помогает не только практично разместить данное приспособление, но и выбрать его в любом цвете, фактуре или даже с применением другого стиля, для интерьера кухни в стиле фьюжн, можно использовать бутылочницу в марокканском стиле – все зависит от вашего вкуса. Есть возможность установки такой бутылочницы возле обеденной зоны. В этом случае в нее можно поместить помимо бутылок самые необходимые продукты.

Особенности конструкции

1. Двухуровневые. Самый оптимальный и удобный вариант формы карго. Практически любую бутылку можно без проблем поместить в разъемы между обеими полками.
2. Трехуровневые. Являются менее практичными, чем двухуровневые, зато позволяют положить в них множество полезных продуктов. Большинство бутылок стандартной формы придется укладывать набок, так как в вертикальном положении они не помещаются.

Тип содержимого

• Бутылочница для специй и соусов;
• карго для спиртных напитков;
• бутылочница для воды и других безалкогольных напитков;
• карго для помещения детских соков, смесей и других продуктов для кормления. Можно приспособить в специально выделенном месте на кухне, чтобы не занимать ящики, предназначенные для хранения продуктов и приборов, необходимых при приготовлении пищи для взрослых;
• совмещенная бутылочница;
• для подачи вина.

Бутылочница для вина применяется исключительно для хранения дорогих сортов вина и их красивой подачи к столу. Она оборудуется определенной атрибутикой или элегантными предметами декора. Ставить ее необходимо вдали от плиты, холодильника и окна, так как вино нельзя подвергать действию перепадов температур.

Как выбрать выдвижную бутылочницу, смотрите видеосюжет:

Где разместить

Бутылочница имеет нижнее или боковое крепление. Нижнее позволяет размещать ее в любом месте, а боковое ограничивает наличием подходящего по размеру кухонного шкафчика, с помощью которого можно зафиксировать этот элемент в неподвижном состоянии. Про раздвижные двери на кухню из МДФ читайте в этой статье.

Крепежные элементы, как и полный комплект для сборки, обычно поставляется в одной коробке.

Если предметы для монтажа не доставлены, нужно запастись саморезами с сечением 1 см, разработанными специально для конструкций из дерева. При необходимости используются планки ДСП.

Как встроить, замер ширины и глубины

1. Замерка расстояния между направляющими. Ориентиром для выставления отметки служат отверстия для их монтажа.
2. Снимаются направляющие, которые предназначены для крепления к бокам модуля.
3. Бутылочница должна размещаться в модуле таким образом, чтобы крепление осуществлялось немного выше нижней части фасада, а не в крайней плоскости. Неаккуратный монтаж может привести к проблемам с открытием и закрытием основной части карго.
4. Не стоит допускать слишком высокого размещения. Корпусные планки не должны поднимать на большое расстояние полки устройства, так как верхний отсек обычно служит для хранения довольно высоких бутылок.
5. После определения высоты размещения следует разместить боковую часть короба между направляющими по предварительно размеченным размерам. Чтобы бутылочница была установлена максимально ровно и надежно, нужно установить спереди и сзади карго тонкие планки из ДСП.
6. Осуществляется замерка расстояния от передней грани бутылочницы до передней грани модуля. По образованной линии необходимо провести ровную линию карандашом или мелом. Направляющие крепятся до установленной линии. Перед монтажом желательно предварительно разметить их предполагаемое положение, а затем закрепить элементы саморезами.
7. Зафиксированные направляющие помещаются в бутылочницу.
8. Собирается весь корпус с предварительно прикрепленной к его краю карго.
9. К конструкции крепится задняя стенка.
10. Фасад прикрепляется с помощью планок ДСП, составные части прибиваются саморезами. Иногда производители разрабатывают собственный способ крепления, тогда нужно следовать инструкции.

Как сделать своими руками

Вот на такой маленькой кухне бутылочница поможет сэкономить немало место

Необходимая фурнитура:

1. Ручки рейлинга в количестве 3 штук.
2. Комплект шариковых направляющих, оборудованных доводчиками.
3. Саморезы по дереву.

Материалы:

• полоски ЛДСП по 16 мм. Используются для 2 стоек, 3 полок, 3 перемычек, 3 задних перегородок для полок и 2 полосок, расположенных под направляющими;
• полоски ЛДСП по 10 мм. Промежуточные детали для станины;
• доски для полок;
• доски для создания шкафчика, в который помещается выдвижная часть;
• меламиновая кромка для обработки углов, располагается по периметру.

Порядок работ при сооружении кухонной бутылочницы в шкаф с выдвижной системой

1. Две большие планки по 16 мм скрепляются планками по 10 мм.
2. Собираются полочки. Боковые стороны саморезами привинчиваются к основе. Их размер высчитывается в соответствии с параметрами кухонного гарнитура. Если высота соседних модулей 80 см, то вычетом для опор блоки должны составлять 70 см в высоту. Их ширина в этом случае 24 см, а высота 56 см.
3. Просверливаются отверстия под ручки.
4. Полки прикручиваются к краям станины саморезами.
5. Прикрепляются ручки.
6. К внешней части кухонной бутылочницы привинчиваются направляющие к двум крайним планкам.
7. Создается корпус с применением деревянных досок. Потребуются 1 деталь 72×56, 2 детали 72×24, 2 детали 56×24 см. Их скрепляют при заведении друга саморезами.
8. Конструкция собирается путем помещения выдвижного модуля в шкаф.

Какими бывают цвета кухонных гарнитуров можно узнать тут.

Декоративные бутылочницы: деревянные, из корзины, кованные из метлла, стекла

Обычные бутылочницы для кухни в большинстве случаев изготавливаются из стандартных деревянных или имитирующих их панелей. Материалом для декоративных видов считается стекло, металл, пластик и также дерево. Все эти элементы подвергаются обработке. Стекло — росписи, металл — ковке отдельных элементов, пластик — покраске и приданию любых красивых или саркастических форм, а из дерева получаются отличные рисунки, которые делаются путем штамповки оригинального рисунка или даже при использовании ручного труда мастеров. Про розовые кухни и сочетание этого цвета можно узнать здесь.

Вот довольно необычные декоративные бутылочницы

Декоративные бутылочницы могут предназначаться для эстетичного хранения единственной бутылки вина или их нескольких экземпляров, тогда им придаются сравнительно небольшие размеры. Красивый внешний вид не препятствует созданию карго, рассчитанных на десятки бутылок.

Как сделать декоративную бутылочницу своими руками:

Чтобы выбрать или создать подходящую бутылочницу правильных размеров (глубины, длины и ширины), необходимо в первую очередь ориентироваться на собственные предпочтения и стремиться к получению наилучшего результата. Обычно дизайн бутылочниц подбирается в соответствии с цветовой гаммой и стилем всей кухни (это может быть корзина или встроенная в кухонный гарнитур выдвижная полка для рейлинга), а их параметры в зависимости от целей хозяев. Также рекомендуем ознакомиться с картинам на кухню в этом материале.

Как установить клетку для бутылки с водой на велосипед без отверстий (проще, чем вы думаете!)

Езда на велосипеде и бутылки с водой идут рука об руку, как соль и перец, бекон и яйца, субботние вечера и ужасные телепрограммы.

Итак, я никогда толком не понимал, почему некоторые производители велосипедов продолжают выпускать велосипеды без отверстий для крепления отсеков для бутылок с водой. Обидно, не правда ли? Вы получаете этот замечательный новый велосипед … вы надеваете плотный спандекс … наполняете бутылку водой и … обнаруживаете, что его негде разместить на велосипеде! Что они ожидают от вас? Держи его и проехав одной рукой 20 миль ?! Шиш…

Я решил провести небольшое исследование, чтобы выяснить, какие варианты лучше всего подходят для установки кожухов для бутылок на велосипедах без отверстий для крепления.К счастью, я нашел несколько отличных рекомендаций, которые надежно удерживают бутылки и просты в установке. Можем ли мы взглянуть?

Я начал свой поиск с проверки, можно ли самостоятельно добавить отверстия на байк.

Ответ? Да, это. Я бы сделал это? Точно нет.

Послушайте, если вы хотите попробовать, то вот видео, объясняющее этот процесс.Честно говоря, мне было бы страшно так потренировать мою гордость и радость. Я знаю, что мое сверло в конечном итоге будет скользить по раме и испортить лакокрасочное покрытие. И, вероятно, я бы сделал отверстия немного не в том месте. Затем придется сверлить их снова … и снова … пока мой велосипед не стал больше похож на швейцарский сыр (и, вероятно, будет таким же крепким)

Делайте это на свой страх и риск, ребята. Но, честно говоря, есть несколько более совершенных вариантов, которые не требуют использования дрели на велосипеде.

Если вы видели бутылки с водой, установленные на велосипедах, то, вероятно, видели их только на нижней трубе (той части рамы, которая идет от руля до педалей).

Вас простят за то, что вы подумали, что это единственное место, где можно хранить бутылку на велосипеде. К счастью, есть много разных мест, где можно припрятать напитки. Это удобное место для защиты нижней трубы, так как вы можете легко дотянуться до бутылки во время езды на велосипеде, и она не будет мешать. Однако есть и другие хорошие места, в зависимости от ваших предпочтений и количества воды, которое вам нужно носить с собой. Испытайте руль, подседельную трубу и подседельный штырь (т.е. прямо под седлом). Вы даже можете получить держатель для винных бутылок, который свисает с верхней трубы, вот так. Ааа, изысканность!

Хорошо, давайте рассмотрим варианты установки держателя для бутылки с водой на велосипеде без монтажных отверстий.

Самый дешевый способ прикрепить клетку для бутылки с водой к велосипеду — это использовать надежные стяжки. Они дешевые, легко доступны и вроде как неплохо работают.Во-первых, вам нужно будет использовать их с такими клетками для бутылок, где вы можете легко найти застежки-молнии вверху и внизу, и они могут надежно зацепиться.

Я пробовал это, и он работает нормально, но трудно затянуть застежки-молнии настолько, чтобы клетка не начала скользить по трубке, когда вы крутите педали. Это действительно раздражает, когда вам приходится постоянно останавливаться и поворачивать клетку в исходное положение.

Я обнаружил, что этот метод работает лучше всего, когда (1) у вас нет других вариантов (возможно, вы отправляетесь в велопробег и крепления вашей клетки ломаются) или (2) вы устанавливаете клетку на нижней стороне нижняя труба или верхняя труба. В этом положении сила тяжести — ваш друг, и она будет держать клетку свисающей прямо вниз.

Если у вас уже есть бутылочная клетка и вы не знаете, как ее установить, то это отличный вариант от Kbrotech.

Ремешок надевается на трубу рамы в любом месте и надежно затягивается. Затем вы можете установить флягодержатель, используя два стандартных отверстия для винтов.

Большим плюсом является то, что вы можете закрепить это под любым углом, который хотите, поэтому он не должен быть параллелен вашей нижней трубе, скажем (я правша, поэтому я немного изменил угол вправо для легкого доступа ).Это фантастический вариант, от надежного производителя и по отличной цене.

Некоторые велосипеды, такие как полноподвесные горные велосипеды, не имеют большого пространства над нижней трубой и поэтому нуждаются в низкопрофильном держателе флягодержателя.

Этот, от BiKase, дает действительно надежную фиксацию и удерживает клетку очень близко к раме. Вы можете видеть, что он имеет стандартные крепления для любой клетки для бутылок.

Возвращаясь к проблемам с пространством на МТБ с полной загрузкой, один полезный совет — использовать клетку с боковой загрузкой, подобную этой, от компании Whiskey Parts.Они хороши тем, что позволяют снимать бутылку как сбоку, так и сверху.

Если вы еще не покупали флягодержатель, то это отличный вариант от SKS.

Две прочные липучки удерживают прилагаемую флягодержатель к той части рамы, которая вам нужна.

Я люблю это. Изначально я столкнулся с ними в менее гламурном и спортивном мире детских колясок.Где они могут быть закреплены на ручках коляски для перекусов для ребенка и меня.

Однако именно на байке эти красавицы проявляют себя по-настоящему. Им не нужны выступы, чтобы закрепить их на вашем велосипеде, и они прикрепятся буквально куда угодно. Самое лучшее в них — это то, насколько легко они помещаются. Быстроразъемные зажимы обеспечивают сверхпрочную фиксацию, а также быстро и легко устанавливаются и снимаются. Вы также можете установить клетки под любым углом, который вам нравится, в зависимости от ваших предпочтений.Извините, ребята, но я оставлю себе это.

Ищете двойной держатель для бутылки с водой для велосипедного сиденья? Тогда это отличный от Waterfly.

Я думаю, что подседельный штырь — отличное место для переноски воды во время дальних путешествий. Если у вас есть одна бутылка на нисходящей трубе для удобного питья, то это утроит вашу водоёмкость.

Не только это, но еще и удерживает его в очень аэродинамическом положении (за моей несколько менее аэродинамической задницей…). Карманы для хранения также очень полезны и в них достаточно места для шоколада, шоколада и прочего шоколада.Вы знаете, все самое необходимое.

Я всегда думал, что поездки на велосипеде и бутылки с водой идут вместе, как соль и перец, бекон с яйцами и субботние вечера и ужасные телешоу.

Итак, я никогда не мог понять, почему некоторые велосипедные компании до сих пор производят велосипеды без отверстий для крепления флягодержателей. Это действительно неприятно, не правда ли? У вас есть этот замечательный новый велосипед …вы надеваете плотный спандекс … наполняете свою гладкую бутылку с водой и … обнаруживаете, что ее негде разместить на велосипеде! Что ты должен делать? Держать его и ездить на велосипеде, держась одной рукой за руль на 20 миль ?! Шиш…

Надеюсь, что один из этих вариантов подойдет вам и вашему велосипеду? Держатель бутылки с водой для велосипеда Accmor без винтов

Это фантастические быстросъемные держатели для флягодержателей.

Обычно закрепляются на ручках коляски для перекусов ребенка и меня на ходу, но на велосипеде они, пожалуй, даже лучше.

В них не нужны отверстия, и они прикрепятся буквально в любом месте, где они вам нужны.

Самый лучший бит? Вот как легко их подогнать. Эти быстросъемные зажимы обеспечивают действительно надежную фиксацию, они очень быстро устанавливаются и снимаются. Вы также можете установить их под любым углом, который вам нравится, в зависимости от ваших предпочтений. Извините, детки, но я оставлю это себе.

** Обратите внимание, что наши обзоры основаны на отзывах покупателей, оценках в звездах и онлайн-жалобах.Таким образом, компания Bicycle Volt не несет никакой ответственности **

Крепления для бутылок с заклепками, установка и испытание

Мы использовали резьбовые гайки, они же заклепочные гайки или резьбовые заклепочные вставки, чтобы добавить выступы для бутылок и прикрепить Anything Cage к стальной вилке. Это сработало хорошо, но вот некоторые вещи, которые мы узнали, и что мы будем делать по-другому в следующий раз. Плюс ко всему, все, что вам нужно будет сделать самому…

Перед тем, как мы начнем, пара замечаний.Во-первых, этот пост давно назрел. Мы добавили крепления флягодержателя rivnut к вилке Surly Troll версии 1 без выступа еще в 2013 году. Для этого мы использовали заклепочные гайки (rivnuts): цельные трубчатые заклепки с внутренней резьбой, которые можно закрепить с одной стороны. Чтобы уточнить, ривгайка прикрепляется с помощью резьбового инструмента, который сжимает ее, застегивает одну сторону и зажимает ее на панели, к которой она приклепывается (см. Фото ниже). Наша цель состояла в том, чтобы установить трехстворчатую клетку Salsa Anything Cage на Gin’s Blue Troll для дополнительного снаряжения и еды во время нашего путешествия по Африке. Установка прошла довольно гладко, и эти боссы-самоделки без промедления возили бутылки и грузы на тысячи миль.

Ривнут справа посередине частично сжат, а остальные оставлены без сжатия.

Теперь, когда у нас есть еще одна связанная публикация, я подумал, что наконец-то откопаю свои заметки и фотографии, чтобы поделиться тем, что я узнал. Обратите внимание, что это не практические инструкции .; это больше о том, как я это сделал и что бы я сделал по-другому, если бы сделал это снова. Итак, если вас интересует просверливание отверстий в совершенно хорошей стальной раме, вот как все прошло и что мы использовали для этого.

Прежде чем мы продолжим, вы уверены, что хотите просверлить отверстия в своей раме? Имейте в виду, что для rivnuts требуются довольно большие отверстия (~ 7 мм), и некоторые люди предполагают, что они могут ослабить раму. Тем не менее, стальные вилы / рамы MTB рассчитаны на большой вес и выдерживают очень суровые условия. Если я не ожидал, что я возьму чрезвычайно тяжелый груз или столкнусь с сильными падениями и прыжками, я лично без колебаний поступлю так с любой серийной стальной рамой МТБ. В конце концов, это намного дешевле, чем покупать новую вилку.В качестве альтернативы, попробуйте припаять каркасный конструктор на резьбовые выступы для бутылок с водой, или есть много других способов крепления сумок и клеток — следите за полным списком.

Какие заклепки для крепления флягодержателя?

«Заклепочные гайки», также известные как заклепочные гайки или вкладыши для заклепок с резьбой, бывают всех форм и размеров. Чтобы обеспечить резьбу стандартной бобышки для бутылок, вам потребуются накидные гайки M5 x 0,80. Заклепки бывают также из нескольких видов металла. После небольшого исследования я решил использовать заклепочные гайки из нержавеющей стали, поскольку они не подвержены коррозии при контакте с хромомолибденовой сталью, как алюминиевые вставки.Однако есть также варианты из оцинкованной углеродистой стали, которые могут работать даже лучше с рамой из хрома.

Инструменты и материалы прочие

К счастью, для этого не так уж и много вещей, кроме стандартной дрели и некоторых мелочей. Пока у вас есть дрель, самые большие вложения — это сам инструмент для заклепок и гаек. Есть варианты DIY (см. Видео внизу этого сообщения), а также ручной установщик за 15 долларов, который делает то же самое (ссылка ниже и показана вверху справа).Вот полный список:

Пошаговая инструкция

А теперь пошаговое руководство с примечаниями о том, что мы бы сделали по-другому.

1. Отметьте выкройку бобышки из трех частей, используя клетку.

Просто прижмите клетку к вилке или нижней трубе и отметьте три отверстия маркером. Если вы добавляете выступы ривнута к вилке, обязательно тщательно продумайте, под каким углом вы хотите сориентировать клетку, а также как она будет взаимодействовать с другими компонентами и багажом, например, стойкой.Учитывайте зазор для ног, если наклоняете его назад. А если вы добавляете крепления к нижней трубе, держите клетку и бутылку на месте, чтобы проверить достаточный зазор между шинами.

1б. Создать руководство

Для ясности, я задумал создать руководство по сверлению постфактум. Короче говоря, я обнаружил, что стандартную дрель было трудно выровнять на цилиндрической стальной трубе; сверло имело тенденцию дрейфовать по трубе. Даже после того, как я сделал небольшое пилотное отверстие для каждой бобышки, сверло большего размера немного сдвинулось в сторону.В конце концов, как только клетка была прикручена болтами, я понял, что одна из бобышек смещена по своей цилиндрической оси. К счастью, это было не очень сильно, но это немного изменило выравнивание и заставило клетку скручиваться. В конечном счете, это не было проблемой, но если бы я сделал это снова, я бы сделал деревянную направляющую для блоков с помощью сверлильного станка и сверла 7 мм. Затем, закрепив блок на лезвии вилки зажимами для труб, отверстия будут служить ориентиром для точного сверления. Еще лучше, если направляющая может быть изготовлена ​​из плоского куска стального прутка.

2. Просверлить отверстия

Если вы не используете зажимную направляющую, как описано в пункте 1b выше, просверлите пилотное отверстие с помощью острого сверла диаметром 3 мм (или 1/8 дюйма). Затем используйте сверло на 7 мм или ступенчатое сверло, чтобы закончить отверстие диаметром 7 мм. Убедитесь, что отверстия не слишком большие. Как показано ниже, площадь зажима ривгайки составляет всего 1,5 мм. Если отверстия слишком тугие, удалите излишки материала тонким круглым напильником до тех пор, пока заклепочные гайки не войдут на место. В любом случае, просверлив отверстия, удалите заусенцы с краев небольшим круглым напильником или острым ножом.По мнению некоторых строителей каркасов, это ключевой шаг к тому, чтобы не повредить целостность каркаса при добавлении припоев.

3. Нанесите JB Weld

Смешайте немного JB Weld или JB Quick и нанесите на рифленую гайку перед установкой. Когда ривгайка зажата в трубке, сварной шов JB помогает закрепить ее и предохранить от проворачивания на месте, если со временем она ослабнет. Кроме того, он помогает изолировать любой необработанный металл от элементов.

4.Установите Rivnut

С помощью инструмента для заклепок и гаек установите рифленую гайку на место. Предупреждение: с резьбовыми вставками из твердой стали для этого нужны сильные руки с помощью плоскогубцевого инструмента типа rivnut, который я использовал. Как уже упоминалось, эта более дешевая версия с ручным управлением — надежный вариант, который на самом деле легче полностью задействовать rivnut (см. Видео ниже, чтобы узнать, как это сделать самостоятельно). После установки ривнута сотрите излишки JB Weld и оставьте на ночь. Поздравляем, вы только что аннулировали гарантию на свой велосипед; теперь иди катайся на нем.:)

Заключение

В конце концов, Gin’s Surly Troll увидела тысячи миль от Кейптауна до Танзании после того, как были установлены эти крепления для бутылочек. Клетка Anything Cage в конце концов сломалась, как и большинство клеток Salsa V1 Anything. Мы его сварили в Лесото, но потом он снова сломался (не по вине начальства). После этого она принесла на ее место негабаритную бутылочную клетку. Ровные орехи так и не оторвались, и у них не было никаких проблем.

Если вы хотите добавить выступы для бутылок и не возражаете навсегда испортить вилку или раму, это хорошее решение, которое можно реализовать по довольно разумной цене.Конструктивно вилка Surly осталась нетронутой и не показала никаких проблем. Тем не менее, мы не можем утверждать одинаковый результат для всех вилок, и некоторые будут утверждать, что ривгайки ослабляют велосипедные стойки. Так что, если вы сомневаетесь, посоветуйтесь с изготовителем рам или механиком. Сделал бы я это снова? Да, но я люблю повозиться. Тем не менее, есть множество отличных вариантов для добавления креплений к вашей раме без использования дрели, и все больше и больше велосипедов поставляются с большим количеством бобышек для бутылок. Но если вы не против проделать несколько отверстий в своем велосипеде, он предлагает дешевый, рабочий вариант и аккуратный вид.

Установили ли вы на свой велосипед крепления для флягодержателя rivnut и добились ли успеха или потерпели неудачу? Если да, оставьте комментарий ниже.

ЗАПИСАНО (КАТЕГОРИИ И ТЕГИ)

Пожалуйста, ведите беседу вежливо, конструктивно и инклюзивно, иначе ваш комментарий будет удален.

Прикрепите флягодержатель к раме без крепежных винтов

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Bicycles Stack Exchange — это сайт вопросов и ответов для людей, которые строят и ремонтируют велосипеды, людей, которые тренируются на велосипеде или ездят на велосипедах.Регистрация займет всего минуту.

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 9 мес. Назад

Просмотрено 23к раз

Я планирую приобрести флягодержатель для своего велосипеда, но на моем велосипеде нет стандартных крепежных винтов для него.Насколько я понимаю, есть два типа клеток: клетки на болтах и ​​клетки на зажимах. Я бы предпочел клетку на болтах, потому что они дешевле (5 долларов против 10 долларов).

Можно ли просверлить отверстия непосредственно в раме для болтов (у меня есть большой опыт работы с алюминием)? Есть ли другие альтернативные методы крепления, или мне лучше использовать зажимную клетку?

Создан 12 июл.

32711 золотой знак55 серебряных знаков1313 бронзовых знаков

Зажимы легкие и двусторонние — практически не повреждают трубки (металлические зажимы могут поцарапать лакокрасочное покрытие, но есть пластиковые версии, которые работают хорошо)

Я не хочу сверлить отверстия в совершенно хороших трубках — меня также беспокоит, что металлическая стружка упадет на дно трубы и вызовет проблемы в обойме подшипника.
