Как правильно установить полотенцесушитель в ванной – наглядная инструкция

Полотенцесушитель в ванной комнате – простое и в то же время функциональное устройство, назначение которого не ограничивается просушиванием влажных полотенец. Существует ещё, как минимум, три причины установить в доме или квартире такой сантехнический прибор. При условии правильного подключения, он позволяет улучшить микроклимат в ванной, кроме того, он может использоваться как дополнительный радиатор отопления в холодное время года или место для сушки небольших вещей после стирки. Если вы еще не подобрали подходящий по дизайну и конструкции полотенцесушитель, это можно сделать здесь.

Установка или замена полотенцесушителя в ванной комнате не представляет собой чересчур сложной задачи: при наличии базовых навыков работы с сантехникой своими руками, подключение можно выполнить самостоятельно. В этой статье мы собрали важные советы по монтажу, а также фото иллюстрации с основными схемами, которые позволят установить полотенцесушитель или проконтролировать работу нанятых мастеров.

Принцип работы

В первую очередь разберёмся, что представляют собой современные полотенцесушители. Как правило, речь идёт о трубе зигзагообразной конструкции, которую устанавливают на стене ванной комнаты и подключают к контуру горячего водоснабжения. В старых конструкциях, действие которых было основано на непрерывной циркуляции нагретой жидкости-теплоносителя, использовался так называемый принцип «петли». При этом жильцы многоэтажного дома обеспечивались горячей водой, которая подавалась по трубам с верхнего этажа на нижние, а при обратном движении водяного потока снизу вверх отбиралось тепло для полотенцесушителей.

Основное технологическое условие правильного подключения полотенцесушителя при этом заключалось в том, что его петлеобразная труба соответствовала по диаметру трубам самого стояка. Только таким образом обеспечивалась правильная циркуляция теплоносителя в контуре горячего водоснабжения без чрезмерного гидравлического сопротивления.

Виды полотенцесушителей

В наши дни вместо устаревших и не особо эстетичных змеевиков советского периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три основные группы.

Водяные приборы, подключаемые к трубам контура горячего водоснабжения.
Электрические модели, работающие от общей сети электропитания.
Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как от контура горячего водоснабжения, так и от электросети (в случае временного отключения горячей воды в доме).

С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не нагревается.

Именно поэтому подключение водяных моделей следует доверять исключительно профессионалам, которые имеют практический опыт работы с подобным сантехническим оборудованием.

Электрический полотенцесушитель представляет собой устройство, для работы которого необходим лишь свободный доступ к сети электропитания. Его подключение представляет собой стандартный монтаж бытового электроприбора и обычно не вызывает сложностей. Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в целом аналогичны правилам монтажа водяных змеевиков. Сразу отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Варианты подключения

Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения).

Однако в частных коттеджах и домах с индивидуальным отоплением до сих пор встречается такая схема, при которой полотенцесушитель врезают в контур отопления. С одной стороны такую технологию установки можно назвать удобной и достаточно экономичной, однако в тёплое время года, когда автономный обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.

Ещё один вариант – подключение полотенцесушителя к системе индивидуального ГВС, работающего с бойлером косвенного нагрева с автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты монтажа.

Схемы со смещённым или зауженным байпасом

Полотенцесушитель со смещённым/зауженным байпасом устанавливается нечасто. Как правило, сантехники используют подобную технологию врезки в том случае, когда нужно установить смещённый или немного зауженный байпас на уже имеющемся полотенцесушителе. В таком случае труба подключается по одной из стандартных схем, выбираемой специалистом.

На практике в большинстве случаев такая технология не используется. Это объясняется тем, что труба змеевика, которой, по сути, является полотенцесушитель – всё же не дополнительный радиатор отопления, и кардинальные переделки в этом случае будут нецелесообразными.

Более того, схема установки полотенцесушителя со смещённым или зауженным байпасом эффективна исключительно в том случае, если ванная оборудована верхней системой подачи горячей воды.

Особенности монтажа со смещённым байпасом

Как правило, смещение применяют при разводке радиаторов. Часто подобный вариант используют в том случае, если сантехники делают разводку отопительной системы. В то же время, такой подход часто оправдан при монтаже полотенцесушителей, когда есть необходимость сохранения старых отводов на стояке, к которым была подведен старый змеевик (о нем шла речь в начале публикации). В большинстве случаев нет необходимости заменять весь стояк: прибор можно установить с байпасом. Единственное условие в этом случае – циркуляция воды-теплоносителя сверху вниз. Если такое условие не соблюдается,труба, исполняющая функцию полотенцесушителя, может в итоге остаться холодной.

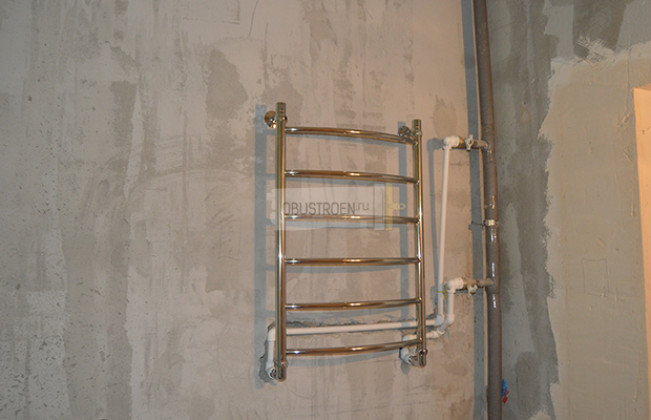

Схемы с нижним подключением

Ванная комната оборудована трубой с нижним подключением? В этом случае можно использовать схемы, альтернативные описанным выше. В большинстве случаев труба устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При нижнем подключении труба частично маскируется аксессуарами, располагаемыми вдоль стен.

Конструктивно труба с нижним подключением представляет собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же время, такую технологию называют менее эффективной, по сравнению с конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом, однако на самом стояке при этом остаётся предыдущая врезка со смещённым байпасом. Чаще всего владельцы квартир не видят особой целесообразности в переделке. При этом верхний отвод обычно расположен высоко, однако по правилам он обязан располагаться ниже самой точки подключения. Выход из такой ситуации возможен исключительно при соблюдении двух основных условий.

Сама схема подразумевает верхнюю подачу воды, поскольку при условии нижнего поступления теплоносителя по трубе с большой долей вероятности возникнет так называемое «запирание» внутреннего контура системы. В итоге ванная комната останется холодной.
Верхний отвод стояка находится ниже верхнего края самого змеевика. В противном случае такое устройство в принципе не будет способно функционировать.

Основные ошибки при подключении

Очень часто неопытные сантехники совершают массу технологических ошибок, пытаясь угодить заказчику, пытающемуся эстетично оформить старые участки разводок или желающему использовать для монтажа каналы в стенах, предназначенные для других целей. Подобные ошибки часто приводят к тому, что труба не греет, и ванная комната превращается в не самое тёплое и уютное место в доме.

Перечислим основные технологические ошибки при монтаже полотенцесушительных приборов.

Труба имеет своеобразный «горб» в верхней части конструкции на участке верхней подводки. При этом образуется петля, в которой рано или поздно будет накапливаться воздух. Обычно подобную схему ошибочно применяют с целью замаскировать часть труб под навесным потолком.
Нижний отвод располагается в сети намного ниже самой нижней точки полотенцесушителя. При этом в своеобразное «противоборство» механически вступают два основных механизма: естественной, а также принудительной циркуляции теплоносителя в контуре.
Особо тяжёлым случаем можно назвать такую схему, при которой две точки врезки расположены выше, чем самый нижний край полотенцесушительного прибора. В такой ситуации вода просто не может протекать сквозь малый контур. Более того, при использовании этой ошибочной схемы образуются сразу пару мешков (своеобразных «ловушек»), в которых будет собираться остывший теплоноситель.
Ещё одна проблемная схема – расположение верхней части системы подводки под потолком, а нижней – в цементной стяжке пола. При этом змеевик не работает сразу по нескольким причинам. Первая – накопление воздушных масс с потолка, вторая – образование всё того же «мешка», который препятствует естественной циркуляции теплоносителя. В итоге циркуляция горячей жидкости нарушается, и ванная рано или поздно становится помещением с не самым лучшим микроклиматом.

Специалисты выделяют ещё несколько технологических ошибок, которые ни в коем случае не рекомендуется допускать при установке водяной полотенцесушительной установки в ванной. В частности, наиболее грубыми считают два упущения.

1. Непреднамеренное заужение труб из металлопластика. Такое явление часто обусловлено некоторыми нюансами конструкций пресс-фитингов. В итоге увеличенное гидравлическое сопротивление возникает не только в пределах одной квартиры, но и по стояку.

2. Ошибочный монтаж запорной арматуры (кранов) перед конструкцией змеевика. С одной стороны установленные таким образом краны теоретически позволят перекрыть полотенцесушитель, если он в данный момент не нужен. Однако при этом перекрытие любого крана попросту остановит работу стояка по всем этажам. Теплоноситель при этом циркулирует, однако его объём, лишённый подвижности, рано или поздно остывает. В результате для получения горячей воды придётся вылить «в никуда» достаточно солидный объём охлаждённой жидкости. В самых тяжёлых случаях в сети возникает так называемое «завоздушивание» всего стояка по многоэтажному дому, что лишний раз подтверждает тот факт, что запорную арматуру на полотенцесушителе устанавливать нельзя.

Как определить, что полотенцесушитель подключен неправильно?

В том случае, если бытовой прибор был подключен с грубыми технологическими ошибками, змеевик для сушки будет на первых порах казаться вполне работоспособным. В то же время, главная проблема, неизменно сопровождающая перечисленные ошибки в монтаже – ощутимая разница в температуре (нижняя часть петлевидного трубопровода будет холоднее верхней). В итоге, теплоноситель начнёт циркулировать через стояк ГВС, минуя полотенцесушитель, который при этом превратится в нерабочий и бесполезный элемент декора ванной.

Как установить полотенцесушитель | Статья от компании Терминус

Специфика монтажа полотенцесушителя

Перед тем, как подключить полотенцесушитель в ванной, надо решить, каким методом вы это будете делать.

Они могут быть следующими:

Устройство подключается к системе горячего водоснабжения. Благодаря такому методу обеспечивается обогрев круглогодично. Нагрев полотенцесушителя осуществляется, когда включена горячая вода – в ночные часы происходит остывание прибора, даже если он подключен через стояк.
Полотенцесушитель врезается в систему отопления. Способ можно использовать, даже если отсутствует центральная сеть ГВС. За счет того, что теплоноситель циркулирует принудительно, прибор круглосуточно остается теплым. Такое подключение полотенцесушителя имеет один минус – прибор работает лишь в холодное время года.

Если устройство заменяется в многоквартирном доме, и при этом меняется метод его установки, необходимо разработать проект и утвердить его в компании, предоставляющей жилищно-коммунальные услуги. Документация оформляется примерно один месяц.

Монтаж полотенцесушителя в ванной осуществляется с соблюдением следующих условий:

Необходимо, чтобы диаметр труб прибора подходил к диаметру стояка, сужаться трубы от поставленных фитингов не должны.
Между отводами полотенцесушителя должен быть предусмотрен байпас. Это особая перемычка, выполняющая следующие функции:

сохраняет скорость движение воды по всему стояку;
разделяет потоки теплоносителя, что обеспечивает сохранение тепла для дальнейших точек забора воды;
весомое преимущество установки байпасов состоит в том, что полотенцесушитель можно отключить для выполнения ремонтных работ, не останавливая функционирование системы полностью.

Нельзя устанавливать запорную арматуру на участке трубы до перемычки и на самом байпасе. Если не соблюдать данные условия, то можно столкнуться со следующими последствиями:

вода станет медленно циркулировать по стояку, упадет температура теплоносителя;
в квартирах, находящихся по направлению, по которому подается вода, ухудшится напор.

Возможно оборудование замыкающих участков обычными шаровыми вентилями на перемычке и магистрали подачи либо отличающимися большей функциональностью 3-х ходовыми кранами, которые обеспечивают направление теплоносителя в байпас или радиатор.

Согласно СНиП, полотенцесушитель необходимо размещать на высоте 1,2 м от пола.
Допустимое расстояние между устройством и облицовочным материалом стен составляет:

50-70 мм – при диаметре полотенцесушителя 250 мм и больше;
35-40 мм – при сечении труб менее 250 мм.

Если в схеме установки имеется байпас, то на двух замыкающих участках устройства можно поставить отсечные шаровые краны.

Монтаж полотенцесушителя в стояк

Как уже говорилось, установка полотенцесушителя к стояку горячего водоснабжения дает возможность обеспечить бесперебойное функционирование прибора на протяжении круглого года. В ванной всегда будет тепло и сухо. Также это удобно в плане оплаты коммунальных услуг – при питании устройства от стояка ГВС, оно не будет считаться прибором отопления, а тепловая энергия, которая будет потребляться, будет учтена лишь как расходы на подогревание воды.

Установка полотенцесушителя к трубам стояка осуществляется в следующей последовательности:

Подготавливаются материалы и инструменты. Чтобы установить водяной полотенцесушитель, надо взять разводной ключ, дрель с низкой скоростью, плашки для нарезки резьбы, кран Маевского, шурупы и дюбели, фитинги, герметик. Сборка непосредственно системы выполняется из самого устройства, байпаса и нескольких патрубков, их длина зависит от способа подключения прибора и его расположения.
Снимается старое устройство. Чтобы снять старое оборудование и поставить новое, необходимо иметь разрешение от компании, предоставляющей жилищно-коммунальные услуги. Ее специалист перекроет общий стояк на определенный период. Если надо демонтировать старый полотенцесушитель, это делают путем снятия с резьбовых соединений или срезания, а потом снятия с креплений.
Подготавливаются отводы и байпасы. На отводы после перемычки устанавливаются шаровые краны.
Делается разметка под крепления. При этом учитывается уклон отводов, горизонтальное положение прибора и промежуток между его частями. Когда разметка проверена, можно переходить к сверлению отверстий, ввинчиванию дюбелей и установки кронштейнов.

Монтаж полотенцесушителя лучше проводить при капитальном ремонте ванной комнаты или замене стояка. Это даст возможность подобрать самые оптимальные виды материалов и подходящий способ подключения.

Врезка ПС в централизованную отопительную систему

Врезать полотенцесушитель таким способом можно лишь не в сезон отопления. Для этого потребуется получение разрешения организации, предоставляющей ЖКУ, перекрытие стояка и сливание холодной воды.

Чтобы подготовить отводы, рекомендуется позвать специалиста из управляющей компании. Если в будущем произойдет авария, а у вас на руках будет документ со списком проведенных работ, это снимет с вас ответственность за происшедшее.

Для минимизации вероятности протечек на самом устройстве используются запорные краны, устанавливаемые после байпаса. Большой минус такого метода подключения полотенцесушителя – проверить, насколько система герметична, получится не сразу.

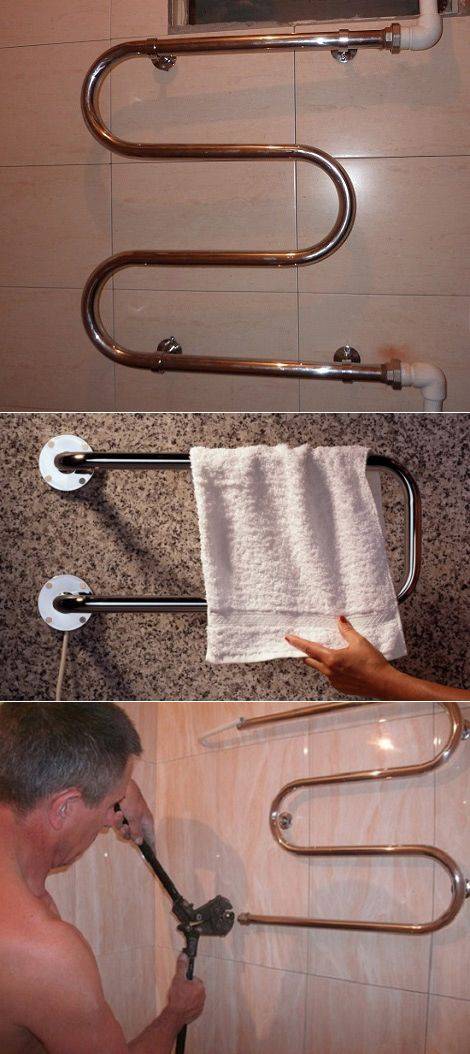

Подключение U- и М-образных полотенцесушителей

Такие виды полотенцесушителей подключать легче всего. Ошибиться можно, но не из-за особенностей схемы подключения, а если не соблюдать определенные нюансы установки.

Хоть сейчас и существует большой выбор видов полотенцесушителей, множество людей предпочитают именно классический вариант – U- и М-образные приборы. Некоторых в целом устраивает внешний вид устройств, другие попросту не желают менять подводку от стояка, которая рассчитана именно на эту модель полотенцесушителя. Кроме того, большое значение имеет низкая цена и простая установка.

Разумеется, современные модели подобного вида – это вполне эстетичные агрегаты из хромированной или нержавеющей стали, либо цветных металлов. Однако подключаются они таким же образом, что и выпускавшиеся много лет назад изделия из гнутых труб ВГП.

Монтаж U- и М-образных полотенцесушителей осуществляется после окончания подготовительных работ. Выполняется подсоединение патрубков, фитингов и уголков к подготовленным отводам. В качестве уплотнителя используется фум-лента или прокладка из силикона.

Установка прибора осуществляется одновременно на поставленные кронштейны и отводы. Для закрепления устройства используются шурупы.

По завершении работ выполняется тестирование системы на исправность функционирования и герметичность. Систему отопления или горячей воды на время открывают, чтобы прибор заполнился водой. Результатом правильного подключения станет ее свободная циркуляция в системе, не промокание стыков, а поверхность из металла будет горячей.

Подключение полотенцесушителей типа «лесенка»

Для таких приборов применяется в основном боковая и диагональная схема установки. При подключении снизу можно поставить на отводы поворотные уголки, а также патрубки, способствующие подведению труб сбоку.

Устройство устанавливается в такой же последовательности, что и U- и М-образные полотенцесушители. Конфигурация важна только тогда, когда выбирается схема и делается разметка. Установка кронштейнов производится в двух точках на уровне центра агрегата.

Схемы бокового подключения полотенцесушителя

В первую очередь приведем самые простые схемы, которые привлекают своей универсальностью и исправной работой.

Такая схема отлично подходит к полотенцесушителям типа «лесенка». Байпас – простой, т.е. не нужно уменьшать диаметр или смещать. На работу устройства почти не влияет то, с какой скоростью происходит циркуляция воды в стояке, а также ее напор и направление. Если необходимо, участки подводки можно сделать достаточно большой длины – до 400-500 см. Однако необходимо соблюдать ряд важных особенностей, которые можно не всегда сразу заметить и понять.

Необходимо, чтобы верхняя точка, где прибор подключается к стояку, обязательно была выше соединительного узла, расположенного сверху полотенцесушителя. То же самое касается и нижней точки – она должна быть расположена ниже участка, где подключается нижняя подводка к агрегату. Чтобы добиться этого, надо придать трубам подводки несильный уклон – хватит двух-трех сантиметров изменений высоты на погонный метр. Это можно не делать, если устройство удалено от стояка не более, чем на два метра, и когда для подводки используются трубы с внутренним диаметром в дюйм и больше – в этом случае достаточно горизонтальной прокладки.

Необходимо, чтобы участки подводки были ровными. Не должно быть изгибов из-за риска скопления в них воздуха. Следует знать, что уровень воздуха в трубах горячего водоснабжения всегда больше, нежели в ХВС.

Внутренний диаметр подводки должен составлять не меньше 20 мм, проходы кранов и вентилей – также минимум 20 мм.

Трубы на месте подводки обычно термоизолируют. В основном их маскируют прорезанными штрабами, поэтому в любом случае потребуется изоляция – это позволит избежать рассеивания тепла в стене.

Выше уже было сказано, что смещать или зауживать байпас не нужно. Можно сказать даже больше – из-за подобных мер такая схема подключения полотенцесушителя стала бы менее универсальной, поскольку, когда вода будет подавать снизу вверх, может произойти полное запирание устройства, после чего оно перестанет работать.

При подаче сверху вниз прибор с зауженной перемычкой станет функционировать без каких-либо усовершенствований, поэтому смысла в этом нет.

В некоторых случаях, используя подобную схему, полотенцесушитель подключают диагональным способом. Работать прибор, подключенный таким методом, будет. Однако даст ли этот вариант какие-либо преимущества? Видимо тут работает стереотип по аналогии с отопительными радиаторами. Для них, на самом деле, такой способ подключения даст определенный выигрыш в отдаче тепла, она станет выше на несколько процентов, что весьма ощутимо, если пересчитать на весь дом. В нашем же случае, когда речь идет об одном компактном отопительном устройстве, можно точно сказать, что значительной разницы ощущаться не будет, поэтому лучше не прибегать к усложнениям монтажа. Однако сам по себе способ, без всяких сомнений, абсолютно рабочий и очень действенный. Нужно отметить, в каком направлении будет диагональ, также не имеет какого-либо значения – полотенцесушитель можно установить в любом.

Мы привели основные схемы, а сейчас расскажем о нескольких вариантах.

К примеру, если в стояке есть старые тройники, которые разнесены выше, нежели высота агрегата, а переделок совершать не хочется. Либо в связи с другими обстоятельствами врезку в стояк необходимо сделать на расстоянии более высоком или низком, чем расположено устройство, например, для маскировки горизонтальных участков. Каких-то сложностей тут нет – можно легко найти решение.

Отличие состоит лишь в наличии вертикальных участков мест подключения сверху и снизу горизонтальной подводки. Надо отметит, что они могут любой длины, разумеется, в разумных пределах.

Еще одна сложность – расположение бывших труб подводки от стояка на чересчур близком расстоянии друг к другу. Если вы не желаете переделок, то может использовать следующий вариант:

В этом случае не получится соблюдать правило, что точка подключения, расположенная сверху, должна быть выше полотенцесушителя. Результатом этого может стать образование «горба» — специфического перехода, где может происходить скопление воздуха, который содержится в воде. Стоит отметить, что там же станет формироваться воздушная пробка, если вода в стояке временно прекратит подаваться. Это означает, что не обойтись без монтажа агрегата, предназначенного для стравливания этого воздуха. Участок, в который нужно его устанавливать, отмечен желтой стрелой.

Самый простой способ – это монтаж крана Маевского, в этом случае надо будет вручную выпускать воздух, когда это необходимо. Усовершенствованная вариация – автоматический воздухоотводящее устройство, оно будет само осуществлять выпуск накопившихся газов.

Но как быть, когда от старой врезки все-таки остался байпас, который был заужен или смещен? Потребуется переделка? Попробуем разобраться.

Рассмотрим самую простую основную схему. Согласно практике, она демонстрирует исправную работу лишь при потоке воды сверху вниз. При другом направлении – высок риск того, что часть воды, идущей вверх, перенаправится в агрегат, в котором под воздействием теплового насоса навстречу ей будет двигаться другой поток (вода меньшей температуры, которая перетекает вниз под воздействием силы тяжести). Так встретятся два вектора, двигающихся в разных направлениях. И высок риск того, что произойдет запирание контура прибора.

Такая система отличается неустойчивостью и большой зависимостью от температуры и скорости циркуляции воды в стояке. К примеру, когда горячая вода много разбирается по этажам, возможно значительное уменьшение циркуляции или ее полная остановка. Это значит, что полотенцесушитель будет чуть теплым, либо вовсе холодным.

В данной ситуации диагональная врезка не только не сделает прибор более эффективным, но и может, наоборот, еще больше тормозить циркуляцию воды. То же самое произойдет, если сместить байпас, поэтому рассказывать отдельно об этом не будем. Единственное, что следует упомянуть – необходимо, что смещенный байпас соответствовал диаметру стояка. Случается, что и его делают зауженным, что абсолютно неприемлемо.

Какой вывод можно из всего этого сделать? Если вы «унаследовали» стояк, на котором байпас заужен или смещен, то не переделывать это можно только, если поток движется сверху внизу (кстати, именно это и правильно). При противоположном направлении или отсутствии у владельца таких сведений – желательно выполнить переход на универсальную схему, не подводящую никогда.

Схемы нижнего подключения полотенцесушителя

Некоторые хозяева жилплощади выбирают именно такой способ. На самом деле, его проще замаскировать штрабами, либо декоративным кожухом. Учитывая спрос, изготовители выпускают большое количество моделей, которые предназначены для такого подключения.

Может показаться, что здесь никаких особых нюансов нет, но этот нет так. С нижним подключением даже больше сложностей, нежели с боковым.

Сразу стоит сказать, что какая бы схема нижней врезки ни была выбрана, по теплоотдаче она будет менее эффективная, чем универсальные боковые. Хотя на бытовом уровне это заметить трудно. Еще одна особенность – для всех схем с нижним подключением полотенцесушителя в ванной надо устанавливать воздухоотводчик. Поскольку исключений быть не может, каждый раз напоминать про то, что это устройство необходимо, мы не будет.

Разберем, какие могут быть схемы.

На картинке – простейший вариант. Он отличается универсальностью, это означает исправную работу во всех направлениях потока воды высокой температуры. Однако необходимо соблюдать ряд условий:

При расположении частей горизонтальной подводки следует обеспечить небольшой уклон в верхнюю часть от стояка к полотенцесушителю, с перепадами около 10-20 мм на погонный метр. Это условие не относится к трубам с внутренним диаметром от одного дюйма, а также к тем, которые не сильно удалены от стояка (не более 100 см).
Необходимо, чтобы нижнее подключение в стояк было ниже прибор. До верхней точки подключения, когда применяется простой прямой байпас, строгие ограничения отсутствуют. Но все-таки рекомендуется постараться создать не сильный уклон на горизонтальном участке.
Обязательная термоизоляция труб подводки, которые в подобных условиях почти во всех случаях убираются в стены.

Такой способ – один из вариантов того, о котором рассказано выше. Отличается лишь наличием вертикальных участков. Каких-либо дополнительных условий, помимо тех, о которых уже рассказано, нет. Напротив, то, что обе точки подключения к стояку расположены ниже прибора является оптимальным.

Как быть, когда байпас у стояка заужен или смещен, и необходима нижняя врезка? Если байпас так расположен, что возможно соблюдение правила о том, что точки подключения должны находиться ниже прибора, то волноваться и не стоит. Хотя крайне желательно в данной ситуации не создавать подъем горизонтального участка. В таком виде схема останется такой же универсальной и пригодной к работе при любом направлении воды высокой температуры – сверху вниз и наоборот.

Однако возможно и такое, что байпас установлен высоко, а переделывать это не хочется. Но это препятствует соблюдению правила по положению верхней точки подключения – иначе агрегат будет задранным к потолку. Что делать в этом случае?

Поможет следующая схема (хотя у нее, к сожалению, есть и минусы):

При ее реализации необходимо соблюдать следующие условия:

Подача воды для исправной работы полотенцесушителя может осуществляться только сверху вниз. При противоположном направлении, высок риск запирания в скором времени контура прибора и прекращение циркуляции по нему.
В любом случае верхняя точка подключения к стояку не может находиться на более высоком уровне, чем верхняя граница прибора.

Если невозможно соблюдение этих условий, потребуется переделка стояка, организация новых точек подключения к нем, замена старого байпаса, если он был заужен или смещен, а также применение подходящей универсальной схемы.

Каких схем следует избегать в принципе?

Теперь разберем несколько вариантов подключения полотенцесушителя к стояку, которые являются ошибочными. Такие схемы либо совсем не работают, либо очень «капризные», поэтому пользоваться ими крайне не рекомендуется. И когда мастер, которого вы пригласили, начинает создавать что-либо подобное – лучше с ним не связываться.

Рассмотрим такие схемы подробно:

Попытки замаскировать верхнюю часть горизонтальной подводки, к примеру, над подвесным потолком. В некоторых случаях результатом становится следующее:

Возражениями могут быть – мол, ничего же не стоит установить на этой петлей воздухоотводящее устройство или кран Маевского. Но и у нас есть возражения – зачем так все усложнять с подобной схемой, которую не назовешь адекватной? Легче же сразу подобрать более простой и надежный вариант.

Еще одна схема, которую лучше избегать – если при боковом варианте точка подключения нижней подводки находится более высоко, чем нижней край прибора. В большинстве случаев такое происходит при отсутствии желания переделки стояка, который остался после предыдущей модели устройства.

Образовавшаяся петля (отмечена на изображении красным круглом) становится своеобразной «ловушкой» для потока воды. Тут в нижней точке, скорее всего, произойдет встреча потока принудительного, который зависит от напора, и гравитационного, на который влияет разная плотность воды, и выйти ни один из них не сможет. Первый будет перекрыт напором в стояке, другой – водой более высокой температуры, находящейся в верхней части прибора. Она при этом будет охлаждаться, устремляться в нижнюю часть, однако образовавшаяся «западня» станет всяким образом создавать для этого препятствия.

В результате включившийся, казалось бы, сначала полотенцесушитель в скором времени будет остывать, при этом понижение температуры будет неравномерное. Из-за того, что сталкиваются водные потоки, в контуре образуются застои, и воде просто будет легче циркулировать по стояку, чем искать себе пути сквозь лабиринты агрегата.

Возможно, в некоторых случаях такая схема может быть рабочей – большое значение имеет напор и температурные показатели воды в стояке. Однако не стоит надеяться, что вам повезет, лучше сразу посчитать эту схему за нерабочую и выбрать более надежный вариант, чем потом расстраиваться из-за того, что полотенцесушитель не выполняет свои функции.

И последняя схема, которую использовать крайне не рекомендуется:

Здесь можно увидеть нарушения всех правил – обе точки подключения расположены более высоко, чем нижняя граница устройства при его нижнем подключении. Это уже повод подумать, что у воды не будет никакого стимула передвигаться по контуру полотенцесушителя. Помимо этого, имеется несколько «ловушек» для водных потоков. А это значит, что контур в скором времени запрется, даже если сначала и будет какая-либо циркуляция. Но то что это случится, маловероятно – у воды есть большое количество причин найти себе более легкий и быстрый путь сквозь стояк.

У каждой из приведенных схем ошибочного подключения бывают свои вариации. Поэтому главное понять суть ошибки, почему прибор не будет работать, чтобы не допустить подобной установки.

Подключение полотенцесушителя в загородном доме

У монтажа полотенцесушителя в своем доме есть масса плюсов:

не нужно получать разрешение организации ЖКХ и оповещать соседей;
размеры устройства не ограничены типовыми размерами ванных комнат в квартирах;
при наличии своей скважины с чистой водой не происходит забивание труб загрязнениями и осадками, есть возможность купить импортную систему, для которой теплоноситель должен быть максимально качественным;
хозяин имеет возможность поставить запорную арматуру в участке, каком захочет, поскольку приостановка циркуляции воды не оказывает воздействия на его наличие и температурные показатели у остальных пользователей центральной системы водоснабжения.

В частных жилых объектах монтаж полотенцесушителя осуществляется по такому же принципу, что и в многоквартирных.

Типичные ошибки самостоятельных мастеров

При самостоятельной установке полотенцесушителя могут быть допущены следующие распространенные ошибки:

Трубы подводки неправильной конфигурации и уклона. Если нет уклона в узких соединительных участках и патрубок врезан выше того места, где находится отвод, может застаиваться теплоноситель. Из-за наличия петель система работать не будет.
Запорная арматура установлена перед байпасом, без него или на нем. Если кран будет перекрыт, а для теплоносителя не будет альтернативного пути, подача горячей воды будет полностью прекращена, температура в стояке упадет.
Воздух стравливается их системы, которая подключена к отопительному стояку. Некоторые пользователи не знают, как подключен полотенцесушитель. По ошибке посчитав, что трубы остывают из-за воздушной пробки, делают попытки отсоединения патрубка и стравливания газа. В отопительном стояке все время есть вода, поэтому при демонтажных работах, если не перекрыть общий кран, случится потоп в квартире.
Применение подводящих труб из металлопластика. Чтобы сэкономить пространство, некоторые неопытные мастера устанавливают на отводы прибора гибкие шланги. Из-за этого повышается гидравлическое сопротивление, в системе появляется лишний воздух, теплоноситель застаивается. Помимо того, фитинги для систем из металлопластика обладают объемной внутренней частью, укрепляющей соединение, но уменьшая диаметр трубы.
Байпас слишком сильно сужен. Если диаметр приспособления будет уменьшен более чем на один размерный шаг, циркуляция будет хуже, температура воды в каждой водозаборной точке, находящейся ниже, уменьшится, ухудшится напор во всем стояке.

Ошибки в разведении труб приводят не только к снижению давления в системе горячего водоснабжения, но и к повышению нагрузки на соединения полотенцесушителя. Если неправильный монтаж станет причиной затопления соседей или аварийной ситуации на стояке, хозяин жилплощади должен будет оплатить пострадавшим ущерб.

Заключение

Из всего вышесказанного становится понятно, что существует довольно много работающих схем подключения полотенцесушителя, некоторые их полностью универсальны. Если вы собираетесь устанавливать прибор самостоятельно – еще раз просмотрите чертеж, по которому будете его собирать, проверьте наличие возможных ошибок. Если работы будет выполнять приглашенный мастер – попросите, чтобы он показал схему, которую планирует реализовывать.

Часто задаваемые вопросы о полотенцесушителях – Только полотенцесушители

БЕСПЛАТНАЯ ДОСТАВКА при заказе на сумму свыше 100 долларов США

Звоните или пишите: 615-924-8697 Эл. : СПРАВОЧНАЯ СТРАНИЦА

Каково основное назначение полотенцесушителя?

Полотенцесушитель или, как его называют наши соседи через пруд, полотенцесушитель, сушилка или полотенцесушитель чаще всего можно найти в ванной комнате, но его также можно использовать в прихожей или прачечной. Как и вешалка для полотенец, это место, где полотенца вешают для сушки. Но большим преимуществом полотенцесушителя является то, что он использует электричество (электрический) или воду (водяной) для подогрева полотенец. То, что когда-то считалось роскошью только для богатых, теперь доступно большинству. Большинство считает, что выйти из душа и окунуться в теплое полотенце — это восхитительное удовольствие.

Полотенцесушитель также можно использовать для сушки деликатных тканей вместо сушилки; а также намочить обувь, повесив ее на крючок для одежды. Они также могут помочь сохранить ванную комнату уютной, сухой, без плесени, грибка и влаги.

Его также можно использовать для сушки использованного полотенца, что снижает нагрузку на белье и расход воды. Это приносит пользу не только вам, но и окружающей среде.

Объясните, пожалуйста, в чем разница между электрическим агрегатом и гидромодулем?

Электрический полотенцесушитель получает тепло либо от сети, либо от проводной проводки. Электрические полотенцесушители намного проще установить, чем водяные полотенцесушители. Преимущество проводного полотенцесушителя в том, что провода спрятаны. Вам также не нужно беспокоиться об установке рядом с розеткой. Электрический полотенцесушитель потребляет примерно столько же энергии, сколько одна или две лампочки, в зависимости от модели. Если вы купите полотенцесушитель с розеткой, то уже через несколько минут сможете насладиться роскошью полотенцесушителя.

Полотенцесушитель Hydronic использует горячую воду или пар для нагрева полотенцесушителей. В Hydronic используются те же принципы, что и в радиаторе.

Мы предлагаем только стационарные или подключаемые полотенцесушители.

Является ли ванная единственной комнатой, где можно использовать полотенцесушитель?

Полотенцесушители/рейки можно использовать не только в ванной, но и в других местах. Некоторые модели также работают как обогреватели. Они также используются в прихожих, саунах, спа, кухнях или в любых помещениях, которым может потребоваться дополнительное отопление.

Как следует класть полотенце на полотенцесушитель/рельс?

Самый простой способ положить полотенце на полотенцесушитель. Наш совет: сложите полотенце пополам по длине, а затем сложите его пополам. Если вы используете полотенце большего размера, вы можете повторить этот шаг еще раз. Следуя этому методу, вы создали по крайней мере четыре слоя полотенца, лежащего по обе стороны от нагретой штанги. Чем больше слоев, тем больше изоляционных слоев, которые помогают полотенцу поглощать и удерживать тепло. Кроме того, чем больше слоев, тем больший вес приходится на стержни, что создает большую площадь поверхности контакта. Мы предлагаем, чтобы полотенце покрывало не менее трех-четырех горизонтальных перекладин. Вы также можете сложить полотенца по длине; положите их на полотенцесушитель с подогревом, затем накройте большим развернутым полотенцем или халатом.

Определения:

Отдельно стоящие: Полотенцесушители, которые передвигаются и не крепятся к стене.

Проводной: Подключен непосредственно к электросети. Большинство навесных полотенцесушителей бывают гидравлическими или стационарными.

Гидравлический: Нагрев за счет циркуляции теплой воды.

Установленный: Полотенцесушитель, стационарно прикрепленный к стене.

Вилка: Подключается непосредственно к розетке. Все отдельно стоящие полотенцесушители будут подключены к сети.

Есть ли разница между полотенцесушителем, наполненным жидкостью, и полотенцесушителем, обогреваемым тросом?

У обоих есть плюсы и минусы. Заполненные жидкостью агрегаты с ТЭНами нагреваются дольше, но если ТЭН сдохнет по истечении гарантийного срока, их можно легко заменить. Блоки с проволочными кабелями нагреваются очень быстро, независимо от размера блока (около 15 минут), но если что-то случится и он выйдет из строя вне гарантии, их нельзя будет заменить. Вам нужно будет заменить весь полотенцесушитель.

Полотенцесушители с жидким наполнителем:

Amba Jeeves & Traditional
Mr. Steam Broadway & Fifth Avenue
Artos (Все модели)
Runtal (Все модели)
Myson (Все модели, кроме Gem Collection)

Можно ли установить полотенцесушитель на любую поверхность?
Полотенцесушитель можно без проблем установить практически на любую поверхность. Полотенцесушитель предназначен для сушки полотенца, но он также поможет высушить воздух в ванной, чтобы уменьшить влажность и, следовательно, влагу/плесень/плесень.

Более 50 % полотенцесушителей устанавливаются на поверхности из гипсокартона, так как это наиболее распространенная поверхность стен, используемая в штатах. Его также можно без проблем установить на плитку, а также на бортовую доску.

Shop Tolowelwarmers.com

★ Judge. me Отзывы

Полотенцесушитель

Отличная поддержка и обслуживание, настоящий старомодный подход к делу с быстрыми и личными ответами. Например, мне понадобился полотенцесушитель быстро, так как скоро приедет установщик, я спросил об ускоренной доставке, и владелец отрекомендовал ее, сказав, что это слишком дорого, и придерживаться обычной доставки. Спустя 36 часов мой полотенцесушитель прибыл в идеальном состоянии и готов к установке.

Отличное обслуживание клиентов.

Обслуживание клиентов, они были замечательны, когда нужно было вернуть полотенцесушитель, потому что, к сожалению, их размеры были немного неверными (дефектными), но они забрали его обратно, и мы ожидаем полной суммы возврата после того, как они примут возвращенный товар, плюс они прислали нам предоплаченную этикетку для возврата.
Only Tower Warmers — очень замечательная компания с отличным знающим персоналом, в целом было здорово с ними работать. Спасибо ОТВ.

Отличная поддержка и продукт!

Ваши сотрудники дали отличный совет в воскресенье днем и рано утром в понедельник, вы подтвердили наличие и рекомендовали стандартную доставку. Доставка была удивительно быстрой, полотенцесушитель идеален, и вас можно поздравить с отличной компанией с отличными продуктами и отличным сервисом Престижность

Отлично!

Полотенцесушитель Amba был прост в установке и выглядит потрясающе! Только полотенцесушители — отличная компания для покупки. Цены у них отличные, доставка отличная. Настоятельно рекомендуется!!!!

Отличное обслуживание клиентов!

Мне очень понравилось обслуживание клиентов. Быстрый ответ по телефону и электронной почте. Полотенцесушитель прибыл вовремя и был хорошо упакован. (Это красиво). Однако, поскольку мы строим новый дом, он еще не установлен. Мне нравится иметь дело с этим семейным бизнесом, а владелец вежливый и очень услужливый. Я очень рекомендую их!

123

Установка стационарного полотенцесушителя

Установка полотенцесушителя

Нужна помощь в установке полотенцесушителя WarmlyYours? В этом видео Скотт Розенбаум проведет вас через процесс установки полотенцесушителя на стену. В этом видео не рассматривается электрическая проводка, так как она должна выполняться квалифицированным электриком и в соответствии с местными нормами.

Стенограмма видео

Сегодня мы собираемся показать, как установить полотенцесушитель. Первый шаг установки полотенцесушителя, убедитесь, что у вас есть тот, который вы заказали. У нас в коробке есть полотенцесушитель Riviera. Что мы собираемся сделать, так это взять полотенцесушитель из коробки, вытащить инструкции, убедиться, что вы видите инструкции. Так что вы можете прочитать их, потому что мы собираемся просмотреть их и убедиться, что наш полотенцесушитель правильно установлен на стене. Хорошо, теперь мы можем продолжить и вытащить полотенцесушитель из коробки. Когда мы это сделаем, мы хотим отметить расположение установочного оборудования, которое находится прямо здесь. А также мы нашли наше руководство по установке, которое находится прямо здесь. Итак, мы собираемся пойти дальше, вытащить это, распаковать и начать. Итак, теперь мы взяли полотенцесушитель. Мы положили его вверх дном на стол. Если у вас стол с твердой поверхностью, вы можете положить полотенце или что-то в этом роде. Все это для того, чтобы вы не поцарапали полотенцесушитель во время работы. Но это пластик, поэтому мы не слишком беспокоимся об этом. Мы пойдем и посмотрим. Внутри коробки вот в этой коробке есть детали, которые вам понадобятся, чтобы прикрепить полотенцесушитель к стене. Это накладка. Он закроет ваши электрические провода, когда они входят в стену. И затем у нас есть несколько анкеров и винтов, которые мы будем использовать, чтобы установить его на стену. Но сначала мы возьмем эти части и соберем их на полотенцесушитель. Таким образом, мы можем видеть, где именно нам нужно пометить нашу коробку, чтобы мы могли использовать ее в качестве шаблона. Тогда я покажу вам, как это сделать всего за секунду.

Теперь у нас есть полотенцесушитель из его защитного мешка и у нас срезана одна из сторон коробки и теперь мы ставим наши ножки крепления, ножки на полотенцесушитель, а с нашей электрической трубкой мы еще этого не сделали . Сейчас мы собираемся сделать четыре метки вокруг ног. Так что мы можем использовать это, использовать это как наш шаблон. Теперь, когда все четыре метки сделаны, я могу прикрепить электрическую трубку, прикреплю ее здесь, и тогда это будет наша последняя метка на месте здесь, на задней или боковой части коробки. Хорошо, теперь мы готовы сделать последнюю отметку здесь, где будет проходить наша электрическая трубка. И теперь мы готовы взять этот шаблон и повесить его на стену. Все в порядке. Теперь мы взяли и пробили несколько отверстий там, где будут наши ноги и где будет наша электрическая трубка. И теперь мы готовы найти место на стене, подходящее для нашего местоположения. И как бы высоко или низко вы его ни поставили, решать вам, нет правила, согласно которому он должен быть таким, таким высоким или нет. Имейте в виду, что в этом месте внизу будет выходить электричество. Здесь также должна быть расположена наша электрическая коробка в стене. Таким образом, мы собираемся использовать его, чтобы отметить расположение электрической коробки. Идея состоит в том, чтобы мы узнали расположение этой стойки и вставили ее внутрь этих двух отверстий в место для стойки на стене. Это идеально. Иногда вы не можете этого сделать. Но идеальный способ сделать это — войти в две шпильки. Итак, мы выбрали наше место здесь на стене, и мы собираемся разместить его здесь, и мы собираемся прикрепить его, а затем мы собираемся убедиться, что наши отверстия выровнены. Это место, где электрическая трубка будет входить в стену. Теперь, если это не работает для вашей конкретной установки, вы можете взять этот полотенцесушитель и повернуть его в этом направлении и сделать выходную мощность здесь, если вам действительно нужно. Так что вы можете взять его отсюда сюда, если хотите. Но вы не можете изменить электрическую мощность отсюда сюда.

Теперь, когда мы отметили место на стене области, куда мы хотим поместить его, нам нужно выровнять его, чтобы убедиться, что он хорошо выглядит, пока он там. Итак, что я собираюсь сделать, так это подобрать один из них довольно близко к той высоте, которую мы хотим. И я думаю, что я собираюсь уйти от этого правильного. Просто присоедините ленту с левой стороны, и мы будем готовы выровнять ее. Сейчас нам нужно выровняться. И у нас есть четыре метки для монтажных ножек здесь, на стене, и место для подключения питания. Итак, что я собираюсь сделать, так это взять карандаш. И я собираюсь вставить это через отверстия, которые мы сделали, и отметить место на стене для сверления. Эти двое будут на одной линии с жеребцом, а эти двое — нет. Хорошо, теперь, когда мы сделали отметки на стене, мы собираемся очень осторожно удалить наш шаблон, чтобы не стереть краску. И теперь у нас есть отметки на обратной стороне стены, и мы можем начать сверлить. Все в порядке. Теперь мы начнем брать детали из комплекта деталей и начнем крепить наши монтажные кронштейны на стене. Для этого я просто беру один из этих винтов. Я беру одну из этих шайб и вставляю ее в разъем. Вот так он торчит, а потом я прикрепляю его к стене. Когда вы вставляете их, чтобы убедиться, что все правильно выровнено, вы никогда, никогда не затягиваете все винты сначала. Так что я делаю, я получаю это. Так что я могу двигать его влево и вправо, вверх и вниз немного. И затем, как только я получаю полотенцесушитель на креплениях, я отмечаю место, а затем затягиваю его. Так что мы просто собираемся оставить это немного свободным. Поэтому, когда мы наденем два других, мы сможем переместить их вместе, если нам нужно будет выяснить, где они сидят, а затем поставить полотенцесушитель. Теперь мы вынули эти детали из нашего комплекта деталей, и вы можете видеть, что здесь четыре ноги. А еще есть эта трубка, которая будет покрывать электропроводку. Итак, я собираюсь прикрепить их к полотенцу. Утеплитель, если смотреть с одной стороны, имеет больший разброс, а с одной стороны нить поменьше. Мы возьмем меньшую нить и проденем ее в эти четыре точки на обратной стороне полотенцесушителя. Когда вы делаете это, пожалуйста, делайте это на полу на ковре или, если вы делаете это на столе, убедитесь, что вы положили немного картона или что-то в этом роде. Это не поцарапает полотенцесушитель, потому что, пока вы это делаете, полотенцесушитель будет немного двигаться, и вы не хотите царапать его, пока делаете это.

Еще раз беру маленький конец и вкручиваю его в ручку, торчащую из-под полотенца сзади, теплее. И теперь у нас есть этот соединитель для трубки, эта трубка идет к ней с внутренней резьбой, она будет навинчиваться на эту часть полотенца, грелку сзади очень аккуратно. Вы хотите направить провода в трубу. Наденьте трубку на полотенцесушитель. Теперь мы готовы повесить его на стену, теперь у нас есть ножки, прикрепленные к полотенцесушителю. Теперь пришло время поместить их на шпильки. Помните, монтажные кронштейны, я должен сказать, мы просто прикрепили их сюда свободно, чтобы убедиться, что они совпадут. Теперь, когда мы знаем, что наш нагреватель будет соответствовать нашим монтажным кронштейнам, пришло время приступить к затяжке. Теперь пришло время побеспокоиться о люфте стены, настенная пластина будет покрыта серым непрозрачным пластиковым покрытием. Вам нужно будет снять это покрытие с пластины, чтобы открыть нержавеющую сталь под ней. Итак, что мы собираемся сделать сейчас, нам нужно, чтобы эта тарелка была обращена в том же направлении, что и полотенцесушитель. Итак, нам нужно взять это и поместить его, пропустив через него провода, а затем поместить его на трубку, закрывающую провода. И затем мы собираемся выровнять это с коробкой. Когда мы доберемся до этого положения, привинтите настенную пластину к коробке. Хорошо, теперь, когда у нас есть полотенцесушитель на стене, пришло время убедиться, что мы его закрепили, и для этого нужны эти маленькие установочные винты в шестигранном ключе. Они будут вставлены в эти кронштейны по бокам, и это будет удерживать трубки под давлением. Что ж, теперь мы видим, что у нас есть полотенцесушитель, прикрепленный к стене. И вы видите, как это было легко. Это очень, очень просто.

Как правильно повесить полотенцесушитель: Как правильно установить полотенцесушитель в ванной – наглядная инструкция
