Как подключить греющий кабель — 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

  • с установкой соединительной муфты
  • без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

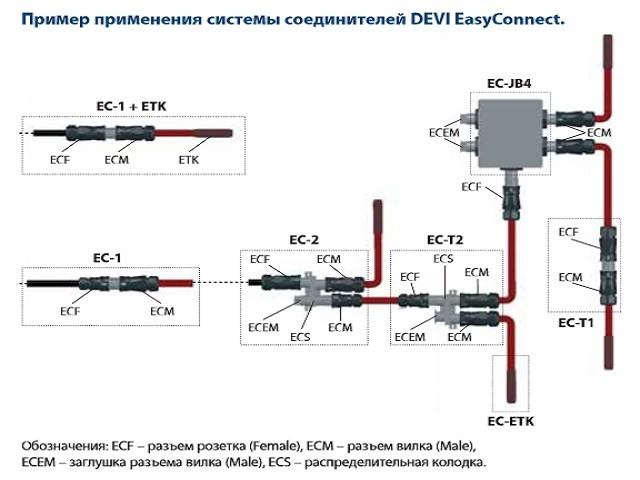

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

  • с установкой муфты через прессуемые гильзы
  • без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

  • саморегулирующийся экранированный кабель
  • вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

  • инструмент для зачистки проводов
  • кримпер для обжима гильз
  • муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

  • строительный фен
  • канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.



Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.



После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.



Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.



После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.



Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.




В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.



У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

  • герметична друг от друга
  • герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.



Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.


Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.



Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.



Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.



После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.



Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.


Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

  • оплеткой и трубой
  • оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11

Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12

Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.



Что это в итоге дает?

  • конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
  • вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.



Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.



Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Статьи по теме

Как подключить греющий кабель для водопровода. Заделки питающей стороны кабеля

Чтобы подключить греющий кабель к электрической сети, необходимо приготовить соединительный провод достаточной длины, сечением не менее 1,5 кв.мм, сетевую вилку, металлические соединительные гильзы (трубки) и термоусаживаемые трубки.

Соединительный провод, электрическая вилка и соединительные гильзы нужны для присоединения саморегулирующего кабеля к питающему проводу — для подачи напряжения бытовой электросети, а термоусаживаемые трубки — для изоляции оголенных проводов.

Последовательность работ как подключить греющий кабель к розетке.

Работу можно начать с заделки питающей стороны греющего кабеля, то есть его начала. Для этого аккуратно снимаем ножом внешнюю изоляцию кабеля и расплетаем оплетку кабеля на расстоянии, примерно, 6-8 см.

Затем снимаем изоляцию под оплеткой, оголяя черную полимерную матрицу, ножом разделяем в ней проводники на расстоянии 3-4 см и оголяем проводники на расстоянии 1-2 см, очищая матрицу с проводов.

Теперь нужно подготовить питающий провод, очищая концы проводов от изоляции. В качестве питающего провода лучше всего использовать трех проводной много проволочный кабель, сечением 1,5 кв.мм.

Две жилы используем для подачи напряжения, а третью — для заземления, используя электрическую вилку евро стандарта. В таких кабелях, провод на заземление обычно двухцветный, что облегчает его определение.

Затем одеваем термоусаживаемые трубки на питающий кабель — сначала большего диаметра, затем меньшего. Это нужно для изоляции стыка проводов и кабеля, после их соединения.

Одеваем термотрубку и соединительную гильзу на отдельные выводы и скручиваем провода. После скрутки сдвигаем гильзу на место скрутки, с усилием обжимаем ее щипцами или плоскогубцами и надвигаем термоусаживаемую трубку на стык.

Аналогично проводим скрутку, обжим и изоляцию с другими выводами.

Электрический контакт проводов у нас есть, теперь нужно эти контакты заизолировать, используя термоусаживаемые трубки.

У этих трубок есть интересное свойство, которое даст возможность изолировать неровную поверхность: при нагреве они резко уменьшаются в диаметре, герметизируя край стыка.

Производители этих изделий рекомендуют использовать для таких целей строительный фен, дающий большую температуру на выходе. Но не у всех есть фен, поэтому, можно использовать обычную зажигалку или спички.

Тщательно прогрев термотрубку, получаем герметичный стык и можно укладывать питающий кабель в защитный чехол, который предотвратит кабель от механических повреждений. В качестве чехла можно использовать подходящую по диаметру пластиковую трубу.

Пластиковый чехол (трубу) крепим к вертикальным направляющим и подсоединяем евро вилку к кабелю, учитывая, что заземляющий провод — двухцветный.

Теперь можно подключить греющий кабель в розетку, для этого все готово. Но не торопитесь. Во второй части статьи мы расскажем, как подключить саморегулирующийся греющий кабель, заделка концевых частей ленты.

Сохранить

Сохранить

Саморегулирующий греющий кабель для водопровода: как подключить своими руками?

Рассмотрим свойства нагревающих кабелей на примере двух их разновидностей.

Резистивный

Кабель постоянного сопротивления, теплоотдача которого, зависит от поданного на него напряжения, что приводит к необходимости приобретения и подключения дополнительного оборудования (тепловые датчики и устройство управления).

Цена таких кабелей меньше чем саморегулирующихся.

к оглавлению ↑

Саморегулирующий

Кабель представляет собой электрический нагреватель переменного сопротивления со слоеной структурой. Проводники тока разделены внутри тепловыделяющим полимерным полупроводником, так называемой матрицей, которая и регулирует нагрев индивидуально для каждой точки на протяжении всей магистрали.

Название «саморегулирующийся кабель», вполне соответствует принципу его работы, так как количество выделяемого им тепла регулируется в соответствии с изменением температуры окружающей среды. Суть этого явления заключается в изменении сопротивления матрицы в зависимости от ее температуры и как следствие, изменение выделяемого количества тепловой энергии.

Такие кабели обеспечивают простоту подключения, надежны, легко монтируются своими руками, экономят электроэнергию, соответственно цена на них выше, чем на резистивные кабели.

Они применяются для предотвращения промерзания водопроводных и канализационных труб, уложенных в неотапливаемых помещениях, внутри грунта в местах неглубокого залегания, для подогрева кровельных настилов и водостоков.

Доступна установка таких изделия и при устройстве теплых полов благодаря простоте монтажа, надежности и экономии, в сравнении с другими нагревающими проводами.

к оглавлению ↑

Выбор

Производители предлагают множество различных вариантов для каждого конкретного случая применения. Для водопровода, канализации, кровли, теплых полов. Есть специальные образцы для монтажа внутри трубы.

В этом случае обязательно нужно (прежде чем подключить) обратить внимание на состав изоляции, он должен соответствовать санитарным нормам.

Если вы собираете систему своими руками, правильного подобрать типа кабеля помогут специальные таблицы, предоставляемые каждым производителем.

В них указаны виды изделий, область их применения, способ монтажа (подключение внутрь или наружу) и основные технические характеристики (выделяемая мощность на 1 погонный метр при определенных температурах, длина и т. д.).

Корректный выбор должен основываться на величине необходимой, подводимой к проводнику электрической мощности. Исходя из этой мощности, будет определяться количество метров кабеля.

Величина этой мощности непосредственно зависит от тепловых потерь, т. есть от условий эксплуатации системы, которые весьма разнообразны и в каждом случае индивидуальны.

Приводим формулу для расчета тепловых потерь своими руками.

  • Q = 2p*k*L*((t вн – t нap.)+ 273.15)/ ln (D/d)
  • Q -тепловые потери, Ват;
  • K — коэффициент теплопроводности термоизоляции Вт/м2* К;
  • P -= 3,14;
  • L — длина трубы, метр;
  • t в. — необходимая температура жидкости в трубопроводе;
  • t с. — температура снаружи зимой,
  • ln — логарифм
  • d — внутренний диаметр трубы, метр; D — диаметр одетой теплоизоляции, м

Расчет тепловых потерь это только начало «увлекательного процесса» погружения внутрь раздела физики под названием термодинамика, поэтому рядовому обывателю, мы настоятельно рекомендуем, установить контакт, с квалифицированным специалистом, который учтет все особенности и индивидуальности вашей системы.

При таком (правильном) подходе, ваш выбор сведется к определению лучшего производителя и соответствию качества толщине вашего кошелька.

к оглавлению ↑

Монтаж

Система, на основе саморегулирующегося кабеля, доступна для монтажа своими руками, очень проста и состоит из нагревающего элемента (кабеля) и электросети. Для начала работ, монтируем на обогреваемую трубу соединительную муфту, подключаем к ней электропровод, идущий в розетку и саморегулирующий кабель, после чего, начинаем монтаж системы.

Для подогрева водопроводной трубы или канализации, кабель располагаем параллельными продольными полосами или что гораздо лучше, в виде спиральной накрутки.

Далее, закрепляем специальным клейким скотчем из алюминиевой фольги. При креплении своими руками, делать это нужно аккуратно, так как, если повредить изоляцию проводника, то внутрь попадет влага и изделие придет в негодность.

При монтаже на пластиковые трубы, советуем предварительно покрыть их поверхность алюминиевым скотчем для увеличения площади и усиления теплопередачи от нагревающего кабеля внутрь трубы.

Алюминий, является отличным проводником тепла, мгновенно нагревается и начинает отдавать тепло в систему, таким образом, способствуя более быстрому разогреву поверхности. После накрутки нагревающего кабеля обязательно наматываем тот же алюминиевый скотч сверху, это снизит нецелевые тепловые потери.

После этого закрываем все это специальными трубными утеплителями и закрепляем их для предотвращения сползания. На этом монтаж закончен, остается только подключить систему к электросети.

Существует вариант укладки кабеля внутри трубы, в этом случае возникают некоторые трудности.

Такая схема обязывает применять кабели, с покрытием из т. называемых пищевых материалов, поскольку они будут контактировать с питьевой водой. Для ввода кабеля в трубу потребуются специальные уплотнительные сальники, которые нужно где-то установить. Значит, нужно устраивать дополнительные соединения.

Помимо этого, на больших участках возникают проблемы, связанные со сложностью прохождения запорных вентилей (через них кабель не пропустишь), при этом рассчитывается схема с несколькими точками подключения. Все это своими руками сделать можно, но достаточно проблематично.

Исходя из описанного, можно сделать вывод, что внутренняя укладка кабеля целесообразна в случае необходимости прогрева малых отрезков трубы, при наличии комфортного к ним доступа или если проводится строительство с нуля.

В этом случае все нюансы учитываются изначально в общем проекте. Для ознакомления, приведем цены на саморегулирующий греющий кабель для водопровода южнокорейского производства.

Наличие экрана Наличие заземления Оболочка

Глубина укладки, метр.

Вид укладки.

Мощность, Вт. На погонный метр. Цена, р. За погонный метр.
 SRL 16 — 2 Пластикат

Ниже 1,00

Снаружи

16,00 160,00
SRF 16 — 2CR + + Пластикат

Ниже 1,00

Снаружи

16,00 240,00
SRL 24 — 2 Пластикат

Ниже 0,3

Снаружи

24,00 170,00
SRL 24 — 2CR + + Пластикат

Ниже 1,00

Снаружи

24,00 275,00
SRL 30 — 2 Пластикат

—————-

Воздушная

30,00 180,00
SRF 30 — 2 CR + + Пластикат

—————-

Воздушная

30,00 290,00
15 Se DS 2 — CF (пищевой). + + Фторопласт

Любая

Внутри и снаружи

10,00 370,00

Само собой, монтаж своими руками позволит сэкономить ваш бюджет, но все же, ввиду сложности проведения качественных расчетов необходимых параметров системы, советуем обратиться в специализированные предприятия для поручения им монтажных работ.

Помимо всего прочего, такие фирмы предоставляют паспорт выполненных работ с предоставлением гарантии качества. Цена работ по монтажу окупится качеством.

В заключение отметим, что установка обогрева такого типа предполагает обязательное подключение в электросиловую «УЗО» (устройство защитного отключения). Номиналы «УЗО» должны учитывать некоторое примерно в 1.5 раза, увеличение пусковых токов.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

Как подключить саморегулирующийся греющий кабель к сети

Это один из самых часто задаваемых вопросов при заказе у нас греющих кабелей. Для подключения саморегулирующегося кабеля к сети 220 вольт Вам понадобится: Инструкция по подключению, медный трех жильный кабель (например ПВС 3*1,5 или КГ 3*1,5), вилка, комплект для заделки. Схема подключения питающего кабеля к  саморегулирующемуся кабелю входит в комплект для подключения этого кабеля. В состав входит: термоусадочные трубки и  гильзы.

Для подключения Вам понадобится промышленный фен, клещи для обжима и схема подключения.

Все необходимые схемы можно получить в электронном виде по электронной почте.

 На фото место соединения одного кабеля к другому.

Важно помнить, что саморегулирующийся кабель должен быть подключен к сети в которой установлены автоматический выключатель и УЗО!

Греющий кабель для обогрева водопровода SRL 16-2


Быстрый переход в разделы:




Купить саморегулирующийся нагревательный греющий кабель SRL 16-2 для кабельного обогрева водопровода или водопроводных труб, а также канализации, скважин. Товар сертифицирован.

    Саморегулирующийся греющий кабель SRL 16-2 завода E&S Tec.Co.Ltd предназначен для обеспечения защиты от промерзания различных трубопроводов и для поддержания их оптимальной температуры.

    Кабельный обогрев позволяет обеспечить идеальные условия для трубопроводов в любое время года, в любую погоду за окном. Кабельная обогревательная система представляет собой систему, способную преобразовывать в тепло электроэнергию благодаря тепловому действию тока в греющих элементах-кабелях.

    На современном рынке нагревательные кабели представлены большим выбором.

    Мы говорим про греющий саморегулирующийся кабель, его структура включает в себя 2 не изолированных проводника, которые заключаются в саморегулирующуюся матрицу. Температура окружающей среды влияет на сопротивление матрицы, и это, в свою очередь, дает кабелю возможность самостоятельно изменять уровень тепла в каждой точке своей длины. Саморегулирующий греющий кабель выпускается уже настроенным под конкретную температуру (к примеру, под температуру таяния снега).

    Греющий кабель SRL 16-2 обладает массой достоинств. Выбирая именно этот вариант, вы сможете рассчитывать на:
    ― экономичность. Саморегулирующий кабель способен самостоятельно менять свое тепловыделение в зависимости от температуры окружающей среды. К примеру, кабель SRL 16-2 меняет тепловыделение от 16 Вт/м до 5 Вт/м, в отличии от кабелей постоянной мощности;
    ― безопасность. Если на саморегулирующийся греющий кабель попадет листва или грязь, кабель не перегреется, в то время как кабели постоянной мощности могут перегореть;
    ― долговечность и надежность. Греющий саморегулирующийся кабель обеспечивает оптимальный контакт с поверхностью, так как является плоским в сечении, в отличие от круглых греющих резистивных кабелей;
    ― простоту в монтаже. Вы можете разделить нагревательный кабель SRL 16-2 на отрезки нужной вам длины, в случае с кабелями постоянной мощности, это сделать невозможно. При этом длина резистивного кабеля редко когда совпадает с длинной водостока ― это приводит к значительным трудностям в плане монтажа системы, а также к увеличению ее стоимости.

   Выше перечислен далеко не полный список достоинств, которыми вы можете воспользоваться, если решите обеспечить обогрев водопровода, водопроводных труб, канализации, скважины, резервуара с помощью кабеля SRL 16-2.

    Если вас интересует действительно качественный продукт по доступной стоимости, обращайтесь в ООО «Обогрев Люкс».

Мы ждем ваших заказов!

Информационная статья: Саморегулирующийся греющий кабель 16 Вт/м



Продукция сертифицирована.

Компания «Обогрев Люкс»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

Греющий кабель саморегулирующийся SRL 16-2

Аналог FINE SRL16-2 | Lavita GWS16-2 | Decker SRL16-2 | SAMREG 16-2 | xLayder EHL16-2

Цена за 1 метр с НДС 20% ( нарезка кратно 1 метру, в бухте 300 метров).

Саморегулирующийся греющий кабель SRL 16-2 предназначен для обогрева полов и защиты от замерзания бытового водопровода диаметром от 16 до 32 мм., обеспечения его сохранности, качественной и надежной работы.

Особенности и преимущества:

  • Экономичность
  • Безопасность
  • Надежность
  • Простота монтажа
  • Долговечность
  • Мобильность

Конструкция греющего кабеля SRL 16-2:

  1. Токопроводящие медные луженые жилы сечением 1,25 мм2
  2. Полупроводящая саморегулирующая матрица
  3. Изоляция из модифицированного полиофелина
  4. Оболочка из модифицированного полиофелина

Принцип действия греющего кабеля SRL 16-2:

Основой саморегулирующегося греющего кабеля SRL 16-2 служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель SRL 16-2 не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля SRL 16-2.

Параллельная схема подключения тока позволяет отрезать кабель любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель SRL 16-2 в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

Максимальная длина греющего кабеля SRL 16-2

Марка кабеля нагревательного

Линейная мощность на метр длины, Вт/м Температура включения, °С Максимальная длина кабеля нагревательного в зависимости от типа автоматического выключателя питания при 230 В, м
20А 30А 40А
SRL 16-2 16 10 106 118 126
-20 102 109 118
-30 96 101 112
-40 88 97 106
SRL 24-2 24 10 102 109 118
-20 88 97 106
-30 74 89 98
-40 64 78 88
SRL 30-2 30 10 86 97 108
-20 74 89 98
-30 64 78 88
-40 56 69 75

* Длительность протекания номинального пускового тока — 300 сек.
Указанные кабели нагревательные должны быть защищены автоматическим выключателем с характеристикой срабатывания С по ГОСТ Р 50345-99 (IEC 60898-95).

Греющий кабель для обогрева труб водопровода

Греющий кабель применяется для предотвращения замерзания воды в трубе, делается это путем нагревания.

Разберем какие бывают греющие кабели и что за механизм находится в основе их работы. Греющий кабель бывает резистивный и саморегулирующейся. Резистивный опять же бывает разных видов: одножильный и двужильный, а также еще один подвид – зонально-резистивный.





Слева резистивный, справа саморегулирующий греющий кабель.

Резистивный греющий кабель для водопровода

Резистивный кабель от слова резистивность, что означает сопротивляемость. Принцип его работы очень прост: внутри этого кабеля жила из сплава с большим сопротивлением. Когда по нему проходит ток, кабель выделяет тепло. Соответственно если жила одна, то к источнику питания необходимо подсоединить оба противоположных конца, то есть проложить кабель вдоль точки обогрева и вернуть второй конец к розетке (замкнуть “петлю”). На двужильный же кабель на конце просто устанавливается или уже установлена производителем концевая заделка.

Чтобы “не перестараться” с обогревом с резистивными кабелями обязательно устанавливать терморегулятор! Терморегулятор ограничивает температуру нагрева и не даст перегореть кабелю или расплавить трубу, также с помощью него можно настроить температуру включения.

На схеме подключение резистивного кабеля одножильного (слева) и двужильного (справа)…

К основным преимуществам резистивного греющего кабеля относится невысокая стоимость и высокое удельное тепловыделение.

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

Саморегулирующий греющий кабель для водопровода

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

  • до 40 мм: 16 Ватт на метр;
  • от 40 до 60 мм: 24 Ватт на метр;
  • свыше 60 мм:  30 Ватт на метр;
  • свыше 100 мм: 40 Ватт на метр;
  • внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

  • Низкотемпературные – до +65 ºС;
  • Среднетемпературные – до +120 ºС;
  • Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

  1. Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
  2. Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
  3. Некачественное сращивание с питающим кабелем;
  4. Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

  1. Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
  2. Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.

    Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.



Монтаж греющего кабеля на трубу снаружи

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

  • алюминиевая клейкая лента
  • пластиковые хомуты-стяжки
  • стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как  будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.



Читайте также:

Теплоотвод для труб | AbleGroup Commercial

Теплоотвод для труб

Незамерзание, защита от замерзания, жидкость с регулируемой температурой, саморегулирующийся.
Установки и услуги для: электрообогрева водопроводных труб, проблем с замерзшими водопроводными трубами, саморегулирующегося кабеля, механического обогрева, термостатов обогрева, изоляции труб, электрических обогревателей для открытых водопроводных и канализационных труб.
Саморегулирующийся нагревательный кабель

SRM / E обеспечивает безопасный и надежный обогрев для поддержания технологической температуры и защиты от замерзания труб, клапанов, резервуаров и аналогичных приложений.Изготовленный из шинопровода промышленного класса 14 AWG с металлической оплеткой и дополнительной защитной оболочкой, SRM / E обеспечивает эксплуатационную целостность в самых агрессивных промышленных средах.

Саморегулирующийся, энергоэффективный кабель шины 14 AWG Длина цепи до 780 футов Поддержание рабочей температуры до 302 ° F (150 ° C) Максимальная температура непрерывного воздействия, 420 ° F (215 ° C)
Приложения для технического обслуживания. Нагревательный кабель постоянной мощности — это проверенное и надежное решение для поддержания температуры промышленных процессов и защиты от замерзания.
CWM имеет параллельный нагревательный сердечник, который обеспечивает равномерную тепловую мощность по всей длине.

Промышленные приложения для защиты от замерзания. Защита трубопроводов системы противопожарной защиты от замерзания. Используйте только на металлических трубах. Используя одну розетку, вы можете легко настроить и установить систему обогрева длиной от нескольких футов до 780 футов прямо в поле. CWM гибок при большинстве температур окружающей среды и может быть обернут вокруг трубопроводов и сложных фитингов. Он прочен, его легко контролировать и поддерживать температуру, и он имеет нулевой бросок тока при запуске.С внешней электрической изоляцией из фторполимера (392 ° F (200 ° C)).
CWM обладает выдающимися электрическими и тепловыми свойствами и хорошо подходит для большинства химически агрессивных сред.

Саморегулирующийся нагревательный кабель

обеспечивает безопасный и надежный обогрев для защиты от замерзания труб, клапанов, резервуаров и аналогичных устройств и одобрен для использования во взрывоопасных зонах. Изготовлен из шинопроводов промышленного класса 14 и 16 AWG с луженой медной оплеткой и фторполимерной оболочкой.Этот кабель имеет максимальную температуру эксплуатации 150 ° F (65 ° C) и 302 ° F (150 ° C) и максимальную температуру воздействия 185 ° F. Применение системы электрообогрева и защиты от замерзания Полное нагревание идеально подходит для поддержания температуры труб. Области применения включают процессы, требующие непрерывного и стабильного поступления тепла или защиты от замерзания для насосной системы пожаротушения. Другое распространенное применение — это коррозионная среда, где прямой нагрев погружением нежелателен. Обеспечьте косвенный обогрев длинных участков трубопровода (до 15 миль).Может использоваться над или под землей. Нагревание на скин-эффекте используется специально для обеспечения непрямого нагрева более протяженных трубопроводов от одного источника электропитания. Скин-эффект используется на таких рынках, как нефть и газ, нефтепереработка, химическая промышленность или на любом аналогичном промышленном рынке, где требуются обогреваемые трубопроводы на большие расстояния. Система скин-эффекта — это простая в использовании система, состоящая из нагревательной трубки, кабеля скин-эффекта, распределительных коробок, трансформатора и панели управления.

Наш ассортимент средств защиты труб от замерзания включает решения для любого коммерческого отопления.Мы предлагаем необходимую вам плотность мощности при напряжении, которое вы используете для поддержания необходимого уровня тепла. Мы производим кабели, обеспечивающие протекание воды при температуре окружающей среды до –40 ° C / –40 ° F, и кабели, выдерживающие температуру до 593 ° C / 1100 ° F. Мы поставляем кабели и устройства управления, подходящие для влажных, агрессивных и опасных мест. EGS Electrical Group предлагает кабели удлиненной непрерывной длины. Мы предоставляем программное обеспечение и экспертные знания, чтобы упростить выбор правильного решения для защиты труб от замерзания.Нагревательные кабели HB2 Нагревательные кабели, линии охлаждения, конденсации и кондиционирования воздуха, подверженные замерзанию, нагревательные кабели HB2, линии охлаждения, конденсации и кондиционирования воздуха, подверженные замерзанию Нагревательные кабели EasyHeat HSR, поддержание температуры и вязкости жидкостей в трубопроводах на высоком -температурные коммерческие применения. Нагревательные кабели EasyHeat MI Trace для коммерческого и промышленного применения, где жидкости, перекачиваемые по трубам во время обработки, требуют постоянной температуры, коммерческая крыша и водосточные желоба подвержены обледенению и опасным сосулькам

EasyHeat Pipe Freeze Kits и включает термоусадочные трубки, материалы для влагостойкого торцевого уплотнения, сращивания, а также зажимы, распорки и подвески.Крыша и водосточные желоба коммерческих и жилых помещений, склонные к обледенению и возникновению опасных сосулек, водосточные трубы, которые замерзают и забивают нагревательные кабели с электрообогревом Коммерческие металлические или пластиковые водопроводные и водосточные трубы уязвимы для замерзания, Крыши и водосточные желоба коммерческих предприятий склонны к затоплению льда и опасным сосулькам которые замораживают и забивают нагревательные кабели EasyHeat TSR, промышленные или опасные места, где водопроводные и водосточные трубы уязвимы для замерзания, коммерческие крыши и водосточные желоба подвержены обледенению и образованию опасных сосулек.Нагревательные кабели серии CLT, защита от замерзания для водоснабжения, водоотведения, противопожарной защиты, пылеподавления, спринклерных и трубопроводных систем, как металлических, так и неметаллических, защита от замерзания металлических труб, которые периодически очищаются паром, поддержание температуры и вязкости трубопроводных жидкостей. Поддержание температуры трубопроводов и сосудов, Системы противопожарной защиты и пылеподавления, Системы возврата конденсата, Трубопроводы мазута и системы смазки. Нагревательные кабели Nelson Heat Trace серии MI, приложения, в которых жидкости, подаваемые по трубам во время обработки, требуют повышенных поддерживаемых температур, таяние снега на мощеных поверхностях, таких как проезды, тротуары, погрузочные пандусы, поддержание температуры и вязкости жидкостей в трубопроводах, технологическая вода, возврат конденсата и защита конструкции от обледенения.

Видео с инструкциями | Узнайте, как установить системы обогрева.

Предотвращение образования ледяных плотин с помощью системы кровельных панелей SnoFree ™

Ледяные плотины могут быть неприятными. Ледяная плотина образуется, когда крыша над чердаком становится достаточно теплой, чтобы растопить нижний слой снега. Снег тает в воду, и вода стекает между слоями снега, пока не достигает карниза крыши. Посмотрите наше 2-минутное видео, чтобы узнать, как решить проблемы с кровлей и водосточными желобами, связанные со снегом и льдом.

Установка системы свеса панелей SnoFree ™

Это видео представляет собой учебное пособие по установке системы свеса панелей SnoFree Specialist Heat Trace.

Установка змеевидной (зигзагообразной) системы теплового кабеля

Это видео представляет собой учебное пособие по установке змеевидной (зигзагообразной) системы тепловых кабелей.

Учебное пособие по проводке теплового кабеля

Как подключить саморегулирующийся тепловой кабель к распределительной коробке с помощью руководства по окончательному торцевому уплотнению.

Учебное пособие по концевым уплотнениям теплового кабеля

Завершение саморегулирующегося теплового кабеля термоусаживаемым торцевым уплотнением.

Учебное пособие по комплекту сращивания теплового кабеля

Подсоединение саморегулирующегося теплового кабеля к силовому кабелю с водонепроницаемой термоусадочной системой и окончательная обработка кабеля термоусаживаемым концевым уплотнением.

Учебное пособие по комплекту тройника для теплового кабеля

Подсоединение саморегулирующегося теплового кабеля для образования тройника в тепловом кабеле с водонепроницаемой термоусадочной системой и окончательная обработка кабеля термоусаживаемым чехлом.

HazardEx — Кабели электрообогрева

05 июня 2020 г.

Электрообогрев — это применение контролируемого количества электрического поверхностного нагрева к трубопроводам, резервуарам, клапанам или технологическому оборудованию для поддержания его температуры (путем замены потери тепла через изоляцию, также называемую защитой от замерзания) или повлиять на повышение ее температуры — это делается с помощью нагревательных кабелей, обычно называемых тепловым трактом или нагревателем. предотвращает замерзание водопроводных труб и последующий разрыв.

В связи с падением температуры в зимние месяцы, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности. За счет поддержания температуры окружающей среды внутри трубы не может накапливаться иней и трубы не замерзнут.

Это означает, что трубы не лопнут из-за расширения льда — в этой статье мы обсудим плюсы и минусы 2-х типов нагревательных кабелей; саморегулирующаяся и постоянная мощность.

Знаете ли вы… .. Галлон воды при замораживании расширится до объема на 9% больше, чем исходный галлон.

Помимо защиты от замерзания, кабели обогрева обеспечивают поддержание тепла и рекуперацию тепла в производственных и опасных зонах.

Как работают кабели электрообогрева?

Этого можно достичь, просто подключив напряжение к длине провода, которое затем будет рассеивать фиксированный уровень мощности, основанный на законе сопротивления. В применении такое упрощенное решение представляет определенные сложности в применении.

Во-первых, это приводит к необходимости соединить оба конца провода вместе для подключения к источнику электропитания, что не всегда практично при прокладке нагревательных кабелей.

Кроме того, это требует наличия большого количества различных сопротивлений, чтобы облегчить проектирование различных выходов при разной длине нагревательного кабеля. Во многих случаях такой подход остается лучшим решением.

Однако есть и альтернатива в виде параллельных кабелей обогрева.

Параллельные нагревательные кабели

Постоянная мощность и саморегулирующиеся

Параллельные нагревательные кабели обычно доступны в двух различных вариантах; постоянная мощность и саморегулирование (также известное как самоограничение).

Параллельные кабели обогрева

Параллельные кабели обогрева используют два «обычных» медных проводника, которые проходят параллельно по длине провода и образуют основу под напряжением и нейтраль. Затем тепловая нагрузка создается двумя разными способами. В случае кабелей с постоянной мощностью, нить накала с фиксированным сопротивлением затем наматывается по спирали по длине кабеля и припаивается попеременно к токоведущему и нейтральному проводу на фиксированных расстояниях, создавая так называемые зоны нагрева.

По сути, каждая зона представляет собой цепь с фиксированным сопротивлением, питаемую фиксированным напряжением, обеспечивающую постоянную мощность по всей ее длине. Поскольку каждая зона нагрева по существу параллельна зоне перед ней, напряжение питания будет оставаться постоянным по длине нагревательного кабеля, за исключением небольшого падения напряжения, вызванного суммированием крошечных сопротивлений токоведущего и нейтрального проводов. по мере того, как кабель становится все длиннее и длиннее.

Первым и наиболее широко используемым преимуществом систем электрообогрева является предотвращение замерзания внутри труб, а при ежедневном понижении температуры замерзание труб в настоящее время является серьезной проблемой для домовладельцев, предприятий и промышленности.За счет поддержания температуры окружающей среды внутри трубы не может накапливаться иней и трубы не замерзнут. Это означает, что трубы не лопнут из-за расширения льда.

Саморегулирующиеся кабели обогрева

Саморегулирующиеся или саморегулирующиеся кабели обогрева, по сути, также обеспечивают контролируемую мощность на метр кабеля, но с явной разницей как с точки зрения конструкции, так и с точки зрения производительности.

Токоведущий и нейтральный провода совместно экструдируются в материал на основе полимера, содержащий частицы углерода, обеспечивая путь сопротивления и, следовательно, цепь по длине нагревательного кабеля.

Однако это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.

Этот тип кабеля имеет функцию уменьшения выходной мощности при повышении температуры и, наоборот, при более низких температурах мощность увеличивается.

Нагревательные кабели Eltherm — Саморегулирующиеся кабели обогрева

Саморегулирующиеся кабели обогрева имеют повышенный уровень собственной эффективности, а также повышенную безопасность, если их применение правильно продумано.Начиная с первого варианта, при более высоких температурах нагревательный кабель отключает свою мощность, экономя электроэнергию, даже если он не подключен через контроллер или термостат.

Нельзя сказать, что он будет поддерживать фиксированную заданную температуру без внешнего управления, но снижение производительности при повышении температуры детали является желательной характеристикой с точки зрения энергосбережения.

Это также дает начало еще одной очень желательной характеристике саморегулирующихся кабелей, а именно способности назначать класс T (температурный рейтинг) для целей ATEX и безопасную установку в опасных зонах.При уменьшении выходной мощности по мере увеличения температуры кабеля, кабель не может повлиять на повышение температуры выше определенного уровня, независимо от уровня используемой теплоизоляции.

Кабели обогрева постоянной мощности

Кабели обогрева постоянной мощности не изменяют свою мощность в зависимости от температуры, и бывают случаи, когда это является преимуществом. В принципе, если требуется более высокая поддерживаемая температура, иногда предпочтительнее использовать кабель постоянной мощности, поскольку может использоваться вариант с более низкой в ​​/ м (в отличие от саморегулирующегося кабеля, где необходимо учитывать снижение выходной мощности из-за повышенного температуры).

Поскольку у кабеля постоянной мощности есть небольшой пусковой ток, его также можно использовать в более длинных цепях, особенно для вариантов с более высокой выходной мощностью, в отличие от аналогичных саморегулирующихся версий.

Одним из ключевых преимуществ параллельных нагревательных кабелей (саморегулирующихся или постоянной мощности) является возможность отрезать кабель нужной длины от барабана на месте без необходимости учитывать сопротивление самого провода.

Кабели электрообогрева постоянной мощности — преимущества:

— Потребляемая мощность на одном конце

— Можно отрезать рулон

— Постоянная выходная мощность на метр

— Длительный срок службы

— Возможна прокладка без точного измерения

— Высокая химическая стойкость

Теплоизоляция рекомендуется для всех применений в системе электрообогрева

— Устойчивость к ультрафиолетовому излучению

— Подходит для обогрева труб во взрывоопасных зонах

Опыт экспертов в области электрообогрева

Компания Thorne & Derrick имеет почти 35-летний опыт работы в области электрообогрева.

Защита от замерзания всегда была основой роста нашего бизнеса: только в Великобритании было проложено более 1 миллиона метров кабеля.

Школы, больницы, спортивные стадионы, тюрьмы, гостиницы и другие коммерческие здания оснащены нагревательными кабелями T&D, предотвращающими замерзание их труб. Некоторые из наших наиболее престижных проектов включают Liverpool Echo Arena, Wembley Stadium и The Shard, и мы очень гордимся тем, что получили такие контракты.

Обогрев кровли и водостока

Помимо защиты труб от замерзания, кабели обогрева могут также использоваться для предотвращения образования наледи, снега и льда в водосточных желобах, пандусах и подъездных путях.

Кабели обогрева крыш и водосточных желобов могут быть проложены в водосточных желобах и на крышах, чтобы обеспечить мягкое нагревание, которое растапливает любой снег / лед при его падении.

Это поддерживает путь потока воды и предотвращает переполнение желобов и просачивание воды обратно в здание. Талая вода, которая не может стекать свободно, образует бассейны, которые, в свою очередь, могут проникать в швы и стыки водосточных желобов и плоских крыш, вызывая серьезные повреждения внутренней ткани здания и его содержимого.

Протекающий желоб или крыша могут вызвать серьезные структурные повреждения внутри зданий.Кабели электрообогрева создают путь для воды, позволяющий ей правильно стекать.

В некоторых случаях нагрузка на любое скопление снега является основной проблемой, поскольку дополнительный вес может отрицательно повлиять на структурную целостность здания.

Подогрев рампы

Кабели электрообогрева также можно прокладывать в бетоне для нагрева поверхности и предотвращения накопления снега и льда. Это особенно полезно для пандусов на автостоянках, которые подвергаются воздействию элементов.

T&D недавно участвовала в проектировании и поставке системы обогрева рампы для Sainsbury’s в Бистере. В то время это была самая большая установка обогрева рампы в Великобритании, в которой было проложено более 3 километров нагревательных кабелей. Для этого можно использовать как саморегулирующиеся, так и контактные кабели обогрева.

Как правило, конструкция пандуса определяет, какой тип кабеля будет выбран, и дает наибольшие преимущества. Например, саморегулирующиеся нагревательные кабели не подходят для непосредственного закапывания в асфальт, поскольку они не могут подвергаться воздействию высоких повышенных температур, тогда как основным преимуществом кабелей постоянной мощности является их способность подвергаться воздействию таких температур.

И наоборот, кабель постоянной мощности обеспечивает постоянную выходную мощность и не обеспечивает энергоэффективности по сравнению с саморегулирующимся кабелем.

Eltherm — мировой лидер в производстве саморегулирующихся нагревательных кабелей постоянной мощности, выпускающий полный спектр вариантов с опциями для фторполимерных внешних рубашек с высокой коррозионной стойкостью. Исследования и разработки — это постоянно продолжающийся процесс, основанный на вкладе их крупных проектов и команды разработчиков, гарантирующий, что продукты спроектированы и построены в соответствии с высочайшими стандартами и для приложений современного мира.

Системы электрообогрева и кабели для электрообогрева

Ассортимент кабелей для электрообогрева, имеющихся на складе и поставляемых Thorne & Derrick International, включает в себя электрические нагревательные кабели для поддержания технологической температуры, защиты трубопроводов и резервуаров от замерзания, а также для защиты от обледенения крыш и желобов требуется удаление — кабели и системы доступны для коммерческих, промышленных безопасных зон (неопасные зоны) и для обогрева опасных зон с сертификатом ATEX.

Электрообогрев — это кабельная система, используемая для поддержания, повышения температуры и защиты технологических трубопроводов и резервуаров от отрицательных температур и связанного с ними повреждения от мороза — кабели обогрева смягчают и противодействуют воздействию холодной погоды в рамках стратегии подготовки к зиме для промышленных и технологических приложений от низких (минусовых) температур окружающей среды как на суше, так и на море.

Системы электрообогрева, использующие саморегулирующиеся нагревательные кабели постоянной мощности и с минеральной изоляцией (MI), доступны для обеспечения оптимальной системы электрического обогрева для вашего применения — мы предоставляем услуги по проектированию систем электрообогрева.


Контактная информация и архив …

Обогрев

Характеристики

  • Саморегулирующийся нагревательный кабель
  • Тепловая мощность регулируется автоматически в зависимости от изменения температуры трубы
  • Не перегреется и не сгорит даже при перекрытии
  • Готовый к использованию блок
  • Рабочее напряжение 230 В переменного тока

Описание

Froststop Pipe Plug & Play Advanced — это нагревательная секция на основе двухжильного нагревательного кабеля, которая поддерживает необходимую температуру трубы в течение всего холодного сезона, обеспечивая ее правильную и надежную работу.

Нагревательная секция состоит из отрезка двухжильного нагревательного кабеля, снабженного 2-метровым холодным вводом с электрической вилкой на одном конце и концевой муфтой на другом конце. Для нагревательных секций типа SPC в соединительной муфте устанавливается биметаллический термостат.

Заводские соединительные и концевые муфты надежны и герметичны.

Преимущества

Экономическая эффективность

Нагревательная секция Froststop Pipe Plug & Play Advanced отличается низким энергопотреблением, надежной защитой водопроводных и канализационных линий от замерзания и повреждений, а также предотвращением образования конденсированной влаги на трубе, что продлевает срок службы и снижает затраты на ремонт и эксплуатацию. .

Безопасность

Section Froststop Pipe Plug & Play Advanced использует саморегулирующиеся кабели в качестве нагревательного элемента, поэтому устройство никогда не перегреется даже в случае перекрытия кабелей и автоматически регулирует температуру нагрева в зависимости от температуры окружающей среды. Благодаря этой особенности нагревательная секция может использоваться на трубе, подверженной различным температурам (например, одна часть установлена ​​на открытом воздухе, а другая — внутри дома).

Простая установка и подключение к сети

Нагревательную секцию Froststop Pipe Plug & Play Advanced легко установить на трубу.Просто прикрепите нагревательную ленту к трубе и включите ее в электрическую розетку.

Приложение

Открытая площадка Бетон (заливка песком)
Крыша Под горячим асфальтом (кратковременно)
Желоб и сливная труба Открытый (устойчивый к УФ)
Защита от замерзания

Информация для заказа

Технические характеристики

Номинальное напряжение 230 В переменного тока, 50 Гц
Линейный выход (+10 ° C) 12 Вт / м
Минимальный номинальный размер предохранителя * 10 А
Диапазон температур **
включить +5 ° С
выключить +15 ° С
Максимальная рабочая температура
включен +65 ° С
выключен +85 ° С
Минимальная рабочая температура –45 ° C
Минимальная температура хранения –45 ° C
Минимальная температура монтажа –30 ° C
Минимальный радиус изгиба при установке 25 мм
Длина холодного конца 2 м
Штекер Schuko тип CEE 7/4
Степень защиты IP IP67

* Автоматический выключатель типа C согласно BS EN 60898, 1991
** Только секции с биметаллическим термостатом (включены в соединение типа SPC)

Ссылки на продукцию

Froststop Pipe Plug & Play Advanced с заглушкой
Тип Длина, м Мощность, Вт
SP-HTL-S2-12-2 2 24
SP-HTL-S2-12-4 4 48
SP-HTL-S2-12-5 5 60
SP-HTL-S2-12-6 6 72
SP-HTL-S2-12-8 8 96
SP-HTL-S2-12-10 10 120
SP-HTL-S2-12-12 12 144
SP-HTL-S2-12-15 15 180
SP-HTL-S2-12-18 18 216
SP-HTL-S2-12-25 25 300
SP-HTL-S2-12-30 30 360
Труба Froststop Plug & Play Advanced с вилкой и термостатом
Тип Длина, м Мощность, Вт
SPC-HTL-S2-12-2 2 24
SPC-HTL-S2-12-4 4 48
SPC-HTL-S2-12-5 5 60
SPC-HTL-S2-12-6 6 72
SPC-HTL-S2-12-8 8 96
SPC-HTL-S2-12-10 10 120
SPC-HTL-S2-12-12 12 144
SPC-HTL-S2-12-15 15 / td> 180
SPC-HTL-S2-12-18 18 216
SPC-HTL-S2-12-25 25 300
SPC-HTL-S2-12-30 30 360

Минимальный требуемый номинал предохранителя для этого применения составляет 10 А
Используйте автоматический выключатель «Тип C» согласно BS EN 60 898; 1991

Саморегулирующийся нагревательный кабель

17 октября 2017 г.

Система BRITECH PT — POWER TRACE идеально подходит для защиты от замерзания, поддержания температуры и нагрева в трубах, резервуарах, резервуарах или на поверхностях во взрывоопасных зонах и во взрывоопасных средах в обрабатывающей промышленности.Высокая производительность, высокая температура, химическая стойкость. Систему легко спроектировать и установить с помощью необходимых комплектов подключения. Кабель можно отрезать до нужной длины на стройплощадке и установить непосредственно на трубы, что упрощает процесс установки и снижает количество отходов.

Технические характеристики

НАПРЯЖЕНИЕ: Доступно от 120 до 254 Вольт (переменного тока)
ТЕПЛОИЗВОДИТЕЛЬНОСТЬ: 3 ~ 18 Вт / фут
ТЕМПЕРАТУРА УСТАНОВКИ:
Минимальная температура установки: -60 ° C
Минимальная температура включения: -60 ° C

РАБОЧАЯ ТЕМП:
Макс.рабочая температура выключено макс. 190 ° C (суммарно 1000 часов)
Макс. рабочая температура включена макс. 120 ° C
РАЗМЕР КАБЕЛЯ: 10,2 мм x 4,8 мм
МИН. РАДИУС ИЗГИБА: 25 мм

http://www.britech.ca/sr.html

Сейчас апрель, а это значит, что вам пора зажечь искру соперничества, приняв участие в новом испытании от IDEAL Nationals Canada. В этом месяце IDEAL просит вас продемонстрировать свои знания в области электротехники наиболее правильными ответами.

Пять профессионалов и пять учеников-победителей получат домой подарочную карту VISA на 100 долларов и инструмент для зачистки кованых проводов от IDEAL.

Подробнее




Блейк Маршан

В декабре этого года Дженнифер Грин была удостоена награды «100 самых влиятельных женщин Канады» в категории «Профессиональные профессии» от WXN (Сеть женщин-руководителей).

«Для меня большая честь быть признанным WXN и быть среди этой группы удивительных женщин», — сказала Грин о получении награды. «На протяжении своей карьеры я работал со многими замечательными наставниками и членами команды — им я говорю спасибо за то, что всегда меня вдохновляли. Я в полном восторге ». Грин — слесарь-слесарь-слесарь по профессии и работает с Skills Ontario в качестве директора по соревнованиям и инициативам молодых женщин.

Подробнее


Все, что вам нужно знать об электрообогреве — ACI Controls

Обогрев — это жизненно важный процесс для любого инструмента или системы, которым может потребоваться защита от замерзания.Используя саморегулирующуюся технологию, индикаторы тепла работают для повышения или поддержания температуры в трубах, резервуарах и оборудовании, которые могут подвергаться воздействию более холодной окружающей среды.

В настоящее время обогреватели используются во многих отраслях промышленности, включая нефть, газ и электроэнергию. Благодаря своему конкретному применению, индикаторы тепла способны регулировать даже в самых суровых и самых холодных условиях. Вот более подробное описание того, что обогреватели могут сделать для вашего оборудования:

Они обеспечивают превосходную защиту от замерзания в суровых климатических условиях.

В холодные зимние месяцы снег и лед становятся серьезной угрозой для труб и оборудования. Чтобы заморозка не мешала производству, используются индикаторы тепла, которые обеспечивают энергией плавление всего замороженного и обеспечивают поддержание разумной температуры всего.

Одним из примеров действующего обогревателя является саморегулирующийся кабель Thermon KRS, который разработан специально для таяния снега и льда. Кабели обладают невероятной прочностью — их достаточно, чтобы выдержать погружение под бетон.Оказавшись под землей, индикатор тепла измеряет температуру окружающего бетона. Если температура ниже нуля или ниже нуля, он максимизирует выходную мощность, нагревая землю и таяя снег и лед.

Thermon также предлагает саморегулирующийся нагревательный кабель RGS, разработанный специально для таяния снега и льда на крышах и водосточных желобах. Этот кабель подвергается прямому воздействию суровых условий окружающей среды, и при контакте со снегом или льдом он увеличивает свою выходную мощность.После расплавления кабель снижает свою мощность, чтобы поддерживать стабильную теплую температуру.

Обеспечивается стабильное и сбалансированное горячее водоснабжение.

Благодаря саморегулирующейся технологии обогревателей их можно использовать для поддержания определенных температур. В случае горячего водоснабжения резервуары для воды легко нагреваются и обслуживаются.

Саморегулирующийся нагревательный кабель HSX

компании Thermon разработан для решения этой задачи. Эти кабели могут образовывать систему WarmTrace, которая заменяет сложный лабиринт обратных труб и устраняет расходы на непрерывно работающие насосы.Вода также будет сэкономлена, поскольку постоянная регулируемая температура устранит время ожидания нагрева воды.

Обогрев имеет решающее значение для нефтегазовой отрасли.

Нефтяная промышленность в значительной степени зависит от электрообогрева в ряде приложений, работая как для нагрева, так и для охлаждения оборудования, используемого для производства, обработки и хранения нефти. В секторе разведки и добычи нефти или природного газа требуются повышенные температуры для выхода нефти или природного газа на поверхность. И наоборот, в секторе переработки и сбыта продукции требуется подготовка к зиме во время переработки и сбыта продукции.

Обогрев также необходим во многих других аспектах нефтегазовой промышленности, включая разведку и добычу, переработку газа, переработку тяжелой нефти и синтетического топлива, нефтехимическую и химическую переработку, нефтепереработку и складские терминалы. При активном участии во всех этих процессах важность обогрева становится экспоненциальной.

Хотите узнать больше о обогреве?

Мы будем рады вам помочь. Позвоните нам по телефону 1.800.333.7519 или свяжитесь с нами, чтобы поговорить с представителем ACI сегодня.

Heat Trace | Valin

Кабели для электрообогрева

миль кабелей для электрообогрева в наличии и готовы к отправке сегодня!

Теплоэлементы Valin поставляются с непревзойденной 10-летней гарантией производителя для полного спокойствия. Valin предлагает кабели обогрева, которые подходят для технического обслуживания, защиты трубопроводов и резервуаров от замерзания, а также для защиты от обледенения крыш и водостоков. Благодаря такому разнообразию доступных кабелей мы можем разрабатывать системы для самых требовательных и сложных приложений, помогая снизить затраты, повысить устойчивость и снизить риски.


Команда Валина может помочь с …
  • Измерение участка трубопровода
  • Проектирование системы
  • Запуск и ввод в эксплуатацию
  • Изометрические чертежи

У нас есть невероятно квалифицированная команда специалистов по обслуживанию клиентов и инженеров по применению, просто позвонив по телефону на номер
ответьте на все ваши вопросы.


Саморегулирующиеся кабели с обогревом Саморегулирующиеся кабели являются гибкими, их можно отрезать до нужной длины в полевых условиях и их можно одинарно накладывать внахлест, не опасаясь перегорания в областях, где сложные трубопроводы и оборудование требуют дополнительных кабелей отвода тепла.Нагревательные кабели производятся для работы от 120 и 208 до 277 В и выдерживают температуру до 302 ° F (150 ° C). Саморегулирующиеся кабели, оснащенные оплеткой заземления и дополнительной оболочкой TPR или FEP, прошли испытания третьей стороной и одобрены для использования в агрессивных коррозионных и опасных зонах.

Саморегулирующийся коммерческий кабель с обогревателем HTS-6

Коммерческий нагревательный кабель HTS-6 разработан для использования как внутри, так и снаружи помещений, а также для защиты от замерзания в жилых и коммерческих помещениях водопроводных и дренажных труб.При установке на крышах и водосточных желобах HTS-6 обеспечивает путь для текущей воды на крышу или в водосточные желоба и водосточные трубы, чтобы безопасно дистанцироваться от здания до того, как появится возможность повторно замерзнуть и вызвать повреждение.

Саморегулирующийся кабель нагревателя серии

LT

Кабель саморегулирующегося нагревателя Nelson ™ Heat Trace серии LT идеален для использования для поддержания потока жидкости при низких условиях окружающей среды. Нагревательные кабели серии LT доступны на 120 и 240 вольт и предназначены для использования в обычных (неклассифицированных) и опасных (классифицированных) местах.Типичные области применения этого продукта — защита от замерзания и системы с низкой плотностью температуры процесса, такие как трубопроводы продукта, противопожарная защита, технологическая вода, системы пылеподавления, смазочное масло, возврат конденсата и защита конструкции от обледенения. Саморегулирующийся нагревательный кабель серии

HLT Саморегулирующийся нагревательный кабель серии HLT

Nelson ™ Heat Trace идеально подходит для поддержания потока в широком диапазоне рабочих температур. Продукт используется для защиты от замерзания труб, периодически очищаемых паром (200 фунтов на кв. Дюйм), и для поддержания температуры для процессов 121 ° C (250 ° F) или ниже.Нагревательные кабели серии HLT доступны на 120 и 240 вольт и предназначены для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Типичные области применения включают трубопроводы для углеводородов и химических продуктов. Саморегулирующийся кабель для обогрева серии

XLT Саморегулирующийся кабель для обогрева серии Nelson ™ XLT

идеально подходит для поддержания потока в широком диапазоне рабочих температур. Продукт используется для защиты от замерзания труб, периодически очищаемых паром (420 фунтов на кв. Дюйм), и для поддержания температуры для процессов 150 ° C (300 ° F) или ниже.Нагревательные кабели серии XLT доступны на 120 и 240 вольт и предназначены для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Типичные области применения включают трубопроводы для углеводородов и химических продуктов.

Высокотемпературный нагревательный кабель для взрывоопасных зон

Высокотемпературный нагревательный кабель постоянной мощности серии KK идеально подходит для нагрева с длительным сроком службы, где требуется высокая гибкость при высоких температурах до 500 ° F. Constant Watt производится с точным и постоянным выходом температуры независимо от температуры окружающей среды и температуры поверхности.Легко устанавливаемый кабель можно отрезать до нужной длины и заделать на месте работы, он одобрен как для обычных, так и для опасных зон. Нагревательный кабель

MI с минеральной изоляцией Нагревательный кабель

MI с минеральной изоляцией обеспечивает прочный и надежный обогрев для различных применений с высокими требованиями. Оболочка из высоконикелевого сплава, диэлектрическая изоляция из оксида магния и конструкция из резистивного провода позволяют отслеживать работу оборудования при эксплуатационных температурах до 1100 ° F и обладают превосходной устойчивостью ко многим агрессивным средам.При более низких температурах можно рассчитать удельную мощность до 50 Вт / фут. Пожалуйста, свяжитесь с заводом-изготовителем, если температура эксплуатации кабеля превышает 400 ° F.

Промышленная нагревательная лента

AWD Duo-Tapes® и AWH Mono-Tapes® — это нагревательные ленты, специально разработанные для промышленного использования, например, для вакуумного отжига, отбора проб выхлопных газов и трубопроводов для транспортировки клея-расплава.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
