Как подключить прогревочный кабель: Монтаж греющего кабеля на кровле и водостоках

Содержание

Монтаж греющего кабеля на кровле и водостоках

Для крепления греющего кабеля на элементах кровли применяют перфорированную монтажную ленту, зажимы, тросы и пластины, саморезы, а также монтажную сетку. Количество и характер крепежа определяется в первую очередь длиной обогреваемой части объекта, а также количеством элементов.

На металлической кровле из профнастила или металлочерепицы кабель крепится при помощи кровельных саморезов на зажимы СР.1-25ЦО, для лучшей герметичности можно изолировать место крепления самореза силиконом. Данный способ монтажа является самым надежным и практичным. Также можно применять монтажную ленту для теплого пола, чтобы сократить количество отверстий в кровельном покрытии.

На мягкой и мембранной кровле из битумной черепицы, полимеров или мастики применяется перфорированная монтажная лента, которая крепится к кровле при помощи отрезков того же материала навариванием (наплавлением) феном или горелкой. На 1 м монтажной ленты наваривают 2-3 отрезка материала (5х5 или 10х10см). Крепить кабель непосредственно к кровле отрезками не рекомендуется, так как сложно соблюсти равномерный шаг укладки, а также сам кабель имеет упругость, что ухудшает сцепление поверхностей.

В ендове греющий кабель крепится на трос при помощи зажимов типа CР/Т (2,3) в зависимости от количества ниток кабеля.

СР/Т.2-50Ц
СР/Т.2-100Ц
СР/Т.3-50Ц
СР/Т.4-50Ц

Характеристики применяемых зажимов описаны ниже.

В водосборном лотке используется крепление кабеля на монтажную перфорированную ленту, которая фиксируется в лотке саморезами на расстоянии 50см.

Также применяют зажимы:

СР.2-50Ц
СР.2-100Ц

в количестве 2шт на 1м лотка.

В водосточных трубах греющий кабель монтируется на тросе ПВХ 2/3, если высота водостока е превышает 4 метра. Сам трос крепится на Т-образную пластину при помощи зажима в месте перехода водосборного лотка в водосточную трубу.

Кабель к тросу крепится зажимами СР/Т.1-25Ц через каждые 0,5м (в 1 нитку) и СР/Т. 2-25Ц – в две нитки.

Кабель в ливневой канализации укладывается без крепления (при прокладке в одну нитку). Если прогревочный кабель уложен в 2 нитки, то используется крепление СР.2-50Ц, которое позволяет сохранять одинаковое расстояние между нитками греющего кабеля.

Зажимы для греющего кабеля

Крепление к кровле		CР.1-25Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к кровле		CР.1-25ЦО – зажим универсальный для кабеля нагревательного оцинкованный с отверстием под саморез. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к тросу одной или нескольких ниток кабеля		CР/Т.1-25Ц – зажим универсальный для крепления одной нитки греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
		CР/Т. 2-50Ц – зажим универсальный для крепления двух ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
		CР/Т.3-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
		CР/2Т.4-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к двум ниткам троса оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Крепление к капельнику		CР/К.1-25Ц – зажим универсальный для крепления кабеля на капельнике оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к капельнику		CР/К.1-25ЦО – зажим универсальный для крепления кабеля на капельнике с отверстием для самореза оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Фиксация расстояния между нитками		CР. 2-50/75/100Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50/75/100мм
Фиксация расстояния между нитками		CР/В.2-75/100Ц – зажим универсальный для крепления двух ниток кабеля кабеля вертикально (при укладке на снегозадержание) оцинкованный. Расстояние от центра места расположения кабеля до края зажима 75/100мм

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Саморегулирующийся кабель для кровли с UF-защитой

Саморегулирующийся кабель SRL 30-2CR

Розничная цена: 215 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

Розничная цена: 280 р. / м

Саморегулирующийся кабель SAMREG 30-2CR

Розничная цена: 285 р. / м

Саморегулирующийся кабель SAMREG 40-2CR

Розничная цена: 290 р. / м

В раздел

Крепления для монтажа обогревающего кабеля на кровле

Зажим крепежный БРН.2-50 Ц

Зажим крепежный СР/Т.3-50 Ц

Крепежный элемент БРН/Т.1-25 Ц

В раздел

Видео

Для монтажа греющего кабеля на кровле успешно применяются специализированные крепления, изготовленные из прочных, долговечных полимеров. Их преимущество — длительный срок службы (в отличии от оцинкованных креплений они не ржавеют, не пачкают кровлю и имеют защиту от коррозии). В видео пример радиусного крепления для монтажа нагревательной ленты на краю кровли.

Примеры обогрева кровли и водостоков

Другие статьи на тему

Бесплатный расчет обогрева кровли за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

схема подключения и укладки, технология

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.

Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м²площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.

Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Инструкция по монтажу кабеля электрообогрева

Меры предосторожности при монтаже кабеля электрообогрева

При хранении, обращении, монтаже или использовании кабеля электрообогрева не допускаются перекосы, спутывания, повторные изгибы. Категорически запрещается повреждение внешней оболочки или изоляции.

Перед прокладкой электрического нагревательного кабеля проверьте внешний вид и изоляцию. Значения сопротивления изоляции должны соответствовать значениям, указанным в руководстве по эксплуатации.

При прокладке электрического нагревательного кабеля не делайте жестких складок и не волочите его по полу на большое расстояние

При закреплении электрического нагревательного кабеля оставьте место для реакции, чтобы он не сломался из-за расширения, вызванного теплом или сжатие, вызванное холодом, во избежание короткого замыкания

Источник питания, подключенный к электрическому нагревательному кабелю, должен соответствовать требуемому рабочему напряжению

Убедитесь, что напряжение стабильно, чтобы избежать частого включения электрического нагревательного кабеля и выкл

Если клеммная коробка установлена на открытом воздухе, ее следует перевернуть на случай, если в коробку попадет дождевая вода, что может привести к проблемам с безопасностью.

Соблюдайте свойства электрического нагревательного кабеля. Например, соблюдайте максимальную длину кабеля: 100 м для промышленного применения и 30 м для гражданского применения, тогда как длина низковольтного электрического нагревательного кабеля составляет 30 м.

После установки электрического нагревательного кабеля перед установкой изоляционного слоя проверьте безопасность цепи. Следует использовать трубчатый резервуар с огнестойкостью и высокой теплопроводностью, а также тщательно выбирать изоляционный материал

Важные моменты для общего монтажа электрического нагревательного кабеля:

1. Электрический нагревательный кабель должен располагаться непосредственно под трубой или наматываться на трубу. Используйте алюминиевую клейкую ленту; через каждые 0,5~0,8 м используйте термостойкую клейкую ленту для фиксации электрического нагревательного кабеля в радиальном направлении. Кабель электрообогрева, проложенный параллельно трубе, обычно устанавливается под трубой под углом 45° к горизонтальной оси участка трубы. При использовании 2 электрокабелей их необходимо проложить симметрично.

2. Минимальный радиус изгиба при монтаже электрического нагревательного кабеля должен быть не менее 5-6-кратной толщины.

3. При подключении провода электрический нагревательный кабель должен быть правильно закреплен, чтобы избежать короткого замыкания. В то же время подключите сетчатую сетку, чтобы обеспечить заземление.

4. С поверхности трубы или контейнера необходимо удалить заусенцы или острые углы для защиты от повреждения греющего кабеля в процессе монтажа. Антикоррозийное и антисептическое покрытие должно быть сухим; модель кабеля для трассировки должна соответствовать конструктивным требованиям

5. Примерно через каждые 50 см закрепите электрический нагревательный кабель на сухой трубе с помощью самоклеящейся ленты из стекловолокна или алюминиевой клейкой ленты. При прокладке электрического нагревательного кабеля старайтесь закрепить его под углом 45° под трубой

6. Зарезервируйте 1 м электрического нагревательного кабеля на первом выводе питания и концевом выводе цепи; оставьте определенную длину электрического нагревательного кабеля на всех радиаторах, таких как стойка, клапан, фланец и т. д., чтобы его было удобно снимать, обслуживать или заменять в любое время, когда это необходимо.

7. Везде, где используется 2- или 3-ходовой аксессуар, каждый порт должен быть зарезервирован с 40-сантиметровым электрическим нагревательным кабелем. Точка питания должна быть разумно выбрана для нескольких электрических нагревательных кабелей, чтобы сделать обслуживание удобным.

8. К монтажу ленточного кабеля следует приступать только после полного монтажа трубопроводной системы и ее гидростатического испытания. Строительство изоляционного слоя может быть начато только после того, как электрические нагревательные кабели будут полностью установлены, отрегулированы, испытаны и проверены при нормальной подаче тока

9. После того, как описанная выше установка завершена, необходимо провести испытание изоляции, чтобы убедиться, что сопротивление между жилой провода электрического нагревательного кабеля и сетчатой сеткой соответствует руководству по эксплуатации

10. Материал изоляционного слоя должен быть сухой и качество и толщина должны быть обеспечены. Должна быть добавлена влагонепроницаемая крышка, и должна быть указана предупредительная маркировка с надписью «электрический нагревательный кабель внутри» снаружи слоя изоляции

11. При установке на контейнер электрокабель должен быть намотан на среднюю и нижнюю часть контейнера, как правило, не превышают 2/3 высоты контейнера, обычно 1/3

12. При установке кабеля электрообогрева следует тщательно рассмотреть возможность демонтажа принадлежностей и оборудования трубы, чтобы убедиться, что кабель электрообогрева не будет поврежден

13. Требуется резиновая прокладка, шайба, и застежка должны быть в наличии и в целости при установке аксессуара. Установка должна быть правильной, надежной во избежание ослабления или попадания воды в коробку

14. Во влажной и коррозионной среде необходимо использовать усиленный или электрический кабель для морского использования.

Следует соблюдать меры предосторожности для специальных промышленных труб и различных материалов:

При продувке паром трубопровода аппарата она должна проводиться через 2 часа после отключения питания, а температура продувки не должна превышать 200 ℃ в течение длительного времени. Если температура слишком высока, то перед прокладкой электронагревательного кабеля снаружи трубопровода можно заранее разместить слой теплозащитного покрытия, чтобы предотвратить его возгорание из-за высокой температуры

При электрообогреве неметаллической трубы следует добавить металлический лист (алюминиевую фольгу) между наружной стенкой трубы и кабелем электрообогрева, чтобы улучшить эффект обогрева

Процедура установки электрического нагревательного кабеля

Процедура установки одиночного кабеля электрообогрева

Используйте самоклеющуюся ленту из стекловолокна или алюминиевую клейкую ленту для фиксации кабеля электрообогрева на трубе через каждые 50 см

При прокладке кабеля электрообогрева попытайтесь закрепить его на месте 45° под трубой

Зарезервируйте 1 м кабеля электрообогрева соответственно на первом выводе источника питания и концевом выводе цепи

Расположите провод в соответствии с проектным чертежом [коэффициент намотки] (если коэффициент представляет собой целое число, используйте параллельная прокладка для уменьшения точек соединения)

Для всех радиаторов (таких как подставка, клапан, фланец и т. д.) оставьте длину кабеля электрообогрева в соответствии с проектным чертежом. Намотайте и закрепите кабель электрообогрева этой длины на основном корпусе излучателя

Следует обратить внимание на следующие предостережения:

* Радиатор должен соответствовать требуемой длине кабеля электрообогрева

* Кабели электрообогрева можно складывать и складывать друг на друга или альтернативно размещать

* При креплении старайтесь, чтобы радиатор был легким и чтобы его можно было снять для ремонта или замены в любое время, когда это необходимо, чтобы избежать повреждения кабеля электрообогрева или воздействия на любую другую цепь

* Везде, где есть 2- При использовании дополнительного или трехстороннего аксессуара каждый порт должен быть зарезервирован с 40-сантиметровым кабелем электрообогрева.

1)Процедура установки электрического нагревательного кабеля

Процедура установки одиночного кабеля электрообогрева

Используйте самоклеющуюся ленту из стекловолокна или алюминиевую клейкую ленту для фиксации кабеля электрообогрева на трубе через каждые 50 см. трассировка кабеля соответственно на первом выводе источника питания и концевом выводе цепи

Расположите провод в соответствии с проектным чертежом [коэффициент намотки] (если коэффициент представляет собой целое число, используйте параллельную прокладку для уменьшения точек соединения)

Следует обратить внимание на следующие меры предосторожности:

* Радиатор должен соответствовать требуемой длине кабеля электрообогрева

сложены и сложены друг на друга или альтернативно размещены

2)Спиральная намотка

Если коэффициент намотки равен 1,4, другими словами, для 5-метровой трубы требуется 7-метровый электрический кабель для отслеживания, закрепите оба конца 7-метрового электрического кабеля для трассировки на 5-метровой трубе, намотайте свободный электрический кабель для трассировки. на трубу, а затем закрепите ее.

3) Способ установки нескольких кабелей электрообогрева

На чертеже указан коэффициент намотки (n=1，2…), который обычно используется для трубопроводов большого диаметра прокладывается от одного конца конвейера к другому концу, а затем возвращается к начальной точке с маршрутом, равным коэффициенту (обратите внимание на максимальную длину приложения).

* Кабель электрообогрева поочередно прокладывается от одного конца трубопровода к другому концу.

* Резервная система, ключевой трубопровод используется в качестве резервного подхода для аварийной ситуации, поэтому каждую цепь следует рассматривать как независимое устройство цепи с отдельной клеммой питания.

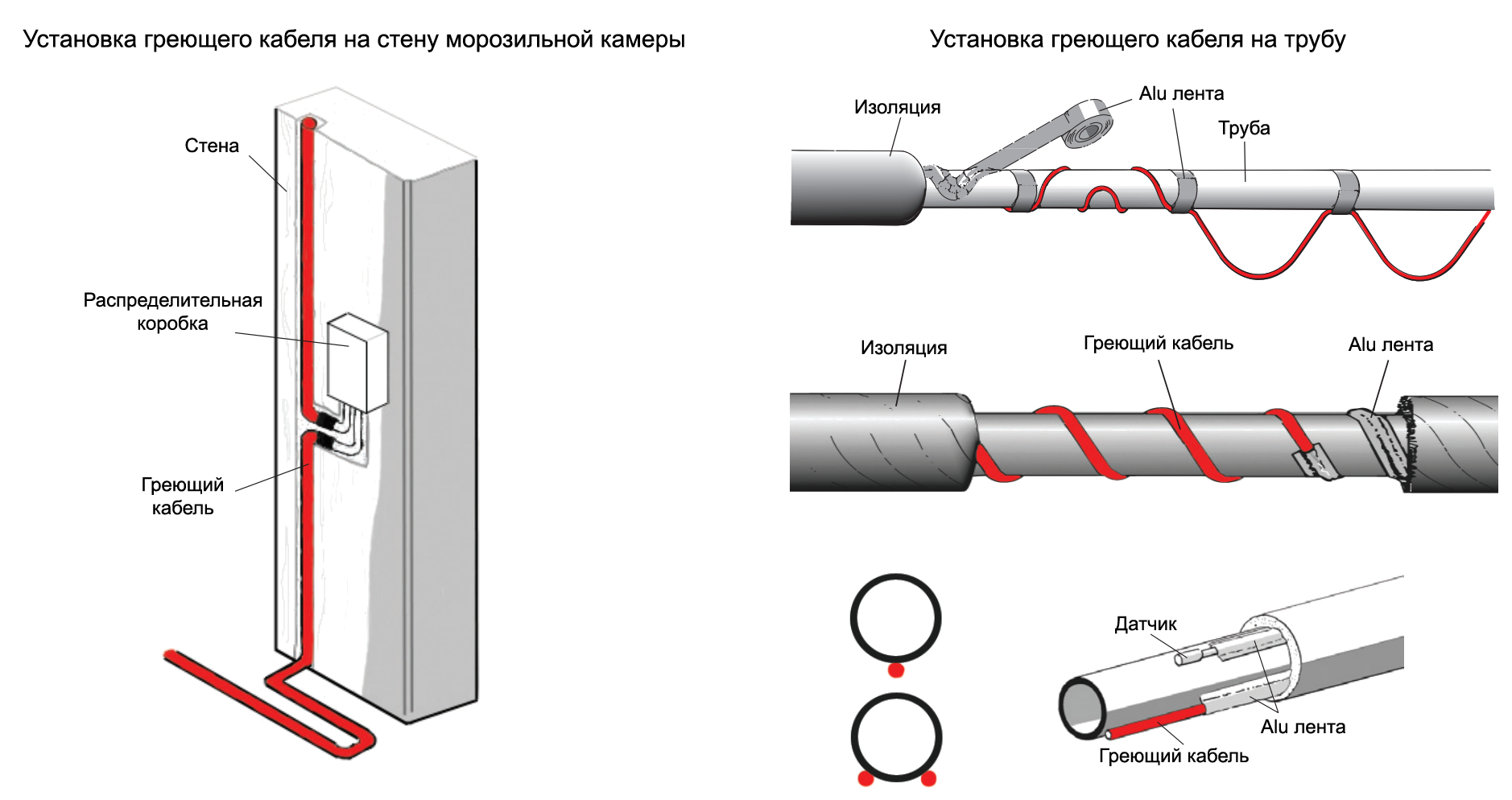

Типовая иллюстрация прокладки электрического нагревательного кабеля 800.308.8057

БЕСПЛАТНО

ДОСТАВКА Более $99

Дом
Товары
- Все продукты
- Внутренний пол ^® Мат
- Внутренний пол ^® Кабель
- Теплая пленка ^™
- Термостаты
- Аксессуары
- Сравнение
Установка
- Внутренний пол ^® Мат
- Внутренний пол ^® Кабель
- Теплая пленка ^™
Интернет-магазин
- Внутренний пол ^® Мат
- Внутренний пол ^® Кабель
- Теплая пленка ^™
- Термостаты
- Аксессуары
О нас
отзывов
Связаться с

Купить сейчас

InfraFloor

® Кабель

обеспечивает самую низкую стоимость материалов и наиболее гибкую установку, поскольку кабель натягивается вручную.

Купить сейчас Срок действия предложения истекает
СЕГОДНЯ, 29 мая 2023 г.

* Бесплатная наземная доставка для заказов на сумму от 99 долларов США до 48 смежных штатов США

Петля Кабель InfraFloor взад-вперед по зоне обогрева бегущего пола с помощью ленты или кабельной стяжки FixFast™ удержать на месте.
Нанесите тонкий слой раствора или самовыравнивающегося цемента на кабель InfraFloor.
Уложите плитку на кабели и подключите их датчиком пола к термостату.
Включите и наслаждайтесь!

Шаг 1 Шаг 2 Шаг 3

Подробные инструкции по установке и полезные советы прилагаются к каждому заказу InfraFloor Cable.

Например:

Всегда лучше начать с плана или чертежа системы обогрева пола и сфотографировать вашу установку.
Для крепления кабеля InfraFloor к основанию можно использовать клейкую ленту или кабельную стяжку FixFast™.
Не надрезать нагревательный провод 🙂
Держите 2-3 дюйма между проводами и препятствиями.
Не допускайте соприкосновения или пересечения нагревательных проводов 🙂
При размещении напольного обогревателя под мебелью убедитесь, что у него есть ножки, обеспечивающие зазор не менее 2-3 дюймов для выхода горячего воздуха.
Не кладите провода обогрева пола под шкафы, ванны или мебель с плоским дном 🙂
При прокладке на полу нескольких комплектов кабелей для лучистого теплого пола подключите их все параллельно, а затем к термостату.
Не соединяйте комплекты кабелей для обогрева пола последовательно, отрезая конец одного мата и присоединяя его к подводящему проводу/хвосту другого 🙂
С помощью омметра или мультиметра измерьте сопротивление кабеля InfraFloor в распакованном виде и после шагов 1 и 3, чтобы убедиться, что кабель InfraFloor находится в хорошем состоянии до и после укладки пола.
InfraFloor предлагает недорогие мультиметры для проверки сопротивления.
Установите второй датчик обогрева пола в пол в качестве резервного. Отказ датчика случается редко, но добавление резервной копии является недорогой гарантией.
Используйте латексный, акриловый или модифицированный полимером раствор на основе портландцемента или самовыравнивающийся цемент для укладки плитки, мрамора, камня и других цементных материалов.
Используйте пластиковый шпатель с зубьями, подходящими для вашей плитки. InfraFloor предлагает пластиковые кельмы для предотвращения задиров проводов при укладке плитки непосредственно на InfraFloor Cable.
Несколько кабелей InfraFloor могут быть подключены параллельно (не последовательно) к одному термостату:
- До 150 квадратных футов с питанием 120В
- До 300 квадратных футов с питанием 240 В
- InfraFloor предлагает силовые модули для установок площадью более 300 кв. футов. на один термостат.
  No related posts.
