Установка Кондиционера | Пошаговая инструкция

Монтаж кондиционера не простой процесс и выполнить своими руками в одиночку без специального инструмента крайне сложно.

Этапы установки кондиционера

1. Бесплатная установка кондиционера (Акция)
2. Материалы, инструмент и их стоимость
3. Бурение отверстия
4. Монтаж внешнего блока кондиционера
5. Монтаж внутреннего блока кондиционера
6. Монтаж пластины
7. Присоединение медных трубок, кабеля, дренажа.
8. Установка внутреннего блока на пластину и соединение с внешним блоком.
9. Цены на монтаж кондиционеров разных моделей

Бесплатная установка кондиционера.

Бесплатной установки кондиционера НЕ СУЩЕСТВУЕТ, это трудоемкий и материально затратный процесс, если вам говорят что установка кондиционера бесплатна, то установка уже включена в стоимость кондиционера, либо какой-нибудь другой услуги.

Материалы и инструмент необходимый для монтажа кондиционера, а также стоимость.

Давайте посчитаем, сколько нам нужно материалов купить, какой инструмент необходим, есть ли он у вас, если нет, то какова стоимость его аренды. После всех расчетов поймете, хотите ли вы дальше прочитать статью и сами установить кондиционер.

1. Медная трубка 1/4 дюйма (6,35мм), продается бухтами по 15 метров, если найдете где вам смогут отрезать необходимое количество, то это существенно сэкономит ваш бюджет, но обычно продают бухтами – 1900р.
2. Медная трубка 3/8 дюйма (9,53мм), продается бухтами по 15 метров – 3000р.
3. Утеплитель Flex для трубки 1/4 и 3/8, необходимо на каждую трубу по 4 метра, обычно этого хватает – 12р/м
4. Шланг дренажный для отвода конденсата 4-5 метров – 50р/м
5. Межблочный кабель ВВГнг 5*1,5 или ПВС5*1,5, необходимо 4-5 метров – 100р/м
6. Армированный скотч для обмотки трассы – 200р/шт
7. Кронштейн 450мм (комплект из 2-х штук) – 1000р
8. Метизы для крепления внутреннего и внешнего блока – 100р за все
9. Некоторые кондиционеры (большинство) не комплектуются вилкой для подключения к сети, к тому же провод идет в комплекте короткий, необходимо дополнительно провод ПВС 3*1,5 – 2-3м. Итого с вилкой –200р

Инструмент

1. Перфоратор SDS MAX с буром диаметр 40 и длина 500мм, лопатка на случай арматуры в стене – аренда 1500р.
2. Перфоратор SDS PLUS с буром диаметром 6 и 10, я думаю можно попросить у знакомых, но все же – 500р.
3. Инструмент для развальцовки трубы – аренда 500р
4. Компрессор для вакуумирования трассы – аренда 500р
5. Аренда лестницы для бурении отверстия –300р
6. Динамометрический ключ – аренда 200р
7. Ну и по мелочи: молоток, плоскогубцы, отвертки, шуруповерт.

Стоимость материалов и инструмента без перфоратора SDS PLUS – 10100р

Установка кондиционера мастером 7-9 модели (наиболее часто используемые) стоит 7000р. Заказывая установку кондиционера у профессионалов, вы экономите деньги, время и не желательные последствия ввиде утечки фреона при неправильной вальцовке, соединении трубки (необходим динамометрический ключ) и прокладки трассы.

Если вы все еще решили установить кондиционер самостоятельно или вам просто интересно как происходит процесс, читаем дальше.

Бурение основного отверстия 40мм

Установку кондиционера лучше всего начинать с выбуривания основного отверстия в стене диаметром 40мм. Устанавливаем лесенку размечаем отверстие. Высота внутреннего блока допустим 26см + 10см расстояние от потолка до блока и + 2 см будет центр отверстия. Устанавливаем бур в перфоратор SDS MAX и на не большой скорости начинаем бурение, бурить нужно под небольшим углом сверху вниз, чтобы конденсат мог стекать на улицу по проложенному дренажному шлангу. Работу желательно проводить с пылесосом, попросив кого-нибудь из домочадцев подержать. Увеличиваем скорость на перфораторе, выбуриваемся до конца, стены бывают разные по рыхлости, поэтому время на бурение может быть разным, если вам не попалась арматура, то вам повезло. Предварительно место отверстия можно проверить неодимовым магнитом на предмет арматуры, но магнит сможет определить ее только в начале, дальше как повезет, тут 50/50.

Если у вас отопление спрятано в стене, не забывайте про это при бурении отверстий.

Пробурив отверстие, переходим к монтажу внешнего блока.

Монтаж внешнего блока кондиционера

Обычно установка внешнего блока кондиционера производится под окно той комнаты, где планируется внутренний блок кондиционера. К сожалению, в большинстве случаев в этой комнате находится балкон и бурить отверстие приходится наискосок, чтобы обойти балкон и установить внешний блок под окно смежной комнаты или кухню. Также блок может быть установлен на балконную плиту, тогда межблочная трасса пройдет по балкону. Межблочная трасса – это две трубки 1/4 и 3/8 в утеплителе, кабель, дренаж, все это смотано армированным скотчем, общий диаметр 3,5-4см. Есть и другие варианты крепления внешнего блока, все это зависит от фасада вашего дома и правил управляющей компании. Внешний блок можно установить и на самом балконе, в этом случае балкон должен хорошо проветриваться, чтобы внешний блок не перегрелся.

Итак, крепим первый кронштейн, для этого вымеряем отверстия крепления так, чтобы верх внешнего блока при установке на кронштейны был в один уровень с внешним подоконником. Отметив отверстия, выбуриваем 10 буром, забиваем дюбель пробки 1050 и прикручиваем кронштейн на глухарь 850 с помощью ключа или шуруповерта.

Устанавливаем второй кронштейн, замеряем межлапное расстояние креплений внешнего блока и на таком же расстоянии крепим второй кронштейн ОБЯЗАТЕЛЬНО поставив уровень. Отмечаем отверстия, выбуриваем, забиваем дюбель пробки и прикручиваем второй кронштейн на глухари.

Устанавливаем внешний блок на кронштейны и прикручиваем на болты 8*30 с шайбами и гайкой. Дальние болты прикручивать крайне сложно, будьте осторожны, чтобы не выпасть в окно.

Установив внешний блок, переходим кустановке внутреннего блока.

Монтаж внутреннего блока кондиционера.

Монтаж пластины

Внутренний блок кондиционера устанавливается на монтажную пластину, которая идет в комплекте.

Отсоединив пластину, начинаем размечать по ней на стене отверстия для крепления. Пластину нужно установить таким образом, чтобы при подвесе на нее внутреннего блока, расстояние от потолка до блока было 10см +/-, но главное, чтобы нижний край блока был на уровне верхней части выбуренного ранее отверстия, чтобы был уклон для стекания конденсата, от боковой стены обычно 20см чтобы трасса могла перекрыться шторами. Если планируете в дальнейшем установку навесного потолка, то расстояние от потолка нужно увеличить на 5-7см. Размечая отверстия нужно установить уровень на пластину, чтобы внутренний блок висел ровно. Выбуриваем отверстия для крепления пластины буром 6 диаметра, крепим на дюбель гвозди 6*40.

Подключение кабеля, медной трубки, дренажа.

Присоединение кабеля

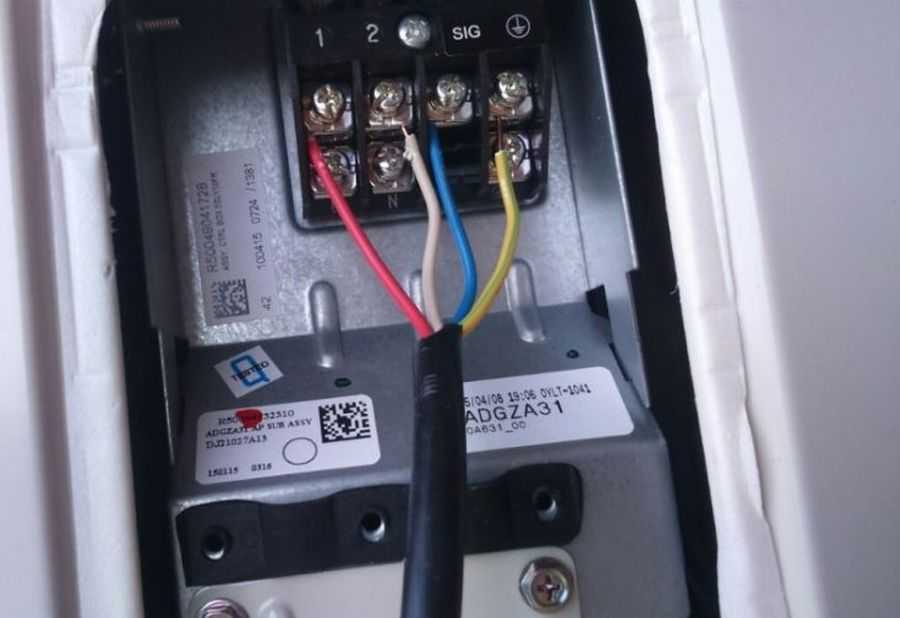

Открыв лицевую крышку внутреннего блока, нужно аккуратно потянуть на себя взяв ее по бокам, увидим еще одну крышку под которой находится колодка подключения межблочного кабеля.

Открываем, протаскиваем кабель, зачищаем, подключаем кабель по номерам в колодке, фаза коричневый, синий нейтраль, желто/зеленый провод цепляем на землю, остальные провода без разницы, впрочем, можно любой цвет повода подключить куда угодно, главное чтобы та же последовательность была при подключении и на внешнем блоке. Закрываем крышки, переворачиваем блок. Выпиливаем место с боку под трассу, обычно оно выделено линиями под обрез.

Присоединение медной трубки

В зависимости от того на какой стене планируется установка внутреннего блока (справа, слева, фронтально) трубки на внешнем блоке необходимо повернуть. Если справа, трубки остаются на месте, если слева, трубки необходимо развернуть на 180 градусов, если фронтально, на 90 градусов.

Развернув, если необходимо трубки, приступаем к присоединению той трубы, которую мы купили к трубкам кондиционера. Для этого нам необходимо их развальцевать в чем нам поможет специальный инструмент который мы взяли в аренду, ну или у друзей.

Одев гайку на трубку которая идет в комплекте, трубку нужно развальцевать так чтобы стенка ее нестала сильно тонкой и получилась аккуратная юбочка, которая плотно без зазоров, сдвигов встанет на штуцер и прикрутить гайкой до конца без усилия рукой, после взяв два разводных ключа один из которых динамометрический, затянуть гайку с определенным усилием. То же самое проделываем со второй трубкой.

Присоединение дренажной трубки

Соединяем дренажные трубки, место стыка сматываем изолентой.

Далее нам необходимо замерить длину межблочной трассы, для этого рулеткой замеряем расстояние от штуцеров внешнего блока до середины пластины внутреннего блока, полотно рулетки нужно провести так, как бы вы хотели, чтобы трасса у вас лежала, будь то на балконе или фасаде дома. Замерив расстояние, отрезаем медные трубки, кабель и дренажную трубку отрезаем больше на 15 и 30см соответственно. Одеваем утеплитель Flex на медную трубку, предварительно замотав отверстие изолентой.

Сматываем все вместе армированным скотчем с усилием, получается межблочная трасса диаметром примерно 3,5см.

Установка внутреннего блока на пластину и соединение с внешним блоком.

Подняв внутренний блок, ваш напарник, а он тут понадобится, выталкивает межблочную трассу на улицу через отверстие, до того момента когда можно будет установить внутренний блок на пластину. Подводим второй конец трассы к внешнему блоку, развальцовываем, как описано раньше, подключаем к внешнему блоку. Кабель зачищаем и подключаем к колодке к внешнему блоку точно также по цветам, как и на внутреннем блоке. Дренажную трубку крепим на кронштейн хомутом. Подключаем вакууматор к внешнему блоку и откачиваем весь воздух с трассы и проверяем на герметичность. Далее открываем краны на внешнем блоке шестигранником и заполняем межблочную трассу фреоном, который был закачан во внешний блок на заводе. Запениваем отверстие. Наращиваем кабель, подключаем вилку на внутренний блок, если не шла в комплекте и подключаем в сеть.

Далее по инструкции, включаем с пульта, устанавливаем на холод и температуру на 20 градусов, должен запуститься внешний блок и пойти охлаждение.

Вот и все, делов то).

На весь монтаж у бригады мастеров повремени выходит 2-4 часа, в зависимости от сложности монтажа и обстоятельств (толщина и плотность стены, наличие арматуры, длина трассы, монтаж самой трассы в стене, снаружи, под полом и т.д. и т.п). Поэтому лучше заказать монтаж у тех людей кто этим занимается повседневно, что сэкономит вам время, деньги, нервы и возможную утечку фреона, за которую нужно будет дополнительно платить плюс развальцовка мастером пропускающих соединений.

Цены на установку разных моделей кондиционеров.

Узнать стоимость и заказать монтаж кондиционера

Как установить портативный блок переменного тока

Следуйте этому простому процессу, состоящему из шести шагов.

Getty Images

Независимо от того, где вы живете, в какой-то момент лета вам, вероятно, понадобится кондиционер. У вас есть три варианта охлаждения вашего дома: центральное кондиционирование воздуха, оконные кондиционеры и переносные кондиционеры.

Вы можете использовать портативные кондиционеры как автономные машины или они могут дополнять центральные кондиционеры для охлаждения определенных помещений. Их гораздо легче перемещать из комнаты в комнату, чем оконные кондиционеры. Они также являются хорошей альтернативой, если вы снимаете квартиру в здании, в котором предметы не высовываются из ваших окон. Ознакомьтесь с законами об арендодателях и арендаторах в вашем штате, чтобы узнать больше о ваших возможностях в качестве арендатора.

Подробнее: Лучшие портативные кондиционеры 2022 года

Как это работает

Портативный кондиционер забирает воздух из помещения, охлаждает его и подает холодный воздух обратно в помещение. Он выпускает теплый воздух наружу через вытяжную трубу, которую вы устанавливаете в окне. Если вы еще не купили портативный кондиционер, прочитайте наше руководство о том, как правильно его купить.

Как установить переносной кондиционер

1. Выберите место рядом с окном и розеткой

Вашему портативному кондиционеру требуется несколько футов свободного пространства на полу, чтобы обеспечить достаточный приток воздуха. Также необходимо иметь свободный доступ к резервуару с водой. Хотя у вас может быть длинный вентиляционный шланг, портативный кондиционер будет работать более эффективно, если он будет расположен ближе к окну. Это позволит большему количеству теплого воздуха выбрасываться наружу, а не обратно в комнату. Если ваш портативный кондиционер поставляется со шлангом, который позволяет ему непрерывно сливаться, возможно, вам придется разместить его рядом с раковиной или ванной или использовать ведро.

2. Посмотрите, обеспечивает ли комплект адаптера портативного кондиционера хорошую герметизацию в выбранном вами окне.

Комплект адаптера должен обеспечивать хорошую герметизацию в большинстве стандартных окон. Однако, если окно слишком маленькое, может потребоваться подрезать оконный адаптер. Если окно слишком большое, вам, возможно, придется купить кусок плексигласа, чтобы заполнить щель.

3. Установите комплект переходников

Теперь, когда вы определили, что комплект переходников соответствует размерам вашего окна, вставьте его в окно. Возможно, вам придется прикрутить его на место. Кроме того, вы можете заклеить его скотчем. Это предотвратит просачивание прохладного воздуха через края.

4. Подсоедините вентиляционный шланг

Сначала подсоедините шланг к комплекту адаптера окна. Убедитесь, что он хорошо подходит. Если он немного ослаблен, оберните кусок клейкой ленты вокруг места соединения. Затем подсоедините другой конец вентиляционного шланга к переносному кондиционеру. При необходимости добавьте клейкую ленту.

5. Присоедините дренажный шланг

Если ваш портативный кондиционер поставляется с дренажным шлангом для непрерывного дренажа, вам необходимо прикрепить его к устройству и закрепить в месте слива. Будь то слив в раковину, ванну или ведро, закрепите шланг лентой, чтобы он не сместился и не стекал на пол.

6. Включите портативный кондиционер в розетку

После того, как все подключено, вы можете подключить портативный кондиционер и включить его.

Перемещение портативного кондиционера в другую комнату

Если окна в вашем доме одинакового размера, вы можете просто отключить портативный кондиционер от сети, снять комплект оконного адаптера и перекатить устройство в соседнюю комнату. Затем вы просто устанавливаете оконный комплект так же, как описано выше, подключаете устройство и включаете его в новой комнате. Но убедитесь, что вы слили воду из резервуара, прежде чем перемещать устройство.

Переносной кондиционер может решить ваши проблемы с охлаждением. Независимо от того, собираетесь ли вы использовать центральный блок, оконный блок или портативный кондиционер, вы можете узнать, как сэкономить деньги на кондиционере. А если вы в пути, вы даже можете собрать собственный портативный кондиционер из холодильника для льда.

Как установить домашние кондиционеры

Летние месяцы могут быть невыносимыми в зависимости от того, где вы находитесь, а это означает, что все больше и больше домохозяйств выбирают домашнюю систему кондиционирования воздуха, чтобы создать более комфортную среду обитания. На самом деле, охлаждение вашего дома — не единственное преимущество, которое дает установка кондиционера; он также идеально подходит для фильтрации и очистки воздуха, которым вы дышите, наряду со многими другими преимуществами для здоровья и безопасности.

Установка кондиционера в доме может оказаться непростой задачей, если вы не являетесь зарегистрированным специалистом или инженером по кондиционированию воздуха. Вам необходимо обратиться за помощью к специалисту, чтобы установить ваши домашние кондиционеры для вас. В BOXT мы можем объединить вас с одним из наших профессиональных инженеров по кондиционированию воздуха и помочь вам найти идеальную систему кондиционирования воздуха. Мы даже можем установить его для вас на следующий день без дополнительной оплаты. Воспользуйтесь нашим инструментом «Найти кондиционер», чтобы найти идеальную систему кондиционирования воздуха, соответствующую вашим потребностям.

Кондиционер для домашнего использования может стать вашим следующим шагом в улучшении дома. В этом руководстве основное внимание будет уделено процессу установки домашнего кондиционера профессиональным инженером, тому, как вы можете извлечь выгоду из собственной, простой в управлении системы и сколько стоит эксплуатация кондиционера в доме.

Домашний кондиционер

В зависимости от места в вашем доме, а также от того, какой уровень контроля вам необходим, существует несколько различных типов кондиционеров:

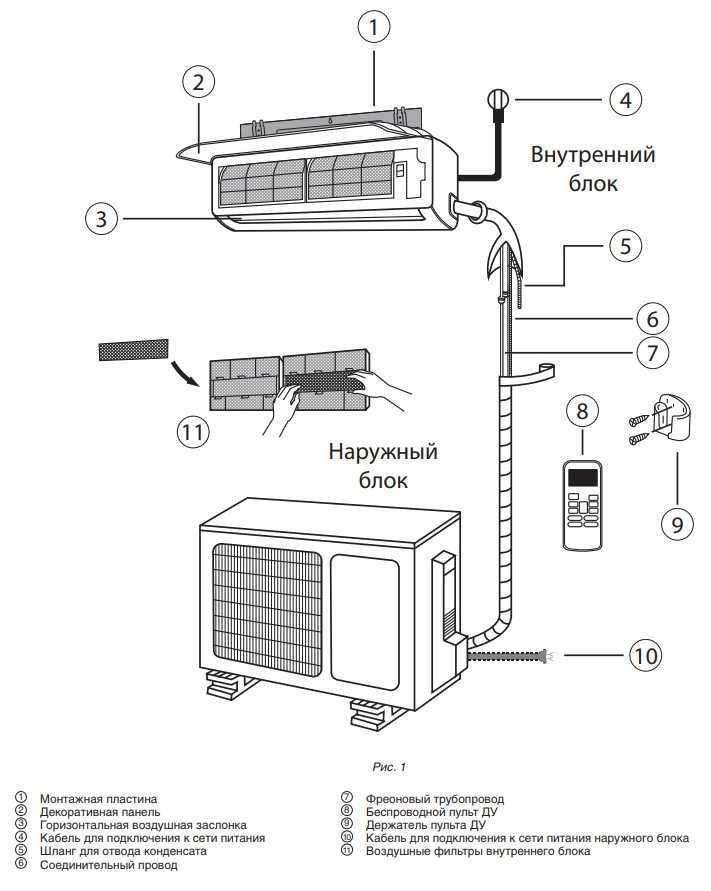

Бытовая сплит-система кондиционирования.

Бытовой кондиционер или кондиционер сплит-системы – обычный выбор для домашних хозяйств. Он состоит из внутренних блоков и вентилятора, а также наружного блока. Также будут трубы, содержащие хладагент, химическая формула которого проходит через систему, чтобы сделать вашу окружающую среду более прохладной.

Внутренний блок монтируется на стене в выбранной комнате, а наружный блок хранится прямо снаружи на ровной поверхности. Два устройства соединяются, и их отдельные компоненты работают вместе, чтобы подавать прохладный воздух в определенные комнаты вашего дома. Сплит-система позволяет охлаждать несколько комнат одновременно.

Кондиционер для одноместного номера.

Однокомнатный кондиционер более простой конструкции для домов, в которых требуется охлаждение одной отдельной комнаты. Этот тип также состоит из внутреннего и наружного блоков и работает так же, как кондиционер сплит-системы.

Переносная система кондиционирования воздуха.

Мобильная система кондиционирования воздуха — это менее дорогой способ обогреть дом и идеально подходит для тех, у кого мало свободного места или небольшая комната. Эти агрегаты подходят для периодического охлаждения помещения и не требуют хладагента.

Процесс установки домашней системы кондиционирования воздуха.

Прежде чем инженер сможет начать, он должен знать, с чем он работает и есть ли у вас старая система, которую нужно заменить, прежде чем можно будет установить новую систему. В зависимости от вашего инженера, вас могут попросить заранее запланировать обследование, чтобы спланировать, где будет установлена ваша новая домашняя система кондиционирования воздуха. Кроме того, вам может потребоваться предоставить некоторую информацию по телефону или по электронной почте о ваших требованиях и работе, которую необходимо выполнить.

Ваш внутренний блок.

Чтобы установить блоки домашнего кондиционера сплит-системы, вы должны сначала иметь представление о том, где будут базироваться ваши блоки. Для внутреннего блока вам потребуется не менее 15 см вокруг него, чтобы воздух мог течь и эффективно циркулировать. Он должен быть установлен на стене с достаточным пространством вокруг устройства.

Внутренний блок следует монтировать с помощью пластины, предоставленной производителем. Помимо этого, ваш инженер также создаст отверстие в стене, через которое пройдет ваш трубопровод. Затем этот трубопровод будет подведен к наружному блоку и подключен к нему. Ваш инженер проверит все соединения внутри внутреннего блока и закрепит его на пластине для настенного крепления, пропустив трубопровод через вновь созданное отверстие.

Этот процесс относительно прост для инженера. Важно, чтобы вы не пытались установить какие-либо кондиционеры самостоятельно.

Ваш наружный блок.

Наружный блок должен находиться на расстоянии не более 4 метров от внутреннего блока, так как их необходимо будет соединить проводкой. Его следует размещать на плоской поверхности, чтобы предотвратить затопление или утечку системы или хладагента, а также его можно разместить у стены для дополнительной безопасности. Трубопровод, проходящий через стену от внутреннего блока, будет надежно подсоединен к наружному блоку вашим инженером.

Каждая система кондиционирования воздуха имеет свои особые методы и инструкции по подключению двух блоков, поэтому важно, чтобы ваш инженер правильно следовал этим методам.

Сколько стоит установить кондиционер в доме, Великобритания?

Стоимость установки системы кондиционирования воздуха в вашем доме может сильно различаться в зависимости от выбранной вами системы и инженера, который ее устанавливает для вас. Как компания, которая тесно сотрудничает с рядом известных производителей кондиционеров, мы можем предложить вам систему высочайшего качества по отличной фиксированной цене.

Чтобы получить дополнительную информацию и более персонализированные варианты ценообразования в соответствии с вашими потребностями, используйте наш чат в режиме реального времени, чтобы поговорить с одним из квалифицированных технических специалистов BOXT.

Подходит ли вам домашняя система кондиционирования воздуха?

Покупка домашней системы кондиционирования воздуха может стать достойной инвестицией для вас и жильцов вашей собственности. Если вам нужна дополнительная информация о том, как установить кондиционер, или если вы хотите выполнить следующие шаги, мы можем помочь.
