Проверка качества укладки плитки СНиП 3.04.01-87

© 2020

© 2020

Проверка качества укладки плитки производится на основании СНиП 3.04.01-87.
Далее приведены отрывки из свода правил, касающиеся укладки плитки и проверки качества проведенных работ.

Виды раствора для укладки и требования

Цементный раствор: смесь цемента, песка и воды. Пропорции цемента и песка в смеси должны быть 1:4
При укладке плитки на цементный раствор, толщина слоя должны быть 7-15 мм.

Клей для плитки: сухая смесь на основе цемента, фракционного песка и полимерных добавок. Этот состав смешивается с водой и получается пластичный клей для укладки.
При укладке на плиточный клей, толщина слоя может быть 5-40 мм.

Клеевая мастика: материал на основе водно-растворимых модифицированных полимерных дисперсий.
При укладке плитки на мастику, толщина слоя может быть 1-2 мм.

Настенная плитка

Проверка вертикальности стен пузырьковым уровнем

Допустимые отклонения от вертикали поверхности :

• При наружной укладке плитки: отклонение по вертикали на 1 м не должно превышать 2 мм, т.е. не более 5 мм на один этаж жилого дома.
• При укладке внутри помещения: отклонение по вертикали на 1 м не должно превышать 1,5 мм, т.е. не более 4 мм на один этаж.

Проверка вертикальности швов лазерным уровнем

Отклонения расположения швов от вертикального и горизонтального уровня :

• При наружной укладке: не более 2 мм на погонный метр шва
• Внутри помещений: не более 1,5 мм на погонный метр шва

Неровности плоскости укладки плитки при проверке двухметровой рейкой(правилом) :

• Наружная укладка: не более 3 мм
• Внутри помещений: не более 2 мм
• Отклонение толщины плиточного шва от предусмотренной проектом +-0,5 мм

Требования к поверхности после укладки плитки :

• Между стеной и плиткой пространство должно быть полностью заполнено раствором
• Все межплиточные швы должны быть однотипны, однорядны и равномерны
• Допускаются сколы в швах — не более 0,5 мм
• Потёки раствора, пятна, трещины — не допускаются

Напольная плитка

• отклонение по толщине покрытия от проектной не более 10%
• при проверке 2-метровой рейкой просвет не более 4 мм
• уступы между рядом уложенными плитками не более 1 мм
• отклонение от горизонтали не более указанной величины от размера помещения (но не свыше 50 мм) 0,20%
• ширина швов не более 6 мм

Была ли вам полезна данная статья?

---

На пути к ремонту ванной комнаты

О чём нужно подумать готовясь к ремонту ванной комнаты

---

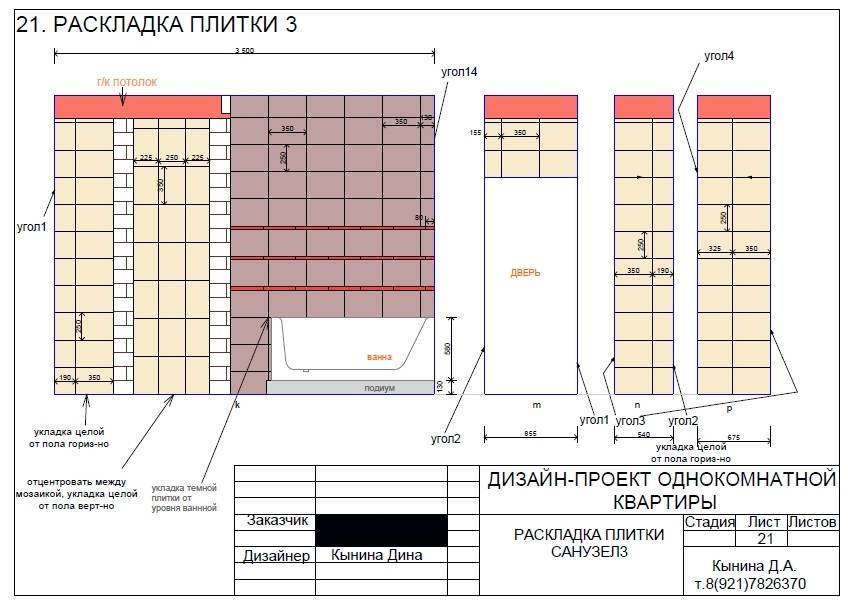

Правильная раскладка плитки по стенам

Раскладка плитки по стенам — основные правила

---

Обустройство идеального санузла

Советы как превратить ваш санузел в идеальный

---

Хочу ремонт!

Допуски и нормативы керамической плитки (продолжение)

Начало статьи. ..

Российская система ГОСТ в части «Плитки керамические для полов», практически подобна нормативам EN, но отличается меньшим числом параметров оценки и большими возможностями допусков. Ниже отражены результаты испытания плитки керамогранита размером 30х30 на соответствие российским нормам, осуществленные в лаборатории НИИ МОССТРОЯ

Наименование показателя       Норма ГОСТ 6787-90       Результат испытания

• Отклонение от номинальных размеров плиток, %, не более:
  — по длине -1,0 1,0
  — по ширине -1,0 1,0
  — по толщине -10 1,5
  кривизна лицевой поверхности, %, не более 0,5 0,2
  косоугольность, %, не более 0,5 0,1
  Водопоглощение, %, не более 3,5 менее 0,2
  Морозостойкость, число циклов 25 больше 28
  Износостойкость, г/см2, не более 0,18 0,0065
  Предел прочности на изгибе, Мпа, не менее 25,0 98,2

Химическая стойкость в различных растворах по ГОСТ 27180-86 (п. 12) Химически стойкая.

С мая 2001 года плитку на соответствие плиточным ГОСТам 6141-91 и 6787-90 испытывать стали уже по другой методе, которая более близка к европейским — ГОСТ 27180-2001. Кроме того, участились запросы от потребителей по техническим характеристикам, защитным свойствам и морозоустойчивости.

Есть и еще два немаловажных показателя плитки, о которых нет информации в каталогах производителя, найти ее можно только на упаковке, но они интересуют потребителя. Речь идет о тоне плитки и ее калибре. Под калибром понимается фактический размер плитки, а тон плитки отражает ее цветовые нюансы и хроматические особенности.

Под калибром плитки понимается реальный размер плитки, который определяется измерением плитки на завершающем этапе производства. Необходимо упомянуть, что невозможно предугадать, как поведет себя плитка и насколько сузиться за период нахождения в печи, поскольку смесь компонентов полностью натуральна, и хотя к их отбору подходят с особой тщательностью, но, однако, в процессе изготовления они могут повести себя по-разному.

Как только изготовилась партия плитки одного цвета, вся плитка тут же перемеряется для определения реального размера, а на основе этих данных уже плитке присваивают калибр. Примерная таблица реальных размеров и соответствующих им калибров для плиток грес 30х30 приведена ниже:

КАЛИБР (СALIBRO) / РАЗМЕР (W=WORKING SIZE in mm)

• 05 / 295х295
  06 / 296х296
  07 / 297х297
  08 / 298х298
  09 / 299х299
  0 / 300х300
  1 / 301х301

Подобные таблицы для соответствующих размеров отражены на каждой упаковке плиток грес или монокоттуры, к тому калибр последней отображается буквами (А.В.С и т.д.) Бикоттура по калибру не различается, в силу того, что еще после первого обжига у нее идет отбор по номинальным размерам.

Калибр плитки можно найти на упаковке, либо поинтересоваться у продавца. Следует знать, что существует допуск в 0,5 мм в пределах одного калибра, что регламентировано нормой EN 98.

Тон плитки является нюансом цвета, характерным для одной партии. Это обусловлено технологическим процессом, аналогично разнице в размерах, поэтому плитки могут различаться оттенками цвета от темных до светлых тонов. Это характеризует все керамические плитки и декоры к ним, которые производятся при высоких температурах (от850°С и более).

Заказывая плитку необходимо всегда убеждаться в том, что она имеют одну тональность и один калибр. Менеджер или продавец, отвечающие за ее поставку обязаны предоставить информацию подобного типа. Соответственно, делая дозаказ при нехватке материала, необходимо заказывать тот же тон и калибр.

А как быть, если на складе поставщика отсутствуют нужные тона и калибры? В подобных ситуациях следует искать компромисс. И поделить укладываемую площадь на зоны, которые не попадают в одновременное поле зрения, к примеру, разные комнаты, залы, поделенные перегородкой и т.д.

В принципе, различия в тональности заметны только при сопоставлении разных плиток вместе, а при укладке уже это различие не так замечается, поскольку свет падает под разным углом на ту или иную зону.

Поэтому, крайней мерой может быть укладка облицовочной плитки двух перпендикулярных стен плиткой различных тонов, необходимо только проверить маркировку на упаковках.

Проблемы, которые обуславливает технология, не могут гарантировать выпуски больших партий в одной тоне и калибре. Поэтому, когда не получается разбить всю площадь на небольшие зоны, можно совместить близкие по калибру партии, к примеру, 7 и 8, 8 и 9. Если шов сделать при этом в 3-4 мм, то эта разница смазывается, но плиточник должен проявить аккуратность.

Крайне важно понять, что отдельные серии плитки первоначально уже задумывались с неоднородными поверхностями, дизайнеры хотели их видеть в стиле старины, которые напоминали бы о старинных замках. Такие стили сейчас модны. В этих стилях уже отсутствует привязка к цвету, даже на одной плитке здесь можно наблюдать неоднородность фактуры, которая переходит от одного края к другому.

Такую плитку следует укладывать хаотично, стараясь как можно больше плиток из разных упаковок перемешать.

Таким образом, только можно достичь эффекта, задуманного дизайнерами.

Теперь следует поговорить о проблеме качества, о дефектах, которые бывают, как явными, так и скрытыми, а также о том, как решать спорные вопросы, которые могут возникать при укладке и в процессе эксплуатации керамической плитки.

О тех дефектах, которые влияют на внешний вид плитки или нарушают функциональные качества поверхности, следует сообщать продавцу. Но те дефекты, которые можно рассмотреть только с близкого расстояния, к примеру, вооружившись увеличительным стеклом, либо они заметны только при особом освещении, или надо встать на колени, чтобы их заметить, — не признаются настоящими дефектами.

Если поверхность, облицованная плиткой, приобрела какой-либо дефект, явно бросающийся в глаза, то надо проанализировать по какой причине такой дефект мог возникнуть, а не делать заключение о недоброкачественности плитки.

Эстетика и функциональность поверхности зависит не только от качества используемого материала, но и от того, как был уложен этот материал, какие затирки и клеевой состав применялся, как эксплуатировалась поверхность и как за ней ухаживали. Любое из этих обстоятельств может служить причиной дефекта.

К примеру, заказчика не удовлетворил внешний вид покрытия и он уверен, что ему реализовали недоброкачественный товар, но при выяснениях могут выявиться следующие причины:

• действительно неподобающее качество плитки, когда в ней отсутствуют поверхностные характеристики, которые были заявлены, а именно твердость и стойкость к химическому воздействию.
• ошибка проектировщика, к примеру, для помещения с большой проходимостью выбрали эмалированную плитку, обладающую недостаточной твердостью эмалевого покрытия.
• Некачественная подготовка укладки и стяжки, когда поверхности не доставало ровности, либо плитки вовремя не зачистили после затирки швов.
• при мытье эмалированной поверхности плитки применялись абразивные вещества или химические, обладающие агрессивностью.

Одним словом, оценить дефекты крайне сложно и для этого требуются специалисты, а также присутствие заказчика работ.

Однако, как продавцы, так и покупатели должны знать, что претензии по качеству и дефектам керамической плитки принимаются только до ее укладки. Такая практика принята во всем мире, эта информация содержится и на упаковках производителя на четырех языках. Когда плитка уже уложена, рекламации по ее дефектам не принимаются.

Подобные действия имеют правомерную основу, в таких ситуациях увеличиваются сроки работ, которые связаны с заменой, так как при замене необходимо нарушить уложенную поверхность, утилизировать отходы, заново подготовить поверхность и т.д. Такая замена влечет за собой увеличение, как сроков работ, так и их стоимости.

Сортность плиток.

В силу того, что керамическая плитка представляет собой продукт, производство которого имеет сложную технологию, то, как и все материалы подобного рода, она различается по сортам. По завершении процесса производства плитку сортируют, при этом тщательно контролируется ее внешний вид, размеры и прочностные характеристики.

При расхождении с нормой какой-либо из характеристик, плитки отбраковывается из первого сорта. Ни одним производителем не планируется изготовление плитки второго сорта, производство нацелено только на первосортный материал. Поэтому объем плитки, которая не вошла в первый сорт, известен только уже после окончательной отбраковки.

Исходя из этого, нет смысла искать информацию по сорту на самой плитке, она содержится уже только на упаковках и носит итальянское обозначение в графе сорт (scelta) соответственно «prima» — первый, «seconda» — второй и т.д.

В чем же отличие сортов? Как правило, у плитки второго сорта присутствуют дефекты цвета: неравномерность цвета или пятна, а также различные поверхностные дефекты: в виде раковинок, наплывов на краях, дефектов геометрии, когда нарушается планитарность (кривизна поверхности) или ортогональность (кривизна сторон). По прочности эти плитки также и остаются твердыми и износостойкими.

Плитка второго сорта отличается более низкой стоимостью, но претензии по качеству по такой плитке не принимаются производителем.

Когда определяют сортность плитки, наибольшую сложность представляет контроль внешнего вида, при котором одновременно определяют тональность плитки. В этой операции обязательно участвует человек, что является одним из редких процессов в производстве, в которых требуется участие человека. Контроль осуществляется оператором на специальном стенде. Поэтому в дефектах внешнего вида существует допуск в партии первого сорта до 5% плитки с отклонениями или дефектами поверхности. В других сортах этот процент возрастает.

Вся информация по сортам, тоне, калибре — пропечатывается на упаковке с плиткой, где также указывается:

• — страна производитель,
  — фабрика-изготовитель,
  — технология изготовления
  — название плитки (его цвета в серии)
  — формат плитки (его номинальное значение)
  — таблица калибров для данного формата
  — калибр плитки (для моно и грес)
  — тон плитки
  — сорт плитки
  — количество плиток в коробке в штуках и м2.

Заказывая большие партии плитки, в которых содержатся различные серии, следует оставлять не только запас для ремонта, но упаковки от плитки. Это даст возможность при необходимости получить информацию по всем интересующим моментам партии, начиная с того момента, как плитка сошла с конвейера, а также разрешить спорные моменты заказчика с поставщиком, если таковые появятся.

Получить дополнительные сведения по керамической плитке, ее типах, видах, безопасности, укладке и другие можно в разделе «Полезной информации и статей о плитке».

Лучший друг плиточника!

Насколько вы знакомы со стандартами ANSI по укладке керамической плитки? (ANSI означает Американский национальный институт стандартов.) Если вы не занимаетесь укладкой плитки, пришло время обратить на это внимание. Стандарты ANSI — лучший друг установщика плитки!

Именно поэтому мы обновили эту статью с момента ее первоначальной публикации 25.10.16.

Содержание

Почему монтажникам плитки следует изучить справочник TCNA и спецификации ANSI

Когда текущие спецификации ANSI требуют другого применения

Решение, основанное на стандарте ANSI

Вопросы читателей

Ознакомьтесь со стандартами ANSI, лучшим другом установщика плитки!

Почему установщикам плитки следует изучить справочник TCNA

и спецификации ANSI

Для дальнейшего успеха установщики плитки должны изучить справочник TCNA и спецификации ANSI, сохраняя как можно больше или, по крайней мере, зная, где найти ответы. Эти книги могут стать вашими лучшими друзьями, как объясняет эта статья, основанная на реальных событиях.

Вот как обстоят дела.

После успешного завершения теста на подготовку крупноформатной плитки и основания — одного из тестов, содержащихся в программе Advanced Certifications for Tile Installers (ACT), — установщик вернулся к работе по установке плитки, одновременно выполняя функции начальника участка.

В этот конкретный день суперинтендант представлял свою компанию на предварительном совещании с архитектором, так как владелец бизнеса был недоступен.

Архитектор ознакомился с объемом работы, связанной с укладкой плитки, и сказал, что работа включала в себя неректифицированную керамогранитную плитку размером 12 x 24 дюйма, которая была указана для укладки на бегущую связку (кирпичный узор) с пятидесятипроцентным смещение и шов под раствор 1/32 дюйма.

Когда текущие спецификации ANSI требуют другого приложения

Теперь сертифицированный ACT установщик вежливо сообщил архитектору, что текущая спецификация ANSI, A108. 02 в разделе 4.3.8, требует совершенно другого приложения .

Здесь следуют критериям, взятым из раздела 4.3.8 стандарта ANSI A108.02 в отношении размера шва, особенно в отношении размера плитки, точности размеров и схемы смещения:

4.3.8 Размер затирочного шва :

Для того чтобы учесть диапазон лицевых размеров плитки, поставляемой для конкретного проекта, фактический размер затирочного шва может по необходимости отличаться от указанного размера затирочного шва. Фактический размер затирочного шва должен быть не менее чем в три раза больше фактического изменения лицевых размеров поставляемой плитки. Пример: для плитки с общим разбросом лицевых размеров 1/16 дюйма необходимо использовать затирочный шов не менее 3/16 дюйма. Номинальная осевая линия всех швов должна быть прямой с учетом ручного формования или рустикальной плитки. Ни при каких обстоятельствах затирочный шов не должен быть менее 1/16 дюйма.

4.3.8.1 Схемы заделки швов с кирпичной кладкой :

, минимум 1/8 дюйма в ширину для ректифицированной плитки и в среднем минимум 3/16 дюйма в ширину для калиброванной (неректифицированной) плитки. Ширина затирочного шва должна быть увеличена по сравнению с минимальным требованием на величину деформации кромки на самой длинной кромке фактической укладываемой плитки. Например, для ректифицированной плитки с короблением кромки 1/32 дюйма на самой длинной кромке минимальный шов для затирки швов для швов подвижной связки/кирпича будет составлять 1/8 дюйма + 1/32 дюйма или 5/32 дюйма на средний. По необходимости, при любой укладке, некоторые затирочные швы будут меньше, а некоторые больше, чем средний минимальный размер для размещения конкретных укладываемых плиток.

4.3.8.2 Смещение шва стыковки/кирпича :

Смещение подвижного соединения будет составлять не более 33%, если иное не указано производителем плитки. Если указано смещение более 33%, спецификатор и владелец должны утвердить макет и липпаж.

Решение на основе стандарта ANSI

Установщик перефразировал спецификацию ANSI, сказав:

«Плитка должна быть уложена со смещением подвижной кладки со смещением не более 33% с затирочным швом 3/16 дюйма».

Архитектор спросил у Установщик, где он нашел эту информацию и откуда он так хорошо ее знает. для сертификационных испытаний ACT

Архитектор просмотрел список ANSI и согласился с тем, что спецификации будут изменены в соответствии со стандартом, описанным установщиком.

Плитка была успешно установлена, и все участники остались довольны конечным результатом.

Владелец компании по производству плитки, который отсутствовал во время этого процесса, убежден, что если бы они уложили плитку, как было первоначально указано, работа была бы отклонена из-за замятия краев, что потребовало бы ее удаления и замены.

Вопросы читателей

С момента публикации этой статьи мы получили множество вопросов от читателей. Обратите внимание, что большинство ответов на приведенные ниже вопросы содержатся в статье выше, но я включил ответы на каждый вопрос для ясности.

Вопросы делятся на следующие категории:

Вопросы по раствору

Дэвид Горрелл спрашивает:

Я прочитал спецификации. на этой веб-странице на ректифицированной или неректифицированной плитке. Мы купили плитку Marazzi American Estate, и Marazzi сказал, что линия затирки шириной более 1/16 дюйма слишком широка. Это противоречит тому, что было сказано в стандарте. Я хотел бы знать, есть ли спецификации производителя. конфликт с производителями что было бы правильно?

Ответ Скотта:

Я не могу подтвердить полученную вами информацию, но в разделе 4.3.8.1 стандарта ANSI A108.02 указано: сторона больше 15 дюймов, затирочный шов должен быть в среднем минимум 1/8 дюйма для ректифицированной плитки (плитка, все края которой механически обработаны для достижения более точного лицевого размера) и, в среднем, минимум 3/16 дюйма для калиброванной (неректифицированной) плитки. »

Согласно справочнику TCNA ,

«Минимальная требуемая ширина шва для керамической (и фарфоровой) плитки и плитки из натурального камня составляет 1/16».

Я нанял подрядчиков для переделки ванной комнаты- с использованием керамогранита 12 x 24- есть лишняя губная страница- они говорят мне, что стандартное разрешение составляет 3/8 дюйма

И,

полная реконструкция моей ванной комнаты. Подрядчики используют керамогранит 12 x 24. некоторые суставы имеют размер 1/8 дюйма, другие — 5/8 дюйма с большим выступом, некоторые даже на глубине 6 кредитных карт. они говорят мне, что это в пределах стандарта, основанного на короблении плитки. Это мой первый дом (в 49лет) и будет моим домом престарелых. много сколотых и изогнутых 2-дюймовых плиток на полу и снова много липпинга.

Ответ Скотта:

ANSI A108.02 раздел 4.3.8.1 гласит,

прямоугольной формы) с любой стороной более 15 дюймов, затирочный шов должен быть в среднем не менее 1/8 дюйма для ректифицированной плитки (плитка, все края которой механически обработаны для достижения более точного лицевого размера), и, в среднем не менее 3/16 дюйма для калиброванной (неректифицированной) плитки. Ширина шва затирки должна быть увеличена сверх минимального требования на величину коробления кромки на самой длинной кромке укладываемой плитки. Например, для для ректифицированной плитки с деформацией кромки на 1/32 дюйма на самой длинной кромке минимальный шов для затирки швов для швов подвижной связки/кирпича будет составлять в среднем 1 фут 8 дюймов + 1/32 дюйма или 5/32 дюйма. По необходимости, при любой укладке некоторые затирочные швы будут меньше, а некоторые больше среднего минимального размера для размещения конкретной укладываемой плитки».

При укладке калиброванной или ректифицированной плитки ширина шва не должна быть в диапазоне от 1/8” до 5/8”, а должна быть одинакового размера.

Выпуклость – это состояние, при котором один край плитки находится выше соседней плитки, что придает готовой поверхности неровный вид. В соответствии со стандартом ANSI A137.1, при укладке прессованного пола и керамогранита с использованием шва от 1/16 дюйма до менее 1/4 дюйма, допустимый выступ составляет 1/32 дюйма (около толщины одной кредитной карты,

Требование ANSI в разделе 4. 3.3 A108.02 гласит:

«Гладкие обрезанные кромки. Установите плитку без зазубренных или отслоившихся (сколотых) краев».



Действия, которые выглядят как некомпетентность установщика

Trenda Voegtle спрашивает:

Допустимо ли для подрядчика откалывать существующие плитки при выполнении работ по затирке швов в соответствии с отраслевыми стандартами?

Ответ Скотта:

Требование ANSI в разделе 4.3.3 A108.02 гласит: «Гладкие обрезанные края. Установите плитку без зазубренных или отслоившихся краев». Это справедливо как для укладки новой плитки, так и для ремонтных работ, проводимых на существующей плитке.

Переделка или повторная заливка существующей укладки плитки очень сложны и проблематичны. Если в ходе этой работы плитка (плитки) откололась, ее следует заменить до установки затирки. В этих случаях перед ремонтом необходимо иметь под рукой дополнительные плитки той же партии или ряда красок, что и ремонтируемый пол.

Ахмад Хатри спрашивает:

У меня дома ремонт. Одной из задач является укладка керамогранита размером 24 x 24 дюйма. Подрядчик подготовил пол, но я вижу на полу довольно много неровностей высотой более 3/8 дюйма, а некоторые даже 1/4 дюйма. Они образовались, когда он уложил проволочную сетку, а затем залил сверху цементом. Но цемент, кажется, не покрывает сетку равномерно, особенно там, где две сетки соединяются. Я сказал подрядчику, что пол неровный, но он говорит, что это нормально, и об этом позаботится раствор. Но меня это не устраивает после прочтения различных статей о требованиях к укладке плитки. Он настаивает на том, что его установщик знает, что делает, и не готов вносить какие-либо изменения. Он намекает, что я сомневаюсь в компетентности его установщика. Как мне убедить его сгладить эти неровности? Я не могу просить его не продолжать, так как укладка плитки является частью всего ремонта. Любые идеи приветствуются.

Ответ Скотта:

Ахмад, Метод, который вы описываете, аналогичен методу F145 TCNA Handbook , где просечно-вытяжная рейка весом минимум 2,5 фунта/кв. приклейте фанерный пол с зазором 1/8 дюйма между листами.

Эта деталь требует, чтобы слой раствора располагался над металлической решеткой толщиной от минимум 3/4” до максимум 1-1/2”. Толщина раствора легко покроет металлическую планку (и там, где перекрываются два слоя сетки) и обеспечит поверхность, отвечающую требованиям плоскостности плитки с любой кромкой длиннее 15 дюймов.

Эта поверхность должна быть в пределах 1/8 дюйма на 10 футов, что означает, что между 10-футовой линейкой и поверхностью пола не может быть зазора более 1/8 дюйма. Кроме того, растворы для тонкой затвердевания или крупной и тяжелой плитки не предназначены для использования при выравнивании или выравнивании чужих работ.

Синди Чу спрашивает:

Привет, Скотт, спасибо, что поделился своими знаниями в мире плитки. У меня возникла проблема с недавно установленной настенной плиткой. Они большого формата (12 на 24 дюйма) и неправильно установлены подрядчиком. Теперь я вижу трещину и выпуклость! Я показал ему вашу статью и стандарт ANSI, но он отказался взять на себя ответственность. Любой совет? Синди

Ответ Скотта:

Синди, Вы не указали причину неправильной укладки плитки, но она не должна быть треснувшей или вздутой. Поскольку по настенной плитке не ходят, растрескивание может быть вызвано структурным дефектом в доме или подрядчиком, нанесшим обычный тонкий затвердевший раствор, превышающий рекомендованный производителем ¼ дюйма после укладки плитки.

Для крупноформатной плитки (ваша плитка 12 x 24 дюйма входит в комплект), уложенной с использованием крупного и тяжелого плиточного раствора, максимальная толщина раствора составляет ½ дюйма после укладки плитки. Когда какой-либо раствор укладывается сверх рекомендаций производителя, раствор может чрезмерно усаживаться, что приводит к растрескиванию плитки. Выпуклость плитки может быть результатом того, что поверхность стены не является плоской в ​​соответствии с требованиями ANSI 1/8 дюйма на 10 футов. Это означает, что между 10-футовой линейкой и поверхностью стены не может быть больше 1/8 дюйма.

Эбен Вид спрашивает:

У меня вопрос о стандартах укладки плитки после аварии в моей ванной. Моя 11-летняя дочь наступила на неподдерживаемую плитку между ванной и стеной и сильно порезала ногу, проваливаясь сквозь осколки разбитой керамической плитки. Плитка была уложена, чтобы закрыть зазор более 200 мм между ванной и стеной, была залита швом и обработана, чтобы создать впечатление прочной конструкции. Под плиткой не было опоры на всю ширину зазора.

Ответ Скотта:

Эбан, мне жаль слышать, что ваша дочь была ранена, и надеюсь, что она полностью выздоровела.

Вы не упомянули, был ли пол под плиткой бетонным или деревянным, но зазор более 200 мм имеет ширину более восьми дюймов и не является неприемлемым. Ответственность за правильное устранение пустоты будет нести подрядчик по бетону или плотник, но в любом случае установщик плитки не должен был укладывать плитку до тех пор, пока дефект не будет устранен.

Спецификация ANSI для дерева или бетона ясна и требует, чтобы поверхность была структурно прочной, чего, к сожалению, не произошло в вашей ванной комнате.

Познакомьтесь с лучшим другом плиточника!

Эти знания, основанные на стандартах ANSI, сэкономили этому подрядчику значительное количество времени и потенциальных расходов. И, как вы можете прочитать из этих вопросов читателей, соблюдение стандартов ANSI обеспечивает лучшие результаты установки плитки.

Разумное использование знаний может принести большую пользу. Вы бы не согласились?

Сталкивались ли вы с ситуациями установки плитки, когда стандарты ANSI действительно были вашим лучшим другом? Пожалуйста, поделитесь с нами своим опытом.

Спасибо за внимание,

Скотт



Примечание. Первоначально эта статья была опубликована 25 октября 2016 г. и была обновлена.

Qld Стандарты и допуски для плитки — GOLD COAST TILE STORE

Допуски и стандарты для напольной и настенной плитки в соответствии с Правилами Квинсленда
Ниже приведена полезная, но краткая информация о различных стандартах и ​​допусках, существующих для напольной и настенной плитки в Квинсленде. Эта информация имеет решающее значение для любых новых плиточников и владельцев домов, которые столкнулись с небольшими проблемами или обеспокоены любыми дефектами, которые могут возникнуть с их новой плиткой.

Напольная и настенная плитка
Если не указано иное, материалы для облицовки плиткой должны соответствовать AS 3958.1: Керамическая плитка. Руководство по укладке керамической плитки, AS 3958.2: Керамическая плитка. Руководство по выбору системы керамической плитки и инструкции производителя по укладке выбранных материалов.

При реконструкции, переделке или ремонте, когда новая плитка должна использоваться в соответствии с существующей плиткой, может быть невозможно подобрать новую плитку к существующей работе. Использование плитки, немного отличающейся по цвету, размеру, фактуре и т. д., не является дефектом.

Если необходимо использовать несоответствующие плитки, для разделения разных плиток следует выбрать место стыка, такое как алюминиевый желоб душевой перегородки, разделяющий дверной проем, пересекающуюся стену, изменение направления стены и т. п.

Укладка напольной и настенной плитки, если подрядчик поставляет плитку
Если поставка и укладка плитки осуществляется подрядчиком в рамках строительного контракта, дефект плитки, основания, клея или затирки является дефектом.

Плитки, поставленные подрядчиком, являются дефектными, если они не соответствуют AS ISO 13006 «Керамическая плитка. Определения, классификация, характеристики и маркировка» и AS  4459 «Методы отбора проб и испытаний керамических плиток».

Плитка, поставленная подрядчиком, является бракованной, если она не соответствует своему назначению (например, настенная плитка не должна укладываться на пол и т. д.)

Плитка, используемая во влажных помещениях, считается бракованной, если на ней наблюдается обратное окрашивание водой.

Напольная и настенная плитка, если владелец предоставляет плитку для укладки подрядчиком
В течение 12 месяцев после завершения неправильная укладка плитки считается бракованной, если она вызвана мастерством подрядчика.
Ответственность за любой дефект плитки лежит на владельце, за исключением случаев, когда дефекты плитки должны были быть очевидны подрядчику во время укладки.

Трещины, ямки, сколы, царапины или отслоившиеся плитки
В течение 12 месяцев после завершения работ плитки являются дефектными, если они имеют трещины, ямки, сколы, царапины или отслоение, если только такие трещины, ямки, сколы или царапины не были вызваны действия или бездействия владельца или других лиц, находящихся вне контроля подрядчика.

В течение 6 лет и 3 месяцев после завершения работ плитка с трещинами, ямками, сколами, царапинами или отслоившаяся плитка становится дефектной, если она допускает проникновение воды в здание или ставит под угрозу здоровье и безопасность тех, кто пользуется зданием.

Затирка
В течение 12 месяцев после завершения работ:

• Затирка не соответствует требованиям AS 3958.1 Керамическая плитка. Руководство по укладке керамической плитки.
• Линии затирки являются дефектными, если они, насколько это возможно, не имеют постоянной ширины.
• Готовая затирка является дефектной, если она неоднородна по цвету и не является гладкой, без пустот, точечных отверстий или впадин и обработана до подушки на плитках с подушечными краями и заподлицо с плитками с прямоугольными краями, за исключением обработки в соответствии с AS 3958.1 – Керамическая плитка – Руководство по укладке керамической плитки.
• Затирка неисправна, если она расшатывается или смещается.

​Гибкие герметики для стыков
В течение 12 месяцев после завершения работ гибкие или водонепроницаемые герметики для стыков выходят из строя, если они не установлены в соответствии с требованиями BCA и AS 3958.1 Керамическая плитка – Руководство по укладке керамической плитки плитки, либо в соответствии с требованиями производителя.

Неровная плитка
В течение 12 месяцев после завершения работ, за исключением случаев, когда плитка имеет перекосы, присущие изготовлению, плитка бракована, если швы в ней неравномерны, одинаковой ширины, соосны или находятся в одной плоскости. Большие плитки могут создавать проблемы, когда требуется упасть и стекать в выпускное отверстие в полу, и, возможно, потребуется обрезать, чтобы добиться необходимого падения.

В течение первых 12 месяцев после завершения работ плитка считается бракованной, если при измерении линейкой готовая поверхность не является плоской или точной в пределах допуска плюс-минус 4 мм на расстоянии 2 м от требуемой плоскости.

В течение первых 12 месяцев кромка между двумя соседними плитками считается дефектной, если она превышает 2 мм, а также для плиток, поверхность которых была отшлифована, например, полированных плиток; плитка считается бракованной, если кромка превышает 1,5 мм, а при ширине шва 3 мм и менее — 1 мм.

Контрольные швы
Напольная плитка имеет дефекты, если она не была уложена с деформационными или контрольными швами в соответствии с требованиями AS 3958, в том числе в следующих местах:

• Швы, расположенные над деформационными или контрольными швами в основании
• Швы, отделяющие плиточные элементы от неподвижных элементов, таких как колонны и стены
• Промежуточные швы, разделяющие большие плиточные площади на меньшие секции:
  • Во внутренних полах, защищенных от солнечного света, где любой размер пола превышает 9 м и должны быть равномерно расположены на расстоянии 4,5 м
  • На внутренних этажах, подверженных солнечному свету, где любой размер превышает 6 м, и должны быть равномерно расположены на расстоянии 4,5 м от центра.
  • На внешних этажах, где любой размер превышает 4,5 м, и должны быть равномерно распределены по центру 4,5 м.

 Информация на этом веб-сайте предназначена только для предоставления общей информации о различных товарах и услугах, которые могут быть доступны в плиточной промышленности и в Nerang Tiles. Ничто на этом веб-сайте не предназначено для предоставления профессиональных советов или использования в качестве обязательных в любом споре, претензии, иске, требовании или судебном разбирательстве.

Nerang Tiles отказывается от любой ответственности за использование информации, содержащейся на этом сайте, любым пользователем, включая любые убытки, ущерб, судебные иски, претензии или расходы, которые могут возникнуть у кого-либо в результате использования этой информации. Кроме того, и без ограничения общего характера вышеизложенного, Nerang Tiles ни при каких обстоятельствах не несет ответственности за любые прямые, косвенные, особые, штрафные, штрафные, при отягчающих обстоятельствах, случайные или косвенные убытки, возникающие в результате использования этой информации, содержащейся или связанной с этим веб-сайте, даже если он был предупрежден о возможности таких убытков.
