Как обжать наконечники для проводов: Как обжать наконечник без инструмента

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Статьи по теме

Как обжать наконечник с помощью гайки

Гайка – кримпер

Ножовочное полотно – резак для наждачной бумаги

Смотрите видео

Как обжать провод с наконечником без специального инструмента | Энергофиксик

Наверное, многие сталкивались с такой проблемой, когда нужно обжать всего лишь пару концов проводов, а специального инструмента нет и приобретать его ради такой мелочи совсем не хочется. Так как нашу смекалку еще никто не отменял, то многие самостоятельно выдумывают варианты обжима, которые не только не создают надежный контакт, но даже могут стать источником пожара. В этой статье я расскажу о нескольких способах выполнить качественное обжатие без использования специального инструмента.

Запрессовка Кернером

Соединение провода и наконечника пайкой

Выводы

Запрессовка Кернером

Наверное самым удобным и надежным способом (по моему мнению) является запрессовка с помощью молотка и кернера. Для успешной работы вам потребуется:

1. Обычный молоток, который точно есть в каждом доме.

2. Непосредственно сам наконечник.

3. Тиски или большая кувалда, в общем ровная и твердая поверхность, на которой мы и будем выполнять запрессовку (я же использую кусок рельсы).

4. Кернер, а если такого нет, то, как крайний вариант, может подойти гвоздь на 200 мм, но с предварительно затупленным острием.

Сама запрессовка выглядит следующим образом:

Берем наконечник и вставляем в него предварительно зачищенную жилу. Затем кладем его на ровную и твердую поверхность, например, на тиски.

Важно. Для того, чтобы контакт был максимально надежный сечение наконечника должно соответствовать сечению запрессовываемого проводника, а так как сечение жил может значительно отличаться от заявленного, то обязательно примеряйте наконечник к жиле и не верьте написанному. Жила должна довольно плотно входить внутрь наконечника.

И несильными ударами молотка начинаете наносить точечные вмятины на наконечнике с одной стороны, а затем с другой.

И перед этим предварительно не расплющивайте наконечник (почему-то, так многие делают). Он и так под ударами деформируется.

Количество точек ударного воздействия напрямую зависит от того, насколько длинный наконечник.

Важно. Когда будете запрессовывать обратную сторону, учтите, что «лунки» ни в коем случае не должны быть симметричны относительно тех, что вы уже сделали на одной стороне. Выполните смещение хотя бы на несколько миллиметров.

Выполняя такую запрессовку, следите, чтобы керн не проделал дырку в наконечнике, вы его должны смять, а не порвать.

В результате у вас получится отличное соединение, которое практически ничем не будет уступать запрессовке, выполненной профессиональным инструментом.

Соединение провода и наконечника пайкой

Скажу сразу, такое соединение уже нельзя назвать запрессовкой, но оно вполне имеет право на жизнь и оно больше подходит именно для медных кабелей. Итак, если у вас есть олово, маленькая горелка или строительный фен, то можно выполнить соединение по следующему алгоритму:

Зачищенную жилу необходимо предварительно облудить.

Затем в верхней части, где лопатка в гильзе, нужно аккуратно просверлить отверстие (через которое будет заливаться расплавленное олово).

Потом вставляем жилу в наконечник и нижнюю часть обматываем стекловолоконной лентой. Это нужно для того, чтобы когда через отверстие вы будете заливать олово, оно не вытекло с другого края.

Затем, разогревая наконечник горелкой или строительным феном, начинаем заливку расплавленного олова.

Есть более простой вариант. Олово кладется непосредственно в наконечник, затем он разогревается строительным феном (до расплавления положенного олова), а потом в него просто вставляется предварительно залуженный провод.

Выводы

Существуют также и другие методы обжатия наконечников без использования специализированного инструмента, но по моему личному мнению эти два варианта являются самыми надежными. Если у вас есть свои методы, то поделитесь ими в комментариях и да, я понимаю что обжатие специализированным инструментом самое надежное, но эти способы также имеют право на существование.

Спасибо за ваше внимание и за поставленный лайк!

Набор обжимных наконечников для многожильного провода

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод.
Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т.п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой.
Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук.
E0508 -22AWG — 0.5mm2 -(Orange) X 200pcs
E0508 -22AWG — 0.5mm2 -(White) X 200pcs
E7508 -20AWG — 0.75mm2 -(Blue) X 100pcs
E7508 -20AWG — 0. 75mm2 -(Green) X 100pcs
E7508 -20AWG — 0.75mm2 -(Yellow) X 100pcs

Если не учитывать варианты цвета, то получается 6 размеров
E0508 22AWG 0.5mm2 X 400pcs
E7508 20AWG 0.75mm2 X 600pcs
E1008 18AWG 1.0mm2 X 400pcs
E1510 16AWG 1.5mm2 X 400pcs
E2508 14AWG 2.5mm2 X 300pcs
E16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм. кв.
Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв.
Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Подсчет, измерение размеров.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили».
Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт.
Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2.5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные.
1. 0.5 мм.кв
2. 0.75 мм.кв
3. 1.0 мм.кв

1. 1.5 мм.кв
2. 2.5 мм.кв
3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше.
1. 1.0 мм.кв
2. 1.5 мм.кв
3. 2.5 мм.кв
4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора.
В эксперименте участвовали все наконечники кроме самых больших. Их я не тестировал не потому, что мне их жалко, как раз скорее наоборот, просто у меня дома банально нет провода подходящего сечения, максимум нашел 6мм.кв.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому.
Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2. 5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте.
Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950.
Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

обзор видов, как сделать обжим?

Для качественного соединения контактов приборов, оборудования, применяется в электротехнике опрессовка концов кабеля и проводов, которые к ним подключаются, — этот метод дает отличное соединение токопроводящих поверхностей. Для того чтобы использовать опрессовку, нужны наконечники или гильзы, которые имеют разный вид и назначение. Способ опрессовки требует специального инструмента. Рассмотрим, какие есть наконечники и как они опрессовываются.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Инструмент

Опрессовка кабельных наконечников проводится специальным инструментом, который разработан и изготовлен для этих целей. Для опрессовки наконечников инструмент необходим, так как человек простым усилием не может создать нужного усилия для качественной оконцовки кабельной жилы. Какой выбрать инструмент для опрессовки — зависит от того, с каким сечением провода или кабеля проводится работа. Перечислим наиболее применяемый инструмент:

1. Пресс-клещи марки ПК2 или ПК2М — это ручной инструмент, который применяют в оконцевании жил проводов и кабелей сечением до 10 кв.мм.
2. Пресс-клещи марки ПК1 или ПК1М — это усиленный вариант ручных клещей с длинными ручками, ими можно делать оконцовку жил до 50 кв.мм.
3. Клещи гидравлические, ручные, которыми без особых усилий можно оконцевать жилу до 10 кв.мм.
4. Ручной пресс, который используют в промышленном производстве для провода сечением до 240 кв.мм.
5. Гидравлический пресс с электроприводом или ножной педалью, оконцовываются кабеля до 300 кв.мм.

Инструмент для опрессовки:

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

• Г — наименование изделия, гильза;
• М — материал, из которого она выполнена, медная;
• Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Гильзы ГМЛ 120:

Подготовка к опрессовке

Наконечник кабельный просто так не оденешь на жилу, надо выполнить ряд подготовительных действий:

• очистить нужную длину конца провода или кабеля от изоляции — можно применить специальный инструмент, стриппер;
• скручиваем рукой жилы и вводим их со стороны юбки в наконечник;
• предварительно наконечник выбираем по сечению жилы, соблюдая условия свободного и плотного вхождения в гильзу наконечника.

Опрессовка проводов наконечниками выполняется специальным инструментом. На каждом прессе есть маркировка матриц и основной части по типу наконечника или сечению жилы. Сейчас соблюдается цветовой стандарт, по этой причине можно легко совместить сечение и матрицу в нужное положение.

Обжим для наконечников в ручном прессе:

Как обжать провод

В том случае если вы не делали ранее опрессовку жил кабеля, надо потренироваться на ненужных обрезках провода или кабеля. Для получения качественного соединения надо придерживаться выработанных правил:

1. Кабель, вставленный в гильзу (втулку, имеющую развальцовку) наконечника надо удерживать рукой в гнезде.
2. Убедившись, что матрица соответствует выбранному наконечнику, можно начинать сжимать ручки пресса до срабатывания храпового механизма и звукового щелчка.
3. Храповое устройство пресса упрощает процесс сжимания. Механизм не дает разжаться прессу, и когда неудачно сделан обжим провода, его надо разблокировать.
4. Двухконтурный обжим сдавливает изолированную часть наконечника и металлический контакт. В такой матрице есть два гнезда, они разные в размерах, поэтому надо внимательно смотреть, чтоб манжета легла в свое гнездо, а металлический контакт наконечника — в свое.

Двухконтурная матрица для обжима наконечников:

Вывод

Каждому наконечнику должен соответствовать провод, наиболее частая ошибка в опрессовке жил кабеля состоит в несоответствии выбранного наконечника и материала провода, не стоит на провод одевать слишком свободную втулку. Не допускайте применение изделий большого диаметра для оконцовки жил меньшего сечения, это может привести к увеличению переходного сопротивления и нагреву контакта. Нельзя резать гильзу на две части в целях экономии изделий, не пользуйтесь самодельными наконечниками.

Для качественного опрессования жил кабеля надо использовать специальный инструмент, зубило и молоток не смогут сделать необходимое обжатие, дать качественный контакт.

Опрессовка многожильного провода. Опрессовка втулочных наконечников типа НШВИ

Обжим для проводов — Всё о электрике в доме

Соединение проводов методом обжима

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Типичные ошибки при монтаже проводом методом обжима

1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

Рекомендуем прочитать:

Добавить комментарий Отменить ответ

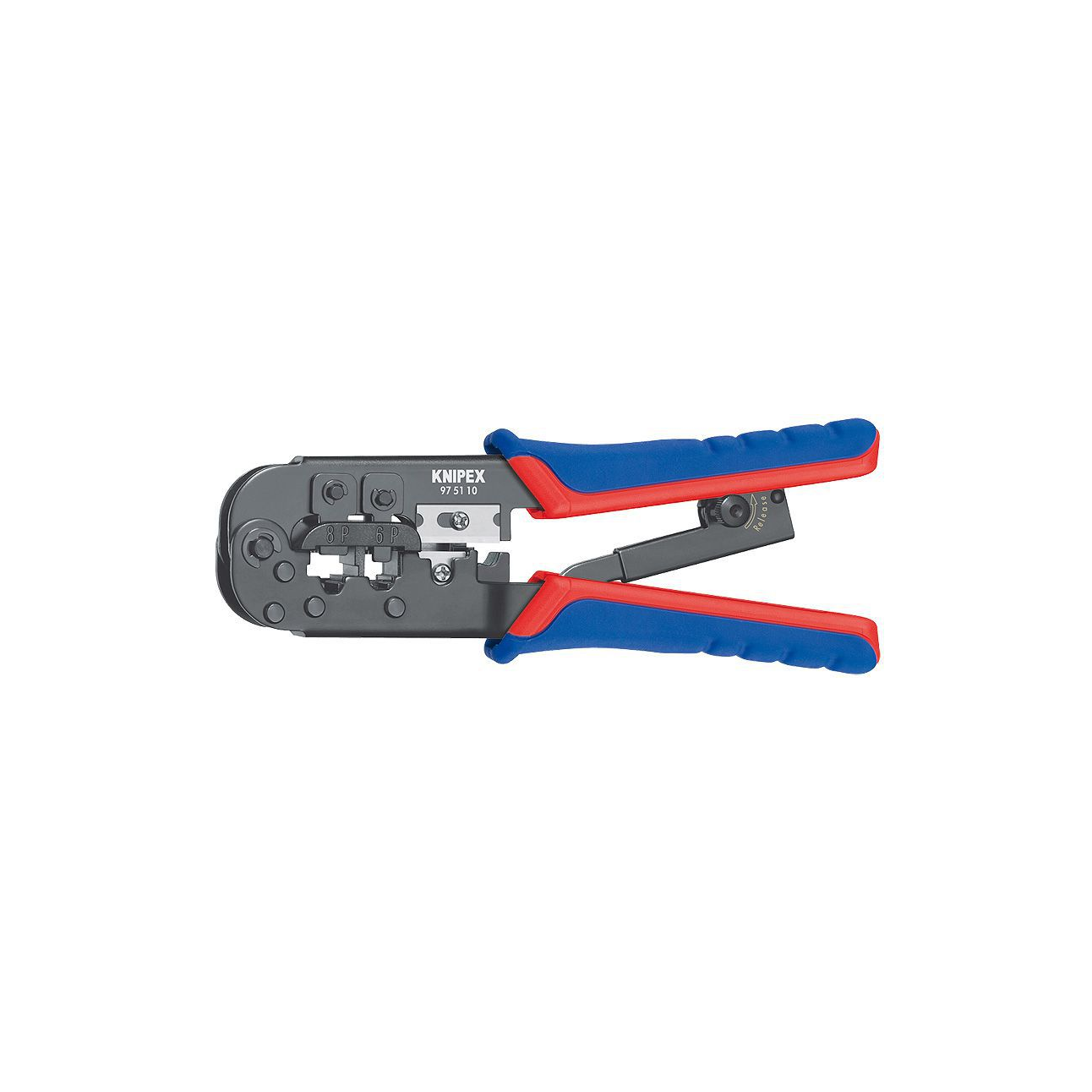

Обжимные клещи – что это такое, их разновидности и применение

Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.

Где используются обжимные клещи

Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.

В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.

Это одна из причин, по которой для прокладки силовой электропроводки советуют использование одножильных проводов, но с распространением устройств для обжима наконечников проводов эта рекомендация потеряла смысл.

Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:

Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.

Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Как итог – что выбирать

Обжимные клещи очень подвержены правилу, которое гласит, что для каждой работы нужен свой инструмент, только здесь все немного сложнее, так как отдельное устройство по большому счету нужно для каждого типа используемых проводов, если нет желания возиться с регулировкой усилия пружин. Поэтому, какой конкретно нужен инструмент и в каком количестве, можно решить только исходя из каждодневных рабочих задач.

Гильзы для опрессовки проводов

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ. или этот.

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т. п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов .

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке. Обратите внимание на высоковольтную линию электропередач или оборудование подстанций.

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

Типы гильз

Перед опрессовкой жил проводов и кабелей необходимо правильно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте вкратце их рассмотрим. Гильзы для опрессовки проводов бывают :

Как вы догадались, медные гильзы применяются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.

Аббревиатура ГМ расшифровывается как «гильза медная». Это обычная медная гильза, ни чем не покрыта и не обработана (внешне напоминает обычный кусок трубки медного цвета).

Аббревиатура ГМЛ расшифровывается как «гильза медная луженая ». Гильзы ГМЛ проходят лужение, их поверхность покрывается специальным олово-висмутовым слоем. Этот слой защищает гильзу от коррозии и окислений. Все мы знаем, что медь имеет свойство окислятся, а лужение это предотвращает. Таким образом, при опрессовке медные провода и луженная гильза не вступают в реакцию друг с другом (не окисляются).

В своей практике я встречал мастеров, которые соединяли алюминиевые провода при помощи гильз ГМЛ. На вопрос, почему вы так делаете, они отвечали «ну так гильза луженая». По их мнению, за счет оловянного слоя нет прямого контакта меди с алюминием. Я все же не советую так делать, потому что при деформации верхний слой гильзы нарушается, и коррозия в этом случае дело времени. Ходи потом, ищи, где пропал контакт, скрутку еще можно как то осмотреть, а гильзу придется только откусывать.

Алюминиевые гильзы в документации обозначаются как ГА «гильза алюминиевая », их нужно использовать, если соединяются алюминиевые провода.

Комбинированные гильзы или как их еще называют алюмомедные, предназначены для соединения встык медного и алюминиевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные ». Очень удобно, когда допустим, нужно нарастить провода со старой проводкой.

С одной стороны в гильзу вставляется алюминиевый провод с другой медный. У комбинированной гильзы медная часть соединена с алюминиевой при помощи фрикционной сварки (не пытайтесь повторить такое в домашних условиях).

Еще один тип гильз ГСИ. аббревиатура расшифровывается как «гильза соединительная изолированная ». ГСИ представляют собой обычную луженую гильзу, покрытую поливинилхлоридной (ПВХ) изоляцией. С помощью таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не нужно, клещи одеваются поверх изоляции и делается жим.

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2. 5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Дорогие друзья если получится так, что у Вас в гильзе будет помещаться больше или меньше проводов, чем здесь указано вспоминаем статью заниженное сечение провода — как определить.

Источники: http://electry.ru/kabeli-i-provoda/soedinenie-provodov-metodom-obzhima.html, http://yaelectrik.ru/elektroprovodka/kleshhi-obzhimnye, http://electricvdome.ru/instrument-electrica/gilzy-dlya-opressovki-provodov.html

electricremont.ru

Опрессовка проводов и наконечники под опрессовку

Часто в наборах инструментов встречается устройство, представленное на картинке выше. С первого взгляда логическое применение ему найти нелегко. Тем более, для его использования нужны еще дополнительные материалы.

Это клещи для так называемой опрессовки силовых проводов. Об этой важной процедуре и будет эта статья.

Что такое опрессовка и зачем она в электрике

Строго говоря, опрессовка проводов это примерно то же самое, что и в других сферах деятельности.

• Создание максимально плотного соединения путём применения механического усилия.
• Создание (по возможности) неразрывного соединения, выдерживающего значительные физические нагрузки на разрыв.
• Возможность обеспечения непрерывности потока (у нас ток) при самых сложных условиях эксплуатации.
• Скорость монтажа без потери качества соединения.

Из этого и будем исходить, ведь нам часто нужна именно опрессовка наконечников кабеля, хотя мы про это и не знаем ничего. Хотя кажется всё просто:

Вот в такую штучку с ручкой сунем кабель, как следует обожмём бока входа, и можно будет прикрутить это дело куда угодно. Кстати, такие гильзы для опрессовки проводов продаются где угодно, так что их можно купить очень недорого. Как и инструмент, ведь наконечники для проводов под опрессовку своими руками и плоскогубцами не обжать. Так что, для разовой работы это будет не самое бюджетное решение. Тем более, если не понимать, чем опрессовка проводов выгодно отличается от других способов монтажа кабеля. Давайте разбираться.

• Прежде всего, опрессовка проводов касается только многожильных кабелей. Это стоит иметь в виду, так как надёжное соединение одной жилы даже при самых мощных механических нагрузках получить не получится.
• Второй очень важный момент. Количество жил имеет значение, но диаметр кабеля нет. Именно поэтому опрессовывают самые тонкие кабели, усилия обжима у которых минимальны.
• И третье. Опрессовка наконечников кабеля невозможна без специального инструмента, который создан для выполнения этой процедуры.

И главное. Что мы получаем в результате опрессовки? Мы получаем фактически «холодную сварку» при помощи механического усилия всех жил обжимаемого кабеля с наконечником, без использования пайки или иных температурных воздействий. В этом и состоит смысл опрессовки проводов – создание прочного соединения быстро и без применения привычного для электрика способа надёжной коммутации.

Мы просто так сильно вжимаем кабель в наконечник, что это соединение становится неразъёмным. Ну и скорость монтажа, конечно, значимый фактор для подключений в электропроводке.

Даже в опрессовке есть ограничения по прилагаемому усилию, поэтому не стоит слишком сильно давить кабель и наконечник. Во всём нужна мера.

Почему именно опрессовка?

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов. Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Это типичные гильзы:

При её помощи можно «удлинить» кабель, как одинакового сечения, так и разного.

А это типичный наконечник:

И вот как раз на обоих фото хорошо видно, что места для полной маркировки практически нет, в отличие от таких гильз и наконечников:

Поэтому рекомендация может быть только одна – хорошо маркированные изделия будут стоить дороже, при этом не маркированные ничуть не хуже. Просто потребуется консультация с продавцом, как правило, они хорошо ориентируются в данной проблематике.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

1. кольцевые наконечники (НКИ).
2. вилочные наконечники (НВИ).
3. штыревые круглые наконечники (НШКИ).
4. плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
5. ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете. И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять гильзу или наконечник, чтобы переставить в другое место не получится.

В итоге Вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

На правах заключения немного практики, о чём редко говорят

Прежде всего, наконечники для проводов под опрессовку, как и гильзы, действительно одноразовые изделия. Помните об этом. Так сказать, помните об этом всегда, особенно учитывая копеечную стоимость таких изделий.

Второе правило домашнего электрика – ограничьте себя напряжением в 380В. Всё что выше – отдайте профессиональным электрикам. И помните о том, что материал гильзы или наконечника может быть разным, так что когда наконечник накинете на клемму и начнёте затягивать болт, убедитесь в том, что болт изготовлен из такого же материала. Согласитесь, не очень разумно прикручивать медный наконечник к алюминиевой клемме стальным болтом. Мы получим интересный набор металлов, коррозия которых будет ускорена ввиду различия в смысле проводимости токов и прочих особенностей лейденской банки.

Итак. Что мы сделаем после того, как закончена опрессовка проводов и у нас есть возможность произвести коммутацию:

• Самой мелкой шкуркой мы зачистим поверхность клеммы и наконечника.
• Протрём обе поверхности любым растворителем, для удаления лишней грязи.
• Убедимся, что болт из такого же материала как клемма и наконечник (если они разные, предпочтение отдадим клемме, правда при этом наконечник прослужит меньше).
• Болт смажем смазкой, которая рекомендована для таких соединений. Не просто солидолом, а именно такой смазкой, которая нужна. В магазине Вам подскажут, какой именно.
• Мы не будем между поверхностями укладывать золотинку. Фольгу от шоколада для лучшего контакта, что часто делают «бывалые электрики», это только ухудшит контакт.
• И мы обязательно поставим на болт стопорные шайбы (не плоские, а с зазубринками). Это поможет максимально плотно соединить контактные зоны.
• И мы ни в коем случае не будем «дотягивать» наконечник до клеммы. Соединение должно быть полностью свободно от усилий натяжения и растяжения. Более того, мы сделаем небольшую петлю в зоне контакта.

После этого мы оценим то, что у нас получается, и возьмём тайм-аут, подумать всё ли мы учли. Далее мы в обязательном порядке повесим бирку на место соединения. Это будет нужно для того, чтобы понимать срок службы данного наконечника или гильзы, а также укажем на бирке количество жил. И, конечно, если мы делаем всё своими руками и для себя, мы обязательно наконечник (гильзу) уберём в термоусадочный кембрик. Это такая изолирующая трубка, которая при небольшом нагреве надёжно обожмёт полученное соединение, став дополнительной изоляцией.

По возможности, соблюдая цвета маркировки кабелей – ноль фаза и земля. Современные материалы это позволяют. И проведём испытания, не затягивая наконечники до отказа. Особенно, если такого рода работу мы делаем первый раз. После испытаний останется установить наконечник на место, проверить соединение и можно считать, что работа закончена если.

Если мы понимаем что:

1. Визуально всё соединение выполнено правильно, без задиров и торчащих жил (обычная ошибка начинающих в этом деле).
2. Нет перекоса в плоскости сопряжения клеммы и наконечника, устранить которые можно своими руками и при помощи небольшого молотка, если нужно.
3. Гайка болта ходит свободно, и требует затягивания ключом только на последних витках.
4. Надёжность соединения не вызывает сомнений, даже если мы пробуем что-то оторвать, особо не прилагая усилий (кабеля тоже имеют предел прочности).
5. И нам нравится то, что мы сделали.

Вот только после этого можно будет считать работу законченной, и уверяем Вас. Если всё будет сделано именно так, то соединение прослужит действительно долго, а Вы ощутите вкус опрессовки, при которой требуется потратить время на снятие внешней изоляции и не тратить время на всё остальное. Если, конечно, у Вас будут гильзы, наконечники и инструмент для проведения работ. Желательно универсальный инструмент, для бытовых нужд. Их довольно много, стоят они недорого, но помогут быстро не только подключить автомат защиты, но и колонку на 12В

И мы надеемся, что эта статья поможет многим сделать выбор, паять или обжимать. У каждого способа свои преимущества и свои недостатки. И мы намерено не говорили о недостатках опрессовки. Все они теряют смысл на выгоде от умения использовать этот способ коммутации любых кабелей.

А если у Вас есть свой опыт в работе с такого рода монтажом, мы будем рады услышать Ваши комментарии и замечания. Ведь чем больше мы, доморощенные электрики, общаемся между собой, тем ниже стоимость работ, которую нам могут предъявить профессионалы.

obelektrike.ru

Наконечники втулочный НШВИ для опрессовки проводов

Очень часто в собственноручно смонтированных любителями электрощитах можно наблюдать такую картину – многожильные гибкие провода подключаются к модульным автоматам без покрытия припоем или опрессовки гильзами, хотя в ПУЭ и других нормативных документах это категорически запрещено.

Данный запрет не является бюрократической формальностью – если ослабить зажим и вынуть провод, то внимательно присмотревшись, можно не досчитаться нескольких жилок, а многие из оставшихся проводков будут иметь механические повреждения и отвалятся, если их попробовать отогнуть.

Отрезанные проволоки уменьшают общее поперечное сечение провода, а пережатые и деформированные жилки хуже проводят электрический ток, место контакта будет нагреваться и искрить, что неминуемо приведёт к выходу из строя соединения при больших нагрузках.

Для надёжного подключения многожильных гибких проводов применяют различные наконечники и гильзы, чтобы прижимные устройства могли надёжно зажимать ворох тонких жилок, не повреждая их.

Наконечник для гибкого многожильного провода

В случаях, когда требуется защитить концовку подключаемого многожильного провода от механических разрушений при сжатии в зажимном механизме, применяют гильзы НШВИ. Аббревиатура названия данного электротехнического изделия расшифровывается как наконечник штыревой втулочный изолированный.

Пояснения требует лишь последнее слово – изолированной является тыльная часть наконечника в виде манжеты, которая имеет больший диаметр, чем сама втулка, и одевается поверх изоляции провода, тем самым обеспечивая максимальную электротехническую безопасность соединения, в котором металлическая контактирующая часть НШВИ полностью скрывается в соединительном гнезде зажима.

Металлическая часть наконечника сзади которой одевается манжета

Толщина стенок втулки обеспечивает необходимую прочность к истиранию при повороте зажимного болта, также как и обеспечено необходимое упругое сопротивление при перекусывающем воздействии зубчатых поверхностей прижимных пластин зажимного механизма.

Таким образом, тонкие жилки не подвержены разрушению при механическом сжатии в зажиме и электрическое соединение является надёжным и долговечным. Втулка наконечника изготавливается из электротехнической меди, покрытой защитным лужением, а изолирующая манжета из ПХВ пластика.

Надёжно изолированные проводники

Следует заметить, что если на провод одет втулочный наконечник, то подключение данного проводника с защищённым окончанием может производиться множество раз, в отличие от незащищённого проводника, в котором пережатые жилы обламываются при малейшем прикосновении.

провод после подключения автомата или клеммы

Помимо защиты металла проводника, наконечники НШВИ улучшают культуру электромонтажа при их использовании, и могут уберечь от короткого замыкания или от поражения.

Например, очень часто при подключении проводов приходится вставлять их в гнездо на ощупь, без визуального контроля, при этом несколько жилок, уткнувшись в край монтажного отверстия, могут изогнуться и уйти в сторону.

Если такое же произойдёт с несколькими жилами соседнего провода, то они пересекутся, что вызовет короткое замыкание при включении напряжения. Распластанные на поверхности корпуса жилки являются малозаметными, и могут стать причиной поражения при манипуляциях с подключённым устройством.

Инструмент для опрессовки наконечников

Поскольку наконечник штыревой крепится к кабелю при помощи опрессовки, то такое соединение является неразборным, поэтому, если требуется подключить данный защищенный провод иным способом, то гильзу отрезают и зачищают изоляцию для дальнейшего использования кабеля.

Опрессовку производят при помощи специальных обжимных клещей, которые имеют набор зажимов под различные диаметры гильз.

Очень часто данные клещи являются универсальными, с их помощью можно снимать изоляцию и делать опрессовку наконечников других типов.

Универсальные клещи

Некоторые типы клещей обустроены таким образом, чтобы обеспечивать мощное прижимное усилие при помощи нескольких шарниров, также может присутствовать регулировка усилия обжима.

Кроме этого, некоторые обжимные клещи оборудованы специальным храповым механизмом, блокирующим разжимание до полного обжатия наконечника.

Подготовка опрессовки

Вначале снимают изоляцию с провода на длину, равной высоте металлической втулки наконечника. Подбирают НШВИ таким образом, чтобы многопроволочная жила не слишком туго входила в трубку, иначе несколько проволок изогнутся и не попадут вовнутрь, поэтому, чтобы такого не происходило, жилы провода следует немного скрутить, чтобы они не были растопыренными.

Медная втулка и изоляционная манжета развальцованы таким образом, чтобы направлять жилу при вставке вовнутрь металлической трубки.

Очень часто на клещах, напротив каждого обжима имеется цветная маркировка, предназначенная для цветовой идентификации диаметра обжимаемой втулки, который в свою очередь зависит от поперечного сечения вставляемых проводов. Поэтому на клещах, как правило, указывают именно поперечное сечение обжимаемых многожильных проводников.

Производители наконечников стараются следовать данному цветовому стандарту, поэтому работать с большим количеством однотипных подключений становится легче.

Опрессовка втулок

В обжимные клещи наконечник под опрессовку вставляют, придерживая провод, контролируя, чтобы он не вывалился из втулки.

Убедившись, что наконечник вставлен в правильный зажим клещей, сжимают рукоятки до момента срабатывания храпового механизма. Если в процессе опрессовки была замечена ошибка, или провод вывалился из втулки, то храповик можно разблокировать.

При применении инструмента, в котором данный храповой механизм отсутствует, опрессовку делают, контролируя надёжность фиксации провода внутри наконечника.

Некоторые клещи имеют двухконтурный обжим, то есть, зажимается как сам наконечник, так и изолирующая манжета прессовочными поверхностями чуть большего размера. В этом случае, нужно следить, чтобы наконечник был установлен соответственно профилю двухконтурного обжима.

Обжим двух проводов в одной втулке

Часто при подключении на одну фазу модульных автоматов между ними делают перемычки. Для того чтобы не вставлять в одно гнездо раздельно два опрессованных провода, применяют наконечник штыревой двойной, который обозначается НШВИ-2.

В данном случае два провода вставляются в одну втулку НШВИ-2. Манжета данного наконечника имеет приплюснутую форму, специально для этих целей.

Обжим втулки НШВИ-2 производится аналогичным образом, как и для одинарного наконечника.

Если под рукой нет двойного НШВИ, то можно использовать обычный наконечник, подобрав нужный диаметр, чтобы уместились жилы проводов.

Похожие статьи

infoelectrik.ru

Оконцевание жил проводов и кабелей: способы, видео, требования

Для оконцевания жил проводов и кабелей используется специальный инструмент в виде пресс клещей. Самостоятельно оконцевать проводник не сложно, куда важнее правильно подобрать кабельный наконечник. Далее мы предоставим методику, которая позволит без проблем справиться с опрессовкой как многопроволочных, так и однопроволочных проводов, при этом как из алюминия, так и из меди, и в тоже время маленького и большого сечения.

Важно знать

Первое, о чем хотелось бы рассказать – в чем важность оконцевания жил проводов и кабелей специальным инструментом и для чего вообще нужно обжимать проводники наконечниками. Наверняка Вы обращали внимание на то, как подсоединяется шина заземления к корпусу распределительного щитка. Желто-зеленый провод крепится с обеих сторон винтовым соединением через специальный наконечник, как показано на фото ниже.

Не так давно вместо такого наконечника жила просто загибалась кольцом с помощью плоскогубцев и затягивалась винтом. Некоторые горе-электрики просто вставляли жилу между винтом и пластиной и тщательно зажимали отверткой. Делать так категорически запрещается, т. к. при таком способе оконцевания жил возрастает переходное сопротивление, в результате чего можно увидеть оплавленную изоляцию кабеля, которая может повлечь за собой короткое замыкание в проводке либо более тяжкие последствия – возникновение пожара в доме.

Еще одно очень неблагоприятное последствие при неблагополучном креплении жил – отгорание нуля при высоких токовых нагрузках. О последствиях отогорания нулевого провода Вы можете узнать в соответствующей статье!

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. Согласно правилам ГОСТ оконцевание нужно производить не меньше, чем в двух местах, чтобы был надежный контакт и минимальное переходное сопротивление. Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт.

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

Также можно обойтись без так называемых щипцов — вручную расплющить втулку молотком либо плоскогубцами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил. О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность перекусить жилу!

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
2. Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Кратко о наконечниках

Ну и последнее, о чем хотелось бы поговорить – с помощью каких наконечников можно оконцевать провод и кабель в домашних условиях. На сегодняшний день в промышленности и быту пользуются популярностью следующие изделия для оконцевания:

Вот мы и перечислил наиболее популярные виды наконечников, позволяющих оконцевать проводник для безопасного подключения к шинам и электроприборам. Следует отметить, что сечение жилы для оконцевания согласно ПУЭ может быть от 0,75 мм2 до целых 240 мм2. При выборе наконечников обращайте внимание на их маркировку, которая выглядит следующим образом:

ТМ (к примеру)-XX-YY, где:

• XX – сечение проводника под обжим;
• YY – диаметр отверстия под зажимной болт.

Также читают:

samelectrik. ru

НШВИ наконечник для обжатия проводов

Итак – в первую очередь стоит сказать, что аббревиатура НШВИ имеет свою расшифровку и звучит она как «наконечник штыревой втулочный изолированный». Наконечник закрепляется на торце кабеля методом опрессовки при помощи специального инструмента.

Для производства таких наконечников применяют специальную электролитическую медь. Прямым назначением НШВИ является создание на концах электрических проводов необходимого универсального соединителя, благодаря которому улучшается качество контакта в месте соединения, а также сохраняется целостность самого провода при его подключении винтовыми зажимами, что говорит о надежности соединения в будущем.

Такие наконечники применяются для медных электрических проводов с сечением от 0,5 до 35 мм2. Также для сохранения качественных показателей наконечника материал, из которого его изготавливают, подвергают гальваническому лужению. Основным преимуществом наконечника является то, что его установка может сэкономить не мало времени при соединении и обслуживании медных проводов, и подключении к электрическим аппаратам.

Как устроен наконечник штыревой НШВИ

По принципу устройства наконечники НШВИ бывают одинарные и двойные. И основное преимущество данной конструкции состоит в том, что время, которое нужно будет затратить для установки НШВИ на торцевую часть кабеля, составит ровно несколько секунд.

Так как метод опрессовки, которым производиться закрепление наконечника на проводе, очень прост и практичен, и не отнимет много времени в работе.

Кроме того, данный метод крепежа полностью исключает дальнейшее обслуживание данной конструкции, что также убирает массу хлопот связанных с мониторингом и контролем качества соединений и дальнейшей их работы. Наконечник штыревой втулочный изолированный имеет довольно простую конструкцию и как с ней работать, можно понять даже на интуитивном уровне.

НШВИ наконечник представляет собой медную трубку, которая обработана гальваникой. Один торец данной трубки развальцован, это сделано, для того чтобы электрик в процессе работы не имел затруднений с вводом многожильного провода в полость наконечника. Изолирующей составляющей наконечника является манжета из полиамида (пластиковая трубка).

Как опрессовать втулочные наконечники НШВИ

Чтобы подключить медные многожильные провода при помощи винтовых зажимов необходимо уберечь провод от передавливания винтом при затягивании контакта. Для этого применяют наконечники НШВИ.

Если подключение выполнять без таких наконечников то оголенные медные провода при затягивании контакта передавливаются и обламываются, а это в свою очередь приводит к нарушению контакта (например при подключении в розетке), отгоранию провода в дальнейшем, искрению, подгоранию контактов ну и другого рода негативным последствиям… Данный вид подключения позволяет избежать многочисленных повреждений жил кабеля.

Однако если в электромонтажных работах применяются изолированные наконечники, то подобные затруднения и проблемы полностью исключены, так как при опрессовке наконечником жилы кабеля и плоскость наконечника создают очень плотный и качественный контакт, и механическую нагрузку винтового соединения несет на себе не жилы кабеля, а непосредственно гильза наконечника.

Для разных сечений проводов, которые отличительны друг от друга по размеру, производятся наконечники с разным диаметром гильзы. Для более корректного определения параметров наконечников, производитель промаркировал все наконечники отдельным цветом.

Исходя из этого, можно понять для какого кабеля, предназначен данный НШВИ наконечник. Сама процедура опрессовки не очень хлопотная и сложная, но требует ответственного подхода в подготовке всех компонентов.

В процессе подготовки стоит аккуратно зачистить конец провода ровно на длину гильзы наконечника, в который будет вложен кабель. Проще всего данную процедуру можно осуществить при помощи – стриппера, это спец инструмент по конструкции схожий с плоскогубцами, но его непосредственное предназначение именно снятие изоляции с проводов.

Данный инструмент очень удобен, практичен и к тому же, экономит много времени при проведении работ по зачистке кабеля от изоляции. Снимать изоляцию с провода необходимо на длину гильзы.

Следующим шагом после удаления изоляции будет одевание гильзы наконечника на изолированную часть провода. При этом предварительно правильно подобрав соответствующий диаметр НШВИ.

Далее, сформированная из кабеля и наконечника конструкция, вставляется в паз пресс-клещей, также правильного размера, при этом изолированная часть наконечника, должна упереться в корпус пресс-клещей. И путем несложного нажатия на рукояти клещей процесс завершен. Теперь данное соединение готово к работе и подключению к электрооборудованию.

Стоит отметить, что объединение многожильных проводов с НШВИ является очень хорошим техническим решением, так как в результате такого соединения выходит единая монолитная конструкция, которая способна обеспечить не только надежный и качественный контакт на протяжении всего срока службы, но и будет соответствовать условиям технологических правил и требований.

Двойные изолированные наконечники НШВИ-2

Кроме одинарных НШВИ наконечников, также существуют и двойные. В частности они предназначены для опрессовки двух проводов. Такие наконечники можно применять в тех случаях, когда требуется подключить к одной точке электрооборудования два разных провода. Процесс обжима таких наконечников ни чем не отличается от обжима одинарных НШВИ.

Основным отличием конструкций одинарных и двойных наконечников является наличие у НШВИ-1 пластиковой «юбки» рассчитанной под один кабель, а у НШВИ-2 эта «юбка» рассчитана под два кабеля и потому она более широкая.

Также стоит подчеркнуть, что при выборе наконечника под определенное сечение нужно подбирать его таким образом, чтобы при входе кабеля в гильзу наконечника их соотношение должно быть максимально плотным. Это относиться как для группы НШВИ, так и для группы НШВИ-2.

Применяем наконечник штыревой втулочный изолированный для подключения автоматов и розеток

Самым популярным проводом, который используют для разводки, и подключения розеток, и автоматов в электрощитке, является многожильный медный провод. Однако он не совсем практичен для винтовых креплений, которыми оснащены автоматические выключатели и некоторые виды розеток.

И потому как только такой провод соединяется с розеткой и в клеммнике стягивается винтом, жилы расползаются по всему гнезду крепежа (а некоторые повреждаются винтом) тем самым, теряя качество контакта и надежность соединения.

Ранее такую проблему пытались решать при помощи пайки концов кабеля, чтобы все его жилы оставались единой конструкцией. Но, это процесс, отнимал очень много времени, ведь монтаж электропроводки, подразумевает установку более десятка розеток, и столько же все возможных выключателей.

И сегодня прекрасным решением данного вопроса будет наконечник штыревой втулочный изолированный НШВИ. При правильно подобранном наконечнике, который будет четко соответствовать сечению провода процедура его установки и подключения кабеля к электрооборудованию займет считанные минуты.

Нужно напомнить, что все параметры соотношения сечений проводов и гильз наконечников представлены производителем в инструкциях, которые стоит соблюдать безукоризненно. Так как результатом соблюдения всех норм будет отсутствие всякого рода проблем при проведении монтажа наконечников, а также надежная их работа на протяжении всего срока эксплуатации.

Также, не стоит забывать, об инструменте, который не только облегчит весь процесс электромонтажа, но и будет отличным качественным дополнением при опрессовке наконечников. Так как соблюдение всех технологических норм и процессов является залогом качества и надежности.

electricvdome.ru

Опрессовка проводов двойными наконечниками НШВИ 2

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье я расскажу и покажу вам, как опрессовывать два многопроволочных провода одним двойным наконечником НШВИ2.

При сборке распределительных щитов, применяя многопроволочный провод ПВ3, постоянно возникает необходимость опрессовки двух проводов одним наконечником, для последующего зажима в клеммах автоматического выключателя, УЗО или др. устройств.

О том, для чего необходимо опрессовывать многопроволочный провод втулочными наконечниками, каким инструментом и как это сделать я уже подробно рассказывал и показывал в видео в этой публикации.

Самые часто используемые двойные наконечники НШВИ — это НШВИ2 6-14 для обжима двух проводов сечением 6 мм2, и НШВИ2 10-14 для обжима двух проводов сечением 10 мм2. Иногда использую НШВИ2 4-12 для обжима двух проводов сечением 4 мм2.

Чем обжать НШВИ 2?

Я для этих целей использую два кримпера:

1) обжимает до 6 мм2;

2) обжимает 10, 16 и 25 мм2.

Помимо того, что эти кримперы опрессовывают обычные одинарные втулочные наконечники, ими можно обжимать и двойные.

Здесь все просто: если нам необходимо обжать наконечник НШВИ2 определенного сечения, то мы его опрессовываем в матрице пресс-клещей следующего большего размера.

Т.е. двойной наконечник сечением 4 мм2 мы обжимаем матрицей на 6 мм2, для этого я использую первый кримпер.

Для опрессовки двойных наконечников 6 мм2 и 10 мм2 я использую вторые пресс-клещи с матрицей 10 мм2 и 16 мм2 соответственно.

Для быстрой зачистки проводов удобно использовать специальные автоматические съемники изоляции — стрипперы.

После обжима такими пресс-клещами наконечник приобретает форму трапеции. Существуют пресс-клещи, которые обжимают квадратом.

Более подробно процесс опрессовки двойными наконечниками НШВИ2 смотрите в видео:

Опрессовка провода двойными наконечниками

Инструмент для снятия изоляции — стриппер.

Инструмент для опрессовки проводов — кримпер.

Инструмент электрика — диэлектрические отвертки Wera.

Инструмент электрика — удобный органайзер.

elektrik-sam.info

Электромонтаж Иваново — Опрессовка многожильного провода

Опрессовка многожильного провода

Здравствуйте, друзья!

В это коротенькой статье расскажу, как обжать наконечником многожильный провод и зачем это нужно.

Наконечники бывают нескольких видов: вилочные, штыревые, плоские и другие. Но сегодня мы рассмотрим только втулочные наконечники для опрессовки концов многожильного провода.

Для чего нужно обжимать провод? Если многожильный провод подключить к выключателю, розетке, клеммнику или какому либо винтовому соединению, то жилки провода распушаются, пережимаются, повреждаются.

Электрический контакт при этом будет плохим. В результате этого, место контакта нагревается, постепенно выгорает, контакт становится все хуже, нагрев все больше… Дальше в лучшем случае — неработающие приборы, в худшем — пожар.

Для того, чтобы избежать всех этих неприятностей, многожильные провода надо обжимать втулочными наконечниками. Наконечники выпускаются для разных сечений проводов и разной длины (8 — 12 мм).

Итак, приступим к процессу опрессовки.

Для начала надо снять изоляцию с провода на необходимую длину. Лучше всего это делать стриппером — быстро, удобно и не повреждаются жилки провода. Есть разные виды стрипперов. Я воспользуюсь вот таким.

Он автоматически подстраивается под диаметр провода, вполне удобен и стоит не слишком дорого.

Теперь нужно надеть наконечник до упора. Обращаю внимание: не стоит сильно скручивать провод перед надеванием наконечника — проводочки могут повредиться при обжиме.

И наконец, обжимаем наконечник. Для этого используются обжимные клещи. Такие клещи бывают различных конструкций и обжимают они разными способами и формами. В данном случае я воспользуюсь клещами, которые обжимают квадратом. Они автоматически подстраиваются под размер провода и наконечника.

Вот, собственно, и все. Провод опрессован, теперь его можно зажимать в любые электрические разъемы и не опасаться за качество контакта.

elektro.ivmast.ru

Наконечники для проводов под опрессовку и пресс-клещи для их обжима

Опрессовка – это способ соединения проводов посредством обжатия их концов специальными гильзами или наконечниками при помощи обжимных клещей либо пресса.

Опрессовка проводов позволяет повысить надежность и безопасность их соединения. Неопрессованный многожильный провод при зажиме его оголенного конца клеммой расплющится и распушится. При этом некоторые жилы могут повредиться и уже не будут участвовать в работе проводника. Впоследствии это может привести к нагреву, а также обгоранию места соединения.

Кроме того, опрессовка защищает провод от внешних воздействий – доступа влаги и кислорода – вследствие которых происходит окисление токоведущих жил, которое также негативно сказывается на качестве коммутации.

Опрессовочные наконечники и гильзы

В зависимости от типа предполагаемого соединения для опрессовки могут использоваться наконечники или гильзы.

• Гильзы для опрессовки проводов представляют собой металлические трубочки. С их помощью можно соединить несколько проводников, вставив их внутрь гильзы, а после обжав клещами. Таким образом вы получите неразрывное соединение – разомкнуть его можно только посредством обрезания проводов.
• Наконечник с одной стороны представляет собой трубку для вставки и обжимки проводника. Другой его конец имеет форму клеммы для болтового соединения. Существуют также штыревые наконечники, которыми можно пользоваться для подготовки провода к такому способу соединения, как клемники ваги.

Гильзы и наконечники изготавливаются из меди или алюминия – для медных или алюминиевых проводов соответственно.

Гильза для опрессовки

Важно! Не следует применять в соединении разные виды металлов, поскольку в таком случае оно будет сильно подвержено коррозии.

В случае необходимости соединения медного и алюминиевого проводников можно использовать комбинированные гильзы, один конец которых изготовлен из меди, а другой – из алюминия.

Кроме того, гильзы и наконечники могут быть изолированными или неизолированными, т.е. покрытыми слоем изоляции или без нее.

Весьма важно подбирать гильзы или наконечники в соответствии с диаметром сечения проводника. Провод должен свободно заходить внутрь, но не болтаться там. Наконечники или гильзы большего размера не смогут обеспечить надежного контакта.

Инструменты для обжима наконечников проводов

Для качественного обжима наконечников или гильз проводов необходим специальный обжимочный инструмент, который способен создавать соответствующее усилие, — пресс-клещи. По конструкции пресс-клещи подразделяют на:

• двухгубочные;
• четырехгубочные;
• шестигубочные.

Двухгубочные клещи для обжима наконечников проводов по своему принципу действия похожи на плоскогубцы, только их «губки» имеют рельефную форму и называются матрицами. Двухгубочные клещи могут комплектоваться съемными матрицами разных форм. Данный инструмент применим для работы как с наконечниками, так и с гильзами.

Четырехгубочные и шестигубочные обжимные устройства имеют соответственно по четыре или шесть «губок», которые формируют круглый захват. При сжатии ручек таких клещей образуется давление с четырех (шести) сторон, а обжимаемая гильза выходит четырехгранной (шестигранной). Для обжима наконечников такие пресс-клещи не применяются.

Ручные пресс-клещи могут быть гидравлическими. Такие модели способны с легкостью обжимать провода большого сечения.

Опрессовочные клещи

В промышленности для обжима проводов с еще большим диаметром применяют прессы, которые бывают с ручным или ножным приводом,а также могут быть гидравлически усилены.

Как обжимать провода наконечниками и гильзами

Процесс обжима проводов наконечниками представляет собой несложную последовательность этапов.

1. Подготавливаем провод. Для этого с его конца, планируемого к опрессовке, снимается слой изоляции. Делать это нужно предельно аккуратно, чтобы не повредить жилы проводника. Ширина снимаемого слоя изоляции должна четко соответствовать размеру наконечника.
2. Вставляем провод в отверстие наконечника (в так называемую юбку) и удерживаем внутри рукой.
3. Наконечник с проводом внутри вставляем в пазы пресс-клещей, имеющих подходящую матрицу.
4. Сжимаем ручки пресс-клещей до щелчка.
5. Отпускаем ручки пресс-клещей и вынимаем обжатый проводник из пазов их матрицы.

Опрессовка проводников гильзами производится по аналогичному принципу. Предварительно необходимо определиться с тем, каким образом будут вставляться провода в гильзу – встык (навстречу друг другу) либо с одной стороны гильзы. Контакты, обжатые неизолированными гильзами, следует заизолировать специальными термоусадочными трубками для проводов.

Изоляция проводов термоусадкой

Термоусадочные трубки изготавливаются из полимерного материала, сжимающегося при воздействии на него высокой температуры. После усадки такая трубка плотно облегает изолируемый проводник, образуя надежное покрытие.

Термоусадочная трубка

Достоинства термоусадки в сравнении с другими способами для изоляции проводов:

• простота монтажа;
• исключение возможности смещения изоляционного слоя;
• обеспечение дополнительной механической прочности, а также защиты для проводника;
• долгий срок службы;
• герметичность покрытия.

Размеры термоусадочных трубок

Основным параметром размера термоусадки для проводов является внутренний диаметр трубки до усадки. Иногда маркировка термоусадочных трубок предполагает обозначение через дробь диаметра после усадки либо коэффициента, по которому определяется этот диаметр.

Важно! Наиболее распространенным является коэффициент усадки 2:1, обозначающий, что после температурного воздействия термоусадочная трубка сожмется в 2 раза. Однако встречаются и термоусадочные трубки с коэффициентом усадкидо 6:1.

Термоусадочные трубки для проводов европейского производства выпускаются типовыми диаметрами в пересчете на метрическую систему (в оригинале диаметры измеряются в дюймах) 1,6 мм, 2,4 мм, 3,2 мм, 4,8 мм, 6,4 мм и т.д.

Российские, а также азиатские производители выпускают изделия с шагом диаметра 0,5 мм и 1 мм.

По толщине стенок после усадки различают тонкостенные и толстостенные трубки.

Толщина стенок первых после воздействия высокой температуры составляет не более 1 мм. Обычно коэффициент усадки у таких трубок составляет от 2:1 до 4:1.Клеевого слоя, обеспечивающего повышенную герметичность изоляции, они не имеют.

Толстостенные термоусадочные трубки имеют послеусадочную толщину стенок от 1,5 мм до 4,5 мм, их коэффициент усадки может достигать 6:1, а внутренний слой зачатую является клеевым.

Термоусадочные трубки продаются нарезкой по 1 м либо мотками с длиной намотки кратной 25 м.

Как работать с термоусадкой

Для того, чтобы изолировать проводник методом термоусадки, не требуется каких-либо специальных навыков или приспособлений. По сути, вам понадобится только острый нож либо ножницы, а также источник теплоты, например, обычная зажигалка. Диаметр термоусадочный трубки подбирается таким образом, чтобы в трубку до усадки можно было свободно продеть проводник. Диаметр после усадки должен быть меньше диаметра сечения проводника.

Алгоритм изоляции провода термоусадкой.

1. Отрезаем кусок трубки необходимой для покрытия оголенной части проводника длины с учетом коэффициента продольной усадки, который обычно составляет 5-10%. На срезах не должно быть зазубрин или неровностей – это может негативно сказаться на качестве изоляционного слоя.
2. Отрезок трубки надевается на провод до того, как осуществляется соединение, которое он будет изолировать.
3. После монтажа соединения отрезок термоусадочной трубки помещается в предназначаемое для него место.
4. Нагрев изоляции осуществляется предельно равномерно от середины трубки к ее краям (на небольших отрезках возможен нагрев от одного края к другому), это позволит избежать чересчур большой продольной усадки, а также убережет от возникновения пузырьков воздуха под слоем изоляции.

Термоусадка

Как обжать наконечники для проводов без инструмента

Напоследок немножечко вредных советов. Если вы задумываетесь над вопросом, как обжать наконечники для проводов без специализированного инструмента, то для этого существует ряд способов. Однако имейте в виду, что не один из них не гарантирует надежного соединения,а ответственность за последствия таких работ будете нести только вы сами.

Можно попробовать «обжать» провод наконечником при помощи кернера – стержня круглого сечения, один конец которого заточен под конус. В крайнем случае, вместо него можно использовать гвоздь большого размера. Наконечник со вставленным в него проводником укладывается на плоскую жесткую поверхность, а кернером посредством аккуратных равномерных ударов молотка в нем делаются точечные вмятины с двух сторон.

Кроме того, вы можете соединить конец провода с наконечником посредством пайки. Данный способ нельзя назвать обжатием, однако он относительно прост и надежен в своем исполнении. Конец провода и внутреннюю поверхность наконечника следует предварительно залудить, а в верхней части последнего необходимо просверлить небольшое отверстие. Далее конец кабеля заводится внутрь наконечника, а получившаяся конструкция обматывается слоем стекловолоконной ленты.

После этого необходимо осуществить подогрев соединения газовой горелкой, иначинать заливать внутрь через проделанное отверстие расплавленное олово. При равномерном прогреве оно будет беспрепятственно протекать внутрь и проникать между жилами проводника и стенками наконечника, а слой стекловолокна не даст олову вытечь наружу.

Изготовление собственных кабелей для аккумуляторов

Инструмент низкого качества — гидравлический обжимной инструмент для грузовых перевозок

После многих запросов я добавил свой опыт работы с гидравлическим обжимом Harbour Freight. Я могу резюмировать это двумя словами, очень плохо … .. Читайте дальше, если хотите , почему стоит за моим обзором…. (подмигивает)

Давайте не будем неправильно истолковывать мой обзор выше. Нельзя сказать, что китайцы не могут делать что-то правильно, они, безусловно, могут , и они делают каждый день , но когда вы отправляете товары участникам, предлагающим самую низкую цену, вы часто получаете то, за что платите, поскольку это случай здесь.

Этот инструмент стоил 59,99 доллара и примерно столько же стоил гофрокороб для его доставки.

Давайте найдем что-нибудь в открытом доступе, мне нравится Harbour Freight Tools, для некоторых вещей . Я никоим образом не осуждаю их продукцию… Недавно я купил коробки с нитриловыми перчатками за 1/3 от того, за что я могу их купить в моем местном хозяйственном магазине, и они были того же самого бренда. Мне нравятся их наборы гаечных ключей, потому что я теряю много гаечных ключей и считаю их одноразовыми. HFT хорош для многих вещей, и они действительно служат цели.Вы не можете отнять у них этого.

Этот инструмент, однако, не принадлежит их лучшим продуктам.

1- Размеры кристалла явно взяты из мифического китайского стандарта для подсобных помещений. Это матрицы размером , а не AWG. Повторяю, это матрицы размером , а не AWG, несмотря на то, что они обозначены соответствующим образом. Это не только ложных , но и вопиющих ложных . Они такие плохие и так неправильно маркированы, я подозреваю, что какая-то бедняжка в грязной темной комнате без подключения к Интернету на самом деле сделала это после жалоб американских клиентов на то, что матрицы не имеют размера AWG?

2- Очевидно, что в более ранних моделях этого инструмента они изначально были обозначены в стандарте MCM.Теперь я вижу встречу в HFT tools; « О да, мы можем исправить это, просто перемаркировав матрицы MCM в AWG. “. Извините, HFT, это не так …

3- Даже если вы обнаружите исправную матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент / плашки , умеренно магнитные , но не настолько близко, чтобы они не выпали и не потерялись. HFT не даст вам замены и . Пробовал ..

4- Матрицы ужасно обработаны , даже если они обработаны по мифическому стандарту из искусственной проволоки …

5- Может кто-нибудь ПОЖАЛУЙСТА, сказать китайцам, что в реальном мире нет ТАКОГО провода AWG как 7 GA …….. Черт возьми!

Как обжимать провода

Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать, пока клемма не останется на проводе.Верно?

Не совсем так.

Один неудачный обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

Мы собрали три простых шага для получения идеального обжима:

1. Подготовка
2. Обжим
3. Осмотреть

Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

Как обжать клеммы за 3 шага

Шаг 1: Подготовка

Не пропустите подготовку! Подготовка настраивает ваш обжим на успех.Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Настройте инструмент соответствующим образом и зачистите провод.

После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны — это может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях.

Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к несоответствию обжима указанным спецификациям и стать причиной потенциальной поломки.

Многим клиентам нравится использовать обжимные инструменты с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, обеспечивая визуальное подтверждение того, что вы используете правильную полость для калибруемого провода, который вы обжимаете.Наконец, они не позволяют открывать обжимные губки до тех пор, пока вы не достигнете нужной высоты обжима.

После завершения обжима пора проверить надежность соединения.

Шаг 3. Осмотрите

Вы приложили все усилия, чтобы подготовить и правильно обжать, поэтому завершите это тестированием или осмотром, чтобы убедиться, что ваше соединение надежно.

Есть три различия между хорошими и плохими обжимами:

1. Место обжима
2. Сжатие прядей
3. Пустоты между прядями

Начните с визуального осмотра зажимов с помощью лупы на предмет каких-либо явных дефектов.

Обжим проводника должен быть отцентрирован на корпусе проводника, чтобы обеспечить равномерное давление по всей длине корпуса.

Убедитесь, что жилы провода не заходят за язычок наконечника или клеммы.

Убедитесь, что провода либо на одном уровне с концом гильзы проводника, либо чуть-чуть выходят за гильзу.

Затем используйте микрометр для обжима, чтобы измерить высоту и ширину обжима. Измеряя высоту обжима обжимных клемм в центре цилиндра с проводом и в центре изоляционного цилиндра, убедитесь, что обжим находится в пределах диапазона, указанного производителем.Это измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно неразрушающее.

И наконец — и сохраните этот тест только для образца обжима — используйте тестер натяжения проволоки, чтобы убедиться, что обжим выдерживает предел прочности на разрыв, указанный производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете спецификации.

Выполните указанные выше действия, и вы получите идеальный обжим.

Покупайте наши обжимные инструменты от Molex и другие товары на WaytekWire.com.

Обжимные медные кабельные наконечники Обжимные медные кабельные наконечники | Arc-Zone.com [LEN-L-]

Обжимной кабельный наконечник (выберите размер провода в раскрывающемся меню выше)

Медные кабельные наконечники с проушинами из прецизионных медных трубок. У них есть удлиненный корпус, который позволяет легко паять или прикреплять насадки или опрессовки. Отверстия под шпильки сделаны специально для сварочных аппаратов / кабелей питания, морских судов, электромобилей, жилых автофургонов, аккумуляторов солнечной энергии.Расширяющиеся концы позволяют легко вставить многожильный медный кабель в наконечник для надежного положительного соединения.

Цена и продажа отдельно.

Луженые и медные наконечники для обжима или припоя для кабелей и концов проводов аккумуляторной батареи
