Как измерить силу тока мультиметром

Данный прибор считается незаменимым и даже необходимым атрибутом каждого радиолюбителя. С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора довольно много, различаются они точностью замеров и своей функциональностью.

Содержание:

Как работать
Измеряем силу тока
Проверяем зарядку в аккумуляторе
Проверяем автомобильный генератор
Блок питания

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:

Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания – батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью пользуются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными – аккумулятор, батарейка и даже обычная комнатная розетка. Такой вопрос не совсем правильный, и этому есть причина – для источника питания определить силу тока не представляется возможным, так как такой показатель определяется только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр. Примерная схема будет выглядеть таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью.

Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет.
Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

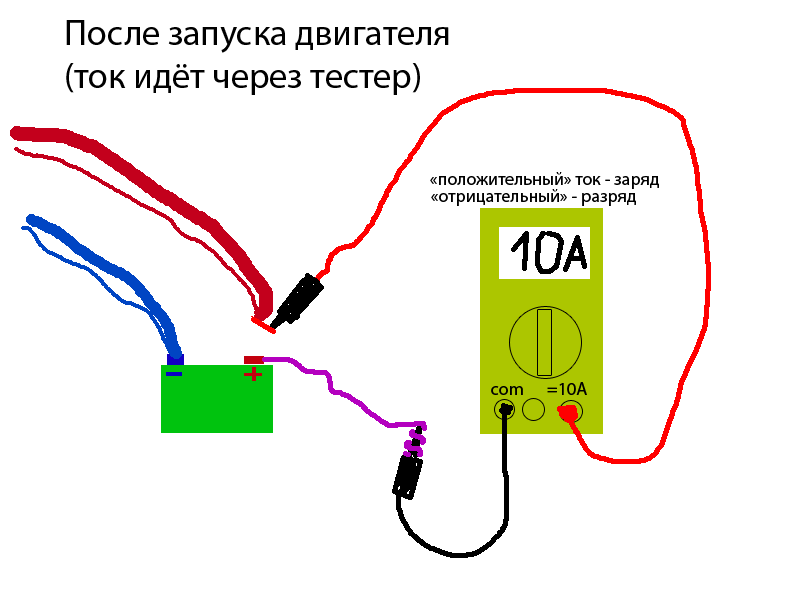

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, и если является неисправным, то одного аккумулятора для долгих поездок вам не хватит. Разберемся, как проверить напряжение на генераторе.

Чтобы выполнить все правильно, придется выполнить несколько операций по проверке:

щеток и колец;
диодного моста;
регулятора напряжения;
статорного устройства;
ротора:

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство и, что самое важное – абсолютно безопасное.

Его вполне можно собрать своими руками, имея в распоряжении трансформатор и другие нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается не устанавливать, просто показатель данной величины на блоке придется замерять при помощи мультиметра.
Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверять практически все приборы автомобиля на работоспособность, настраивать автолюбительские конструкции.

Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его применять не следует – однозначно перегорит.

Как измерить ток в розетке мультиметром

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.

Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание. Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.

Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1. В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки — нулю.

5. Теперь можно включать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U, значит I=P/U или ток=100 Вт / 220 В=0, 45А

При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Измерение тока с помощью мультиметра — ElectronicsHub

Скорость движения электронов, т. е. ток в проводнике, измеряется с помощью амперметра. Чтобы выполнить измерение тока с помощью амперметра, цепь должна быть разомкнута, а затем метр вставлен последовательно или в линию с цепью, как показано на рисунке.

Это означает, что амперметр должен быть подключен на пути прохождения тока, где ток измеряется. Эти счетчики могут быть монтируемыми на панель или переносными счетчиками. В этой статье мы будем иметь дело с портативным амперметром, который является частью мультиметра.

Краткое описание

Измерение тока с помощью мультиметра

Мультиметром можно измерять как переменный, так и постоянный ток, подключив его последовательно к цепи, в которой измеряется ток при условии, что ток в этой цепи ограничен или контролируемые нагрузкой или соответствующими значениями сопротивления.

Следует отметить, что амперметр является прибором с низким сопротивлением, и обычно импеданс составляет менее 0,1 Ом. Если счетчик подключен параллельно к источнику питания по незнанию, это низкое сопротивление только ограничивает ток, протекающий через счетчик.

Предположим, что этот счетчик с сопротивлением 0,1 Ом подключен к источнику питания 240, ток будет около 2400 А (240/0,1 = 2400 А). Этот большой ток приведет к разрушению амперметра.

Таким образом, амперметр должен быть включен последовательно или в линию с цепью, в которой измеряется ток. Вот почему амперметры также называют встроенными амперметрами.

Измерение тока с помощью аналогового мультиметра

Работа аналогового амперметра такая же, как и у измерителя PMMC. При этом резистор помещается поперек движения счетчика, называемого шунтом, который ограничивает величину тока, проходящего через счетчик. Поскольку движение счетчика подключено параллельно с шунтом, напряжение, приложенное к счетчику, равно падению напряжения на шунте.

Таким образом, счетчик будет давать показания полной шкалы, когда через шунт протекает номинальный ток, как показано на рисунке ниже. И, следовательно, значение шунта будет варьироваться в зависимости от желаемого показания полной шкалы амперметра.

Многие амперметры или мультиметры предназначены для работы более чем в одном диапазоне, т. е. позволяют использовать несколько шкал в одном метре. Этого можно добиться, подключив к счетчику различные шунты.

Поворотный переключатель последовательно с этими шунтирующими резисторами подключает требуемый шунт через счетчик в зависимости от измеряемого диапазона, как показано на рисунке. Опять же, значения этих шунтов рассчитываются в зависимости от показаний полной шкалы диапазона (аналогично показаниям одиночных шунтирующих счетчиков).

Для измерения переменного тока аналоговый мультиметр состоит из схемы диодного выпрямителя, которая преобразует переменный ток в соответствующий постоянный ток. Однако этот диод имеет определенное напряжение включения, которое влияет на измерения малых токов (из-за искажения при отклонении шкалы в сторону низкого напряжения).

Это одна из причин, по которой в аналоговых мультиметрах ограничены диапазоны переменного тока, в то время как некоторые измерители не могут измерять переменный ток.

Перед измерением тока с помощью мультиметра необходимо учитывать следующее

Ручка выбора диапазона для ручки настройки тока
Форма постоянного или переменного тока
Ожидаемый диапазон тока
Положение красного щупа для измерения постоянного и переменного тока

Процедура измерения постоянного тока с помощью аналогового мультиметра

Вставьте красный и черный щупы в мультиметр в соответствующие гнезда, в зависимости от измерения очень высокого или очень низкого тока. В некоторых измерителях слот символа «мА» указывает на измерения слабого тока, а слот символа «А» указывает на измерения сильного тока. Текущие значения некоторых счетчиков печатаются непосредственно в соответствующих слотах. Красный щуп должен быть вставлен в эти слоты, а слот с символом «COM» является отрицательным (или черным) слотом щупа.

Установите переключатель диапазона на тип измерения постоянного тока, а также выберите ожидаемый диапазон. Всегда лучше обеспечить максимальный диапазон измерения, чем ожидаемый, потому что мы также можем уменьшить диапазон позже, если это необходимо. Это позволяет избежать ненужной перегрузки, которая может повредить счетчик.
Отключите питание цепи, в которой измеряется ток. И разорвите цепь, чтобы подключить счетчик последовательно к цепи тока при условии, что к этой цепи подключена нагрузка.

Подсоедините красный щуп к положительной стороне (истоку) клеммы, а задний щуп — к другой стороне (стороне нагрузки или концу, отделенному от положительной стороны) клеммы. Измеритель даст отрицательное отклонение, если датчики подключены в обратном порядке.
Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.
Не забывайте менять положение зондов после завершения текущего чтения. А также поверните селекторный переключатель в положение максимального напряжения. Это уменьшит вероятность случайного подключения счетчика к нагрузке в следующий раз, когда мультиметр находится в режиме амперметра.

Таким образом, можно избежать повреждения счетчика.

Процедура измерения переменного тока с помощью аналогового мультиметра

Измерение переменного тока аналогично измерению постоянного тока, как указано выше. Между измерением переменного и постоянного тока нет большой разницы; однако некоторые из необходимых шагов для проведения измерений переменного тока приведены ниже.

Вставьте красный щуп в гнездо мА или А в зависимости от диапазона измеряемого переменного тока. Вставьте черные щупы в разъем COM.
Установите переключатель диапазона в положение переменного тока и выберите максимальный диапазон для измерения тока.

Отключите подачу питания на цепь и убедитесь, что выделен путь тока (т. е. фаза цепи), на которой измеряется ток, чтобы подключить счетчик в линию с цепью.
Подсоедините красный щуп к стороне источника фазовой клеммы, а обратный щуп — к другой стороне фазовой клеммы.
Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.

Аналоговые счетчики снабжены регулировочным винтом для установки положения стрелки на ноль. Поэтому убедитесь, что стрелка должна находиться в нулевом положении, когда показания приближаются к измерению. Если нет, отрегулируйте соответственно.

Измерение тока с помощью цифрового мультиметра

Цифровые мультиметры представляют собой широко используемые портативные измерительные приборы, которые обладают расширенными функциями по сравнению с аналоговыми измерителями, такими как автоматическая полярность, автоматическое обнуление, автоматический выбор диапазона и автоматическое отключение.

Этот мультиметр подключен к проводу или компоненту путем разрыва цепи части для измерения тока. Большинство цифровых мультиметров имеют несколько портов для различных диапазонов измерения тока.

Для измерения тока (переменного или постоянного) с помощью цифрового мультиметра внутренняя схема сначала преобразует ток на входе в напряжение для использования АЦП. Это обеспечивается серией коммутируемых резисторов, также называемых шунтами. Согласно закону Ома, эти шунты определяют напряжения, пропорциональные измеряемым входным токам.

Переменный ток измеряется тем же методом, что и для шунтов, за исключением того, что напряжение на шунте направляется на цепь выпрямителя переменного тока в постоянный, а затем передается на АЦП.

Измерение постоянного/переменного тока с помощью цифрового мультиметра

Подключите отрицательный провод щупа (черный щуп) к разъему COM, а положительный щуп (красный щуп) к очень низкому (мА или мкА) проводу. или очень высокий диапазон тока (A) в зависимости от более высокого диапазона измеряемого тока.
Предположим, что счетчик состоит из разъемов 200 мА и 10 А, подключите красный щуп к разъему 200 мА для измерения тока не более 200 мА, с другой стороны, подключите красный щуп к разъему 10 А для измерения тока не более 10 А.
Установите тип тока переменного или постоянного тока.
Установите селекторный переключатель диапазона в желаемый диапазон, обеспечивающий наибольшую чувствительность, или просто выберите высокий диапазон, чтобы позже мы могли уменьшить шаг, если это необходимо (некоторые цифровые мультиметры имеют автоматические измерители диапазона, поэтому нет необходимости устанавливать диапазон).
Выключите цепь и прервите ее в точке, где должны быть сняты показания.
Подсоедините красный щуп к более положительному полюсу, а черный щуп к более отрицательному полюсу цепи.
Включите источник питания и отрегулируйте диапазон тока до более близкой цифровой формы.
Если счетчик показывает «OL», это указывает на ситуацию превышения диапазона, и, следовательно, селекторный переключатель, т. е. диапазон, необходимо отрегулировать соответствующим образом.
Если счетчик установлен на 200 мА (подключение датчика), это означает, что максимальный входной ток, допустимый счетчиком, составляет 200 мА. Если ток превышен, предохранитель счетчика будет уничтожен. Кроме того, когда счетчик установлен на 10 А, максимальный ток составляет 10 А, для которого не предусмотрена защита предохранителем.

Меры предосторожности

Никогда не оставляйте мультиметр в положении амперметра после измерения тока.
Не проверяйте более высокие токи, чем максимальный ток, измеренный мультиметром, в соответствующих диапазонах, т. е. в мА, а также в диапазоне А.

Измерение тока токоизмерительными клещами

Эти токоизмерительные клещи либо состоят из зажимных щупов, либо встроены в измерительные клещи (автономный инструмент), как показано на рисунке.

Могут возникнуть трудности с размыканием цепи для подключения линейного амперметра для измерения тока. Новый тип измерительного прибора, решающий эту проблему, — токоизмерительные клещи, которые поставляются с токоизмерительными клещами и мультиметром. Эти токоизмерительные клещи либо состоят из токоизмерительных щупов, либо встроенных зажимов на самом измерителе (автономный инструмент), как показано на рисунке.

Самый безопасный и простой метод измерения тока – это метод клещевого щупа, чем разрыв цепи. Вокруг каждого провода возникает магнитное поле, когда по нему проходит ток. Когда ток увеличивается, магнитное поле также увеличивается.

Накладной датчик измеряет эту напряженность магнитного поля и преобразует ее в соответствующее значение тока. Измерительный прибор с накладными щупами может измерять как малые токи, так и очень большие токи в диапазоне от менее 1 А до 2000 А (в зависимости от производителя).

Можно подключить датчики тока в качестве входных данных для цифрового мультиметра, работающего как вольтметр, для определения тока. Выход этого пробника представляет собой напряжение, пропорциональное измеряемому току.

Показания напряжения на счетчике должны быть преобразованы в ток с использованием коэффициента преобразования тока. Эти токоизмерительные клещи могут быть аналогового или цифрового типа. И они зажаты вокруг только одной из строк.

Процедура измерения тока с помощью клещей

Определите, измеряют ли клещи переменный или постоянный ток, или и то, и другое, и определите тип тока, измеряемый этим измерителем.
Подсоедините черный провод зажима к разъему COM, а красный — к разъему mA или A при условии, что зажим генерирует выходной ток. Некоторые аксессуары для зажимов производят выходное напряжение; в таком случае подключите красный щуп к разъему V.
Установите селекторный переключатель на форму постоянного или переменного тока в случае фиксации выходного тока или на форму напряжения постоянного или переменного тока в случае фиксации выходного напряжения.
Регулирует диапазон тока или напряжения до максимального значения или до диапазона, соответствующего ожидаемому максимальному диапазону.
Подсоедините счетчик к измеряемой цепи и снимите показания.
Рассчитать показания счетчика на основе коэффициента масштабирования клещей.

Убедитесь, что измеритель зажат вокруг одной из линий. Если измеритель зажат вокруг двух или более линий, магнитные поля проводов компенсируют друг друга, и тогда счетчик показывает ноль. (Иногда измеритель показывает очень большой ток в зависимости от полярности отдельных магнитных полей).

Как использовать мультиметр для измерения силы тока

В наши дни существует так много электронных гаджетов и устройств, предназначенных для самых разных целей. Общим фактором является то, что все они питаются от электричества. Последний бывает двух видов: постоянный ток (DC) и переменный ток (AC). Возможность измерения этих токов имеет решающее значение для выявления проблем в электронной схеме или устройстве. Мы покажем вам, как измерить ток с помощью цифрового мультиметра.

Понимание тока простыми словами

Электрический ток легко понять с помощью аналогии с системой потока воды внутри здания, где вода перекачивается из земли в верхний резервуар, а вода течет обратно в землю. через трубы. Электрическая система очень похожа: по цепи вместо воды перемещаются электроны. Другие компоненты электрической системы также можно визуализировать с помощью той же модели.

Сходства между обеими системами

Положительная клемма источника питания (например, батареи) аналогична уровню верхнего бака, а отрицательная клемма — уровню земли. Эта разность потенциалов между обеими клеммами называется напряжением и измеряется в вольтах, сокращенно «В».

Чем выше бак, тем больше давление воды. Точно так же, чем выше разность потенциалов между клеммами батареи, тем больше электрическое напряжение (напряжение). Именно это напряжение управляет током в цепи. Чем больше напряжение, тем больший ток циркулирует в цепи. Ток измеряется в амперах, сокращенно «А».

Напряжение измеряется на клеммах источника питания (аналогично измерению высоты верхнего бака). Ток измеряется внутри контура (аналогично измерению воды расходомером). Ток измеряется с помощью амперметра, который входит в состав мультиметра.

Возможности мультиметра для измерения тока

Цифровой мультиметр имеет ЖК-дисплей, поворотный переключатель и порты для подключения проводов датчика. Обычно он питается от батареи 9V. Два датчика должны быть подключены к соответствующим портам в зависимости от типа измерения. Черный щуп подключен к COM (сокращение от «общий»), соединенному с землей. Что касается красного щупа, то для малых токов используется порт мА; для больших токов используется порт 10А.

Для 10 А предупреждение на нашем мультиметре показывает «БЕЗ ПРЕДОХРАНИТЕЛЯ 10 А МАКС. В течение 10 СЕКУНД МАКС» (у вас может отличаться). Это означает, что мультиметр может выдерживать постоянный ток 10 А в течение максимум 10 секунд, прежде чем провода внутри станут достаточно горячими и, возможно, расплавятся.

Измерение тока, потребляемого электронными компонентами постоянного тока

Тестовая плата оснащена аккумуляторной батареей, светодиодами, зуммером, низкоскоростным двигателем и высокоскоростным двигателем. Используя переключатели, каждый из них будет включен по очереди для измерения тока.

Это принципиальная схема тестовой платы. Ток можно измерить, подключив мультиметр последовательно к любой части цепи.

Для удобства щупы подключены ближе к батарее. Это поможет измерить ток, когда какой-либо или все переключатели включены. Черный щуп подключается к отрицательной клемме аккумулятора, а красный щуп подключается к другому проводу, образуя последовательную цепь.

Прежде чем приступить к измерению тока с помощью мультиметра, целесообразно получить приблизительную оценку тока, который будет измеряться. Это необходимо, поскольку красный щуп необходимо подключить к правильному порту мультиметра.

Для оценки посмотрите характеристики компонента. Например, если двигатель постоянного тока 5 В имеет номинальную мощность 0,5 Вт:

Ток = мощность / напряжение
Ток = 0,5 / 5
Ток = 0,1 А = 100 мА

Теперь, когда у вас есть приблизительное значение ток, подключите провод к обычному порту мА и установите поворотный переключатель мультиметра на 200 мА.

На практике, однако, быстрее начать с более высокого значения на поворотной шкале мультиметра и перейти к более низким значениям для точности. Если у вас нет доступа к спецификации электронного компонента, это то, что вы должны сделать. 9Известно, что светодиоды 0003

потребляют мало энергии, поэтому мультиметр настроен на измерение тока в миллиамперах (мА). При измерении два ярких светодиода потребляют всего 7,43 мА.

Точно так же зуммеры не потребляют много энергии. Это еще более экономно при 2,04 мА.

Измерение тока низкоскоростного двигателя показывает 0,37 А (370 мА). Обратите внимание, что порт мультиметра и поворотный переключатель были изменены на 10 А.

Высокоскоростной двигатель, как и ожидалось, потребляет еще больше при 0,53А (530мА).

Измерение переменного тока

В отличие от постоянного тока, переменный ток (AC) не находит широкого применения в низковольтной электронике. По этой причине многие мультиметры не имеют амперметра переменного тока. Но для тех, кто это делает, измерение переменного тока похоже на процесс постоянного; однако поворотный переключатель должен быть установлен на AC.

Измерение тока в устройствах переменного тока

Основным преимуществом переменного тока являются минимальные потери мощности при передаче на большие расстояния. Напряжение переменного тока понижается с помощью трансформаторов и подается на электроприборы. Небольшие бытовые приборы преобразуют ток в постоянный и используют его (например, зарядные устройства для телефонов и ноутбуки). Более крупные приборы используют переменный ток напрямую (например, водонагреватели и двигатели).

Напряжение, подаваемое на эти устройства, варьируется от 120 до 230 В в зависимости от стандартов, принятых в разных странах. Важно отметить, что эти напряжения достаточно высоки, чтобы вызвать травму или даже поставить под угрозу жизнь человека, если обращаться с ними без надлежащих мер предосторожности. Поскольку ток измеряется внутри цепи, настоятельно НЕ рекомендуется использовать мультиметр при измерении переменного тока высокого напряжения.

Вы можете использовать токоизмерительные клещи для измерения переменного тока. Счетчик использует электромагнитное поле переменного тока для измерения тока, и ему не нужно контактировать с проводом, поэтому он безопасен. Зажим необходимо поместить вокруг провода, и показания будут отображаться; он может измерять токи до 1000А.

Изображение с Amazon.com

Однако с токоизмерительными клещами есть одна проблема. Для получения показаний зажим должен быть размещен вокруг только одного провода. Но шнуры питания приборов обычно представляют собой связку из трех проводов (фаза, нейтраль и земля). Таким образом, настенный амперметр идеально подходит для измерения токов в электроприборах.

Изображение с Amazon.com

Измерение и контроль тока в 5-вольтовых гаджетах

Многие современные гаджеты питаются от 5-вольтовых USB-адаптеров и блоков питания. Полезно измерить ток, чтобы понять жизненно важные функции, например, чтобы не перезарядить аккумуляторы во время зарядки. Это можно сделать с помощью обычного мультиметра: можно использовать удлинитель USB, снять гильзу, обрезать плюсовой провод, затем подключить его концы к щупам мультиметра и измерить ток. Однако это громоздкое решение.

Проще всего использовать USB-мультиметр, специально предназначенный для измерения двух важных параметров: напряжения и тока. Просто подключите его в линию, и показания будут отображаться с перерывами.

Счетчик простой, но опять же очень полезный гаджет. Допустим, вы покупаете новый iPhone Pro Max 14 без официального зарядного устройства Apple. Вы покупаете стороннее зарядное устройство отдельно, доверяете наклейкам и подключаете его. Что будет дальше, зависит от того, насколько вам повезет. Возможные результаты колеблются между звуковым сигналом и бумом.

Разумнее будет проверить адаптер, прежде чем подключать его к дорогому телефону. Если есть проблема, самое худшее, что может случиться, это то, что взорвется недорогой USB-метр, а не ваш телефон стоимостью более 1000 долларов.

Вы также можете использовать USB-метр для проверки портов компьютера и убедиться, что напряжение в норме и сила тока достаточна для питания периферийных устройств, таких как жесткий диск USB.

USB-метр также можно использовать для непрерывного мониторинга. Телефоны, не оснащенные светодиодными индикаторами зарядки, необходимо проверить, включив экран, чтобы убедиться, что зарядка завершена. USB-амперметр показывает непрерывный ток, протекающий по цепи. Высокое значение тока означает, что телефон все еще заряжается; низкий означает, что зарядка завершена.

Одноплатные компьютеры, такие как Raspberry Pi, также питаются от USB 5 В. Производительность Pi напрямую зависит от качества блока питания. Вы можете заметить мигание красного индикатора на плате Pi, что указывает на неподходящий источник питания. С помощью USB-мультиметра вы можете контролировать напряжение и ток, подаваемые на Pi, корректировать источник питания и добиваться максимальной производительности.
