Какой провод идёт на индукционную плиту?
Статьи › Чем отличается › Чем отличается индукционная плита от электрической?
Но чтобы выполнить подключение индукционной варочной панели, нам понадобятся электромонтажные и установочные материалы, которые рассчитаны на мощность до 8 кВ: силовой 3х жильный кабель и соединительный провод с жилами сечением 6 мм². Подойдет кабель ВВГ-П или ВВГ 3х6, а также провод ПВС 3х6.
- Какой провод подойдет для индукционной плиты?
- Какая должна быть розетка для индукционной плиты?
- Что будет если неправильно подключить индукционную плиту?
- Какой должен быть адаптер для индукционной плиты?
- Какой кабель нужен для подключения плиты?
- Что такое NYM кабель?
- Почему нельзя ставить обычную кастрюлю на индукционную плиту?
- Что будет если положить магнит на индукционную плиту?
- Какой металл нельзя ставить на индукционную плиту?
- Какой расход электричества у индукционной плиты?
- Как использовать обычную сковородку на индукционной плите?
- Сколько стоит адаптер для индукционной плиты?
- Что такое провод ввг п?
- Можно ли использовать адаптер для индукционной плиты?
- Что нужно для индукционной плиты?
- Какой провод идет на варочную поверхность?
- Чем силовая розетка отличается от обычной?
- Можно ли подключить электрическую варочную панель к обычной розетке?
- Что будет если поставить пустую посуду на индукционную плиту?
- Можно ли перегреть индукционную плиту?
- Почему индукционная плита остается горячей?
- Что может сломаться в индукционной плите?
- Можно ли использовать индукционную плиту без встраивания?
- Почему не работает одна конфорка на индукционной плите?
Какой провод подойдет для индукционной плиты?
Индукционная плита. Какие провода использовать? Согласно рекомендациям большинства производителей, минимальное сечение соединительного кабеля (от коробки с защитой от перенапряжения до пластины) должно составлять: Для 3-фазной установки (400 В) используется кабель сечением не менее 5×2,5 мм2.

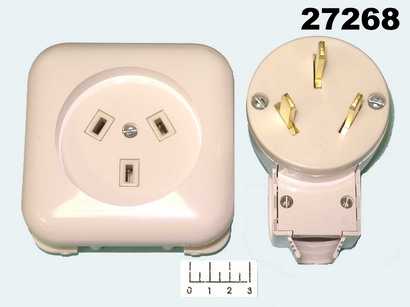

Какая должна быть розетка для индукционной плиты?
Здесь требуется розетка на 20 или 32А, соответствующая ей вилка, а также провод сечением 4-6 кв. мм. Для скрытого монтажа также следует использовать подрозетник, рассчитанный на соответствующую нагрузку. Если обобщить, то вам следует приобрести полный комплект электроустановочного оборудования под данные параметры.
Что будет если неправильно подключить индукционную плиту?
Если неправильно подсоединить провода, эксплуатация варочной поверхности становится небезопасной. Идет пробив напряжения на корпус, в результате чего можно получить сильный удар током. Поэтому перед тем, как включать прибор, необходимо убедиться, что все контакты правильно подключены и закреплены.
Какой должен быть адаптер для индукционной плиты?
Адаптер для индукционных кухонных плит представляет собой диск толщиной 3 мм, состоящий из нескольких слоев. Толстые металлические блины изготовлены по принципу сэндвича и включают ферромагнитные слои либо сделаны из ферромагнитной стали.
Какой кабель нужен для подключения плиты?
В качестве кабеля для подключения плиты от розетки рекомендуем использовать гибкие кабели марок КГ или ПВС. Оптимальная длина кабеля 1,5-2 метра. Для стандартных плит (6 кВт) для 220 В подойдет кабели ПВС 3х4 или КГ 3х4.
Что такое NYM кабель?
Кабель NYM (NUM) — провод предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением до 660В. Он используется для прокладки в сухих и влажных бытовых и производственных помещениях, а также трубах и коммуникационных каналах.
Почему нельзя ставить обычную кастрюлю на индукционную плиту?
Для приготовления на индукционных плитах подходит только специальная посуда, через дно которой будет проходить ток индукции. При использовании другой посуды индукционная плита просто не будет работать.
Что будет если положить магнит на индукционную плиту?
Кастрюля или чайник не притягивают магнит — плита не включится, если поставить их в зону нагрева. В этом и есть «фишка» индукционных поверхностей. Посуда с ферромагнитным дном начинает нагреваться благодаря возникающим между панелью и дном вихревым токам.
Какой металл нельзя ставить на индукционную плиту?
Не подходят алюминий, стекло, медь, керамика, фарфор, латунь. Медь и алюминий пластичные, оставляют пятна, не магнитятся.
Какой расход электричества у индукционной плиты?
21918 кВт/ч.
Как использовать обычную сковородку на индукционной плите?
Использовать любимую посуду, не обладающую ферромагнитными свойствами, на индукционной плите тоже можно — для этого необходимо приобрести специальный переходник в виде плоского стального диска с ручкой. Диск размещается на конфорке индукционной плиты, а сверху ставится турка или любая другая «неиндукционная» посуда.
Сколько стоит адаптер для индукционной плиты?
Адаптер для индукционной плиты со сьемной ручкой d=14 см, Frabosk 7050208. 1 830 р.
Что такое провод ввг п?
ВВГ-П — это силовой плоский кабель, с медной жилой, изоляцией и оболочкой из ПВХ.
Можно ли использовать адаптер для индукционной плиты?
Оставляйте адаптер на плите вплоть до его остывания (но не менее 10 минут после приготовления). Не включать конфорку на максимальную мощность. Можно мыть в посудомоечной машине. Адаптер позволит Вам пользоваться индукционной плитой, не отказываясь от любимой посуды.
Что нужно для индукционной плиты?
Индукционная плита подразумевает использование специальной посуды. Это напрямую связано с принципом работы индукции: устройство плиты подобно трансформатору из уроков физики, только первичной обмоткой является катушка, а вторичной — посуда. Готовить на индукционной плите можно только в посуде с ферромагнитным дном.
Какой провод идет на варочную поверхность?
Подойдет кабель ВВГ-П или ВВГ 3х6, а также провод ПВС 3х6. розетка и вилка, рассчитанные на ток 40 Ампер. Если мощность варочной панели не превышает 7 кВт, то можно использовать электроустановочные изделия на ток 32 А.
Чем силовая розетка отличается от обычной?
Что такое силовая розетка
Силовая розетка выглядит как штепсельный разъём. Изделие способно пропускать электрический ток до 220–380 В. Благодаря этому, можно подсоединить не только стандартные приборы, но и технику, работающую от повышенной мощности.
Можно ли подключить электрическую варочную панель к обычной розетке?
Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А. Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!
Что будет если поставить пустую посуду на индукционную плиту?
Также ничего страшного не произойдет, если включить индукционную плиту и забыть поставить на нее кастрюлю. Без посуды на конфорке нагрева происходить не будет. Упавшая на плиту вилка не активирует процесс образования магнитного поля, так как она намного меньше диаметра конфорки.
Можно ли перегреть индукционную плиту?
Однако в некоторых случаях перегреться может и индукционная плита. Самые распространенные причины: малое количество жидкости в кастрюле, слишком вязкая консистенция блюда, использование посуды слишком большого диаметра или предметов с очень толстым дном.
Почему индукционная плита остается горячей?
Процесс нагрева на варочной поверхности с индукционным типом нагрева происходит за счёт взаимодействия электромагнитной катушки и посуды с ферромагнитным дном. Таким образом сразу нагревается посуда, а не зоны, на которых готовят. Такая технология экономит время и равномерно нагревает блюда.
Что может сломаться в индукционной плите?
К типичным поломкам плит индукционных можно отнести:
- автоматическое отключение панели;
- некорректное отображение сигнала звукового;
- повреждения электронных комплектующих блока;
- не функционирует конфорка/конфорки;
- сбой в работе охлаждающего вентилятора;
- поломка индикатора остаточного тепла;
Можно ли использовать индукционную плиту без встраивания?
Можно ли включать панель, пока ее не врезали в столешницу? Производители категорически не рекомендуют использовать технику до ее полноценной установки, и вот почему. Для нормальной работы прибор должен нормально охлаждаться. Если вы поставите варочную панель на обычный стол или табурет, техника начнет перегреваться.
Почему не работает одна конфорка на индукционной плите?
Если после покупки индукционной панели возникла проблема с одной конфоркой, прежде чем паниковать, стоит проверить, правильно ли выбрана посуда для нее. Когда на плите уже успешно готовится суп, а вторая кастрюлька не нагревается, вполне возможно, что она из материала, который не обладает ферромагнитными свойствами.
Подключение варочной панели к электросети
Подключение варочной панели к электросети
Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать.
Особенности подключения
Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.
Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.
Необходимое оборудование и инструменты
Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:
- • Набор отверток.
- • Пассатижи и кусачки.
- • Острый нож для зачистки изоляции.
- • Электродрель и рулетка.
Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.
Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены. И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.
Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.
Перечень подготовительных работ
Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:
- • Прокладываем электрический кабель от щитка.
- • Подключаем розетку.
- • Подключаем гибкий кабель к ВП и вилку.
- • Проверяем работоспособность подключения.
Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.
Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.
Схема подключения индукционной варочной поверхности
Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.
Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).
Обычные бытовые розетки для подключения данного оборудования использовать нельзя.
В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.
О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.
Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.
Действия, необходимые для подключения панели, будут следующими:
На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину
Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.
Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.
К защитной клемме (заземление) – желто-зеленого цвета.
Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.
Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.
Схемы, выбор кабеля, вилка, розетка
Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.
Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.
В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.
На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».
Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)
Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.
Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.
Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.
Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.
Порядок следующий:
- • Удаляем с провода защитную оболочку.
- • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
- • Коричневую жилу подключаем к L3.
- • Синюю – к 5 минусовой клемме.
Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения
Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.
Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.
Необходимое оборудование и инструменты
Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:
- • Набор отверток.
- • Пассатижи и кусачки.
- • Острый нож для зачистки изоляции.
- • Электродрель и рулетка.
Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.
Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т.д.
Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.
Перечень подготовительных работ
Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:
- • Прокладываем электрический кабель от щитка.
- • Подключаем розетку.
- • Выполняем монтаж автомата, подсоединяем провода.
- • Подключаем гибкий кабель к ВП и вилку.
- • Проверяем работоспособность подключения.
Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи штукатурки.
Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.
В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.
Схемы, выбор кабеля, вилка, розетка
Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.
Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.
В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.
Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)
Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.
Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.
Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.
Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).
Порядок такой:
- • Удаляем с провода защитную оболочку.
- • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
- • Коричневую жилу подключаем к силовой клемме.
- • Синюю – к нейтрали.
- • Желто-зеленую соединяем с «РЕ» (земля).
Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП
Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.
Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.
Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.
Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.
В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.
Кабель, необходимый для установки новой индукционной плиты на существующий кабель духовки
Привет. Нам нужна новая индукционная плита взамен старой газовой.
Новая варочная панель рассчитана на 7,2 кВт. Вместо того, чтобы получить новый провод для поддержки варочной панели, мы подумали о том, чтобы использовать существующий провод духовки для питания как новой варочной панели, так и духовки.
Мощность существующей печи составляет 5,2 кВт.
Существующая газовая плита подключается к отдельной коробке с предохранителем на 3 ампера, поэтому очевидно, что ее нельзя использовать для новой плиты.
Плита подключена к отдельному проводу от блока УЗО, на котором есть выключатель УЗО типа B на 32 А. На кухне есть отдельный выключатель на 45А для отключения питания плиты.
В чем мы не уверены, так это в рейтинге существующего кабеля для духовки, и мы собираемся нанять профессионала, чтобы он посмотрел.
А пока есть простой способ узнать рейтинг? Это очень толстый серый кабель (шириной около 15 мм), а провода внутри него состоят примерно из 6 скрученных медных проводов. Общая толщина комбинированной меди составляет около 3-4 мм. На внешней оболочке провода нет явной маркировки.
Кроме того, какой номинал кабеля мне нужен для поддержки как духовки, так и новой варочной панели? Я пытался разобраться, но потом запутался с «разнообразием (?)»
Я знаю, я сказал, что к нам придет парень, чтобы посмотреть на это, но это так, я вроде как знаю, о чем он говорит !!
Обновление 22 марта
Спасибо за все ответы. Электрик посмотрел и порекомендовал либо модернизацию существующего кабеля и предохранителя, либо новый отдельный кабель от блока предохранителей к собственной распределительной коробке за шкафами, что кажется самым простым вариантом, поскольку его можно провести снаружи, а не под половицами.
3
3 ответа от электриков MyBuilder
Лучший ответ
Служба электробезопасности
Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный обратная связь
Похоже, у вас есть кабель диаметром 6 мм, который без проблем выдерживает 40 ампер.
Обычно вы складываете два элемента вместе, чтобы получить 12,4 кВт (12400 Вт/230 вольт = 53 ампера). В идеале 10-миллиметровый кабель от блока предохранителей был бы лучшим вариантом, но, принимая во внимание разнообразие, вы обычно допускаете постоянное использование 10 ампер, так что это снижает ток до 43 ампер, и тогда вы допускаете около 30% этого (т. е. 30% 43 ампера = примерно 15 ампер), поэтому кабель 6 мм с MXCB на 32 ампера должен подойти, но поговорите со своим электриком и посмотрите, что он скажет.
2014-03-17T18:35:01+00:00
Ответ получен 17 марта 2014 г.
Домашние электрические системы и системы безопасности
Manchester • На сайте с 29 июля 2015 г. • 15 рабочие места, 100% положительный обратная связь
Стандартная цепь для духовки и варочной панели мощностью до 15 кВт представляет собой двойную цепь 6 мм и заземление с автоматическим выключателем на 32 А типа B, что обеспечивает разнообразие (поскольку ваш кухонный прибор не всегда постоянно использует полную мощность из-за термостатического контролируемый)
2015-10-13T13:55:02+01:00
Ответ получен 13 октября 2015 г.
Кевин Кэссиди строительные подрядчики
Аккрингтон • Участник с 16 декабря 2010 г. • 47 рабочие места, 100% положительный обратная связь
Использование разнонаправленных кабелей T+E 6 мм подходит для работы с духовкой и варочной панелью мощностью до 15 кВт в соответствии с руководством по эксплуатации, приложение h5, если это не противоречит инструкциям производителей по установке.
2014-03-17T18:35:01+00:00
Ответ получен 17 марта 2014 г.
Какой размер кабеля использовать для индукционной плиты?
Араби |
Есть несколько вещей, которые следует учитывать при определении размера кабеля для индукционной варочной панели.
Во-первых, это номинальная сила тока варочной панели. Большинство индукционных варочных панелей имеют номинальную силу тока 20 ампер или меньше.
Это означает, что вам понадобится кабель, рассчитанный на ток не менее 20 ампер.
Следующее, на что следует обратить внимание, это номинальное напряжение варочной панели. Большинство индукционных плит имеют номинальное напряжение 240 вольт.
Это означает, что вам понадобится кабель, рассчитанный как минимум на 240 вольт.
Наконец, необходимо учитывать расстояние между розеткой и варочной панелью. Чем дальше розетка, тем большего сечения вам нужно будет использовать кабель.
Общее эмпирическое правило заключается в том, чтобы использовать кабель такого же размера или большего сечения, чем сечение провода автоматического выключателя.
Например, если у вас есть автоматический выключатель на 20 ампер, вы должны использовать кабель на 20 ампер.
При выборе кабеля для индукционной варочной панели важно убедиться, что он соответствует требованиям как по силе тока, так и по напряжению.
Кабель слишком малого диаметра не сможет удовлетворить потребности варочной панели в электропитании и может привести к пожару.
Провода какого сечения мне нужны для индукционной плиты?
При выборе размера провода для индукционной плиты необходимо учитывать несколько моментов.
Во-первых, вам нужно знать мощность вашей индукционной плиты.
Затем вам нужно выбрать провод, мощность которого превышает мощность вашей индукционной плиты.
Например, если ваша индукционная плита имеет мощность 2000 Вт, вам следует использовать провод, рассчитанный на 3000 Вт или более.
Наконец, важно учитывать толщину вашей столешницы и выбирать провод, совместимый как с вашей столешницей, так и с индукционной плитой.
Провода какого сечения вам нужны для варочной панели?
Для большинства варочных панелей требуется 40-амперная цепь, которая может быть обеспечена либо 50-амперной 4-проводной схемой, либо 60-амперной 3-проводной схемой.
Требуемый размер проводки для варочной панели: 8 калибр для медного провода или 6 калибр для алюминиевого провода.
Если варочная панель имеет проводное подключение, рекомендуемый размер кабеля составляет 10 AWG для длины до 150 футов и 8 AWG для длины до 250 футов.
Профессиональные рекомендации по установке могут различаться, поэтому всегда следуйте инструкциям производителя по установке.
Какой блок питания вам нужен для индукционной плиты?
Чтобы правильно выбрать блок питания для индукционной плиты, необходимо знать несколько вещей.
Во-первых, требования к напряжению; большинству индукционных плит требуется источник питания 220–240 В, но для некоторых может потребоваться более высокое напряжение.
