Инженерная помощь расчет площади воздуховодов: Расчет площади воздуховодов и фасонных изделий

Содержание

Расчет площади воздуховодов и фасонных изделий

Прямой участок воздуховода

Площадь воздуховода круглого сечения

Площадь воздуховода прямоугольного сечения

Отвод

Площадь отвода круглого сечения

Площадь отвода прямоугольного сечения

Переход

Площадь перехода круглого сечения

Площадь перехода прямоугольного сечения

Площадь перехода с прямоугольного сечения на прямоугольное

Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина L, мм

S, м2

Тройник

Площадь тройника круглого сечения

Площадь тройника круглого сечения

Площадь тройника прямоугольного сечения

Площадь тройника прямоугольного сечения

Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина L, мм

Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина l, мм

S, м2

Заглушка

Площадь заглушки круглого сечения

Площадь заглушки прямоугольного сечения

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости

Площадь утки со смещением в 2-х плоскостях

Зонты

Площадь зонта островного типа

Длина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота h, мм

S, м2

Площадь зонта пристенного типа

Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота h, мм

Полка c, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

S, м2

Зонты и дефлекторы

Площадь круглого зонта

Площадь дефлектора

Площадь квадратного зонта

Площадь прямоугольного зонта

helpeng.

ru… Инженерная помощь. Вентиляция, отопление, кондиционирование,…. Реформал.

Основные сведения:

Рейтинг:

Адрес:

http://helpeng.ru

О сайте:

Анализ данных helpeng.ru показал, что у этого домена отсутствует рейтинг Alexa, а его посещаемость составляет около 40 тыс. в месяц. Лидирующую позицию по доле трафика занимает Россия (61,1%), а владельцем домена является Private Person.

Заголовок:

Инженерная помощь. Вентиляция, отопление, кондиционирование, водоснабжение, канализация

Мета-описание:

Расчет воздуховодов, радиаторы отопления, площадь воздуховодов, расчет калорифера, увлажнитель воздуха, гидравлический расчет трубопроводов, точка росы.

× × ÐÐ°Ð¿Ð¸ÑˆÐ¸Ñ‚Ðµ…

Рейтинг Alexa

Нет данных

Посетителей в день

1 171

Просмотров в день

3 515

Статус:

Онлайн

Дата последней проверки:

Наиболее популярные страницы домена:

  • Инженерная помощь. Расчет вентиляции, отопления, кондиционирования, ОВ, ВК

    Расчет воздуховодов, радиаторы отопления, площадь воздуховодов, расчет калорифера, увлажнителя воздуха, гидравлический расчет трубопроводов, радиатор отопления

Другие домены этого хостинг-провайдера (Masterhost.

ru is a hosting and technical support organization.):

ds-zdorovie.ru

dian-sport.ru

velo4u.ru

invest-italia.com

remont-rostov-don.ru

scanday.ru

Географическое распределение аудитории для helpeng.ru:

СтранаДоля посетителейРейтинг по стране
Россия61,1%16 437

Информация о домене:

Возраст домена:

11 лет

Владелец:

Private Person

Регистратор:

RD-RU

http://www.ripn. net

Другие домены, которые могут быть вам интересны:

bpbonline.tk

tfs.fibo.vn

russianatom.ru

loaditsoft.com

files.rpc1.org

Определение размеров воздуховодов – метод уменьшения скорости

Метод уменьшения скорости можно использовать при определении размеров воздуховодов. Метод можно обобщить следующим образом:

  1. Выберите подходящие скорости для основного и ответвленного воздуховодов из приведенной ниже таблицы
  2. Найдите размеры основного и ответвленного воздуховодов по расходу воздуха и скорости, используя уравнение. 1 и диаграммы ниже
  3. По скоростям и размерам воздуховода — найти потери давления на трение в главном и ответвлении воздуховодов, используя диаграмму трения ниже
  4. Добавить незначительные динамические потери

Надлежащая скорость

Надлежащая скорость зависит от приложения и окружающей среды. The table below indicate commonly used velocities:

Type of Duct Comfort Systems Industrial Systems High Speed ​​Systems
m/s ftm m/s фтм м/с ftm
Main ducts 4 — 7 780 — 1380 8 — 12 1575 — 2360 10 — 18 1670 — 3540
Main branch ducts 3 — 5 590 — 985 5 — 8 985 — 1575 6 — 12 1180 — 2360
Branch ducts 1 — 3 200 — 590  3 — 5 590 — 985 5 — 8 985 — 1575

Имейте в виду, что высокая скорость вблизи выпускных и впускных отверстий может создавать неприемлемый шум.

Скорости, обычно используемые для различных применений:

  • VAV-боксы среднего давления вверх по потоку: от 2000 до 2500 футов в минуту (10–13 м/с)
  • транспортировка дыма, тумана или очень легких частиц: /s)
  • системы сбора пыли с мелкими частицами: 3500 футов в минуту (18 м/с)
  • Системы сбора пыли с тяжелыми твердыми частицами, такими как металлы: 5000 футов в минуту (25 м/с)

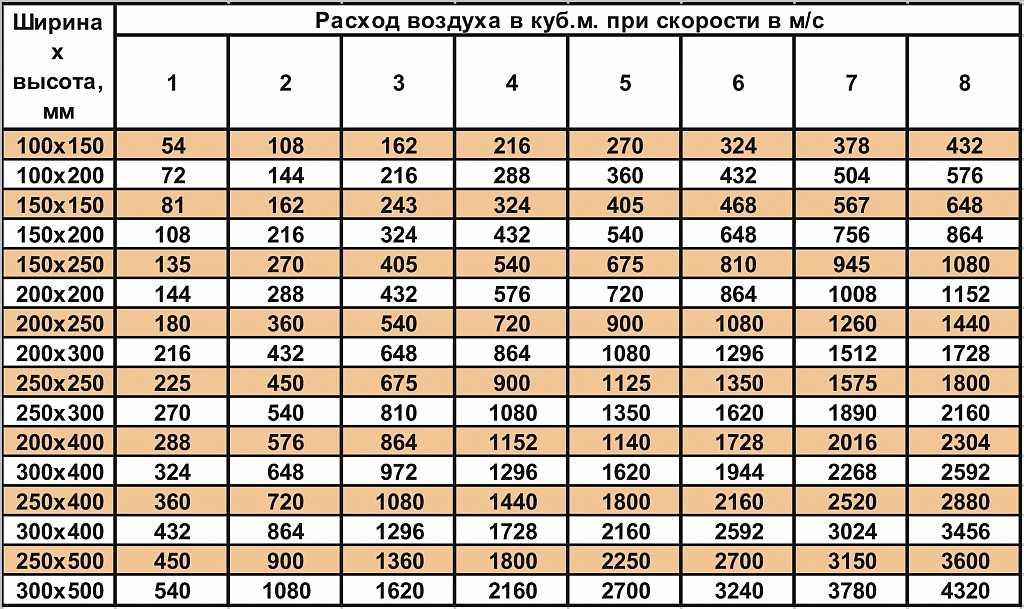

Размеры воздуховодов

Размеры воздуховодов определяются уравнением непрерывности, например:

A = q / v                                       (1)

where

A = duct cross sectional area (m 2 )

q = скорость потока воздуха (M 3 /s)

V = скорость воздуха (м /с)

Альтернативно в Имперских единицах

A I 17617617617. / v I (1B)

, где

A = зона поперечного сечения Duct (SQ.IN.) 333333333333333..0141

v = air speed (fpm)

Frictional Pressure Loss

Estimate friction loss in main and branch ducts from the charts below:

Air Ducts Sizing Spreadsheet Template

Шаблон электронной таблицы для воздуховодов – скоростной метод

Скоростной метод может выполняться вручную или в более или менее полуавтоматическом режиме с помощью приведенного ниже шаблона электронной таблицы.

    9Таблица размеров воздуховодов 0005!

Этот шаблон основан на электронной таблице. Настраивайте секции, потоки воздуха, размеры воздуховодов и незначительные коэффициенты динамических потерь — добавляйте пути потери давления, а также оценивайте и реконфигурируйте систему в соответствии с вашими критериями. Суммируйте потери давления для каждого пути и добавьте потери давления демпфера вручную, чтобы сбалансировать систему.

Здесь можно открыть и скопировать шаблон таблицы Google Docs! Электронную таблицу также можно скачать в виде файла Excel. Используйте меню «Файл» Документов Google в верхней части шаблона.

Вставьте воздуховоды в модель Sketchup с помощью расширения Sketchup Engineering ToolBox

Расчет CFM или скорости по змеевику или в воздуховоде

В этой презентации мы узнаем, как рассчитать общий CFM в секции воздуховода или перемещение по катушке или другому оборудованию. Затем мы узнаем, что происходит со скоростью, когда мы пытаемся уменьшить наши воздуховоды без уменьшения или CFM.

Если вы предпочитаете смотреть видео этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Расчет CFM Видео

Вот формула, которая используется для расчета CFM или скорости.

CFM = скорость x площадь

CFM, что означает «кубические футы в минуту» = скорость, которая отображается в «футах в минуту», умноженная на площадь, которая отображается в «квадратных футах».

Кубический фут воздуха представляет собой срез воздуха размером один фут на один фут и глубиной в один фут, который может выглядеть как этот куб.

Например, чтобы определить, сколько CFM прошло через секцию воздуховода, мы можем сделать следующее. Сначала измерим ширину и высоту воздуховода. Допустим, это было 36 «x 24». Затем мы могли бы использовать какую-либо форму анемометра, чтобы получить среднее значение скорости по сечению воздуховода. Допустим, показание скорости составляет 450 футов в минуту. Теперь мы можем определить количество CFM, протекающего через этот участок воздуховода, используя следующую формулу.

CFM = 450 фут/мин x площадь, которая составляет 36 дюймов x 24 дюйма

Нам нужно преобразовать размеры воздуховода в дюймах в квадратные футы, потому что мы хотим получить кубические футы в минуту.

36” x 24” = 864 дюйма2

864 дюйма2 / (144 дюйма2/фут2) дает нам 6 футов2

CFM = скорость x площадь

Теперь мы можем ввести общее количество квадратных футов в нашу формулу.

CFM = 450 футов/мин x 6 футов2 = 2700 CFM

Теперь мы можем использовать другую версию этой формулы для расчета скорости, когда CFM и площадь известны.

Решение для скорости

Рекомендуемые скорости в воздуховодах см. в справочнике по основам ASHRAE. В зависимости от критериев шума и места расположения воздуховода скорость для прямоугольного воздуховода может составлять от 950 до 3500 футов в минуту.

ASHRAE Рекомендуемые максимальные скорости воздушного потока

Что произойдет со скоростью, если вы уменьшите размер воздуховода на тот же CFM. Допустим, мы уменьшили размер воздуховода до 36 x 12 дюймов, чтобы пройти под балкой. Приблизительную скорость можно рассчитать по той же формуле, за исключением того, что это время будет поддерживать постоянную CFM и не будет беспокоить статическое давление или другие факторы, которые могут незначительно повлиять на результат.

Скорость = CFM (фут3) / Площадь (фут2)

Взяв известные значения 2700 CFM и новую площадь воздуховода 36” x 12”, мы можем найти новую скорость.
