ГОСТ 1145-80. Шуруп саморез. Шурупы ГОСТ 1145-80.
ГОСТ 1145-80 — саморез, шуруп самонарезающий с потайной головкой с различным шлицем: Phillips, Pozi или Torx. Шуруп ГОСТ 1145 80 используется в промышленных, производственных и строительных областях для монтажа соединения элементов конструкций, а также их монтажа без предварительного сверления в дерево, пластмассу, а с предварительным сверлением — в металл. Может использоваться с дюбелями при монтаже конструкций в бетон, гипсокартон, кирпич.
Шуруп ГОСТ 1145 80 производится из углеродистой стали, нержавеющей стали А2 и А4.
Соответствует DIN 97 и DIN 7982.
Ниже приведены основные размеры и характеристики саморезов ГОСТ 1145.
ГОСТ 1145-80. Шуруп самонарезающий с потайной головкой, шлиц — Philips.
| Номинальный диаметр | k | dk | m | Размер биты Philips (Ph) |
|---|---|---|---|---|
| 2,2 | 1,3 | 4,3 | 2,5 | 1 |
| 2,9 | 1,7 | 5,5 | 3 | 1 |
| 3,5 | 2,1 | 6,8 | 4,2 | 2 |
| 3,9 | 2,3 | 7,5 | 4,6 | 2 |
| 4,2 | 2,5 | 8,1 | 4,7 | 2 |
| 4,8 | 3 | 9,5 | 5,1 | 2 |
| 5,5 | 3,4 | 10,8 | 6,8 | 3 |
| 6,3 | 3,8 | 12,4 | 7,1 | 3 |
Шуруп самонарезающий с потайной головкой, шлиц — Pozi.| Номинальный диаметр | d2 | k | m | Размер биты Pozi (Pz) |
|---|---|---|---|---|
| 2,2 | 4,3 | 1,3 | 2,5 | 0 |
| 2,9 | 5,5 | 1,7 | 3 | 0 |
| 3,5 | 6,8 | 2,1 | 4,2 | 1 |
| 3,9 | 7,5 | 2,3 | 4,6 | 1 |
| 4,2 | 8,1 | 2,5 | 4,7 | 2 |
| 4,8 | 9,5 | 3 | 5,1 | 2 |
| 5,5 | 10,8 | 3,4 | 6,8 | 2 |
| 6,3 | 12,4 | 3,8 | 7,1 | 3 |
| 8 | 15,8 | 4,65 | — | 3 |
ГОСТ 1145-80.
Шуруп самонарезающий с потайной головкой, шлиц — Torx.
| Номинальный диаметр | d2 | k | Размер биты Torx (TX) |
|---|---|---|---|
| 2,9 | 5,5 | 1,7 | TX 8 |
| 3,5 | 6,8 | 2,1 | TX 10 |
| 3,9 | 7,5 | 2,3 | TX 15 |
| 4,2 | 8,1 | 2,5 | TX 20 |
| 4,8 | 9,5 | 3 | TX 25 |
| 5,5 | 10,8 | 3,4 | TX 25 |
| 6,3 | 12,4 | 3,8 | TX 30 |
ГОСТ 11473-75 Шуруп, саморез с шестигранной головкой…
ГОСТ 11473-75 Шуруп (саморез) с шестигранной головкой
Широко используется для установки элементов конструкций в деревянные основания без предварительного сверления, в бетонные, кирпичные (полнотелые и пустотелые) основания — совместно с распорными дюбелями с предварительным сверлением.
Шуруп ГОСТ 11473-75 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Аналоги (ISO, DIN, EN ISO):
| Стандарт | Наименование | Примечание |
DIN 571 | Шуруп (саморез) с шестигранной головкой | Отсутствуют существенные различия с ГОСТ 11473-75. |
| Параметры шурупа | Номинальный диаметр резьбы, d | |||||
6 | 8 | 10 | 12 | 16 | 20 | |
| Шаг резьбы, P | 2,6 | 3,6 | 4,5 | 5 | 6 | 7 |
| D | 9,5 | 12,35 | 16,15 | 18,05 | 22,8 | 28,5 |
| k | 4 | 5,3 | 6,4 | 7,5 | 10 | 12,5 |
| s | 10 | 13 | 17 | 19 | 24 | 30 |
| e, не менее | 10,9 | 14,2 | 18,7 | 20,9 | 26,2 | 33 |
b ≥ 0,6 l | ||||||
Все параметры в таблице указаны в мм.
Масса шурупов с шестигранной головкой ГОСТ 11473-75:
Длина шурупа l, мм | Теоретическая масса 1000 шт. шурупов, кг. при номинальном диаметре резьбы d | |||||
6 | 8 | 10 | 12 | 16 | 20 | |
20 | 5,01 | |||||
25 | 5,77 | 11,20 | ||||
30 | 6,53 | 12,50 | 20,50 | |||
35 | 7,29 | 13,90 | 22,70 | |||
40 | 8,05 | 15,20 | 24,80 | 36,10 | ||
45 | 8,81 | 16,60 | 26,90 | 39,40 | ||
50 | 9,57 | 17,90 | 29,00 | 42,60 | ||
60 | 11,09 | 20,60 | 33,30 | 49,10 | 94,00 | |
70 | 12,61 | 23,30 | 37,60 | 55,60 | 106,00 | 175,00 |
80 | 14,12 | 26,10 | 41,80 | 62,10 | 117,00 | 193,00 |
90 | 15,64 | 28,80 | 46,10 | 68,60 | 129,00 | 211,00 |
100 | 17,16 | 31,50 | 50,30 | 75,00 | 140,00 | 228,00 |
110 | 34,20 | 54,60 | 81,50 | 152,00 | 248,00 | |
120 | 36,90 | 58,80 | 88,00 | 164,00 | 266,00 | |
140 | 42,30 | 67,30 | 101,00 | 187,00 | 302,00 | |
160 | 75,90 | 114,00 | 210,00 | 338,00 | ||
180 | 126,90 | 233,00 | 375,00 | |||
200 | 139,90 | 256,00 | 411,00 | |||
Дополнительную информацию о технических характеристиках шурупа можно получить у менеджеров компании.
Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.
Copyright © 2021 ООО «ТехКомСтрой»
Саморезы | ThePlywood.com
Сегодня на рынке представлено множество различных типов шурупов, каждый из которых создан для удовлетворения конкретных потребностей. Сегодня перед столяром стоит множество вариантов выбора, как в конструкции самого винта, так и в конструкции головки винта. Хотя традиционные шурупы для дерева все еще доступны, многие столяры не используют их, выбрав другие конструкции, особенно шурупы для гипсокартона или «шурупы для настила», которые представляют собой модификацию конструкции шурупов для гипсокартона.
В общем и целом, шурупы имеют плоскую головку, что позволяет полностью погрузить шуруп в дерево с помощью зенковки, что делает головку шурупа менее заметной. Их также можно использовать с деревянными дюбелями, в которых просверливается зенковка (круглое отверстие, достаточно большое, чтобы в него поместилась головка винта), а не зенковка. Затем, после установки шурупа, на место приклеивается деревянная заглушка и обрезается заподлицо с поверхностью дерева, скрывая местонахождение шурупа.
Но есть и другие варианты, используемые при обычной деревообработке, такие как болты с квадратным подголовком с шестигранной головкой и болты с квадратной головкой под головкой. Этот выступ врезается в древесину вокруг предварительно просверленного отверстия, не давая шурупу проворачиваться.
Дело в том, что современному столяру есть из чего выбирать, что позволяет найти шурупы, идеально подходящие практически для любого применения. Независимо от того, были ли эти шурупы изначально предназначены для использования в качестве шурупов по дереву, не имеет значения, главное, чтобы они выполняли свою работу.
Поговорим о резьбе
Существует четыре основных типа резьбы, которые необходимо учитывать, когда речь идет о винтах:
- Машинная резьба – предназначена для использования с резьбовой гайкой или резьбовой деталью. Нитки короткие и толстые, не предназначены для нарезки. Плохо работает с деревом, если только вы не проталкиваете винт через дерево и не используете гайку и шайбу сзади.
- Древесные нити – предназначены для отодвигания древесных волокон, создавая собственные нити. Резьба более толстая и не такая глубокая, с более толстым стержнем, из более мягкого металла, чтобы сопротивляться разрыву. Резьба обычно не проходит по всей длине стержня.
- Резьба для листового металла – предназначена для работы из пилотного отверстия, отодвигая тонкий лист в сторону, чтобы винт мог ввинчиваться в два куска листового металла, удерживая их вместе. Резьба глубже и тоньше, чем у шурупов по дереву, и проходит по всей длине стержня.
- Резьба для гипсокартона – по конструкции ближе к шурупам для листового металла, чем к шурупам по дереву, с тонкой и глубокой резьбой. Шурупы для гипсокартона сделаны из более твердого металла, чем шурупы для дерева, что может привести к поломке более длинных шурупов для гипсокартона при вкручивании в твердую древесину.
Несмотря на то, что не все эти резьбы предназначены для работы с древесиной, все они в то или иное время использовались в деревообработке. Это особенно верно, когда различные материалы используются вместе, например, при креплении кронштейна из листового металла или лицевой панели к дереву, где необходим винт с круглой или полукруглой головкой.
Шурупы для листового металла и гипсокартона можно использовать с древесиной, хотя их резьба не предназначена специально для врезания в древесину. При использовании более длинных винтов, которые могут прилипнуть и сломаться, может быть полезно нанести небольшое количество мыла на кончик винта, так как оно будет действовать как смазка для винта.
После того, как винт будет установлен, он высохнет, превратившись в связующее вещество, помогающее удерживать винт на месте.
В определенном смысле все эти резьбы можно считать саморезами, за исключением крепежных винтов, при использовании в древесине. Хотя любой из них можно запустить в древесину без направляющего отверстия, особенно шурупы для листового металла и гипсокартона, обычно лучше просверлить направляющее отверстие, особенно в плотной твердой древесине.
Если шуруп ввинчивается в древесину без направляющего отверстия, шуруп должен не только нарезать собственную резьбу, но и отодвигать достаточное количество древесного волокна для стержня шурупа. Хотя это не является большой проблемой для хвойных пород, она становится все более и более серьезной, чем плотнее древесина. В некоторых случаях эта проблема может привести к тому, что шурупы треснут в древесине, особенно если в древесине или фанере есть дефект. В других случаях шуруп может заклинить в древесине и срезаться.
Резьбонарезные и резьбонарезные винты
Здесь мы имеем в виду формирование резьбы. В буквальном смысле резьба шурупов образует собственную сопрягаемую резьбу в материале, в который они ввинчиваются. Это справедливо независимо от того, говорим ли мы о шурупах, ввинчиваемых в дерево, или о шурупах для листового металла, используемых для скрепления двух кусков листового металла. В любом случае винты отталкивают материал, в который они ввинчиваются, образуя аналог с внутренней резьбой.
Но есть ограничения на то, что можно сделать с помощью формовки резьбы. Как я уже упоминал, плотная древесина твердых пород может сопротивляться резьбе. Точно так же могут делать металл и плотный пластик. В случае листового металла вообще не требуется очень толстый металл, прежде чем он предотвратит образование резьбы. Пластмассы обычно не могут остановить формирование резьбы, потому что винты тверже, чем пластик, но пластмассы могут треснуть от давления резьбонарезки.
Решением в этих и других случаях является использование винтов для нарезки резьбы.
Винты для нарезки резьбы можно использовать в различных материалах различной толщины. Хотя в основном они предназначены для использования в металле, они также хорошо работают и в пластмассах. Вы даже можете использовать их в древесине, позволяя резьбе шурупа нарезать сопрягаемую резьбу, а не отталкивая древесные волокна в сторону, чтобы сформировать резьбу.
Вы можете найти винты для нарезки резьбы как с размерами резьбы для крепежных винтов, так и с размерами резьбы для листового металла, хотя винты с крепежными винтами встречаются чаще. В случае крепежных винтов винты слегка сужены на конце, а не прямые, как обычно изготавливаются. Они бывают разных размеров, с различными типами головок, включая плоские, ферменные, круглые и шестигранные.
Отличие резьбонарезного винта от машинного винта или винта для листового металла состоит в том, что в резьбе винта есть проточка, идущая назад от острия. Если вы когда-либо работали с метчиком, чтобы нарезать резьбу на металле, вы знакомы с этим видом надрезов; это тот же тип, который находится на боковой стороне метчика, создавая ряд острых режущих точек.
Именно эти точки нарезают резьбу при вкручивании винта, подобно тому, как метчик нарезает резьбу в материале.
Узнать цену на Amazon
Использование винтов для нарезки резьбы
Для того, чтобы нарезать эту резьбу, винты для нарезки резьбы должны иметь коническую форму, чтобы каждая последующая резьба врезалась все глубже и глубже в материал. Вот почему крепежные винты с нарезкой резьбы имеют коническую форму. Если бы они были прямыми, как это обычно бывает с крепежными винтами, они не могли бы нарезать резьбу.
При использовании винтов для нарезки резьбы любого типа важно начать с просверливания отверстия подходящего размера. Для крепежных винтов это будет отверстие того же размера, которое используется для нарезания резьбы в материале, как показано в таблице ниже:
1360
Имейте это в виду при строительстве объектов, где требуется высокая прочность.
1160
3438
Точка сверления обеспечивает отверстие через листовой металл и в трубу. Хотя он может просверливать довольно толстые трубы, резьба винта представляет собой резьбу из листового металла, поэтому они не будут работать в толстостенных трубах, где было бы лучше просверлить материал и нарезать резьбу.
При изготовлении этих шин мы широко использовали как винты с нарезкой резьбы, так и винты с просверленной головкой, потому что они были быстрее в использовании, чем винты любого другого типа. В этом случае мы сверлили и ввинчивали элементы конструкции автобуса из нержавеющей стали. Винты были достаточно прочными для этого, потому что они были сделаны из закаленной стали или нержавеющей стали.

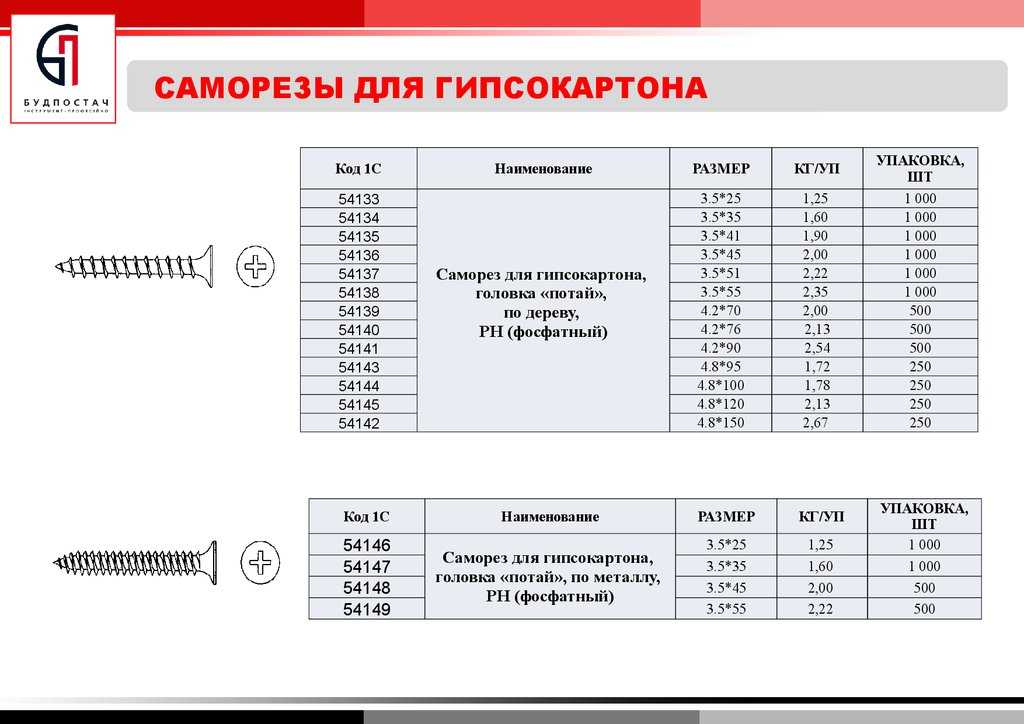

2 Саморезы шурупы для профилей ГКЛ
Итак, саморез — это тип шурупа, который сам просверливает отверстие в материале по мере ввинчивания.
Проще и быстрее установить крепеж, особенно если он не блещет качеством.
Для установки в древесину резьба используется реже. Этого вполне достаточно для закрепления в волокнистой структуре. Саморез по металлу имеет более плотную резьбу. Еще одно отличие заключается в металле, используемом для изготовления креплений.
В подавляющем большинстве случаев мы используем винты из углеродистой стали. Они не такие дорогие, как нержавеющая сталь, но достаточно прочные, если правильно подобрать. Однако стальные шурупы могут быть разного цвета: белого, желтого и черного. Они получают цвет после обработки. Черные получают оксидированием и фосфатированием, желтые — анодированием, а белые обычно гальванизируют. Есть и желтые оцинкованные.
Известно, что доски гнутся и высыхают. А это приводит к повышенным нагрузкам на крепеж. И шляпки черных винтов часто слетают. Это можно увидеть при восстановлении пола. А также из-за того, что некоторые доски начинают сильнее гнуться или раскачиваться и скрипеть. Шляпки отломились и застежки не держат.

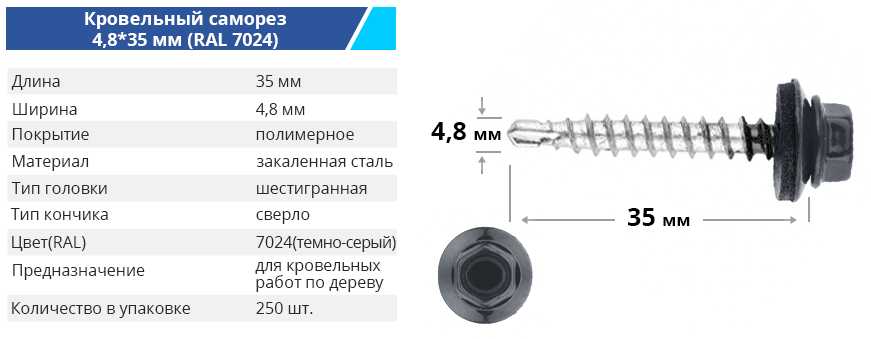

В общем, там, где важна жесткая фиксация. Это саморезы с шестигранными головками, которые обычно комплектуются уплотнительными шайбами с резиновыми прокладками.
com/embed/DwPPN-GpaSw» frameborder=»0″ allowfullscreen=»»>
Потом смотрят на диаметры и делают окончательный выбор. Сразу скажем, что принцип «чем толще, тем лучше» для дерева не работает. Это можно применить к металлу. Для дерева лучше тоньше, но с хорошей резьбой и хорошим металлом. Это идеально.
Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Это облегчает жизнь. Если при производстве крепежа придерживались стандарта по соотношению диаметр/длина, то тут все просто. Если нет, то производитель в описании винтов прилагает таблицу с размерами (как на картинке выше).
Теперь о том, какие из них работают лучше.
Они точно не из латуни — металл слишком мягкий. Саморезы по металлу производятся из углеродистой и нержавеющей стали. Присутствуют все типы головок, слоты тоже почти все в наличии. Наконечники бывают двух видов — с острым концом и сверлом. Также они делятся по области применения – для внутренних и наружных работ. Они отличаются толщиной защитного слоя. Для наружного применения покрытие должно быть более густым. Рассмотрим самые распространенные виды саморезов по металлу.
Какими средствами? За счет того, что усиленная конструкция выдерживает больший крутящий момент.
Он служит для торможения — начинает цепляться за рельеф на саморезе, который отключает вращение шуруповерта.
Если каркас собирается в ванной, кухне, туалете, лучше брать оцинкованные. При высокой влажности черные быстро ржавеют, потом головы отлетают.
Шайба может быть резиновой или силиконовой. Силикон намного прочнее, но и дороже. Хорошая резина, кстати, тоже может десятилетиями не трескаться. Просто трудно определить, хорошо это или нет.
