Гаражные ворота подъемные автоматические размеры: Стандартные размеры гаражных секционных ворот Hormann, Alutech и Doorhan — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Размер гаражных ворот — важные факторы влияющие на выбор

Размеры для гаражных ворот

Гараж – капитальная постройка, поэтому к его строительству нужно относиться соответственно. Например, важно предусмотреть достаточно широкой-высокий проем для проезда автомобиля. И перспективу его замены на более габаритный транспорт. Поэтому размеры тех же автоматических секционных гаражных ворот желательно рассчитывать заранее. Тогда удастся избежать переделок и сопутствующих расходов, включая потерю времени на перестройку гаража.

Для одной машины

Первое, что необходимо учитывать – это габариты автомобиля. Проем с учетом конструкции самих ворот должен превышать ширину «по зеркалам» хотя бы на 300 мм с каждый стороны (совокупно от 600 мм). Тогда будет удобно заезжать внутрь гаража даже под небольшим углом. Главное, чтобы само помещение позволяло это сделать. Такое условие одинаково относится к размерам распашных гаражных ворот и к остальным типам.

Для двух авто

В большинстве случаев под один автомобиль достаточно сделать проем 2400-2700 мм. Несколько иная ситуация с гаражом под две машины. В нем нужно учитывать возможность въезда сразу обоих авто, понадобится свободное пространство как до стен, так и между ними. Оптимальный проем в этом случае составляет 5000-6000 мм. Исходя из размеров желательно делать подъемные гаражные ворота, их конструкция хорошо подходит для массивных воротных створок.

Существуют ли стандарты размеров гаражных ворот?

Иногда проем приходится делать не более 4500 мм, например, когда размеры гаража не позволяют сделать более широкий въезд. Такой вариант вполне приемлем, если помещение длинное, позволяет разместить первый автомобиль так, чтобы не мешать въезду второго. Пусть и немного «наискосок». Стандартных размеров гаражных ворот (подъемных и иных типов) не существует. Можно сделать их в соответствии с ГОСТ 31174-2017, 31174-2003 или выбрать габариты исходя из ситуации.

Ширина и высота ворот в зависимости от типа автомобиля

Отчасти стандарты размера гаражных ворот устанавливают производители. Например, секционные от бренда Alutex имеют ширину от 1750 мм до 3250 мм при высоте 1750-6000 мм. Конструкции от компании Ryterna имеют ширину 2150, 2260, 2370, 2500 и 3000 мм. Выбор есть практически под любой тип транспорта, хоть легковой, хоть грузовой с высоким фургоном.

Табл. 1. Типовые размеры ворот разного типа

Вид ворот	Ширина, мм	Высота, мм
Секционные	2000-5000	1800-3000
Подъемно-поворотные	2250-5000	1920-2125
Роллетные	2000-6000	1500-5000
Распашные	4000	2000
Рулонные	4000	2700
Откатные	3000	1900

Легковой

Габариты легкового автомобиля во многом определяет его класс. Например, «Ока» заедет в гараж с проемом шириной всего 1700-1800 мм. Но отталкиваться от конкретной марки нерационально, ведь авто могут поменять или временно использовать помещение для хранения другого транспорта. Из-за этого размеры проема под гаражные ворота лучше выбирать максимальные, из расчета габаритов машин класса F, имеющих ширину чуть более 1700 мм (высота обычно стандартна, до 2000 мм).

Кроссовер

Кроссоверы или автомобили повышенной проходимости (внедорожники) имеют более габаритный кузов. Объясняется это широкой базой, необходимой для роста устойчивости на плохой дороге. Но заодно такой подход сказывается на требованиях к размеру проема под гаражные ворота. Например, VolkswagenTiguanимеет ширину 2099 мм, ToyotaHighlander – 1925 мм, AudiQ7 – 1970 мм. Высота всех кроссоверов не превышает 1600-1700 мм, поэтому достаточно сделать проем на 2000 мм.

Микроавтобус

Владельцам микроавтобусов приходится учитывать еще и высоту транспортного средства. Ширина того же MercedesSprinter составляет 2426 мм, а высота до 2715 мм. По обоим метрикам необходимо создать запас от 300 мм. Поэтому размеры автоматических (и обычных) гаражных ворот делают с учетом габаритов разных моделей микроавтобусов, на случай замены автопарка, въезда на ремонт «чужих» автомобилей.

Грузовой (ГАЗель)

Если планируется хотя бы временное размещение небольших грузовиков (Газель, Соболь и пр.), желательно делать проем минимум 2600 мм в ширину и 2600 мм в высоту. По сути, это немного больше типовых размеров гаражных ворот для легкового автомобиля. Но следует учитывать, что в модельном ряду тех же Газелей есть варианты с тентом, достигающим до 2570 мм от земли. В таком случае понадобятся ворота от 2800-2900 мм в высоту.

Фура и автобус

Грузовая техника значительно отличается даже от кроссовера. И тем более размеры гаражных ворот для легкового автомобиля будут недостаточны для проезда грузовика. Принято считать стандартом ширину кузова 2550 мм и высоту до 4000 мм. Соответственно габариты проема выбирают от 3100 и 4300 мм. Такой размер подойдет подавляющему большинству грузовых автомобилей независимо от бренда. Главное, чтобы сам гараж предусматривал возможность установки габаритных ворот.

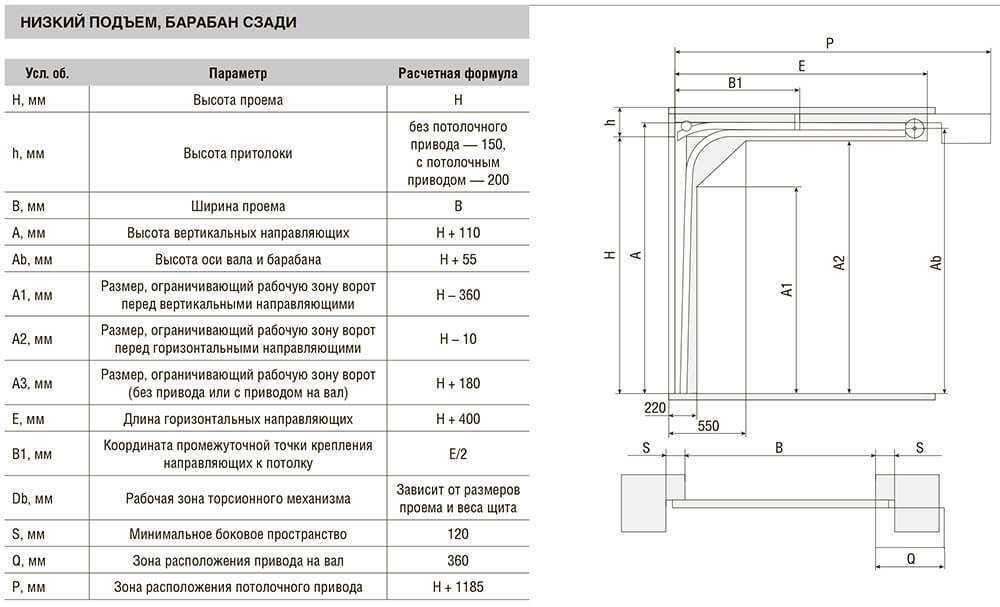

Стандарты известных брендов относительно секционных конструкций

Отчасти упрощают ситуацию производители воротных конструкций. Каждый имеет собственную размерную сетку, включающую наиболее актуальные варианты. Рассмотрим различия на примере популярных брендов DoorHan, Hormann, Ryterna и Alutech.

DoorHan

Компания «Дорхан» выбрала стандартом ширину ворот в 2000-3000 мм с шагом в 1 мм. Клиентам доступна возможность заказа размера проема гаражных ворот практически «под свои размеры». Высота изделий будет составлять от 1800 мм до 3000 мм, также на выбор заказчика.

Табл. 2. Ходовые размеры воротных конструкций DoorHan

Номер модели	Ширина и высота, мм
1	2500х2115
2	2500х2215
3	2500х2390
4	2750х2115
5	2750х2215
6	2750х2390
7	3000х2015
8	3000х2215
9	3000х2515
10	3000х2640
11	2350х2115
12	2350х2390
13	2500х2515

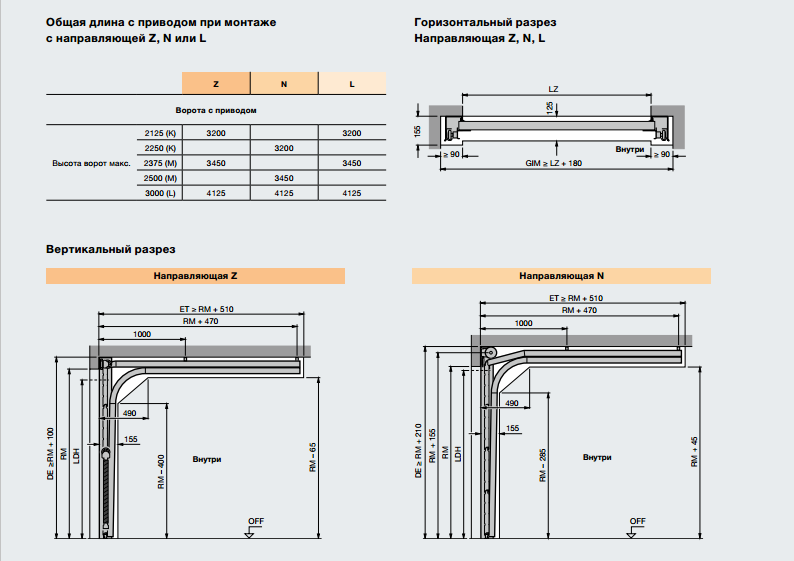

Hormann

Компания «Хорман» выбрала размерный шаг чуть меньше, предыдущего бренда – 2. 5 мм. Размеры секционных гаражных ворот этого бренда практически те же, шириной в 2000-5000 мм и высотой 1875-2750 мм.

Табл. 3. Размеры ворот Hormann

Ширина, мм	Высота, мм
2250	1875
2250	2000
2250	2125
2375	1875
2375	2000
2375	2125
2375	2250
2500	1875
2500	2000
2500	2125
2500	2250
2500	2375
2500	2500
2500	2750
2625	2125
2750	2000
2750	2125
2750	2250
2750	2375
2750	2500
2750	2750
3000	2000
3000	2125
3000	2250
3000	2375
3000	2500
3000	3000
3250	2000
3250	2125
3250	2250
3500	2000
3500	2125
3500	2250
3750	2000
3750	2125
3750	2250
4000	2000
4000	2125
4000	2250
4250	2000
4250	2125
4250	2250
4500	2000
4500	2125
4500	2250
4750	2000
4750	2125
4750	2250
5000	2000
5000	2125
5000	2250

Ryterna

Каталог компании чуть скромнее предшественников. Бренд выпускает несколько стандартных гаражных ворот размером от 2150 до 3000 мм в ширину. Наиболее популярны модели 2150, 2260, 2370, 2500 и 3000 мм. При заказе других габаритов учитывают размерный шаг в 110 мм, который влияет на возможности выбора.

Alutech

Бренд «Алютекс», наоборот, выделяется большим ассортиментом. Размерный шаг его каталога – 1.25 мм, шире выбор найти сложно. Компания наладила производство двух типовых вариантов, с сэндвич-панелями толщиной 40 мм и с утолщенным теплоизолятором до 45 мм и фурнитурой из нержавеющей стали.

Минимальный стандартный размер гаражных ворот для легкового автомобиля у них составляет 2250х2085 мм (ширина и высота соответственно). Максимальная величина достигает 6000х3000 мм единым полотном.

Виды гаражных ворот

Помимо размера гаражных ворот, рекомендуется заранее определить их вид. Существует почти 10 типов воротных конструкций с единственной задачей – обеспечить комфортную эксплуатацию гаража, сохранность автомобиля, удобство открытия-закрытия. Стоит рассмотреть и такие нюансы, как наличие встроенной калитки, автоматического или ручного управления.

Распашные ворота

Один из стандартных видов гаражных ворот для легкового автомобиля независимо от размера. Их легко сделать самостоятельно из металлической рамы, закрепленной на коробе при помощи петель. Остается лишь выбрать материал створок – листовой металл, деревянные доски или фанера, сэндвич панели. Единственный минус конструкции заключается в необходимости оставлять пространство для открытия (площадь зависит от длины створок в раскрытом состоянии).

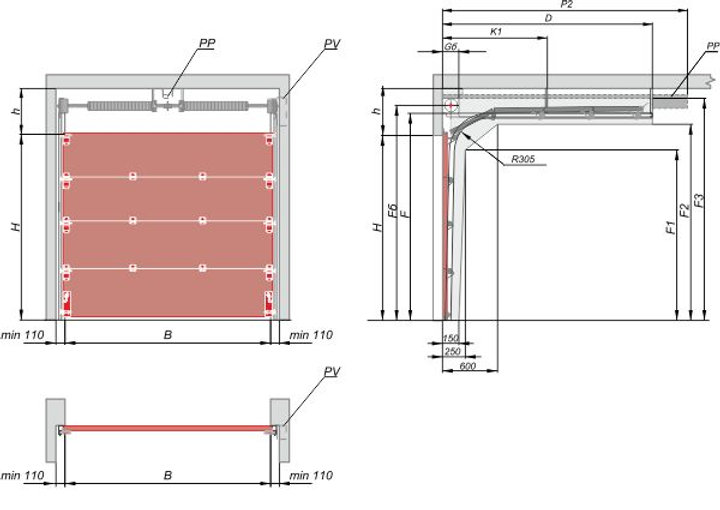

Секционные ворота

Наиболее распространенный вариант автоматических гаражных ворот. Представляет собой полотно из нескольких горизонтальных секций, которые при открытии постепенно смещаются под потолок. Высоту проема можно регулировать количеством поднятых элементов, это удобно, например, для проветривания гаража, входа без калитки. Секционные ворота удобны в гаражах, рассчитанных на два автомобиля, одновременно на легковые и грузовые машины (Газели).

Откатные ворота

Откатные или сдвижные представляют собой единое полотно, по габаритам чуть больше гаражного проема. При открытии его сдвигают вдоль стены влево или вправо, в зависимости от планировки гаража. Конструкция требует наличие свободного пространства минимум со створку, чтобы была возможность сдвинуть ее. Зато такие ворота удобны в месте, где нет места перед ними для открытия «классических» распашных.

Возможно изготовление комбинированного варианта – в виде секций, открывающихся не наверх, а вбок. Такая конструкция лучше подходит для компактных гаражей на один автомобиль, когда под потолком места недостаточно или оно требуется, например, для подвеса мини-крана. Если ворота планируются широкими, рациональнее «складывать» их наверх.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот аналогична секционным. Но при открытии смещается все полотно целиком. Механизм довольно массивный, поэтому подходит только для компактных проемов. Такие ворота представляют собой единую створку, которая одновременно поворачивается по горизонтали и поднимается наверх. Монтаж подобной конструкции требует свободного места под потолком и уменьшает фактическую высоту проема на 200-250 мм.

Подъемно-гильотинные

Еще один вид «цельных» гаражных ворот. Отличается от предыдущих механизмом поднятия при открытии. «Гильотина» предполагает подъем полота строго вертикально, а это сразу ограничивает сферы применения. Необходимо иметь достаточно высокий гараж, чтобы створки разместились над проемом. Их обычно устанавливают в высоких помещениях, например, когда на 2-м этаже делают кабинеты для офисных сотрудников, комнаты отдыха.

Роллетного типа

Вид ворот, похожий на секционный по принципу действия. Только состоит из большого количества узких стальных ламелей, которые при открытии двигаются по боковым направляющим, постепенно сворачиваются в рулон. Механизм последнего располагают выше проема, поэтому рольставни не влияют на размеры проема гаражных ворот. Но нужно учитывать, что под направляющей с каждой стороны понадобится порядка 100-130 мм (ограничение в ширину).

Влияние типа гаражных ворот на размеры проема

Перечисленные выше виды ворот для гаража различаются по принципу открытия-закрытия. Но это не единственные признаки, по которым их выбирают. Например, распашные створки могут мешать проходить в калитку, расположенную рядом. Или механизм секционных ворот не позволит повесить на потолок силовое оборудование, необходимое для ремонта автомобилей. Есть влияние и на размер проема, который понадобится организовать для получения нужной ширины-высоты проезда.

Примеры:

1. Секционные и роллетные ворота занимают минимум 100 мм с каждого края проема под направляющие. На высоту они никак не влияют, зато требуют наличия хотя бы 100-150 мм свободного пространства под потолком, где будут располагаться секции после открытия. То же относится к рулонным, механизм смотки которых располагают над проемом.

2. Подъемно-поворотные требуют небольшого пространства перед гаражом, куда происходит вынос створки во время ее поворота из вертикального в горизонтальное положение. После открытия проем уменьшается на 200-250 мм, это необходимо учитывать при планировании его размера. Как и в случае с секционными, потолок помещения никак не задействовать.

3. Распашные требуют свободного места перед гаражом, куда их можно будет открывать. Это все ограничения, размер проема при полном открытии створок соответствует заданному.

4. Откатные ворота ставят только при наличии сбоку хотя бы с одной стороны достаточного места для размещения створки. На ширину проема они не влияют, если сделать механизм таким, чтобы полотно уходило за стену на всю длину.

Если сразу предусмотреть запас по ширине и высоте, проблем с въездом автомобиля не будет при выборе любого вида гаражных ворот. Но нужно учитывать, что с увеличением габаритов у любой конструкции будет расти вес. Последнее же влияет на простоту управления створками, скорость износа механических узлов (например, шарниров подъемно-поворотных ворот) и срок службы.

Как влияют размеры ворот на выбор автоматики

Также от того, какой размер гаражных ворот выбран, зависит тип автоматики, предназначенной для управления открытием-закрытием створок. Чем выше весовая нагрузка, тем мощнее придется брать привод. Так, для створок весом до 300 кг подойдет двигатель мощностью 250-300 Вт. Для более тяжелых конструкций лучше предусмотреть запас, вплоть до 500-600 Вт. Подробнее лучше читать в инструкции по эксплуатации конкретной модели.

Способы управления воротами

Простейший вариант, заложенный практически в любую гаражную автоматику – это реагирование на нажатие кнопки. Ее располагают рядом с воротами или на пульте охраны. Но на практике такой метод используется редко. Потому что удобнее автоматизировать процесс. Например, поставить на столб фотоэлемент, который подаст сигнал на открытие при приближении автомобиля. И не даст закрыть створки, если тот еще не проехал внутрь гаража.

Также популярно открытие по нажатию кнопки на специальном брелоке. Пульт для дистанционного управления обычно работает за 20-100 метров от гаража и позволяет подготовить его к въезду авто прямо из салона. Существуют комплекты с GSM-модулем для управления автоматикой с телефона или другого мобильного устройства. Перечисленные фишки приобретаются отдельно от основного комплекта и интегрируются в общий узел.

Размеры гаражных ворот: стандарты высоты и ширины

Содержание

Типовые размеры ворот для гаража
1. Стандартные размерные характеристики
2. Минимальное значение ширины
Максимальные показатели ширины
Стандартные размеры ворот по их видам
1. Секционные модели
2. Рулонные устройства
3. Подъемно-поворотные створки
4. Распашные изделия
5. Откатные конструкции
Зависимость ширины и высоты ворот от типа и количества автомобилей
1. Для одного автомобиля
2. Для двух машин
3. Легковой автомобиль
4. Кроссовер (джип) или микроавтобус
5. Грузовой автотранспорт
6. Фура и полноразмерный автобус
Зависимость размера ворот от автоматики

При строительстве гаража для автомобиля надо правильно рассчитать не только площадь сооружения, но и размеры его ворот.

От них будет зависеть комфортность въезда и степень риска для ЛКП авто во время парковки.

Типовые размеры ворот для гаража

Рассчитывая размеры автоматических ворот для гаража, учитывайте количество машин, которые будут размещаться внутри постройки, а также их габаритные характеристики. Автомобили надо измерять вместе с багажным отделением на крыше и зеркалами.

Помимо этих показателей, надо учесть дистанцию от проема до дороги или забора, принцип открытия ворот, наличие пешеходной калитки и расположение конструкции относительно грунта (выше или ниже).

Стандартные размерные характеристики

Называть какие-либо размеры стандартными не имеет смысла. Каждый изготовитель предлагает продукцию с разными габаритами, подходящую под определенные проемы и количество машин. Вам же нужно только спроектировать ворота таким образом, чтобы автомобиль свободно выезжал из гаража, не задевая проема.

Чтобы этого добиться, нужно прибавить к ширине авто 0,3 м с двух сторон. Если ширина вашей легковой машины составляет 180 см, значит проем должен быть 240 см (стандартным считается показатель 250 см). Высоту ворот тоже рассчитывают по габаритным параметрам транспортного средства и росту водителя.

Минимальное значение ширины

На небольшом по площади участке допускается строительство гаража с узким проемом. В этом случае разрешается ограничиться шириной ворот 200 см (для мотоцикла этот показатель равняется 180 см). В таком случае высота постройки должна быть не меньше 180 см. Но вам нужно учитывать, что это слишком малый показатель высоты. При большом росте вы будете испытывать серьезный дискомфорт внутри сооружения. Поэтому лучше не экономить на данной характеристике.

Максимальные показатели ширины

Законодательство не предусматривает максимально допустимых размеров проема в гараже по высоте и ширине. Эти характеристики ограничиваются только предложениями изготовителя и выбранной автоматикой. Стандартным пределом считается размер ворот с шириной 600 см и высотой 308 см. Но вы можете заказать и более крупную конструкцию, если производитель согласится ее сделать.

Стандартные размеры ворот по их видам

На размеры ворот также влияет их вид. Значение имеют:

тип закрытия и открытия;
наличие калитки;
способ установки;
место размещения полотна во время открытия.

Секционные модели

Конструкции секционного типа состоят из нескольких сегментов. Они подходят для узких проемов. Чаще всего их устанавливаются в гаражах на один или два автомобиля. Во время открытия эти модели убираются под потолок (иногда в сторону). Следовательно, при определении размеров вам надо предусмотреть дополнительную высоту потолка около 14 см для самого полотна и примерно 10 см в ширину по бокам проема для размещения направляющих.

Стандартом гаражных ворот для легковых машин служат конструкции с высотой и шириной 2 метра.

Рулонные устройства

Модели рулонного типа изготавливают из узких ламелей. Их соединяют в сплошное полотно, которое при открытии скручивается в рулон под потолком. Он должен находиться выше проема. Это значит, что вам надо предусмотреть свободное пространство между дверью и потолком. Также вам понадобится место для направляющих по бокам. Оно должно быть не меньше 13 см в ширину.

Чаще всего рулонные ворота устанавливают в небольших гаражах, поэтому их оптимальной шириной считается показатель 220-250 см. Но он может достигать 1100 см при высоте 800 см (на промышленных объектах). Все зависит от мощности двигателя, поднимающего полотно.

Подъемно-поворотные створки

Конструкции подъемно-поворотного типа оснащаются массивным сплошным полотном. Во время открытия оно поднимается вверх и располагается в горизонтальном положении снаружи постройки. То есть у вас должно быть достаточно места для такого принципа открытия. Кроме того, створка будет уменьшать высоту проема примерно на 25 см. Это тоже надо учитывать при выборе ворот.

Как правило, эти модели используются в гаражах на один автомобиль. Они требуют укрепления боковых стенок двери.

Распашные изделия

Чаще всего автолюбители предпочитают использовать распашные конструкции, так как они просты в установке и не требуют дополнительного места для монтажа. Габариты этих изделий можно подбирать к размерам автомобиля. Стандартом для таких моделей является высота 200 см и ширина 400 см. Но эти показатели можно уменьшить до 300×190 см для небольших машин.

Откатные конструкции

Ворота откатного типа чаще всего состоят из одной дверцы, уходящей в сторону при открытии. Но иногда их может быть и две. К преимуществам этих моделей стоит отнести экономию пространства перед проемом. Но надо учитывать, что у вас должно быть достаточно места сбоку от двери для размещения полотна.

Распашные изделия используются в частных постройках и промышленных цехах. Их минимальная ширина достигает 300 см, а высота — 190 см. Но в промышленности допускаются габариты до 4000×2000 см.

Зависимость ширины и высоты ворот от типа и количества автомобилей

Подбирать размеры конструкции надо по количеству автомобилей и их виду. Рассмотрим примеры расчетов.

Для одного автомобиля

Стандартные размеры автоматических ворот для гаража для одной машины в ширину должны быть на 40-60 см больше поперечных габаритов авто вместе с зеркалами. То есть с каждой стороны у автомобиля должен быть запас 20-30 см для нормального проезда через проем. Если въезд расположен под углом, дверь должна быть шире авто на 80-100 см.

К высоте проезда особых требований нет. Главное, чтобы машина свободно проходила вместе с багажником, и водителю было комфортно находиться внутри постройки. Оптимальной высотой считается показатель 200-220 см.

Для двух машин

Гараж для двух автомобилей с единственными воротами должен иметь проем шириной 400-500 см. В таком случае между соседними авто останется дистанция до 50 см. Для грузового транспорта эта дистанция должна быть не меньше 70 см. Если в постройке два проема, габаритные параметры каждого из них рассчитываются отдельно.

Легковой автомобиль

Для легковой машины можно даже не вычислять размеры двери. Вы сможете купить стандартную конструкцию, соответствующую нормам (ее цена ниже, чем стоимость индивидуально заказанных изделий). По горизонтали дверь должна достигать 240-260 см, а по вертикали — 230 или 260 см (эта норма высоты указана в ГОСТ).

Кроссовер (джип) или микроавтобус

У микроавтобуса и джипа большие габариты, чем у седана. Но въезд для этого вида транспорта рассчитывается по той же формуле (плюс 20-30 см по бокам). Оптимальным проемом для подобных авто считается 280 см по горизонтали и 250-300 см по вертикали.

Грузовой автотранспорт

В условиях частного домостроительства под грузовым транспортом чаще всего подразумевается «Газель», но бывают и другие варианты. Если длина автомобиля не превышает 800 см, значит к проему по горизонтали надо добавить 100 см с обеих сторон. Если въезд в помещение происходит под углом, придется увеличить этот показатель до 150 см. Для более длинных машин нужно расширить ворота на 120 и 200 см (при прямом въезде и под углом).

Фура и полноразмерный автобус

Специально возводить постройку для автобуса или фуры во дворе частного дома не имеет смысла. Это дорого и нецелесообразно. Проще и дешевле будет арендовать место на стоянке. Подобные постройки с широкими проемами и воротами используют промышленные и сельскохозяйственные предприятия, а также служба МЧС. У этих организаций нет сложностей с площадью застройки и мощностью двигателя, отвечающего за поднятие ворот.

Зависимость размера ворот от автоматики

Автоматическое оборудование для управления воротами позволяет:

Закрывать и открывать дверь на расстоянии. Вам не придется даже выходить из машины. Проем можно будет закрыть или открыть с помощью пульта.
Регулировать доступ к помещению с помощью смартфона. Для этого вам надо подключить ворота к системе «Умный дом». После внесения настроек вы сможете контролировать процесс из любой точки земного шара. Главное, чтобы там работал интернет.
Усилить защиту помещения и находящегося в нем автомобиля. Проем, защищенный автоматикой, устойчив к взлому и проникновению злоумышленников. Электронное оборудование сложнее взломать, чем дверь без автоматики. Если же система будет подключена к «Умному дому», вы сразу же получите сигнал о попытках незаконного проникновения на вашу территорию.

Эти и другие преимущества говорят в пользу установки автоматического оборудования на гаражный проем. Но многие водители не учитывают габариты электроники, для которой требуется дополнительное место. В результате они сталкиваются с недостатком свободного пространства в проеме.

Поэтому максимальная ширина автоматических ворот для гаража, вычисленная вами самостоятельно, должна быть основана не только на габаритах авто, типе дверей, методе открытия и государственных нормах. Вам надо также предусмотреть наличие дополнительного пространства для монтажа автоматики. Она потребует увеличения проема по горизонтали и вертикали.

Помимо этого, рекомендуется продумать возможные варианты модернизации. Если в будущем вам захочется усовершенствовать систему, этому не должен помешать недостаток свободного места внутри постройки.

Вернуться к списку

Как измерить гаражные ворота

Как измерить гаражные ворота.

[Пошаговое руководство]

При выборе гаражных ворот легко запутаться в стилях и моделях и забыть учесть требования к гаражным воротам и зазору для открывателя.

Очень важно выбрать тип и модель устройства открывания гаражных ворот, которые соответствуют спецификациям ваших гаражных ворот и подходят для вашего гаража! Все три должны быть в унисон. Важно измерить для гаражной двери и открывателя. Без этого у вас может быть открыватель, который не будет работать, или дверь гаража, которая не подойдет.

Замеры гаража. Они действительно имеют значение?

Да! Приобретая у нас дверной или гаражный привод, мы делаем всю работу за вас.

Для многих удобно иметь возможность получить приблизительное представление о размерах своего гаража еще до вызова специалиста. , обратитесь в компанию Overhead Door of Huntsville™. Мы профессионалы в области дверей, и наша специализация — поделиться всеми вариантами, доступными вам как покупателю гаражных ворот.

Эта статья была написана для целей «Общего руководства». Существуют и другие варианты установки гаражных ворот и приводов гаражных ворот.

Свяжитесь с нами для получения дополнительной информации

Подойдет ли устройство для открывания гаражных ворот под размеры вашего гаража?

Если вы не уверены, соответствует ли понравившийся вам механизм открывания гаражных ворот минимальному зазору для вашего гаража, вам необходимо провести некоторые измерения. Процесс измерения прост и займет всего около 20 минут вашего времени. Имея эту информацию, вы можете поговорить с одним из экспертов компании Overhead Door Company of Huntsville™ , чтобы получить необходимые рекомендации по выбору нового открывателя и стоимости.

Наиболее распространенные размеры гаражных ворот: 8×7, 9×7 и 16×7. Никогда не думайте, что дверь имеет общий размер – измерьте все двери самостоятельно.

Что происходит, когда дверной проем немного меньше или больше, чем у двери обычного размера? Вот где хороший установщик гаражных ворот пригодится. У нас есть возможность определить, какая дверь или механизм открывания лучше всего подходят для каждого гаража просто потому, что мы точно знаем, сколько у нас дополнительного места для обмана, когда дело доходит до нечетных отверстий.

Берите сантиметровую ленту и приступайте!

Эти размеры всегда должны быть перепроверены специалистом по гаражным воротам до того, как будут закуплены или установлены какие-либо материалы. Поскольку существует так много разных стилей гаражных ворот со случайными размерами и требованиями, всегда лучше, чтобы профессиональный установщик гаражных ворот помог вам найти дверь и открыватель, которые подходят именно вам и вашему конкретному гаражу.

Высота

Измерьте высоту (сверху и снизу) двери от самой высокой точки до самой низкой точки. Это пространство между полом и верхом готового проема. Ищите неровности, например неровный пол. Обязательно обратите внимание на эти нарушения.

Ширина

Измерьте ширину гаражных ворот (длина по горизонтали слева направо). Используйте рулетку, чтобы измерить расстояние от внутренней стороны одного раскрытия до другой стороны. Подумайте об измерении из разных точек гаража, чтобы убедиться, что вы получаете точные измерения.

Для достижения наилучших результатов внутренняя часть проема гаражных ворот должна быть обрамлена деревом размером 2″ x 6″. Ищите общие неровности, такие как непрямые косяки и неровные стороны. Обратите внимание на эти неровности.

Боковая комната

Измерьте ширину участков рядом с проемами гаражных ворот. Это пространство слева и справа от двери. Есть ли какие-нибудь провода на пути? Обязательно обратите внимание на любые барьеры или препятствия, которые могут помешать установке. Эти примечания облегчат установку. Для установки системы Safe-T-Beam® требуется минимум от 3,5 до 4,5 дюймов с каждой стороны дверного проема.

Боковое пространство измеряется от дверного косяка до ближайшего препятствия, обычно стены. В дополнение к кронштейнам гусеницы, требующим места для крепления, трубе или валу для торсионных пружин также требуется место. Для установки вертикальной направляющей требуется до 5 дюймов с каждой стороны. Боковые открыватели имеют особые требования к боковому пространству.

Если это 2-дверная установка, центральная стойка должна быть мин. шириной 10″.

Высота над уровнем моря

Какая высота над воротами жилого гаража требуется?

Ответ заключается в том, что это может быть по-разному, но во многих случаях даже владельцы гаражей с низкими потолками могут найти открыватель, который обеспечит превосходную работу, не занимая слишком много места.

При установке гаражных ворот и механизма открывания необходимо учитывать множество важных параметров. Одним из самых запутанных и наименее понятных является запас по высоте. Проще говоря, высота над головой — это пространство между потолком и верхней частью гаражных ворот. Без надлежащего расстояния гаражные ворота просто не будут работать.

Для большинства стандартных автоматических открывателей требуется не менее 12 дюймов свободного пространства над головой, а для некоторых требуется 18 дюймов. Это включает в себя около 12 дюймов для двери и торсионных пружин и три дюйма для устройства открывания гаражных ворот. Для некоторых деревянных гаражных ворот может потребоваться 18-дюймовая высота над головой. Двери каретного дома обычно требуют дополнительного места. Всегда проверяйте это измерение у установщика гаражных ворот перед покупкой любых гаражных ворот или оборудования.

Правильное измерение высоты над уровнем моря позволит воротам вашего гаража перемещаться по радиусу пути, не ударяясь о потолок.

У нас часто есть кто-то, кто сообщает, что высота потолка измеряется исключительно в области двери, только для того, чтобы удивиться, когда мы проводим осмотр места и сообщаем им, что может потребоваться специальное отслеживание или желаемый размер гаражных ворот вообще не будет работать из-за одного или больше препятствий.

При измерении учитывайте любые препятствия, которые могут стоять на пути потолка. Освещение, разбрызгиватели, электрические розетки, воздуховоды, звуковые системы, складские помещения или стеллажи и т. д.

Типовые требования к свободному пространству над гаражом

Пружины кручения

Помимо правильного выбора высоты над головой, вам следует помнить о нескольких вещах. Во-первых, это хорошая идея, чтобы выбрать пружины кручения для ваших гаражных ворот. Это улучшит работу вашей двери и повысит безопасность. Во-вторых, использование страховочных тросов повышает безопасность гаражных ворот и, в конечном счете, безопасность вашего дома.

Специалисты отрасли ценят безопасность торсионных пружин. Эти устройства прикрепляются к открывателю и двери гаража, создавая напряжение, которое тянет дверь вверх и вниз. Вы устанавливаете торсионные пружины на стержень, который находится над дверью.

Торсионные пружины требуют немного большего зазора в вашем гараже, чем альтернативные. Для установки торсионных пружин требуется около 12 дюймов зазора из-за скоб, удерживающих торсионы на месте с обоих концов. Вам понадобятся полные 12 дюймов для установки стандартных торсионных пружин. Это не похоже на много места, но вам понадобится все это для правильной установки пружины.

Пружины растяжения

Пружины растяжения считаются второстепенным вариантом для устройств открывания гаражных ворот. Пружины кручения обычно остаются на месте более эффективно, но пружины растяжения занимают меньше места в гараже, потому что они крепятся к верхним гусеницам и извиваются сбоку. Большинству обычных гаражных ворот, оснащенных пружинами растяжения, требуется не менее 9до 12 дюймов над головой. Прежде чем купить новый привод для гаражных ворот, обязательно спросите о размерах того, который вы хотите купить.

Двухпутная система лучше всего подходит для некоторых домов с низкими гаражными потолками. Вы можете найти двухколесные пружины растяжения размером всего 5 дюймов, хотя для некоторых требуются полные 12 дюймов.

У них есть верхний ролик, который движется по верхней горизонтальной направляющей, а остальные ролики катятся по нижней горизонтальной направляющей.

Пружины кручения

Таким образом, для гаражных ворот с пружинами кручения требуется высота над головой не менее 9,5 дюймов. Хотя можно установить торсионные пружины в гараже с высотой потолка всего 5 дюймов, для этого потребуется установка торсионных пружин на задней части горизонтальных гусениц, что может быть довольно сложно.

Пружины выдвижения

Пружины выдвижения Гаражные ворота должны иметь высоту не менее 4,5 дюймов.

Наличие запаса для надлежащего радиуса колеи

Гусеница с низкой высотой (минимум от 8 до 13 дюймов).
Радиусная гусеница 12 дюймов (от 13 до 16 дюймов)
Радиусная гусеница 15 дюймов (минимум 16 дюймов).
Радиус 32 дюйма, высокий подъем, следуйте по дорожке поля. Доступен по запросу. За техническими характеристиками обращайтесь в компанию Overhead Door Company of Huntsville™.

Измерение Backroom

Также называется «глубиной».

Задняя часть — это измерение для заголовка до ближайшего препятствия за ходом двери, когда она находится над головой.

Подсобное помещение важно, так как оно обеспечивает достаточно места для установки двери, механизма открывания и горизонтальных направляющих. Это пространство удерживает всю дверь, когда она открыта, а также часть оборудования и электрического привода. Для увеличения высоты двери часто требуется дополнительное пространство, поэтому это измерение будет больше, чем фактическая высота чернового дверного проема.

Это расстояние от проема гаражных ворот до задней стены гаража. Для ворот с ручным управлением требуется минимальная глубина, равная высоте двери плюс 18 дюймов, тогда как для устройства открывания гаражных ворот может потребоваться высота двери плюс дополнительные 3–4 фута (для стандартных дверей высотой 7 или 8 футов, в зависимости от модели) . Помните, что головки электродвигателей обычно размещаются на 9от 0,5 до 11,5 футов (для стандартных дверей высотой 7 или 8 футов) от ворот гаража, поэтому убедитесь, что розетка на 120 В переменного тока находится в пределах 36 дюймов от этого места.

При измерении глубины также важно проверить наличие каких-либо препятствий, таких как доступ на чердак, складские помещения, балки или стропила, которые могут свисать на пути установки.

Самая высокая точка перемещения

измеряется от потолка до самой высокой точки передней кромки гаражных ворот в поднятом состоянии. Для секционных ворот требуется минимум 2,5 дюйма для установки электрического открывателя.

Пожалуйста, посетите наше Руководство по устранению неполадок для получения дополнительной информации об этом и других советах по гаражным воротам и устранении неполадок.

Как определить размер гаражных ворот для вашего внедорожника, грузовика или дома на колесах

Вы строите новый гараж, предназначенный для автомобиля большего, чем обычно, размера? Если вы в значительной степени знакомы со стандартными размерами гаражных ворот, может быть немного сложнее, когда дело доходит до выбора гаражных ворот для такого крупного транспортного средства, как внедорожник, пикап или даже дом на колесах.

Гаражные ворота шириной 9 футов и высотой 7 футов не очень хорошо справятся с одним из этих больших мальчиков. Хорошие новости! Мы изготавливаем гаражные ворота любых размеров. Узнайте за 4 простых шага, какие гаражные ворота идеально подходят для ваших нужд.

Изображение предоставлено Wikimedia Commons.

Во-первых, давайте поговорим о внедорожниках или больших пикапах и гаражных воротах

1- Внедорожники и грузовики — это большие транспортные средства. Гаражные ворота какого размера мне нужны для хранения внедорожника или пикапа в гараже?

По данным JD Power, самые распространенные внедорожники имеют размер от 5 футов 5 дюймов до 6 футов 4 дюймов в высоту. Если у вас нет модифицированного автомобиля, большинство из них также соответствуют этим же измерениям.

Высота большинства пикапов в среднем составляет от 6 до 6 футов 5 дюймов. Ваш пикап или внедорожник поместится в ворота гаража высотой 7 футов. Гаражные ворота шириной 8 футов Что касается ширины, то большинство автомобилей легко поместятся в гаражные ворота шириной 8 футов .

Теперь, когда вы знаете размер ваших будущих гаражных ворот, вы можете перейти к самой интересной части: выбрать модель гаражных ворот! Мы рекомендуем вам ознакомиться с нашими различными дизайнами и цветами, а также просмотреть нашу галерею изображений, чтобы найти вдохновение в прошлых проектах наших клиентов.

Ваш гараж пристроен к дому или отдельно? Если это пристроенный гараж, вам следует выбрать гаражные ворота с изоляцией, чтобы сохранить тепло в холодную погоду и прохладу в жаркие летние дни, в обоих случаях уменьшая ваши счета за электроэнергию.

Мы предлагаем различные типы изоляции в зависимости от коэффициента теплопередачи, необходимого для вашего гаража. Выбранный вами уровень изоляции не повлияет на окончательный вид гаражных ворот. В категории R-16 с высокой изоляцией есть необычные модели гаражных ворот, такие как современный Vog или деревенский North Hatley LP.

Выше показан дизайн гаражных ворот Standard+ Vog цвета Charcoal, расположение окон: левостороннее Harmony. Эти гаражные ворота размером 9 x 7 футов идеально подходят для внедорожника или пикапа.

Собираетесь ли вы установить вторую гаражную дверь или выбрать двойную гаражную дверь?

Какой ширины должна быть эта двустворчатая гаражная дверь?

Все зависит от того, насколько удобно вам будет парковать 2 машины на небольшом пространстве. Некоторым людям будет очень удобно парковать 2 небольшие машины через ворота гаража шириной 12 футов, в то время как другим будет трудно парковать 2 машины через ворота гаража шириной 16 футов. Гаражные ворота шириной 16 футов и высотой 8 футов являются наиболее востребованными для двойных гаражных ворот. Но поскольку гаражные ворота изготавливаются на заказ в соответствии с вашими конкретными потребностями, вам не нужно приспосабливаться к самым известным размерам. Запросите то, что лучше всего соответствует размерам вашего гаража и вашим потребностям.

Эти гаражные ворота выполнены в дизайне Standard+ North Hatley LP, 16 x 8 футов, цвет Moka Brown, 4 вертикальных облегченных окна Orion. Ширина этих гаражных ворот позволяет без особого труда припарковать рядом две машины.

2- Какой тип подъемника лучше всего подходит для этих гаражных ворот?

Наиболее распространенным типом подъемника, несомненно, является стандартный подъемник , который устанавливается на высоте 12 дюймов или более над воротами гаража. Если вы хотите установить открыватель на потолке, оставьте дополнительные 2 дюйма.

В некоторых случаях у вас может не быть 12 дюймов, необходимых для стандартного подъемника. В этих случаях вы можете установить низкий передний подъемник , когда пространство над воротами гаража составляет менее 10 дюймов.

В вашем гараже соборный потолок? Можно следить за уклоном крыши, установив наклонную направляющую .

3- Какое оборудование требуется для этого типа гаражных ворот?

Поскольку гаражные ворота для внедорожника или пикапа обычно не превышают 8 футов 1 дюйма в высоту, лучше всего подойдет фурнитура для дома. Мы предлагаем 2 типа фурнитуры для дома: Dura+ и болтовую фурнитуру.

Вот их основные характеристики:

Некоторые модели гаражных ворот поставляются с фурнитурой Dura+, в то время как другие поставляются с фурнитурой на болтах. Можно заменить одну на другую, обратившись к специалисту по гаражным воротам. Чтобы узнать больше о различных системах фурнитуры, обратитесь к местному дилеру гаражных ворот.

4- Какой тип устройства открывания гаражных ворот мне следует установить на мой внедорожник или пикап?

Этот шаг довольно прост. Поскольку большинство внедорожников и пикапов подходят к гаражным воротам шириной 7 или 8 футов, вы можете выбрать любой электрический открыватель гаражных ворот из линейки жилых домов.

Каждый открыватель имеет свои уникальные особенности, которые помогут вам сделать выбор.

Устройство открывания LiftMaster 87504-267 идеально подходит для открывания гаражных ворот, чтобы присматривать за вашим домом! Этот очень тихий сошник работает с системой ременного привода. Он имеет HD-камеру и двухсторонний микрофон, к которому вы можете получить доступ со своего мобильного телефона. Таким образом, вы всегда можете видеть, что происходит в вашем гараже в режиме реального времени!
Устройство открывания LiftMaster 8500W представляет собой настенный механизм открывания гаражных ворот. Идеально, если вы хотите освободить место на потолке или если у вас есть оборудование для подъема на большой высоте. Еще одно преимущество: он может открывать гаражные ворота высотой до 14 футов благодаря мощному двигателю постоянного тока 24 В.
Механизм открывания гаражных ворот LiftMaster 87802 работает на системе цепного привода, поэтому он немного менее тихий и не имеет встроенной камеры. Тем не менее, он отлично подходит для отдельного гаража, где шум не является проблемой или если вам не нужно следить за своим домом на колесах, пока вас нет дома. Он поставляется с резервной батареей, удобной в случае отключения электроэнергии.

Еще лучшая новость – всеми этими моделями можно управлять с телефона с помощью приложения myQ! Вы можете контролировать свои гаражные ворота, где бы вы ни находились!

Модель LiftMaster 87504-267 — одна из самых тихих во всей линейке. Он оснащен встроенной камерой, резервным аккумулятором и многими другими функциями!

Во-вторых, давайте посмотрим, какие гаражные ворота вам нужны для вашего величественного дома на колесах

1- Гаражные ворота какого размера мне нужны для моего дома на колесах?

Если вы строите новый гараж для своего дома на колесах, вы можете начать с высоты вашего дома на колесах. Важно добавить запас по высоте. Слишком туго, и вы будете рвать на себе волосы каждый раз, когда захотите заехать в гараж.

Гаражные ворота G-5000, 16 x 18 футов, ледяной белый. Коммерческий дизайн может удовлетворить ваши потребности, если вам нужны более широкие гаражные ворота для вашего автодома.

А что, если через несколько лет вы перейдете на более крупный дом на колесах? Лучше запланировать ворота гаража немного большего размера, чем начинать все сначала.

Это дом на колесах класса А, самый большой из домов на колесах, но также и самый удобный. Изображение с веб-сайта Camper Report.

Какой у вас автофургон? Это играет большую роль при выборе размера гаражных ворот.

Согласно веб-сайту Camper Report, дома на колесах можно разделить на 4 категории:

Класс A — самый большой и удобный вариант. Это классические автобусные дома на колесах, которые можно увидеть на дороге.
Класс B – обычно самые маленькие автофургоны. Они могут даже поместиться в том же гараже, что и ваша машина.
Класс B+ – Это смесь классов B и C. Обычно они немного больше, чем автомобили класса B.
Класс C – Аналогичен классу A, но меньшего размера. Это автодом, построенный на модифицированном шасси пикапа.

Изображение RV класса C с Pixabay.

Каждый из этих классов имеет разные размеры, которые необходимо учитывать при строительстве гаража и выборе подъемной двери.

На веб-сайте Jeffsetter Travel указана разная высота в зависимости от категорий жилых автофургонов:

Класс A – Средняя высота от 12 до 14 футов
Класс B и B+ – Средняя высота от 7 до 10 футов
Класс C — Средняя высота от 10 до 12 футов

Изображение RV класса B от Unsplash.

Убедитесь, что высота вашего дома на колесах включает кондиционер, установленный на крыше. Теперь, когда вы знаете приблизительную высоту гаражных ворот, которая вам понадобится для вашего дома на колесах, вам нужно учесть дополнительную высоту. Вы хотите оставить свободное место над домом на случай, если вы установите багажник на крышу?

Для ширины вам понадобится гаражная дверь шириной не менее 10 футов для автомобиля класса А . Мы рекомендуем гаражные ворота шириной 12 футов для большего комфорта. Для автомобилей классов B, B+ и C подойдет гаражная дверь шириной 8 или 9 футов .

Эти гаражные ворота высотой 9 футов идеально подходят для жилых автофургонов класса B или B+. Эти гаражные ворота Standard+ Shaker-Flat XL, 10 x 9 футов, шоколадный орех, окна со вставками Stockton.

Если у вас уже есть рассматриваемый дом на колесах, еще лучше! Вы можете рассчитать размеры, необходимые для ваших гаражных ворот, с помощью собственного автомобиля. Мы можем сделать размеры гаражных ворот в соответствии с вашими потребностями с точностью до дюйма. Тем не менее, мы рекомендуем вам выбрать гаражные ворота немного большего размера, если вы инвестируете в более крупную модель в будущем.

Эта гаражная дверь, найденная на Houzz, легко подходит для автофургона класса А. Нравится этот внешний вид гаражных ворот? Тогда обратите внимание на гаражные ворота Shaker-Flat CC.

2- Какие типы подъемников подходят для этого типа гаражных ворот?

Поскольку гаражи для жилых автофургонов обычно больше, чем гаражи для автомобилей, конфигурация крыши не позволяет поднимать стандартные гаражные ворота. К счастью, мы предлагаем другие варианты подъема.

В этих гаражах для автофургонов вы можете оказаться в ситуации, когда стена продолжается намного выше гаражной двери. В этом случае мы рекомендуем гусеницу полного вертикального подъема или гусеницу высокого подъема . Это позволяет вам иметь много места над вашим RV.

Если крыша наклонная, мы предлагаем наклонную направляющую , которая повторяет наклон крыши. Это освобождает место над фургоном. Это идеальный лифт, если у вас соборный потолок!

Если между верхней частью дверного проема и потолком недостаточно места, мы можем установить низкий передний подъемник на расстоянии менее 10 дюймов над воротами гаража.

3- Какое оборудование требуется для поддержки такой массивной гаражной двери?

Вам не нужно беспокоиться о надежности фурнитуры гаражных ворот для автофургонов. Как только гаражные ворота превышают 8 футов в высоту, бытовая фурнитура заменяется коммерческой фурнитурой , чтобы обеспечить надежность и надлежащее функционирование гаражных ворот.

В зависимости от назначения ваших гаражных ворот можно установить 3 типа коммерческой фурнитуры.

В зависимости от того, как вы используете гаражные ворота и их веса, мы предлагаем тип необходимой коммерческой фурнитуры.

4- Не забудьте об открывателе гаражных ворот!

Теперь вы нашли идеальную гаражную дверь для своего дома на колесах и детали установки, но есть еще одна вещь, которую следует учитывать: вам также нужен открыватель гаражных ворот. Это потому, что открыть гаражную дверь высотой 14 футов вручную практически невозможно! Что вам нужно, так это промышленный механизм открывания гаражных ворот LiftMaster.

Особенно, если у вас есть дом на колесах класса А, мы рекомендуем настенный открыватель.

Вот преимущества промышленного открывателя дверей, такого как LiftMaster H .

Освобождает пространство на потолке (вам не придется добавлять дополнительное место для устройства открывания гаражных ворот)
Легкий доступ. Установленный на стене, ваш открыватель находится на более доступной высоте, чем над домом на колесах, если когда-либо потребуется перепрограммирование.
Бесшумный и снижает уровень вибрации
Совместимость с myQ!

Преимущество LiftMaster H в том, что он совместим с приложением myQ. Это означает, что вы можете управлять своими гаражными воротами из любого места!

LiftMaster защищает ваш гараж, чтобы вы могли спокойно наслаждаться отдыхом.

Около часа назад вы уехали из дома на выходные в семейный поход. Дети забыли упаковать свои сумки, так что вы нервничали из-за опоздания. В спешке, уходя, вы забыли проверить, закрыта ли дверь гаража. Теперь, когда вы сидите в фургоне, вы беспокоитесь о двери гаража.

Это не должно тяготить вас все выходные! Вы можете просто включить свой телефон и проверить состояние гаражных ворот с помощью приложения myQ.

Проверьте состояние гаражных ворот с помощью приложения myQ. Это позволяет контролировать ворота гаража из любой точки мира!

А если вы совсем забыли о двери гаража и оставили ее открытой, не волнуйтесь! Приложение myQ напомнит вам. Если дверь гаража была открыта в течение длительного времени, она отправляет вам уведомление.

Устройство открывания гаражных ворот напомнит вам о том, что ваши гаражные ворота долгое время оставались открытыми. Все, что вам нужно сделать, это закрыть дверь гаража из приложения после этого!

Готовы купить новые гаражные ворота?

Независимо от того, какой у вас проект, будь то небольшой сарай или гараж для вашего дома на колесах, у нас есть подходящие гаражные ворота для вас.

Мы можем изготовить гаражные ворота нужной вам ширины и высоты. Все наши гаражные ворота изготавливаются на заказ. Все, что вам нужно знать, чтобы начать работу, это размеры проема гаражных ворот.

Трудно измерить проем гаражных ворот? Вот как вы можете это сделать. Или вы можете связаться с местным экспертом Garaga. Один из их квалифицированных техников заедет к вам домой, чтобы снять для вас размеры и помочь вам спланировать проект гаражных ворот.

Эта гаражная дверь идеально подходит для вашего дома? Это Eastman E-11, 16 x 8 футов, черная дверь и накладки, 4 вертикальных облегченных панорамных окна.

Хотите узнать что-то еще более сказочное? Вы можете спроектировать свою будущую гаражную дверь!

Мы предоставляем в ваше распоряжение наше любимое приложение для дизайна гаражных ворот: Центр дизайна! С помощью этого бесплатного интерактивного приложения вы можете выбрать внешний вид ваших будущих гаражных ворот всего за несколько кликов.
