Солнечные элементы. Виды и работа. Применение и особенности

Фотогальванические полупроводниковые фотоэлементы преобразуют энергию электромагнитного излучения в электрическую. По принципу действия они являются фотодиодами, не требующими приложения внешнего напряжения, и создающими электродвижущую силу самостоятельно.

Первые такие элементы были разработаны в 1926 году, в качестве полупроводникового материала использовалась закись меди. Далее были разработаны селеновые фотоэлементы. В 1958 году в США и СССР были запущены спутники с использованием солнечных батарей.

В настоящее время используются в основном кремниевые фотоэлементы, преобразующие энергию солнечных лучей, и называются подобные ячейки обычно солнечными элементами. Полупроводниковый кремний широко распространен на земле в виде диоксида кремния (обычного песка, или кремнезема).

Путем последовательного и параллельного соединения элементов создаются солнечные батареи мощностью до нескольких киловатт.

Кремниевые солнечные элементы выпускаются 4 видов:

• Поликристаллические.
• Монокристаллические.
• Тонкопленочные.
• Гибридные.

Все эти виды солнечных элементов производятся по разным технологиям.

Производство солнечных элементов

Для производства поликристаллических элементов прежде всего, путем медленного охлаждения расплава кремния, выращиваются призматические заготовки квадратного сечения, разрезаемые далее на тонкие квадратные пластинки. Поверхность ячеек темного (черного) оттенка с неоднородной структурой.

Неоднородность вызывается тем, что заготовка не представляет собой единого кристалла, а состоит из большого количества кристалликов случайной ориентации.

Выращивание поликристаллов требует меньших затрат, чем производство монокристаллов, что удешевляет поликристаллические солнечные элементы в сравнении с другими типами.

Монокристаллические солнечные элементы производятся из монокристаллов кремния высокой чистоты с не более чем 0,01% примесей, и они отличаются более высокой стоимостью и эксплуатационными характеристиками, чем поликристаллические элементы.

Монокристаллы кремния выращиваются при температуре 1300 °С в виде призмы с поперечным сечением в виде многоугольника, соответственно ячейки этого типа имеют форму квадрата со скошенными углами, либо многоугольника. Монокристалличность заготовки определяет однородный характер поверхности элементов. Самый верхний слой ячейки выполнен из антиотражающего материала, придающего элементу яркий синий цвет.

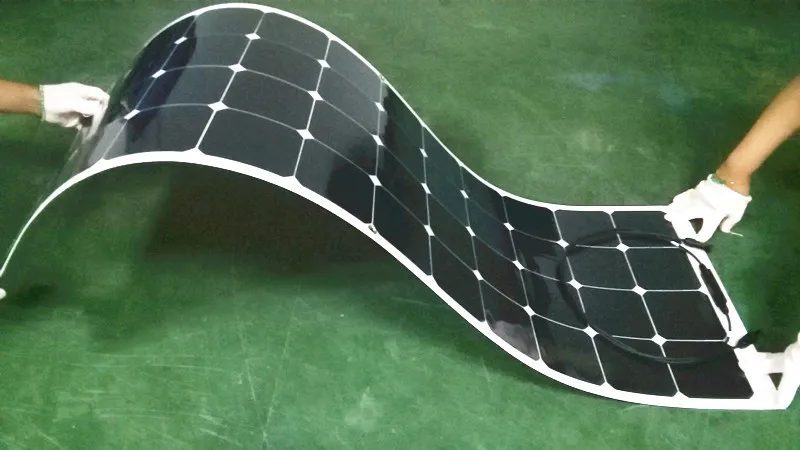

Тонкопленочные солнечные элементы называют также «гибкими панелями». Производятся подобные ячейки напылением в вакууме при температуре 300 °С полупроводникового аморфного кремния на тонкую гибкую подложку из стекла, пластика или металла. Кристаллы кремния при этом осаждаются на подложке неравномерно и направлены своими осями в разные стороны случайным образом.

Как альтернатива, взамен кремния напыляются теллурид кадмия или селенид меди-индия. Слой полупроводникового материала покрывается сверху защитной пленкой. Технологии производства подобных элементов непрерывно совершенствуются. Тонкопленочные солнечные элементы отличаются минимальной толщиной (около 1 мкм) и малыми затратами на изготовление.

При производстве гибридных солнечных элементов над кристаллическим полупроводниковым материалом располагается тонкий слой аморфного полупроводника.

Принцип действия солнечных элементов

В основе работы фотоэлементов лежит давно открытое явление фотоэффекта – испускания веществом электронов под действием света или любого другого электромагнитного изучения.

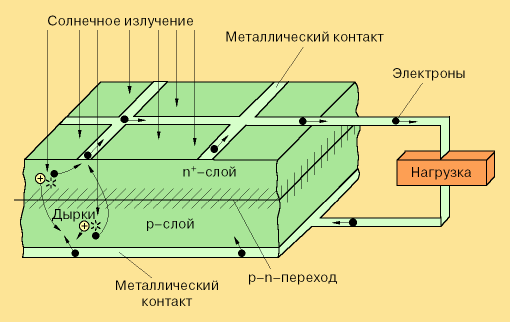

Солнечный элемент представляет собой p-n переход, это по сути два соприкасающихся полупроводника разной проводимости с разделяющим слоем между ними. В p-полупроводнике электронов недостаток, а в n-полупроводнике напротив, избыток. В сторону источника излучения направлен n-полупроводник (внешний электрод), он располагается на подложке поверх p-полупроводника (внутреннего электрода). При попадании на элемент солнечных лучей электроны n-полупроводника выбиваются с атомных орбит и переходят в лежащий ниже p-полупроводник. Образуется направленный поток электронов, который можно замкнуть на внешнюю нагрузку с протеканием в ней непрерывного электрического тока.

Такой элемент является некоторым аналогом батареи с катодом (отводом от n-полупроводника) и анодом (отводом от p-полупроводника). Отрицательным полюсом этой «батареи» является внешний электрод (сетка поверх n-полупроводника), а положительным – внутренний (подложка с нанесенным p-полупроводником).

Солнечные элементы как источники питания

Освещенный светом солнечный элемент создает на своих выводах некоторую электродвижущую силу (ЭДС), значение которой зависит от интенсивности падающего на ячейку света. С увеличением освещенности ЭДС возрастает, но лишь до определенного предела (для кремниевых элементов до 0,6 В), т.е. зависимость ЭДС от освещенности нелинейная. От размеров элементов ЭДС не зависит, но она снижается примерно на 2 мВ при нагреве элемента на 1 С.

Для получения более высокой ЭДС устройства соединяют последовательно. Отдаваемый элементом ток зависит от вида элемента и падающего светового потока, в свою очередь определяемого освещенностью и площадью ячейки. Элемент с коэффициентом полезного действия (КПД) 17% размером 156 х 156 мм выдает при коротком замыкании ток 9 А. Максимальную мощность элемент выдает при просадке напряжения под нагрузкой до 0,47-0,5 В, такой режим работы элемента наиболее оптимален. Поскольку площадь ячейки ограничивается технологией изготовления (ячейка – поперечный срез кристалла ограниченных размеров), для повышения отдаваемой мощности отдельные элементы соединяют также и параллельно.

При подключении к элементу или батарее нагрузки напряжение падает, а поскольку оно зависит и от высоты солнца, состояния неба и атмосферы (в пасмурную погоду мощность световых панелей падает в 15-20 раз), солнечные электростанции снабжаются автоматическими регуляторами и буферными аккумуляторами, сглаживающими пики потребления электроэнергии и изменения интенсивности падающего светового потока.

Особенности солнечных элементов разных видов

Солнечным элементам свойственны как общие свойства, так и отличные в зависимости от их вида и технологии изготовления.

Поликристаллические солнечные элементы

Поскольку в элементах этого типа кристаллики кремния ориентированы случайно, их эффективность снижается при прямом падении солнечного света, но, в порядке некоторой компенсации, снижается незначительно при наклонном падении света. Их характеристики незначительно зависят от угловой высоты солнца и его положения на небосводе. КПД таких элементов невысок и составляет 17-20%.

Монокристаллические солнечные элементы

КПД монокристаллических элементов выше КПД поликристаллических элементов и доходит до 25%, и даже до 44% в элементах, предназначенных для космической отрасли. Эти элементы более критичны к углу падения солнечных лучей, и их целесообразно ориентировать на Солнце с изменением положения в течение дня. Хорошо работают они и при высокой облачности, а также при отрицательных температурах.

Аморфные элементы

КПД элементов из кремния низок (около 7-10%), для элементов из современных материалов он достигает 15-20%. К достоинствам этих элементов относится возможность монтажа их на изогнутых конструкциях, они хорошо работают при рассеянном освещении. К недостатку можно отнести большие размеры – вследствие низкого КПД они требуют при равенстве мощности вдвое большей установочной площади в сравнении с кристаллическими элементами. Также со временем слой аморфного кремния постепенно деградирует, и батарея теряет эффективность, примерно на 20% мощности за первые 2 года эксплуатации.

Гибридные солнечные элементы

Поскольку кристаллический кремний и аморфный кремний наиболее эффективно работают каждый в своей области солнечного спектра, при освещении солнечным светом смешанного состава общий КПД солнечного элемента повышается.

Применение солнечных элементов

Поскольку ЭДС одного элемента составляет 0,6 В, для получения достаточного напряжения их соединяют последовательно. Батарея из соединенных последовательно 36 элементов будет обладать ЭДС 0,6 х 36 = 21,6 В, а при оптимальной нагрузке будет выдавать напряжение порядка 17-18 В. Чтобы заряжать таким напряжением аккумулятор с номинальным напряжением 12 В, необходим контроллер заряда, избавляющий аккумулятор от перезаряда, а батарею от перегрузки. Подобный контроллер позволяет путем автоматического снижения напряжения увеличивать снимаемый ток, а тем самым постоянно поддерживать элементы в режиме съема максимальной в данных условиях мощности.

Изначально предполагалось, что устройства будут применяться в основном в космической промышленности и в военных целях. Солнечные батареи – основные источники питания на космических аппаратах, особо эффективны такие устройства при полетах от Земли в сторону Солнца, где мощность батарей значительно возрастает. Очень выгодно использование солнечных элементов для питания автоматических метеостанций.

В тропических и субтропических регионах с большим количеством часов солнечного сияния в году солнечные батареи позволяют решить проблемы энергоснабжения жилых домов и дач, при этом батареи размещают на крышах. В городах батареи на солнечных элементах используются для подзарядки автомобилей, а также для уличного освещения (накопленная в светлое время суток энергия расходуется в темное). Сфера применения солнечных элементов и батарей непрерывно расширяется по мере их удешевления и совершенствования характеристик.

Похожие темы:

• Окна батареи. Прозрачные солнечные батареи. Работа и применение
• Солнечные батареи. Виды и устройство. Работа и применение
• Фоторезисторы. Виды и работа. Применение и особенности
• Фототранзисторы. Устройство и работа. Применение и особенности
• Фотодиоды. Виды и устройство. Работа и характеристики

Солнечные элементы • Ваш Солнечный Дом

Структура солнечного элемента

• 1 Структура солнечного элемента
• 2 Типы солнечных элементов
• 3 Размеры фотоэлектрических элементов
• 4 Пиковый ватт
• 5 Сравнение тонкопленочных и кристаллических фотоэлектрических модулей
• 6 Различия между моно и поликристаллическими солнечными элементами

Солнечные элементы (СЭ) изготавливаются из материалов, которые напрямую преобразуют солнечный свет в электричество. Большая часть из коммерчески выпускаемых в настоящее время СЭ изготавливается из кремния (химический символ Si). Кремний это полупроводник. Он широко распространен на земле в виде песка, который является диоксидом кремния (SiO

2), также известного под именем «кварцит». Другая область применения кремния — электроника, где кремний используется для производства полупроводниковых приборов и микросхем.

Структура солнечного элемента из кремния 1. свет (фотоны)   2. лицевой контакт  3. отрицательный слой 4. переходной слой  5. положительный слой  6. задний контакт

Прежде всего , в СЭ имеется задний контакт и 2 слоя кремния разной проводимости. Сверху имеется сетка из металлических контактов и антибликовое просветляющее покрытие, которое дает СЭ характерный синий оттенок. Различают солнечные элементы с переходом p- и n-типа. Первые дешевле и более распространены в настоящее время. Вторые немного дороже, но имеют большую эффективность, и применяются в  солнечных элементах нового типа (например,

PERC)

Типы солнечных элементов

Кремниевые солнечные элементы могут быть следующих типов: монокристаллический, поликристаллический и аморфный (тонкопленочный). Есть также гетероструктурные элементы, которые совмещают в себе кристаллический и аморфный солнечные элементы (см.ниже). Различие между этими формами в том, как организованы атомы кремния в кристалле. Различные СЭ имеют разный КПД преобразования энергии света. Моно- и поликристаллические элементы имеют КПД выше, чем у солнечных элементов, изготовленных из аморфного кремния.

В последние годы разработаны новые типы материалов для СЭ. Например, тонкопленочные фотоэлектрические элементы из медь-индий-диселенида и из CdTe (теллурид кадмия). Эти СЭ в последнее время также коммерчески используются. Технологии их производства постоянно развиваются, за последнее десятилетие КПД тонкопленочных элементов вырос примерно в 2 раза. Одной из последних технологий солнечных модулей из аморфного кремния являются тандемные солнечные модули, которые имеют повышенных КПД.

Последние технологии используют гибридные методы. Так появились элементы, которые имеют как кристаллический переход, так и тонкий полупрозрачный аморфный переход, расположенный над кристаллическим. Так как кристаллы и аморфный кремний наиболее эффективно преобразуют только часть спектра света, и эти спектры немного отличаются, применение таких гибридных элементов позволяет повысить общий КПД солнечного элемента. В России такие солнечные элементы выпускает завод Хевел.

Производителя солнечных элементов постоянно усовершенствуют их, что приводит к повышению их КПД и выработки электроэнергии на пиковый ватт. Современные технологии солнечных элементов и модулей описаны в нашей статье «Современные солнечные элементы и модули«. Сейчас применяются  PERC, HJT, IBC, Bi-facial, TopCon и другие новые многообещающие технологии для кристаллических кремниевых элементов, которые позволили достичь КПД в солнечном элементе 25 и более процентов (см. карту КПД СЭ справа).

На рисунке приведен график изменения КПД солнечных элементов за последние десятилетия. Как видим, в лабораториях уже получены результаты, приближающиеся к 45%. Конечно, до массового коммерческого использования такие технологии дойдут еще не скоро, но работа по удешевлению изготовления солнечных элементов постоянно ведется во всем мире. Как видно, максимальный КПД получают на многопереходных элементах и концентрированном освещении.

Размеры фотоэлектрических элементов

Тенденция при производстве солнечных элементов — это увеличение их размера. Большие пластины позволяют снизить удельную стоимость пикового ватта солнечного элемента. В настоящее время применяются в основном пластины размером 156 и более мм.

Чем больше размер, тем выше мощность и ниже стоимость, поэтому кремниевая промышленность продолжает выпускать пластины больших размеров от M2, M4, G1, M6 до M12 (G12).

История размеров пластин солнечных элементов

Первые модули мощностью 48 Вт появились в 1983 году, в них использовалось 36 ячеек размером 100 х 100 мм. После этого использовалось много ячеек с разными размерами, начиная с 100 х 100 мм, этот размер ячеек был доступен на рынке примерно до 1996 года. Другие размеры, такие как 125 х 125 мм, затем стали стандартными размерами на многие годы.

До 2010 года преобладали монокристаллические кремниевые пластины шириной 125 мм x 125 мм (диаметр кремниевого слитка 165 мм) и лишь небольшое количество пластин размером 156 мм x 156 мм (диаметр кремниевого слитка 200 мм).

После 2010 года пластины размером 156 мм x 156 мм стали все более популярным выбором (более низкая стоимость за ватт) для монокристаллических и мультикристаллических пластин p-типа. Пластина размером 156 мм стала стандартом на более, чем 10 лет. Тогда для модуля размером 156 мм был определен термин «размер пластины M0». К концу 2013 года ряд производителей совместно выпустили стандарты для монопластин M2 (156,75 мм x 156,75 мм) p-типа (кремниевый слиток диаметром 205 мм) и M2 (156,75 мм x 156,75 мм) монопластин p-типа (210 мм). диаметр слитка кремния). В течение этого периода 2013 года на рынке также было несколько пластин M4 (161,7 мм x 161,6 мм) (слиток кремния диаметром 211 мм).

В 2016 году начался переход от 156 x 156 мм к более крупным форматам 156,75 x 156,75 мм в массовом производстве.

Без увеличения габаритов модулей на 60 ячеек, пластины M2 могут увеличить мощность модуля более, чем на 5 Вт, что является значительным повышением конкурентоспособной стоимости, поэтому они стали основным размером и сохраняли этот статус в течение нескольких лет. Старый 6-дюймовый формат (156 мм x 156 мм) полностью исчез с рынка  к концу 2019 года.

Затем размер снова был увеличен на 2 мм до общего размера 158,75 мм (M3/G1), а пластина M4 — до 161,7 мм. M4 в основном использовалась для двусторонних модулей n-типа.

К 2019 году были запущены монопластины M6 (166 мм x 166 мм) p-типа (кремниевый слиток диаметром 223 мм), что дает размер модуля 1776 x 1052 мм для варианта с полуячейками. 6-дюймовый формат M2 (156,75 мм x 156,75 мм) замещен на G1 и M6. В тот же период 2019 года были запущены M12 (G12) M10 M9.

В 2020 году массово появились размеры M12 и даже M12+. Площадь таких элементов в мм2 приведена на рисунке ниже.

Площадь пластин

M12(G12)	M10	M9	M6	G1	M4	M2
44096 мм²	399976 мм²	36862 мм²	27415 мм²	25199 мм²	25825 мм²	244316 мм²



Мощность солнечного элемента и мощность солнечного модуля на основе пластин различного размера

Размер пластины	Мощность элемента (Вт) при КПД 22. 5%	Мощность модуля из 60 элементов, Вт	Мощность модуля из 120 полуэлементов, Вт
M12	9.92	583	601
M10	9.00	529	545
M9	8.29	488	502
M6	6.17	363	374
G1	5.67	333	343
M4	5.81	342	352
M2	5.50	323	333

Пиковый ватт

КПД серийно выпускаемых солнечных элементов, %:
монокристаллические:	15-22
поликристаллические:	12-18
аморфные:	6-12
теллурид кадмия:	8-12

Солнечный элемент производит электричество когда освещается светом.

В зависимости от интенсивности света (измеряемой в Вт/м²), солнечный элемент производит больше или меньше электричества: яркий солнечный свет более предпочтителен, чем тень, и тень более предпочтительна, чем электрический свет. Для сравнения СЭ и модулей необходимо знать так называемую номинальную мощность элемента или модуля. Номинальная мощность, выращенная в ваттах пиковой мощности Wp, это мера того, сколько электроэнергии может произвести фотоэлектрический модули при оптимальных условиях.

Для определения и сравнения номинальной мощности солнечных панелей, выходная мощность измеряется при стандартных тестовых условиях (СТУ). Эти условия предполагают:

— освещенность 1000 Вт/м²
— солнечный спектр AM 1.5 (он определяет тип и цвет света)
— температура элемента 25 °C (это важно, так как эффективность СЭ падает при повышении его температуры).

Так как в реальных условиях работы такие параметры практически недостижимы, в последнее время все больше производителей указывают параметры модуля в так называемых «нормальных условиях» (NOCT), т. е. при температуре модуля 40-45 градусов и освещенности 800 Вт/м². Тем не менее, NOCT также не отражает реальную мощность модуля, так как во время работы солнечной батареи освещенность может быть даже выше 1000 Вт/м², а температура существенно ниже 45С.

Пример:

Большинство панелей с площадью 1 квадратный метр имеют номинальную мощность около 120-150 Вт_пик
(уточнение: если они сделаны из кристаллических кремниевых элементов).

Ни NOCT, ни тем более STC мощности не позволяют определить, сколько именно энергии будет вырабатывать солнечная панель в реальных условиях. Для того, чтобы иметь более точное представление о производительности солнечного модуля, в мире делаются попытки ввести новые, дополнительные, показатели эффективности солнечных панелей. Одним из таких дополнительных параметров является PTC, с помощью которого можно более реально определить, сколько энергии можно ожидать от того или иного модуля. На настоящий момент PTC, наряду с NOCT, являются показателями, по которым можно проводить сравнение различных фотоэлектрических модулей. Подробнее о PTC…

Сравнение тонкопленочных и кристаллических фотоэлектрических модулей

Тонкопленочные солнечные элементы бывают обычно 4 основных типов:

1. из аморфного кремния (a-Si) или тонкопленочного кремния (TF-Si)
2. из теллурида кадмия (Cd-Te)
3. из деселенида галлия-меди-индия copper indium gallium deselenide (CIS or CIGS)
4. из синтетических (dye-sensitized solar cell) материалов с органическими добавками.

Тонкопленочные модули из аморфного кремния. В отличие от кристаллического материала, здесь нет структурированного положения атомов. Поэтому у аморфного кремния хуже полупроводниковые свойства и, следовательно, меньше КПД преобразования света. Однако для производства элементов необходимо гораздо меньше кремния и он может быть нанесен практически на любую поверхность — стекло, металл или другой материал. КПД элементов из аморфного кремния с одним слоем — около 6%. Доля модулей из аморфного кремния на рынке незначительна.

CSG (Crystalline Silicon on Glass) выглядят как модули из аморфного кремния, но на самом деле являются кристаллическими. Специальный технологический процесс позволяет наносить тонкий слой кристаллического кремния (около 2мкм) прямо на стекло (тогда как толщина «обычного» ФЭП составляет 200-300мкм). Контакты внедряются с использованием лазера и трафаретной печати. Первые фотоэлектрические модули, произведенные по такой технологии, имели КПД около 7%.

CdTe модули

(кадмий-теллуровые). Эта специальная тонкопленочная технология имеет большой потенциал для снижения стоимости фотоэлектрических модулей. КПД модулей достигает 18%. Содержание кадмия в модуле меньше, чем в обычной пальчиковой батарейке, и производители обещают принимать на переработку все произведенные ими «отработанные» модули.

CIS модули. Основные ингредиенты CIS модулей — медь, индий, селен, и иногда галлий (тогда элементы обозначаются как CIGS). CIS имеют наибольший КПД в группе тонкопленочных ФЭП (до 16-18% в модуле).

В Южной Корее была разработана принципиально новая технология тонкопленочных модулей, что может значительно способствовать массовому их распространению за счет удешевления и увеличения энергоемкости. В новых солнечных элементах присутствуют 3 цветных слоя на базе наногранул из диоксида титана. Благодаря количеству слоев новые солнечные элементы могут собирать видимый свет в трех наиболее активных длинах – красной, синей и зеленой. В результате, солнечный элемент производит электроэнергии почти в 3 раза больше, чем обыкновенные фотоэлектрические панели.

Еще одним преимуществом таких элементов является их высокая светопропускаемость, поэтому их можно располагать на крышах и окнах жилых домов. Для создания этих элементов использовался метод хроматографии и совсем не использовался кремний, что делает производство недорогим и не зависящим от исчерпаемых природных ресурсов. Толщина готовой пленки составляет всего 20 нанометров, она способна производить до 30 миллиампер электричества с каждого квадратного сантиметра. Ее КПД составляет около 17-18%.

Тонкопленочные солнечные модули состоят из примерно 6 слоев. Прозрачное покрытие закрывает антиотражающий слой, затем идут полупроводники P и N типа, затем контактный слой и подложка. Принцип работы тонкопленочных солнечных элементов тот же самый, что и у кристаллических солнечных элементов.

Ниже приведены основные особенности и отличия в применении тонкопленочных и кристаллических фотоэлектрических модулей.

Тонкопленочные модули в общем случае должны быть дешевле кристаллических за счет меньшего расхода кремния и более простой технологии изготовления. Однако на практике разница в цене не очень большая, так как в последние годы цена на кристаллические солнечные модули сильно снизилась. Эффективность обеих технологий быстро растет, а различие в цене уменьшается. Более того, тонкопленочные модули обычно выполняются с использованием 2 слоев стекла, поэтому они могут быть даже дороже поликристаллических модулей той же мощности. Двойное стекло также делает тонкопленочные модули тяжелее кристаллических модулей, в которых стекло только с лицевой стороны, а с тыльной — PVC пленка (это не относится к новым double glass кристаллическим солнечным модулям).

Есть другой тип тонкопленочных солнечных модулей, в которых полупроводниковый слой нанесен на гибкую основу. Такие модули — легкие и их можно изгибать. Обычно такие модули используются в переносных системах или на кровлях со сложной формой.

Для конечных потребителей и установщиков важно рассмотреть некоторые важные особенности, которые имеют место при проектировании солнечной электростанции на основе различных типов солнечных элементов. На основе этой информации проектировщик может решить, какую технологию солнечных элементов — тонкопленочную или кристаллическую — лучше использовать в конкретном проекте.

В таблице ниже приведено очень короткое сравнение этих двух технологий. При выборе модулей для конкретного проекта необходимо также учитывать много других моментов.

Разновидности технологии	Монокристаллический кремний (c-Si) Поликристаллический кремний(pc-Si/ mc-Si) String Ribbon	Аморфный кремний (a-Si) Теллурид кадмия (CdTe) Copper Indium Gallium Selenide (CIG/ CIGS) Органические фотоэлементы (OPV/ DSC/ DYSC)
Отношение напряжения в рабочей точке к напряжению холостого хода (Vmp/ Voc) (выше — лучше, т.к. меньше разница между Voc и Vmp)	80%-85%	72%-78%
Температурные коэффициенты (низкий температурный коэффициент лучше при работе при высоких температурах окружающей среды)	выше (-0,4-0,5%/градус)	ниже (-0,1-0,2%/градус)
Заполнение вольт-амперной характеристики (идеальный элемент имеет 100% заполнение)	73%-82%	60%-68%
Конструкция модуля	в раме из анодированного алюминия	без рамы, между 2 стеклами — цена ниже, вес больше на гибком основании — легче, дешевле
КПД модуля	13%-19%	4%- 12%
Совместимость с инверторами	Чем меньше температурный коэффициент, тем лучше. Можно использовать бестрансформаторные инверторы	Проектировщик должен учитывать такие факторы, как температурный коэффициент, отношение Voc/Vmp, сопротивление изоляции и т.п. Обычно для тонкопленочных модулей требуется инвертор с гальванической развязкой
Монтажные конструкции	Типовые	Типовые, но может потребоваться специальные зажимы или крепеж. Во многих случаях стоимость установки намного меньше
Соединения постоянного тока	Типовые	Типовые, иногда может потребоваться больше разветвителей и предохранителей
Типовое применение	Жилые дома/Коммерческие объекты/Генерация в сеть	Жилые дома/Коммерческие объекты/Генерация в сеть
Требуемая площадь	около 150 Вт/м2	может потребоваться до 50% больше площади для той же мощности СБ

Источник: CIVICSolar

Как видно из таблицы, основное отличие кристаллических и тонкопленочных элементов — в их КПД. Также, у кристаллических элементов дольше срок службы. Расходы на установку кристаллических модулей меньше, так как для одной и той же мощности нужно устанавливать примерно в 2 раза меньше по площади модулей. К недостаткам кристаллических модулей можно отнести высокую стоимость исходного материала (кристаллического кремния), его хрупкость.

Установка тонкоплёночных модулей на гибкой основе требует определённых навыков от монтажников. Мы не знаем в России никого, кто мог бы качественно установить такие модули (более того, недавно установленные в Сколково тонкоплёночные модули TegoSolar были смонтированы с грубыми нарушениями, что привело к возгоранию крыши и уничтожению довольно дорогостоящей солнечной батареи из гибких фотоэлектрических модулей).

Справедливости ради нужно отметить, что в реальных условиях модули из аморфного кремния вырабатывают больше энергии с пикового ватта, чем моно и поликристаллические солнечные панели. Последние 2 года в Москве в ИВТАНе ведутся сравнительные испытания различных модулей, предварительные результаты говорят о том, что тонкопленочные модули GET вырабатывают примерно на 13% больше электроэнергии, чем все лучшие экземпляры модулей из кристаллических солнечных элементов.



Различия между моно и поликристаллическими солнечными элементами

Этот вопрос выделен в отдельную статью:

ВЫБОР СОЛНЕЧНЫХ ПАНЕЛЕЙ: МОНО ИЛИ ПОЛИ?

В видео ниже — обзор технологий солнечных элементов и их КПД на 2021 год.

Неплохая статьи по теме на стороннем ресурсе:

Как делают солнечные элементы (17 фото + 2 видео)

Эта статья прочитана 24240 раз(а)!

• Качество солнечных элементов и модулей

  10000

  2 основных параметра для оценки качества солнечных модулей Нам часто задают вопрос — почему у вас солнечные панели стоят столько, а у каких-то других продавцов — дешевле. Простой ответ похож на известную и набившую оскомину фразу. Согласно известной рекламе, «не…

• STC, NOCT и PTC — что это такое ?

  10000

  Тестирование параметров солнечных батарей Что такое STC и PTC? Как оценить и сравнить параметры солнечных батарей При выборе солнечных модулей очень важно понимать параметры, которыми описывается модуль — мощность, напряжения, токи в различных режимах. Но не менее важно знать, при…

• Солнечные батареи. Руководство для покупателя

  10000

  Руководство для покупателя по выбору солнечных панелей При перепечатке ссылка на этот сайт обязательна, См. Правила копирования. «Ваш Солнечный Дом» Общее правило при покупке солнечных батарей Последние несколько лет, очень много компаний, начиная от ландшафтных дизайнеров до установщиков окон, крыш,…

• 12 преимуществ Double-Glass солнечных модулей

  10000

  Солнечные фотоэлектрические модули с двойным стеклом Модули с двойным остеклением (double glass) Солнечные модули с двойным стеклом  появились на рынке сравнительно недавно — 5-7 лет назад, но до недавнего времени они были дороже обычных модулей. В 2017 году они стали…

• Тонкопленочные модули из аморфного кремния

  63

  Тонкопленочные фотоэлектрические модули из аморфного кремния Тонкопленочные технологии часто рассматривают как будущее фотоэлектрической энергетики, несмотря на то, что в настоящее время более 90% всех производимых в мире солнечных модулей — кристаллические. Тем не менее, технологии тонкопленочных модулей развиваются очень быстро,…

• Основы фотоэнергетики (Содержание)

  60

  Что такое солнечные элементы, модули, инверторы, контроллеры, электростанции? Солнечная энергетика становится мейнстримом современной энергетики, и с каждым годом вызывает все больший интерес. Фотоэлектрическая энергетика — новая отрасль, которая стремительно развивается и уже сейчас современный мир невозможно представить без солнечных фотоэлектрических…

Основы солнечных фотоэлектрических элементов | Министерство энергетики

Офис технологий солнечной энергии

Когда свет падает на фотогальванический (PV) элемент, также называемый солнечным элементом, этот свет может отражаться, поглощаться или проходить прямо через элемент. Фотоэлемент состоит из полупроводникового материала; «полу» означает, что он может проводить электричество лучше, чем изолятор, но не так хорошо, как металл. В фотоэлементах используется несколько различных полупроводниковых материалов.

Когда полупроводник подвергается воздействию света, он поглощает энергию света и передает ее отрицательно заряженным частицам в материале, называемому электронами. Эта дополнительная энергия позволяет электронам течь через материал в виде электрического тока. Этот ток извлекается через проводящие металлические контакты — сеткообразные линии на солнечных элементах — и затем может использоваться для питания вашего дома и остальной части электросети.

Эффективность фотоэлемента — это просто количество электроэнергии, выходящей из элемента, по сравнению с энергией падающего на него света, что показывает, насколько эффективно элемент преобразует энергию из одной формы в другую. Количество электроэнергии, вырабатываемой фотоэлементами, зависит от характеристик (таких как интенсивность и длина волны) доступного света и множества рабочих характеристик элемента.

Важным свойством фотоэлектрических полупроводников является ширина запрещенной зоны, которая указывает, какие длины волн света материал может поглощать и преобразовывать в электрическую энергию. Если ширина запрещенной зоны полупроводника соответствует длинам волн света, падающего на фотоэлектрическую ячейку, то эта ячейка может эффективно использовать всю доступную энергию.

Узнайте больше о наиболее часто используемых полупроводниковых материалах для фотоэлементов.

Кремний

Кремний, безусловно, является наиболее распространенным полупроводниковым материалом, используемым в солнечных элементах, что составляет примерно 9Сегодня продано 5% модулей. Это также второй по распространенности материал на Земле (после кислорода) и самый распространенный полупроводник, используемый в компьютерных чипах. Элементы кристаллического кремния состоят из атомов кремния, соединенных друг с другом в кристаллическую решетку. Эта решетка обеспечивает организованную структуру, которая делает преобразование света в электричество более эффективным.

Солнечные элементы, изготовленные из кремния, в настоящее время обеспечивают сочетание высокой эффективности, низкой стоимости и длительного срока службы. Ожидается, что модули прослужат 25 и более лет, по истечении этого времени производя более 80% своей первоначальной мощности.

Тонкопленочные фотоэлектрические элементы

Тонкопленочные солнечные элементы изготавливаются путем нанесения одного или нескольких тонких слоев фотоэлектрического материала на поддерживающий материал, такой как стекло, пластик или металл. Сегодня на рынке представлены два основных типа тонкопленочных фотоэлектрических полупроводников: теллурид кадмия (CdTe) и диселенид меди-индия-галлия (CIGS). Оба материала можно наносить непосредственно на переднюю или заднюю поверхность модуля.

CdTe является вторым наиболее распространенным фотоэлектрическим материалом после кремния, и элементы CdTe можно изготавливать с использованием недорогих производственных процессов. Хотя это делает их экономически эффективной альтернативой, их эффективность все еще не так высока, как у кремния. Ячейки CIGS обладают оптимальными свойствами для фотоэлектрического материала и высокой эффективностью в лаборатории, но сложность, связанная с объединением четырех элементов, делает переход от лаборатории к производству более сложным. И CdTe, и CIGS требуют большей защиты, чем кремний, чтобы обеспечить длительную работу на открытом воздухе.

Перовскитные фотоэлектрические элементы

Перовскитные солнечные элементы представляют собой тип тонкопленочных элементов и названы в честь их характерной кристаллической структуры. Ячейки перовскита состоят из слоев материалов, которые печатаются, покрываются или наносятся вакуумным способом на нижележащий поддерживающий слой, известный как подложка. Как правило, они просты в сборке и могут достигать эффективности, аналогичной кристаллическому кремнию. В лаборатории эффективность солнечных элементов на основе перовскита улучшилась быстрее, чем у любого другого фотоэлектрического материала, с 3% в 2009 году.до более чем 25% в 2020 году. Чтобы быть коммерчески жизнеспособными, перовскитные фотоэлементы должны стать достаточно стабильными, чтобы выдержать 20 лет на открытом воздухе, поэтому исследователи работают над тем, чтобы сделать их более долговечными и разработать крупномасштабные и недорогие технологии производства.

Органические фотоэлектрические элементы

Органические фотоэлектрические элементы, или OPV, состоят из богатых углеродом (органических) соединений и могут быть адаптированы для улучшения определенных функций фотоэлектрических элементов, таких как ширина запрещенной зоны, прозрачность или цвет. Ячейки OPV в настоящее время примерно вдвое менее эффективны, чем ячейки из кристаллического кремния, и имеют более короткий срок службы, но могут быть менее дорогими в производстве в больших объемах. Их также можно наносить на различные вспомогательные материалы, такие как гибкий пластик, благодаря чему OPV можно использовать в самых разных целях. PV

Квантовые точки

Солнечные элементы с квантовыми точками проводят электричество через мельчайшие частицы различных полупроводниковых материалов размером всего в несколько нанометров, называемые квантовыми точками. Квантовые точки обеспечивают новый способ обработки полупроводниковых материалов, но между ними трудно создать электрическую связь, поэтому в настоящее время они не очень эффективны. Однако их легко превратить в солнечные батареи. Их можно наносить на подложку с помощью метода центрифугирования, распыления или рулонных принтеров, подобных тем, которые используются для печати газет.

Квантовые точки бывают разных размеров, а их ширина запрещенной зоны настраивается, что позволяет им собирать свет, который трудно улавливать, и сочетать их с другими полупроводниками, такими как перовскиты, для оптимизации производительности многопереходного солнечного элемента (подробнее об этом ниже).

Многопереходные фотоэлектрические элементы

Еще одна стратегия повышения эффективности фотоэлектрических элементов заключается в наслоении нескольких полупроводников для создания многопереходных солнечных элементов. Эти ячейки, по сути, представляют собой стопки различных полупроводниковых материалов, в отличие от ячеек с одним переходом, которые имеют только один полупроводник. Каждый слой имеет разную ширину запрещенной зоны, поэтому каждый из них поглощает разную часть солнечного спектра, что позволяет лучше использовать солнечный свет, чем ячейки с одним переходом. Многопереходные солнечные элементы могут достигать рекордных уровней эффективности, потому что свет, который не поглощается первым слоем полупроводника, улавливается слоем под ним.

В то время как все солнечные элементы с более чем одной запрещенной зоной являются многопереходными солнечными элементами, солнечный элемент с ровно двумя запрещенными зонами называется тандемным солнечным элементом. Многопереходные солнечные элементы, объединяющие полупроводники из столбцов III и V в периодической таблице, называются многопереходными солнечными элементами III-V.

Многопереходные солнечные элементы продемонстрировали КПД выше 45%, но они дороги и сложны в производстве, поэтому они предназначены для исследования космоса. Военные используют солнечные элементы III-V в беспилотниках, и исследователи изучают другие способы их применения, где ключевым фактором является высокая эффективность.

Концентрация Фотогальваника

Концентрация PV, также известная как CPV, фокусирует солнечный свет на солнечный элемент с помощью зеркала или линзы. Фокусируя солнечный свет на небольшой площади, требуется меньше фотоэлектрического материала. Фотоэлектрические материалы становятся более эффективными по мере того, как свет становится более концентрированным, поэтому самая высокая общая эффективность достигается с помощью ячеек и модулей CPV. Однако требуются более дорогие материалы, технологии производства и возможность отслеживать движение солнца, поэтому демонстрация необходимого преимущества по стоимости по сравнению с современными кремниевыми модулями большого объема стала сложной задачей.



Узнайте больше об исследованиях в области фотоэлектричества в офисе технологий солнечной энергии, ознакомьтесь с этими информационными ресурсами солнечной энергии и узнайте больше о том, как работает солнечная энергия.

Солнечная батарея | Определение, принцип работы и разработка

схема структуры солнечного элемента

Посмотреть все СМИ

Ключевые люди:

Роджер Энджел

Похожие темы:

солнечная панель тонкопленочный солнечный элемент множество просветляющий слой электрический контактный слой

Просмотреть весь связанный контент →

солнечный элемент , также называемый фотогальваническим элементом , любое устройство, которое непосредственно преобразует энергию света в электрическую энергию посредством фотогальванического эффекта. Подавляющее большинство солнечных элементов изготавливается из кремния — с повышением эффективности и снижением стоимости, поскольку материалы варьируются от аморфных (некристаллических) до поликристаллических и кристаллических (монокристаллических) форм кремния. В отличие от батарей или топливных элементов, солнечные элементы не используют химические реакции и не требуют топлива для производства электроэнергии, и, в отличие от электрических генераторов, они не имеют движущихся частей.

Солнечные элементы можно объединять в большие группы, называемые массивами. Эти массивы, состоящие из многих тысяч отдельных ячеек, могут функционировать как центральные электростанции, преобразовывая солнечный свет в электрическую энергию для распределения среди промышленных, коммерческих и бытовых пользователей. Солнечные элементы в гораздо меньших конфигурациях, обычно называемые панелями солнечных элементов или просто солнечными панелями, были установлены домовладельцами на крышах, чтобы заменить или увеличить их обычное электроснабжение. Панели солнечных батарей также используются для обеспечения электроэнергией во многих отдаленных наземных районах, где обычные источники электроэнергии либо недоступны, либо слишком дороги в установке. Поскольку у них нет движущихся частей, которые могли бы нуждаться в обслуживании, или топлива, которое требовало бы пополнения, солнечные элементы обеспечивают питание для большинства космических установок, от спутников связи и метеорологических спутников до космических станций. (Однако солнечной энергии недостаточно для космических зондов, отправленных к внешним планетам Солнечной системы или в межзвездное пространство, из-за распространения лучистой энергии на расстоянии от Солнца.) Солнечные элементы также использовались в потребительских товарах, таких как электронные игрушки, портативные калькуляторы и портативные радиоприемники. Солнечные элементы, используемые в устройствах такого типа, могут использовать искусственный свет (например, от ламп накаливания и люминесцентных ламп), а также солнечный свет.

Узнайте, как сделать солнечные элементы более эффективными, действенными и доступными

Посмотреть все видео к этой статье

Хотя общее производство фотоэлектрической энергии ничтожно мало, оно, вероятно, будет увеличиваться по мере сокращения запасов ископаемого топлива. Фактически, расчеты, основанные на прогнозируемом мировом потреблении энергии к 2030 году, показывают, что глобальные потребности в энергии будут удовлетворяться за счет солнечных панелей, работающих с эффективностью 20 процентов и покрывающих лишь около 496 805 квадратных километров (191 817 квадратных миль) поверхности Земли. Потребность в материалах будет огромной, но выполнимой, поскольку кремний является вторым наиболее распространенным элементом в земной коре. Эти факторы побудили сторонников солнечной энергетики представить себе будущую «солнечную экономику», в которой практически все потребности человечества в энергии удовлетворяются за счет дешевого, чистого, возобновляемого солнечного света.

Солнечные элементы, используемые в центральной электростанции, спутнике или калькуляторе, имеют одинаковую базовую структуру. Свет попадает в устройство через оптическое покрытие или просветляющий слой, который сводит к минимуму потери света при отражении; он эффективно улавливает свет, падающий на солнечный элемент, способствуя его передаче нижележащим слоям преобразования энергии. Антиотражающий слой обычно представляет собой оксид кремния, тантала или титана, который формируется на поверхности ячейки методом центрифугирования или методом вакуумного осаждения.

Три слоя преобразования энергии, расположенные ниже просветляющего слоя, — это верхний соединительный слой, поглощающий слой, составляющий ядро ​​устройства, и задний соединительный слой. Два дополнительных электрических контактных слоя необходимы для передачи электрического тока на внешнюю нагрузку и обратно в ячейку, таким образом замыкая электрическую цепь. Слой электрического контакта на лицевой стороне ячейки, куда проникает свет, обычно представляет собой некоторую сетку и состоит из хорошего проводника, такого как металл. Поскольку металл блокирует свет, линии сетки настолько тонкие и широко расставлены, насколько это возможно без ухудшения сбора тока, производимого ячейкой. Задний электрический контактный слой не имеет таких диаметрально противоположных ограничений. Он должен просто функционировать как электрический контакт и, таким образом, покрывать всю заднюю поверхность клеточной структуры. Поскольку задний слой также должен быть очень хорошим электрическим проводником, он всегда изготавливается из металла.

Поскольку большая часть энергии солнечного и искусственного света находится в видимом диапазоне электромагнитного излучения, поглотитель солнечного элемента должен эффективно поглощать излучение на этих длинах волн. Материалы, сильно поглощающие видимое излучение, относятся к классу веществ, известных как полупроводники. Полупроводники толщиной около одной сотой сантиметра или меньше могут поглощать весь падающий видимый свет; поскольку формирующий переход и контактный слои намного тоньше, толщина солнечного элемента практически равна толщине поглотителя. Примеры полупроводниковых материалов, используемых в солнечных элементах, включают кремний, арсенид галлия, фосфид индия и селенид меди-индия.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Когда свет падает на солнечный элемент, электроны в поглощающем слое возбуждаются из низкоэнергетического «основного состояния», в котором они связаны с определенными атомами в твердом теле, в более высокое «возбужденное состояние», в котором которые они могут перемещать через твердое тело. В отсутствие слоев, образующих переход, эти «свободные» электроны находятся в хаотическом движении, поэтому не может быть направленного постоянного тока. Однако добавление слоев, образующих переход, индуцирует встроенное электрическое поле, которое создает фотоэлектрический эффект. По сути, электрическое поле вызывает коллективное движение электронов, которые текут мимо электрических контактных слоев во внешнюю цепь, где они могут совершать полезную работу.

Материалы, используемые для двух слоев, образующих соединение, должны отличаться от материалов поглотителя, чтобы создавать встроенное электрическое поле и проводить электрический ток. Следовательно, это могут быть разные полупроводники (или один и тот же полупроводник с разными типами проводимости), а могут быть металл и полупроводник. Материалы, используемые для создания различных слоев солнечных элементов, в основном те же, что и для производства диодов и транзисторов твердотельной электроники и микроэлектроники (9).0107 см. также электроника: оптоэлектроника). Солнечные элементы и микроэлектронные устройства используют одну и ту же базовую технологию. Однако при производстве солнечных элементов стремятся создать устройство с большой площадью, поскольку производимая мощность пропорциональна освещаемой площади. В микроэлектронике цель, конечно, состоит в том, чтобы создавать электронные компоненты все меньших размеров, чтобы увеличить их плотность и скорость работы в полупроводниковых чипах или интегральных схемах.

Фотогальванический процесс имеет некоторое сходство с фотосинтезом — процессом, посредством которого энергия света в растениях преобразуется в химическую энергию.
