Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Урок 35 — Эксцентриковая стяжка VB 35 установка

Компанией Hettich разработана и выпускается еще одна эксцентриковая стяжка, получившая «поэтическое» название VB 35 или

рафикс. От установки минификса  ее более выгодно отличает простота — необходимо просверлить всего два отверстия, вместо трех, внешний вид — смотрится довольно аккуратно, а значит, нет необходимости в использовании декоративных заглушек.

Выпускается два основных вида эксцентриков, для разной толщины ЛДСП, отличающиеся глубиной «стакана» — для полок 16 мм и для полок 19 мм.

Структурно такая стяжка представляет из себя эксцентрик, убранный в декоративный корпус и шток, который может отличаться, в зависимости от задачи. Корпуса различаются как по материалу исполнения, так и по цветовой гамме.

Для данной стяжки используется три вида дюбелей-штоков:

1. Ввинчиваемый дюбель используется для угловых соединений или для установки полок с одной стороны стойки. Они могут   различаться по размерам и форме. В данной статье рассмотрим два ввинчиваемых штока DU-260 (верхний на рис.) и DU-279 (нижний на рис.). Оба они являются саморезами, т.е. применяются без футорок, т.е. вкручиваются в слепые отверстия диаметром 5 мм, основное отличие таится в длине ввинчиваемой части, а значит и глубине отверстий (8 мм и 11,5 мм, как видно из схемы). Основное преимущество — невидимость штока.

2. Концевой дюбель используется, когда требуется большая прочность соединения — он устанавливается в сквозное отверстие  диаметром 5 мм и за счет наличия шляпки более устойчив к механическим нагрузкам. Бывают две разновидности, отличающиеся от длине: 22,8 мм и 25,8мм (для 16 мм и 19 мм ЛДСП соответственно). Из минусов можно выделить видимую шляпку штока на которую даже заглушку не поставить.

3. Двусторонний дюбель используется, когда необходимо разместить полки с двух сторон от стойки на одном уровне. Для этого сверлится сквозное отверстие диаметром 5 мм, в него вколачивается шток (который имеет насечку, предохраняющую от выпадения). В зависимости от толщины ЛДСП, в которую забивается дюбель производится 2 разновидности, отличающиеся по длине: DU-712 (для 16мм) и DU-867 (для 19 мм).

Инструмент понадобится тот же самый, что и для установки минификса: это фреза Форстнера, цилиндрическое сверло по дереву диаметром 5 мм, разметочный инструмент — карандаш, линейка, столярный угольник.

Схема монтажа для стяжки VB-35

Карта сверления для стяжки VB-35

(для 16мм и 19 мм ЛДСП)

Теперь рассмотрим процесс монтажа рафиксов на конкретном примере

Так как стяжки VB-35 монтируются обычно на полках, то к ним применима «пакетная обработка». Укладываем одинаковые детали в ровную стопочку и опускаем перпендикуляр-центр стяжки. На пласти заготовки откладываем 9,5-10 мм.

Сверлом Форснера диаметром диаметром 20 мм сверлим глухие  отверстия глубиной 12-14 мм (см. схему).

Вкладываем стяжку в отверстие, выравниваем ее относительно края и забиваем ее киянкой (теперь вытащить ее без разрушения края детали невозможно. Получается в итоге примерно так:

В пласти второй заготовки сверлится сосное отверстие под шток диаметром 5 мм, куда вворачивается шток. Совмещаем шток с эксцентриком и затягиваем последний отверткой.

Вернуться на Урок 34

Страница не найдена

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм

категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты

адаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвёдра складныевелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилкивилки для велосипедавинтывинты комплектвкладыши для спального мешкавтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамакигамашигерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйдуши походныеемкости для водыжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для багажазамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита дна палаткизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкизеркала на рульинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакарманы дополнительные для палаткикартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакастрюликедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики комплект ремонтныйковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордакрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикружкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишиложкилонгбордылонгборды минилопаты лавинныелыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемискимолотки скальныемонтажкимонтажки комплектмячи для балансанакидки от дождянакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеоттяжки для палаткиочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для гамашремешки для ковриковремешки для ледового инструментаремешки для палокремниремни для креплениярепшнурырога на рульроликироллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палокручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетка для крепления багажасетки для лампсетки москитныесиденья для перевозки детейсиденья надувныесиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедаспреи против запотеваниястаканыстаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедастойки для тентастолы туристическиестропы универсальныестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на багажниксумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетарелкитенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефутболкифутболки с воротникомфутболки с длинным рукавомфутболки термобельехомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедачехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря

30 seven360 Degrees3TActive LeisureAdidasAlexrimsAll TerraAlpinaAreaArisunAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderElementEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFatboyFerlandFirst StrideFischerFive TenFlashFOXFOX ShoxFreetimeFSAFunscooFuseGaiamGarmontGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCKoreL1LafumaLangeLazerLekiLelumiaLevelLicornLineLobsterLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMavicMDCMedalistMerinopowerMetoliusMetropolisMichelinMicroSHIFTMilletMKMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOktosONE IndustriesOne WayOntarioOptiwaxOrageOutleapPallasPillarPOCPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPure FixQloomRadioRaidenRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGSea to SummitShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun ValleySunRaceSunringleSuper. NaturalSupraSwitchbackSwixTakeyaTechnineTektroTempestaTevaThawTiogaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX

2021/202220212020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/20001999

Стяжка эксцентриковая мебельная: виды, размеры, способы монтажа

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Содержание статьи

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

• эксцентрик;
• стойка или шток;
• футорка;
• дюбель;
• втулка из пластика или металла;
• заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

• 12 мм;
• 15 мм;
• 25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

• отвертка;
• шуруповерт;
• фреза, или, по-другому, сверло Форстнера;
• сверла диаметром 5 и 8 мм;
• линейка;
• карандаш.

Сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

• металл;
• пластик;
• дерево;
• древесные плиты.

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
3. Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

• различные втулки;
• сверла различного диаметра с ограничителями;
• фреза Форстнера, для отверстий под минификсы;
• ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

• брусок из металла квадратный, сечением 1х1 см;
• болгарка;
• напильник;
• штангенциркуль;
• шило или толстая игла;
• сверла диаметром 5 мм;
• пластина из металла для упора размером 1х25 мм;
• лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

Эксцентрик, эксцентриковая стяжка

Эксцентрик, а в простонародье мини фикс. Это метод быстроразъемного крепежа, который используется в случаях когда нам необходимо часто собирать или разбирать соединение (какая – либо мебель)или, если нам необходим скрытый монтаж изделия.

Преимущества и недостатки при монтаже:

1. Если все отверстия под эксцентрик рассверлены, то монтаж соединения занимает не более минуты. А все, что нужно для монтажа – это простая крестовая отвертка.

2. Высокая надежность и прочность. Если был произведен монтаж и впоследствии идет часто сборка и разборка изделия, то контакт идет металла с металлом и прочность крепления ДСП-металл не теряется.

3. К недостаткам будет относиться цена. Эксцентрик дороже в 5 раз, чем конфирмант и в 10 раз дороже шканта.

4. Если изделие не подготовлено под установку мини фикса, то требуется много времени на подготовку и установку крепления. Это связно с тем, что требуется, как минимум, просверлить 3 отверстия разного диаметра.

Существуют несколько видов мини фиксов: обычные, угловые и стяжные. Стяжной эксцентрик называют еще эксцентриковой стяжкой.

Стяжной мини фикс, второе его название.

Цвет покрытия: Белый цинк, голубой цинк

Количество в упаковке, шт: 4000

Материал: сплав, силумин

 Достоинства:

• Скрытность установки
• Возможность сборки\разборки, несколько раз
• Возможность регулировки  в процессе сборки

Недостатки:

• В отличие от конфирмата (евровинта) более дорогая стоимость
• В процессе эксплуатации возможно ослабление стяжки
• Для качественной установки эксцентриковой стяжки необходимо специальное оборудование и точность.

Размеры: Эксцентриковые стяжки бывают нескольких размеров. Размер самого эксцентрика зависит от толщины используемого ДСП. Самым распространенным считается ДСП толщиной 16 мм. Размеры эксцентрика для ДСП такого размера приведены ниже в таблице:

Толщина ДСП (мм)	Н (мм)	D (мм)
16	12	15

Чертеж:

Мебельная стяжка-эксцентрик. Присадка. | Stablewood.ru

   Решил рассказать об эксцентриковых стяжках (эксцентриках), используемых для сборки бюджетной корпусной мебели. Подобным способом я изготавливал мебель крайне редко, обычно вся мебель изготавливалась под склейку, то есть изготавливались элементы изделия, окрашивались, и затем, после «малярки» склеивались в изделие. Некоторые изделия собирались в мастерской, некоторые собирались уже на месте, но в большинстве случаев на клей, с использованием шурупа, там где это было возможно.

    А дело все в том, что устроился работать на производство, где изготавливают недорогую мебель, и присадка почти всех изделий делается там на эксцентрики. Материала в сети тему эксцентриковых стяжек довольно много, но для порядка, решил отчитаться о своих неповторимых ощущениях.

  Комплект эксцентриковой стяжки представляет собой штырек (шток), имеющий резьбу для крепления к рассверленной поверхности с одной стороны и шляпку для зацепа с другой. И собственно сам эксцентрик, имеющий форму бочонка и отверстие для зацепа со штырьком. В работе, кроме стяжек нам еще понадобятся сверла 5мм, 8мм, и сверло форснера 15мм. В данном случае я воспользовался сверлом от сверлильно-присадочного станка. К сожалению, только сверлом, потому что там, где я работаю сейчас, он в плачевном состоянии, потому собственно, и было принято решение присаживать вручную.

   Размеры эксцентриков бываю разные, под конкретную толщину плитного материала, потому при выборе крепежа это надо учесть. Так же, если вы работаете не с ДСП, а с любым другим материалом других стандартов толщины, обычные схемы крепления вам могут не подойти и придется подбирать размеры опытным путем.

    Поскольку используемый в работе материал не соответствовал стандартам (мдф 25мм фанерованный шпоном 0,6мм. с одной стороны — то есть 25,5мм), мне пришлось рисовать собственную схему крепления. Я подобрал размер опытным путем, используя отходы и запасные детали. И лишь затем перешел к работе с заготовками.

   Я приведу пример присадки на том изделии, которое делал на момент съемки. Не судите строго за примитивные изделия на сайте, просто нет сейчас возможности снять что-либо стоящее. Полка фотографировалась исключительно для примера присадки.

   Полка изготовлена полностью из МДФ 25мм, фанерованного шпоном дуба с внутренней стороны. Внешняя же сторона и кромки изделия окрашивается эмалью.

   Для рассверливания отверстий я воспользовался сверлильным станочком производства компании Бош. Я не очень большой поклонник  инструмента Бош, как то все не складывалось — похоронил синюю дрель, электролобзик, сталкивался с неудобным сервисом при ремонте пылесоса gas-50 … но тут был приятно удивлен.

   Станок очень удобен для подобных работ. Обороты регулируются электроникой, есть цифровой индикатор скорости оборотов и глубины сверления, как и возможность, выставить «0». Станочек легкий, удобный и тихий, что может заинтересовать тех, для кого ремесло — просто увлечение или хобби.

   Впрочем, я отвлекся. От упора рассверливаем сначала два отверстия 15мм с одной стороны, и затем, переставив упор на другую сторону — оставшиеся два отверстия. Это отверстия, в которые помещается сама эксцентриковая стяжка.

   Для следующей операции я изготовил кондуктор из МДФ. В продаже периодически появляются специальные приспособления для подобных операций, но приемлемых по стоимости мне не попадалось, а те, что видел, были мне не по карману.



    Кондуктор позиционируется на заготовке и фиксируется струбцинами. Диаметр отверстий в кондукторе, соответствует диаметру отверстий, которые необходимо рассверлить. Таким образом, просто вставив сверло в кондуктор, мы высверливаем следующие отверстия на необходимую глубину. Разумеется, подобный кондуктор не прослужит долго. МДФ быстро разнашивается, и возникает погрешность. Потому, если есть возможность, конечно, лучше приобрести кондуктор в магазине.

  Рассверливая ответные отверстия (для позиционирования штоков), я воспользовался стойкой для дрели.

   Ну… моя стойка подходит не только для дрели, для шуруповерта она тоже вполне сгодилась.

Итак, очень внимательно разметив заготовки, я рассверлил отверстия 5мм и ввернул крепеж.

   Затем, просто надеваем заготовку на крепежные штыри, вставляем эксцентриковые стяжки и заворачиваем их отверткой.

   Стяжка при установке должна быть немного притоплена. Добиться этого лучше на пробной присадке, используя запасные детали или отходы.

   Размер стяжки, как я уже упоминал выше, может быть разным, так что будьте внимательны при выборе крепежа и подбирайте стяжки именно под толщину вашего материала.

    Полка изготовлена и собрана. Это «контрольная сборка», перед дальнейшей шлифовкой и окрасом. Присадка полки производилась с менее просматриваемых сторон. Эксцентрики выведены на внешнюю сторону, поскольку эти стороны будут примыкать к другим изделиям, и просматриваться не будут.

   Далее все стяжки прикрываются специальными заглушками, в цвет отделки. Заглушек разных цветов и размеров великое множество, и продаются они в тех же магазинах крепежа, что и эксцентриковые стяжки. Заглушки вставляются в стяжки и плотно прижимаются.

   Ну вот и все. Если вы работаете с массивом и предпочитаете склеивать изделия, вам подобные знания могут и вовсе не понадобиться… Но если вы любите недорогую корпусную мебель из ДСП, МДФ или другого плитного материала — без подобного крепежа обойтись довольно сложно.

  До новых встреч.

как правильно установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Видовое разнообразие креплений

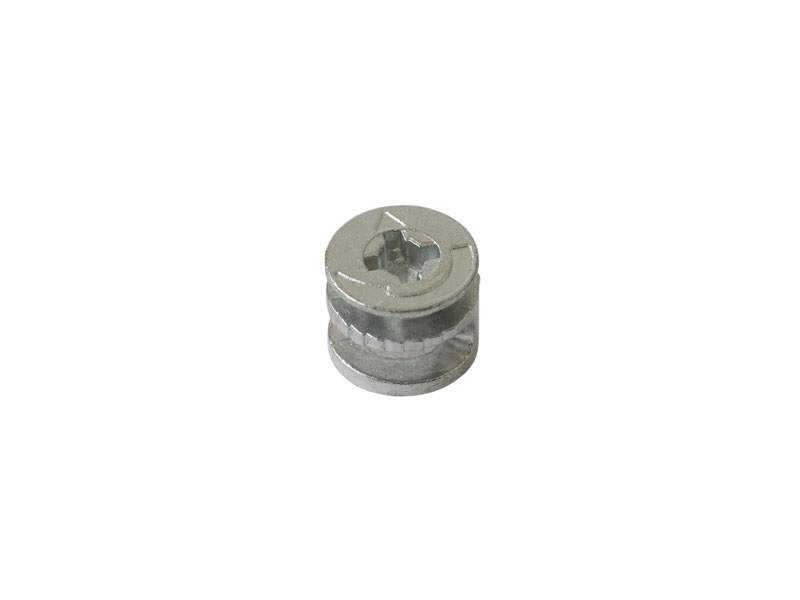

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

• разный диаметр эксцентрика и высоту;
• разную длину стойки;
• два вида креплений;
• различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

• два сверла;
• электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

ADS® 0314AA Эксцентриковая переходная муфта с защелкой, для использования с одностенной гофрированной трубой, размер 4 дюйма x 3 дюйма, полиэтилен

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Технические характеристики

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Резиновые муфты профессионального уровня DWV и муниципального назначения

Взгляните на Mission Rubber изнутри в этом специальном видео-ролике!

СМОТРИ

Нужен нестандартный диаметр?

Выбирайте из самого большого ассортимента стандартных размеров или соберите его в соответствии со спецификациями.

Выучить больше

Найти торгового представителя

Где бы вы ни были, у нас всегда есть кому помочь. Используйте Rep Finder, чтобы найти кого-нибудь в вашем районе.

Rep Finder

Транспортные продукты

Некоторые из крупнейших мировых производителей комплектного оборудования делают ставку на Mission Rubber для эластомерных решений.

Посмотреть продукты

Есть идеи?

Если вы сантехник или изобретатель, у которого возникла отличная идея новой резиновой детали для водопровода, мы хотели бы помочь вам воплотить ее в жизнь — и начать обретать финансовую независимость. Мы можем помочь от разработки прототипов, производства и патентной помощи до рекламы и маркетинга. Нажмите ниже, чтобы начать.

Начать

FLEX-SEAL® ARC

Регулируемые муфты для ремонта канализации

Выучить больше

Гибкие трубные соединители, резиновые муфты

Сантехникаcom® — ваш источник этих труднодоступных гибких соединителей для труб. Изготовленные из эластомерного ПВХ, они очень прочные, эластичные и не подвержены влиянию почвенных условий. Больше не ищите! Закажите столько или меньше, сколько вам нужно. Мы предлагаем лучший выбор продуктов высочайшего качества, отличные цены, удобство и лучшее обслуживание клиентов в Интернете.

Щелкните любое из изображений ниже, чтобы перейти к соответствующему разделу.

ABS = Акрилонитрил-бутадиен-стирол; AC = асбестоцемент; CI = чугун; DI = ковкий чугун; ПВХ = поливинилхлорид; ST = Сталь; PL = пластик (АБС / ПВХ)

---

Серия 1001 — для глины к глине

включает хомуты из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

---

Серия 1002 — для глины, чугуна или пластика

включает хомуты из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

---

Серия 1003 — для глины, асбестоцементного волокна или ковкого чугуна

включает хомуты для шлангов из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

Эти соединители временно недоступны из-за дефицита стали в стране

---

Серия 1004 — для бетона и бетона

включает хомуты для шлангов из нержавеющей стали

Примечание. Размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

Эти соединители временно недоступны из-за дефицита стали в стране

---

Серия 1006 — для бетона, чугуна или пластика

включает хомуты из нержавеющей стали

Примечание. Размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

Эти соединители временно недоступны из-за дефицита стали в стране

---

Серия 1051 — для асбестоцементного волокна, ковкого чугуна и чугуна или пластика

(также медь, свинец, оранжевый цвет, c900)
включает хомуты для шлангов из нержавеющей стали

Примечание. Размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

---

Серия 1055 — для асбестоцементного волокна или ковкого чугуна

для асбестоцементного волокна или ковкого чугуна
включает хомуты для шлангов из нержавеющей стали

Примечание. Размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

Эти соединители временно недоступны из-за дефицита стали в стране

---

Серия 1056 — для чугуна, пластика или стали от

до чугуна, пластика или стали
включает хомуты для шлангов из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

* Детали поставляются с редуктором

---

1056EB серии ECCENTRIC — для чугуна, пластика или стали от

до чугуна, пластика или стали
включает хомуты для шлангов из нержавеющей стали

Эти муфты выравнивают внутреннюю стенку двух труб для обеспечения непрерывности выкидной линии.

Все эти эксцентриковые муфты состоят из двух частей.

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

Модель #	Размер трубы	Размеры муфты			Цена и количество
		Разм. A	Размер B	Разм. C
1056-315EB	3 дюйма x 1-1 / 2 дюйма	3-1 / 2 «	1-29 / 32 «	4 «	Временно Недоступно
1056-32EB	3 дюйма x 2 дюйма	3-1 / 2 «	2-3 / 8 «	4 «	Временно Недоступно
1056-415EB	4 дюйма x 1-1 / 2 дюйма	4-1 / 2 «	1-29 / 32 «	4 «	Временно Недоступно
1056-42EB	4 дюйма x 2 дюйма	4-1 / 2 «	2-3 / 8 «	4 «	Временно Недоступно
1056-43EB	4 дюйма x 3 дюйма	4-1 / 2 «	3-1 / 2 «	4-1 / 32 «	Временно Недоступно
1056-54EB	5 дюймов x 4 дюйма	5-5 / 8 «	4-1 / 2 «	4 «	Временно Недоступно
1056-63EB	6 дюймов x 3 дюйма	6-5 / 8 «	3-1 / 2 «	6 «	Временно Недоступно
1056-64EB	6 дюймов x 4 дюйма	6-5 / 8 «	4-1 / 2 «	6 «	Временно Недоступно
1056-65EB	6 дюймов x 5 дюймов	6-5 / 8 «	5-5 / 8 «	6 «	Временно Недоступно
1056-84EB	8 дюймов x 4 дюйма	8-5 / 8 «	4-1 / 2 «	6 «	Временно Недоступен
1056-86EB	8 дюймов x 6 дюймов	8-5 / 8 «	6-5 / 8 «	6 «	Временно Недоступен
1056-10-6EB	10 дюймов x 6 дюймов	10-5 / 8 «	6-5 / 8 «	6 «	Временно Недоступен
1056-10-8EB	10 дюймов x 8 дюймов	10-5 / 8 «	8-5 / 8 «	6 «	Временно Недоступно
1056-12-8EB	12 дюймов x 8 дюймов	12-5 / 8 «	8-5 / 8 «	6 «	Временно Недоступно

---

Серия 1059 — соединяется путем надевания на пластиковую раструб (ступицу) и пластиковую трубу.

Подключает трубу к фитингу, когда существующая труба была отрезана заподлицо внутри фитинга.
включает хомуты из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

---

Серия 1060 — соединяется путем надевания на пластиковую розетку (ступицу) и пластиковую розетку (ступицу).

Соединяет два фитинга вместе, когда труба отрезана заподлицо внутри фитингов.
включает хомуты из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами

---

Кольцевидное компрессионное уплотнение

Рабочий вес Чугунный колокол (ступица) x Труба из АБС / ПВХ, сортамент 40
Характеристики:

• Создает положительное уплотнение трубы для раструбов, ступиц и раструбов канализационных труб
• Не только адаптирует ABS или PVC , но также может адаптировать гальванизированные или чугунные трубы в зависимости от веса раструба / ступицы чугунной трубы
• Устраняет нагревание и заливку свинца в уплотнительных швах
• Устойчив к коррозии и не подвержен воздействию кислот или щелочей
• Пончики из гибкого эластомера ПВХ

Заказывайте в количестве 2, 10, 20 или более каждого размера для дополнительной экономии!

Оптовые цены появятся в вашей корзине покупок.

---

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Что такое адаптер ловушки?»
A. Переходники сифона представляют собой фитинги, используемые для соединения труб от P-сифона с трубами, выходящими из стены или пола. Эти переходники сифона можно использовать для ремонта или переделки или для новых установок.

Q. «Сифон под моей кухонной раковиной имеет трубу с внешним диаметром 1-1 / 2 дюйма. Подойдет ли адаптер ловушки 1-1 / 2 «x 1-1 / 2» для этого приложения? «
А.Эти гибкие муфты адаптера ловушки настолько гибкие, что они обычно затягивают на один или 2 размера больше, чем показанные трубы, к которым они подходят, но мы рекомендуем вам использовать муфту ближе к фактическому размеру, который вам нужен, в данном случае это будет 1- Муфта 1/2 «x 1-1 / 4».

Q. «Могу ли я использовать эти гибкие резиновые муфты вместо экранированной муфты без ступицы?»
A. Не следует заменять экранированную бесступенчатую муфту на гибкую резиновую муфту при установке или ремонте над землей.Гибкие резиновые муфты предназначены для использования под землей. Муфты без ступицы или экранированные муфты можно использовать над или под землей, поскольку экран обеспечивает дополнительную прочность муфты.

Q. «Гибкая резиновая муфта кажется намного толще, чем муфта без ступицы. В чем преимущество экрана на муфте без ступицы?»
A. Экран был разработан для бесступенчатых муфт для адаптации к изменениям диаметра соединяемых труб и для увеличения прочности.Когда ленты затянуты, гофры сжимаются и выстраиваются в линию, сцепляясь друг с другом. Это оказывает давление как параллельно, так и поперек прокладки, которая, в свою очередь, прижимается к трубе, обеспечивая надежное положительное уплотнение. Экран предохраняет трубу от смещения и возможного разрезания или прорыва прокладки, а прокладка создает уплотнение и предотвращает вытягивание трубы.

Гибкая муфта Муфта без ступицы

Q. «Что такое гибкий эластомерный ПВХ?»
А.Это резиноподобный материал, способный восстанавливать свою первоначальную форму после значительного растяжения. Состоит из искусственных химических соединений, включая ПВХ (поливинилхлорид).

Q. «Чугунная труба с рабочим весом?»
A. Чугунная труба с рабочим весом — это стандартная чугунная труба с раструбными и гладкими соединениями. Он используется для самотечный канализационный сток, сточные, вентиляционные, канализационные и ливневые стоки в безнапорных установках . Чугунные трубы и фитинги с эксплуатационным весом должны соответствовать спецификациям ASTM, изложенным в ASTM A 74, который определяет физический состав, требования к размерам, качество готовой продукции и требования к испытаниям, чтобы гарантировать, что трубопровод соответствует этому стандарту.Служебный вес — это минимальная марка чугунных трубопроводов, которые могут использоваться в жилищных или коммерческих водопроводных раструбах и патрубках. Также доступны чугунные трубы Extra Heavy Duty, но они используются очень редко, за исключением экстремальных почвенных условий и специальных промышленных применений.

вернуться наверх ↑

Концентрический переходник

или эксцентриковый: когда использовать какой?

Переходники для труб — это один из многих типов фитингов, которые можно использовать для управления потоком в системе трубопроводов.В системе трубопроводов существует два основных типа редукторов: концентрические редукторы и эксцентрические редукторы. Мы собираемся поговорить об обоих типах редукторов, о том, что они собой представляют и когда вы можете их использовать. По большей части уменьшить (и расширить) трубы довольно просто. Но есть некоторые исключения, которые важно учитывать для здоровья трубопроводной системы.

Что такое переходник для труб?

Во-первых, давайте будем простыми: переходник — это фитинг, который соединяет большую трубу с меньшей.Таким образом, он уменьшает размер трубы в системе трубопроводов от одного размера к другому. Переходники для труб часто могут использоваться для соединения труб разных размеров. Существует множество причин, по которым это может быть сделано, и существует множество материалов, которые могут течь через трубу, поэтому существуют разные типы переходников для трубы.

Как и другие фитинги, найти правильный переходник может быть очень сложно. Подгонка может быть сложной, и материалы будут иметь значение. Но как только вы найдете подходящий переходник для труб, установка должна быть довольно простой и быстрой.

Когда бы вы использовали переходник?

Редукторы

можно использовать просто для адаптации труб других размеров, но их можно использовать и в более сложных условиях. Их может потребоваться использовать, когда необходимо ограничить или расширить поток в системе трубопроводов, например, если этого требует гидравлический характер системы трубопроводов. Если вы используете трубный редуктор, вам необходимо учитывать последствия для трубопроводной системы в целом, поскольку будут изменения как потока, так и давления.

Как только вы узнаете, что вам нужен трубный переходник, вам нужно сделать выбор между концентрическим и эксцентрическим переходниками.Большинству людей понадобится переходник с концентрической трубой, но есть несколько важных причин, по которым может быть предпочтительнее переходник с эксцентриковой трубой.

Концентрический и эксцентриковый редукторы: в чем разница?

Хотя это может показаться сложным, на самом деле это довольно просто. Концентрические переходники уменьшают трубу в центре. Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть сформирована прямо в центре большей стороны. Эксцентриковые переходники уменьшают трубу в сторону.Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть находится напротив одной стороны большей стороны.

Это может показаться очень простым изменением, но оно имеет значение.

Конусообразный концентрический переходник для трубы означает, что у труб совпадают центральные линии, а у эксцентрического переходника центральные линии не совпадают. Оба они имеют последствия для потока. Большинство редукторов будут концентрическими. Эксцентриковые переходники используются, когда трубы должны поддерживать одинаковый верхний или нижний уровень.Эксцентриковые редукторы часто используются, чтобы избежать захвата воздуха внутри системы, поэтому они часто используются, когда и воздух, и жидкости могут течь вместе.

Большинству людей понадобится конусообразный переходник для концентрической трубы, потому что им не нужно, чтобы одна сторона переходника оставалась плоской. Но во многих случаях может использоваться любой из них, если нижняя часть эксцентрикового редуктора установлена ​​правильно. Основная проблема эксцентриковых редукторов заключается в том, что они могут собирать жидкости или газы в одной области, если они не выровнены должным образом.При вертикальном использовании практически нет разницы между концентрическим или эксцентрическим переходником трубы.

А как насчет концентрических и эксцентрических расширителей?

Следует отметить, что хотя они называются редукторами, редукторы по самой своей природе также являются расширителями. Их просто используют в обратном направлении как расширители. Таким образом, расширители также могут быть как концентрическими, так и эксцентрическими, и последствия использования одного или другого для расширения, а не уменьшения, одинаковы. В любом случае они используются, когда труба одного размера должна перейти на трубу другого размера.

Как устанавливаются редукторы?

Способ установки редуктора зависит от материала, из которого изготовлен редуктор и трубы. Если переходник и трубы металлические, их можно сваривать встык. Если переходники из ПВХ, скорее всего, они будут подогнаны и приклеены. Существуют переходники, которые также могут иметь установку «push-to-fit» или «обжим». Это зависит от того, как был изготовлен редуктор, материала и целей редуктора.

Для установки редуктора редуктор устанавливается на обе трубы и подсоединяется соответствующим образом.Но с эксцентриковыми редукторами следует проявлять осторожность, чтобы гарантировать, что нижняя часть эксцентрикового редуктора выровнена должным образом. При горизонтальном трубопроводе жидкости эксцентриковые переходники должны иметь плоскую сторону вверх, поскольку в противном случае могут собираться газы. Но в горизонтальном трубопроводе с парами эксцентриковые переходники нуждаются в плоской стороне вниз, потому что они должны избегать скопления жидкостей.

Чем больше сужается труба, тем больше проблем может быть связано с потоком. Если трубу только немного редуцируют, то никаких сложностей быть не должно.

Как выбрать переходник для труб?

Допустим, вы уже знаете, что вам нужен концентрический или эксцентрический трубный переходник. Это не единственное, что вам нужно знать. Поскольку вы соединяете трубы, вам также необходимо знать материал. Могут быть металлические переходники, переходники из ПВХ, переходники из PEX и т. Д., Каждый со своим собственным способом соединения. Если вы соединяете две металлические трубы, вам может понадобиться сварной переходник. В противном случае вам может понадобиться тот, который можно подогнать и приклеить.

Также нужно знать размеры. Фитинг для труб может быть сложной задачей, потому что они не соответствуют универсальному размеру трубы. Вместо этого они используют внешнее измерение для охватываемой трубы и внутреннее измерение для внутренней трубы. Итак, вам нужно знать свой тип трубы, ее точный размер и точный материал. Один из самых простых способов установить трубы — просто взять с собой соответствующие трубы, чтобы они соответствовали фитингам.

Когда дело доходит до концентрических и эксцентрических фитингов переходника, выбор фитинга начальный должен быть очевиден.При этом найти фитинги всегда сложно, а использование неправильного фитинга может иметь катастрофические последствия. Если вам нужно больше узнать о трубопроводной арматуре, самое время проконсультироваться со специалистами. Свяжитесь с Steel Forgings сегодня, чтобы узнать больше о трубах и фитингах, а также о том, как найти подходящие концентрические или эксцентрические переходники с быстрым оборотом.

% PDF-1.7 % 638 0 объект > эндобдж xref 638 72 0000000016 00000 н. 0000003014 00000 н. 0000003219 00000 н. 0000003285 00000 н. 0000003826 00000 н. 0000003925 00000 н. 0000004060 00000 н. 0000004199 00000 н. 0000004402 00000 п. 0000004580 00000 н. 0000004783 00000 н. 0000004961 00000 н. 0000005163 00000 п. 0000005341 00000 п. 0000005543 00000 н. 0000005721 00000 н. 0000005923 00000 н. 0000006101 00000 п. 0000006303 00000 н. 0000006481 00000 н. 0000006683 00000 п. 0000006861 00000 н. 0000007063 00000 н. 0000007241 00000 н. 0000007874 00000 н. 0000008590 00000 н. 0000008627 00000 н. 0000008741 00000 н. 0000008853 00000 н. 0000008937 00000 н. 0000009512 00000 н. 0000010134 00000 п. 0000010221 00000 п. 0000010880 00000 п. 0000011558 00000 п. 0000012363 00000 п. 0000013055 00000 п. 0000013788 00000 п. 0000014640 00000 п. 0000015401 00000 п. 0000016095 00000 п. 0000016952 00000 п. 0000017517 00000 п. 0000020167 00000 п. 0000024848 00000 п. 0000029992 00000 н. 0000030024 00000 п. 0000030056 00000 п. 0000030169 00000 п. 0000030201 00000 п. 0000030233 00000 п. 0000030265 00000 п. 0000030380 00000 п. 0000030412 00000 п. 0000030444 00000 п. 0000030476 00000 п. 0000030874 00000 п. 0000031216 00000 п. 0000033492 00000 п. 0000033905 00000 п. 0000034422 00000 п. 0000035074 00000 п. 0000036992 00000 п. 0000037415 00000 п. 0000037834 00000 п. 0000038750 00000 п. 0000041834 00000 п. 0000068683 00000 п. 0000072390 00000 п. 0000091799 00000 н. 0000091869 00000 п. 0000001736 00000 н. трейлер ] / Назад 5213216 >> startxref 0 %% EOF 709 0 объект > поток hb«d« | A8X8> r4vH $ 18hjdlbHP ۓ yf6 & # -Z’WMw ܼ; ޔ hw {Q5o5} [$ & ~, + & qV% / KY & 0704} 0 ߢ R 䀂 Ș ؄ x 輜} i-s / d ”ųfN? O \ n 憺] I5 Օ США и ш., lkf ߖ + nZfukn ٰ Mv P (6Ď5; c \ {מ t ޵ rQ $ _s

Фитинги и муфты для спринклерных труб: типы и применение

Фитинги с канавками для облегчения спуска спринклерных труб даже при работе с резьбовыми или фланцевыми системами.

Фитинги с пазами упрощают процесс соединения труб на протяжении более 100 лет.Не все фитинги для спринклерных труб имеют паз — сварные, фланцевые и клеевые соединения тоже возможны, — но сегодня они используются в противопожарной защите и во многих других отраслях промышленности. Они предлагают значительную экономию времени, сокращая время установки и трудозатрат, затрачиваемых на осмотр и техническое обслуживание.

Прочтите, чтобы узнать о:

Вы также можете перейти к нашему сокращенному списку покупок фитингов — все в наличии и готовые к отправке — включая муфты, колпачки, колена и различные тройники.

Фитинги с рифлеными канавками практически ничего не могут поделать, но их разнообразие может сбивать с толку.

Давайте немного упростим мир фитингов с канавками. Грубо говоря, это фитинги для спринклерных труб:

• Муфты, , которые соединяют два объекта вместе (включая трубы, клапаны и любые другие устройства с рифлеными концами).
• Прочие фитинги или аксессуары , которые подключаются к системе трубопроводов — обычно с помощью муфт — и изменяют направление потоков воды, меняют размеры или типы труб, действуют как выпускное отверстие или останавливают движение воды.

Фитинги с пазами для спринклерных труб и водопровода имеют размер, подходящий для труб, к которым они присоединяются — обычно от 2 до 12 дюймов в диаметре . Для применений, связанных с особенно большими трубами (такими как водопровод или нефтепровод), производители могут предложить гораздо более крупные муфты, некоторые из которых превышают 6 футов в диаметре.

Фитинги для спринклерных труб с концевыми переходниками используются там, где заканчивается участок трубопровода . Например, Т-образный фитинг может иметь один конец с резьбой, предназначенный для работы в качестве выпускного отверстия — часто один, ведущий к клапану или пожарному спринклерному устройству.Резьбовые переходники 1/2 «и 3/4» с национальной трубной резьбой (NPT) часто подсоединяются к спринклерным головкам , а концы с резьбой 1 « могут подсоединяться к ниппелям или сливным клапанам.

Кроме того, на сливных крышках (и некоторых других фитингах) иногда упоминаются слова концентрический или эксцентрический. Эти слова описывают размещение выпускного отверстия : стоки на концентрических крышках находятся в центре (очень похоже на «яблочко»), в то время как эксцентрические крышки размещают отверстие не по центру.Необходимость эксцентрикового или концентрического колпачка зависит от ориентации трубы. Для труб, которые проходят вертикально, можно использовать любой тип заглушки, но для горизонтальных труб следует использовать эксцентриковый слив с пробкой или сливным клапаном, расположенным внизу , чтобы гарантировать, что вся вода может стекать из трубы.

Эксцентриковые заглушки обеспечивают более эффективный дренаж горизонтальных труб.

Муфты — гибкие и жесткие — удерживают спринклерные трубы вместе даже в тяжелых условиях.

Почти каждый раз, когда труба с канавками меняет направление и / или высоту, а иногда даже, когда это не происходит, вы обнаружите муфты с канавками.Эти фитинги для спринклерных труб обычно соединяют две трубы или фитинги одинакового диаметра: 4-дюймовые трубы подключаются к 4-дюймовым клапанам, 2-дюймовые колена — к 2-дюймовым трубам и т. Д. Эти фитинги обычно доступны в диаметрах до 12 дюймов. Некоторые производители предлагают гораздо более крупные модели для труб высотой более четырех футов.

В мире трубопроводов трудно придумать что-нибудь, к чему фитинги с пазами не смогут соединиться с . Производители предлагают муфты как с рифлеными фланцами , так и с фланцевыми концами — и даже муфты со встроенными переходниками, которые позволяют монтажникам соединять две близкорасположенные трубы разных размеров.Эти переходные муфты имеют большое значение: в то время как традиционные методы редукции требуют двух муфт (по одной для каждого размера трубы) и фитинга, установленного между ними, редукторы муфтового типа обеспечивают те же преимущества в гораздо более ограниченном пространстве.

Тусклая полоса 1-1 / 2 ”на этой жесткой муфте с канавками указывает на совместимый размер трубы фитинга, а отметки“ cULus ”и“ FM ”указывают на его пригодность в спринклерных системах пожаротушения.

Но есть различия даже между стандартными муфтами одинакового размера, и одним из самых важных является сейсмическая готовность муфты. Жесткие муфты удерживают трубы вместе почти как сварной шов, образуя прямые плотные соединения. Гибкие муфты помогают спринклерным системам пожаротушения выдерживать землетрясения, создавая соединения, которые изгибаются при вибрации здания. Хотя жесткие типы гораздо более распространены, ведущие нормы пожарной безопасности могут требовать использования гибких муфт в некоторых зданиях, подверженных сильной вибрации. Чтобы узнать больше об этих требованиях, ознакомьтесь с нашей серией статей о сейсмическом проектировании и противопожарных спринклерных системах.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Колпачки, простейшие фитинги для спринклерных труб, не закрывают только открытые концы труб.

В сочетании с правой муфтой стандартная крышка закрывает открытый конец трубы или фитинга. Хотя они довольно просты, каждый используемый колпачок должен быть:

• Расчетно для давлений, с которыми сталкивается система
• Соответствующий размер, чтобы соответствовать соседней арматуре
• Установлено правильно, метки направлены наружу, а стяжные болты полностью затянуты

Подобные отметки обычно выходят наружу при правильной установке торцевой крышки.А в некоторых даже есть текст, который гласит «ЭТА СТОРОНА» на противоположной стороне.

Конец трубы может стать удобным местом для проверки или слива системы. По этой причине многие производители фитингов с пазами предлагают специальные сливные колпачки с резьбовым отверстием. Как упоминалось ранее, ориентация трубы определяет, какие типы заглушек можно использовать:

• Эксцентриковые заглушки со смещенным от центра сливным отверстием должны использоваться с горизонтальными трубами
• Концентрические заглушки с центрированным сливом могут использоваться с вертикальными трубами

Эти отверстия могут подключаться к сливному клапану или резьбовой пробке, но результат один и тот же: специалисты по техническому обслуживанию и руководители предприятия имеют удобный доступ к небольшому выходному отверстию на конце линии.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Для выбора колена требуется правильный радиус и угол поворота

Углы локтей различаются, но большинство из них предлагает либо четверть оборота (локти под углом 90 градусов), либо восьмой поворот (локти под углом 45 градусов). Существуют также меньшие типы поворота с шестнадцатым и тридцать вторым поворотом (22-1 / 2 и 11-1 / 4 градуса).

Некоторые из этих фитингов спринклерных труб обеспечивают минимальное вращение, в то время как другие изгибаются по дуге немного большего размера.Обычно колено с коротким радиусом 90 градусов поворачивается вокруг радиуса, равного номинальному диаметру трубы.

Если, например, вы соединили четыре двухдюймовых коротких локтя в круг, центр этого круга будет на расстоянии 2 дюйма от центра каждого локтя. Для колен с большим радиусом это расстояние в 1 1/2 раза больше номинального диаметра трубы, поэтому центр окружности, образованной четырьмя 2-дюймовыми коленами, находится на расстоянии 3 дюйма от центра каждого колена.

Для колена с коротким радиусом диаметр трубы (B) примерно равен расстоянию от середины трубы до центра воображаемой окружности (A). Отводы с большим радиусом увеличивают длину размера «A» в 1,5 раза по сравнению с размером B, а иногда и в два раза.

Выбор между коротким и длинным отводом может сводиться к стоимости и удобству: если все, что имеет значение, — это поворот на 90-, 45- или меньший градус, отводы с коротким радиусом обычно предлагают более низкие затраты. Колена с коротким радиусом также делают возможной установку там, где пространство ограничено. Но более крутые повороты приведут к более медленному потоку и более низкому давлению, чем большие.Там, где имеет значение максимальное давление и скорость потока, отводы с большим радиусом обеспечивают лучшую производительность.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Механические и стандартные тройники могут ускорить установку фитингов спринклерных труб при тщательном выборе

Тройники

вместе с другой фурнитурой, такой как крестовины и крестовины, отправляют единый поток воды в двух или даже трех направлениях. Крестовина и косяк — вот и все — с помощью правильного набора труб и муфт вода может быть доставлена ​​в несколько мест.Тройники играют аналогичную роль, но с одним дополнительным поворотом: некоторые имеют выходы с резьбой, которые могут напрямую подключаться к пожарным спринклерным оросителям (или резьбовым ниппелям спринклерных систем), выступая в качестве «оконечных» фитингов.

Есть еще вопрос , как тройник соединяется с трубами. Как и крестовины и крестовины, стандартные тройники могут быть установлены в линию, используя муфту в каждом отверстии для соединения с соседними трубами и фитингами. Но производители также предлагают механические тройники , которые крепятся без дополнительных муфт.Каждый расположен на отверстии, просверленном в стороне трубы, направляя воду к трубам с пазами, резьбовым ниппелям, головкам пожарных спринклерных систем, клапанам или другим выходным отверстиям. Механические тройники могут быть закреплены U-образным болтом — устройством, которое обычно используется с трубами меньшего размера — или могут соединяться, как муфты с пазами, путем обертывания вокруг трубы, служащей входным отверстием.

Стандартный тройник с рифлением. Обратите внимание, как требуется муфта на каждом входе и выходе — неудобство устраняется с помощью механических тройников. Источник: Fire Engineering

.

Быстро установите на стройплощадку фитинги для спринклерных труб с пазами

Мы собрали краткое изложение нашего каталога фитингов для труб с пазами и рассказов о том, как каждый фитинг может упростить установку спринклерной системы.Хотя нет двух одинаковых работ, это надежная линейка продуктов, которая помогает подрядчикам плавно переходить между трубами разных размеров и типов — даже при поворотах под острыми углами или установке в ограниченном пространстве.

Вопросы? Позвоните нам по телефону +1 (888) 361-6662, напишите по электронной почте [адрес электронной почты защищен] или просмотрите наш полный список продуктов с рифлением.

Фитинги и муфты для спринклерных систем с пазами

Рифленые торцевые и сливные колпачки	Используется в качестве переходников, концевых фитингов или соединений для дренажных клапанов Подходит для труб с канавками номинальным диаметром до 8 дюймов Доступны выходы с резьбой 1 «NPT
Муфты с пазами	Соедините две трубы или фитинги одинакового размера Жесткие модели размером до 8 дюймов в наличии Гибкие муфты доступны по спецзаказу (888-361-6662)
Колено с пазом	Доступны размеры до 8 дюймов Доступны варианты с большим и малым радиусом для работы в ограниченном пространстве или для обхода препятствий 90-градусные модели в наличии
Стандартные тройники с пазами	Посылает единый поток в двух направлениях Доступны короткие и длинные модели Диаметр до 8 дюймов
Рифленые механические тройники	Сидит над просверленным отверстием: муфты не требуются Удерживается регулируемыми U-образными болтами или установленными корпусами с пазами Доступны с «концевыми» резьбовыми выходами для подключения к пожарным спринклерам или трубам 1 «NPT

Этот блог изначально был размещен по адресу QRFS.ком / блог . Если эта статья вам помогла, посетите нас по адресу Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Анализ складывания сцепного устройства и его влияния на локомотивы на касательном пути

Складывание муфты с опорой на нож привело к ряду поломок, и это важная тема, требующая более глубокого изучения.Эта статья направлена ​​на исследование характеристик складывания сцепного устройства и его влияния на динамические характеристики локомотивов во время торможения. Эксперимент по полевому торможению с использованием трех восьмиосных локомотивов был проведен на касательном пути. Результаты экспериментов показали, что находящиеся в эксплуатации муфты с поверхностью дуги трения склонны к складыванию муфты, когда сжимающая сила муфты превышает 400 кН. После складывания сцепного устройства угол поворота сцепного устройства имеет значительную положительную корреляцию с углом рыскания кузова автомобиля; как складывание муфты, так и угол наклона муфты быстро увеличиваются до максимальных значений.Контакт кузова вагона с тележкой серьезно влияет на динамические характеристики локомотива и вызывает боковую неустойчивость локомотива. В частности, боковое отклонение соединительных муфт вызывает эксцентрический износ хвостовой части муфты. Модель численного моделирования разработана для исследования влияния складывания сцепного устройства на безопасность движения локомотива. Результаты моделирования показывают, что складывание сцепного устройства создает чрезмерную поперечную силу на колесную пару и увеличивает риск схода с рельсов и расширения колеи.По сравнению с существующими мерами против складывания муфты, в этом исследовании предлагается эффективная мера для повышения устойчивости муфты и предотвращения возможных сходов с рельсов, вызванных складыванием муфты во время торможения.

• URL записи:
• URL записи:
• Наличие:
• Дополнительные примечания:
  • Перепечатано с разрешения Sage Publications, Ltd.
• Авторов:
• Дата публикации: 2018-5

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 01669523
• Тип записи: Публикация
• Файлы: TRIS
• Дата создания: 4 мая 2018 12:03

.
