Дымогенератор для холодного копчения своими руками: чертежи

При выборе в супермаркете копченного мяса возник вопрос: а можно ли самостоятельно готовить мясопродукты в домашних условиях, сделав своими руками дымогенератор для холодного копчения по разработанным чертежам? Об этом и пойдет разговор в сегодняшней статье. Что из себя представляет генератор дыма, каких они бывают видов и как его собрать из имеющегося под руками материала.

Дымогенератор для холодного копчения

Что из себя представляет коптильная установка

Домашняя установка для копчения является достаточно простым устройством и состоит из коптильной камеры и генератора дыма. В прошлом она имела примерно такую конструкцию: как правило – металлическая бочка, выполнявшая роль камеры, устанавливалась на насыпь или небольшой фундамент из кирпичей и подсыпалась, чтобы у основания не было щелей.

Под бочку подводился горизонтальный подземный, выложенный кирпичом или старой черепицей канал высотой 20-30 сантиметров и длиной от 2-х метров. Этот канал являлся дымоходом для костра, который разводился на противоположной от бочки стороне в закрытом приямке. Для притока воздуха оставлялось небольшое отверстие, обеспечивающее не активное горение, а тление дров в костре с обильным выделением дыма.

В коптильном шкафу на сетках, поддонах или крюках располагались продукты, которые и приготавливались на остывшем дыму.

Коптильная установка

Еще один вариант конструкции выкладывается из камня. В нижней части обустраивается топка с поддувалом для возможности управлять интенсивностью горения. Дымоходный канал не поднимается вверх, а заходит в находящуюся рядом коптильную камеру, а уже из нее делается выход на улицу.

Схема коптильной установки

Но в современном мире ничего не стоит на месте, все развивается и двигается вперед. В современных установках на замену топкам и кострам пришли дымогенераторы – небольшие, компактные устройства, оснащенные электрическими вентиляторами или компрессорами для нагнетания воздуха.

Именно о таком приспособлении и пойдет сегодня речь. Какие материалы понадобятся, чтобы изготовить генератор дыма для холодного копчения. Какими придется воспользоваться инструментами и приспособлениями.

Принцип работы

Чтобы разобраться, с каким приспособлением предстоит работать, необходимо понять, что оно из себя представляет. Устройство дымогенератора и его принцип работы заключается в следующем:

• В металлическую колбу, закрывающуюся крышкой сверху засыпаются древесные опилки или стружка. Дно съемное – чтобы можно было удалять пепел. Топливо ложится на металлическую сетку, выполняющую роль колосников. Примерно на 5-10 миллиметров выше уровня сетки есть отверстие диаметром 1 см. Через него поджигается древесина и осуществляется приток воздуха в процессе горения.
• К верхней части цилиндра присоединяется трубка дымохода диаметром ¾ дюйма. С противоположной стороны, через отверстие в стенке входит трубка эжектора, имеющая толщину ¼ дюйма, и пересекая все пространство колбы входит в дымоход на 10 мм. К внешнему концу эжектора присоединяется патрубок, через который подается воздух от компрессора или иного нагнетателя воздуха.
• Труба дымохода заводится внутрь коптильной камеры.
• При помощи газовой горелки, через специальное отверстие поджигается топливо. Включается компрессор подачи воздуха.
• Воздушный поток попадает в дымоход. Благодаря конструкции создается тяга в колбе генератора, и продукты горения древесины затягивает в дымоход. Охлажденный дым из трубы заполняет коптильню.

Это схематическое описание процесса. Дело в том, что, например, эжекторы имеют различную конструкцию, поэтому при работе с конкретным устройством появятся некоторые отличия и нюансы. Но сам принцип от этого не изменится.

Дымогенератор для холодного копчения

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие.

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

• С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.

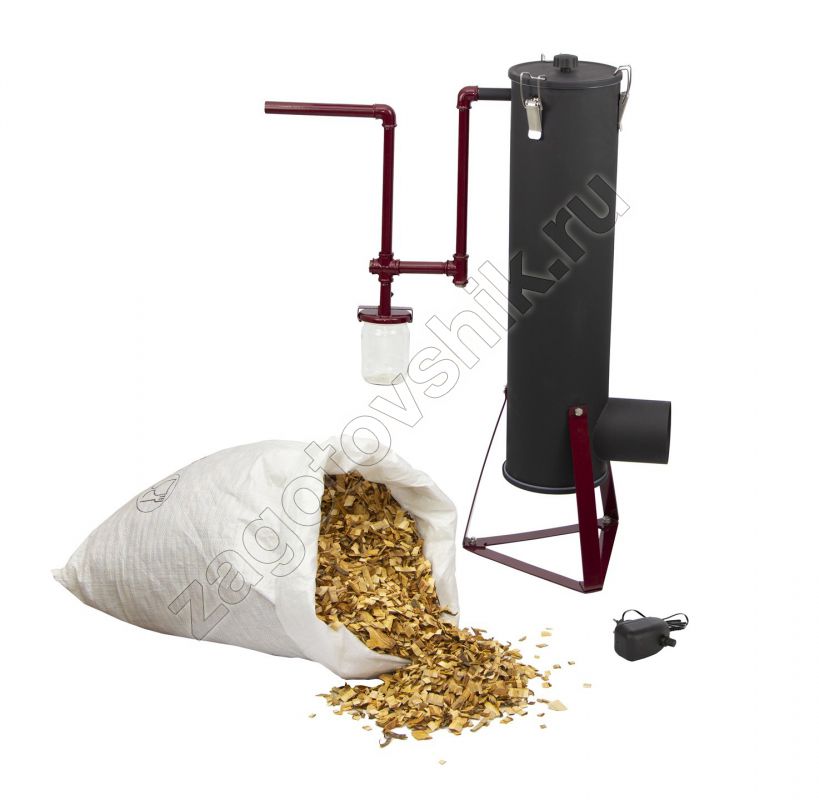

• С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Способ установки генератора дыма

Перед тем, как начать сборочные работы, нужно выбрать место, где будет установлена конструкция. От этого будет зависеть способ крепления прибора, а также некоторые особенности расположения деталей.

На корпусе коптильного шкафа. В этом случае основная нагрузка ляжет на патрубки дымохода, так как именно выходная труба станет точкой соединения со шкафом. Чтобы распределить нагрузку, к корпусу дымогенератора можно приварить дополнительное крепление.

Напольное размещение устройства позволит перенести точку опоры на нижний торец корпуса. В этом случае дно должно быть заварено, а для очистки от золы необходимо сделать дополнительную дверцу.

Принцип работы

Материалы и инструменты

Для того, чтобы сделать своими руками дымогенератор для холодного копчения, имея необходимые чертежи, видео и фотоматериалы, потребуются:

• Труба металлическая диаметром 100 и длиной 650 мм. Из нее будет сделан корпус.
• Стальной цилиндр Ø100 длиной 150 миллиметров для изготовления фильтра-охладителя.
• Набор трубок Ø25мм разной длины с резьбой для сборки дымохода – 5 штук.
• Железо листовое толщиной 2 мм. Размер должен позволить вырезать 4 круга диаметром 100 мм и 2 круга 90мм.
• Сгоны Ø25 мм различной конфигурации – крестовина и тройник.
• Быстросъемное соединение (резьба 25 мм) и 10 сантиметров трубки такого диаметра, чтобы плотно расположиться в штуцере быстросъема.
• Саморезы по металлу.
• Стержень для изготовления фильтра длиной 120 и толщиной 10 мм.
• Высокотемпературная краска.
• Компрессор аквариумный с производительностью от 10л/мин.
• Стеклянная банка с металлической крышкой на резьбе для сбора конденсата.

Чтобы справиться с таким набором материалов, под руками необходимо иметь следующие инструменты и устройства:

• Линейка и чертилка – для разметки.
• Угловая шлифмашина с отрезными кругами для металла.
• Электрическая дрель со сверлами.
• Сварочный аппарат с электродами.
• Трубный ключ.

Выполнив все необходимые приготовления, можно приступать к работе. Последовательность действий подробно описана в пошаговой инструкции, представленной в следующем разделе.

Сборка дымогенератора

Рассмотрим, как можно сделать дымогенератор для холодного копчения своими руками, разбив монтажные работы на этапы.

Корпус

• Берем трубу диаметром 100 миллиметров и длиной 60 см. Выравниваем торцы, чтобы в последствии на них можно было установить крышки.
• Патрубок Ø25 мм и 15 см длиной, из которого будет сделан дымозаборник, с одного края должен иметь резьбу. С противоположного конца, на участке 10 см обустраиваем прорези, через которые дым будет поступать в патрубок. С нижней стороны, напротив прорезей просверливаем отверстия.

Патрубок

• Колосники будут установлены на высоте 50мм от нижнего края, а заборник дыма располагается примерно на уровне 4 см выше. Соответственно, при помощи сварки проделываем в корпусе отверстие на отметке 9см от нижнего торца.
• Заготовленный патрубок устанавливаем на подготовленное для него место прорезями вверх и обвариваем.

Заборник дыма

• Делаем колосники. Из листа металла вырезаем окружность и просверливаем в ней по всей плоскости отверстия размером 5-7 мм.
• Привариваем заготовку в 5-ти сантиметрах от низа корпуса.
• Примерно на 0,5 – 1 см выше колосников высверливаем отверстие Ø 10мм. Оно будет служить для поджога топлива и забора воздуха для горения.
• Из листового железа вырезаем задвижку для низа колбы. Она должна быть съемной, чтобы можно было удалять пепел. К торцу привариваем небольшие проушины наподобие салазок, в которые и устанавливаем задвижку.
• Чтобы корпус закрывался сверху, вытачиваем на верхний торец пробку из твердой древесины. Желательно – из дуба.
• Корпус дымогенератора практически готов. Переходим к фильтру и трубопроводу.

Монтаж дымохода и охладителя с фильтром

• На резьбу дымозаборного патрубка навинчиваем крестовину.

Навинчиваем крестовину

• В крестовину вворачиваем 2 патрубка:

1. В нижнее отверстие длиной 5 см с резьбой на втором конце. В крышке от банки проделываем отверстие надеваем ее на патрубок и плотно фиксируем гайкой.
2. В верхнее отверстие трубку длиной 10 см. Ко второму торцу будет приварен охладитель.

• Свободный центральный выход крестовины закрываем заглушкой. Он будет использоваться для очистки дымозаборника.

Корпус охладителя

• Из листа железа вырезаем круг Ø100мм. По центру сваркой вырезаем отверстие 2,5 см для трубки дымохода. Это будет дно фильтра.
• К нижнему концу трубы 100х150 мм при помощи сварочного аппарата крепим заготовленное дно.
• К верхнему торцу привариваем ободок с отверстиями для крепления крышки.

Корпус охладителя

• Из железа вырезаем крышку и просверливаем отверстия, которые в точности совпадут с отверстиями ободка. В центре проделываем отверстие для патрубка.

Фильтрующий элемент

• Подготавливаем 2 пластины диаметром 90 мм, делаем по центру отверстия и устанавливаем их на стальной штырь толщиной 1 см.
• К нижней пластинке крепим ножки.
• Для того, чтобы прочно закрепить фильтрующее устройство в корпусе охладителя, из стальной проволоки сворачиваем небольшую пружину.

Фильтрующий элемент

• Устанавливаем фильтрующий элемент с пружиной в корпус охладителя и привинчиваем крышку, используя саморезы по металлу, предварительно обработав стык термостойким герметиком.

Эжектор

В верхнюю крышку ввариваем патрубок длиной 10 см с резьбой на другом конце.

• На резьбу накручиваем тройник, использовав его центральный выход. Для удобства дальнейшего использования, тройник располагаем перпендикулярно выходу дымозаборника из корпуса.
• В один из свободных выходов тройника устанавливаем патрубок, длина которого позволит ввести его в коптильную камеру. Как показывает практика, это минимум 25-30 сантиметров.
• В противоположное отверстие тройника вкручиваем быстросъемное соединение, в хвостовик которого через уплотнитель заводится металлическая трубка.
• На внешний торец трубки надевается виниловая или полиэтиленовая подающая трубка от воздушного компрессора. Как уже оговаривалось, его мощность не должна быть меньше 10 литров/минуту, в противном случае эффективность работы всей установки сведется к нулю.
• Расположенный внутри конец трубки должен быть длиннее тройника и на 10 мм заходить внутрь патрубка дымохода.

Эжектор

Порядок работы

Перед началом работы тщательно проверяем надежность всех механических соединений: крышки должны быть установлены на свои места и закрыты, патрубки плотно зафиксированы в сгонах.

Емкость для сбора конденсата присоединяется к крышке. Как бы не было высушено топливо, в нем все равно содержится влага. Кроме этого – различные смолы и тяжелые примеси. Чтобы избавиться от этих добавок, в охладителе установлен фильтр, на «тарелках» которого оседает все лишнее, и конденсируясь, стекает вниз, в сборную емкость.

Трубка подачи воздуха от компрессора подключается ко входу эжектора. Электрический кабель компрессора прокладывается и подключается к сети питания с соблюдением все норм и правил техники безопасности. Надо всегда помнить, что в установке используется открытый огонь и выделяется высокая температура, что создает повышенную опасность для проходящих рядом электрокоммуникаций.

Засыпаем в колбу генератора сухую щепу или стружку и закрываем крышку. При помощи зажигалки, а лучше всего – газовой горелки, поджигаем топливо. Древесина начинает гореть, выделяя густой дым.

Включаем компрессор. Струя воздуха смешивается с дымом, создавая тягу в дымоходе и увеличивая мощность потока.

Щепа должна лежать достаточно плотно, но нельзя ее сильно трамбовать, так как она может забить дымозаборник.

Выбор топлива

В качестве топлива рекомендуется использовать крупную стружку или щепу. Более мелкую фракцию, как опилки, использовать не рекомендуются. Они будут просыпаться через колосники в поддувало, засорять дымоход.

Топливо из фруктовых деревьев обладает приятным ароматом, напрямую зависящим от породы. Наиболее подходящими являются вишня, яблоня, груша, абрикос и ольха.

Коптильный шкаф

Коптильный шкаф должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.

Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.

Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.

Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.

Видео: дымогенератор

Дымогенератор для холодного копчения своими руками

Продукты, приготовленные по технологии копчения, любят, наверное, все без исключения, даже те люди, которым врачи не рекомендуют их принимать в пищу. Поэтому вполне объяснимо стремление многих хозяев дома обзавестись собственной коптильней. Это – вполне выполнимая задача, и в интернете можно найти массу примеров обустройства стационарных или компактных комплексов для таких целей.

Дымогенератор для холодного копчения своими руками

В качестве коптильного шкафа может использоваться множество специально изготовленных или даже имеющихся в наличии предметов – от старых бочек, газовых баллонов, корпусов отслуживших свой срок холодильников — и даже до обычных картонных коробок. Но в любом случае необходим источник дыма – без этого копчение в принципе невозможно. Такие устройства, называемые обычно дымогенераторами, можно приобрести в готовом виде. Но для хорошего хозяина, владеющего даже всего лишь азами слесарного мастерства, не должно составить особого труда и самостоятельное создание такого прибора. В этом можно будет убедиться, прочитав предлагаемую статью – как изготовить дымогенератор для холодного копчения своими руками.

Несколько слов о технологии копчения

В этом разделе публикации мы не станем углубляться в тонкости технологии копчения. Она изобилует нюансами, плюс у многих хозяев есть свои собственные секреты приготовления продуктов. И это больше относится к интернет-ресурсам кулинарной направленности. Но основные принципы знать все же необходимо – так будет проще понять и устройство рассматриваемого прибора – дымогенератора.

Итак, копчение — это, по своей сути, воздействие на предварительно прошедшие специальную подготовку продукты дымом, получаемым от сгорания древесины (стружки или щепы). Но осуществляться оно может по разному:

• Горячее копчение подразумевает двойное воздействие на продукт – термическое и дымовое. Для этого источник дыма (горящая или тлеющая древесина) располагается в одной емкости (коптильном шкафу) вместе с обрабатываемыми продуктами.

Один из примеров коптильни для приготовления продуктов по «горячей» технологии

К достоинствам можно отнести высокую скорость приготовления блюд, простоту и компактность конструкции коптильни. Продукты получаются более мягкими и разваристыми. Но есть и огромный недостаток – дым не проходит никакой очистки, то есть он переносит с собой испарившуюся влагу, деготь и другие смолы, массу других продуктов сгорания древесины, некоторые из которых – чрезвычайно вредны для здоровья человека, в том числе могут обладать и канцерогенными свойствами.

Цены на дымогенераторы для холодного копчения

дымогенератор для холодного копчения

• Холодное копчение небезосновательно считает более «здоровым». Термического воздействия здесь практически нет – температура дыма обычно поддерживается на стабильном уровне в 30÷40 °С. Длительность приготовления продуктов, безусловно, возрастает (порой – даже до нескольких суток). Но зато они не теряют полезных веществ, жиров, сохраняют плотную структуру. Вкус получается более пикантный, насыщенный, а сроки хранения готовых блюд – в разы больше, чем полученных при горячем копчении.

И что очень важно – в процессе охлаждения дым в очень значительной степени освобождается от влаги и вредных составляющих продуктов сгорания. Если после процесса холодного копчения обратить внимание на собранный конденсат, то становится жутковато – что же содержалось в дыме до очистки.

Стационарный комплекс для холодного копчения – топка и коптильная камеры разнесены на значительное расстояние и соединены между собой подземным «туннелем»

В «классических» стационарных коптильнях охлаждение дыма обеспечивается удаленным расположением камеры сгорания древесины и самого коптильного шкафа – дистанция может составлять несколько метров. А соединяются они открыто расположенным или даже заглублённым в землю каналом (трубой). Дым по пути следования от источника его образования к коптильному шкафу охлаждается, что сопровождается выпадением конденсата, который, в свою очередь, в значительное мере связывает и дёготь, мелкую сажу, копоть, другие примеси, нежелательные для попадания на продукты.

Про создание комплекса для холодного копчения по подобной схеме на нашем портале уже есть подробная публикация.

Стационарная коптильня для холодного копчения продуктов

Такое сооружение вполне может подойти для владельцев земельного участка – как-никак, оно требует определенной части территории. Но зато и производительность у подобного комплекса – весьма внушительная. Информацию о том, как построить коптильню для холодного копчения своими руками, со всеми необходимыми схемами, чертежами, пошаговым описанием работ – вы найдёте в специальной статье нашего портала.

Но подобную «роскошь» позволить могут себе далеко не все. Многих бы больше устроил компактный вариант, который несложно хранить в подсобном помещении, приводить в «боевое положение» и запускать только по мере необходимости. Что ж, и такой подход – вполне возможен. Для этого необходим коптильный шкаф (можно даже – самый простейший), и тот самый прибор, о котором речь пойдет далее, то есть генератор дыма.

Принципы конструкции и работы дымогенератора

Даже короткая «прогулка» по интернет-страницам может показать великое разнообразие моделей дымогенераторов. Но если приглядеться пристальнее – подавляющее большинство имеет в основе общую принципиальную схему строения. Ее можно представить примерно следующим образом:

По такой примерно схеме собирается подавляющее большинство дымогенераторов для холодного копчения

1 — металлический корпус. Для него характерно вертикальное расположение, а материалом чаще всего служит отрезок трубы (круглой или профильной, неважно).

2 — верхняя крышка. Она должна обеспечивать очень плотное, близкое к герметичному, прилегание, чтобы выработанный дым не вырывался наружу и не тратился бесполезно. Крышка должна быть съемной – для загрузки топлива и для проведения чисток.

3 — в нижней части корпуса внутри устанавливается колосниковая решетка.  Под ней остается пространство – для доступа воздуха, необходимого для процесса горения древесины, и для сбора золы.

4 — донная крышка. Элемент необязательный, и обходятся порой без нее. Но в этом случае, во-первых, повышается пожаропасность эксплуатации дымогенератора, так как не прогоревшие мелкие угольки могут выпадать вниз, что потребует особого внимания со стороны пользователя. А во-вторых, пользователь практически лишается возможности регулировать подачу воздуха, то есть добиваться оптимального режима горения (тления) древесной щепы или опилок. В «продуманных» моделях и донная крышка, и колосник делаются съемными, чтобы облегчить процесс регулярной очистки прибора.

5 — отверстие (окошко, щель) для подачи воздуха в зону горения топлива. Очень часто предусматривается возможность изменения площади просвета этого вохдухозабора – регулировочная задвижка, шибер и т.п.

6 — отверстие (обычно – пара диаметрально расположенных отверстий) для розжига топливной закладки с помощью газовой горелки.

7 — вваренный в трубу корпуса выходной патрубок – именно по нему дым будет передаваться от генератора к коптильному шкафу.

8 — трубка эжектора, которая располагается соосно с трубой дымохода. При этом внешний диаметр трубки должен быть меньше внутреннего выходного дымохода, а сама она – несколько заведена в полость этой трубы. Удачным решением становится возможность регулировки глубины этого захода трубки эжектора – таким образом можно менять и интенсивность подачи дыма в коптильную камеру, и даже в определенной степени – его температуру.

9 — древесная щепа или опилки, которыми заполняется корпус прибора. Снизу показана область горения (тления) этой топливной закладки. Как видно, горение всегда направляется снизу вверх, и по мере сгорания загрузка постепенно проседает вниз.

10 – пунктиром показан дополнительный канал, создаваемый для свободного выхода дыма вверх. Дело в том, что плотно лежащее топливо (в особенно это касается стружки или опилок) могут закупорить выход дыма, необходимой тяги не будет, и горение в генераторе попросту прекратится. Этот канал характерен для приборов с верхним расположением дымоотводной трубы (как показано на схеме). В качестве такого канала может использоваться перфорированная трубка или даже просто пружина диаметром 25÷30 мм, по типу той, что применяется для закрывания дверей.

Несколько слов о том, как работает такой дымогенератор:

Направления потоков воздуха и выработанного дыма

Итак, поле розжига щепы (стружки) через имеющееся запальное отверстие, начинается процесс ее горения. При правильной регулировке поступающего снизу через колосниковую решетку воздуха (показан синей стрелкой) можно добиться оптимального режима – устойчивого активного тления с большим выделением дыма.

Потоки дыма (показаны серыми стрелками) поднимаются вверх, чему способствует установленный в закладке канал.

Цены на дымогенераторы «Дым дымыч»

Дымогенератор дым дымыч

Внешняя сторона трубки эжектора подключается к компрессору. Поток подаваемого воздуха (голубая стрелка) создает зону разрежения на входе в дымоотводный патрубок, тем самым стимулируя активный выход дыма по трубе в коптильную камеру (широкая стрелка). Регулировкой положения трубки эжектора относительно входа в дымоходный канал регулируется «плотность» этого дымового потока. Кроме того, если имеется возможность регулировки производительности компрессора, можно влиять и на соотношение «воздух – дым», то есть, в определенной степени – и на температуру подаваемого в коптильную камеру дыма.

Схема показана с упрощениями и только для правильного понимания общего принципа работы дымогенератора. На деле же разнообразие конструкций – очень широкое.

• Во-первых, приборы могут иметь разную компоновку в плане размещения дымозаборной трубы. Варианты показаны на схеме:

Варианты размещения эжекторного узла дымогенератора

— При верхнем расположении эжектора дым, поднимаясь от зоны горения, успевает значительно потерять в своей температуре. Кроме того, он одновременно подсушивает топливо. Недостаток – необходимы определенные меры для обеспечения свободного выхода дыма через топливную загрузку, о чем говорилось выше.

— Забор дыма может производиться и снизу, в непосредственной близости от зоны горения древесины. Нет проблем с тягой, но зато дыму требуется более эффективный охладитель, так как напрямую подавать горячий в коптильную камеру – нельзя.

• Во-вторых, на всех показанных выше схемах эжекторный узел расположен непосредственно в самом корпусе дымогенератора. Однако, это вовсе не является какой-то догмой. Как будет видно в дальнейшем, очень часто эжектор выносится наружу – так и проще в сборке, и удобнее в обслуживании и эксплуатации.
• В-третьих – дымогенераторы могут оснащаться (а если точнее – то должны оснащаться) дополнительными узлами: сборником конденсата и охладителем. Об этом будет рассказано ниже, при рассмотрении конкретных проектов.

Но, несмотря на вариативность конструкций, принцип их работы остается тем же.

Изготавливаем дымогенератор своими руками

Для начала – несколько взятых из интернета готовых схем с рекомендуемыми размерами. Возможно, для многих домашних мастеров, умеющих хорошо читать чертежи и обладающих необходимым техническим мышлением – и этого будет достаточно для дальнейшей самостоятельной работы.

Цены на дымогенератор «ВОРОН»

дымогенератор «ВОРОН»

Чертеж дымогенератора с рекомендуемыми размерами – вариант 1Чертеж дымогенератора с рекомендуемыми размерами – вариант 2

Но лучше все же посмотреть подробнее, буквально пошагово, как различные мастера подходят к сборке подобных приборов. Будет представлено несколько вариантов – от простейшего дымогенератора, который можно собрать, как говориться, «на коленке», до вполне продуманных моделей, не уступающих заводским по качеству изготовления и по эффективности в работе.

На основании увиденного креативный мастер вполне сможет придумать и собственный вариант, для изготовления которого ему будет достаточно тех запасов материалов, что сейчас пока попросту валяются без дела в сарае или гараже. Ну и, конечно, сообразуясь с уровнем своего мастерства в выполнении тех или иных слесарных операций.

Узнайте, как сделать барбекю своими руками, изучив от простейших до стационарных вариантов, в специальной статье на нашем портале.

Простейший дымогенератор из консервных банок

Безусловно, у подобного прибора – очень много недостатков. Но сама по себе идея привлекательная, а конструкцию можно при необходимости доработать самостоятельно.

Иллюстрация	Краткое описание выполняемой операции
	Для сборки простейшего дымогенератора необходимы: — Три пустых консервных банки вертикального исполнения. Они должны быть одного диаметра (например, стандартный размер 76 мм). В рассматриваемом примере две банки – высокие, 109 мм , и одна поменьше, 84 мм, но это не принципиально – они все могут быть одной высоты. — Сантехнический тройник «мама-папа-мама» на Ø ½ дюйма и одна контргайка к нему. — Сгон на ½ дюйма, удобной длины (будет понятно дальше). — Штуцер-переходник на садовый шланг — Четыре хомута, с размером, способным захватить консервную банку (например, с диапазоном диаметров 70÷90 мм). — Отрезок медной (или другой металлической) трубки с внешним диаметром порядка 8÷10 мм. Для работы потребуется минимальный набор слесарных инструментов.
	Для начала соединяются две банки. В одной из них должно быть предварительно удалено донышко, то есть остается только полый цилиндр. Для соединения банок из жести (опять же, может использоваться консервная банка) вырезается полоса шириной примерно 40÷50 мм, длиной – чтобы получающийся бандаж охватывал банку по окружности. Затем этот бандаж поочерёдно фиксируется на банках затяжкой хомутов – принцип должен быть понятен по иллюстрации. Такой же бандаж крепится и сверху второй барки – здесь впоследствии будет устанавливаться эжекторный блок дымогенератора.
	В стенке нижней банки, с отступом примерно на 15 мм выше дна, проделываются два диаметрально-противоположно расположенных отверстия. Диаметр этих отверстий – около 10 мм. Но здесь точность форм не важна, так как эти окошки необходимы только для розжига загруженной щепы и для обеспечения притока воздуха, требуемого для ее тления.
	Далее, можно перейти сборке верхнего эжекторного блока. Для этого в донышке третьей банки по центру вырезается отверстие.
	Здесь следует постараться вырезать это окошко как можно точнее – чтобы в него вошел центральный резьбовой патрубок («папа») тройника и уперся в него своим фланцевым выступом.
	Резьбовая часть тройника заводится в отверстие, и изнутри на нее наживляется контргайка.
	Затем для надежности соединения контргайку лучше всего будет подтянуть торцевым ключом. Для уплотнения этого соединения можно использовать фум-ленту, а под фланец тройника – или надеть стандартную прокладку, или нанести полоску силиконового герметика.
	В один из выходов уже установленного тройника запаковывается штуцер-переходник. Его внутренний диаметр подбирается таким образом, чтобы он был чуть больше внешнего диаметра эжекторной трубки.
	Готовится сама эжекторная медная трубка. Как видно на иллюстрации, к одному ее концу уже подсоединен и хомутом зафиксирован шланг (ПВХ-трубка), идущий к компрессору. Надето резиновое колечко, которое будет выполнять роль уплотнительной манжеты на входе трубки в тройник. Не самое лучшее уплотнение, но для подобной конструкций – вполне достаточное. Можно придумать и свой вариант.
	Трубка заводится в тройник со стороны установленного штуцера.
	Трубку заводят с таким расчетом, чтобы она выглядывала с противоположной стороны тройника примерно на 12÷15 мм.
	Положение трубки в данном примере фиксируется перемещением резиновой манжеты, которая состыковывается с концом штуцера, плотно закрывая остающийся просвет. Как, наверное, понятно, остается возможность при необходимости несколько откорректировать положение трубки относительно ее выхода с противоположной стороны тройника – жесткого крепления здесь нет.
	Следующим шагом наживляется сгон – так, чтобы конец эжекторной трубки оказался внутри него.
	Затем этот сгон плотно завинчивается в тройник – можно для уплотнения опять же использовать фум-ленту.
	Вот таким получился эжекторный узел в сборе.
	По сути, генератор уже готов, и можно переходить к его испытаниям. Для этого в корпус, состоящий из двух нижних банок, засыпается древесная щепа. В рассматриваемом примере мастер использует расфасованную щепу лиственных пород дерева, которая специально для подобных целей продается в магазинах.
	После этого надевается верхняя часть, то есть эжекторный блок. Для надежности этот соединительный узел можно также затянуть хомутом.
	Подключается компрессор. В нашем примере – это аквариумная модель с возможностью регулировки производительности. Очень, кстати, полезная опция, позволяющая в определенных границах управлять процессом подачи дыма в коптильную камеру.
	Штатная трубка компрессора соединяется с трубкой, идущей от эжектора.
	Дно у консервной банки – тонкое, а тление щепы будет проходить непосредственно над ним. И поэтому необходимо дымогенератор устанавливать не несгораемое основание. Здесь показан кусок асбестового листа, но «соседство» асбеста с технологией приготовления пищевых продуктов – крайнее нежелательно. Так что лучше придумать более безопасный вариант.
	Можно запускать дымогенератор. Для начала включается подача воздуха из компрессора. Это спровоцирует появление небольшой тяги, необходимой для горения древесной щепы. А розжиг удобнее всего производить с помощью компактной газовой горелки. Факел пламени направляется в проделанные ранее отверстия для розжига. Чтобы горение было устойчивым, следует провести операцию с обеих сторон корпуса генератора.
	Если розжиг произведён успешно, то уже спустя несколько секунд работоспособность генератора будет продемонстрирована плотным потоком дыма из выходного патрубка. Прибор собран и готов к работе.
	Просто для дополнения информации – в качестве коптильного шкафа мастер использовал (успешно, по его заверениям) обычную картонную коробку. Снизу в ней проделано отверстие, в которое заводится выходная труба дымогенератора.
	Сверху также делается отверстие примерно такого же диаметра – для выхода дыма. Кроме того, мастер вырезал и ревизионное окно, чтобы можно было визуально отслеживать наполненность камеры дымом, не открывая лишний раз коробку. Это окно на время копчения можно или заклеить полосой широкого прозрачного скотча, или затянуть стрейч-пленкой, или просто прикрыть куском стекла.
	Вот так примерно соединяются в процессе приготовления продуктов дымогенератор и импровизированная коптильная камера (естественно, не на коленке, а с применением подставки соответствующей высоты).
	Ну а это – размещенные в коптильной камере продукты, подвешенные на проволочные перекладины, продетые через корпус картонной коробки.

Вот и вся премудрость. Однако, если почитать отзывы об это конструкций, то можно встретить массу негативных. И они – справедливы.

Так, многие сразу говорят, что такое копчение станет «прямым ударом по печени», так как полностью отсутствуют какие бы то ни было приспособления для отделения конденсата и очистки дыма.

Простейший сборник конденсата показан на иллюстрации ниже, но назвать это удачным «инженерным решением» — язык не поворачивается. Хотя, если обеспечить уклон в сторону тройника с обеих сторон, то определенный эффект все же будет.

Простейший сборник конденсата, сделанный из пластиковой бутылки и одеваемый через тройник на трубу подачи дыма в коптильную камеру

Более качественные сборники конденсата будут рассмотрены в следующих моделях.

Второй недостаток – вряд ли с такими небольшими размерами корпуса самого генератора дым будет успевать остывать до оптимальной для холодного копчения температуры. А, между тем, никакого охладителя в схеме не предусмотрено. А повышенная температура в коптильной камере – это большой минус самому принципу обработки продуктов.

Вывод – идея работающая, и может быть использована, с возможными доработками или в качестве временного «лайт-варианта». Но для регулярного использования лучше все же изготовить что-то посерьезнее.

Цены на дымогенератор Merkel Optima

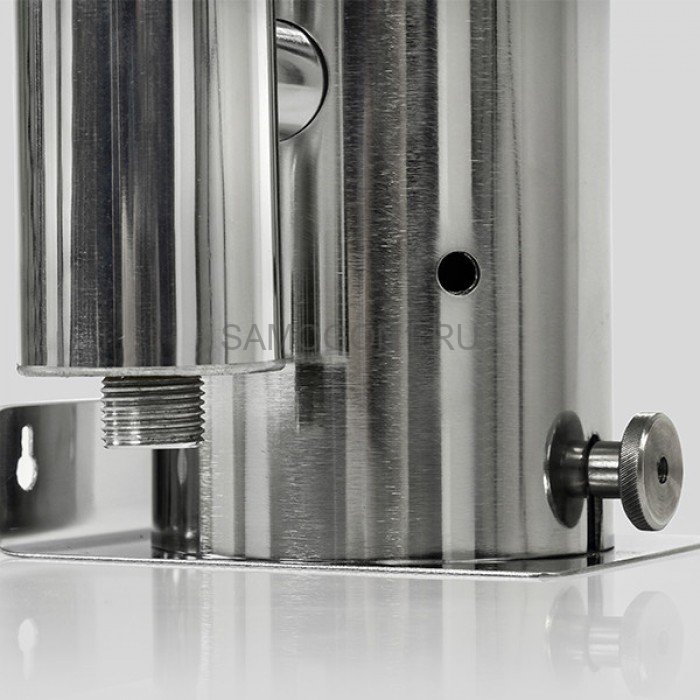

Дымогенератор Merkel Optima

Более сложный вариант, для тех, кто не дружит со сваркой

Эта модель выглядит уже более основательной. Комплектующие к ней – можно без проблем приобрести в магазине сантехники. Одним из достоинств является и то, что для монтажа дымогенератора не используется  сварка – для тех, кто еще не освоил эту технологию или не уверен в своих силах.

В данном варианте забор дыма осуществляется снизу, из области горения топлива. Эжекторный узел – внешний. Предусмотрены сборник конденсата и участок трубы для охлаждения дыма.

Иллюстрация	Краткое описание выполняемой операции
	Для изготовления дымогенератора в данном примере использовалась обычная труба из нержавейки, из тех, что применяют для монтажа дымоходов. Диаметр – 100 мм, длина отрезка – примерно 800 мм (величина произвольная, в зависимости от объема предполагаемой закладки щепы). На иллюстрации труба просто временно покрыта слоем белой защитной пленки.
	Из сантехнических комплектующих необходимо приобрести два сгона диаметром 25 мм, длиной 150 мм. К каждому сгону должны иметься по две контргайки. Нужны два тройника того же диаметра (все выходы – «мамы»).
	Потребуются два отрезка дюймовой трубы, с резьбовыми участками на концах. Длина отрезков выбирается сообразно размерам и месту установки дымогенератора. Один будет служить вертикальным участком – охладителем дыма, второй – идти от эжекторного блока к коптильному шкафу.
	Для сборки эжекторного узла был приобретён конусный цанговый зажим-переходник, используемый сантехниками для подключения к смесителям подводок из ровных трубок. Кстати, и отрезок такой трубки, внешним диаметром 10 мм и длиной порядка 150 мм, необходим для эжектора. Чтобы цанговый зажим соединить с трубами 25 мм, потребуется резьбовой переходник с ½ на 1 дюйм.
	Сборку начинают с установки нижнего сгона, который служит каналом вывода дыма из нижней области корпуса генератора. Для этого в стенке трубы проделывается аккуратное отверстие, чтобы в него вошел конец сгона. Одна контргайка должна остаться снаружи, а вторую наживляют и затем затягивают внутри. Получается так, как показано на иллюстрации. Внутри трубы, ниже смонтированного выходного патрубка, устанавливается съемная решетка – она будет выполнять роль колосника. Снизу эту решетку подопрет штатная заглушка трубы. Правда, заглушку придется немного доработать – высверлить одно или несколько отверстий для прохода воздуха к области горения топлива. Еще лучше, если сделать на ней окошко с подвижной заслонкой – можно будет регулировать подачу воздуха. Выше колосниковой решетки, но ниже заборного патрубка в трубе должны быть отверстия (одно или два диаметрально противоположных) для розжига щепы.
	Начинается «сантехническая» часть монтажа. В один из тройников вкручивается оставшийся сгон — к любому их боковых выводов. Все соединения здесь лучше сразу проводить с льняной уплотнительной подмоткой.
	На противоположном конце сгона (с длинным резьбовым участком) имеются две гайки. Между ними впоследствии будет зажата (через прокладки) металлическая крышка с резьбой, на которую, в свою очередь, при работе коптилки будет снизу накручиваться стеклянная банка для сбора конденсата.
	Далее, этот тройник прикручивается к сгону, зафиксированному в корпусе дымогенератора. Участок для сбора конденсата, понятное дело, должен оказаться внизу.
	Должна получиться вот такая картина.
	Следующим шагом в оставшийся свободным выход тройника вкручивается отрезок трубы.
	В собранном генераторе этот участок будет располагаться вертикально, параллельно корпусу. Для большей прочности конструкции его нередко еще и жестко механически связывают с корпусом вверху с помощью перемычки (хомута). На этом вертикальном участке дым будет активно охлаждаться, а выпавший конденсат станет при этом стекать вниз в банку-сборник.
	Далее, на противоположный конец этого участка трубы накручивается второй тройник – своим центральным выходом.
	После прикручивания тройник должен быть сориентирован так, как показано на иллюстрации. В этом тройнике будет собираться эжектор.
	Вначале собирается узел соединения тонкой трубки с тройником. Для этого ослабляется стопорная гайка цангового зажима, в него заводится трубка. После этого гайку можно слегка поджать, чтобы трубка не выскальзывала.
	Далее, к цанговому зажиму присоединяется переходник с ½ дюйма на 1 дюйм.
	Затем эта получившаяся сборка вкручивается с запаковкой в свободное гнездо тройника.
	Такой узел удобен тем, что, ослабив зажимную гайку цангового переходника, можно сместить вперед или назад размещенную внутри трубку, а затем снова зафиксировать ее положение. При сборке эжектора обычно оставляют выход трубки с противоположного конца тройника примерно на 15 мм.
	И остается только в оставшееся свободным гнездо тройника вкрутить второй отрезок трубы.
	Трубка эжектора при этом окажется заведенной внутрь этого дымохода, соосно с ним.
	В принципе, сборка окончена. Остается заполнить корпус генератора древесной щепой, плотно закрыть его сверху заглушкой (или самодельной крышкой). Прибор устанавливается на выбранное место, горизонтальный отрезок трубы заводится в коптильную камеру (и здесь опять мастера ограничились картонной коробкой). К тонкой трубке эжектора подключается гибкий шланг компрессора.
	Снизу на зафиксированную между гайками крышку накручивается банка для сбора конденсата.
	Остаётся включить компрессор, произвести розжиг топливной закладки – и вскорости из трубы в коптильной камере пойдет охлажденный дым. Копчение пошло!

Как видно – схема совершенно несложная для любого домашнего мастера. Однако и она не лишена очень существенных недостатков.

• Вызывает сомнение долговечность того участка нержавеющей трубы, который будет контактировать с открытым огнем. Толщина стенок – меньше миллиметра, в них прорезано несколько отверстий, и сколько прослужит такой дымогенератор при активном использовании – сказать сложно, но вряд ли долго. Для корпуса все же требуется материал «посерьезнее».
• Нет уверенности, что вертикального участка дымоходной трубы будет достаточно для полноценного охлаждения дыма и освобождения его от конденсата и примесей. Все же он – довольно короткий.
• Не вполне продумана схема забора дыма из области горения. Тот конец сгона, что зафиксирован в трубе, получается уж очень ограниченным в таких возможностях, так как забор производится, по сути, от одной точки у края корпуса. А без качественного отвода дыма и процесс горения будет неустойчивым, требующим частых повторных розжигов, а то и вовсе прекратится.
• Кроме того, этот патрубок неминуемо станет быстро забиваться продуктами сгорания дерева, и для его очистки придется проводить практически полный демонтаж всей внешней конструкции дымогенератора. Не слишком привлекательная перспектива…

Идея, безусловно, заслуживает внимания, и при желании может быть взята за основу, с некоторыми доработками.

Ну а следующие два примера – это уже более серьезный, основательный подход.

Вариант дымогенератора с внешним охладителем

Для изготовления подобной модели уже не обойтись без устойчивых навыков сварщика. Хотя сам дымогенератор, надо сказать, большой сложностью все же не отличается.

Добавим еще нюанс – будет показан не один вариант, а, так сказать, творческое развитие модели, с учетом недостатков, выявленных при эксплуатации.

Иллюстрация	Краткое описание выполняемой операции
	На иллюстрации – «стартовый» вариант мастера. По компоновке – это аналог выше рассмотренной модели из тонкой нержавеющей трубы. Но отличия, безусловно есть, и немалые.
	Прежде всего – это материал изготовления. Для корпуса используется стальная труба с толщиной стенок 3 мм. Понятно, что долговечность такой конструкции повышается в несколько раз. На иллюстрации показана заготовка корпуса с вырезанным окном для вваривания заборного патрубка и с отверстием для подачи воздуха в зону горения.
	Интересна и конструкция самого патрубка. Во-первых, он довольно длинный, так как «пронизывает» корпус полностью – вплоть до противоположной стенки.
	Во-вторых, по всей его длине, той, что прячется внутри корпуса, сделаны отверстия для забора дыма из области тления топливной закладки. Сверху – это узкие щели. Так сделано для того, чтобы щепа на попадала внутрь этой трубы.
	А снизу высверлены более крупные круговые отверстия. И в итоге суммарная площадь каналов, через которые дым будет выходить наружу, получается весьма значительной.
	Патрубок вставляется в вырезанное для него окно, и после выверки положения – приваривается сплошным швом
	Вот так это выглядит после приваривания снаружи.
	Снизу к трубе-корпусу сначала приварена заглушка с высверленными отверстиями – она выполняет роль колосника. А затем — прихвачен сваркой короткий отрезок трубы (катушка), который превращается и в подставку, и в своеобразную зольную камеру.
	Это, так сказать – «взгляд изнутри», вид сверху.
	В стенках корпуса просверлены выше колосника два отверстия для проведения розжига топлива.
	Компоновка внешней трубы — идентичная с ранее рассмотренной моделью. Так же снизу будет крепиться на винтовой крышке банка для сбора конденсата, а сверху – тройник с эжекторным узлом.
	Для переходника эжектора мастер решил использовать штуцер от быстросъемного соединения садовых шлангов, сняв его с пришедшего в негодность пистолета-распылителя.
	Сам штуцер своей резьбовой частью отлично вкручивается в тройник. Была подобрана медная трубочка, которая очень плотно входит в штуцер – к ней будет подключаться шланг компрессора.
	На токарном станке была выточена дубовая пробка с очень хорошей подгонкой к трубе-корпусу дымогенератора. Ею он будет закрываться сверху во время работы.
	Наконец, собранный дымогенератор быт тщательно зачищен….
	…а затем покрыт термостойкой краской для печей и каминов. Согласитесь, что так он выглядит намного привлекательнее и аккуратнее.
	Однако, испытав модель практической эксплуатацией, мастер выявил ряд недостатков, которые постарался испарить, проведя некоторые усовершенствования. На иллюстрации – модернизированный вариант, в несколько разобранном виде, просто для облегчения понимания сделанных доработок.
	Во-первых, внесены изменения в нижнюю часть корпуса. Колосник сделан съемным (так облегчается процесс очистки дымогенератора после работы), а подача воздуха в зону горения регулируется заслонкой.
	Во-вторых, не удается полностью избавиться от постепенного зарастания вваренного заборного патрубка продуктами сгорания древесины. И для того, чтобы проводить прочистку, не прибегая к масштабной разборке прибора, тройник заменен на крестовину, в которой выход, противоположный патрубку, в рабочем положении закрывается заглушкой. То есть для прочистки достаточно открутить заглушку – открывается доступ в полость заборного патрубка.
	В-третьих, практика показала, что вертикального отрезка трубы недостаточно для полноценного охлаждения и хорошей очистки дыма. Поэтому добавлена еще одна камера, которая исполняет роль охладителя – сепаратора. Она изготовлена из короткого отрезка такой же 100-мм трубы. Снизу камера – заглушена, и там вварен патрубок, который вкручивается в верхний вывод крестовины. Патрубок снизу должен быть приварен таким образом, чтобы не создавалось препятствий к свободному стоку жидкости вниз, через крестовину в сборник конденсата. Вверху к трубе приварено кольцо, к которому будет крепиться верхняя крышка холодильника-сепаратора.
	Внутри камеры устанавливается вот такая сборка, состоящая из поддона, центрального стержня и двух пластин. За счет этих деталей резко увеличивается площадь теплообмена – на металле станет собираться конденсат, который увлекает за собой содержащиеся в дыме деготь и твердые примеси. Вся эта грязь просто по законам гравитации затем будет стекать по вертикальному участку трубы в конденсатоприёмник. А для того чтобы теплообменные пластины-сепараторы не болтались в камере, они будут при закрытии крышкой поджиматься вниз вот такой самодельной пружиной.
	Была подобрана крышка, точно совпадавшая в размерами охладительно-сепарационной камеры. Сверху в нее вварен патрубок. Крышка будет через прокладку герметично крепиться к корпусу камеры с помощью кровельных саморезов.
	С тыльной стороны на крышке нанесен слой уплотнителя. В данном случае это слой застывшего герметика. Иногда для этого используют и вырезанную прокладку из войлока или паронита. Следует правильно понимать – данное решение как по конструкции охладительной камеры и крышки к ней, так и по способу их соединения, было продиктовано мастеру наличием подходящих для этого деталей. Вполне можно найти и иной, может быть – и более простой вариант. Не исключено, что в гараже отыщется какая-то металлическая емкость с герметичной крышкой, которая подойдет в практически готовом виде.
	К патрубку, приваренному к крышке, прикручивается тройник, в котором собирается эжекторный узел, так же, как это показывалось ранее. Вот, в принципе, и все изменения.
	Несколько картинок, показывающих такой дымогенератор в работе. Характерно то, что он жестко закреплён к коптильной камере через вваренный в нее патрубок. Сама камера сделана из металлической бочки, и ранее использовалась только для горячего копчения или для барбекю. Теперь же ее функциональность расширена и холодным копчением. К трубке эжектора подсоединён шланг компрессора.
	В камеру генератора для испытательного запуска загружено около килограмма древесной щепы.
	Прикручена банка для сбора конденсата. С помощью газовой горелки осуществляется розжиг топлива.
	В окошке хорошо видна воспламенившаяся щепа. С помощью воздушной задвижки можно добиться оптимального режима ее медленного горения.
	Буквально несколько секунд – и из патрубка начинает густо валить дым.
	Стоит совсем немного подержать крышку коптильни закрытой…
	…как внутри собирается очень высокая концентрация дыма с низкой температурой – идеальные условия для холодного копчения!
	И, наконец, ради интереса, стоит посмотреть, что же скопилось после прогорания даже столь небольшой топливной закладки в сборнике конденсата.
	Еще не снимая самой банки – уже можно заметить, что собрано немало.
	А вот так это выглядит «живьем» — черная, несколько маслянистая жидкость. И это – при всего лишь пробной загрузке щепы едва ли на четверть объема дымогенератора. Страшно подумать, что вся эта гадость могла впитаться в подвергаемые копчению продукты. Наверно, такая картина послужит убедительным доводом для тех, кто скептически относится к необходимости охлаждения и очистки дыма, отделения конденсата.

Еще одна интересная модель дымогенератора

Ну и, наконец, так сказать, «факультативно», посмотрим на еще одну модель дымогенератора. Подробно про сборку говорить не будем – много повторяется или становится понятным из уже ранее данных пояснений. Но некоторые детали и узлы заслуживают того, чтобы на них заострить внимание.

Иллюстрация	Краткие пояснения по конструкции дымогенератора
	Вот он, дымогенератор в сборе, покрытый жаростойкой краской.
	Сразу бросается в глаза наличие подставки с приваренными ножками. Подставка сделана их трубы большего, чем корпус прибора диаметра. Дымогенератор вставляется в подставку и фиксируется в ней тремя поджимными болтами. Очень удобно для быстрой разборки, когда необходимо провести очистку полости прибора. Видны головки закрученных до конца болтов (их четыре штуки, равномерно расположенных по окружности).
	Эти болты с внутренней стороны играют роль упоров для съемного колосника.
	Забор дыма осуществляется сверху. Это полностью снимает вопрос быстрого зарастания заборного патрубка сажей. На иллюстрации показано отверстие, через которую дым из камеры попадает в трубу.
	Горизонтальный участок выводной трубы через отвод переходит в вертикальный, спускающийся вниз, к холодильнику–сепаратору.
	Внутри корпуса прибора размещен блок, сочетающий в себе колосник и канал для облегчения прохода дыма через топливную загрузку.
	Труба и подсоединённая к ней пластина–колосник.
	Колосниковая решетка – это вырезанная в форме круга металлическая пластина с насверленными в ней отверстиями. Диаметр решетки – несколько меньше внутреннего диаметра трубы корпуса дымогенератора.
	Труба же изготовлена от штанги старого пылесоса. На ее стенках сделаны щелевидные сквозные продольные пропилы – для обеспечения свободного прохода дыма.
	Этот узел в сборе опускается в тело трубы-корпуса и упирается в показанные выше болты, занимая тем самым нужное положение. При загрузке даже самого мелкого топлива у дыма будет «дорога» для прохода к выходному отверстию.
	Хорошо видно отверстие, предназначенное для розжига топливной закладки. Кстати – интересная деталь: в отверстии нарезана резьба, то есть после розжига его можно заглушить болтом, чтобы не шел ненужный подсос воздуха сбоку. А подача воздуха для горения идет через щелевидное окошко снизу, оснащенное подвижной заслонкой – все это очень наглядно показано на иллюстрации.
	Сверху корпус закрывается массивной сварной крышкой из толстого металла. За счет немалого веса крышки и накленной изнутри войлочной прокладки обеспечивается отличная герметичность.
	Теперь – о конструкции охладителя-сепаратора. В данной модели дым и так уже получает немалое охлаждение. Он пробирается снизу вверх через топливную загрузку, отдавая часть тепла ей. Затем – остывает, проходя по внешним участкам труб, горизонтальному и вертикальному. Но в нижней точке его ожидает еще один уровень охлаждения и очистки. Одновременно этот узел служит и емкостью для сбора конденсата.
	Весь этот расширенный функционал – за счет оригинальной конструкции. Это – тоже стеклянная бака с навинчивающейся крышкой. Просто для примера показана банка емкостью 0,7 л, но в реальных условиях эксплуатации должна использоваться как минимум двухлитровая. А отличительная особенность конструкции в том, что в крышку врезан не один патрубок, а два.
	Первый – подающий дым их дымогенератора, то есть подсоединённый к нижней точке вертикального отрезка трубы. Заканчивается патрубок особым наконечником, сделанным из медной трубки. Наконечник имеет форму сопла, направленного под некоторым углом на стенку банки. Возникает своеобразный эффект циклона – дым закручивается вдоль стенок емкости, немало теряя и в температуре, и в скорости движения за счет резкого увеличения объема. На стенках остаются остатки конденсата со всеми примесями.
	А затем остывший и неплохо очистившийся дым забирается из емкости через второй патрубок. Правда, автору идеи на форумах уже высказали замечания, с которыми, надо сказать, он полностью согласился. Смысл в том, что показанный в этом примере заборный патрубок сепаратора – очень длинный. А по рекомендуемым правилам забор очищенного дыма лучше проводить выше точки его подачи в сепаратор. Но такой недостаток очень легко исправляется, а тому, кто соберется делать подобный вариант холодильника-сепаратора, следует иметь сразу иметь это в виду.
	Ну а на сам этот патрубок, после его прохода через крышку банки, монтируется тройник, в котором размещается уже знакомый нам эжектор. Еще одна особенность в том, что мастер на последнем участке движения дыма, после эжектора, использует и вовсе металлопластиковые трубы, которые и легче, и проще в монтаже. Дым остывший, очищенный – почему бы и нет?
	Аппарат в работе. Металлопластиковая труба для подачи дыма подключена непосредственно к коптильному шкафу, в роли которого в данном случае выступает металлический бак. Обращает на себя и необычная конструкция компрессора, который надет непосредственно на трубу эжектора, а кроме того – имеет точную подстройку постоянного напряжения питания, то есть может регулироваться по производительности (объему прокачиваемого воздуха).

Согласитесь в последней показанной модели – немало интересных моментов, существенно упрощающих эксплуатацию дымогенератора.

Кстати, если взглянуть на примеры компрессоров, используемых в связке с дымогенераторами, то можно встретить массу неожиданных решений. В том числе – самодельных устройств, изготовленных с использованием, например, компьютерных кулеров и пластиковых бутылок. И ничего – отлично работают!

Узнайте, как сделать мангал своими руками из металла, ознакомившись с мастер-классом, в специальной статье на нашем портале.

*  *  *  *  *  *  *

Подытоживая, следует еще раз заметить, что, разобравшись в принципе устройства дымогенератора и ознакомившись с рядом приведенных примеров, вполне возможно изготовить качественный прибор и самостоятельно. А может, еще и самому додумать, усовершенствовать некоторые узлы. Если получится – пишите нам, и ваши достижения обязательно станут примером для многих домашних мастеров.

Завершим публикацию видеосюжетом, в котором показан еще один заслуживающий внимания дымогенератор с выносным холодильником-сепаратором.

Видео: Мастер делится опытом изготовления дымогенератора для коптильни холодного копчения

Дымогенератор холодного копчения делаем своими руками

На прилавках продовольственных магазинов всегда имеются разнообразные продукты холодного копчения. К сожалению, качество и вкусовые свойства таких с позволения сказать «деликатесов» далеки от совершенства. Проблема в технологии изготовления.

Последние несколько десятилетий, в пищевой промышленности активно применяются химические препараты, под общим названием «жидкий дым». Мясо или рыба погружаются в раствор на некоторое время, приобретая характерный вид и аромат. Понятно, что к копчению этот процесс не имеет никакого отношения.

Важно! Эти добавки сертифицированы и разрешены к применению. Пагубное влияние на организм не больше, чем от любых других добавок и ароматизаторов.

Но ведь нам хочется натурального продукта! Поэтому настоящие гурманы предпочитают организовать холодное копчение самостоятельно, по старым дедовским технологиям.

Для обеспечения потребностей трудящихся, в продаже имеются различные коптильные установки, как для горячего, так и для холодного копчения.

Классическая технология подразумевает разнесенные камеры, соединенные длинным тоннелем, в котором охлаждается дым. В результате термообработка не производится, и копченый продукт остается таким же мягким, как будто он только что приготовлен.

Инструкция: как сделать простой дымогенератор холодного копчения

Чтобы сделать простой дымогенератор вам потребуется:

1. Жестяная трехлитровая банка
2. Жестяная литровая банка
3. 4 самореза
4. Полудюймовая трубка
5. Полудюймовый штуцер с переходником для резинового шланга
6. Муфта ½ для соединения штуцера и трубки

Приступаем к изготовлению

1. В трехлитровой банке в дне делаем отверстие, поделив донышко на сектора и отогнув их в стороны для крепления нашей литровой банка.
2. В трубке делаем паз сверлом на 8мм длиной 50 мм для поступления воздуха от аквариумного насоса.
3. Пробиваем в литровой банке с боков 3 отверстия одно у самого донышка для розжига щепы. Два других напротив друг друга для продевания полудюймовой трубы на высоте 30-40 мм от дна банки.
4. В донышке высверливаем 10-20 отверстий диаметром 4-5 мм (должно получиться что-то вроде дуршлага для выхода золы и подачи воздуха). На фото сделал посложнее, удалил донышко и приладил сито, но можно и без него.
5. Продеваем насквозь трубку ½ дюйма, с одного края к которой прикреплен штуцер с трубкой от насоса.

   Важно! Отверстие с боку трубы нужно направить вниз. Тогда подаваемый воздух из компрессора будет захватывать поднимающийся дым, и гнать его по трубе в камеру с пищей для копчения.

6. Далее с помощью саморезов крепим литровую банку к трёхлитровой. Приделываем ножки, которые можно согнуть из полосы или взять готовые от чего угодно.
7. Засыпаем опилки, поджигаем, включаем насос и закрываем трехлитровую банку крышкой. Все! Дым пошел в камеру, ждите свежих копчёностей и смотрите, как все работает на видео.


Как работает установка для холодного копчения?

Камеры располагаются на разных уровнях. Разнос по высоте регулирует тягу в дымоходе, и влияет на интенсивность охлаждения дыма. Разница может составлять до 1 метра.

Важно! Для монтажа подобной установки требуется наличие свободного места, и желателен естественный уклон грунта.

Такие условия не всегда имеются во дворе частного дома или на дачном участке. Тем более что строительство настоящей коптильни подразумевает инженерные работы.

В нижней камере (назовем ее топкой) происходит формирование дыма. Вариантов несколько:

• Это может быть относительно герметичная емкость, в которой при слабом притоке свежего воздуха интенсивно тлеет топливо (щепа или опилки). Входной заслонкой регулируется поток свежего воздуха. Он должен быть недостаточным для возгорания, в тоже время, обеспечивая нормальную тягу в дымоходе;
• Второй способ — двухкамерная топка. Под жаровней разводится открытый огонь, а на металлический лист насыпается материал для образования дыма (те же опилки или щепа). Тяга образуется в верхней камере, только для дыма.

Верхняя камера (собственно коптильня) заполняется дымом, внутри ярусами подвешиваются продукты, и происходит насыщение натуральным ароматом. Вне зависимости от способа дымообразования, этот процесс занимает продолжительное время и требует постоянного контроля.

Соответственно расход топлива (дрова, уголь) достаточно высокий. Существуют варианты газовых или электрических топок. Процесс контроля упрощен, но добавляются затраты на энергию.

Коптилка с дымогенератором

Описанные выше приспособления из-за размеров имеют ограничения по применению. Иногда необходима переносная установка, которую можно взять с собой на дачу, чтобы оперативно приготовить деликатесы. Поэтому пищевые технологи придумали дымогенератор для коптильни.

Это автономное приспособление, которое можно соединить с камерой для копчения, и за короткое время наполнить ее густым дымом. При этом расход топлива будет минимальным. Дымогенератор для коптилки работает эффективно, без потерь драгоценного дыма.

Принципиальное отличие от стационарных образцов — требуется принудительная подача воздуха для создания избыточного давления и охлаждения. Дым дымогенератора представляет собой смесь с чистым воздухом в правильной пропорции.

Коптилка холодного копчения с дымогенератором

В продаже имеется большой ассортимент заводских комплектов. Кроме обзора готовых изделий, мы расскажем, как своими руками сделать дымогенератор для коптильни.

Это добротные изделия, компактного размера, полностью готовые к употреблению. В комплекте подробная инструкция, и набор подвесов для разнообразных пищевых заготовок. В простых моделях дым охлаждается за счет длины дымохода.

Разумеется, небольшой дымогенератор имеет и малые размеры подводящей трубы. В таких конструкциях температура дыма все же не позволяет получить холодное копчение в идеальном виде.

 Важно! Копчение теплым (не горячим) дымом уменьшает время приготовления за счет некоторого ухудшения качества. Теплый воздух способствует выделению жира из продукта, тем самым снижая его сочность.

Классическая технология подразумевает дым с температурой окружающего воздуха. Тогда заготовка лишь слегка подвяливается снаружи, сохраняя внутри мягкость и сочность.

Поэтому производители придумывают различные ухищрения, чтобы при сохранении компактности получить дымогенератор холодного дыма.

Водяное охлаждение

Охладитель состоит из двух корпусов, один внутри другого. Во внешнем циркулирует вода. Напор можно сделать небольшим, чтобы уменьшить расход. Многие рачительные хозяева не сливают воду, а просто переливают из одной емкости в другую. Это удобно организовать на даче с помощью бочки с дождевой поливочной водой.

Внутренняя емкость – теплообменник для охлаждения дыма. Соприкасаясь с холодными от воды стенками, дым быстро охлаждается, и поступает в коптильню с оптимальной температурой.

Воздушное охлаждение дыма

Перед поступлением в коптильную камеру, дым проходит через длинную трубу, закрученную в виде змеевика. Охлаждение происходит за счет теплообмена в среде атмосферного воздуха.

Интенсивность ниже, чем при использовании водяного охладителя, однако простота и дешевизна конструкции сводит на нет ее недостатки. К тому же, длина змеевика может быть любой, насколько хватит материала и пространства.

Важно! Дымоход лучше выполнить из металла. У него хорошая теплопроводность, а значит и теплообмен.

Сделать дымогенератор с охладителем можно самостоятельно, используя приведенные чертежи. Для экономии места змеевик можно разместить вокруг топки. Необходимо обеспечить хорошую циркуляцию воздуха, чтобы горячий корпус не мешал охлаждению дыма в трубе. На иллюстрации изображен промышленный дымогенератор холодного копчения с рациональным использованием пространства.

Все эти конструкции стоят немало денег. Несмотря на то, что дымогенератор для холодного копчения рано или поздно себя окупит (учитывая цены на копчености), многие рачительные хозяева предпочитают сделать его своими руками.

Коптильня холодного копчения в домашних условиях, видео простой в изготовлении конструкции.

Как работает установка для холодного копчения?

Камеры располагаются на разных уровнях. Разнос по высоте регулирует тягу в дымоходе, и влияет на интенсивность охлаждения дыма. Разница может составлять до 1 метра.

Важно! Для монтажа подобной установки требуется наличие свободного места, и желателен естественный уклон грунта.

Такие условия не всегда имеются во дворе частного дома или на дачном участке. Тем более что строительство настоящей коптильни подразумевает инженерные работы.

В нижней камере (назовем ее топкой) происходит формирование дыма. Вариантов несколько:

• Это может быть относительно герметичная емкость, в которой при слабом притоке свежего воздуха интенсивно тлеет топливо (щепа или опилки). Входной заслонкой регулируется поток свежего воздуха. Он должен быть недостаточным для возгорания, в тоже время, обеспечивая нормальную тягу в дымоходе;
• Второй способ — двухкамерная топка. Под жаровней разводится открытый огонь, а на металлический лист насыпается материал для образования дыма (те же опилки или щепа). Тяга образуется в верхней камере, только для дыма.

Верхняя камера (собственно коптильня) заполняется дымом, внутри ярусами подвешиваются продукты, и происходит насыщение натуральным ароматом. Вне зависимости от способа дымообразования, этот процесс занимает продолжительное время и требует постоянного контроля.

Соответственно расход топлива (дрова, уголь) достаточно высокий. Существуют варианты газовых или электрических топок. Процесс контроля упрощен, но добавляются затраты на энергию.

Коптилка с дымогенератором

Описанные выше приспособления из-за размеров имеют ограничения по применению. Иногда необходима переносная установка, которую можно взять с собой на дачу, чтобы оперативно приготовить деликатесы. Поэтому пищевые технологи придумали дымогенератор для коптильни.

Это автономное приспособление, которое можно соединить с камерой для копчения, и за короткое время наполнить ее густым дымом. При этом расход топлива будет минимальным. Дымогенератор для коптилки работает эффективно, без потерь драгоценного дыма.

Принципиальное отличие от стационарных образцов — требуется принудительная подача воздуха для создания избыточного давления и охлаждения. Дым дымогенератора представляет собой смесь с чистым воздухом в правильной пропорции.

Коптилка холодного копчения с дымогенератором

В продаже имеется большой ассортимент заводских комплектов. Кроме обзора готовых изделий, мы расскажем, как своими руками сделать дымогенератор для коптильни.

Это добротные изделия, компактного размера, полностью готовые к употреблению. В комплекте подробная инструкция, и набор подвесов для разнообразных пищевых заготовок. В простых моделях дым охлаждается за счет длины дымохода.

Разумеется, небольшой дымогенератор имеет и малые размеры подводящей трубы. В таких конструкциях температура дыма все же не позволяет получить холодное копчение в идеальном виде.

 Важно! Копчение теплым (не горячим) дымом уменьшает время приготовления за счет некоторого ухудшения качества. Теплый воздух способствует выделению жира из продукта, тем самым снижая его сочность.

Классическая технология подразумевает дым с температурой окружающего воздуха. Тогда заготовка лишь слегка подвяливается снаружи, сохраняя внутри мягкость и сочность.

Поэтому производители придумывают различные ухищрения, чтобы при сохранении компактности получить дымогенератор холодного дыма.

Водяное охлаждение

Охладитель состоит из двух корпусов, один внутри другого. Во внешнем циркулирует вода. Напор можно сделать небольшим, чтобы уменьшить расход. Многие рачительные хозяева не сливают воду, а просто переливают из одной емкости в другую. Это удобно организовать на даче с помощью бочки с дождевой поливочной водой.

Внутренняя емкость – теплообменник для охлаждения дыма. Соприкасаясь с холодными от воды стенками, дым быстро охлаждается, и поступает в коптильню с оптимальной температурой.

Воздушное охлаждение дыма

Перед поступлением в коптильную камеру, дым проходит через длинную трубу, закрученную в виде змеевика. Охлаждение происходит за счет теплообмена в среде атмосферного воздуха.

Интенсивность ниже, чем при использовании водяного охладителя, однако простота и дешевизна конструкции сводит на нет ее недостатки. К тому же, длина змеевика может быть любой, насколько хватит материала и пространства.

Важно! Дымоход лучше выполнить из металла. У него хорошая теплопроводность, а значит и теплообмен.

Сделать дымогенератор с охладителем можно самостоятельно, используя приведенные чертежи. Для экономии места змеевик можно разместить вокруг топки. Необходимо обеспечить хорошую циркуляцию воздуха, чтобы горячий корпус не мешал охлаждению дыма в трубе. На иллюстрации изображен промышленный дымогенератор холодного копчения с рациональным использованием пространства.

Все эти конструкции стоят немало денег. Несмотря на то, что дымогенератор для холодного копчения рано или поздно себя окупит (учитывая цены на копчености), многие рачительные хозяева предпочитают сделать его своими руками.

Коптильня холодного копчения в домашних условиях, видео простой в изготовлении конструкции.

Как сделать дымогенератор для холодного копчения

Рассмотрим пошаговую инструкцию по созданию дымогенератора на примере бидона из нержавейки:

1. В первую очередь понадобится емкость, устойчивая к высокой температуре. Подойдет нержавеющая кастрюля с высокими стенками, или бидон для молока, опять же из нержавейки. Эмалированные емкости использовать нельзя, поскольку от жара эмаль рано или поздно облупится, и голый металл быстро проржавеет. Дымогенератор на коптилку должен быть не только функциональным, но и эстетичным.
2. Преимущество бидона в том, что крышка сама по себе герметична, и плотно входит в горловину. В случае с кастрюлей, придется изготовить какой-нибудь фиксатор.
3. Проделываем в крышке отверстие ½ дюйма, под стандартный сантехнический размер. Это можно сделать толстым сверлом, а затем расширить шарошкой. Затем в отверстие устанавливаем металлический тройник, который применяется в сантехнике.

   В крышку бидона вставляем тройник

4. В тройник вкручиваем металлическую трубу, которая будет выполнять роль воздуховода. Если не планируется подключать охладитель дыма, трубка должна быть подлиней. Тогда дымогенератор будет напрямую подавать дым в самодельный корпус коптильни.

   В тройник вкрутили металлическую трубку

5. Важный элемент генератора – форсунка. С ее помощью дым увлекается потоком воздуха в нужном направлении. Для изготовления понадобится штуцер для садового шланга и медная трубка, по диаметру соответствующая внутреннему размеру штуцера.

   Вставляем форсунку дымогенератора

6. Важно! Трубка должна быть такой длины, чтобы входить в тубу воздуховода практически на всю длину.

7. Дымогенератор для копчения, изготовлен своими руками практически за час. Разумеется, при условии, что все компоненты были приобретены заранее.

   Собираем дымогенератор в одно целое

8. Осталось проделать отверстие для розжига. Его можно пробить буквально острым ножом.

   Делаем отверстие для розжига

9. В качестве нагнетателя используется обычный аквариумный компрессор. Особых требований к мощности нет, но конструкция должна быть поршневая. Остальные варианты не подходят, поскольку не держат требуемого давления. Трубка от компрессора подключается к штуцеру форсунки.
10. Система работает следующим образом: дым, образуемый тлением щепы или опилок, увлекается с помощью форсунки вслед за нагнетаемым воздухом. В отверстие для растопки поступает свежий воздух, поддерживающий тление. Если при работе опилки норовят вспыхнуть – уменьшаем обороты компрессора.
11. Самодельный дымогенератор для коптильни холодного копчения не требователен к конструкции коптильной камеры. Для такого компактного устройства подойдет обычная картонная коробка. В верхней части проделываем отверстие для сброса давления. Дымогенератор для холодного копчения, созданный своими руками, наполняет дымом коробку из под кондиционера за несколько минут.

    Проверяем функциональность

12. В таком режиме он может работать несколько часов. За это время вы подсыпаете пару пригоршней опилок раз в 2 часа, а за компрессором следить не нужно, он рассчитан на круглосуточную работу.

Итог

Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежи не потребуются. Конструкцию определяют материалы, которые вам удалось достать, (по возможности бесплатно).

Дымогенератор для коптильни холодного копчения своими руками — видео

Простой дымогенератор из подручных средств — пошаговая видео инструкция

Простая в изготовлении, но эффективная в работе коптильня холодного копчения — видео

Хотите быстро сделать свой дымогенератор с минимальными затратами? Смотрите видео, это как раз для вас



About sposport

View all posts by sposport

Коптильня холодного копчения (нерж) с охладителем и дымогенератором Hobbi Smoke 1.0

• Срок службы не ограничен
• Загрузка до 20кг. продуктов
• Дым холоднее и чище на 70%
• Доставка по всей России и СНГ



Готовый комплект коптильни для холодного копчения в домашних условиях. Благодаря разборной конструкции вы сможете за несколько минут привести коптильню в «боевое состояние» даже на охоте и рыбалке не боясь, что добытые трофеи испортятся.



Домашняя коптильня Hobbi Smoke 1.0 с дымогенератором и охладителем дыма сделает из вас профессионального коптильщика. Удивите семью и гостей собственноручно приготовленными деликатесами из мяса, птицы, сала, овощей, сыров и других продуктов. Прибор прост в использовании, надежен и функционален. С ним вам больше не нужно покупать копченые продукты, домашняя альтернатива намного вкуснее и полезнее.



Внутреннее наполнение коптильни:

• Две полки-решетки с крючками для подвешивания продуктов;
• Поддон для сбора жира;
• В верхней части шкафа предусмотрена регулируемая заслонка для отвода дыма.



Параметры ёмкости для копчения:

• Внутренний объем емкости — 90 литров,
• Конструкция — разборная,
• Материал изготовления – листовая нержавеющая сталь,
• Толщина металла – 1 мм,
• Вес шкафа — 17 кг,
• Размер (ВхШхГ) — 800 х 405 х 315 мм.
• Вместимость — до 20 кг.



Параметры охладителя с конденсатосборником:

• Материал изготовления – алюминий,
• Тип охладителя: змеевидный,
• Площадь охлаждения, см2.: 1551,
• Система слива: пробковая,





Параметры дымогенератора Hobbi Smoke 1.0:

• Максимальный объем задымляемой емкости — до 15м3,
• Конструкция — разборная,
• Материал изготовления – нержавеющая сталь,
• Толщина металла – 2 мм,
• Крышка — нержавеющая сталь, ручка — деревянная;
• Крепление патрубка — нижний,
• Расходный материал — щепа,
• Расход щепы — 130гр/час.







Холодное копчение в домашних условиях — можно коптить даже на балконе!

Рекомендации: абсолютная герметизация камеры не нужна. Заслонка дымоотвода должна быть постоянно открыта для лучшей циркуляции дыма и равномерного копчения продуктов не зависимо от их количества в камере.



Преимущества покупки комплекта коптильни 1.0:



1. Для производства Hobbi Smoke 1.0 используется качественная пищевая нержавеющая сталь. Она легко очищается, не впитывает запахи и отлично подходит для приготовления пищи.

2. Объем коптильного шкафа в 90 л. позволит приготовить блюда для большой компании.

3.Стильное устройство отличается простотой в уходе и использовании.

4.Разборная конструкция позволит собрать и разобрать коптильню всего за несколько минут. Все крепежные элементы идут в комплекте.

5. Можно коптить и горячим способом. Для этого просто установите в камеру любой нагревательный элемент.

6.Коптильная камера прослужит вам в течение неограниченного срока и не утратит своих характеристик.



Подарок к замечательной коптильне





Даем Вам повод для экспериментов и предлагаем в качестве подарка книгу 19 пошаговых рецептов в качестве подарка при покупке коптильни.



Чтобы сделать заказ, позвоните по телефону 8 (800) 600-72-24 или оставьте свои данные в форме заказа.

Генератор дыма для холодного копчения своими руками

Маленькие коптильни, рассчитанные на небольшие порции продуктов, обычно представляют из себя ящик, в который и продукты, и щепа закладываются вместе. Щепа тлеет на дне ящика, а продукты лежат на решётках над ней. Такое решение самое простое, но подразумевает по факту только горячее копчение — продукты висят прямо над жаровней, и поэтому охладить дым сложно. Для холодного копчения нужен отдельный генератор дыма, конструктивно разнесённый с самой коптильной камерой. Генератор дыма для холодного копчения можно купить и в магазине, но эта статья про то, как сделать его своими руками. Чертежи в статье имеются, хотя это скорее эскизы, для лучшего понимания сути.

Как устроен дымогенератор

В общем случае это закрытая ёмкость, в которой тлеют древесные щепки или опилки. Поступление воздуха внутрь дымогенератора ограничено, поэтому щепки не могут загореться, они только тлеют, выделяя дым. Нагревается ёмкость как удобнее хозяину: это может быть газовая плита, электрические тены, дровяная печь или просто костёр. В последних двух случаях, конечно, не очень удобно регулировать температуру нагрева, а значит выход дыма, но в общем допустимо и так. В этой статье описан дымогенератор для коптильни, в котором щепа может просто поджигаться внутри, без всякого дополнительно нагрева снаружи.

Образующийся внутри дым через трубу отводится в коптильную камеру. По пути эта труба может проходить через какой-нибудь охладитель дыма. Вы можете сделать простой длинный дымоход, или закопать его в землю. Холодное копчение проводится при температуре 20-30 градусов, именно поэтому и нужен внешний дымогенератор.

Делаем корпус

Теперь посмотрим, как можно сделать такое устройство самостоятельно.

Для корпуса генератора дыма удобно использовать стальную трубу. (На этих коллажах вы видите два кустарных устройства, сделанные из жестяных банок, но они могут быстро прогореть, труба надёжнее.) Можно также взять старый огнетушитель, или газовый баллон, но в этой статье описывается самодельный дымогенератор именно из трубы, круглой либо прямоугольной. Диаметра трубы 80 – 100 миллиметров будет достаточно.

Для начала наглухо заварим у трубы днище стальной заглушкой. В самом низу дымогенератора нужно предусмотреть место, куда будет сыпаться зола, высотой, например, 3 сантиметра над этой заглушкой. Поэтому отверстие для розжига щепы и доступа воздуха сверлим чуть выше, например, на расстоянии 4 сантиметра от днища. Диаметра отверстия 7-10 миллиметров вполне хватит.

Иногда рекомендуют снаружи в нижней части устройства предусмотреть ножки для устойчивости. На этом чертеже они показаны. Нужны они конкретно для вас или нет, решайте сами.

Колосник

Дальше сделаем решётку-колосник, на которую будем насыпать щепки. Она должна располагаться чуть ниже отверстия для розжига. Это может быть круглый диск с отверстиями, или настоящая решётка.

Берём стальную трубку или пруток, сверлим в диске отверстие и привариваем его к прутку на расстоянии 3 сантиметра от конца. Эти 3 сантиметра и будут объёмом для сбора золы. Обратите внимание, что пруток должен проходить через диск не по центру, а чуть сбоку. Это показано на верхнем рисунке. Зачем это надо, объясняется ниже.

Часто рекомендуют на пруток надеть стальную пружину, см. чертёж выше. Она нужна для того, чтобы вдоль прутка образовался проход для дыма из нижней части массива щепы. Особенно это актуально, если используются мелкие опилки, то есть когда выход дыма может быть затруднён. Если вы собираетесь использовать крупную щепу, то пружиной можно пренебречь.

Верхняя крышка

Её можно сделать из отрезка трубы чуть большего диаметра. Или, если вы делали корпус вашего дымогенератора из прямоугольной трубы, то можно сварить крышку из квадратных кусочков металла. Постарайтесь, чтобы крышка прилегала к корпусу плотно. Чем меньше через неё проходит воздуха внутрь, тем лучше.

В крышке сверлим отверстие, чтобы пропустить сквозь него центральную стойку (на которой пружина). Полезно на верхнем конце стойки нарезать резьбу, и тогда можно будет перед началом копчения крепить крышку гайкой. Ещё раз скажем, что пружина нужна только для того, чтобы щепа не прилегала плотно к стойке, и вдоль неё был проход для дыма. Если хотите, можете обойтись без неё.

Эжектор

Это, пожалуй, самая важная деталь дымогенератора. Зачастую дым, образующийся в нём, не просто валит оттуда, как из самовара, а извлекается с помощью компрессора (о котором ниже). Эжектор как раз для этого и служит.

Как устроен простейший эжектор должно быть ясно из рисунка.

В стенке корпуса дымогенератора сверлится отверстие, на которое снаружи наваривается выпускная труба. С другой стороны корпуса сверлится ещё одно отверстие, в котором закрепляется ещё одна трубка меньшего диаметра, чем первая. Как видно на чертеже, она проходит насквозь весь корпус точно по диаметру, и входит внутрь выпускной трубы с некоторым зазором. Будет замечательно, если вы закрепите тонкую трубку не намертво, а например с помощью гайки, чтобы можно было регулировать её длину внутри корпуса.

Теперь если в тонкую трубку подавать воздух от компрессора, то дым, заполняющий корпус, будет захватываться им и уноситься наружу через выпускную трубу. Если есть возможность регулировать длину тонкой трубки, то вы сможете настроить ваш генератор на максимальную отдачу дыма.

Теперь понятно, зачем центральная стойка должна быть не по центру, а смещена в сторону.

Вот как это выглядит вживую:

Где расположить эжектор, сверху или снизу корпуса? На этот счёт однозначных рекомендаций нет. То есть, кому как удобнее. В зависимости от конструкции коптильной камеры, рядом с которой будет стоять ваш дымогенератор. Но по опыту известно, что верхнее расположение предпочтительнее – генератор будет менее капризен и не будет часто тухнуть.

Компрессор

Проще всего в качестве компрессора использовать насос для вентилирования аквариума. Купите его заранее вместе с пластиковыми трубками, и вам будет ясно, какого диаметра металлические трубки нужно будет использовать для эжектора.

Можно, однако, сделать компрессор самостоятельно, например, из кулера от компьютера. Возьмите пластиковую бутылку, вырежьте в её донышке отверстие и вставьте туда кулер. А в крышку бутылки можно вклеить патрубок, на который будет надеваться трубка, идущая к эжектору.

Как работать

Порядок работы с дымогенератором простой:

• снимаете крышку,
• насыпаете внутрь щепу,
• присоединяете трубки эжектора,
• закрываете крышку,
• поджигаете щепу внутри с помощью, например, паяльной лампы или газовой зажигалки,
• включаете компрессор и ждёте, когда из выпускной трубки пойдёт дым.

После окончания работы:

• разбираете всю конструкцию, отсоединяете трубки,
• вытаскиваете центральный стержень с колосником,
• вытряхиваете золу и всё чистите,
• угощаетесь вкусностями из вашей коптильни. 🙂

Дымогенератор «ДЫМКА» v 2.0 для холодного копчения

Дымогенератор «Дымка» предназначен для получения холодного (на 1-4 °С выше температуры окружающей среды) осушенного и очищенного от смол и дегтя дыма. Охлаждение дыма производится при помощи змеевика длиной 6 м, за очистку и осушение отвечает дефлегматор, имеющий кран для слива смол и термометр. Источником дыма является щепа или опилки, которые подогреваются при помощи подставки-нагревателя с регулятором температуры. Подача дыма в камеру копчения производится электрическим компрессором с регулировкой производительности. Время непрерывной работы дымогенератора на одной заправке щепой — 10 ч.

Дымогенератор «Дымка» — только «правильный» дым для холодного копчения!

Получить качественные холоднокопченые продукты можно только при наличии густого, холодного и, главное, чистого дыма. При помощи этого уникального устройства вы сможете получить именно такой дым, а значит, ваши копчения получатся высшего качества, причем без особых затрат времени и сил. Простой в работе и обслуживании, компактный, безопасный и долговечный, этот дымогенератор, не требующий присмотра во время работы, станет настоящей находкой как для профессионалов, так и для новичков, решивших испытать себя в искусстве холодного копчения. Заряжайте коптильный шкаф продуктами, запускайте «Дымку» и удивляйте друзей и близких копчениями исключительно профессионального качества.

Дымогенератор «Дымка» — неизменно качественный продукт холодного копчения

Преимущества дымогенератора «Дымка»:

• Большой бак для щепы. Агрегат имеет бак емкостью 8 л и способен работать на одной загрузке щепой или опилками не менее 10 часов. Этого времени вполне достаточно для полного цикла копчения.

Емкости бака достаточно для десяти часов автономной работы генератора (кликните для увеличения)

• Очиститель-дефлегматор. При помощи этого устройства дым осушается и, самое главное, очищается от дегтя и смол, которые могут придать копчениям привкус горечи.

Дефлегматор обеспечит исключительно качественную очистку дыма (кликните для увеличения)

• Шестиметровый змеевик. Благодаря длинному змеевику дым, прежде чем попасть в коптильный шкаф, охлаждается до необходимой температуры — 25-27 °С. Именно такая температура считается оптимальной для холодного копчения.

Шестиметровый змеевик обеспечит охлаждение дыма до комнатной температуры (кликните для увеличения)

• Встроенный термометр. Для контроля температуры выходящего дыма дефлегматор оснащен биметаллическим термометром. Это весьма полезный узел, поскольку от температуры дыма зависит качество и время копчения.

Для контроля температуры дыма дефлегматор оснащен термометром (кликните для увеличения)

Отрегулируйте подачу дыма в шкаф самостоятельно

Генератор комплектуется компрессором, имеющим плавный регулятор производительности. Вы можете самостоятельно отрегулировать скорость подачи дыма в коптильную камеру для достижения максимального качества копчения.

Для подачи дыма в коптильную камеру прибор комплектуется электрокомпрессором

Высокое качество материалов — высокое качество дыма

Все узлы, соприкасающиеся с дымом, изготовлены из пищевой нержавеющей стали марки AISI 430. В процессе нагрева она практически не окисляется и не вносит в дым никаких вредных и ядовитых примесей. Таким образом, продукт не навредит вашему здоровью.

Прибор изготовлен из пищевой нержавеющей стали, которая никак не навредит вашему здоровью

Дефлегматор заполнился смолами? Просто слейте их!

Дефлегматор оснащен сливным краном, так что почистить его от дегтя и других смол очень просто — достаточно открыть этот самый кран.

Очистить дефлегматор от дегтя можно при помощи сливного крана (кликните для увеличения)

Генератор абсолютно безопасен в эксплуатации

Специалисты сайта bochenok.ru обращают ваше внимание на то, что подставка-нагреватель имеет защиту от перегрева, плюс позволяет изменять температуру нагрева поворотной ручкой. Благодаря этому щепа в дымогенераторе не вспыхнет, а будет тлеть, как ей и положено.

Электронагреватель оснащен защитой от перегрева и ручной регулировкой температуры

Дымогенератор с конденсатосборником и охладителем 1,5 л

Дымогенератор для холодного копчения с конденсатосборником в магазине Тепло очага

Размеры колбы 250х90 толщина 3мм / Вес комплекта 7кг / Время непрерывного копчения с одной полной загрузки щепой 4-6 часов / Объем 1,5л / Конструкция – сборно-разборная / Конденсатосборник — есть /Охладитель — есть/ Компрессор 220V, 4,5W. В наличии предусмотрен конденсатосборник и компрессор для обеспечения горения щепы. Для холодного и горячего копчения.

Комплект набора:

1. Дымогенератор

2. Крепление-подставка

3. Ершик для чистки

4. Компрессор с регулировкой

5. Силиконовая трубка с тройником

6. Инструкция

7. 2 кг щепы в подарок

Для продления процесса копчения необходимо добавить щепы в колбу.

Модель усовершенствованная, конденсатосборником выступает металлическая колба. При этом дым более холодный, чем с прямым дымоходом, без сборника. Вовремя горения щепы выделяется конденсат, который успешно остается в колбе, это не позволяет попадать ему на продукты. 250 мм *90 мм – размеры дымогенератора, очень компактный и полезный прибор позволит вам получить густой дым.

Время работы генератора не ограничивается, вы можете в любое время досыпать щепу, продолжая длительность автономной работы прибора. В качестве шкафа для копчения подойдут любые емкости, даже старую микроволновку вы можете использовать для этого процесса.

Более усовершенствованная модель с конденсатосборником позволит вам приготовить вкусные продукты без горечи и привкуса.

Дымогенератор для холодного копчения: преимущества

Наличие колбы для сбора конденсата;

Прочность конструкции 3 мм сталь;

Хороший дым благодаря тлению щепы;

Малогабаритность дымогенератора;

Удобство транспортировки;

Работа на одной загрузке 4-6 часов;

Объем 1,5 литра.





Дымогенераторы в интернет-магазине Тепло очага – это всегда свежие домашние копчености на вашем столе

Дымогенератор представленный вашему вниманию прекрасно подойдет для домашнего использования. С его помощью вы сможете баловать своих родных и близких вам людей, превосходными продуктами холодного копчения. Это может быть не только ценная покупка, приобретенная для личного пользования, а так же отличный подарок любимому или близкому вам человеку.

Коптильни и дымогенераторы смотреть!

Основные части, принцип и особенности работы дымогенератора

Колба дымогенератора может быть различного размера (1,5 или 2 литра), от ее размера зависит стоимость устройства. Внешне это вертикальный отрезок трубы,с крышкой, обеспечивающей герметичное закрытие колбы.

Загрузка щепы осуществляется сверху (при условии снятия крышки), также в процессе эксплуатации можно производить до загрузку щепы (крышка не нагревается до критического состояния).

На корпусе предусмотрено отверстие для розжига щепы. Установка генератора дыма сводится к использованию специального крепления ( в комплекте предусмотрено).

Задачей компрессора является нагнетание воздуха в колбу и подачу дыма в дымовой шкаф.

В комплекте предусмотрены специальные шланги для подключения компрессора и запуска устройства. Принцип работы дымогенератора очень простой. Устройство необходимо подключить к компрессору и шкафу. Засыпать колбу щепой. Приблизительно расходуется 100 грамм щепы на 1 час работы устройства. Эти показатели не могут быть точными, все зависит от качества щепы,ее влажности, фракции.

Хвойные породы дерева,а также щепа березы не подходит для дымогенераторов.

Смотрите видео по эксплуатации дымогенератора:

Изготовить шкаф для копчения не составит огромного труда это можно сделать из старого холодильника, или не нужного шкафа. Если же вы не можете сделать камеру самостоятельно по каким-то причинам, тогда можно приобрести полностью весь набор для холодного копчения. Дымогенератор может работать как на щепе, так и на опилках, время дымообразования при полной загрузке длится около 4 часов. Дымогенератор выполнен в виде цилиндра, его высота составляет 250 мм, а диаметр 90мм.

Использование дымогенератора

Засыпаете приобретенную в магазине или заготовленную собственноручно щепу в камеру дымогенератора, подключаете компрессор к сети питания 220в. И частотой 50 Герц, затем через специальное отверстие поджигаете щепу, она очень быстро и легко загорается (возможно, использование опилок вместо щепы). Когда дым начнет выходить через трубку дымогенератора, подсоединяете его к камере с продуктами.

Далее от вас потребуется только в случае необходимости добавлять щепу (зависит от необходимого времени копчения). Если вы изготавливаете камеру для копчения самостоятельно, не забудьте сделать дополнительное отверстие для выхода избыточного дыма. Это необходимо что бы ваши продукты после приготовления не горчили, так как застоявшийся дым будет на них оседать. В камере, которая идет в комплекте для холодного копчения это отверстие предусмотрено технологически.

Купить дымогенератор вы можете в интернет-магазине Тепло очага – самые низкие цены и отличное качество товара. И в заключении мы приготовили для вас рецепт холодного копчения.

Рецепт курицы приготовленной методом холодного копчения

Для приготовления кур лучше брать домашних, молодых. Хорошо промываем нашу курочку, разрезаем по спине на две части и положив сверху доску хорошо отбиваем молотком (смотрите не переусердствуйте кости должны остаться целыми, этот процесс проделывается для того что бы мясо стало более мягким и нежным). После этого курицу необходимо еще раз хорошо промыть.

Приготовление рассола:

На один килограмм курицы берем 50 грамм соли и 400мл. воды, щепотка сахара (сахар натуральный усилитель вкуса). Воду ставим на огонь, доводим до кипения и добавляем соль, сахар, и специи (1 головка чеснока, лавровый лист и перец душистый по вкусу), выключаем огонь и даем остыть до комнатной температуры.

Далее заливаем курицу нашим рассолом, при этом она должна лежать шкурой вниз. Ставим сверху гнет и отправляем в холодильник на 4 дня. По истечении времени мясо промываем в воде, далее обвязываем шпагатом и развешиваем на просушку.

Рекомендуется продукт накрывать марлей (от насекомых), даем подвялиться около суток. Далее загружаем наше мясо в камеру для копчения и коптим около 8 часов.

Результат копчения:



Барбекю Гриль для барбекю Гриль для холодного копчения Генератор холодного дыма

Генератор холодного копчения из нержавеющей стали Тип I Размер 3 1/2 дюйма в диаметре и длиной 12 дюймов. Тип II Размер 4 1/2 дюйма в диаметре и длина 12 дюймов. Конструкция трубы Вентури с обратным тягом Сравнение с другими известными брендами: Нержавеющая сталь против алюминия Регулируемая воздуходувка 10 CFM против аквариумной помпы 12 В постоянного тока 0,36 А (можно использовать аккумулятор или адаптер переменного / постоянного тока) только против 110/240 В переменного тока Видео I, когда нагнетатель работает на полной скорости
Тип I-Вариант I 3 1/2 дюйма x 12 дюймов Питание от адаптера переменного / постоянного тока Скорость вентилятора может быть настраивается вручную с помощью ручки франко-завод 99 долларов США	Тип I-Вариант II На базе Power Bank Батарея в комплект не входит Скорость вентилятора может быть запрограммирован на power bank франко-завод 119 долларов США	Тип II Вариант I 4 1/2 дюйма x 12 дюймов адаптер переменного / постоянного тока франко-завод 119 долларов США	Тип II
Внутреннее строительство	Воздухозаборник, регулируемый	Вариант I	Вариант II
Охладитель воды / льда Обычно так называемый генератор холодного дыма использует конструкцию трубы Вентури, , который использует избыток свежего воздуха для отсасывания горячего дыма. Любое горение дерева вызовет тепло. Горячий дым смешивается с свежего воздуха для получения «ХОЛОДНОГО ДЫМА». Чаще всего это очень легко быть выше 200F. Если вы хотите настоящий «ХОЛОДНЫЙ ДЫМ» от 40 до 50F , чтобы коптить лосось или сыр, необходимо использовать лед / воду, чтобы охладить их. Охлаждая горячий дым, тяжелые компоненты внутри дыма конденсируется в виде сажи. Получается чистый голубой дым. , и ваша еда станет намного менее горькой.
Гофрированная труба внутри наполнить охладитель льдом / водой Hot Smoke выходит на первое место Холодный дым выходит снизу	Размер 3 1/2 «x16» франко-завод 99 долларов США авиапочтой 29 долларов США
Power Bank Можно использовать павербанк для привода воздуходувки Вход 5V 2A, по стандарту зарядное устройство мобильного телефона выдает от 5 до 13 В переменного тока. Необходимо купить 4 штуки литий-ионный аккумулятор Может также использоваться как power для мобильного телефона	Вы можете изменить выходное напряжение в свою очередь изменить скорость вентилятора Может управлять воздуходувкой 10 CFM на полном ходу в течение 6 часов	Цена 25 долларов США Авиапочта 5 $
	один входной порт 3 выходных порта	Батарея в комплект не входит аккумулятор не допускается почтовых отправлений из Китая , пожалуйста, купите аккумулятор на месте Литий-ионный аккумулятор 18650	Стандартный мобильный телефон Зарядное устройство по цене 5 долларов США

Генератор холодного дыма Big Kahuna — Smoke Daddy Inc.

Лучший выбор для серьезных энтузиастов копчения мяса, вертикальных курильщиков или более крупных грилей . Big Kahuna предлагает 1-2 часа копчения на одной заправке, и это устройство позаботится даже о ваших самых больших кулинарных мероприятиях! Это устройство , если вы хотите использовать крупную древесную стружку или куски древесины. Он поставляется с регулируемым воздушным насосом с высокой производительностью , обеспечивающим достаточную подачу воздуха для

более крупных древесных стружек / кусков.

Изделие изготовлено из прецизионно обработанного алюминия SCH 40 6061 большой толщины, обеспечивающего надлежащее уплотнение и долгий срок службы.Также в комплект входит щетка для чистки из нержавеющей стали.

В Smoke Daddy можно использовать щепу или куски дерева. Древесные пеллеты не рекомендуется использовать из-за неэффективного сжигания. Не нужно покупать дорогие картриджи — просто используйте свою любимую древесную стружку / куски! Любой Smoke Daddy можно заправить в любой момент в процессе курения, не зажигая повторно или открывая курильщик. Они сконструированы с выпускной трубкой для дыма над источником топлива, чтобы предотвратить засорение, и имеют съемную торцевую крышку для облегчения зажигания.В нем также достаточно места для горячего пепла, и он сконструирован таким образом, чтобы не мешать воздушному потоку.

Обеспечивает много дыма для более крупных курильщиков. Вы можете легко прикрепить его к курильщику, просверлив отверстие 1 1/8 дюйма и вставив выпускную трубку в курильщика. Чтобы зажечь его, снимите заглушку и заполните коптильную камеру своей любимой древесной стружкой / кусками. Затем зажгите его снизу небольшой пропановой горелкой или вы также можете использовать спичку и измельченный кусок древесного угля. Снова наденьте заглушку при работающем воздушном насосе, и вы курите!

Мы предлагаем высокопроизводительный электронасос с регулируемым расходом воздуха.Это отлично подходит для большого количества воздуха при запуске, позволяя легче разжечь некоторые леса. Затем вы можете постепенно уменьшать поток воздуха до желаемого значения.

Идеально подходит для решеток стандартного и большего размера.

БОЛЬШАЯ КАХУНА вмещает 3 стакана топлива и может коптить до одного-двух часов при одной загрузке.

• Размеры в собранном виде: 12 ″ x 3-1 / 2 ″ — вмещает 3 стакана топлива
• С дизайном обратной тяги!
• Big Kahuna предназначена для большого барбекю и коптильни размером до холодильника и работает с крупной древесной щепой, древесными кусками или гранулами.
• Отлично подходит для копчения при температуре ниже 100 градусов. Также отлично подходит для горячего копчения.
• Древесная щепа / щепа — рекомендуемый тип топлива. (Не древесные гранулы)
• Поставляется с воздушным насосом или без него.
• Это коптильня холодного копчения, которую мы рекомендуем для наших грилей на гранулах!

* ОБРАТИТЕ ВНИМАНИЕ * При установке генератора холодного дыма на гриль Green Mountain мы рекомендуем использовать дополнительный воздушный насос. Давление воздуха, создаваемое GMG, вызовет обратную тягу через коптильню, использующую только один воздушный насос.

НАЖМИТЕ ЗДЕСЬ, чтобы добавить дополнительный воздушный насос.

Дымогенераторы Вентури

Чтобы коптить мясо или колбасы, нужно производить дым. Эту задачу стало легче выполнить, когда примерно в 2005 году начали появляться дымогенераторы Вентури. Сначала в Новой Зеландии, затем в США, Польше и других странах.

Представьте, что кто-то курит сигарету, которая сидит рядом с частично открытым окном в быстро движущейся машине.Быстро движущийся воздух снаружи создает вакуум рядом с окном и вытягивает дым из машины. Тот же принцип используется в дымогенераторах Вентури, где сжатый воздух из аквариумного воздушного насоса впрыскивается в контейнер, заполненный древесной стружкой. Самый нижний слой щепы продолжает гореть, образуя дым. Когда он сгорает, он превращается в золу, которая оседает на дно бункера. Затем слой выше начинает гореть. Верхние слои не могут воспламениться, поскольку они не подвергаются воздействию свежего воздуха, необходимого для горения.Свежий воздух поступает через отверстия в нижней части дымогенератора.

Образующийся дым медленно поднимается, но большая его часть уносится воздухом, выходящим из сопла воздушного насоса аквариума. Воздушное сопло направлено к отверстию, ведущему в коптильную камеру, и это единственное направление, в котором движутся воздух и дым.

Древесная щепа.

Есть агрегаты для продажи в Новой Зеландии (Venturi 500, 400), Польше (Roger) или в США (Smoke Daddy ™), и хотя они могут немного отличаться по деталям конструкции, двигатель, которым они оснащены, во всех случаях является наиболее подходящим. то же самое: воздушный насос аквариума.Мы пробовали различные типы дымогенераторов Вентури, и все они хорошо себя зарекомендовали.

Большим преимуществом дымогенераторов Вентури является то, что они принимают древесную щепу разного размера, поэтому они не привязаны к какой-либо конкретной марке коптильни.

Дымогенератор с низким соплом

Это типичный дымогенератор Вентури. Соединительная труба расположена низко, а дымовая камера и коптильня находятся на одном уровне. Такое расположение хорошо подходит для маленьких курильщиков.

Дымогенератор низкой формы сопла.

Верх контейнера (крышка) прикреплен неплотно, но должен обеспечивать достаточно плотное соединение, чтобы предотвратить выход дыма. Дна нет, емкость можно ставить прямо на землю. Делается отверстие для трубы, соединяющей коптильню с коптильней. Соединительный патрубок можно рассматривать как канал отвода дыма. Эта труба может быть вставлена ​​свободно, с резьбой на обоих концах и закреплена гайками, ввинчена в стенку коптильни и стенку дровяной емкости и т. Д.Это будет зависеть от ваших технических возможностей и фантазии дизайна.

Недостатком этой конструкции является то, что более крупная древесная стружка может застревать в верхней части трубы и предотвращать ее оседание. Это остановит огонь. По этой причине длина трубы в дымовой камере должна быть минимальной. Во-вторых, отверстие трубы должно быть как-то защищено, иначе древесная стружка может попасть внутрь и заблокировать попадание дыма. В-третьих, такая конструкция не способствует естественной тяге коптильни, поскольку коптильня и топка расположены на одном уровне.Это означает, что когда насос выключен, у системы будет мало энергии для всасывания дыма.

Эти незначительные недостатки вышеупомянутой конструкции можно легко исправить, повернув камеру на 180 ° по горизонтальной оси и поместив ее либо под коптильню, либо подняв коптильню выше. Конечно, отверстия для подачи свежего воздуха должны присутствовать в верхней и нижней части топки и просто заклеиваться изолентой.

Высокая конфигурация сопла создает более сильную тягу , при условии, что дымовая камера расположена ниже коптильни.Даже при выключенном насосе естественная тяга должна быть достаточной для образования тонкого дыма. Чем больше высота между отверстием для забора свежего воздуха и дымоходом, тем сильнее будет тяга.

Дымогенератор с высоким соплом

Дымогенератор с высоким соплом.

Дымогенератор с прямым форсункой и высоким соплом

Это простой, но эффективный дымогенератор. Генераторы дыма Smoke Daddy ™ работают по этому принципу. Воздух, проходящий через сопло, выходит примерно на 1/4 дюйма перед соединительной трубой, которая имеет больший диаметр.В этом небольшом воздушном зазоре создается достаточный вакуум для всасывания дыма в соединительную трубу. Сердце системы состоит из 3-х частей: воздушного насоса, воздушного сопла (металлическая трубка) и соединительного патрубка. Эти части могут быть соединены вместе множеством различных способов. Они могут иметь резьбу, гайку или несъемную сварку.

Дымогенератор с прямым форсункой и высоким соплом.

Принцип Вентури объясняется в нашем разделе, посвященном газовым горелкам.

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбасы, превращая знания всего на 160 страниц.Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также в нем 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются, чтобы объяснить, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

5 лучших курильщиков холодного копчения 2021 года — Руководство для покупателей и рекомендации экспертов

Процесс холодного копчения, когда он используется в сочетании с консервированием, сохраняет мясо и придает ему характерный аромат копчения.На протяжении десятилетий люди использовали этот метод для увеличения срока хранения пищевых продуктов.

Хотите хранить продукты дольше? Или вы хотите добавить аромата дыма к блюдам? Тогда лучшим решением для вас может стать курильщик холодного курения.

Мы упростили задачу по покупке подходящего устройства для холодного копчения. Мы расскажем вам о различных формах, стилях и размерах, представленных на рынке. Сегодня мы собираемся обсудить best для холодного копчения с их достоинствами и недостатками.Итак, приступим.

На что следует обратить внимание перед покупкой курильщика для холодного курения

Выбор курильщика для холодного курения — непростая задача. Даже если мы предлагаем вам лучших курильщиков с их уникальными характеристиками и деталями, некоторые из вас все равно не могут понять главный факт. Для этого мы обсудим некоторые основные особенности, которые должен иметь в себе курильщик. Вот они:

Тип курильщика

Чтобы упростить процесс, мы собрали 5 лучших курильщиков холодного курения, из которых вы можете выбрать.Курильщики холодного копчения различаются по размеру, форме, функциям и стилю. Вот почему выбор лучшего курильщика для холодного курения может оказаться сложной задачей. Ниже мы обсудим пять лучших курильщиков с полными отзывами, которые помогут вам принять правильное решение. Давайте закурим

Тип курильщика

Есть два варианта копчения: электрический или ручной. Преимущества электрического холодного коптильни в том, что они, как правило, оснащены вентилятором, поддерживающим зажигание древесины и постоянный поток дыма.Их также можно использовать с различными контейнерами и они обеспечивают большую портативность. Идеально подходит для быстрого копчения. Неэлектрические коптильни для холодного копчения необходимо зажигать вручную, но их преимущество заключается в использовании в существующих грилях или коптильнях. Преимущество более длительного копчения без лишних хлопот делает его идеальным для более длительного приготовления.

Топливо

Древесина является стандартным топливом как для электрических, так и для неэлектрических курильщиков. Неэлектрические коптильни работают с мелкой древесной стружкой или пеллетами, а электрические коптильни лучше всего работают с опилками или мелкой древесной стружкой.

Время курения

Время курения — еще один важный момент, который следует учитывать при покупке устройства для холодного курения. Большинство электрических устройств для холодного копчения, таких как Smoke Chief Cold Smoke Generator, производят всего несколько часов дыма за одну заправку. С другой стороны, неэлектрические курильщики, такие как Smoke Daddy Big Kahuna Cold Smoke Generator, могут коптить более восьми часов.

Размер для курения

Выбор правильного места для вашего курильщика важен для определения размеров вашего курильщика для холодного курения, которые поместятся в этом пространстве.Хотя оба типа курильщиков имеют небольшие размеры, электрические коптильни для холодного копчения легко установить на большинство контейнеров. В то время как неэлектрические курильщики холодного копчения должны иметь возможность поместиться в предназначенный для вас контейнер или гриль.

Портативность

Большинство курильщиков холодного курения, как правило, портативны. Но это важное соображение, так как некоторые курильщики холодного курения нуждаются в постоянной привязанности. Вы хотите пойти в поход или погулять с друзьями или семьей? Переносной коптильный аппарат для холодного копчения, такой как A-Maze-N AMNPS Pellet Smoker, может быть вашим лучшим выбором.

Топ-5 лучших курильщиков холодного курения | Наш лучший выбор

1. Лучший коптильня : Smoke Daddy Big Kahuna Генератор холодного дыма
2. Лучший портативный : Chefhut Portable Smoke Infuser Mini Food Smoker for Meat, Cocktail, Drinks, BBQ Handheld Indoor Cold Smoking
3. 901 Популярные на amazon : LIZZQ Premium Pellet Smoker
4. Pellet Smoker : A-MAZE-N AMNPS Maze Pellet Smoker, горячее или холодное копчение, 5 x 8 дюймов
5. Лучшее устройство для холодного копчения сыра : Коптильни 9500-000 -0000 Smoke Chief Генератор холодного дыма

Top 5 Обзор лучших курильщиков холодного копчения

Лучший курильщик холодного копчения : Smoke Daddy Big Kahuna Генератор холодного дыма

Smoke Daddy Big Kahuna Cold Smoke действительно оправдывает свое название.Он придает блюдам большую дымность и обладает большой гибкостью, работая на гриле стандартного размера до размера большого холодильника. .

Это полностью активный и полностью пассивный генератор холодного дыма. Большая Кахуна, по сути, представляет собой небольшую топку с воздушным шлангом. Загрузите в бункер любое топливо по вашему выбору (пока оно горит) и подключите его к своему коптильню. Затем его можно использовать как для горячего, так и для холодного копчения.

Большинство курильщиков холодного копчения лучше всего работают с грилем или коптильни при низких температурах.Курильщик Smoke Daddy может хорошо работать как при умеренных, так и при высоких температурах благодаря своему воздушному насосу. Идеально подходит для копчения различных продуктов, включая сыр, орехи, соль, грудинку, ребрышки, свиные лопатки и т. Д.

Smoke Daddy Smoke Daddy комплектуется регулируемым воздушным насосом высокой производительности для подачи воздуха в основную камеру. Он изготовлен из толстого алюминия для обеспечения надлежащего уплотнения и длительного срока службы. По универсальным характеристикам мы считаем его лучшим для холодного копчения в нашем списке.

Характеристики:

• Курильщик холодного копчения, который может работать как при низких, так и при высоких температурах.Итак, вы можете коптить все, от сыра до грудинки.
• Вы прикрепляете Smoke Daddy к основному корпусу курильщика существующего коптильни или гриля. После зажигания и курения регулируемый воздушный насос начинает выдувать дым из выпускной трубы в вашу камеру.
• Важно отметить, что курильщик должен быть постоянно прикреплен к грилю или коптильне, а отверстия необходимо просверлить.
• Smoke Daddy Cold Smoker изготовлен из высококачественного алюминия большой толщины.Отделка из нержавеющей стали придает ему прочный и блестящий внешний вид.
• Идеально подходит для приготовления больших блюд благодаря большой емкости бункера.
• Являясь внешним устройством, вы можете заправить свою курильщицу в любое время, не открывая курильщика.

Профи

• Образует большое количество дыма
• Может использоваться как для холодного, так и для горячего копчения.
• Воздушный поток регулируется для контроля дыма.
• Алюминий с отделкой из нержавеющей стали

Минусы

• Требуется установка на коптильню
• Воздушный насос требует места для отдыха
• Ручное зажигание топлива

Предварительный просмотр

Предварительный просмотр

Best

коптильня для рыбы для холодного копчения

: портативная коптильня для копчения Chefhut Мини-коптильня для мяса, коктейлей, напитков, портативная коптильня для барбекю для помещений рыба, жидкости и готовые блюда.Идеально подходит для копчения пищи на кухне, а не для копчения в печи-гриле / коптильне. Прекрасное дополнение для приготовления су-видео.

Легко добавляет дымный аромат мясу, морепродуктам, десертам, коктейлям, орехам, соусам, овощам для салатов и сыру. Простая конструкция позволяет контролировать количество холодного дыма, подаваемого к еде. Мы считаем, что это самое безопасное и удобное устройство для курения в помещении на рынке.

Компактная конструкция Chefhut Smoker, состоящая из небольшого корпуса из алюминиевого сплава и силиконовой трубки, делает его очень портативным.Это позволит вам перенести устройство с кухни на обеденный стол, чтобы удивить ваших гостей. Достаточно маленький, чтобы брать его с собой и в походы. Легко контролируйте время и эффект копчения, добавляя различные ароматизированные древесные стружки, чаи и сушеные травы. Коптильня Chefhut работает от батарей 4xAA, она легкая и позволяет чистить коптильную камеру.

Характеристики:

• Коптильня Chefhut изготовлена ​​из пищевого алюминиевого сплава и кремния. Делает его легким, безопасным и прочным.
• Позвольте вам легко экспериментировать с различными вкусами копчения, чтобы улучшить ваши блюда. Легко коптить различные виды мяса, морепродуктов, десерты, коктейли, орехи и соусы.
• Самый удобный домашний аппарат для холодного копчения, придающий еде и напиткам привкус дыма без нагрева.
• Chefhut работает быстро и придаст блюдам дымный аромат всего за 30 секунд — 1 минуту.
• Прост в использовании и чистке.
• Легкая конструкция делает его портативным.

Pros

• Портативный и простой в использовании
• Безопасен для использования в помещении и на улице
• Идеально подходит для небольших количеств еды
• Автономные батарейки AA
• Для работы не требуется гриль или курильщик

Минусы

• Дымовая камера и камера воздушного винта могут забиться.
• За пламенем нужно следить, так как оно легко может погаснуть.
• Ручное зажигание стружки

Preview

Preview

Популярный аппарат для холодного копчения на Amazon : LIZZQ Premium Pellet Smoker

LIZZQ Premium Pellet Smoker Tube — один из самых продаваемых устройств для холодного копчения на Amazon.Идеальная вечеринка с барбекю с трубкой LIZZQ Pellet Smoker Tube вдохновит вас и сделает ту же старую кулинарию более увлекательной. Пеллетный коптильный аппарат LIZZQ изготовлен из нержавеющей стали, что делает его очень прочным и устойчивым к ржавчине. Хотите узнать о курении и у вас нет большого бюджета, чтобы потратить деньги на шикарную курильщицу гранул? Добавьте коптильню LIZZQ Pellet к своим инструментам для барбекю, чтобы превратить ваш угольный гриль в курильщика на заднем дворе или повысить производительность вашего нынешнего коптильного устройства. Коптильня LIZZQ Pellet открывает дразнящие и незабываемые ароматы копчения в мясе, рыбе, овощах, сырах, орехах и многом другом, создавая новые смелые вкусы.

Характеристики:

• Очень легкий, портативный и простой в использовании. Этот продукт фантастический !!
• Прочная конструкция из нержавеющей стали, рассчитанная на долгие годы использования.
• Шестиугольная форма гарантирует, что коптильня не скатывается, и ее легче удерживать на решетке.
• Коптильня на гранулах может производить дым до 5 часов. Хорошее соотношение цены и качества !!
• Вы можете использовать различные древесные гранулы для получения различных ароматов дыма, таких как вишня, гикори, мескит, яблоко, пекан и другие.
• Материал LIZZIQ Pellet — нержавеющая сталь. Он очень прочный и легко моется.

Плюсы

• Легкий, портативный и простой в обращении
• Прочный корпус из нержавеющей стали
• Шестиугольная конструкция предотвращает скатывание.
• Можно использовать различные древесные гранулы для придания аромата дыма
• Легко чистить

Минусы

• Не похож на традиционный курильщик
• Не включает аксессуары для чистки.

Preview

Preview

Best Portable : A-Maze-N AMNPS Pellet Smoker, горячее или холодное копчение

A-Maze-N AMNPS Pellet Smoker — это идеальная портативная машина для копчения гранул для холодного копчения ideal для кемпинга. Компактный и простой в использовании коптильня делает его отличным дополнением к вашему нынешнему курильщику или грилю, когда вам понадобится дополнительный дым. Подходит как для горячего, так и для холодного копчения, это отличное дополнение для кемпинга, мероприятий у двери багажного отделения или любой вечеринки с барбекю.

Пеллетный коптильный аппарат A-Maze-N AMNPS изготовлен из нержавеющей стали. Это делает его очень прочным и не подверженным ржавчине. Нет необходимости сверлить отверстия или вставлять шнуры. Коптильня гранул A-Maze-N AMNPS известна своей универсальной способностью готовить копчености, рыбу, сыр, орехи и многое другое. Его легко чистить, так как это стандартный лоток, просто вытирающий пыль после завершения.

Характеристики:

• Топливная эффективность пеллетного коптильного аппарата A-MAZE-N просто фантастическая.Вы можете курить до 12 часов без дозаправки.
• Двойные возможности горячего и холодного копчения. Идеально подходит для копчения соли, сыра, птицы, рыбы, свинины и стейков.
• Конструкция из нержавеющей стали делает его прочным, не подверженным ржавчине и простым в уходе.
• Легкая и компактная конструкция делает его очень портативным, идеальным для использования в походах и удобством хранения дома.

Плюсы

• Конструкция из нержавеющей стали
• Используется для горячего и холодного дыма
• Проста в использовании и чистке
• Очень портативна
• Длительное копчение

Минусы

• Неустойчивые характеристики
• Ручной розжиг

Предварительный просмотр

Предварительный просмотр

Лучший коптильня холодного копчения для сыра : Генератор холодного дыма Smoke Chief

Генератор холодного дыма Smoke Chief — лучший коптильня для сыра Если вам нравится копченый сыр, то этот курильщик для вас. Smoke Chief работает очень хорошо. Наполните тюбик гранулами для барбекю, подключите его, и все готово.

Подходит для большинства грилей, он располагается рядом с грилем и направляет дым через отверстие для гриля. Вы можете курить до 3 часов всего на одной чашке гранул для барбекю. Он работает от источника постоянного тока 12 В или 110 переменного тока. Smoke Chief можно использовать с газовым грилем, угольным грилем, коптильнями и множеством других устройств для приготовления пищи на открытом воздухе. Дымовой начальник может коптить многие продукты, такие как сыры, яйца, бобы, соль и многое другое.

Характеристики:

• Дымовой начальник работает от источника переменного тока 110 В или постоянного тока 12 В. Он может генерировать достаточно дыма, чтобы придать стейку дымный аромат.
• В магазине «Коптильня» можно найти всевозможные аксессуары. Все они на 100% настоящие.
• Очень прост в использовании. Наполните трубку коптильни гранулами и вставьте ее в розетку.
• Легко подключается к большинству газовых грилей, угольных грилей, коптильни и другим устройствам для приготовления пищи на открытом воздухе.
• Можно коптить разную еду, особенно сыр.Он также может коптить мясо, ребра, рыбу, ветчину, говядину и другие продукты.

Плюсы

• Простота использования на любых газовых грилях, угольных грилях или коптильнях
• Копчение всех видов мяса
• Электрический коптильня
• 3 часа копчения

Минусы

трубка
вызывает засорение
• Сложно очистить
• Температурное самовоспламенение

Предварительный просмотр

Предварительный просмотр

FAQ
Насколько холодно, чтобы использовать курильщика?

Ответ: Соблюдайте эти два основных правила при курении в холодную погоду.Первое правило — терпение, агрегату потребуется гораздо больше времени, чтобы нагреться в холодную погоду. Второе правило — увеличивайте время. Вам нужно прибавлять двадцать минут на каждые пять градусов ниже сорока пяти градусов.

Безопасно ли холодное копчение?

Ответ: Холодное копчение безопасно. Но при этом необходимо соблюдать гигиену, поскольку процесс и температура могут быть идеальной средой для роста бактерий.

Кто самый лучший курильщик холодного курения?

Ответ: Лучшим курильщиком холодного курения является Smoke Daddy Big Kahuna Генератор холодного дыма.

Какие продукты можно курить холодным способом?

Ответ: Вы можете коптить холодным копчением рыбу, икру, деревенскую ветчину, куски говядины, сыр, колбасы, фрукты и овощи и многое другое.

Какая самая лучшая коптильня для рыбы холодным способом?

Ответ : Chef Hut Portable Smoke Infuser Mini Food Smoker — наш выбор для копчения рыбы. Может использоваться в помещении и идеально подходит для рыбалки.

Обертывание

Холодное копчение веками использовалось как метод консервирования продуктов.Хотя он придает аромат любой еде, которую вы выберете для курения, он также помогает сохранить ее. Выбор правильного курильщика для холодного копчения в соответствии с вашими потребностями очень важен. Холодное копчение имеет некоторые недостатки, но преимущества намного перевешивают недостатки. Это экономичный способ узнать, как коптить пищу, и узнать, как это может улучшить ваши кулинарные навыки.

Ищете компактный и прочный кухонный прибор для приготовления пищи на гриле? В этой статье мы рассмотрим лучших курильщиков холодного копчения , представленных в настоящее время на рынке, чтобы облегчить ваше решение.Следуйте нашим рекомендациям, чтобы выбрать идеального курильщика для холодного копчения. Счастливого курения.

Последнее обновление от 2021-03-29 / Партнерские ссылки / Изображения из Amazon Product Advertising API

18 Самодельных планов для холодного копчения, которые можно легко реализовать

Холодное копчение — прекрасный способ придать вкус еде, не готовя ее. Если вы хотите приготовить копченый бекон в домашних условиях, почему бы не сделать это самостоятельно?

Изображение: Lucky Belly

Это не так сложно, как вы думаете.Мы нашли 18 отличных планов для курильщиков, которые помогут вам раскрыть свой творческий потенциал и помогут в этом процессе.

Итак, сделайте шаг вперед и узнайте, насколько это просто!

1. Изготовление самодельного устройства для холодного копчения в домашних условиях

Этот простой план основан на некоторых старых решетках для духовки, которые ютубер Глен из Glen & Friends Cooking валял дома. Остальные компоненты столь же дешевы и просты, что доказывает, что вам не нужно много тратить на курильщика.Он сделан из необработанной белой сосны и достаточно компактен, чтобы поместиться в небольшом пространстве. Но места еще достаточно для четырех решеток — достаточно места для копчения мяса и рыбы.

2. Создание коптильни для холодного копчения

На этом плане показано, как построить инновационную коптильню для холодного копчения, используя дешевый металлический контейнер для мусора и бочку. Он также охватывает альтернативные варианты дизайна, так что это хорошее место для начала обзора ваших вариантов. В статье описывается процесс строительства.Он рассказывает историю, а не дает инструкции, которым нужно следовать, но в ней много деталей. Вместе с изображениями это даст вам хорошее руководство по воспроизведению дизайна. А в конце есть изображение восхитительного бекона, которое вдохновит вас!

Проверьте этот план

3. Как сделать холодного копчения в домашних условиях

В этом проекте используется готовый генератор холодного дыма, а все остальное делается с нуля.План предлагает различные варианты тела курильщика в зависимости от того, насколько крепким оно вам нужно. В нем показано, как зажечь генератор холодного дыма, и даны советы по использованию коптильни. А также есть полезные советы о том, как поддерживать поток воздуха, чтобы дым не стал едким.

4. Smokin ’!! Самостоятельная разработка и сборка коптильни для холодного копчения

В этом руководстве показано, как создать простую и недорогую машину для холодного курения. Все инструменты и материалы, которые вам понадобятся, перечислены в списке, прежде чем он перейдет к делу.Сборка тщательно разбита на простые этапы, поэтому за ней легко следить. И несколько фотографий, которые помогут вам в пути. Также есть разные варианты, в зависимости от того, какие материалы у вас есть.

Проверьте этот план

5. Самостоятельная установка для холодного копчения за 1 доллар

Если вы ищете экологически чистую курильщицу для холодного копчения, дешевую как чипсы, посмотрите это блестящее видео. В этом проекте используются только картонная коробка, рулон туалетной бумаги и небольшая коробка, выложенная алюминиевой фольгой.Вам также не понадобятся никакие инструменты — дверь просто приклеена на место. Он отлично работает с таким простым дизайном. Просто выстелите внутреннюю часть алюминиевой фольгой, чтобы снизить температуру в теплую погоду.

6. Создайте свою собственную курильщицу для холодного курения

В этом сообщении блога британской компании Animated Science много текста, но оно очень ясное и простое. И здесь используется недорогая мебель Ikea для тела курильщика. Если вы хотите свести к минимуму резку и сверление, это отличный вариант.Чтобы собрать все воедино, нужно всего 9 шагов. А в конце вы получаете дополнительный бонус в виде рецепта копчения бекона.

Проверьте этот план

7. Постройте дешевую кофеварку для холодного копчения

В этом гениальном проекте используются варочная панель для приготовления эспрессо и аквариумный насос. Видео начинается с показа курильщика в действии, и выглядит оно довольно впечатляюще. Есть удобный список материалов, которые помогут вам подготовиться.И хотя компонентов здесь больше, чем в некоторых конструкциях, ничего не стоит дорого. На пленке процесс строительства ускоряется, но за ним все еще легко следить. И вы можете подпевать веселой фортепианной музыке во время просмотра!

8. Курильщик для холодного копчения: как его курить, если он есть

Это отличный проект, если вы ищете курильщика холодного копчения для небольшого количества еды, например соли или перца. Он использует банку для супа, паяльник и несколько кусочков, чтобы создать удивительно эффективного курильщика.Картинок нет, но метод описан очень четко. И в конце есть советы, как добиться наилучших результатов при копчении пищи.

Проверьте этот план

9. Сделай сам за 50 долларов Конкретный курильщик Kamado

Если вы не хотите вкладывать деньги, необходимые для элитного курильщика из Камадо, проверьте из этого видео. Он показывает простой способ построить один из бетонных блоков. И это будет стоить около 2% от цены Камадо! Также есть много дополнительных советов и советов, охватывающих все, от выбора топлива для копчения до резки мяса.

10. Генератор холодного дыма мисс Бетси

В этом плане основное внимание уделяется генератору холодного дыма, поэтому вам нужно будет использовать его с коптильным шкафом. Это одна из наиболее сложных конструкций генератора, но ее производство все еще дешево. Самый дорогой элемент — это аквариумная помпа, а корпус генератора выполнен из банки из-под кофе. Когда он готов, он выглядит впечатляюще!

Проверить этот план

11.Генератор холодного дыма своими руками за 1 $

Если вы не хотите покупать генератор холодного дыма для своего курильщика, сделанного своими руками, в этом видео показано, как его сделать. И вряд ли вам это будет стоить ничего. Все, что вам понадобится, — это старое сито, винт и шайба. Видео показывает, как именно это сделать — это займет всего несколько минут. Просмотрите до конца, чтобы увидеть, как загружать в него гранулы. А если вы не умеете делать шкаф, вы можете использовать его, чтобы превратить уличный гриль в коптильню.

12. Курильщик своими руками — наш коптильня для мяса на дровах

На этом плане показано, как сделать коптильню офсетного типа, которую можно использовать как для горячего, так и для холодного копчения. Есть краткое текстовое введение, но все подробности здесь в видео. Он сделан почти полностью из переработанных материалов, поэтому стал отличным источником вдохновения для создания экологически чистой модели. Температуру горячего или холодного копчения можно изменить с помощью простой заслонки.

Проверить этот план

13.Новый DIY холодный коптильня / курительный шкаф ОТКРЫТЬ!

В этом видео с YouTube Ванесса из фильма «Гриль с Ви» демонстрируется впечатляющая пятифутовая самодельная курильница для холодного курения. Он сделан из фанеры и имеет защелки, чтобы оставаться закрытыми. Внутри есть не менее восьми съемных полок. А еще есть две красиво оформленные форточки с крышками. В видео рассказывается о конструкции, но нет подробной информации о сборке. Если вы ищете вдохновение, а не руководство, это хороший вариант.

14. Как превратить старый холодильник в устройство для холодного копчения

Если вы застряли со старым холодильником, это отличный способ найти ему хорошее применение в качестве курильщика. Блогер Ричард излагает все, что вам нужно знать. Перед тем, как вы начнете, есть примерная продолжительность проекта, список инструментов и материалов, а также важные примечания. Метод разбит на девять четко описанных шагов, каждый из которых проиллюстрирован фотографиями. И есть много хороших советов по процессу курения.

Проверьте этот план

15. Создайте свою собственную «систему холодного копчения»

Этот план начинается с разжигания аппетита некоторыми из вкусных продуктов, которые вы можете приготовить при простуде. курильщик. Затем он переходит к тому, чтобы показать вам, как сделать генератор холодного дыма, используя обычное кухонное сито. Ниже приведены инструкции, как убедиться, что опилки высохли и эффективно загружают топливо в генератор. В нем показано, как использовать простую металлическую чашу и чайную лампу для завершения вашей системы.Все очень просто — и очень весело!

16. Как собрать самодельный коптильню для холодного копчения менее чем за 50 долларов

Если у вас есть угольный гриль, это идеальный способ превратить его в коптильню для холодного копчения. Все необходимые детали и инструменты указаны заранее. Сборка разбита на десять шагов, и каждый из них кратко описан. Здесь нет фотографий, но есть видео, которое расскажет обо всем. И есть альтернативные шаги, в зависимости от того, подключаете ли вы его к Big Green Egg или к стандартному угольному грилю.

Проверьте этот план

17. Холодный коптильня для бекона

В этом видео показаны результаты проекта Kurt’s Smoke House по созданию коптильни для холодного копчения. Этот огромный — достаточно большой, чтобы повесить бекон, ветчину или целую часть лосося. Его высота — 7 футов, ширина — 3 фута, глубина — 3 фута. В видео представлен каждый элемент дизайна, но нет подробного руководства по конструкции.Это еще один вариант, который послужит отличным источником вдохновения для более опытных мастеров-мастеров.

18. Холодное копчение в иглу (Снежная пещера) своими руками

Если вы живете где-нибудь, где выпадает много снега, почему бы не использовать его для курения ?! Этот план показывает вам, что именно нужно делать, и не использует ничего более сложного, чем электрическая плита. Есть даже рецепт копченой рыбы, который идеально подходит для готового продукта. Это придает новое значение холодному копчению!

Проверьте этот план

Давай покурить холодно!

Надеемся, вам понравился наш обзор планов для холодного копчения своими руками! Каким бы большим или малым ни был ваш курильщик, есть планы, которые удовлетворят все ваши потребности.И есть варианты для всех, независимо от того, насколько вы квалифицированы в DIY.

Так почему бы не попробовать один из них? Мы надеемся, что скоро вы будете наслаждаться вкусными блюдами домашнего копчения, благодаря любезности вашего нового курильщика холодного копчения!

Smokai Генератор холодного и горячего дыма Подробный обзор

Будучи супер-увлеченным парнем в лечении и курении всех видов вещей, я потратил сотни, если не тысячи часов на курение за эти годы (не только мясо).

Поскольку я узнал многие моменты холодного курения за 20 с лишним лет, как и все, чему я до сих пор учусь.Но это тоже стало моей второй натурой.

Smokai — новозеландская компания. Я был удивлен, узнав, что большая часть их продаж приходилась на США или Европу (так же, как у парней, которые покупают курсы через мой блог).

Я использую аналогичный продукт от UFO Smoke Generators (новозеландская компания, но там производятся китайские) около 10 лет. Многие не знают, но, как и реактивный катер, Новая Зеландия также изобрела этот тип коптильного генератора !

В итоге я побеседовал с Тони, владельцем Smokai , о различиях в генераторах дыма на рынке.

Затем, когда я действительно получил два генератора, я сразу же увидел некоторые блестящие различия в дизайне, о которых я подробно остановлюсь.

Идея этого поста заключалась в том, чтобы рассмотреть и сравнить, чтобы дать лучшую рекомендацию для курильщика холодного курения или генератора дыма.

Вот краткий ответ.

Какой генератор дыма самый лучший из имеющихся? Основан на простоте запуска, борьбе с дымом, чистом горении и прочной конструкции. Компания Smokai изобрела и произвела лучший продукт на рынке сегодня.

Некоторые люди приходят сюда, чтобы получить прямой ответ, и вот он!

Другие ребята на рынке,

Smoke Daddy — продукт для США, который не горит чисто, в нем много наростов, и он просто не продуман с точки зрения типа сжигания, который вы хочу (на мой взгляд для холодного или горячего копчения). Я слышал очень средние отзывы и держался подальше от этого.

Курильщики НЛО — это подражатель Smokai, как полный подражатель.Определенно более легкий и менее надежный продукт.

Есть еще пара других кошек-подражателей по всей Европе.

UFO vs Smokai — такие же, но разные.

Помимо ремонта насоса, сделанного своими руками, НЛО выполнил свою работу до того, как Smokai захватил власть (я действительно только недавно узнал об этой хитрости этих подражателей!).

Я потратил много времени на разблокировку дымогенератора НЛО на протяжении многих лет…

Я использовал и другие методы, и все еще использую, простой 1 кусок древесного угля в кучу (не очень управляемый, но работает) и, конечно же, трубку с гранулами или курение в лабиринте.Но после того, как я испробовал все остальные методы, Smokai теперь стал моим «генератором дыма».

Тони из Smokai был настолько уверен в продукции, что прислал мне classic и magnum , чтобы я опробовал их и подробно рассмотрел, так что вот они!

Я поставил один на винную бочку друга, 3-литровый Magnum, и я много использовал 1-литровый на своем газовом гриле с 5 конфорками и гриле для чайника. (Я хочу установить его в модульный старый ящик для ульев или старый холодильник с камерой для отверждения, который у меня есть, но еще не получил ящик для меда).

3L Magnum — это зверь! Наверное, под винную бочку или побольше — точно подойдет коптильня. Мой партнер, будучи фотографом, вы всегда можете отличить фотографии Моники, потому что они намного лучше моих! Я бы сказал, что 1 л подходит для большинства домашних коптильных аппаратов. 1/2 л предназначена для очень маленькой площади.

Как всегда, этот обзор — попытка быть непредвзятым и честным.

Обзор дымогенераторов Smokai

Сначала некоторые характеристики, затем мелкие детали.

Технические характеристики различных размеров Smokai

Размеры и время копчения Вместимость:

У меня есть 1 л (примерно 8 часов) — я использовал гранулы и древесную щепу от Smokai — как Hickory, так и Maple. Мой приятель пока что использует 3-литровую винную бочку для своей винной бочки.

Smok’in Dry Cured Pork 2% Equilibrium Cured — 6 часов Maple Wood

Он горит немного быстрее, чем 4 часа при половинной загрузке, что я обнаружил с 1L Classic, но у меня нет минимальной помпы курить тоже.Конечно, меньше воздушного потока, меньше дыма, медленнее горит.

Совсем недавно я начал коптить вяленую свинину холодным копчением — мне нравится заниматься 2 раза по 3 часа. Для этого было достаточно половины 1 л.

Конечно, поскольку у него есть регулируемый воздушный контроль, если вы его раскрутите — он разобьет дерево. Если вы хотите, он производит много дыма!

Работает на древесных гранулах, немного сложнее начать, но однажды зажженный — уже дым!

Я также использовал древесные гранулы из гикори, другой тип обжига (обжигает горячо) — те же результаты.

При покупке Smokai, где бы вы ни находились, вы выбираете источник питания в зависимости от вашего места в мире — большинство Smokai продаются в США и Европе, судя по словам Тони.

Легкость запуска

Когда я запустил Smokai, это было большим сюрпризом, все, что мне было нужно, это обычная зажигалка.

В частности, это было с древесной щепой, а не с древесными гранулами. Рекомендуется древесная стружка 2-10 мм, думаю, 3-6 мм будет проще всего для начала.

Это потому, что каждый раз, когда я использую курильщик НЛО, мне понадобится зажигалка в стиле брюле / паяльная лампа (или походная печь, расположенная под углом к ​​отверстию для освещения — я не советую этот метод, брови были обожжены / подстрижены с помощью этого метода DIY. ).То же самое для гранулированной трубки, как показано ниже,

Та же техника, которую я использовал для выжигания бровей гранулированной трубкой.

Я думаю, что насос, повернутый слишком высоко на смокае, имеет больше толчка через и, следовательно, более сильный эффект Вентури , он также втягивается только снизу — не уверен, но это может быть еще один фактор, почему он качает много дыма и ожогов чисто.

Он тоже становится горячим, внутри горит дрова, держите это вместе с креплением. Он имеет встроенный кронштейн, и вы просто просверливаете 4 отверстия для гаек / болтов.

Забавная история — На самом деле я выдыхал значительное количество дыма (прозрачный дымящийся дым). Было ясное голубое небо, и мои соседи вызвали пожарную команду. А вот пожарные были впечатлены моим курильщиком дымка!

Достаю газовый баллон — это легкий курильщик холодный или горячий. На грили я могу развесить салями, бекон, вяленое мясо — легко. Просто положите смокай на дно и снимите поддон для жира. Хотя должно быть спокойное утро или ночь.

Я пошел за ним и сказал соседям, что принесу им ветчину!

Ветчина « Fire-Man» (без нитратов, поэтому коричневый цвет внутри выглядит розовым).

Контроль дыма

Это ключ. Мне нравится трубчатый коптильник на гранулах за его простоту, но когда дело доходит до контроля количества дыма, дымогенератор, безусловно, выигрывает.

Ручка на насосе для управления потоком воздуха через дымоход.

Воздушный компрессор, создающий эффект Вентури (дым «втягивается» в коптильную камеру), выполняет свою работу.А когда заводишь его на полную мощность, появляется безумное количество дыма! Слишком много для большинства задворников.

Чистое горящее дерево

Это то, о чем говорил Тони, это более чистый ожог, который означает меньше нежелательных вещей в дыме.

Вы получаете «прозрачный» тонкий синий дым, о котором много говорят в сообществе барбекю. Другими словами, прозрачный дым.

И, честно говоря, разные породы дерева тоже могут выделять дым разного цвета! Как желтый!

Solid Design

Звучит так просто, как трубка с помпой, но я пришел к выводу, что здесь происходит гораздо больше, чем я думаю.

304 Нержавеющая сталь для Smokai делает его тяжелее и прочнее. Все детали плотно прилегают друг к другу.

Очистка Фактор дымогенератора

НЛО не отсоединяется легко, в отличие от Smokai.

У него есть какой-то запорный механизм с горизонтальной трубкой — я считаю, что это продуманная конструкция для легкой очистки.

Легко вынуть и почистить, большое обновление НЛО, которое все зафиксировано на месте. Придется энергично тыкать — к счастью, я хорошо играю в покер.

Основная очистка — это просто опрокинуть всю золу, когда она полностью остынет.Я просто выбрасываю их на огород или в компост.

Если вы хотите стереть любые остатки, чем чаще вы чистите их, тем лучше они будут работать.

Ознакомьтесь с опциями Smokai.

Почему генератор дыма по сравнению с другими курильщиками холодного копчения?

Плюсы

• Контроль дыма
• Стабильные результаты
• Простая очистка
• Крепится к различным камерам для копчения — например, гриль, винная бочка, деревянный ящик (см. Ниже)
Что это такое — Сухое венгерское холодное копчение Вяленая салями (24 часа 3 раза по 8 часов) и кусок сухого вяленого бекона (можжевельник и чеснок) — 8 часов

Минусы

• Вниз — нужна сила
• Это инвестиция (но я ожидаю, что 10+ лет из дыма генератор)

Присоединение к местам для курения

Вы можете прикрепить эти устройства к:

• Бочка для вина
• Старый холодильник (например, холодильник для отверждения, который вы не используете, или порезал трубку охлаждающей жидкости, да, я был там и выучил)
• Коптильня или деревянный ящик
• Коптильня
• Чайник или бочонок-коптильня
• Ящик для улья (я искал такой, как его модульные аспекты)
• Пеллетный гриль Smoke ker (осторожно из-за давления, которое уравновешено для горелки в некоторых моделях)
• Play House, который не используется.. (кто-то связался со мной через этот блог и сказал, что они проводят конверсию, надеюсь, это необработанная древесина!)

На веб-сайте Smokai есть эти идеи по установке — проверьте их тоже.

Резюме: если вам нужен стабильный и прочный курильщик — это умное оборудование.

Теперь мой вариант «перейти к» для холодного копчения, а также для горячего непрямого копчения низкий и медленный стили.

Закажите один здесь у Smokai прямо с этого сайта,

Спасибо, что заглянули, я увлекаюсь вяливанием мяса уже около 20 лет.Ему посчастливилось учиться на кухне изысканной кухни и курить на заднем дворе. От прохождения курсов, проб и ошибок и обширного чтения — наконец, я подумал, что пришло время поделиться своей страстью в Интернете.

Мой ненасытный аппетит и страсть к классической итальянской сушеной салуми, а также ко всем формам сушки и курения — вот что движет движком этого веб-сайта. Все самое лучшее, Tom

Friedrich Metal Products, коптильни, коптильни, печи для жарки, жаровни, хлебопекарные печи, расстойные шкафы, дымогенераторы, пищевое оборудование, шоковой охладитель, мясопереработка, хлебопекарные печи, расстойные шкафы, печи FMP

Friedrich Metal Products, также известная как FMP Oven, является инновационным производителем широкого спектра оборудования. для пищевой промышленности, а также изготовителя металла на заказ, специализирующегося на из нержавеющей стали. Фридрих пользуется большим уважением за уникальные коптильни для мясоперерабатывающей промышленности. Коптильни Friedrich доступны во многих размерах и планировках для любой объем обрабатываемых мясных изделий. Коптильни утилизированы практически для всех видов мяса: коптильня для говядины, коптильня для ветчины, коптильня для свинины, коптильня для птицы, коптильня для рыбы. Коптильни Friedrich обладают уникальными характеристиками ламинарного потока. для обеспечения эффективности и стабильности процесса копчения мяса. Наши печи-коптильни (коптильни) оснащены самыми современными средствами управления, которые обеспечить равномерное проникновение и равномерное приготовление продукта. Будь то ваша пакетная обработка составляет 500 фунтов или 16000 фунтов, мы встретимся точные потребности … в энергии (электрическая коптильня, газовая коптильня, паровая коптильня или их комбинация), конфигурации (одна дверь или туннель) и планировки ограничения (верхнее, заднее или раздельное крепление). Вместе со своими коптильнями, Фридрих также поставляет дымогенераторы. Используете ли вы гикори, дымогенераторы Фридриха из мескитового дерева или плодового дерева обеспечивают надежную производительность и последовательность рецептов. Фридрих также поставляет каталитические установки контроля выбросов при копчении мяса. Фридрих каталитический средства управления преобразовывают потенциально опасный дым и газы от копчения мяса перерабатывать в инертные соединения.Каталитические системы контроля дыма Фридриха поможет вам соответствовать требованиям EPA и / или местным стандартам выбросов. Вторая основная продуктовая линейка для Friedrich Metal Products — это линейка хлебопекарных печей Best-Bake и Шкафы для расстойки хлебобулочных изделий. Предлагаемая линия хлебопекарных печей включает: единицы, которые вмещают одну или две стойки для выпечки. Фридриха уникальный подход к промышленной выпечке исключает необходимость в сложных и поворотные столы, требующие особого обслуживания.Вместо этого в хлебопекарных печах Фридриха используются технология, которая выросла из нашей технологии коптильни. Специально спроектированные конические стены и тщательно продуманный воздушный поток обеспечивают равномерный готовить в духовке … то, что практически невозможно с духовками с вращающимся подом. Коммерческая печь для выпечки Фридриха Линия доступна как в электрическом исполнении, так и в исполнении на природном газе / жидком пропане. Для более равномерного выпекания при более низких температурах и меньшем уходе настоять на хлебопекарной печи Friedrich Best-Bake. Прежде, чем ваши товары сделают это до стадии выпечки, наши шкафы для расстойки хлебобулочных изделий гарантируют, что ваш хлеб постоянно имеет условия, необходимые для роста. Контролируемая температура и влажность обеспечиваются расстойным шкафом Friedrich. Новинки продукции Friedrich family — это наша линейка шоковых чиллеров. Концепция шокового охлаждения быстро и безопасно понижать температуру пищевых продуктов от температуры горячей зоны обработки до температуры холодной зоны для упаковки или хранения. В наших шоковых охладителях мы объединили высокоскоростной воздух с точным система воздушного потока, чтобы минимизировать время охлаждения, чтобы ваши продукты могли избежать бактериальное заражение и другие факторы, которые могут привести к порче … и хуже. Наконец, Friedrich Metal Products продолжает предлагать свои традиции изготовления металлических изделий на заказ, специализируясь на из нержавеющей стали. Хотя большая часть нашего производства включает оборудование, связанное с пищевыми продуктами, это не единственная область нашей компетенции. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
