Дренажные трубы для отвода грунтовых: Дренажные трубы для отвода грунтовых вод, купить трубы для дренажа в Москве

Дренажная труба для отвода воды

Сходящую с отмостки воду следует собирать в общий желоб и вывозить из территории, для этого выбирается место, которое находится в низине от постройки. Чтобы воду не перенаправлять во двор, можно построить большую емкость, то есть колодец для дренажа.

Дождевая вода уходит в грунт. Для того чтобы она попадала в колодец,  используется дренажная труба для отвода воды. Пустотеалое изделие помещают в щебень и прокладывают от самой емкости под наклоном. Чтобы придать устойчивости дренажным трубам, на них надевают специальные фильтры в виде чулка из устойчивой к гниению ткани. В нашем интернет-магазине “Дренаж-Шоп” можно недорого заказать продукцию для обустройства водоотводных систем.

Особенности предлагаемых изделий

• Специальные отверстия на верхней части труб сделаны, для того чтобы вода попадала через них вовнутрь и уходила за пределы участка.
• Есть два вида отверстий – с фильтрующими материалами и перфорированные.

Керамика и асбестоцемент применяются очень редко из-за множества недостатков:

• Маленький срок службы, менее 30 лет.
• Учитывая стоимость, материалы экономически невыгодные.
• Сложная установка требует специальных знаний, что существенно замедляет процесс, а самостоятельно проложить материал довольно проблематично. Система быстро засоряется, потому что отверстия пропускают песок и мелкие камни.
• Тяжелые, что создает неудобства при разгрузке и транспортировке.

Преимущества использования пластиковых труб:

• можно брать любые размеры, это позволит обеспечивать сход большого количества дождевой воды.
• экономически выгодные конструкции, легко укладываются своими силами, не требуя дополнительных затрат;
• на изделие можно надеть специальный материал, который предотвращает попадание мусора, таким образом, систему не нужно постоянно чистить;
• из-за гладкой поверхности внутри полости все засорения легко выводятся вместе с водой;
• небольшой вес  не создает трудностей при укладке и разгрузке;
• не ржавеют, устойчивые к кислотным осадкам;
• высокая прочность;
• срок службы – до 60 лет.

Пластиковая дренажная труба для отвода воды от компании “Дренаж-Шоп”

Предлагаемые изделия производят из полипропилена, полиэтилена и ПВХ.

• Полипропилен производится под маленьким и большим давлением, в первом случае они имеют высокую жесткость, благодаря чему их устанавливают на глубину до 10 метров.
• Полипропиленовые трубы  также популярны, потому что они имеют гофрированный и гладкий вид, разную степень жесткости. А так как они очень устойчивые к нагрузкам, их можно глубоко укладывать.
• Большой спрос наблюдается на ПВХ-трубы, которые делают из двух слоев, отличающихся пропускной способностью и прочностью.

Трубчатые изделия  для дренажа отличаются от канализационных тем, что в состав  первых входят только полимеры, а  через стены вода проходит без препятствий. В отличие от пластиковых, канализационные являются герметичными.

Дренажные трубы обладают частичной и полной перфорацией, которая влияет на всю систему:

• частая перфорация производит три отверстия между гофрами, и благодаря ребрам жесткости равномерно распределяется нагрузка, что продлевает срок службы;
• полная перфорация отверстия осуществляется на расстоянии 60 между ребрами по всей окружности, на одном сечении делают 6 отверстий по 1. 3 миллиметра.

Мы предлагаем на рынке продукцию для эффективного отведения грунтовых и дождевых вод. Для повышения результативности работы системы, ее проектирование целесообразней доверить профессионалам, а монтажные работы можно выполнить самостоятельно.

Как выбрать дренажные трубы ?

22 сентября 2021

Когда грунтовые воды создают давление на фундамент дома, на равнинном участке застаиваются лужи, из-за избыточной влаги подгнивают корни овощных культур, тогда подбираются и покупаются дренажные трубы и организовывается водоотводящая система. Последняя монтируется поверхностная или глубинная, открытая либо закрытая в предусмотренной технологией последовательности.

Разновидности систем дренажа



Дренажная система различается поверхностной и глубинной. Каждая из них дополнительно разделяется на подвиды в зависимости от места монтажа и конструкционных отличий.



Поверхностная дренажная система



Поверхностный отвод гофрированными трубами просто устраивается. Бывает открытым и закрытым (точечным, линейным).

1. Открытый дренаж. Предназначен для поверхностного сбора осадков с приватной территории. Представляет собой простые лотки, по которым стоки отводятся в овраг или водоем. Открытые канавки иногда декорируются гравийными камнями.

2. Закрытый дренаж. Используется для сбора талой и дождевой воды с кровель дома, подсобных сооружений, асфальтированных площадок, плиточных садовых дорожек и других обустроенных или естественных покрытий.

• Точечный. Состоит из локальных дождеприемников с решетками, располагающимися под кровельными водостоками, и труб, которые отводят воду в дренажный колодец.

• Линейный. Представляет собой бетонные или пластиковые соединенные лотки, накрытые защитно-декоративными решетками. Устраивается в неглубоких траншеях, выкопанных на выбранном участке. С помощью решеток полость лотков защищается от листьев, веток и мусора.

Значительно проще и быстрее прокладывается открытый дренаж, но его приходится часто чистить. Более эффективна в работе закрытая система, но её нужно относительно долго проектировать.

Глубинная дренажная система



Глубинные дренсистемы, которые также можно назвать закрытыми, бывают общими и местными. При устройстве первых лишняя влага удаляется со всей территории участка. При создании вторых избыточная вода отводится гофрированными трубами от фундаментов здания и подсобных построек, а также гаражей, беседок, дорожек. Глубинный дренаж по другим критериям разделяется: по виду — на пристенный, кольцевой и пластовый; по типу в зависимости от конструкционных особенностей — на горизонтальный, вертикальный и комбинированный.

1. Виды глубинного дренажа.





• Пристенный. Строится у стен подвалов обычно сразу после его возведения с целью отвода влаги. Изготавливается из обсыпанных щебнем дрен. Прокладывается в траншее, вырытой вокруг дома под незначительным уклоном.

• Кольцевой. Напоминает пристенный, но устраивается на некотором расстоянии от фундамента. У такой дренажной системы имеется замкнутый контур. Собранная жидкость уходит в нижележащие слои песчаной или супесчаной почвы.

• Пластовый. Предназначается для удаления подземных вод и капиллярной влаги. Дорого обходится, сложно устраивается, но отличается высокой эффективностью. Укладывается в основании здания прямо на водоносный грунт. Гидравлически связывается с дреной.

2. Типы глубинного дренажа



• Горизонтальный. Водоотведение бывает пристенным, кольцевым и пластовым. В составе находятся дренажные трубы и смотровые колодцы. Одна часть собранной воды уходит в грунт, другая — в овраг, канаву либо водоем.

• Вертикальный.Представляет собой скважины (колодцы), которые объединяются коллектором. Ввиду сложности монтажа применяется нечасто. Вода откачивается из скважин насосами.

• Комбинированный.Представляет собой микс двух дренажных систем — горизонтальной и вертикальной.

Дренаж выбирается на основе геологических и геодезических изысканий в зависимости от поставленной задачи. Во внимание берутся уровень залегания почвенных вод, виды грунтов на участке, рельеф местности, климатические особенности и другие факторы.

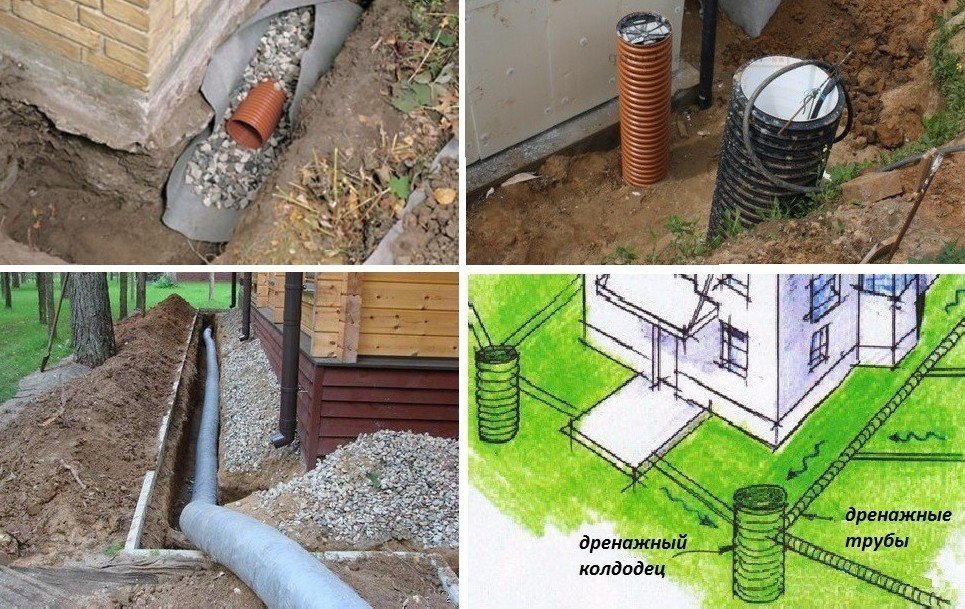

Технология укладки дренажной трубы

Среди разных видов дренажа часто монтируется пристенная модификация. С её помощью защищается основание дома от разрушения путем отвода от него дождевых, талых и паводковых вод. Для строительных работ применяется геотекстиль плотностью от 100 до 150 г/м2, щебень и песок, смотровой и коллекторный пластиковые колодцы, погружной насос и фитинги, в том числе фланцы. Для отвода жидкости можно использовать, например, гофрированную дрену HDPE InstalPlast Lask. Монтаж системы дренажа проводится в технологической последовательности.

1. Участок очищается от мусора, с помощью колышек и веревки выполняется трассирование.

2. Лопатой или спецтехникой копается траншея: её ширина должна на 30 см превышать диаметр трубы. Уклон по направлению стока устраивается из расчета от 1 до 2 см по высоте на 1 м по длине.

3. Дно траншеи отсыпается песком толщиной слоя от 10 см.

4. Под колодцы создаются площадки соответствующих размеров;

5. Дно траншеи застилается геотекстилем: края последнего выводятся на бортики с выпуском в 150 мм.

6. На геотекстиль толщиной слоя 10-20 см насыпается и под уклоном разравнивается щебень.

7. Дрены укладываются, соединяются фитингами, заводятся в предварительно установленные колодцы.

8. Трубы засыпаются 20-сантиметровым слоем щебня, последний сверху заворачивается геотекстилем.

9. На материал насыпается 200 мм песка, который затем утрамбовывается. Образованная конструкция засыпается грунтом.

10. Колодцы также закапываются землей, затем закрываются крышками.

В случае выпадении в регионе значительного количества осадков над дренажем устраивается ливневая канализация. Лотки с решетками укладываются на подушку из песка.

Выбор места установки дренажной системы



Место установки выбирается на основе избытка влаги на конкретном участке. Осушение можно устроить общее или локальное. Если местность ровная, грунты глинистые, осадки частые, а уровень почвенных вод высокий, то водоотведение устраивается на всей рассматриваемой територии. При этом в каждом конкретной точке создается наиболее подходящий вид дренажа.

У фундамента дома, например, устраивается пристенная система и ливневая канализация, возле дорожек и на обустроенных площадках создается поверхностный дренаж, на земельном участке с небольшим уклоном отведение выполняется открытыми лотками или заглубленными гофрированными трубами. Кроме того, если дом построен на месте с высокими грунтовыми водами, дренаж устраивается пластовый. Если имеется верховодка и почва у здания слабопроницаема, система создается пластовая.



Факторы, которые влияют на место выбора:



• на крутом склоне дождями размывается плодородная почва;

• из-за лишней жидкости подгнивают корни растений;

• на равнинной местности длительное время остаются лужи;

• на участке растут влаголюбивые растения, что свидетельствует о переувлажнении почвы;

• периодически затапливаются погреба и подвалы.

Места устройства дренажа также выбираются на основании гидрологических наблюдений и исследований.



Особенности укладки труб: планирование

Перед монтажом составляется схема укладки дрен. Выполняется эта работа на основе данных геологической и геодезической разведки. Кроме нужной изыскательной информации, в учет берутся следующие принципы устройства системы:

• наклон трубы зависит от её диаметра: при Ø 110 мм перепад по высоте составляет до 2 см на 1 м;

• для организации поверхностного трубопровода лучше брать жесткие изделия, для прокладки заглубленной коммуникации, соответственно, гибкие аналоги;

• дренаж нужно устраивать ниже глубины промерзания и основания фундамента;

• чтобы стоки хорошо фильтровались, а трубопровод не заиливался, кроме щебня, необходимо применять крупнозернистый песок фракцией 1,5-2,0 мм;

• для эффективного функционирования дренажную систему и ливневую канализацию нельзя объединять, в противном случае нижележащий трубопровод будет подвергаться повышенной нагрузке;

• в суглинистом либо супесчаном грунте не рекомендуется применять геотекстильный фильтр: он быстро забьется, и перфорированные трубы перестанет функционировать.

Кроме того, запрещается сбрасывать жидкость в канавы и водоемы, если существует риск их сезонного переполнения. В этом случае из-за обратного тока воды существует возможность затопления участка.



Какие трубы лучше использовать для дренажа

Сейчас для водоотводящих работ практически не используются трубы из асбеста, цемента, асбоцемента, керамики, тем более, из стали. Самые практичные изделия производятся из полиэтилена низкого давления ПНД, в том числе высокой плотности HDPE. Они служат не менее 50 лет, не коррозируют и не гниют. Благодаря пластичности могут обходить препятствия при укладке. Такие дрены делятся на группы по характеристикам и техническим параметрам.



1. Число слоев. Изделия с одним слоем отличаются высокой гибкостью, с двумя — значительной прочностью и повышенной пропускной способностью.

2. Эластичность. Жесткие гофрированные трубы выпускаются отрезками по 6 м, гибкие продаются в бухтах длиной по 50 и 100 м.

3. Исполнение отверстий. В изделиях с полным перфорированием прорези находятся по всему диаметру. В дренах с неполной перфорацией отверстия располагаются только в верхней их части.



Интернет-магазин Boiler.ua продает дренажные трубы в бухтах длиной 50 м. Рекомендуем купить на сайте магазина перфорированные гофрированные трубы HDPE InstalPlast Lask на выгодных условиях. Окончательная стоимость зависит от количества приобретенных бухт.

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Мелкие стоки | Биосистемы и сельскохозяйственная инженерия

Чтобы получить версию этого бюллетеня в формате pdf, щелкните здесь.



1.

Обзор неглубоких дрен

Неглубокие дрены относятся к подземным (плиточным) дренажным трубам, установленным на глубине от 2,5 до 3 футов. Неглубокие дрены имеют более высокую начальную стоимость, потому что они требуют более узкого расстояния между дренами, чем глубокие дрены, для достижения той же скорости удаления воды, но их стоит рассмотреть из-за их преимуществ. Эти преимущества включают более быстрое снижение уровня грунтовых вод, удаление меньшего количества воды из профиля почвы, снижение потери нитратов, сохранение большего количества влаги в корневой зоне и повышение урожайности при определенных условиях (рис. 1). Еще одним преимуществом является то, что неглубокие дренажи не ограничиваются относительно плоскими склонами, как регулируемый дренаж. Их можно использовать на холмистой или наклонной местности без какого-либо управления.

В разделах 2 и 3 этого бюллетеня представлены сведения о пригодности почвенного профиля и необходимом расстоянии для неглубоких дрен. В разделах с 4 по 9 обобщены результаты исследования моделирования DRAINMOD из семи мест, которые показывают влияние неглубоких дрен на глубину грунтовых вод, дренажный сток, урожай , качество воды и прибыльность (Ghane and Askar 2021). В этом компьютерном моделировании мелкие дрены глубиной 2,5 фута, установленные на более узких оптимальных расстояниях, сравнивались с дренами глубиной 4,1 фута, установленными на более широких оптимальных расстояниях, где в обоих случаях оптимальное расстояние между дренами максимизировало экономическую отдачу от инвестиций. В Разделе 10 представлены общие соображения о неглубоких дренах.

Рисунок 1. Неглубокие дрены требуют более узкого промежутка между дренами для достижения той же скорости удаления воды, что и в системе с более широкими и более глубокими дренами.



2. Где устанавливать неглубокие дренажи

Если неглубокий проницаемый верхний слой почвы (менее 3 футов) находится поверх непроницаемого ограничительного слоя (например, глиняного лотка), установите 2,5–3– неглубокие дрены глубиной в фут при сохранении минимального покрытия трубы толщиной 2 фута (Ghane, 2022b). Это связано с тем, что дрены всегда более эффективны при установке в более водопроницаемых грунтах. С другой стороны, когда проницаемый верхний слой почвы очень глубокий (глубина более 3 футов), можно установить глубокие дренажи на глубине от 3 до 5 футов для снижения первоначальных затрат на дренажную систему за счет увеличения расстояния между дренами. . В этом случае также могут быть установлены неглубокие дренажи от 2,5 до 3 футов. В целом, с более глубоким ограничительным слоем у вас есть больше возможностей для выбора глубины дрены, но с неглубоким ограничительным слоем вы можете быть ограничены мелкими дренами по необходимости.



3. Для неглубоких дренажей требуется более узкое расстояние между дренажами

Выбор меньшей глубины дренажа позволяет использовать более узкое расстояние между дренажами для достижения той же скорости удаления воды, что и в системе с более глубокими дренажными трубами (рис. 1). Инструмент Drain Spacing Tool помогает на шагах 1 и 2. Чтобы узнать больше об этом инструменте, см. Ghane (2021b).



4. Мелкие дрены удерживают больше влаги в корневой зоне

Мелкие дрены создают более мелкий средний уровень грунтовых вод, чем глубокие дрены (рис. 2). Компьютерное моделирование показало, что средний годовой уровень грунтовых вод за 30 лет находился на глубине 2,5 фута для мелких дрен 2,5 фута и на глубине 3,1 фута для дрен глубиной 4,1 фута в Лансинге, штат Мичиган. Это связано с тем, что глубокие дрены опускают уровень грунтовых вод на большую глубину, чем мелкие дрены (рис. 2). Меньшая глубина грунтовых вод мелких дрен удерживает больше влаги в корневой зоне, чем глубокие дрены.

Рисунок 2. Средняя глубина зеркала грунтовых вод за 30 лет меньше для мелководных дрен по сравнению с глубокими дренами. Поверхность почвы находится на глубине 0 футов. Неглубокие дрены имеют меньший годовой дренажный сток и текут за меньшее количество дней в году. Данные относятся к илистой глинистой почве в Лансинге, штат Мичиган.



5. Неглубокие дрены сокращают годовой дренажный сток и имеют меньшее количество дней стока в течение года

По мере роста сельскохозяйственных культур в течение вегетационного периода потребность в воде или эвапотранспирация увеличивается до тех пор, пока не стабилизируется в течение лета (рис. 2) . С увеличением потребности сельскохозяйственных культур в воде и уменьшением количества осадков в летний период средний уровень грунтовых вод снижается для обеих глубин дрены. Результаты показали, что средний уровень грунтовых вод опустился ниже уровня 2,5-футовых мелких дрен в июле, августе и сентябре в районе Лансинга (рис. 2). В определенный день, когда уровень грунтовых вод опускается ниже уровня стоков, они перестают течь. Это означает, что неглубокие дрены сокращают годовой дренажный сток и имеют меньше дней стока в течение года, чем глубокие дрены (рис. 3).

Рисунок 3. Мелкие дрены имеют меньшее количество дней стока в году, и они удаляют меньше годового дренажного стока, чем глубокие дрены.



6. Неглубокие дренажи снижают уровень грунтовых вод быстрее

Неглубокие дренажи опускают уровень грунтовых вод от поверхности почвы на глубину 1 фут быстрее, чем глубокие дренажи. Например, дрена глубиной 4,1 фута потребовала на 5,4 часа больше времени, чтобы опустить уровень грунтовых вод с поверхности до глубины 1 фут, чем мелкие дрены глубиной 2,5 фута в Лансинге, штат Мичиган. В других местах наблюдалась аналогичная тенденция. Более быстрое понижение уровня грунтовых вод приводит к более быстрому удалению воды. Общее правило состоит в том, что дренажная система должна понизить уровень грунтовых вод примерно на 1 фут ниже поверхности почвы в течение 24 часов после заболачивания (Brown & Ward, 19).97). Кукуруза может переносить переувлажнение в течение примерно 24 часов без значительной потери урожая, после чего урожай быстро снижается (Evans & Fausey, 1999). Ученые-климатологи прогнозируют более частые проливные дожди в будущем (Sojka et al., 2020). Таким образом, неглубокие дренажи снижают риск повреждения урожая из-за переувлажнения после проливных дождей, поскольку они снижают уровень грунтовых вод быстрее, чем глубокие дренажи.



7. Влияние мелких дрен на урожайность кукурузы

7.1. Урожайность кукурузы при неглубоких дренах зависит от местоположения

Среди семи местоположений Лансинг продемонстрировал самый высокий средний долгосрочный прирост урожая кукурузы на 1,6% при наименьшем количестве осадков в вегетационный период — 17,2 дюйма (рис. 4). В Батон-Руж было самое большое снижение урожайности -1,3% с самым высоким количеством осадков в вегетационный период — 26,1 дюйма. В Плимуте было наименее равномерное распределение осадков в течение вегетационного периода, что способствовало повышению урожайности кукурузы при неглубоких дренажах. Урожайность кукурузы, как правило, улучшалась за счет неглубоких дренажей в местах с меньшим количеством осадков в вегетационный период и менее равномерным распределением осадков в течение вегетационного периода.

Рисунок 4. Процентное изменение средней урожайности кукурузы за 30 лет (мелководные дрены 2,5 фута минус дрены глубиной 4,1 фута). Наши данные показывают, что урожайность кукурузы, как правило, повышается за счет неглубоких дренажей в местах с меньшим количеством осадков в вегетационный период.



7.2. Урожайность кукурузы в неглубоких дренах зависит от типа почвы

Процентное увеличение среднего многолетнего урожая кукурузы при переходе с дрен глубиной 4,1 фута на неглубокие дрены 2,5 фута было самым высоким на грубозернистой супесчаной почве (рис. 5). Урожайность кукурузы от неглубоких дрен в грубозернистой почве больше, чем от мелкозернистой почвы, потому что неглубокие дрены обеспечивают большее количество влаги для корней сельскохозяйственных культур.

Рисунок 5. Процентное изменение средней урожайности кукурузы за 30 лет (мелководные дрены 2,5 фута минус дрены глубиной 4,1 фута). Урожайность кукурузы на грубозернистой почве больше выиграла от более мелкого уровня грунтовых вод в результате неглубоких дренажей, чем на мелкозернистой почве.



7.3. Урожайность кукурузы при неглубоких дренах зависит от засушливых и влажных лет

Процентное увеличение среднего многолетнего урожая кукурузы при использовании неглубоких дрен 2,5 фута колебалось от 1,5% до 6,5% в засушливые годы в Васеке, Миннесота, и от 1,1% до 2,2% в Лансинге, штат Мичиган (рис. 6). В других пяти местах урожайность кукурузы также увеличилась за счет неглубоких дрен в засушливые годы. Неглубокие дрены отводят меньший годовой дренажный сток (раздел 5) и имеют меньшую среднюю глубину залегания грунтовых вод (раздел 4). Урожайность кукурузы от неглубоких дрен выше в засушливые годы, чем во влажные. В результате неглубокие дренажи могут снизить риск стресса сельскохозяйственных культур от засухи в засушливые годы.

Климатологи предсказывают, что в будущем влажные сезоны станут более влажными, а сухие сезоны — более сухими (Konapala et al., 2020). Исследования показывают, что более длительные засушливые периоды в будущем могут привести к снижению урожайности (Adhikari et al. , 2020). Таким образом, меньший водоотвод в течение лета с использованием неглубоких дрен может быть полезен для снижения стресса от засухи в будущие летние сезоны. Кроме того, более влажный весенний сезон может потребовать более быстрого снижения уровня грунтовых вод, что возможно при неглубоких дренах (раздел 6). В целом необходимо сбалансировать конструкцию дренажа, чтобы справиться как с более влажной весной, так и с более засушливым летом.

Рисунок 6. Процентное изменение средней урожайности кукурузы за 30 лет (неглубокие дрены 2,5 фута минус дрены глубиной 4,1 фута). Неглубокие дрены могут повысить урожайность кукурузы в засушливые годы и снизить урожайность во влажные годы. Неглубокие дрены уменьшают годовую изменчивость урожайности.



7.4. Урожайность кукурузы в неглубоких дренах имеет меньшую годовую изменчивость

Колебание урожайности кукурузы в неглубоких дренах составило 16,2%, в то время как в глубоких дренах за 30 лет в Лансинге колебания урожайности составили 17,4%. Аналогичная тенденция наблюдалась и в других шести местах. Это связано с тем, что глубина грунтовых вод колеблется меньше для мелких дрен, чем для глубоких дрен, поэтому мелкие дрены могут обеспечивать более постоянную влажность корневой зоны из года в год. В целом, урожайность кукурузы более постоянна с течением времени при неглубоких дренах, чем при глубоких дренах.

7.5. Общая реакция урожайности кукурузы на неглубокие дрены

Реакция урожайности кукурузы на неглубокие дрены зависит от конкретного участка. Реакция урожайности кукурузы в первую очередь зависит от местоположения (раздел 7.1), свойств почвы (раздел 7.2), засушливого или влажного года (раздел 7.3) и конструкции дренажа (глубина дренажа и расстояние). Будущие исследования должны быть сосредоточены на разработке инструментов поддержки принятия решений для прогнозирования урожайности при заданной глубине дренажа и расстоянии друг от друга на конкретном поле.



8. Влияние мелких дрен на качество воды

8.

1 Снижение нагрузки нитратами

Уменьшение дренажных стоков является основным методом снижения нитратных нагрузок на поле с подпочвенным дренированием (Ross et al., 2016), а неглубокие дрены уменьшают дренажные стоки (Craft et al., 2018). Таким образом, неглубокие дрены снижают нагрузку нитратов за счет уменьшения дренажных стоков.

При проектировании дренажной системы примите обоснованное решение о глубине дренажа, оценив снижение содержания нитратов в неглубоких дренажах по сравнению с глубокими дренажами. Во-первых, используйте инструмент Drain Spacing Tool для оценки среднегодового стока мелких и глубоких дрен. Затем используйте инструмент Shallow Drains Tool, чтобы оценить среднегодовое снижение содержания нитратов в мелких дренах по сравнению с глубокими дренами. Чтобы узнать больше об инструменте Drain Spacing, см. Ghane (2021a). Чтобы использовать инструмент Shallow Drains, посетите www.egr.msu.edu/bae/water/drainage/shallow-drains-tool/9.0005

8.2. Фосфорная нагрузка

В нескольких исследованиях изучались потери фосфора из неглубоких стоков по сравнению с глубокими стоками. В этих исследованиях сообщалось о снижении нагрузки по фосфору из неглубоких дрен (Fausey et al., 1995; Gramlich et al., 2018; King et al., 2015; Schwab et al., 1980). Общее предположение заключается в том, что неглубокие дрены сокращают общие потери фосфора за счет уменьшения дренажных стоков (King et al., 2015). Однако необходимы дополнительные исследования, чтобы подтвердить влияние неглубоких дрен на потери фосфора. Методы штабелирования, такие как неглубокие дренажи с методами улучшения состояния почвы (уменьшенная обработка почвы, покровные культуры, различные севообороты и навоз или компостирование) и методы на краю поля (фильтрующая полоса, прибрежный буфер и контролируемый дренаж) могут уменьшить потерю фосфора. Необходимы дополнительные исследования, чтобы определить степень снижения нагрузки по фосфору при объединении неглубоких дрен с другими методами сохранения.



9. Рентабельность мелких дрен

Рентабельность оценивалась на основе соотношения «выгоды-затраты», где годовая выгода была от увеличения урожая кукурузы, а годовые затраты — от установки дренажной системы. Результаты показали, что мелкие дрены глубиной 2,5 фута имели более низкое соотношение выгод и затрат из-за более высоких инвестиционных затрат при более узких интервалах, чем дрены глубиной 4,1 фута (рис. 7). Неглубокие дрены дали соотношение выгод и затрат 13: 1 для супесчаной почвы в Лансинге, что указывает на то, что на каждый доллар, вложенный в неглубокие дрены, производитель получит 12 долларов. Срок окупаемости составил 1,2 года для мелких дрен и 0,6 года для глубоких дрен для супесчаной почвы в Лансинге.

Короче говоря, как мелкие, так и глубокие стоки хорошо окупаются. Несмотря на то, что неглубокие дренажи могут повысить урожайность, они менее прибыльны, чем глубокие дренажи, но их стоит рассмотреть из-за их преимуществ (разделы 3–8).

Исследования показали, что неглубокие дрены становятся более прибыльными, чем глубокие, если учитывать преимущества сокращения потерь азота фермой. Эта выгода равна стоимости удаления нитратов из водоочистных сооружений (Skaggs & Chescheir, 2003). Это означает, что программа торговли питательными веществами может способствовать внедрению этой практики, когда водоочистная станция платит производителю за сокращение потерь нитратов на их ферме. Инструмент для неглубоких дрен оценивает снижение содержания нитратов в неглубоких дренах (см. раздел 8.1).

Рисунок 7- Соотношение выгод и затрат мелкого и глубокого дренажа для супесчаной почвы. Годовая выгода была связана с увеличением урожая кукурузы, а ежегодные затраты были связаны с установкой дренажной системы.



10. Рекомендации по мелким дренам

10.1. Корни однолетних культур не представляют опасности засорения неглубоких дренажей

Корни однолетних культур не представляют риска засорения дренажных систем, если дренажная система установлена ​​надлежащим образом на типичной глубине от 2,5 до 5 футов. Меньшие молодые корни могут попадают в водосточную трубу, но после сбора урожая погибают и медленно разлагаются, поэтому их остатки смываются.

При установке дренажной системы используйте фитинги с наименьшим количеством деталей, торчащих в трубу, чтобы уменьшить вероятность защемления корней, стекающих с водой в канализацию. Если корни застревают в препятствии, они могут скапливаться и засорять дренаж или уменьшать поток стока.

Неправильная установка может привести к засорению корней, так как при этом образуется провал или бугор в канализации, из-за чего вода застаивается в канализации, что способствует росту корней. Для получения дополнительной информации о мерах по снижению засорения корней и профилактических мерах см. Ghane (2021b).

10.2. Мороз не повреждает неглубокие водостоки

В некоторых местах мороз достигает уровня неглубоких водостоков, но не повреждает водостоки. При правильной установке трапов вода продолжает двигаться в стоках по направлению к выпускному отверстию, поэтому вода не будет замерзать в стоках. Если вода застоится в некоторых частях водостока из-за уклона или горба, она не повредит водостоки, потому что у воды есть место для расширения в стороны в водосточной трубе.

10.3. Двухуровневая дренажная установка с мелким и глубоким сливом

В некоторых случаях на поле имеются либо старые глубокие глиняные плиты, либо существующие глубокие перфорированные дренажи на большом расстоянии друг от друга. Если вы обнаружите, что исходное расстояние между дренажными трубами слишком большое, и решите установить новые дренажные трубы на небольшой глубине и с меньшим расстоянием между ними, есть два варианта. Первый вариант — отсоединить старые боковые сливы от основной трубы, чтобы они перестали течь. Затем установите новые неглубокие дренажи на более узком расстоянии для всего поля. Второй вариант заключается в использовании конструкции двухуровневого дренажа, при которой существующие глубокие дрены работают в сочетании с новыми неглубокими дренами (Hornbuckle et al., 2007). В этом случае новое расстояние между дренами составляет половину исходного значения (рис. 8). Мелкий и глубокий дрены имеют отдельную магистраль, что позволяет управлять каждым из них отдельно с помощью управляющих конструкций.

Двухуровневая дренажная система может управляться следующим образом:

Ранней весной дайте свободно течь глубоким и мелким дренажам, чтобы подготовиться к проходу транспорта. В этом случае глубокие дренажи опустят уровень грунтовых вод на большую глубину, чтобы быстрее высушить почву, а мелкие дренажи опустят уровень грунтовых вод быстрее после проливных дождей по сравнению с конструкцией с одинарной глубиной.

В течение вегетационного периода установите все водосливы из регулирующей конструкции глубокого дренажа близко к поверхности почвы, чтобы остановить поток. Это как если бы глубоких дрен не существовало, и вода могла уйти с поля только по мелким дренам при исходном большем расстоянии между дренами. В то же время управляйте водосливом в структуре управления неглубоким стоком так же, как и при контролируемом дренаже. Эта стратегия позволяет удалять меньше воды с поля в летнее время, когда водопотребление сельскохозяйственных культур является самым высоким (верхний график на рис. 2), по сравнению с одноуровневым дизайном с контролируемым дренажем. Кроме того, будет потеряно меньше питательных веществ из-за уменьшенного дренажного стока по сравнению с одноуровневой конструкцией с контролируемым дренажем.

Ранней осенью снимите водосливы с обеих контрольных конструкций, чтобы обеспечить свободный сток глубоких и мелких стоков для подготовки к уборке урожая, если почва влажная. Если почва сухая, возможно, нет необходимости изменять настройку водослива.

Поздней осенью и зимой устанавливайте водосливы в обеих контрольных конструкциях на одной высоте, чтобы управлять водой так же, как и при контролируемом дренаже, чтобы уменьшить потери питательных веществ.

Полевые исследования в Австралии показали, что двухуровневая система более эффективна в снижении заболоченности и быстрее дренирует корневую зону, чем более глубокие дренажи одинарной глубины (Hornbuckle et al., 2007). На Среднем Западе США необходимы исследования для количественной оценки преимуществ двухуровневых дренажных систем.

В целом, сочетание мелкого и глубокого дренирования является потенциальным проектным решением при добавлении новых мелководных дрен к существующей системе глубокого дренажа. Преимущество этой системы заключается в более быстром высыхании почвы весной, сохранении большего количества воды для культуры в течение вегетационного периода и уменьшении количества питательных веществ, покидающих поле в течение вегетационного периода, по сравнению с одноуровневой конструкцией.

Рисунок 8. Двухуровневая дренажная система, в которой первоначальная глубокая дрена работает в сочетании с новой мелкой дренажной системой.



11. Резюме

Влияние неглубоких дрен на урожайность и сток резюмировано на следующем графике:



Управление строительными проектами: типы дренажных труб

Почти для каждого подрядного проекта требуется доступ к конечному продукту проекта. вода. А когда в проекте задействована вода, почти всегда требуются дренажные трубы. Для любой формы трубы или проводки существует множество вариантов, каждый из которых имеет свои преимущества и недостатки, специализирующиеся на конкретных ситуациях.

Что такое дренажная труба?

Дренажная труба — это любая труба, используемая для переноса воды из одного места в другое. Основное назначение – утилизация сточных вод из домов, офисных зданий или промышленных зон. Правильное и эффективное удаление воды может предотвратить накопление воды, что может привести к наводнениям, структурным повреждениям, эрозии почвы и другим проблемам. По этой причине дренажные трубы можно использовать даже для работы на строительной площадке, а также для окончательного проекта.

Эти дренажные трубы различаются как по материалу, так и по назначению. Некоторые дренажные трубы используются для удаления воды из определенных областей, таких как крыши, в то время как другие используются исключительно для отвода воды под землю из-за их материала и состава. Тип дренажной трубы, которую выбирает подрядчик, часто зависит от дренажной ситуации проекта. Выбор только по цене обычно недостаточен из-за серьезности последствий неудачи. Подрядчики будут использовать три качества для определения типа используемой дренажной трубы: прочность, размер и простота установки. Как правило, почти все новые дренажные трубы изготовлены из пластика, чтобы быть устойчивыми к любым погодным условиям и грунтовым условиям.

Фото Джимми Яна

Пластик или металл?

Если вы живете в доме, построенном до 1960-х годов, ваши дренажные трубы, скорее всего, металлические. Несмотря на то, что пластик был изобретен в 1907 году, он не был широко доступен и широко не использовался в строительстве до второй половины двадцатого века. Обычные металлические трубы включают оригинальные чугунные трубы, а также более мягкие, менее коррозионные медные трубы.

Хотя раньше металл был популярен в строительстве дренажных труб, он редко используется в новых установках. Единственный случай, когда металлические трубы будут использоваться для дренажных систем, — это ремонт существующих металлических труб в собственности. В противном случае, если бы вы заменили трубы, вы бы заменили их пластиковыми аналогами.

Основной причиной отказа от металла является высокая склонность материала к ржавчине. Устойчивость к погодным условиям, особенно к экстремальным погодным условиям, — это качество, которое многие подрядчики будут учитывать при выборе подходящих дренажных труб. Даже без постоянной влажной погоды влага присутствует везде, особенно под землей. Влаги в воздухе или на коже достаточно, чтобы начался процесс окисления на поверхности металлических труб. Такое окисление неизбежно может привести к ржавчине, что делает трубы существенно менее прочными, так как снижается их долговечность. Не помогает и то, что дренажные системы создают чрезвычайно влажную среду из-за постоянного движения проточной воды.

У металлических труб всегда есть срок годности, потому что ржавчина и коррозия — это не только риски, но и неизбежность. При полном проржавевании металлических труб они могут растрескаться, образовать разрывы или, в крайнем случае, полностью разрушиться. Простой выбор пластиковых труб позволяет обойти все эти риски и избавиться от самого большого страха подрядчика: ремонта и замены. Для владельца недвижимости поврежденные дренажные трубы могут стоить десятки тысяч, а иногда даже миллионов долларов как в виде возмещения ущерба, так и в виде затрат на замену. Если вы можете выбрать дренажные трубы, всегда выбирайте пластик.

Типы дренажных труб

Ниже приведены различные дренажные трубы, разделенные по материалам и стилю. Тип трубопровода может быть адаптирован к различным пластиковым дренажным трубам и иметь собственное применение. Вот различные типы дренажных труб, а также то, как и когда их лучше всего использовать.

Фото alexkich

Материал

ПВХ

Трубы из поливинилхлорида чаще всего используются для любого дренажного проекта. Благодаря податливости материала трубы из ПВХ могут быть практически любого размера. Эти типы труб отлично подходят для дренажных ситуаций, когда вода и окружающая среда оказывают большое давление и вес. Кроме того, это один из немногих пластиков, которые можно перерабатывать. Итак, если вы являетесь подрядчиком в проекте, где клиент требует более экологичного подхода, ПВХ может быть идеальной покупкой. Прочность, долговечность и устойчивость ПВХ к воде и некоторым химическим веществам делают его одним из самых негибких типов труб, особенно среди пластмасс.

Photo by Prachum

Бетон

В то время как пластмассы являются статус-кво в дренажной отрасли, бетон часто может быть недорогим выбором для дренажных систем, в которых используются тяжелые или промышленные трубы. Бетон, хотя и абсолютно негибкий, используется в проектах и ​​ситуациях, требующих отсутствия утечек. Бетонные трубы также можно использовать в качестве дополнительной внешней оболочки для дренажных труб из другого материала. В этом случае бетон защитит более слабую или более уязвимую трубу, действуя как ее внешняя оболочка.

Полиэтилен

Это самый гибкий тип пластиковых труб. Легкость в обращении с полиэтиленом делает установку этих типов труб невероятно простой. Если проект требует, чтобы трубопровод и вода перекачивались в небольших помещениях с большим количеством поворотов, полиэтиленовые трубы, вероятно, являются оптимальным выбором.

Типы

Гладкая стенка

Для однонаправленной подачи воды с гладкой внутренней поверхностью трубы с гладкой стенкой станут вашим лучшим другом. Хотя их сложнее установить, они более жесткие и прочные, чем другие стили намоточных труб.

Одностенные гофрированные трубы

Эти гофрированные трубы, как правило, недороги, гибки и чрезвычайно просты в установке. Самым большим недостатком является то, что гофрированная текстура труб может сделать их уязвимыми для засорения, и для дренажа часто требуются более крутые углы, чем для обычных труб.

Двустенные гофрированные трубы

Это компромисс между гладкостенными и одностенными гофрированными трубами. Его не так просто установить или он не такой гибкий, как одностенные гофрированные трубы, но он имеет гладкую внутреннюю стенку. Стоимость такого вида сварки требует денег, так как такие трубы обычно дороже.

Фото Panaiphoto

Заключительные мысли

Выбор правильного типа дренажной трубы может потребовать много времени и усилий. В зависимости от материала и стиля вам, возможно, придется изменить чертежи или чертежи проекта, чтобы приспособиться к ним, или наоборот. Ваше время не должно использоваться для передачи решений и обновлений между полем и офисом. Инструмент управления строительными проектами, например eSUB, может объединить ваши команды с помощью облачного обмена документами, сократив время, которое вы тратите на принятие решений, и повысив общую производительность проекта.
