Гидравлический пресс своими руками для гаража: чертежи

Для того чтобы как следует нажать, придавить или загнуть что-то, несложно собрать гидравлический пресс своими руками. У добросовестного хозяина, следящего за домом самостоятельно, потребность в применении силы возникает нередко, а уж если вы являетесь автовладельцем и собственноручно занимаетесь ремонтом машины, сделать такой пресс для гаража просто необходимо.

Самодельный гидропресс может стать помощником в заработке и организации своего дела. Пресс гидравлический способен штамповать, выдавливать и делать плотные пакеты из материалов и веществ, при помощи которых вы решили устроить поточное производство у себя дома.

Содержание

• 1 Принцип действия
• 2 Устройство агрегата
• 3 Направление давления
• 4 Универсальный пресс

Принцип действия

Он предназначается для сдавливания какого-либо предмета, детали или вещества с большой силой для придания необходимой формы, плотности или вставки детали в механизм. Пресс гидравлический устроен так, что при помощи ручной силы можно получить усилие, превосходящее прикладываемое во много раз и измеряемое тоннами.

Основано это на канонах физики, а именно на законе Паскаля. Жидкость под давлением перетекает из одного (малого) цилиндра в другой (большой), двигая поршень, находящийся в нем, который и оказывает давление на предмет. В качестве жидкостей используют различные масляные смеси, предназначенные именно для таких устройств. К поршню крепится стержень, оснащенный сверху металлической площадкой для передачи образующегося усилия непосредственно детали или материалу, которому оно предназначается.

В качестве материалов могут выступать предметы и различные вещества, которым необходимо придать более компактную заданную форму. При помощи такого оборудования впрессовываются шарики в подшипники, составляющие элементы различных деталей, которые не поддаются сварке. Изгибаются под необходимым углом металлические трубы и профили, клеятся книги.

Устройство агрегата

Основным рабочим элементом данного механизма является обычный гидравлический домкрат или насос, которые работают при помощи приложения простой физической силы. Схемы конструкций с использованием гидронасоса более сложны в сборке и используются, если организовывается производство.

Мощность создаваемого давления выбирается в зависимости от задач, которые будут решаться. В зависимости от получения необходимого усилия выбирается марка и модель домкрата. Составляются схемы и чертежи устройства пресса.

Вторым немаловажным элементом является станина, к которой прикрепляется рабочий агрегат. Она сваривается из металлических швеллеров требуемой высоты для выполнения предполагаемых задач. Станина должна прочно стоять на земле или другой поверхности.

Если решено сделать пресс для гаража, то он может быть совсем небольших размеров и располагаться на верстаке или рабочем столе, правда, и выдаваемое им давление не будет сильно большим, но в любом случае усилия в 5-10 т вполне хватит для решения домашних проблем.

Основа пресса имеет 2 рабочих плоскости:

1. Первая, на которой располагаются детали или материалы. Данная поверхность может регулироваться по высоте в зависимости от необходимости.
2. Вторая крепится к штоку домкрата и передает создаваемое им усилие на предмет. На этой поверхности обычно устанавливаются разнообразные формы, приспособления, пластины для улучшения передачи воздействия.

Направление давления

Усилие в таком станке передается строго по вертикали, поэтому домкрат может быть расположен сверху или снизу. Крепление его внизу является оптимальным вариантом, так как в этом случае имеется надежная опора для его работы.

Домкрат прочно и стационарно прикрепляется к станине болтами или сваркой. Основа и пластина, передающая усилие, соединяются тугими пружинами. Они возвращают в исходное состояние поршень после завершения работы.

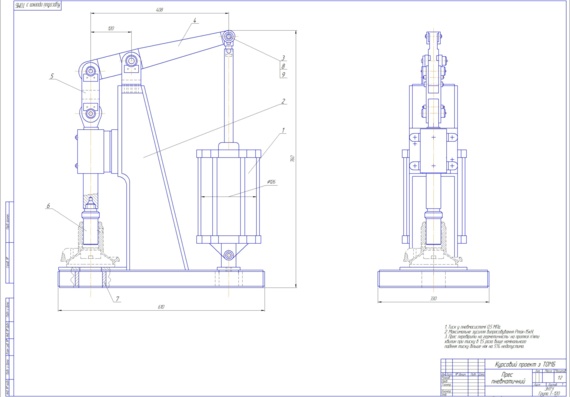

Схема самодельного пресса

В случае установки в качестве рабочего элемента гидравлического насоса на агрегат монтируется еще и манометр, чтобы контролировать создаваемое давление.

Универсальный пресс

Когда принято решение сделать пресс для гаража, необязательно создавать стационарную конструкцию, которая будет постоянно находиться на одном месте. Достаточно ограничиться разработкой схемы, сделать чертежи и сварить по ним такую П-образную станину, на которую при необходимости может устанавливаться гидравлический домкрат.

В этом случае металлическое основание для самодельного пресса можно убрать так, чтобы оно не мешало. Домкрат выполняет свои обычные функции по поднятию тяжестей. В случае необходимости он крепится на горизонтальную площадку станины заранее приспособленными для этого пружинами и начинает выполнять функцию привода пресса.

Для создания такого гидропресса фиксирующие пружины могут быть одним концом приварены к основанию станины, а другим закреплены на железном ободе, который при установке домкрата надевается на него и прочно фиксирует.

На сегодняшний день существует масса способов, как сделать гидравлический пресс. Многие умельцы придумывают довольно оригинальные конструкции, в которых все элементы соединяются болтами, а в случае необходимости такой пресс разбирается полностью. Он может занимать минимум места, тогда как в собранном виде представляет довольно громоздкую конструкцию.

Как изготовить гидравлический пресс своими руками?

Гидравлический пресс получил широкое распространение. Это устройство применяется во множестве автомастерских для осуществления запрессовок и выпрессовок подшипников, различных шестеренок и валов. В домашней мастерской очень часто используется пресс гидравлический ручной, изготовленный своими руками, так как установки, изготовленные в промусловиях, имеют высокую стоимость.

Гидравлический пресс, изготовленный своими руками, в мастерских может применяться для осуществления штамповки деталей из металла, пластика и резины. Гидравлический пресс можно применять для запрессовки резиновых втулок наконечников автомобильных амортизаторов в условиях домашней мастерской.

При наличии навыков работы с техникой и доступа к фрезерному, сверлильному и токарному оборудованию для дома можно сконструировать пресс гидравлический ручной (пгр), который способен развивать максимальное усилие до 35 тонн на 50 кв. см. Сделать своими руками пресс гидравлический настольный несложно, при этом можно сэкономить значительную сумму бюджетных семейных средств.

Прочтите также нашу статью Изготовление трубогиба для профильной трубы своими руками.

Содержание

• Принцип функционирования и конструктивные особенности приспособления
• Изготовление гидропресса своими руками
  • Изготовление основания конструкции, стоек и упора
  • Устройство подвижного упорного элемента и его теххарактеристики
  • Изготовление механизма возврата

Принцип функционирования и конструктивные особенности приспособления

Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката. Главным рабочим элементом любого гидравлического пресса является автомобильный гидродомкрат. Чаще всего в устройстве пресса применяется распространенная конструкция автомобильного домкрата – бутылочная. Домкраты этого вида в зависимости от особенностей конструкции могут поднимать от 2 до 100 тонн. Огромным преимуществом автомобильного гидродомкрата является простота его устройства и удобство эксплуатации.

В основу работы домкрата положены основные законы гидродинамики, в частности закон Паскаля, который гласит, что давление жидкости, которое возникает в замкнутой гидросистеме, передается одинаково в любых направлениях. При объединении 2 различных по объему емкостей в единую систему и оказании давления  в меньшем по объему сосуде, такое же давление распространяется и на жидкость в большем сосуде, причем усилие, которое приложено  в малом сосуде системы, передаваясь на жидкость в большом сосуде, увеличивается во столько же раз, во сколько диаметр меньшего сосуда отличается от большего.

В зависимости от технического назначения гидропресс можно сделать, как в настольном, так и в напольном варианте. Настольный вариант является более компактным, а напольный вариант конструкции требует для размещения дополнительной площади. Изготовление той или иной модификации зависит от конкретных задач, для которых изготавливается устройство.

Изготовление гидропресса своими руками

При изготовлении ручного устройства своими руками потребуется подготовить следующее оборудование:

• сварочный аппарат;
• болгарка;
• дрель по металлу и сверла различного диаметра.

Помимо указанного инструмента и оборудования при изготовлении самодельного гидропресса потребуется доступ к токарному, сверлильному и фрезерному оборудованию.

В качестве исходного материала при изготовлении ручного гидропресса можно использовать разнообразные металлические трубы, швеллеры и уголки. Толщина материала должна подбираться в соответствии с мощностью гидропресса и теми задачами, для выполнения которых он конструируется.

Перед началом работ следует потратить некоторое количество времени для подготовки чертежа с указанием размеров всех элементов конструкции устройства. При необходимости можно для удобства сделать отдельные чертежи конструктивных узлов устройства.

Любой гидропресс в своей конструкции имеет элементы 2 типов:

• неподвижные;
• подвижные.

К подвижным конструктивным элементам относится подвижный упор и возвратные механизмы устройства. К неподвижным конструктивным компонентам — основание конструкции, упоры и стойки. Для изготовления всех конструктивных элементов используются толстостенные металлические уголки, швеллеры и металлические пластины.

Прочтите также нашу статью Как сделать забор из профнастила своими руками

Изготовление основания конструкции, стоек и упора

Основание для устройства можно смастерить из любого подручного материала. Главным требованием к этому конструктивному узлу устройства является обеспечение надежной устойчивости всей установки в процессе функционирования. Для того чтобы обеспечить максимальную устойчивость конструкции, нужно гидропресс конструировать таким образом, чтобы центр тяжести устройства располагался как можно ниже.

Для напольной разновидности конструкции, основание можно собрать из швеллеров или толстостенных уголков. При изготовлении настольного гидропресса для сооружения основы можно применить толстостенную трубу, имеющую квадратное сечение. При использовании основания в роли платформы пресса, сверху на основание потребуется произвести наваривание толстостенного листа металла. Использовать железо для конструирования можно только при толщине металла 10 мм и более.

После изготовления основания можно приступать к изготовлению следующих конструктивных элементов устройства – стоек и упора. Изготовить эти элементы можно также из подручных материалов. При определении размеров этих элементов  требуется учитывать некоторые особенности предполагаемой эксплуатации устройства.

В первую очередь требуется выяснить величину выдвижения штока, используемого в устройстве домкрата. К этому параметру требуется прибавить высоту корпуса гидродомкрата и толщину металла платформы, служащей в качестве опоры.

Упор устройства изготавливается из материала аналогичного тому, из которого изготовлены стойки приспособления. Размер упора должен быть равен ширине платформы устройства.

Соединенные воедино неподвижный упорный элемент и стойки геометрически представляют П-образный конструктивный элемент. Все конструктивные элементы соединяются в единую конструкцию при помощи сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства методом сварки вся конструкция крепится к ранее изготовленному основанию.

При сваривании всех элементов в единую конструкцию следует уделить большое внимание качеству сварных стыков, так как на них в процессе работы оказывается значительная нагрузка.
Для обеспечения надежной фиксации штока гидродомкрата на упоре рекомендуется наварить металлическое кольцо.

Устройство подвижного упорного элемента и его теххарактеристики

Подвижный упорный элемент и шток гидродомкрата являются подвижными элементами конструкции гидропресса. Движение подвижного упорного элемента осуществляется в вертикальном направлении вдоль стоек устройства.

Длина подвижного упорного элемента устройства должна быть меньше расстояния между вертикальными стойками конструкции.

К верхнему элементу упора прикрепляется корпус гидродомкрата, а к нижнему элементу прикрепляется платформа. При правильном расчете при подготовке  чертежа и точном изготовлении всех элементов в соответствии с чертежом, при выдвижении рабочего штока гидродомкрата на максимальную длину верхний и нижний элементы платформы должны между собой соприкасаться.

Для  обеспечения перемещения упорного элемента конструкции в одной плоскости применяются разнообразные технические решения. Можно просверлить в подвижном упорном элементе конструкции отверстия, через которые пропускаются направляющие в виде штырей закрепленных сваркой на основании и неподвижном верхнем упорном элементе.

При изготовлении стоек из труб перемещение подвижного упорного элемента в одной плоскости могут обеспечить спецобхваты, согнутые вокруг стоек и приваренные к боковинам упора.

Помимо этого, при использовании в качестве материала для стоек профильной толстостенной трубы в виде направляющих для подвижного упорного элемента конструкции можно применять профильную трубу, имеющую больший размер. Для этой цели в куске трубы делаются вырезы равные ширине стоек, а боковые стенки вырезов используются в качестве направляющих.

Изготовление механизма возврата

Механизм возврата в конструкции гидропресса предназначен для возвращения подвижного упора в первоначальное положение при завершении оказания давления на него. Этот механизм позволяет упростить процесс использования устройства при проведении различных технологических операций.

Изготовление возвратного механизма является несложным процессом. Для этой цели потребуется подобрать соответствующие пружины, которые работают на разжатие. Пружины должны обладать соответствующей жесткостью и длиной, чтобы их можно было применить в конструкции гидропресса. Концы пружин закрепляются при помощи спецболтов на подвижном и неподвижном упорах. В нерабочем (исходном) состоянии подвижный упор располагается в верхней части гидропресса.

Для упрощения эксплуатации конструкции можно изготовить своими руками пресс электрогидравлический. Для этого в комплексе с гидроцилиндром в конструкции пресса используется маслостанция с электроприводом. Такое устройство в значительной мере способно сэкономить средства семейного бюджета, при этом конструкция пресса по своим функциональным возможностям абсолютно ни в чем не уступает агрегатам, изготовленным в промышленных условиях.

При отсутствии навыков работы со сварочным аппаратом и токарным станком и при ограниченном объеме финансовых средств можно купить гидравлический пресс б/у промышленного изготовления.

Как сделать деревянный пресс для лепешек

Конечно, вы можете купить пресс для лепешек в магазине, но вы также можете сделать его из дерева, что гораздо интереснее. Вам понадобится только деревянная панель, две петли, клей, шурупы и немного приспособлений. Итак, вы готовы научиться делать пресс для тортильи из дерева своими руками? Давайте начнем!

Содержание

Пресс для тортильи своими руками

Для пресса для тортильи ручной работы мы использовали панель из бука. Чтобы снизить затраты, мы использовали панель размером 120 см x 30 см x 1,8 см (47,3 дюйма x 11,8 дюйма x 0,7 дюйма) и распилили ее на разные части.

Чтобы сделать тяжелый и прочный пресс, мы сделали каждый компонент из двух слоев дерева и склеили их вместе.

Вы также можете использовать более толстую панель, напр. 3 см (1,2 дюйма), 3,6 см (1,4 дюйма) или 4 см (1,6 дюйма) вместо этого и выберите однослойный пресс для тортильи, который будет работать так же хорошо.

Вместо бука можно использовать и другие породы дерева, например, дуб.

Что нужно для изготовления пресса для лепешек

Для изготовления деревянного пресса для лепешек вам потребуются следующие материалы и инструменты:

• 1 деревянная панель, мы использовали панель из бука размером 120 см x 30 см x 1,8 см (47,3 дюйма x 11,8 дюйма x 0,7 дюйма)
• 2 петли, мы использовали петли размером 40 мм x 32 мм (1,6 дюймов x 1,26 дюйма)
• Немного столярного клея
• 8 маленьких винтов для крепления петель
• 2 больших винта для крепления опорных балок к нижней панели пресса (см. рисунок с инструкциями ниже)
• 1 большой болт с соответствующей гайкой , мы использовали болт толщиной 8 мм (0,31 дюйма) и 120 мм (4,7 дюйма)
• Пильный станок или ручная пила
• Сверлильный станок для просверливания отверстия под болт
• (Электрический) Отвертка
• Наждачная бумага, шлифовальная машина или напильник (дополнительно)
• Масло для разделочных досок (например, бамбуковое масло) (дополнительно)

Пресс-материалы для тортильи

Шаг 1: Распилите деревянную панель по частям

Выпилите все части пресса для тортильи из деревянной панели, используя рисунок ниже. Измерьте и скопируйте рисунок на деревянную панель. В видео мы используем пилу, но вы также можете использовать ручную пилу.

Чертеж деревянного пресса для тортильи своими руками

Из деревянной панели вы получите следующие отдельные детали:

• Нижние доски [A]
• Верхние доски [B]
• Опорные стержни [C + D]
• Прижимная планка [ E]
• Ручка [F]

Детали пресса для тортильи

Шаг 2: Сборка деревянного пресса для тортильи

После распиливания всех отдельных частей начните собирать деревянный пресс для тортильи своими руками, выполнив следующие шаги:

1. Склейте между собой нижние доски [A]
2. Теперь склейте вместе верхние доски [B]
3. Склейте две опорные планки [C + D], которые используются для удержания ручки
4. Затем склейте вместе ручку [ F]
5. Приклейте прижимную планку поверх верхней доски [E]
6. Подождите, пока клей затвердеет
7. Если детали не подходят идеально, вы можете использовать наждачную бумагу, шлифовальную машину или напильник, чтобы сделать все стороны равные (дополнительно)
8. Соедините нижнюю доску [A] и верхнюю доску [B] с помощью 2 петель на передней стороне досок.
9. Просверлите отверстия в опорных стержнях [C + D] и ручке [F]
10. Соедините два опорных стержня [C + D] и рукоятку [F] с помощью болта и гайки
11. Приклейте прижимную планку [E] в верхней части верхней доски [B]
12. Соедините два опорных стержня [C + D] с обратной стороной нижней доски [A] с помощью клея и двух винтов масло для разделочной доски (например, бамбуковое масло) (по желанию)

Шаг 3: Наслаждайтесь прессом для тортильи ручной работы

После того, как вы закончите пресс для тортильи, он готов к использованию. С помощью этого пресса для тортильи можно приготовить несколько простых рецептов, например:

• Кукурузные лепешки
• Хрустящие чипсы из тортильи
• Хрустящие хрустящие кукурузные тако

Рецепты использования пресса для тортильи

29 во всех рецептах лепешек, с которыми вы можете использовать:

• Кукурузные лепешки
• Рисовые лепешки
• Мучные лепешки
• Лепешки из маниоки
• Кето-лепешки

Пресс для лепешек прост в использовании. Вы также будете удивлены, узнав, сколько еще вещей можно сделать с помощью пресса для тортильи.

Надеюсь, вам понравится!

Если вы делаете свой собственный деревянный пресс для тортильи своими руками и у вас есть вопросы или вы хотите поделиться своей работой, дайте мне знать, оставив комментарий ниже или отметив @thetortillachannel в Instagram.
