Подключение радиатора Zehnder

Для подключения радиаторов Zehnder к трубам системы отопления можно использовать различные варианты подсоединения — свыше 35 вариаций боковой, нижней и даже верхней подводки.

Наиболее традиционными и распространенными, для трубчатых радиаторов Zehnder, являются варианты боковой односторонней или диагональной подводки, простая нижняя подводка и нижнее подключение со встроенным термовентилем (Completto). В последнем случае радиатор имеет в своей конструкции встроенную термовентильную вставку.

При установке радиатора рекомендуется выдерживать следующие расстояния:

от пола до радиатора – 70-150 мм;
от нижней поверхности подоконных панелей до радиатора – не менее 50 мм;
от поверхности стен до радиатора – 30-50 мм.

Каждый вариант подключения имеет свой индивидуальный номер. Его необходимо указывать при заказе радиатора.

На всех схемах подсоединения ниже, встречаются следующие обозначения:

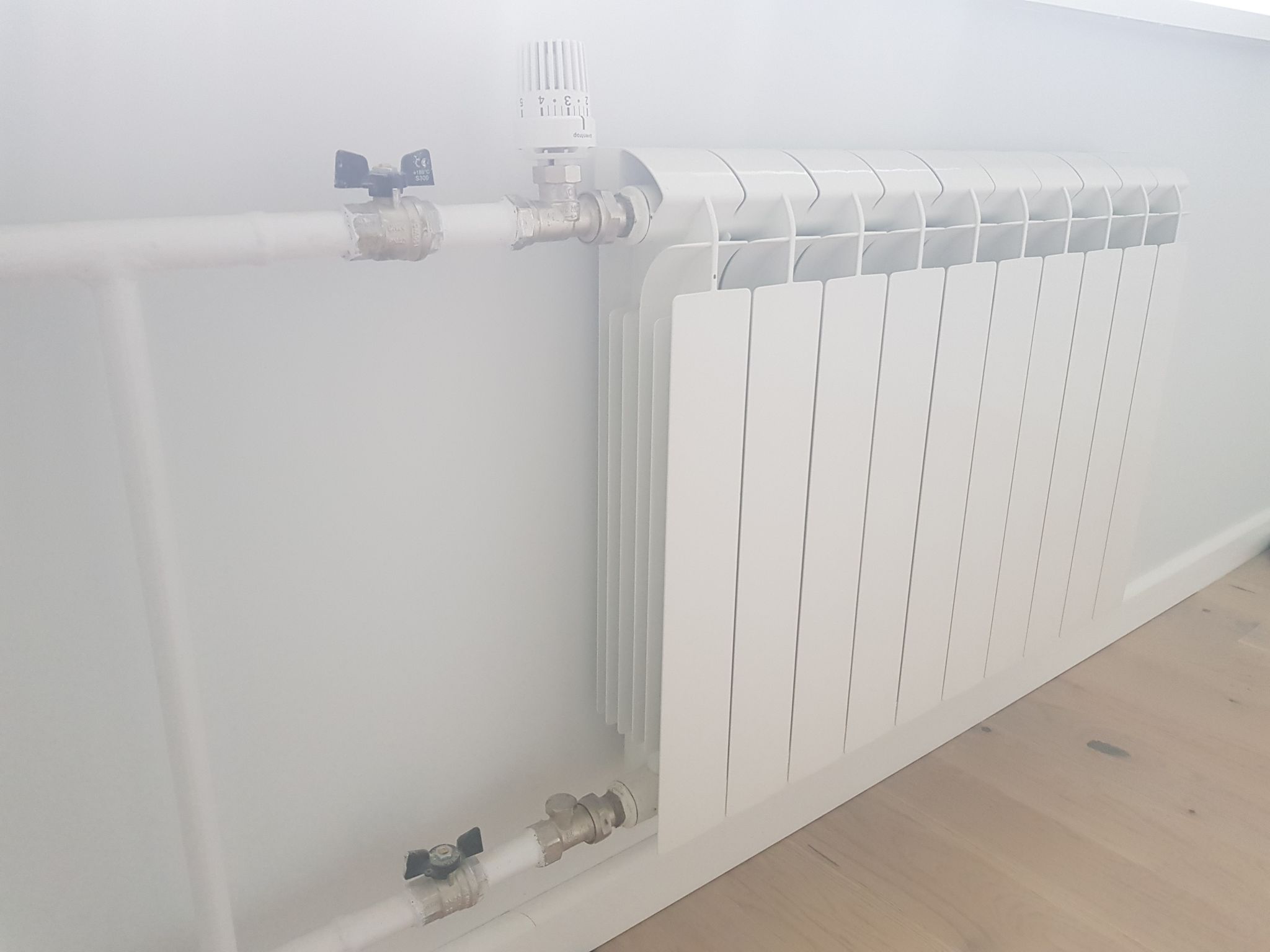

Боковое подключение радиаторов Zehnder

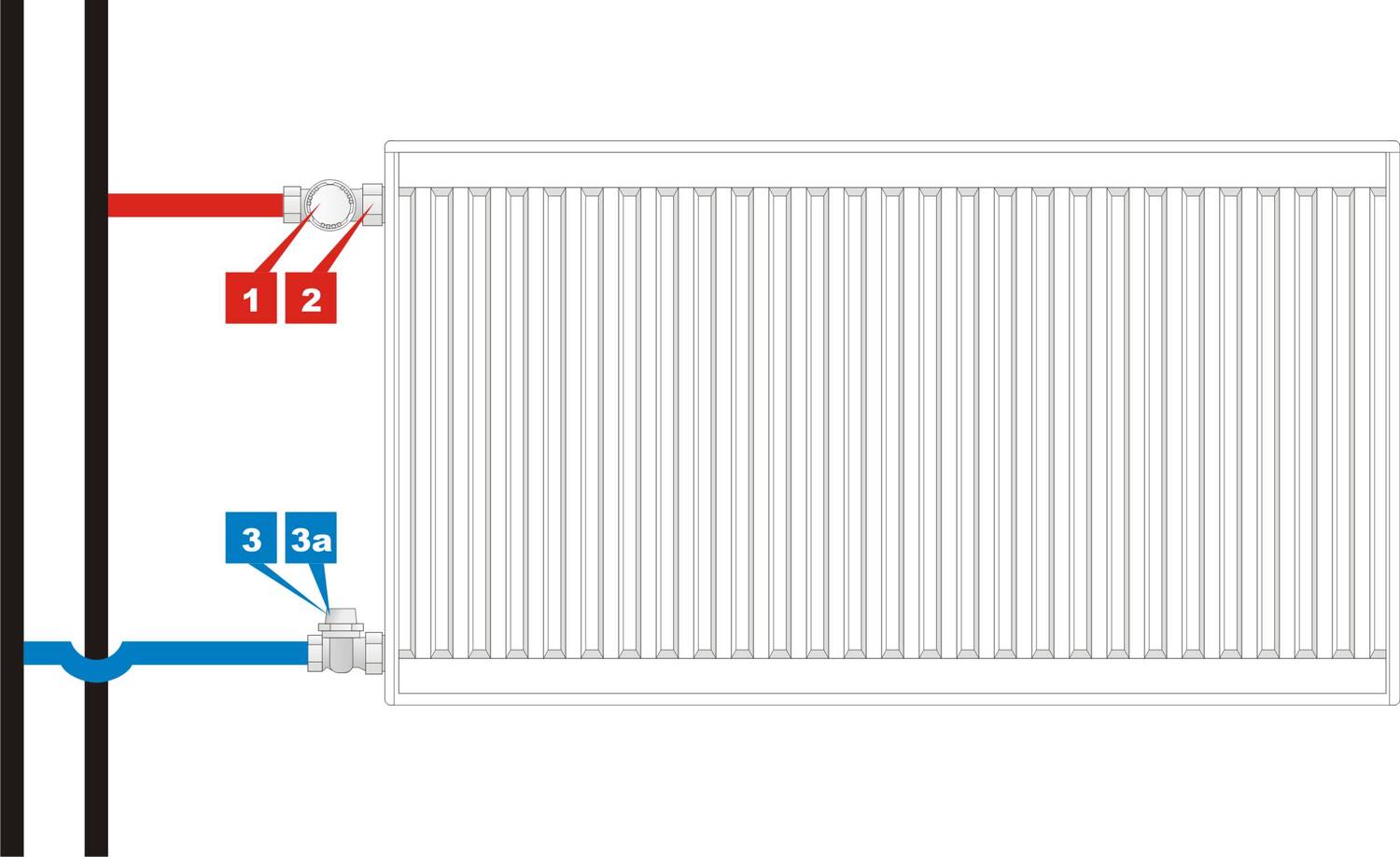

Этот тип подсоединения предполагает вход подающей линии и выход обратки — по бокам отопительного прибора. Он может быть организован как по одной стороне, так в диагональном исполнении.

Стандартный диаметр подсоединения в радиаторе — 1/2 «, внутренняя резьба.

Под заказ возможно изготовить следующие диаметры подключения с внутренней резьбой — 1/4 «, 3/8 «, 3/4 «, 1» или 5/4 «.

Основные стандартные схемы бокового подключения радиаторов Zehnder и их номера.

Все дополнительные возможные варианты бокового подсоединения

Для радиаторов Зендер высотой от 1200 до 3000 мм, можно заказать боковое одностороннее (слева № 2270 или справа № 6610) подключение с фиксированным межосевым расстоянием — 500 мм, 600, 619, 700, 800, 819 или 900 мм.

Такое подсоединение возможно к одно- или двухтрубной системе отопления. Диаметр — 1/2′ внутрення резьба.

В зависимости от глубины радиатора и числа трубок в глубину, верхний патрубок для входа горячей воды расположен: при 2-х трубчатом радиаторе — в первой лицевой секции (как показано на фото ниже), при 3-х трубчатом — в средней секции (во второй лицевой), при 4-х трубном — во второй лицевой секции.

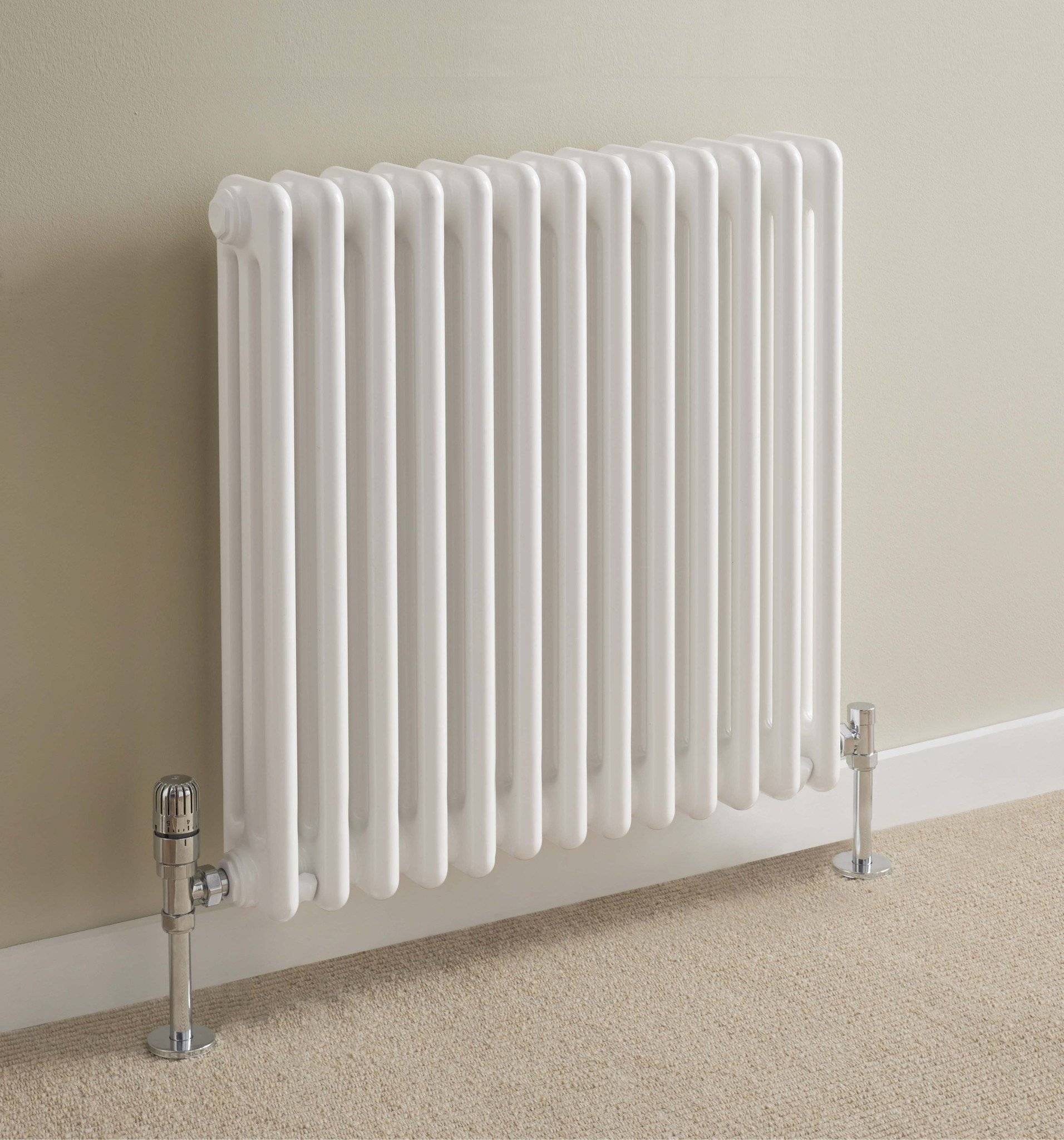

Нижнее подключение радиаторов Zehnder без встроенного термовентиля

При простом нижнем подсоединении в конструкции радиатора нет термовентильной вставки. Поэтому регулировать теплоотдачу прибора невозможно.

Стандартный диаметр подсоединения у радиатора — 1/2 «, внутренняя резьба.

При рядом расположенном (сдвоенном) входе/выходе воды — межосевое расстояние — 50 мм.

При разнесенном, межосевое расстояние — длина радиатора минус 42 мм (по 21 мм с каждой стороны).

Подключение по центру возможно только при четном количестве секций.

Ниже представлены различные схемы простого нижнего подсоединения радиаторов к трубам системы отопления.

Нижнее подключение радиаторов Zehnder со встроенным термовентилем. Вариант Completto.

Радиатор Zehnder со встроенной термовентильной вставкой (термовентилем) имеет возможность, при последующей покупки термоголовки (термостата), регулировки теплоотдачи. Тем самым можно регулировать температуру воздуха в помещении.

Размещение термоголовки, в зависимости от номера подключения, может быть организовано как в верхней, так и в нижней части прибора.

Стандартный диаметр подсоединения у радиатора — 1/2 «, внутренняя резьба.

При рядом расположенном (сдвоенном) входе/выходе воды — межосевое расстояние — 50 мм.

При разнесенном входе/выходе, межосевое расстояние равно длине радиатора минус 42 мм.

Подключение по центру возможно только при четном количестве секций в радиаторе.

В заключении приведем достаточно редко встречающиеся схемы подсоединения стальных трубчатых радиаторов Зендер, но завод производитель может выполнить и их.
