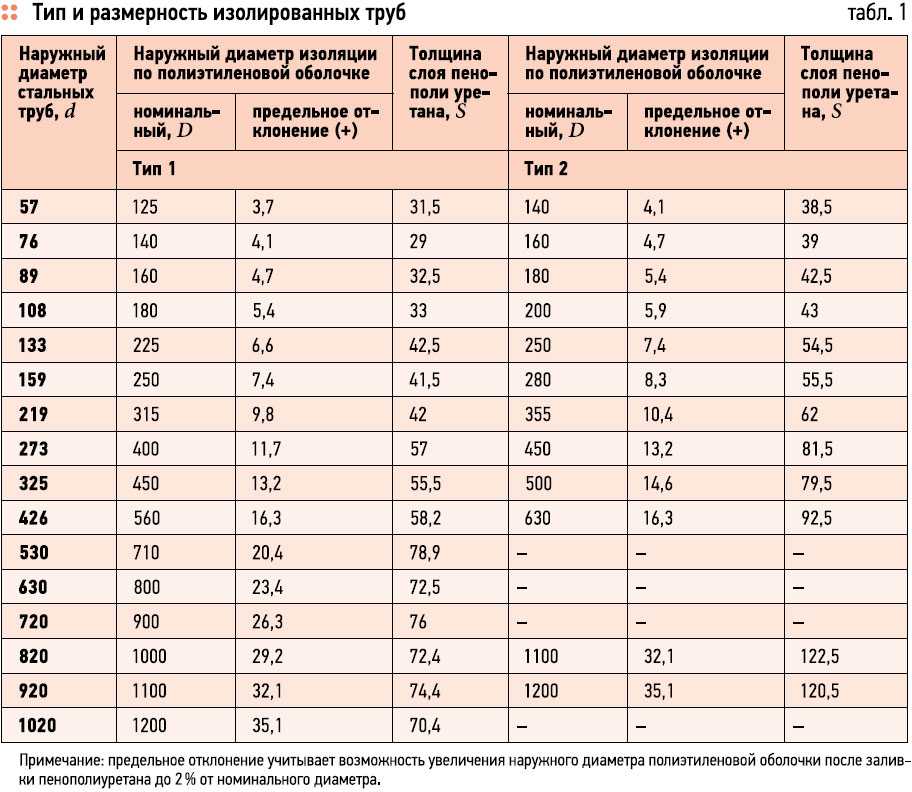

    Таблица соответствия условного прохода стальных труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб
    Условный проход трубы Dy, мм Диаметр резьбы G», дюйм Наруженный диаметр трубы Dn, мм
    ВГП ЭС, БШ Полимерная
    10 3/8″ 17 16 16
    15 1/2″ 21. 3 20 20
    20 3/4″ 26.8 26 25
    25 1″ 33.5 32 32
    32 1 1/4″ 42.3 42 40
    40 1 1/2″
    48
    45 50
    50 2″ 60 57 63
    65 2 1/2″ 75. 5
    76
    75
    80 3″ 88.5 89 90
    90 3 1/2″ 101.3 - -
    100 4″ 114
    108
    110
    125 5″ 140 133 125
    150 6″ 165 159 160
    160 6 1/2″ - 180 180
    200 - - 219 225
    225 - - 245 250
    250 -
    -
    273 280
    300 - - 325 315
    400 - - 426 400
    500 - - 530 500
    600 - - 630 630
    800 - - 820 800
    1000 - - 1020 1000
    1200 - - 1220 1200


    ВГП — трубы стальные водоводогазопроводные ГОСТ 3263-75
    ЭС — трубы стальные электросварные прямошовные ГОСТ 10704-91
    БШ — трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, ГОСТ 8731-74 (от 20 до 530 мм)



    ISO дюйм ISO мм SMS мм DIN мм Ду
    1/8 10,30     5
    1/4 13,70 6,35   8
    3/8
    17,20
    9,54 12,00 10
    1/2 21,30 12,70 18,00 15
    3/4 26,90 19,05 22 (23) 20
    1/2 33,70 25,00 28,00 25
    1 1/4 42,40 31,75 34 (35) 32
    1 1/2 48,30 38,00 40 (43) 40
    2 60,30 50,80 52 (53) 50
    2 1/2 76,10 63,50 70,00 65
    3 88,90 76,10 84 (85) 80
    4 114,30 101,60 104,00 100
    5 139,70 129,00 129,00 125
    6 168,30 154,00 154,00 150
    8 219,10 204,00 204,00 200
    10 273,00 254,00 254,00 250

    ➨ Таблица соответствия наружных диаметров стальных и полимерных труб — Armashop.

    ua

    23 сентября 2021

    Условный проход Ду, DN Диаметр резьбы G в дюймах Наружный диаметр трубы dн, мм
        DIN/EN водогазопроводная электросварная ПЭ, ПП, ПВХ
    10 3/8″ 17,2 17 16
    15 1/2″ 21,3 21,3 20 16
    20 3/4″ 26,9 26,8 26 20
    25 1″ 33,7 33,5 32 35
    32 1 1/4″ 42,4 42,3 42 32
    40 1 1/2″ 48,3 48 45 40
    50 2″ 60,3 60 57 50
    65 2 1/2″ 76,1 75,5 76 63
    80 3″ 88,9 88,5 89 75
    90 3 1/2″ 101,6 101,3 102 90
    100 4″ 114,3 114 108 110
    125 5″ 139,7 140 133 125
    150 6″ 168,3 165 159 140
    160 6 1/2″ 177,8 180 160
    200 8″ 219,1 219 180
    225 9″ 244,5 245 225
    250 10″ 273 273 250
    300 12″ 323,9 325 315
    400 16″ 406,4 426 400
    500 20″ 508 530 500
    600 24″ 609,6 630 630
    800 32″ 812,8 820 800
    1000 40″ 1016 1020 1000
    1200 48″ 1219,2 1220 1200



    Диаметр условного прохода — это условный диаметр Ду или номинальный DN, основная размерная характеристика труб, деталей трубопроводов и запорной арматуры, условно выражена в миллиметрах или в дюймах (для резьбовых соединений).

    Эта величина не равна наружному или внутреннему диаметру, не имеет конкретной единицы измерения и указывается, например, как Ду 50 или DN 50. Условный проход примерно соответствует диаметру просвета присоединяемого элемента трубопровода. Т.е. это усредненное значение, принятое для удобства заказа трубопроводной арматуры и подобных изделий.

    Наружный диаметр dн — измеряется в миллиметрах и регламентируется действующими стандартами (ГОСТ, DIN и тп.).



    Смотрите таблицу соответствия наружных диаметров стальных труб для стандартов DIN, SMS, ISO, ГОСТ

    Поделиться

    Твитнуть

    Pinterest

    Telegram

    Viber

    Поделится

    Таблицы преобразования размеров труб — поставка Rite Steel Inc.

    Наружный и номинальный размеры труб

    Н.

    Д. И НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ

    НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ НАРУЖНЫЙ ДИАМЕТР (дюймы)
    1/2″ 0,840
    3/4″ 1.050
    1″ 1,315
    1-1/4″ 1,660
    1-1/2″ 1.900
    2″ 2,375
    2-1/2″ 2,875
    3″ 3.500
    3-1/2″ 4.000

    Трубки измеряются ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫМ ДИАМЕТРОМ), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1/4″).

    Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя он связан с внешним диаметром, он существенно отличается. Например, размер трубы 1-1/2″ на самом деле имеет внешний диаметр 1,9 мм.″ НЕ 1,5″. В таблице ниже указаны перекрестные ссылки номинального размера ТРУБЫ с ее фактическим наружным диаметром.

    Для размеров от 1/8 до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от фактического внутреннего диаметра. Ранние производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они убирали излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

    Для размеров более 12 дюймов NPS соответствует фактическому наружному диаметру. Для каждого номинального размера трубы внешний диаметр (НД) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (внутренний диаметр).

    Диаграмма справа показывает взаимосвязь между NPS и диаметром.

    ТОЛЩИНА СТЕНКИ И ТАБЛИЦА ТРУБ

    Датчик Диапазон толщины (дюймы) Типовое значение (дюймы)
    22 от 0,025 до 0,029 0,028
    20 от 0,031 до 0,035 0,035
    19 от 0,038 до 0,042 0,042
    18 от 0,044 до 0,049 0,049
    17 от 0,053 до 0,058 0,058
    16 от 0,060 до 0,065 0,065
    15 от 0,066 до 0,074 0,072
    14 от 0,075 до 0,085 0,083
    13 от 0,087 до 0,097 0,095
    12 от 0,101 до 0,111 0,109
    11 от 0,112 до 0,122 0,120
    10 от 0,126 до 0,136 0,134
    9 от 0,140 до 0,150 0,148
    8 от 0,157 до 0,167 0,165
    7 от 0,175 до 0,185 0,180

    Толщина стенки трубы измеряется в дюймах (0,0035″) или по стандартному калибру от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки. Вы можете видеть на диаграмме справа, что не все 12 Gauge допускают толщину от 0,101 до 0,111. Типичное значение, которое не является промежуточным, используется для расчета свойств сечения.

    Опять же, толщина стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
    Стандартная стенка (STD)
    Сверхпрочная стенка (XS), иногда называемая сверхтяжелой стенкой (XH)
    Двойная сверхпрочная стенка (XXS), иногда называемая двойной сверхпрочной стенкой (XXH)

    Для целей стандартизируя размеры труб, Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номера спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для 1000-кратного отношения давления к напряжению.

    Номера спецификаций из нержавеющей стали от Schedule 5S до Schedule 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации идентифицировало его как относящееся к нержавеющей стали.

    Определенные отношения существуют между традиционными обозначениями STD, XS и XXS, номерами спецификации ANSI и фактической толщиной стенки. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах выше 10 дюймов STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера таблицы, но в размерах до 6 дюймов XXS имеет толщину стенки в два раза больше, чем XS. Классы нержавеющей стали 40S и 80S идентичны обозначениям углеродистой стали Std и XS, соответственно, до 12 дюймов.

    Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке не должна превышать указанную номинальную толщину стенки не более чем на 12 1/2%. Это означает, что минимальная стенка, в 0,875 раза превышающая номинальную стенку, может применяться для проката из обычной прокатной стали.

    На следующей диаграмме показано соотношение различных размеров и спецификаций NPS и фактического наружного диаметра и толщины стенки.

    НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ Внешний диаметр СЧ. 5 СЧ. 10 СЧ. 40 СЧ. 80
    1/2″ 0,840 0,065 0,083 0,109 0,147
    3/4″ 1.050 0,065 0,083 0,113 0,154
    1″ 1,315 0,065 0,109 0,113 0,179
    1-1/4″ 1,660 0,065 0,109 0,140 0,191
    1-1/2″ 1.900 0,065 0,109 0,145 0,200
    2″ 2,375 0,083 0,109 0,154 0,218
    2-1/2″ 2,875 0,083 0,120 0,203 0,276
    3″ 3. 500 0,083 0,120 0,216 0,300
    3-1/2″ 4.000 0,083 0,120 0,226 0,318
    4″ 4.500 0,083 0,120 0,237 0,337

    Наружный и номинальный диаметр трубы

    Таблицы перевода труб из DN в дюймы и миллиметры

    Рынок импорта труб в настоящее время варьируется от Европы, Америки до Азии, поэтому стандарты измерения будут разными. Понимание таблицы преобразования размеров труб (трубы из нержавеющей стали, стальные трубы, пластиковые…) поможет пользователям не путаться в единицах измерения. Давай, давайте познакомимся с Dai Duong в этой статье в автономном режиме.

    Nội dung chính

    • Понятие единицы измерения
      • Что такое DN?
      • Что такое дюйм?
      • Что такое «Фи»?
      • Толщина стенки
    • Инструкция по переводу номинального диаметра трубы в миллиметры и дюймы
      • Для труб с DN6 – DN90 или от 1/8” — 3½”:
      • Для труб с DN100 – DN200 или от 4 ” до 8”:
      • Для труб с DN250 – DN600 или от 10” до 24”:
      • Почему необходимо знать преобразование номинального размера трубы

    Понятие единицы измерения

    Если пластиковая труба измеряется внешними размерами, то металлическая труба измеряется внутренними размерами.

    В настоящее время во Вьетнаме общепринятыми единицами измерения являются DN, Inch, Phi. Некоторые трубы имеют эту единицу измерения как NPS (номинальный размер трубы), если труба из Северной Америки. Но НПВ не так популярны во Вьетнаме, как другие.

    Что такое DN?

    DN — номинальный размер трубы, английское название — Diametre Nominal. DN — это система, соответствующая международным стандартам качества ISO, поэтому они обычно используются во многих типах труб, таких как водопроводные трубы, системы газопроводов, бытовые канализационные системы и здания.

    Что такое дюйм?

    Единица измерения длины, используемая в Северной Америке (США и Канада). Во Вьетнаме также принято использовать дюймы для измерения длины или толщины трубы. Однако производители часто переводят дюймы в миллиметры — общепринятую единицу измерения во Вьетнаме для удобства работы. Дюймы обозначаются ”

    Вы можете использовать эту формулу для преобразования дюймов в миллиметры: 1 дюйм = 25,4 мм

    Или перейдите на https://www. metric-conversions.org/en/chieu-dai/inch- sang-milimet.htm для правильного поиска.

    Что такое «Фи»?

    «Phi» — номинальный наружный диаметр. Если страны Европы измеряют трубы по DN, то во Вьетнаме в качестве единицы измерения диаметра трубы часто используется «Phi».

    Phi, обозначается как Φ (заглавные буквы) и φ (строчные буквы), в миллиметрах (мм). В метрической системе миллиметры эквивалентны 1/1000.

    Формула для преобразования дюймов в миллиметры: мм = дюймы / 0,039370

    Толщина стенки

    Толщина стенки трубы (График), единица измерения мм — индекс, который часто прикрепляется к DN для наиболее точного преобразования размера трубы. Толщина стенки трубы на доске преобразования обозначается аббревиатурой SCH или SCHED. В зависимости от разных стандартов СЧ имеет разную толщину.

    Инструкция по переводу номинального диаметра трубы в миллиметры и дюймы

    Некоторые распространенные ошибки потребителей, такие как: «DN21 — это Φ21» или «Φ21, наружный диаметр должен быть равен 21 мм». Однако при различных стандартах производства фактический диаметр также будет отличаться. Обычно производители имеют точные таблицы пересчета размеров труб, а также стандарты производства труб.

    Чтобы преодолеть эту катастрофическую путаницу, следующая таблица преобразования размеров труб (соответствующая некоторым общепринятым стандартам, таким как ASTM, ASME, A106, API 5L, A53, A312…) будет очень полезна как производителям, так и потребителям:

    Для труб с DN6 – DN90 или от 1/8” — 3½”:

    Для труб с DN100 – DN200 или от 4” до 8”:

    Для труб с DN250 – DN600 или от 10” на 24”:

    Зачем нужно знать перевод номинальных размеров труб

    Таблица преобразования размеров труб облегчает сотрудникам компании работу с производителем благодаря специфическим параметрам, которые популярны в металлической трубе рынка в стране и мире.

    Механическая промышленность всегда нуждается в почти абсолютной миллиметровой точности, потому что «один дюйм неверный, одна миля потеряна».
