Труба полипропиленовая размеры: таблица диаметров

Автор Монтажник На чтение 2 мин Просмотров 15.3к. Обновлено 05.12.2020

Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.

Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.

Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.

Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

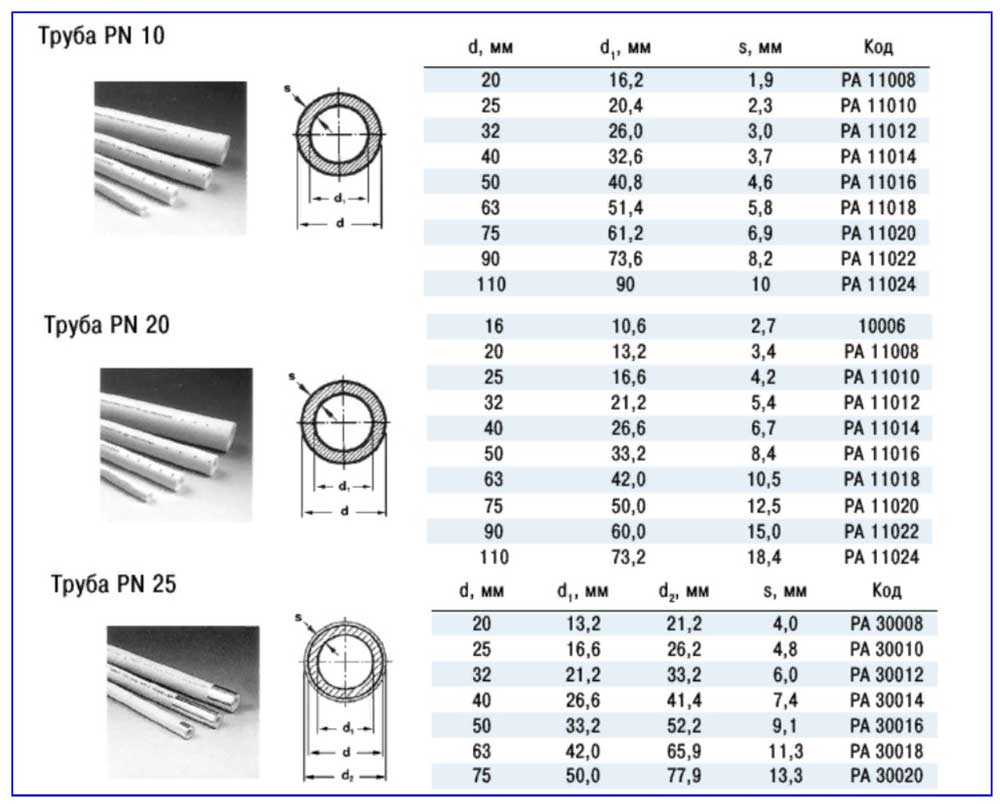

Труба полипропиленовая PN10, PN20 размеры:

Труба полипропиленовая для воды

PN 20 Размер, мм	D, мм	S, мм	d, мм	PN 10 Размер, мм	D, мм	S, мм	d, мм
16х2,7	16	2,7	10,6	—	—	—	—
20х3,4	20	3,4	13,2	20х1,9	20	1,9	16,2
25х4,2	25	4,2	16,6	25х2,3	25	2,3	20,4
32х5,4	32	5,4	21,2	32х3,0	32	3,0	26,0
40х6,7	40	6,7	26,6	40х3,7	40	3,7	32,6
50х8,4	50	8,4	33,2	50х4,6	50	4,6	40,8
63х10,5	63	10,5	42,0	63х5,8	63	5,8	51,4
75х12,5	75	12,5	50,0	75х6,9	75	6,9	61,2
90х15,0	90	15,0	60,0	90х8,2	90	8,2	73,6
110х18,4	110	18,4	73,2	110х10	110	10,0	90,0

Армированная полипропиленовая труба PN25 размеры:

Труба полипропиленовая армированная

D, мм	D1, мм	D2, мм	S, мм
20	13,2	21,2	4,0
25	16,6	26,2	4,8
32	21,2	33,2	6,0
40	26,6	41,4	7,4
50	33,2	52,5	9,1
63	42,0	65,9	11,3
75	50,0	77,9	13,3

таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
запорных элементов;
заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
Плавление при температуре 160 – 170° С;
Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
Достаточная прочность, выдерживающая давление 10 – 25 атм.;
Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потока

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

16 – 20 мм, если будет монтироваться до 4 радиаторов;
20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
32 – 40 мм при мощности 12– 19 кВт;
изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
максимальный радиус изгиба, зависящий от диаметра ПП труб;
монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
Aquatherm. Экологически безопасная продукция;
Wefatherm. Изделия, армированные алюминием;
Rehau;
Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
Pilsa.

Отзыв о продукции Kalde:
Подробнее: https://otzovik.com/review_1591246.html.

Отзыв о продукции Политэк:
Подробнее: https://otzovik.com/review_2446181. html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

размеры, классификация, особенности установки и сфера применения

Полипропиленовые трубы используются преимущественно с целью установки водопроводных сетей в домах. Благодаря техническим характеристикам, их можно применять для прокладки трубопровода горячей воды и отопительных систем.

Сегодня мы расскажем, что представляют собой такие трубы, какие существуют оптимальные размеры пропиленовых труб, их длина и другие параметры.

Классификация полипропиленовых труб

При покупке трубных изделий для установки всевозможных систем, нужно обращать внимание не только на длину, размер и технические характеристики, но прежде всего на маркировку изделия. Пропиленовые изделия имеют разную маркировку и отличаются друг от друга в плане свойств. Например, некоторые модели не могут работать при высокой температуре и повышенном давлении.

Поэтому, перед тем как купить полипропиленовую трубу нужной длины и размера, определитесь, для каких целей она вам нужна и в каких условиях вы будете ее применять. По маркировке полипропиленовые изделия подразделяются на такие модели:

PN 10 – изделия с такой маркировкой могут применяться при давлении максимум в 10 атмосфер. Также их можно использовать для транспортировки теплоносителя при температуре максимум 45 градусов, также допускается применение в трубопроводе с холодной водой. Стоимость таких моделей минимальная;
PN 16 можно применять при давлении до 16 атмосфер включительно, а рабочая температура допускается до 60 градусов;
PN 20 – такие модели применяются в отопительных системах, температура теплоносителя может достигать 95 градусов, а давление – 20 атмосфер соответственно. Подходят для систем централизованного отопления;
PN 25 – наиболее прочные полипропиленовые трубы, отличаются тем, что оснащены армированным слоем на основе алюминиевой фольги. Можно увеличить рабочее давление до 25 атмосфер, а максимальная температура составляет 95 градусов. При правильной установке они не поддаются тепловой деформации. Именно такого класса изделия чаще всего используются в системах отопления и горячего водоснабжения.

Также выбирая изделия того или иного класса, а также определяясь с размером полипропиленовых труб и их длиной, не забывайте правильно подбирать фитинги и запорную арматуру, чтобы система не давала сбой.

Преимущества полипропиленовых труб перед стальными

В последнее время конструкции из полипропилена все чаще стали вытеснять классические стальные. Перед последними они имеют такие преимущества:

трубы из полипропилена не подвергаются коррозии. Это значительно увеличивает срок их эксплуатации и превышает срок использования металлических конструкций;
материал почти целиком исключает возможность отложений внутри трубных стенок извести и солей. Внутреннее сечение почти не меняется на протяжении всего срока применения изделия;
цена на полипропиленовые конструкции значительно ниже изделий из металла и прочих материалов. Также они экономны в плане эксплуатации, не требуют покраски, а ремонт можно выполнять без дорогостоящего оборудования;
на трубах данного вида применена технология диффузной сварки, что позволяет получать неразъемный тип соединений с высокой прочностью. Монтаж конструкции очень прост, единственное, что нужно соблюдать нужную температуру при сварке изделий с разным диаметром;
полипропиленовые трубы можно применять для транспортировки теплоносителей в условиях, когда потеря энергии должна быть минимальной. Так, материал имеет низкую теплопроводность, а температура на входе и выходе системы практически одинакова.

Сфера применения полипропиленовых труб

Трубопроводы на основе труб из полипропилена устанавливаются для таких задач, как:

транспортировка химических веществ, включая агрессивные, поскольку полипропилен не вступает в реакцию с большинством соединений;
применение в линиях транспортировки сжатого воздуха;
установка в системах орошения и мелиорации, аналогично на основе данных конструкций делают и дренажные системы;
установка в системах водоснабжения и отопления домов и квартир.

Размеры полипропиленовых труб

Очень важно при выборе труб правильно подобрать их диаметр и длину. Например, диаметр конструкций зависит от стандартизации. А размерный ряд в этом отношении, независимо от производителя, всегда одинаковый. Самая тонкая труба из полипропилена имеет диаметр 16 мм, а максимальный диаметр – 110 мм соответственно. Такой ряд размеров используется для труб, которые применяются для домов, а если вы применяете полипропиленовые трубы в подземных коммуникационных коллекторах, то их максимальный диаметр может составить и 1200 мм.

Другой важный параметр размеров труб – это толщина стенок. Наружный и внутренний диаметр друг от друга отличаются, при этом внутренний также называют проходным, поскольку именно он способен обеспечить определенный объем, который проходит по трубам в течение того или иного времени. Так, толщина стенок трубы зависит от таких факторов:

наружный диаметр;
производитель.

Что же касается длины таких труб, то она всегда стандартная – это 6000 мм. Если она, меньшей длиной, считается отходом или нарезкой.

Правила выбора труб из полипропилена

Чтобы сделать правильный выбор в пользу той или иной модели, учтите следующее:

предельно допустимое давление. Если вы планируете применять изделие исключительно для бытовых нужд, то вам подойдет любая модель, кроме PN10. Она имеет тонкие стенки и срок службы ее не слишком большой;
диаметр нужно выбирать в зависимости от характеристик вашей трубопроводной системы. Для квартирной разводки нужно брать конструкцию диаметром 20 или 25 мм, для стояков выбирайте трубу диаметром 32 или 40 мм, а вот более толстые конструкции предназначены для магистральных трубопроводов, которые расположены в подвалах;
максимальная температура. В данном случае все зависит от транспортируемого теплоносителя и его типа. Так, одни модели предназначены для холодной воды, другие для горячей, а некоторые только для отопительных систем;
коэффициент температурного расширения диктует выбор способа прокладки горячего трубопровода. Например, модель PN20 открытым методом прокладывать нельзя, поскольку при температурном расширении она изгибается и портит весь интерьер. Открытым методом можно прокладывать лишь конструкцию, которая армирована алюминием или стекловолокном.

Особенности установки труб из полипропилена

Чаще всего изделия из полипропилена соединяют посредством диффузной сварки. При ней материалы конструкций взаимопроникают друг в друга по расплавленным краям. Для такой сварки следует применять трубы, которые сделаны из одного и того же материала. Долговечность полученной структуры может гарантировать качественно сделанный шов.

При сварке помните следующее:

перед началом сварочных работ трубу следует обрезать до требуемых размеров строго под прямым углом;
аппарат для сварки установите на паечный режим при температуре в 260 градусов;
перед сваркой почистите поверхность конструкции, потом обезжирьте ее растворителем;
если труба армирована алюминием, то перед работой ее конец нужно очистить от алюминия специальным приспособлением;
после сварки зафиксируйте оба соединительных конца и оставьте конструкцию в таком положении примерно на пять минут.

Продолжительность прогрева конструкции зависит как от диаметра, так и ее толщины. А вот время сварки и ширина полученного шва зависят от диаметра, состава конструкции и прочих ее характеристик.

Итак, давайте приступим непосредственно и самому монтажу. Он состоит из таких действий:

составьте подробную схему и отметьте на ней все фильтры, краны, уголки и тройники. Также при планировании монтажа учтите максимально допустимую температуру давления на трубу;
соберите элементы теплопровода или водопровода в целостную структуру;
проведите сварочные работы, удерживая в руках соединяемые друг с другом элементы в горизонтальном положении. Если они небольшие, это можно сделать самому, а вот для более сложного монтажа лучше выбирать вертикальную пайку.

При установке полипропиленовых труб помните следующее:

после пайки или сварочных работ проверьте наличие «запаек», которые уменьшают просвет. Если они есть, от них нужно сразу же избавиться. Как правило, они появляются в отопительных конструкциях с малым диаметром;
если изделия будут размещаться не в стене, то крепления для их поддержки нужно размещать через каждые 40 или 50 см;
если на конце трубы имеется резиновый уплотнитель, их можно вставлять друг в друга вручную.

Как вы поняли, очень важно не только правильно установить полипропиленовые конструкции для корректной работы системы отопления, но и правильно их выбрать в зависимости от того, как вы планируете их использовать. Помните, что труба полипропиленовая размер которой с неправильной маркировкой может лишь спровоцировать ненужные проблемы, а это крайне нежелательно.

Оцените статью: Поделитесь с друзьями!

Диаметры полипропиленовых труб для отопления: таблица и расчет

В современных строительных технологиях всё реже наблюдаем применение для монтажа магистралей труб из ставших привычными металлов. Сегодня всё чаще переходят на использование полимерных материалов. Например, для прокладки канализации их используют из ПВХ, а для систем отопления – пропиленовые. Они гораздо качественнее, долговечнее и эффективнее, чем металлические изделия.

Пропиленовые трубы применяют в следующих областях:

Системы центрального отопления;
Холодное водоснабжение;
Горячее водоснабжение;
Котельные;
Водяной пол с обогревом;
Стояки;
Системы орошения в сельском хозяйстве;
Транспортировка сжатого кислорода и химрастворов.

Классификация труб из полипропилена

Классификация полипропиленовых труб выделяет следующие разновидности:

армированные алюминием. Алюминий может быть в виде сплошного листа, несплошного, может быть гофрированным. Армирование может выполняться как по внешнему краю, так и по середине изделия. Соединение с алюминием существенно повышает их стабильность работы и прочность;
армированные стекловолокном. Армирование выполняется по серединному слою;
армированные композитом. Армирование выполняется композитом, включающим в себя пропиленовые составляющие и стекловолокно. Это помогает сделать лучше свойства этих изделий для использования в системах отопления.

Данная классификация уже сама по себе даёт представление о том, чем пропиленовые изделия лучше стальных.

Основные характеристики полипропиленовых труб

Пропиленовые изделия стали так популярны и востребованы в монтаже систем отопления в современном строительстве, благодаря совокупности своих эксплуатационных характеристик. Рассмотрим подробнее эти характеристики:

Отличная износостойкость изделий, благодаря их многослойной структуре;
Они не поддаются коррозии, что даёт возможность не тратить ресурсы на их окрашивание;
Высокая стойкость к гниению и разрушению;
Маленькая масса, что упрощает их транспортировку;
Отсутствие вибрации при движении жидкости в них и маленькое гидравлическое сопротивление;

Герметичность;
Защищённость от блуждающих токов;
Стойкость к высоким и низким температурам;
Устойчивость против химичского и механического разрушения;
Нетоксичность и экологичность;
Отсутствие благоприятных условий для возникновения бактерий, микроорганизмов, а также накипей и минеральных отложений;
Простота и удобство в монтаже и эксплуатации;
Доступная цена;
Универсальность;
Долговечность и гарантия не менее 50 лет службы.

Благодаря всем вышеперечисленным свойствам пропиленовыетрубы широко используются в современных строительных технологияхдля прокладки магистралей и систем подачи воды. Ввиду заявленной долговечности и гарантированного длительного срока службы, их можно проводить в виде как открытой, так и закрытой прокладки, а также прокладки по стенам.

Следует учесть, что заявленный производителями длительный срок службы этих изделий может существенно сократиться, если температура и давление жидкости не соответствуют нормам. Они могут выдерживать большое давление, но при низкой температуре. Либо наоборот – высокую температуру при низком давлении. Высокая температура при высоком давлении приведут к значительному снижению срока службы изделия.

Размеры полипропиленовых труб для отопления

Пропиленовые трубы имеют разные размеры в зависимости от тех участков, где их применяют. Основной характеристикой является диаметр. Различают внутренний диаметр и внешний. Внешний диаметр зависит от гидродинамических расчётов участка, где планируется использование данного изделия.

Рассмотрим, какие диаметры применяются для решения различных задач в строительстве:

Большие диаметры свыше 200 мм применяются при строительстве больших объектов – магазинов, гостиниц, торговых центров, больниц, где планируется большое количество людей;
Диаметры в диапазоне от 20 до 32 мм используют для строительства небольшого здания или частногодома. Их удобно прокладывать, придавая необходимую форму;

Для горячего водоснабжения применяется диаметр 20 мм, а для монтажа стояков – 25 мм;
Для монтажа водяного пола с подогревом используют изделия, диаметр которых составляет 16-18 мм. Они легко гнутся, принимая необходимую форму укладки системы;

Ниже приведённая таблица покажет взаимозависимость различных параметров у таких изделий:

Размеры полипропиленовых труб для отопления частного дома

Рассчитать размеры полипропиленовой трубы для любого дома поможет специальная таблица. Учитывая перепады давлений и температур, используя массу различных сложных формул, вникать в которые не хочется да и нет никакой надобности, таблица даст возможность в зависимости от расхода воды за единицу времени определить какой нужен диаметр изделия для отопления данного конкретного дома.

Мы видим, чтов зависимости от расхода воды, теплового потока и скорости водыможем определить,какой диаметр подойдёт для отоплениядома.

Однако, как показала практика, для частногодома расчёты проводить не нужно – в этом случае просто рекомендуется использовать пропиленовые трубы диаметром 20 мм.Это избавляет нас от необходимости сверяться с таблицами размеров, погружаться в сложные технические формулы и даёт возможность без особых усилий определиться с тем, какой размер трубы для отопления лучше всего подойдёт для нашего дома.

Полипропиленовые трубы — диаметры — таблица цена и размеры

Большое значение при выборе ПП труб имеет напор воды. При недостаточном напоре подбираются магистрали с меньшим сечением. С увеличением количества транспортируемой жидкости, требуется больший диаметр. При изучении маркировки ПП, особое внимание уделяется значению N25, N10 и др. Он позволяет дать оценку устойчивости материала, относительно давления воды в магистрали. Качественные ПП трубы служат до 20 лет и более.

Типы ПП труб:

РN10 – трубы рассчитаны на рабочее давление 13 атм. и толщину материала от 1,9 до 10 мм. Они хорошо эксплуатируются при прокладке системы «теплый пол» и подаче холодного водоснабжения. Предельная температура нагрева составляет +45 гр. Сечение труб ПП: внешнее 2…11 см, внутренне 1,6…9 см.

PN16 – реже применяемый вариант конструкций, обеспечивающий давление на стенку 16 атм. Он используется для холодного и горячего водообеспечения с предельной температурой нагрева до +60 гр.
N20 (РN20) – изделия толщиной 16…18,4 мм выступают оптимальным решением при обустройстве отопительной системы и водоснабжения с допустимым пределом температуры воды 80 гр. Полипропиленовый водопровод с уровнем давления на стенки 2,0 МПа, характеризуется внешним диаметром – 1,6…11 см, внутренним – 1,06…7,32 см.

N25 (РN25) – водопроводная магистраль с уровнем давления на стенку 25 атм. Благодаря включению в конструкцию алюминия, эти изделия обладают идеальными характеристиками при обустройстве отопительных систем, где температура воды достигает до +95 град. Многослойная структура конструкции определяет высокую стойкость к механической и термической нагрузке. Трубы производятся с внутренним сечением РN25 – 1,32…5 см, внешним — 2,12…7,79 см.

Таблица с размерами

Внимание! Маркировка 10, 20, 25 определяет уровень предельного давления (кг/см кв.).

Внедрение новых технологий позволило получить новый тип армирования полипропиленовых труб — стекловолокном. Он препятствует расслоению водовода при использовании, а при укладке – временных затрат на зачистку срезов после сварочных работ. Армированные изделия с использованием сетки из стекловолокна наиболее востребованы, благодаря быстрому монтажу деформационной стойкости и длительному эксплуатационному сроку без ремонта.

Основные типы сечения труб ПП

При проведении расчетов, учитывается внутреннее и наружное сечение. Внутренние параметры позволяют узнать объем жидкости, проходящий за определенный промежуток времени. Внешние размеры позволяют провести строительные расчеты, а именно размер ниши или канала, необходимого для проведения магистрали. Параметры внешнего сечения учитываются для правильной подборки фитингов в соответствии с внутренним диаметром. Все размеры труб классифицируются по следующим показателям:

Маленькое сечение – 0,5…7,5 см. Оптимальное решение для обогрева, подачи холодной воды и отвода канализационных стоков в загородных строениях. Трубы с мелким диаметром размещают на кухне, в санузлах и на общих стояках. Внутреннее сечение 3, 2 см встречается чаще в многоквартирных помещениях.
Среднее сечение – 8; 9; 10; 11; 12,5; 16; 20; 25; 31,5 см. Применяется для обустройства водопровода и канализации. Внутреннее сечение 8, 9 и 10 см, служит для перемещения химической продукции.

Большое сечение – 40 см и больше. Применяется для водоснабжения и вентиляции.

Маркировка труб производится в дюймах и в мм. Для удобства, можно воспользоваться таблицей конвертации:

Как определить диаметры ПП магистрали, исходя из толщины стенки?

На этапах проектирования трубопроводной магистрали, необходимо определиться с диаметром конструкций на отдельных участках. Для этого используется специальный гидравлический расчет, помогающий сэкономить на покупке. В результате вычислений учитывается давление и конфигурация магистрали. Увеличенные параметры не навредят, но повлияют на повышение уровня затрат. Слишком маленький диаметр обеспечит слабый напор.

Диаметры ПП труб варьируют в пределах 1,6 — 120 см:

Для прокладки водопровода и обогрева жилых помещений применяются конструкции с параметром от 1,6 до 3,2 см.
Для прокладки внутренней канализационной системы – 4 и 5 см или 11 см.
Максимальные размеры ПП труб актуальны при размещении внешней канализационной линии многоэтажных зданий.
При разработке внутренней водопроводной магистрали, учитывается протяженность магистрали и число точек для подачи воды. Подающая труба имеет диаметр 3,2 см, для разводки в зданиях внешнее сечение ПП труб составляет 1,6 – 2 см.

Отдельно учитывается толщина стенок, влияющая на внутренний диаметр.

Таблица с маркировками изделий

Как определить проходимость?

Для правильного расчета проходимости, внешнее сечение не учитывается. При вычислениях внутреннего сечения необходимо знать, сколько жидкости транспортируется за определенный промежуток времени.

Факторы, влияющие на проходимость:

Внутренний диаметр (маленькое сечение влияет на повышение сопротивления стенок и замедление потока).
Давления на стенки.
Длины магистрали (с увеличением длины повышается трение, снижающее скорость потока).
Материала (гладкое внутреннее покрытие влияет на увеличение скорости транспортировки).
Длительности эксплуатации, что позволяет определить объем отложений.
Числа переходов от одного сечения к другому и разворотов.

Для домашней магистрали применяется простая формула расчета проходимости трубопровода:

Где Q — расчетный уровень нагрузки на участок магистрали,

V — скорость транспортировки воды в трубопроводе.

Δt — разница нагрева воды при подаче и обратке.

Существует еще одна формула:

В основе расчетов лежит общее количество перемещаемой жидкости Q и ее скорость движения V. Для определения последнего параметра используются показатели 1,5–2 м/секунду для труб с толстыми стенками и 0,7–1,2 м/секунду для труб с тонкими стенками. Поскольку ПП обладает гладким внутренним покрытием, в расчетах используются наибольшие показатели скорости транспортировки жидкости. Это позволяет минимизировать потери на трение. Более точные расчеты производятся в многоэтажных строениях. При обустройстве стояков, внутреннее сечение чаще подбирается в пределах 3,2 см.

Соответствие сечения:

Для внешнего сечения 1,6 см соответствует внутренний диаметр 1 см.
Для внешнего сечения 2 см оптимальным решением станет трубопровод с внутренним диаметром 1,5 см.
Для наружных параметров в 6,3 см хорошо подойдут трубы в 5 см (внутри конструкции).
При наружных размерах 12,5 см, внутренний размер равен 10 см.

Большие трубы используются для холодного водоснабжения и внешней сточной системы (не допускается их прокладка для горячего водообеспечения). Для снабжения водой всего микрорайона, используются трубы из ПП сечением 50 см и больше.

Таблица сечения контуров используется с учетом запаса диаметра труб, относительно смесителя:

При обустройстве бытовой коммуникации достаточно приобрести трубы ПП для обогрева сечением в 2 см.
Для подачи холодной воды используются магистрали диаметром 1,6 см.
Большой диаметр (от 50 см) не требуются вовсе.

Зависимость размера труб от материала

Исходя из технических характеристик материала, различают следующие виды трубопроводной магистрали:

PPR (PPRС, ППР) — для изготовления труб используется статический сополимер пенопропилен (или рандом-сополимера) с кристаллизированным молекулярным составом. Они хорошо выдерживают широкий диапазон нагрева/переохлаждения от -165 до +1410 С и ударные нагрузки. Это определяет их широкое применение для водосточных или отопительных систем в бытовой сфере. Их параметры варьируют в диапазоне 1,6…11 см и подбираются с учетом давления, на которые они рассчитаны.
PPH. Полипропиленовые трубы создаются с использованием модифицированных компонентов: антистатиков, антипиренов и нуклеаторов, придающих высокий уровень ударной прочности полимеру. Конструкции служат для внешней системы водоснабжения, проветривания и канализации. Они исключают возможность прокладки отопительной магистрали, что объясняется низкой температурой плавления. Большое сечение труб РРН обеспечивает их использование в промышленной водосточной системе.
PPB (линейный сополимер). По своим структурным свойствам это сырье характеризуется наличием микроскопических молекул гомополимера (блоков), имеющих разное строение, состав, чередующихся в заданном порядке. Благодаря особенностям молекулярной структуры, эти трубы обладают высокой ударной стойкостью и хорошо используются при укладке системы «теплый пол» или подводе холодной воды к дому.
PPs (полукристаллический конструкционный полимер) – материал с особым молекулярным составом. Обладает высокой устойчивостью к механическим и термическим нагрузкам, износу. Сечение труб варьирует в диапазоне 2 — 120 см. Их прокладка рекомендуется для вентиляционной и отопительной системы, а также водоснабжения.

Сварка труб

Нагрев сварочного аппарата для труб ПП составляет 250-260 С. После достижения заданной температуры (на протяжении 10-15 мин.), готовятся два элемента для соединения и одновременно насаживают контуры на сварочные насадки. Постепенно, не проворачивая, они вдавливаются в насадки паяльника до отметки заданной глубины сварки. С этого момента можно начать отсчет длительности прогрева. По завершению процесса следует снять изделия с нагревающих частей сразу, без поворотов и, произвести соединение на ранее отмеченную глубину.

Не рекомендуется вдвигать контур в фасонную часть очень глубоко, что повлияет на перекрытие водяного тока. При сплавлении деталей требуется жесткая фиксация или корректировка соединения. По окончанию плавления элементов необходимо дать остыть стыку, что образует монолитную конструкцию водопроводной или отопительной системы. Время сварки, исходя от сечения и глубины термического воздействия указано в табличных данных:

Сколько стоят трубы бытового назначения?

Стоимость труб с большим сечением

Согласно ГОСТ 18599-2001, применение магистралей ПП допускается при монтаже или смене водопровода, обустройства автополива, бассейна или подъема воды из артезианского источника. Трубы ПНД используются для прокладки на прямых участках по 120 см и бухтах по 1000, 2000 см. Они характеризуются гладким внутренним и наружным покрытием. Правилами СНиП разрешено наличие дефектов в пределах допустимых отклонений, исключена возможность образования пузырей или трещин, сторонних включений.

Трубы с большим диаметром классифицируются на основе регламентируемых параметров, определяющих их назначение.

Маркировка полиэтиленовых труб: ПЭ80 и ПЭ100. Первый вариант характеризуется отличными потребительскими свойствами для магистрали небольшого размера (до 90мм). Маркировка ПЭ100 определяет значительную экономию на материале при прокладке трубопровода с большим сечением. Отдельно учитывается показатель стойкости магистрали ПНД к давлению на стенки (SDR), он рассчитывается путем простого отношения сечения труб ПЭ к толщине перестенок. Вместе с уменьшением полученного значения растет показатель прочности.

Видео

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

Маркировка полипропиленовых труб

Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения

Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.
Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см². Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давление	Маркировка	Диаметр наружный (мм)	Толщина стенки (мм)	Диаметр внутренний (мм)
PN10	20×1,9	20	1,9	16,2
	25×2,3	25	2,3	20,4
	32×3,0	32	3,0	26,0
	40×3,7	40	3,7	32,6
	50×4,6	50	4,6	40,8
	63×5,8	63	5,8	51,4
	75×6,9	75	6,9	61,2
	90×8,2	90	8,2	73,6
	110×10	110	10	90,0
PN20	16×2,7	16	1,6	10,6
	20×3,4	20	3,4	13,2
	25×4,2	25	4,2	16,6
	32×5,4	32	5,4	21,2
	40×6,7	40	6,7	26,6
	50×8,4	50	8,4	33,2
	63×10,5	63	10,5	42,0
	75×12,5	75	12,5	50,0
	90×15,0	90	15	60,0
PN25	D, мм	D1, мм	D2, мм	S, мм
	20	13,2	21,2	4,0
	25	16,6	26,2	4,8
	32	21,2	33,2	6,0
	40	26,6	41,4	7,4
	50	33,2	52,5	9,1
	63	42,0	65,9	11,3
	75	50,0	77,9	13,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

PPR разного диаметра

Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.

Например, полипропиленовая труба 20 мм, здесь:

PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.

Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:

PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.

Зачистка PPR шейвером

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Сечение (мм)	Глубина сварочной посадки (мм)	Время нагрева (сек)	Время охлаждения (сек)
20	От 14 до 17	5-6	2-3
25	От 15 до 19	6-7	3-4
32	От 16 до 22	8-9	4-5
40	От 18 до 24	12-13	5-6
50	От 20 до 27	18-19	6-7
63	От 24 до 30	24-25	7-8
75	От 26 до 32	30-31	8-9
90	От 29 до 35	40-41	9-10

Глубина и время пайки в зависимости от размеров

Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

Сварка произведена правильно. Разрез

Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

Применение

Гофрированный PPR для канализации

Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.

Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.

Заключение

При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.

размеры, таблица внутренних и наружных диаметров

На чтение 8 мин Просмотров 3.1к. Опубликовано 27.01.2020

Перечень популярных видов трубных изделий, используемых для создания инженерных коммуникаций, возглавляют полипропиленовые трубы, размеры которых регламентируются нормами ГОСТ. А конфигурация трубной разводки выполняется по требованиям СНиП. Критериями подбора является наружный и внутренний диаметр трубы, толщина стенки, рабочее давление и другие параметры, влияющие на область применения.

От чего зависят размеры

Основные факторы, влияющие на размеры ПП труб:

Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

Справочная таблица пп труб содержит подробную информацию о размерах.

Диаметр полипропиленовых труб измеряется только по наружному обводу в миллиметрах. В особых случаях применяется система измерения в дюймах.

Размеры и классификация труб из полипропилена

Ввиду своей универсальности и отличных эксплуатационных характеристик область применения постоянно расширяется.

Как подобрать правильный размер магистрали

Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле

Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:

Вертикальные стояки зданий до 5 этажей –25 мм.
Горизонтальная внутриквартирная разводка – 20 мм.
Стояки многоквартирных домов выше 9 этажей -32 мм.

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

Соединительные муфты. Применяются для стыковки двух линейных отрезков.
Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.

Заключение

Размер полипропиленовых труб является основной характеристикой, влияющей на эффективность проложенной магистрали. В случае использования для трубной разводки ошибочной размерной линейки появляется риск возникновения аварийной ситуации, а всю работу придется переделывать.

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ Schedule 40 и Schedule 80

ПРИЛОЖЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 до 1230 фунтов на квадратный дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала.Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80.Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).

МАТЕРИАЛЫ ПВХ

Материал, используемый при производстве трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ.Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков. Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785.Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 должны также соответствовать требованиям стандартов NSF Standard 14 и CSA Standard B137.3 для жестких труб из ПВХ для работы под давлением. и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени от 0 до 25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

Таблица 40 Размеры трубы из ПВХ
1/4 «	. 540	. 344	.088	.086	780
3/8 «	.675	. 473	.091	.115	620
1/2 «	. 840	.602	.109	.170	590
3/4 «	1.050	.804	.113	. 226	480
1 «	1,315	1.029	.133	.333	450
* 1-1 / 4 «	1,660	1,360	.140	.450	370
* 1-1 / 2 «	1.900	1,590	.145	. 537	330
* 2 «	2,375	2,047	. 154	.720	280
2-1 / 2 «	2,875	2,445	.203	1,136	300
* 3 «	3,500	3,042	,216	1.488	260
3-1 / 2 «	4.000	3,521	. 226	1,789	240
* 4 «	4.500	3,998	. 237	2,118	220
5 «	5,563	5,016	0,258	2,874	190
* 6 дюймов	6,625	6.031	.280	3,733	180
* 8 «	8,625	7,942	.322	5,619	160
* 10 «	10,750	9,976	.365	7,966	140
* 12 дюймов	12.750	11,889	.406	10,534	130
* 14 дюймов	14,000	13,073	.437	12,462	130
* 16 «	16,000	14,940	.500	16,286	130
* 18 «	18,000	16.809	. 562	20,587	130
* 20 дюймов	20.000	18,743	.593	24,183	120
* 24 «	24.000	22,544	.687	33,652	120

График 80 Размеры трубы ПВХ
1/4 «	. 540	. 282	.119	.105	1130
3/8 «	.675	.403	.126	.146	920
1/2 «	. 840	. 526	. 147	. 213	850
3/4 «	1.050	.722	. 154	. 289	690
1 «	1,315	. 936	. 179	.424	630
1-1 / 4 «	1,660	1,255	.191	. 586	520
1-1 / 2 «	1.900	1.476	.200	.711	470
2 «	2,375	1,913	,218	. 984	400
2-1 / 2 «	2.875	2,290	0,276	1,500	420
3 «	3,500	2,864	. 300	2,010	370
3-1 / 2 «	4.000	3,326	.318	2.452	350
4 «	4.500	3,786	.337	2,938	320
5 «	5,563	4,768	.375	4,078	290
6 «	6.625	5,709	.432	5,610	280
8 «	8,625	7,565	. 500	8,522	250
10 «	10,750	9,493	.593	12,635	230
12 дюймов	12,750	11,294	.687	17,384	230
14 «	14,000	12.410	0,750	20,852	220
16 «	16.000	14,213	. 843	26,810	220
18 «	18,000	16.014	.937	33,544	220
20 дюймов	20.000	17,814	1.031	41,047	220
24 «	24,000	21,418	1,218	58,233	210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды, без ударов, @ 73 ° F.Должны применяться следующие температурные коэффициенты снижения номинальных значений. до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

РАБОТАЕТ ТЕМПЕРАТУРА (° F)	СНИЖЕНИЕ РЕЙТИНГА ФАКТОР
73	1,00
80	0,88
90	0.75
100	0,62
110	0,51
120	0,40
130	0,31
140	0,22

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Заправка труб ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Для нарезания резьбы требуется снижение номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785

Общие технические условия для стандартных дренажных фитингов из ПВХ стандарта Schedule 40 и Schedule 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливиниловому пластику. Конфигурации фитингов по расписанию 40 и 80 по хлоридам.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, и производиться без использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как к напорным, так и к водоотводным схемам)

Фитинги диаметром 18, 20 и 24 дюйма, по желанию заказчика, также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (например, 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все розетки с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Входная розетка		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И.Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 «	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 дюймов	12,763 дюйма	12,793 дюйма	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 дюйма	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17.985 «	18,000 «	9.000 «	9.000 «
20 дюймов	20.045 «	20.060 «	19,985 «	20.000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Общие технические условия для фитингов давления, изготовленных из ПВХ стандартных приложений 40 и 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны изготавливаться из материала ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек или превышает их. 12454B, тип 1, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список Национальным фондом санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, изготовлены без использования пластификаторов и наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь материал совместим с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинной сваркой), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

PVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета. Этот цветовой код применим как к напорным, так и к дренажным схемам.

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по желанию заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления. (т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.

Допуски на длину разрезаемого компонента ± 0,500 дюйма.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Входная розетка		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И.Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 «	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 дюймов	12,763 дюйма	12,793 дюйма	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 дюйма	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17.985 «	18,000 «	9.000 «	9.000 «
4 «	20.045 «	20.060 «	19,985 «	20.000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Оборудование, необходимое для установки / сборки

Рулетка	Ремень для труб	Файл	Чистые хлопковые тряпки
Друзья	Грунтовка	Терпение	Карандаш
Пила и дисковое полотно		Цемент	Очиститель
Ковши	Кисти от 3 до 4 дюймов

| eeziflo

Пластиковые трубы, дюймовые и метрические стандарты

В течение многих поколений наиболее часто используемой системой определения размеров трубопроводов в Великобритании была британская система мер (дюйм).

Британские размеры трубы обозначаются для трубопровода номинальным внутренним диаметром (nb) . Внедрение метрической системы калибровки должно было привести Великобританию в соответствие с остальной Европой, и, несмотря на то, что она была принята во многих отраслях промышленности, имела более медленное распространение, в результате чего и британские, и метрические системы оставались легкодоступными в Великобритании. Однако это оказалось запутанным, поскольку метрическая система имеет размер в миллиметрах и относится к внешнему диаметру (od) трубы, в отличие от британской системы мер, которая измеряется в дюймах и относится к номинальному отверстию (nb) (или внутреннему диаметру). (я бы)).

Поскольку размеры труб из разных групп нельзя смешивать, необходимо использовать специальный переходной фитинг , чтобы при необходимости менять один на другой.

Например, дюймовая труба диаметром 1½ дюйма (nb) эквивалентна метрической трубе диаметром 50 мм (OD). Точно так же трубка диаметром 2 дюйма (nb) имеет наружный диаметр 60,3 мм и также известна как 50 мм nb, но в метрических эквивалентах на самом деле составляет 63 мм.

Пожалуйста, смотрите сравнительную таблицу для полного преобразования британских / метрических единиц из ¼ ”в 10” nb и с 8 мм на 280 мм.

Мы продаем трубы как британских, так и метрических размеров (длиной 3 или 6 метров). У нас также есть различные компрессионные фитинги, если вы хотите преобразовать метрическую систему в британскую или наоборот.

ИМПЕРИАЛ		МЕТРИЧЕСКИЙ
дюйм Номинальный диаметр отверстия	Внешний диаметр	Пластиковый эквивалент Внешний диаметр Размер
1/4 «	НЕТ	8 мм
3/8 «	17.1 мм	16 мм
1/2 «	21,3 мм	20 мм
3/4 «	26,7 мм	25 мм
1 «	33,4 мм	32 мм
1 1/4 дюйма	42,4 мм	40 мм
1 1/2 «	48,3 мм	50 мм
2 «	60,3 мм	63 мм
2 1/2 «	75 мм	75 мм
3 «	88.9 мм	90 мм
4 «	114,3 мм	110 мм
5 «	140 мм	125 мм или 140 мм
6 «	168,3 мм	160 мм или 180 мм (наружный диаметр)
8 «	219,1 мм	200 мм или 225 мм (наружный диаметр)
10 «	273 мм	250 мм или 280 мм (наружный диаметр)

Загрузите наш каталог 2020

Случайный сополимеризованный полипропилен (PP-R) | Статистический сополимер полипропилена с модифицированной кристалличностью

СИСТЕМЫ ДАВЛЕНИЯ ПОЛИПРОПИЛЕНА

Трубы PP-R и PP-RCT выпускаются в метрических размерах от 16 до 710 мм и IPS сортамент 80 размером от 1/2 до 6 дюймов.Минимальные номинальные значения гидростатического давления составляют 160 фунтов на квадратный дюйм при 73ºF (1105 кПа при 23ºC) и 100 фунтов на квадратный дюйм при 180ºF (690 кПа при 82ºC) для водопроводных систем, но трубы с другими отношениями размеров (DR) могут иметь более высокие или более низкие номинальные значения давления. Обратитесь к документации и спискам производителей труб PP-R или PP-RCT для получения соответствующих значений давления. Трубы PP-R и PP-RCT продаются отрезками прямой длины. PP-R также доступен в бухтах для меньшего диаметра и для специальных применений.

PP-R

Определение: Согласно определению, приведенному в промышленном стандарте ASTM F2389, PP-R означает статистический сополимер полипропилена .PP-R представляет собой сополимер пропилена и по меньшей мере одного сомономера, где пропилен составляет более 50% композиции. Трубопроводы PP-R рассчитаны на непрерывную работу при температуре 180 ° F (82 ° C) с номинальным давлением в зависимости от типа их стенки (SDR). PP-R трубы также может включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-R — это система трубопроводов из высокотемпературного пластика под давлением, впервые использованная для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах.Трубы PP-R также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-R подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

PP-RCT

Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-RCT означает случайный полипропилен. сополимер с модифицированной кристалличностью и термостойкостью.PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономер, где пропилен составляет более 50% состава. Трубопроводы PP-RCT рассчитаны на непрерывную работу. при температуре 180 ° F (82 ° C) и номинальном давлении в зависимости от типа стенки (SDR). Трубы PP-RCT также могут включать арматуру. слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-RCT — это система трубопроводов из высокотемпературного пластика под давлением, впервые использованная для водопровода и водяного отопления в Европе в 2000-х годах и представленная в Северной Америке в 2010-х годах.Трубы PP-RCT также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-RCT подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

Преимущества PP-R и PP-RCT

Безопасность питьевой воды и долговременная надежность
Устойчивость к коррозии, бугоркам, отложениям
Устойчивость к хлору и хлорамину
Легкий, удобный для транспортировки
Отсутствие ценности лома, предотвращение кражи на рабочем месте
Долговечность и стойкость при установке на стройплощадке
Для соединения плавких соединений не используются пламя, клей или припои
Доступен в широком диапазоне размеров
Натуральный изолятор с низкой теплопроводностью
Профессиональный установленный внешний вид

Приложения PP-R и PP-RCT

Распределение горячей и холодной воды для жилых и коммерческих помещений
Гидравлические трубопроводы и распределение (радиаторы, фанкойлы и т. Д.)
Трубопроводы отопления и охлажденной воды
Подходит для многих промышленных и технологических трубопроводов
Пищевая промышленность
Сжатый воздух

Элементы PPI с системами PP-R и PP-RCT Связанные документы Наиболее важные стандарты PP-R и PP-RCT

Центр CE — Трубопроводы из случайного полипропилена (PP-R) для различных областей применения

Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время монтажа

Стандартное соотношение размеров

Стандартное соотношение размеров (SDR) — это отношение внешнего диаметра трубы к толщине ее стенки, которое используется в качестве метода оценки устойчивости трубы к давлению.Высокое отношение SDR указывает на то, что стенка трубы тоньше по сравнению с диаметром трубы, что приводит к более низкому номинальному давлению. Более низкий SDR указывает на то, что стенка трубы тяжелее, что приводит к более высокому номинальному давлению.

В Северной Америке плавкие пластмассы, используемые для трубопроводов высокого давления, включая PP-R, обычно производятся в соответствии с размерами SDR, указанными в международных стандартах ASTM. Все размеры труб в данном SDR имеют одинаковые номинальные значения давления. Рейтинги не снижаются с трубами SDR большего размера, как с трубами из спецификации или типа, обычно используемыми в Северной Америке, такими как стальные и медные.

В некоторых случаях PP-R и другие плавкие пластмассы изготавливаются по заданным размерам. Обычно это либо дренажные изделия без давления, либо трубопроводы для специальных химических процессов. В большинстве этих случаев существуют разные обозначения ASTM для дифференциации продуктов, например ASTM F1412 для коррозионных (кислотных) отходов трубопроводов. Стандарт для напорных трубопроводов PP-R, используемых в механических и водопроводных системах, — ASTM F2389. Кроме того, для систем питьевой воды трубопровод должен соответствовать требованиям NSF 61 и испытаниям на стойкость к окислению ASTM F2389.В Северной Америке есть несколько производителей, перечисленных в соответствии с ASTM F2389 для механических применений, и один производитель имеет список для NSF 61 и стойкости к окислению для питьевой воды.

SDR — один из основных факторов, используемых в инженерных трубных системах для конкретного применения, где каждый SDR имеет свои преимущества. Например, толстостенная труба с SDR 7,4 может быть указана для приложений с высокими напряжениями, таких как рециркуляция горячей воды, требующей повышенных значений давления и температуры, в то время как труба с более тонкими стенками с SDR 17.6 обеспечит максимальную скорость потока при минимальном весе материала, стоимости и времени плавления. Производители труб PP-R перечисляют SDR и их соответствующее применение.

Изображения любезно предоставлены Aquatherm

Примеры SDR для труб.
Слева: более толстая стенка обеспечивает повышенные номинальные значения давления и температуры для приложений с высокими нагрузками, таких как рециркуляция горячей воды.
Средний: средняя толщина стенки обеспечивает более высокий расход при поддержании высокого давления и подходит для большинства механических и промышленных применений.
Справа: более тонкая стенка обеспечивает максимальную скорость потока при минимальном весе материала, стоимости и времени плавления и используется для охлаждения, охлаждения и конденсатора.

Размеры труб из ПВХ

UK Артикул

Размеры напорных труб из ПВХ в Великобритании

Какие системы определения размеров напорных труб из ПВХ существуют в Великобритании?

Великобритания использует две разные и несовместимые системы для напорных труб из ПВХ. Эти дюймовая (или британская) система и метрическая система.

Большинство систем, установленных в Великобритании до 1990-х годов, имели дюймовые размеры, но с тех пор во главе с отраслью ирригации, которая приносит большую часть своих технологий из материковой Европе произошел постепенный переход на метрическую систему.

В настоящее время (2019 г.) промышленные трубопроводные системы из ПВХ разделены примерно на 50/50 между британскими и метрическая. Чтобы избежать путаницы, проектировщики и монтажники трубопроводных систем сдержанны (и правильно) для установки метрической трубы в существующий объект, на котором установлена дюймовая труба.Поэтому маловероятно, что когда-либо в ближайшем будущем Великобритания изменится на чисто метрический.

Как лучше всего измерить мою трубу?

Все трубы следует измерять по внешнему диаметру при попытке их идентифицировать. Точно так же любые фитинги следует измерять по внутреннему диаметру раструба, хотя это сложно с фитингами с резиновым уплотнением.

Идентификация напорной трубы

Цвет:

Напорная труба из ПВХ и АБС обычно серого цвета, но может быть белой, если она импортирована из США или используется для бассейнов и спа.

Труба полипропиленовая (PP) обычно бежевого цвета
MDPE может быть синим, если используется для питьевой воды, или черным, если используется для других Приложения
HDPE / HPPE может быть синим или желтым для питьевой воды или газа соответственно или черным

Где используется напорная труба из ПВХ?

Используется в промышленных приложениях, бассейнах, коммунальных службах и вообще где угодно подача воды под давлением или под давлением. Иногда используется при низком давлении, например, в сельском хозяйстве, поскольку они имеют более толстые стенки и прочнее, чем сточные трубы.

Как маркируется или маркируется напорная труба из ПВХ?

Метрические размеры должны иметь маркировку PN6 / PN10 / PN16 или 6bar / 10bar / 16bar.

дюймовые (британские) размеры должны соответствовать классам B, C, D или E или Schedule (SCH) 40 или 80. отмечен на внешней стороне трубы.

Надпись на трубе должна указывать на материал: ПВХ, АБС, ПП (полипропилен), MDPE, HDPE, HPPE (все типы полиэтиленовых труб).

На рисунке ниже маркировка показывает диаметр x толщина стенки и номинальное давление:

Какие размеры доступны для напорных труб из ПВХ?

Напорные трубы из ПВХ

обычно доступны в размерах, перечисленных в таблице ниже:

Внешний диаметр (мм)	Метрическая система напорных трубопроводов	дюймовая система напорных трубопроводов
12.0	12 мм
16,0	16 мм
17,1		и frac38; дюйм
20,0	20 мм
21,4		½ дюйма
25,0	25 мм
26,7		¾ дюйма
32,0	32 мм
33,6		1 дюйм
40.0	40 мм
42,2		1 ¼ дюйма
48,3		1 ½ дюйма
50,0	50 мм
60,3		2 дюйма
63,0	63 мм
73,0		2 ½ дюйма (спецификация для США)
75,0	75 мм	2 ½ дюйма
88.9		3 дюйма
90,0	90 мм
110,0	110 мм
114,3		4 дюйма
125,0	125 мм
140,0	140 мм	5 дюймов
160,0	160 мм
168,3		6 дюймов
200.0	200 мм
219,1		8 дюймов
225,0	225 мм
250,0	250 мм
273,1		10 дюймов
315,0	315 мм

2 «x 5 футов. Полипропиленовая труба без резьбы SCH 80: Amazon.com: Industrial & Scientific

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Материал	Полипропилен
Марка	Орион
Вес предмета	0.36 фунтов

Убедитесь, что это подходит введя номер вашей модели.
Цена для: Каждый размер трубы — Номинал: 2 дюйма Размер трубы (номинал): 2 дюйма Материал (труба): Полипропилен Общая длина трубы: 5 футов. Размер трубы (фитинги): 2 дюйма Макс. Температура: — Элемент: Полипропиленовая труба Внутренний диаметр: — Цвет: Whiteline Основной материал фитингов трубы: пластик Максимальное давление (PSI): — Материал — Труба: полипропилен Наружный диаметр.: 2-3 / 8 «Тип трубы: Труба
Спецификация труб: 80 Тип соединения труб: без резьбы Страна происхождения (может быть изменена): США

]]>

Характеристики

Фирменное наименование	Орион
Ean	0696333353519
Вес изделия	5.8 унций
Материал	Полипропилен
Измерительная система	дюйм
Кол-во позиций	1
Номер детали	2 ПРИЛОЖЕНИЕ 80 ТРУБ
Код UNSPSC	30180000
UPC	696333353519

Таблица размеров ПВХ трубы Описание

Таблица размеров труб и фитингов из ПВХ включает национальные стандарты, размеры, британские и метрические системы, символы и т. Д.

Значение De, DN, D, Φ

Диаметр трубы и фитинга из ПВХ можно разделить на наружный диаметр (De) , внутренний диаметр (D) , и номинальный диаметр (DN) .

1. DN относится к номинальному диаметру трубы, который представляет собой среднее значение внешнего и внутреннего диаметров. Значение DN = значение De-0,5 * толщина стенки трубы. Примечание: это не внешний и не внутренний диаметр. Стальные трубы для транспортировки воды и газа (стальные оцинкованные или неоцинкованные стальные трубы), чугунные трубы, композитные трубы из стали и пластика и трубы из поливинилхлорида (ПВХ) должны иметь маркировку номинального диаметра «DN» (например, DN15, DN50).

2, De в основном относится к внешнему диаметру трубы. Внешний диаметр PPR, полиэтиленовой трубы и полипропиленовой трубы обычно обозначается De, и все они должны быть отмечены в виде внешнего диаметра * толщины стенки, например De25 × 3.

3, D обычно относится к внутреннему диаметру трубы.

4, Φ представляет диаметр обычного круга; он также может представлять собой внешний диаметр трубы, но в этом случае его следует умножить на толщину стенки.Например, Φ25 × 3, что означает трубу с внешним диаметром 25 мм и толщиной стенки 3 мм. Для бесшовных стальных труб или труб из цветных металлов следует указать «наружный диаметр × толщина стенки». Например, ф108 × 4, ф можно не указывать. Некоторые стандарты на стальные трубы в Китае, ISO и Японии используют размеры толщины стенок для представления ряда толщин стенок стальных труб. Метод выражения для таких характеристик стальных труб: внешний диаметр трубы × толщина стенки. Например, ф60,5 × 3.8.

Диапазон De, DN и ф

1. De — наружный диаметр труб ППР, ПЭ и ПП;

2. DN — условный диаметр трубы ПВХ, трубы чугунной, стальной композитной трубы и трубы из оцинкованной стали;

3. ф — стальная бесшовная труба или труба из цветных металлов должна иметь маркировку «наружный диаметр × толщина стенки», например ф 108 × 4.

Размер трубы и фитинга из ПВХ (сравнительная таблица британских и метрических размеров труб ниже)

Дюйм или мм: откуда взялась путаница?

Трубы, диаметр которых определяется в дюймах (1-, 2-) и / или долях дюймов (1-, 1′-1), что является общепринятым стандартом для водо- и газоснабжения.

Трубы и фитинги из ПВХ, используемые для газовых или водопроводных сетей, обычно измеряются в дюймах, а не в миллиметрах. Диаметр дюйма трубки составляет 33,5 мм (см. Таблицу), но размер дюйма в системе СИ составляет 24,4 мм. Проблема в том, что размер трубок определяется внутренним диаметром, а не внешним диаметром.

Измерьте диаметр 1 (порядок измерения трубок описан ниже), и вы получите значение, равное 33,5 мм, что явно противоречит классическому графику линейного преобразования.

Обычно установка трубок в дюймах не вызывает проблем. Но при его замене пластиком, медью или нержавеющей сталью возникает проблема — указанное значение в один дюйм не соответствует его фактическому значению. Обычно эта несовместимость сбивает с толку, но если вы посмотрите более глубоко на процессы, происходящие в трубке, все встанет на свои места.

Суть в том, что при создании потока воды основная роль отводится внутреннему диаметру, а не внешнему диаметру, поэтому они используют его как обозначение.Но расхождение с обычной рейтинговой системой все же остается, так как у обычной трубы внутренний диаметр составляет 27,1 мм, а у армированной трубы — 25,5 мм. Последний не далек от равных, дюйм равен 25,4, но пока еще нет.

Дело в том, что на трубках указан номинальный диаметр, который округлен до стандартного значения (условный проход Dy).

Предположим, что внешний диаметр трубы составляет 159 мм при толщине стенки 7 мм; в этом случае следующий точный диаметр, который можно рассчитать по формуле D u003d 159-7 * 2u003d 145 мм, будет точным внутренним диаметром.При толщине стенки 5 миллиметров диаметр составит 149 мм. Но и в первом, и во втором случае условный проход будет одинаковым — 150 миллиметров.

Качество продукции напорных труб и фитингов как в дюймовых, так и в метрических единицах абсолютно одинаково.

Имперская система также известна как дюйм, а дюйм — это единица измерения длины. 1 дюйм = 2,53999918 см (СМ). Дюйм используется в Великобритании, США и других странах.

Метрика также известна как ММ. Этот размер широко используется в Европе, Азии, Китае и других странах.

Например, водопроводная труба и фитинг из ПВХ DN25 (25 мм, то же самое) — это водопроводная труба British 1 ″, которая также является предыдущей 8-точечной водопроводной трубой.
Водопроводная труба и фитинг из ПВХ DN15 — это британская водопроводная труба 1/2 ″, которая также является предыдущей водопроводной трубой с 4 разделами.
Например, водопроводная труба и фитинг из ПВХ DN20 — это водопроводная труба British 3/4 ″, которая также является предыдущей 6-точечной водопроводной трубой.

Соотношение между внешним диаметром и DN, NB следующее:

Международная таблица сравнения размеров труб

Мы четко определили это, указав метрические и британские размеры в нашем каталоге фитингов для пластиковых труб и на нашем веб-сайте.

Какой пластик мы предлагаем?

мы поставляем трубы и фитинги из ПВХ, трубы и фитинги из ПВХ, трубы и фитинги из полипропилена, трубы и фитинги из ПВХ, водосточные желоба из ПВХ и так далее.

Какой ПВХ мы предлагаем?

Наши трубы и фасонные части из ПВХ отличаются превосходным качеством.

• Трубы
• Фитинги
• Шаровые краны
• Фланцы
• Принадлежности

• ФИТИНГ ДЛЯ САДОВОГО ШЛАНГА

• ЭЛЕКТРИЧЕСКАЯ

Труба полипропиленовая размеры: таблица диаметров

таблица, которая поможет найти изделие нужного типоразмера

Полипропиленовые трубы – что это такое

Виды полипропиленовых труб и фитингов: основные классификации

Технические характеристики полипропиленовых труб: основные позиции

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Длина полипропиленовых труб: стандартный размер

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

Рекомендации по выбору диаметра труб в зависимости от области применения

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Особенности выполнения монтажных работ

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

размеры, классификация, особенности установки и сфера применения

Классификация полипропиленовых труб

Преимущества полипропиленовых труб перед стальными

Сфера применения полипропиленовых труб

Размеры полипропиленовых труб

Правила выбора труб из полипропилена

Особенности установки труб из полипропилена

Диаметры полипропиленовых труб для отопления: таблица и расчет

Полипропиленовые трубы — диаметры — таблица цена и размеры

Таблица с размерами

Основные типы сечения труб ПП

Как определить диаметры ПП магистрали, исходя из толщины стенки?

Таблица с маркировками изделий

Как определить проходимость?

Зависимость размера труб от материала

Сварка труб

Сколько стоят трубы бытового назначения?

Стоимость труб с большим сечением

Видео

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

PPR

Маркировка полипропиленовых труб

Геометрические параметры

Применение

Заключение

размеры, таблица внутренних и наружных диаметров

От чего зависят размеры

Как подобрать правильный размер магистрали

Заключение

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ Schedule 40 и Schedule 80

ПРИЛОЖЕНИЕ

ОБЛАСТЬ ПРИМЕНЕНИЯ

МАТЕРИАЛЫ ПВХ

РАЗМЕРЫ

Общие технические условия для стандартных дренажных фитингов из ПВХ стандарта Schedule 40 и Schedule 80

Область применения

Конструкционные материалы

(ПВХ) Поливинилхлорид

Растворитель для цемента и сварочного стержня (ПВХ)

Порядок сборки и строительства

Габаритные характеристики

Качество продукции

Общие технические условия для фитингов давления, изготовленных из ПВХ стандартных приложений 40 и 80

Область применения

Конструкционные материалы

(ПВХ) Поливинилхлорид

Растворитель для цемента и сварочного стержня (ПВХ)

Порядок сборки / строительства

Габаритные характеристики

Качество продукции

Рекомендации по соединению цемента на растворителе (соединения ПВХ большого диаметра)

| eeziflo

Пластиковые трубы, дюймовые и метрические стандарты

Случайный сополимеризованный полипропилен (PP-R) | Статистический сополимер полипропилена с модифицированной кристалличностью

Центр CE — Трубопроводы из случайного полипропилена (PP-R) для различных областей применения

Стандартное соотношение размеров

UK Артикул

Размеры напорных труб из ПВХ в Великобритании

Какие системы определения размеров напорных труб из ПВХ существуют в Великобритании?

Как лучше всего измерить мою трубу?

Идентификация напорной трубы

Где используется напорная труба из ПВХ?

Как маркируется или маркируется напорная труба из ПВХ?

Какие размеры доступны для напорных труб из ПВХ?
