Микрометр МВМ резьбовой

Срок доставки:

5 — 15 дней

Цена:

По запросу

Микрометр резьбовый типа МВМ предназначен для измерения среднего диаметра метрических, дюймовых и трубных резьб.

Используются микрометры в машиностроении и других отраслях промышленности.

Модификации

Тип	Диапазон,	Цена деления,	Вставки резьб	Погрешность,
	мм	мм		мм
МВМ-25	0-25	0,01	М60°	±0,015
МВМ-50	25-50	0,01	М60°	±0,015
МВМ-75	50-75	0,01	М60°	±0,020
МВМ-100	75-100	0,01	М60°	±0,020
МВМ-125	100-125	0,01	М60°	±0,025
МВМ-150	125-150	0,01	М60°	±0,025
МВМ-175	150-175	0,01	М60°	±0,025
МВМ-200	175-200	0,01	М60°	±0,025
МВМ-25	0-25	0,01	Д55°	±0,015
МВМ-50	25-50	0,01	Д55°	±0,015
МВМ-75	50-75	0,01	Д55°	±0,020
МВМ-100	75-100	0,01	Д55°	±0,020
МВМ-125	100-125	0,01	Д55	±0,025
МВМ-150	125-150	0,01	Д55	±0,025
МВМ-175	150-175	0,01	Д55	±0,025
МВМ-200	175-200	0,01	Д55	±0,025

Порядок работы

Выбрать пару вставок в зависимости от шага контролируемой резьбы. Установить призматическую вставку в отверстие пятки, а коническую вставку – в отверстие микрометрического винта.

Проверить установку микрометра на нуль с теми вставками, с которыми будет проводиться измерение. Для этого:

• для МВМ-25 ввести в соприкосновение между собой измерительные поверхности вставок, приложив измерительное усилие с помощью трещотки;
• для остальных модификаций – установить между измерительными поверхностями вставок установочную меру, соответствующую нижнему пределу измерения и произвести замер, приложив измерительное усилие с помощью трещотки. При этом нулевой штрих барабана должен совпадать с продольным штрихом стебля.

Если нулевой штрих барабана не совпадает с продольным штрихом стебля, необходимо отпустить стопор пятки с призматической вставкой и, перемещая ее, приблизить или отвести пятку по отношению к микровинту с конусной вставкой (при диапазоне измерения микрометра от 0 до 25 мм) или по отношению к установочной мере (при диапазоне измерения микрометра св.

25 мм). Отвести микровинт и проверить заново нулевую установку. При необходимости вставить ключ в отверстие в стебле и, поворачивая стебель ключом, установить барабан на нуль. При этом начальный штрих должен быть виден целиком, но расстояние от торца конической части барабана до ближайшего края штриха не должно превышать 0,15мм.

Не пользоваться микрометром как жесткой скобой. Запрещается разбирать и регулировать микрометр лицам, не имеющим отношение к ремонту.

Микрометр МВМ резьбовой

Микрометр резьбовый типа МВМ предназначен для измерения среднего диаметра метрических, дюймовых и трубных резьб.

Область применения

Используются микрометры в машиностроении и других отраслях промышленности.

Микрометр резьбовый типа МВМ предназначен для измерения среднего диаметра метрических, дюймовых и трубных резьб.

Область применения

Используются микрометры в машиностроении и других отраслях промышленности.

Модификации

Тип	Диапазон,	Цена деления,	Вставки резьб	Погрешность,
	мм	мм		мм
МВМ-25	0-25	0,01	М60°	±0,015
МВМ-50	25-50	0,01	М60°	±0,015
МВМ-75	50-75	0,01	М60°	±0,020
МВМ-100	75-100	0,01	М60°	±0,020
МВМ-125	100-125	0,01	М60°	±0,025
МВМ-150	125-150	0,01	М60°	±0,025
МВМ-175	150-175	0,01	М60°	±0,025
МВМ-200	175-200	0,01	М60°	±0,025
МВМ-25	0-25	0,01	Д55°	±0,015
МВМ-50	25-50	0,01	Д55°	±0,015
МВМ-75	50-75	0,01	Д55°	±0,020
МВМ-100	75-100	0,01	Д55°	±0,020
МВМ-125	100-125	0,01	Д55	±0,025
МВМ-150	125-150	0,01	Д55	±0,025
МВМ-175	150-175	0,01	Д55	±0,025
МВМ-200	175-200	0,01	Д55	±0,025

Порядок работы

Выбрать пару вставок в зависимости от шага контролируемой резьбы.

Установить призматическую вставку в отверстие пятки, а коническую вставку – в отверстие микрометрического винта.

Проверить установку микрометра на нуль с теми вставками, с которыми будет проводиться измерение. Для этого:

• для МВМ-25 ввести в соприкосновение между собой измерительные поверхности вставок, приложив измерительное усилие с помощью трещотки;
• для остальных модификаций – установить между измерительными поверхностями вставок установочную меру, соответствующую нижнему пределу измерения и произвести замер, приложив измерительное усилие с помощью трещотки. При этом нулевой штрих барабана должен совпадать с продольным штрихом стебля.

Если нулевой штрих барабана не совпадает с продольным штрихом стебля, необходимо отпустить стопор пятки с призматической вставкой и, перемещая ее, приблизить или отвести пятку по отношению к микровинту с конусной вставкой (при диапазоне измерения микрометра от 0 до 25 мм) или по отношению к установочной мере (при диапазоне измерения микрометра св.

25 мм). Отвести микровинт и проверить заново нулевую установку. При необходимости вставить ключ в отверстие в стебле и, поворачивая стебель ключом, установить барабан на нуль. При этом начальный штрих должен быть виден целиком, но расстояние от торца конической части барабана до ближайшего края штриха не должно превышать 0,15мм.

Не пользоваться микрометром как жесткой скобой. Запрещается разбирать и регулировать микрометр лицам, не имеющим отношение к ремонту.

Как вы читаете показания метрического микрометра?

Измерения, сделанные с помощью микрометра, представляют собой комбинацию значения, показанного на шкале втулки, и значения, указанного на шкале вращающейся втулки.



При использовании микрометра с дополнительной шкалой нониуса можно также учитывать значение на шкале нониуса.

Посмотреть последние цены

Шаг 1. Посмотрите на шкалу рукава

Значение первой значащей цифры измерения можно найти на шкале рукава.



Это будет номер слева от наперстка.



На метрическом микрометре это будет указано в миллиметрах. Каждое незначительное деление на шкале втулки соответствует 0,5 мм.



В этом примере показание на шкале рукава составляет 6,5 мм.нс лучше всего с индексной линией на шкале рукава.

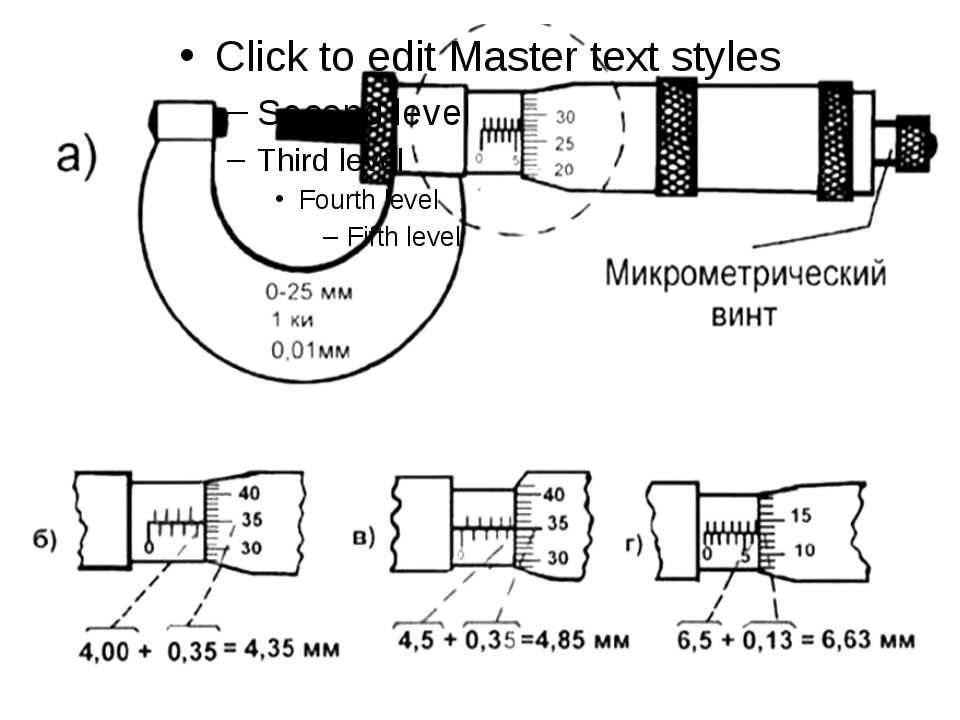

Шаг 2. Посмотрите на шкалу наперстка

Затем прочтите значение, показанное на шкале наперстка.



Шкала наперстка метрического микрометра имеет диапазон 0,5 мм (один полный оборот), при этом каждое деление соответствует 0,01 мм и обычно нумеруется с шагом 0,05 мм. Значение представляет собой наименьшее число, которое лучше всего соответствует индексной линии на шкале рукава.



Если строка указателя попадает между двумя значениями, показанием будет число непосредственно под строкой указателя.



В этом случае вам следует оценить конечную часть измерения или, если она есть в вашем микрометре, свериться с нониусной шкалой.



Здесь шкала наперстка показывает 0,11 мм.

Шаг 3. Посмотрите на нониусную шкалу

Если у вас есть нониусный микрометр, вы можете затем прочитать значение, указанное на нониусной шкале (если у вас нет нониусного микрометра или вам не нужна точность, перейдите к шагу 4).



Нониусная шкала метрического микрометра имеет диапазон измерения 0,01 мм и градуировку с шагом 10. Каждое приращение соответствует 0,001 мм.



Показание на нониусной шкале — это значение, которое лучше всего соответствует любому шагу шкалы наперстка (0,009 мм на изображении слева).

Шаг 4. Сложите значения вместе

Чтобы получить общее показание, сложите вместе значения всех весов (рукав + наперсток ( + нониус) = измеренное значение).

напр. 6,5 мм + 0,11 мм + 0,005 = 6,665 мм.



Поскольку показание шкалы наперстка находится примерно посередине между двумя значениями, мы можем оценить, что на самом деле показание составляет 6,665 мм.



Нонониусная шкала, однако, более точно покажет наименьшую часть измерения (0,005 мм в данном случае).

Посмотреть последние цены

Mitutoyo 103-137 Внешний микрометр (0-25 мм/0,01)

Введение Mitutoyo 103-137 Внешний микрометр (0-25 мм/0,01)

Mitutoyo 103-137 Внешний микрометр серии 103 имеет либо храповой упор, либо фрикционный наперсток, который прикладывает постоянное измерительное усилие к заготовке для получения точных повторяющихся показаний. Доступны в метрических и дюймовых размерах. Внешний микрометр Mitutoyo 103-137 идеально подходит для измерения металлических и неметаллических деталей. Храповой механизм Mitutoyo 103-137 обеспечивает равномерное давление на заготовку для точных и воспроизводимых измерений. Модели фрикционных наперстков позволяют измерять постоянную силу при работе одной рукой.

Mitutoyo 103-137 Внешний микрометр имеет нониусную шкалу в метрических единицах измерения для точного измерения внешнего диаметра (OD) и храповой механизм для равномерного давления во время регулировки. Корпус микрометра покрыт запекаемой эмалью для защиты и долговечности. Нониусная шкала на наперстке и гильзе градуирована с точностью до 0,01 мм и покрыта матовым хромом, устойчивым к ржавчине и бликам. Шпиндель и наковальня имеют плоские измерительные поверхности и твердосплавные наконечники для повышения износостойкости. Блокировка шпинделя помогает обеспечить надежную фиксацию положения измерения.

Микрометры — это точные измерительные приборы, в которых используется калиброванный винт для измерения малых расстояний. Эти измерения преобразуются в большие обороты винта, которые затем можно считывать со шкалы или циферблата.
