Эксплуатация теплых полов: Правила эксплуатации теплого водяного пола

Добавлено автор alexxlab

Содержание

Правила эксплуатации теплого водяного пола

Срок службы и качество работы любой системы и любого оборудования зависит не только от качества производства, но и от правильности эксплуатации. Касается это и теплого водяного пола, про который мы сейчас и поведем разговор.

Популярность теплового пола сегодня в России растет очень быстрыми темпами, что связано с большим удобством и комфортом, который дарит теплый пол под ковролин или любое другое покрытие. При этом необходимо понимать, что теплый пол водяной, электрический и иной другой требует соблюдения определенных правил безопасности, которые позволят предотвратить выход из строя и появление различных иных проблем. Правила эти достаточно просты и не требуют определенных усилий. Приведем главные из них.

  • 1. Нельзя без предварительного уведомления и разрешения со стороны компании, которая устанавливала теплый пол, что-нибудь менять в системе управления.
  • 2. Нельзя сразу после установки теплого пола выставлять степень нагрева на максимальный уровень, так как это может вызвать трещины.
  • 3. Нельзя допускать, чтобы температура теплоносителя в теплом водяном полу превышала уровень в 45 градусов.
  • 4. Необходимо обязательно помнить, что теплый пол водяной имеет определенную тепловую инерцию, которая достигает шести часов. Это очень важная информация, которую следует учитывать при изменении настроек работы системы.
  • 5. Не следует резко отключать источник питания теплого пола без лишней надобности, так как повторное включение можно будет произвести только через 6 часов.
  • 6. Если теплый пол под ковролин или другое напольное покрытие может работать как на охлаждение, так и на нагрев, то необходимо обязательно учесть, что его конструкция должна соответствовать имеющемуся теплому покрытию.
  • 7. Нельзя устанавливать охлаждающий теплый пол в ванной комнате и на кухне.
  • 8. Следует обязательно следить за температурой воды, которая подается к системе охлаждения теплого пола, так как может возникнуть излишний уровень конденсата.
  • 9. Следует обязательно пригласить специалиста на первый запуск системы теплых полов в доме. При этом данная операция должна проходить перед нанесением бетонной стяжки и через, как минимум, три недели после завершения укладки раствора (установки бетонной плиты).
  • 10. Если запуск в эксплуатацию проходит зимой, то следует постепенно вводить систему в работу. Так, например, в первый день теплый водяной пол необходимо включить на два часа, на следующий день можно увеличить это время на 30 минут и так далее.
  • 11. Если в системе возникли какие-то неисправности, то не следует пытаться заняться ремонтом самостоятельно. Следует как можно скорее вызвать специалиста.

Строительный портал http://www.linkstroy.ru

Правила эксплуатации теплого пола | Компания ЭЛИТТЕПЛО

Системы теплого пола повышают уровень комфорта в помещении в разы. К тому же они просты в управлении, удобны, экономичны. Существуют различные виды теплого пола:

  • водяные;
  • электрические и водно-электрические;
  • инфракрасные.

Каждый вид потребует соблюдения своих спецификаций установки, и при этом, как правило, это сопутствует полноценному ремонту в помещении. Естественно, каждый стремится не только выполнить монтаж системы и весь ремонт красиво, но и качественно, чтобы долгое время можно было наслаждаться проделанной работой. Однако же, надо понимать, что не только качественный монтаж, но и правильная эксплуатация приводят к увеличению срока службы всей системы.

Первое включение, как стартовая проверка эксплуатационных характеристик, является одним из важнейших этапов в работе системы теплого пола. Для того, чтобы в будущем не беспокоиться о функциональности элементов, необходимо осуществить плавную «раскачку» теплого пола.

После того, как стяжка полностью застыла (для этого необходимо выдержать указанный производителем период времени высыхания стяжки), можно осуществить пробный запуск системы. Обогревательный элемент следует в первые сутки включить на минимальную температуру, и в течение последующих нескольких суток повышать температуру до максимума. Также плавно следует довести температуру обратно – от минимума до максимума. Первый запуск, в случае своей плавности, обеспечивает равномерный прогрев всей слоев поверхности пола.

Общие рекомендации по эксплуатации системы теплого пола

После правильного стартового запуска можно использовать систему по прямому назначению. Но во время эксплуатации необходимо помнить о нескольких важных правилах:

  • не устанавливайте в местах прокладки кабеля массивные или тяжелые предметы мебели. Их вес может создать давление на систему, разрушающую функциональность кабеля. Конечно же, речь в данном случае идет о конструкциях, которые, как правило, часто не передвигаются по комнате, поэтому их расположение можно спланировать ещё до монтажа теплого пола;
  • используйте современные технологии температурного регулирования. Автоматические терморегуляторы способны управлять нагревом в зависимости от температуры окружающей среды или даже погодных условий на улице. Это позволит существенно уменьшить нагрузки на систему теплого пола;
  • Не допускайте эксплуатации системы на предельных значениях нагрузки. Обратите внимание, что в некоторых случаях теплые полы монтируются в местах, где возможны резкие перепады температур, например, у входной двери. В таком случае, старайтесь уменьшить время действия таких перепадов, так как это их появление влияет на нагрузку всей системы. Самый простой метод предотвращения перепадов – закрывать входные двери.

Бережное отношение к системе теплого пола позволит ей прослужить даже значительно больше указанного производителем срока. Хотя и этот период немал, в некоторых случаях достигает 25 лет.

Мы поможем выбрать оптимальную систему обогрева дома, вам лишь нужно позвонить по тел. 227-16-30 или написать [email protected]

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

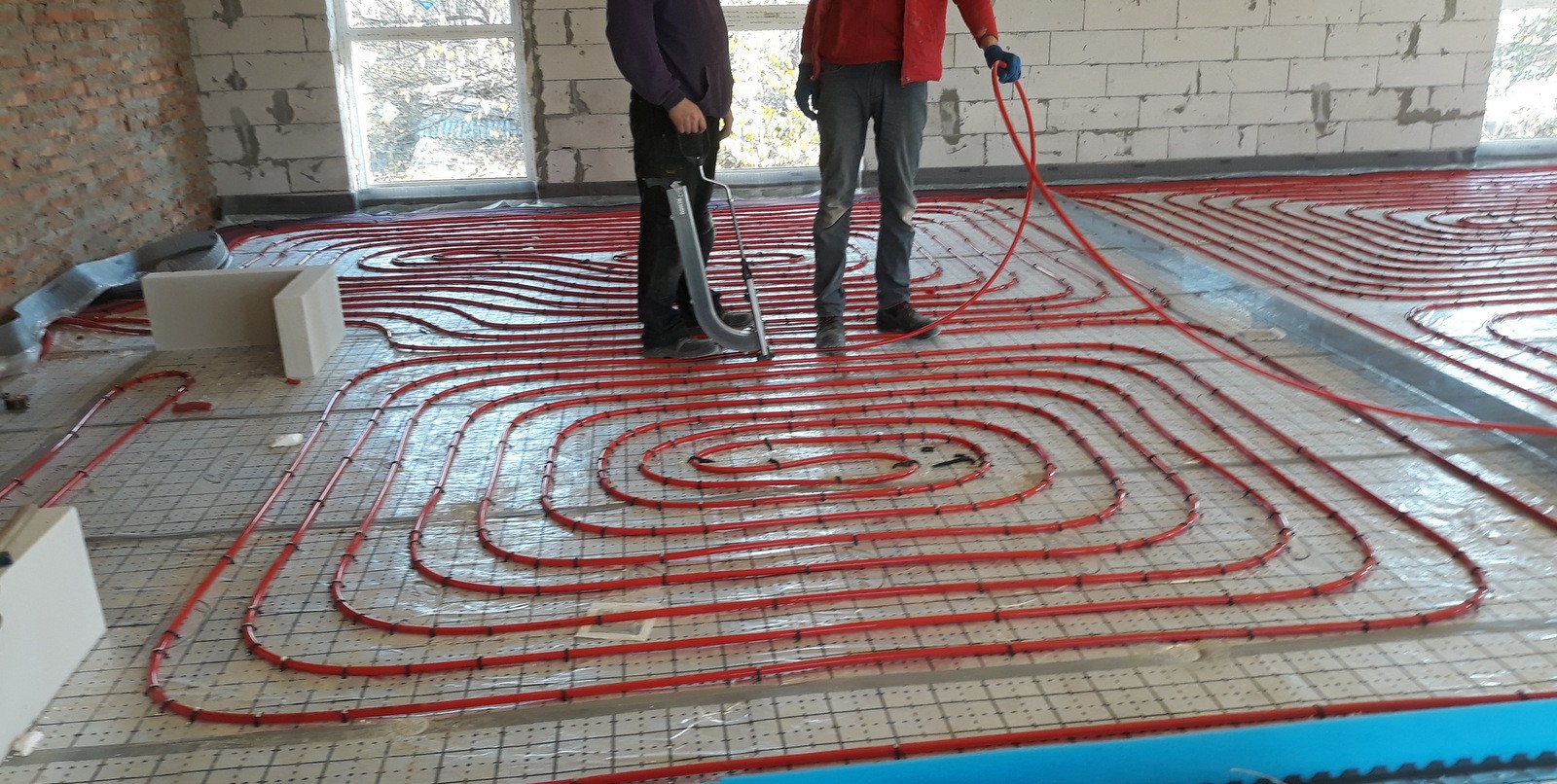

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

отличия и преимущества, опыт личного использования

Сегодня мы расскажем о разных видах теплых полов и поделимся личным опытом использования и ремонта такой системы.

Как приятно ходить по теплому полу! Особенно когда на улице холод и ненастье, а уютный дом согревает не только в переносном, но и в прямом смысле слова. На современном рынке представлены различные системы теплого пола, благодаря чему эта технология стала доступной для установки в любом помещении и под любое напольное покрытие, причем не только как дополнение к радиаторному отоплению, но и в качестве основного отопления в доме. Квартблог подготовил обзор систем теплого пола с рассказом автора статьи о личном опыте использования и ремонта теплого пола.

Содержание:

Виды теплых полов: водяной теплый пол

Существует 2 основных вида систем теплого пола: водяные и электрические. Водяные теплые полы имеет смысл устанавливать лишь тогда, когда в доме есть собственная индивидуальная система водяного отопления, — в этом случае монтаж водяного теплого пола очень целесообразен с точки зрения комфорта, удобства эксплуатации и экономии на счетах за электроэнергию. При соблюдении определенной технологии укладки его можно использовать как основную систему отопления без дополнительных радиаторов.

К центральному отоплению многоквартирного дома подключать водяной теплый пол не рекомендуется — есть большой риск затопления соседей снизу, так как теплый пол может не выдержать нагнетаемого в сетях давления. Долговечность системы также будет под вопросом: большое количество грязи в сетях центрального отопления быстро засоряет горизонтальные трубы теплого пола, после чего он перестает работать. Кроме того, температура воды в сетях центрального отопления зачастую не достаточно высокая для эффективной работы теплого пола. Ну и последний аргумент: установка подобной системы в многоквартирном доме запрещена законом, и если ее обнаружат проверяющие органы, это грозит немалыми проблемами.

Электрические теплые полы

Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

Кабельная система теплого пола

Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений. Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях.

Тонкий нагревательный мат

Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

Пленочные инфракрасные теплые полы

Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия. Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

Укладка и система управления

При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.

Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.

Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.

Личный опыт

Мы установили систему теплого пола под плитку на кухне и в ванной, когда делали ремонт. Систему теплого пола купили экранированную кабельную на сетчатых матах, плиточный клей – специальный для теплых полов. Маты укладывали только в тех местах, где нет мебели, перед укладкой плитки систему сфотографировали. Электронные терморегуляторы позволяли программировать температуру нагрева, а также выставлять время включения системы в зависимости от дня недели. Температуру мы выставили 27°С, время нагрева – по будням с 7:00 до 9:00 утра и с 18:00 до 01:00, по выходным с 09:00 до 01:00. При первом включении пол набирал нужную температуру в течение 8 часов (ему нужно было прогреть слой стяжки и холодную толстую напольную плитку). Достигнув необходимой температуры, пол уже не остывал полностью: в те моменты, когда он был выключен, температура плитки была чуть ниже комнатной, а когда работал – плитка была приятно теплой. Первый год система отлично проработала в течение всего холодного сезона.

С началом следующего сезона пол на кухне не включился. Обратившись в специализированный магазин, где была приобретена система, мы вызвали мастера со специальным устройством, которое может проверить целостность всех кабелей, не вскрывая плитку. Ориентируясь на наши фотографии со схемой укладки, мастер быстро просканировал пол и обнаружил место разрыва цепи (разрыв произошел в соединительной муфте между матами). Для ремонта системы пришлось выломать 2 напольные плитки размером 40х40 см. Обычно достаточно снять одну плитку, но у нас разрыв располагался на стыке плиток. На место демонтированных плиток мы самостоятельно и очень аккуратно установили 2 новые плитки — визуально место ремонта совершенно незаметно.

После этого пол отлично проработал еще 2 года, пока у нас в ванной не случился небольшой потоп, во время которого плитка хорошо намокла, из-за чего пол снова перестал работать. Тот же мастер обнаружил, что на этот раз из-за попадания влаги вышел из строя термодатчик, вмонтированный в специальную гофрированную трубу на краю стяжки. Датчик заменили, и теплый пол продолжает дарить нам тепло и комфорт в холодное время года.

Основываясь на собственном опыте, я очень рекомендую установить систему теплого пола: с ней действительно намного приятнее и комфортнее жить в холодное время года. Например, когда система центрального отопления не работает или не справляется с морозами, теплые полы становятся настоящим спасением: мы забыли, что значит мерзнуть дома – теплый пол на кухне и ванной прогревает воздух во всей небольшой квартире. Конечно же, теплый пол увеличивает счета за электроэнергию, но не настолько, чтобы отказаться от такого комфорта! Главный совет – укладывать полы строго по инструкции, фотографировать схему укладки и иметь запас материалов для локального ремонта напольного покрытия в случае поломки системы.

Фото: stroisovety.org, stroysvoimirukami.ru, i-bud.ru

теплый пол

Какой электрический теплый пол экономичнее?

Проживая в квартире или коттедже, любому человеку хочется уюта в собственном жилье. И комфортная температура во всех комнатах является главным таким показателем. Это относится и к поверхности пола, ведь когда он прохладный, возникает чувство дискомфорта. Проблему в этом случае смогут решить установленные теплые полы.

Однако сегодня конечному пользователю к выбору доступно множество видов теплых полов, например: водяные, электрические, инфракрасные, карбоновые. И тут практически каждый задается очевидным вопросом «Какой теплый пол самый экономичный»

Подогреваемые полы не являются новинкой последних лет. Систему подогрева поверхности настила применяли еще в Древнем Риме для обогрева бань. В каменном полу, по специально сделанным каналам, проходил нагретый воздух. Такой воздух согревал каменные плиты, проходя по каналам под воздействием силы тяги. До ХХ века это был единственный теплоноситель,

который использовали в качестве системы обогрева. Когда появились насосы, то начали использовать нагретую воду как новый теплоноситель. С 50-х годов прошлого столетия стала относительно дешевая электроэнергия, и система напольного обогрева разделилась на водяной и электрический нагрев (применяются пленки, нагревательные кабели).

что выгоднее теплый пол или батареи?

Устройство «теплый пол» оказалось намного удобнее и выгоднее, чем обычные батареи. Ведь вся площадь пола выступает как отопительный прибор и нагрев воздуха в помещении идет равномерно, по всей площади. Температура в комнате распределяется комфортно, снизу наверх

Известо, что холодная поверхность создает дискомфорт, и здесь срабатывает чистая физиология. Наши ступни путем теплопередачи отдают тепло. И существует огромная разница в ощущениях, когда ступни касаются ледяного или теплого пола. Конечно мы чувствуем себя комфортнее, если поверхность пола нагрета, а на уровне головы воздух немного прохладнее. Именно такие ощущения нам дает напольное отопление.

Если частный дом отапливается традиционными способоми, то есть радиаторами, батареями, конвекторами, эти приборы устанавливаются либо под подоконниками, либо вдоль стены. Нагрев обогревателя создает конвекционное движение воздуха и теплые потоки поднимаются наверх, отдавая тепло, а холодный воздух опускают вниз.

Получается следующее температурное распределение: под потолком воздух нагрет до 28-30 градусов, на уровне головы — 24-25 градусов, а ступнями мы наступаем на поверхность прогретую до 18 градусов.

В случае напольного отопления ходим мы по поверхности пола с температурой 22-24 градуса, а в высоту примерно через каждый один метр температура снижается на 2 градуса и в районе головы обычно составляет 19-20 градусов. Именно таким образом распределяется теплый воздух при напольном обогреве что является наиболее экономичным вариантом.

Сравнивая две системы, видим что теплый пол выгоднее чем батареи, за счет намного большей площади теплоотдачи. Температура самой поверхности на 2-3 градуса только выше, чем температура в комнате. Конечно, теплый пол выгодней батарей только в случае, если есть возможность установить его минимум на 60% заполнения от общей площади комнаты, в противном случае, при большом количестве мебели, батареи могут оказаться единственным экономично выгодным вариантом для отопления.

Рассмотрим преимущества и выгоды теплого пола перед батареями

  • Поверхности батарей, нагревающиеся до 50-75 градусов, вступают в контакт с воздухом в комнате. От этого возникают конвективные потоки теплого воздуха, которые все микрочастички пыли с пола поднимают в высоту. Особенно это отрицательно сказывается на людей, болеющих аллергией или астмой. При «теплом поле» потоки теплого воздуха движутся постепенно, в результате нет интенсивной циркуляции пыли по комнате.
  • При радиаторном отоплении очень частая проблема – это сухой воздух. В районе потолка собирается избыток теплого воздуха, который снижает нормальную влажность в комнате до минимальных показателей: 15-20%. Это губительно сказывается на проживающих в комнате, на растениях, на деревянной мебели, напольном покрытии.
    Использование «теплого пола» таких проблем не создает. Если влажность уменьшается, то очень незначительно.
  • Использование напольного отопления позволяет дизайнерам устанавливать мебель и другие предметы интерьера в тех местах, где удобно, а не там, где хочется скрыть батарею. А если еще батаерии закрываются мебелью, то пользы от них вообще минимум.
  • По утверждениям экспертов, установленные в полу отопительные устройства прослужат очень долго, вплоть до окончания срока эксплуатации самого здания. И обслуживать его нет необходимости, в отличии от батарей, которые переодически нужно обслуживать (слив, прочистка, смазка, покраска, и т.д)

Какой теплый пол экономичнее: водяной либо электрический?

Желающие установить в качестве устройства обогрева напольное отопление, часто задаются дилеммой:

«Какой теплый пол эффективнее: водяной или электрический? »

У водяных полов к теплоносителям относится горячая вода (или специальная незамерзающая жидкость).
Трубопровод монтируется в напольную стяжку. Тепло идет равномерно по всей площади, холодных участков нет. При электрическом отоплении помещение нагревается греющим кабелем или инфракрасной пленкой. Монтируют их в стяжку или в слой клея для плитки.

Нагрев поверхности при установке пленочных полов осуществляется инфракрасными лучами, которые воздействуют на предметы, находящиеся на поверхности пола.

Ключевым показателем эффективности (КПД) электрического пола перед водяным является отсутствие теплоносителя и отсутсвие толстого слоя цементной стяжки.

Электрическая энергия преобразуется в тепловую и тут же передается в комнату,через напольное покрытие минуя такие процессы, как нагрев, транспортировка и теплопередача к теплоносителю, которые имеют место быть в водяных теплых полах.

Поэтому можно однозначно утверждать, что водяной теплый пол менее выгодный чем электрический, при условии использования в качестве активного элемента – электрического котла.

Используя в качестве нагревателя газовый котел, по тарифам 2019-2020 годов водяной пол по экономичности работы сопоставим с электрическим теплым полом, однако помните, что помимо расхода электроэнергии, стоит также учитыватьзатраты на ежегодное осблуживание, которые в электрических теплых полах попросту — отсутсвуют, в отличии от водяных.

какой теплый пол экономичней инфракрасный или кабельный?

Сравнивая сугубо электрические виды теплых полов, также возникает вопрос, какой с них экономичнее.

Потребители также задаются вопросом: почему кабельный теплый пол не называют инфракрасным, как пленочные полы? Ведь в теории можно считать инфракрасным излучателем любой нагретый предмет, например теже радиаторы, конвекторы. Все дело в том, что теплопередача у этих обогревателей путем инфракрасного излучения имеет низкие показатели. Когда площадь прибора с наружной стороны большая, то и тепла в виде инфракрасного излучения больше передается.

У пленочного пола площадь излучения тепла большая, а нагрев термопленки незначительный, поэтому ее относят к инфракрасной. Токопроводящими элементами ИК-пленки являются графитовые полосы. Когда ток протекает через пленку, то с нее выделяется инфракрасное излучение. Инфракрасное излучение греет пол, который в свою очередь передает тепло в воздух.

У кабеля наружная поверхность маленькая, но в системе напольного отопления его используют достаточно часто. КПД у кабеля и пленки высокий, до 98%. И нет значительного различия, чем будет нагрета поверхность: инфракрасной пленкой или нагревательным кабелем, ведь именно нагретое покрытие является излучателем инфракрасных волн.

Однако эксперты считают, что инфракрасный пол более экономичней чем кабельный.

Это утверждение неоднократно доказано на практике. И хотя КПД преобразования электричества в тепло в ИК-пленки и нагревательного кабеля примерно одинаков, эффективность и скорость прогрева напольного покрытия у этих систем – разные.

Инфракрасный теплый пол, при той же удельной мощности, что и кабельный, прогревает квадратный метр напольного покрытия быстрее. За счет этого такой теплый пол экономит электроэнергию, в сравнении проводным обогревом.
Реальная экономия составляет порядка 20%.

В хорошо утеплыенных домах, среднее потребление электричества пленочных полов составляет 40-60 Вт/м2, при использовани их как источник основного отопления и 10-30 Вт/м2 при использовании напольного отопления в качестве дополнительного обогрева.

Инфракрасный пол считается самым экономичным также благодаря тому, что укладывается он непосредственно под ламинат (линолеум). Работая, такой системе не требуется прогревать слой плиточного клея или цементного раствора, как бы это было при использовании кабельного теплого пола.

Вывод: самый выгодный теплый пол среди электрических видов – это инфракрасный. Большая площадь теплопередачи и высокая излучающая тепловая составляющая превосходит по параметрам экономии кабельные полы порядка на 20%. Однако недостатком пленочного пола является то, что в помещениях с повышенной влажность (сан узлы, ванные и т.д) его применять – не рекомендуется!

Экономный ли инфракрасный теплый пол?

Пленочный обогрев устанавливается под напольное покрытие: линолеум, паркет, ламинат, ковролин. Если говорить о преимуществах пленочных полов для этих покрытий, то они следующие:

  1. Скорость нагрева: выход на указанную температуру занимает от 5-10 минут.
  2. Равномерность нагрева: равномерный нагрев оберегает покрытие из паркета и ламината.
  3. Экономичность: толщина пленки минимальная, это позволяет заданную температуру удерживать за счет создания наименее инерционной системы обогрева. Расходы на электричество помогает снизить установка терморегулятора.
  4. Несложная установка: даже не специалист сможет установить систему, много времени этот процесс не занимает.
  5. Использование пленочного отопления позволяет установить его на любую поверхность: горизонтальную, наклонную, вертикальную, и обогреть ее.
  6. Безопасность: теплый пол комфортен, нет различных вибраций, шума, при вентиляции нет пыли.

В тех помещениях, где установлен напольный обогрев, воздух нагреется намного быстрее, чем при использовании батарей. Поэтому, придя в холодную комнату, долго ожидать потепления не придется. Большинство клиентов которые приобрели пленочные полы с подогревом считают, что комната после установки напольного отопления стала намного уютнее.

Отзывы клиентов, которые установили инфракрасные полы свидетельствуют об одном: самый экономичный теплый пол под ламинат – это пленочный. И связанно это в первую очередь с тем, что пленка греет сразу напольное покрытие и комнату, минуя циклы нагрева цементной стяжки и минуя тепловую преграду в виде подложки для ламината, как это происходит в кабельных и водяных полах с подогревом.

Подробнее о том, как укладывается пленочный пол под ламинат читайте тут.

Навести в пример, точные цифры того, сколько электричества будет потреблять электрический пол достаточно трудно. Средние показатели электропотребления можно просмотреть в этой статье, выбрав свои параметры помещения.

Какой теплый пол под плитку самый экономичный?

Самый эффективный теплый пол под плитку – это инфракрасный теплый пол.
Однако в силу технических ограничений, связанных с запретом монтажа таких полов в помещениях с повышенной влажностю, а также с необходимым уровнем знаний и компетентностью монтажника – пленочные полы под плитку не нашли широко распространения среди простых потребителей в Украине.

Поэтомуему самым эффективным вариантом теплого пола под плитку – сегодня остается кабельный теплый пол.

Сравнивая кабельные маты под плиточный клей и нагревательные кабеля под стяжку, стоит отметить более высокую экономичность работы именно тонких кабельных матов. И связанно это все с той же цементной стяжкой, которую не нужно дополнительно все время прогревать.

С другой стороны, кабельные полы под слоем цемента (высотой от 3 до 6 см) имеют высокую тепловую инерцию, и хотя такой теплый пол менее экономичен, при исчезновении напряжения в сети он будет намного дольше выстывать и отдавать тепло в помещение, чем тонкий кабель под плиткой или инфракрасный пол под ламинатом.

ВЫВОДЫ

Инфракрасный пол – это современный тёплый электрический экономный пол который легко монтируется под легкие напольные покрытия (ламинат, линолеум, ковролин) однако имеет серьезные недостатки при монтаже под плитку. Экономия использования такой системы «теплый пол» составляет порядка 20% в сравнении с аналогами.

Кабельный теплый пол — самый эффективный теплый пол под плитку. Наличие заземляющего экрана и герметичной оболочки по всей длине нагревательного кабеля делает его лидером среди построение теплых полов под плитку. Сравнивая кабельный пол под стяжку и нагревательный тонкий мат под плитку, последний является более экономичным, однако и более дорогими (разница в цене порядка 25-30%)

Как сделать теплый пол в коттедже?

Как сделать теплый пол в коттедже? Skip to main content
  1. Главная
  2. Полы

Требуется подогрев пола в помещении (ванная или туалетная комната, душевая, кухня) – в квартире или загородном доме.

Общие задачи, с которыми вы можете столкнуться

Требуется подогрев пола в помещении

Требуется подогрев пола в помещении (ванная или туалетная комнаты,душевая, кухня) либо расположить обогрев всех помещений здания в полу

Установка стандартного отопления невозможно

Помещение большой площади имеет окна от потолка до пола. Установка стандартного отопления (батареи) невозможна.

Промерзание загородного дома в зимний период

Подогрев пола экономически более целесообразен, чем центральное отопление. В загородном доме это исключит возможность его промерзания в зимний период.

Обогрев подвала

Требуется обогрев помещения на первом этаже здания или в подвальном помещении.

Температурные деформаций

Требуется за счет равномерного распределения тепла стяжкой пола избежать разрушения напольного покрытия под действием температурных деформаций.

Решение

Для полов с подогревом следует использовать материал для толстослойного выравнивания с хорошей теплопроводностью и устойчивостью к температурным деформациям, например, наливной пол weber.vetonit 4350 или ровнитель weber.vetonit 6000.

  1. Удалить масло, жир и другие загрязнения механическим способом. Обеспылить основание.

  2. По периметру помещения и вокруг проходов укрепить демпферную ленту на высоте ≥10 см от поверхности пола до верхнего края напольного покрытия

  3. Утеплить выровненное основание теплоотражающим материалом (например, фольгированными пенополистирольными плитами). Уложить элементы «Теплого пола», дополнительно армировав стяжку сеткой.

  4. В емкость с 4,5–5 л (для weber.vetonit 4350) или 1,8 л (для weber.vetonit 6000) чистой воды засыпать 25 кг сухой смеси. Перемешать дрелью-миксером (400– 600 об/мин) до однородной массы (1-2 мин.). Смесь добавлять в воду, а не наоборот. Раствор использовать в течение 30 мин.

  5. Нанести материал на основание так, чтобы толщина слоя стяжки над трубой была в 3 раза больше ее диаметра. Распределить его по поверхности шпателем. Наливной пол weber.vetonit 4350 – самовыравнивающийся, а ровнитель weber.vetonit 6000 требует ручной укладки и трамбовки.

  6. Через 3-4 ч. по полу можно ходить. Укладывать напольное покрытие на пол из weber.vetonit 6000 можно через 15 ч., из weber.vetonit 4350 – через 1–3 нед. (в зависимости от толщины стяжки и условий высыхания). Эксплуатация теплого пола возможна только после полного набора прочности материалом (28 сут).

Продукты необходимые для решения данной задачи
