Терморегулятор для радиатора отопления: виды, установка

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Содержание статьи

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.



Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют).

Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате.

Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма	Диапазон настроек	Диапазон рабочих температур	Тип управления	Функции/назначение	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	Электронный	Программируемый	RA И M30X1,5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механический	Для любых радиаторов	клипсовое	20$
Danfoss RAW-K с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для стальных панельных радиаторов	M30x1,5	20$
Danfoss RAX с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для дизайн-радиаторов белый, черный, хромирванный	M30x1,5	25$
HERZ H 1 7260 98 с жидкостным сльфоном	от 6°C до 28°C		Механический		М 30 х 1,5	11$
Oventrop «Uni XH» с жидкостным сльфоном	от 7°C до 28°C		Механический	с нулевой отметкой	М 30 х 1,5	18$
Oventrop «Uni CH» с жидкостным сльфоном	от 7°C до 28°C		Механический	без нулевой отметкой	М 30 х 1,5	20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Термостат для батарей отопления

Каждый человек по-разному воспринимает уровень комфорта в своей квартире. При нормативных показателях температуры воздуха зимой один может мёрзнуть, а другой изнывать от «зноя » и открывать окна. Быстро и эффективно решить проблему контроля и регулирования тепла в квартире можно, установив терморегулятор для батареи отопления в каждую комнату.

Терморегулятор для радиатора: что это?

Терморегулятор, или термостат для батареи отопления – это небольшой по размерам прибор. Основная его функция – контроль температуры воздуха в комнате. Достигается это путем регулирования интенсивности потока теплоносителя в батарее. Данные устройства не работают на увеличение теплоотдачи в радиаторах, поэтому устанавливать их в этих целях бесполезно.

Термостаты — простые по конструкции изделия, состоящие из двух основных элементов: вентиля (клапана) и термостатической головки (термоэлемента).

1. Термовентиль представляет собой латунный корпус, в котором размещаются проходное отверстие, запорный механизм и седло. В процессе работы термостата конус (запорный механизм) приводится в движение: поднимается и опускается. Этими действиями он обеспечивает проход горячей воды к радиатору и регулирует нагрев последнего.
2. Термоголовка, или термостатический элемент – это деталь, которая приводит в движение запорный механизм. Она состоит из подвижного герметичного цилиндра — сильфона, в котором содержится тепловой агент. Его роль играют специальные жидкость или газ.

Эффективность работы термостата зависит от скорости реакции содержимого сильфона на изменение температуры воздуха в помещении.

Принцип работы терморегулятора

Установка термостата на радиаторы отопления позволяет контролировать и поддерживать в нужных параметрах температурный режим в помещении. При нормальной работе прибора погрешность может составлять не более 1 градуса. Это достигается благодаря отлаженной системе взаимодействия внутренних механизмов.

При повышении температуры воздуха в квартире тепловая жидкость или газ внутри сильфона расширяется и увеличивает размеры цилиндра. Он оказывает давление на поршень, приводящий в движение запорный механизм термовентиля, который в свою очередь блокирует поток горячей воды. В результате радиатор остывает, из-за чего снижается температура воздуха в помещении. В процессе остывания термостатического наполнителя цилиндр приобретает первоначальные размеры. Поршень поднимает конус-запор, циркуляция теплоносителя возобновляется, радиатор начинает прогреваться, повышая температуру воздуха в помещении.

Потребители, которые желают установить термостаты на свои батареи, должны знать о некоторых особенностях работы данного прибора.

1. Сам радиатор может нагреваться неравномерно, в некоторых местах он будет холодным на ощупь. Не стоит этого бояться. Достаточно снять термоголовку, и вся поверхность батареи станет одинаково тёплой. Если этого не произошло, надо проверить её состояние: прочистить и удалить воздух.
2. Термостаты можно устанавливать на любые радиаторы, кроме чугунных. Они обладают высокой тепловой инерцией. Это делает прибор регулирования тепла практически бесполезным.

Виды термостатов

Вид терморегулятора зависит от типа термостатического элемента – верхней, сменной части прибора. Она бывает:

• механическая;

Большинство производителей термостатов выпускают изделия, подходящие для любого типа термоголовки. Наиболее востребован механический. Это базовая комплектация, различающаяся некоторыми характеристиками и ценой.

На стоимость прибора влияет тип датчика температуры. Он может быть встроенным и выносным. Второй вариант дороже. Его устанавливают, когда ограничен доступ к батарее. Например, она закрыта экраном. В этом случае сам прибор с датчиком, расположенным на удалении, соединяет специальная трубка, обеспечивающая точность показаний устройства.

Бюджетный вариант – прибор с ручной термоголовкой. Он не отличается принципом работы аналогичных устройств механического типа. Однако потребитель самостоятельно выполняет вращения вентиля, чем изменяет количество горячей воды, проходящей в радиатор. При желании данный элемент можно заменить на механический или электронный. Корпус остаётся тем же.

Самые дорогие электронные термостаты отличаются размерами и дополнительными возможностями. В них устанавливается программа, которая может менять температуру теплоносителя по заданным параметрам. Например, с 8 ч утра до 17 ч вечера, когда в квартире никого нет, можно понизить температуру воды в системе. С приходом жильцов восстановить её до необходимых параметров. Такое устройство позволяет сократить оплату за тепловую энергию, что особенно актуально при индивидуальном отоплении либо при наличии теплового счетчика.

По типу наполнителя термоголовки бывают жидкостными и газовыми. Разницы в работе устройства они не создают. Оба отличаются хорошим качеством и эффективностью эксплуатации. Однако жидкостные представлены в более широком ассортименте, так как изготовить их проще.

При покупке термостата учитывают следующие моменты:

• ширину диапазона температур;
• размеры;
• общий дизайн;
• способ подключения и тип датчика.

Все эти характеристики влияют на стоимость прибора.

Как установить термостат на батарею

Чтобы правильно установить термостат, надо знать некоторые моменты:

• терморегулятор в первую очередь монтируют в комнатах, где люди проводят много времени и необходимо регулировать микроклимат;
• правильное место расположения термостата – участок на горизонтально идущей трубе в максимальной близости от радиатора;
• устанавливают устройство на входе трубы в радиатор;
• в функционирующие системы отопления приборы устанавливают только после слива теплоносителя.

Установка терморегулятора на батарею заключается в следующих мероприятиях.

1. В пустой отопительной системе определяют «посадочное» место для термостата.
2. При наличии вентиля на месте входа трубы в радиатор эту деталь демонтируют.
3. Если краника нет, горизонтальный проводник разрезают.
4. С торцов каждой трубы делают резьбу.
5. В подготовленное «посадочное место» устанавливают корпус терморегулятора. Его фиксируют контргайками с двух сторон на трубах с резьбой.
6. Стыки обматывают изоляционной нитью для герметизации.
7. В корпус вставляют термостатический элемент в горизонтальном положении.

При установке термостата с выносным датчиком заранее определяют место его расположения. Оно должно быть удобным для последующей эксплуатации. Обычно его крепят на стену как обычный выключатель.

Как отрегулировать прибор

После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:

• закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
• в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
• открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
• когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
• после этого следят за изменениями показателей на градуснике.
• когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
• краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.

Если на батареи устанавливают автоматические термостаты, ручное регулирование не требуется. Здесь важно правильно выверить показания удалённых датчиков с отметками на градуснике и шкале прибора.

VALTEC | Термостат и холодный радиатор

– Не подскажете, у меня дома стоит радиатор, если поставить ручку клапана на тройку, как рекомендуют, то радиатор постоянно стоит холодный. А если выставить ручку на пятерку, то только тогда он начинает греться. В чем может быть проблема?
– А в комнате у вас тепло?
– Да, вполне тепло.
– Но если в комнате тепло, то зачем вам горячий радиатор?
– Но он же должен быть горячим, это же радиатор!

Именно такой диалог произошел у меня со студенткой кафедры теплогазоснабжения и вентиляции одного из строительных ВУЗов. Так уж выходит, что, как бы правительство и прочие структуры ни боролись за энергосбережение и повышение комфорта в новостройках, всё так или иначе будет упираться в действия жильцов, которые не читают законов об энергоэффективности, сводов правил и технической документации на оборудование.

Если говорить конкретно про работу радиатора и термостатического клапана в квартирах, то сейчас в головах большинства людей сидит мысль о том, что радиатор должен быть всегда горячий.

Иногда можно услышать фразу: «Вот когда жил я в хрущевке, то там отопление было что надо, – всю зиму до радиатора дотронуться невозможно было, а тут! Радиатор большую часть дня холодный! До чего страну довели!»

Давайте разберемся, почему же радиатор холодный. Дело в том, что задача любой системы отопления, в первую очередь – это поддержание заданной температуры в комнате. И самым главным критерием хорошей работы системы отопления является как раз тот факт, что температура в комнате не ниже положенного уровня, а так же не выше (о чем многие забывают).

Тепловой баланс любой комнаты зимой выглядит следующим образом: часть тепловой энергии уходит из помещения на улицу через стены и окна, эта часть энергии называется «теплопотерями». Часть тепловой энергии поступает в помещение. Энергия поступает в помещение от бытовой техники, лампочек, прочих электроприборов и даже от самих людей, – такие поступления тепла называются «бытовыми тепловыделениями». И, конечно же, тепловая энергия поступает от систем отопления.

Возможны три варианта теплового баланса:
1. Теплопотери больше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха в помещении будет снижаться, причем, чем больше разница между теплопотерями и теплопоступлениями, тем быстрее будет происходить снижение температуры воздуха. Стоит отметить, что такой режим не означает, что в помещении холодно, в комнате может быть +30 ºС, это будет значить лишь то, что температура будет падать.
2. Теплопотери меньше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха будет расти. Как и в предыдущем случае, абсолютное значение температуры тут не имеет значения, главное, что температура увеличивается.
3. Теплопотери равны бытовым тепловыделениям и поступлениям тепла от радиаторов. В этом случае температура воздуха будет держаться на одном уровне. Однако стоит человеку выйти из помещения или направление ветра за окном поменяется, и этот баланс сместится в ту или иную сторону.

Теперь давайте разберемся, как работает радиатор. За счёт процессов теплопередачи, теплоноситель, который поступает в радиатор, остывает, отдавая тепловую энергию воздуху комнаты. При этом передача тепла от теплоносителя внутри радиатора к комнатному воздуху происходит до тех пор, пока температура теплоносителя выше, чем температура воздуха. В нормальном рабочем режиме, когда радиаторный клапан открыт, в радиатор постоянно поступает горячий теплоноситель, он остывает и заменяется новой порцией горячего теплоносителя. Этот процесс непрерывен.

Предположим, что у нас имеется комната, в которой живет Иннокентий, для которого комфортной температурой считается 23 ºC. Допустим, что в начальный момент времени в этой комнате тепловой баланс аналогичен третьему случаю, приведенному выше: то есть, теплопотери и теплопоступления равны. В помещении поддерживается температура воздуха 23 ºC, и она не изменяется. Но, через какое-то время на улице вышло солнце и потеплело, к тому же Иннокентий включил компьютер. В этом случае теплопотери уменьшились, а теплопоступления увеличились. И тепловой баланс сместится во второй случай. Температура в комнате начнёт постепенно расти. Через определенное время Иннокентий почувствует, что ему жарко. И у него будет выбор: закрыть клапан на радиаторе, тем самым уменьшив теплопоступления, либо открыть форточку, увеличив теплопотери. Тем самым он изменит тепловой баланс в первый случай. Если Иннокентий выберет первый вариант и перекроет радиатор, то радиатор какое-то время будет продолжать греть воздух, пока теплоноситель внутри него не остынет до температуры окружающего воздуха. Но, так как новой порции горячего теплоносителя не будет поступать, то радиатор останется в таком состоянии. При этом температура радиатора будет равна температуре внутреннего воздуха и по ощущениям радиатор будет холодный (тактильно, металл ощущается более холодным, чем есть на самом деле). Но при этом воздух внутри помещения будет все равно перегрет и будет оставаться перегретым еще какое-то время.

Отсюда мы видим, что в системе отопления является нормой тот факт, что радиатор некоторое время стоит холодным. Мысль о том, что радиатор должен быть всегда горячим, возникла из- за систем отопления домов до 1990 г. постройки (а в некоторых случаях и более поздних). В таких домах хоть и ставили радиаторные клапаны, при помощи которых можно отключить поток теплоносителя, но клапаны эти, как правило, быстро закисали, ломались при частом использовании, а в некоторых случаях их покрывали таким толстым слоем краски, что повернуть его не представлялось возможным (рис. 1).

Рис. 1. Много лет не используемый радиаторный клапан

В результате, обладатели таких клапанов очень быстро отказывались от регулирования температуры воздуха при помощи этого устройства. Жильцы домов наслаждались горячим радиатором круглые сутки, а чтобы помещение не превратилось в сауну, окна держали открытыми. Отсюда и осела в головах мысль о том, что радиатор должен быть всегда горячим. Кроме того в стране, где отопительный сезон длится ¾ года сама, только мысль об отключении отопления вызывает панику, а холодный радиатор в первую очередь ассоциируется с аварийным отключением отопления. Но, даже если согласиться, что температурой воздуха в комнате лучше управлять при помощи радиаторного клапана, то возникает мысль: «А что если наш Иннокентий перекроет радиатор и уйдет на работу, забыв его открыть перед уходом?» Конечно же, температура воздуха в комнате вряд ли опустится ниже 0ºС, но по возвращении Иннокентию уже скорее всего не захочется снимать куртку дома. К страху оставить включенным утюг добавляется страх оставить закрытыми радиаторы, уж лучше потерпеть жару или нет?

Зная «любовь» жильцов к лишним телодвижениям, особенно в уютной домашней обстановке, немецкие инженеры еще в прошлом веке придумали термостатический клапан. Данный клапан самостоятельно открывается или закрывается, в случае если температура в комнате отличается от требуемой. «Сердцем» термостатического клапана является термоэлемент. Все термоэлементы работают по следующему принципу: внутри термоэлемента находится сильфон со специальной жидкостью. Термоэлемент устроен так, что воздух в комнате обдувает сильфон, и его температура близка к температуре воздуха в помещении. Жидкость внутри сильфона при изменении температуры расширяется или сжимается, вместе с ней расширяется или сжимается сильфон, который, в свою очередь, толкает шток клапана, открывая или закрывая его (рис. 2).

Рис. 2. Схема работы термостатического клапана

Чтобы снизить расход тепловой энергии, в СП 30. 13330-2012 веден пункт о том, что в многоквартирных домах при новом строительстве на радиаторы следует устанавливать клапаны, обеспечивающие автоматическое подержание температуры воздуха. Термостатические клапаны как раз и являются такими устройствами, которые могут поддерживать в автоматическом режиме заданную температуру внутреннего воздуха.

При этом термостатический клапан регулирует теплоотдачу радиатора, как раз исходя из заданной температуры воздуха, то есть, добивается конечной цели системы отопления. Жалобы на холодный радиатор чаще всего возникают именно в тех помещениях, в которых установлены термостатические клапаны. Позиция «3» термоголовки, как правило, соответствует температуре воздуха 20–22 ºС. Если температура будет выше, то логично, что термостатический клапан для предотвращения перегрева этого помещения полностью перекроет поток теплоносителя в радиатор. И радиатор будет холодным до тех пор, пока температура воздуха не опустится ниже. Но если радиатор стоит холодным уже достаточно долго, не является ли это проблемой?

При расчёте систем отопления проектировщик опирается на теплопотери помещения. В жилых домах он должен учесть и бытовые тепловыделения. Нормативно они составляют 10 Вт/м². Но бытовых тепловыделений в современной квартире намного больше, чем 10 Вт/м². Один только человек выделяет 100 Вт, а кроме него есть компьютеры, бытовая техника, лампочки и прочие электроприборы. Вся эта техника при температуре на улице выше –5 ºС вполне может отопить помещение и без радиатора. Кроме этого, теплоизоляция в домах закладывается с запасом, и реальные теплопотери, как правило, оказываются меньшими, чем по расчёту.

Отсюда мы видим, что в современных домах радиатор может не включаться неделями, и при этом температура воздуха в помещениях будет на должном уровне. При оценке работоспособности радиатора следует оперировать не его температурой, а температурой воздуха. К слову, автор данной статьи перед её написанием следил за работой своих радиаторов, оснащённых термостатическими элементами в течение недели. Температура на улице все это время была около –5 ºС. Термоголовки стояли в положении «3». Температура воздуха за все это время в квартире не опускалась ниже 24 ºС. При этом, в течение недели по показаниям теплосчётчика теплоноситель так и не поступал в радиаторы. Это конечно является единичным случаем. Для полноценной оценки необходимо статистическое исследование, но, тем не менее, доля бытовых теплопоступлений в современных домах достаточна велика.

На рынке существует огромное количество термостатических элементов. Сами термостатические элементы имеют множество параметров. На что стоит обратить внимание при их выборе, чтобы в будущем температура воздуха не «гуляла» в широком диапазоне?

«Знатоки» приводят разные критерии выбора термостата. Часто можно услышать, что главное, чтобы термостатический элемент имел высокую скорость реакции. С одной стороны, в этом есть логика, потому что, если термоголовка будет слишком долго закрывать клапан, то воздух в помещении успеет перегреться. С другой стороны, температура воздуха в комнате меняется не быстро. Воздух, стены и мебель обладают существенной теплоемкостью, за счёт которой требуется время для того, чтобы воздух приобрел другую температуру.

Для термостатических элементов существует ГОСТ 30815-2002 «Терморегуляторы автоматические отопительных приборов систем водяного отопления зданий». В данном документе определено максимальное время срабатывания 40 минут. Такое время задано, исходя из средней инерции помещений. Иными словами, чтобы термоголовка хорошо регулировала температуру воздуха в помещении, достаточно чтобы время срабатывания было не более 40 минут.

Рис. 3. График закрытия и открытия термоэлемента

То, насколько инертна система отопления, можно легко проверить. Для этого достаточно полностью отключить отопительный прибор и посмотреть, сколько времени понадобится для изменения температуры. Оценить же скорость реакции термоголовки так же довольно просто. Достаточно открытый термостатический клапан положить в теплую воду или с холода перенести его в теплое помещение и засечь, какое время понадобится клапану, чтобы закрыться (понять, что клапан закрылся, можно просто дунув в него). При этом, как это ни парадоксально, термоэлементы тех производителей, которые громче всех кричат об исключительной скорости реакции, на деле оказываются не такими уж быстрыми.

Помимо скорости реакции у термостатических элементов есть и другие немаловажные характеристики, такие как гистерезис, степень влияния температуры теплоносителя, степень влияния давления и перепада давления теплоносителя, про которые некоторые производители просто умалчивают. Одним из основных показателей является гистерезис. Термостатический элемент имеет разницу между температурой открытия и температурой закрытия, которая и называется гистерезисом.

Если термоголовка, имеющая гистерезис в 2 ºС закрылась при температуре 24 ºС, то начнёт открываться она только тогда, когда температура опустится до 22 ºС. На рис. 3 показан пример графика закрытия (зеленый) и открытия (красный) термостата. Как видно из графика, термостат может находиться в разных положениях при одной и той же температуре, и зависит это от того, в какую сторону у него происходило движение сильфона. Гистерезис зависит от конструктивных особенностей термоголовки, наличия трущихся деталей и точности их изготовления.

Рис. 5. Термостатический элемент VT.1000

Как видно из предыдущего абзаца гистерезис как раз в основном и отвечает за точность поддержания температуры в помещении. Минимальный гистерезис приводит к минимальному разбросу температур. Термостатическая головка VT.5000 (рис. 4) обладает одним из минимальных гистерезисов на Российском рынке, что позволяет ей точно поддерживать температуру воздуха, её гистерезис составляет всего 0,5 ºС. Немаловажными характеристиками терморегулятора являются стойкость к давлению и перепаду давления теплоносителя. Данные параметры показывают то, насколько может измениться температура воздуха при изменении давления теплоносителя.

Рис. 4. Термостатический элемент VT.5000

Если система отопления не оснащена регуляторами перепада давления, перепускными клапанами или насосами с частотным преобразователем, то давление в такой системе неизбежно будет изменяться и влиять на работу термостатического элемента. Величина стойкости к изменению перепада давления показывает, насколько отличается поддерживаемая температура воздуха при минимальном и при максимальном перепаде давления. Термостатическим элементом, обладающим максимальной защитой от изменения давления в системе является термоголовка VT.1000 (рис. 5). Данный термоэлемент за счёт твердотельного термопатрона способен выдерживать перепады давления до 100 кПа, и при этом его отклонения по температуре будут менее 0,3 ºС. Такой термостатический элемент рекомендуется устанавливать в тех случаях, когда система не оснащена устройствами стабилизирующими давление.

Рис. 6. Термостатический элемент VT.1500

Не стоит забывать и про эстетическую сторону вопроса. Термостатический элемент должен быть компактным и красивым, чтобы радиаторный узел вписывался в интерьер помещения. Кроме того, поворот ручки должен быть легким и плавным, только в этом случае им будет приятно пользоваться. Компания VALTEC представляет новинку среди термостатических элементов – это компактная и сбалансированная термоголовка, обладающая строгими и элегантными формами VT. 1500 (рис. 6). Помимо этого, данный термоэлемент обладает хорошими показателями по скорости реакции, гистерезису и влиянию давления.

Кстати, термостатическая головка не единственный элемент, который способен обеспечить подержание заданной температуры воздуха в помещении, эту функцию можно выполнить при помощи электронной системы автоматики, которая состоит из сервоприводов и термостатов. Подробнее об устройстве подобной системы отопления вы можете прочитать в статье «Создание теплового комфорта в помещении». Так уж вышло, что хорошую работу системы отопления многие люди воспринимают как отклонение от нормы. Задача инженеров и специалистов состоит не только в том, чтобы делать энергоэффективные и надёжные системы отопления, а еще и в том, чтобы доводить до остальных людей информацию о том, как должна работать хорошая система отопления. Только тогда эти решения будут действительно выполнять свою функцию, а не стоять для галочки.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Терморегулятор на батарею отопления: принцип работы, настройка, установка

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе.  В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

Подбираем терморегулятор для радиатора отопления по эффективности

Проблема экономии тепла в доме всегда являлась очень важной. А с ежегодным ростом цены за энергию и топливо, расход тепла уже просто необходимо контролировать. Если у вас есть квартира с центральной системой отопления или же частный дом, и свой автономный газовый, электрический котел или котел на дровах, тогда, помимо правильной настройки терморегулятора для котла отопления, желательно установить и терморегулятор для радиатора отопления.

Давайте вместе рассмотрим основные виды терморегуляторов, их технические характеристики, принцип работы, а также разберемся: какой из них лучше выбрать для наших условий.

После того, как вы собрали систему отопления самостоятельно или при помощи специалистов, то можно дополнить ее установкой в регистры специального терморегулятора или термостата для радиатора отопления.

Терморегуляторы для радиатора отопления делятся на три основные группы:

— вентили с ручной регулировкой

— терморегуляторы с датчиком температуры по воздуху

— шаровые краны

Вентиль механический с ручной регулировкой

Этот вид может называться полноценным терморегулятором для вашего радиатора. Внутри встроен перекрывающий движение теплоносителя шток. При механическом вращении ручки вентиля, шток опускается или поднимается. Благодаря этому мы можем плавно регулировать подачу теплоносителя в регистр, и, как следствие, температуру воздуха в помещении.

Вентиль с ручной регулировкой Valtec

Выпускается он, как правило, вместе с разъемным соединением «американкой» для удобства демонтажа радиатора. Вентили с ручной регулировкой бывают прямые или угловые, в зависимости от того, какая система отопления у вас проведена: однотрубная или двухтрубная. Также различаются по диаметру внутреннего прохода: 1/2 или 3/4 дюйма.

Преимущества механического вентиля:

— простота конструкции

— надежность в использовании

— невысокая цена

Недостатки вентилей с ручной регулировкой:

— низкая точность выставляемой температуры

— неудобства ручного использования

Терморегулятор для радиатора с датчиком температуры воздуха

Этот вид терморегуляторов для радиатора наиболее эффективен.
Автоматический терморегулятор или термостат состоит из двух основных частей:

— термостатический клапан

— термостатическая головка

Термоголовка для радиатора состоит из пластикового корпуса с температурной шкалой. Внутри него находится емкость со специальной жидкостью, реагирующей на колебания температуры окружающего воздуха. Эта жидкость является неким индикатором или датчиком температуры.

Под этой емкостью установлен компенсационный механизм и шток. Термостатическая головка накручивается по резьбе на клапан. Диаметр, направление и шаг резьбы самого клапана и термоголовки должен совпадать.

Продаваться они могут как в сборе, так и раздельно, и в инструкции по эксплуатации об этом должно быть указано. Среди производителей стоит отметить термоголовки для радиаторов отопления марки Danfoss или Valtec.

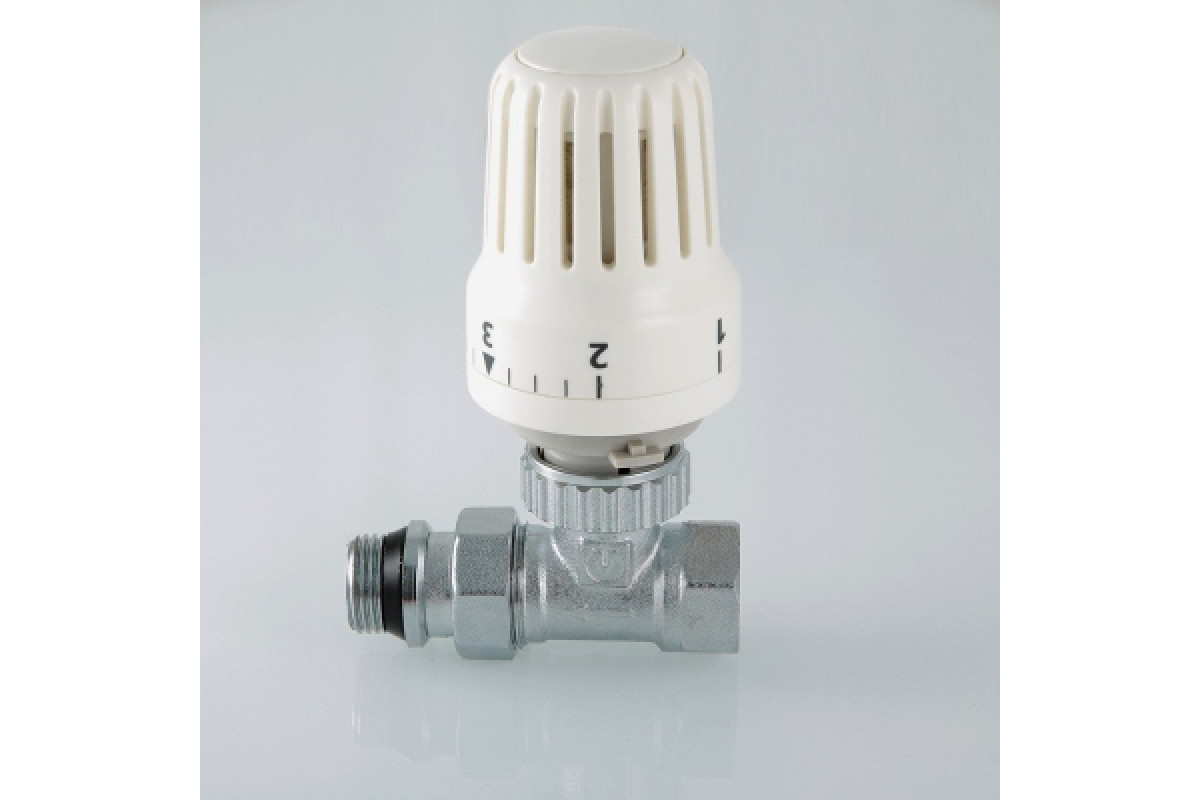

Клапан с термостатической головкой Valtec

Термостатический клапан может функционировать и без термоголовки, вместо которой можно накрутить обычную заглушку. По сути, сам по себе термоклапан чем-то напоминает механический вентиль только без ручки регулятора температуры. На нем можно задать положение регулирующего штока вручную, но без термостатической головки работать автоматически он не сможет.

Принцип работы терморегулятора для радиатора с датчиком температуры воздуха

Допустим, мы задали при помощи ручки термоголовки по шкале необходимую нам температуру воздуха. При ее изменении, жидкость, находящаяся внутри термостата, имеет свойство расширяться и сжиматься.

При этом она давит через компенсационный механизм на шток термостатического клапана, который, в свою очередь, открывает или перекрывает поток теплоносителя в наш отопительный радиатор.

Как установить автоматический терморегулятор в радиатор отопления своими руками

Основное условие правильного монтажа — устанавливайте термостат для радиатора отопления только на входе в батарею, т.е. по ходу движения в нее теплоносителя.

Термостатический клапан имеет резьбу, один конец — наружная, другой — внутренняя. Диаметр, как правило, или полдюйма или три четверти дюйма.

Вкручивайте терморегулятор наружным концом в радиаторную пробку, соответствующего внутреннего диаметра. Термоклапан обычно снабжен «американкой», что позволяет в любой момент его заменить, например, в случае какой-то неисправности.

Достоинства термостата с датчиком температуры по воздуху

— экономия тепловой энергии

— автоматическая работа устройства

— симпатичный внешний вид

Недостатком автоматического терморегулятора для радиатора является, пожалуй, только цена по сравнению с механическими аналогами отличается примерно в 2 раза.
Да, и то, учитывая быстрый срок его окупаемости 1-2 года, это скорее его достоинство.

Смотрите видео про установленную термоголовку на радиаторе

Краны шаровые и их предназначение

Самый простой и недорогой вид трубопроводной арматуры, очень популярен в современных системах отопления. Однако, назвать его терморегулятором можно лишь с «большой натяжкой», поскольку основное предназначение шаровых кранов — это перекрытие потока движения теплоносителя по системе отопления, в том числе и в радиаторы.

Металлический шар,находящийся внутри крана, не может поворачиваться постепенно и плавно, но, благодаря своей конструкции, надежно перекрывает поток теплоносителя.

Итак, в этой статье мы разобрали основные виды терморегуляторов для радиаторов отопления, их предназначения и принцип работы. А какой из рассмотренных типов термостатов для радиатора отопления подойдет именно для вашего дома, теперь решать уже вам.

Читайте также:

Что такое автоматический радиаторный терморегулятор?

Отопительный прибор (например, радиатор) системы водяного отопления должен подавать в помещение тепло в строгом соответствии с текущей потребностью. Зимой требуемый уровень тепла выше, весной – ниже, поэтому температура теплоносителя в системе отопления должна меняться.

Регулирование температуры должна осуществлять автоматика индивидуального генератора тепла (котла), который является источником тепловой энергии в доме.

Однако не все котлы оснащаются подобными устройствами: часто автоматика лишь поддерживает температуру воды на постоянном уровне, либо отсутствует вовсе. В результате в помещениях становится то жарко, то холодно. Даже если регулирование на котле все-таки есть, нередко бывает сложно добиться баланса: теневая сторона дома холоднее, солнечная – теплее, поэтому приходится открывать форточки и выпускать уже оплаченное потребителем тепло наружу. Как лучше поступить в данной ситуации?

На радиаторах можно установить вентили или шаровые краны. С их помощью легко уменьшается подача горячей воды в приборы отопления. Сложно представить, чтобы у радиатора постоянно будет дежурить человек и закрывать кран, когда выйдет солнце, затопят камин или придут гости, а потом вновь открывать его, когда станет холоднее.

Такую работу берет на себя автоматический радиаторный терморегулятор. Устройство не только помогает поддерживать постоянную  комфортную температуру в помещении без участия  человека, но и экономит тепло и деньги на его оплату: счета становятся на 20% ниже. Для отопления используется «бесплатное» солнечное тепло, теплопоступления от людей, электроприборов и т.д. Кроме того, воздух вокруг вашего дома станет чище за счет сокращения выбросов дымовых газов от сжигания лишнего топлива.

Строительные нормы не случайно предписывают установку регулирующих устройств перед отопительными приборами, а в жилых зданиях – именно автоматических радиаторных терморегуляторов.

Устройство и принцип работы радиаторного терморегулятора

Радиаторный терморегулятор состоит из двух основных частей: термостатической головки (термоголовки) и регулирующего клапана.

Регулирующий клапан устанавливается на входе теплоносителя в радиатор. Под воздействием термоголовки он изменяет количество горячей воды, проходящей через прибор.

Термоголовка – главный элемент автоматического регулирования. С помощью соединительной гайки она закрепляется на регулирующем клапане и, реагируя на отклонения температуры воздуха в помещении от заданного значения, перемещает затвор регулирующего клапана.

Внутри термоголовки находится гофрированная, заполненная термочувствительной жидкостью емкость (сильфон), иногда в сочетании с ее парами. Через настроечную пружину сильфон связан с нажимным штоком, а тот в свою очередь – со штоком и затвором регулирующего клапана.



Когда температура воздуха в помещении становится выше заданного значения, жидкость в сильфоне расширяется, он сжимается и перемещает шток и затвор клапана в сторону уменьшения протока воды. Радиатор остывает, температура в помещении снижается. При падении температуры на улице происходит обратный процесс: жидкость уменьшается в объеме, сильфон растягивается, высвобождая шток клапана, который под воздействием возвратной пружины поднимается. Проток воды через радиатор увеличивается и, вслед за этим, температура в помещении восстанавливается.

Изменяя силу сжатия настроечной пружины простым поворотом рукоятки термоголовки, можно установить любую желаемую температуру. Терморегулятор будет поддерживать ее без вашего участия. Для этого на корпусе термоголовки нанесена шкала, цифры которой соответствуют температуре настройки.



Как видно, диапазон настройки температуры широк и, в зависимости от типа термоголовки, составляет от 2 до 29^оС. Однако следует помнить, что если радиатор изначально рассчитан на поддержание 22 ^оС, то терморегулятор в любом случае не сможет обеспечить более высокую температуру. Для этого радиатор должен иметь определенный запас.

При необходимости диапазон настройки может быть ограничен с обеих сторон – для этого в комплекте поставляются специальные штифты.

Термоголовки бывают трех разновидностей: со встроенным температурным датчиком, с выносным датчиком и головка дистанционного управления.

• Первый тип применяется, когда радиатор располагается открыто под окном, и воздух помещения свободно омывает термочувствительный элемент термоголовки.

• Если радиатор завешен глухими шторами или заставлен мебелью, температура вокруг обычной термоголовки будет выше, чем в помещении – регулятор может работать некорректно. В этом случае используется термоголовка с выносным датчиком, который должен располагаться на свободной стене примерно на высоте 1,5 м от пола, а сама головка – на клапане терморегулятора.

• Термоголовка дистанционного управления представляет собой обычную головку, размещаемую на стене по тому же принципу, что и выносной датчик. Она связана с клапаном терморегулятора через капиллярную трубку гидропривода. Такая термоголовка применяется для удаленного управления температурой в помещении, когда доступа к радиатору и клапану терморегулятора нет вовсе.

Регулирующий клапан – исполнительное устройство терморегулятора, которое устанавливается на входе теплоносителя в радиатор и изменяет количество горячей воды, проходящей через отопительный прибор.

Клапан терморегулятора нормально открытый нажимного действия (закрывается  под воздействием термоголовки, открывается за счет возвратной пружины).

Правильный выбор радиатора и терморегулятора поможет поддерживать в вашем доме комфортную температуру и сделает жизнь удобней и проще.

виды термодатчиков, кран для радиатора с терморегулятором, ручной регулятор температуры, электронный термокран, как правильно устанавливать, установка выносного регулятора

Содержание:

Современные отопительные системы оснащены оборудованием, которое позволяет безопасно и комфортно регулировать температурный режим в помещении. Одним из таких приборов является термостат для батареи отопления.

Кроме своей основной функции — регулятора температурного режима он поможет в случаях, когда нужно срочно отключить батарею от системы. Чаще всего это является единственной возможностью перекрыть подачу теплоносителя в радиатор.

Что представляет собой термостат

Термодатчик на радиатор отопления устроен не сложно: внутри него клапан и термоголовка. Главным конструктивным элементом термоголовки является цилиндр с гофрированными стенками. Это сильфон, заполненный водой либо газом, который реагирует на изменения температуры окружающей среды.

Сильфон с клапаном соединены между собой штоком. При повышении температуры, объём жидкости (газа) увеличивается, давит на стенки цилиндра. Таким образом, у сильфона появляется возможность переместить шток, затворяющий клапан, под контролем которого находится поток теплоносителя.

Соответственно, его поступление уменьшается. Всё происходит наоборот, когда температура в помещении падает. Газовые термостаты считаются более чувствительными, жидкостные тоже хорошо справляются со своей задачей. Потребители, как правило, разницы между ними не ощущают. Газонаполненные более дорогостоящие модели и имеют большой срок службы — более 20 лет.

Виды термодатчиков по способу управления

Но уровню сложности устройства разделяют на следующие виды:

1. Механические — простые и надежные, дешёвые и наиболее востребованные. Это удобные ручные регуляторы температуры для батарей отопления. Внешне выглядит как обычный вентиль с нанесёнными на него делениями. Для изменения температуры нужно поставить вентиль на нужное деление.
2. Механический термодатчик на батарею с электронным управлением. В нём используется вращающееся колёсико. Как только нужная температура достигнута, происходит замыкание внутреннего ключа термостата, главный механизм получает сигнал. Клапан открывается либо закрывается.
3. С электрическим сервоприводом — у такого термостата внутри встроен миниатюрный электродвигатель вместо механического вентиля. Электронику можно установить в любом месте комнаты, чтобы измерять температуру. Сервопривод вращает ось при измерении температурного режима и таким образом воздействует на терморегулятор.
4. Электронный терморегулятор для батарей отопления считается удобным аналогом механической модели, но более дорогой по цене. Оснащён дисплеем и кнопками для управления. Погрешность рабочих показателей минимальна. С помощью электроники можно задавать по часам температурный режим на стуки и недели вперёд. Электронные модели питаются от батареек или специального аккумулятора (в комплекте идёт зарядка).

На заметку. Электронный вариант очень удобен в домах, где хозяева днём отсутствуют либо уезжают в выходные. В этот период с помощью терморегулятора отопительная система будет греть дом в экономном режиме.

Преимущества использования терморегулятора и его недостатки

Установка термостата на батарею отопления имеет следующие преимущества:

• экономия денежных средств за счёт уменьшенного расход теплоносителя;
• при остановке электронных термостатов можно сэкономить на подаче теплоносителя в отсутствии хозяев;
• простой монтаж, который можно выполнить самостоятельно;
• в процессе эксплуатации терморегуляторы не нуждаются в дополнительных затратах;
• в случае необходимости можно перекрыть подачу теплоносителя на радиатор без отключения всей системы;
• позволяет создать комфортный микроклимат в каждой комнате отдельно.

Оптимальный рекомендованный температурный режим в комнатах жилого дома или квартиры:

• на кухне — 19C;
• в ванной — 24-26C;
• в детской — 21-24C;
• в общей комнате — от 18 — 22C.

Ночью температуру воздуха понижают.

Недостатки у терморегуляторов тоже есть, и их нужно учитывать:

• при установке сложного электронного термостат требуется дорогостоящая услуга специалиста;
• ручным терморегулятором для радиатора отопления не получится точно выставлять температуру.
• если батареи закрыты шторами, то для правильной регуляции микроклимата надо монтировать выносной терморегулятор для радиатора.

Правила монтажа терморегулятора батареи

Чтобы разобраться, как правильно устанавливать терморегулятор на радиатор, следует знать несколько правил:

• устройства не ставят на батареи из чугуна (у них высокая тепловая инерция), лучше всего подходят алюминиевые либо биметаллические;
• в приборе имеются хрупкие детали, поэтому обращаться с ним надо осторожно;
• устройство располагают не меньше чем на расстоянии 80 см. от пола;
• нужно предусмотреть удобный подход к прибору;
• устройства с автоматическим управлением нельзя прятать за экранами и шторами;
• регуляторы рекомендуется ставить на подачу теплоносителя для более эффективной работы.
• термоголовку следует располагать горизонтально, чтобы нагретый воздух, поднимающийся от радиатора, не воздействовал на сильфон.

Дистанционный датчик есть смысл применять, если радиатор прикрыт плотными шторами, регулятор располагается на расстоянии менее, чем 10 см от подоконника, либо отопительный прибор установлен в нише. Могут встречаться и другие факторы, искажающие восприятие реальной температуры в помещении, например, направленные на прибор солнечные лучи, либо расположенные рядом другие нагревательные приборы.

На заметку. После того, как отопительный сезон завершится, термокраны для радиаторов отопления нужно открыть на полную подачу теплоносителя, это поможет избежать образования твёрдых нерастворимых осадков и выхода из строя прибора.

Этапы монтажа

Перед тем как устанавливать кран для батареи отопления с терморегулятором, нужно перекрыть трубу стояка и слить теплоноситель из отопительного прибора. Монтаж приборов следует делать до наступления отопительного сезона.

Этапы работ следующие:

1. Необходимо отрезать подводящие трубы на небольшом расстоянии от радиатора.
2. Отсоединить трубы и кран (если он имеется) от радиатора.
3. При однотрубной схеме делают перемычку между обраткой и подачей (сваривают или устанавливают, способ зависит от материала труб).
4. С термоклапана и запорного вентиля снимают хвостовики и гайки, и заворачивают их в пробки батареи. На корпусе изображены стрелки, показывающие, куда должна двигаться вода. При монтаже на это надо обратить внимание. Иногда модели устанавливаются с помощью защелкивания: головку нужно поставить на деление «max», приставить и придавить до щелчка.
5. Трубную обвязку собирают и закрепляют на постоянное место.

В однотрубной схеме диаметр байпаса делают на шаг меньше, чем диаметр трубопровода. В двухтрубной схеме прибор устанавливают вверху.

На заметку. В автономной системе отопления с отключением подачи теплоносителя проблем нет. Если отопление центральное, то нужно перекрыть шаровой кран, установленный на подающей трубе после байпаса. В других случаях придётся договариваться с обслуживающей организацией о временном перекрытии стояка.

Когда монтаж завершён, нужно выполнить настройку. С механическими можно справиться самостоятельно. Для сложных программируемых нужен специалист. У механических моделей нет температурных указателей, поэтому подходящий режим работы регулятора определяется на практике.

Итоги

Установить кран терморегулятор на радиатор отопления, при желании, можно своими руками. Главное — выбрать оптимальный вариант, соотнести свои пожелания и финансовые возможности.

Механические и полуэлектронные приборы успешно решат проблему регулировки температурного режима в жилых помещениях. Владельцы частных домов сэкономят на энергоресурсах, а жители квартир с центральным отоплением смогут отрегулировать комфортный температурный режим.

Правильно выставленная температура уберёт такие негативные явления, как пересушенный воздух в квартире, сквозняки от постоянного проветривания при перегреве помещений.

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и питание от батареи, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее. Радиатор Термостат предлагает функции блокировки использования позволяя вам предотвратить его использование дети или гости.

Умные радиаторные клапаны

: того стоит? Или просто уловка?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома. Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые редко устанавливаются в жилых домах). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат в вашем доме по комнате. Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем говорить о радиаторных клапанах smart , стоит кратко рассказать о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный «тройник» для трубы, означающий, что любая горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако, когда мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ). :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы использовать грубую систему нумерации «1-5» для определения того, должен ли включаться радиатор (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и в радиатор может проходить только горячая вода. когда заданная температура достигает .

А поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление, чтобы открывать / закрывать клапан, тем самым позволяя обогревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, которая становится особенно жаркой (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет контролировать отопление всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко — буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем при использовании интеллектуального термостата.

Можно ли объединить интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и режимы, в сочетании с интеллектуальными клапанами, чтобы вы могли контролировать все вещи в каждой комнате .Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У обучающего термостата Nest есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они явно не упоминают об этом — они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, ваш единственный реальный вариант — интегрировать их с вашим концентратором умного дома, а затем купить совместимый умный клапан . Я видел некоторые клапаны с поддержкой HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, сочетающие в себе интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых частях Европы) более обнадеживающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана) без включения остальной части отопления вашего дома . Это довольно приятная функция:

Однако отзывы Amazon о клапанах Hive неоднозначны: 27% дали ему оценку 1/5 и заявили, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) — однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Разве нельзя просто использовать термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуры, при которых они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.

• 1 — при температуре 10-15 ° C
• 2 — при температуре 15-17 ° C
• 3 — при температуре 18-20 ° C (около 68 ° C)
• 4 — при температуре до 21 года -22 ° C (около 77 ° C)
• 5 — макс. (Клапан всегда открыт)

Это то, что у меня есть в доме, и для большинства комнат установлено значение «4», а для некоторых установлено значение «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

1. Умение управлять клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог интегрировать интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
2. Более точный контроль открытия клапанов. Прямо сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером». . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым контролем этого уровня.

Короче говоря, если бы у меня не было ТРВ, я бы, наверное, пошел и купил умные радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на smart термостатические клапаны .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть обучающий термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно рекомендовать конкретные продукты, которые подходят им. Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их отзывы неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это похоже на ошибочный процесс установки) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее глючным и раздражающим. .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит в итоге .

У вас есть термостат Nest или Ecobee и смарт-хаб

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный сенсор e (тем более, что и Nest, и ecobee поддерживают HomeKit).

Помимо этого, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите большой (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения — это просто означает, что вам нужно вручную управлять некоторыми частями вашей системы отопления. .Например, вы могли знать, что в двух задних спальнях становится очень жарко с течением дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время — например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке — поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Как это работает — Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры.Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху — термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении. Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 — наибольшему. Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза.Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.

---

Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV — наш самый популярный клапан — работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой. Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

---

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли ТРВ котлом?

Нас часто спрашивают об этом, и ответ — нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) — это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар к радиаторам. Мы рекомендуем обучающийся термостат, такой как Nest.

---

Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.

---

Существует косвенная связь — TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом.Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Подключенный дом с Smart TRV

Самое большое обновление TRV с момента их изобретения в 1970-х годах — это умные технологии — Интернет вещей. Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, которые предлагают интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.

---

TRV на однотрубном пара

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе. Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не может выйти, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит радиатор.

---

Если воздух не выходит, пар не может поступать.

---

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

Радиаторный термостат Homematic IP

— Homematic IP

Радиаторный термостат Homematic IP является частью системы умного дома Homematic IP и помогает снизить затраты на электроэнергию. Умный термостат заменяет существующие радиаторные термостаты, обеспечивая экономию энергии до 30%.

Радиаторный термостат Homematic IP можно легко установить на существующие клапаны с размером резьбы M30 (например, Heimeier) с помощью металлической накидной гайки без вмешательства в систему отопления.Соответствующие переходники для клапанов Danfoss также поставляются с устройством. Питание осуществляется от двух батареек AA, обеспечивающих срок службы до 2 лет.

После настройки устройства желаемую температуру в помещении можно регулировать непосредственно с помощью радиаторного термостата, с помощью настенного термостата Homematic IP или приложения Homematic IP. С помощью приложения можно определить до трех недельных профилей с до шести фаз нагрева в день и комнату. Система становится действительно умной в сочетании с оконным / дверным контактом Homematic IP.Если устройство обнаруживает открытое окно, термостат радиатора Homematic IP автоматически снижает подачу горячей воды в радиатор. Как только окно закрывается, радиатор снова начинает повышать температуру в помещении. Таким образом можно снизить потребление энергии, повысить комфорт проживания и в то же время защитить окружающую среду. Создавая недельные профили, вы можете автоматизировать свою повседневную жизнь — шагать утром в теплую ванную комнату, экономить ценную тепловую энергию, пока вас нет дома, и наслаждаться после работы в своей гостиной с индивидуально настроенной комнатной температурой.

С малошумной коробкой передач также можно использовать радиаторный термостат Homematic IP в детской комнате или спальне. Встроенная функция защиты от накипи и замерзания защищает клапан от накипи и замерзания.

Примечание. Если в одной комнате одновременно используются несколько радиаторных термостатов, устройствами можно управлять централизованно через приложение Homematic IP или удобно через настенный термостат Homematic IP.

Направляющая термостатического клапана | Только радиаторы

Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.

Введение в термостатические клапаны

Термостатическая головка клапана радиатора — это квинтэссенция радиаторной техники. Это один из многих возможных регуляторов отопления для регулирования температуры воздуха в помещении. Благодаря своей высокой стоимости и простоте использования, он является одним из самых популярных.

Вы найдете или установите свой TRV сбоку от радиатора, а правильная установка позволит вам максимально использовать один котел и наслаждаться разной теплотой в разных комнатах.

Как работают термостатические клапаны радиатора?

TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в радиатор в зависимости от настройки.

Головка термостатического клапана находится на верхней части корпуса клапана. При изменении температуры в помещении головка клапана расширяется, регулируя штифт в корпусе клапана так, чтобы он открывался или закрывался.

Расширение при нагревании помещения блокирует корпус клапана, чтобы в радиатор поступало меньше горячей воды.

Сокращение при охлаждении помещения открывает корпус клапана, чтобы в радиатор поступало больше горячей воды.

TRV бывают двух основных исполнений. Они могут быть восковыми или жидкостными, причем жидкостные термостатические радиаторные клапаны являются более поздней разработкой. Их главный плюс по сравнению с восковыми термостатическими клапанами — более быстрая регулировка в соответствии с изменениями температуры.

Как восковые, так и жидкостные термостатические радиаторные клапаны предлагают автоматическую регулировку в отличие от стандартного ручного радиаторного клапана.

Термостатические клапаны: преимущества и недостатки

Ключевым преимуществом термостатических радиаторных клапанов является их энергосберегающий потенциал. Максимально используйте настройки TRV, чтобы контролировать температуру в отдельных помещениях и экономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Настраиваемые привилегии TRV

Гибкость — это движущая сила установки термостатических радиаторных клапанов в вашем доме. Избегайте потерь энергии и предотвращайте повреждения от мороза, плесени и других климатических проблем, которые могут затруднить обслуживание дома. Вот два ключевых сценария…

В более загруженных помещениях, таких как ваша гостиная, которые больше нагреваются движениями вашей семьи, приборами и даже солнцем, сияющим через окна, TRV можно установить на более низкую температуру.Ваш TRV ограничит поток воды по мере достижения нужного тепла, и вы избежите перегрева самых горячих участков вашего дома.

Затем в менее населенных помещениях, таких как запасные спальни или внешние общие зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые не так часто используются вашей семьей.

Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя вам сэкономить деньги и топливо, наслаждаясь комфортом отапливаемого дома.

Проблемы с потенциальным термостатическим клапаном радиатора

При правильном обслуживании термостатического клапана радиатора недостатков нет.Однако могут возникнуть проблемы.

Старые термостатические клапаны можно легко спутать с температурой в помещении. Сквозные сквозняки или вентиляция мешают работе клапана, вызывая гораздо более горячие или холодные показания, чем в действительности.

И эти простые устройства могут повлиять на большие проблемы, связанные не только с поломкой, но и с поломкой.

Если термостатический клапан радиатора перестает работать при выключении, радиатор не включается и может вызвать образование конденсата, плесень, мороз и другие проблемы, связанные с холодом.И если ваш TRV сломается, когда он включен, он будет бесконечно перекачивать горячую воду через ваш радиатор и вызывать серьезный перегрев.

По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное определение температуры окружающей среды, и не оставляйте их на высоких настройках, когда находитесь вне дома в течение значительного периода времени.

Ванные: A TRV №-№

Не делайте ошибки, устанавливая термостатический вентиль радиатора в вашей ванной комнате, так как тепло, производимое вашим душем или ванной, нанесет ущерб термостату TRV.Вместо того, чтобы предотвращать конденсацию, которая часто мешает ванным комнатам, TRV отключится и ничего не сделает.

Еще одно соображение — не устанавливать термостатические радиаторные клапаны в той же комнате, что и ваш основной термостат. Этот блок подключается непосредственно к вашему котлу, поэтому вы непреднамеренно создаете конкуренцию между вашим TRV и центральным термостатом. В этой монументальной битве проигрывает только домовладелец!

Обещание современного TRV

Термостатические радиаторные клапаны прошли долгий путь со времен базовых клапанов из парафина. Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и надежной настройки. Вот электронный термостатический вентиль радиатора…

Ведущие бренды домашнего отопления, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с батарейным питанием и более совершенным датчиком температуры обеспечивает большую точность работы TRV, чем любой традиционный термостатический радиаторный клапан.

Электронные ТРВ также могут быть подключены к все более популярным интеллектуальным системам отопления.Благодаря постоянно расширяющимся возможностям систем умного дома и Интернета вещей теперь вы можете управлять своими TRV с помощью смартфона, не вставая с дивана — или даже во время путешествия, — чтобы в вашем доме постоянно работало отопление.

Как установить термостатические клапаны

Далее мы рассмотрим две основные проблемы с термостатическим клапаном радиатора и способы их устранения. Если вам нужен более подробный совет, наша дружная команда всегда доступна по телефону для поддержки.

TRV не являются сложными объектами, и диагностика обычно очень проста.Просто потратьте несколько минут, чтобы оценить ситуацию, прежде чем искать в сети «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого решения.

Как открепить термостатический клапан радиатора?

Заедание клапана, вероятно, является наиболее частой проблемой термостатического клапана радиатора. Вне зависимости от того, открыт он или закрыт, в конечном итоге он доставит немало хлопот. Обычно это происходит при настройке клапана впервые за долгое время, например, после продолжительного холода или лета (часто одного и того же!).

Чтобы исправить это, установите TRV на максимальное значение, затем отверните гайку для снятия термостата вручную. Вы обнаружите поршень, который обычно плавно подпрыгивает и сжимается. Возьмите немного WD40 и нанесите немного, пока он снова не начнет плавно двигаться.

Не реагирующий поршень означает, что вам следует заменить свой TRV. Оставайтесь с нами до конца этой статьи, когда мы представим нашу подборку TRV, занимающих лидирующие позиции на рынке…

Термостатический клапан не включается или не выключается?

Если поршень движется плавно, но ваш TRV не работает, вероятно, внутренние детали капут.Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать домашнее отопление и воспользоваться правильной функцией TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беспроблемного модулированного отопления.

Чтобы не узнать, что ваш термостатический клапан сломан слишком поздно, а также предотвратить заедание TRV, сезонно проверяйте и смазывайте поршень клапана. Также важно, чтобы в вентиляционных отверстиях вокруг головки клапана не было пыли и другого мусора, поскольку это может снизить точность показаний TRV.

Стоит ли иметь TRV в моем доме?

Совершенно верно! В собственности с несколькими радиаторами, обогревающими помещения с различной интенсивностью движения, термостатические радиаторные клапаны — это легкая задача! Тепло там, где хочешь, никаких потерь там, где нет.

Благодаря простому обслуживанию, о котором мы упоминали, ваши TRV будут безупречно работать в течение многих лет. А если у вас есть интеллектуальная система отопления дома, набор электронных термостатических радиаторных клапанов станет вашим лучшим решением для значительной экономии энергии и денег.

Помогите окружающей среде, заботясь о собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!

Наш ассортимент термостатических клапанов для радиаторов

Просмотрите наш полный ассортимент радиаторных клапанов и откройте для себя идеальный продукт для отопления вашего дома уже сегодня.

А пока давайте взглянем на несколько наших бестселлеров..

Какой температуре соответствуют цифры или шкала на термостатическом вентиле радиатора? — Энергид

Цифры или шкалы на термостатических клапанах радиатора не соответствуют точной температуре, а скорее соответствуют уровню комфорта. Путем проб и ошибок вы найдете настройку, которая соответствует вашим потребностям!

Примерное преобразование в градусы Цельсия

Невозможно точно перевести шкалу термостатического клапана радиатора в градусы Цельсия.Это почти полностью зависит от планировки вашей комнаты.

Однако приблизительный пересчет можно произвести. Например, положение клапана * соответствует температуре защиты от замерзания , а положение 3 t o приблизительно 20 ° C . Взяв это за основу, вот приблизительная таблица преобразования с комнатами и видами использования, для которых рекомендуются эти настройки.

Положение клапана	Эталонная температура	Рекомендуемая настройка для
*	6 ° С	Защита от замерзания
0-1	12 ° С	Подвал, лестница
1	15 ° С	Нежилое помещение, прачечная, ниша
2	17 ° С	Прихожая, коридор
2-3	18 ° С	Спальня
3	19-20 ° С	На кухне
3-4	20-21 ° С	Гостиная, детская спальня
4	22 ° С	Ванная комната
5	Максимум.	Клапан полностью открыт

Почему на термостатических вентилях радиатора не указана температура?

Чтобы понять это, вам нужно быстро познакомиться с работой вашего термостатического клапана радиатора: внутри вашего клапана находится термостатический баллон, который содержит жидкость, гель или газ. Эта лампочка расширяется или сжимается в зависимости от температуры окружающей среды. При этом он открывает или закрывает клапан, который пропускает нагретую воду в радиатор или предотвращает ее попадание.

Реакция термостатической лампочки зависит от планировки вашей комнаты. Таким образом, на лампу влияет тепло, излучаемое радиатором, температура воды, холодное излучение стены или окна.

Вот почему невозможно точно масштабировать термостатический клапан в градусах Цельсия. Поэтому ваш термостатический вентиль радиатора имеет такие маркировки, как: *, 1, 2, 3, 4, 5.

Как правильно настроить термостатические клапаны радиатора?

Действуйте следующим образом:

1. немного поиграйте вначале, пока не найдете подходящую для вас температуру;
2. держитесь подальше от этого;
3. не поддавайтесь искушению полностью открыть вентиль, когда вы заходите в комнату утром и находите ее слишком холодной;
4. не устанавливайте клапан на минимум, когда он слишком горячий;
5. пусть термостатическая лампочка делает свою работу естественным образом.

Если вы используете только комнатный термостат, поскольку ваше отопительное оборудование еще не имеет термостатических клапанов, всегда рекомендуется установить некоторые из них. Узнайте, почему термостатические клапаны в сочетании с комнатным термостатом — лучший способ правильно отапливать ваш дом!

Thera-2 (серия T9000) Радиаторный термостат

Thera-2 (серия T9000) Радиаторный термостат

Радиаторный термостат устанавливается на корпус термостатического клапана радиатора (корпус TRV).Сочетание обоих, Термостатический клапан радиатора (TRV) регулирует температуру в помещении, регулируя поток горячей воды через радиатор. ТРВ установлено в системах водяного отопления на г. питания или, реже, на обратном подключении радиаторов. Радиаторные термостаты этого типа соответствуют европейскому стандарту EN 215 при использовании с сертифицированными корпусами Honeywell TRV. Радиаторные термостаты Honeywell с Honeywell (HW) M30 x 1.5 Подходит для всех корпусов TRV и радиаторных вставок с подключением M30 x 1,5 и закрывающим размером 11,5 мм. Радиаторные термостаты этого типа с стопорным кольцом (DA) Подходит для корпусов TRV и клапанных вставок с защелкивающимся соединением, совместимым с типом Danfoss (RA). Для систем водяного отопления на корпусах термостатических радиаторных клапанов или на компактных вставках радиаторных клапанов.

Допуски	Соответствует подключению M30 x 1,5 по европейскому стандарту EN 215
Блокировка уставки	да
Ограничение уставки	да
Цвет	белый по RAL9016
Температурная шкала	1. .5

Дополнительное описание

Доступен с датчиком жидкости или парафина Оснащен простыми в использовании ограничителями диапазона Современный эргономичный дизайн

9038 903 903 903 11,5

Соединение корпуса и головки	Закрывающий размер	Темп.место элемента	Длина капиллярной трубки	Температурный элемент	Темп. диапазон заданного значения	Нулевое положение	Заглушка	Тип
	мм		мм		o C			11,5	внутренний		заполненный жидкостью	6 . .. 28		MNG	T9001
M30 x 1,5	11,5	внутренний	с жидким наполнением	1… 26		MNG	T9001W0
M30 x 1,5	11,5	внутренний		с жидким наполнением	1 … 26		Honeywell
M30 x 1,5	11,5	внутренний		восковой наполнитель	6 … 28		MNG	T9002
M307	внутренний		восковой наполнитель	1… 26		MNG	T9002W0
M30 x 1,5	11,5	внутренний		с воском	1 … 26		Honeywell

9038 903 903 903 9038 903

Соединение корпуса и головки	Закрывающий размер	Темп. место элемента	Длина капиллярной трубки	Температурный элемент	Темп. диапазон уставки	Нулевое положение	Заглушка	Тип
	мм		мм		o C			11,5	внутренний		с жидким наполнением	6… 28		MNG	T9001HP
M30 x 1,5	11,5	внутренний		жидкостный	1 … 26		MNG	MNG

9038 903 903 903

99

9038 9038 9038 9038 9038 903831 -тип

Соединение корпуса и головки	Закрывающий размер	Темп. место элемента	Длина капиллярной трубки	Температурный элемент	Темп. диапазон заданного значения	Нулевое положение	Заглушка	Тип
	мм		мм		o C			11,5	выносной	800	жидкостный	6… 28		MNG	T 8
M30 x 1,5	11,5	выносной	2000	жидкостный	6 … 28		MNG T 0
M30 x 1,5	11,5	выносной	5000	с жидким наполнением	6 . .. 28		MNG	T 0
MNG	11,5	выносной	800	жидкостный	1… 26		MNG	T 8W0
M30 x 1,5	11,5	выносной	2000	жидкостный	1 … 26		MNG6	MNG6 T 0W0
M30 x 1,5	11,5	выносной	5000	с жидким наполнением	1 … 26		MNG	T 0W0
Соединение корпуса и головки	Закрывающий размер	Темп.место элемента	Длина капиллярной трубки	Температурный элемент	Темп. диапазон уставки	Нулевая позиция	Заглушка	Тип
	мм		мм		o C			внутренний		заполненный жидкостью	6 … 28		MNG	T9001DA
RA-тип		внутренний			заполненный жидкостью		.. 28		Honeywell	T9001DAH
RA-тип		внутренний		жидкостный	1 … 26		MNG		внутренний		заполненный жидкостью	1 … 26		Honeywell	T9001DAW0H

.
