Схема комбинированного отопления двухэтажного дома: виды систем, с принудительной циркуляцией, однотрубная, двутрубная, с естественной циркуляцией, без насоса, с теплым полом и радиаторами

Комбинированное отопление для частного дома: выбор котла

Собственникам частных домовладений, не имеющим возможности провести газовое отопление, подойдёт такой вариант, как комбинированное отопление для дома. При помощи этой эффективной системы можно обеспечить качественный обогрев помещения и создать в нём уютную домашнюю обстановку.

Схема комбинированного отопления частного дома

Вернуться к оглавлению

Содержание материала

• 1 Принципы работы комбинированных систем отопления
• 2 Своеобразие конструкций
• 3 Выбор моделей
• 4 Стоимость конструкций
• 5 Виды комбинированных систем отопления
  • 5.1 Газовый + дизельный котёл
  • 5.2 Газ + твердое топливо
  • 5.3 Твёрдое топливо + электричество
  • 5.4 Газ + твердотопливные материалы + электричество
  • 5.5 Пиролиз + электроды
• 6 Наиболее популярные твёрдотопливные котлы
• 7 Комбинированные котлы из России
• 8 Котлы других производителей
• 9 Самостоятельный обогрев дома

Принципы работы комбинированных систем отопления

Приобретая многотопливную конструкцию котла, являющуюся элементом комбинированного отопления, нужно ознакомиться с универсальной мощностью устройства котла. Площадь здания, отопительные потребности здесь тоже учитываются. Рассматривают наиболее эффективные и актуальные комбинации отопления, которые строятся на трёх принципах:

• энергия добывается из всевозможных известных источников;
• энергия образуется, сберегается и аккумулируется, с последующим её рациональным использованием;
• система создаётся как в период строительства, так и в построенном доме.

Комбинированное отопление загородного дома является широко применяемым видом обогрева, потому как очень удобно переключиться с одного топлива на другое при помощи смены горелки, включённой в общий набор.

Вариант комбинированного отопления в частном доме

При этом не происходят какие-либо значимые изменения в настройках, все вопросы решаются при помощи инструкции. Камера сгорания одна для двух видов топлива, поэтому процесс переключения бывает недолгим. Технически этот вариант считается успешным, несмотря на разные цены топлива.

Вернуться к оглавлению

Своеобразие конструкций

Комбинированные котлы для индивидуального отопления частного дома обладают несколькими топками для различных представителей горючего. В одной из них сжигается твёрдое топливо – дрова и уголь, в другой – жидкое или газообразное в виде газа или солярки. В таких системах возможно подключение нескольких автономных линий и установка разной температуры. К примеру, из одной идёт энергия в батареи, другая управляет тёплыми полами.

Для отопления двухэтажного дома – это отличный вариант, только нужно сосредоточить внимание на присутствие отдельных теплообменников, они имеются не в каждом комбинированном котле.

Схема комбинированного отопления двухэтажного дома

В последних разработанных представителях имеются встроенные ТЭНы для работы на существующих энергоносителях, а также присутствуют горелки, позволяющие употреблять как газ, так и солярку, просто переводя переключатель в нужный режим. В целях экономии и получения нужного эффекта обогрева большой площади, стоит использовать теплоаккумулятор, актуальнее всего это в котлах с применением угля. Во время использования твёрдого топлива не происходит регулировка мощности котельной системы и в комнате становится чрезвычайно жарко.

Присутствующий же теплоаккумулятор:

• отводит избыток тепла, происходит его консервация;
• при недостатке тепла горячая вода передаётся на ГВС или в систему.

При такой конструкции можно включать котёл не так часто.

Вернуться к оглавлению

Выбор моделей

Приступая к выбору моделей котла, нужно знать, что размер мощности на определенных видах топлива у него будет разный.

Проект дома с комбинированным отоплением

Это нужно для определения основного типа применяемого в целях отопления. Ещё одна информация – в иностранных котлах указана мощность номинальная, а в российских – максимальная. Это будет давать значительное отличие в показателях, поэтому нужно быть начеку. Комбинированные котлы для частного дома располагают различной мощностью при смене топлива.

Вернуться к оглавлению

Стоимость конструкций

Разумеется, когда котёл располагает разновидностями топливных систем, он дороже и тяжеловеснее. Лишь котлы в сочетании электрический + дрова в размерах неизменны, основа нагревания встроена в котёл, включается он автоматически после затухания горелки и понижения температуры ниже, чем критическая точка.

Схема комбинированного отопления с использованием солнечной энергии

Стоимость комбинированных котлов с твёрдым топливо + электричество такая же, как и на просто дровяные – изменения несущественные, да и размер практически одинаковый, вставляется лишь небольшой обогреватель. Подобная конструкция выручит в случае отсутствия возможности регулярно подкладывать дрова или нежелания прерывать ночной сон.

Одно только нужно помнить, что подобные электрокотлы могут выдавать только третью часть мощности, хорошо обогреть дом не получится, а вот не разморозить систему поможет. Аналогичное устройство имеет составной котёл уголь + электричество. В него можно закладывать любое твёрдое топливо, только почаще.

Вернуться к оглавлению

Виды комбинированных систем отопления

Газовый + дизельный котёл

От показателей теплообменника зависит функционирование и эксплуатация настоящего сочетания. Такой представитель бывает изготовлен из чугуна и стали в отдельности, либо в совмещении. Потребители, пользующиеся комбинированным котлом для частного дома убедились, что при расположенном поблизости газопроводе, возможно применение как водяного отопления, так и комбинированной системы в виде сочетания солярки и газа. Это очень экономная версия приобретения и дальнейшей эксплуатации конструкции.

Газ + твердое топливо

Подобная система представляет собой самостоятельное соединение газа и твёрдого топлива. Сюда подойдёт многотопливное устройство, функционирующее на дровах и угле.

Котел для комбинированного отопления газ, дизель и твердое топливо

Такое сочетание не всегда эффективно, в котле необходимо присутствие специальной автоматической технологии, контролирующей безопасность. Отнестись к этой ситуации нужно чётко и под присмотром специалиста, тогда будет отдача. Несмотря на непростую конструкцию, данные аппараты популярны по причине недорогой стоимости.

Твёрдое топливо + электричество

Комбинированные котлы для отопления частного дома с подобным сочетанием довольно часто используются на практике, преимущественно в дачном варианте. Объём электричества здесь от 220 до 380 вольт, мощность – 4-9 киловатт. В потенциале имеется трёхфазовое переключение. Присутствуя в помещении, владельцы могут применять твёрдое топливо, а во время отъезда включается автоматика, и в здании будет поддерживаться необходимый температурный режим.

Цена такого агрегата, конечно, немаленькая, но зато он надёжный и при неимении других вариантов, этот будет как нельзя лучше.

Газ + твердотопливные материалы + электричество

Потребители, ценящие предельную мощность, выбирают только эту систему отопления, функционирующую с помощью некоторых источников топлива. Сюда применяют уголь, древесину, кокс, брикеты пиломатериалов.
Смешанная система обогрева подойдёт для разных местностей, расположенных вдали от города, но с присутствием газопровода. В случае образования недостатка газа или электричества, всегда существует выход – применять древесину или иное твёрдое топливо.

Пиролиз + электроды

Данное приспособление подойдёт для отопления двухэтажного дома или обогрева дачного помещения. Комбинация действия пиролизного и электродного котла позволят поддерживать необходимую температуру, даже когда нет хозяев.

Схема представляет собой не один многотопливный механизм, а два агрегата, и уже успела завоевать популярность.

Вернуться к оглавлению

Наиболее популярные твёрдотопливные котлы

Рейтинг самых известных отопительных систем возглавляют финские комбинированные котлы. Этому есть объяснение:

1. Климат страны схож с климатом России, необходимая мощность отопительного процесса может быть достигнута.
2. Компании-производители уже имеют большой опыт и возможности в этой сфере.
3. Качество моделей очень высокое.

Jäspi Group – известная фирма, специализирующаяся на производстве отопительного оснащения. Котлы обладают хорошими характеристиками, они оснащены ТЭНами.
Ещё известная фирма – Jäspi. Котлы этого представителя:

Линейка Jäspi Biotriplex представляет новейшую модель: при переходах не требуется переключение, две топки существуют автономно.

Вернуться к оглавлению

Комбинированные котлы из России

Российский котёл Warmos-TT от производителя «Эван» имеет:

• сочетание уголь, дрова + электричество;
• топку небольшого объёма, поэтому лучше использовать уголь;
• способность сжигать влажную древесину;
• сравнительно невысокий КПД;
• небольшой размер;
• комбинированную теплоизоляцию;
• возможность дополнительной установки регулятора тяги и ТЭНа, термостата и термоограничителя.

Вернуться к оглавлению

Котлы других производителей

Наиболее востребованным в многотопливном котле является сочетание: твёрдое топливо + газ.

Так выглядят комбинированные котлы фирмы Zota

Это позволяет отлично отапливать коттеджи, вблизи которых проходят газовые магистрали. Наряду с финскими котлами, имеются ещё польские, фирмы Zota. В них можно сочетать твёрдое, газообразное и жидкое топливо. Однако, горелку нужно будет менять. Цена на котёл небольшая, такая модель подойдёт для тех, кто не собирается частенько менять энергоносители.

Для желающих регулярно осуществлять смену топлива подойдёт комбинированный двухпоточный котёл фирмы Zota – ECO CK Plus.

Схема работы здесь другая. Основное твёрдое топливо заканчивается, происходит включение автоматом другой горелки. Всё фиксируется в настройках. Это интересная модель многовариантного котла, но имеющая и недостатки – размер и стоимость.
Ещё существующие модели:

Вернуться к оглавлению

Самостоятельный обогрев дома

Многообразие существующего оборудования способствует обустройству отопление частного дома своими руками, владелец должен обладать соответствующими знаниями. Сейчас за городом жить стало приоритетно, круглосуточно имеется горячая вода, отопление включается по желанию хозяев в нужное время. Но оформить всё нужно грамотно, иначе комфортное проживание будет невозможно.

Существующие схемы комбинированных отопительных котлов

Перед оборудованием системы любого помещения, особенно отопления двухэтажного дома, должен быть составлен проект, который заверяют в соответствующих организациях. В случае установки котла с газовым оборудованием также придётся повозиться с документами и подведением газовой магистрали.

Важным моментом является тот факт, что в частных домах системы отопления состоят из верхней и нижней разводки с использованием вертикальных и горизонтальных элементов. В одноэтажном доме лучше всего использовать верхнюю разводку с присутствием магистрального трубопровода на чердаке, а для отопления двухэтажного дома обычно применяется нижняя с оснащением котла в подвале. Видео обзор котельной частного дома с комбинированным отоплением.

Для правильного осуществления монтажа, нужно запастись определённым набором инструментов.

Однозначно, комбинированная система отопления частного дома – это замечательное открытие для владельцев, у которых имеются проблемы с ресурсами тепла. В современных котлах могут применяться разнообразные виды топлива – это уже зависит от индивидуальных решений. У каждого из видов свои недостатки, но при удачных комбинируемых решениях можно достигнуть желаемых результатов и установить подходящую и действенную систему отопления собственного дома.

Двухконтурный комбинированный котёл для отопления частного дома: схема, план

Содержание:

1. Отличия схемы отопления двухэтажного дома от одноэтажного
2. Выбор котла для нужд двухэтажного дома
3. Газовое отопление
4. Электрическое отопление
5. Дизельный котёл и отопление дома отработкой
6. Твердотопливный котёл
7. Комбинированные системы отопления
8. От чего зависит нормальная работа теплового агрегата
9. Видео об отопление двухэтажного дома

Конечно, отопление двух разных по этажности объектов имеет свои особенности, но они скорее заключаются в трубной разводке– агрегат, будь он газовый, твердотопливный или электрический, способен отопить два этажа полезной площади, если мощность позволительна. Что представляет собой схема отопления двухэтажного дома настенным двухконтурным котлом, и в чём её отличия от иных разводок – описано ниже.

Отличия схемы отопления двухэтажного дома от одноэтажного

Суть отличия заключается в ином подходе к сборке всей трубной системы – если на одном этаже принято собирать все комплектующие системы последовательно, то для двухэтажного дома это не так:

1. Обязательна принудительная циркуляция носителя по всей системе. Во-первых, без этого неосуществим подъём воды, во-вторых, это необходимо для периода сильных морозов – естественная циркуляция слаба и система может быть выведена из строя лопнувшей трубной разводкой.
2. Принципиальная схема отопления двухэтажного дома газовым котлом или иным агрегатом может быть коллекторной, одно- или двухтрубной. В основе каждой из схем лежит способ соединения разводки с отопительным агрегатом.
3. Отличие отопления двухэтажного дома в положении стояков – они должны располагаться вертикально, дабы обеспечить циркуляцию и прогрев носителя.
4. Магистральное перемещение нагретых масс позволяет держать температуру в доме на одном уровне, в то время как тупиковая схема хороша только для небольших помещений, позволяя вернуться носителю с малыми теплопотерями в котёл.

Что предпочесть для отопления каждого типа дома – разберём подробно:

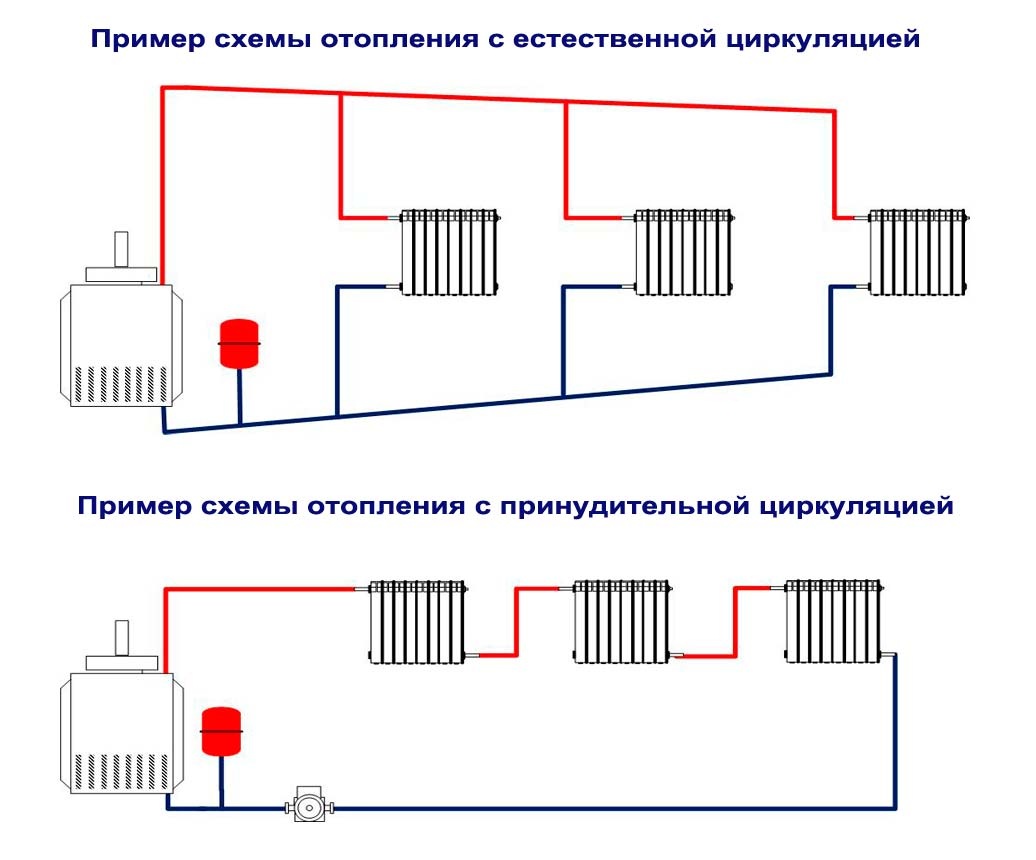

• Однотрубная система для двухэтажного объекта малоэффективна. Она потребует расположения подачи сверху. То есть котёл нужно будет размещать вверху или приобретать агрегат большого размера и мощности.

Действует такая схема просто – сливает холодные массы вниз, заменяя их на горячие. Недостаток системы серьёзный – она не позволит регулировать температуру на этажах, даже если на подаче установлен перекрывающий кран.

• Двухтрубная разводка универсальна. Позволяет держать разный уровень температуры, благодаря автономности отдельного радиатора – каждый из них снабжён запорной арматурой, позволяющей даже снимать комплектующие для ремонта без отключения всей системы. Особенностью этой системы стали вертикальные стояки в непосредственной близости от котла.
• Коллекторная схема отопления одноэтажного дома с двухконтурным котлом хороша своей многофункциональностью – позволяет осуществлять движение носителя с постоянной температурой за счёт нагрева накопителя, легко демонтируется на отдельные участки для ремонта, может быть вмонтирована в стену.

Выбрать правильную комплектацию всей трубной разводки поможет специалист-проектировщик. Поэтому так важно поручить дело профессионалам ещё на стадии строительства дома.

Выбор котла для нужд двухэтажного дома

Небольшие помещения выгодно отапливать любыми приборами – газовыми агрегатами, настенными или напольными электрокотлами, традиционной печью, наконец. Всё дело в небольшой протяжённости трубопровода от источника тепла, что позволяет сохранить комфорт надолго.

Другое дело, если речь идёт о двухэтажных коттеджах – система будет габаритнее, и при этом мощность источника должна превышать теплопотери дома, которые будут у такого объекта гораздо существеннее. Что предпочесть для обогрева такого объекта, и какие схемы отопления в одноэтажном частном доме или двухэтажном предпочтительнее – разберём подробно.

Газовое отопление

Идеально под нужды дома, общей площадью больше 100 м². Циркуляция носителя подчиняется встроенному насосу, автоматика позволяет регулировать значение подающего носителя. Остаётся выбрать тип трубной разводки и можно забыть о холодах навсегда.

Однако эти блага возможны лишь при непосредственной близости от дома центральных газоснабжающих магистралей. При отсутствии оных можно использовать баллонный газ, но для другого состава потребуется иной отопительный агрегат, что сопряжено с трудностями установки. Да и экономным такой источник вряд ли можно назвать.

Электрическое отопление

Главный недостаток системы – дороговизна эксплуатации. Даже простая схема отопления двухэтажного дома с принудительной циркуляцией будет затратной благодаря обширности объекта. Стоит заранее высчитать будущие теплопотери и приобретать котёл с запасом мощности, памятуя о сильных морозах, при которых система будет работать на высоких нагрузках.

Также это правило актуально для генерации горячей воды – нагрев потребует расхода энергии. Для двухэтажных домов можно использовать электрические системы, принцип которых состоит в рассеивании лучей – это плёночное отопление, его укладывают на пол и потолок.

Для подогрева воды используют бойлер. Затраты при этом останутся прежними, но дом будет лишён трубной разводки, а продуктивность возрастёт.

Дизельный котёл и отопление дома отработкой

Ещё более проблематичная система отопления. Во-первых, топливо не дёшево – стоит поинтересоваться у владельцев авто, довольны ли они ценами. Во-вторых, хранение следует должным образом обеспечить – требуется тёплое помещение, иначе дизель замёрзнет и тогда вопрос, как отопить собственный дом, останется не разрешенным.

Схема отопления двухэтажного дома с естественной циркуляцией остаётся аналогичной двум первым вариантам агрегатов, но подготовки требуется в разы больше – залить топливо, прогреть систему, установить бесперебойную подачу, отрегулировать тягу. Происходить процесс будет вне помещений дома, ибо запах и обязательные пятна на полу не располагают к уюту.

Твердотопливный котёл

Это всевозможные схемы систем отопления одноэтажного дома, основанные на сжигании дров, угля, брикетов или пеллетов. Традиционные кладочные печи – прародители твердотопливных агрегатов. Уже сейчас созданы котлы небольших размеров, позволяющих отопить дом в два этажа.

Как правило, разводка системы представляет собой двухтрубную разводку, позволяющую носителю не терять температуры при прохождении полного контура. Большое уважение заслуживают печи Кузнецова – их КПД составляет до 98%.

Кроме того, агрегаты способны обогревать дом в несколько этажей, благодаря колпакам внутри печи – на это, без трубной разводки неспособен ни один из известных агрегатов. Стоит присмотреться к такому варианту отопления повнимательнее – он не только создаст в доме тёплую атмосферу, но и сохранит русские традиции.

Комбинированные системы отопления

Большим спросом пользуется двухконтурный комбинированный котёл для отопления частного дома. Суть его в том, что в отсутствии одного вида топлива для обогрева, к процессу подключается другая система. Ассортимент обширен, и принцип везде аналогичен.

Например, твердотопливные агрегаты с тэнами позволяют прекратить подачу дров ночью или в ожидании подвоза. Также примечателен тем, что такой агрегат можно оставить на долгое время без присмотра, не боясь размораживания системы или пожара.

Все описанные системы отопления могут работать как в одноэтажном объекте, так и более внушительном. Важно правильно произвести расчёты для всей трубной разводки. Об этом ниже.

От чего зависит нормальная работа теплового агрегата

Прежде всего, план двухтрубного отопления двухконтурного котла одноэтажного дома должен быть детально проработан еще до начала монтажа. Это позволит сократить время работы и качественно восполнить теплопотери. Далее:

1. Количество точек водоразбора. Для нормальной работы системы с кранами более 2 штук потребуется накопительная система отопления. То есть наличие бойлера обязательно. Это актуально для площади одноэтажного дома более 100 м² или несколькими санузлами на каждом этаже.
2. Количество радиаторов. Оптимальное число будет равно количеству стандартных окон в доме – 800*1200 мм. Место установки – оконные проёмы. Помещения без них могут обойтись только трубной разводкой, так как теплопотери там значительно снижены.
3. Следует правильно выбрать циркуляционную систему. Как уже было сказано, одноэтажные строения могут не нуждаться в насосах, двух- и более – обязательно. Схема отопления одноэтажного дома с принудительной циркуляцией также позволит системе быть более продуктивной и не реагировать на минусовые температуры за окном.
4. Качественная система вентиляции позволит сделать любую установку безопасной. Это правило не касается электрических агрегатов – их преимущество в отсутствии каких-либо газов или продуктов горения.

Требования к системе вентиляции повышенные, прописаны в правилах СНиП и ГОСТ. Чтобы не сделать ошибки, работу по проектированию воздушных каналов следует предоставить мастеру.

Любая схема отопления одноэтажного дома с естественной циркуляцией или принудительной для двухэтажного строения, будет нормально функционировать, если учитывать описанные факторы, влияющие на процесс.

Какова бы ни была схема отопления загородного дома, дачи или коттеджа в несколько этажей, она должна удовлетворять нужды всех потребителей + снабжать дом достаточным количеством тепла. Это возможно лишь при скрупулёзном подходе к выбору агрегата и соответствующей трубной разводки.
