Однотрубное подключение радиаторов отопления: видео-инструкция по монтажу своими руками, особенности диагонального соединения батарей отопления, цена, фото

Добавлено автор alexxlab

Содержание

плюсы и минусы, схемы для квартиры и частного дома

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Содержание

  1. Плюсы и минусы диагонального подключения радиаторов отопления
  2. Особенности подключения радиатора по диагонали
  3. Виды диагонального подключения батареи
  4. Диагональное подключение радиатора отопления при однотрубной системе
  5. Диагональное подключение радиаторов в двухтрубной системе отопления
  6. Где размещать диагональную систему подключения радиатора
  7. Схемы диагонального подключения радиаторов отопления
  8. Как диагонально установить радиатор
  9. Диагональное подключение радиаторов отопления в квартире
  10. Диагональное подключение радиаторов отопления в частном доме
  11. Советы профессионалов
  12. Заключение

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Диагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

  1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
  2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
  3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

  1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
  2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
  3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
  4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
  5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

  • от нижней поверхности подоконника до верхней части секций 5-10 см;
  • от пола до нижней части секций 8-12 см;
  • от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

Двухстороннее присоединение труб способствует повышению теплоотдачи по сравнению с односторонним подключением

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

У открытого типа отопления циркуляция теплоносителя происходит самотеком

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

Принудительное отопление оснащено циркуляционным насосом

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Если циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Если циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Однотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Для квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Технология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

  1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
  2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
  3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

  • для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
  • оптимально отдать предпочтение диагонали, если разводка двухтрубная;
  • подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

Однотрубная и двухтрубная системы водяного отопления

Так как водяное отопление наиболее распространено, то есть резон остановиться на нем поподробнее. Имеется две основные схемы водяного отопления, причем заметить, по какой схеме подключено отопление в доме абсолютно не составляет труда – нужно лишь посмотреть на радиатор.

Системы водяного отопления бывают:

  1. однотрубные;
  2. двухтрубные.

В Советском Союзе в 50-60-е годы строительство жилья велось прямо-таки ударными темпами. Оно приняло такой размах, что министерство решило принять курс на минимизацию расходов. В числе прочих, сэкономить решили и на прокладке инженерных коммуникаций, в частности, на трубах отопления. Вот так и появилась однотрубная система водяного отопления – памятник идеям и действиям ради сиюминутной выгоды. В СССР было, честно говоря, много таких вот «идей». Да, при монтаже однотрубной системы отопления идет экономия материала — в ней полностью отсутствуют стояки обратной подачи или приема воды как отработанного теплоносителя. Да, вертикальная однотрубная система проста в монтаже и на ее устройство уходит значительно меньше трудозатрат. Но на этом все!!! Преимущества однотрубной системы водяного отопления на этом и закончились! А о проблемах, которые будут связаны с ее применением, инженеры того времени не думали. Партия сказала экономить – будем экономить на благо трудящихся!

Достоинства однотрубной системы водяного отопления:

  • экономия материалов;
  • простота монтажа;
  • более эстетичный внешний вид.

Недостатки однотрубной системы отопления:

  • необходимость только последовательного соединения радиаторов, что в многоквартирных жилых домах создает массу неудобств. То есть вода, проходя через каждый последующий радиатор, будет отдавать тепло, и к последнему радиатору дойдет уже достаточно охлажденной. Чтобы этого избежать, на каждых следующих этажах (выше или ниже, в зависимости от разводки), радиаторы должны иметь большее количество секций;
  • невозможность регулирования степени нагрева одного из радиаторов без последствий для последующих. Опять-таки из-за последовательного соединения радиаторов. Если кто-то захочет немного прикрыть вентиль на радиаторе в своей комнате, то следующие по ходу движения воды радиаторы также будут остывать;
  • требование более высокого давления в системе, что ведет за собой необходимость в установке более мощных насосов.

Двухтрубная система водяного отопления, в отличие, от однотрубной, предполагает равномерное распределение тепла. Одна труба подает горячий теплоноситель в радиаторы, другая же труба является обратной. Следовательно, исчезает необходимость в увеличении количества секций в последующих по ходу движения воды радиаторах.

Достоинства двухтрубной системы отопления:

Однотрубная / двухтрубная система отопления


Смотрите это видео на YouTube

  • возможность безболезненного регулирования температуры в радиаторах;
  • равномерное распределение тепла.

Недостаток двухтрубной системы лишь один – сэкономить на монтаже и материалах, к сожалению, не удастся.

Но в конце следует добавить, что в наше время с помощью множества технологических решений вполне можно избавиться от недостатков однотрубной системы отопления, которые были еще десять лет назад. На современные однотрубные системы отопления устанавливают радиаторные регуляторы, термостатические клапаны, удобные шаровые краны, специальные воздухоотводчики, балансировочные вентили. В результате, в современных однотрубных системах, которые используют последовательную подачу теплоносителя, уже вполне можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих!!! А вот это серьезный удар по позициям двухтрубной системы, в которой данное достоинство также присутствует.

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, собираетесь ли вы установить чугунные, алюминиевые, биметаллические или стальные радиаторы, важно правильно выбрать способ их подключения.

Способ подключения радиатора влияет на его теплообмен



Содержание статьи

  • 1 Типы систем отопления
    • 1.1 Однотрубная
    • 1.2 Двухтрубная разводка
  • 2 Где устанавливать радиаторы
  • 3 Схемы подключения радиаторов
      9 0011 3.1 Радиаторы с нижним подключением
    • 3.2 Радиаторы с боковым подключением
      • 3.2.1 Вариант № 1. Диагональное соединение
      • 3.2.2 Вариант № 2. Односторонний
      • 3.2.3 Вариант № 3. Нижнее или седловидное соединение

Типы систем отопления

Количество тепла, выделяемого радиатором отопления, не в последнюю очередь зависит от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.

Однотрубная система

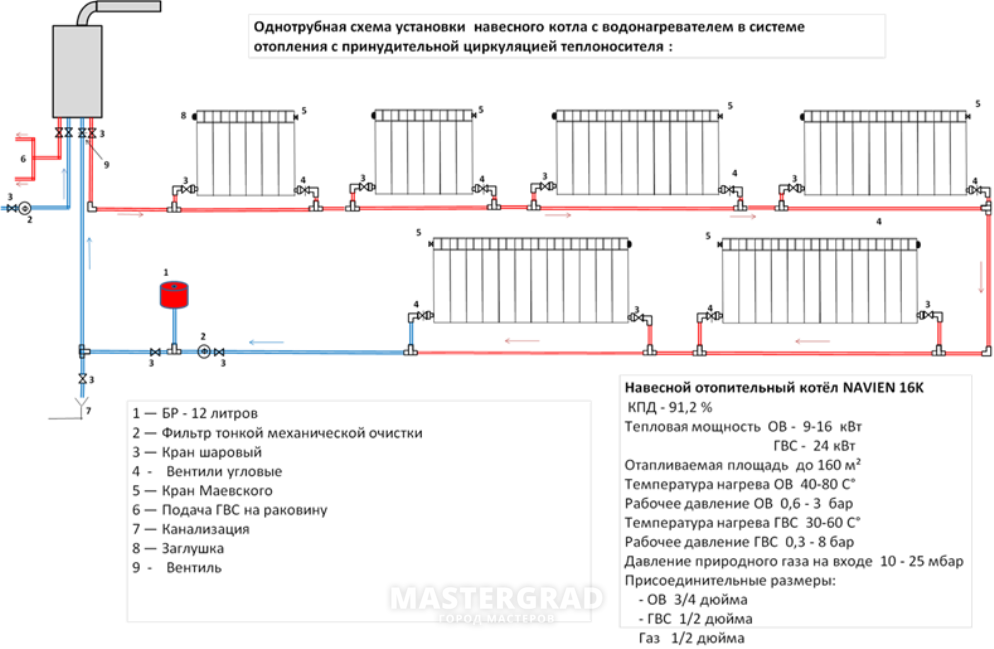

Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно такой тип проводки предпочтительнее в многоэтажных домах, хотя такая система далеко не редкость и в частных. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.

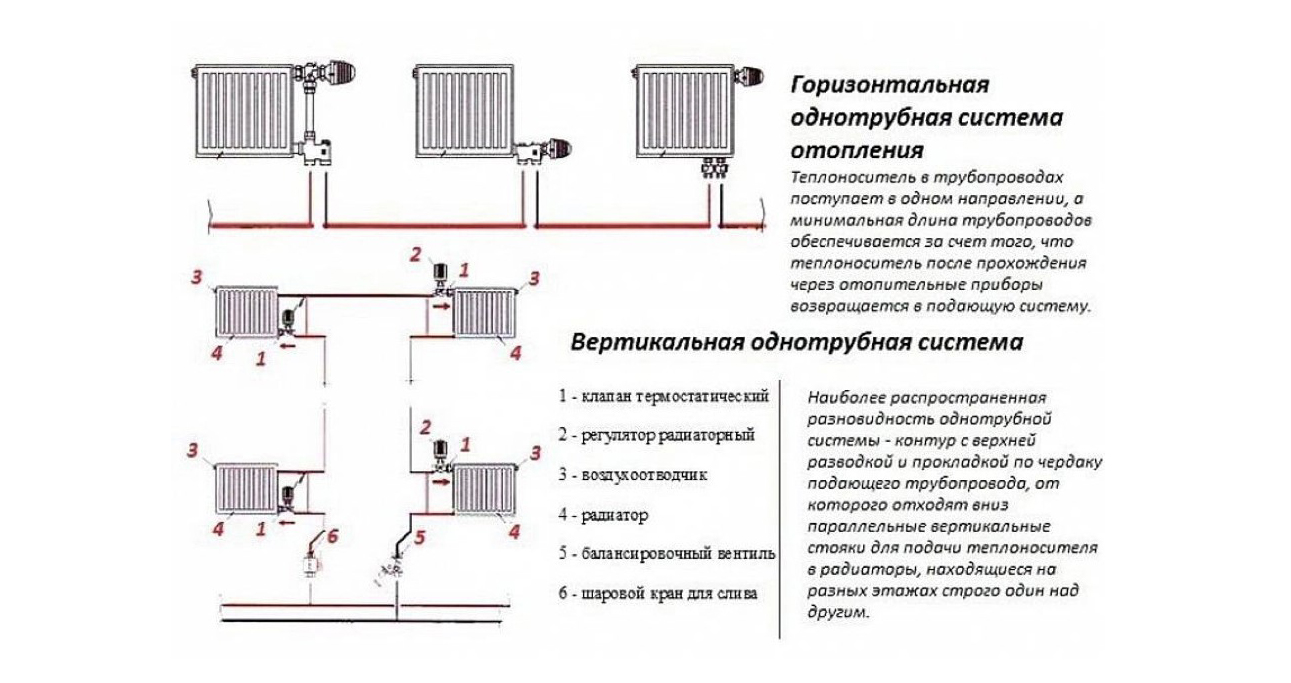

Пример однотрубной системы

Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостатком такой системы является то, что количество труб в системе почти вдвое больше. Но систему можно легко сбалансировать.

Подробнее о системах отопления частного дома читайте здесь.

Куда устанавливать радиаторы

Традиционно радиаторы отопления размещают под окнами и это не случайно. Поднимающийся поток теплого воздуха отсекает холодный воздух, поступающий из окон. Кроме того, теплый воздух нагревает стекла, не давая образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всего радиатора была не меньше заданного значения.

Как расположить радиатор под окном

Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если его опустить ниже, будет неудобно убираться, если поднять выше – будет холодно для ног. Расстояние до подоконника тоже регламентируется – оно должно быть 10-12 см. В этом случае теплый воздух будет свободно обходить преграду – подоконник – и подниматься по оконному стеклу.

И последнее расстояние, которое необходимо соблюдать при подключении радиаторов отопления, это расстояние до стены. Она должна быть 3-5 см. В этом случае по задней стенке радиатора будут подниматься восходящие потоки теплого воздуха, улучшится скорость обогрева помещения.

Читайте здесь, как смонтировать и подключить радиаторы отопления своими руками.

Схемы подключения радиаторов

Насколько хорошо прогреваются радиаторы, зависит от способа подачи к ним теплоносителя. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. При нижнем подключении расхождений быть не может. Трубок всего две – входная и выходная. Соответственно, с одной стороны охлаждающая жидкость подается к радиатору, с другой — отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно где подключать подачу, а где реверс написано в инструкции по монтажу, которая должна быть в наличии.

Радиаторы с боковым подключением

С боковым подключением вариантов намного больше: здесь подающий и обратный трубопроводы можно соединить в два патрубка, соответственно вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за эталон, и именно так производители проверяют свои отопительные приборы и данные в паспорте на тепловую мощность — для таких связь. Все остальные виды соединения отдают тепло менее эффективно.

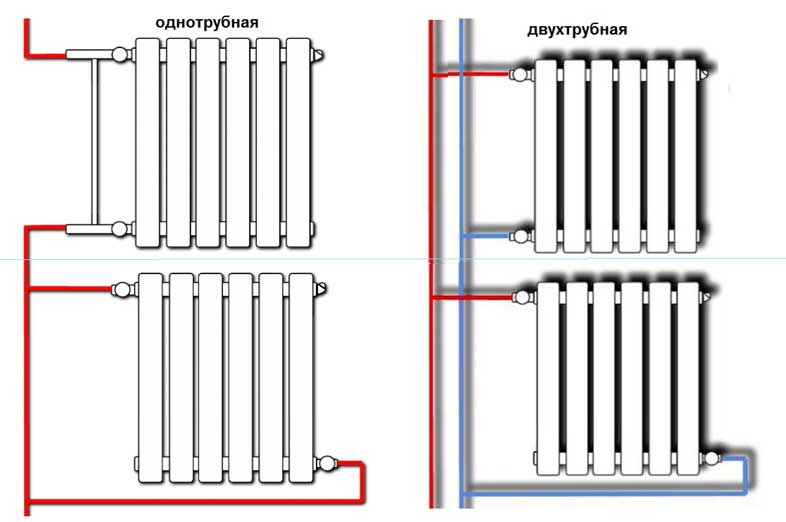

Схема диагонального подключения радиаторов отопления при двухтрубной и однотрубной системах

Это связано с тем, что при диагональном соединении батарей горячий теплоноситель подается к верхнему входу с одной стороны, проходит через весь радиатор и выходит из обратная, нижняя сторона.

Вариант №2. Односторонний

Как следует из названия, трубопроводы подсоединяются с одной стороны – подача сверху, обратка – снизу. Этот вариант удобен, когда стояк проходит сбоку от обогревателя, что часто бывает в квартирах, ведь такой тип подключения обычно преобладает. При подаче теплоносителя снизу такую ​​схему применяют редко – не очень удобно размещать трубы.

Боковое подключение для двухтрубных и однотрубных систем

При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%. Но это только в том случае, если секций в радиаторах немного – не более 10. При более длинной батарее самая дальняя от края ее будет плохо греть или вообще оставаться холодной. В панельных радиаторах для решения проблемы устанавливают расширители потока – трубки, выводящие теплоноситель чуть дальше середины. Эти же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седловое подключение

Из всех вариантов седловое подключение радиаторов отопления является наименее эффективным. Потери составляют примерно 12-14%. Но этот вариант самый незаметный – трубы обычно укладываются на пол или под него, и этот способ является наиболее оптимальным с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно взять радиатор чуть мощнее, чем требуется.

Седловое соединение радиаторов отопления

Однотрубная система центрального отопления
