Коллекторная система отопления частного двухэтажного дома
При радиаторном отоплении есть много способов подключения приборов: верхнее, нижнее, диагональное, боковое, подключение с внутренней циркуляцией. Более предпочтительным считается вариант с нижней подводкой. При его использовании есть возможность скрыть трубы в плинтусе или в полу. В коллекторной разводке трубы к радиаторам поступают от единого раздаточного узла и тоже прячутся. Здесь используют трубы металлополимерные, стальные, медные или пропиленовые.
Что представляет собой коллекторная система отопления
Для отопительной схемы дома удобной считается коллекторная система отопления или ее комбинации с однотрубной и двухтрубной системой. В центральной части дома ставят коллектор или прячут его в специальный шкаф. От коллектора трубы проводят к радиаторам. Обязательно нужна принудительная циркуляция с помощью насосов. Такая система обеспечивает регулярный нагрев за счет того, что температура воды на входе и выходе из системы мало отличается.
Коллекторные схемы отопления делают сейчас только для одно- и двухтрубных горизонтальных разводок.
Коллекторы устанавливают на основной стояк на каждом этаже. Он них идут подающие и обратные трубопроводы к каждому радиатору. Недостатком этой системы есть длина трубопровода.
Коллектор – металлический предмет в виде гребенки, имеющий выводы для подключения отопительных приборов. Длину коллектора можно наращивать, если требуются дополнительные тепловые кольца. Выводы подключения коллектора к отопительным трубам оснащаются отсекающими или регулировочными кранами. Еще на коллектор можно установить счетчик тепла.
Преимущества коллекторной системы
Особенности коллекторной разводки:
- легкая балансировка системы;
- отсутствие соединений в полу;
- необходимость выделения места для коллекторного блока;
- высокая стоимость.
Если в частном многоэтажном доме установлена коллекторная система отопления, то на каждый этаж при потребности можно перекрыть подачу тепла. Аналогично, в любом помещении есть возможность отдельно включить тепловое отопление.
При возникновении аварии можно быстро и оперативно отключить участок, который нужно отремонтировать. Через коллекторную систему есть возможность подключать и систему напольного водяного отопления и радиаторы обогрева.
Недостатки, которые имеет коллекторная система отопления – высокая стоимость разводки. Нужен насос для циркуляции, а также большое количество труб, которые идут отдельно к каждому радиатору. Трудоемкая сборка коллекторной системы, что тоже выливается в дополнительные деньги.
Несколько рекомендаций по установке:
- Для одинаковой температуры тепловые кольца должны иметь примерно одинаковую длину.
- Для избавления от воздуха на каждый радиатор нужно установить кран или на коллектор автоматический воздухоотводчик.
- На любой отвод коллектора можно поставить запорную арматуру в виде шаровых кранов. В таком случае есть возможность перекрыть любой радиатор, не создав неудобства другим приборам.
- Вместе с оформлением проекта дома нужно учитывать, где будет коллекторная система отопления в этом помещении.
Учитывая преимущества отопления дома с помощью коллекторной системы, приходим к итогам: если вы имеете собственный дом на несколько этажей или только его проектируете, у вас есть достаточно средств, можно установить такое отопление. Несмотря на сложность установки, оно послужит надежно
пять достоинств и один недостаток
Содержание статьи:
Существует немало схем и систем отопления зданий, отличающихся уровнем эффективности, характеристиками и стоимостью оборудования. «Топовым» решением среди них считается коллекторная система отопления.
Устройство и принцип работы коллектора
Коллекторы могут применяться в схемах разводки радиаторов, тёплых полов, обвязке котельной и в гелиосистемах. Служат для подачи теплоносителя из общей магистрали по отдельным контурам либо приборам, обратного отведения его к отопительному котлу.
Конструкция коллекторов при общем сходстве различается в деталях в зависимости от назначения. Эта модель предназначена для тёплых полов
Устройство коллектора и гребёнки
В общем случае коллектор для системы отопления состоит из двух гребёнок: подающей и обратной. Гребёнка — труба с торцевым подключением для центрального ввода и необходимым количеством боковых отводов для присоединения отопительных контуров. На отводах могут быть установлены регулирующие устройства: ручные вентили либо автоматические термостаты различного исполнения. Верхняя, подающая гребёнка снабжается воздухоотводчиком. Гребёнки могут быть выполнены из латуни, нержавеющей стали либо пластика. В продаже чаще имеются модели с числом отводов от 2 до 12, но есть и с большим числом подключений. Гребёнки можно соединять между собой, набирая нужную конфигурацию.
Коллектор собран из двух гребёнок на 5 отводов каждая, изготовленных из нержавеющей стали, отводы снабжены ручными и термостатическими вентилями, кранами Маевского, кранами с функцией залива и опорожнения
Как работает коллекторная система
Теплоноситель поступает в гребёнку и распределяется по отдельным контурам. Такая схема называется лучевой. На входе в каждый контур теплоноситель имеет одинаковую температуру, чего не бывает в традиционных одно- и двухтрубных системах. Чтобы система работала корректно, гидравлическое сопротивление отдельных контуров не может сильно различаться: длина труб должна быть примерно одинаковой, количество приборов схожим. Как правило, каждый контур оснащают регулирующим устройством, с их помощью коллекторная система отопления частного дома или здания гораздо больших размеров может быть очень точно сбалансирована и настроена.
Контуры (лучи), подсоединяемые к одной гребёнке, должны иметь схожее гидравлическое сопротивление
Коллекторы для радиаторов и тёплого пола
Для обслуживания радиаторов и тёплых полов используются разные коллекторные группы для отопления. Разводка поэтажная, на каждом уровне должен быть свой коллектор, если площадь здания велика, их может быть несколько на этаж. К гребёнкам радиаторов могут быть подключены как отдельные отопительные приборы, так и их группы, по 2-3 шт. Соединяют группы тройниками, объём теплоносителя в контурах должен быть сопоставим.
Радиаторное коллекторное отопление двухэтажного дома предполагает установку гребёнок на обеих этажах

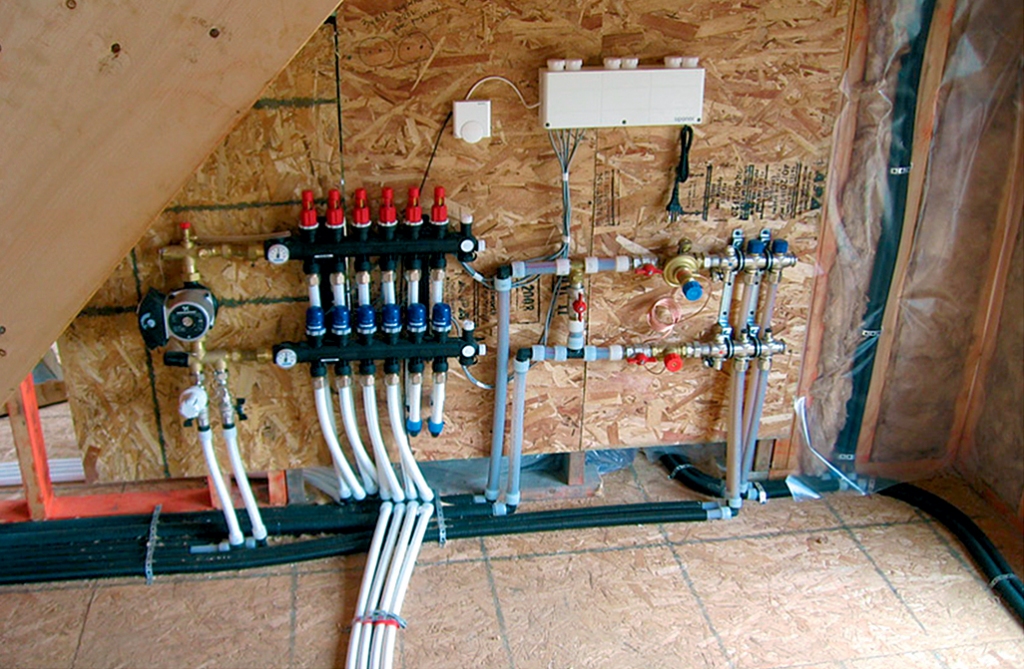

Коллекторный узел для отопления, используемый для греющего пола, отличается наличием смесительного узла. Он необходим для того, чтобы понизить стандартную температуру теплоносителя и поддерживать её на оптимальном уровне не выше 40 ºС. Также распределительный коллектор тёплого пола комплектуется насосом, общего напора не хватит, чтобы продавить все контуры тёплых полов. Максимальная длина одной петли (контура) — 80 м, а разницу между самой короткой и длинной петлёй рекомендуется выдерживать в пределах 30%.
Коллекторы тёплого пола удобнее размещать ближе к центру этажа, так легче обеспечить схожесть длин отдельных контуров
Гидрострелка и солнечный коллектор
Есть ещё два типа распределителей в системе отопления, стоящих особняком: гидрострелка и солнечный коллектор.
Гидрострелка (гидроразделитель, гидроколлектор системы отопления, термогидрораспределитель) — коллектор особой конструкции, к которому с одной стороны подключается контур отопительного котла, с другой — все остальные контуры, по которым циркулирует теплоноситель. Помимо радиаторов и тёплого пола это может быть горячее водоснабжение, подогрев бассейна, нагрев воздуха в системе принудительной вентиляции и т.д. Гидрострелка минимизирует взаимовлияние различных контуров системы, способствует установлению гидравлического и, соответственно, температурного баланса.
Ступенчатая коллекторная схема. Разделитель первого уровня — гидроколлектор (гидрострелка) распределяет потоки теплоносителя коллекторам второго уровня, радиаторов и тёплого пола. Уже оттуда жидкость поступает в отдельные лучи-контуры
Солнечный коллектор системы отопления — весьма хитроумное устройство, имеющее принципиально иное строение и принцип действия, схожий с теплообменником. Тема для отдельной статьи.
Плюсы и минусы коллекторных систем
Как всякое техническое решение, коллекторная схема отопления обладает как достоинствами, так и вытекающими из них недостатками:
Достоинств много разных
- Высокий уровень теплового комфорта: коллекторное отопление частного дома, городской квартиры, крупного здания позволяет точнее других систем отрегулировать температуру и поддерживать её на необходимом уровне.
- При коллекторной разводке минимизируется количество скрытых соединений труб либо они вообще отсутствуют. Это повышает надёжность системы. А возможность отключить любую ветку облегчает ремонт.
- Лучевая разводка положительно влияет на эстетику интерьера: трубы малого диаметра легко прячутся в стяжку. Коллектор несложно встроить в стену в специальном шкафу.
- Только коллекторная схема позволяет обустроить в доме обогреваемые полы.
- Лучевая схема позволяет экономить топливо за счёт более точного распределения тепла по зонам и помещениям.
Один существенный недостаток
Да, недостаток один, но существенно препятствующий повсеместному распространению коллекторных систем. Это — довольно высокая стоимость. Она складывается из цены гребёнок, регулирующих и дополнительных устройств, смесительного узла для тёплых полов и повышенного расхода труб для радиаторной разводки.
Коллекторное отопление предполагает существенно большее количество оборудования, чем в традиционных одно- и двухтрубных схемах. Зато позволяет создавать сложные системы отопления с высокими характеристиками
Система отопления просторного и недешёвого дома, где в основном и применяются лучевые схемы, имеет сложное устройство и требует профессионального подхода. Монтаж и в особенности проектирование советуем доверить проверенным специалистам.
Видео: коллекторное отопление
