Газовый котел открытого типа для отопления требования: Какие требования к помещению для установки газового котла в частном доме надо выполнять — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Какие требования к помещению для установки газового котла в частном доме надо выполнять

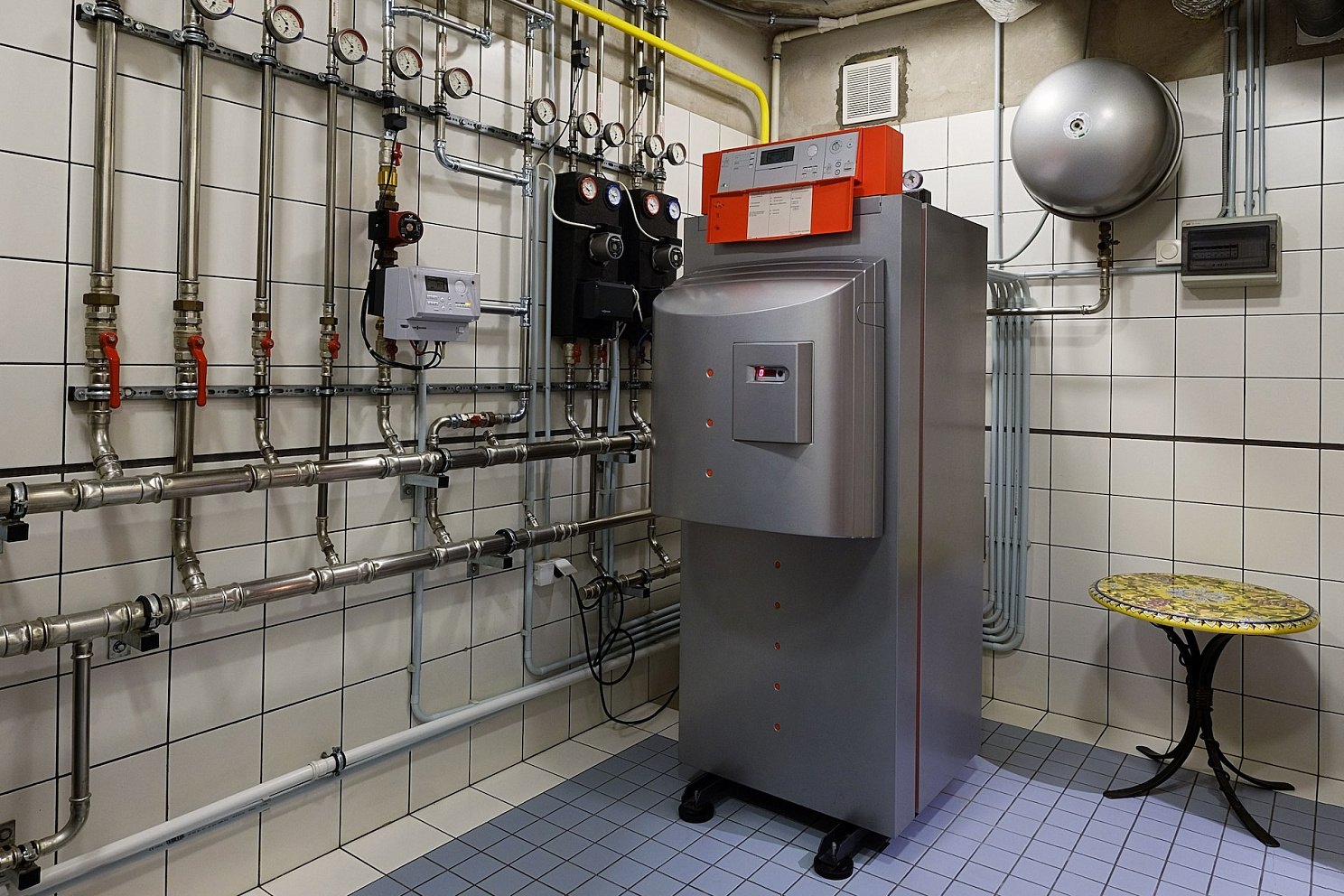

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

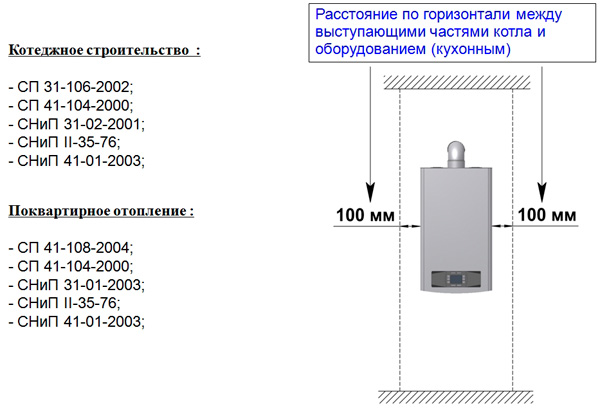

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

СП 55.13330 (ранее СНиП 31-02-2001)
СП 89.13330 (СНиП II-35-76)
СП 62.13330 (ранее СНиП 42-01-2002)
СП 41-104-2000

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.
Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
2. Расстояние от потолка до котла, не менее 80 см.
3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
Двери должны открываться наружу.
В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.
{banner_downtext}
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Требования к помещению для установки газового котла с закрытой камерой

Главная » Статьи » Требования к помещению для установки газового котла с закрытой камерой

Установка настенных газовых котлов по всем правилам

Спецпредложение! Отопительное оборудование со скидками до 50%.

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие. Грамотное проектирование и установка систем под ключ.

Звоните: +7 (499) 110-02-51 (Москва и область). E-mail: [email protected]

Газовый котел является универсальным прибором для нагрева жидкости, которая используется как теплоноситель в системе автономного отопления частных домов и квартир.

Для работы настенных газовых котлов используется взрывоопасный газ и поэтому подключение такого оборудования должно быть безопасным для жильцов дома. Монтаж такого газового оборудования и все работы по подключению к газовой и отопительной магистрали проводятся в соответствии со строительными правилами и нормами.

Возможна ли самостоятельная установка?

Мероприятия, которые касаются монтажа настенного газового котла, как правило, начинаются с разработки проекта. Проект должен быть согласован с местными надзорными службами. В проекте указываются все параметры котла, описывается схема системы отопления и определяется место его монтажа. Только после того как проект утвердили можно приступить к выполнению монтажных работ.

Нужно иметь в виду, что не всеми производителями допускается самостоятельная установка своего оборудования.

Такие фирмы как Viessmann, Bosch, Ariston, и другие требуют от покупателей, что установка их оборудования проводилась сертифицированными установщиками. Однако есть и более лояльные фирмы — Ferroli, BAXI, Electrolux, допускают неавторизованную установку котла, однако для пуско-наладки системы в целом требуется привлечение специалиста, который имеет допуск на подключение газового и электрического оборудования. Таким образом, если планируется самостоятельная установка настенного газового котла, при покупке следует убедиться, что производитель допускает это действие производить самостоятельно.

Требования к месту установки котла

Навесной котел желательно монтировать в отдельном помещении, которое может называться котельной или топочной. Требования к данному помещению зависит напрямую от типа котла, который будет установлен, а если быть точнее от вида камеры сгорания котла.

Материал по теме: Требования к помещению для установки газового котла

Открытая камера сгорания

Схема настенного газового котла с открытой камерой сгорания

Такое устройство работает также как обычная печка – из помещения забирает воздух и через дымоход выбрасывает отработанные газы, используя при этом естественную тягу.

Такие котлы нуждаются в определенном объеме воздуха в помещении, иначе газ не сгорит полностью, тем самым образуются токсические вещества, которые опасны для здоровья.
Помимо этого при монтаже настенного котла нужно предусмотреть окно на улицу, площадь которого будет составлять не менее 0,5 м², а также место, где будет проводиться обслуживание.
Стены в помещении должны иметь обработку огнестойкими материалами.
Объем котельной зависит напрямую от мощности приборов отопления, которые подключены – если котел имеет мощность в 30 кВт, то объем котельной должно составить 8 м³, для 30 – 60кВт достаточно будет 13 – 14 м³. А если же котел на 200 кВт, то объем должен составить более 15 м³.

Закрытая камера сгорания

Схема настенного газового котла с закрытой камерой сгорания

Такие котлы имеют в комплекте специальный коаксиальный дымоход. Это двойная труба, а ее наружная часть служит для сбора воздуха, а ее внутренняя часть для удаления продуктов сгорания.

Установка систем такого типа требуют подключение к электросети для питания вентилятора. Вентилятор в свою очередь обеспечивает циркуляцию воздуха в закрытом дымоходе.

Котлы, у которых закрытая камера сгорания более безопасны и экологичны, по этой причине такие котлы могут быть расположены даже в жилых помещениях (в кладовой, в ванной комнате, на кухне и т.д.). В данном случае не нормируются требования к параметрам дымохода, потому как автоматика полностью следит за удалением газовых отходов.

Для городской квартиры можно получить разрешение только на установку котлов с закрытой камерой сгорания.

Подключение и монтаж котла являются важными и ответственными частями работы по установки системы отопления в целом.

Специфика и порядок работ зависит от вида камеры сгорания и количество контуров, которые используются (отопление с водоснабжение или только отопление). За последнее время чаще всего используются одноконтурные котлы с закрытой камерой, и именно поэтому для такой модификации будет описан весь процесс монтажа. Там, где нужно, будет сделать примечание об особенностях монтажа или другого вида газового котла.

Схема монтажа

Правильная схема монтажа настенного газового котла требует промывание всех внутренних труб прибора. Для этого необходимо транспортировочные заглушки удалить, а воду пропустить под давлением через котел.
При сборке котла в трубки мог попасть мусор, которого нужно удалить. Котел можно монтировать только на стене, которая была построена из негорючих материалов.
Если идет речь об деревянных стенах, то их следует покрывать слоем жаропрочного материала, с толщиной не меньше 3м. Котел нужно крепить на расстоянии в 45мм от стены.
Когда схема уже составлена, а стена подготовлена, приступаем к установке и подключению котла.

Для такой работы нужны следующие инструменты и материалы:

герметик,
гаечный ключ,
запорная арматура,
фильтр,
дюбель и перфоратор.

Монтаж котла

Котел крепится на монтажных планках, которых нужно установить на высоте 80 – 160см от пола. Расположение котла нужно проверить уровнем.
Установка прибора допускается на расстоянии не менее 20см от других газовых или электрических приборов. Рядом с приборами не должны быть материалы, которые быстро воспламеняются.
Нужно поставить фильтр на трубу подводки воды, что не даст теплообменнику засориться. С обеих сторон теплообменника необходимо установить запорную арматуру, которая нужна для того чтобы можно было почистить или заменить фильтр без того чтобы сливать воду из системы отопления.
Затем монтируется дымоход и проверяется наличие тяги. Большинство современных настенных котлов являются «недымоходными». Это значит, что продукты сгорания выводятся с помощью маленького вентилятора.

В данном случае не требуется сильная тяга в дымоходе.

Сгон «Американка»

После установки дымохода можно подключить газ. В данном случае без помощи специалиста не обойтись. Дело в том, что котел подключается к газоснабжению при помощи специального сгона либо «американки».
Монтаж настенного котла заканчивается подключением к электросети. Цепь питания котла должна иметь автомат защиты от короткого замыкания и перегрева. А также будет нелишним установка стабилизатора напряжения, а как его выбрать мы уже писали: Какой стабилизатор напряжения для газовых котлов отопления лучше.

Выводы

Изучив данный материал вы имеете представление — как установить настенный газовый котел своими руками, но помните, что открыть вентиль газа и запустить котел в эксплуатацию имеет право лишь сотрудник газовых служб. Это делается только после проведения проверки правильности монтажа оборудования и соответствии местоположение существующим нормам.

(голосов: 2, в среднем: 3,50 из 5) Загрузка.

1pokotlam.ru

Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?

В вашей статье http://strmnt.com/montazh-i-ustanovka-gazovyx-kotlov-trebovaniya-i-pravila.html есть фраза «Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно». Подскажите, пожалуйста, СНиП и ГОСТ, в котором можно найти данную информацию. Если можно, конкретный пункт. Спасибо.

В современных системах отопления, использующих в качестве топлива газ, как известно, используются два типа котлов: с открытой или закрытой камерами сгорания. Причем, к помещениям для монтажа котлов с замкнутой камерой сгорания предъявляются менее жесткие требования, чем к оборудованию первого типа.

Экологичность котлов с замкнутой камерой сгорания

В котлах с открытой камерой сгорания для обеспечения процесса горения используется воздух помещения, в котором оборудование установлено, а продукты сгорания выводятся естественным образом через общий для здания дымоход. Котлы этого типа устанавливаются в отдельном помещении с окном и вытяжным вентиляционным каналом, что позволяет обеспечить приток свежего воздуха и эффективно выводить отработанные токсичные газы.

Котел с закрытой камерой сгорания – это герметичный агрегат, в который необходимый для сгорания газа воздух поступает прямо с улицы по собственному воздуховоду. Продукты сгорания также выводятся по индивидуальному дымоходу, не попадая ни в общедомовой дымоход и не соприкасаясь с воздухом помещения.

Схема работы газового котла с замкнутой камерой сгорания делает его самым экологичным отопительным оборудованием, рекомендованным базовым для проектирования индивидуальных систем отопления в многоквартирных домах

Благодаря высоким экологическим показателям не только допускается установка оборудования этого типа в как в котельных, так и в любых других помещениях, даже жилых и без окон, но оно также рекомендовано как базовое при создании индивидуальных отопительных систем даже в многоквартирных домах.

Нормативные документы, регламентирующие эксплуатацию газового отопительного оборудования

Установка и эксплуатация газового отопительного оборудования осуществляется в соответствии с нормами СНиП, которые периодически переиздаются и видоизменяются по мере того, как видоизменяется оборудование и даже экономические условия.

Так, если СНиП 2.04.08-87 запрещали размещать газовые котельные в полуподвальных, цокольных и мансардных помещениях, то заменивший его документ 31-02-2001 это требование упраздняет. Первый документ был ориентирован на сжиженный углеродный газ (СУГ), а следующее издание уже адаптировано под природный газ и содержит более либеральные нормы.

Во время разработки последнего издания СНиП котлы с закрытой камерой сгорания в России еще массово не использовались и норм по его установке документ не содержит. Оборудование этого типа эксплуатируется в соответствии с территориальными строительными нормами.

В соответствии с ТСН 41-312-2004 котел с замкнутой камерой сгорания можно устанавливать даже в ванной комнате без окон

Например, для Московской области это ТСН 41-312-2004, в котором п. 10.10 позволяет устанавливать котлы с закрытой камерой сгорания «в жилых комнатах, кухнях, коридорах, нежилых помещениях», обязательно предусмотрев в них автономный пожарный извещатель.

strmnt.com

Монтаж газовых котлов отопления: требования и нормы

Не знаете, как правильно выполняется установка газового котла? Нуждаетесь в консультации по подбору оптимальной модели обогревательного агрегата? Ищете специалистов, которые перепланируют отопительную систему под требования к помещению для установки газового котла? Компания «Новое место» уже много лет успешно решает все проблемы с инженерными коммуникациями, включая отопление.

Важно! Однозначно, работы с газовыми приборами должны производиться специалистами соответствующей квалификации, имеющими допуски и разрешения согласной действующей нормативной базе. Отдельные требования предъявляются к оборудованию и инструментарию, используемому при создании автономной теплофикации, а также монтаже другого газового оборудования.

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

в подвале;
на цокольном этаже;
на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

в жилой комнате городской квартиры;
в общежитии;
в коммунальной квартире;
в ванной или совмещенном санузле;
в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

Площадь под котел – не меньше 46-ти м2.
Площадь окна для установки газового котла — зависит от объёма помещения.
Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.

Монтаж газового котла: ключевые моменты

Потребитель должен заключить контракт с газоснабжающей компанией.
С местным «мособлгазом» решается вопрос разработки и утверждения ТУ (технических условий). В этой же инстанции утверждается проект системы, в который входит схема установки газового котла в частном доме.
Разработкой проекта занимаются организации, имеющие лицензию на оказание таких услуг. Дипломированные специалисты расписывают схемы: монтажа котла, прокладки газопровода, расположения газовых сообщений между жилыми объектами, коммуникаций с сектором газового выхода.
Установка газового котла в частном доме может выполняться исключительно специализированной монтажной компанией. Без специфических знаний и практических навыков, профессионального оборудования и аппаратуры справиться с такой работы невозможно.
Представитель газопоставляющей компании, обладающий соответствующей компетенцией, после выезда на место, дает заключение о соответствии подвода газа, а также подключения газового оборудования существующим нормам и требованиям. После этого можно смело открывать вентиль газоподающего трубопровода.
Установка газовых котлов отопления предполагает опресовку системы при давлении не менее 1,5 рабочего, согласно манометра на агрегате.
Для двухконтурных агрегатов необходимо организовать подключение к водопроводу.
Отопительная система обезвоздушивается.
Все узлы и соединения проверяются на герметичность.
Через котел, перед запуском в работу, под высоким давлением пропускается чистая вода, чтобы вымыть сор или частицы пыли, которые возможно оказались внутри агрегата во время заводской сборки.
Для бесперебойной работы котла в обязательном порядке устанавливается стабилизатор напряжения. Не лишим будет и приобретение источника бесперебойного электропитания.

Модели под разные виды теплоносителя

Правила установки газового котла в стандартной интерпретации не предусматривают использования в качестве теплоносителя жидкого состава, состоящего из воды и антифриза. Присутствие в системе любых компонентов, кроме чистой воды, чревато разрушением материала уплотнительных прокладок, что спровоцирует течи отопления.

Вместе с тем, на рынке представлены модели котлов, которые адаптированы для работы в системах с антифризом в качестве теплоносителя. При выборе такого оборудования стоит понимать, что отопительная система будет строится по кардинально другой функциональной схеме. Кроме того, по причине повышенной вязкости теплоносителя потребуется задействование циркуляционного насоса большой мощности. В систему обязательно включается расширительный бак закрытого типа – при нагреве состав значительно расширяется. Поскольку антифризы включают токсичные вещества, то их применение показано для одноконтурных котлов.

Важно! Фото установки газового котла специалистами компании «Новое место» – заявка была удовлетворена на следующий день после получения. Мы занимались только монтажными работами, согласно предоставленного клиентом проекта.

Особенности воздухообмена

Чтобы осуществлялась подача и отвод воздушных масса, согласно технологии функционирования котла, необходимо обеспечение притока воздуха в достаточном количестве. Для 23 киловатного котла нормы установки газового котла в частном доме предписывают, что за час в агрегате сгорает 2,3 м3 голубого топлива. Для этого требуется приток воздуха объемом 30 м3/час.

Если воздуха поступает мало, то газ сгорит не полностью. Следствием этого является образование вредного для здоровья человека вещества – угарного газа. Он не имеет ни запаха, ни цвета. Вдыхание его на протяжении 15 минут приводит к летальному исходу. Свободный воздухообмен в котельной крайне важен – его подача должна осуществляться не только снаружи, но и перетеканием из смежных комнат строения. Правила установки газового котла в частном доме указывают на обязательность наличия зазора между дверью и поверхностью пола. В нижней части дверей рекомендуется установка решетки.

Требования к дымоходу

Для любого котла, работающем на газе, в качестве дымохода используются металлические трубы, лучше нержавеющие. В котельной доступ к вентиляционному каналу обеспечивается за счет люка – через него периодически дымоход прочищается. При этом во время удаления сажи под ним должно быть обеспечено свободное место.

Конструкция дымоходной системы допускает не более 3-х поворотов, которые оформляются при помощи колен. Вертикальный участок трубы на выходе из газового котла по длине должен, как минимум равняться двум диаметрам ее сечения. Далее дымоход по направлению вверх идет под уклоном относительно котла. Такое конструктивное решение обеспечивает дымоудоление за счет естественной тяги в дымоходе.

Установка газового котла в частном доме: требования к дополнительному оборудованию и материалам

Газовый трубопровод может быть только стальным, а при подключении потребителя допускаются гибкие рукава.
Взаимозависимыми параметрами являются диаметр сечения дымохода и мощность котла. К примеру, при мощности 30 кВт, правильный диаметр – 17 см.
Площадь поперечного сечения дымохода не может быть меньше, чем площадь сечения отверстия в котле для присоединения трубы.
Верхняя часть дымохода, как минимум на полметра должна быть выведена, выше кровельного конька.
Условия установки газового котла в частном доме предписывают, что в котельной обязательно должен быть установлен газоанализатор и электроклапан. Первое устройство сигнализирует, когда есть утечка газа, а второе – перекрывает его подачу в систему.
Монтаж газового котла в частном доме осуществляется после установки прибора учета газа (счетчика).
В обязательном порядке организовывается вентиляция в верхней части помещения. Перед пробным запуском котла, нужно проверить тягу.
Обогревательное оборудование дополняется специальными автоматам для защиты от перепадов напряжения и перегрева электропотребляющих узлов отопительной системы.

Когда решит проблему настенная модель

При ограниченном свободном пространстве и небольших требованиях к мощностному потенциалу, стоит отдать предпочтение настенному газовому котлу. На практике такие модели чаще всего используются для отопления и обеспечения горячего водоснабжения в городских квартирах. В некоторой степени, такое оборудование является заменой газовых колонок, благодаря которым не одно десятилетие обеспечивается горячее водоснабжение в старых домах – «сталинках» и «хрущевках».

Установка газового котла своими руками или специалистами показана в помещениях, в которых устроены соответствующие вентиляционные ходы – и для свободного притока воздуха из вне, и для отведения продуктов сгорания топлива. Настенные котлы могут устанавливаться над другими объектами, расположенными на полу. Если в системе предусмотрено несколько таких нагревательных устройств, то они могут располагаться каскадом относительно друг друга. Кстати, такой подход позволяет регулировать мощность отопления.

Перед тем, как установить газовый котел такого типа необходимо грамотно подобрать для него место:

за 20 см от других приборов;
удаленно от быстровоспламеняющихся материалов;
расстояние от его задней стенки до поверхности стены не меньше 30 см;
нельзя располагать рядом с оконным проемом;
рядом должна быть розетка бытовой электросети;
расстояние от пола –от 80 до 160 см.

Пока не решили за сколько и как установить газовый котел в частном доме позвоните менеджеру компании «Новое место» – профессиональная консультация поможет вам спланировать необходимый бюджет. Вопрос стоимости услуг установки отопительного оборудования с каждым клиентом решается в индивидуальном порядке.

Полезно для изучения:

Установка навесного газового котла – особенности монтажа в деревянном доме

www.novoe-mesto.ru

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

Не допускается установка газовых котлов в жилых помещениях дома.
Запрещено устанавливать котел вблизи от источников открытого огня.
Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
- До 30 кВт — 7,5 м³;
- От 30 до 60 кВт – 13,5 м³;
- От 60 до 200 кВт – 15,0 м³.
В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
Пол в помещении котельной должен быть выполнен из негорючих материалов.
При установке напольного котла, поверхность пола должна быть выровнена.
В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв. см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Смотрите также: Типовая схема обвязки газового котла Правила установки газового котла Эксплуатация газового котла. Безопасность котельной с газовым котлом

defro.pro

требования к установке и помещению, правила монтажа

Многие из тех, кто собирается оснастить свой дом или дачу отопительным оборудованием, задаются вопросом о том, можно ли установить газовый котел на кухне, или для этих целей следует использовать только специальное помещение. Сразу следует сказать, что правила установки отопительных котлов данного типа допускают их монтаж в кухонном помещении, но при этом следует строго придерживаться определенных требований, направленных на то, чтобы обеспечить безопасность эксплуатации подобного оборудования на кухне.

Установка газового оборудования – дело хлопотное и трудоемкое, требующее соблюдения определенных норм и правил

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

длительный срок эксплуатации;
высокая надежность котлов данного типа;
возможность использования для обогрева помещений, характеризующихся значительной площадью;
достаточно высокий КПД;
возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;

простота эксплуатации, управления и технического обслуживания;
доступность и невысокая цена используемого энергоносителя – газа;
достаточно невысокая стоимость оборудования.

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

одноконтурного или двухконтурного типа;
с камерой сгорания закрытого или открытого типа;
оснащенными различными системами розжига;
с бойлером для нагрева воды наружного или внутреннего типа;

устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м

2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Устройство котлов с различными типами камеры сгорания

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

Размещение внешнего бойлера потребует больше места на кухне

Правила установки газового котла в кухонном помещении

Чтобы поставить котел на кухне и не испытывать проблем с таким оборудованием в плане его эксплуатации и технического обслуживания, следует строго придерживаться требований, оговоренных в СНиПах. Данные требования к установке газового котла, которых следует придерживаться и при замене старого прибора на новый, оговаривают целый ряд параметров, к которым относятся: расположение оборудования относительно сантехнических приборов, окон и вытяжки; расстояние, на котором боковые стенки устройства должны располагаться от стен помещения; высота установки настенного газового котла от пола и др.

Для установки котлов с открытой камерой сгорания существуют ограничения минимально необходимого объема помещения в зависимости от суммарной тепловой мощности оборудования

Согласно вышеупомянутым параметрам, установка газового котла на кухне допускается в том случае, если кухня не используется в качестве жилой комнаты.

Наиболее распространенными на сегодняшний день являются два способа установки газового оборудования в кухне:

Установка газового прибора в специальный короб, который, в свою очередь, монтируется в один из элементов мебели на кухне. Решив выбрать данный вариант, следует иметь в виду, что установка котла на кухне таким способом, согласно требованиям безопасности, возможна не во всех случаях.
Установка котла, оснащенного декоративной лицевой панелью. Это удобно, так как на современном рынке предлагается большое разнообразие газовых котлов с разными вариантами декоративной отделки, что дает возможность оптимально подобрать котел практически под любой интерьер.

Газовый котел, встроенный в кухонный шкаф

Многие модели газовых котлов имеют дизайн, вполне подходящий для открытого размещения на кухне

Основные требования по установке газовых отопительных котлов в кухонном помещении

Планировка и оснащение кухни, если в ней планируется поместить газовый отопительный котел, должна сразу предусматривать требования по установке такого оборудования. Такие требования, в частности, определяют следующие параметры кухни:

Наличие двери в кухне, которая необходима для ее изоляции от жилых помещений дома.
Наличие оконного проема в кухне и его размеры. Требования по данному параметру являются минимальными.
Наличие в кухне приточно-вытяжной вентиляции.
Наличие в оборудуемой кухне электрических розеток и подводящих газ труб и расстояние от них до устанавливаемого отопительного котла.
Наличие в кухонном помещении системы дымоотведения.

Основные нормы размещения напольного газового котла

Следует иметь в виду, что требование, относящееся к наличию двери в кухне, в которой устанавливается газовый котел, является очень важным, так как помещение, в котором эксплуатируется подобное оборудование, должно быть изолировано от жилых комнат.

Кроме этого, очень важно оставлять определенное расстояние от стенки самого котла до стены помещения, так как воздух вокруг такого оборудования должен свободно циркулировать, что очень важно для обеспечения безопасности его использования.

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

В перечне требований, относящихся к кухонным помещениям, в которых используется газовый котел, однозначно сказано, что окна, которые устанавливаются в таких помещениях, должны в обязательном порядке оснащаться форточками. Таким образом, согласно данному требованию, если в кухонном помещении установлены металлопластиковые окна, в которых форточки отсутствуют, то это является нарушением норм безопасности. Между тем, в подавляющем большинстве случаев, на подобное нарушение требований представители газовых служб не обращают внимания.

Необходимость в наличии форточки в окнах кухонного помещения, оснащенного газовым котлом, как и конвекционного отверстия в дверном полотне, объясняется тем, что воздух в таком помещении должен постоянно циркулировать, чтобы в нем не создавалась высокая концентрация опасных для жизни человека летучих веществ.

Вентиляция кухни должна обеспечивать приток и отток воздуха

В том случае, если газовый котел будет монтироваться во внутренней части кухонного шкафа, то следует особенно тщательно следить за тем, чтобы такое оборудование располагалось на пути движения воздушных потоков в кухонном помещении. Кроме этого, при таком варианте размещения газового котла, необходимо предусмотреть наличие конвекционных отверстий и в дверцах самого кухонного шкафа, в котором будет располагаться отопительное оборудование.

При эксплуатации внутри кухонного помещения отопительного газового котла любого типа, воздух в таком помещении сжигается в любом случае, что и объясняет требования, согласно которым в кухнях с газовым отопительным оборудованием в обязательном порядке должна быть установлена вентиляционная система.

Вентиляция этого котла обеспечивается отсутствием нижней панели шкафчика и его решетчатой дверцей

Кроме самого факта наличия такой системы в кухонном помещении с газовым котлом, к правилам выполнения ее монтажа также предъявляются определенные требования.

Вытяжку, которая будет обслуживать газовый котел, нельзя подключать к кухонному вытяжному воздуховоду, для нее необходимо смонтировать отдельный канал.
Диаметр вентиляционного канала, к которому будет подключаться вытяжка газового котла, должен быть рассчитан с учетом производительности работы отопительного оборудования.
В помещении, в котором будут эксплуатироваться газовый котел и вытяжная вентиляционная система для его обслуживания, должен обеспечиваться определенный воздухообмен, конкретная величина которого оговаривается требованиями СНиПа 31-01 от 2003 года. Согласно требованиям данного нормативного документа, при эксплуатации газовых котлов с атмосферными горелками в расчет принимается двойной воздухообмен, а при использовании оборудования с закрытой камерой сгорания – одинарный.

Видео: требования к естественной вентиляции при установке газового котла на кухне.

Требования и правила установки газового котла — блог об инжиниринге в загородных домах и коммерческих объектах

Содержание статьи

Отопление частного дома газом – самый экономически выгодный вариант обогрева. Эффективность отопительной сети зависит от типа оборудования, разводки труб и корректности подключения устройств к газовому трубопроводу, а также к системе водоснабжения. В идеале — установочными работами должны заниматься квалифицированные специалисты, имеющие разрешение.

В некоторых ситуациях монтаж газового котла и другого оборудования может производиться самостоятельно. Главное, чтобы приемку и испытание выполнили местные газовые службы. В статье рассмотрены возможные нюансы, а также требования к подключению системы обогрева. Приведена подробная инструкция установки отопительной оснастки. Материал дополнен пошаговыми фото, а также видео.

Разновидности котлов

Производители отопительного оборудования выпускают несколько вариаций теплогенераторов. Они отличаются конструкцией, функциональностью и даже местом монтажа газового котла в квартире или доме.

По типу установки котлы бывают настенными или напольными. Настенные изделия являются универсальными, они компактны и не требуют отдельного помещения – маломощные варианты могут монтироваться на кухне, при условии соблюдения нормативов. Такие приборы оптимально подходят для обогрева небольших домов, а также квартир.

Теплогенераторы напольного типа обладают высокой мощностью. Они используются для обогрева больших площадей, например, двухэтажных домов. По требованиям СНиП агрегаты должны размещаться в отдельной котельной или подвале (допускается для одноэтажных и одноквартирных домов).

В зависимости от функциональности котлы разделяют на две группы:

Одноконтурные – устройства предназначены для разогрева теплоносителя в отопительном контуре. Их используют только для обогрева, ГВС дома организовывают с помощью подключения бойлера косвенного нагрева или другого типа водонагревателя.
Двухконтурные – такие приборы имеют дополнительный встроенный контур для нагрева воды. Они способны обеспечить и отопление, и ГВС.

вухконтурные варианты конструктивно делятся на два вида: с бойлером или проточный котел. Первый тип агрегатов используют чаще. Они могут сохранять запас горячей воды, даже если временно отсутствует газ. У проточных вариаций нет накопительного бака, поэтому ГВС будет только пока работает теплогенератор.

Различные модели теплогенерирующих устройств также отличаются способом сгорания топлива. Бывают с открытой или закрытой камерой сгорания. Дешевле обходится установка котла отопления газового с естественной тягой (открытая камера сгорания). Для таких систем необходим стандартный дымоход и хорошая система вентиляции. Как правило, приборы с открытой топкой монтируют в отдельной котельной, потому что они сжигают кислород в комнате.

Для функционирования котлов с закрытой камерой нужен специальный дымоотвод коаксильного типа. Конструктивно дымоход состоит из двух труб, размещенных одна в другой. Приток воздуха осуществляется с улицы через зазор между этими трубами. Продукты горения наружу выводятся по внутренней тубе. Приборы с закрытой топкой можно устанавливать в жилых помещениях. Единственный их недостаток — высокая цена обустройства коаксильного дымохода.

Некоторые производители выпускают котлы, которые работают от сжиженного газа. Обычно их устанавливают в домах, если в поселке не проведен газопровод. Для организации такой отопительной сети теплогенератор подключают к баллонам с пропан-бутаном. Эти баллоны объединяют между собой и помещают в металлический шкаф, могут использоваться рампы. В качестве емкостей для хранения топлива также применяют газгольдеры.

Требования к подключению газовых котлов

Выполнить установку и подключение газового котла может сотрудник компании, у которого есть официальное разрешение на проведение таких работ. Специалист должен провести пусконаладку и поставить прибор на сервис. Расценки на услуги таких фирм зависят от типа, мощности оборудования и сложности работ.

Если нет возможности заказать услуги профессионала, тогда сделать монтаж котла можно своими руками, особенно это касается настенных моделей. Обязательно нужно ознакомиться с инструкцией прибора. Поскольку некоторые производители отказывают в гарантийном обслуживании, если установка выполнялась не специалистом с допуском.

При самостоятельном обустройстве газового отопления в доме, сначала нужно составить смету и проект, а также получить разрешительные документы вместе с техническими условиями. В проекте должна быть отображена информация о схеме разводке труб от котла до точки подсоединения к газопроводу и все нюансы монтажа оборудования. В случае получения разрешения, устанавливается счетчик газа.

Правила по организации газового отопления:

Котельная – площадь комнаты должна соответствовать мощности теплогенератора. Агрегаты мощностью до 30 кВт могут устанавливаться в котельной 7,5 м³ и более, до 60 кВт – 13,5 м³. Выдвигаются требования и к вентиляции, а также наличию оконных проемов.
Удобный доступ к котлу – к напольным вариантам доступ должен быть обеспечен со всех сторон. Для монтажа настенного типа котла нормативы менее жесткие, единственное, несущая стена должна иметь огнеупорную поверхность. Поэтом деревянные стены обшивают листом оцинковки или другим негорючим материалом.
Вентиляция – обустраивается из расчета 8 см³ вентиляции на 1 КВт мощности теплогенерирующего агрегата.
Дымоход – дымоотвод также зависит от мощности котла. Он должен минимум на 0,5 м выступать над поверхностью крыши, диаметр – 13 см и более. Не допускается сужение трубы к верху.
Газовые трубы – трубопроводы должны быть изготовлены из металла.

Если установка монтаж газового котла выполняется на кухне, нужно рассчитать тепловую мощность всех нагревательных приборов – допускается до 150 кВт. Для улучшения воздухообмена в кухонной двери рекомендуется сделать отверстие, закрыть его можно решеткой.

Требования, детальные пояснения, а также нормы к подключению газового обогревательного оборудования приведены в СНиП 42-01-2002, СП-41-104-2000, СНиП 41-01-2003 и т. п.

Пошаговая инструкция монтажа отопительного оборудования

Перед началом установки нового настенного газового котла нужно ознакомиться с инструкцией производителей и проверить комплектацию всех составляющих элементов. Рекомендуется промыть трубы прибора, а также трубопроводы отопительной системы.

Порядок проведения работ и специфика подключения отопления зависит от многих факторов: типа котла и камеры сгорания, наличия теплого пола или других задействованных контуров. Чаще всего в индивидуальных домах устанавливают двухконтурные котлы в котельной. Рассмотрим этапы подключения оснастки.

Подготовка крепления для котла

В наборе с настенным котлом должен идти специальный кронштейн и шаблон для разметки отверстий. Трафарет помогает в нужном месте сделать отметки для дымохода, вывода труб и креплений, на которые будет навешиваться прибор.

Не всегда кронштейны, идущие в комплекте с котлом, подходят под материал стены. Важно, чтобы крепежные элементы были прочными и качественными. Они должны выдержать вес теплогенератора и дополнительного оборудования.

После закрепления крепежей, выполняется монтаж настенного газового котла и его обвязка. По правилам прибор навешивать должны два человека. Важно, чтобы колонка имела ровное положение, перекосы не допускаются.

Разводка труб и их подключение

В зависимости от количества труб для подачи и обратки теплоносителя, отопительные системы бывают двухтрубными или однотрубными. Отличаются схемы между собой способом подключения батарей к трубопроводной магистрали.

Однотрубное отопление имеет замкнутый контур, в котором трубопровод прокладывают от теплогенератора к последовательно подключенным радиаторам, и возвращают обратно к котлу. В схеме минимум комплектующих и вся оснастка довольно легко монтируется. Примером такого подсоединения магистрали к батареям является система «Ленинградка». Она оптимально подходит для небольших жилищ, может сочетаться с теплым полом (подключают последним в цепи).

При двухтрубной схеме к радиаторам подсоединяют две трубы. По первому трубопроводу нагретая вода попадает в батарею, второй же необходим для транспортировки остывшей обратки. Система может быть как закрытого, так и открытого типа. Первый вариант используется чаще. В контур обязательно включают циркуляционный насос для принудительного движения теплоносителя.

Независимо от типа системы отопления, монтаж настенных газовых котлов и подключение труб к ним начинается с извлечения заглушек с патрубков. На вход обратки желательно поставить фильтр, чтобы защитить теплогенерирующее устройство от попадания внутрь грязи.

Обязательно устанавливаются отсекающие краны и на подачу, и на обратку. Все соединения должны быть герметичными. Для герметизации используют фум ленту, паклю, уплотнители резьбы или другие средства.

Обустройство дымохода

В многоквартирных домах теплогенератор подключается к общему дымоходу. В индивидуальных постройках для котлов с закрытой камерой сгорания используются коаксиальные дымоотводы, они выводятся наружу через стену. Тягу в трубах создает специальный вентилятор.

Агрегаты с открытой топкой подключаются к классическому дымоходу по таким правилам:

Сечение дымоотвода должно подходить к котлу.
Материал трубы должен быть стойким к механическому износу.
Дымоход не должен разрушаться от воздействия высоких температур.
Трубу дымохода нужно размещать с небольшим наклоном к газовому котлу.

Если дымоотвод старый, то его нужно обязательно прочистить от остатков сажи. Новые изделия также прочищают, чтобы внутри не осталось монтажного мусора.

Подсоединение к водопроводу

Трубу, которая подводит холодную воду, нужно соединить с патрубком котла. Обычно он находится с левой стороны прибора. В инструкции место подсоединения будет обозначено.

На подводящую трубу обязательно устанавливают фильтр. Для отсечения прибора от водопровода монтируют «американки» — краны со специальными разъемными соединениями. Они необходимы для упрощения процесса обслуживания и ремонта системы.

Подключение к газопроводу

Владелец дома сам не имеет права производить работы по подключению котла к магистрали. Заводить газ к оборудованию должен специалист с допуском.

С прайсом на выполнение таких услуг можно ознакомиться в местной газовой службе. Представитель горгаза не только делает врезку в газопровод, но и производит первый запуск системы отопления.

Сначала ответвление газовой магистрали подсоединяют к патрубку на теплогенераторе. Обязательно устанавливается кран с фильтром. Он отсекает подачу газа. Особой проверке подвергается герметизация, не допускается просачивание «голубого топлива» в помещение. В качестве уплотнения резьбовых соединений может использоваться только пакля или краска.

После фильтра устанавливают специальное гибкое соединение – гофрированный шланг из стали. Резиновые шланги для этих целей использовать запрещено. Поскольку такой материал может пересыхать, что приводит к образованию щелей.

Чтобы присоединить гофрированный шланг к патрубку котла, подходящим ключом закручивают накидную гайку. Для герметизации соединения используют паранитовую прокладку.

Подключение к электросети

В электрическом питании нуждаются котлы с закрытой камерой сгорания. Они оснащены автоматикой и вентилятором, отводящим продукты горения.

Как правило, теплогенерирующие приборы подключаются к сети посредством стандартной трехпроводной системы. Чтобы уберечь оборудование от скачков напряжения подключение к электросети нужно выполнять через стабилизатор.

Подготовка оборудования к запуску

Для первого запуска в систему заливают воду. Теплоноситель подается медленно, чтобы из труб вышел воздух. Закачивание продолжается до тех пор, пока давление не станет 1,8-2 атмосферы. Попутно выполняется проверка всех соединений оборудования на герметичность. Для этого их смазывают мыльным раствором и наблюдают. Если появляются пузырьки, значит, где-то подтравливает газ или подтекает вода.

Новые котлы быстро разгоняют систему. При первом запуске нужно выставить температуру нагрева в 45-50 градусов. Повышают показатели постепенно, иначе, возможен температурный удар.

Вы нашли, что искали? Информации достаточно?

Если нет — наши специалисты готовы проконсультировать Вас каждый будний день с 9 до 18 по телефону.

Понравилась статья? Поделиться с друзьями:

Требования и правила установки газовых котлов + схема и пошаговая инструкция

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Содержание статьи:

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

Общая схема установки газового котла с системой ГВС.

Схема обвязки двухконтурного газового котла.

Схема обвязки котла в открытой системе.

Конструкция дымохода.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

нормы и правила установки газового котла в частном доме, нормы и правила установки электрического котла в частном доме

Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

Нормы и правила установки газового котла в частном доме
Нормы и правила установки твердотопливного котла в частном доме
Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

Мощность 60-200 кВт – 15 м3.
Мощность 30-60 кВт – 13,5 м3.
Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
В любую котельную необходимо провести воду и канализацию. Вода необходима для подпитки системы, а канализация для стока теплоносителя;
Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
В топочной должны быть все противопожарные средства: щит с огнетушителем и т.д.
Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле. А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Газовые котлы открытого и закрытого типа: отличия и особенности

Выбор отопительного оборудования для жилого и промышленного помещения чаще всего останавливается на газовом котле. Это обусловлено их экономичностью и высокой эффективностью по сравнению с другими агрегатами. Газовые котлы открытого и закрытого типа, отличия которых будут рассмотрены ниже, выбираются в зависимости от типа помещения, наличия принудительной вентиляции и других важных факторов.

Котел с открытой камерой сгорания

Газовый котел с открытой камерой представляет собой довольно простое устройство. Конструктивно он состоит из следующих элементов:

горелки, нагревающей змеевик;
змеевика, по тонким трубкам которого протекает теплоноситель;
каналы для сбора воздуха с улицы;
дымохода для отвода продуктов сгорания.

Некоторые модели могут укомплектовываться циркуляционным насосом, датчиками, программаторам и клапанами.

Горелка расположена под змеевиком. Нагретая вода под действием насоса подается к трубам отопления. Если насос в конструкции не предусмотрен, теплоноситель проходит по системе своим путем. При этом скорость обогрева снижается, но повышается экономичность расхода топлива.

Наличие автоматики позволяет контролировать работу котла. Он отключается, достигнув определенно температуры или тогда, когда газ перестает подаваться.

Атмосферные котлы по своей функциональности напоминают газовые горелки. Их работа осуществляется только при наличии естественной тяги.Поступление кислорода выполняется из помещения, а продукты сгорания выводятся через дымоход наружу. В случае недостаточной тяги будет чувствоваться недостаток воздуха, а также есть риск отравления гарью, которая попадет в помещение. Из преимуществ открытого газового котла можно выделить:

модели с чугунным змеевиком очень мощные и прослужат достаточно долго;
нет зависимости от электричества;
надежность работы доказана не одним десятком лет;
бесшумность работы;
не требует частого технического обслуживания;
цена в разы ниже, чем на газовый котел с закрытой камерой.

Отличия газовых котлов с открытой и закрытой камерой сгорания

Нельзя не сказать и о минусах атмосферных котлов, тем более что для многих они могут оказаться решающими в выборе отопительного оборудования:

большие габариты котлов предполагают наличия отдельного, специально оборудованного помещения для монтажа;
без хорошей вентиляции установка котлов с открытой камерой невозможна;
расход газа не такой экономичный, чем при работе других устройств;
котлу необходим дымоход высотой от 6 метров, соответствующий необходимым требованиям газовых служб.

Главный недостаток открытого котла в том, что его невозможно установить в квартире. Он рассчитан только для частных домов и предприятий, с отдельно выделенной для них комнатой.

Котел с закрытой камерой сгорания

Котлы закрытого типа являются альтернативой для квартир и помещений без вентиляции. Это довольно компактные устройства, которые состоят из следующих элементов:

корпуса с панелью управления;
газовой горелки;
теплообменника;
насоса;
датчика и регулятора температуры;
расширительного бачка;
системы безопасности;
принудительного отвода для продуктов сгорания.

В зависимости от числа контуров котел может быть доукомплектован дополнительным змеевиком, запорной арматурой и вентилятором.

Работа устройств закрытого типа происходит благодаря принудительной тяги в зону горения. Нагнетание его выполняется специальным вентилятором. Воздух поступает с улицы, что исключает необходимость оборудовать дополнительную вентиляцию и дымоход. Дым убирается из котла с помощью коаксиальных труб, которые выходят на улицу через отверстие в стене.

Котел с закрытой камерой сгорания

Коаксиальный дымоход более простой в установке, нежели обычный. Представляет собой конструкцию «труба в трубе». Прокладывают его через стену и выводят наружу. Подобная конструкция котла предусматривает циркуляцию воздуха в двух направлениях: через верх воздух поступает в котел, а через внутреннюю горизонтальную трубу выводится из помещения. Разница между традиционным дымоходом и коаксиальным большая. Основные преимущества последнего в следующем:

абсолютно безопасный. Отработанные газы проходят по трубке, которая непрерывно охлаждается со всех сторон холодным воздухом;
экологическая безопасность. Способствует более эффективному сгоранию топлива и повышает коэффициент полезного действия всей системы отопления;
полная изоляция системы от пользователя. Отработанные газы, как и сам воздух, никак не контактируют с жилым помещением.

Сами газовые котлы закрытого типа выгодно отличаются от открытой конструкций:

не требуют отдельного помещения для установки и обустройства вертикального дымохода;
компактные размеры позволяют разместить их в ванной комнате, санузле или на кухне;
ненужно постоянно проветривать помещение, тем самым, выпуская на улицу теплый воздух;
есть выбор между настенными и напольными моделями, дизайн которых отлично впишется в любой интерьер;
можно задавать необходимые параметры температуры;
не растрачиваются ресурсы, все топливо выгорает до конца;
работа выполняется от электричества и не зависит от наличия кислорода.

К недостаткам закрытых котлов относят:

высокая стоимость по сравнению с открытыми отопительными устройствами;
необходимос проводить периодическое техническое обслуживание, смазывать лопасти вентилятора, проверять турбину;
для исключения перемерзания области горения необходимо укомплектовать систему автоматическими задвижками и контроллером температуры;
работа турбины создает шумность, увеличивающуюся с износом втулок и загрязнения лопастей вентилятора;

Высокая стоимость является недостатком газовых котлов с закрытой камерой сгорания

Отдавать предпочтение закрытому устройству или нет, каждый решает сам для себя, ведь при значительной экономии топлива увеличиваются расходы на электричество, необходимое для функционирования котла.

Отличия и критерии выбора котлов

Рассмотрев все характеристики открытых и закрытых камер сгорания газового котла можно понять, в чем их различия и подобрать подходящее оборудование. В настоящее время все больше отдают предпочтение агрегатам закрытого типа, отодвигая открытые котлы на второй план. Но если бюджет ограничен, можно подобрать открытый напольный котел в хорошем соотношении цена-качество. Также его рекомендуется выбрать для тех домов, в которых происходят постоянные перебои с электричеством или оно не стабильно.

Закрытые котлы выигрывают в том, что даже в небольшое помещение можно втиснуть отопительное устройство, при этом, не теряя полезной площади.

Если отапливаемое строение не превышает 300 кв. метров и в нем нет проблем с электричеством, отдают предпочтение настенным моделям. В остальных случаях лучше рассматривать напольные модели и дополнительные варианты отопления.

Двухконтурные котлы с закрытой камерой сгорания станут «палочкой-выручалочкой» для квартир в многоэтажке, где отсутствует круглогодичная поставка горячей воды. Однако такие устройства имеют существенный недостаток. В момент обогрева воды, срабатывают клапаны, и прекращается подача теплоносителя в батареи. Если часто пользоваться горячей водой, то есть риск полного остывания радиаторов, что скажется на теплоте в помещении.

Если у вас остались сомнения по поводу выбора газового котла открытого и закрытого типа проконсультируйтесь с специалистом. Он поможет подобрать отопительное устройство, исходя из индивидуальных особенностей вашего жилища.

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, преобразовывая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности печи или котла с 56% до 90% в среднем доме с холодным климатом сэкономит 1.Ежегодно выделяется 5 тонн углекислого газа, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью. Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующего агрегата сначала приложите все усилия, чтобы повысить энергоэффективность вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи. Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете купить меньший блок. Печь или котел правильного размера будет работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут быть трудно оправданными.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) прямо наружу, без необходимости использования вытяжного шкафа или заслонки.Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в агрегаты для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными камерами сгорания, отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый воздуховод, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Новые отопительные котлы (обычные, обычные, открытые)

Какой обычный бойлер мне нужен в моем доме?

Здесь, в HomeServe, мы стремимся поставлять ряд обычных котлов, чтобы удовлетворить потребности самых разных домов. Наша цель — предоставить вам необходимую помощь и совет, чтобы убедиться, что установленный вами котел может эффективно и рационально отапливать ваш дом.

Такие факторы, как размер вашего дома и потребности в центральном отоплении, помогут определить мощность в кВт, которая вам понадобится от вашего нового котла. Мощность котла в кВт влияет на его способность справляться с вашими потребностями в центральном отоплении и, как правило, зависит от количества радиаторов и ванных комнат, имеющихся в вашем доме.

Например, если вы решите установить бойлер с большей мощностью в кВт, вы сможете получить большую подачу горячей воды. Однако это не означает, что вы должны покупать котел с максимальной доступной мощностью, вы должны убедиться, что размер вашего котла соответствует размеру и требованиям вашего дома.

Приведенный ниже примерный справочник поможет вам лучше понять мощность в кВт, которая может потребоваться вашему дому:

12-15 кВт	1-3 спальни, 1 ванная
18-24 кВт	3-4 спальни, 1-2 ванные комнаты
30 кВт +	4 и более спальни, 2+ ванные комнаты

(Эта информация предоставлена компанией Help-Link UK limited и предназначена только для информационных целей и не должна использоваться или полагаться в качестве замены профессиональной консультации соответствующим квалифицированным инженером. )

Если вы ищете обычный котел для своего дома, наша команда экспертов может предоставить вам помощь и совет, чтобы принять подходящее решение. Наши инженеры Gas Safe также могут провести тщательный и профессиональный монтаж выбранного вами котла.

Воспользуйтесь нашим бесплатным инструментом расчета котировок, который не требует никаких обязательств, чтобы получить оценку стоимости вашей новой обычной котельной, и наша команда постарается связаться с вами как можно скорее, чтобы помочь вам перейти к следующему шагу.

Получите бесплатное онлайн-предложение

* 5% скидка онлайн доступна для бытовых потребителей газа и сжиженного нефтяного газа, которые получают онлайн-предложение для всех марок котлов, кроме котлов Ideal Logic HE24, HE30, HO15 и HO18 и Worcester Bosch 25i ERP, 30i ERP, 15ri и 18ri претендовать на предложение зимних пакетов. Дополнительная скидка 50 фунтов стерлингов доступна на все заменяемые системы на аналогичные, и дополнительная скидка 100 фунтов стерлингов предоставляется на замену обычных котлов на комбинированные и комбинированные на обычные. Онлайн-цена со скидкой доступна только в течение 14-дневного срока действия котировки, который начинается со дня, когда котировка была предоставлена. Help-Link UK Ltd включает фильтр как часть вашего предложения, так как он настоятельно рекомендуется производителем котла как ключевой компонент в поддержании работоспособности и функциональности котла и потенциально может быть положительно оценен производителями при оценке гарантийных работ. Этот фильтр может быть удален по желанию заказчика. Предложение также включает программируемый термостат для всех комбинированных котельных установок, поскольку это требование закона в рамках законодательства Boiler +, введенного 6 апреля 2018 года, и его нельзя удалить из установки, если: заменен на альтернативный умный термостат; или другая мера энергосбережения, указанная в законодательстве Boiler +, или если интеллектуальный термостат уже существует в собственности.Альтернативные термостаты, в том числе интеллектуальные термостаты, предоставляются за дополнительную плату.

^† Источник: energysavingtrust.org.uk. Экономия рассчитана при замене котла с рейтингом G на котел с рейтингом А в двухквартирном доме.

** Кредит зависит от статуса, оценки доступности и проверки кредитоспособности. На все марки котлов предоставляется беспроцентный кредит сроком на 2 года. Кредит также доступен на срок от 36 до 120 месяцев под 9,9% годовых. Финансирование может быть получено с депозитом или без него, а капитальные платежи могут быть произведены в любое время для уменьшения вашего кредита.

Газовые котлы

— Краткий обзор соответствия нормам

Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Проверка документов. Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

— Изоляционные материалы и их коэффициент сопротивления R

— Критерии проектирования механической системы

— Типы, размеры и эффективность оборудования механических систем

— Оборудование и системы управления

— Уплотнение каналов, изоляция каналов и труб и расположение

— Детали воздушного уплотнения

— Контроль прошивки и влажности.

2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке. Изучите строительную документацию на установку оборудования.

– 2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹, а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

В соответствии с инструкцией производителя G2408.
На ровных площадках в соответствии с Разделом G2408.4
С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
с запорными клапанами в подводящей и отводящей труб в разделах M2001.3 и G2420
Со средствами управления и безопасности в соответствии с разделами M2002 и G2421
Так проемы в наружных стенах заделываются в соответствии с Разделом R703. 4
Для защиты источника питьевой воды в соответствии с Разделом P2902
Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
С автоматическими выключателями, размеры которых указаны в паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Минимальная емкость расширительного бака ^a для систем принудительного горячего водоснабжения

Объем системы ^b	Мембрана под давлением Тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6. 5	12,0
90	7,5	13,5
100	8,0	15,0
^a При средней температуре воды 195 ^° F, давлении заполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм. ^b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

— 2015 IRC, Раздел G2408.4, Удаление с класса. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом одобренном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

— 2015 IRC, Раздел G2408.2, Высота источника возгорания. При установке в гараже источник возгорания должен быть поднят на 18 дюймов от пола, а котел должен быть защищен от ударов.

– 2015 IRC, разделы G2406 и G2407.2, Местоположение устройства. Приборы не должны располагаться в спальных комнатах, ванных, туалетных комнатах, кладовых или хирургических помещениях, а также в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы не мешать нормальной циркуляции воздуха для горения, вентиляции и разбавления.

Органы управления оборудованием. Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

— 2015 IECC / IRC, Раздел R403.1 / N1103.1, Контроль. Каждая система отопления и охлаждения должна иметь собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

Расчет оборудования. Убедитесь, что размер котла рассчитан с учетом нагрузок на здание, рассчитанных в соответствии с руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

— 2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Размеры. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузки на здание, рассчитанной в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» IRC 2015 года взята из Международного кодекса топливного газа (IFGC) 2015 года и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как бойлеры.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена в соответствии с инструкциями производителя по установке.

— 2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разбавления. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Подача наружного воздуха должна производиться в соответствии с одним из методов, описанных ниже:

G2407. 6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстие (отверстия) наружу. Минимальный размер вентиляционных отверстий не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из следующих методов.
- G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.
- G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верха шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающихся с наружным пространством или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться извне со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общего номинального расхода всех устройств, расположенных в помещении. .

— 2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

Тип используемой системы вентиляции

Приборы	Тип системы вентиляции (соответствующий раздел IRC)
— Приборы категории I, внесенные в список —Перечисленные приборы с вытяжным колпаком —Приборы, перечисленные для использования с газоотводным отверстием типа B	— Газоотводное отверстие типа B (Раздел G2427.6) — Дымоход (Раздел G2427.5) —Одностенная металлическая труба (раздел G2427.7) — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2) —Специальный газоотводчик, указанный для этих приборов (раздел G2427. 4.2)
Приборы категории II, III или IV	Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)
Аппараты с прямой вентиляцией	См. Раздел G2427.2.1

Приборы

Тип системы вентиляции (соответствующий раздел IRC)

— Приборы категории I, внесенные в список

—Перечисленные приборы с вытяжным колпаком

—Приборы, перечисленные для использования с газоотводным отверстием типа B

— Газоотводное отверстие типа B (Раздел G2427.6)

— Дымоход (Раздел G2427.5)

—Одностенная металлическая труба (раздел G2427.7)

— Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2)

—Специальный газоотводчик, указанный для этих приборов (раздел G2427. 4.2)

Приборы категории II, III или IV

Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)

Аппараты с прямой вентиляцией

См. Раздел G2427.2.1

— 2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

— 2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или внутри наружной стены здания, должна иметь минимальный зазор для воздуха до горючих материалов не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

— 2015 IRC Раздел G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства прямой вентиляции должны быть установлены в соответствии с инструкциями производителя и Разделом G2427.8.

2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и удаления конденсата из системы вентиляции.

Топливо

— 2015 IRC, Раздел G2420, Запорные газовые клапаны. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в Стандартах для клапанов ANSI / ASME ².Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

– 2015 IRC, Раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 ³ и должны быть доступны и установлены там, где котел предназначен для работы.

– 2015 IRC, раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы подачи топлива, должны быть защищены от физического повреждения и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

Жесткие металлические трубы и фитинги
Гофрированная труба из нержавеющей стали
Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21. 24. ⁴

Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, вместимость и коэффициент сопротивления изоляции.

— 2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

Интервалы между подвесами

Материал трубопровода	Максимальный горизонтальный интервал (футы)	Максимальный вертикальный интервал (футы)
АБС	4	10 ^а
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 ^а
Труба из меди или медного сплава	12	10 ^а
Медь или трубки из медного сплава	6	10 ^а
60	5. 0	9,0
Труба или трубка из ПБ	2,67	4
Трубка PEX	2,67	4
ПП труба диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10 ^а
ПВХ	4	10 ^а
Труба стальная	12	15
Стальные трубы	8	10 ^а
^a Для размеров 2 дюйма и меньше направляющая должна быть установлена посередине между необходимыми вертикальными опорами.Такие направляющие должны препятствовать перемещению трубы в направлении, перпендикулярном оси трубы.

— 2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы плинтуса, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

— 2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и сечение M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным коэффициентом сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в установках «плита на грунте», должны быть изолированы до минимального значения R 5, установленного под плитой.
М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена в полости отсека балки, обслуживающей обогреваемое пространство выше, и должна быть изолирована до минимального значения R 11.

Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

— 2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и впуска воздуха, которые заканчиваются на открытом воздухе, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящими правилами.

— 2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся гидроизоляционный слой должен соответствовать требованиям AAMA ⁵ 711. Гидравлические мембраны, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или водонепроницаемого барьера.Согласно этим нормам, утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения. Проверьте правильность подключения оборудования для питьевой воды.

– 2015 IRC, раздел P2902.1, Общие. Система снабжения питьевой водой должна быть спроектирована и установлена таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло привести к загрязнению источника воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы защиты источника питьевой воды. Перекрестные соединения между индивидуальным водопроводом и коммунальным питьевым водоснабжением должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, изучите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

— Изоляция

2015 IECC / IRC, раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопроводы механической системы, способные пропускать жидкости> 105 ^° F или <55 ^° F, должны быть изолированы по крайней мере до R-3.

R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром.Клейкая лента не обеспечивает защиты.

2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.

Утечка в воздуховоде / воздушное уплотнение. Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе рассмотрения плана.

— 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Соединения и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

Применение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
Для каналов, имеющих классификацию статического давления составляет менее 2 дюймов водяного столба (500 Па), дополнительные системы закрытия не следует требовать непрерывного сварных соединений и швы и стыки запорно-типа и швы, отличных от оснастки замка и типы кнопочного замка.

Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам кодекса о новом строительстве. Исключением является то, когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании. Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁶ и Техническое руководство ACCA по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества установки HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.

³ ANSI Z21.80 — «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 — «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

Руководство покупателя котельных систем отопления (типы, основные марки, цены и многое другое)

Наше полное руководство для покупателя котельных систем: Все, что вам нужно знать о покупке котельной системы: лучшие марки, цены, различные типы, плюсы и минусы каждой, советы по обслуживанию и многое другое!

Покупка новой бойлерной системы похожа на покупку любого крупного бытового прибора в том смысле, что это инвестиция, поэтому неплохо было бы провести небольшое исследование, прежде чем выбирать новую систему для своего дома.

Мы составили это исчерпывающее руководство для покупателей котлов и систем водяного отопления, включая принципы работы котлов, различные типы, плюсы и минусы, основные соображения и особенности, цены, источники топлива и способы выбора наиболее подходящего варианта для ваших нужд.

Обзор котельных систем

: что это такое и как они работают

Котельная система — это метод отопления дома, при котором для обогрева дома используется горячая вода или пар. Эти системы иногда называют гидравлическими системами, и этот метод обогрева можно использовать даже для обогрева плавательных бассейнов или удаления льда с проезжей части зимой.

Вот основные принципы работы процесса:

Вода помещается в бойлер, а затем нагревается
Нагретая вода или пар затем перекачиваются по дому в замкнутой системе труб, подключенных к радиаторам, змеевикам или системе теплого пола
По мере циркуляции горячей воды через систему он передает тепло воздуху или полу, тем самым нагревая дом
После циркуляции в системе охлажденная вода перекачивается обратно в котел для повторного нагрева и рециркуляции

В большинстве котельных систем используется пропан, природный газ , или нефть в качестве источника топлива для нагрева воды, но электрические системы также существуют.На рынке также представлены комбинированные котлы , которые выполняют двойную функцию: обогревают ваш дом и одновременно обеспечивают его горячей водой.

Посмотреть видео: Котельные системы отопления — руководство покупателя для домовладельцев

Краткий обзор систем отопления котла и то, что вы должны знать
(3 минуты 08 секунд)

Котельные системы и системы воздушного отопления

Основной альтернативой котельным системам является топка, которая нагревает ваш дом, нагревая воздух и распределяя его по дому через систему воздуховодов.Бойлеры и печи нагреваются аналогичным образом, с основным отличием в том, что в бойлерах горячая вода распределяется по трубам и радиаторам, в то время как печи нагревают воздух напрямую, а затем распространяют его по дому.

Большинство домов в Северной Америке отапливаются с помощью топок с принудительной подачей воздуха, хотя все еще есть много домов (особенно старых), в которых вместо них установлены котельные.

Плюсы и минусы котельного отопления

Равномерное тепло: Одна из лучших особенностей котельного тепла (особенно по сравнению с системами с принудительной подачей воздуха) — это то, что они распределяют тепло равномерно по всему дому, поэтому вы не столкнетесь с холодными пятнами, холодными комнатами и колебаниями температуры вокруг дома.Они также имеют тенденцию поддерживать более постоянную температуру, поскольку печи с принудительной подачей воздуха известны тем, что иногда вызывают пики и провалы при включении и выключении печи.

Silence: Новые системы водяного отопления работают очень тихо, до такой степени, что вы, вероятно, даже не узнаете, что система работает. Однако следует отметить, что если у вас дома старая система, радиаторы могут быть довольно шумными, поскольку они нагреваются и охлаждаются, и иногда они могут «звенеть».

Зональный контроль: Даже если у вас еще не настроено зональное управление, эту функцию легко и просто добавить в вашу систему, что позволит вам управлять распределением тепла по всему дому и настраивать его. Также может сработать простое закрытие клапана радиатора в определенной части дома.

Чистый воздух: Гидравлические системы не полагаются на воздух для обогрева вашего дома, поэтому они обеспечивают более чистое жилое пространство с точки зрения качества воздуха. Печи могут выталкивать пыль, грязь, аллергены и другие твердые частицы вокруг вашего дома, поэтому котельные системы идеальны, если качество воздуха является главной проблемой. При этом системы принудительной подачи воздуха с усовершенствованными системами фильтрации воздуха действительно могут помочь сохранить воздух в вашем доме чище.

Экономия: По большей части котельные системы дешевле в эксплуатации, чем системы с принудительной подачей воздуха, а это означает, что вы можете содержать семью с меньшими затратами в холодные зимние месяцы. (Обратите внимание, что, очевидно, существует множество переменных в стоимости отопления дома, включая его размер, изоляцию, тип топлива, место вашего проживания и местный климат, а также личные предпочтения и использование, среди прочего)

Техническое обслуживание: Котельные системы требуют минимального технического обслуживания, в том числе нет необходимости регулярно заменять фильтры.

Комфорт: Хотя это вопрос личных предпочтений, многие люди считают, что тепло от котельных, в том числе от радиаторов, плинтусов или внутрипольных систем, более комфортно, чем тепло от печей. Принудительное воздушное отопление, особенно с более дешевой или одноступенчатой печью, а также в плохо изолированном доме может иметь тенденцию вызывать колебания температуры.

Стоимость установки: Котельные системы могут быть немного дороже в установке, чем системы с принудительной подачей воздуха, и это особенно верно, если ваш дом должен быть оборудован всеми трубопроводами, радиаторами и другой инфраструктурой.

Затраты на замену: Если в котле что-то выйдет из строя или сломается, затраты на замену деталей, как правило, будут несколько выше, чем при использовании системы принудительной подачи воздуха.

Более медленная реакция на температуру: Когда большинство людей меняют термостат, они ожидают мгновенных результатов от своей системы отопления, но бойлерам может потребоваться больше времени, чтобы приспособиться к новым настройкам температуры, так как радиаторы заполнены горячей водой, что требует больше времени для рассеивания тепла. чем воздух из системы воздушного отопления.

Перегрев: Это больше проблема в многоквартирных домах или в других ситуациях, когда у вас может не быть прямого контроля над системой, что иногда приводит к тому, что система нагревает ваше жилое пространство сверх того, что является комфортным. Хотя это также может происходить в доме на одну семью, потому что, как упоминалось выше, системы котельного и радиаторного отопления имеют тенденцию реагировать медленнее, и поэтому для понижения температуры окружающей среды может потребоваться больше времени. Это также может быть расточительным, поскольку люди могут открывать окна в середине зимы, чтобы охладить комнату.

Без охлаждения: Котлы нельзя комбинировать с домашней системой охлаждения, и их нельзя использовать для охлаждения вашего дома в летние месяцы. Из-за этого вам потребуется отдельная инфраструктура, такая как воздуховоды для системы кондиционирования воздуха или использование бесканальных систем.

Возможность утечки воды: Хотя эта проблема возникает редко, в бойлерах есть риск утечки воды.

Различные типы котельных систем

Существует три основных типа котельных систем: обычные, комбинированные и системные котлы.У всех этих трех бойлеров есть свои преимущества и недостатки, и выбор правильной системы сводится к сравнению ваших потребностей с плюсами и минусами различных систем.

Понимание этих различных типов и того, как они работают, может помочь вам сделать правильный выбор, когда придет время выбрать новое устройство.

Обычные котлы

Обычный, обычный котел или котел с открытым воздухом — один из наиболее распространенных типов котельных систем, хотя следует отметить, что популярность комбинированных котлов в последние несколько лет растет.Эти системы имеют резервуар для воды и резервуар для горячей и холодной воды.

Холодная вода хранится в водонагревателе, затем нагревается и передается в резервуар для горячей воды для хранения. Когда срабатывает термостат, вода перекачивается из резервуара для горячей воды через систему бойлера для обогрева вашего дома.

Хранение и вместимость: Обычные бойлеры имеют большой накопительный бак для горячей воды, а это означает, что горячая вода редко заканчивается, поэтому в вашем доме всегда должна поддерживаться комфортная температура.

Однофункциональный: Поскольку обычные бойлеры отделены от водонагревателя, используемого для обеспечения вашего дома горячей водой, вы можете одновременно отапливать дом, принимать душ, стирать белье и иным образом использовать горячую воду, не беспокоясь что ваш душ остынет на полпути к пене.

Независимость: Хотя обычные бойлеры иногда нуждаются в дозаправке, по большей части они могут работать независимо от водопровода, так что в случае проблем с водопроводом у вас будет тепло.

Накладные расходы: Для многих домовладельцев самым большим недостатком обычных котлов является то, что они могут быть несколько менее эффективными, учитывая, что они нагревают большой резервуар. Это особенно актуально, если резервуар плохо изолирован. Это означает, что в конечном итоге вам придется платить больше за отопление дома.

Если учесть, что на отопление дома приходится самая большая часть вашего счета за электроэнергию, вы можете увидеть, какое влияние может оказать установка с более низким КПД на ваши ежемесячные расходы.

Пространство: Еще один недостаток обычных котлов — они требуют наибольшего пространства, поэтому часто не подходят для квартир, кондоминиумов и других небольших домов, в которых мало места для хранения. Сами радиаторы тоже занимают место в комнате.

Вместимость: Несмотря на то, что обычные бойлеры имеют солидный резервуар для горячей воды, все же возможно, что резервуара недостаточно для удовлетворения потребностей в отоплении, особенно во время похолодания, когда вы можете захотеть повысить температуру во всем доме. короткое время.

По большей части, это не должно быть проблемой, если ваша котельная система соответствует вашему дому.

Стоимость: Обычные котлы больше по размеру и содержат больше деталей, чем котлы других типов, поэтому, несмотря на то, что они менее эффективны, их также дороже покупать.

Комби-котлы

Как следует из названия, комбинированные котлы объединяют в себе работу двух основных приборов: бойлера и водонагревателя.

Эти агрегаты забирают холодную воду непосредственно из сети по мере необходимости и нагревают ее по требованию, поэтому нет необходимости в накопительном баке.После того, как вода нагревается, она либо перекачивается через котельную для обогрева вашего дома, либо распределяется по кранам и водопроводам по мере необходимости, чтобы обеспечить вашу кухню, ванную комнату, подсобные помещения и прачечные горячей водой.

Хотя резервуары для хранения не требуются для комбинированных котлов, их можно приобрести отдельно (и тогда система станет комбинированным бойлером ), если ваши потребности в горячей воде превышают возможности котла по запросу.

Неограниченное количество горячей воды: Комбинированные котлы работают по тому же принципу, что и водонагреватели по запросу, поэтому у вас есть доступ к горячей воде, которая вам нужна для вашей системы отопления и домашних задач, сколько вам нужно.

Экономия места: Поскольку комбинированные котлы не требуют дополнительного места для накопительного бака, они занимают значительно меньше места, чем обычные и системные котлы. Эти блоки очень компактны и могут поместиться в небольшом пространстве, например кухонном шкафу, что делает их идеальными для небольших домов и жилых помещений.

Цена и удобство: Комбинированные котлы, благодаря своим размерам и простоте установки, также являются наиболее доступным типом котлов с точки зрения авансовых затрат на покупку и платы за установку.

Давление воды: Хотя в некоторых случаях это может быть проблемой, комбинированные котлы обычно обеспечивают высокое давление воды.

Энергоэффективность: Большинство комбинированных котлов являются высокоэффективными, многие даже имеют рейтинг ENERGY STAR, поэтому вы можете быть уверены, что потратите меньше средств на отопление дома и воду.

Потеря давления воды: Как уже упоминалось, в комбинированных котлах обычно бывает сильное давление воды, но оно может колебаться, если в вашем доме пиковая потребность в воде.Например, если один человек принимает ванну, а другой моет посуду, вы, вероятно, немного потеряете давление в обоих кранах. Точно так же давление воды зависит от давления в основной водопроводной магистрали, поэтому, если оно низкое, давление воды по-прежнему будет проблемой.

Система-Котлы

Для котлов с герметичной системой

требуется только небольшой водонагреватель, но не бак, а это значит, что они могут поместиться в гораздо меньших пространствах, чем обычный котел. Они работают, забирая холодную воду из сети, нагревая ее, а затем используя водяной цилиндр для хранения горячей воды, пока не сработает термостат, и вода не начнет циркулировать по системе.

Экономия места: Хотя системные котлы не такие маленькие и компактные, как комбинированные, они все же занимают гораздо меньше места, чем обычные, благодаря меньшему водяному баллону, поэтому они могут подходить для небольших домов и квартир.

Многократное использование: Системные бойлеры отделены от водонагревателя, поэтому вы можете получать горячую воду из нескольких кранов одновременно, не снижая возможности бойлера для обогрева вашего дома.

Простота установки: Системные котлы легче установить, чем обычные, что означает более быстрый, дешевый и простой монтаж.

Давление воды: Эти устройства зависят от основного водоснабжения, поэтому, пока у вас есть сильный поток, поступающий из водопровода, в этих системах будет большое давление воды.

Горячая вода по мере необходимости: Системные котлы не нагревают воду по запросу, но накапливают нагретую воду, чтобы она была готова и доступна, когда она вам нужна.

Экономия затрат: Системные котлы, как правило, несколько дороже, чем комбинированные котлы, но они по-прежнему гораздо более доступны, чем их традиционные аналоги, что делает их идеальными для людей с ограниченным бюджетом.

Ограниченные задержки хранения и повторного нагрева: Поскольку системные котлы имеют меньшую емкость хранения, чем обычные, вероятность выхода горячей воды выше с этим типом системы. Когда горячая вода все-таки закончится, системе потребуется время для пополнения и повторного нагрева воды, и это может повлиять на температуру в вашем доме.

Требуется место: Водяной цилиндр, который используется в системных котлах, намного меньше места для хранения, необходимого для обычного бойлера, но вам все равно нужно выделить место для хранения для цилиндра, что может быть непросто в небольших домах.

Менее энергоэффективный: Хотя эти системы более энергоэффективны, чем обычные котлы, они не так эффективны, как комбинированные котлы, а это означает, что ваши счета за электроэнергию будут немного выше каждый месяц.

Давление зависит от сети: Если давление в вашей сети недостаточное, то в системном котле не будет давления, необходимого для оптимальной работы.

Дороже, чем комбинированный: Диапазон цен на комбинированный и системный котлы невелик, но вы заплатите больше за системный котел и больше за установку. При этом оба этих типа котлов по-прежнему дешевле и проще в установке, чем обычный котел.

Тип топлива и стоимость жизненного цикла

Одно из наиболее важных решений, которые вам необходимо принять при покупке котла, — это тип топлива (природный газ, пропан, масло, твердое топливо, такое как дрова или уголь, или электрическое).На топливо приходится самая большая стоимость жизненного цикла котла, поэтому вам нужны информация и ресурсы, чтобы выбрать наиболее энергоэффективную систему для ваших нужд.

Чтобы помочь вам в этом, приведем сравнение преимуществ и недостатков различных видов топлива.

Природный газ

Преимущества газовых котлов:

Недостатки газовых котлов:

Природный газ является самым чистым из ископаемых видов топлива, так как он выделяет более низкие уровни парниковых газов.
Это топливо полностью без запаха.
Нет необходимости в резервуаре для хранения, поскольку газ поступает из сети. дешевле в эксплуатации, чем электрические или масляные

Вам действительно необходимо быть подключенным к газовой линии, и это потребует профессиональной установки, если у вас еще нет инфраструктуры
Цены на газ постоянно растут
Вам нужен надежный источник топлива, и вы должны быть подключен к газовой сети
Из соображений безопасности требуется ежегодное техобслуживание и уход
Некоторые люди опасаются утечки газа, хотя это случается крайне редко, но вызывает опасения

Пропан

Преимущества пропановых котлов:

Недостатки пропановых котлов:

Пропан имеет слабый запах, особенно по сравнению с маслом
Эти котлы высокоэффективны
Вам не нужно подключаться к газовой или электрической сети
Пропан можно хранить в виде жидкости под давлением, поэтому хранение требования минимальные

Установка нового агрегата обойдется дороже, чем установка газового или электрического котла.
Вы должны следить за уровнем топлива и заказывать его при необходимости.
Цены на пропан также растут. к газовым или электрическим котлам
Требуется ежегодное техобслуживание и уход
На вашем участке должен быть установлен большой накопительный бак

Нефть

Преимущества масляных котлов:

Недостатки масляных котлов:

Нет необходимости подключаться к газовой или электрической сети
Жидкостные котлы дешевле в эксплуатации по сравнению с электрическими
Цены на нефть более стабильны, чем природный газ и пропан, поэтому вы можете более эффективно планировать свой бюджет

Нефть не так доступна по цене, как природный газ, она производит больше выбросов парниковых газов, чем газ и пропан, и имеет сильный запах
Вам необходимо следить за уровнем топлива и повторно заказывать запасы
Для масляных баков требуется больше места, чем для пропана
Поставщики масла могут потребовать оплату при доставке за оптовые партии

Твердое топливо

Преимущества твердотопливных котлов:

Недостатки твердотопливных котлов:

Сжигание древесины является углеродно-нейтральным при правильном сжигании
Древесина горючая, но не взрывоопасная
Древесина не протекает
Нет необходимости подключаться к газовой или электрической сети
Древесина и уголь дешевле, чем прочие источники топлива

Вы должны бороться с дымом и опасаться выбросов угарного газа
Уголь не является экологически чистым топливом
Древесина и уголь необходимо забрать или доставить к вам домой, и вам нужно место для их безопасного хранения
Вы должны контролировать уровни и пополнять запасы топлива по мере необходимости
Техническое обслуживание требуется гораздо чаще (иногда ежедневно)

Электрический

Преимущества электрокотлов:

Недостатки электрокотлов:

Рейтинг КПД достигает 99 процентов
Они компактны и просты в установке
Отсутствуют парниковые газы или другие опасные выбросы
Этим агрегатам не требуется система дымохода или воздухозаборника
Есть Нет необходимости подключаться к газовой сети или хранить топливо
Нет риска возгорания, утечки или взрыва
Электрические котлы могут быть более экологически безопасными, в зависимости от источника энергии / топлива, который использует ваша коммунальная компания

Электроэнергия обычно стоит больше, чем горючее
Вам необходимо подключиться к электросети
В вашем доме не будет тепла в случае отключения электроэнергии
Электрические блоки не могут нагреть воду до такой высокой температуры как котлы внутреннего сгорания
Эти агрегаты могут нагревать только небольшое количество воды за один раз, поэтому они не подходят для больших домов

Цены на котел

Окончательная стоимость котла будет зависеть от многих факторов, но средняя цена, включая установку, может составлять от 3000 до 5000 долларов + для комбинированного котла и вплоть до 5000 долларов и более для обычного котла. Обратите внимание, что это для бытовой котельной. Коммерческие котлы для многоквартирных домов и других крупномасштабных применений могут стоить намного дороже. В любом случае, для индивидуальной оценки лучше всего обратиться к профессионалу.

Некоторые факторы, которые могут повлиять на окончательную стоимость установки вашей новой котельной системы, включают:

Стиль, марка и торговая марка
Тип топлива
Стоимость установки
Мощность и мощность котла (в зависимости от размера вашего дома)
Эффективность
Специальные или дополнительные функции и технологии
Текущая инфраструктура системы отопления (и будет ли он совместим с новой системой)

Top Boiler Brands

Когда приходит время покупать новую котельную систему, знание ведущих брендов может помочь сузить область поиска и дать вам уверенность в том, что вы выбираете надежную и высококачественную систему, которая прослужит долгие годы. Имея это в виду, вот разбивка лучших производителей котлов, которые согревали канадцев зимой.

Узнайте больше о котлах ведущих брендов в Канаде в нашем Руководстве по лучшим котлам

IBC Technologies

IBC Technologies — канадский производитель настенных конденсационных котлов, и они гордятся тем, что используют в своих котлах только самые качественные материалы и компоненты.

Они также очень серьезно относятся к конструкции своей продукции, благодаря чему котельные системы являются надежными, долговечными и энергоэффективными.Чтобы помочь вам получить максимальную отдачу от денег, которые вы тратите на отопление дома, котлы IBC Technologies включают в свои системы регуляторы горения, современные горелки и технологию точного смешивания топлива с воздухом.

Veissmann

Viessmann — это семейная компания со штаб-квартирой в Германии, но также с головной базой в Ватерлоо, Онтарио. За более чем 100 лет работы в сфере отопления, вентиляции и кондиционирования воздуха они заработали себе имя как один из ведущих производителей в этой области, специализирующийся на бытовых котлах и водяном отоплении.

Треугольная трубка переменного тока

ACV Triangle Tube занимается производством систем отопления для дома с 1940-х годов и предлагает широкий ассортимент настенных и напольных конденсационных котлов.

Кроме того, их блог также является отличным ресурсом для потребителей, которые ищут полезные советы и рекомендации по экономии энергии и затрат, повышению эффективности ваших систем HVAC и многому другому.

Какой котел купить: выбор правильной системы

Когда пришло время покупать новый бойлер, лучше всего начать с изучения потребностей вашего дома и семьи, включая такие факторы, как размер вашего дома, количество людей в вашей семье, ваши ежедневные потребности в горячей воде, как много ванных комнат у вас есть, и даже надежность напора воды из вашей сети.

Чтобы помочь вам с выбором, вот дополнительная информация о различных типах котлов и о том, когда они подходят.

Обычные котлы идеальны, когда:

У вас большая семья
Горячая вода часто требуется из нескольких кранов одновременно
У вашей семьи большие потребности в горячей воде и она использует горячую воду в течение длительного времени в течение дня
У вас есть свободное место, которое можно использовать для накопительного бака и водонагревателя
В вашем доме есть три с лишним ванных комнаты
Давление воды в вашей сети обычно низкое

Комбинированные котлы идеально подходят, когда:

В вашем доме ограничено место для хранения вещей (возможно, у вас нет большого подвала, нет чердака или чердака, и в противном случае вам негде хранить большой резервуар)
Ваша семья имеет тенденцию использовать много горячей воды в течение дня
В вашем доме не более одной ванной комнаты
Горячая вода в вашем доме обычно требуется только из одного или двух кранов одновременно
Давление воды в вашей водопроводной сети достаточно

Системные котлы идеальны, когда:

Вам нужна горячая вода из нескольких кранов одновременно
У вас небольшой дом и семья
Вы не используете много горячей воды и не используете ее в течение длительного времени
Есть место для хранения водяного баллона (вам не обязательно нужен чердак или чердак)
В вашем доме не более двух ванных комнат
Давление воды в вашей водопроводной сети надежное и высокое

Основные соображения при выборе бойлера

Системы воздухозабора и дымовых газов для котлов внутреннего сгорания

Все котлы внутреннего сгорания (работающие на природном газе, пропане, твердом топливе или жидком топливе) требуют системы забора воздуха и дымовых газов без ограничений для обеспечения безопасности и эффективности.

Из-за этого вы также должны помнить о местоположении, когда вы хотите установить или переместить котел для сжигания: должен быть хороший воздушный поток, приток свежего воздуха и поблизости выхлопные газы для удаления выбросов, образующихся в процессе сгорания.

Если вы рассматриваете котел для сжигания топлива, вы можете также рассмотреть возможность оснащения устройства технологией электронного зажигания, которая может устранить необходимость в постоянно горящей запальной лампе.

Размер и мощность

Размер вашего дома — важный фактор, который следует учитывать при выборе бойлера.Например, компактные комбинированные котлы не будут эффективны для больших домов с несколькими ванными комнатами и несколькими членами семьи. И наоборот, большой обычный бойлер не будет подходящим вариантом для небольшой квартиры или студии просто потому, что у вас не будет места для хранения, необходимого для размещения бака и баллона.

Если вы не уверены, какой мощности должен быть ваш котел, существует множество онлайн-калькуляторов размера котла, которые вы можете использовать в качестве справки.

Давление в сети

Давление воды — еще одна вещь, которую вы должны учитывать при выборе типа котла, потому что и комбинированным котлам, и системным котлам для оптимальной работы требуется высокое и надежное давление воды из основного водоснабжения.

Только обычные бойлеры подходят, если давление воды в водопроводе низкое, но есть решения, если давление воды в вашем доме является проблемой. Во-первых, если у вас низкое давление воды и нет места для хранения обычного бойлера, вы можете выбрать систему комбинированного бойлера.

С другой стороны, если у вас есть достаточное давление воды, но вам не нужен обычный бойлер, системный бойлер будет дешевле купить и установить, и у вас все равно будет надежная мощность, даже если у вас большой дом.

Энергоэффективные и конденсационные котлы

Энергоэффективность является ключевым фактором для большинства домовладельцев, желающих купить новую бытовую технику, и в целом, чем эффективнее бойлер, тем больше он будет стоить заранее. Но важно помнить, что энергоэффективность означает долгосрочную экономию энергии и топлива, и вам не понадобится много времени, чтобы окупить дополнительные деньги, которые вы потратили на лучший котел.

Pro совет: При поиске энергоэффективных котлов обратите внимание на такие функции, как системы конденсации дымовых газов и модулируемые горелки.

Перемещение котла

Есть много причин, по которым вам может потребоваться переместить котел, в том числе то, что вы делаете некоторые ремонтные работы или вам необходимо переместить систему в целях безопасности.

Перемещение котла требует опыта, который могут предоставить только профессионалы, а стоимость этой услуги может варьироваться от 500 до 1500 долларов и более. Трудно дать точные оценки, поскольку каждый дом и ситуация индивидуальны, и такие вещи, как расстояние, на которое они перемещаются и сколько потребуется рабочей силы, повлияют на окончательную стоимость.

Общая стоимость будет в значительной степени зависеть от компонентов, которые необходимо переместить, поскольку каждый имеет свою приблизительную стоимость, связанную с ним:

Дымоход котла: 120 — 200 долларов
Удлинитель дымоходных труб или колена: 70 долларов за метр
Магнитный фильтр: 170 — 200 долларов
Элементы управления: 120 — 1100 долларов
Трубопроводы или фитинги: 500 — 1000 долларов

Полезные советы по обслуживанию получить максимальную отдачу от котла

Ваш котел — это инвестиция, и вы хотите максимально эффективно использовать свою систему не только для того, чтобы сэкономить деньги, но и для того, чтобы ваша семья могла дольше чувствовать себя комфортно.Вот несколько отличных советов, которые помогут вам поддерживать и оптимизировать вашу котельную систему:

Изолируйте трубы: Изолируя трубы с горячей водой, идущие от вашего котла, вы можете сэкономить деньги за счет снижения потерь тепла и увеличения скорости, с которой ваша система может обогревать ваш дом и реагировать на изменения температуры.
Удалите воздух : Иногда в радиаторах появляются пузырьки воздуха, поэтому рекомендуется удалять из них воздух каждые шесть месяцев. Таким образом, вы гарантируете, что трубы должным образом заполнены водой, и это максимизирует эффективность и функциональность системы.
Пропылесосьте радиаторы: Грязь, пыль и другие твердые частицы могут накапливаться на радиаторах, делая их менее эффективными, и вы можете бороться с этим, регулярно пылесосив радиаторы.
Проверить воду: Вода расширяется при нагревании, поэтому для предотвращения повышения давления внутри системы котлы оснащены расширительными баками. Важно регулярно проверять уровень воды в расширительном бачке, чтобы убедиться, что он правильный.

Глоссарий общих терминов для котлов

Допустимое рабочее давление: Это максимальное давление, которое может выдержать конкретный котел.

Горение: R влияет на акт или процесс горения. Технически для него характерно быстрое окисление, которое часто сопровождается нагревом и светом.

Конденсат: Вода, которая конденсируется после отвода тепла от пара.

Коррозия: Разрушение или повреждение металла в результате химического воздействия.

Дымоход: Канал, по которому дым и отходящие газы безопасно выводятся из дома.

Природный газ: Воспламеняющийся газ (часто метан и другие углеводороды), который естественным образом встречается под землей.

Пилотная лампа: Маленькая газовая горелка, которая всегда горит, чтобы зажечь большую горелку, когда это необходимо.

Излучающий: Относится к теплу, передаваемому излучением вместо теплопроводности или конвекции.

Предохранительный клапан: Клапан, который автоматически открывается и выпускает воздух, когда давление достигает определенного уровня.

Часто задаваемые вопросы о котельных системах

Может ли котел охладить мой дом?

Теоретически радиаторы можно использовать для охлаждения вашего дома.Однако котлы не оборудованы для охлаждения воды, и даже если бы у вас была отдельная система охлаждения, вы бы столкнулись с такими проблемами, как влажность, коррозия, конденсация и сокращение срока службы радиатора.

Как часто нужно проводить техобслуживание котла?

Большинство производителей котлов рекомендуют ежегодное обслуживание и ремонт. Это обеспечивает безопасность и надежность.

Как узнать, есть ли у меня котельная?

Если в вашем доме вместо топки установлен котел, то по всему дому будет система труб и радиаторов.С другой стороны, если у вас есть печь, то вместо нее будут воздуховоды и вентиляционные отверстия, по которым воздух циркулирует по всему дому.

Чем отличается бойлер от водонагревателя?

Типичный бойлер (не комбинированный котел, который служит обеим целям) только нагревает воду для системы отопления в вашем доме, тогда как водонагреватель обеспечивает горячую воду для ваших повседневных нужд, таких как купание, стирка и уборка. Поскольку котлы не обеспечивают воду для использования людьми, они обычно работают при более высоких температурах, чем водонагреватели.

Что такое паровой котел и чем он отличается от водогрейного котла?

Паровые котлы в наши дни не так распространены, потому что это устаревшая и менее эффективная технология. Они работают так же, как водогрейные котлы, но разница в том, что паровые котлы нагревают воду до состояния, когда она становится газом, а затем циркулирует пар по системе для обогрева дома. Поскольку для производства пара необходимо нагреть воду до гораздо более высокой температуры, эти котлы потребляют больше энергии.

Что такое конденсационный котел и чем он отличается от неконденсатного?

Конденсационным котлом может быть любой тип котла. Особенность, которая отличает конденсационные котлы от котлов без конденсации, заключается в том, что они предназначены для рекуперации тепла (в виде водяного пара), которое в противном случае могло бы уйти через дымоход. Поскольку конденсационные котлы улавливают и повторно используют это тепло, они более эффективны.

10 фактов о котлах

Специалист по котлам из Миннеаполиса Дэвид Хауленд (David Howland) работает техником по обслуживанию в Standard Heating с 2005 года.

Вы думаете о покупке красивого старинного дома, но беспокоитесь о том, что система отопления котла устарела? Стандартный техник службы отопления Дэвид Хоуленд здесь, чтобы помочь. В этом посте Дэвид отвечает на распространенные вопросы о котлах, например: как они работают? Что необходимо для их оптимальной работы? Они опасны? Когда пора задуматься о замене котла? Попутно он развенчает распространенные мифы о котлах.

1. Действительно ли котлы «кипятят» воду?

Нет, действующие сегодня котлы не кипятят воду (миф номер один глотает пыль!).Термин «котел» унаследовал от прошлого, когда были распространены паровые котлы, в которых кипятилась вода для получения пара. Современные котлы представляют собой водонагреватели и обычно используют природный газ. Большинство из них могут нагревать воду в диапазоне от 145 до 190 градусов, в зависимости от системы излучения.

2. Как котлы отдают тепло?

Котлы излучают лучистое тепло, которое нагревает предметы в помещении. Напротив, печь с принудительной подачей воздуха нагревает воздух в комнате, что означает, что предметы поглощают тепло медленнее.Некоторые люди предпочитают бойлеры, потому что они могут установить термостат на более низкую температуру, а лучистое тепло заставляет комнату чувствовать себя теплее, чем фактическая температура воздуха. Другие говорят, что бойлеры обеспечивают более сбалансированное тепло по всему дому в зимние месяцы.

3. Что самое важное нужно знать о вашей системе отопления котла?

Вот краткий список:

Ваш котел стандартного или высокоэффективного? Стандартный КПД отводится через металлическую трубу. Вентиляция в высокоэффективной модели должна осуществляться через трубу из ПВХ сверху или сбоку от котла.
Какое у вас излучение? Финтуба или плинтус, или чугунные радиаторы?
Кто возьмет на себя обслуживание котла? Вы хотите и можете научиться делать это самостоятельно, или вы собираетесь поручить обслуживание компании? Компания U.S. Boiler Company рекомендует проводить ежегодное обслуживание, чтобы убедиться, что котел работает безопасно и эффективно.Ежегодное техническое обслуживание также может выявить потенциальные проблемы и предотвратить перебои в отоплении вашего котла.

4. Каковы общие причины поломки или прекращения работы котлов?

Насосы выходят из строя, и электрические компоненты (элементы управления, термостат и т. Д.) Перестают работать. Кроме того, в систему может попасть ненужный воздух или может возникнуть низкое давление воды, что может привести к тому, что система не будет перемещать воду, поэтому бойлер не сможет излучать тепло правильно или вообще. В редких случаях вода может замерзнуть в очень холодных условиях.Снежным птицам Миннесоты следует принять меры предосторожности, например, нанять помощника по дому (или связаться с ними в чрезвычайной ситуации) и всегда проводить техническое обслуживание перед отъездом в более теплый климат. Наконец, при использовании понижающего термостата не забудьте оставить настройку на 55 градусов или выше.

5. Предотвращают ли котлы проблемы с влажностью, характерные для печей с принудительной подачей воздуха, в которых отсутствует встроенный увлажнитель?

Да или нет, в зависимости от эффективности вашего котла. Технически котельные системы не удаляют и не добавляют влажность, за исключением чугунных котлов.Однако низкоэффективный котел будет использовать воздух в помещении для создания необходимого пламени, которое может высушить ваш дом. Напротив, высокоэффективный котел забирает воздух снаружи для достижения горения и не влияет на воздух в помещении.

А теперь еще один совет о чугунных котлах, которые предназначены для сжигания воздуха в помещении. Вы можете улучшить качество воздуха при использовании этого типа котла, убедившись, что в чугунном котле достаточно воздуха. Установка воздухозаборника для воздуха для горения (CAI), небольшой гибкой трубы, открытой наружу, позволяет подавать свежий воздух в ваш дом.

6. Каков риск ожогов, связанных с использованием горячей воды для отопления, например, у маленьких детей возле горячих батарей отопления?

Риск относительно невелик (из-за более распространенных обогревателей плинтуса), если вы поддерживаете правильную температуру воды. Это особенно важно, если в вашем доме используются старые чугунные радиаторы, которые могут нагреваться на ощупь, если температура воды будет слишком высокой.

7. Котлы используют воду или энергию?

Нет, они не сливают воду, потому что котлы — это герметичная система.Современные котельные системы не уступают по эффективности любой газовой топке с принудительной циркуляцией воздуха.

8. Как узнать, эффективно ли работает ваш котел?

Standard Heating может помочь, выполнив настройку котла для оценки вашей системы. Котлы требуют ежегодного обслуживания для обеспечения эффективной работы.

9. Можно ли модернизировать старый котел, чтобы сделать его более энергоэффективным?

Нет. Стандартное отопление не изменяет первоначальную конструкцию котла, поскольку они внесены в списки / маркированы UL и не должны изменяться.Однако в большинстве случаев стандартное отопление может заменить бойлер на более эффективный агрегат. Если вашему оборудованию 20-30 лет, будьте готовы задуматься о замене котла.

10. Что происходит при замене котла? Бойлеры

могут быть простыми или сложными в установке системами, требующими глубокого понимания домашней системы водоснабжения. Опытный специалист должен провести полный анализ вашего дома и системы распределения, который предоставит вам информацию, необходимую для того, чтобы сделать лучший выбор для вашего дома. Стандартное отопление побуждает клиентов задумываться над такими вопросами, как «как долго вы планируете жить в доме?» и «можете ли вы позволить себе дорогой ремонт?» Наши консультанты по котлам будут работать с вами, чтобы найти наилучший баланс экономичности и характеристик, который соответствует вашим потребностям.

Вам нужно запланировать переналадку котла? Или вы готовы получить бесплатную оценку на дому?

Запись на прием

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла.Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

Внутри печи, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается. Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха» и затем проходит через воздуховоды после теплообменника.В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься через дымоход. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе. «Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла за счет охлаждения выхлопных газов ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду.Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самый важный элемент управления с вашей точки зрения — это термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было удобно.Типичная система принудительной подачи воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу входящей энергии (топлива). Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы.Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает потери при запуске, охлаждении и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE — это как пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, котельные системы распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем холодная вода возвращается в котел для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым теплым полом (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зональные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления являются стандартными функциями новых котлов, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто двусторонние кондиционеры (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет эту уловку, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома. Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить целесообразность использования теплового насоса в вашем климате, подробнее рассматривается в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с грунтовым источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, недр и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, которую нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, отдельно стоящие и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти блоки могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустимы большие перепады температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Невентилируемые газовые обогреватели: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оснащены датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, и многие города в США и Канаде также запретили их использование.

Электрические обогреватели

Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают в себя «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть может обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации устройства мощностью 1500 ватт в час легко вычислить: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час в эксплуатации — и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления — обычно самый дорогой вид тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, что позволяет уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не имеет «сверхизоляции».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку. Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, в результате чего Агентство по охране окружающей среды США (EPA) приняло правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они менее загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство дровяных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. В обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен плотно закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Воздуховод, мини-разъем, мульти-разъем .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по трубопроводам хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как радиант (отопление помещений), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрический или масляный … Компания Radiant Floor позаботится о вас !!!

: Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения

: Открытая система Схема потока воды с водонагревателем резервуарного типа

: Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола. Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шанса попадания застоявшейся воды в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе нет открытых клапанов горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистой потери энергии.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не должны были принять четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, — это использование фильтра для всего дома.Обычные корпуса типа канистры можно купить в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, концентрацией хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляторы работают, будет ли пол красть горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем

: Четырехзонная открытая система с использованием водонагревателя по запросу

: Четырехзонная открытая система с использованием высокоэффективного водонагревателя / обогревателя Polaris.

: Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

: Электрическая мультизональная открытая система по запросу

: Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших однозонных открытых систем «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря ».

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить выходную температуру так же просто, как нажать кнопку.

: Открытая система со схемой по требованию

: Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для систем обогрева полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу будет отличным выбором источника тепла .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях.На фото ниже Radiant Ready специально разработан для водонагревателя по запросу.

: Radiant Ready разработан для систем по требованию

: «Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ заполнить новую излучающую трубку — открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода набирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (как, например, на больших коллекторах плиты), то закройте все контуры зоны № 1, кроме первого. и направить воду в первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждой цепи в каждой зоне .

Любой случайный воздух, остающийся в системе, со временем будет естественным образом удален за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, похожие на насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу промывать водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислотность и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (из Takagi) линии к погружному отстойнику или насосу общего назначения.
5. Протяните шланг от «холодной» (в сторону Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячей воды ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

: Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)

: Многозонная система с циркуляционным контуром

Но конечно сие чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован хорошо. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Наружные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны позволяют при необходимости легко наполнить или опорожнить бойлер.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок). Датчик на накопительном баке , , возврат, , , контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла — это «змеевик для горячей воды для бытового потребления» внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей. Пресная вода поступает в резервуар прямо пропорционально количеству забираемой горячей воды для бытового потребления . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан снижает температуру воды до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны незамерзания или зоны таяния снега к коллектору открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в общем, любое отопительное задание , требующее защиты от замерзания. Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем нагрев с использованием чистой воды), вы не хотите, чтобы вся ваша лучистая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ветвью зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу без смешивания двух жидкостей.

Система снеготаяния проезжей части и парковки

На изображенной системе таяния снега обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубой и, что не менее важно, на вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратить драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех разных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана.

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Нормы площади под котел на газе

Вентиляция в котельной с газовым котлом

Требования пожарной безопасности

Требования к дверям и окнам в газовой котельной

Нормы освещенности котельной на газе

Правила энергообеспечения котельного помещения

Требования к помещению для установки газового котла с закрытой камерой

Установка настенных газовых котлов по всем правилам

Возможна ли самостоятельная установка?

Требования к месту установки котла

Открытая камера сгорания

Закрытая камера сгорания

Схема монтажа

Монтаж котла

Выводы

Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?

Экологичность котлов с замкнутой камерой сгорания

Нормативные документы, регламентирующие эксплуатацию газового отопительного оборудования

Монтаж газовых котлов отопления: требования и нормы

Где разрешена установка котла

Не допускается монтаж газовых котлов отопления:

Минимальные граничные габаритные требования к топочной

Монтаж газового котла: ключевые моменты

Модели под разные виды теплоносителя

Особенности воздухообмена

Требования к дымоходу

Когда решит проблему настенная модель

Полезно для изучения:

Требования, предъявляемые к помещению котельной с газовым котлом

требования к установке и помещению, правила монтажа

Преимущества и недостатки использования котлов газового типа

Разновидности газового отопительного оборудования

Различия одно- и двухконтурных газовых котлов

Газовые котлы с закрытыми и открытыми камерами сгорания

Различия газовых котлов по типу розжига

Газовые котлы с внешними и встроенными бойлерами

Правила установки газового котла в кухонном помещении

Основные требования по установке газовых отопительных котлов в кухонном помещении

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

Рекомендации по выбору газового котла для установки на кухне

Требования и правила установки газового котла — блог об инжиниринге в загородных домах и коммерческих объектах

Разновидности котлов

Требования к подключению газовых котлов

Пошаговая инструкция монтажа отопительного оборудования

Подготовка крепления для котла

Разводка труб и их подключение

Обустройство дымохода

Подсоединение к водопроводу

Подключение к газопроводу

Подключение к электросети

Подготовка оборудования к запуску

Требования и правила установки газовых котлов + схема и пошаговая инструкция

Основные виды

Требования и правила установки газового котла

Требование к помещению

Чертежи и схемы установки газового котла

Процесс установки (монтажа) своими руками

Видео руководство

Правила эксплуатации

Техническое обслуживание

нормы и правила установки газового котла в частном доме, нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

Нормы и правила установки твердотопливного котла

Нормы и правила установки электрического котла

Читайте также:

Газовые котлы открытого и закрытого типа: отличия и особенности

Котел с открытой камерой сгорания

Котел с закрытой камерой сгорания

Отличия и критерии выбора котлов

Печи и котлы | Министерство энергетики

Новые отопительные котлы (обычные, обычные, открытые)

Какой обычный бойлер мне нужен в моем доме?

— Краткий обзор соответствия нормам

Руководство покупателя котельных систем отопления (типы, основные марки, цены и многое другое)

: что это такое и как они работают

Посмотреть видео: Котельные системы отопления — руководство покупателя для домовладельцев

Котельные системы и системы воздушного отопления

Различные типы котельных систем

Обычные котлы
