Байпас в системе отопления — варианты правильной установки. Обзор основных функций
При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.
Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.
Краткое содержимое статьи:
Значение термина
Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.
То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль.
Необходимость байпаса
Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.
Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.
К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура.
В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.
Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.
Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.
Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.
Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах.
Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.
Циркуляционный насос и обводной контур
Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.
При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом.
При этом требуется установка запорного крана на участке от входа до выхода обводного пути.
Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.
Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.
Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки.
Как установить систему
Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.
Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур.
Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.
При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.
Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

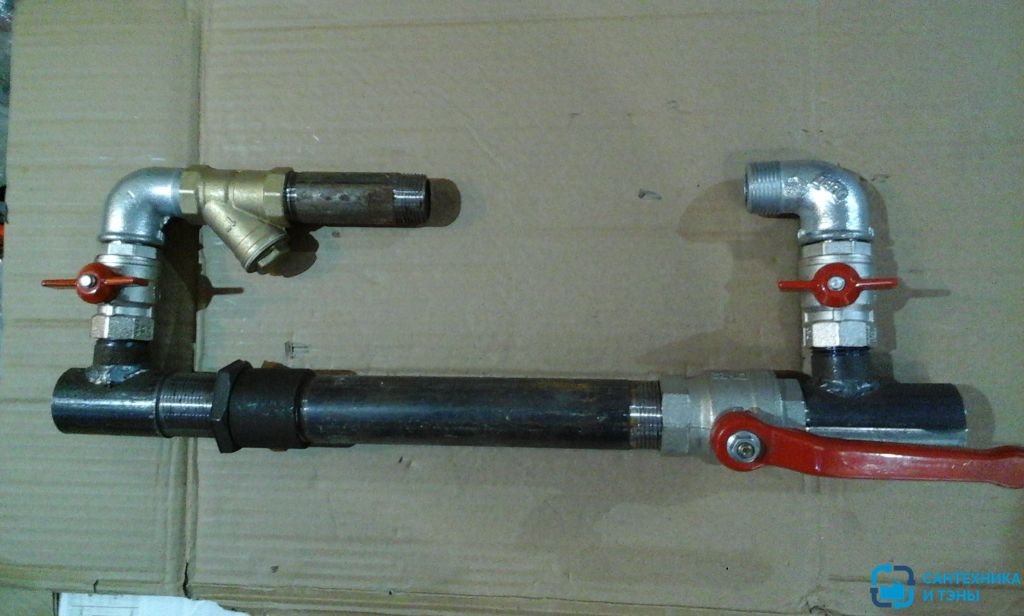

Фото системы байпаса
Сохраните статью себе на страницу:
Пост опубликован: 12.
10
Функции байпаса в отоплении, как его сделать, зачем и когда применять
Байпас означает перемычку между подачей и обраткой, или по другом сказать, — обходную трубу для какого-то элемента в отоплении дома. Байпас похож на «короткое замыкание», если брать аналогию с электрической сетью. Но тогда, вероятно, от него должен быть большой вред, а не польза. Разберемся, почему в системах отопления полно таких труб-перемычек и зачем они нужны, Чаще всего байпасы устанавливают параллельно радиаторам отопления, насосам, котлам, буферным емкостям, полотенцесушителям –крупным объектам системы. Как его правильно сделать в конкретном случае…
Гидравлика – не электричество, для чего нужен байпас
Если трубу установить возле радиатора, то насос еще скажет «спасибо».Основная цель байпаса – сохранить баланс системы отопления, приемлемые режимы работы оборудования, когда в гидравлической системе чтоб-либо меняется. Или задать с помощью регулирующих кранов, клапанов нужный режим работы оборудования.
Например, в системе перекрыли вентиль, и остановили ток жидкости. Если есть байпас, – то ни котел, ни насос «не сдохли», может им стало труднее, совсем трудно, но выручила перемычка – жидкость по-прежнему циркулирует в системе, а не остановилась из-за перекрытия.
Основные разновидности байпаса
Байпасы можно подразделить следующим образом.
- Без запорной арматуры – пассивный трубы-перемычки в системе. Не допускается ставить вентили и т.п. в такую цепь.
- С запорной (регулирующей) арматурой (кранами, клапанами), которые могут менять сопротивление байпаса в зависимости от требуемых режимов работы, чаще в автоматическом режиме
Зачем нужны такие сложности и как они работают – рассмотрим далее.
Наиболее частое применение байпаса – на радиаторах в квартирах
В квартирах в однотрубных стояках байпас предусматривается проектом параллельно радиаторам.
Если жильцы перекрыли вентили на радиаторе – например, он потек и требуется ремонт, то работа системы дома нарушится немного, жидкость пойдет через байпас.
Это как раз тот случай, когда на байпасе не допускается установка вентилей. Обычно диаметр перемычки такой-же как и подающей трубы – ¾ дюйма или 1 дюйм. Но некоторыми проектами могут предусматриваться и трубки с уменьшенным диаметром.
В отоплении с твердотопливным котлом — обеспечение самотека
В схемах с твердотопливным котлом, при отключении электричества, оставляется минимум движения жидкости. Здесь байпас из толстой трубы дает возможность продолжить циркуляцию, если насос остановился. Когда насос работает, кран на байпасе перекрывается.
Та же байпасная труба, но с клапаном. Но многие пользователи не любят такую схему, в загрязненных системах (всегда) клапаны перепускают.
Защита насоса от перегруза перемычкой в коллекторных распределителях
Коллекторы в сборе от многих производителей, а также самодельные, зачастую делаются с байпасом между гребенками подачи и обратки. Это выравнивает немного температуру, но главное – уменьшается влияние скачков гидравлического сопротивления на работу насоса, и он не выходит за экономичные режимы.
Скачки давления постоянные, – здесь происходит автоматическое регулирование расхода по всем подключенным контурам, так регулируется работа теплого пола в автоматическом режиме. Как видим, байпас выручает нас и здесь — сглаживая неравномерности для насоса.
Байпас параллельно твердотопливному котлу – защита котла от холода
Обычная схема обвязки твердотопливного котла – с байпасом, в котором установлен трехходовой кран, управляемый термоголовкой. Здесь сопротивление байпаса автоматически регулируется по температуре на обратке котла с помощью клапана.
Цель — создать не менее 65 градусов на обратке, пока вся система разогревается.
Это даст возможность поддерживать на теплообменнике температуру выше точки росы и защитить внутренности котла. Еще важнее в данном случае защита байпасом от массового вброса холодной воды в разогретый котел, когда, к примеру, в системе подключилась еще одна ветвь…
Перемычкой параллельно буферной емкости поддерживается температура
Схема с байпасом похожа на предыдущую, но функции разные. Здесь байпас осуществляет подмес холодной воды в подачу, чтобы не получить слишком высокую температуру на выходе из узла. Например, после буферной емкости регулировочным клапаном на байпасе будет задаваться температура во всем доме.
Или, например, создается температура теплоносителя для работы теплых полов. Через байпас осуществляется тонкая регулировка температуры подаваемой на распределительный коллектор.
Правильность установки байпаса будет определяться правильностью монтажа регулирующего механизма или аппаратуры.
Байпасы в частном доме с ленинградкой
Однотрубная система ленинградка до сих пор применяется, но в прошлом веке, когда трубы были стальные и сварить их было не просто, она была выгодней и ставилась везде где можно.
Ее основной недостаток – уменьшение температуры на последних радиаторах, — по меркам того времени был «ничто» по сравнению с возможностью «добыть» и сварить трубы в систему отопления.
Сейчас такую систему не делают, так как сейчас важнее качество обогрева и стабильность работы, а монтаж – ерунда. В ленинградке параллельно первым радиаторам в кольце ставили байпас. Этим выравнивалась температура между отопительными приборами – передние получали меньшее количество энергии за счет меньшего расхода через них.

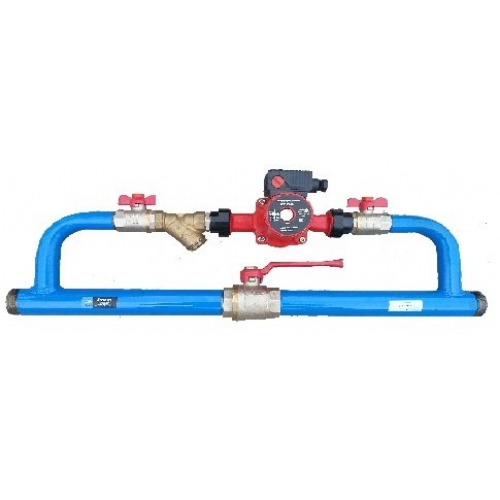

Байпас для систем отопления УНК—1/50 по цене 0 руб.
Данный узел совместно с циркуляционным насосом предназначен для создания принудительной циркуляции теплоносителя в системах любого типа.
Основные преимущества использования байпасов УНК в системах отопления.
- Автоматическое переключение отопительной системы в режим работы «открытая», в случае незапланированного отключения электроэнергии, предохраняет котёл от перегрева.
- Конструкция клапана предотвращает его «залипание» в системе.
- Обеспечивает простой доступ к циркуляционному насосу, что позволяет с легкостью обслуживать это устройство.
- Универсальный монтаж
- Не требует обслуживания
Принцип работы байпаса (насосного узла): При включении циркуляционного насоса, клапан, под действием напора воды, становится в положение — «закрыт».
При отключении электроэнергии и, соответственно, остановки циркуляционного насоса, клапан возвращается в положение—«открыт» и тем самым обеспечивает свободный ток воды по всей системе отопления, исключая при этом возможность перегрева котла.
Байпас работает в двух режимах — открытый, закрытый.
В режиме «открытый» — система отопления работает по принципу теплообмена, основанного на явлении естественной конвекции.В режиме «закрытый» — происходит принудительное перемещение теплоносителя по системе с помощью циркуляционного насоса.
Возможность подключения
- Стандартная трубная резьба
- Сварные соединения
- Обжимные муфты
Технические характеристики
| Параметр | Значение |
| Объёмная подача узла, л/час, не более | 4600 |
| Коэффициент подачи, % | 98 |
| Допускаемый кавитационный запас, м | 2 |
| Число двойных ходов, шт | 2 |
| Макс. давление на выходе из насоса, Атм | 6 |
| Масса узла, кг, не более | 6 |
| Макс. температура перекачиваемой жидкости, С | 130 |
| Кол-во рабочих режимов | 2 |
Характеристики моделей
| Модель | Диаметр | Длина в сборе, мм | Высота в сборе, мм | Вес, кг | Кран Маевского |
| УНК—1/40 | 40 | 800 | 220 | 3,5 | — |
| УНК—1/50 | 50 | 800 | 220 | 4,3 | — |
| УНК—3/40 | 40 | 300 | 540 | 2,2 | + |
| УНК—3/50 | 50 | 300 | 540 | 2,5 | + |
Произведено в России
Последствия установки крана на байпасе, о которых стоит вам знать
Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире.
Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.
Три вида байпасов
Существует три вида байпасов:
- Нерегулируемые – простая труба;
- С ручным управлением – вентиль с делениями;
- Автоматический – с датчиками;
Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод.
Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.
Схема подключения
Стандартная схема подключения байпаса в квартире выглядит следующим образом:
- Труба с входящим потоком теплоносителя;
- Байпас;
- Труба с исходящим потоком теплоносителя;
- Запорные вентили на вход и выход.
В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.
Почему устанавливают байпас
Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения.
На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.
Какие проблемы решает кран на байпасе
Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля.
После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.
Конструкция вентиля
Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.
Об ответственности за установку вентиля на байпасе
Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.
Вывод
Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках.
Такой дисбаланс принесет дискомфорт вам и вашим соседям.
Альтернативные способы повысить температуру
Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.
Как решить проблему без вентиля на байпасе
Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба.
Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.
Что делать, если вентиль на байпас уже установлен
В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.
Можно ли демонтировать байпас?
Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.
Читайте так же:Байпас для системы отопления с насосом
БайпасИспользование байпаса в системе обогрева дома на линии циркуляционного сетевого насоса системы дает возможность работы всей системы, как с принудительной циркуляцией в ней теплоносителя, так и в режиме естественной циркуляции, к примеру, во время аварийного отключения электроэнергии в доме.
Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.
Наибольшее применение байпас получил, когда нужно предусматритвать возможность автоматического отключения систем отопления без перерыва в работе, а также для регулировки заявленных расходов через байпас, для чего на байпас устанавливается необходимая арматура. Применение байпаса в однотрубных системах отопления способствует тому, что байпас является решением всех недостатков однотрубной системы отопления.
Благодаря байпасу осуществляются следующие функции:
Включение и выключение источника бесперебойного питания для проведения ремонтных работ без прекращения энергоснабжения приемников;
При возникновении коротких замыканий или перегрузок в инверторе, нагрузку можно перевести с инвертора на байпас;
Если качество электроэнергии в сети нормальное, нагрузку можно переводить с инвертора на байпас для экономии электроэнергии.
Для возможности авторегулировки температуры в радиаторах отопления, вместо шарового крана можно поставить на его входе терморегулятор, что обеспечит оптимальную для помещения температуру. Монтируют байпас рядом с отопительными котлами.
В зависимости от системы, в которой будет использоваться обходная труба, различают несколько видов байпасов.
Байпас с обратным клапаном используется для циркуляционных насосов и работает периодически, когда это нужно. После включения насоса клапан открывается от переизбытка давления и пропускает теплоноситель. При отключении насоса байпас автоматически закрывается. В таком случае следует помнить, что может выйти из строя вследствие попадания в него окалины или ржавчины.
Без клапана позволяет производить ремонт на участке системы без отключения отопления. Также байпас позволит подключиться к системе отопления в помещении, где раньше не было радиатора.
Байпас в системе отопления | Частный дом
Байпас в системе отопления — отрезок трубопровода, который установлен параллельно регулирующей и запорной арматуре.
Основные элементы конструкции и деталей байпаса: 1 — циркуляционный насос; 2 — фильтр грубой очистки; 3 — запорные краны; 4 — запорный кран на байпасе.
Байпас в системе отопления
На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном [4], между двумя подключениями линии циркуляционного насоса.
Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.
Обратный клапан в отоплении
Обратный клапан в отоплении можно установить на байпасе вместо крана [4].
Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.
Установка байпаса
Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.
Диаметр условного прохода (Ду) устройства линии байпаса такой же, как и у обратной магистрали и составляет 40 — 50 мм, а диаметр труб врезки циркуляционного насоса [1] с запорными кранами [3] и фильтром [2] соответствует Ду насоса.
Примерный вариант схемы установки ручного байпаса на (Рис 1). Фильтр грубой очистки ставится только перед насосом, по направлению движения воды. Все краны, на случай поломки, лучше укомплектовать фитингами разборного типа. Очень удобно во время установки устройства байпаса в систему отопления, применение Американок (Фото 1), которые позволят быстро и без особых проблем провести ремонтные работы. Для запорной арматуры эффективнее применять шаровые краны, а не вентиля.
Для работы отопления с естественной циркуляцией кран [4] должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны [3] открыты, кран [4] закрыт и включен насос.
Байпас радиатора
Байпас радиатора (схема на Рис 2 и Рис 3) устанавливается в однотрубной системе, между подводящей и обратной трубой подключения прибора к отопления. В первую очередь он предназначен для регулирования нагрева каждого в отдельности прибора обогрева, при помощи терморегулирующих или запорных кранов [6] и отлаживания циркуляции теплоносителя краном [5].
Во вторых, для проведение ремонтных работ с радиатором без отключения и слива системы отопления. Для этого открывается до конца кран [5] и после этого перекрываются краны [6]. Чтобы другие приборы отопления на этом стояке (выше или ниже отключенного) дальше продолжали нормально функционировать, правильно диаметр байпаса радиатора сделать таким же как и диаметр стояка. Смотрите видео. Такие же схемы актуальны и при монтаже полотенцесушителя.
Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.
Байпас в системе отопления: основные варианты применения
Автор Евгений Апрелев На чтение 4 мин Просмотров 1.7к. Обновлено
Все, кто каким-либо образом сталкивался с созданием отопительных систем, знакомы схемы с обходным трубопроводом.
Всем остальным наверняка будет интересно знать: что такое и для чего нужен байпас в системе отопления? Ответы на эти и другие распространенные вопросы будут в данной публикации.
[contents]Назначение и сфера применения
Байпас – это некая перемычка или отрезок трубопровода, предназначенный для создания параллельного пути движения теплоносителя в обход определенных элементов системы отопления (СО), которыми могут быть: радиаторы, насосное оборудование, запорная арматура.
Установка байпаса в системе отопления дает возможность:
- Выполнения профилактических работ или замены радиаторов без остановки СО посредством перенаправления потока теплоносителя в обход батареи.
- Балансировки однотрубных СО посредством изменения напора теплоносителя в батареях.
- Установки трехходового клапана с термоголовкой для регулировки оптимальной температуры теплоносителя.
- Создания аварийного гравитационного контура, который позволит СО находиться в рабочем состоянии, даже при отключенной электроэнергии.

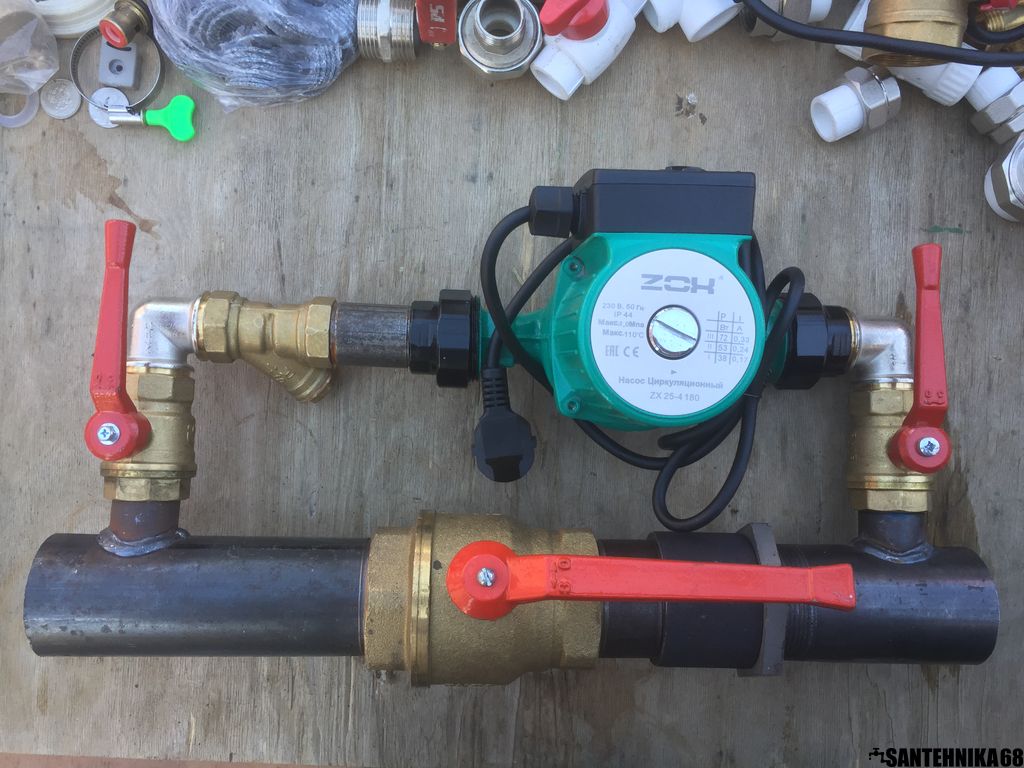

/5c1ace9e9101dae.ru.s.siteapi.org/img/75d910dd9985ec6c92ce45b3bfa2a9ead78d1a8f.JPG)
Кроме этого, такой элемент успешно применяется для пропускания теплоносителя по «малому кругу». Другими словами, данный отрезок трубопровода играет роль некой развязки, разделяя котловой и отопительный контур. Это необходимо при отсечке отопительной контура от котлового или, к примеру, для предотвращения образования конденсата в теплообменнике твердотопливной котельной установки.
Зная принцип работы байпаса, можно более детально рассмотреть примеры его установки в различных схемах центрального и автономного отопления.
Применение в обвязке радиатора
Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.
В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.
В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.
Важно! В однотрубных СО монтаж перемычки в обвязку радиаторов является обязательным.
Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.
Для перенаправления теплоносителя из радиатора на байпас применяется:
- Запорная арматура (шаровые краны).
- Трехходовой клапан с терморегулятором.
Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.
Параллельный трубопровод в насосном узле
Байпас при установке циркуляционного насоса выполняет практически все те же функции, что и в обвязке радиатора, с разницей в монтаже:
- Насосный узел устанавливается непосредственно на байпасе.
- Совместно с насосом используется (обязательно) обратный клапан.
На рисунке ниже наглядно показан принцип действия параллельного трубопровода с циркуляционным насосом.
Пока насос работает, создается разряжение перед обратным клапаном, которое его запирает и не дает воде перемещаться по прямому отрезку магистрального трубопровода.
При остановленном насосе, давление в магистральной трубе открывает обратный клапан, позволяя теплоносителю перемещаться в обход насосной группы.
Важно! В автономных СО монтаж насосной группы на байпас является обязательным условием. При отключении электричества значительно увеличится гидравлическое сопротивление, связанное с прохождением воды через крыльчатку циркуляционного насоса.
В коллекторном узле теплого пола
Многие наши соотечественники задаются вопросом, нужен ли байпас в системе отопления с теплым полом? Ответ однозначен – обязательно, ведь в контуре «теплых полов» температура воды обычно не должна превышать 45 °С при температуре в магистральном трубопроводе 80 °С.
Как видно из представленного рисунка, перемычка на коллекторе водяного пола выполняет функцию обводной магистрали со смесительным узлом, в роли которого выступает трехходовой клапан с термоголовкой. Одну часть воды клапан пропускает напрямую к контуру «теплый пол», а вторую – через параллельный трубопровод, смешивая с «обраткой» и возвращая в котельную установку.
«Малый контур» в системе отопления
Здесь байпас – это отрезок трубопровода, который через трехходовой клапан соединяет подающую и обратную магистраль.
Принцип действия перемычки, в данном варианте применения, прост: после включения котлоагрегата клапан не дает холодному теплоносителю из отопительного контура поступать в котел. После прогрева теплоносителя до необходимой температуры (часто это 45-50°С), клапан открывается и начинает подмешивать горячую воду в обратный трубопровод, тем самым предотвращая появления конденсата в топочной камере и на теплообменнике твердотопливного котла.
И в качестве заключения: обводной трубопровод – это необходимый, простой и практичный элемент, который позволяет использовать СО с максимальной эффективностью при значительном сокращении расходов энергоносителя. На практике это выглядит, как сокращение объема воды подаваемой на отопительные приборы при сохранении их расчетной теплоотдачи.
Байпасный контур центрального отопления — HomeOwnersHub
Показать цитируемый текст
Но если внутри петли стоит набивка большого радиатора, то тепло горит. легко отключается, и тогда трубопровод не должен быть таким длинным. Все производитель просит сделать какой-то неограниченный шлейф, который будет рассеивать необходимое количество тепла, так что в случае неисправности сам котел, нагретая вода не циркулирует напрямую обратно в котел работает быстро и теряет необходимое количество тепла для его остановки выпуск пара или разделение из-за повышения давления./817b5bc84379819.ru.s.siteapi.org/img/2a2a4d8b576f350a2b72ccf2cefc795a9e78f124.jpg)
Я на самом деле
видел, как это делается с полотенцесушителем на другой стороне стены от
котла и не более четырех футов от фактического участка трубы, но он был
достаточно, чтобы удовлетворить требования для этой системы. Поскольку он запрашивает цикл, сам цикл не обязательно должен быть циклом трубопровод проходит по всему дому. Все, что есть, это неограниченный цепь, которая будет рассеивать необходимое тепло и делать это любыми способами возможно для ситуации. Клапан также не должен использоваться в качестве нормального открытого неограниченного контура будет более чем обычно достаточно для домашнего система.
Как меня научили это делать: разместить контур на подающей и обратной трубе, но сделайте так, чтобы одна конкретная цепь нагревалась, когда требуется тепло. запрос поступил на котел даже в случае отказа моторизованного клапана или насоса активировать. Самый простой способ сделать это — установить трехходовой клапан. что при отключении питания по умолчанию отопление помещения закрыто, а водонагреватель открытым.
Это делает циркуляционный змеевик для накопителя горячей воды вашим
неограниченная петля. Это идеальная неограниченная петля между потоком и
возврат с идеальной средой для отвода тепла от котла.Да ты
понятно. «Вода» в накопительном баке. Скажите, сколько раз вы включали обычную систему центрального отопления? и не хотел нагревать воду, которую вы используете у раковины или в ванне. Вы наверняка хотели горячую воду без отопления радиаторов в доме, поэтому вы бы установили клапан с электроприводом в контур радиатора, чтобы остановить поток от циркуляции по дому, а это то, что он должен делать. Но Мне бы очень хотелось показать, сколько людей звонят для обогрева помещений и не хотите, чтобы бак с горячей водой использовался вместе с ним.
Термостат на баке-накопителе горячей воды закреплен в соответствии с тремя порт моторизованного клапана и когда он требует тепла, когда только горячая вода требуется, то клапан уже находится в открытом положении по умолчанию для этого цепи, поэтому клапан вообще не должен двигаться.
Когда зов тепла
контура отопления помещения и горячей воды, затем клапан
перемещается в среднее положение, чтобы обеспечить поток воды в оба контура. Когда
термостат на резервуаре достигает своей уставки, затем он перемещает клапан, чтобы закрыть
только сторона с горячей водой, чтобы остановить поток в бак.Это только
происходит, если на панели управления выбраны и отопление, и горячая вода.
программатор или система таймера подключениями к переключению клапана
сам. Когда включена только горячая вода, статус бака сообщает бойлеру.
выключить. У нас есть система водяного теплого пола, и она отлично работает метод, который я только что описал выше. Он также превосходит производителей требование отвода тепла на несколько градусов при использовании сквозного разомкнутого контура резервуар для горячей воды, а наш резервуар находится всего в паре ярдов от котел.Основное испытание нашей системы состояло из инженера отключение термостата от котла и запуск системы себя глупо около получаса только с неограниченной горячей водой петля в люфте, без нагревательного контура.
Рад сообщить, что вода, возвращающаяся в котел, никогда не была горячее, чем 83 градуса по Цельсию, что я сейчас читаю из сертификата прохождения от Scottish Gas, поэтому он никогда не позволял котлу вскипятить уже кипящую воду, но у нас действительно были облака пара, вырывающиеся через расширительную трубу бак для горячей воды и пол немного нагрелся, и только немного, под первую половину кухонного пола.Система получила хороший проходной сертификат и многие годы успешно и экономично работают годы.
Термобайпасный клапан | 3-ходовой термостатический клапан
Термобайпасный клапан необходим в гидравлических контурах, где требуется быстрый прогрев, контролируемая температура жидкости и низкое противодавление в обратной линии. Контроль температуры — ключевой элемент оптимальной работы системы. Слишком горячие жидкости могут вызвать снижение вязкости жидкости, внутреннюю утечку, кавитацию насоса и, в конечном итоге, выход из строя компонентов.Слишком холодные жидкости увеличивают вязкость жидкости, что приводит к сильной нагрузке на компоненты системы.
Правильный контроль температуры жидкости гарантирует, что механические компоненты должным образом смазаны и работают с максимальной эффективностью.
ThermOmegaTech 3-ходовые термобайпасные клапаны (TBV) обеспечивают надежный контроль температуры жидкости в двигателях, компрессорах, системах охлаждения смазочного масла, контурах гидростатического привода, радиаторах, гидравлических силовых агрегатах, управлении технологическими процессами и других промышленных применениях, где необходимо отводить жидкости в зависимости от их температуры.
Эти самодействующие термобайпасные клапаны контролируют входной поток и автоматически отводят жидкость в зависимости от температуры в одно из двух выходных отверстий. Жидкость ниже заданной температуры клапана отводится в резервуар или байпасный контур, в то время как жидкость при заданной температуре или выше отводится в охладитель системы.
Эти термостатические клапаны автоматически регулируют температуру жидкости, чтобы поддерживать работу системы при оптимальной температуре, чтобы снизить износ системы и исключить чрезмерное тепловое повреждение.
В байпасном режиме TBV модулирует температуру жидкости, смещая обратный поток через охладитель / теплообменник или направляя его напрямую в резервуар. В режиме смешивания TBV регулирует поток через порты «B» и «C», чтобы обеспечить желаемую температуру на выходе из порта «A».
Тепловой байпас необходим для поддержания контроля температуры жидкости в гидравлических и смазочных системах, используемых в промышленных, мобильных и аэрокосмических приложениях. TBV от ThermOmegaTech обеспечивают точное термостатическое регулирование теплообменников и охладителей жидкого топлива в десятках применений, как правило, в военных самолетах.
ThermOmegaTech самостоятельно разрабатывает и производит все термоприводы для своих клапанов, что дает нам уникальную возможность адаптировать их под нужды вашего проекта. Можно настроить температуру открытия / закрытия, материал, размер клапана, скорость потока, количество входов / выходов и другие дополнительные функции, такие как корректировки.
Если один из наших стандартных продуктов не соответствует требованиям вашей системы, свяжитесь с одним из наших специалистов по продукту, чтобы обсудить требования вашего проекта.
Солнечный тепловой перепускной клапан | Building America Solution Center
Описание
Установите соответствующий код (UPC, IRC и IMC) клапан в сборе (перепускной клапан солнечной энергии) на подаче холодной воды существующего водонагревателя, который будет использоваться для подключения солнечного накопительного бака (см. Рисунок 1). Перепускной клапан солнечного коллектора должен быть закрыт крышкой и обозначен как компонент RERH. Требования к пространству и компоновка для солнечных водонагревателей и компонентов фотоэлектрической системы должны быть приняты во внимание на ранних этапах процесса проектирования.
Рис. 1. Деталь водопровода байпаса солнечного коллектора.В контрольном списке для нагрева воды от солнечной энергии для дома, готового к использованию возобновляемых источников энергии (RERH), указано:
«3.4. Установите байпасный клапан солнечной батареи на подвод холодной воды к водонагревателю (закройте крышку и промаркируйте оба конца) ».
Дополнительные примечания:
Для большинства солнечных водонагревательных систем требуется установка отдельного резервуара для хранения горячей воды. Перепускной клапан солнечной энергии делает будущие подключения к этому резервуару для хранения простым и доступным без необходимости слива воды из существующей водопроводной системы.Перепускной клапан солнечного коллектора должен быть установлен на подаче холодной воды существующего водонагревателя и должен быть сконфигурирован следующим образом (см. Рисунок 1):
- Установите два Т-образных фитинга в трубу «Вход холодной воды», по которой холодная вода подается в существующий водонагреватель.
- Установите запорные клапаны на каждый Т-образный фитинг и по одному на основной трубе между двумя Т-образными фитингами.
- Закройте и закройте два запорных клапана с открытым концом, чтобы предотвратить утечку в случае их случайного открытия.
- Оберните этикетку размером 3 x 1 дюйм вокруг каждого перепускного клапана, чтобы текст был виден в вертикальном положении (если возможно). На каждой этикетке должно быть написано: «Домашний солнечный тепловой байпасный клапан, готовый к использованию возобновляемых источников энергии».
Строители должны знать, что многие муниципальные строительные нормы и правила теперь требуют, чтобы обратный клапан и напорный бак были установлены на подаче холодной воды. Эту работу должен выполнять профессиональный сантехник.
Также заслуживает внимания, но не определяется данной спецификацией, установка сливного отверстия в полу.
См. Руководства «Пространство подсобного помещения, монтажная поверхность для насосов и манометров», «Сантехника и проводка солнечных батарей», а также архитектурный чертеж для получения дополнительной информации о процедурах для горячего водоснабжения с использованием солнечной энергии в доме, готовом к использованию возобновляемых источников энергии (RERH).
Автор:
Тихоокеанская Северо-Западная национальная лаборатория
Для доступа к некоторым ссылкам может потребоваться покупка у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.
Вам нужен байпас для зон ОВК?
Здесь, в Атланте, зонированные системы HVAC — настоящая находка летом. Если в вашем доме два или более этажа, но только один кондиционер, подключенный к одному термостату внизу, на верхних этажах может быть намного жарче, чем на первом. А под словом «намного жарче» мы подразумеваем от 2 до 5 градусов тепла. Может быть, больше.
Зонированные системы решают эту проблему, заставляя кондиционер отдельно охлаждать верхний и нижний этажи.С зонами вы можете надеть шорты для доски, сбросить обувь и засунуть зонтик в свой напиток — независимо от того, на каком этаже вы находитесь!
В течение дня вы можете быть счастливы при 76 градусах внизу — даже если это означает, что наверху будет 78-80 градусов. Ты не проводишь время наверху, так что все хорошо.
Ночью в спальнях наверху может быть 75. Вниз по лестнице? Какая разница! Ты там не спишь! Установите термостат на 78 и забудьте об этом.
Но знаете что? Не все зонированные системы одинаковы.
Думаете, у вас есть проблемы с зонированием HVAC в вашем доме в Атланте? Что ж, вы могли бы! Читай дальше, чтобы узнать больше. Если у вас есть проблема, команда PV может помочь вам ее решить.Свяжитесь с нами сегодня
Хороший дизайн зонирования vs. плохой дизайн зонирования
Если в вашем доме две или более системы HVAC с несколькими наружными блоками, несколькими вентиляторами и несколькими независимыми сетями воздуховодов, поздравляем! Вам, вероятно, не потребуется никаких модификаций воздуховодов для размещения ваших зон.Ваша система была разработана для полностью отдельных систем отопления, вентиляции и кондиционирования воздуха. Все готово.
Еще один хороший способ спроектировать зонированную систему — использовать кондиционер (и печь) с регулируемой скоростью в паре с вентилятором с регулируемым потоком воздуха. Вы устанавливаете заслонки внутри ваших воздуховодов, направляете воздух только в те области, которые в нем нуждаются, и можете быть уверены, что система подаст ровно столько воздуха, сколько нужно для обогрева или охлаждения помещения. Для этого предназначены системы с регулируемой скоростью.
Еще есть плохой дизайн зон: стандартные одноступенчатые системы отопления, вентиляции и кондиционирования воздуха с заслонками в воздуховодах.Эти системы часто настраиваются так же, как системы переменной скорости с зонами. Однако, поскольку это стандартная система только с одной скоростью, у вас обязательно возникнут проблемы.
Почему добавление зон в стандартную систему HVAC — плохая идея
Помните, как в детстве дул в соломинку? Если вы прикрыли часть другого конца соломинки, давление внутри нее возрастет. Это оказало некоторую нагрузку на ваши легкие и заставило вас усерднее работать, чтобы продуть через соломинку такое же количество воздуха.
Ну, добавление зон к стандартной системе HVAC создает аналогичную ситуацию. Чтобы направить разные объемы воздуха в разные зоны вашего дома, специалист по ОВК должен установить упомянутые ранее заслонки. Эти заслонки живут внутри ваших воздуховодов и реагируют на призывы к воздуху в разных зонах, открывая и закрываясь по мере необходимости.
Проблема? Когда заслонки закрыты в одной зоне и открыты в другой, ваш кондиционер должен пропускать много воздуха через меньшее количество воздуховодов. Это похоже на то, как если бы вы прикрыли часть соломинки и попытались продуть через нее такое же количество воздуха.
За исключением того, что вместо того, чтобы создавать нагрузку на ваши легкие, это напряжение поглощается вашим оборудованием HVAC. Нехорошо.
В мире HVAC у нас есть название для этого стресса: высокое статическое давление. Каждая канальная система HVAC рассчитана на определенное статическое давление. Но когда статическое давление становится слишком высоким и вы начинаете перемещать много воздуха через все меньше и меньше воздуховодов…
- Ваша система может выйти из строя. Избыточное давление может заставить определенные компоненты работать больше, чем они предназначены.В результате они могут выйти из строя. Мало того, что вы некоторое время останетесь без кондиционера — вам, возможно, придется заплатить за новый вентиляторный двигатель или компрессор.
- Воздушный поток не будет оптимальным. Вы получите сильный воздушный поток в зоне, требующей воздуха — настолько сильный, что вам будет не комфортно, а скорее! Вы когда-нибудь управляли автомобилем, и ваши руки чувствовали себя холодными из-за того, что вентиль кондиционера был направлен прямо на ваши пальцы? Вроде как это.
- Все лето вам предстоит бороться с повышенной влажностью. Поскольку стандартный кондиционер всегда работает на полную мощность, он очень быстро охладит каждую зону. Это может показаться приятным, но это не так. Система удовлетворит настройку вашего термостата, но она не проработает достаточно долго, чтобы удалить много влаги из вашего дома.
- Будет шумно. Вы услышите очень громкий свист во время работы системы. Возможно, вам придется кричать, чтобы люди вас услышали.
- Дорого в эксплуатации. Из-за большого объема холодного воздуха, проходящего через систему, ваша змеевик станет холоднее, чем следовало бы.Действительно холодный змеевик — действительно неэффективный змеевик. Результат? Запуск кондиционера летом будет стоить больших денег.
По этим причинам мы никогда не рекомендуем зонирование в одноступенчатой системе. Всегда.
Но если ваша система HVAC была настроена таким образом, и вы хотите сохранить свои зоны, решение есть. Типа…
Вход в байпасную заслонку и байпасный канал
Для снятия избыточного статического давления при закрытых заслонках некоторых зон необходимо перенаправить избыточный воздух.Это все равно, что продырявить соломинку, когда вы дует в нее, чтобы уменьшить нагрузку на легкие.
За исключением того, что вместо того, чтобы просверлить отверстие в воздуховоде и прекратить это дело, мы устанавливаем еще один воздуховод.
Этот воздуховод называется байпасным. Внутри находится байпасная заслонка. Обводной канал соединяет приточную камеру с обратным воздуховодом. Заслонка внутри позволяет или запрещает попадание воздуха в байпасный канал, в зависимости от ситуации.
Допустим, у вас есть двухэтажный дом с двумя зонами, по одной на каждый этаж.Когда система охлаждает оба этажа, все зональные заслонки открыты, так что воздух может течь повсюду. Однако байпасная заслонка остается закрытой. А теперь представьте, что вам нужен только кондиционер наверху. Заслонки на нижнем этаже закроются, а заслонки наверху останутся открытыми. Байпасная заслонка также откроется, перенаправляя избыточный приточный воздух обратно в вашу обратку и уменьшая статическое давление.
Звучит супертехнично? Не волнуйся. Просто знайте, что байпасная заслонка и байпасный канал не позволяют избыточному воздуху ломать предметы.
Если у вас есть стандартный одноступенчатый кондиционер и вы планируете добавить зоны, убедитесь, что ваш подрядчик по ОВК устанавливает компоненты байпаса.
Обходные заслонки и воздуховоды, которые следует учитывать
- Компоненты байпаса не могут исправить плохую конструкцию HVAC. Зонирование одноступенчатой системы всегда будет второстепенным. Добавить обходной канал немного лучше, чем накрасить свинью помадой, но ненамного. Байпас может помочь вам избежать поломки вашей системы отопления, вентиляции и кондиционирования воздуха, сократить количество коротких циклов и в некоторой степени снизить неэффективность работы.Но все равно не идеально.
- Если у вас стандартная система и вы думаете о добавлении зон, не надо. Лучше подождать, пока вы будете готовы заменить систему, и вместо этого выбрать оборудование с регулируемой скоростью. Таким образом, вы сможете правильно добавлять зоны.
- Если у вас есть стандартная система с зонами и у вас нет обхода, он вам нужен. В противном случае вы можете столкнуться с проблемами, о которых мы говорили ранее.
- Статическое давление можно и нужно измерить . Каждый раз, когда вы добавляете зоны в одну систему, убедитесь, что установщик измеряет статическое давление для каждой зоны. Оно никогда не должно быть выше, чем указано в документации вашего производителя.
- Возможно, вам понадобится датчик нагнетаемого воздуха. Если у вас стандартная система с зонами и вы имеете привычку устанавливать на термостате довольно низкое значение, существует риск одновременной подачи слишком большого количества холодного воздуха в систему и замерзания змеевика. Этот маленький датчик отключит систему до того, как она станет достаточно холодной, чтобы что-либо повредить.
В нижней строке? Зоны потрясающие. Но ты должен делать их правильно.
Если у вас есть простой кондиционер, который включается, когда вам нужен прохладный воздух, и выключается, когда он соответствует настройке вашего термостата, не добавляйте зоны. Если у вас есть такая система и у вас уже есть зоны, добавьте обход. Вы будете рады, что сделали.
Часто встречаются зонированные системы с неподходящими компонентами байпаса. В других случаях в зонированной одноступенчатой системе байпаса вообще не будет! Эти ошибки могут стоить вам много времени и привести к большому дискомфорту.
И если вы думаете о добавлении зон и в любом случае пришло время заменить вашу систему, вам подойдет оборудование с регулируемой скоростью. Вы сможете наслаждаться беспроблемным зонированием и всеми преимуществами комфорта, которые предлагают системы переменной скорости.
Вам также будет комфортно во всем доме — наверху и внизу — все лето.
Нужен ли мне байпас для обогревателя бассейна?
Нужен ли мне байпас на обогревателе бассейна?
Бассейн Стив.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я зарабатываю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. Полную страницу заявления об отказе от ответственности. Используя этот сайт, вы соглашаетесь с условиями.
Если у вас есть обогреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы бассейна. В дополнение к этому, он также является одним из самых темпераментных с точки зрения включения и работы, когда вы этого хотите.По сравнению с ним, фильтр для бассейна не имеет большого количества движущихся частей, поэтому фильтры имеют тенденцию выходить из строя или требуют значительно меньшего обслуживания, чем нагреватели. Поскольку обогреватели дороги, у них много движущихся частей по сравнению с другими частями вашего оборудования, а обогреватели могут ломаться по-разному, вам, как владельцу бассейна, будет иметь смысл предпринять любые шаги. вы можете защитить свои вложения в более теплую температуру плавания.
Защита обогревателя для бассейна важна, если вы хотите добиться от него максимально длительного срока службы.Что вам обязательно нужно. Если вы хотите изучить эту тему дальше, вы можете прочитать эту статью о том, как установить нагреватель для бассейна, или, если у вас уже есть установка нагревателя, вы можете взглянуть на контрольный список для нагревателя бассейна, чтобы узнать, есть ли что-то, что вы делаете, что может быть повреждение нагревателя. Одна тема, заслуживающая отдельной страницы, — это вопрос о том, следует ли вам использовать зонированный байпас для обогревателя бассейна или нет. Чтобы дать содержательный ответ на этот вопрос, мне нужно затронуть несколько разных тем, чтобы дать некоторый относительный контекст:
Что такое байпас? — Давайте разберемся с простыми вещами.Водопроводный байпас, или водопроводные зоны, или зонированный байпас — все это способы описания добавления бокового ответвления от основной водопроводной магистрали, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (в линию), это означает, что все материалы в системе (вода, электричество) должны проходить через это. Когда что-то установлено «параллельно» (в автономном режиме), то материал, в данном случае вода, не обязательно должен проходить через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, вы можете иметь возможность отправлять всю воду, ничего или только около воды через периферийное устройство.Для водопроводных систем, когда вы слышите слово «зона», просто представьте себе клапан. Трехзонный байпас на вашем обогревателе может быть заменен на трехклапанный байпас для вашего обогревателя. Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего пула.
Нужно ли отключать обогреватель? — Когда вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать то, что называется суперхлорированием, когда вы увеличиваете уровень свободного хлора как минимум до десятикратного значения связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи.В этот период уровень свободного хлора нередко превышает 10 частей на миллион. Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать уровень связанного хлора ниже 1 ppm. Кроме того, , очень вероятно, будут случаями, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода плохого качества по любому количеству причин. Во время как этих запланированных, так и незапланированных событий для вашего обогревателя было бы огромным преимуществом отключиться от сети и не пропускать через него плохую или агрессивную воду, содержащую химические вещества.Внутренняя коррозия, утечки и выход из строя нагревателей бассейна — наиболее распространенный способ выхода из строя нагревателей бассейна. Принято считать, что использовать зонированную байпасную систему, чтобы отключить обогреватель по мере необходимости, чтобы защитить его от воды низкого качества.
Как обойти нагреватель бассейна? — Перепуск нагревателя — это не серебряная пуля для решения ваших проблем с нагревателем. Это всего лишь инструмент, но при правильном использовании он очень полезен. Если у вас уже была вода плохого качества до того, как вы отключили обогреватель, то теперь вы застряли внутри водонагревателя, что может быть хуже, чем циркуляция воды низкого качества.Отключить нагреватель лучше всего заранее, как при плановом суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или продувки воды изнутри нагревателя. Существует множество различных нагревателей и конфигураций. Вы должны попросить местного специалиста по бассейнам или нагревателям оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы.Слив воды из обогревателя в автономном режиме может быть, а может и не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плохая вода находится внутри него. Высокий хлор — это очень плохо. Постоянно высокий pH — это плохо (образование накипи), а периоды очень низкого pH — плохо (кислая). Высокий уровень хлора в сочетании с очень низким pH, вероятно, является худшим сочетанием для внутренних компонентов вашего обогревателя и, безусловно, того, чего вам следует избегать.
Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в первую очередь на вашем бассейне.По крайней мере, по моему опыту, это просто функция стоимости. Когда вы используете байпас для обогревателя бассейна, вам понадобится несколько клапанов. Как минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. При желании можно создать зонированный байпас всего с одним трехходовым переключающим клапаном, например, Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно несколько сотен клапанов — это примерно то, что нужно, плюс несколько дополнительных минут, чтобы собрать все вместе, плюс вам нужно немного больше места на площадке оборудования для клапанов и байпаса, а большинство площадок оборудования уже малоразмерны.Это уже несколько сотен долларов, и добавьте к этому еще одно соображение … предохранительные клапаны.
Клапаны сброса давления на нагревателях бассейнов — Все нагреватели бассейнов раньше поставлялись с клапанами сброса давления, потому что они, знаете ли, взрываются с тревожной регулярностью. Современные обогреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно усовершенствовались с первых дней использования обогревателей для бассейнов, и теперь только некоторые обогреватели для бассейнов будут иметь предохранительный клапан, а другие — нет.Некоторые установщики вставляют их, а некоторые нет. В некоторых областях они требуются на всех обогревателях бассейнов, а в других — нет. Однако стоит отметить, что во многих областях нагреватель бассейна, установленный «последовательно» (в линию) в вашей водопроводной системе, не требует клапана сброса давления, однако, если вы решите создать зону в своем нагревателе с байпасом, во многих областях теперь требуется это подогреватель, чтобы установить предохранительный клапан.
За несколько сотен клапанов для байпаса, плюс, возможно, лучшая часть еще одной сотни за сам предохранительный клапан, плюс также необходимо иметь водопровод, чтобы отвести любую сброшенную (кипящую) воду в безопасное место, так как в отличие от взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий обогреватель за 2500 долларов, переполнен бизнесом, в то время как компания, занимающаяся обогревателями за 2900 долларов, устанавливающая байпасы и предохранительные клапаны буквально без дополнительной финансовой выгоды для себя, вряд ли продаст его. Вот почему у большинства обогревателей бассейнов нет байпаса. Я определенно хочу байпас для обогревателя бассейна, и вы тоже должны это сделать.
Как сделать байпас нагревателя — Вы можете использовать отдельные клапаны, либо две зоны, либо три зоны, чтобы сделать байпас нагревателя.В качестве альтернативы вы можете использовать одинарный трехходовой переключающий клапан, расположенный в месте тройника первой трубы, подающей в байпас нагревателя. Трехходовой переключающий клапан может направлять воду прямо в бассейн или перекрывать проход в бассейне и выталкивать всю воду через нагреватель. Вы даже можете установить его на полпути между двумя, чтобы позволить некоторому потоку к нагревателю, а другому — обойти его и вернуться прямо к бассейну. Не существует «правильного пути» для каждого применения, однако я рекомендую использовать три входных и выходных клапана для создания трехзонного байпаса для нагревателей бассейнов.Мне не нравится возможность того, что вода будет выталкиваться обратно через выходную сторону нагревателя из единственного перепускного клапана, закрытого на стороне нагревателя.
Максимальная скорость потока нагревателя бассейна — В настоящее время из-за увеличения размера и мощности насосов для жилых бассейнов более актуальной проблемой является то, что некоторые надежные фильтрующие насосы могут превышать максимальное значение скорости потока для вашего нагревателя. Уточните у производителя нагревателя или в руководстве по эксплуатации ваши конкретные числа, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода.Это много, и большинство систем бассейнов не будут превышать это число, однако некоторые из более новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это количество в некоторых водопроводных системах. Если ваша система будет пропускать больше воды, чем максимум, с которым ваш обогреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых обогревателей установлены внутренние байпасные системы, предотвращающие передачу слишком большого потока через теплообменник, но внешний байпас может быть предпочтительнее.
Контрольный список нагревателя бассейна
Почему мой насос для бассейна вышел из строя раньше?
Как получить максимум жизни от вашего бассейна
Почему у меня сломался нагреватель для бассейна?
Как установить обогреватель, чтобы он прослужил
Бассейн Блог Стива
Есть вопрос — спросите Стива
Если вы хотите продолжить изучение бассейнов и спа от отраслевого эксперта, подпишитесь на бассейн Стива на Facebook, Twitter и YouTube
Подтвержденные бренды для плавательного бассейна Steve
Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта «Бассейн Стива».Это бренды, продукты и услуги, вручную отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы на Стива в плавательном бассейне, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает поддерживать доступ к бассейну и спа-ресурсам для всех. Для того, чтобы ваш продукт или услуга были рассмотрены для включения в список одобренных торговых марок, отправьте письмо по адресу SwimmingPoolSteve @ gmail.com.
Заявление о раскрытии информации Amazon — Как партнер Amazon я зарабатываю на соответствующих покупках.
www.InTheSwim.com
Если вам необходимо заказать оборудование, запчасти или химикаты для бассейнов через Интернет, вам следует выбрать покупку у специалиста, который занимается исключительно продуктами для бассейнов и спа. InTheSwim.com был бы моей рекомендацией владельцам бассейнов, которые хотят делать покупки в Интернете для принадлежностей для бассейнов и спа.
— Бассейн Стив
www.BasecreteUSA.com
Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete — самый эффективный продукт, о котором я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.
— Бассейн Стив
www.LightStream.com
Установка пула может быть очень дорогой, особенно когда вы начинаете добавлять дополнительные опции.Строительство бассейна — это событие, которое бывает раз в жизни для большинства людей, и очень важно получить именно тот бассейн, который вы хотите. Финансирование бассейна может помочь вам получить тот бассейн, который вы хотите, и убедиться, что у вас есть деньги, необходимые для того, чтобы сделать это правильно с первого раза.
— Бассейн Стив
www.PoolSuppliesCanada.ca
Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, www.PoolSuppliesCanada.ca — безусловно, лучший вариант. Они продают все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «на складе», чем любой другой канадский интернет-магазин.
— Бассейн Стив
Перепускной клапан, активируемый давлением 1-1 / 4 «
Вы здесь
Этот клапан предотвращает резкий подъем напора насоса и поддерживает стабильный расход. Также гарантирует, что для гидравлических систем используется только необходимое количество циркулирующей воды. Клапан 1-1 / 4 «может быть отрегулирован на любую точку от 10 до 60 футов вод. Ст. (От 30 до 1800 мбар).Максимальный расход 35 галлонов США в минуту (7950 л / ч).
| Значок | Стк № | Титул | Дата публикации | Размер | Скачать |
|---|---|---|---|---|---|
| Инструкции | |||||
| L660000 | Инструкции для перепускного клапана давления | 2001-01-17 | 191.2 КБ | Скачать | |
| Предоставление | |||||
| SUB60000 | Подача заявки на перепускной клапан давления | 2009-06-17 | 187,5 КБ | Скачать | |
| Техническая записка | |||||
| TN04 | Обходной клапан, активируемый давлением, Техническая записка | 2007-05-08 | 67.5 КБ | Скачать | |
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.
