Заземление в частном доме фото: Заземление в частном доме: быстрый монтаж, схемы, 80 фото, видео. Пошаговая инструкция для начинающих

Заземление в частном доме с помощью готового комплекта ZANDZ ZZ-6

По правилам электробезопасности, современная электросеть обязана иметь контур заземления, поэтому при проектировании электропроводки или ее замене, задачу по монтажу заземления необходимо выполнить полностью. Монтаж заземления в частном доме гораздо проще выполнить своими руками, в отличии, например от старой квартиры, где про заземление и не слышали вовсе. Покопавшись в интернете и рассмотрев классические схемы по монтажу контура заземления в частном доме, на базе стальных «уголков» соединенных в виде равностороннего треугольника с длиной стороны — три метра, понял, что это мне не подходит, ни по трудоемкости работы, ни по деньгам. Негде мне было брать стальные уголки, не было место во дворе под выкапывание траншеи и сварщика, кстати, тоже не было. Поэтому было решено выполнить монтаж заземления в частном доме на базе готового комплекта заземления ZANDZ ZZ-6.

Далее, описание продукта и руководство по монтажу с сайта производителя комплекта заземления:

Для создания хорошего и надежного заземления в частном доме есть очень простое и удобное в реализации решение, гарантирующее результат на сотню лет. Это монтаж заземления дома с помощью готового, быстро сборного комплекта заземления ZANDZ, разработанного специально для такого применения.

Достоинства

Основной элемент любого заземляющего устройства – заземлитель, представляет собой металлическую конструкцию, смонтированную в грунт. Заземлитель ZANDZ, получаемый из комплекта «

Заземление в частном доме» — это одиночный сборный глубинный заземляющий электрод, состоящий из четырёх 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простой монтаж силами одного человека без специнструмента.
• Для строительства заземлителя необходимой длины 1,5-метровые штыри заглубляются в землю друг за другом с помощью ударного ручного инструмента (кувалды). Для подключения проводника до электрощита используется болтовой зажим.
• Минимальная площадь, занимаемая заземлителем позволяет монтировать его в подвалах домов, либо в близости от стен в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.
• Не требуется сварка *
• Качество заземления не зависит от погоды и времени года

Ограничения по применению



Комплект «Заземление в частном доме» ZZ-6 предназначен для монтажа в мягких глинистых грунтах (например, суглинках).

Затруднителен, но допустим, монтаж в плотных глинистых грунтах (например, тяжелая глина).

Невозможен монтаж в твёрдых песчаных и каменистых грунтах. Данное ограничение связано с малой энергией удара ручного инструмента (кувалды), применяемой при монтаже.



Перед монтажом

При размещении заземлителя ВНУТРИ дома место монтажа определяется из соображений механической защищенности заземляющего проводника от этого заземлителя до электрощита в месте его прокладки, сухости помещения, удобства монтажа штырей в грунт. Наилучшим местом будет позиция в радиусе 0,5 метра от щита для достижения наименьшей длины проводника. Максимальная удаленность от щита не ограничена.



Комплект заземления ZZ-6



	Штырь заземления омедненный безмуфтовый (D17 мм / L1,5 м) 4 штуки Основа комплекта — штырь длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один из концов сужен, в другом конце сделано глухое отверстие для соединения штырей друг с другом (для увеличения суммарной длины электрода). При монтаже соединение автоматически запрессовывается, образуя очень надежный электрический и механический контакт. Для монтажа безмуфтовых штырей необходимо применять нагель, передающий ударную силу к центру штыря.
	Нагель для монтажа кувалдой 1 штука Нагель из закаленной стали предназначен для передачи энергии удара инструмента (кувалды) в центр штыря. При монтаже располагается в пазовой части штыря.
	Зажим для подключения проводника 1 штука Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять стержень с заземляющим проводником — круглым проводом либо полосой (шириной до 40 мм). Возможно безопасное использование стального и оцинкованного проводника — для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью. Для предотвращения самоотвинчивания резьбовых соединений «болт-гайка» используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.

Дополнительные материалы

Дополнительно потребуется только медный провод поперечным сечением 16 или 25 мм² необходимой длины — для соединения смонтированного заземляющего электрода с электрощитом. Для максимальной защиты глухого отверстия вверху штыря в уже смонтированном заземлителе можно воспользоваться силиконовым герметиком, наносимым в это отверстие. Он блокирует проникновение влаги и грязи к сердцевине штыря, полностью останавливая коррозию.

Порядок проведения монтажа заземлителя

Уплотняющие втулки из нержавеющей стали одеты на штыри для удобства транспортировки.

Перед монтажом втулки необходимо снять.

Выполняемые операции:

В отверстие штыря вставить нагель. Заглубить штырь в грунт, нанося удары инструментом по нагелю. Снять нагель и одеть на смонтированный штырь втулку (широкой частью вниз). Вставить в смонтированный штырь с одетой втулкой следующий штырь заостренной частью. Соединение самостоятельно запрессуется во время монтажа. Повторить этапы 1-4 до получения заземляющего электрода нужной глубины. Последний штырь необходимо оставить на 20 см над землей. На последний заглубленный штырь втулка не одевается. Установить зажим для подключения заземляющего проводника и, подключив сам проводник, закрутить болты зажима с максимальным усилием.

Отверстие в штыре обильно залить герметиком во избежание попадания влаги.



Монтаж заземления ZZ-6 в частном доме своими руками, собственный опыт

Содержимое упаковки комплекта заземления ZZ-6: четыре омедненных штыря, четыре уплотняющие втулки, нагель для монтажа кувалдой, зажим для подключения проводника, руководство по монтажу, фирменная наклейка со знаком заземления.

Выбираем удобное место для монтажа (в статье рассматривается монтаж заземлителя ВНУТРИ здания). Наилучшим местом будет позиция в радиусе 1 метра от электрического щита, хотя максимальная удаленность от щита не ограничена, как заявлено в руководстве по монтажу. В отверстие штыря вставляем нагель из закаленной стали, заглубляем штырь в грунт, нанося удары инструментом (кувалдой) по нагелю.

После заглубления первого штыря, снимаем нагель и одеваем на штырь уплотняющую втулку из нержавеющей стали широкой частью вниз.

Берем второй штырь и вставляем заостренной частью в отверстие.

Соединение самостоятельно запрессуется во время монтажа. Заглубляем вышеуказанным аналогичным образом второй и последующие штыри.

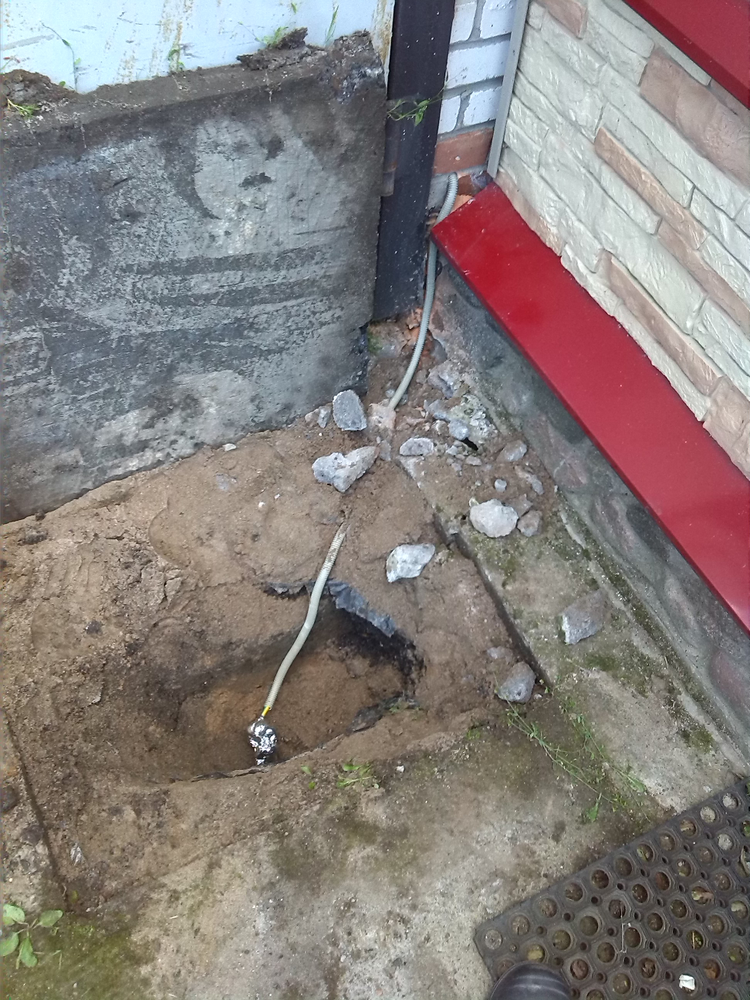

Устанавливаем зажим на штырь для подключения заземляющего проводника, подключаем сам проводник (минимальная площадь поперечного сечения 25 мм²). Закручиваем болты зажима с максимальным усилием. Отверстие в штыре рекомендуется залить герметиком во избежание попадания влаги.

Монтаж заземлителя завершен. Заземлитель не нуждается в обслуживании в течении всего гарантийного срока. Срок службы Заземлителя – не менее 30 лет.

При подготовки статьи использовались материалы с сайта http://www.zandz.ru, паспорт на изделие.

Добавить комментарий

Делаем заземление в частном доме самостоятельно

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Содержание статьи

1 Для чего необходим контур заземления2 Какими бывают системы заземления в частных домах2.1 Заземление с использованием самодельных металлических деталей2.2 Видео: монтаж заземляющего контура с применением металлического уголка2.3 Использование готовых заводских комплектов2.4 Видео: забивка штыревых электродов вручную2.5 Видео: как сделать заземление не даче с помощью модульной штыревой системы

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунта	удельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)	1000
Песок (при уровне грунтовых вод выше 5 м)	500
Плодородная почва (чернозем)	200
Влажная супесь	150
Полутвердый или лесовидный суглинок	100
Меловой слой или полутвердая глина	60
Графитовыен сланцы, глинистый мергель	50
Суглинок пластичный	30
Пластичная глина или торф	20
Подземные водоносные слои	от 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме

Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

Итак, первоначально на выбранном месте делается разметка.

Котлован и траншея для контура заземления

Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

Можно не рыть котлован, а ограничиться выкапыванием траншей

Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

Электроды последовательно забиваются в землю на нужную глубину

В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

Электроды с помощью сварки соединяются стальной полосой

После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

Шина приваривается к контуру и проводится до цоколя здания

Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

Клеммный переход на провод заземления

Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

В данном случае шина заземления из арматуры заведена внутрь помещения

Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

Бронзовая распределительная пластина для подключения проводов заземления

Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

Комплект штанг для сборки заземляющего электрода

Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

Нагель — насадка, которая будет передавать ударное усилие от молота

В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10%!д(MISSING)лины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

Заземление в частном доме своими руками 220в: как сделать

С целью безопасности владельцы предпочитают делать заземление в частном доме еще на стадии проектирования здания. Такой метод защиты позволит избежать негативных последствий в результате резкого скачка напряжения в электрической сети на 220 вольт. В статье пойдет речь о том, как сделать заземление в частном доме, о его видах, последовательности монтажа и рекомендации к работе.

Разница защитного и рабочего заземления

Схематическое устройство контура для частного дома

Для того чтобы сделать заземление в частном доме своими руками, нужно определиться с тем, какой вид защитного контура необходимо установить в конкретном случае. Контур заземления имеет два типа: рабочий и защитный.

Рабочий тип заземления позволяет обеспечить надежную и правильную работу мощного промышленного оборудования. В домашних условиях его применять не целесообразно, так как обычно в жилых помещениях нет такой техники. Чаще заземлители рабочего вида делаются для электрической сети с напряжением в 380 вольт.

При резких всплесках напряжения предотвращается поломка большинства электрических приборов и техники. Обычно такие скачки появляются при значительных повреждениях изоляции в трансформаторной обмотке. Также при ударе в дом молнии, весь заряд, который попадет на молниеприемник уйдет в землю, а вся домашняя электротехника продолжит работать стабильно.

Защитный тип заземления основывается на том, что электрическое оборудование, которые находится под воздействием переменного тока, целенаправленно подключается к «земле». Данный метод признан наиболее эффективным и самым распространенным. Если в доме проложен трехжильный кабель, тогда проблем с монтажом заземления не возникнет.

Схема сооружения заземления

Последний, защитный контур заземления, имеет множество различных схем по установке. Зачастую его применяют к электрической сети с напряжением 220в. Если установку и монтаж сделать правильно, но будет обеспечена эффективная защита дома от избыточного напряжения на длительный срок. Для этого достаточно сделать подключение «земли» в розетке, и надежную конструкцию с низким сопротивлением, которая размещается под землей.

Существует отдельный перечень бытовой техники и приборов, которые настоятельно рекомендуется заземлить любым из этих способов: бойлер, системный блок компьютера, микроволновая печь, стиральную машинку и электрическую духовку.

Контур заземления и молниеотвод

Заземляющий контур – это провод трехжильного кабеля, который соединяет электроприборы с землей. При таком подключении большинство негативных процессов в технике (отрытые фазы или короткие замыкания), которые создают блуждающий ток, будут направлены к заземляющей конструкции, а затем в землю. Схема заземляющего контура достаточно простая, и ее можно сделать своими руками, если придерживаться определенных правил.

Схема защитного контура заземления предусматривает подведение к каждой розетке провода «земли», который будет тянуться до заземляющей конструкции. При подключении бытовых приборов или электротехники к сети они будут также соединятся к заземляющей клеммой. Все провода должны подходить к распределительному щитку, а от него будет отведен отдельный кабель. С одной стороны к нему будут подсоединены заземляющие провода из жилого дома или помещения, а с другой – заземляющая конструкция, которая будет уходить на определенную глубину в землю.

Также к контуру заземления может быть присоединен молниеотвод. Молниеотвод позволит принять мощный заряд молнии и перевести его через токоотвод в землю. Если в доме уже сделаны заземляющие элементы, тогда дополнительная установка защитного устройства от молний будет проще. Эффективное устройства для приема заряда молнии обязательно должно состоять из такого комплекта: молниеприемник, токоотвод и заземляющая конструкция.

Если раньше в доме не было установлено защитного контура, тогда все эти элементы нужно устанавливать. Но когда уже готов токоотвод и элемент, соединяющий с землей всею домашнюю сеть, достаточно установить только молниеотвод. Данное устройство размещается значительно выше самой высокой точки дома, чтобы принять удар. Такую защитную систему можно сделать своими руками. Неважно как внешне будет выглядеть молниеотвод, но обязательно его сердцевина должна быть полой. Это необходимо для того, чтобы в нее был помещен проводник для подключения к заземляющему контуру.

Также молниеотвод может быть сделан на участке в виде отдельной вышки. Ее шпиль будет возвышаться на 2-3 метра над максимальной точкой жилого дома, обеспечивая надежную защиту от удара молнии. При этом заземляющий защитный контур может быть как совместным, так и раздельным (более затратный способ).

Видео “Монтаж заземления”

Этапы монтажа заземления

При желании сделать заземление дома самому, в первую очередь нужно обзавестись некоторыми знаниями из области электротехники. Также специалисты настоятельно рекомендуют использовать готовые схемы по монтажу заземления. Желательно перед началом работы ознакомиться с правилами устройства электроустановок (ПУЭ).
Затем для работы необходимо иметь заземляющую конструкцию, которая будет размещена под землей. Можно приобрести уже готовый надежный и сертифицированный комплект. Например, есть комплект EZ 15, EZ 38 или EZ 48 (маркировка определяет, какой комплект нужен для соответствующего типа грунта). При желании можно сделать похожую конструкцию самому, используя похожую схему.

Затем нужно определить, по какой системе будет устроен контур заземления в жилом доме. Самая распространенная система – ТТ. Маркировка системы ТТ означает, что нейтраль глухозаземлена, а ее открытые проводники заземлены в независимости от отношения к «земле» нейтрали источники питания или других точек питающей сети. Для системы ТТ характерно наличие заземления на сходе в помещение дома.

Сделать заземление по системе ТТ можно своими руками, если правильно следовать ее схеме. Система ТТ распространена в поселках, по ней подключают небольшие дома и строения, бытовки и сараи. Обычно система ТТ используется при питании электроустановки до 1000 вольт, и если нет возможности соблюдать условия системы TN. Для ТТ обязательно нужно подключать устройство защитного отключения. Один из самых главных недостатков системы ТТ является одновременный отказ УЗО и пробой фазы на корпус заземленного электрического прибора.

Далее для работы понадобится подходящий инструмент. Необходим комплект гаечных ключей, портативный сварочный аппарат, шлифовочная машинка, тяжелая кувалда, штыковая лопата, комплект отверток. Используя инструмент нужно сделать заземляющую конструкцию. Можно остановиться на варианте с формой треугольника.

На достаточном расстоянии от дома можно начертить равносторонний треугольник с расстоянием между вершинами 1,5 метра. На этом месте вырыть яму глубиной до 1 метра. В местах вершин забивается стальная арматура с круглым сечением длиною в 2-3 метра и толщиной не менее 35 мм. Затем верхние части арматуры нужно соединить металлической шиной шириной 4 см и толщиной 4 мм.

Для этого нужно нарезать комплект заготовок длиною 1,6-1,7 метра (с запасом). При правильной установке электродов длины шин хватит, чтобы соединить их между собой. При креплении используется сварка. Соединяющий провод, который будет подключен к проводам «земля» возле распределительного щитка, желательно выбрать с медным сечением. Затем траншея зарывается.

Затем можно приступить к подключению всех розеток в доме к «земле», которая находится в трехжильном силовом кабеле. Работать нужно с обесточенной проводкой. Когда вы убедились, что сделали подключение правильно, можно приступить к контрольной проверке.

Что запрещено согласно нормам

Очень важно, чтобы при монтаже заземления соблюдалась технология подключения и правила размещения электроустановок. При необходимости установки заземления своими руками в доме, который имеет электросеть с напряжение в 220 вольт, достаточно просто. Для этого нужно следовать существующим нормативам ПУЭ. Правила устройства электроустановок предусматривают, что при монтаже контура нельзя делать соединение или скручивание зачищенных контактов проводов снаружи. Если есть прямой доступ к таким контактам, то могут возникнуть негативные последствия. При высоких напряжениях в сети эта зона может представлять серьезную угрозу для жизни человека.

Запрещено использовать в заземляющей конструкции основных элементов, которые покрыты краской или другими покрытиями (кроме слоя окисленного металла), в том числе оксидную пленку. Нельзя делать заземление электрических бытовых приборов на газовые и отопительные трубы, а также и на водопровод. Запрещено делать при монтаже последовательное соединение. Нормами ПУЭ также предусмотрено, что в качестве заземляющих контуров не могут быть использованы железобетонные конструкции с металлическими деталями, которые находятся под напряжением. Также запрещено использовать трубы различного назначения с горючими и легко воспламеняющимися веществами.

Контрольная проверка

Чтобы убедиться, что контур заземления сделан правильно, нужно измерить значение сопротивления на расстоянии 12-15 метров. Обязательно нужно правильно распределить полярность между подключенными контактами к заземлителю («-») и комплектом измерительных электродов («+»). Между электродами расстояние 1,5 м. Если значение сопротивления меньше 4 Ом, то все сделано правильно. Если сопротивление выше, то нужно найти и исправить неполадку.

Видео “Делаем заземление в доме сами”

Данный видео-материал содержит наглядное пособие, которое позволит вам самостоятельно совершить такую операцию, как организация заземления. В комплект также входит руководство по сооружению контура.



Заземление в частном доме

Проектные работы, установку и монтаж заземления вы можете заказать по телефонам:

+7(495)118-32-15, +7(495)118-34-20

 или почте [email protected].

Также мы производим согласование проектов различной степени сложности!

Срок согласования 2-3 дня.

Заземление в частном доме – тема деликатная, но необходимая. Если в квартире заземление – это «головная боль» ТСЖ и ЖЭКа, то в частном доме это – обязанность хозяев по обеспечению собственной безопасности. С другой стороны, при грамотном подходе и знаниях организация такого заземления происходит гораздо быстрее и качественнее, чем в многоэтажном доме, потому что вы никаким образом не привязаны к обслуживающим организациям.

Устройство заземления в частном доме

Вариант искусственного заземления

Заземление в частном доме производится с помощью контура заземления. Он представляет собой «обвязку» вокруг вашего дома, состоящий из вертикальных заземлителей, вбитых в почву, и горизонтальных заземлителей, соединяющих их. К нему подсоединяется заземляющий проводник, идущий от электрощита.

Делать заземлительный контур в форме треугольника – требование необязательное, возможны и другие варианты, если площадь не позволяет вам организовать именно треугольник. Самое главное условие — количество заземляющих вертикальных опор должно быть достаточным для вашего контура.

Самый частый вариант для частных домов. Объясняется это, прежде всего, тем, что обычно все частные дома подключаются к готовым воздушным линиям электроснабжения по системе TN-C. Соответственно, переделать такую систему проще всего в TN-C-S.

Как это происходит? Придется разделить в вашем электрощите совмещенных проводников – совмещены там защитный проводник PEN и «рабочий нуль». Их следует разделить на защитный PE и рабочий N – отдельно. Определить PE достаточно просто, эта та шина, которая связана со щитом напрямую металлическим соединением. В свою очередь, от PE идет перемычка на рабочий проводник N, который должен быть изолирован от электрощита. Фазу также следует вывести отдельно. После этого можно подключать ваш контур заземления – обычно это происходит при помощи многожильного провода, один из концов которого приваривается болтом к заземляющему проводнику. Вот и все готово.

Типовой контур заземления, вертикальный проводник

Второй частый случай по организации заземления в частном доме – это «переделка» TN-C в TT. Здесь PEN-шина и фаза попросту подключаются к изолированным от щита шинам, и после этого PEN начинает считаться «нулевым» проводом со всеми вытекающими последствиями, что позволяет произвести подключение контура заземления к щитку.

Схема устройства заземления

Крепление к вертикальному проводнику

Здесь есть большой недостаток – несмотря на то, что такая система значительно удобнее других вариантов в силу своей простоты, вам придется изрядно раскошелиться, организовав, кроме этих работ, также работу с УЗО и реле напряжения.



Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС!



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту



[email protected]



Для заказа выезда инженера звоните



+7(495) 118-32-15



+7(495) 118-34-20



Заземление частного дома

Лето. Солнце. Дача. Как приятно отдохнуть от городской суеты в собственном доме! Жизнь в частном доме действительно имеет свои неоспоримые преимущества: личное пространство, близость природы, возможность самим выращивать овощи и фрукты, независимость от системы центрального отопления. Автомобиль в частном доме содержать легче, как и животных, ведь многие с детства мечтают о большой собаке.

Чтобы жизнь в своем доме приносила счастье и была безопасной для всех членов семьи, предусматривается система заземления, выполняемая в целях электробезопасности. Особенно это касается домов, в которых проложена двухпроводная электрическая сеть. Такие жилые постройки, как правило, спроектированы до вступления в силу серии ГОСТ 30331 под общим названием «Электроустановки зданий». Что собой представляет правильное заземление, определение этого понятия и его характеристики можно найти в соответствующих технических нормативных правовых актах – ТКП и ПУЭ. Давайте на примере посмотрим, какую роль в доме играет защитное заземление.

Бытовые приборы и техника в случае повреждения проводки, например, из-за старения или повреждения изоляции, могут оказаться под напряжением. Если в таком случае прикоснуться к частям бытовой техники, которые могут проводить ток (барабан стиральной машины, задняя стенка холодильника, электроплита, газовый котел и т.п.), то, если техника не заземлена, высока вероятность пострадать от действия напряжения. Это может привести к самым разным последствиям: от легкого «щипка» до летального исхода. Если же заземление выполнено правильно и были проведены испытания системы заземления, а также в электрическом щитке смонтированы аппараты защиты с верно подобранными уставками (автоматы, УЗО, или дифавтоматы), бояться нечего. Рассмотрим, из чего состоит заземляющее устройство и есть ли способы произвести заземление частного дома своими руками.

Существует две реализации ЗУ — заземляющего устройства:

• традиционная – из вкопанных в почву электродов, соединенных с помощью металлических пластин сваркой, представлена на фото ниже. Из недостатков – большой объем работ по выкапыванию траншей и необходимость использования сварочного аппарата:

• более современная и менее трудоемкая реализация – модульное заземление, состоящее из погруженных вворачиванием в землю штырей, к которым затем сверху присоединяется с помощью муфты следующее звено и так далее. Чем глубже в земле находится электрод, тем меньше сопротивление заземляющего устройства. Элементы модульного заземления представлены на следующем изображении:

Затем та или иная конструкция ЗУ соединяется с шиной заземления в электрическом щитке, к которой присоединяются защитные проводники от металлических нетоковедущих элементов оборудования. В любом случае, инструкцию по заземлению всегда можно найти в соответствующих ТНПА.

Отдельно хочется отметить следующий момент. Если в доме есть газовый котел и/или к дому подведен газопровод, для их подключения и работы обязательно заземление вместе с установкой устройства защитного отключения – УЗО. Цель этого условия – недопущение взрывов и пожара. Поэтому к качеству монтажа заземления этих элементов надо предъявлять максимальные требования. Введение в работу газового оборудования производится с разрешения технадзора Горгаза (межрайгаза) при наличии акта проверки контура заземления. Важно помнить, что для обеспечения всех функций такой защитной меры нужно провести проверку заземления, к которому подключен частный дом, то есть необходимо измерить сопротивление заземляющего устройства и измерить переходные сопротивления. От этих сопротивлений будет зависеть время отключения защитных аппаратов. Где взять акт о заземлении? За его получением можно обратиться в лабораторию электрофизических измерений. Специалисты лаборатории «ТМРсила-М» проведут все необходимые испытания и выдадут технический отчет.

Наслаждайтесь жизнью.



Как вы можете увидеть свой дом со спутника?

Это статья из нашего архива, но мы обновили ее этим красивым видео.

Время от времени я ищу бесплатный вид с высоты птичьего полета на свой дом. Удивительно, что сейчас доступно через Интернет, причем совершенно бесплатно. Благодаря коммерческим спутникам наблюдения Земли и интернет-инструментам, которые делают эти фотографии доступными через Интернет, легко увидеть свой дом из космоса.

В нашу современную космическую эру вокруг Земли вращается более 8000 спутников. Подавляющее большинство из них передают данные на Землю и с Земли, и многие из них оснащены камерами высокой мощности. Просто посмотрите в небо в любую ночь, и вы обязательно увидите спутник после того, как спутник пролетит над головой. Но как вы можете получить доступ к этим спутниковым и аэрофотоснимкам вашего дома?

Спутниковые изображения всей Земли
Если вы хотите выйти и просто увидеть спутниковый снимок всей планеты, для вас есть несколько решений: метеоспутники.Например, геостационарные операционные спутники окружающей среды (GOES) NOAA выпускают изображения всего полушария планеты Земля каждые 3 часа. На этих изображениях вы можете увидеть основные погодные условия, влияющие на некоторые части Земли. Но вы действительно не можете увидеть какое-либо конкретное место на Земле с какой-либо детализацией.

Что действительно круто в этих спутниковых снимках, так это то, что они транслируются в прямом эфире. Погодные системы, которые вы видите на этих изображениях, происходят на планете прямо сейчас.

Если вы не хотите видеть изображение в реальном времени, а просто хотите увидеть прекрасный вид на полушарие Земли, ознакомьтесь с этими изображениями, созданными НАСА.Вот составная фотография, на которой показано западное полушарие Земли, а вот вид восточного полушария Земли.

Было также сделано несколько потрясающих новых спутниковых снимков Земли, полученных с космического корабля Meteosat 3-го поколения Европейского космического агентства.

Увеличьте масштаб. Давайте посмотрим на спутниковые снимки домов.
Если все эти снимки Земли не дают вам достаточно деталей, давайте увеличим масштаб и посмотрим несколько снимков домов из космоса.На мой взгляд, лучший инструмент на рынке — это сервис от Google Maps. Все, что вам нужно, это веб-браузер и подключение к Интернету. При первом запуске Google Maps отображает спутниковый снимок Северной Америки. Затем вы можете увеличить масштаб или повернуть камеру, чтобы увидеть любое место на Земле. Вы также можете ввести адрес места, которое хотите увидеть. Как только вы это сделаете, вы получите бесплатный спутниковый вид на свой дом. Вы можете сохранить изображение или распечатать его.

Посмотреть увеличенную карту

Еще один крутой инструмент от Google — это Google Планета Земля.Вы можете получить доступ, перейдя на http://earth.google.com. Основное различие между Google Maps и Google Earth заключается в том, что вы должны загрузить и установить Earth на свой локальный компьютер (у них есть версия для ПК, Mac, Linux и даже iPhone). После загрузки и установки Google Планета Земля вы можете увидеть трехмерное изображение Земли, которое можно увеличивать, уменьшать и вращать. Вы можете ввести свой адрес и увидеть свой дом сверху. На самом деле мне больше нравится функция печати в Google Планета Земля, поскольку она использует ваш принтер напрямую, а не через веб-браузер.

И если вы действительно ненавидите пользоваться продуктами от Google, не беда. Есть аналогичные сервисы от Yahoo и Microsoft. Картографический сервис Microsoft раньше назывался MSN Maps, а теперь он был изменен на Bing Maps с их новым именем. Сервис Yahoo называется Yahoo Maps и очень похож на Google Maps. Однако у этих двух сервисов есть большие различия, и есть классное приложение, которое позволяет вам видеть их рядом. Я использовал его для дома и обнаружил, что в Google Maps есть карты с лучшим разрешением для моего города.

Откуда все эти картинки?
Карты Google и другие картографические интернет-сервисы — это просто клиенты спутниковых сервисов, которые делают эти фотографии из космоса. На рынке есть несколько основных сервисов, в том числе GeoEye. Основными конкурентами GeoEye являются DigitalGlobe и Spot Image.

Каждая компания имеет парк спутников наблюдения Земли, способных определять особенности поверхности Земли размером всего около 45 см (18 дюймов).Другими словами, объект диаметром 45 сантиметров будет отображаться на их фотографиях как один пиксель.

Частные спутники наблюдения Земли:

• GeoEye — 5 спутников: IKONOS, OrbView-2, OrbView-3, GeoEye-1, GeoEye-2 (в 2013 г.).
• DigitalGlobe — 4 спутника: Early Bird 1, Quickbird, WorldView-1, Worldview-2
• Spot Image — 2 спутника: Spot 4, Spot 5

Каждая из этих услуг позволяет клиентам приобретать спутниковые снимки напрямую, но предупреждаю, цены чрезвычайно высоки: сотни или даже тысячи долларов за спутниковые снимки.Обычно вы не можете покупать напрямую у самой спутниковой компании, а через их международных партнеров. Лучше придерживаться бесплатных источников.

Это спутниковые снимки в прямом эфире?
Когда вы смотрите на эти удивительные виды вашего дома из космоса, вы можете задаться вопросом, а живые ли они. Если вы выйдете на улицу и посмотрите вверх, сможете ли вы увидеть себя из космоса? К сожалению нет. Все бесплатные спутниковые снимки, к которым вы получаете доступ, были сделаны различными космическими аппаратами за последние пару лет.

Вы действительно можете получить довольно хорошее представление о том, когда был сделан снимок по изображению вашей собственности. Например, на фото моего дома из космоса я вижу машину, которую продал пару лет назад. Очевидно, это изображение не живое, ему как минимум пару лет, а в некоторых случаях даже десятилетие. Спутниковый вид вашего дома в прямом эфире еще через несколько лет.

Есть несколько сервисов, которые позволят вам увидеть Землю из космоса в реальном времени. Например, вы можете получить доступ к прямой трансляции с Международной космической станции НАСА.Примерно в 40% случаев, если вы перейдете по этой ссылке, вы сможете увидеть Землю в реальном времени с космической станции. Другая служба под названием Urthecast будет подключать камеру высокого разрешения к Международной космической станции в 2013 году, чтобы транслировать прямую трансляцию Земли из космоса.

Потоковое видео от Ustream

Подкаст (аудио): Загрузить (Продолжительность: 2:49 — 2,6 МБ)

Подписка: Apple Podcasts |

Подкаст (видео): Загрузить (62,3 МБ)

Подписка: Apple Podcasts |

Нравится:

Нравится Загрузка…

Последний автопортрет в галерее фотографий Земли, сделанных из космоса

Европейское космическое агентство опубликовало серию фотографий, на которых впервые видны Земля, Венера и Марс с точки зрения Солнца.

Фотографии, составляющие четырехсекундный фильм, были сделаны Европейским космическим агентством и космическим аппаратом NASA Solar Orbiter, который продвигался к Солнцу, где он выйдет на орбиту в конце этого года.

Когда космический корабль приблизился к Венере для своего первого полета с гравитацией к Солнцу, камеры были повернуты обратно в космос, чтобы запечатлеть вид на Солнечную систему изнутри.К счастью, три планеты выстроились в ряд, как яркие звезды в созвездии, которые попадали в поле зрения камеры.

Венера самая яркая, потому что она самая близкая. Земля и Марс более тусклые из-за большего расстояния. Все три планеты движутся на фоне звезд.

ESA и Solar Orbiter сделали эти изображения Венеры, Земли и Марса 18 ноября 2020 года. (ESA / NASA / NRL / Solar Orbiter / SolOHI)

Это последняя из серии фотографий с космических кораблей, отправленных в разные части Солнечная система, где ученые пытаются оглянуться назад и сделать снимки нашей родной планеты, словно туристы думают о доме, посещая далекие места.

Земных автопортретов за разные годы

Первый снимок Земли из другого мира был сделан с Луны в 1966 году космическим аппаратом Lunar Orbiter, за которым в 1968 году последовала знаменитая цветная фотография восхода Земли, сделанная экипажем Аполлона-8, первого люди покинули низкую околоземную орбиту и первыми увидели всю планету своими глазами. (Астронавты на борту Международной космической станции находятся на высоте всего 400 км, что недостаточно, чтобы увидеть весь земной шар.)

23 августа 1966 года камера на Лунном орбитальном аппарате запечатлела первый снимок Земли, сделанный космическим кораблем из окрестностей. Луны.(НАСА)

С тех пор несколько роботов оглянулись через плечо, чтобы увидеть дом издалека.

«Вояджер-1» был первым, кто запечатлел Землю и Луну в одном кадре в 1977 году, когда он отправился к Юпитеру и Сатурну. Изображение Луны нужно было сделать ярче, чтобы его можно было увидеть, потому что она намного темнее по сравнению с Землей, а расстояние между ними вводит в заблуждение, потому что Луна находилась немного позади Земли по своей орбите, поэтому она выглядит ближе.

Самый драматичный снимок — это первый фильм, показывающий вращение Земли в космосе, сделанный космическим кораблем Галилео в 1990 году за 25 часов.Зонд направлялся к Юпитеру с помощью гравитационной помощи Венеры и имел в поле зрения полностью освещенную Землю достаточно долго, чтобы увидеть ее движение.

Несколько снимков Земли в виде яркой точки над горизонтом были сделаны марсоходами на Марсе, в то время как космический аппарат Кассини запечатлел нашу планету, сияющую сквозь впечатляющие кольца Сатурна.

На этом редком снимке, сделанном в 2013 году космическим аппаратом НАСА «Кассини», Земля, которая на этом снимке находится на расстоянии 1,44 миллиарда километров, изображена в виде синей точки в центре справа; луну можно увидеть как более слабый выступ с правой стороны.(НАСА / Лаборатория реактивного движения-Калифорнийский технологический институт / Институт космических наук)

И, наконец, самый далекий снимок, получивший известное название «Бледно-голубая точка», был получен с внешнего края нашей Солнечной системы в 1990 году космическим кораблем «Вояджер-1», тем же космическим кораблем, который видел Землю. и Луна вместе 13 лет назад.

Перспектива земных бед

В ходе создания этих замечательных автопортретов Земля претерпела множество изменений. Человеческое население увеличилось более чем вдвое — с менее чем 3,5 миллиарда до почти 8 миллиардов.Планета окутана сетью мгновенной связи, миллионы видов находятся под угрозой исчезновения, лед исчез, а атмосфера нагрелась.

Это обновленная версия знаменитого изображения «Бледно-голубая точка», сделанного космическим кораблем «Вояджер-1». (NASA / JPL-Caltech)

Когда вся наша планета и все на ней уменьшаются до маленькой яркой точки в небе, эти изменения не видны, и наши человеческие конфликты кажутся незначительными.

Хотя по галактике разбросаны миллионы других планет, нам еще предстоит найти другую, подобную Земле, и даже если мы ее найдем, она будет слишком далеко и недосягаема для современных технологий, чтобы обеспечить альтернативный дом.

Унизительно видеть себя просто точкой, но это единственная точка, которая у нас есть.

Что-то такое маленькое не должно быть слишком сложным в уходе, не так ли?

НАСА Науки о Земле | Управление научной миссии

Обсерватория системы Земля НАСА

НАСА разрабатывает Обсерваторию системы Земли, основу которой составляют пять спутниковых миссий, которые предоставляют важные данные об изменении климата, суровой погоде и других стихийных бедствиях, лесных пожарах и мировом производстве продуктов питания.

Эти наблюдения будут отвечать на самые насущные вопросы о нашей изменяющейся планете, как было определено в десятилетнем обзоре наук о Земле, проведенном Национальными академиями наук, инженерии и медицины за 2017 год. Ядро обсерватории будет сосредоточено на пяти областях: аэрозоли; Облака, конвекция и осадки; Массовое изменение; Поверхностная биология и геология; деформация и изменение поверхности. В соответствии с рекомендациями Академий, НАСА расширит ядро ​​за счет отобранных на конкурсной основе миссий «Исследователь Земли», чтобы внедрить инновации и предоставить дополнительные высокоприоритетные наблюдения.

В каждой из миссий будут проводиться важные измерения состояния окружающей среды. Все вместе, как единая обсерватория, НАСА будет иметь целостное трехмерное изображение Земли, чтобы лучше понять, как сложные системы нашей планеты работают вместе, и улучшить нашу способность предсказывать, как может измениться наш климат. Стратегия НАСА в области науки с открытым исходным кодом является ключом к объединению данных этих миссий в единую обсерваторию, чтобы помочь понять Землю как систему и ускорить нашу способность использовать это понимание.Эти наблюдения лучше проинформируют лиц, принимающих решения, о том, как меняется наша планета, с большей точностью в ранее невообразимых масштабах — от целых континентов до отдельных деревьев, от атмосферы до коренных пород.

Узнайте больше об обсерватории системы Земля НАСА.

Ответ Отделения наук о Земле НАСА на COVID-19

Во время пандемии Отдел наук о Земле НАСА (ESD) продолжал собирать данные наблюдений за Землей, фиксируя изменения в системах нашей планеты, особенно в ответ на изменения в поведении людей во время социального дистанцирования и связанных с этим отключений.

Узнайте больше о научных данных и исследованиях ESD, связанных с пандемией, и просмотрите изменения на информационной панели НАСА по COVID-19, а также на глобальной информационной панели, созданной НАСА, ЕКА и JAXA.

О НАСА Науки о Земле

Миссии NASA Earth Science Division (ESD) помогают нам понять взаимосвязанные системы нашей планеты, от глобальных до мельчайших процессов.

ESD предоставляет технологии, опыт, глобальные наблюдения и приложения, которые помогают нам отобразить бесчисленные связи между жизненно важными процессами нашей планеты и климатическими последствиями текущих природных и антропогенных изменений.

Используя наблюдения со спутников, инструменты на Международной космической станции, с самолетов, воздушных шаров, кораблей и на суше, исследователи ОУР собирают научные данные о движении и составе атмосферы нашей планеты; земельный покров, землепользование и растительность; океанские течения, температуры и жизнь в верхних слоях океана; и лед на суше и на море. Эти наборы данных, охватывающие даже самые отдаленные районы Земли, доступны каждому бесплатно и открыто.

ESD предлагает комплексную разработку, запуск, сбор данных, анализ и применение своих задач, в том числе с партнерами в США.С. и международное правительство, и частный сектор. ОУР также спонсирует исследования и расширяет образование в области науки и технологий для учащихся всех возрастов, вдохновляя следующее поколение исследователей.

Заземление в вашем доме своими руками: заметки

В каждом доме есть сети, проводящие электрический ток, и электроприборы, постоянное использование которых вызывает износ проводов, розеток, что приводит к короткому замыканию. Это может повлечь за собой не только поломку дорогостоящего оборудования, но и угрозу для жизни.Во избежание таких последствий в жилых помещениях и других сооружениях предусматривается отвод разрядов тока в землю. Следует отметить, что в многоэтажных домах эти работы при строительстве должны проводить специалисты, так как здесь необходимы точные расчеты. А в одноэтажных домах можно сделать заземление в своем доме своими руками, имея базовые знания по электротехнике.

Что такое заземление?

Заземление не является соединением проводов электротехнических частей устройств, как правило, тел с землей.Это сделано для защиты людей от пробоя электрического тока и накопления статического электричества. Типовая заземляющая установка включает контурный элемент, состоящий из электродов, соединенных с землей, и специального провода, идущего от электросети в доме. Отвод тока в землю основан на принципе физики, согласно которому поток заряженных частиц идет по пути наименьшего сопротивления. При этом можно своими руками заземлить себя в доме и не бояться удара током и короткого замыкания при включении приборов.

Полезные советы

Для заземления в частном доме своими руками может быть полезно знать следующую информацию:

• в качестве токопроводящих элементов и электродов необходимо выбирать материалы с большей проводимостью чем у человеческого тела;
• Не рекомендуется заземлять на нейтральный провод, так как в нем тоже есть электрическое поле; №
• запрещается покрывать электроды антикоррозийной краской, так как в этом случае ток не будет отводиться в землю.

Контур заземления

Для более полного освещения темы «Заземление в доме своими руками» было бы излишне более подробно рассматривать, что такое контур заземления. Это установка конструкции, состоящей из вертикально расположенных электродов глубиной до 3 м, горизонтальных разъемов и кабеля, идущего от распределительного щита.

Форма контура может иметь форму треугольника, квадрата, прямоугольника или просто прямой линии.В этом случае контур можно разместить вокруг дома или на расстоянии 1-10 м. В качестве электродов чаще всего используются изделия из проката черного цвета: трубы, уголки, арматура с гладкой структурой или двутавры. Главное условие выбора материала — сечение детали должно быть не менее 1,5 см. ² .

Порядок работ

Заземление в вашем доме своими руками можно свести к следующему порядку работ:

1. Выкопайте траншею на глубину не менее 80 см. точка промерзания земли, согласно выбранной форме контура.
2. Забивные детали в землю на глубину 1,5-3 м, в зависимости от расположения грунтовых вод;
3. Соедините электроды проволокой с помощью сварочного аппарата, места сварки поместите специальным покрытием, защищающим от коррозии.
4. Проложите кабель от распределительного щита и заранее приварите его к контуру болта.

В этом случае единственная сложность — замена уже существующей электросети для связи с тремя проводными элементами.Для этого необходимы знания в области электротехники, а также навыки прокладки проводов. Также нужно знать, как самому сделать ремонт с подключением розеток. Работать с устройствами, находящимися под напряжением, без специальных знаний опасно, поэтому лучше обратиться к специалистам.

p>

Женщина находит послание десятилетней давности, спрятанное за своими обоями

Вы никогда не узнаете, что скрывается за вашими стенами, пока не посмотрите.

Жительница Лондона решила отремонтировать одну из комнат в своем доме и начала снимать обои.Снимая слои, она говорит, что обнаружила послание, которое было спрятано за стенами более двух десятилетий.

Шарлотта Моррисон поговорила с Fox News, сказав, что за обнаружение сообщения часы, потраченные на снятие обоев, того стоили.

Она загрузила фотографию записки в Facebook, которая гласит: «Если вам когда-нибудь понадобится снова оклеить эту комнату обоями, потребуется восемь рулонов обоев. Я купил всего шесть рулонов по 17 фунтов (около 21 доллара) за рулон. Мне не хватало (это меня очень разозлило).

НОВЫЙ ХОЛОДИЛЬНИК НАХОДИЛ СЕКРЕТНЫЙ ПОДВАЛЬНИК ПОД ДОМОМ, ВОЗМОЖНО ДАТЯЮЩИЙСЯ СОТНИ ЛЕТ

Записка была просто подписана «Джон» и датирована 21 декабря 1997 года. более 17000 лайков и более 14000 поделились. Удивительно, но в конце концов сообщение дошло до семьи Джона, которая связалась с Моррисоном.

«Это действительно заставило меня усмехнуться, и я просто рада, что родственник (Джона) связался со мной, и я могла рассказать ему, как его записка заставила так много людей смеяться», — объяснила она.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ПРИЛОЖЕНИЕ FOX NEWS

Теперь Шарлотта Моррисон говорит, что ей просто нужно решить, что делать с комнатой, в которой было найдено сообщение. (Шарлотта Моррисон)

Поскольку Джон не пользуется Facebook, он не знал, насколько популярным стало его сообщение.

Моррисон не разговаривал напрямую с Джоном, объяснила она. «Я разговаривала с (родственником Джона)», — сказала она. «Она задала ему вопросы, которые я задавал, и он подтвердил их, он также рассказал нам об особенностях дома, который был здесь, когда мы переехали.Она сказала, что он ненавидит соцсети, а я сказал ей, что соцсети считают его легендой ».

ПОДПИСАТЬСЯ НА НАС НА FACEBOOK, ЧТОБЫ БОЛЬШЕ НОВОСТЕЙ FOX LIFESTYLE NEWS

Теперь Моррисон говорит, что ей просто нужно решить, что делать с комнатой, в которой было найдено сообщение.

«Нас действительно разрывали, покрасить или покрасить», — сказала она. «Изначально я хотел рисовать, но, найдя записку, я хотел бы проверить математику Джона».

Повышение доступности солнечной энергии для домов

Грета Тунберг, известная 18-летняя активистка из Швеции, может быть немного утешена тем, что несколько игроков отрасли в Малайзии играют свою роль в снижении глобальной температуры.Превратив нынешнее модное слово об устойчивости в конкретные действия, ряд заводов, торговых центров, больниц и учебных заведений в стране начали инвестировать в возобновляемые источники энергии, особенно в солнечную энергию.

Что касается жилого фонда, то одним из выдающихся примеров дома, освещаемого солнцем, является S11 House, первое здание Малайзии, получившее платиновый рейтинг в соответствии с Индексом экологичности строительства (GBI). Построенный бывшим президентом Малазийского института архитекторов (PAM) доктором Таном Локе Мун, дом имеет всю свою электроэнергию, обеспечиваемую 25кВт солнечными фотоэлектрическими (PV) панелями крыши, что делает его домом с нулевым потреблением энергии.

Читайте также
Жизнь в зеленой машине

Но Тан — архитектор, фактически, директор-основатель ArchiCentre и DTLM Design Group. Он обладает ресурсами, опытом и ноу-хау в поиске, установке, обслуживании и расчете рентабельности инвестиций (ROI) в фотоэлектрическую систему, которой обыватель мог только аплодировать и восхищаться, но не мог подражать.

Во-первых, поймать лучи для приготовления риса не так просто, как установить в доме систему фильтрации воды.

Фактически, сейчас в стране более 100 поставщиков солнечной энергии, из которых около 20-30 игроков охватывают жилищный рынок.

Итак, сколько времени пройдет, прежде чем подписка на солнечные фотоэлектрические системы станет такой же распространенной, как широкополосный интернет? Каков текущий цикл солнечной энергетики в стране?

«Я думаю, что мы только в начале пути. В Малайзии 3,2 миллиона земельных участков под жилую недвижимость, и они практически не используются. Пока только около 1000 над домами установили солнечные батареи », — говорит управляющий директор Pekat Group Bhd Чин Су Мау.

«Мы планируем оборудовать в среднем 6000 домов в год в течение следующих пяти лет для вторичного рынка, не считая совместной работы с застройщиками [для новых жилых проектов]. Мы ожидаем, что цифры вырастут очень быстро », — добавляет директор Solaroo Иоганн Зе. Solaroo — это универсальный центр решений в области солнечной энергии под управлением Pekat.

Группа, которая начала свою деятельность в 1999 году под названием Pekat Teknologi Sdn Bhd как поставщик услуг по проектированию, поставке, распределению и установке молниезащиты, заземления и защиты от перенапряжения, теперь также специализируется на солнечных фотоэлектрических системах.

Если судить по его характеристикам, общественная приемная по солнечной энергии, похоже, набирает обороты.

Pekat Group была зарегистрирована 23 июня этого года на рынке ACE в Бурсе, Малайзия. Во-первых, цена его акций подскочила почти втрое до внутридневного максимума 93 сена. Акции с ценой первичного публичного размещения (IPO) 32 сен открылись по 85 сен. На момент закрытия рынка он составил 81,5 сен, что примерно на 155% выше цены IPO. Счетчик был наиболее активно торгуемой акцией дня 23 июня — 243 фишки.Продано 3 миллиона акций.

В своем последнем объявлении о финансовых результатах компания Pekat сообщила о чистой прибыли в размере 5,58 млн ринггитов за первое полугодие, закончившееся 30 июня 2021 года, за счет выручки в размере 81,71 млн ринггитов, в основном за счет фотоэлектрического сегмента.

Поддерживаемый инициативой правительства по продлению налоговых льгот на зеленые технологии до 2023 года и постановке цели по достижению 31% возобновляемых источников энергии в национальной установленной мощности к 2025 году, Чин говорит, что перспективы солнечной фотоэлектрической отрасли остаются позитивными.

«Сейчас мы надеемся, что правительство увеличит квоту на установку солнечных батарей. Мы предвидим интерес со стороны крупных городов, включая долину Кланг, Пенанг и Джохор. Но мы определенно не исключаем и небольшие пригородные районы, потому что там есть спрос », — сказал Чин EdgeProp.my.

В то время как раньше его солнечные решения в основном предназначались для крупных заводов, учебных заведений, торговых центров, инфраструктур и коммерческих фирм, включая такие, как Sunway Pyramid, Duke Highway, Mycron Steel и Университет Монаша, Pekat теперь ищет возможности для нового предприятия — жилые дома.

Ограничение затрат на адресацию

Компания Pekat сократила производство CO2 на 73 078,2 тонны с момента создания своего солнечного бизнеса до июня 2021 года.

Конечно, есть мало возражений против таких целей использования солнечной энергии для сохранения окружающей среды, но что мешает этой тенденции развиваться?

В прошлом году в интервью S11 House’s Tan он отметил, что 10 лет назад стоимость 1 кВт солнечных фотоэлектрических систем составляла около 25 000 ринггитов с окупаемостью около 40 лет.

«Десять лет назад, когда я построил свой дом S11, я поставил на крышу 5 кВт солнечной энергии. В то время стоимость 1kWP составляла около 25000 ринггитов с окупаемостью около 40 лет. Но с помощью государственного стимула и гранта по схеме Сурия нам удалось сократить его примерно до 12 лет. В феврале этого года (2020) я добавил 20 кВт солнечной энергии. Теперь 1kWP стоит мне всего 4000 малайзийских ринггитов — цена сильно снизилась ».

Это означает, что входной барьер для использования солнечных панелей намного ниже и доступнее по сравнению с предыдущим.

В соответствии с текущим NEM Rakyat 3.0, в жилом доме разрешается устанавливать только систему мощностью 4 кВт переменного тока (примерно до 6 кВт) для однофазной или 10 кВт (примерно до 14 кВт) для трехфазной системы.

Микроинверторная система

В ответ Чин говорит, что Pekat исследовал систему микро-инверторов, чтобы решить различные проблемы потребителей, связанные с использованием солнечной энергии.

«Мы тщательно исследовали эту систему (систему микро-инверторов), чтобы выяснить, работает ли она.Это было нелегко. Эта система еще не была представлена ​​на рынке, и мы еще не потратили время на обучение и продвижение наших продуктов », — говорит Сзе из Solaroo.

«У нас есть две группы целевых рынков — одна из них — это те, кто уже хочет жить экологичной жизнью. Это молодые люди, которых воспитали с пониманием важности устойчивого образа жизни, и, конечно же, часть из них также принадлежит к старшему поколению. Затем у нас есть другая группа клиентов, которые спрашивают — сколько прибыли и экономии я могу получить в долгосрочной перспективе, сколько мне нужно инвестировать? » Чин добавляет.

Для иллюстрации: если ваш счет TNB составляет от RM300 до RM420, установка солнечной фотоэлектрической системы мощностью 6 кВт должна сэкономить вам до 90% вашего счета за электроэнергию. Система будет стоить около 23 000 ринггитов », — объясняет Чин.

Между тем, Сзе добавляет, что если кто-то изучает системы более высокого уровня для домашних хозяйств с оплатой за электричество от 800 до 900 ринггитов в месяц, установка солнечной фотоэлектрической системы мощностью 12 кВт обойдется примерно от 750 до 800 ринггитов в месяц и будет стоить около 44 000 ринггитов.

Таким образом, каждый месяц вы экономите от 750 до 800 ринггитов, что составляет около 90% ваших ежемесячных расходов TNB.Вы получите свои доходы через пять лет. Система поставляется с пятилетним бесплатным обслуживанием и страховкой, после чего стоимость составляет около 2% годовых от стоимости вашей системы. Итак, скажем, если ваша система стоит 44 000 малайзийских ринггитов, вы ежегодно платите 880 или 73 ринггитов в месяц за обслуживание и страховку.

«Мы понимаем, что для многих солнечных систем одной проблемой является техническое обслуживание, потому что через несколько лет пользователям, возможно, придется заменить одну большую часть солнечной панели. Затем это становится очень дорогостоящим, и они могут не захотеть платить.

«Эффективность солнечных панелей снижается примерно на 0,55% в год. По окончании 25-летнего срока службы мы ожидаем, что минимальная операционная эффективность составит 85%. Производители также предоставляют гарантию на производительность на 25 лет », — поясняет Зе.

Отсюда и рождение Solaroo, универсального решения для солнечной энергии с пятилетним полным погашением, включая страхование и техническое обслуживание.

«Итак, что мы сделали для Solaroo, так это то, что мы нашли наиболее эффективный способ включить гарантии, замену и страховку в стоимость, чтобы каждый год вы просто платили нам фиксированную плату.Если в течение этого года возникнет какая-либо проблема, мы сможем решить девять из 10 проблем без дополнительных затрат. В худшем случае мы сядем с клиентом, чтобы объяснить, в чем проблема, и углубимся в нее, чтобы клиент понял », — добавляет Сзе.

В ответ на растущий интерес к использованию аккумуляторов для выработки электроэнергии, Чин говорит: «Правительство по-прежнему испытывает недостаток стимулов в отношении использования аккумуляторов. Рентабельность инвестиций в аккумуляторные батареи обычно составляет от восьми до десяти лет, что является длительным периодом времени, поэтому не все будут вкладывать в них деньги.

«Когда мы впервые начали бизнес в области солнечной энергии в 2008 году, рентабельность инвестиций составляла 30 лет. Участвовали только коммерческие здания, которым требовалась сертификация GBI; но сейчас рентабельность инвестиций в солнечную энергию составляет пять лет, а не 15 лет, [так что] шансы на инвестирование выше ».

Надежно, эффективно и просто

Согласно руководящим принципам Suruhanjaya Tenaga, системы ниже 72 кВт переменного тока не требуют присутствия на месте во время работы ответственного за электричество.

Таким образом, для жилых и небольших торговых точек приоритетом Pekat является безопасность.

«Мы действительно должны позаботиться о безопасности системы, потому что в жилых домах нет смотрителя, в отличие от коммерческих зданий. Мы также должны убедиться, что система достаточно эффективна для пользователя с лучшими функциями, которые будут работать для него », — подчеркивает Чин.

«Таким образом, благодаря микро-инверторам системы Pekat имеют сверхнизкое напряжение с технологией быстрого отключения, чтобы минимизировать любой риск. Мы обнаружили, что с микроинверторами он также обеспечивает лучшую эффективность для небольших объектов.На производство обычного струнного инвертора повлияет наличие препятствий на солнечных панелях, что приведет к снижению уровня производства, тогда как использование микро-инверторов сведет к минимуму влияние препятствий.

«Это связано с тем, что обычные струнные инверторы представляют собой целую серию панелей, соединенных вместе, одна из которых влияет на производительность другой. В наших системах нет единой точки отказа, что позволяет производству продолжать работать независимо от других панелей. Будь то лист, грязь или затенение, затрагиваются только отдельные панели, в то время как другие продолжают работать в полную силу », — объясняет Зе.

«Поскольку компания Pekat начинала с молниезащиты, все наши системы Solaroo полностью оборудованы собственными устройствами защиты от молнии Pekat, созданными на нашем предприятии. Это стало возможным только потому, что у нас есть собственное производственное подразделение, где мы можем интегрировать инженерные и технические знания в сам продукт », — заявляет он.

«Наши три основных момента — убедиться, что он безопасен, эффективен и прост в установке. Все наши системы модульные. В зависимости от вашего диапазона экономии вы можете соответственно увеличивать или уменьшать масштаб.

«Мы готовились к этому проекту более года, в то время как техническая группа проводила испытания более двух-трех лет. Следовательно, мы чувствуем, что готовы выпустить наш продукт на рынок прямо сейчас », — добавляет Чин.

Признавая, что система микро-инвертора стоит примерно на 20% -30% выше, чем обычная система, Чин и Сзе сразу добавляют, что в настоящее время Pekat предлагает ее на рынке по той же цене, что и последняя.

«Мы возьмем на себя это (стоимость), пока не будет проведено дополнительное обучение и рынок не будет хорошо осведомлен о преимуществах, лежащих в основе микроинверторной системы», — говорит Сзе.

Установка за день

По поводу установки Чин сравнивает ее с установкой кондиционеров: «Концепция та же. Мы посетим объект, чтобы увидеть, где мы можем установить панели, учитывая такие факторы, как кабели и способы их установки ».

«В течение дня мы можем настроить всю систему. Раньше у нас уходило пять дней, затем три дня, а теперь, в зависимости от погодных условий, мы повысили эффективность за один день.Мы разработали формулу максимальной эффективности, от доставки до самой установки », — поясняет Зе.

В ответ на баланс между эстетикой и практичностью Чин говорит: «Определенно, в ближайшие дни эстетика будет фактором, значение которого для пользователей солнечных батарей будет возрастать. Мы тесно сотрудничаем с архитекторами и считаем, что даже дома, подлежащие переоборудованию, могут иметь хорошую эстетику ».

Эта история впервые появилась в EdgeProp.мой Еженедельно по электронной почте 8 октября 2021 года. Вы можете получить доступ к предыдущим выпускам здесь .

Получайте последние новости @ www.EdgeProp.my

Подпишитесь на наш канал Telegram , чтобы получать последние новости и обновления

Нажмите здесь, чтобы узнать больше об объектах недвижимости

Преимущества заземления Wellness Design

Время, потраченное на соединение кожи с серфингом или травой, может быть «заземляющим», здоровым, временем подзарядки.

getty

Помните чувственные радости игры босиком на траве? Или перепрыгивая через русло ручья? Или спать по ночам под звездами? Это было одним из удовольствий детства, проведенного на открытом воздухе, иногда потерянного для взрослой жизни, проведенной почти полностью в домах, машинах, магазинах, спортзалах и офисах.

Специалисты в области здравоохранения говорят, что наша жизнь в домашних условиях дорого обходится нам, и прописывают время в контакте с природными элементами, чтобы компенсировать этот дефицит.«Сила природы широко используется в сообществе интегративной медицины как через деятельность, диету, окружающую среду, так и через фитотерапию», — отмечает доцент кафедры клинической медицины и директор по стипендии Энн Мари Чиассон из Центра Эндрю Вейля при Университете Аризоны. для интегративной медицины.

Один из новых подходов к воссоединению с природой называется заземлением (или заземлением) и включает физический контакт между кожей и природными элементами, часто, но не исключительно, травой или почвой.В своей книге на эту тему Barefoot Wisdom: Better Health Through Grounding, Chiasson и соавтор Sharon Whiteley описывают концепцию таким образом : « Grounding означает подключение к свободно доступным, всегда доступным и всегда доступным земным ресурсам. мощная природная энергия для восстановления баланса вашего тела и восстановления здоровья ».

Преимущества заземления для здоровья

Это малоизученный район, отмечает Чиассон. По ее словам, в небольших тестах изучается потенциал уменьшения воспаления и боли, сокращения времени восстановления мышц после упражнений и улучшения настроения.В этих различных ограниченных исследованиях не было обнаружено никаких отрицательных побочных эффектов, добавляет она, за исключением потенциального контакта с укусами, солнечными ожогами, лаймом, огненными муравьями или аналогичными опасностями, характерными для активного отдыха.

«Я использую его лично, так как всегда ходил босиком», — добавляет Чиассон. «У меня была хроническая боль в течение многих лет (с тех пор она прошла), я обычно выходила и лежала на земле, и она уменьшалась». Это не основной метод лечения, который в настоящее время использует врач, но она поощряет его для пациентов.«Пребывание на природе и заземление — это дополнение к целому плану исцеления (основанному на диагнозе)».

Добавление заземления к вашей жизни и собственности

Если у вашего дома есть травяной двор, свободный от опасностей, он уже подготовлен для заземления, но многим объектам в городских или даже загородных условиях этого места не хватает. Ландшафтный архитектор Шивон Хасси, старший менеджер проекта в офисе Urban Arena в Окленде, штат Калифорния, рассматривает привнесение природы в такие проекты, как жилье для престарелых, уход за памятью, проживание с уходом, частные дома, транспортные сообщества и основные запланированные застройки.

«В ландшафтной архитектуре мы используем термин« genius loci », также известный как дух места», — объясняет она. Чтобы проникнуться этим духом, Хасси сосредотачивается на естественных элементах сайта. Для вашей собственности это может означать включение различных органов зрения, звука, запаха, осязания и вкуса, а также природных элементов, включая землю, воду, огонь и воздух, — говорит Хасси.

Это могут быть природные материалы, такие как камень, водные объекты, такие как фонтаны или пруды, колокольчики, растения, цветы и травы, а также тихое место вдали от электроники, чтобы насладиться природой.«Я бы порекомендовала найти место для создания зоны релаксации / медитации, в которой можно сидеть в тишине, энергетически заземляться и соединяться с genius loci», — предлагает она.

Этого может быть труднее достичь в городе, отмечает ландшафтный архитектор, и природные элементы на открытом воздухе могут быть разделены с другими жителями. «В открытых городских жилых районах, например, в многоквартирных жилых комплексах, ориентированных на общественный транспорт, я включил лабиринты, многолетние сады, зоны для медитации и йоги, социальные пространства с кострищами или барбекю, водные объекты и открытые газоны», она делится.

Добавление потенциала заземления в вашу жизнь

Если вы горожанин, у которого нет личного или получастного открытого пространства, но вы живете рядом с озером, рекой, заливом или пляжем, где безопасно отдыхать на берегу или погружаться в воду, у вас есть доступ к жизнеспособная альтернатива заземления, пишет Healthline.com, потребительский веб-сайт, прошедший медицинскую экспертизу. Из-за плотного графика работы, проблем с парковкой и выполнения семейных обязанностей регулярные посещения могут стать непрактичными.

Также в Интернете можно найти стержни, циновки, простыни, одеяла, ленты, нашивки и носки.«Я знаю, что на рынке есть много продуктов. Я знаю, что у них есть небольшое исследование. Я не эксперт по продуктам », — говорит Чиассон. «Я фанат естественного заземления, ступни на землю, тело на землю».

.
