90 фото основных типов вентиляции и их классификация

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией — это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.

Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.

Обратная тяга из вентиляционных или даже дымоходных каналов — еще один неприятный сюрприз. Все это — результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.

Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.

Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение.  Кратковременное открытие окон не способно кардинальным образом решить данную проблему.

Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.

Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям:

Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.

Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

  • Промежуток между радиатором и подоконником
  • В наружной стене помещения
  • В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии.

Для установки данного клапана вам необходимо соблюсти следующую последовательность:

  • Наметить в подходящем месте очертания клапана и место будущего отверстия.
  • Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
  • После проделанной работы установить утеплитель и воздуховод.
  • Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.

Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

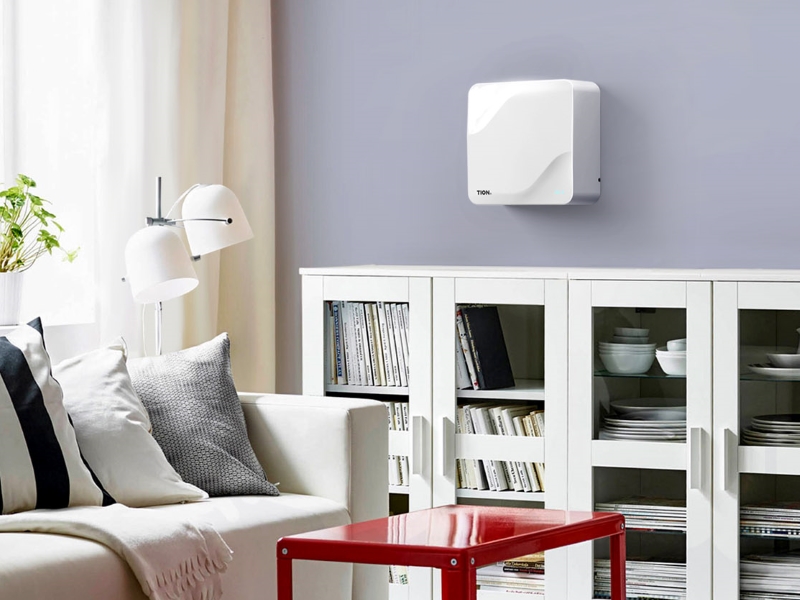

Приточный клапан с подогревом подаваемого воздуха.

Особый вид принудительной приточной вентиляции — стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы — независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.

Выводы

Приточная вентиляция — это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции

Также рекомендуем посетить:

  • Как сделать вентиляцию своими руками
  • Осушитель воздуха
  • Напольный кондиционер
  • Сплит система
  • Вытяжка 60 см
  • Вентиляция в гараже
  • Бесшумные вытяжки
  • Как почистить вытяжку
  • Вентиляция в частном доме
  • Вытяжка в погребе
  • Вентилятор для ванной
  • Вентиляция в бане
  • Норма влажности воздуха
  • Приточный клапан на окно
  • Обратный клапан на вентиляцию
  • Вытяжка в вентиляцию
  • Труба для вытяжки
  • Приточный клапан в стену
  • Вентилятор для вытяжки
  • Вытяжка для ванной
  • Рекуператор для дома
  • Фильтр для вытяжки
  • Пластиковые воздуховоды
  • Короб для вытяжки
  • Установка вытяжки
  • Воздушное отопление дома
  • Черная вытяжка
  • Почему потеют окна
  • Увлажнитель воздуха
  • Встраиваемая вытяжка
  • Как выбрать кондиционер
  • Вытяжка для кухни

Приточно-вытяжная вентиляция для квартиры, инструкция, видео и фото

Содержание:
  • Приточно-вытяжная вентиляция для многоэтажек
  • Виды вытяжных вентиляционных установок
  • Описание системы
  • Приточно-вытяжная установка с рекуперацией
  • Приточно-вытяжная вентиляция для квартиры видео

Чтобы поддерживать приемлемый микроклимат в современной квартире, одного только кондиционера недостаточно. Ведь он «работает» только с тем воздухом, который уже есть в помещении и не меняет его состав. Однако, воздух в жилых помещениях согласно СНиП должен обновляться не меньше 1,5 раза за час.


Приточно-вытяжная вентиляция для многоэтажек

Проекты большинства наших многоэтажек предполагают, что в квартирах полуторократный обмен воздуха должен обеспечиваться:

    • Вытяжными вентиляционными каналами (естественная вентиляция).
    • Инфильтрацией воздуха в помещение сквозь наружные ограждения (стены, двери, окна).

Если же все стены в помещении «закрыты» теплоизоляционным материалом, установлены современные двери и пластиковые окна, которые извне не пропускают ни капельки воздуха, то квартира совершенно перестает «дышать».

Конечно, вентиляцию можно производить через форточки, но из-за сильной загазованности наружного воздуха в больших городах такое проветривание становится нецелесообразным.

Учитывая все эти факторы, есть смысл установить принудительную приточно-вытяжную вентиляцию в квартире.

Приточно-вытяжная вентиляция для квартиры требует серьезных расчетов. Поэтому установка такой вентиляции в квартире должна начинаться с профессионального проектирования. Самостоятельно вам вряд ли удастся рассчитать необходимую мощность, а затем смонтировать и наладить вентиляционную систему.

Для монтажа приточно-вытяжной вентиляции потребуется капитальный ремонт помещения, поскольку под потолком необходимо будет сделать специальные короба, а также спланировать место для самой установки. Обычно приточную установку выносят за пределы жилых помещений, например, на балкон. Приточная установка необходима для фильтрации, охлаждения (или нагрева), подачи воздуха в квартиру. Она является самым «шумным» и самым габаритным элементом системы вентиляции.


Виды вытяжных вентиляционных установок

Вытяжные вентиляционные установки делятся на специальные (дымоудаление), санитарные и общеобменные. Из специальных в квартире устанавливают обычно систему дымоудаления с кухонных зонтов. С помощью санитарных установок обеспечивается вентиляция ванной и санузлов. Общеобменные вентиляционные установки используют совместно с приточными.

Следует подчеркнуть, что проектировать, устанавливать и обслуживать систему приточно-вытяжной вентиляции должны только те фирмы, которые имеют лицензию, разрешающую им этот вид деятельности.

Установка приточно-вытяжной вентиляции в квартире является довольно дорогим удовольствием. Работа этой установки значительно увеличивает расходы на электрическую энергию, а особенно в зимнее время.

Но зато и эффект от качественно спроектированной и смонтированной приточно-вытяжной системы также будет значительным. Воздух в вашей квартире всегда будет чистым, свежим, необходимой температуры и в таком количестве, которое будет полностью обеспечивать нормальную жизнедеятельность.

Описание системы

Очевидно, что в состав упомянутой системы входят вытяжные и приточные установки. Приточные обеспечивают подачу, фильтрацию, а также нагрев (или охлаждение) наружных воздушных масс, подающихся внутрь квартиры. Вытяжные бывают трех видов:

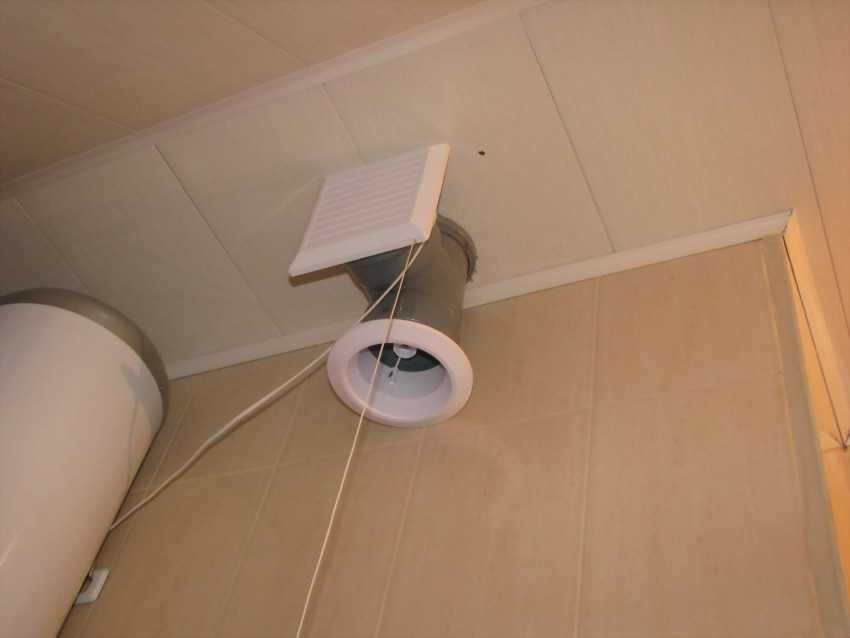

  • санитарные — обычно устанавливаются в санузле и в ванной комнате. К их особенностям следует отнести: высокую кратность обмена воздушных масс, устойчивость к влажной среде, высокую производительность;
  • общеобменные — осуществляют свою работу параллельно с приточными установками, имея практически аналогичную с ними производительность;
  • специальные (отвечают за удаление дыма) — обычно монтируются на кухне. Оснащаются вентиляторами средненапорного типа и системой фильтрации жиров.

Следует заметить, что и вытяжка, и приток требуют осуществления самых серьезных расчетов. Монтаж системы начинается с составления профессионального проекта, учитывающего все детали. Нельзя сказать, что данное действо неподвластно обывателю.

Рассчитать мощность установок, смонтировать и наладить их нормальное функционирование — это достаточно сложный процесс.

Вообще, монтаж подобных систем подразумевает проведение капитального ремонта квартиры. Потому что в данном случае требуется установка коробов, пробивание технологических отверстий в перегородках, планирование правильного места размещения приточной установки. Поскольку она издает определенный шум, то ее обычно выносят за пределы квартиры. Например, на балкон.


Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

  • выход вентиляционной шахты должен располагаться выше уровня кровли здания.
  • забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
  • внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.
