Как сделать вентиляцию в погребе частного дома: Вентиляция подвала в частном доме

Правильная вентиляция в погребе частного дома: принудительная, расчет диаметра трубы

В обычных помещениях воздух циркулирует за счет оконных клапанов и форточек. В цокольном этаже окна отсутствуют. Для вентиляции погреба необходимо установить отдельные воздуховоды для входящих и исходящих воздушных потоков.

Содержание

1. Как правильно сделать вентиляцию в погребе
2. Принцип работы системы
3. Воздухообмен и микроклимат подвала
4. Виды вентиляции подвала
5. Естественная вентиляция
6. Принудительная вентиляция
7. Материалы и инструмент для монтажа вентиляции в погребе
8. Как рассчитать диаметры воздуховодов
9. Трубы для вентилирования подвала
10. Проверка работоспособности вентиляции

Как правильно сделать вентиляцию в погребе

В погребе должен быть хороший воздухообмен

Подвал в коттедже или в многоэтажном здании есть почти всегда. От жилой зоны он отличается следующими признаками:

• отсутствуют окна;
• отсутствуют специальные контуры отопления, хотя могут быть косвенные;
• низкая температура стен, что зачастую приводит к осаждению влаги;
• низкая по сравнению с жилыми комнатами температура воздуха.

Микроклимат подвала влияет на температуру и влажность следующего этажа. Поэтому обустройство хотя бы самой простой вентиляции – продух в фундаменте – является обязательным элементом строительства.

Особенности вытяжки, мощность, способ обеспечения воздухообмена напрямую зависит от способа эксплуатации подвала.

• Если цокольный этаж используется как кладовая – для хранения овощей и консервации, инструментов, – воздухообмен рассчитывают исходя из оптимального температурно-влажностного режима.
• Если в подвале обустраивают техническую зону – котельную, бойлерную, тренажерный зал, мастерскую, – вентиляцию рассчитывают по нормам СНиП для помещений, где предполагается кратковременное нахождение людей.

Универсальных правил по расчету воздухообмена нет. Вычисления выполняют, учитывая используемое оборудование и назначение подвала. Чем мощнее котельная, тем более мощную вытяжку придется установить.

Для особых проектов, например, винного погреба, разрабатывают специальную систему вентиляции обеспечивающую тонкую регулировку температуры и влажности.

Принцип работы системы

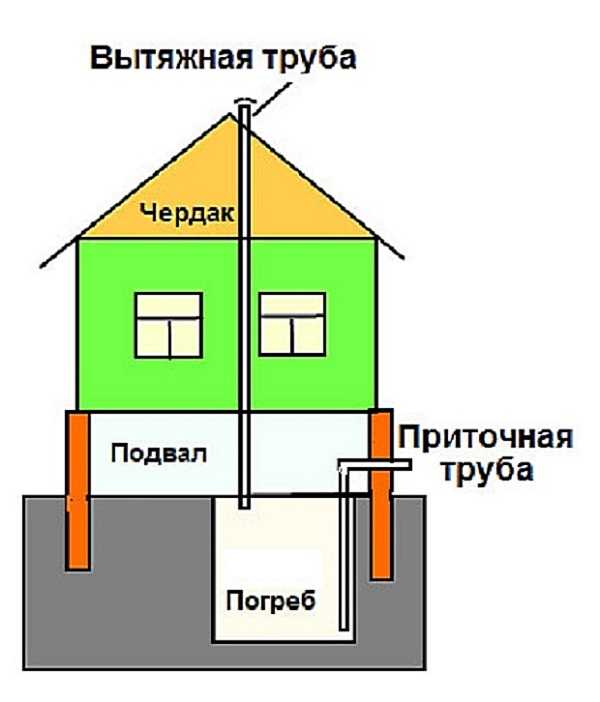

Схема вентиляции

Правильная вентиляция в погребе частного дома основывается на разнице в плотности между холодным и теплым воздухом. Холодный уличный воздух опускается в нижнюю часть помещения, а когда нагреется, поднимается к потолку. Поэтому приточную трубу устанавливают ближе к полу, а вытяжку – как можно ближе к потолку.

Так как речь идет о подземном помещении, приточка и вытяжка в погребе выглядит несколько иначе. Обе трубы устанавливаются вертикально. Конец приточной располагают на дистанции в 50 см от пола. Воздух сюда заходит с улицы и опускается вниз. Вход вытяжки располагается под потолком, а сама труба выводится на крышу.

Чтобы вентиляционный механизм работал, необходимо, чтобы входное и выходное отверстие приточки были ниже, чем вытяжки. Выход вытяжной трубы должен быть расположен хотя бы на 1 м выше, чем вход приточки. Чтобы обеспечить нормальную тягу, лучше эту разницу увеличить. Проще и выгодней вывести вытяжку на крышу, чем через стену.

Воздухообмен и микроклимат подвала

Если на цокольном этаже кроме подвала находятся жилые комнаты, используют принудительную вентиляцию

Вентиляция в погреб обеспечивает следующее:

• достаточный воздухообмен;
• допустимую температуру;
• приемлемую влажность.

Точный расчет требуется довольно редко: если площадь подвала велика и используется по-разному, если организуют винный погреб и в других специальных случаях. В остальном достаточно приблизительных прикидок.

• Если цокольный этаж используется как техническое помещение, кратность обмена воздуха составляет от 0,2 – для овощехранилища, склада, до 1,5 объемов в час. Если в подвале установлена мощная котельная – более 10 кВт, кратность увеличивают до 3 объемов в час.
• Если техническое помещение предполагает кратковременное нахождение людей – бойлерная, помещение со стиральной машинкой и гладильным прессом, воздухообмен увеличивают до 5–7 объемов в час.
• Если в цокольном этаже устраивают жилую комнату, кратность воздухообмена увеличивается до 8. В тренажерном зале, тем более для нескользких человек воздух должен полностью обновляться не менее 10 раз в час.

В двух последних случаях обязательно ставят принудительную вентиляцию.

Виды вентиляции подвала

Естественная вентиляция

Различают 2 типа вытяжки: естественная вентиляция подвала и принудительная. Первую обустраивают по умолчанию. Если ее мощности недостаточно, преобразуют схему, включая в нее вентилятор или механические устройства, улучшающие тягу.

Естественная вентиляция

Она использует только эффект создания тяги при перепаде температуры на улице и в погребе. Циркуляция осуществляется самостоятельно, электрические или механические приспособления не требуются. Схема включает:

• продухи – сделать несколько отдушин в погребе следует при закладке фундамента;
• приточку – труба подающая воздух;
• вытяжной канал – труба, выводящая нагретый воздух.

Плюсы очевидны: она независима от электричества, очень проста в монтаже своими руками, заметно дешевле в обслуживании. Однако большую мощность система развить не может. Кроме того, она тем эффективнее, чем выше разница в температурах, поэтому летом, например, тяга в системе намного ниже. Это не составляет проблемы для кладовки, но уже в мастерской или бойлерной воздух становится спертым и сырым.

Чтобы естественная вентиляция обеспечивала хороший воздухообмен, при обустройстве учитывают следующее:

• в идеале труба должна быть строго вертикальной, углы и изгибы снижают тягу;
• верхнюю часть вытяжки утепляют, чтобы предупредить появление конденсата и опрокидывание тяги;
• вытяжная труба должна возвышаться над коньком крыши на 20–25 см;
• рекомендуется закрывать выходное отверстие колпаком;
• приточка вводится через фундамент;
• входное отверстие труб закрывают металлической сеткой;
• диаметры у приточной и вытяжной трубы одинаковые;
• регулируется тяга с помощью заслонок.

В небольшом погребе допускается сооружать однотрубную вентиляцию.

Если площадь погреба менее 50 м², устанавливается только естественная вентиляция.

Принудительная вентиляция

Вентилятор для погреба

Чтобы обеспечить постоянную тягу при любых условиях, система включает вытяжной вентилятор для погреба. В зависимости от того, где он установлен, различают 3 вида вытяжки:

• вытяжная – устройство ставят в нижней трети канала;
• приточная – вентилятор монтируется на выходе притирочной трубы;
• приточно-вытяжная – приборы монтируют на входе вытяжки и выходе приточки.

Такую систему ставят, если площадь подвала велика или используется он нетрадиционным образом. Преимущества следующие:

• оптимальная тяга, не зависящая от погодных условий;
• возможность точно регулировать воздухообмен в зависимости от частоты использования подвала;
• независимость от сложности – допускаются изгибы и повороты труб;
• возможность дополнительного оборудования – вентиляция может включать очистительные устройства для воздуха, блоки для подогрева, автоматику для лечения, включения регулировки воздухообмена.

Недостатки таковы:

• более высокая стоимость;
• система зависит от электричества и дороже в обслуживании.

Нередко принудительную и естественную вентиляцию комбинируют. Устанавливают стандартную схему для естественной в соответствии со всеми требованиями, но монтируют и вентиляторы. Зимой или в ветреную погоду, когда естественная тяга и так сильна, вентиляторы не включают. Летом вытяжка работает в принудительном режиме.

Материалы и инструмент для монтажа вентиляции в погребе

Для обустройства вытяжки в подвале частного дома потребуются:

• трубы – пластиковые или жестяные;
• вентилятор или другие устройства, наподобие дефлектора;
• хомуты для крепления;
• патрубки для вывода труб через перекрытия;
• сварочный аппарат для металлических и паяльник для пластиковых воздуховодов.

Если вентиляция монтируется после строительства дома, потребуется высверливать отверстия в фундаменте и перекрытиях. Для этого нужен специальный инструмент.

Как рассчитать диаметры воздуховодов

Пластиковые трубы не поддаются коррозии

Диаметр труб рассчитывают исходя из площади подвала. По нормам на 1 м² помещения должно приходиться не менее 25 см² сечения воздуховода. На деле сечение увеличивают на 10–15% от расчетного. Для регуляции тяги устанавливают заслонки.

Однако существует определенное ограничение. Диаметр вытяжки не может быть более 25 см. Если требуется более активный воздухообмен, устанавливают вентиляторы. В этом случае рассчитывать нужно мощность прибора.

Трубы для вентилирования подвала

Пластиковые трубы намного легче, чем железные, не поддаются коррозии, не нуждаются в уходе. Монтаж их намного проще. Даже если трубы нужно сваривать, нехитрую науку паяния освоить намного проще.

Воздуходувы из оцинкованной жести намного долговечнее. Благодаря покрытию цинка они тоже не боятся влаги и не ржавеют. Однако монтировать их сложнее: трубы тяжелые, а соединение допускается только сварное.

Проверка работоспособности вентиляции

Тягу проверяют с помощью листа бумаги

Вентиляционную систему считают законченной, если она проходит тестирование.

• К вытяжному отверстию прикладывают полоску тонкой бумаги. Если она притягивается, значит тяга есть.
• Можно проверить циркуляцию воздуха с помощью зажигалки. При наличии тяги огонек отклоняется, при отсутствии – горит ровно.

Правильная вентиляция подвала – система, которая поддерживает оптимальную температуру и влажность в помещении. Если воздухообмен достаточный, в погребе не ссыхаются и не гниют овощи, в бойлерной легко дышать, а в тренажерном зале воздух прохладный и сухой.

Как правильно сделать вентиляцию в погребе?

Для хранения запасов овощей, фруктов и заготовок традиционно используют подвал или погреб. Здесь их можно хранить долго, до весны, а иногда и дольше. Это возможно при условии создания и поддержания в помещении особого микроклимата, иначе запасы испортятся. Залог выполнения этого условия — грамотная вентиляция погреба. Разберем разновидности подходящих вентсистем и особенности их обустройства.

Как обустроить вентиляцию погреба

Зачем она нужна
Принцип работы системы
Разновидности конструкции
— Двухтрубная
— Однотрубная
Расчет диаметра воздуховодов
Разновидности конструкционных элементов
— Асбестоцемент
— Пластик
— Оцинкованный металл
Инструкция по сборке

Для нормальной сохранности продуктовых запасов внутри помещения должен быть определенный микроклимат. Для его поддержания нужно выполнить несколько правил.

• Обеспечить циркуляцию воздушных масс для налаживания нормального воздухообмена.
• Поддерживать оптимальную температуру в пределах 1-3˚С. Она не должна опускаться ниже нуля.
• Обустроить эффективную гидроизоляцию, чтобы предотвратить попадание внутрь грунтовых вод.
• Поддерживать оптимальную для хранения влажность. Для овощей и фруктов этот показатель находится в пределах 90%.

Практически все эти требования, кроме обустройства гидроизоляции, связаны с вентиляцией. Именно она дает возможность регулировать температуру и влажность, поддерживать нормальный воздухообмен. Без вентилирования сделать все это невозможно. Застой воздушных масс крайне неблагоприятно сказывается на микроклимате. Появляется и нарастает так называемый парниковый эффект, когда температура понемногу повышается и одновременно увеличивается влажность. В таких условиях активно развиваются гнили и плесень, которые уничтожают урожай.

ShutterStock

Вентиляционная система подает в помещение чистый воздух, который забирает снаружи. Одновременно выводит загрязненные воздушные потоки. Этот процесс происходит постоянно с определенной скоростью, которую при необходимости можно изменять.

Естественная вентсистема функционирует, используя физические законы. Разница уличной и внутренней температуры дает перепад давления, что заставляет воздушный поток двигаться. Причем, чем больше эта разница, тем выше скорость движения.

Скорость процесса регулируют с помощью заслонок. Самая высокая скорость циркуляции зимой, минимальная — в теплое время года. Чем больше расстояние от притока до вытяжки, тем лучше работает схема. Поток должен проходить большую дистанцию, тогда циркуляция будет эффективной. Схемы ниже это иллюстрируют. При правильно обустроенной системе воздушная струя проходит все помещение, охватывая каждый его уголок.

Естественная циркуляция не всегда эффективна, поскольку скорость воздухообмена не постоянна. Кроме того, ее можно обустроить не во всех помещениях. Принудительная схема лишена этих недостатков, поскольку не зависит от разницы температур. Для движения воздушного потока в ней используют вентиляторы. Приборы помещают в вентиляционную трубу, где они создают постоянную тягу.

Ее силу можно регулировать.

Для эффективной вентиляции на практике используют разные схемы. Разберем самые востребованные.

Двухтрубная

С одной стороны помещения устанавливается приточная труба. Она не должна опускаться ниже 200 мм и подниматься выше 500 мм от уровня пола, иначе циркуляция будет затруднена. Холодные потоки, попавшие внутрь через приток, накапливаются снизу. Они вытесняют теплый загрязненный воздух. Он поднимается выше и выходит наружу через вытяжной воздуховод. Его размещают с противоположной стороны помещения под потолком.

Для регулирования интенсивности потока ставят задвижки. В холода их закрывают, чтобы не пересушить и чрезмерно не охладить воздух. В теплое время, наоборот, открывают для увеличения скорости потока. Двухтрубная система может работать в режиме естественной или принудительной циркуляции. Схематично конструкция изображена на рисунке ниже.

Однотрубная

Приток и отток объединены в одном воздуховоде. Для этого его делят по вертикали пополам. Через один отсек чистый воздух попадает в помещение и опускается вниз. Отсюда он вытесняет нагревшиеся потоки, заставляет их подниматься. Постепенно нагревается сам, поднимается до уровня воздуховода и попадает в вытяжной отсек. Отсюда он выводится на улицу.

Главный недостаток однотрубной схемы — относительно невысокая скорость циркуляции. Поэтому ее устанавливают в небольших по объему погребах. Для них тяга вполне достаточна. Чтобы регулировать силу оттока и притока, в каждый из отсеков монтируют свою задвижку. Одну общую ставить нельзя, поскольку регулировки с ее помощью невозможны. На рисунках ниже представлена однотрубная система и двойной воздуховод в разрезе.

При выборе типа вентсистемы важно учесть особенности климата. Естественные схемы эффективны для местностей со значительными перепадами температуры. При этом надо понимать, что вентшахты при сильном похолодании закрывают. Иначе погреб замерзнет. В южных регионах лучше всего использовать принудительную или комбинированную систему, что обеспечит нормальную воздушную циркуляцию в теплое время.

Двухтрубная схема универсальна и подойдет для любых по размерам помещений, однотрубную можно использовать только в небольших погребах.

Для нормальной работы вентсистемы нужно правильно определить сечение труб-воздуховодов. Сделать это несложно. Специалисты вывели соотношение между площадью подвального или погребного помещения и площадью вентотверстия. Исходя из него на каждый кв. метр площади нужно 26 кв. см отверстия. Опираясь на это правило, проводят расчеты.

Для примера рассчитаем диаметр круглого воздуховода для погреба 3 х 4 м. Сначала надо найти его площадь. Для этого перемножаем ширину и длину: 3 х 4 = 12 кв. м. Теперь находим площадь сечения вентканала. Для этого умножаем 12 х 26 = 312 кв. см. Осталось найти радиус элемента. Его определяют, преобразовав формулу вычисления площади окружности S = πR². Преобразуем ее, чтобы получить радиус, получаем R = √(S ⁄ π). Извлекаем квадратный корень из площади сечения, деленной на число π, или 3,14 : R = √(312 / 3,14) ≈ 10. Получаем округленно 10 см. Таким образом, диаметр, который равен двум радиусам, получается 20 см или 200 мм.

Для двухтрубных схем на приток принято ставить воздуховод с рассчитанным диаметром, а на отток выбирают деталь больше на 10-15%. Получаем 220 мм. Если планируется монтаж однотрубной схемы, воздуховодный канал тоже делают больше, чем получилось при расчете на 10-15%. Это объясняется тем, что он будет разделен на два отсека.

Обустраивают вентсистему с помощью труб-воздуховодов круглого или четырехугольного сечения. Проще установить и загерметизировать четырехугольные элементы, но круглые тоже применяются. Кратко охарактеризуем изделия, которые используют для обустройства воздуховодов.

Асбестоцементные

Изготавливают из смеси цемента и асбеста. Они долговечны, устойчивы к гниению, коррозии, морозу. Асбестоцемент достаточно прочный и легкий. Производитель выпускает изделия большой длины, что дает возможность устанавливать их без обустройства соединений. Из недостатков надо отметить хрупкость, поэтому при транспортировке и монтаже нужно обращаться с асбестоцементом аккуратно.

ShutterStock

Пластиковые трубы

Изготавливают из поливинилхлорида и другого пластика. Легкие, прочные и простые в монтаже. При необходимости достаточно просто удлинить или обрезать деталь. Гладкая внутренняя поверхность не препятствует прохождению воздушной струи. Устойчивы к коррозии, гниению, перепадам температур. Значимый недостаток — горючесть, поэтому пластик нельзя размещать вблизи открытого огня или сильно нагревающихся предметов.

Pixabay

Элементы из оцинкованного металла

Это трубы из тонкой стали, покрытой защитным слоем цинка. Благодаря этому материал устойчив к коррозии и агрессивной химии. Оцинковка достаточно прочна, она легкая, что упрощает монтаж. При грамотном монтаже и правильной эксплуатации оцинкованные воздуховоды служат очень долго. Но если повредить защитный слой, быстро приходят в негодность. Это их значимый минус.

ShutterStock

Проведены расчеты и закуплен материал, можно монтировать конструкцию. Вытяжку чаще ставят на этапе строительства, но можно установить ее и в уже построенном помещении. Разберем, как сделать вытяжку в погребе после его обустройства.

1. В углу потолка готовят отверстие под установку воздуховода.
2. Опускают в него трубу, закрывают ее утеплителем. Надежно фиксируют так, чтобы от края вытяжного канала до уровня потолка оставалось не больше 100-150 мм.
3. Второй конец трубы-воздуховода снаружи выводят на крышу строения или на покрытие погреба. В каждом случае он должен возвышаться над ними не меньше, чем на полтора метра.
4. В углу напротив вытяжного вентканала проделывают отверстие под приточный канал.
5. Ставят трубу-воздуховод. Ее опускают намного ниже, чем вытяжку. Край детали фиксируют на уровне 200-500 мм от пола.
6. Снаружи приточку выводят на поверхность кровли или в стену. В первом варианте ее не нужно сильно поднимать над кровельным покрытием. Чем больше разница по высоте между вытяжным и приточным каналом, тем сильнее будет тяга и интенсивнее воздухообмен. Достаточно поднять ее на 200 мм над уровнем крыши. Если приточка выведена через стену, отверстие закрывают сеткой или колпаком-дефлектором, чтобы предотвратить появление грызунов.
7. На вентотверстия внутри погреба ставят заслонки. С их помощью впоследствии изменяют и регулируют температуру воздуха и его насыщенность влагой. На нижнюю часть приточного вентканала желательно поставить сборник для конденсата с краном для слива жидкости.

На рисунке ниже схематично изображена собранная конструкция.

Система готова. Осталось проверить, как она работает. Для этого к отверстию приточки подносят листок тонкой бумаги. Если он шевелится — есть приток воздуха, вентиляция работает. При отсутствии движений бумажного листка проверяют правильность сборки и чистоту вентканалов, устраняют недочеты и повторяют проверку.

Материал подготовила

Инна Ясиновская

Своими руками

Как сделать свой дом лучшим местом для жизни?

При первом въезде хозяева дома, как правило, наслаждаются новым приятным жильем, однако довольно часто ко второму году жизни у них возникают такие явления, как избыточная влажность, затхлый запах плесени, аллергические реакции на загрязнители воздуха в помещении.

По мере смены сезонов могут стать очевидными проблемы с влажностью, которые приводят к влажным неудобным подвалам и подвальным помещениям или даже к конденсации на окнах наверху.

Где критично отсутствие вентиляции?

Больше, чем любая другая комната в доме, подвал может стать хранилищем неприятных запахов, проблем с влажностью, роста плесени и других загрязнителей помещений. Невентилируемые подвалы не только подвержены затхлому запаху и плесени, подвал также обычно используется для хранения бытовой химии, красок, растворителей, автомобильных продуктов и чистящих средств, медленно выделяющих химические вещества в воздух.

В невентилируемом помещении эти химические вещества накапливаются и создают токсичную среду. Вентиляция подвала удаляет загрязненный или затхлый воздух и втягивает свежий воздух с улицы.

Это два основных метода проветривания подвала: естественный и механический, но второй имеет безусловно огромные преимущества в зависимости от используемой технологии.

Зачем проветривать?

Благодаря расположению под землей влага из земли просачивается через пол и стены. Когда эта холодная влага сталкивается с более теплым воздухом подвала, образуется конденсат.

Чрезмерная конденсация создает затхлый, кислый запах и, если ее оставить в лужах с жидкой водой, застаивается или создает питательную среду для спор плесени и грибка. Некоторые виды плесени токсичны и опасны для здоровья жильцов дома.

EPA (Агентство по охране окружающей среды США) сообщает, что некоторые виды плесени, особенно черная плесень, могут усугублять или вызывать аллергические реакции, приступы астмы и симптомы гриппа. Агентство по охране окружающей среды рекомендует домовладельцам уменьшить или устранить любые утечки воды или проблемы с влажностью, а также проветрить подвал. Постоянный приток чистого свежего воздуха сдерживает рост плесени и грибка.

Агентство по охране окружающей среды также рекомендует домовладельцам поддерживать влажность ниже 60%, чтобы препятствовать росту плесени и грибка в своих подвалах.

Естественный метод

Естественная вентиляция использует естественные потоки воздуха, но этот тип вентиляции подходит только для подвалов с окнами, которые расположены в удобном месте и могут открываться и закрываться. В то время как естественный метод сохраняет энергию.

Это требует дополнительной работы. Окна должны открываться через равные промежутки времени и закрываться во время дождя, высокой влажности на улице или ночью, поскольку характеристики воздуха меняются от заката до рассвета. Для достижения наилучших результатов окна должны располагаться напротив друг друга по всему подвальному пространству, следуя сквознякам подвала.

Если подвал постоянно влажный, естественного метода, скорее всего, недостаточно, и может потребоваться более механическая система.

Механический метод

Механическая вентиляция использует вентиляторы и вентиляционные отверстия для выпуска воздуха из подвала и подачи свежего воздуха. Простым, но не очень эффективным способом может быть установка небольших оконных вентиляторов напротив окон или установка вытяжного вентилятора с вентиляционной трубой для подачи свежего воздуха на улицу.

Самый сложный и компьютеризированный продукт создаст постоянную циркуляцию воздуха внутри подвала и пополнение свежим и чистым воздухом с верхних этажей за счет своевременного управления функцией проветривания помещений.

Механическая вентиляция также является обязательным требованием для домов с положительным результатом теста на радон, газ без запаха, который является основной причиной рака легких в Северной Америке среди некурящих.

То, что подходит для подвала, применимо по тем же причинам, что и для подвального помещения, даже если это пространство не является комнатой, а интегрировано в домашнюю оболочку и воздействует на жилые помещения с застоявшимся влажным спертым воздухом, поднимающимся до основного уровня.

Потому что чистый воздух важен с каждым вздохом.

Подвал как сделать вентиляцию своими руками. Устройство вентиляции подвала частного дома: вытяжка погреба своими руками.

На микроклимат и комфортное проживание в частном доме во многом влияет грамотно созданная вентиляция всех его помещений и, в частности, правильная вентиляция подвала. Хорошая вентиляция в подвале дома устранит излишнюю влажность, защитит от появления грибков, плесени и значительно продлит срок эксплуатации дома. При строительстве частного дома многие слишком мало внимания уделяют вентиляции подвала, ссылаясь на сложность вопроса или отсутствие необходимых навыков, стараясь предусмотреть лишь необходимый минимум. На самом деле создать подвальную вентиляцию достаточно просто, нужно лишь немного желания, умение пользоваться инструментом и понимание того, как работает вентиляция.

Особенно популярны из-за низкой стоимости полосы с металлическим покрытием, которые, однако, ограничивают гибкость и выход фольги. Фольгированные системы Наибольшим преимуществом перед битумными лентами являются их общие механические свойства, особенно высокая пластичность, длительный срок службы и возможность обработки в относительно неблагоприятных условиях. Поскольку от качества и герметичности стыков и перфораций существенно зависят результирующие свойства всего утеплителя, недостатком является относительно сложный и технологически сложный монтаж этого утеплителя.

Устройство вентиляции подвала

По сути, вентиляция представляет собой систему труб или шахт, обеспечивающих нормальные параметры влажности, температуры и воздухообмена в доме. Вентиляция подвала частного дома может быть принудительной и состоять из целой сети вентиляционных каналов с приточным устройством и вытяжным вентилятором, а может быть естественной и состоять из приточно-вытяжной трубы. Чтобы ответить на вопросы, как сделать вентиляцию подвала, и какой из двух видов выбрать, нужно знать о преимуществах и недостатках каждого, а также конструктивных особенностях.

Наиболее широко используемые поливинилхлоридные и полиэтиленовые материалы. Сферическая изоляция Преимуществом является возможность компактирования и формирования даже очень сложных деталей и воздухопроницаемость. Наоборот, недостатком является относительно большая трудоемкость и трудоемкость обеспечения требуемой толщины шпателя. Большие требования предъявляются и к поверхности, на которую наносится шпатель. В результате качество и целостность в значительной степени зависят от дисциплины и технологических процедур.

Из приведенных требований видно, что противорайонная изоляция сама по себе часто выполняет функцию изоляции влаги в почве. По этим причинам дополнительные затраты на защиту от радона минимальны. Руководство по радоновой изоляции, которое можно скачать здесь или по ссылкам в конце этого раздела. Как уже было сказано, при очень высоком радоновом показателе к любой другой конструкции необходимо добавлять противоопухолевую изоляцию. Изоляция ограничивает только диффузию радона из кишечника во внутренний воздух; при более низких концентрациях в кишечнике полученная концентрация радона соответствует целевому значению, но при крайних значениях радонового индекса она уже превышает допустимые нормы.

Принудительная вентиляция подходит для домов с большой площадью, где помимо подвала необходимо предусмотреть вентиляцию и жилых помещений. Такая вентиляция состоит из множества элементов, и не многие могут себе позволить затраты на ее покупку и установку.

Принцип работы принудительной вентиляции   заключается в следующем. Воздух с улицы с помощью вентилятора нагнетается в систему, где при необходимости фильтруется, нагревается или охлаждается, а затем с помощью тех же вентиляторов подается дальше по вентиляционным каналам в помещения.

В качестве изоляции используется вентиляционная система под водой или вентиляционный воздушный зазор под изоляцией. Задачей дренажных систем является снижение концентрации радона или создание ниже опорной плиты отрицательного давления в недрах по отношению к давлению воздуха в салоне. Дренажная система состоит из системы перфорированных дренажных труб, уложенных в слой гравия под фундаментной плитой. Для повышения эффективности дренажную систему целесообразно выпускать через вертикальную вентиляционную трубу с выходом над кровлей.

Приточная вентиляция подвала: фото

Система приточной вентиляции подвала состоит из следующих элементов:

• вентиляционные каналы;
• выпускной блок печи или кондиционера;
• воздухоотводчик;
• воздухозаборник;
• воздушные диффузоры;
• тройников суммирующих расход.

Основными недостатками принудительной вентиляции являются ее дороговизна, сложность монтажа. Из достоинств следует отметить независимость от внешних погодных условий, регулируемый и качественный воздухообмен.

Дренажные системы могут быть пассивными или активными. Задачей вентилируемого воздушного зазора является снижение концентрации радона под изоляцией от радона или под давлением до внутреннего давления. Эти пленки создают как воздушный зазор, так и изоляционную изоляцию над ним. Повышение эффективности и надежности достигается вентиляцией воздушного зазора через вертикальные трубопроводы над кровлей здания. В этом случае рекомендуется использовать вентилятор для создания и поддержания вакуума.

Наконец, следует отметить, что эти профилактические меры являются более дорогостоящими, но из-за высокой концентрации радона в кишечнике они необходимы. С другой стороны, такими мерами должен быть охвачен лишь небольшой процент зданий. В большинстве случаев здание находится на участке с пониженной радоновой категорией, где в качестве противоопухолевого покрытия используется классическая гидроизоляция. Остальная земля относится к средней или нижней категории зоны повышенного риска, где достаточно защитить имущество только соответствующим образом разработанным противораковым утеплителем, который затем служит гидроизоляцией.

В отличие от принудительной естественной вентиляции подвала состоит всего из двух основных элементов: приточной и вытяжной трубы. Естественная вентиляция известна давно и до сих пор популярна из-за своей простоты, не требует больших финансовых затрат на ее обустройство.

Принцип естественной вентиляции основан на разнице температур внутри и снаружи подвала, возникающей в результате движения воздуха. Благодаря этому простому природному явлению воздух из подвала вытягивается на улицу, а с улицы поступает свежий. К сожалению, на силу тяги естественной вентиляции сильно влияет ветер, который может как усиливать, так и ослаблять тягу.

В основу проекта противорадоновых мероприятий для существующих зданий положен результат детальной радоновой диагностики объекта, которая определяет тип, местонахождение и мощность источника радона и его распространение по объекту. Последовательное и качественное обследование объекта по результатам радоновой диагностики позволяет в итоге сэкономить значительную сумму денег. Государственная субсидия на противорадиолокационные мероприятия существующих зданий не может рассматриваться как средство улучшения конструкции и технического состояния объекта, хотя на практике мы часто сталкиваемся с таким подходом.

Естественная вентиляция в подвале: фото

Система вентиляции подвала естественным способом состоит из следующих элементов:

• приточный канал;
• вытяжной канал;
• вентиляционные отверстия.

Преимуществами естественной вентиляции являются простота ее обустройства и небольшие финансовые затраты. Из минусов следует отметить недостаточный воздухообмен и сильную зависимость от природных факторов. В таблице ниже сравниваются эти два типа систем вентиляции.

Инвесторы, которые не удовлетворены простым удалением радона и нуждаются в улучшении состояния строительства, должны рассчитывать на то, что такие улучшения будут сделаны за счет их собственных ресурсов. Как уже упоминалось, меры в существующих зданиях обычно дороже и сложнее, чем в новых. Однако, если концентрация радона в воздухе в помещениях существующего здания повышена лишь незначительно или если жилые помещения отделены от недр подвалом, существует ряд простых и дешевых самореализующихся мер. Эти меры заключаются в герметизации поступления радона в здание и увеличении внутреннего воздухообмена.

Таблица №1. Сравнительная характеристика естественной и принудительной вентиляции

Сегодня на рынке представлены трубы из различных материалов. Чаще всего используются трубы из ПВХ и оцинкованного листа. Использование труб ПВХ стало очень популярным среди тех, кто привык все делать своими руками. Такая популярность обусловлена ​​простотой монтажа.

Конкретные меры очень четко описаны в Справочнике по радоновым мерам в существующих зданиях, который можно скачать здесь или по ссылкам в конце этого раздела. Если концентрация радона в воздухе помещения объекта значительно превышает это значение, необходимо принимать другие, более дорогостоящие и более сложные меры.

Во многих случаях весьма действенной и действенной мерой может быть активный выброс радона из недр под объект с использованием нескольких точек отбора проб, расположенных так, чтобы воздух мог перемещаться под всем планом земли объекта. Если нет возможности сделать отверстие в полу изнутри, пространство под полом можно также выпустить наружу через проход в фундаменте. Почвенный воздух почти всегда отсасывается вентилятором. Условием эффективности является обеспечение целостности конструкции пола, лежащего на земле.

В отличие от ПВХ, металлические вентиляционные каналы потребуют определенных навыков и умений, но их надежность будет намного выше. Какой из этих материалов выбрать, полностью зависит от личных пожеланий и финансовых возможностей.

Из-за низких затрат на закупку, высокой эффективности и быстрой реализации эта мера является относительно распространенной и предпочтительной. Еще одна мера – замена перекрытий. Поскольку это очень дорогая мера, она подходит только для существующих зданий, где контактные комнаты имеют жилые помещения, а полы находятся в очень плохом состоянии и имеют протечки. Кроме того, реализация занимает много времени.

Внутренняя вентиляция также может использоваться для снижения концентрации в помещении. Состояние — относительно качественный и плотный дизайн. Это эффективная, но довольно затратная мера как с точки зрения приобретения, так и с точки зрения эксплуатации. Системы вентиляции могут проектироваться централизованно для всего объекта или его частей.

  Как сделать вентиляцию в подвале

Как уже отмечалось ранее, выбор типа вентиляции зависит от размеров подвала. Для больших подвалов свыше 50 м2 рекомендуется обустраивать приточно-вытяжную вентиляцию. Подвалы площадью до 50 м2 будут отлично проветриваться при естественной вентиляции. Важным моментом в обустройстве вентиляции является планирование ее размещения заранее, еще на этапе проектирования дома. Это значительно облегчит монтаж в целом. Конечно, можно сделать вентиляцию и в уже построенном доме с подвалом. В этом случае нужно быть готовым к большому объему сложной и трудоемкой работы с использованием специального оборудования для сверления отверстий и каналов в фундаменте, подвале и перекрытиях для создания вентиляционных каналов.

Преимущество данного устройства в том, что кондиционер не беспокоит пользователя шумом, так как находится либо на крыше, либо в подвале здания. С другой стороны, недостатком является наличие очень трудно очищаемых воздуховодов, которые также должны быть соответствующим образом интегрированы в интерьер. Существенным преимуществом является удаление гигиенически проблемного воздуховода и возможность оптимально регулировать мощность прибора в соответствии с потребностями помещения.

Радон из строительного материала может быть важным источником радона в старых зданиях. Обязанность производителей соблюдать лимиты и нормативы в выпускаемых строительных материалах стала применяться с введением Программы «Радон», до этого такой обязанности не было. Поэтому некоторые старые строительные материалы, особенно из рискованного сырья, могут способствовать общей концентрации радона в воздухе здания.

  Создание естественной вентиляции

В идеале, прежде чем обустроить вентиляцию в подвале, вам придется подготовить схему вентиляции еще на этапе проектирования дома. Необходимо учитывать объем помещения и пропускную способность вентиляционных каналов. Для схемы приточно-вытяжной вентиляции особо много не потребуется. Просто отметьте места установки вытяжной и приточной труб, а также укажите их диаметр. Сами трубы должны располагаться в противоположных углах комнаты.

Наиболее эффективным способом является прямое удаление высокоскоростных материалов с поверхности выдыхаемого радона. В то же время, однако, этот метод очень дорог и не всегда применим. Удаление может быть, как правило, несущей конструкции. Хотя замена несущих конструкций теоретически возможна, этот способ нерентабелен, так как затраты уже сопоставимы со строительством нового здания.

Недостатком данной реконструкции является низкий КПД и малый срок службы из-за высокой склонности такой обработки поверхности к механическому износу. Очень эффективным и действенным методом защиты от радона из строительных материалов является активное проветривание внутренних помещений здания. В то же время он может служить и мерой против радона из кишечника. Если в здании есть оба источника радона, это предпочтительнее.

Схема вентиляции подвала естественным способом: фото

Отверстие вытяжной трубы находится под потолком, а сама труба выводится на 40 — 50 см выше конька крыши дома. Подводящая труба полностью размещается внутри подвала так, чтобы ее край был на высоте 40 – 50 см от пола, а вход – на высоте 40 – 50 см над землей. Диаметр труб влияет на объем воздушного потока, а их высота на скорость движения. К сожалению, естественная вентиляция сильно зависит от природных факторов, поэтому получить точные расчеты практически невозможно. Рекомендуемый диаметр трубы 12 см для помещения площадью 40 м2, при этом воздухообмен будет достигаться около двух объемов подвала в час. Но лучше использовать трубы большего диаметра, это несколько снизит зависимость от природных факторов и повысит скорость воздухообмена в помещении.

Если источником радона в доме являются подземные воды, то принимают следующие меры предосторожности: удаляют радон из воды с помощью специального устройства или обеспечивают достаточную вентиляцию помещений с большим водопотреблением, чтобы радон не попадал в здание. Однако, поскольку старые здания в основном подключены к коммунальному водоснабжению, задача использования радона из водопроводной воды не решается в связи с обязательством поставщиков соблюдать лимиты и ориентировочные значения в подаваемой воде.

Фольга Neopin представляет собой полиэтиленовую пленку высокой плотности с полуконическими выступами, пропускающими воздух. Фольга Neopin имеет широкий спектр применения как в новых сооружениях, где она служит в основном для дренажа и механической защиты конструкции фундамента, так и при реконструкции, где она специально предназначена для вентиляции и дренажа существующих строительных конструкций. Фольга Neopin эффективно препятствует проникновению радона и обеспечивает его вентиляцию, фольга nopic идеальна для осушения дома, осушения подвала, переделки мокрых стен и полов.

Для создания естественной вентиляции подвала своими руками вам потребуется минимальное количество материалов. В основном это будут металлические или пластиковые трубы и перегородки, а также хомуты для труб. Если вентиляцию подвала сделать на этапе строительства дома, то особых проблем не возникнет. Нужно будет лишь создать отверстия необходимого диаметра в конструкции дома. Затем установить в них трубы и зафиксировать внутри монтажной пеной или цементно-песчаным раствором. Но в случае, если вам предстоит делать вентиляцию в уже построенном доме, то предварительно придется пробивать каналы для установки труб. Самый простой вариант – частично выкопать фундамент, пробить в нем каналы, затем установить в них трубы и закрепить их там. В этом случае выхлопная труба выводится выше уровня крыши, крепится к стене хомутами, закрепляемыми дюбелями в отверстиях, и закрывается сверху дефлектором, предохраняющим ее от осадков внутрь. Подающая труба лишь частично выведена на улицу; сверху он защищен металлической сеткой и дефлектором. Внутри подводящая труба крепится хомутами к стене.

Фольга Neopin также может использоваться в качестве замены изолирующего желоба для защиты основного слоя гидроизоляции. Другой способ использования – двухступенчатая защита от проникновения радона. Первый этап – создание вентилируемого воздушного зазора, второй этап – барьер, непроницаемый для полиэтилена. Радон представляет собой бесцветный газ без запаха, и его присутствие в здании нелегко распознать. На основании определения концентраций обычно необходимо переходить к выбору подходящего метода снижения, предотвращающего или снижающего концентрацию радона.

Важно! В подающей трубе может скапливаться конденсат, поэтому на ее конце устанавливается специальный влагосборник с краном для слива излишков.

  Создание приточной вентиляции

Как и в случае с естественной вентиляцией, приточная вентиляция должна быть подготовлена ​​заранее. Сам проект должен содержать расчеты часовой нормы воздухообмена в помещении и его объема. Интенсивность воздухообмена рассчитывается исходя из расхода 2 м3 на 1 м2 площади в час. Умножая объем помещения на скорость воздухообмена, получаем необходимую производительность вентилятора. Еще одним параметром подбора вентилятора являются потери давления в воздуховоде, поэтому вентилятор лучше выбирать с запасом, чтобы минимизировать потери в системе. Для наглядности разберем пример для помещения объемом 100 м3. Длина вентиляционного канала 10 м, диаметр 100 мм.

Соответствующий разработчик всегда должен указывать соответствующий метод. Фольга Неопин своей конструкцией позволяет создать двухступенчатую защиту от проникновения радоновых газов. Двухэтапная защита подразумевает создание вентилируемого воздушного зазора между основанием и конструкцией пола, затем второй этап – создание водонепроницаемого барьера из полиэтиленовой пленки. Таким образом, барьер предотвращает проникновение влаги внутрь здания.

Эта система может использоваться при умеренном и высоком риске воздействия радона в почвенном воздухе. Если надлежащая гидроизоляция подвала не выполнена, влага проникает через стену внутрь здания. Эту проблему можно решить с помощью. Принцип метода заключается в отделении влажного подвала от влажной почвы. Ленты в пленке создают воздушный зазор между кладкой и грунтом. Влага в почве не имеет доступа к стене. Влага, уже содержащаяся в стене, или влага, попадающая в стену подвала изнутри, отводится и транспортируется в дренаж трубопровода.

Таблица №2. Расчет потерь напора на 1 м воздушного канала

Мощность вентилятора будет равна 100*2=200 м3/час. На приведенной схеме находим точку пересечения горизонтали 200 м3/час и диагонали (диаметр канала 100 мм.). Опустив прямую вертикально вниз, получим потерю давления на 1 м, и она составит 8 Па. Для всего воздушного канала потеря составит 8 Па * 10 м = 80 Па. Теперь осталось только найти вентилятор, который при потере давления 80 Па будет иметь производительность 200 м3/час.

Как отмечалось ранее, целесообразно обустраивать приточно-вытяжную вентиляцию в домах большой площади, требующих единой централизованной системы вентиляции, а вентиляция подвала будет лишь ее частью. Расчеты и создание такого проекта требуют специальных знаний, поэтому лучше будет обратиться за помощью к специалистам. Разумеется, организовать приточно-вытяжную вентиляцию можно только в подвальном помещении, и справиться с этим можно самостоятельно.

Схема принудительной вентиляции подвала: фото

Важно! Чтобы обеспечить только вентиляцию подвала, можно исключить из системы такой элемент, как отводящий узел печи или кондиционер. Убрать или оставить этот элемент зависит от требований к вентиляции подвала и предполагаемого использования самого подвала.

Монтаж воздуховодов принудительной вентиляции мало чем отличается от естественного монтажа, а как это делается можно прочитать выше. Основное отличие заключается в следующих моментах. Во-первых, вытяжную и приточную трубы можно разместить на уровне 50 см над землей. Во-вторых, на сами трубы устанавливаются сами вентиляторы, один на приток и один на вытяжку. Для этого может потребоваться установка разгрузочных устройств.

Видео: приточная вентиляция

Создавая вентиляцию подвала своими руками, необходимо учитывать множество факторов, от целевых условий эксплуатации помещения до природных условий в регионе, где находится дом построен. Само обустройство вентиляции не представляет особой сложности для тех, кто привык все делать своими руками. Главное, выполнять всю работу аккуратно и без спешки.

Именно поэтому вентиляция подвала в частном доме ─ считается одной из основных систем в любом частном доме. Подвал такого дома не должен быть опасен для здоровья, хотя хозяин дома не проживает в нем постоянно. Важность вентиляции подвала трудно переоценить, так как от нее напрямую зависит не только здоровье организма, но и микроклимат, температурный режим всего строения, а также продолжительность эксплуатации дома.

Схема вентиляции

Исходя из назначения подвала выбирается соответствующая схема вентиляции.

Проблему застоя воздушных масс можно решить достаточно просто за счет эффекта движения воздуха из-за разницы температур снаружи дома и в подвале. Естественная диаграмма показана на рисунке ниже.

Кроме этой схемы существует более сложная и разветвленная схема механической вентиляции больших площадей подвала, а заодно и помещений дома. Его называют принудительно-воздушным или механическим. В нем больше компонентов, чем в натуральном, и всегда есть электровентилятор (кондиционер) или несколько таких устройств.

Виды вентиляции

Вентиляция — это устройство воздуховодов (труб) и каналов для (шахт) по определенной схеме. Как было сказано выше, существует два вида вентиляции: естественная (приточно-вытяжная) и принудительная (механическая).

Принцип их действия разный. Если первое основано на действии естественных законов физики и не требует вмешательства человека при работе, то второе возможно только при наличии электровентилятора или нескольких таких агрегатов.

Устройство вентиляции подвала в частном доме

Вентиляция подвала в частном доме организуется следующими способами:

1.   Через небольшие окна в подвале ─ воздуховоды (наименее затратная вентиляция).  Эффективность этой схемы всегда зависит от направления и силы ветра, температуры уличного воздуха.

Расчет площади изделия: 1/400 от общей площади подвала. Плюс учитываются:

• глубина фундамента;
• близость грунтовых вод и типа почвы;
• основное направление ветров;
• интенсивность осадков в разное время года;
• перепадов температур;
Отверстия
• должны быть не менее 125 мм в диаметре.

Можно управлять естественной вентиляцией. Для этого на вентиляционные отверстия устанавливаются клапаны.

1. Через приточно-вытяжную (также естественную).   Микроклимат в любом подвале деревянного дома прекрасно поддерживается приточно-вытяжной системой. Он состоит из 2 каналов. По одному воздушная масса входит снаружи, по второму выходит.

Приточно-вытяжная вентиляция
1-приточная труба; 2 — вытяжная труба

Нижняя часть приточной трубы крепится на полметра от пола подвала, верхняя ─ выступает над поверхностью почвы на метр. Начало выхлопной трубы поднято на полтора метра над полом, верхний конец на полметра выступает над коньком крыши. Обе трубы располагаются на противоположных сторонах подвала. На них рекомендуется устраивать вентили для регулирования интенсивности вентиляции. Трубы для вентиляции обычно имеют диаметр 10-15 мм.

1.   С помощью принудительной вентиляции (самая дорогая вентиляция). Как создается искусственный воздухообмен? Когда система естественной вентиляции подвала не может быть установлена, или ее мощности недостаточно, с застоем воздуха борются с помощью системы принудительной вентиляции или приточно-вытяжной (механической) вентиляции. В нем вытяжка воздуха осуществляется электровентилятором, соединенным с выхлопной трубой.

Схема принудительной вентиляции:

• вентиляционные каналы
• выпускной блок бытовой плиты или кондиционера,
• воздухозаборник
• выход воздуха
• диффузоры,
Тройники для смешивания резьбы
• .

Такую систему вентиляции тоже можно назвать составной, так как принудительная система включается по мере необходимости, а в остальное время работает в связке с естественной.

Если подвал большой, устанавливается два электровентилятора ─ вытяжной и приточный. Их мощности согласованы, а диаметры труб рассчитаны. Трубы берутся любые: пластиковые, металлические, асбестоцементные. Можно использовать готовые воздуховоды. Эта система работает как для небольших подвалов, так и для больших подвалов.

Режим работы описываемой системы рассчитан на весь год, так как на него не влияет перепад температур. Эта особенность является его основным отличием от естественного способа проветривания подвала.

Вывод

Не тянет сырость с пола, воздух в доме комфортный, а картофель хранится без всходов всю зиму, значит вентиляция подвала в частном доме работает исправно. Он обеспечивает направленное движение воздушных масс. Благодаря постоянному воздухообмену между наружным воздухом и подвальным помещением в здании устанавливаются стабильная влажность и температура. Возникают предпосылки для правильного хранения припасов и овощей; плесень и грибок не появляются.
