А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

• Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
• Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
• Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
• Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
• Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

• Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

• Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
• На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
• Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

• Итак, первоначально на выбранном месте делается разметка.

• Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

• Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

• Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

• В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

• После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

• Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
• Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

• Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

• Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

• Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

• Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

• Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

• Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

• В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

• С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

• Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

• Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
• Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
• Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
• Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

• Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
• Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

Заземление дома или дачи своими руками,как сделать

С каждым годом количество электроприборов растет в каждом доме.Появляются новые все более мощные бытовые приборы, и все чаще возникают вопросы — как сделать заземление в доме, на даче своими руками и как правильно подключить заземление.Раньше монтаж контура заземления был актуален только для производственных помещений:для заземления магазина,офиса или склада,но в нынешнее время заземление дома,квартиры или дачи уже просто необходимо для защиты человека от поражения электрическим током.Сделать заземление можно как своими руками так и силами специалистов организации которая выполняет монтаж контура заземления под ключ.

Подключение заземления

К каждой розетке в современном доме или квартире помимо двух проводов питания-фаза и ноль от электрощита должен подводиться третий провод заземления.Электрощит должен быть подключен к контуру заземления.Если Вы намерены сделать контур заземления своими руками,то Вы можете сделать монтаж контура заземления.Но как определить правильно ли Вы сделали контур заземления?Для проверки сопротивления контура заземления необходим прибор-измеритель сопротивления заземления,который стоит не дешево и покупать прибор ради одного измерения бессмысленно.Поэтому необходимо будет обратиться в электроизмерительную лабораторию или к знакомым людям у которых есть измеритель сопротивления заземления.

Советы по монтажу контура заземления
Контур заземления в самом простом варианте для заземления частного дома или дачи, представляет собой три стальных электрода вбитых на глубину полтора — два метра. Между собой эти электроды соединяются на сварке с помощью стальной полосы 40 х 4 мм. К одному из этих стержней — электродов, приваривается болт с гайкой, к которому будет прикрепляться провод заземления. Существуют различные типы готовых комплектов для устройства контура заземления. Это стальные оцинкованные и омедненные электроды, собираемые на резьбовых соединениях. Эффективность такого набора выше в несколько раз, но  и цена выше.

Бытует мнение что при устройстве заземления на даче или в загородном доме — даже если грунты с точки зрения устройства заземления выглядят очень плохие (супеси, мергели, известняки, песчаные грунты, грунты, имеющие низкую влажность), электропроводность их можно повысить. Для этого в месте устройства контура, в грунте сверлят несколько скважин, в которые заливают крепкий соляной раствор.Но почему-то люди которые прислушиваются к таким советам,не думают что такая электропроводность будет работать до первого дождя,после которого соль вымоется из грунта.

Предлагаем посмотреть видео как правильно сделать заземление в доме на нашем канале :

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04,+38(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплекты заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Заземление частного загородного дома

Зачем нужно и надо ли заземление в частном доме и можно его сделать своими руками?

Часто задаваемый вопрос: «Можно ли сделать заземление в частном доме своими руками?» - Может и можно….

Госстандартом России и Минтопэнерго России от 09.08.93, Департамент электроэнергетики и Главгосэнергонадзор Минтопэнерго России приняли решение о внесении изменений в гл. 7.1 (ПУЭ, 6-е изд., 1986 г.) «Электрооборудование жилых и общественных зданий». В п. 2 этого решения указывалось:
«Ввести дополнительный абзац в п. 7.1.33: В жилых и общественных зданиях линии групповой сети, прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники).
Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим».
Таким образом, был сделан первый шаг по пути внедрения в России в электроустановках жилых и общественных зданий системы заземления TN-C-S.
В ПУЭ 7-го издания требования к выполнению групповых сетей сформулированы следующим образом:
п. 7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S.

Из указаний п. 1.7.59 — Допускается применения системы заземления TT для частных домов, если условия электробезопасности в системе TN не могут быть обеспечены.
Например, для индивидуального жилого сектора условия электробезопасности в системе TN не могут быть обеспечены, при получении питания от воздушных линий с применением неизолированных проводов ВЛ. В этом случае, применение системы ТТ рассматривается как временная (вынужденная) мера — до замены неизолированных проводов ВЛ на изолированные.

В новом строительстве и при реконструкции старой электросети загородного дома, на вводе к электроустановке, нужно устанавливать заземление (с учетом применяемой системы) и с выполнением защитных мер электробезопасности — в настоящее время в соответствии с главами 1.7 и 7.1 Правил устройства электроустановок(ПУЭ).

Сопротивление установленного заземления для электросети дома (220, 380В), должно соответствовать требованиям к электроустановкам до 1кВ.

Значения сопротивления заземляющих устройств для каждого вида электроустановок должны удовлетворять значениям, приведенным в соответствующих главах Правил(ПУЭ) и таблице 1.8.38.

Наибольшие допустимые значения сопротивлений заземляющих устройств ПУЭ

Сопротивление заземления для дома с газовым оборудованием — не более 10 Ом(требование газовой службы)

Схемы подключения заземления к электросети дома 380В и 220В:

По какой схеме подключать заземляющее устройство к электросети дома, должен определать квалифицированный электрик в строгом соответствии с требованими базы правил ПУЭ.
Первое, на что обращает внимание специалист — какая будет применена система заземления и после этого будет понятно нужно ли заземлять ноль [повторное заземление] конкретно для электроустановки этого дома или нет.

Основополагающя база правил для заземления — это ПУЭ.
Трактовка из глав ПУЭ:
1.7.57. Электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN.
7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S.
Исходя из этого следует, что заземление загородного дома выполняется, как правило, присоединением заземляющего устройства к нейтрали источника питания(повторное заземление) и раделением «нуля»(pen) на нулевой рабочий(N) и нулевой защитный (PE)

Схема подключения заземления дома в системе TN-C-S:

1 — заземление трансформатора питающей электросети;
2 — подключение контура заземления к нулевому проводу(повторное заземление) на вводе к электроустановке дома.

Если условия электробезопасности в системе TN не могут быть обеспечены (например, если ВЛ состит из неизолированных проводов и т.п.), в этом случае применяется система TT:
Это указано в пункте 1.7.59. — Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.
При этом должно быть соблюдено условие:

• R_aI_a≤ 50 B,
  где I_a— ток срабатывания защитного устройства;
• R_a— суммарное спротивление заземлителя и заземляющего проводника;
  при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.

Чтобы обеспечить минимально необходимый уровень безопасности для людей от прикосновения к токоведущим частям, требуется выбирать дифференциальный ток УЗО не более чем 30 мА(0,03А). Следует учитывать, что электромеханические УЗО гораздо надёжней чем электронные.

Схема подключения заземления в системе ТТ.

1 — заземление трансформатора;
2 — заземляющее устройство, независимое от нейтрали трансформаторной подстанции .
ВНИМАНИЕ! Применение системы заземления TT без УЗО — КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

При отсутсвии УЗО в системе ТТ и возникновении ситуации, связанной с замыканием и протеканием тока через заземлитель в грунт — автомат не отключит аварийную линию и ток будет продолжать неконтролируемо стекать в землю.
Последствия такого стечения обстоятельств непредсказуемы — возможно поражение электрическим током, прогорание электропроводки, пожар и т.п.

Виды и размеры заземления:

Вертикальные электроды заземляющего устройства устанавливаются в ряд или в виде какой-либо геометрической фигуры или по прямой линии, в зависимости от гунтовых условий и удобства монтажа заземления и используемой площади около дома.
Важнный момент — Для уменьшения экранирования, расстояние между вертикальными заземлителями контура устанавливается равным длине заземлителя. Экранирование сказывается тем больше, чем ближе друг к другу расположены единичные заземлители: общее сопротивление уменьшается не пропорционально числу единичных заземлителей, соединенных параллельно, а несколько меньше.

Конструкция заземляющего устройства: L – длина одиночного заземлителя; K – расстояние между соседними (смежными) заземлителями.
Из этого следует, что размер (габариты) контура заземления «треугольник» или другой конфигурации пропорционально зависит от длины вертикальных заземлителей.

Можно ли сделать заземление для дома одним штырем? Можно, если заземлитель не предназначен для молниезащиты.
В случаях, когда требуемое сопротивление заземления достигается единичным модульным глубинным заземлителем (модульно-штыревое заземление) — существенно уменьшается объем земляных работ.

• Модульные зазводские заземлители, из стойких к коррозии материалов, обеспечивают высокую коррозионную стойкость заземляющего устройства;
• Установка с одной точки, в зависимости от грунтовых условий, может обеспечить низкое сопротивление растеканию тока заземляющего устройства;
• Сопротивления заземляющего устройства не зависит от изменения климатических условий;
• При таком монтаже, в отличии от многоэлектродного контура, не нужен горизонтальный заземлитель — соответственно уменьшение земляных работ.
• Модульные комплекты заземления — это надежные материалы для заземлителей электроустановки дома, дачи, коттеджа.
• Срок службы, в зависимости от грунтовых условий, 30-50 лет

Проверка установленого заземления:

Основной критерий качества установленного заземления для частного дома (и не только) — это сопротивление растеканию тока, точное значение которого возможно узнать только после поверки (измерительных работ).
Если при монтаже самой конструкции заземляющего устройсва своими руками проблем особо не возникает, то проверка сопротивления проиводится не всегда. Производить замеры нужно в обязательном порядке и сопротивление заземления должно соответствовоать нормативам. Но чаще всего владельцы загородных домов пренебрегают этой процедурой, которая является одной из важнйших составляющих при монтаже.
После монтажа выполняются приемо-сдаточные испытания согласно ПУЭ.
В дальнейшем Измерение сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные Правилами эксплуатации электроустановок потребителей (ПЭЭП) не реже одного раза в 6 лет, а также после каждого капитального ремонта и длительного бездействия установки.
Периодичность проверки параметров заземляющего устройства следующая: проверка ЗУ в полном объеме — не реже 1 раза в 12 лет.
Проверка коррозионного состояния элементов ЗУ, находящихся в земле:
Локальные коррозионные повреждения заземляющих проводников выявляются при осмотрах (в основном со вскрытием грунта), а также при измерениях напряжения прикосновения и проверке металлосвязи. Если заземление для дома выполнено из чёрного металла (уголков, труб, полосы и т.п.), то самыми уязвимыми для коррозии являются сварные соединения и они проверяются в первую очередь.

Заземление частного дома и цена(стоимость) работ:

Какая будет стимость заземления для частного дома?
На вопрос «цены заземления» и стоимости работ — можно назвать только ориентировочную сумму.
Возникает ещё один вопрос — с чем это связано?

Основной показатель работоспособности заземляющего устройства — это сопротивление растеканию тока, которое, в свою очередь, зависит от удельного сопротивления грунта на месте монтажа. чем меньше его значение, тем легче произвести установку заземления, соответственно с меньшими материальными и трудовыми затратами.
Например, при выполнении работ в сухой глине — потребуется гораздо меньшая длина заземлителя/лей (соответственно и меньшая цена), если сравнивать с монтажом на участке где сухая супесь, которая обладает большим удельным сопротивлением.
Качественная установка заземления производится с измерительным прибором и окончательная длина и количество заземлителей определается по результатам поэтапных измерений. При отсутсвии замеров нет гарантии, что показания соответствуют нормативам.
Так же на цену заземления влияют применяемые материалы — заводские стойкие к коррозии комплектующие обойдутся дороже, но и прослужат гораздо дольше.

Особенности заземления для молниезащиты дома:

Теоретической основой при монтаже заземляющего устройства для молниезащиты служит РД 34.21.122-87( I- II- III категории) — ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ.
В инсткуции указаны допустимые конструктивные особенности — минимальное количество, расположение и длина вертивальных и горизонтального заземлителей и следует ли объединять заземлитель защиты от прямых ударов молнии с заземлителем электропроводки дома.

Некоторые пункты из инструкции III категории — (РД 34.21.122-87):
трактовка из 2.26. …каждый токоотвод от стержневых и тросовых молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м;
…Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ
трактовка из 2.30. б) ….. При длине строения менее 10 м токоотвод и заземлитель могут быть выполнены только с одной стороны;

Когда на объекте устанавливается внешняя система молниезащиты (грозозащиты) оптимальным вариантом с точки зрения электромагнитной совместимости является организация отдельного заземляющего устройства для молниезащиты, которое потом соединяется с общим контуром электроустановки частного дома.

D.3 Заземляющие электроды заглубленные в грунт.

Заземляющие электроды заглубленные в грунт могут быть выполнены из:
— стали горячего цинкования,
— стали в медной оболочке,
— стали с медным покрытием,
— нержавеющей стали,
— голой меди.
Соединения между различными металлами не должны быть в контакте с почвой. Не следует применять другие металлы и сплавы. Минимальная толщина и диаметры деталей принимаются для обычных рисков химического и механического старения. Однако, эти размеры могут быть не достаточными в ситуациях,где присутствуют существенные риски коррозии. С такими рисками можно встретиться в почвах, где распространяют блуждающие токи, например возвратные токи постоянного тока в цепях электрической тяги или в близи установок катодной защиты. В этом случае должны быть приняты специальные меры предосторожности. Заземляющие электроды должны быть заглублены в самых влажных частях грунта. Они должны быть расположены вдали от свалок отходов, где возможна фильтрация, например, экскрементов, жидких удобрений, химических продуктов, кокса, и т.д., которые могут их разъесть и расположены максимально далеко от оживленных мест.

Как правильно сделать заземление в частном доме?

Дорогие друзья!

Давайте сегодня поговорим о заземлении частного дома, поскольку он является объектом электроснабжения. Заземление — мероприятие необходимое, оно обеспечивает безопасное использование всего токопринимающего оборудования вашего дома. Основано оно на таком физическом явлении, как течение тока в сторону наименьшего сопротивления.

Бывают ситуации, когда в результате нарушения работы приборов, короткого замыкания или какой-либо аварии, обрывается «ноль», напряжение подается прямо на корпус используемого устройства. Например, в электродвигателе бытового прибора разрушилась изоляция провода, и он оголенным местом соединяется с корпусом. Если человек коснется корпуса, он может быть поражен током.

Именно для того, чтобы исключить такое несчастье, заземляются все токоведущие системы в доме, которые внезапно могут оказаться под напряжением. В случае заземления опасное напряжение уходит в землю.

Заземление бытовых приборов выражается наличием в розетках третьего защитного проводника — «земля» или в подключении к заземляющему контуру непосредственно корпуса наиболее мощной техники. При обрыве нулевого провода не только отсутствует электроснабжение, но и прерывается цепь для срабатывания защитных устройств. Заземление в таком случае возьмёт на себя роль «нуля» и сохранит, как приборы, так и защитные устройства, обеспечит безопасность человека.

Чтобы заземлить все электроприборы, нужно обеспечить их электрическое соединение с контуром заземления, контактирующего с землей, специальным заземляющим проводником. Самыми благоприятными для заземления являются суглинистые и глинистые почвы, нежелательными — скальные и каменистые грунты.

Если вы создаете новую электропроводку в построенном загородном доме или реконструируете старую, то обязательно включите в свой план работ монтаж заземления. Первое, что нужно соорудить — это контур заземления, который представляет собой стальные вертикальные и горизонтальные заземлители, находящиеся в земле и соединённые с электрощитом заземляющим проводником.

Для вертикальных заземлителей обычно используют стальные уголки (50 х 50 х 5) длиной 3 м, которые с одного конца можно заострить болгаркой. Полосовая сталь (40 х 4) отлично подойдет для горизонтальных заземлителей, а круглая сталь (8-10 мм² в сечении) — для заземляющего проводника.

Более подробно о материалах и размерах контура вы сможете прочитать в ПУЭ-7, глава 1.7 «Заземление и защитные меры безопасности».

Мой совет: арматуру для монтажа заземляющего контура не используйте, она быстрее ржавеет, ее верхний калёный слой нарушает распределение тока по сечению.

После того, как приготовлен материал, делаем разметку для траншеи в виде равностороннего треугольника со стороной 1,8 м, на расстоянии от отмостки дома примерно в 1-1,2 м. Глубина траншеи примерно 0,7 м, ширина — 0,4-0,5 м.

В траншее по вершинам треугольника забиваем трехметровые уголки строго вертикально, оставляя конец на половину высоты рва (или хотя бы на 20 см), чтобы было удобно проводить сварочные работы.

К забитым в грунт уголкам хорошо привариваем три горизонтальных стальных полосы. Если они имеют длину 1,5 м, то, забивая вертикальные уголки, подстраиваемся под этот размер. Теперь надо соединить контур с электрощитом, для чего привариваем к нему стальную проволоку сечением 8-10 мм² (или используем такие же стальные полосы), прокладываем в траншее к дому и выводим наружу в непосредственной близости от щита. Если щиток расположен внутри дома, просверливаем отверстие в стене.

На конец заземляющего проводника привариваем болт М6 или М8 для крепления провода заземления. Как и провода питания — три фазы и «ноль», так и заземляющий провод в гофрированной трубе заводится в дом к электрощиту.

Здесь земляную жилу подключают на корпус щита. Можно это сделать с помощью штатного болтового соединения прямо на дверце щитка. Остается распределить «землю» по розеткам и бытовым приборам. Все места сварки покрыть антикоррозийными составами или битумной мастикой. Красить краской контур нельзя, он должен иметь хороший контакт с землей.

Хочу отметить, что контур в виде треугольника не строго обязательное условие, если ширина места не позволяет, вполне можно вбить уголки последовательно, в длинную траншею, а горизонтальные заземлители приварить тоже по прямой линии. К треугольно расположенным уголкам можно приварить ленту в виде окружности. Это не столь принципиально — самое главное, чтобы длина и количество элементов обеспечивало минимальное сопротивление растекания заземления.

Если ваш участок песчаный, это не очень хорошо для заземления. В таком случае, проводимость грунта искусственно повышается раствором соли, хотя соль ускоряет процесс коррозии.

После всех монтажных работ надо произвести замер сопротивления готового заземления. Для этого существуют специальные приборы, которыми пользуется приглашенный специалист. Он делает замеры и вносит их значения в протокол проверки контура заземления.

Если вы планируете решить проблему своими силами, то простой путь — это использование лампы с мощностью не менее 100 Вт, которую надо поместить в патрон с проводами и подключить одним контактом к фазе, другим — к заземляющему контуру.

Яркость горения лампы покажет качество монтажа заземления. Тусклое горение означает плохой контакт между деталями конструкции, отсутствие горения указывает на ошибку, и надо проверить всю систему. На сопротивление растекания, которое для сети 220В должно быть не более 30 Ом, для 380В — не более 4 Ом, оказывает влияние удельное сопротивление грунта.

Если после измерения сопротивления вы удостоверились, что всё в порядке, можно засыпать траншею однородным грунтом без примесей щебня, мусора, хорошо уплотняя его. Работы лучше выполнять в сухую летнюю погоду. При меньшей влажности приборы показывают наиболее правдивые цифры сопротивления заземления.

Мой совет: большинство бытовой техники достаточно заземлить через евророзетку, но некоторые устройства, вернее их корпуса, я бы советовал подсоединить непосредственно на «землю». Например, стиральную машину, у которой большая электрическая емкость. Даже при полностью исправном механизме при включении в заземленную розетку, она может «щипаться».

Электрическая варочная поверхность, электродуховка — это мощная техника с высокой вероятностью пробоя, которая тоже является претендентом на подключение к «земле».

Третья — это микроволновая печь, в которой источник СВЧ обладает большой мощностью. При некачественном контакте в розетке, этот прибор может фонить с опасностью для здоровья. Если на вашей микроволновке есть сзади винтовая клемма, не поленитесь подсоединить ее к «земляному» проводу.

Компьютер тоже не помешало бы заземлить, поскольку ИБП (импульсный блок питания) дает большую рабочую утечку. Защититься от плавающих потенциалов можно, наглухо заземлив компьютер за любой крепежный винт на задней панели. Особенно это актуально в домах со старыми розетками.

В заключение хочу сказать, что примерно один раз в 12 лет надо проводить проверку заземляющего контура, замеряя сопротивление растекания, а, при необходимости, производя частичное раскапывание грунта. Думаю, не стоит этим пренебрегать, так как на кону стоит ваша жизнь.

Ваш Кузьмич.

Заземление загородных домов. Практическая польза и безопасность

Сегодня практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря ему можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети, соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электросети. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее, через клеммник в электрощите, подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря произведённой защите становится гораздо более безопасной для жизни и здоровья. В случае нарушения изоляции, корпус электроприбора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать его на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность такой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и, расположенные горизонтально, полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от комплекса молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск поражения электричеством.

— В моей стране нет системы заземления, как я могу защитить себя?

Правила электропроводки Египта соответствуют стандартам IEC.
Вполне вероятно, что то, что вы описываете, — это то, что обычно делается, а не то, что требуется сделать. т.е. вполне вероятно, что установка технически незаконна. Это не означает, что кто-либо из авторитетов достаточно заботится о том, чтобы что-то с этим поделать.

Настоящий документ International Electrical «Стандарты и правила» — это стандарты электропроводки, применимые во всем мире.На странице 2 показано, что Египет использует стандарты IEC. Розетки соответствуют немецкому стандарту IEC — стр. 16 — двухконтактные, без поляризации, с боковым заземляющим контактом.

Говорят

• ОБЩИЕ ЦЕПИ Эти цепи питают оба точки освещения и розетки. Рейтинг защитного устройства обычно составляет 16 А. Нет ограничений по количеству розеток в цепи. Этот предел рассчитывается согласно ожидаемому / вероятное использование схемы. Разъем розетки обычно 2P + E типа «немец».Эти заглушки неполяризованный. Все немецкие розетки заземлен. В целом защитный проводник распределен по всей все схемы. Для устройств класса II <2,5 А, используется евровилка. Сечение провода фиксированные установленные кабели обычно 1,5 мм² (защищен цепью 16 А Выключатель).

и

• ЗАЗЕМЛЕНИЕ Заземление местное, обычно сквозное. устройство заземления фундамента. Все металлические услуги должны быть клееный (газопровод и водопровод, отопление, канализационные системы и т. д.) с участием 10 мм2. В ванных комнатах местные уравнивание потенциалов могло иметь площадь поперечного сечения 4 мм2. Нейтраль в системе управления повторно заземлена. панель. Защитный проводник распространяется на все розетки.

Связанный:

Членство в МЭК

Электрические розетки

Мировые стандарты электроэнергии

__________________________

Как сказал Джон Д. — GFI / ELCB (прерыватель замыкания на землю / автоматический выключатель утечки на землю может отключать цепь, когда вы чувствуете удары током (в зависимости от того, насколько велика утечка, но с системой, которую вы описываете, это может быть серьезным неудобством).

Я не утверждаю, что следующее является разумным, практичным или даже безопасным — но это система, которая ДОЛЖНА работать, но не является стандартной и может нарушать местные нормативные стандарты:

Обеспечьте местный грунт водопроводом или аналогичным устройством.

• Это МОЖЕТ уже существовать и МОЖЕТ быть уже подключено к нейтрали на вашем распределительном щите. @Alephzero отметил, что подключение к «водопровод» в случайных местах в доме может быть как опасным, так и незаконным в некоторых странах.Я согласен, что это неразумно. Я хотел сказать, что точка, где основная металлическая водопроводная труба для дома входит в землю, обычно является хорошей точкой либо для заземляющего стержня, либо для подключения к металлической водопроводной трубе. В некоторых нормативных системах требуется, чтобы была создана подходящая система заземления И , которая была связана с водопроводной трубой в точке входа в землю (почву). Это гарантирует, что соединение с землей хорошее (по конструкции) и что формальные соединения заземления и заземления водопровода не создают разности потенциалов во время серьезного повреждения из-за того, что тот или другой имеет более низкое сопротивление относительно истинного заземления.

Обеспечьте 3-х контактные розетки с заземлением.

Продлите заземление, как указано выше, до заземления розетки.

Установите на устройство 3-контактный штекер и шнур и подсоедините корпус к проводу заземления.

Сейф ?: Возможно, но не определенно. ЕСЛИ ваша локальная система подает высокое напряжение на корпус устройства, подключение заземления может быть, а может и не быть «хорошей идеей».

________________________

Правила и практика в Новой Зеландии, например:

Вот соответствующие нормы Новой Зеландии по заземлению.Совершенно очевидно, что в Египте имеются эквивалентные документы по стандартам.

NZECP: 25 1995 НОВОЙ ЗЕЛАНДИИ ЭЛЕКТРИЧЕСКИЕ ПРАКТИКИ ДЛЯ ЗАЗЕМЛЕНИЯ И ОБОРУДОВАНИЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК НИЗКОГО НАПРЯЖЕНИЯ

NZ Правила электробезопасности и как DF здесь
Старое

Связанный:

Википедия Системы заземления

Вот полезный 76-страничный pdf-файл от AVO по тестированию сопротивления заземления
Вводная страница PDF Практическое руководство по испытанию сопротивления заземления

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении. Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Согласно требованиям национального электрического кодекса , в бытовых электрических системах должна быть заземленная система, соединенная с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это попросить лицензированного электрика проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или отвергать.

Заземление, соединение, удары током и поражение электрическим током

Сегодняшний выпуск посвящен электричеству. Тесса ведет технический разговор о разнице между заземлением и соединением: «зачем оно у нас есть», «что это означает» и «что оно делает».

В то же время Рувим объясняет разницу между поражением электрическим током от электрического шока.Он также объясняет разницу между прерывателем цепи дугового замыкания и прерывателем цепи замыкания на землю. Это важно для снижения риска поражения электрическим током и сохранения безопасного дома.

РАСШИФРОВКА

Ниже приводится транскрипция аудиозаписи. Хотя транскрипция в значительной степени точна, в некоторых случаях она может быть немного неполной или содержать незначительные неточности из-за неслышимых отрывков или ошибок транскрипции.

Bill Oelrich: Итак, в сегодняшнем выпуске мы углубимся в некоторые технические разговоры, в частности, мы углубимся в тему электричества.Добро пожаловать. Вы слушаете Structure Talk, презентацию Structure Tech. Меня зовут Билл Элрих, я вместе с Тессой Марри и Рубеном Зальцманом. Как всегда, ваш трехногий табурет, который приходит к вам из Северной страны, рассказывает обо всем, о домах, домашних проверках и любых других темах, которые могут пощекотать нашу фантазию в конкретный день. Выдохните. Ладно, просто скажи «ого». Мы потратили последние четыре эпизода на разговоры о таких вещах, как бизнес и рынок, и на самом деле мы не вникали ни в какие технические разговоры, я думаю, что Рубен вырывается из ульев, я думаю, ему нужно поговорить о технических тонкостях.

Рубен Зальцман: Мы делаем! У нас должно получиться хорошее сочетание этого.

BO: Да, в сегодняшнем выпуске мы собираемся углубиться в некоторые технические разговоры, и в частности, мы собираемся углубиться в тему электричества, потому что мы все понимаем электричество, это как супер простые слова, такие как заземление, соединение и т. Д. земля и в чем разница между Землей и землей, и все такое. И Тесса вызвалась кратко объяснить это всем, кто слушает этот подкаст.

Тесса Мерри: Черт возьми, никакого давления.

BO: Расскажите всем, почему мы сейчас говорим об электричестве.

TM: Ну, мы пытались подумать о технических темах для обсуждения, и Рубен сказал: «Есть ли что-нибудь свежее в вашей голове, над чем вы работали с недавней группой стажеров?», И мы только что рассмотрели электричество. на этой неделе, и мы сосредотачиваемся на одной системе за раз, и я думаю, что из всех различных систем, которые мы рассматриваем, электрическая система, вероятно, самая запутанная и, я думаю, самая устрашающая для людей.Иногда это водопровод, иногда система отопления, вентиляции и кондиционирования воздуха, но каждый может согласиться с тем, что электричество может сбивать с толку, а может и просто пугать. Это единственная область, в которой, если вы не будете осторожны, это может вас убить, поэтому у людей есть причина немного волноваться из-за электричества.

BO: Итак, кто-нибудь из вас когда-нибудь был шокирован, вроде как сильно ударил.

TM: Я сейчас стучу по дереву. Нет, у меня был очень близкий вызов, но я не был шокирован, у меня были небольшие потрясения то тут, то там, но ничего, что могло бы бросить меня через комнату или что-то в этом роде.

РС: Да, меня никогда не шокировало, когда меня швыряли через всю комнату, но меня шокировали, болели, наверное, не меньше дюжины раз. Я имею в виду, это может вам кое-что сказать.

TM: Это многое объясняет!

РС: Я думаю, что первому было лет пять или шесть, я просто подключил лампу там, где у меня был палец на зубец, я помню, что была еще одна, где я не помню, был ли я шокирован или нет, но Я люблю бездельничать, а мой отец, будучи плотником, всегда имел гараж, полный всякой всячины.Это как: о, вот и электрическая коробка, провода, вилки и все такое, и я взял одну из вилок, и я не знаю, как я узнал, как это сделать, но это была вилка, и это был удлинитель, и Я отрезал конец и зачистил провода, а затем соединил два провода друг с другом. Итак, вы просто подключили ток и нейтраль, и я соединил их проволочной гайкой, а затем я подключил ее.

TM: О боже. Ты бы сделал это, Рувим. Боже мой!

РС: Да, я просто хотел знать, что будет.Это была просто огромная вспышка. Я помню, что у меня была сажа, это было похоже на угольную вспышку, и все мои руки были покрыты черной сажей. Это до чертиков напугало меня, и я очень волновался о том, сколько неприятностей у меня будет, и мне пришлось очень хорошо вымыть руки, никому не рассказывать и возвращать все обратно. Я уверен, что мой отец такой: «Почему сработал этот автоматический выключатель?» Я много повозился.

BO: Я уверен, что вы видели свою долю странных установок в подвалах старых домов и, вероятно, в Миннеаполисе, а не в Сент-Поле, потому что мы не делаем таких странных вещей, но в основном в Миннеаполисе, я помню. однажды я вошел в комнату нашего старшего сына, и у него была тенденция разбирать вещи и зачищать задние провода там был удлинитель, который он, должно быть, хотел использовать, который он просто отклеил, он оторвал концы и зажал он в розетке и он работал нормально.У вас есть два компьютера и что-то еще подключенное к нему. Боже мой, как ни странно.

RS: С электричеством дело в том, что вы можете ошибиться, но оно все равно будет работать.

TM: Верно. Ага, страшно.

BO: А как слушатели относятся к электричеству?

TM: Что ж, некоторые из них более удобны, чем другие, я думаю, входя, это просто разные уровни опыта, но была одна тема, которая, как мне кажется, сбивает с толку людей по всем направлениям, и я даже скажу, Я все еще запутался в этом, и, составляя учебную программу, я действительно провожу много времени за чтением по этому предмету, потому что я не понимал, что это то, что я узнал.И то, о чем я говорю, — это заземление против связывания, и почему оно у нас есть, что это означает, что оно делает и в чем разница между ними.

БО: Хорошо. Можете ли вы расширить свои новые знания?

TM: Ну, отказ от ответственности, я не электрик, я просто домашний инспектор. Так что я сделаю все возможное, и я уверен, что у нас будет гораздо больше знающих людей, перечисляющих это, чем я по этой теме, и, пожалуйста, не стесняйтесь писать, дайте нам знать, в чем мы ошибаемся , как я ошибаюсь в этой области.Но я сделаю все возможное. Я думаю, что действительно интересно то, что электричество будет использовать все доступные пути, чтобы вернуться к своему источнику. И я думаю, что многие люди думают, что Земля является его источником, но это не обязательно так. Это может быть правдой, если мы говорим о молнии, но во многих других ситуациях источник означает электрическую панель, которая затем подключается обратно к трансформатору, от которого поступает электричество, а затем распределяется по вашему дому, и так просто понимание того, что электричество будет проходить по всем доступным путям, однако оно будет иметь наибольшее напряжение на пути наименьшего сопротивления, если это имеет смысл.

РС: Ага.

TM: Если есть хорошая проводимость, вы получите намного больше электричества.

RS: прямо пропорционально сопротивлению этой дорожки.

TM: Спасибо. Да, точно. Да, у нас есть связь и заземление, и они делают две разные вещи, эти две разные системы. И на самом деле заземление означает путь к земле, что означает к земле. Эти термины могут использоваться как синонимы. И зачем вам это нужно, так это то, что если есть, скажем, если молния ударит в ваш дом и есть все это электричество, оно должно куда-то уйти, и оно хочет вернуться к источнику.Для этого у вас должен быть путь на Землю, чтобы рассеять все это электричество, чтобы вы не вызывали пожары и не поджаривали все в своем доме. Но что действительно, действительно важно, так это то, что все металлические компоненты в вашем доме соединены вместе, так что если есть дополнительное электричество или паразитное электричество, такое как статическое электричество, скачок напряжения или что-то в этом роде, электричество может найти путь обратно к источнику. как электрическая панель. В электрическую панель встроены меры безопасности, чтобы защитить людей и приборы от… Людей от поражения электрическим током, а бытовых приборов — от взрыва.Итак, у нас есть автоматические выключатели или предохранители, которые сработают или перегорят, если дополнительное напряжение будет проходить по пути, которого не должно быть. Имеет ли это смысл? То, что я говорю, имеет смысл.

РС: Ага. Итак, почему у нас есть этот третий контакт на розетках? Подводит нас к заземляющей вилке, которую мы всегда называем, на самом деле не должно быть заземляющей вилкой.

TM: Этот путь заземления … Мы используем термин заземление, но на самом деле цель этого состоит в том, что есть паразитное напряжение, например, если у вас есть горячий провод в цепи, и этот провод отсоединяется, и он входит в контакт с металлом. корпуса и осветительной арматуры, вы хотите иметь заземляющий провод, чтобы рассеянное электричество имело обратный путь к источнику, обратно к панели, чтобы выключатель сработал.Если у вас нет этого заземляющего пути обратно к панели, и у вас нет выключателя, который сработает, тогда этот светильник может быть просто бесшумно под напряжением, несущим этот ток, и никто не узнает, и они могут коснуться этого светильника и кто-то может получить удар током в зависимости от того, к чему он прикасается, и от того, легкий ли это путь или нет.

БО: Это был мой вопрос. Они становятся тропой, и если они как человек — лучший путь, чем жилище, давайте просто скажем, что к жилью прикреплен провод, но он плохо зацеплен, если это лучший путь, то они потенциально могут быть шокированы. .

TM: Ага. И это было интересно. Рубен, я помню, как слушал на лекциях, которые вы проводили для агентов по недвижимости, о разнице между поражением электрическим током и электрошоком. Это было что-то новое для меня. Я не понимал разницы. Вы хотите это объяснить?

RS: Конечно. Проще говоря, вы никогда не сможете кому-то сказать, что вас ударило током из-за того, что вы умерли. [смех] Вот и все. Если вы скажете, что меня ударило током, вам не нужно их исправлять.Вы имеете в виду, что вы были в шоке. Вот что это действительно значит. Шок, ты не умрешь. Вот и все, просто и понятно. Полагаю, может быть исключение, если тебя реанимируют.

TM: В этом примере, например, одно место, которое мы всегда проверяем, — это убедиться, что светильники заземлены, находится сверху, как раковины, например, в ванной или на кухне.

РС: Совершенно верно.

TM: Потому что, Рувим, объясни, почему это так важно.

РС: Что ж, если у вас случайно произошло замыкание одного из проводов с корпусом этого металлического приспособления, это именно то, что вы сказали, Тесс.Он был бы тихо возбужден. А если вы стоите на кухне, у вас деревянные полы, на вас обувь, носки и все такое, и вы дотронетесь до этого находящегося под напряжением приспособления, это вызовет у вас шок. Ты почувствуешь это, будет больно. Но если вы подумаете о том, куда идет этот поток, он пройдет через ваше тело, а затем через носки, обувь, деревянный пол и все остальное в доме. Путешествовать по всем этим вещам нелегко.Все это довольно хорошие изоляторы, и даже несмотря на это, вы все равно получите болезненный шок, но этого недостаточно, чтобы вас убить.

RS: Тебя не ударит током. Но допустим, вы стоите у кухонной раковины, касаетесь того же светильника и одновременно держите металлический кран. Ну а какой там путь? Давай подумаем. Ваш металлический кран подключается к металлическим трубам, и они соединяются напрямую, а те подключаются непосредственно к электрической панели.Итак, у них есть очень хороший путь обратно на землю, и если вы коснетесь того же света, вы, вероятно, получите удар током. Традиционная проводка на 120 вольт — это очень смертельный ток. Люди говорят, что 240 очень смертоносны, но это не более смертоносно, чем 120. 120 очень разрушительно для человеческого сердца. Вот почему гораздо опаснее иметь незаземленную арматуру рядом с сантехникой. И особенно если у вас мокрые руки, это делает его еще лучшим проводником.

БО: Могу я задать этот вопрос.Вы упомянули конкретную вещь в этом объяснении, Рувим. Вы сказали, что металлическая труба будет скреплена. Что, если он не связан… Что ж, ток наверняка уйдет на землю. В конце концов, возможно, он подключится к земле, то есть под домом или что-то в этом роде. Может, он не возвращается на панель, а просто уходит на Землю. Это более опасная ситуация, чем отправить его обратно в панель?

TM: Да. Извини, Рувим. Я сейчас прыгну. Вы хотите, чтобы это электричество вернулось к току и замкнуло цепь, чтобы автоматический выключатель мог сработать и выполнить свою работу, чтобы вас не ударило током.

РС: В ситуации, которую вы описываете, Билл, если она не была должным образом соединена и кто-то случайно натолкнул находящийся под напряжением провод на этот металлический трубопровод, вы могли бы незаметно подать напряжение на все металлические приспособления в вашем доме. Все ваши краны, все это может быть под напряжением, что было бы чрезвычайно опасно. Мы не можем этого допустить. И чтобы этого не произошло, вы подключаете его к своей панели. Так что, если горячий провод касается его, есть такой хороший обратный путь, который может перегрузить автоматический выключатель.В этом вся идея.

BO: Он появляется мгновенно, и, надеюсь, это мгновение — достаточно короткий промежуток времени, чтобы вы не выдержали достаточного шока, чтобы…

TM: Вы будете потрясены, но не получите удара током. Итак, соединение … Я имею в виду, важность соединения заключается в том, чтобы все эти металлические компоненты в вашем доме, которые могут проводить ток, переносили этот ток обратно на панель, чтобы вы не могли получить электрический ток в случае короткого замыкания. или с этим контактировал провод.Итак, наши металлические водопроводные трубы, металлические газовые трубы… Телефонная служба, телефонные линии, все эти вещи, устройства для смягчения воды, в любое время, когда есть металлические компоненты. Их нужно связать.

RS: Если вам нужен пример того, как это выглядит, очень распространенный пример: вы спускаетесь к своему водомеру в подвале, где бы ни было отключено ваше основное водоснабжение, кто-то должен иметь возможность снять этот водомер. и у вас все еще будет весь ваш металлический водопровод, при условии, что у вас старый дом, в новых домах у нас много пластиковых труб, но в старых домах у вас много металлических водопроводов, вам следует могут удалить этот счетчик и все еще подключить все, и они делают это, протягивая провод от одной стороны счетчика к другой, и они получили эти большие металлические зажимы, а затем убедились, что все они имеют одинаковый электрический потенциал.И поэтому мы это делаем.

TM: Перемычки — другое название для этого, вы часто слышите…

РС: Да, именно так.

BO: Неужели новый дом менее опасен, потому что в водопроводной системе меньше металла?

TM: Хороший вопрос, Билл, я думаю, вам не нужно беспокоиться о том, что ваш водопровод будет бесшумно запитан, возможно, если он наберется.

BO: Но если вода, которая была в этих трубах, контактировала с электричеством, это потенциально могло быть.

TM: Да, потенциально.

BO: Я задаю вопросы. Вид смотрю своими бровями.

TM: Я как раз подумал, есть еще кое-что. Подумайте о воздуховодах в домах, они все металлические, и на самом деле, у нас тоже есть инспектор, мы не будем упоминать имена, но именно это произошло там, где было, не было ли провода, который закоротил и не вошел контакт с металлическими воздуховодами в подвале? И это бесшумно возбудило его, потому что он не был связан, наш инспектор прошел через воздуховод и получил действительно хороший ток, не так ли?

РС: Да, это случилось дважды, я думаю, это случилось однажды, когда он проводил первичный осмотр дома и обнаружил, что с этим возникла проблема, а затем … И он прикоснулся к нему, и у него появилось небольшое покалывание, он типа: «Здесь проблема», а затем, когда он вернулся, я не могу вспомнить все детали, но каким-то образом он случайно прикоснулся к нему или намеренно коснулся его, и на этот раз у него были носки.

TM: Вместо обуви?

РС: Вместо его туфель и, знаете ли, жарким летним днем ​​или чем-то еще, у вас могут быть потные носки, вы стоите на бетонном полу, внезапно тот же шок был совсем другим, потому что у него был очень хороший путь обратно на землю. Вот это да. И это был неприятный шок, все зависит от того, к чему еще вы прикасаетесь, что влияет на серьезность вашего шока, и живете вы или нет … Это подводит нас к устройствам GFCI, прерывателям цепи замыкания на землю, для которых они были, Думаю, почти 50 лет, может, даже старше.

TM: Да, с 70-х, верно.

RS: Да, и это те устройства, что это розетка с кнопкой тестирования и кнопкой сброса, вся идея состоит в том, чтобы уберечь людей от поражения электрическим током, устройства безопасности жизни и те, кто чувствует, когда ток не идет обратно к панели через провод, если он берет другой путь, например, используя здание или вас, что бы это ни было, они чувствуют, что есть утечка тока, и они отключают его, и это не значит, что вы не будьте шокированы, вы все равно будете шокированы.Это то, что нужно, чтобы эти вещи сработали, но, надеюсь, он отключит эту цепь до того, как вас ударит ток. А какой там порог Тесса?

TM: О боже…

RS: Сейчас я тебя тестирую.

TM: Понятия не имею. Хотел бы я ответить на этот вопрос и, вероятно, смогу ответить, но я не могу [смеется] ..

РС: Я думал, что это… Не то чтобы число действительно имело значение, но я подумал, что это где-то 05 миллиампер или что-то в этом роде.

TM: Ладно, это действительно деликатно.

РС: И я не могу вспомнить, где я это видел, я думал, что это где-то в учебном материале, который вы собрали, но мне показалось интересным, что существуют разные пороги поражения электрическим током для мужчин и женщин …

TM: О да, это было интересно, я знаю, о чем вы говорите, Рубен, и пока я проводил свое исследование, я наткнулся на кое-что в Интернете от Майка Холта. Да, существуют разные пределы для мужчин и женщин по этому порогу поражения электрическим током, но на самом деле это произошло из исследования, которое проводилось много лет назад, я не знаю точного года, но до 1950-х годов, и, по-видимому, у них была куча мужчин в одной комнате и подключили их и, по сути, устроили им небольшие потрясения и усилили их, пока они не могли больше за что-то держаться, и им пришлось отпустить, и они измерили этот порог, и они сделали то же самое с женщинами, но что было интересно, поскольку он говорил в этом исследовании, так это то, что предел для мужчин был выше, вероятно, из-за давления со стороны сверстников из-за того, что они могли держаться дольше, потому что все мужчины стоят там, наблюдая за вами, и они будут смеяться над тобой, если ты отпустишь, по сравнению с женщинами, были типа: «Это больно, я отпущу.«И никакого давления не было.

РС: Ага, это… Ладно, это мусор.

TM: Так что да, я имею в виду… Да, воспринимайте это с недоверием. Если бы мы повторили это исследование сегодня, я уверен, что оно будет очень похоже на всех людях.

РС: Это напоминает мне, что Разрушители мифов сделали кое-что, чтобы выяснить, кто лучше переносит боль, мужчины или женщины, и проведенное ими исследование заключалось в том, что люди держали руки в ведре с ледяной водой и смотрели, как долго они смогут это делать. и это были женщины … У женщин был гораздо более высокий болевой порог, я нашел это интересным.Я попробовал это, просто чтобы посмотреть, насколько хорошо я могу справиться, и я мог … Как будто несколько секунд все меня побили, и я подумал … И я подумал, что у меня довольно высокий болевой порог, но потом я подумал, что хорошо, я были обморожения в прошлом, которые тоже могут иметь значение, так кто знает? Как будто существует так много переменных.

TM: Да, ну, я думаю, что есть какая-то биология за тем, что у женщин болевой порог выше, чем у мужчин, очевидно, чтобы помочь нам …

BO: Я думаю, что это решалось на протяжении сотен лет … Да, из-за родов, но я имею в виду, что я знаю некоторых людей в медицинской индустрии, они имеют дело с мужчинами и смеются, потому что они там женщины, они смеются, потому что он был таким слабаком по поводу боли, а мы переживаем роды, и это просто… Это часть нашей повседневной жизни.

РС: Моя жена медсестра скорой помощи, и она говорит то же самое, мужчины — худшие.

BO: Они хуже, потому что они пытаются перехитрить своих приятелей или перехитрить своих приятелей, но если более умный вид сначала уронит электрический провод, я имею в виду … Я могу выдержать это дольше, чем вы. Вы выигрываете за то, что являетесь самым большим болваном.

TM: Вернуться к GFCI. Итак, я просто хотел сказать, Рувим, вы говорили о розетках, на которых есть кнопка тестового сброса. Но для многих домовладельцев, для которых мы проводим проверки, есть другие способы защиты цепей с помощью GFCI, а не только розетки с кнопкой тестового сброса, верно? Поговорим об этих других методах.

RS: Ну, вы могли бы … Это то, что обычно бывает на кухнях, это то место, где у вас будет одна или две розетки, которые являются выходами GFCI. А затем вы подключаете все остальные розетки к ним, чтобы у вас был эквивалентный уровень защиты во всех этих розетках. Но на самом деле это не торговые точки GFCI. Чтобы убедиться в этом, большинство домашних инспекторов носят с собой эти дешевые маленькие тестеры за 70 долларов, вставляют их в розетку, вы нажимаете кнопку сверху, это тестер GFCI, и он удаленно отключит эту розетку.Таким образом, это способ проверить, что розетка подключена ниже по потоку от розетки GFCI. Он защищен GFCI, мы называем это… Другой способ сделать это — использовать прерыватель GFCI. По тому же принципу выключатель защищает все в цепи. Однако, если у вас более старый дом, и у вас есть куча двухконтактных розеток по всему дому, и вы, конечно, хотите модернизировать их до трехконтактных розеток, лучший способ сделать это — проложить провод от панели по всей длине. путь к розетке. Или, если у вас есть металлический кабелепровод, который может служить хорошим проводником, вы можете положиться на него, и у вас действительно есть хороший путь обратно.Но если это недоступно, на самом деле приемлемо просто иметь защиту GFCI для этой розетки. Можно установить трехконтактную розетку. Этот третий контакт ни к чему не подключен, и это все еще приемлемо. Вам просто нужно убедиться, что он защищен GFCI, так что это своего рода способ обойтись без реальной работы.

RS: Единственное предостережение: если я, как домашний инспектор, подойду к этой розетке, я воткну в нее свой тестер, он скажет мне, что розетка не заземлена.Я могу понять это. Затем, если я нажму кнопку тестирования GFCI, он не отключит этот удаленный GFCI, потому что все, что он делает, это касается нейтрали и проводов цепи заземления вместе. И это то, что запускает его удаленно. Если у вас нет заземляющего провода, они не смогут отключить это устройство удаленно. Таким образом, домашний инспектор может неправильно сказать: «Он не защищен GFCI. Это дефект, это опасность, исправьте «. На самом деле это не так. И в таких случаях единственный способ, которым домашний инспектор узнает это наверняка, — это отследить этот выход GFCI, и кто знает, где он будет.Но вам нужно отследить его, нажать там кнопку тестирования, а затем вернуться и снова проверить розетку, чтобы убедиться, что питание отключено. Так что это своего рода заноза в заднице.

BO: Разбирали ли вы GFCI на части, чтобы увидеть, каков фактический механизм внутри этой розетки?

РС: Нет, но я смотрел картинки и схемы. Если я правильно помню, это просто что-то … Я думаю, что это маленький магнит или что-то в этом роде … Нет, Билл, я понятия не имею, что …

BO: Я удивлен, что вы все разбираете.Хорошо, я хотел спросить вас, взяли ли вы этот дешевый тестер розеток или недорогую розетку, чтобы посмотреть, что заставляет это происходить или что делает…

TM: Я чувствую предстоящий видеоблог…

РС: О нет, у меня есть фотографии. Я покажу вам, что я умею тянуть … Да, я сделал это.

TM: Итак, в чем же тогда разница, Рувим, между AFCI и GFCI?

RS: Что ж, AFCI предназначены для предотвращения пожаров, вот и все. Замыкание на землю предохраняет людей от поражения электрическим током, дуговое замыкание предотвращает возгорания.Он будет чувствовать, когда у вас есть ток с такой неправильной сигнатурой, будет ли он изгибаться или светиться, вызывая сильный нагрев провода. Внутри выключателя есть черная магия, которая это чувствует и предотвращает пожары. Насколько я знаю.

TM: Так, например, если кто-то повесит картину на стене, а гвоздь прикусит провод, этот выключатель почувствует некоторую утечку тока и отключит выключатель …

РС: Верно, верно. И я имею в виду, если у вас только что произошло полное короткое замыкание, когда горячий провод и нейтральный провод просто соприкоснулись друг с другом, любой старый прерыватель мгновенно перегрузится и сработает.Но именно здесь он немного касается, это своего рода соединение с высоким сопротивлением, которого недостаточно, чтобы перегрузить выключатель, но достаточно, чтобы что-то действительно нагрелось и загорелось. Вот тут и пригодятся автоматические выключатели дугового замыкания.

TM: Так являются ли дугогасительные выключатели приемлемой мерой безопасности, когда у вас есть дом с трубчатой ​​проводкой? Потому что у нас здесь, в городах-побратимах, много трубчатой ​​проводки.

РС: Я бы обратился в страховую компанию и сказал: «Эй, у вас проблема с этим домом, а что, если у нас есть дугогасительные выключатели?» Я никогда об этом не спрашивал, но уверен, что ответ будет: «Что у тебя есть? Да ладно, плевать.«А что касается реальной безопасности, мы знаем, что в проводке с ручкой и трубкой нет ничего опасного по своей сути. Я имею в виду, что с проводом все в порядке, если он все правильно установлен, никто с ним не тронулся, и он не был поврежден. Но если он был поврежден, и люди испортили его, это как … Меня не волнует, была ли у вас дуга, это не оправдание для всех этих других дефектов. Так что наши дуговые замыкания наверняка сделают его более безопасным. Я не говорю, что нельзя добавлять дуговые замыкания, но это не обезопасит небезопасную ситуацию.

BO: Тесса, когда все ушли в ваш класс на тот день, такое глубокое погружение в электричество… Чувствовали ли они себя довольно уверенно?

TM: Хотел бы я так сказать. Знаете, на данный момент мы охватываем множество вопросов, когда сосредотачиваемся на одной системе и покрываем все за один день. Чтобы они могли выйти в поле и увидеть все это с нашим полевым тренером Нилом. Я думаю, что у некоторых людей, вероятно, было немного больше опыта, чем у других, только с электрическими системами.Но верно одно: я думаю, что сама идея заземления и связи была чем-то, что даже если они думали, что понимают это, как только мы как бы поговорили об этом, они поняли: «О, может быть, я действительно этого не понимал».

БО: Это то же самое, что я почувствовал, когда взял в руки книгу, величайшую книгу всех времен, когда вы хотите узнать об электричестве за короткое время…

TM: Осмотр существующих жилищ…

БО: Да. Электротехнические обследования существующих жилищ. Это увлекательная книга.Я имею ввиду технический. И ты должен принимать это очень маленькими кусочками, или, по крайней мере, я должен был, но … Фантастическая книга.

TM: Да, конечно. Одна вещь, которая осталась до сих пор, я не знаю, смогу ли я это очень хорошо объяснить, Рувим, я ставлю тебя в затруднительное положение, но … Итак, на вашем стандартном 120, 240-вольтовом питании дома, вы » у вас будет три провода, а у вас будет два контакта и нейтраль, не так ли?

РС: Я пока с вами, я понимаю, да.

TM: Да. Часть процесса проверки заключается в том, что, если у нас есть подвесное обслуживание дома, мы проверяем, что эти провода в порядке, и мачта в порядке, и есть петля отвода капель, и у нас есть изоляция на зажимах, где у нас есть переход от части этой линии, принадлежащей коммунальным предприятиям, к мачте и части домовладельца.Почему два горячих провода должны иметь изоляцию над зажимами, но нейтральный провод не нуждается в том, чтобы, если нейтральные провода могут передавать ток обратно к трансформатору в этой ситуации, они могут проводить ток.

РС: Да, нейтральный провод обязательно будет пропускать ток … Я имею в виду, что единственный раз, когда нейтральный провод не имеет тока, это когда у вас одинаковая нагрузка на два незаземленных или двух горячих проводника, или у вас есть нулевая нагрузка на этих двоих. Каждый раз, когда возникает какой-либо дисбаланс, который нейтралитет улавливает, улавливает остальную часть, можно с уверенностью сказать, что дисбаланс наблюдается почти в 100% случаев.Так что к этому всегда можно вернуться. Но если бы вы просто протянули руку и коснулись этой голой нейтрали, вы не испытаете шока, потому что у нее такой же потенциал, как у земли, и она заземлена.

TM: Я просто обрабатываю это.

BO: Тесса смотрит в окно с очень задумчивым выражением лица.

TM: Хорошо, и это имеет смысл, потому что, когда вы говорите «заземлено», эта воздушная связь идет в главную панель, тогда у нас есть заземляющий электропровод, который представляет собой неизолированный металлический провод, идущий от панели к земле, в основном, и это связано либо с арматурой, проходящей через фундамент, либо с металлическими водопроводными трубами или металлическими стержнями за пределами дома, либо, скорее всего, с двумя из этих вариантов.Вы говорите, что это путь обратно на землю. Вот почему у него такой же потенциал, как у земли?

РС: Верно, верно.

TM: Из-за всей этой связи?

РС: Я имею в виду, что горячие провода опасны для нас только потому, что нейтральный провод подключен к земле, и поэтому мы всегда как бы замыкаем эту цепь. Если бы мы этого не сделали, то вы действительно могли бы коснуться горячего провода и не испытали бы шока.

TM: Хорошо. Ага. Видите ли, электричество сбивает с толку.[смех]

РС: Да, да. Одна вещь, которая пугает, и мы обнаружили это на нескольких домашних осмотрах, — это где у вас отключен, сломан или перерезан нейтральный провод. Как бы вы ни хотели это сказать, это не замыкает цепь. Мы обнаружили это на нескольких домах. И в этом случае, если вы возьмете один конец нейтрали в одну руку, а другой — в другую, вы получите удар током. Так что это было бы опасно. Если вы находитесь в доме, и у вас есть некоторые из ваших фонарей, которые мерцают, и они становятся действительно яркими или очень тусклыми, и вы видите все эти сумасшедшие вещи в своем доме, есть хороший шанс, что вы Возникла проблема с нейтральным проводом.Либо он поврежден, либо полностью перерезан, потому что вся эта цепь будет завершена с этими двумя горячими точками, это все, что нужно, чтобы вернуться в схему. Это страшная ситуация.

БО: Это не привидения?

РС: Может быть, я не говорю, что это не так. Но скорее всего проблема с вашим нейтралом.

TM: Итак, теперь вопрос к вам, нужно ли приклеивать металлический сайдинг?

RS: Я думаю, это зависит от того, в какой части страны вы находитесь.

TM: Вообще-то, я помню инспекцию, которую я проводил некоторое время назад, когда там проводился надземный сервис, мачта находилась сбоку от дома, а горячие провода действительно проходили за сайдингом. Они перебрались через него, и это был металлический сайдинг, и я имею в виду, просто подумайте об опасностях этого, если сайдинг повредит проводку, и тогда вы получите контакт этих горячих проводов. Я имею в виду, что это могло бы зарядить энергией весь дом, верно?

РС: Да, я знаю, что прошел курс домашнего инспектора, больше похожий на национальный уровень, и они говорили о важности крепления вашего металлического сайдинга, и я никогда в жизни не видел, чтобы это делалось.Я никогда не слышал, чтобы кто-нибудь в Миннесоте настаивал на этом. То есть, если бы это было сделано, я не знаю, как бы это выглядело.

TM: Я просто пытался это вообразить. Вам, вероятно, понадобится настоящий голый металлический провод, подключенный ко всем различным компонентам, которые будут разделены, а затем подключены к заземлению или каким-то образом подключены обратно к панели, я не знаю, как вы это сделаете …

РС: Понятия не имею, как вы это сделали. Хороший вопрос. Без предположений.

TM: Я уверен, что есть слушатели, которые знают ответ на этот вопрос, и они могут сказать нам … Я думаю, как, вероятно, Чарльз Бьюэлл.Он, наверное, знает, правда?

РС: Я уверен.

TM: Кричите Чарльзу, если вы слушаете.

РС: Мы могли бы когда-нибудь включить его в подкаст.

TM: Надо.

РС: Надо.

BO: Было бы весело. Я не понимаю потенциал, электрический потенциал. Это для меня, я читал об этом, пытался понять это, я не могу осознать это. Назовите меня глупым или просто тупоголовым, но мне так сложно осмыслить это.

РС: Ну, это похоже на записку Билла.

[смех]

BO: Куда мы идем дальше? Я обнажил душу об электричестве. Потрясающие.

TM: Знаешь что, Билл? Мне нужно это погуглить. Вот! Итак, электрический потенциал, количество работы, необходимое для перемещения единичного заряда из опорной точки в конкретную точку против электрического поля.

RS: Хорошо, это проясняет ситуацию, спасибо.

TM: Обычно точкой отсчета является земля, хотя можно использовать любую точку, не подверженную влиянию заряда электрического поля.Да, это ясно как грязь, правда?

РС: Если бы я собирался резюмировать это, я имею в виду, я думаю, что мой школьный учитель физики, возможно, научил меня … Я думаю, это умение выполнять работу.

TM: Ого, я впечатлен. Вы помните это из школьной физики Рувима?

РС: У меня был хороший учитель физики. Он был потрясающим.

TM: Вы также помните все, что когда-либо читали или слушали.

[смех]

RS: Я забыл гораздо больше, чем когда-либо узнал.

BO: Дамы и господа, это неправда. И поэтому что бы он ни говорил, мы называем его как-то иначе, но …

TM: Можно ли сказать, что в эфире люди знают, что мы называем вас ученым?

[смеется]

РС: Меня так никто никогда не называл.

BO: Так делают только все, кто здесь работает… Ну, я не в курсе, потому что электрический потенциал, по всей видимости, сложнее, чем простое объяснение, так что.

РС: Да, и между прочим, пока я упоминал своего школьного учителя физики, я должен просто крикнуть …Рузек, вот.

TM: Вау.

РС: Вот кто это был, круто.

BO: Как вы думаете, он все еще преподает?

РС: Совершенно верно, почти наверняка. Я не знаю, чем еще он будет заниматься. Ему нравилась его работа. Ему было весело делать это.

БО: Ну, я … Единственная причина, по которой я спрашиваю, это то, что тебе 72 года и …

[смех]

TM: Надеюсь, он на пенсии.

BO: Ну, ребята, как вы себя чувствуете? Это был более технический разговор … Сегодня я вижу больше бодрости в ваших шагах, в ваших голосах.

РС: Да, конечно. Возможно, нам придется пригласить специалиста по электротехнике на наше следующее шоу, чтобы установить рекорд в некоторых из них.

TM: Да, конечно…

РС: Я думаю, мы получили как минимум 95% этого права, Тесс.

TM: Да, и если нет, мне стыдно, потому что я как раз учил этому наших учеников в понедельник, так что мои извинения. [смех]

РС: Что касается той части, которую мы должны знать, как домашние инспекторы, вы все поняли на 100% правильно.

TM: Ну вот, да.

RS: Я вполне в этом уверен.

BO: Достаточно близко, достаточно близко. 220, 221 — все, что нужно.

РС: Как бы то ни было.

[смех]

BO: Всем спасибо. Вы слушали Structure Talk, презентацию Structure Tech. Меня зовут Билл Элрих, я вместе с Тессой Марри и Рубеном Зальцманом. Большое спасибо за внимание, мы перехватим вас в следующий раз

часто задаваемых вопросов — заземление Канады

Да, если у вас есть розетки с заземлением и вам может понадобиться адаптер розетки.Подробную информацию о каждом типе розеток см. Ниже.

Обратите внимание: если вы находитесь за пределами Канады, в вашей стране может быть несколько типов розеток, поэтому прочтите эту страницу полностью.

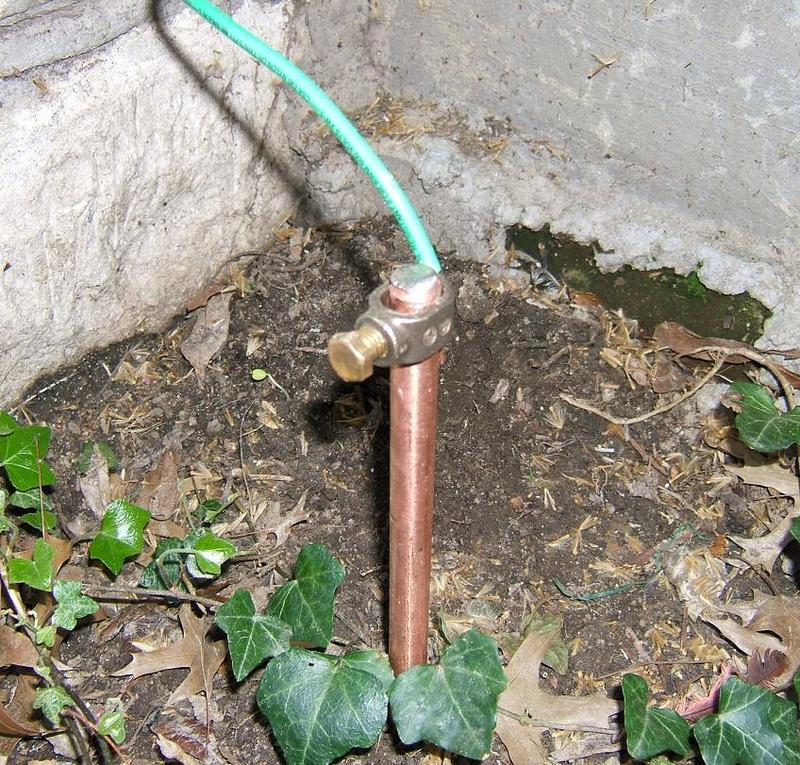

Заземляющий стержень: Самый простой способ использования заземления Earthing® в любой точке мира — это заземление заземляющего стержня Earthing®, помещенное в почву за окном или дверью. Это особенно полезно, если у вас нет розеток с заземлением.

Универсальный адаптер: Не покупайте универсальный адаптер.Некоторые универсальные адаптеры выглядят так, как будто у них есть заземление, но при проверке они не работают. Другие имеют неплотные прерывистые соединения, что сводит к минимуму преимущества, которые вы ожидаете от продуктов Earthing®. Если у вас нет заземленной розетки, вам придется использовать заземляющий стержень или попросить электрика подключить ваши электрические розетки к земле.

Напряжение: Продукты Earthing® не работают с электричеством, поэтому не имеет значения, какой электрический ток используется в вашей стране (110 или 240 вольт и т. Д.).Все соединительные кабели продукта Earthing® содержат токоограничивающий резистор 100 кОм.

НАСТЕННЫЕ РОЗЕТКИ ТИПА «B»

Используется в: США, Канаде, Мексике, Коста-Рике и некоторых частях Карибского бассейна

1. Убедитесь, что ваша розетка заземлена. Проверьте это с помощью средства проверки розеток, поставляемого в вашем заказе на Earthing.com, или с помощью простого средства проверки розеток, которое вы можете приобрести в местном магазине электроснабжения или хозяйственном магазине.
2. Шнуры, которые поставляются с продуктами Earthing®, предназначены для установки непосредственно в порт заземления (нижнее отверстие) вашей трехконтактной настенной розетки или их можно использовать с заземляющим стержнем Earthing®, помещенным в почву за окном или дверью.

Обратите внимание: розетки только с двумя отверстиями не имеют заземления. Это довольно часто встречается в старых домах. В этой ситуации вы должны использовать заземляющий стержень или попросить электрика заземлить ваши розетки.

НАСТЕННЫЕ РОЗЕТКИ ТИПА «I»

Используется в: Американском Самоа, Аргентине, Австралии, Китае, Сальвадоре, Фиджи, Гватемале, Кирибати, Науру, Новой Зеландии, Окинаве, Панаме, Папуа-Новой Гвинее, Сент-Винсенте, Таджикистане, Тонге и Уругвае

1. Убедитесь, что ваша розетка заземлена.Проверьте это с помощью простого средства проверки розеток, которое можно приобрести в местном магазине электроснабжения или хозяйственного оборудования, или приобрести средство проверки розеток Earthing® Type I. Если у вас нет заземленных розеток, вы должны использовать заземляющий стержень Earthing® или попросить электрика заземлить ваши розетки.
2. Для успешного использования продуктов Earthing® в заземленных настенных розетках типа I используйте адаптер розеток Earthing® типа I.

НАСТЕННЫЕ РОЗЕТКИ ТИПА «E / F»

Используется в: Алжире, Американском Самоа, Арубе, Австрии, Азорских островах, Балеарских островах, Боснии, Болгарии, Кабо-Верде, Чаде, Хорватии, Сальвадоре, Финляндии, Франции, Германии, Греции, Гвинее, Венгрии, Исландии, Индонезии, Италии. , Иордания, Корея, Лаос, Люксембург, Мадейра, Монако, Черногория, Мозамбик, Мьянма, Нидерланды, Нидерландские Антильские острова, Нигер, Норвегия, Португалия, Румыния, Сербия, Испания, Суринам, Швеция, Турция и Уругвай

1. Убедитесь, что ваша розетка заземлена.Проверьте это с помощью простого средства проверки розеток, которое можно приобрести в местном магазине электроснабжения или хозяйственном магазине. Если у вас нет заземленных розеток, вы должны использовать заземляющий стержень Earthing® или попросить электрика заземлить ваши розетки.
2. Для успешного использования продуктов Earthing® в заземленных настенных розетках типа F используйте адаптер розеток типа E / F (Европа).

НАСТЕННЫЕ РОЗЕТКИ ТИПА “G”

Используется в: Бахрейн, Бангладеш, Белиз, Ботсвана, Бруней, Камерун, Нормандские острова, Китай, Кипр, Доминика, Сальвадор, Гамбия, Гана, Гибралтар, Гренада, Гватемала, Гайана, Гонконг, Ирак, Ирландия, остров Мужчина, Иордания, Кения, Кувейт, Ливан, Макао, Малави, Малайзия, Мальдивы, Мальта, Маврикий, Мьянма, Нигерия, Оман, Катар, Св.Китс-Невис, Сент-Люсия, Сент-Винсент, Саудовская Аравия, Сейшельские острова, Сьерра-Леоне, Сингапур, Танзания, Уганда, Объединенные Арабские Эмираты, Великобритания, Вьетнам, Йемен, Замбия, Зимбабве

1. Убедитесь, что ваша розетка заземлена. Проверьте это с помощью простого средства проверки розеток, которое можно приобрести в местном магазине электроснабжения или хозяйственного оборудования, или приобрести средство проверки розеток Earthing® типа G. Если у вас нет заземленных розеток, вы должны использовать заземляющий стержень Earthing® или попросить электрика заземлить ваши розетки.
2. Для успешного использования продуктов Earthing® в заземленных настенных розетках типа G используйте адаптер розеток Earthing® типа G.

НАСТЕННЫЕ РОЗЕТКИ ТИПА «K»

Используется в: Бангладеш, Дании, Фарерских островах, Гренландии, Гвинее, Мадагаскаре, Мальдивах, Сент-Винсенте, Сенегале и Тунисе

1. Для заземления розетки. Проверьте это с помощью простого средства проверки розеток, которое можно приобрести в местном магазине электроснабжения или хозяйственного оборудования, или приобрести средство проверки розеток Earthing® Type K.Если у вас нет заземленных розеток, вы должны использовать заземляющий стержень Earthing® или попросить электрика заземлить ваши розетки.
2. Для успешного использования продуктов Earthing® в заземленных настенных розетках типа K используйте программу проверки розеток Earthing® типа K.

Электросистемы в доме: от старого к новому

Электричество легко принять как должное. Мы ожидаем, что он будет доступен круглосуточно и без выходных, и зависим от этого удивительного, невидимого движения электронов в бесчисленных повседневных делах.Важность электричества становится очевидной всякий раз, когда происходит отключение электроэнергии, или когда неисправность вызывает электрический ток или пожар.

Старые дома особенно подвержены проблемам с электричеством. Во-первых, они почти всегда имеют недостаточную мощность, полагаясь на службу 60 или 100 ампер, а не на службу 200 ампер, которую сегодня используют многие новые дома. Другие распространенные проблемы включают незаземленные цепи, проводку с поврежденной или отсутствующей изоляцией, а также цепи, управляемые устаревшими предохранителями, а не современными автоматическими выключателями.

Хорошая новость заключается в том, что современные электрические компоненты разработаны, протестированы и сертифицированы для обеспечения безопасной, надежной и долговечной работы. Строительные инспекторы по всей стране полагаются на одни и те же строгие и подробные стандарты для электромонтажных работ в проектах нового строительства и реконструкции, предусмотренные Национальным электротехническим кодексом.

Понимание нескольких основных терминов, связанных с электричеством, полезно при оценке любого вида электромонтажных работ в жилых помещениях.

Основные электрические термины

Ток — это поток электричества через проводник (электрический провод или любой материал, по которому может течь ток).Тип тока, подаваемого вашей электросетью: переменного тока (AC). Но для небольшого количества устройств (таких как ноутбуки, беспроводные телефоны и низковольтные фонари) требуются подключаемые адаптеры, которые преобразуют переменный ток в постоянный ток и (DC).

Электричество можно измерить несколькими способами. Мы используем ампер и (ампер или ампер) для измерения силы тока (сродни объему воды, прокачиваемой по трубе). Электроснабжение дома часто описывается максимально доступным током в амперах (например, 200 ампер). .Напряжение — это мера электрического давления — мощность, которая «прокачивает» электричество по проводнику. Если умножить ампер на вольт, получится ватт и — мера электрической мощности, приложенной к цепи.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: В отличие от других аспектов строительства и реконструкции, электромонтажные работы могут привести к опасным для жизни травмам при неправильном обращении и установке. Это может привести к сильному удару электрическим током или возгоранию. Если вы не уверены в деталях проводки, обратитесь к лицензированному электрику для выполнения электромонтажных работ.

Электропроводка в жилых помещениях: основные элементы и принцип их работы

Хороший способ понять, как работает электричество в вашем доме, — это проследить путь, по которому проходит ток, начиная с линий электропередач, которые проходят вдоль вашей улицы. Во многих домах линии электропередач входят в дом через служебную мачту, которая поднимается вверх с одной стороны дома. Но эта основная подача энергии также может проходить через подземный канал (полую трубу). Перед тем, как линии электропередач входят в дом, они проходят через коробку для счетчиков, где установлен электросчетчик для регистрации потребления энергии.Отсюда мы переходим к основным элементам, описанным ниже.

Главная сервисная панель

Эту большую металлическую коробку с откидной крышкой иногда называют коробкой выключателя или (в старых домах с цепями с предохранителями) коробкой предохранителей. Какое бы имя вы ни называли, это центр распределения всей электроэнергии, потребляемой в вашем доме. Там будет главный выключатель, который может отключить (или включить) всю мощность, поступающую от электросети, а также отдельные выключатели (автоматические выключатели; см. Ниже), которые управляют мощностью, поступающей на отдельные цепи.

Подпанель

Некоторым домам требуются дополнительные сервисные панели (так называемые субпанели), которые распределяют электричество по группе цепей. Дополнительную панель можно установить в гаражной мастерской, домике у бассейна или во флигеле, где есть освещение и электрические розетки.

Электрический кабель

Электрический кабель, который сегодня используется в большинстве жилых помещений, часто называют кабелем Romex. Этот вид неметаллического (NM) кабеля имеет гибкую пластиковую оболочку, покрывающую несколько проводов.Калибр проводов и другая информация будут напечатаны на внешней оболочке. Оболочка также может иметь цветовую маркировку для дальнейшего облегчения определения калибра и использования проволоки.

Romex, используемый в цепях освещения (белая оболочка), будет иметь обозначение NM 14-2; этот маломерный кабель подходит для цепей на 15 ампер. Кабель НМ 12-2 (желтая оболочка) применяется для розеток и цепей на 20 ампер. С любым типом Romex вы можете ожидать найти три провода внутри оболочки: оголенный провод заземления, провод, заключенный в белую изоляцию, предназначенный для использования в качестве нейтрального провода в цепи, и провод с черной изоляцией, который обычно является проводом. горячий провод.

Электрический кабель для крупных бытовых приборов (сушилки для одежды, электрические плиты, системы отопления и охлаждения) имеет различные обозначения, которые соответствуют большему сечению проводов, дополнительным проводам и специальным применениям, таким как пригодность для подземного захоронения.

В старых домах почти наверняка будет кабель в металлической оболочке, обычно называемый кабелем BX. С кабелем BX труднее работать, чем с кабелем в пластиковой оболочке, особенно когда нужно протянуть проводку через отверстия в балках или шпильках.Вот почему с годами его использование уменьшилось. Это все еще может быть хорошим вариантом при прокладке электрического кабеля в незащищенных местах (например, у стены подвала), где использование кабеля в пластиковой оболочке запрещено правилами.

Трубопровод

Электрические нормы и правила позволяют использовать кабель «BX» в металлической оболочке в некоторых открытых местах. Но сегодня более распространено установка полых труб (кабелепроводов) в этих приложениях и прокладка электрического провода внутри трубки от одной точки соединения к другой.Электропровод может быть изготовлен из стали или пластика ПВХ и включает в себя широкий спектр фитингов для подключения к сервисным панелям и монтажным коробкам.

Автоматические выключатели

Ваша сервисная панель будет содержать серию переключателей, которые управляют различными электрическими нагрузками, используемыми по всему дому. В доме среднего размера, вероятно, будет как минимум несколько цепей освещения, несколько цепей розеток (или розеток), а также цепи, управляющие основными приборами, такими как печь, сушилка для одежды, водонагреватель и т. Д.

Все автоматические выключатели можно включить вручную на сервисной панели, если вам нужно отключить электрическую цепь, над которой работают. Но эти устройства также предназначены для автоматического отключения (срабатывания) при обнаружении потенциальной угрозы безопасности. Стандартные автоматические выключатели срабатывают в ответ на чрезмерное потребление тока, которое может повредить проводку и вызвать опасность возгорания из-за перегрева.

Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), также автоматически срабатывает при обнаружении утечки тока (угроза безопасности, которая может возникнуть при намокании электрических проводов).Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), сработает в ответ на перегрузку и искры.

ПРИМЕЧАНИЕ: Начиная с 1960-х годов, блоки предохранителей были заменены электрическими системами, управляемыми автоматическими выключателями. Важно как можно скорее заменить старый блок предохранителей автоматическим выключателем — не только для соответствия нормам, но также для безопасности и удобства.

Требования к бытовому электротехническому кодексу

Требования электрического кодекса оговаривают, где используются различные типы выключателей.Например, цепи розеток в ванных комнатах, кухнях, гаражах, подвалах и других влажных (или потенциально влажных) местах нуждаются в защите от GFCI. Строительные нормы и правила во многих областях теперь требуют выключатели AFCI для других бытовых цепей, потому что их схемы обнаружения искры могут защитить от электрических пожаров.

Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превышает эти значения. Цепи освещения управляются автоматическими выключателями на 15 ампер.Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как печи и сушилки для одежды.

Освещение

Сегодня лампы накаливания, на которых мы выросли, в значительной степени были заменены люминесцентным и светодиодным (светодиодным) освещением. Легко понять почему. Лампы накаливания не могут сравниться по эффективности с люминесцентными и светодиодными лампами. Более того, лампы накаливания не работают так долго; они перегорят и потребуют замены, пока продолжают работать люминесцентные или светодиодные лампы.Трудно игнорировать преимущества экономии денег на счетах за электроэнергию и помощи в сохранении окружающей среды за счет энергосбережения.

Реконструкция старого дома обязательно потребует улучшения освещения. Следующие советы могут оказаться полезными при выполнении этих обновлений. По возможности начните с использования светодиодных ламп. При установке новых встраиваемых (также называемых банок) светильников в потолок под чердачным помещением обязательно используйте светильники с рейтингом IC (изоляционный контакт), чтобы изоляция чердака могла быть установлена ​​в непосредственном контакте с осветительным прибором.

Кроме того, обеспечьте герметичность вокруг светильников на чердаке, чтобы предотвратить потерю теплого воздуха из жилого помещения зимой. Включите диммеры в план освещения. Возможность регулировать степень освещенности (особенно в потолочных светильниках) — простой и эффективный способ изменить атмосферу жилого пространства.

Дымовая сигнализация и сигнализация C0

В новых домах должно быть установлено этих предохранительных устройств, в старых домах они также должны быть установлены. Оба сигнала тревоги громко звучат при обнаружении дыма или угарного газа.На каждом этаже дома должен быть детектор CO (угарного газа).

В каждой спальне должна быть дымовая сигнализация; Также рекомендуется установить дымовую пожарную сигнализацию вне спальной зоны. Если вы хотите добавить эту защиту в свой дом, возможно, имеет смысл купить сигнальные устройства, сочетающие в себе обе функции. И хотя эти будильники могут быть проводными, большинство домовладельцев предпочитают экономить время, устанавливая устройства с батарейным питанием. Когда батареи разряжаются, устройство автоматически подает звуковой сигнал, указывая на то, что пора заменить батареи.

Резервный источник питания

Перебои в подаче электроэнергии — это реальность для многих домовладельцев. В районах, где вероятны длительные перебои в работе, многие домовладельцы устанавливают системы резервного питания. Самая распространенная форма резервного питания — это домашний генератор, который может питать устройства напрямую или через передаточный переключатель, подключенный к главной сервисной панели вашего дома.

Генераторы

С генераторами действует правило: чем больше мощность, тем больше денег. Небольшие портативные генераторы (производящие до 2000 Вт электроэнергии; цены начинаются от 300 долларов) могут питать холодильник, ноутбук, зарядное устройство для телефона и домашнее освещение.

Мобильные устройства большего размера (от 1000 долл. США и мощностью до 7 500 Вт) могут подавать электроэнергию непосредственно на вашу сервисную панель через переключатель. Эти блоки могут поддерживать работу основных проводных устройств (водяной насос, печь, кондиционер), а также обеспечивать питание лампами и приборами, если все не включено одновременно.

Самый большой тип генератора — это стационарный блок (также известный как резервный генератор), который устанавливается на платформе вне дома. При ценах от 5000 долларов эти генераторы постоянно подключены к главной сервисной панели и включают схему, которая автоматически включает генератор при обнаружении отключения электроэнергии.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Небольшие генераторы обычно работают на бензине. Более крупные модели обычно работают на природном газе или пропане. Все модели производят окись углерода и другие опасные выбросы. Запрещается использовать переносные генераторы в помещении, а все топливо следует хранить в безопасном и надежном месте.

Фотоэлектрические системы

Использование солнечной энергии для производства электроэнергии — отличный способ сократить расходы на коммунальные услуги и одновременно помочь спасти планету. Чтобы еще больше подсластить сделку, государственные стимулы для возобновляемых источников энергии могут помочь домовладельцам компенсировать стоимость фотоэлектрической системы.Чтобы узнать, какие стимулы применяются в вашем районе, посетите Базу данных государственных стимулов для возобновляемых источников энергии.

Если солнечная ориентация благоприятна, фотоэлектрические панели могут быть установлены на крыше здания или на наземном массиве. Электроэнергия, вырабатываемая фотоэлектрической системой, может использоваться несколькими способами. Он может подключаться к вашей основной сервисной панели для обеспечения бытового электричества. Если ваша фотоэлектрическая система вырабатывает больше энергии, чем вы можете потребить, эта избыточная электроэнергия подается в вашу электрическую сеть.В штатах, где действуют законы об измерении нетто, ваша электроэнергетическая компания должна платить вам за эту избыточную мощность.

Последний вариант для вашей фотоэлектрической системы — хранить солнечную электроэнергию в резервной батарее. Это позволяет использовать солнечную электроэнергию после захода солнца. Комбинируя фотоэлектрическую систему с резервным аккумулятором, вы можете поддерживать электроснабжение при отключении электроэнергии — это альтернатива резервному питанию от генератора.

Общие электрические проблемы

Устаревшие системы

Есть веские причины сделать модернизацию электрооборудования главным приоритетом при ремонте старого дома.Опасность поражения электрическим током и возгорания возможна при использовании старой проводки с отсутствующей или поврежденной изоляцией. Двухконтактные розетки представляют опасность поражения электрическим током или поражения электрическим током из-за отсутствия защиты от заземления. Блок предохранителей не обеспечивает такой же уровень защиты, как современные автоматические выключатели.

Ошибки ремоделирования

При оценке любого более старого дома разумно обратить внимание на установленные присяжные электромонтажные работы, выполненные более ранним владельцем. Многие из этих ошибок очевидны — например, розетки в цокольном этаже без заглушек или кабель Romex, торчащий из стены.Но есть и другие небезопасные модификации, которые может определить только опытный электрик или строительный инспектор. Если вы новый владелец старого дома, будет разумным нанять профессионала, который тщательно обследует вашу электрическую систему.

Перегруженные контуры

Слишком много устройств, подключенных к одной цепи, может привести к перегреву проводки, а также к повреждению устройств в цепи. Иногда эту проблему может решить обновление до службы с более мощным усилителем. В других случаях может потребоваться просто добавить больше цепей и установить новые розетки.

Скачки напряжения

Ваша электрическая система может иногда получать высоковольтные удары в электросети, вызванные ударами молнии или неисправностью в электросети. Чтобы этот тип скачка напряжения не повредил электронные устройства, такие как компьютеры и мониторы, вы можете установить ограничитель перенапряжения на весь дом.

Почему заземление, зачем тестировать? | Fluke

Плохое заземление способствует ненужному простою, но отсутствие хорошего заземления опасно и увеличивает риск отказа оборудования.

Без эффективной системы заземления вы можете подвергнуться риску поражения электрическим током, не говоря уже о приборных ошибках, проблемах гармонических искажений, проблемах с коэффициентом мощности и множестве возможных периодически возникающих дилемм. Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они обнаружат непредусмотренные пути, которые могут затронуть людей. Эти организации предоставляют рекомендации и / или разрабатывают стандарты заземления для обеспечения безопасности.

OSHA (Управление по охране труда) »
NFPA (Национальная ассоциация противопожарной защиты)»
ANSI / ISA (Американский национальный институт стандартов и приборное общество Америки) »
TIA (Ассоциация индустрии телекоммуникаций)»
IEC (Международная электротехническая комиссия) »
CENELEC (Европейский комитет по электротехнической стандартизации)»
IEEE (Институт инженеров по электротехнике и электронике) »

Хорошее заземление — это больше, чем мера безопасности, оно также предотвращает повреждение промышленных установок и оборудования.Хорошая система заземления повысит надежность оборудования и снизит вероятность повреждения из-за молнии или токов короткого замыкания. Ежегодно на рабочих местах теряются миллиарды долларов из-за электрических пожаров. Это не учитывает связанные с этим судебные издержки и потерю личной и корпоративной производительности.

Зачем тестировать наземные системы?

Со временем коррозионные почвы с высоким содержанием влаги, высоким содержанием соли и высокими температурами могут разрушить заземляющие стержни и их соединения.Несмотря на низкие значения сопротивления заземления при первоначальной установке, эти значения могут увеличиться, если заземляющие стержни разъедены.

Тестеры заземления, такие как измеритель сопротивления заземления Fluke 1623-2 GEO и тестер заземления Fluke 1625-2 GEO, являются незаменимыми инструментами для поиска и устранения неисправностей, помогающими поддерживать время безотказной работы. С неприятными, периодически возникающими электрическими проблемами проблема может быть связана с плохим заземлением или плохим качеством электроэнергии.

Все заземления и заземляющие соединения должны проверяться не реже одного раза в год в рамках вашего обычного плана профилактического обслуживания.Во время этих плановых проверок следует исследовать увеличение сопротивления на 20%. После обнаружения проблема должна быть исправлена ​​путем замены или добавления заземляющих стержней в систему заземления.

Что такое земля и для чего она нужна?

NEC, Национальный электротехнический кодекс, статья 100 определяет заземление как «соединенное (соединяющееся) с землей или с проводящим телом, которое расширяет заземление». Когда мы говорим о заземлении, это две разные темы.

1. Заземление: намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.
2. Заземление оборудования: обеспечивает правильное заземление рабочего оборудования внутри здания.

Эти две системы заземления необходимо держать отдельно, за исключением соединения между двумя системами. Это предотвращает разность потенциалов напряжения из-за возможного пробоя при ударах молнии. Цель заземления, помимо защиты людей, растений и оборудования, заключается в обеспечении безопасного пути для рассеивания токов короткого замыкания, ударов молний, ​​статических разрядов, сигналов EMI и RFI и помех.

Что такое хорошее значение сопротивления заземления?

Существует большая путаница относительно того, что является хорошим заземлением и каким должно быть значение сопротивления заземления. В идеале заземление должно иметь нулевое сопротивление.

Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.

Согласно NEC, убедитесь, что полное сопротивление системы относительно земли меньше 25 Ом, указанного в NEC 250.56. В помещениях с чувствительным оборудованием оно должно быть 5,0 Ом или меньше.

В телекоммуникационной отрасли часто используется номинальное сопротивление 5,0 Ом или меньше для заземления и соединения. Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Статьи по теме

Заземление и соединение отдельных зданий — 5 декабря 2018 г.

Заземление и заземление требуется, за исключением хозяйственных построек, в которых имеется только одна заземленная ответвленная цепь на 120 Вольт.Электрические системы в отдельно стоящих зданиях требуют подключения и отдельной системы заземляющих электродов (GES), которая в нашем районе обычно является заземляющим электродом (заземляющим стержнем). См. Приложение с иллюстрацией проводки. Один иллюстрирует механизм подачи с 3-мя механизмами подачи проволоки, а другой — с механизмом подачи с 4-мя механизмами подачи проволоки.

Сервисные панели

При осмотре сервисной панели (главный выключатель / блок предохранителей) вам необходимо определить, что это первое отключение в системе после счетчика. Есть два общих исключения.

Первый будет в сельских системах, где счетчик и сервисная панель / разъединитель расположены на опоре, а не в доме или сарае, и на расстоянии более десяти футов друг от друга.

Секунда счетчик и внутренняя панель выключателя могут быть разделены значительным расстоянием (обычно 10 футов или более) с помощью разъединителя, расположенного непосредственно под счетчиком или рядом с ним.

Второй чаще всего встречается в дуплексах и квартирах, но также может быть результатом добавления гаража или помещения и перемещения счетчика, но не блока выключателя.В этом случае разъединитель находится возле счетчика. Убедитесь, что служебные провода к пульту дистанционного управления находятся в кабелепроводе.

Заземление и соединение для удаленных или вспомогательных панелей

В обоих вышеупомянутых случаях то, что большинство людей назвали бы главной панелью выключателя, на самом деле является «удаленной панелью» (пожалуйста, используйте удаленную панель, а не «вспомогательную панель»). Если провода, питающие удаленную панель, являются H H N G, это 4-х проводная подача, и нейтрали должны быть изолированы, а заземление отделено и прикреплено к корпусу панели.

Если это трехпроводная система подачи H H N без заземления от панели питания (включая металлический кабелепровод), то это трехпроводная система.Трехпроводная удаленная панель обрабатывается так же, как служебная панель с заземлением и нейтралью, разрешенными на нейтральной шине. (В противном случае нет заземления).

В этом случае нейтральная шина, содержащая как нейтраль, так и заземляющий провод, будет подключена к корпусу панели. Мы рекомендуем модернизировать трехпроводную систему до четырехпроводной в целях безопасности.

Для ясности, заземляющие стержни не обеспечивают защиты от замыканий на землю для выключателей. Заземление позволит подавать на землю только около 4,8 А при напряжении 120 В, и это только активирует заземляющий провод, но не отключит прерыватель.Заземляющий стержень помогает рассеивать электрические перегрузки от ударов молнии и скачков напряжения.

Требования к заземлению и соединению

Требования к заземлению и заземлению устанавливаются Национальным электротехническим кодексом. Однако существует множество различных приемлемых вариантов заземления, включая металлические водопроводные трубы, забивные заземляющие стержни, заглубленные заземляющие кольца и использование арматуры в фундаменте. Каждый метод должен быть одобрен местными должностными лицами кодекса из-за различных типов почвы и содержания влаги в стране.

До издания 2008 года Национальным электрическим кодексом разрешалось три подачи проволоки. NEC, как и все коды, постоянно меняется по мере рассмотрения новых проблем и решений. Многие муниципалитеты не принимают действующий кодекс (новый) по нескольким причинам.

Обычно орган, имеющий юрисдикцию (AJH), ждет, чтобы посмотреть, будут ли новые изменения в коде пересмотрены, удалены, изменены или общеприняты в других юрисдикциях. Это может означать, что местный AHJ может отставать от текущего цикла кодекса на три-двенадцать лет.

За некоторыми исключениями, изменения кода обычно применяются только к новым строительным работам и / или работам по реконструкции, для которых требуется разрешение.

Мы рекомендуем обсуждать любые проблемы с электричеством с квалифицированным подрядчиком по электрике. При обновлении электрической системы возникает множество вопросов. Стоимость должна быть сопоставлена ​​с возможными проблемами безопасности и полученными выгодами.

Некоторые изменения относительно недороги и могут очень сильно повлиять на безопасность и эффективность, а другие могут потребовать обширного сноса и реконструкции с незначительным, если вообще, улучшением безопасности или эффективности.

Другой вопрос, который следует рассмотреть, заключается в том, потребуется ли обновление местным должностным лицам по соблюдению кодекса (AHJ). Национальный электротехнический кодекс — это всего лишь стандарт, который может использовать каждый. Применение кода зависит от города, поселка, округа или штата, в котором вы живете.
