Вытяжка в предбаннике своими руками: как сделать своими руками, схема вытяжки для комнаты отдыха

как сделать своими руками, схема вытяжки для комнаты отдыха

Содержание:

Как устроена вентиляция в бане
Способы устройства воздухообмена
Как тип здания бани влияет на вид системы вентиляции
Особенности и тонкости проектирования вытяжки
Организация системы вентилирования в русской бане

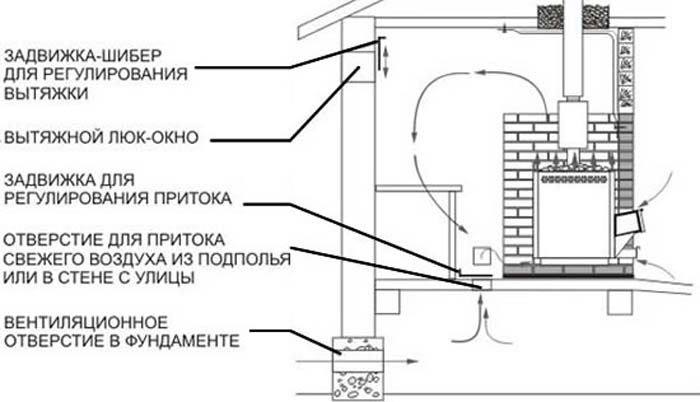

Схемы обустройства вытяжки для бани

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

• приточные;
• выводящие.

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

Тем не менее в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

• самопроизвольно;
• принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи.

Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат. В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем.

К тому же могут возникнуть сложности с поддержанием нужной температуры.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

• принцип размещения окон воздуховодов;
• размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см² на 1 кубический метр помещения.

А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

Как сделать вентиляцию в предбаннике своими руками: схема вентиляции

Вентиляция в предбаннике – гарант здорового отдыха. От того насколько правильно выполнен этот вид работ зависит качество микроклимата в бане. Получить здоровый дух и удовольствие от отдыха в помещение с затхлым запахом сырости и плесени невозможно, поэтому еще перед строительством бани важно изучить все особенности обустройства воздухообмена.

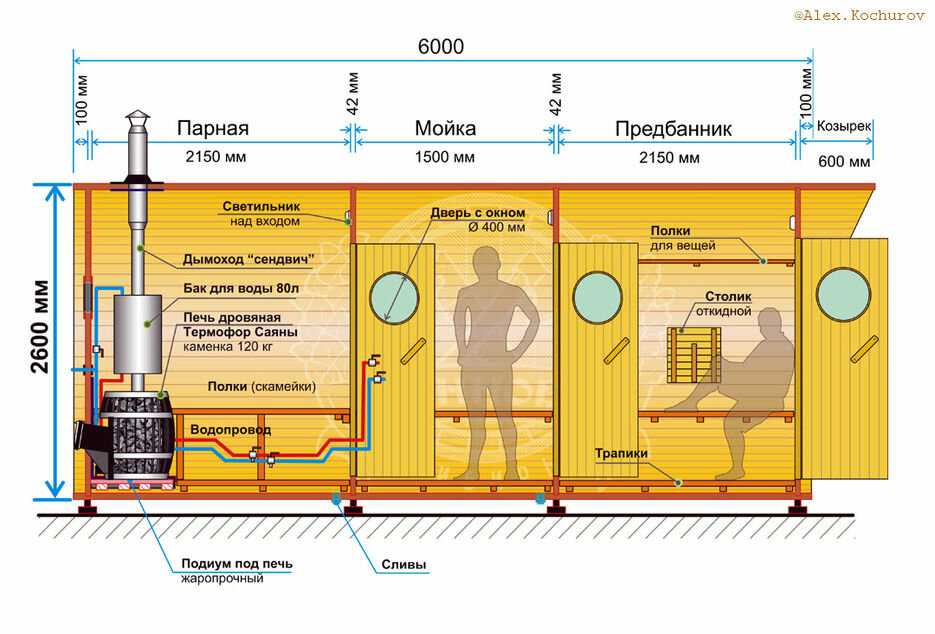

Схема устройства воздухообмена в предбаннике

Вернуться к оглавлению

Содержание материала

• 1 Предбанник — рекомендации по обустройству
• 2 Технические требования к воздухообмену в предбаннике
• 3 Обустройство вентиляции в предбаннике
• 4 Комплексный подход к проблеме конденсата
  • 4.1 Утепление пола
  • 4.2 Утепление потолка
  • 4.3 Утепление стен
  • 4.4 Отопление
• 5 Рекомендации по эксплуатации

Предбанник — рекомендации по обустройству

Строительство бани не обходится без набора основных помещений: парилка, моечная, предбанник, комната отдыха. Именно такой комплект помогает получить полноценный отдых и удовольствие от него. В целях экономии площади нередко предбанник используется как раздевалка, комната отдыха. Так как максимальное время отдыхающие будут находиться в этой комнате, то микроклимат в ней должен отвечать следующим требованиям:

• Оптимальный температурный режим. Должно быть выполнено утепление стен, пола, потолка; предусмотрена система отопления. При эксплуатации особую популярность получили бани, где тепло в предбаннике получают за счет грамотного расположения печки. Когда задняя ее стенка выходит в комнату отдыха;
• Вентиляция в бане. Приток свежего воздуха, отток отработанного должен совпадать по объему;
• Освещение обустраивается яркое. Нередко используется естественное. Для этого баню строят так, чтобы окна выходили на юг. Таким образом, солнечные лучи будут не только естественным источником освещения, но и тепла;
• Площадь предбанника рассчитывается исходя из 1,3 кв. м. на одного отдыхающего.

Согласно перечисленному списку, видна прямая зависимость микроклимата от отопления и вентиляции.

Вернуться к оглавлению

Технические требования к воздухообмену в предбаннике

При возведении бани своими руками можно в дальнейшем столкнуться с повышенной влажностью, которая, в конечном счете, приведет к появлению гнили, плесени, преждевременному разрушению здания. Причиной таких неприятностей может быть неграмотное обустройство вентиляции, отопления в бане, отсутствие или неправильное утепление стен, пола, потолка.

Таблица расчетов воздухообмена в разных помещениях бани

Перед этапом инженерных работ в предбаннике, следует учесть ряд особенностей:

1. Вентиляция должна обеспечить равный отток и приток воздуха.
2. Направление движения потока обустраивается в сторону хозяйственных помещений. В противном случае нежелательные запахи из санузла могут испортить отдых.
3. Вентиляция не препятствует прогреванию помещения.
4. Воздухообмен должен превосходить кубатуру комнаты (высота*длина*ширина) в 3 раза.
5. Вытяжное и приточное отверстие должны иметь одинаковые параметры. Расчет ведется по следующим данным: 1 куб. м. равен 24 мм. Вентиляция работает так, что проветривается не только помещение, но и одежда, мебель.
6. Продухи и отдушины не устанавливают друг напротив друга. В противном случае образуется прямой поток воздуха, другими словами, сквозняк, при этом вентиляционный эффект будет минимален.

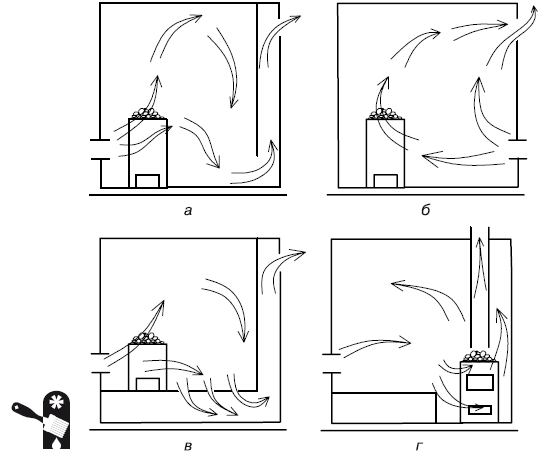

   Различные схемы размещения отдушин в предбаннике

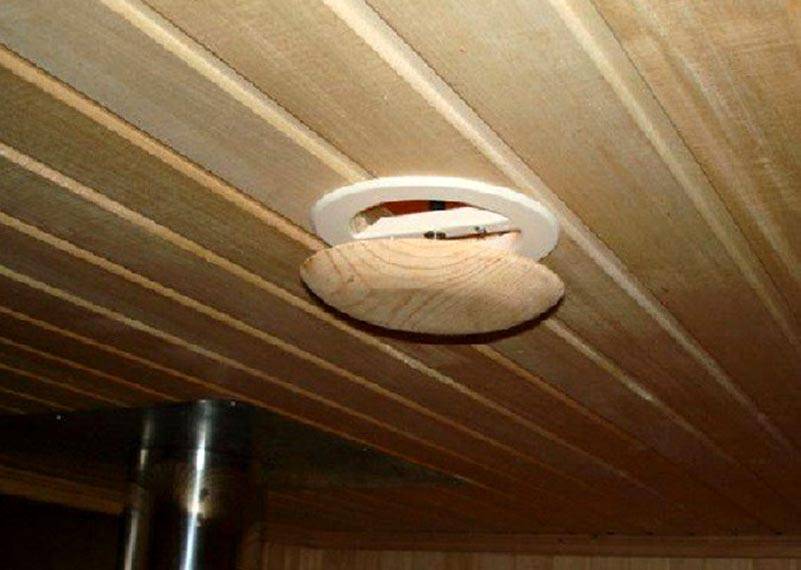

7. Вытяжка должна регулироваться, поэтому на отверстия системы ставят жалюзи или запорные механизмы.

Существует три вида вентиляции, применяемых для бани:

• Принудительная. Осуществляется с помощью электровентиляторов;
• Естественная. Основана на законах физики, где роль играет сила ветра и атмосферное давление. Принцип движения воздушных масс: теплый воздух поднимается, охлажденный опускается к полу;
• Комбинированная. Сочетание двух предыдущих видов. Такой комплекс обеспечит в короткие сроки оптимальный микроклимат во всем сооружении.

Для предбанника рекомендуется третий вариант. В видео показана система вентиляции в предбаннике.

Вернуться к оглавлению

Обустройство вентиляции в предбаннике

Занимаясь строительством бани, следует понимать, что это не только парилка, но и ряд других помещений. В целом – комплекс. Поэтому закладывается единая схема вентиляции еще в момент проектирования. Для этого следует учесть ряд моментов:

1. Определяют планировку всего комплекса. Выбирают местоположение печи. Желательно максимально близко к дверному проему. На уровне 500 мм от пола в непосредственной близости от топки вырезается сквозное отверстие соответствующего диаметра или габарита (24 мм на 1 куб. м. помещения). Этот вырез плюс открывание двери в предбанник будет осуществлять приток теплого воздуха.
2. На противоположной стене по диагонали на высоте 2 тыс. мм делается еще одно отверстие с размером равным предыдущему. Через него будет осуществляться отток отработанного воздуха. В потолке вытяжка не устанавливается, поэтому из-за повышенной влажности отводящего воздуха на конструкции кровли будет скапливаться конденсат.
3. Для поступления свежего воздуха может использоваться окно в предбаннике, или еще одна отдушина на высоте 500 мм от пола.

В зависимости от расположения комнаты отдыха вытяжка может монтироваться на стену, за которой находится деревянный хозблок. Нередко используется принудительная вентиляция, позволяющая повысить эффективность движения воздуха.

При выполнении работ по прокладке вентиляционных каналов своими руками не стоит забывать об их тепло- и пароизоляции.

Вернуться к оглавлению

Комплексный подход к проблеме конденсата

Приобретая готовую баню, можно столкнуться с проблемой конденсата в предбаннике. Если ревизия вентиляционной системы на месте показала, что все в норме, следует просмотреть качество «пирогов» стен, пола, потолка.

Чертеж размещения вентиляционных отверстий в предбаннике

Возможные сквозняки и дополнительные источники влаги, холода извне создают проблемы внутри строения. В результате такой способ решения проблемы с конденсатом, как сделать вентиляцию в предбаннике, не поможет. Потребуется целый комплекс работ по устранению такого недостатка.

Утепление пола

Идеальный вариант напольного покрытия – плитка. Она герметизирует все сквозняки из подпольного пространства, а также препятствует проникновению влаги. Для большего комфорта под ней можно проложить систему теплый пол, но это увеличит затраты на отделку и эксплуатацию. Поэтому чаще всего обустраивают деревянные покрытия. Правильный пол должен монтироваться следующими этапами:

Нередко в подпольном пространстве прокладывают часть отопительных и вентиляционных каналов. При такой схеме коммуникации утепляются и гидроизолируются.

Утепление потолка

Пожалуй, это самое слабое место в предбаннике. Именно на него максимально негативно сказывается воздействие пара.

Схема утепления потолка в предбаннике

Чем теплей потолок, тем меньше конденсата на нем будет скапливаться. Идеальный вариант наполнителя – керамзит, который заменит и утеплитель, и пароизоляцию. Но это не всегда возможно технически выполнить.

Поэтому подшивной потолок наиболее популярен:

• Набиваются направляющие бруски, прокладывается пароизоляция;
• Между деревянным профилями укладывается утеплитель (рекомендуют минвату), зашивается отражателем (фольгированной пленкой). Швы между полотнами проклеиваются металлизированным скотчем.

Важным моментом считается вентиляционный зазор между утеплителем и финишной облицовкой потолка.

Утепление стен

Выполняется по тому же принципу, что и обшивка потолка. Для кирпичной бани предполагается утепление фасада. А внутри обустройство гидроизоляции.

Схема утепления стен в предбаннике и устройства гидроизоляции

Финишным материалом для облицовки стен рекомендуется дерево. При этом его не красят, не лакируют, обрабатывают защитными составами: антисептиками и противопожарными средствами. Правильное утепление своими руками позволит значительно сократить масштаб конденсации.

Еще один важный момент для сбережения тепла и оптимизации вентиляции – это двери. Размер входной группы в предбанник рекомендуется 1800*800.

При этом обязательно утепление коробки. Дверь в парилку делают меньше, чем входную. Таким образом, снижают теплопотери в обоих помещениях.

Отопление

Резкая разница между парилкой и предбанником и является основной причиной появления конденсата. Поэтому опытные мастера стремятся создать оптимальный температурный режим в каждом помещении. Для этого печку каменку используют как источник тепла.

Вариантов несколько:

Какой способ выбрать определяется индивидуально.

Вернуться к оглавлению

Рекомендации по эксплуатации

Даже если вентиляция в предбаннике выполнена по всем правилам, не следует пренебрегать рядом процедур по предотвращению появления конденсата:

1. На момент прогревания бани, прикрывают продухи. Это позволит максимально быстро добиться желаемой температуры во всех помещениях.
2. Не оставляют долго открытой дверь в предбанник или парилку.
3. Регулируя положения затворов на вентиляционных решетках, добиваются желательного микроклимата в предбаннике.
4. После окончания водных процедур, баню просушивают и остужают с помощью быстрого проветривания (открывают окна, двери).
5. При сильном конденсате, следует протереть поверхности от излишка воды сухим полотном.

Все этим меры продлят жизнь бани и помогут сохранить здоровый микроклимат в ней.

Вариант вентиляции и вытяжки в предбаннике

Вентиляцию в предбаннике выполнить несложно, но стоит помнить, что она входит в общую систему воздуховода всей бани. Неграмотно выполненные работы на этапе строительства приведут к быстрому разрушению здания, но главное, не обеспечат здорового отдыха владельцам. Поэтому применять свой инженерный опыт для монтажа вентиляции можно в том случае, если уверены в собственных знаниях. При других вариантах лучше обратиться к профессионалам, которые на высоком уровне осуществят монтаж и дадут гарантию на свои работы.

Кухонная вытяжка «Сделай сам» — интерьер в оттенках синего

Прошлой весной я, наконец, соорудил свою собственную вытяжку, чтобы придать обновленный вид нашей кухне, которая находилась в стадии разработки с момента нашего переезда 8 лет назад. . Этот пост проведет вас через шаги, которые я сделал, чтобы вы тоже могли создать свою собственную вытяжку своими руками для своей кухни!

Если вы здесь впервые, у нас уже много лет есть микроволновая печь. Микроволновая печь, наконец, ушла в прошлое в прошлом году, и это казалось подходящей возможностью переместить микроволновую печь в нашу кладовую.

ДО: ДО кухонной плиты

Итак, мы наняли электрика, чтобы подключить розетку в кладовой, купили более компактную микроволновую печь, и я принялся за вытяжку. Мне потребовалось несколько недель, чтобы закончить, так как я одновременно работал над переделкой нашей ванной комнаты. Это определенно НЕ сложный проект «сделай сам» — я настоятельно рекомендую его, тем более что он потенциально может сэкономить несколько сотен по сравнению с наймом кого-то другого для создания индивидуальной вытяжки.

Шаг 1: Сборка и установка рамы 2×4 для верхней части вытяжки

Сначала я нашел шпильки на стене, чтобы знать, куда вкручивать длинные винты. Затем я сначала построил прямоугольную раму из 2×4 в гараже, длина которой составляла 2-26 1/2″ 2×4 между 2-12-дюймовыми концевыми частями (я предварительно просверлил отверстия для концевых частей, чтобы я мог использовать длинные винты и не беспокоиться о расщеплении дров).

После того, как моя рама для столешницы была собрана, я расположил ее по центру между шкафами и вкрутил в шпильки винты длиной 3 1/2″.

Шаг 2: Сборка рамы для основания вытяжки

Я решил построить раму, когда устанавливал каждую деталь основания вытяжки, потому что тогда мне не пришлось бы беспокоиться об использовании длинные винты, и я мог немного лучше контролировать позиционирование. Я использовал 2×4 шириной 29 1/2″ и надежно прикрепил его к шпилькам на высоте, которую я хотел, чтобы была моя вытяжка, оставив ~1/4″ (чуть больше) пространства с обеих сторон. Это выдержит вес всей вытяжки, поэтому важно, чтобы они были надежно закреплены.

Высота вашей вытяжки зависит от личных предпочтений, но я выбрал примерно 30 дюймов от высоты прилавка.

Я рекомендую не полагаться на размеры, которые я предоставляю, а вместо этого измерить ширину между шкафами и вычесть примерно 3/4″, чтобы вы могли легко вставить 1/4″ фанеру с обеих сторон — таким образом вы получите нужную посадку. точно соответствует вашему пространству (хотя расстояние должно быть довольно стандартным). Я делюсь размерами только для того, чтобы вы знали, сколько материала вам понадобится.

То, насколько далеко выступает капот, также является личным предпочтением, но я хотел, чтобы он выступал примерно на 19 дюймов со всей окончательной отделкой. Это означало, что весь мой кадр 2×4 должен был иметь глубину 17 1/2″ и .

Мне также нужно было убедиться, что мои размеры рамы подходят к реальной вытяжке, чтобы ее можно было вставить и прикрепить. В документах на нашу вытяжку требовалось отверстие размером 26 1/2″ x 10 3/4″.

Сначала я просверлил карманные отверстия 1 1/2″ на одном конце 2-13 3/4″ длины 2×4 (со стороны рамы). Затем я прикрепил эти два 2×4 к концам 26 1/2″ длинной 2×4 (передняя часть рамы) с помощью 2 1/2″ длинных винтов. Я прикрепил другие концы боковых сторон 2×4 (концы с винтами с карманными отверстиями) к распорным блокам 2×4 длиной 2-8 дюймов. Еще 26 1/2″ длиной 2×4 были прикреплены к проставкам блоков (между сторонами) ПОСЛЕ того, как я прикрепил прокладки к доске, которая прикреплена к стойке.

Затем я прикрепил переднюю часть 2×4 длиной 29 1/2″ к передней части рамы, так что моя общая глубина равнялась 17 1/2″. Это также помогло разместить вытяжку более сбалансированно (не слишком близко к передней части по сравнению с задней).

Вот как это выглядело снизу:

Шаг 3: соедините верхнюю и нижнюю рамы

между частями задней рамы, просверленными в шпильки. Это измерение, которое будет варьироваться в зависимости от того, насколько высоки ваши потолки. У меня получилось около 24 дюймов в длину, и я прикрепил их винтами с потайными отверстиями.

• (На этом рисунке показана нижняя часть рамы, к которой еще не прикреплена передняя часть 2×4)

После того, как передняя часть 2×4 была прикреплена, я обрезал передние соединительные части 1×4 (угловой разрез торцовочной пилой) с обоих концов, чтобы они подходили заподлицо, затем я прикрепил их винтами с карманными отверстиями снизу и обычными 2-дюймовыми винтами сверху.

К этому моменту я был готов прикрепить 1/4-дюймовые кусочки фанеры с каждой стороны. Придать правильную форму было несложно, я просто вставил большую прямоугольную деталь и обвел карандашом контур того места, где мне нужно было вырезать, затем я вырезал его лобзиком и прикрепил их 1-дюймовыми шурупами для гипсокартона. .

Я знал, что винты будут закрыты накладкой, и хотел, чтобы это было более надежно, чем просто гвоздезабивной инструмент. Частично причина заключалась в том, что у меня внутри шкафов есть винты, которые ввинчиваются в вытяжку, и винты предотвратят выпадение фанеры при прикреплении внутренних винтов шкафа.

Шаг 4: Сухая установка вентиляционного отверстия вытяжки

Сухая установка вентиляционного отверстия вытяжки важна на этом этапе, потому что, если необходимо внести некоторые коррективы, вы можете сделать это без повторной более утомительной отделочной работы.

Также самое время добавить дополнительную плитку к раме и залить раствором.

Шаг 5. Покройте нижнюю часть фанерой

Чтобы покрыть нижнюю часть нижней рамы (чтобы не было видимых 2x4s), я тщательно измерил прямоугольник, который мне нужен (30″ x 17 1/2″). , и пространство для вставки (10 3/4″ x 26 1/2″) и вырежьте его из 1/4″ куска фанеры с помощью электролобзика. Я прикрепил его с помощью клея и гвоздей, затем заполнил отверстия для гвоздей и нанес 3 слоя белой краски (1 слой грунтовки и 2 слоя полуглянцевой внутренней краски).

После того, как отделка высохла, я переустановил вентиляцию вытяжки навсегда.

Шаг 6: Установите лицевую и верхнюю часть вытяжки из фанеры, нижнюю обшивку

Используя фанеру 1/4″, вырежьте прямоугольник, необходимый для покрытия лицевой стороны вытяжки , от верхнего края передней части 2×4 до потолок (закрывает верхнюю часть каркаса 2х4). Прикрепите его с помощью гвоздезабивателя к боковым соединительным деталям и верхней части 2×4.

Затем, используя грунтовку 1×4, обрежьте верхнюю часть у потолка и используйте грунтовку 1×6 для нижней части вытяжки. Я использовал соединение под углом для нижней части (потому что оно было бы близко к уровню глаз, и я хотел, чтобы соединение было максимально бесшовным) и соединение встык вверху.

Шаг 7: Добавьте окончательные детали отделки

Используя грунтовку 1×2, я добавил внутреннюю отделку вокруг вентиляционного отверстия, затем использовал шпаклевку для дерева и герметик, чтобы заполнить швы.

Затем я использовал деревянные решетчатые планки и добавил отделку вдоль каждого угла (закрывая винты), а также на лицевой стороне вытяжки, чтобы придать ей ремесленнический вид. Я также добавил деревянную накладку вдоль верхнего края 1×6 и нижнего края 1×4. Я закончил тем, что добавил решетчатые полосы после лепки из дерева.

Вот как это выглядело до шпаклевки, герметика и краски:

Шаг 8: Грунтовка и покраска

Используя высококачественную грунтовку (я использую KILZ), загрунтуйте всю натуральную древесину. Это важно, потому что со временем натуральная древесина будет выщелачивать дубильные вещества через обычные краски + грунтовки и вызывать пожелтение. После того, как все было загрунтовано, покрасьте двумя слоями краски, соответствующей вашим шкафам (я использовал BM Advance в цвете Satin-Bright White со склада).

Я заклеил вентиляционную решетку и покрасил нижние части отделки. Нам нравится этот вытяжной колпак — светодиодные фонари очень яркие, он имеет 3 разные скорости для вентиляционного отверстия и отлично справляется со своей задачей. Единственная сложность заключается в том, что когда вы вынимаете эти панели, чтобы почистить их (очень легко снять), металлические края порежут вам пальцы, если вы не будете очень осторожны. Этот мы получили от Amazon, потому что это был средний ценовой диапазон мощности всасывания воздуха, и у него были отличные отзывы. Это вставка вытяжного шкафа MCBON 30 ″ с трансформируемым воздуховодом / без воздуховода с 600 куб. Фунтами в минуту из нержавеющей стали. (партнерская ссылка)

Шаг 9: Просверлите вентиляционные отверстия вверху у стены

ЭТО ВАЖНЫЙ ШАГ, ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ ВЕРСИИ БЕЗ ВОЗДУХОВОДА! Отфильтрованному воздуху нужно куда-то идти, поэтому важно использовать кольцевую пилу и просверлить отверстия приличного размера (в моем случае диаметром около 2 дюймов) в верхней части вытяжки рядом со шкафами.

Шаг 10. Наслаждайтесь своей новой специальной вытяжкой

Мы всегда планировали получить новую линейку духовых шкафов без задней панели. Они, как правило, имеют более встроенный вид без этой задней части. Это Frigidaire 30 дюймов, 5 куб. футов. Газовая плита и одиночная самоочищающаяся духовка белого цвета. (партнерская ссылка)

Кухонная вытяжка своими руками за 6 простых шагов —

Сегодня я расскажу, как мы сделали кухонную вытяжку своими руками для нашей новой переделки кухни.

Приготовление пищи может быть грязным делом, и если вы не будете осторожны, дым и испарения от вашей плиты со временем навредят вашей кухне.

Хотя вы можете просто купить вытяжку, вы можете сделать ее самостоятельно. Делая это, вы можете выбрать любой стиль, который вам нравится, и получить нестандартную вытяжку, которая идеально подойдет для вашей кухни!

Если вы убираете старый или существующий шкаф или начинаете с нуля, прочтите подробное руководство по этому проекту. Я расскажу вам все, что вам нужно знать о выборе правильного типа вытяжки и изготовлении вытяжки для него.

Должна ли вытяжка вентилироваться наружу?

На большинстве кухонь над плитой должен быть какой-то вытяжной вентилятор, и в идеале он должен выводить наружу.

Это связано с тем, что вытяжка предназначена для удаления дыма, жира и запахов из воздуха. Если вытяжка не вентилируется наружу, эти переносимые по воздуху загрязняющие вещества могут рециркулировать обратно на кухню и вызвать срабатывание дымовой сигнализации или накапливаться на кухонных поверхностях.

Действительно ли работают бесканальные вытяжки?

Если вы рассматриваете вариант вытяжки для кухни без воздуховодов, вы можете быть не уверены, будет ли она работать так, как рекламируется. В конце концов, большинство вытяжек полагаются на воздуховоды для вентиляции вашей кухни и удаления дыма и запахов. Так как же бесканальная вытяжка может быть эффективной?

Вот как это работает: бесканальная вытяжка оснащена вентилятором, который всасывает воздух с кухни и пропускает его через угольный фильтр. затем воздух выходит обратно на кухню. Если вы предпочитаете, вы можете сделать вытяжку без воздуховодов на заказ, адаптированную к вашему пространству.

Поскольку воздух фильтруется, нет необходимости в воздуховодах, что делает установку намного проще (и дешевле). Так что это вариант для вас, если планировка вашей кухни не позволяет использовать внешнюю вытяжку.

Стоит ли покупать уже собранную деревянную вытяжку?

При поиске кухонной вытяжки вы столкнетесь с тремя основными вариантами: покупка предварительно собранного устройства, покупка набора чертежей вытяжки «сделай сам» или сбор частей и сборка самостоятельно. У каждого варианта есть свои плюсы и минусы, поэтому идеальный выбор зависит от вашего бюджета, навыков рукоделия и планировки кухни. Мы должны отметить, что вы можете взять некоторые из наших идей здесь и создать свои

Каков минимальный размер воздуховода для вытяжки?

Размер воздуховода для вытяжки зависит от того, насколько мощная у вас вентиляция и насколько велико вентиляционное отверстие. Он должен быть такого же размера или немного больше, чем отверстие вентиляционного отверстия.

Если вытяжка установлена ​​на острове или полуострове, размер воздуховода должен быть не менее 4″ в диаметре. Тип вытяжки также определяет минимальный размер воздуховода.

Например, для стандартного блока объемом 400 кубических футов в минуту, выводимого наружу, вам потребуется отверстие около 6 дюймов.

Размер существенно влияет на воздуховоды вытяжек, поэтому следуйте этим рекомендациям, чтобы ваша кухня соответствовала нормам!

Как спрятать трубы на вытяжке?

Сложный аспект установки вытяжки — скрыть трубы, потому что, если вы не будете осторожны, они могут повлиять на эстетику вашей кухни.

Лучший способ спрятать трубы — построить вокруг них раму, а затем обклеить ее фанерой для придания гладкости.

Вы также можете использовать декоративные молдинги или накладки, чтобы покрыть края фанеры, чтобы придать вытяжке более глянцевый вид.

Можете ли вы самостоятельно установить вытяжку?

Большинство людей не думают дважды о вытяжке на кухне – она просто там, тихо делает свою работу. Однако, когда приходит время заменить старую вытяжку или установить новую, процесс может быть сложным.

Вытяжки стоят недешево, и их установка – это не просто ввинчивание нескольких винтов. Тем не менее, имея набор чертежей вытяжки и правильные инструменты, вы можете установить вытяжку самостоятельно и сделать свою кухню более функциональной. Главное не торопиться и внимательно следовать инструкциям производителя.

Прежде чем начать, убедитесь, что у вас есть вытяжка, подходящая для вашей плиты, поскольку есть две стандартные модели.

Вы можете выбрать вентиляционную вытяжку, которая фильтрует воздух и выпускает воздух обратно в вашу кухню, или вы можете приобрести вытяжной вентилятор, который выдувает выхлопные газы наружу. Когда вы выбрали высококачественный вытяжной вентилятор и подходящие расходные материалы, фактический процесс установки будет относительно простым.

Вытяжки крепятся к деревянной или металлической раме, которая затем монтируется под шкаф или микроволновую печь, или крепятся к стене. (Если у вас есть кухня, где вытяжка находится над кухонным островом, вам понадобится островная вытяжка, разработанная специально для этого применения.)

Какие инструменты/материалы мне потребуются для установки вытяжки?

Прежде чем начать, важно иметь все необходимые материалы для этого проекта. Обязательно загляните в хозяйственный магазин, прежде чем начинать этот DIY.

Вот список наиболее распространенных инструментов, которые вам понадобятся для установки вытяжки своими руками (все это мы получили в Home Depot):

• Вставка вентиляционного колпака и воздуховод
• Аккумуляторный шуруповерт
• Настольная пила
• Циркулярная пила
• Miter chop saw
• Drill bits
• Wood screws
• Paint brushes
• 6inch hole saw to cut a hole for the vent
• Sander
• Wood filler
• Wood glue
• Thick Plywood ( 3/4″)
• Тонкая фанера (1/4″)
• Отделочная доска 1 × 4
• Уретан или эмаль
• Приспособление для карманных отверстий (дополнительно)

Пошаговое руководство по изготовлению кухонной вытяжки

8

Установка кухонной вытяжки может сэкономить вам деньги, и, что удивительно, это не так сложно, как вы думаете. Ниже вы найдете пошаговое руководство, которое мы использовали для создания нестандартной вытяжки для нашей кухни.

Шаг 1: Измерьте площадь и закажите расходные материалы

Первый шаг к изготовлению и установке вентиляционного отверстия для вытяжки – это снятие мерок. Семь раз отмерь и один раз отрежь! Обязательно измерьте стену за печкой, саму печку, а также высоту потолка.

Примите во внимание расположение вентиляционного отверстия старой вытяжки и сравните его с размерами и расположением новой вставки. В нашем случае мы демонтировали встроенную микроволновую печь со встроенным вентиляционным отверстием и перешли на вентиляционное отверстие, которое выбрасывало выхлоп за пределы дома.

Нам нужно было определить, какой высоты и глубины должен быть наш вентиляционный колпак. Возможно, вам будет полезно взять кусочки дерева и построить искусственную вытяжку, которая даст вам представление о том, как вытяжка впишется в кухонное пространство.

От этого зависит размер вставки вытяжки, которую необходимо заказать. При заказе расходных материалов убедитесь, что вы получили все винты, кронштейны и гвозди, необходимые для установки.

Шаг второй: прорежьте отверстие для воздуховода на внешней стене

После того, как мы тщательно разметили расположение вентиляционного отверстия, нам нужно было вырезать отверстие для воздуховода во внешней стене нашей кухни. Вам нужно будет использовать 6-дюймовую кольцевую пилу, если вы идете по этому пути.

Не торопитесь и подумайте о том, чтобы посмотреть видео на YouTube о том, как кто-то использует эти кольцевые пилы, потому что для вырезания 6-дюймового отверстия в стене вашего дома требуются значительные усилия и мощная дрель.

Шаг 3: Соберите раму для поддержки вентиляционного колпака и установите указанное вентиляционное отверстие

Ваша следующая задача — построить раму для поддержки вентиляционного колпака. Эта рама будет прикреплена к нижней части шкафа и обеспечит прочную поверхность, на которую будет опираться вентиляционный колпак.

Измерьте ширину проема в шкафу, а затем отрежьте два куска дерева такой же ширины. Эти части будут формировать стороны рамы, и они должны быть достаточно длинными, чтобы простираться от передней части шкафа до задней части.

Вам нужно будет вырезать третий кусок дерева той же ширины, что и два других, но вдвое короче. Эта часть образует верхнюю часть рамы и должна располагаться в передней части шкафа.

После того, как все три детали будут вырезаны, соберите их с помощью шурупов или гвоздей и установите вентиляционный колпак поверх рамы.

Точный способ выполнения этой операции зависит от типа вентиляционного колпака, но для большинства моделей требуется прикрутить их на место.

Шаг 4. Оберните раму фанерой

Рама 2×4 обеспечивает прочную опору для фанеры толщиной 1/4″, на которой установлена ​​вентиляционная вставка. Вставьте вентиляционный колпак и закрепите винтами через вентиляционный колпак и в фанеру.

Еще раз убедитесь, что вы следуете инструкциям по установке, которые производитель прислал к вашей вытяжке. Затем вы будете использовать более тонкую фанеру толщиной 1/4 дюйма, чтобы обернуть раму. Используйте циркулярную пилу, чтобы вырезать каждый кусок фанеры, а затем используйте гвозди в небольшом пистолете для гвоздей или гвоздодер, чтобы прикрепить фанеру.

На фотографии ниже вы можете видеть, что мы обернули внутреннюю раму 2×4 фанерой, а затем вырезали и прикрепили угловые детали 2×4 к передней панели, чтобы создать угловой вид, который мы хотели для внешней стороны вентиляционного отверстия. крышка капота.

Шаг 5: Обрежьте низ и верх

Мы выбрали простой дизайн фермерского дома с четкими линиями. Итак, обрезать наш вентиляционный колпак было довольно просто.

Мы использовали кленовые панели 1×4 для передней и боковых частей капота, а также кленовые панели для передней части. Мы сохранили пару кусков боковых панелей из клена, которые мы сняли во время предыдущего проекта на нашей кухне. Это позволило нам красиво связать нашу новую вытяжку с цветом дверей существующего шкафа!

Шаг 6: Отшлифуйте, покрасьте и загерметизируйте

Последним этапом установки вытяжки является шлифовка, покраска и герметизация всей рамы вытяжки. Заполните все отверстия от шурупов или гвоздей наполнителем для дерева и используйте шпаклевку, чтобы заполнить любой небольшой зазор. Используйте шлифовальную машину и шлифовальный блок с мелкими зернами песка, например, зернистостью 100 или мельче.

Используйте малярную ленту (не клейкую ленту!), чтобы облегчить уборку, и при желании покрасьте детали отделки в другой цвет. Затем нанесите первый слой краски и дайте ему полностью высохнуть. Сделайте еще один раунд легкой шлифовки. Затем нанесите еще один слой краски и покройте высококачественным герметиком.

Потратив время на правильную шлифовку, окраску и герметизацию каркаса вытяжного колпака, вы можете быть уверены, что он выдержит множество чисток на протяжении многих лет.

Могу ли я покрыть мою существующую вытяжку деревом?

Если вы хотите, чтобы деревянная вытяжка выглядела тепло и естественно, и вам нравятся проекты, сделанные своими руками, вы можете обшить существующую вытяжку деревянными панелями. Если у вас уже есть вытяжка, не стесняйтесь придать ей индивидуальный вид, обернув ее деревом.

Всегда покрывайте деревянную раму герметиком, чтобы защитить ее от жира и влаги.

Анджела из Angelamariemade обернула свой нынешний металлический вентиляционный колпак деревянной конструкцией «сделай сам» всего за 30 долларов. Полностью стоит проверить!

Обязательно закрепите на потом!

Хотите купить этот пост? Просто нажмите на изображение ниже, чтобы перейти по этой ссылке. *Это партнерские ссылки, и при их использовании я получаю небольшую комиссию бесплатно для вас. Спасибо за поддержку брендов, которые поддерживают этот мой блог!

Включите JavaScript для просмотра контента

Скоро чат,

Округление

Увидев результаты моего проекта кухонной вытяжки, вы можете попробовать этот проект своими руками.

No related posts.
