Установка сплит системы своими руками инструкция: пошаговая инструкция по монтажу своими руками

подробная инструкция от расположения блоков до пробного пуска

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

1. Выбор места для системы.
2. Установка кондиционера.
3. Установка внутреннего отсека системы.
4. Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием.

Инструкции от производителей

Стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Чтобы гарантированно правильно провести работы, следуйте инструкциям производителей. Для вашего удобства ниже мы подобрали 10 инструкций в формате PDF, которые можно скачать и ознакомиться с процессом детальнее. Нажимайте на ссылку и забирайте файл:

Инструкции для разных производителей и разных моделей примерно одинаковы. Данного списка будет достаточно, чтобы детально разобраться в процессе.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

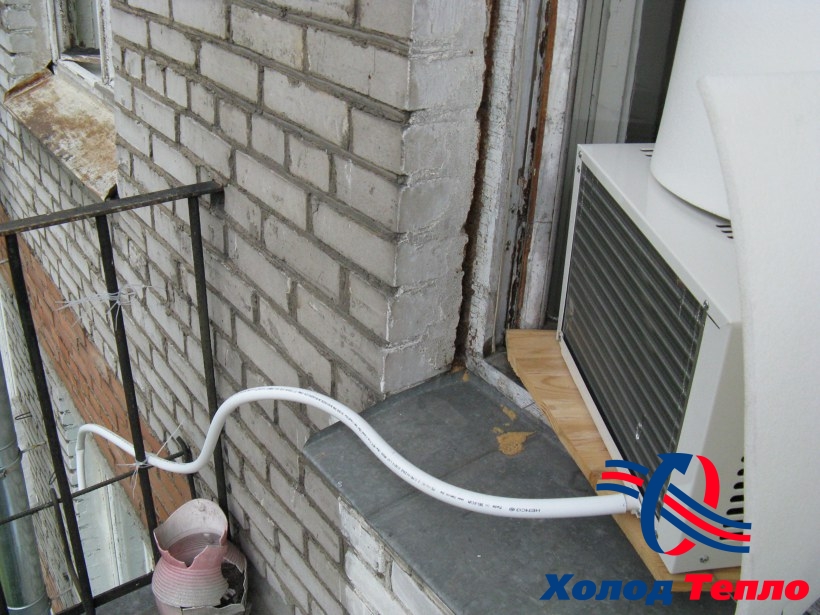

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• перфаратор SDS Max;
• труборез;
• инструмент для развальцовки;
• вакуумный насос;
• манометрический коллектор.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

• Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
• Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
3. Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

Установка сплит-систем своими руками.

Возможно ли установить сплит-систему своими руками?

Часто задаваемый вопрос: «можно установить кондиционер своими руками не имея специального оборудования?» Установка сплит-системы своими руками, на самом деле, не такое уж и сложно дело, как может показаться на первый взгляд. Однако, даже самые надежные и очень долговечные кондиционеры не станут нормально работать, когда их установили неправильно. Поэтому, в случае самостоятельной установке кондиционера необходимо изучить документацию и схему правильного монтажа.

По правилам, монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. Но если вы уверены в своих силах и хотите сделать всё сами — и это возможно. Чаще всего ошибки допускают еще при покупке кондиционера. Экономя средства, покупаем сплит-систему где подешевле и остаёмся без поддержки. Только с инструкцией по установке. Кондиционер очень сложное устройство и установка сплит-системы в квартире или в частном доме процесс трудоёмкий. Установить кондиционер своими силами не то же самое, как установка телевизора. Кондиционер требует грамотного монтажа, ведь чем лучше установим – тем дольше сплит-система прослужит.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

1. Выбор места для системы.
2. Установка кондиционера.
3. Установка внутреннего отсека системы.
4. Первый, пробный пуск.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• сверлильный молоток;
• труборез;
• инструмент для развальцовки;
• насос;
• прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Установка внутреннего блока кондиционера

Данный этап монтажных работ нужно начинать с крепления кронштейнов самого блока к стене или потолку посредством крепких шурупов. Этот блок не рекомендуется устанавливать там, где находятся источники тепла, то есть батареи. Также не слишком удачным местом для установки внутреннего блока является место над кроватью, а также места, где циркуляция воздуха затруднена. Таким местом считается пространство за занавеской.

Монтаж наружного блока

После этого следует приступить к процессу монтирования наружного блока. В комплекте купленной сплит системы идут специальные кронштейны. Именно они вам понадобятся, чтобы установить наружный блок. Для надежности не стоит полагаться только на кронштейны, которые входят в комплект. Купите на всякий случай кронштейны помощнее для страховки. Такие кронштейны, в случае сильного ветра, способны выдержать наружный блок. Закрепить сами кронштейны следует с помощью крепких болтов, которые соединят их с внешней стеной дома.

Заключение

Доверять установку, монтаж и обслуживание сплит в Ростове Вот мы и разобрались, как устанавливаются сплит-системы. Демонтаж/монтаж кондиционера в приоритете должен осуществляться специалистами со стажем работы и высокой квалификацией.

Так оборудование прослужит в течение долгих лет. Но крайне важно не забывать его периодически обслуживать. Кстати, во время бурения отверстия в стене есть риск наткнуться на арматуру или проводку. Поэтому сначала проверьте, нет ли скрытых коммуникаций, и только после этого приступайте к работе. Мероприятие довольно шумное и пыльное, поэтому заранее подготовьте помещение. В целом же тут нет ничего сложного, главное — это соблюдать все вышеперечисленные правила. Но так или иначе, самостоятельная установка должна осуществляться только в том случае, если вы уверены в своих силах. Но лучше вызвать специалистов. Если монтаж будет проведен неверно, то хоть будет кому предъявить претензии.

Инструкция и руководство по монтажу сплит системы.

Ранее – часть 1. Установка «Сплит системы» своими руками.

Инструкция и руководство по монтажу сплит системы.

Правила соединения трубок хладагента внутреннего блока сплит-системы.

Трубопроводы на выходе из внутреннего блока сплит-системы могут быть направлены в 3-х направлениях, как указанно на рисунке. Если устанавливаются трубопроводы 1 или 3, вырежьте углубление вдоль канавки со стороны внутреннего блока с помощью фрезы.

Выберете более подходящий метод для монтажа. Силовые кабели должны быть скреплены лентой вместе с водосточной трубой, так, чтобы вода могла свободно стекать.

Правила соединение трубопроводов сплит системы.



Не вынимайте заглушку из трубки до выполнения соединения, для того, чтобы избежать попадания грязи внутрь. Помните, если трубопровод слишком сильно изогнуть или натянуть, он потеряет гибкость. На одном метре трубопровод допустимо изгибать не более трех раз. Не применяйте больших усилий при подключении трубопровода во избежание поломки составных элементов крепежа.

Соединение трубок хладагента для внутреннего блока сплит системы.

1. Снимите крышку с внутреннего блока.

На всякий случай убедитесь, что внутри нет обломов трубок.

2. Установить конусную гайку и развальцуйте соединительную трубку на самом  конце.

3. Зафиксируйте соединение помощью двух ключей.

Водосбор (отвод) конденсационной   воды   из внутреннего блока сплит-системы.

Водосбор конденсационной воды из внутреннего блока сплит-системы является базовой основой для удачного монтажа всего устройства.

1. Проложите  отводную трубку   вниз  от внутреннего блока, так, чтобы случайно не создать сифон.

2. Отводная трубка должна склоняться вниз для водосбора.

3. Не изгибайте трубку и не оставляйте возможность задержки в ней воды. Если необходимо удлинить отводную трубку, убедитесь в том, что места соединения герметично соединены.

4. Если трубопровод установлен справа, то трубы, кабель питания и водосточный шланг должны быть изолированы на задней панели устройства вместе с соединяющей трубой, после чего:

— вставьте соединяющую трубку в соответствующее отверстие;

— нажмите так, чтобы соединить трубку с базой.



Монтаж внутреннего блока сплит системы.

Соединив трубопровод сплит системы согласно руководству, установите соединительные кабели. После чего установите отводный трубопровод. После установки укрепите трубопровод, кабели и отводный трубопровод электроизоляционным материалом.

1. Уложите аккуратно провод, кабели и отводную трубку.

2. Укрепить соединение трубопроводов электроизоляционным материалом, и защитите его виниловой лентой.

3. Пропустите  изолированный трубопровод, кабели  и отводную трубку сквозь отверстия в стене и установите внутренний блок на монтажной плите.

4. Надавите и прижмите плотно нижнюю часть внутреннего блока к монтажной плите.

Монтаж наружного блока сплит-системы.

Наружный блок сплит системы должен быть установлен на прочной стене и надежно закреплен. Блок должен быть установлен согласно следующим правилам:

— выберите наиболее подходящее место на стене и оставьте достаточное пространство для технического обслуживания сплит системы;

— закрепить кронштейны к стене с помощью винтовых якорей, которые должны быть подобраны по типу стены. Рекомендуется использовать большее количество винтовых якорей, чем требуется для удержания веса сплит-системы, для того, чтобы избежать вибрации при её работе. При необходимости установите антивибрационные прокладки.

Следующие правила должны быть соблюдены перед соединением трубопроводов и соединительных кабелей:

1. Обеспечьте водосбор конденсационной воды наружного блока (только для моделей с нагревающим насосом). Конденсационная вода и лёд, которые формируются в наружном блоке в течении операции нагревания, могут отводиться сквозь отводную трубку.

2. Зафиксируйте дренажный канал в отверстии диаметром 25 мм, которое расположено на стороне наружного блока сплит-системы, как указано на рисунке.

3. Соедините дренажный канал с отводной трубкой. Обратите внимание на то, чтобы вода отводилась в подходящее место.

Электрические соединения в наружном блоке сплит-системы.

1. Снимите крышку с наружного блока сплит-системы.

2. Подключите провода кабеля к клеммной колодке, используя ту же нумерацию и цвет проводов, что и во внутреннем блоке. Обычно синий это фазный провод, коричневый нулевой, желто-зелёный заземление.

3. Для электрических соединений смотри монтажную схему, наклеенную на внутренней стороне блока.

4. Обязательно зафиксируйте кабели с помощью кабельного зажима или пластикового хомута-стяжки.

5. Как было уже сказано Сплит-систему необходимо заземлить.

6. Верните крышку на место.

Соединение трубопроводов наружного блока сплит-системы.

Установите конусную гайку на наружном блоке согласно технологии указанной для внутреннего блока сплит-системы.

Для того, чтобы избежать утечки, обратите внимание на следующие моменты:

1. Затягивая конусную гайку при помощи двух ключей аккуратно, так чтобы не сломать трубки.

2. Если сила затяжки будет не достаточной, то, вероятно появление утечки хладагента.    Если используете чрезмерное усилие, в месте соединения могут быть протечки, а фланец (развальцовка) может быть поврежден.

3. Наиболее надежный способ крепления это использование обычного и динамометрического ключа.

Выпуск воздуха и воды из системы трубопроводов сплит-системы.

Воздуха и воды (конденсата) во внутреннем цикле хладагента быть не должно. После того, как вы соединили внутренний и наружный блоки трубопроводами, необходимо выпустить воздух и воду из цикла хладагента с помощью вакуум-насоса. Это в теории – для чего необходимо:

1. Отвинтить и снять крышку с трехходового или четырехходового крана — клапана.

2. Отвинтить и снять крышку с сервисного порта.

3. Соединить гибким трубопроводом вакуум-насос с сервисным насосом.

4. Включить вакуум-насос на 10-15 минут пока абсолютный вакуум в 10 мм рт.ст. не будет достигнут.

5. В течение работы вакуум-насоса следует отключить (перекрыть)  датчик  нижнего  предельного давления насоса. После достижения необходимого давления отключите вакуум-насос.

6. Откройте трехходовой клапан на 1/4 круга и потом  закройте его через 10 секунд. Проверьте  все соединения на утечку с помощью жидкого мыла (нанесением мягкой кисточкой пены на места соединений). Именно в этом заключается самая ответственная операция, которую самому произвести без вакуум-насоса не просто. Но установщики поступают просто, они продувают трубопроводы сплит-системы через трехходовой кран в течение секунды (характерный звук — пшик) если трубки короткие – до 2х метров, или двумя короткими пшиками если они длиннее. Конечно, при этом теряется часть хладагента, но такая мизерная, что на работе сплит-системы это не сказывается.

7. Отключите гибкий трубопровод вакуум-насоса от сплит-системы с помощью трехходового  или четырехходового  клапана.

8. Верните крышки вентилей на своё место и укрепите их с помощью штатных креплений.

Руководство по монтажу сплит-системы. Последний шаг.

Вот и подошла к концу наша инструкция и соответственно статья о самостоятельной установке сплит-системы своими руками. Вам только остается:

1. Зафиксировать все соединения во внутреннем блоке.

2. Зафиксировать удлинитель кабеля к трубопроводу или наружному блоку.

3. Зафиксировать трубопровод с помощью хомутов к стене (после того, как  вы укрепите  его изоляционной лентой).

4. Оставшееся отверстие в стене загерметизируйте монтажной пеной для исключения возможности протечек и потерь тепло в зимнее время.

Проверяем работу внутреннего блока сплит-системы.

Кнопка ОN/ОFF и вентилятор (FAN) работают нормально?

Кнопка MODE (режим) работает нормально?

Уставка и функция Таймер работает нормально?

Каждый индикатор режимов на внутреннем блоке светит нормально?

Нормально ли работают все воздушные заслонки, и как отводится конденсационная вода?

Проверяем работу наружного блока сплит-системы.

При проверке работы наружного блока сплит-системы установленной самостоятельно обращаем внимание на следующие моменты:

Имеется ли посторонний шум или вибрация в процессе работы сплит-системы?

Не беспокоят ли  шум,  поток  воздуха  или конденсационная вода соседей?

Есть ли какие-либо утечки хладагента?

Внимание: Обратите внимание, что при включении или отключении сплит системы при эксплуатации или проверке от электрической сети электронный контроллер позволяет запускать компрессор только через три минуты после подачи напряжения к сплит-системе.

Скачать инструкцию по самостоятельной установке сплит-системы в  pdf формате — zip архив.

Установка сплит системы своими руками

Кондиционер – климатическая техника, которая может изменять температуру воздуха в помещении и поддерживать ее на определенном уровне. К таковым относится температура, уровень влажности и чистоты воздуха, скорость движения и направление воздуха.

Целесообразность установки сплит системы

Самым простым способом сделать погоду в доме прекрасной является приобретение сплит системы. Покупка кондиционера имеет массу преимуществ.

• Большинство моделей оснащены функцией очищать воздух в комнате от пыли и вредных микробов, а также функцией ионизации. Это очень важно для людей, склонных к аллергии и астме, а также для детей.

• Зимой, в сильные холода, кондиционер быстро прогреет комнату и днем, и в ночное время. Это убережет вас от переохлаждения. Летом сплит-cистема быстро создаст прохладу даже в самом жарком помещении. Такая покупка очень важна для тех, у кого повышенное артериальное давление, проблемы с сердцем и сердечно-сосудистой системой.
• Благодаря компактным размерам и тому, что оборудование устанавливается на стене, сплит-система не займет много места. Поэтому кондиционер можно свободно монтировать даже в небольших помещениях.
• Комфортный климат в помещении, в котором вы проводите большую часть времени, хорошо улучшает настроение и работоспособность.
• Хорошая сплит-система способна увлажнить или, наоборот, осушить воздух и, таким образом создать в комнате более благоприятную атмосферу. Для здоровья важно дополнительное увлажнение воздуха в период отопительного сезона, когда в квартире уменьшается влажность. Это грозит тем, что кожа становится пересушенной и, кроме того, повышается общая утомляемость организма.

На что обратить внимание при выборе сплит системы

Существуют нюансы, которые необходимо учитывать, выбирая кондиционер:

• Сплит-система – достаточно дорогостоящая покупка. При заказе через интернет, оборудование может быть деформировано и даже сломано из-за неправильной доставки. И проверить это удасться только после установки. Однако, если накладная уже подписана – денег за покупку не вернут.

• Приобретать кондиционер в летний сезон не рекомендуется, если только для этого нет крайней необходимости. Летом обыкновенно повышается спрос на климатическую технику, поэтому продавцы завышают цены. Оптимальный сезон – зима. Позволяет спокойно, без очереди, не торопясь выбрать оборудование и получить полноценную консультацию продавца по всем интересующим вопросам.
• Кондиционеры бывают разных видов и функционала. От самых простеньких недорогих моделей за 600-700 долларов до очень современных и дорогостоящих, с современным дизайном и множеством функций. Каждый это решает для себя сам. Однако, чтобы дорогостоящее оборудование не стало бесполезной игрушкой – рекомендуется вызов на дом эксперта. Большинство крупных компаний, торгующих кондиционерами, имеют в штате профессионального человека.

Такой консультант выезжает на дом к потенциальному заказчику. После выдает заключение, в котором указывается, в частности, теплопоступления или, наоборот, утечка тепла в комнате от людей, домашних питомцев, бытовой техники, окон и даже дверных проемов. Также учитывается площадь комнаты и высота потолков. В результате этих замеров вам будет легче выбрать именно тот кондиционер, который идеально подходит вам как функционально, так и с точки зрения экономичности.

Виды кондиционеров

Все сплит системы условно делят на два основных вида. Это профессиональные агрегаты, которые используются для охлаждения больших помещений. Они приобретаются большими магазинами, складами или торговыми компаниями. Второй вид – это кондиционеры для домашнего применения, то есть жилых квартир и домов. Здесь речь пойдет о домашней климатической технике.

Существует несколько видов оборудования для регулирования климата в сравнительно небольших помещениях, например, квартирах:

1.  Самый распространенный и наиболее покупаемый вид – это настенные сплит-системы. Их также называют бытовыми и комнатными, потому что для квартиры они наиболее удобны в монтаже и эксплуатации. Минимальная мощность такой техники – 2 кВт, максимальная – 7 кВт. Этого достаточно для комфортной работы климатической техники в помещениях от 7 до 75 м2. Настенные сплит-системы относятся к кондиционерам раздельного типа, потому что компрессор у них находится отдельно от основного модуля. Это очень удобно, так как техника работает практически бесшумно, если компрессор находится снаружи здания. Наружный блок при этом устанавливается под окном, а внутренний в квартире в непосредственной близости от наружного. Очень большой минус такого климат-агрегата в том, что он не может доставлять в помещение свежий воздух с улицы. Пыль, вредные бактерии и углекислый газ перемещаются по комнате потоками воздуха. Это исправляет установка в квартире отдельной вентиляционной системы.

2.  Канальные сплит-системы также относятся к раздельному типу кондиционеров. Их большой плюс в том, что они способны кондиционировать одновременно несколько комнат. Еще из преимуществ такой покупки – система монтируется в стену скрыто, поэтому подойдет для любых интерьеров. Кроме того, канальные сплит-системы имеют важную функцию подмеса свежего воздуха, который предварительно очищается. Такая техника больше всего подойдет для тех, кто проживает в больших частных домах и где каждая комната имеет большую площадь.

3.  Напольные кондиционеры, которые также называют мобильными. Это – внутренние сплит системы. Несомненным преимуществом такой покупки является то, что техника не требует установки и работает непосредственно от сети. Кроме этого, мобильный кондиционер передвигается и устанавливается по желанию в той комнате, которую необходимо обогреть или охладить в данный момент. Если нет возможности разместить кондиционер на стене, то такая покупка – наиболее оптимальный вариант. Из недостатков — то, что трубу для горячего воздуха придется выводить во всех помещениях, где планируется эксплуатация техники. Кроме того они достаточно шумные, ввиду того, что вся конструкция работает внутри помещения. Поэтому не рекомендуется их покупать для кабинета или спальни.

4.  Оконные кондиционеры монтируются непосредственно в оконный проем. Их преимущество перед остальными видами заключается в том, что они самые дешевые. Однако спрос на них неуклонно падает. Это обусловлено наличием в таком виде техники существенных минусов:

• они заслоняют часть окна, таким образом затемняя комнату;
• их неудобно монтировать в современные окна со стеклопакетами;
• ввиду громоздкости могут портить общее впечатление от интерьера;
• снижают функциональность окна;
• являются самыми шумными из всех видов климатической техники.

Выход: оконный кондиционер монтируют непосредственно в стену, проделав в ней отверстие специально под него. Конечно, для этого придется пойти на дополнительные затраты.

Установка сплит системы

Когда долгожданная покупка свершилась, и работники доставки привезли коробку – перед покупателем встает очень важный вопрос. Осуществлять монтаж кондиционера своими руками или доверить установку мастеру. Расскажем, как выполнить этот процесс самостоятельно.

Монтаж сплит-систем включает в себя следующие основные этапы:

1. Подготовительные работы:

• самое первое, что нужно сделать тому, кто решил заниматься установкой самостоятельно – это открыть коробку, где находится сплит-система. Инструкция с подробными рекомендациями по установке и эксплуатации изделия обязательно прилагается к любому кондиционеру. Далее следует внимательно ознакомиться с инструкцией.
• на пол возле той стены, где будет располагаться кондиционер, необходимо постелить картон или целлофан для того, чтобы после окончания работ всю грязь можно было быстро убрать. Кроме этого, это сохранит напольное покрытие от возможных царапин.

2. Подготовка материалов. Для начала работ необходимо заготовить специальные инструменты. Нужно подготовить:

• шуруповерт достаточной мощности. Хорошо себя зарекомендовал Hilti TE 76-ATC;
• бур с рабочей длиной не менее 800 мм и диаметром 40-45 мм;
• перфоратор;
• набор сверл, диаметром от 6 до 12 мм;
• строительная линейка с уровнем;
• карандаш;
• малярный скотч;
• полиэтиленовые пакеты;
• виниловая изоляция;
• кронштейны;
• болты с длиной не менее 120 мм с дюбелем под 12 сверло;
• болты с гайкой и шайбой. Диаметр не менее 8 мм;
• ножницы по металлу;
• ример;
• кабель;
• изолента;
• разводной ключ;
• вакуумный коллектор.

3. Непосредственно установка:

• монтаж крепления внутреннего блока – это первое, с чего нужно начать. Для начала установки кондиционера своими руками необходимо отметить и просверлить отверстия в стене;
• подготовить саморезы с пресс-шайбой, длиной не менее 32 мм и дюбеля под сверло диаметром 8 мм. После этого аккуратно, с помощью щуруповерта, прикручиваем планку крепления внутреннего блока;
• уровнем необходимо проверить, что планка установлена ровно;
• устанавливаем внутренние крепления. Для этого нужно знать несложное правило: минимальное расстояние от кондиционера до потолка должно быть не менее 7 см;
• с помощью линейки с уровнем отмечаем отверстия, через которые будет проходить фреономагистраль. Необходимо проложить ее так, чтобы был небольшой уклон в сторону улицы. Это необходимо для того, чтобы конденсат мог свободно выводиться и не застаивался;
• для того чтобы отверстие было аккуратным, необходимо перед началом сверления обвести строительным ножом края будущего отверстия, срезая обои. В противном случае могут остаться рваные края;
• с помощью малярного скотча приклеиваем за один край полиэтиленовый пакет непосредственно под будущим отверстием так, чтобы вся пыль и грязь во время сверления попадали туда;
• используя бур, диаметром 45 мм, делаем отверстие в стене. При этом не забываем, что сверлить нужно с уклоном в сторону улицы;

• размечаем и просверливаем отверстия с внешней стороны здания. После чего затягиваем кронштейны. Для этого лучше всего приобрести или взять в аренду специальное страховочное оборудование. Оно есть в любом крупном строительном магазине;
• устанавливаем наружный блок на кронштейны. После чего затягиваем его при помощи болтов с гайкой и шайбой;
• после этого необходимо измерить длину фреономагистрали и оставить запас от 10 см;
• следующий этап – обрезка трубы, обработка ее римером и вальцовка;
• теперь нужно открыть крышку кондиционера и открутить заглушку, которая соединяет внутренний и наружный блок. После этого подключаем кабель и закручиваем заглушку;
• соединяем сливной шланг с металлопластиковой трубой при помощи изоленты;
• при помощи разводного ключа необходимо соединить трубки с внутренним блоком кондиционера;
• медную трубу необходимо заглушить изолентой, чтобы внутрь не попадала грязь. После этого на трубу одевается специальная изоляция из каучука;
• виниловой изоляцией обматываем магистральную трубу. Просовываем ее в отверстие и аккуратно ставим кондиционер на место, не забыв повторно проверить уровень. Сплит-система должна сидеть очень прочно;
• специальным коробом спрятать кабель и магистраль;
• магистраль и кабель подключаются к наружному блоку кондиционера;
• следующий этап – вакуумация магистрали. После этого виниловой лентой доматываем ту часть трубы, которая находится с наружной стороны дома;
• запустить фреон в магистраль;
• установить и надежно закрутить защитную крышку наружного блока сплит-системы;
• дренажная трубка специальными пластиковыми хомутами крепится к кондиционеру.

Сплит-система своими руками готова. Теперь можно включить технику с помощью пульта, не забыв предварительно закрыть все окна и наслаждаться прохладой и свежестью.

Правильная установка кондиционера (сплит системы). Заказчику — подробная пошаговая инструкция

  Материал будет полезен в том числе и «мастерам-самоделкиным», задумавшим взяться за установку сплит системы своими руками.

   Статья заинтересует как тех, кто запланировал установку кондиционера в один этап (по чистовой отделке стен), так и тех, кому требуется двухэтапный монтаж кондиционера в новостройке или в условиях ремонта. Основные операции здесь одни и те же, просто разнесены по времени.

  Если у вас новостройка, или вдруг приключился капитальный ремонт, установку кондиционера рекомендуется делать в два этапа – это эстетично и практично, хотя и несколько дороже. Наша познавательная статья по двухэтапному монтажу «Установка сплит системы в два этапа. Заказчику — подробная пошаговая инструкция» здесь.

В данном материале мы не рассказываем о стоимости установки сплит системы: расценки на работы и материалы приведены в разделе Монтаж

Так выглядит в разрезе, и так работает компрессор бытового кондиционера.



Ну а наше текущее повествование ориентировано на тех, кто вознамерился разобраться во всех нюансах работы специалистов, монтирующих сплит систему – как из любопытства, так и для контроля над всеми выполняемыми операциями.

  А контроль, поверьте, не помешает: по статистике – около 90% поломок сплит систем происходят как раз из-за некачественно выполненного монтажа. И далеко не каждый кондиционер будет заменён бесплатно по гарантии, так как в арсенале сервисных центров производителей, куда неминуемо будет доставлен поломавшийся кондиционер, достаточно средств для определения причины поломки. Уже сделав несложный экспресс анализ компрессорного масла и рассмотрев его через стекло пробирки, специалист сможет многое рассказать о вашей технике: перегревался ли компрессор (тёмное масло), вакуумировалась ли трасса (если трасса не вакуумировалась, масло имеет зеленоватый оттенок) , и т. п. Маленьких хитростей, как видите, хватает уже и в начале статьи.

Замена компрессора — недешёвая процедура. Сплит систему эконом класса в большинстве случаев выгоднее не ремонтировать, а заменить на новую

  Первым делом необходимо определиться с необходимой мощностью кондиционера. Это важно, априори! Не менее важно, чем выбор надёжной марки сплит системы. Перегрев и выход из строя компрессора, как правило — следствие неправильного подбора кондиционера по мощности. Но для бюджетных китайских кондиционеров (китайцы умеют делать и неплохую климатическую технику, просто в РФ принято завозить в преобладающем большинстве одноразовый ширпотреб) чаще всего бывает так: и по мощности всё подобрано правильно, и компрессор японский, а техника сломалась быстро. Почему? Да потому, что хорошим японским компрессором должна управлять качественная и неглупая автоматика. Реклама японского компрессора в кондиционере эконом класса звучит убедительно, но вот грамотно управлять японским компрессором посредством «сделанной на коленке» автоматики возможно далеко не всегда, отсюда и поломки. «Применяя примитивную автоматику, можно даже японский компрессор вывести из строя» — наверняка и у китайцев есть схожая народная мудрость.

Подобные резиновые подкладки под лапы наружного блока часто идут в комплекте с бюджетными сплит системами. Наш совет: выбрасывайте их сразу — такая резина рассохнется достаточно быстро и вибрации только усилятся. С шумом недорогих наружных блоков принято бороться другими способами.

   Раз уж взялись за цитаты, то: «Уж сколько раз твердили миру…», как говаривал не своём древнеримском языке Изоп, затем его французский последователь Лафонтен, а затем уже и наш баснописец Крылов (кстати, один из первых российских плагиаторов). Вот и профессиональные климатические компании твердят уж который год:

кондиционеры не подбираются только по площади помещения!

  Поэтому горячо любимая продавцами широкопрофильных сетевых и интернет магазинов формула «1 киловатт хладопроизводительности кондиционера идёт на 10 квадратных метров помещения, при потолках до 3метров» верна лишь для идеально теплоизолированного пустого пространства, помещения без окон, без дверей, без техники и без людей..

  Из практики, 90% кондиционеров, приобретённых в подобных магазинах и впоследствии побывавших в наших руках из-за жалоб на недостаточную эффективность работы или по причине поломки, были «недоразмерены»! То есть людям продали технику с мощностью меньше необходимой. Винить рядовых сотрудников подобных супертехномаркетов наверное не стоит, у них — директорская установка продавать, а не правильно подбирать и устанавливать сплит системы. Да и монтажники в сетевые магазины как правило ежегодно набираются весной, на один сезон. И при приёме на работу проверять их квалификацию чаще всего некому.

  Как правильно подобрать кондиционер по мощности можно прочитать здесь.



  Далее мы постараемся простым и понятным языком рассказать и показать на фото те самые важные моменты установки сплит системы.

  Чтобы Ваша сплит система служила долго важно знать, что медная (в некоторых странах Азии под те же задачи используют сплав алюминия) труба, применяемая при монтаже сплит систем, должна быть особенной, «кондиционерной» (сантехническая не пойдёт): дюймовой (так исторически сложилось), бескислородной (чтобы компрессорное масло не окислилось) и отожженной (иначе не согнёшь как нужно). Проверить «на зуб» не получится, а вот толщину стенки трубки вы можете самостоятельно измерить при помощи штангенциркуля или любого подобного инструмента. Минимально допустимая толщина стенок труб межблочного контура указывается в прилагаемом к кондиционеру Руководстве по проведению монтажных работ. Не поленитесь и загляните — это важно! Не нашли инструкцию — консультацию по материалам и необходимой толщине стенок труб межблочной трассы для определённой сплит системы можно получить у нас.



  Действия установщиков перечислены в порядке их проведения, ответственные моменты выделены в тексте



Что важно уточнить у мастеров перед началом работ:

 1. Наличие вакуумного насоса (см. фото), не забыт он ли ненароком?

Вакуумный насос с присоединённым манометрическим коллектором. Время вакуумации зависит от длины трассы и производительности насоса



  Для чего нужна ваккумация? Да для того, чтобы кондиционер не сломался гораздо раньше отведённого ему срока!

  Процедура вакуумации заключается в следующем: из труб, соединяющих внутренний и наружный блоки сплит системы, а также из теплообменника внутреннего блока полностью откачивается атмосферный воздух — в контуре должен быть… ну почти вакуум. Содержащиеся в атмосферном воздухе пары влаги губительны для «сердца» кондиционера — компрессора. Вот эти самые водяные пары и удаляются из фреонового контура при помощи вакуумного насоса. Кондиционер на современном озонобезопасном хладагенте, трасса которого не была отвакуумирована в установленном порядке, прослужит недолго.

 2. Наличие у мастеров бура диаметром не менее 40мм (лучше 45мм) если монтируется 07, 09, 12 или 14 модель, или не менее 50мм (лучше 55мм), если монтируется 18, 24 или 30 модель. Медные трубки должны лежать внутри отверстия только в теплоизоляции (бывает белая, серая или черная). Буры необходимых диаметров достаточно дороги, поэтому некоторые монтажники запускают медные трубки в стену без теплоизоляции, а затем, с двух сторон стены натягивают на них теплоизоляцию, но только до отверстия, не засовывая изоляцию внутрь стены (см. фото).

Так прокладывать трассу нельзя! 1. Бура необходимого диаметра не нашлось,поэтому термоизоляции в отверстии не будет-она попросту не пролезет. 2. Вместо дренажного шланга решили использовать чёрную электрогофру, что не допускается. На фото — двухэтапный «горе-монтаж», но всё перечисленное актуально и для одноэтапного.

  Да и не засунешь, ведь в отверстие диаметром меньше необходимого термоизоляция просто-напросто не влезает.. Заполнить все внутренности монтажной пеной тоже удастся далеко не всегда, особенно в толстой стене. На производительности кондиционера такое нарушение технологии отразится некритично, однако рано или поздно в зоне уличного отверстия может появиться весьма неприятный сюрприз в виде плесени. При работе кондиционера на охлаждение медные трубки неизолированной трассы внутри стены также становятся холодными, на них образуется конденсат. Количества конденсата может быть вполне достаточно для образования плесени и грибка внутри стены. Закрытая и не вентилируемая влажная полость – любимая среда размножения этой весьма неприятной живности.

Медные трубы для кондиционеров бывают разного диаметра. Какие диаметры труб нужны для вашей сплит системы указано в инструкции. Ошибки при подборе диаметров — достаточно распространённое явление, особенно при двухэтапном монтаже.

3. Медная труба для сплит системы у установщиков должна быть особенной, «кондиционерной» (сантехническая не пойдёт): дюймовой (так исторически сложилось), бескислородной (чтобы компрессорное масло не окислилось) и отожженной (иначе не согнёшь). Проверить «на зуб» не получится, а вот толщину стенки трубки вы легко узнаете при помощи штангенциркуля. Минимально допустимая толщина стенок медных труб, как правило, указывается в прилагаемом к кондиционеру руководстве по монтажу. Тонкостенные медные трубки стоят существенно дешевле, а вот экономить здесь никак нельзя.

 4. Концы медных труб должны быть обязательно закрыты колпачками или обжаты. Никакой пыли и грязи в будущем контуре вашей сплит системы быть не должно!



5. Садово-огородный поливочный шланг или гофру из магазина электротоваров для отвода дренажа использовать нельзя (см. фото выше). Шланг необходим специальный, армированный, с гладкой внутренней стенкой, белого цвета. В ряде случаев лучше использовать металлопластиковую трубку соответствующего диаметра.

6. Уточните у мастеров, при помощи какого крепежа они планируют закреплять кронштейны для наружного блока. Метод крепления кронштейнов, подходящий для бетонной или кирпичной стены, совершенно не подходит для стен из пеноблока, сэндвич-панелей, или в случае крепления на вентилируемый фасад. Ошибки в выборе способа крепления исключены, ведь может и упасть. А вес наружного блока – от 25кг (недорогой маломощный китаец), и выше.



Так делать нельзя! 1. Чёрная термоизоляция межблочной трассы ничем не защищена. Уличные участки обязательно обматываются гидроскотчем или тефлоновой лентой. 2. Показанный стрелкой обрезок металлопластиковой трубы (слив дренажа) приводит к последствиям, указанным в п 3. 3. Согласитесь, что монтаж выполнен не только неправильно, но и некрасиво.

На что обратить внимание в процессе работ

1. Дренажный шланг должен быть проложен с постоянным уклоном к точке слива, и без провисов. Провисы, петли, «гуси» (имитация сифона) в дренажной системе недопустимы. Минимально допустимый уклон: 1 см на один погонный метр дренажного шланга. Чем уклон больше – тем лучше. Если пренебречь этим правилом, то конденсат рано или поздно польётся не в отведённое для него место, а прямо с внутреннего блока кондиционера.

2. Медные трубки на всём протяжении межблочной трассы должны быть в термоизоляции. Видимые, открытые участки медной трубы недопустимы. Уличные участки межблочной трассы необходимо защищать от атмосферных воздействий и клювов птиц специальным гидроскотчем или тефлоновой лентой. Да-да, птицам почему то нравится расклёвывать открытую термоизоляцию.

3. Слив конденсата с улицы не нужно делать из обрезка металлопластиковой трубки или кусочка дренажного шланга, торчащих обрубком непосредственно из точки выбуривания на улицу (см. фото). Здесь нужно не пожалеть пары метров расходного материала и закрепить дренажную трубку на кронштейне наружного блока. Ошибка распространённая, поэтому распишем подробнее почему дренаж не нужно делать коротким:

 — При короткой дренажной трубке от вашего внутреннего блока в морозные дни будет веять ощутимым холодом.

— При сильном ветре из внутреннего блока будет слышен ощутимый свист, короткая дренажная трубка в данном случае сыграет роль резонатора. Или, похожий эффект достигается, если дунуть параллельно плоскости горлышка пустой бутылки. Данная проблема особенно актуальна для жителей высоких этажей.

— По короткой и слегка наклонной сливной трубке в дренажный поддон сплит системы часто заползают насекомые, как правило – осы. Именно ос чаще всего можно заметить за выполнением подобия «кобры Пугачёва» у капающего окончания трубки. Делают они это не из любопытства – насекомых привлекает вода, как нам позже рассказали энтомологи — специалисты по насекомым. Бывало, что при обслуживании кондиционеров во внутренних блоках обнаруживались и жилища насекомых, вот только каких, на месте установить не удалось. Ведь согласитесь, очень удобно, когда «вода рядом с домом». А вот по длинной дренажной трубке, имеющей хороший вертикальный уклон, насекомые во внутренний блок сплит системы проникнуть уже не смогут.

«Чужие» в кондиционере — следствие короткой, неправильно проложенной дренажной трубки и нерегулярного сервисного обслуживания. Хозяева «домиков» нам неизвестны

4. Медная труба должна резаться только труборезом. Никаких ножовок по металлу! Медная стружка в контуре, попав в компрессор, приведёт к его скорой поломке.

5. Перед развальцовкой (о ней расскажем в следующем пункте), внутренняя кромка в месте среза аккуратно обрабатывается шабером или римером для образования фаски. Снятие внутренней фаски обязательно, даже если в дальнейшем (вопреки расхожему мнению монтажников старой закалки) будет использована современная эксцентриковая развальцовочная машинка. Если снятием фаски пренебречь, ненормируемая утечка фреона в дальнейшем гарантирована.

Правильно выполненная вальцовка медной трубки

6. Медные трубки и блоки сплит системы объединяются в единый фреоновый контур при помощи вальцовочных соединений (вальцовок). Правильное выполнение всех вальцовок обязательно, так как если кондиционер проработал всего 1-2 года, а фреона уже явно недостаточно и кондиционер не холодит — причина кроется скорее всего именно в некачественно выполненных при монтаже вальцовках. Качество данного соединения зависит в равной степени от опыта монтажника, выполняющего операцию, и качества развальцовочной машинки (т.н. «развальцовки»). Внутренняя поверхность развальцованного участка трубы должна быть ровной и гладкой, без канавок и заусенцев. Иначе – ненормируемая утечка хладагента.





А вот так вальцевать не надо! Коллекция срезанных при ремонте сплит систем негерметичных вальцовок. Палец — для понимания размеров

7. Любые соединения дренажа и скрутки межблочных проводов, даже заизолированные, недопустимы. От паяных соединений медной трубы фреонового контура также нужно отказаться, хотя иногда бывает, что без пайки ну никак не обойтись. Однако учтите, что если вашу межблочную трассу паяют из обрезков расходных материалов, оставшихся у монтажников от предыдущих монтажей – это повод для оперативного поиска других исполнителей. Медная труба в случае стандартной установки должна быть цельной, не паяной!. Особенно это важно при двухэтапном монтаже (на этапе ремонта), когда коммуникации прячутся в стены. Ну и азот при пайке никто не отменял.

8. В обязательном порядке необходимо проводить вакуумацию фреонового контура сплит системы.

Процесс вакуумации подробно:

– один шланг от манометрического коллектора (это такой «осьминог» с одним или двумя манометрами и несколькими разноцветными шлангами) подсоединяется к внешнему блоку, а второй — к вакуумному насосу. Затем насос включается, и монтажники спокойно идут курить или пить чай с бутербродами (на недлинных трассах откачка должна производиться 10-20 минут, в зависимости от мощности вакуумного насоса). Таким образом из контура не только удаляются пары влаги, губительные для компрессора, но и проверяется герметичность фреонового контура.

— после вакуумации вентиль на манометрическом коллекторе закручивается,  насос выключается и монтажники опять идут заниматься посторонними делами (на этот раз – примерно на 10-20 минут). Это – проверка на герметичность. Здесь обязательно отметим, что проверка на утечки при помощи вакуумного насоса не даёт стопроцентной гарантии герметичности по ряду причин (к примеру — поджим недотянутой вальцовки при отрицательном давлении, созданном вакуумным насосом). Поэтому основное правило – подготавливать вальцовочные соединения желательно с первого раза, но со знанием дела и  аккуратно, не торопясь, предварительно снимая внутреннюю фаску с медной трубки шабером или римером. Шабер предпочтительнее. Некоторые монтажники при снятии внутренней фаски пользуются остро заточенным ножом — и получается весьма неплохо, но здесь нужно долго набивать руку.

— далее монтажники смотрят на манометры и, если все хорошо, в межблочную трассу запускается  фреон. Внешние блоки заправлены фреоном на заводе-изготовителе, однако, если длина вашей фактически получившейся трассы превышает стандартную, оговоренную в инструкции к кондиционеру, необходимо произвести дозаправку. На каждый дополнительный метр трассы дозаправляется регламентируемое производителем количество фреона. Заправка производится строго по специальным весам, но никак не на глазок.

9. Не поленитесь проверить затяжку резьбовых латунных заглушек газового и жидкостного кранов, а также сервисного порта (клапан Шредера) – все они разного размера и находятся на наружном блоке; как раз к ним и подходят термоизолированные медные трубки фреонового контура. Заглушки напоминают гайки жёлтого цвета. На наружном блоке обычной сплит системы таких гаек три штуки (у мульти сплит систем — больше). Проверить затяжку несложно самому, но если наружный блок установлен в труднодоступном месте, или высовываться из окна неохота, попросите монтажников взять разводной ключ или несколько рожковых, и продемонстрировать, что гайки затянуты. Сильно, кстати, тянуть не надо – материал кранов не сталь, а более мягкая латунь. Как правило, они закрыты защитной пластиковой накладкой, которая легко снимается, необходимо лишь открутить один или два шурупа и сдвинуть накладку вверх или вниз. У недорогих кондиционеров защитной накладки не предусмотрено.

Для чего проверяется затяжка данных латунных гаек-колпачков? Поделимся опытом:

— через незатянутые колпачки со временем уходит фреон, это факт. Существенным утечкам через неплотности соединений кранов подвержены в основном пожилые сплит системы, но явление встречается и на новых кондиционерах, в первую очередь недорогих. Производители достаточно давно решили данную проблему: корпус крана делается из латуни, колпачок-заглушка тоже латунная – резьбовая притирка «латунь к латуни» получается вполне герметичной. Поэтому все гайки на кранах необходимо плотно затягивать, и ни в коем случае не забывать об этом. Забывчивость в данном случае приведёт к тратам на заправку сплит системы фреоном, и хорошо, если дозаправка будет выполнена вовремя, так как для распространённого фреона R410А дозаправка при существенной утечке хладагента производителями не допускается – только полная перезаправка с впаиванием в контур фильтра-осушителя и длительной вакуумацией!

— Недобросовестные монтажники порой специально недотягивают резьбовые заглушки портов, и ненавязчиво предлагают сразу же заключить договор на сервисное обслуживание. Удобно и выгодно, не правда ли? Ведь всем известно, что кондиционер нужно периодически заправлять, но вот с какой периодичностью он должен заправляться – это как раз зависит от монтажников, от качества их работы, и, как видите, от их честности.

На нашей памяти немало сплит систем, установленных как нами, так и сторонними организациями, которые прекрасно работают безо всяких дозаправок фреоном уже более десяти лет – и давление фреона в норме, главное только не забывать о проведении периодического обслуживания и чистке.



ВАЖНО!

 Проверка контура на герметичность при помощи вакуумного насоса не даёт стопроцентной гарантии по ряду причин (к примеру — поджим недотянутой вальцовки при отрицательном давлении, созданном вакуумным насосом). Поэтому основное правило – подготавливать вальцовочные соединения желательно с первого раза, предварительно снимая внутреннюю фаску шабером или римером.

Краны наружного блока сплит системы. Красными стрелками показаны те самые гайки-колпачки, о затяжке которых не стоит забывать. Синие стрелки указывают на гайки, поджимающие вальцовки. Их закручивать, как правило, установщики не забывают. Защитная накладка отодвинута влево для удобства обслуживания

Вернуться к списку

Установка кондиционера своими руками: подробная инструкция монтажа, схемы и правила

Краткое описание, свойства и предназначение

Кондиционер – это агрегат для поддержания оптимального микроклимата в помещении. Он может за считанные минуты охладить воздух в нём на 10-15°С.

Если установлена сплит-система, у владельца есть возможность как понизить температуру в комнате, так и за кратчайшее время увеличить её. Подобные агрегаты имеют довольно небольшой внутренний блок, крепящейся в верхней части несущей конструкции. Внешний же обязательно выносят на фасад дома.

Принцип работы кондиционера

В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.

Технические характеристики

Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.

Назначение прибора

Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.

Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.

Важно! Согласно рекомендациям компаний, занимающихся производством кондиционеров, на сплит-системе не стоит выставлять режим обогрева, если на улице больше — 5°С.

Какие бывают кондиционеры

У каждой модели свои особенности работы. Их учитывают, чтобы в процессе эксплуатации не возникало недовольства устройством. Рынок предлагает новые разработки, но без знания, что и как работает, выбрать подходящую климатическую технику не получится.

Инверторные климатические системы

Инверторный тип кондиционера позволяет поддерживать одинаковую температуру, но при этом устройство не отключается полностью, а переходит в режим пониженной мощности:

• снижается скорость вращения лопастей вентилятора;
• уменьшается производительность компрессора и теплообменника.

Преимущество данного вида:

• экономится электроэнергия до 30 %;
• срок службы увеличивается на 50 %;
• меньше шумит;
• детали устройства не изнашиваются.

При запуске обычного кондиционера большая нагрузка ложится на сеть и компрессор. Инвертирование позволяет механизму работать постоянно, самостоятельно моделируя климат в помещении.

С возможностью подогрева

Такие сплит системы стоят дороже, но при температуре на улице от 0 до +10, могут обогревать квартиру. Преимуществ у такого оборудования много:

• подсушивает воздух, не давая образовываться плесени на стенах;
• экономит электроэнергию благодаря автоматическим настройкам температуры;
• выделяет в 3-4 раза больше тепла, чем затрачивает.

Минус «теплого» кондиционера в высокой стоимости. В холодное время года при минусовых температурах оборудование без зимнего комплекта включать нельзя – это приводит к поломке техники.

Наличие зимнего комплекта

Преимущества зимнего комплекта кондиционера

Существует множество мифов про обогрев помещения кондиционером. Вот основные из них:

• С зимним комплектом можно полноценно отапливать квартиру: ни один кондиционер не нагреет воздух даже до 19 – 20 градусов, если за окном минус 20.
• При любой температуре сплит системы работают как всегда: КПД в зимнее время при низких температурах снижается раза в 3-4, поэтому ожидать полноценной работы на обогрев нельзя.
• Зимний комплект нужен для отопления зимой: устройство защищает кондиционер, который включается зимой для охлаждения помещений, в которых всегда жарко и требуется отвод тепла.
• Со встроенным зимним устройством сплит систему можно включать всегда: она служит для защиты в межсезонье от ночных заморозков.

Для обогрева лучше использовать конвекторы или другие системы. Они намного дешевле кондиционера, поэтому рисковать не стоит.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.
Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.
Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера.
От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения.
Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое.
Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

Энергоэффективность

Энергоэффективность кондиционера — параметр, который содержит в себе два прошлых параметров. По сути, это коэффициент между ними. Данный показатель является технической характеристикой всех современных электроприборов и отображает энергоэффективность (КПД).

Если говорить о энергоэффективности в рамках кондиционера, то она выражается в отношение производимой мощности (охлаждения или обогрева) к потребляемой мощности электричества. Если рассмотреть на примере, то возьмем прибор с холодопроизводительностью в 2,2 кВт, и мощностью электропотребления в 0,6 кВт . Коэффициент энергоэффективности составит 3,67.

Энергоэффективность кондиционера

В современных электроприборах принято разделять энергоэффективность на группы, от A до G, чем выше класс — тем более экономичным к электропотреблению считается прибор. В нашем примере, это 3,67 — что относится к классу «А» (наиболее экономичные приборы). Соответсвенно, приборы класса B — имеют более энергозатраные показатели чем A, класс C более энегозатраный чем B и т.д.

Величина звукового давления

Так-же один из наиболее важных параметров, который по сути отображает уровень шума прибора и выражается в дБ. Производитель обычно указывает уровень шума наружного блока, поскольку внутренний блок часто имеет несколько скоростей, в зависимости от которых меняется и уровень шума. По-мимо этого, внутренний блок всегда работает тише наружного.
Стоить заметить, что уровень шума наружного блока так-же зависит от его типа и размера. Допустим блок «семерка», типа «on/off» — имеет уровень шума примерно равный 45-55 дБ. А вот другой тип кондиционеров, инверторный, имеет не постоянный уровень шума — а максимальный. Посколько данный тип кондиционеров устроен таким образом, что его производительность постоянно меняется в процессе работы, то и уровень шума у него динамический. Поэтому принято указывать только максимальную величину.

Допустимая рабочая температура

Допустимая рабочая температура наружного воздуха — это рекомендация, которая указывает при какой температуре можно безопасного пользоваться устройством. Работы кондиционера при температуре, которая выше или ниже допустимой, чревата быстрым выходом из строя прибора.

Для большинства бытовых сплит-систем, который не оснащены функцией подогрева, нижний порог наружной температуры-5°С. Вряд-ли Вам захочется прохлады когда за окном такая температура, но это важный параметр. Дело в том, что при этой температуре начинаются физические процессы по изменению структуры фреона и компресорного масла, из-за чего, сразу после пуска, у Вас может заклинить компрессор. По мимо этого, обмерзает сливное отверстие дренажного шланга — и весь конденсат из кондиционера польется обратно в помещение.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства.

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см.

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
4. Удаление бытовой техники, занавесок от устройства на 3 м.
5. Кондиционер не располагают над батареями и мебелью.
6. Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом.

На что обратить внимание при покупке кондиционера

Выбирая модель кондиционера, проверьте показатель мощности – он должен позволять полноценно охладить комнату. Помимо этого, следует учитывать:

1. Тип компрессора (экономичность и надёжность у инверторного кондиционера выше, чем у неинверторного)
2. Уровень шума (идеальным уровнем считается 25-30 дБ).
3. Наличие фильтров (они служат для очистки воздуха от грязи и неприятных запахов).
4. Вентиляция (опцией подачи свежего воздуха оснащено не всякое устройство, у большинства остальных моделей в этом режиме не задействуется наружный блок).
5. Автоматический режим (данная опция обеспечивает возможность работы прибора без постоянного выставления параметров).
6. Дизайнерское решение (внутренний блок располагается на виду, вследствие чего его дизайн обязан соответствовать стилю помещения).

Как производится монтаж. Что необходимо знать о предприятии-установщике?

Купив сплит-систему, нужно обратиться к мастеру для её установки. Специалист проложит трассу для связующих коммуникаций. В стене делают отверстие диаметром 30-50 мм. Со стороны улицы монтируют наружный блок. В комнате устанавливают внутренний корпус. Далее их соединяют и продувают всю систему фреоном.

Чтобы агрегат работал эффективно и долго, устанавливать его должен человек с соответствующим опытом и знаниями. Лучше всего обратиться в фирму, занимающуюся поставкой кондиционеров. Чаще всего в их специализацию входит и монтаж.

Не рекомендуется искать мастера по объявлениям в газете. Хотя установка в этом случае обойдётся дешевле, но, если возникнут неисправности, вам будет некому предъявить претензии.

Обзор лучших моделей по соотношению цена-качество

Здесь мы представляем Вашему вниманию ТОП-5 относительно недорогих домашних кондиционеров с оптимальным набором функций.

Electrolux EACS-07HG2/N3

Классический настенный кондиционер от фирмы Electrolux в стильном белом корпусе. Сплит-система считается одной из лучших в своем ценовом сегменте. Быстро создает комфортный микроклимат в помещении, осушает и очищает воздух.

Система оснащена одними из самых мощных воздушных фильтров. В этом же кроется и небольшой минус кондиционера – фильтры быстро загрязняются, однако их легко чистить.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 7,83 куб.м./мин
• Потребляемая мощность: 664-685 Вт.

Плюсы

• антикоррозийное покрытие внешнего блока;
• простота в использовании;
• мощное очищение воздуха;
• высокая энергоэффективность.

Минусы

• быстро засоряются фильтры.

LG B09TS

Инверторная настенная сплит-система сочетает в себе классическое дизайнерское решение и высокие эксплуатационные характеристики.

Запатентованные технологии бренда позволяют создать мощный поток ионов для очистки воздуха, а дополнительные фильтры задерживают мелкие механические частицы пыли.

Также в кондиционере реализована система самодиагностики через встроенный Wi-Fi модуль.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 729-771 Вт.

Плюсы

• эффективность;
• отсутствие вибрации;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• уникальный дизайн.

Минусы

Roda RS-A09F/RU-A09F

Компактная настенная сплит-система с хорошим функционалом. Несмотря на свою бюджетность, модель изготавливают по высочайшим стандартам качества с учетом всех современных требований безопасности.

Качественный компрессор обеспечивает быстрое охлаждение помещение и поддержание комфортной температуры. Пользователи отмечают не очень удобное управление за счет двойных назначений клавиш.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 825 Вт.

Плюсы

• антиплесневое покрытие испарителей;
• невысокая цена;
• низкое потребление энергии;
• небольшие габариты.

Минусы

• шумный внутренний блок;
• неудобное управление;
• на корпус липнет пыль.

Electrolux EACS/I-09HM/N3_15Y

Инверторная настенная сплит система, подходящая для небольших помещений благодаря своим небольшим габаритам.

Мощности кондиционера хватает на поддержание комфортной температуры в помещении до 25 кв.м. Оптимально подходит для небольших квартир и студий, компактных офисов.

Имеется два фильтра в комплекте – антиаллергенный и бактерицидный.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 775-777 Вт.

Плюсы

• бесшумная работа;
• компактность;
• управление с пульта;
• многофункциональность.

Минусы

• несколько завышена стоимость из-за дополнительных функций.

Electrolux EACS-09HG2/N3

Модель 2018 года остается популярной на рынке за счет оригинального дизайна и функциональности.

Многоступенчатая очистка воздуха обеспечивается генератором холодной плазмы, который разлагает неприятные запахи и аэрозоли, а также убивает патогенную микрофлору воздуха.

Управление интуитивное и понятное, во время работы система отличается низким уровнем шума и отсутствием вибраций.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8,83 куб.м./мин
• Потребляемая мощность: 733-824 Вт.

Плюсы

• высокая энергоэффективность;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• функциональность.

Минусы

• в комплекте нет вилки.

Лучшие кондиционеры сплит-системы для квартиры

Кондиционеры раздельного типа для квартир характеризуются более высокой мощностью и низкой шумностью, если сравнивать их с мобильными и моноблочными оконными устройствами. Еще одним несомненным плюсом является разнообразие видов внутренних блоков сплит-систем: настенные, напольно-потолочные и кассетные. В нашем рейтинге представлены лучшие кондиционеры сплит-системы по отзывам.

LG P07SP

Инверторная настенная сплит-система с мощностью охлаждения 2,05 кВт рассчитана на площадь до 20 м². СКВ осуществляет мониторинг энергопотребления, выполняет умную диагностику. Комфортная атмосфера не нарушается громкой работой, минимальный уровень шума составляет 19 дБ, максимальный – 33 дБ. LG P07SP оснащена антибактериальным фильтром, который очищает воздух от вредных микробов и аллергенов.



Плюсы:

• Быстрое охлаждение и нагрев помещения
• Практически не шумит
• Внутренний блок устройства удобно мыть

Минусы:

• Пульт дистанционного управления без подсветки
• В комплекте нет сетевых проводов

Panasonic CS-E7RKDW/CU-E7RKD

Инверторная модель схожа по мощности и функциональности с предыдущей сплит-системой, однако у нее есть свои особенности. В Panasonic CS-E7RKDW/CU-E7RKD используется технология iAutoX, при которой достигается высокая скорость работы компрессора и внутреннего блока вентилятора. В результате заданные параметры достигаются на 35% быстрее, чем в более ранних аналогах.

Функция произвольного автоматического перезапуска позволяет устройству работать без стартера. После сбоя в электроснабжении или аварийного отключения питания функционирование кондиционера возобновляется. При этом блоки СКВ включаются не одновременно, а в порядке очередности. 32 типовых схемы гарантируют защиту от перепадов мощности и увеличивают срок эксплуатации прибора.



Плюсы:

• Длинный трубопровод системы дает возможность максимально отдалить внутренний и внешний модули друг от друга
• Стандартный трубопровод длиной 15 метров может быть удлинен до 20 и 30 метров
• Экономия электроэнергии без потери комфортности
• Воздухообмен устроен таким образом, что устраняет микроорганизмы и споры плесени
• Панель внутренней части легко снимается и моется
• Есть функция распознавания большой активности людей в помещении

Минусы:

• Воздушный поток нельзя направить параллельно потолку

Hisense AS-07UR4SYDDB1G

Компактная настенная сплит-система без труда поместится не только над кроватью в спальне, но и на стене у окна в детской комнате или на кухне. Для модели из средней ценовой категории у Hisense AS-07UR4SYDDB1G достаточно широкий функционал. Кондиционер работает в режиме вентиляции, автоматически поддерживает температуру и регулирует воздушный поток, сам диагностирует неисправности, предотвращает образование льда. Устройство оснащено генератором анионов, дезодорирующим фильтром, функцией запоминания настроек.



Плюсы:

• Небольшие размеры и функциональность сплит-системы
• Практически бесшумная работа
• Автоподдержка установленной температуры
• Инверторный компрессор способствует экономии электроэнергии

Минусы:

• Шумно двигаются шторки

Shivaki SSH-L079DC

Модель серии Lux Inverter функционирует в режиме «тепло-холод», обеспечивая комфорт на площади от 9 до 16 м². Дополнительные опции: сон, обогрев, вентиляция, осушение. Высокий класс энергоэффективности позволяет экономно расходовать электроэнергию. Минимальный уровень шума внутреннего блока составляет всего 18 дБ. Сплит-система оборудована генератором плазмы, защищающим воздушный поток от мельчайших частиц пыли и дыма посредством электростатического фильтра. Фильтрация Shivaki SSH-L079DC включает очистку природным антисептиком катехином, а также обработку активированным углем, который способен абсорбировать большинство вредных веществ, и обогащение воздуха витамином «C».



Плюсы:

• Ультрасовременный дизайн кондиционера
• Очень тихий внутренний блок
• Умное распределение воздушного потока благодаря Smart Airflow
• Положение горизонтальных и вертикальных жалюзи регулируется пультом ДУ
• Устройство автоматически запоминает положение шторок

Минусы:

• Короткий провод для подключения к розетке
• Wi-Fi модуль нужно покупать отдельно

Samsung AR09RSFHMW

Лучшая сплит-система по отзывам пользователей. Данную настенную модель целесообразно использовать в комнате площадью до 25 м². Кондиционер оснащен фильтрами тонкой очистки, системой дезодорирования и предотвращения образования льда. За тихую работу Samsung AR09RSFHMW отвечает инверторный компрессор. Пользователи отмечают лишь небольшой шум воздушного потока, проходящего через вентиляторы, а также надежность СКВ. Положительно на эффективность функционирования влияет большой теплообменник и воздухозаборник. Решетка внутреннего блока снимается за несколько секунд, что значительно облегчает уход за устройством.



Плюсы:

• Качественная сборка и металлический внешний блок
• Моментальное охлаждение помещения заявленных размеров
• На обогрев работает исправно, начиная с –5 °C на улице
• Интересный, небанальный дизайн
• Достаточно приемлемая стоимость

Минусы:

• На начальном этапе использования может появиться неприятный запах пластика
• Полное отсутствие в комплекте проводов
• Производитель не стал закрывать яркие светодиоды на дисплее

Лучшие премиальные кондиционеры для дома

В high-priced производители делают акцент на надежность комплектующих и безупречную работу устройства в любых климатических условиях. В кондиционерах из высокого ценового сегмента внешние блоки могут быть защищены антикоррозионными кожухами. Такие сплит-системы часто оснащаются инверторными компрессорами с мощной медной обмоткой, которая стойко переносит токовые нагрузки, и высококачественным микропроцессорным управлением с защитой от скачков напряжения.

Нередкое условие, предъявляемое к приборам, высокая мощность охлаждения и обеспечение комфортом внушительных по площади помещений. В нашем топе даны характеристики моделей всемирно известных брендов, рассчитанные на различные условия эксплуатации.

Samsung AJ068RBTDEH/AF

Инверторный внутренний блок мультисплит-системы продается в комплекте с встроенным воздушным фильтром и ИК-пультом. Модель оснащена технологией экономии электроэнергии при включении и выключении, позволяющей снизить энергозатраты. Samsung AJ068RBTDEH/AF оборудован двумя фильтрами тонкой очистки, которые удаляют из воздуха мельчайшие частицы пыли. Элементы фильтрации необходимо периодически промывать в проточной воде. Для этого предусмотрено легкое снятие и обратная установка деталей. Мощность охлаждения составляет 6,8 кВт, площадь помещения – 70 м², уровень шума – от 29 до 49 дБ.



Плюсы:

• В режиме ожидания прибор не потребляет электричество
• Стабильное и эффективное функционирование
• Низкий уровень вибрации и шума
• Есть авторестарт, ночной режим и непрерывное движение заслонок
• Горизонтальный воздушный поток регулируется автоматически

Минусы:

• Минусы не выявлены



Mitsubishi Heavy Industries SRK20ZSPR-S

Премиальный бренд разработал инверторную серию настенных сплит-систем для условий сурового климата. Mitsubishi Heavy Industries SRK20ZSPR-S – одна из моделей линейки, которая обеспечивает быстрое охлаждение и обогрев после старта. Устройство точно поддерживает заданные температурные показатели, минимально расходуя электроэнергию. Прибор способен работать на охлаждение при температуре на улице до –15 °C и на обогрев до –20 °C. Автоматическое функционирование агрегата обеспечивают три датчика.

Два из них размещены на внутреннем блоке, один на наружном. Параметры кондиционирования определяются системой после анализа показаний влажности, комнатной и уличной температур. Воздух фильтруется при помощи моющего воздушного фильтра. Чистота внутреннего модуля поддерживается самоочисткой, которая включается самостоятельно после отключения кондиционера. Вентилятор с антимикробной обработкой предотвращает образование плесени и противостоит микробам.



Плюсы:

• Инверторная система дорогого бренда по доступной цене
• Тихая работа, немного заметно гудение на максимальных оборотах
• Теплообменник тщательно высушивается, если включить специальный режим автоочистки
• Продолжительная эксплуатация при правильной установке

Минусы:

• У вентилятора только три скорости
• Пульт управления без подсветки

Daikin FTXB20C / RXB20C

Кондиционер с максимально низкой шумностью оснащен фильтром против шерсти кошек и собак, синантропных клещей. Фотокаталитическая фильтрация защищает воздух от вирусов, бактерий, аллергенов, неприятных запахов. Компрессор позволяет кондиционеру в считанные минуты достигать нужных настроек. Сплит-системой удобно управлять с помощью пульта, на котором устанавливается таймер, режим работы, необходимая мощность нагрева или охлаждения. Детали конструкции обработаны антикоррозионным покрытием, теплообменник с золотым напылением хорошо сопротивляется окислительным процессам.



Плюсы:

• Прочный матовый пластик внутреннего блока
• Высокая точность при поддержании температуры
• Практически бесшумная работа
• Плавное изменение температурных параметров
• Небольшой расход электричества

Минусы:

• Вертикальные шторки нужно двигать вручную
• Не регулируется температура в режиме сушки

Dantex RK-18SSI

Контроль мощности в данном инверторном кондиционере выполняется посредством технологии 180° переменного тока. В результате повышается уровень надежности и стабильности, время потребления электроэнергии сокращается, увеличивается точность охлаждения и нагрева. Прибор оборудован фильтрами – угольным и с ионами серебра. Встроенный микропроцессор с управляемой разморозкой обеспечивает интеллектуальную оттайку конденсатора.

Режим «+8°C» очень пригодиться в загородных домах без центрального отопления и на дачах. Независимое осушение выполняется автоматически, поддерживая оптимальную влажность в помещении. Режим авторестарт восстановливает все ранее обозначенные настройки в случае внезапного отключения электроэнергии. Ухаживать за Dantex RK-18SSI не составит труда. Для этого достаточно снять панель и обработать ее обычным моющим средством.



Плюсы:

• Отличная, бесперебойная работа и минимум проблем с обслуживанием
• Расширенный функционал с массой важных режимов
• Интуитивно понятное управление ИК-пультом

Минусы:

• Высокая стоимость

Toshiba RAS-10SKVP2-E

Первое место топа занимает японская модель, способная бесперебойно работать при температуре атмосферного воздуха до –20 °C. Мощность охлаждения сплит-системы составляет 2,51 кВт, оптимальная площадь – 25 м². Кондиционер оснащен Plasma фильтром, который чистит воздух, используя электромагнитное поле. Воздухоочиститель ионизирует поток на профессиональном уровне, освобождая его от бактерий. Toshiba RAS-10SKVP2-E выполняет самоочистку внутреннего блока с озоном, смена режимов осуществляется автоматически. В приборе реализовано 12 фиксированных положений шторок и столько же диапазонов покачивания.

Управляется СКВ посредством эргономичного пульта, разработанного специально для этой линейки. Наиболее часто используемые кнопки расположены вверху, доступ к остальным функциям скрыт сдвигающейся панелью. В агрегате используется двухроторный инверторный компрессор с приводом постоянного тока. Он обеспечивает точную регулировку производительности, экономичность эксплуатации и бесшумность. Конденсат надежно защищен от замерзания обогревателем дренажного поддона, который встроен в наружный модуль.



Плюсы:

• Мощный, тихий, быстро охлаждает воздух в помещении
• Пластиковые детали высокого качества
• Антибактериальный эффект плазменного фильтра
• Пульт дистанционного управления с подсветкой

Минусы:

• Небольшая длина коммуникаций для подключения

Источники

• https://homeasking.com/bytovoj-kondicioner-opisanie-harakteristiki-vidy/
• https://StrojDvor.ru/kondicionirovanie/ustrojstvo/parametry-i-texnicheskie-xarakteristiki-bytovyx-nastennyx-kondicionerov/
• https://dantex.ru/articles/printsip-raboty-konditsionera/
• https://AeroClima.ru/kondicionirovanie/tehnicheskie-harakteristiki-konditsionera/
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
• https://Tekhnik.top/luchshie-kondicionery-rejting/
• https://vyborok.ru/bytovaja-tehnika/luchshie-kondicionery.html

[свернуть]

Как установить кондиционер своими руками

Автор DearHouse На чтение 5 мин Просмотров 86 Обновлено 27 октября 2015

Профессиональный монтаж кондиционера является залогом его долгой службы. На первый взгляд эта процедура не выглядит сложно – достаточно подключить внешний и внутренний блок сплит системы. Но так ли это? Для анализа трудоемкости монтажа необходимо рассмотреть каждый его этап.

Правила установки

Перед началом проведения монтажа следует сделать ряд подготовительных мероприятий. Они разделяются на 2 группы – выбор кондиционера согласно параметрам помещения и обеспечение условий монтажа. Основные критерии выбора: площадь комнаты, наличие приточной вентиляции, количество людей, постоянно или периодически пребывающей в ней.

После этого можно приступать к подготовительным работам в помещении. Они проводятся во время ремонта или перед ним:

1. Ознакомиться с требованиями к монтажу в инструкции по эксплуатации. Это станет основой для правильной установки.
2. Расстояние от внутреннего блока до потолка должно быть не менее 15 см. Так можно обеспечить безопасность работы системы и ее эффективность. Перед потоком воздуха не должно быть преград – ширмы, межкомнатные перегородки и т.д.
3. Подвод электросети к месту установки кондиционера. Желательно выделить отдельную линию с автоматом в общем щите управления.

Этот этап работ можно провести самостоятельно. Дальнейшие действия потребуют изрядного умения и практического опыта. Достаточно допустить малейшую неточность, а тем более – скрытый дефект, и работа дорогого климатического оборудования окажется под угрозой.

В большинстве случаев монтаж состоит из следующих этапов:

• Определение места расположения наружного и внутреннего блока.
• Бурение отверстия для монтажа межблочной трассы.
• Подключение трассы к внутреннему блоку.
• Установка наружного блока.
• Подсоединение фреонового трубопровода, электрического кабеля и монтаж дренажной системы.
• Заправка системы фреоном.

Для каждого из этих этапов важно соблюдать технологию установки.

Бурение отверстия

Если отверстие в стене будет делаться сразу за внутренним блоком, то необходимо сначала прикрепить монтажную пластину. На нее будет установлен корпус кондиционера, поэтому работы следует выполнять очень внимательно. Сначала делается разметка на стене, вымеряется с помощью уровня правильность монтажа, а затем устанавливается пластина.

Рядом с ней бурится отверстие диаметром 50 мм, работы лучше всего проводить внутри помещения, но при этом следует проконтролировать безопасность. При работе может обвалиться часть стены – один из монтажников должен стоять на улице и контролировать процесс оттуда.

Монтаж межблочной трассы

К внутреннему блоку необходимо подсоединить все элементы межблочной магистрали: медные трубки для фреона, дренажную систему и электрический кабель. Для страховки рекомендуется увеличить расчетную длину трассы на 30 см. Это даст возможность избежать вероятных ошибок при монтаже.

Самым важным является правильное подключение медного трубопровода. Он полностью выпрямляется, на монтажные концы устанавливаются гайки и флекс. Далее трубки вальцуются и крепятся к внутреннему блоку. Очень важно соблюдать требуемое усилие.

[box type=”note” ]При недостаточно плотном затягивании будет утечка фреона, а при пережатии возможно повреждение медной оболочки, что тоже приведет к потере герметичности.[/box]

На этом этапе необходимо специальное оборудование для пайки и обжима. Стоимость профессионального инструмента высока – его покупка для разового монтажа невыгодна. Если же пользоваться менее качественным, то есть большая вероятность неправильного соединения трубопровода.

Далее монтируется дренажный шланг, место его присоединения к блоку обклеивается тефлоновой лентой. Затем подключается электрический кабель. Получившаяся магистраль нуждается в теплоизоляции, для этого трубки скручиваются с помощью специального влагостойкого скотча, и устанавливается теплоизоляционный кожух.

Монтаж наружного блока

Установка наружного блока – один из самых простых этапов проведения работ. Но и для него необходимо соблюдать условия монтажа. Прежде всего, необходимо выбрать место установки. Граничные расстояния от блоков до стен показаны на рисунке.

Кроме этого, следует учитывать безопасность устройства. С целью предотвращения кражи наружный блок устанавливается в решетчатый корпус. Для защиты от внешнего повреждения обязательно монтируется козырек из оцинкованной стали. Элементы крепления должны выдерживать как минимум 4-х кратный вес всей конструкции.

К наружному блоку подключается выведенная через отверстие межблочная трасса. Методика соединения всех магистралей такая же, как и для внутреннего блока.

Заправка фреоном

Один из ответственных этапов в установке кондиционера является заправка фреоном. Выполнить эту процедуру без специального оборудования невозможно.

Зачастую выбирают фреон марки R-22 или аналогичный ему. Он оптимально подходит для российских условий эксплуатации. Порядок выполнения работ следующий:

1. Кондиционер подключается и проверяется работа всех элементов системы.
2. К соответствующему патрубку подключается электрический насос, который сначала осушает медные трубки перед заполнением фреона.
3. Далее емкость с фреоном подключается к внутреннему блоку и начинается процесс заполнения. Нужный объем определяется исходя из технических характеристик устройства. Среднее время заполнения системы: 10-15 мин.
4. Отключение баллона и тестовая проверка работы кондиционера на всех режимах.

На этом установка завершена. Как видно из этого обзорного описания процесса монтажа, работы по установке кондиционера отличаются трудоемкостью и требуют больших практических знаний от монтажника. Поэтому самостоятельно устанавливать климатическую систему не рекомендуется, так как есть еще много параметров, которые напрямую могут повлиять на ее эффективность и продолжительность работы.

Как установить свой собственный мини-сплит на выходных

Можно вырезать ребра HVAC и установить свой собственный мини-сплит, тогда вы в нужном месте. Установка мини-сплит — простой способ обогрева и охлаждения помещения. Мини-секции могут быть выведены в несколько помещений или без воздуховодов. Сегодня мы говорим о бесканальной системе от MRCOOL, сделанной своими руками, которую я буду устанавливать в своей мастерской. С имеющейся у нас изоляционной пеной этого должно быть более чем достаточно для охлаждения здания летом.Прочтите, чтобы получить все подробности о том, как прошла установка, от начала до конца.

Если вы любите эти вещи так же сильно, как и мы, вы можете подписаться на нас в Instagram, где мы публикуем подглядки и закулисные истории в наших историях. Кроме того, знаете ли вы, что вы можете получить множество планов проектов со всего Интернета, подписавшись на нас в Facebook и Pinterest!

Раскрытие информации: это руководство содержит партнерские ссылки и спонсируется MRCOOL, однако мнения на 100% принадлежат мне.

Полное видео проекта

Хотите увидеть, как все это сложилось? Посмотрите полное видео проекта ниже и не забудьте подписаться на YouTube, чтобы не пропустить будущие видео!

Какой размер Mini Split стоит купить?

Ниже я собрал то, что я считаю подходящими размерами для каждой из единиц. Однако эти размеры основаны на идеальных условиях, и есть много других переменных, которые следует учитывать. Например, если у вас высокие потолки, плохая изоляция и / или вы живете в районе с экстремальными температурами, вам, скорее всего, придется увеличить размер своего мини-сплит.

Необходимое время: 2 дня.

Установить мини-сплит на 100% самостоятельно можно с помощью новой системы DIY от MR COOL. Это пример того, как мы установили комплект 36k BTU в отдельную мастерскую Rogue HQ.

1. Установка прочного основания для наружного блока

   Для наружного блока требуется прочная монтажная площадка. Мы решили залить нашу собственную бетонную площадку для блока размером 2 x 4 фута. Для этого потребовалось около шести 80-фунтовых мешков бетона.Сначала мы удалили верхний слой почвы, затем обрамили подушку и выровняли каркас, затем перемешали бетон, залили каркас и с помощью доски выровняли его ровно, заполнив все низкие места. Как только бетон начал немного схватываться, я разгладил его. К сожалению, собака прошла по нему не один, а два раза. К счастью, поверх отпечатков лап лежит большой блок.
   Другой вариант — прикрепить монтажный кронштейн к стене здания. Однако нам нужно было сделать его как можно ниже из-за окна над ним.

2. Черновая электрическая обработка

   К счастью, у нас все еще был доступ ко всем внутренним стенам, поэтому мы протянули трехжильный провод 10 AWG с заземлением от панели через внутренние стены к месту, где собирались установите наружный блок.

   Затем мы просверлили отверстие во внешней стене и прикрепили водонепроницаемый кабелепровод к разъединительной коробке с предохранителем на 30 А, к которой мы подключили конец провода 10/3.

3. Монтаж внутреннего блока

   Теперь пришло время переместиться внутрь и установить внутренний блок.Так как у нас нет гипсокартона, мне нужно прикрепить кусок фанеры 1/2 дюйма к стойкам. Эта деталь была сделана немного меньше, чем занимаемая площадь блока, поэтому при установке гипсокартона она помещалась прямо за ней.

   Затем монтажный кронштейн выровняли и прикрутили к фанере и шпилькам. Затем я вырезал место для линий, прикрепил дренажную линию к блоку и установил внутренний блок на место.

4. Прокладка трубопровода и дренажа

   В большинстве других случаев этот блок должен быть установлен на внешней стене, и трубопроводы будут проложены через отверстие в этой стене и снаружи.Однако, поскольку у нас есть доступ к стенам и есть некоторое мертвое пространство за отрядом для прокладки лишних линий, мы смогли вывести линии из здания именно там, где они должны быть.

   В комплекте идет цилиндрическая втулка, которую можно обрезать до нужной длины и использовать для плотного закрытия отверстия. Затем линии проходят через это отверстие и выводятся наружу к внешнему блоку.

   Дренажная линия также проходит через это отверстие, однако необходимо проявлять особую осторожность, чтобы удостовериться, что дренажная линия имеет правильный уклон и дренирует свободно и без ловушек в линии.Поскольку моя линия в основном проходила по внутренней части здания, мне нужно было ее утеплить, чтобы убедиться, что линия не потеет.

5. Герметизация проникновения в наружную стену

   После завершения трассировки я заклеил вокруг рукава и внутри рукава изоляцию из аэрозольной пены, чтобы предотвратить попадание каких-либо внешних факторов внутрь.

6. Установка Наружный блок

   Наружный блок уже установлен, но нам нужно было убедиться, что он не двигается, поэтому мы прикрепили его к плите с помощью Tapcons с резиновыми вибрационными прокладками между блоком и бетоном.

7. Подключение наружного блока

   Внутри этого белого рукава есть черная электрическая линия, идущая обратно к внутреннему блоку. Он подключается к наружному блоку и обеспечивает питание внутреннего блока. Для этого используются белый разъем и провод заземления.

   Питание наружного блока от 30-амперного разъединителя подается по предварительно смонтированному водонепроницаемому трубопроводу. Электропроводка уже есть, и ее можно обрезать до нужной длины. Красный и черный провода являются горячими проводами и будут подключаться к линиям L1 и L2 с помощью желтого обжима на вилочных разъемах.Затем все, что осталось, это заземляющий провод, который подключается к металлической пластине под соединениями.

8. Подсоединение линий хладагента

   Линии хладагента навинчиваются на соединения. Оба они разных размеров, так что ничего не напутаешь. После того, как они затянуты, вы можете снять колпачки по бокам линий, чтобы получить доступ к шестигранному ключу, который поворачивается до упора, чтобы выпустить хладагент из линий и создать давление в системе.

   Это часть системы, которая отличает ее от других мини-сплитов. В большинстве других агрегатов хладагент добавляется постфактум с использованием системы, которая есть у большинства профессионалов. Наличие хладагента в линиях и возможность создавать давление в собственной системе делают этот процесс полностью самостоятельным.

9. Установка предохранителей

   Теперь 30-амперные предохранители можно вставить в предохранительный 30-амперный разъединитель. Обратите внимание, что предохранители не идут в комплекте с разъединителем.Их нужно покупать отдельно.

10. Ввод провода в панель

    Наконец, вам нужно привязать провод к панели. Если вам неудобно это делать, во что бы то ни стало наймите профессионала. Я не лицензированный электрик и не претендую на это. Также обратите внимание, что на фотографиях ниже показана панель, которая в настоящее время находится в стадии строительства, поэтому есть много проводов, которые еще не связаны.

    Для начала необходимо выключить главный выключатель (большой выключатель вверху), затем снять лицевую сторону панели и снять изоляцию с провода после того, как он войдет в панель.

11. Подключение заземления и общих проводов

    Затем заземляющий провод зачищается и привязывается к шине заземления. Обычно это происходит по направлению к внешней стороне панели. Белый провод (общий провод) привязывается к общей шине, которая обычно находится рядом с выключателями.

12. Установка выключателя

    Теперь для этого выключателя мы будем использовать двухполюсный выключатель на 30 А. Это означает, что два провода горячие. Таким образом, два провода на 110 вольт пройдут к устройству и обеспечат общее напряжение 220.Поэтому и красный, и черный провода зачищаются и подключаются к выключателю.

    Затем разрыв вставляется в свободный паз на панели. Не все панели одинаковы, поэтому ваша может выглядеть немного иначе.

    После того, как вы вставите выключатель, вы можете заменить лицевую сторону панели и снова включить главный выключатель. Это должно завершить установку.

13. Добавление адаптера WIFI

    Это довольно просто, есть адаптер USB, который подключается к задней части передней панели.Поднимите переднюю панель, чтобы открыть ее, и подключите ее. Выполнив действия в приложении, вы подключите устройство к Wi-Fi, что позволит вам настраивать расписания, отслеживать необходимое обслуживание и включать я », которые информируют вас о том, находитесь вы в здании или нет, и соответственно нагреваете или охлаждаете.

Заключение

Честно говоря, я был немного напуган, когда начал. Электропроводка меня немного напугала, потому что я никогда раньше не устанавливал выключатель, а общий процесс был для меня совершенно новым, так что я учился на ходу.При этом на самом деле в этом нет ничего особенного. После установки я был поражен тем, насколько это было просто. Даже проводка и работа панели были неплохими. Приложив немного усилий, вы можете сэкономить кучу денег, установив это устройство самостоятельно.

How to DIY Mini Split — Single and Multi Zone Installation

MrCool, Pioneer и несколько других брендов производят кондиционеры и тепловые насосы для самостоятельной мини-сплит-установки. Вы сэкономите все затраты на рабочую силу, если сделаете это самостоятельно — и вам не понадобится сертификат EPA 608 для работы с хладагентом, поскольку системы поставляются предварительно заправленными хладагентом.

Если вы еще не выбрали систему, наше Руководство по покупке Best DIY Mini Split поможет вам сделать правильный выбор в соответствии с вашими потребностями.

Что вы узнаете из этой статьи

Опции: В этой статье вы узнаете о различных типах доступных мини-сплит-единиц. Это важно, потому что, если вы собираетесь установить систему, вы можете выбрать ту, которая лучше всего соответствует вашим потребностям.

Пошаговая установка «сделай сам»: Вы также узнаете, как выполнить установку без профессиональной помощи специалиста по HVAC, и какие инструменты и материалы вам понадобятся для эффективного выполнения работы.Наконец, вы узнаете, как проверить свою мини-сплит-систему, чтобы убедиться, что она работает правильно.

Что есть в наличии — бесканальные системы кондиционирования и тепловые насосы

Вот варианты, которые следует рассмотреть.

Одно- и многозонные мини-сплит-системы: Доступно множество различных типов мини-сплит-систем. Однозонные системы с одним наружным блоком и одним внутренним блоком являются наиболее популярными, но предлагаются двухзонные и многозонные блоки, которые включают один наружный блок, конденсаторный блок и два или более внутренних блока испарителя.

Требования к напряжению: Блоки также различаются в зависимости от напряжения или мощности, необходимых для мини-сплит-системы. Наиболее распространенными являются 208/220 В и 110/120 В, поэтому вам нужно будет подключить мини-сплит-блок к электрической системе вашего дома.

Важный совет: Вероятно, вы это знаете, но если вы планируете самостоятельно установить этот тип системы, вам нужно будет купить систему с предварительно загруженным хладагентом. Это позволяет убедиться, что он продается / продается как мини-сплит DIY.Мини-сплит-системы без предварительно загруженного хладагента должны устанавливаться специалистом по HVAC в соответствии со строительными нормами. EPA (ассоциация защиты окружающей среды) требует технической сертификации 608 для установки хладагента в кондиционер.

Предварительно загруженные системы DIY позволяют просто подключить испарительный агрегат к внешнему конденсатору, и вы можете запустить его после выполнения необходимых шагов для полной установки.

Установка в одной зоне

Мини сплит-системы в одной зоне имеют один конденсатор и одну головку.Этот тип устройства лучше подходит для небольшой площади — 750 квадратных футов или меньше. Имея только один конденсатор и одну головку, этот блок намного проще установить, чем двух- или многозонную систему. Большим преимуществом установки одной или нескольких систем с одной зоной является то, что если один блок не работает должным образом, вам нужно будет устранить неисправность только в одной системе, а не во всех остальных испарителях.

Двух- или многозонная установка

Двух- или многозонные системы имеют две или более головок или испарителей для каждого конденсатора.Как и в случае с любым другим проектом, чем больше деталей или систем необходимо установить, тем более утомительным и трудоемким будет проект. Двойные и многозонные устройства также доступны в Интернете у ряда продавцов, а также в Home Depot или Lowe’s.

Напомним, если вы не видели предыдущий комментарий: Убедитесь, что при покупке мини-сплит-блока вы покупаете блок, обозначенный как DIY. Это гарантирует, что хладагент уже предварительно загружен в шланг, соединяющий конденсатор и головку.

Если вы новичок в бесканальных тепловых насосах, также называемых мини-сплит-системами отопления, вентиляции и кондиционирования воздуха, то ознакомьтесь с нашим подробным руководством по мини-сплит-системе, обзорами и ценами. Это полное руководство по покупке мини-сплит-систем, цель которого — помочь вам выбрать подходящую для вашего применения систему, будь то однозонная или многозонная бесканальная система.

Однозонная и многозонная системы

У обеих есть свое место, но для самостоятельной установки мы рекомендуем использовать однозонные системы. Хотя стоимость оборудования для двух-четырех однозонных систем выше, чем для двухзонной или четырехзонной системы, мы думаем:

Если установка одного из блоков не проходит должным образом — или если после установки один из Если в будущем устройство выйдет из строя, вы все равно будете использовать одну или несколько мини-сплит-систем и сможете оставаться в тепле или прохладе в зависимости от сезона.

Если у вас профессиональная установка оборудования, получите несколько оценок и примите их рекомендации. Фактически, даже если вы подумываете о самостоятельной установке, получение бесплатной оценки установки от лучших установщиков в вашем регионе не принесет никакого вреда или затрат. Бесплатно. Без обязательств. Хороший совет по выбору лучшей системы для вашего дома. И вы можете сравнить стоимость DIY и профессиональную стоимость, чтобы увидеть, сколько на самом деле может быть ваша экономия.

Необходимые инструменты для самостоятельной сборки Mini Split — Для установки мини-разъема не требуется много инструментов, и большинство инструментов, вероятно, уже есть в вашем распоряжении.Ниже приводится список инструментов, необходимых для завершения процесса установки:

• Разводной ключ
• Дрель / шуруповерт
• Кольцевая пила
• Уровень

Необходимые материалы — Ниже приведен список инструментов со всеми необходимыми материалами , в дополнение к перечисленным выше инструментам, необходимым для самостоятельной установки мини-сплит-системы:

• Бесконтактная мини-сплит-система — это может быть одно-, двух-, трех- или четырехзонный блок, в зависимости от потребностей вашего дома.
• Кронштейны конденсатора или цементная подкладка
• Пластиковая или резиновая подушка конденсатора
• Комплект крышки пластиковой линии

Как установить мини-сплит-систему своими руками

Вот шаги для установки — Установка мини-сплит-системы своими руками установка — это то, что можно сделать, не нанимая профессионального специалиста по HVAC.Конечно, в этом его прелесть.

Однако это не самый простой проект, но, выполнив шаги, перечисленные ниже, это можно сделать. Если у вас есть базовые навыки для электромонтажных работ, вы умеете работать с простыми электроинструментами и проявляете терпение, этот проект вам под силу!

Шаг 1: Выберите правильную систему (см. Наше руководство): Самый первый шаг — выбрать мини-сплит-блок, который вы хотите установить у себя дома. В зависимости от площади помещения, которое вы хотите обогреть или охладить, вам понадобится однозонный блок вплоть до четырехзонной системы.

Проверьте BTU системы, чтобы убедиться, что она может обрабатывать необходимую площадь в квадратных футах. Каждая система будет иметь конденсатор, расположенный за пределами дома, и один или несколько кондиционеров или испарителей. Следите за тем, чтобы ваша мини-сплит-система не стала слишком маленькой. Получите достаточно кондиционеров для работы. Очевидно, проще всего будет установить одноконную систему. Чем больше зон вам нужно покрыть, тем больше работы потребуется для установки вашего мини-сплит-блока.

Шаг 2: Подайте питание на систему: Электропитание — это следующий шаг для правильной установки мини-сплит-блока.Вы можете подключиться к существующей электрической линии, но лучше всего использовать новую линию выключателя. Мини-сплит-системы обычно работают от 120 В или 220 В. Убедитесь, что вы проверили свое устройство, чтобы убедиться, что вы подключаете правильные электрические линии к мини-сплит-устройству. Если вы не очень знакомы с электричеством, вы можете связаться с вашим местным инспектором по электрике. Они могут указать вам правильное направление и дать полезный совет. Другой вариант — нанять электричество лицензированному электрику — это хорошая идея, если у вас нет опыта установки новой электрической схемы и проводки.

Шаг 3: Установка кронштейна или подушки конденсатора: Затем вам нужно подготовить место, где вы собираетесь разместить конденсатор. Это будет за пределами дома и рядом с местом, где будет размещен кондиционер.

Двумя наиболее популярными вариантами являются заливка бетонной подушки для крепления конденсатора или установка конденсатора на кронштейн, подключенный к дому. Для цементной подушки обычно требуется около шести 80-фунтовых мешков с бетоном, а кронштейн может стоить от 79 до 200 долларов.Если вы решили использовать кронштейн, убедитесь, что вы подключаете его относительно близко к воздухообрабатывающему устройству и что кронштейн надежно закреплен.

Шаг 4: Установка кронштейна испарителя: Следующим шагом является установка внутреннего блока или кондиционера. Прежде всего, он должен быть расположен на внешней стене на высоте не менее шести футов от пола. Также рекомендуется избегать попадания прямых солнечных лучей в помещение, которое может покрывать мебель.

Ознакомьтесь с руководством по установке вашей системы, чтобы убедиться, что ваш внутренний блок не слишком близко к потолку.Это расстояние зависит от марки приобретаемого вами устройства. Найдите шпильки с помощью прибора для поиска шпилек и установите кронштейн внутреннего блока с помощью подходящего оборудования, поставляемого производителем. Кроме того, используйте уровень, чтобы убедиться, что крепление испарителя выровнено. Наконец, убедитесь, что в месте размещения внутреннего блока нет проводов или труб, так как вам нужно будет просверлить отверстие диаметром 2-3 дюйма в стене наружу.

Шаг 5: Создание отверстия для проводки, линий хладагента и дренажной линии: Сначала используйте сверло меньшего размера и просверлите стартовое или пилотное отверстие.Затем с помощью кольцевой пилы просверлите отверстие нужного диаметра. Следуйте рекомендациям производителя относительно того, где сверлить и какое отверстие необходимо.

Шаг 6: Установите линии и т. Д. Затем запустите набор линий. Размотайте линии от испарителя. Линии будут линией хладагента, дренажной трубкой и контрольным проводом. Используйте изоленту, чтобы скрепить их. Осторожно пропустите лески через отверстие диаметром 2-3 дюйма.

Шаг 7: Установка испарителя: После запуска комплектов трубопроводов вы можете установить испаритель на кронштейн внутри дома.Просто следуйте инструкциям производителя о том, как подключить испаритель к кронштейну, а затем добавьте дополнительную изоляцию в область вокруг линии, чтобы обеспечить минимальные потери тепла.

Шаг 8: Установка компрессорно-конденсаторного агрегата: Для достижения наилучших результатов компрессорно-конденсаторный агрегат / наружный агрегат следует располагать на северной или восточной внешней стене, а также рядом с испарителем внутреннего воздуха. Как указано выше, вы можете разместить конденсатор на цементной подушке или на кронштейне.Следуйте инструкциям производителя, чтобы обеспечить достаточный зазор от линии крыши и стены. Вам нужно разместить конденсатор на резиновом коврике, который обычно входит в состав всей мини-сплит-системы, если он собирается опираться на бетонную площадку. Линия от испарителя воздуха к конденсатору должна проходить близко к дому и как можно более заподлицо.

Шаг 9: Установка комплекта трубопровода хладагента: Затем подсоедините предварительно заправленные линии хладагента. В зависимости от модели или устройства, которое вы выбрали для покупки, направления могут отличаться.Некоторые трубопроводы хладагента имеют рычажный механизм блокировки, а другие трубопроводы имеют резьбу. Будьте очень осторожны, чтобы не порезать и не проколоть трубопроводы, так как хладагент будет протекать — и тогда вы обязательно позвоните профессионалу, чтобы сделать ремонт по очень высокой цене. Хладагент также может нанести вред вашей коже.

Шаг 10: Установка кожуха линейного набора: Одним из последних шагов является закрытие линейного набора каким-либо металлическим, алюминиевым или пластиковым кожухом. Многие мини-сплит-системы поставляются с добавленными крышками, или вы можете создать свои собственные, если они не входят в комплект.

Тестирование вашего DIY Mini Split

После того, как внутренний испаритель и внешний конденсатор установлены, линии хладагента, мощности и слива запущены, а линии предварительно заправленного хладагента подключены к внутреннему и внешнему блокам, вы готовы для включения вашей мини-сплит-системы. Было бы неплохо обратиться к специалисту по HVAC для проверки или проверки, чтобы убедиться, что все работает и правильно подключено. Это, вероятно, будет стоить от 80 до 120 долларов за быструю двойную проверку.Кроме того, можно использовать инспектора по электрике, чтобы убедиться, что вся электрическая часть соответствует нормам.

Шланги подключены, питание включено, испаритель и конденсатор надежно закреплены, и теперь пора включить мини-сплит-систему и убедиться, что все работает правильно. Большинство систем имеют дистанционное управление, или вы можете подключить систему к своему смартфону. Включите мини-сплит-систему, установите желаемую температуру и наблюдайте, как система охлаждает или согревает ваш дом.

Если ваша мини-сплит-система не работает, устраните любые возможные проблемы: если вы используете пульт, есть ли в нем батарейки? Включена ли цепь в электрическом щитке? Установлен ли блок в режим переменного тока, а не в режим выключения или вентилятора? Если вы не можете заставить свою систему работать должным образом и устранение неполадок не помогает, вам, вероятно, следует позвонить специалисту по HVAC, чтобы решить проблему.

Сколько вы можете сэкономить с помощью мини-раздельной установки «сделай сам»?

Установка мини-сплит-теплового насоса сделает ваш дом более комфортным местом, где можно расслабиться и наслаждаться жизнью. Используя новейшую технологию теплового насоса, вы можете модернизировать систему отопления и охлаждения вашего дома по относительно разумной цене. Традиционные системы кондиционирования воздуха могут стоить не менее 3000 долларов, а установленная печь также может стоить от 2500 до 4000 долларов.

Мини-сплит-тепловой насос «сделай сам» — это одновременно обогреватель и кондиционер, примерно за половину стоимости.

Самостоятельная установка мульти сплит-системы сэкономит вам много денег, а также подарит вам чувство выполненного долга. Техническому специалисту по HVAC потребуется от 4 до 6 часов, чтобы установить блок с одной зоной. Вы будете платить не менее 80 долларов в час за труд, поэтому вы сэкономите не менее 350–500 долларов или более, выполняя проект самостоятельно. Установка двух- или многозонного блока займет у техника от 6 до 12 часов, чтобы завершить работу, если не больше. В этом случае вы можете сэкономить от 600 до 1000 долларов или больше только на затратах на оплату труда вашего мини-сплит-устройства.

Когда вы начнете планировать процесс установки, рассчитайте, что потратите как минимум два полных дня на установку вашей мини-сплит-системы, в зависимости от вашего опыта и навыков.

Это видео на YouTube также поможет вам понять весь процесс установки мини-сплит-системы самостоятельно. Это непростая задача, но вы можете сделать это самостоятельно и улучшить свой дом, сделав его более комфортным, независимо от времени года или температуры.

Полное руководство по установке мини-разделенного теплового насоса DIY

Стоимость установки мини сплит

В США установка мини-сплит-теплового насоса стоит в среднем $ 3900 для одной зоны блока 9000 БТЕ.Из этой суммы ваши затраты на установку и материалы составляют около долларов США 1600–1900 долларов США (цена самого мини-сплит-блока), а остальные долларов США — 2300 долларов США идут на установку!

Напротив, типичные затраты на установку мини-сплит-системы переменного тока за пределами Северной Америки стоят на тысячи долларов меньше. Например, цены на установку мини-сплит в Израиле начинаются с 70 долларов (семьдесят долларов) и доходят примерно до долларов 500 . Цена высшего класса — если вашему установщику нужно вставить новый медный провод, настенное крепление, электрический провод и дренажную трубку! Добавьте $ 35-50 за 1 метр (3.3 фута) дополнительной линейки / электрического провода, ЕСЛИ ваш наружный блок расположен далеко от внутреннего блока, что редко бывает в многоквартирных домах. Вот и все!

Итак, сравните типичную стоимость $ 300 для установки бесканального кондиционера в Европе / Азии / на Ближнем Востоке (и в других местах) с примерно $ 2000 в США. Такая высокая стоимость установки заставляет СТОЛЬКО домовладельцев в США серьезно задуматься о самостоятельной установке.

Выполнение установки без найма специалиста по ОВК особенно привлекательно для домашних хозяйств, которым необходимо установить мини-перегородки в 2–3 или более зонах (комнатах).Наличие нескольких зон фактически делает ваш мини-сплит стоимостью $ 4 000-6 000 + только за установку, которую бригада из 2 человек выполняет за 1 день!

Мини-раздельная установка без воздуховодов удобна для самостоятельного использования!

Хорошая часть для самостоятельных установщиков любого проточного теплового насоса / кондиционера заключается в том, что все они поставляются с ПРЕДВАРИТЕЛЬНОЙ ЗАГРУЗКОЙ хладагента R410A! Это означает, что вам не нужна отдельная банка с R410A (которую нельзя купить без карты EPA и лицензии HVAC).

Для установки бесканального мини-разветвителя все, что вам нужно, — это инструменты (см. Ниже) для сборки медного трубопровода, откачки воздуха, проверки давления и утечек, а также клапаны печи на наружном компрессоре для заполнения системы хладагентом!

В этом (очень подробном) руководстве я проведу вас через «проектирование» вашей мини-сплит-системы, выбор правильных компонентов и фактическую установку!

Если вы не хотите устанавливать его самостоятельно, вы можете попросить подрядчика по ОВКВ сделать это.

Бесконтактный тепловой насос и система кондиционирования воздуха

Mini Split AC / Heat Pumps ОТЛИЧНО работают как при нагреве, так и при охлаждении, особенно при охлаждении. Как правило, они вдвое эффективнее оконных кондиционеров или центральных кондиционеров! Несмотря на то, что рейтинги SEER центральных систем переменного тока приближаются к низшим бесканальным агрегатам, они измеряются на агрегате «обработчик воздуха». Никто вам не скажет, что они теряют 30-40% эффективности внутри ваших воздуховодов! Таким образом, вы получаете намного меньше холодного воздуха из центральной системы кондиционирования по сравнению с бесканальными системами, которые в реальной жизни потребляют до энергии на 50% меньше!

Подходит ли для отопления мини-сплит-тепловой насос?

Что касается отопления, то правильно собранная водяная (на основе радиатора с принудительной подачей воды) система ГАЗА будет более рентабельной, чем мини-сплит-тепловой насос.Однако тепловые насосы не отстают, а универсальность, которую они предлагают, часто превосходит принудительное горячее водоснабжение.

Если у вас есть одна комната или территория, которая не связана с вашим радиатором, или хижина в лесу, или если у вас нет ГАЗА на улице, высокоэффективный бесканальный тепловой насос является лучшим источником отопления для многих домовладельцев!

Я один из тех домовладельцев, и я действительно ДЕЙСТВИТЕЛЬНО установил свой собственный суперэффективный мини-сплит-тепловой насос Fujitsu 9RLS3HY (9000 БТЕ для охлаждения + 21000 БТЕ для обогрева), в первую очередь для обогрева моих 600 кв.футов. добавление двухуровневого чердака.

И о боже, это мини-сплит тепла! Через 2 дня после того, как я закончил установку, у нас в Массачусетсе была температура -10F, в течение 10 дней подряд! И эта самая маленькая единица мощности работала как чемпион!

Убедитесь сами:

В некоторых случаях люди платят целых 13 500 долларов США или (18 000 канадских долларов) за 4-зонную систему Carrier 🙁… и она даже недостаточно хорошо нагревается!

BTW, в режиме охлаждения, этот маленький Fujitsu является вторым по эффективности Mini Split AC с рейтингом 33 SEER, уступая только очень странному и почти никогда не устанавливаемому мини-сплит Carrier «до 42 SEER». Я серьезно сомневаюсь, что Carrier действительно является системой 42 SEER, глядя на ее спецификации. Также Carrier 42 SEER стоил 40%, что сопоставимые 33 SEER Fujitsu (оба 9000 BTU).

В любом случае, перейдем к установке своими руками…

Установка теплового насоса своими руками Часть 1: Выбор мини-сплит-системы

Существует два подхода к проектированию многозонной мини-сплит-системы, даже до того, как мы рассмотрим тепловую нагрузку каждой зоны.

Первый подход основан на простоте установки и снижении затрат.Это в основном требует установки одного многозонного компрессора (наружного блока) с несколькими подключенными к нему внутренними блоками. Такой подход на 10-20% дешевле с самого начала, но будет дороже в эксплуатации и значительно больше затрат на ремонт в случае выхода наружного блока из строя!

Второй подход основан на модульности и эффективности. Таким образом, он становится более отказоустойчивым. Это требует установки нескольких систем с одной зоной — по одной на каждую комнату. Это примерно на 10-20% дороже, но в конечном итоге будет намного дешевле как с точки зрения эксплуатации, так и с точки зрения затрат на ремонт!

Плюсы и минусы многозонного мини-сплит

Как и в любой механической / электрической системе — чем больше компонентов у вас в одном устройстве, тем больше вещей может пойти не так! Хотя объединение нескольких систем в один блок дешевле, чем покупка каждого блока по отдельности, обычно вам приходится заменять весь сложный блок, когда он ломается, а не заменять отдельные менее дорогие блоки.

Для следующих примеров мы примем общую номинальную мощность системы 36000 БТЕ с 4 предлагаемыми помещениями (зонами). Для сравнения цен и эффективности мы будем использовать бесканальную мини-сплит-систему от Fujitsu ( xltH High-Heat , модели с максимальной эффективностью: 9RLS3HY против AOU36RLXFZH). Однако у Mitsubishi, Daikin, Gree, Carrier и всех других брендов будет почти идентичная картина — чем больше БТЕ или зон имеет система, тем ниже эффективность!

Мини сплит-система Стоимость

Вот стоимость основных компонентов системы: внутренние кондиционеры + наружный компрессор (ы):

4-зонная система 36K BTU: 1 наружный блок AOU36RLXFZH + 4 только настенных блока ASU9RLF1, стоит 5649 долларов США .
4x 9K BTU однозонные системы: 4 наружных блока AOU9RLS3 + 4 внутренних блока ASU9RLS3Y, стоит 1746,95 долларов США за каждую пару или 6 987,80 долларов США для всех.

Разница в $ 1339 .

ПЛЮСЫ многозонной бесканальной теплонасосной системы

Первоначальная стоимость 4-зонного компрессора 36 000 БТЕ составит около долл. США 1000–1 500 долл. США меньше, чем 4 отдельных наружных блока со средним значением 9000 БТЕ каждый.
Вам понадобится только одна цепь 40-50 А, 220/240 В (меньше проводки и электромонтажных работ).

Учитывая, что каждая новая цепь 220/240 В будет стоить $ 400 , чтобы добавить, экономия составит $ 1,200 (вам все еще нужна одна из них, поэтому вы устраняете 3 цепи). Если у вас «занятая» основная служба или устаревшая служба 100 AMP, вам, вероятно, потребуется электрическая модернизация, но это касается как 1 многозонной, так и 4 однозонной системы.

Вот и все для ПРО.

МИНУСЫ многозонного бесканального мини-сплит-теплового насоса

Главный недостаток мультизонального мини-сплита на — огромное падение эффективности на ! Таким образом, Fujitsu AOU36RLXFZH с 4 зонами 36K БТЕ имеет максимальный рейтинг 13 EER и 20 SEER (при подключенных настенных внутренних блоках 4 x 9K BTU без каналов).Все другие конфигурации приведут к снижению эффективности!

Номинальная мощность охлаждения / нагрева данной системы составляет 35200/39400 БТЕ соответственно.

Теперь сравните это с одной зоной 9RLS3HY с рейтингом 18 EER и 33 SEER и 9000 BTU для охлаждения с 22000 BTU для нагрева! Это на 28% ниже EER и на 40% ниже рейтинга SEER!

Хотя это зависит от производителя / модели, но Fujitsu 9RLS3HY имеет встроенный модуль Wi-Fi, а для AOU36RLXFZH потребуется дополнительный модуль Wi-Fi + адаптер по цене около 200 долларов за зону! И, честно говоря, в 21 веке подключение к смартфону по Wi-Fi / беспроводной сети ОБЯЗАТЕЛЬНО! Никто не будет постоянно бегать по дому, чтобы включить / выключить каждую зону!

Стоимость ремонта мультизонной мини сплит

Если 4-х зонный наружный блок сломается, это будет стоить вам 3729 долларов.00 . При этом однозонный компрессор стоит порядка 950 долларов каждый. Шансы на то, что все 4 наружных блока выйдут из строя, практически отсутствуют, в то время как единственный компрессор выйдет из строя через 5-7 лет!

По сути, вы будете платить примерно на 30-40% больше эксплуатационных расходов на эксплуатацию многозонной системы, а ремонт будет намного дороже по сравнению с 4 отдельными зонами!

Плюсы однозонного мини-сплит-теплового насоса

Плюсы в значительной степени освещены в разделах выше, но давайте еще раз рассмотрим их:

1) Значительно более высокий КПД каждой отдельной системы, что приводит к снижению эксплуатационных расходов в среднем на 30%.Я использую Fujitsu 9RLS3HY с одной зоной в моем доме в районе Бостона, Массачусетс, и мои расходы на отопление составляют 600 кв. Футов. плохо утепленный / сквозной двухуровневый чердак стоит около 220 $ / мес. , за 6 месяцев в год.

У меня очень дорогое электричество по цене 0,24 доллара / кВтч (спасибо NEversource)… это почти вдвое больше, чем в среднем по стране. Если бы я использовал многозонную установку, мои ежемесячные расходы составили бы около 290 долларов или на 70 долларов больше в месяц.

Только за последние 2 отопительных сезона я сэкономил $ 840 , и сейчас у меня 3-я зима.После этой весны моя предполагаемая экономия составит $ 1,260 … за 10-летний срок службы этой системы я сэкономлю около 4200 $ на электричестве, только на обогреве этого помещения!

И это всего лишь одна зона! Хотя, правда, я бы не стал запускать все 4 зоны при такой высокой нагрузке. Это наша основная спальная зона, она большая и плохо изолирована, и в ней очень трудно установить лучшую изоляцию. Остальные спальни намного меньше, а эксплуатационные расходы на комнату не должны превышать $ 100 / номер зимой…

2) Если что-то сломается, мои материальные затраты будут меньше 1000 $! И так как я установил сам и у меня есть инструменты, нет затрат на рабочую силу.

3) Как уже упоминалось выше, в семействе RLS3 есть встроенный Wi-Fi, который ЖИЗНИ ЭКОНОМИТ!

МИНУСЫ однозонной бесканальной системы теплового насоса

1. Для каждой зоны потребуется отдельная электрическая цепь и проводка, установка которых стоит $ 400-500 . В моем случае мне также нужно обновить мою основную службу 150 AMP до 200 AMP с дополнительной субпанелью (около долларов США, 1800 долларов США ).

2. Больше наружных блоков означает больше шума и вибрации, а также больше «уродства».Хотя при умеренных температурах эти агрегаты ОЧЕНЬ тихие, когда у нас очень холодно, я определенно слышу, как работает наружный агрегат. Однако он менее громкий, чем наша основная печь.

3. Вам необходимо найти подходящее место для каждого блока и обеспечить соответствующую вентиляцию (компрессорам действительно нужно пространство вокруг них, чтобы «дышать».

Это в значительной степени покрывает плюсы и минусы каждого подхода, и в конечном итоге выбор остается за вами. Больше затрат вперед по сравнению с гибкостью и значительной экономией на эксплуатации и ремонте в будущем — выбирайте себе яд.

Часть 2: Определение размеров мини-сплит-системы — оценка по сравнению с расчетом вручную-J

Теперь, когда мы обозначили типы систем, давайте посмотрим, какой размер мини-сплит, внутренний и внешний блоки вам понадобятся. Самый простой способ сделать эту оценку — пригласить 2-3 подрядчиков HVAC к вашему дому для оценки. Эти ребята сообщат вам цену и размер системы.

В моем примере местный подрядчик Mitsubishi предложил двухзонную систему 18 000 БТЕ (за $ 7 500 ) для моих 600 с.f. 2-х уровневый лофт. Однако оценщик потратил около 5 минут на осмотр, ничего не измерил и основал свои числа на моих оценках площади. Имейте в виду, что у моего двухуровневого пристройки соборные потолки, максимальная высота потолка 20 футов над уровнем пола первого уровня и примерно 12 футов над уровнем пола 2. В нем также примерно на 50% больше объема воздуха по сравнению с одноуровневым помещением с высотой потолка 8 футов.

Я сделал свой собственный «квази» Manual-J, учитывая все потери тепла от сквозняков, вентилируемого пространства под полом и супер-холодного пристроенного гаража, и пришел к выводу, что мне нужно около 10 000 БТЕ тепла! Поэтому я выбрал свой 9000 БТЕ (охлаждение) + 22000 БТЕ для обогрева Fuji 9RLS3HY, который работал бы при температуре -15F и даже ниже!

И угадайте, что — он отлично работает и обеспечивает МНОГО обогрева! Однако летом прохладный воздух не доходит до 2-го этажа (физика)… а зимой, для которой изначально был установлен этот тепловой насос, тепла мне более чем достаточно, которое обычно работает в автоматическом режиме!

Почему такая длинная история? Большинство подрядчиков НЕ хотят тратить 1-3 часа на ручной расчет тепловых потерь / нагрузки для каждого дома, в котором они делают оценку! Это было бы глупо, ведь 50-75% домовладельцев никогда их не нанимают!

Также подрядчики не хотят занижать размер системы, потому что, если недостаточно охлаждения (или обогрева), клиент БУДЕТ жаловаться и может даже подать в суд на подрядчика! Таким образом, они ЗАВЕРШАЮТ каждую работу, чтобы скрыть любые «ошибки» в расчетах!

Таким образом, поскольку мне действительно нужно было всего 9000 БТЕ, я бы заплатил около $ 3500 БОЛЬШЕ за дополнительные БТЕ и дополнительную зону, которые мне не понадобились, если бы я слушал HVAC pro.Так что я бы получил гораздо менее эффективную систему и потратил бы гораздо больше на эксплуатационные расходы в будущем.

Что это значит для вас?

Основываясь на моем опыте, имейте в виду, что большинство подрядчиков и онлайн-калькуляторов мини-сплит используют очень глупую и неэффективную формулу 9000 БТЕ на каждые 300 кв. Футов пространства, без КАКИХ-либо соображений относительно изоляции, потерь тепла и т. Д. Я вижу, что даже для плохо изолированной площади не требуется более 7000 БТЕ высокоэффективной системы на каждые 300 кв.футов

К сожалению, Fujitsu не имеет однозонных систем меньше 9 КБТЕ. Однако в многозонных конфигурациях вы можете комбинировать внутренние воздухоподготовители 7K, 9K, 12K, 15K и даже 18K BTU (в зависимости от внешнего блока, который вы получаете, с «подключенной мощностью» до 130%), в зависимости от размера вашего номера. Например, если у вас спальня площадью 200 кв. Футов, вам определенно не следует помещать в нее более 7 тыс. БТЕ. 9–12 КБ будет слишком большой емкостью и снизит вашу эффективность!

В любом случае я рекомендую использовать формулу 9000 БТЕ охлаждения на каждые 350-400 кв.футов, и вы «должны быть» в безопасности. Я также настоятельно рекомендую вам провести собственное ДОПОЛНИТЕЛЬНОЕ исследование и использовать этот отличный онлайн-калькулятор Manual J!

Часть 3: Как выбрать лучший бесканальный мини сплит-блок

Вот как я на это смотрю:

Мини-шпагаты уровня 1

Fujitsu / Mitsubishi бесканальные мини-сплит-системы — оба являются японскими производителями, которые очень надежны и эффективны. Однако Mitsubishi дороже Fujitsu на 10-15%!

Daikin (Япония) также относится к Уровню 1, но примерно на 20% менее эффективен, но довольно дорог!

LG (Корея) довольно конкурентоспособен по ценам, очень хорошего качества, но немного ниже по эффективности, чем Fujitsu / Mitsubishi.

Мини-шпагаты 2-го уровня

GREE (Китай) — один из крупнейших производителей кучных насосов в мире, который также продается под частной торговой маркой под другими брендами. Очень хорошие цены, но не такие эффективные, как у брендов первого уровня. Более того, как правило, при более низкой цене вы получаете немного более низкое качество с более высокой вероятностью поломки.

Carrier и другие американские бренды . К сожалению, американские бренды не так эффективны и не так хороши, как японские / корейские аналоги первого уровня, но они довольно дороги, а качество могло бы быть лучше.Следовательно, мы помещаем их в Уровень 2 вместе с GREE.

Мини-шпагаты уровня 2.5

MR COOL тепловые насосы — Я бы поместил активно продвигаемый бренд MrCOOL где-то между уровнями 2 и 3. Я думаю, что они производятся компанией GREE, что однозначно помещает MR COOL на уровень 2, но MrCOOL не раскрывает, кто производит их устройства. , так что их может делать любой другой производитель в Китае. Поэтому я придумал «уровень 2,5».

Мини-шпагаты уровня 3

Это в основном «безымянные» бренды, часто продающиеся под частными торговыми марками и производимые на многочисленных фабриках по всему Китаю.Эти устройства уровня 3 ОЧЕНЬ недорогие! Вы можете купить блок 12000 БТЕ с комплектом проводов и электрическим кабелем за 750 долларов!

По эффективности и надежности бренды уровня 3 не соответствуют брендам уровня 1 и 2. Однако, если у вас есть место в вашем доме, где вам иногда нужно использовать бесканальную систему (не критично), например, магазин деревянных изделий, гараж, патио, гостевая спальня и т. Д., Бренды уровня 3 вполне подойдут. Я имею в виду, что они обычно работают «из коробки» и прослужат несколько лет. Только не ожидайте, что они будут такими же хорошими или эффективными, как Mitsubishi / Fujitsu!

Часть 4: Определите, для чего предназначен ваш мини-сплит

Как обсуждалось выше, если у вас есть несколько комнат (зон), где вам нужно установить тепловые насосы, я рекомендую использовать однозонный блок для каждой комнаты.Однако большинство установщиков HVAC предложат использовать многозонную установку. Выбор за вами, но я рекомендую вам еще раз просмотреть плюсы и минусы каждого из них.

Теперь, что вам нужно четко прояснить для себя — какова основная / основная цель вашей установки Ductless? Это охлаждение или обогрев, или и то, и другое?

НУЖНА ПОМОЩЬ? Если вы не можете решить или не знаете, что именно вам нужно, СПРОСИТЕ МЕНЯ в разделе комментариев ниже. Просто объясните, что вам нужно, и я дам свои рекомендации!

Лучший мини-сплит-тепловой насос для холодной погоды

Если вы живете в более холодных штатах и ​​ОБЯЗАТЕЛЬНО нуждаетесь в обогреве, я определенно рекомендую модели High Heat (-15F обогрев) от Fujitsu, Mitsubishi или LG (это единственные 3 бренда, которые производят Hyper Heat, низкотемпературные системы).

Для обогрева вам также понадобится нагреватель поддона, установленный в компрессоре (наружном блоке). Fujitsu и LG имеют предварительно установленные обогреватели поддона, в то время как Mitsubishi заставляет вас покупать и устанавливать их отдельно, даже на модели Hyper Heat (действительно, Mitsubishi ???)!

Имейте в виду, что большинство моделей без высоких температур будут работать в диапазоне от -5F до + 5F и выше. Они просто не будут эффективными и потеряют теплопроизводительность по мере приближения к пределу низких температур.

Лучший мини сплит кондиционер для ОХЛАЖДЕНИЯ

Если вы живете в более теплых южных штатах, вам определенно не нужна высокая температура.Более того, если у вас недорогое электричество (ниже 0,15 долл. США / кВтч), например, в Флориде, Техасе и большинстве других южных штатов, вы можете выбрать «средний уровень» эффективности около 20-25 SEER для системы с одной зоной. . Если вы живете в Калифорнии, где затраты на электроэнергию могут достигать 0,30 доллара за кВтч и где у вас пиковые цены в течение дня, выбирайте топовую модель с высокой эффективностью без High Heat.

Мини-сплит для НАГРЕВА И ОХЛАЖДЕНИЯ

Если вы живете где-то в центре США или в северных штатах и ​​нуждаетесь как в обогреве, так и в охлаждении, я рекомендую приобрести модель с максимальной эффективностью на любом из вышеперечисленных уровней.Даже у брендов уровня 3 есть высокоэффективные модели, которые достигают 25 SEER на стороне охлаждения и могут выделять тепло при температуре до -5F.

Итак, в основном, посмотрите, где вы живете, и будете ли вы использовать свой мини-сплит в качестве основного источника отопления и / или охлаждения в вашем доме или в качестве дополнительного устройства, и выберите марку и эффективность, которые лучше всего подходят для вас. Я рекомендую покупать модели высокого класса — они очень быстро окупятся!

Часть 5: Установка бесканального теплового насоса своими руками

Итак, мы наконец дошли до этой части! Раздел установки будет масштабным, так как нужно знать множество нюансов.Я продемонстрирую каждый шаг в видео, поскольку его легче показать, чем объяснить, и дам здесь краткое описание.

Сначала вы можете начать установку внутреннего или наружного блока. Начну с внешнего конденсатора. Поскольку я живу в Массачусетсе, где выпадает много снега, я решил поставить свой компрессор на настенное крепление на высоте 3 фута от земли, чтобы убедиться, что он не покрыт снегом и может выделять тепло.

Для установки настенного крепления / кронштейна. Если выпадает мало снега или мини-сплит не используется для обогрева, можно поставить его на пьедестал.

Я также планирую заменить сайдинг в будущем и добавить 1,5 ″ изоляции снаружи. Чтобы сделать это возможным, не снимая позже конденсатор, я добавил двойные деревянные кронштейны 2 × 4, обработанные под давлением, позади настенного крепления.

Раздельная мини-установка 1. Установка настенного крепления

Это хорошая практика, независимо от того, пройдете ли вы через безумие замены сайдинга и добавления утеплителя стен снаружи или нет. Вы все еще хотите удалить секцию сайдинга, чтобы найти стойки (я использую ProFinder 6000) в стене и прикрепить монтажный кронштейн к ШПИЛЬКАМ!

Монтажное видео №1 — снятие сайдинга и поиск шпилек

Следующим шагом будет установка настенного крепления.Как упоминалось выше, я планирую заменить сайдинг и добавить теплоизоляцию за ним. Поэтому я добавляю двойные деревянные доски 2 × 4, чтобы создать пространство между стеной и монтажным кронштейном для конденсатора. Таким образом, при замене сайдинга мне не придется снимать конденсатор со стены.

Для этой детали я использовал 6-дюймовые и 7-дюймовые сверхпрочные винты, чтобы прикрепить мои доски 2 × 4 к стойкам / стенам, и прикрутил их с помощью ударной отвертки Hitachi. Однако, как вы можете видеть на видео ниже, его мощности едва хватало.

Я рекомендую ударную отвертку Ryobi 1/2 ″ с крутящим моментом 300 футов на фунт, которую я сейчас имею и использую.Ryobi обладает гораздо большей мощностью, чтобы завести эти длинные ушки!

Видео по установке №2 — установка настенного кронштейна

Думаете о самостоятельной мини-сплит-установке? Прочтите это в первую очередь

В связи с разгулом повального увлечения «сделай сам» в отрасли HVAC произошел некоторый переход. По этой причине домовладельцы часто думают, что самостоятельная мини-сплит-установка находится в пределах возможностей.

Хотя это не невозможный подвиг, многое может пойти не так. В худшем случае вы можете получить систему, которая не работает и / или представляет угрозу для вашей безопасности.

Вот четыре причины, по которым самостоятельная мини-сплит-установка может закончиться катастрофой:

1. Выбор неправильной системы

Первым шагом в установке мини-сплит-системы является выбор системы. Хотя это звучит как простая задача, с таким количеством вариантов вы скоро потеряетесь и надеетесь, что угадаете правильно.

Помимо выбора надежной системы от уважаемой компании (Mitsubishi — отличный выбор), размер всегда играет важную роль.

Если вы выберете слишком маленькую систему, она не сможет достаточно обогреть и охладить ваш дом. Но если вы выберете слишком большой, ваши эксплуатационные расходы будут выше, чем необходимо.

2. Схема

Где вы будете устанавливать наружный блок? Как насчет кондиционеров для помещений?

Вам не только нужно выбирать макет в зависимости от того, как он выглядит, но и производительность всегда играет важную роль.

При самостоятельной установке легко сосредоточить столько внимания на внешнем виде, что вы упускаете из виду влияние вашего выбора на эффективность системы.

3. Небольшая ошибка может вызвать серьезные проблемы

Опытный профессионал знает все тонкости вашей системы, что позволяет им установить ее в соответствии с рекомендациями производителя.

Домовладелец, сделанный своими руками, не может позволить себе такой роскоши. И это особенно актуально, если вы впервые устанавливаете мини-сплит-систему.

Например, утечки — одна из самых распространенных проблем с мини-расколами. Не стоит беспокоиться о том, правильно ли установлена ​​ваша система, но если вы сделаете ошибку в процессе, утечка может поднять свою уродливую голову.

Небольшая ошибка может вызвать серьезные проблемы, такие как неработающая система, потери энергии и более высокие, чем ожидалось, счета за отопление и охлаждение.

4. Повреждение вашего дома

Вы устанавливаете мини-сплит-систему из-за ее преимуществ.Вы же не хотите обнаружить, что это вызывает у вас больше головных болей, чем вы когда-либо могли себе представить.

Возьмем, к примеру, установку внутренних блоков. Если вы не установите крепления должным образом, они могут начать отрываться от стены. Это может нанести ущерб вашему дому, а также подвергнуть риску вас и вашу семью.

Когда вы занимаетесь продвинутым проектом по благоустройству дома, таким как этот, ваш дом всегда в опасности. Вот почему вы должны быть предельно осторожны с самодельным подходом.

Итак, могу ли я установить мини-сплит самостоятельно?

Если вы все еще задаетесь этим вопросом, последнее, что вам следует сделать: связаться с нами.

Мы можем приехать к вам домой, ответить на ваши вопросы, выявить типичные неудачи и помочь вам решить, что делать дальше.

Как самостоятельно установить центральное кондиционирование

В то время как 87 процентов домохозяйств в США используют тот или иной тип кондиционирования воздуха, центральные системы кондиционирования являются наиболее востребованными как по удобству, так и по доступности.Если вам нужно щелкнуть выключателем для охлаждения всего дома, вы можете задаться вопросом, можно ли установить собственное. И ответ: вы определенно можете. Вот как правильно и безопасно установить центральное кондиционирование воздуха.

Фото ElasticComputeFarm Лицензия CC0

Как работает центральный кондиционер?

Центральный кондиционер использует воздуховоды и регистры (отверстия) для подачи прохладного воздуха по всему дому. По сути, система втягивает воздух снаружи, охлаждает его, а затем проталкивает по всему дому через воздуховоды.

Центральные кондиционеры бывают двух типов: сплит-системы и блочные. Сплит-система состоит из наружного блока и внутреннего шкафа, а сплит-система находится в шкафу снаружи или на крыше вашего дома. Упакованные блоки — это те, которые также могут функционировать как нагреватель с добавлением электрических нагревательных змеевиков или газовой печи.

Если в вашем доме нет воздуховодов для поддержки вашей новой системы, вам придется провести некоторые ремонтные работы, чтобы установить кондиционер в вашем доме. Однако, если вы заменяете старый блок на обновленный и энергоэффективный, вы можете увидеть значительную разницу в своих счетах за электроэнергию.

Сегодняшние агрегаты потребляют на 50 процентов меньше энергии для работы, чем те, которые были произведены всего десять лет назад, что делает новый агрегат отличным вложением для большинства домовладельцев. Конечно, выбор системы правильного размера также повлияет на ваши затраты на электроэнергию, поэтому выбор подходящей системы имеет решающее значение.

Профессионально установленные центральные системы кондиционирования воздуха

Подробнее о профессионально установленной центральной системе кондиционирования, включая плюсы и минусы.

Дополнительные возможности для профессионально установленной центральной системы кондиционирования воздуха

Хотя есть много проектов, которые можно удовлетворительно выполнить своими руками, бывают случаи, когда лучше нанять профессионала для выполнения этой работы.Вот несколько преимуществ сертифицированного специалиста по HVAC для установки и обслуживания вашей новой системы переменного тока.

Домовладельцу запрещен ручной труд

Если вы выполняете работу своими руками, вы можете ползать под домом, поднимать тяжелые детали, готовить место для установки, заливать бетон, лазать по крыше или выполнять любое количество других физических задач. Найм профессионала избавляет вас от необходимости делать что-либо, кроме подписания работы и оплаты счета.

Беговая работа не требуется

В дополнение к физическим аспектам установки нового кондиционера, многие домовладельцы нанимают профессионала, чтобы не беспокоиться о бумажном оформлении.В большинстве мест местное правительство требует разрешений на многие проекты по благоустройству дома, включая замену или установку крупномасштабных приборов, таких как системы отопления и охлаждения дома.

Подрядчики и специалисты по HVAC могут получить для вас соответствующие разрешения, что упростит работу в отношении сроков и быстрого выполнения задач.

Профессиональное содержание

При установке большинства новых систем профессионалы HVAC предлагают планы обслуживания этих систем. Если компания устанавливает ваше новое устройство, они уже знакомы с ним и могут вернуться и проверить все, когда домовладелец попросит об этом.Кроме того, многие установочные пакеты включают конкретный план обслуживания, обеспечивающий долговечность и безопасность вашего устройства.

Недостатки профессионально установленной системы переменного тока

Есть несколько недостатков в найме на работу по установке кондиционера.

Повышенная стоимость

Несмотря на то, что ваш подрядчик может договориться о более низкой ставке для вашего блока переменного тока в зависимости от его бренда и отношений с производителем, вы все равно будете оплачивать трудозатраты на установку блока. Вам также может потребоваться оплатить предустановочные работы, в том числе, возможно, заливку бетонной плиты или внесение изменений в установку новой сборки на вашей крыше.Тем не менее, профессиональный установщик обработает детали работы.

Трудно найти компанию с хорошей репутацией

Для тех домовладельцев, которые живут в более сельских районах, может быть сложно найти профессионала, который готов и сможет поехать для установки новой центральной системы кондиционирования воздуха. В то время как сельская жизнь имеет много преимуществ, доставка и установка предметов не входит в их число!

Фото ElasticComputeFarm Лицензия CC0

DIY Центральные системы кондиционирования воздуха

Здесь мы рассмотрим преимущества и недостатки самостоятельной работы с центральной системой кондиционирования воздуха.Об этом важно помнить, когда вы учитесь устанавливать центральное кондиционирование воздуха самостоятельно.

Перки для самостоятельной установки переменного тока

Для тех, кто жаждет сделать работу своими руками, есть несколько льгот, чтобы сделать это в одиночку. Вот основные положительные преимущества самостоятельной установки нового блока переменного тока.

Перк №1: Снижение затрат

Хотя стоимость блока переменного тока, вероятно, будет выше, если вы приобретете его самостоятельно (многие компании получают значительные скидки от производителей блоков переменного тока при покупке напрямую у бренда), вы сэкономите на затратах на установку, выполняя работу самостоятельно.

Конечно, выполнение работы может занять больше времени, но что касается оплачиваемых часов, вы никому не платите из своего кармана.

Умение № 2: Узнай что-то новое

Многим домовладельцам нравится реализовывать проекты самостоятельно, потому что для этого им необходимо больше узнать об используемых материалах и процессах. Если вы планируете поддерживать свой собственный блок переменного тока, имеет смысл установить его с нуля.

Кроме того, развитие этих технических навыков может привести к тому, что вы сможете распознать проблему с вашей системой и, возможно, устранить ее самостоятельно.

Перк №3: Выбор потребителя

В то время как большинство HVAC-компаний рекомендуют конкретную марку или тип кондиционера, домовладельцы, которые закупают и устанавливают свои собственные, имеют полный контроль над процессом. Если вы найдете бренд, который вам нравится, но в вашем местном отделении отопления, вентиляции и кондиционирования воздуха его нет, вы можете сделать это самостоятельно и при этом получить конкретный продукт, который вам нужен.

Недостатки самостоятельной установки переменного тока

Вот недостатки самостоятельного выполнения установки кондиционера:

Недостаток № 1: Процессы оформления документов требуют времени

Особенно для домовладельцев, которые не знакомы с работой в своем доме и его электрических системах, может быть сложно ориентироваться в системе разрешений для нового блока переменного тока.В большинстве областей требуются разрешения как для самих блоков, так и для любых корпусов или платформ, которые необходимо установить для их установки.

Вам нужно будет поговорить с властями округа или города в вашем районе, чтобы узнать, какие разрешения вам нужны, какова стоимость и какие требования вы должны будете выполнить.

Недостаток 2: продолжительность работы

Когда вы работаете над проектом в одиночку, это может занять намного больше времени, чем если бы опытная команда работала над деталями. Особенно, если вы не знакомы с работой по ОВК, у вас может потребоваться намного больше времени для установки нового блока переменного тока, чем у подрядчика и команды, чтобы это сделать.

Кроме того, вы не будете получать заработную плату за свое рабочее время, а это означает, что ваши затраты времени могут обойтись дороже, чем если бы вы заплатили за это кому-то другому.

Недостаток № 3: Требования к сертификации

Если вы имеете дело с удалением старого блока переменного тока или установкой нового, в который требуется добавление хладагента, вам потребуется специальный сертификат, чтобы справиться с этим самостоятельно. Вы можете получить сертификат EPA, но вам нужно будет подготовиться и сдать экзамен, а также заплатить взнос.

У вас также должна быть такая же сертификационная карточка для покупки дополнительного хладагента для нового блока, который может быть неправильно заправлен.

Где найти центральный кондиционер

Проще всего найти центральный кондиционер для покупки в Интернете. Однако это не всегда лучший вариант из-за возможных затрат на доставку. Некоторые системы переменного тока могут потребовать дополнительных затрат на транспортировку, в зависимости от того, откуда и куда они отправляются, и вам может потребоваться помощь некоторых людей, которые помогут вам разгрузить устройство, если компания по доставке не поможет с этим.

Помимо покупок в Интернете, есть еще несколько способов купить центральный блок переменного тока:

• Обратитесь в местную компанию по отоплению и охлаждению. Они могут помочь вам найти и заказать устройство (и, возможно, даже организовать доставку), которое соответствует вашим потребностям и вашему дому.
• Найдите товары или рекомендации в местном хозяйственном магазине
• Сделайте заказ в местном магазине товаров для дома. Они могут даже сделать специальный заказ на то, что вам нужно.
• Обратитесь к местным подрядчикам за рекомендациями.Может существовать местный источник кондиционеров, к которому вы, как домовладелец, в противном случае не имели бы доступа.

Где бы вы ни находили свое устройство, вы должны убедиться, что он находится в хорошем рабочем состоянии или что он совершенно новый. Приемлемо купить и установить подержанный блок переменного тока, но тогда вы рискуете, что он выйдет из строя или станет менее энергоэффективным, чем недавно приобретенная модель.

Фото falco Лицензия CC0

Самостоятельная установка центрального кондиционирования воздуха

После покупки и доставки нового блока переменного тока самое время для установки.На этом этапе вам нужно решить, где его установить, начать процесс сборки и добавить хладагент. Вот следующие шаги.

Где установить устройство

Понятно, что центральный кондиционер следует установить снаружи, а затем подключить к воздуховодам вашего дома. Но есть два варианта установки вашей новой системы. Вы можете либо залить бетонную подушку, чтобы разместить ее, либо установить блок на крыше.

Где бы вы ни решили разместить систему, место должно иметь достаточный воздушный поток, не мешать работе, чтобы не создавать лишнего шума, но также быть доступным для обслуживания и позволять правильно расположить и подключить устройство.

Обеспечение энергоэффективной установки

Даже если в вашем доме уже есть воздуховоды для поддержки вашего нового кондиционера, важно убедиться, что воздуховоды герметичны. В конце концов, прохладный воздух, выходящий из воздуховодов, означает, что в ваш дом поступает меньше свежего воздуха, а также более высокие затраты на электроэнергию, поскольку вы охлаждаете и под домом!

Вы также не должны провисать или изгибать воздуховоды, так как это может повлиять на производительность системы. Проверка воздуховодов может включать в себя посещение свободного пространства под вашим домом или даже удаление пола, чтобы убедиться, что все подключено правильно.

Меры безопасности при установке централизованного воздуха своими руками

Если у вас уже есть существующий блок переменного тока, который вы хотите заменить, есть несколько уникальных соображений. Во-первых, вам необходимо восстановить весь оставшийся хладагент из вашего старого агрегата. Для этого вы должны иметь сертификат EPA по обращению с хладагентом или найти кого-нибудь, кто сможет безопасно удалить старый материал.

Конечно, если вы покупаете новый блок, в котором уже есть хладагент, возможно, вам не придется покупать больше.Однако для неправильно заправленного агрегата потребуется дополнительный хладагент, что может поставить вас в затруднительное положение, когда вы собираетесь его установить.

Попытка удалить хладагент без надлежащей подготовки опасна, и мы не рекомендуем домовладельцам пытаться самостоятельно выполнить эту часть установки или демонтажа кондиционера.

Уход за блоком переменного тока в течение долгого времени

Со временем ваш новый кондиционер потребует регулярного обслуживания и даже некоторого ремонта. Вам следует часто заменять (или очищать) свои воздушные фильтры, ежегодно проверять змеевик испарителя (и очищать его при необходимости), очищать систему от мусора и проверять на утечки хладагента.

Другие общие проблемы, которые могут возникнуть с блоками переменного тока, включают проблемы с термостатом, проблемы с дренажем, засорение фильтров, а также низкий уровень или утечку хладагента. Решение этих проблем выходит за рамки этой статьи, но во многих случаях найм профессионала может быть экономически эффективным и менее стрессовым, особенно если вы сами не разбираетесь в HVAC.

Подключение системы переменного тока

Подключение системы включает размещение самого устройства в нужном месте и его закрепление, будь то опора на уровне земли или опора на крыше.У вас также могут быть внутренние компоненты для установки, в зависимости от конфигурации блока переменного тока и от того, если вы решите обновить воздуховоды или термостат.

Вам также понадобятся:

• Отрегулируйте длину линии хладагента
• Обеспечьте необходимую длину дренажного трубопровода
• Подключить электрические линии
• Подключить термостат
• Удалить загрязнения из линий хладагента
• Заправьте новый кондиционер хладагентом (если он еще не заправлен)
• Проведите тест, чтобы убедиться, что все работает нормально

Хотя это руководство для большинства домашних мастеров немного расплывчато, ваш новый кондиционер будет содержать как руководство по установке, так и схемы, в которых указано, где и какие элементы необходимо подключать.Тем не менее, некоторые электрические и общие знания в области отопления, вентиляции и кондиционирования воздуха полезны для обеспечения правильности установки.

После установки: проверка системы

После установки системы вы сможете настроить термостат и включить его. И нагнетатель, и компрессор должны работать эффективно; это означает, что воздух проходит через воздуховоды и кажется достаточно прохладным.

Даже если кажется, что блок работает правильно, общие проблемы, такие как утечки хладагента, ненадлежащее обслуживание и отказ электронного управления, могут возникнуть в любой момент.Вот почему мы рекомендуем получить профессиональную помощь с установкой вашего нового блока — или, по крайней мере, проверить вашу ручную работу — чтобы обеспечить долговечную, энергоэффективную и безопасную установку блока переменного тока в доме.

Ну вот и все. Теперь вы знаете, как самостоятельно установить центральное кондиционирование воздуха. А теперь похлопайте себя по плечу и приступайте к работе!

Как установить MRCOOL DIY Ductless Mini-Split Heat Pump — HVAC How To

Тепловые насосы с мини-сплит-системой «Сделай сам» стали очень популярными, поскольку они очень хорошо работают и идеально подходят для тех, кто любит «сделай сам».

Они экономят деньги, так как не нужны компании HVAC, и очень хорошо работают при обогреве и охлаждении дополнительных помещений, гаражей или почти любого места, где требуется обогрев и охлаждение.

MRCOOL — один из таких производителей мини-сплит, который упрощает создание мини-сплит-проектов своими руками.

Недавно мне прислали один, который я сделал видео установки вместе с этим сообщением.

Видео находится внизу страницы для наглядного ознакомления.

Одна из вещей, которая отличает MRCOOL от других мини-сплит-комплектов, заключается в том, что нет необходимости вакуумировать линии.

Большинству агрегатов необходим вакуумный насос и манометры для откачки трубопровода перед выпуском хладагента.

Линейные комплекты

MRCOOL уже находятся в вакууме и имеют уплотнение, которое сломано при привинчивании к внешнему конденсатору.

У них есть уплотнение, которое открывается после затягивания линейного комплекта на внешнем конденсаторном блоке.

Это значительно упрощает установку, поскольку нет необходимости вакуумировать / откачивать систему.

Все детали поставляются в трех коробках, за исключением электрической части переменного тока, которую необходимо покупать отдельно.

В ящиках есть все необходимое для установки, включая внутренний стеновой блок, внешний конденсатор, набор линий, гаечные ключи и кольцевую пилу.

В комплект не входят электрические компоненты, монтажная площадка и крышка линейного набора, которые при необходимости необходимо покупать отдельно.

* Этот пост содержит партнерские ссылки.
MRCOOL Mini Split, доступность
Доступно здесь на Amazon

Доступно здесь, на eBay

Электрооборудование не входит в комплект
Как и все мини-сплит-комплекты, электрическое оборудование не входит в комплект и его необходимо покупать отдельно.

Каждая электрическая установка будет отличаться, так как расположение блока и мощность всегда меняются.

Если вы не знаете, как подключить устройство, обязательно вызовите специалиста.

Устройству потребуется 115 Вольт с автоматическим выключателем на 20 А.

Это обычное напряжение / ампер для помещений и гаражей.

Конечно, установка собственного выключателя на панель — идеальный и лучший вариант, когда это возможно.

Решил вкрутить в существующую проводку, в гараже устанавливаю блок, в котором есть выключатель на 20 ампер.

Я установил разъединитель для подачи питания на устройство.

У меня также есть розетка на 240 вольт в моем гараже, так что мне не нужно больше тянуть силу из 115 розеток.

Конечно, я всегда могу запустить выделенную линию позже, если возникнет проблема.

Электрические детали, которые я использовал на Amazon
1… Siemens WN2060U Разъединитель переменного тока без предохранителей
2… Штыревой кабельный ввод Diversitech, 1/2 дюйма x 6 футов

Ниже описано, как я установил MRCOOL Mini Split.Обязательно следуйте инструкциям, прилагаемым к вашему устройству.

Как установить MRCOOL DIY Ductless Mini-Split Heat Pump

1. Первым шагом является определение расположения внутреннего и внешнего блока.

   В стене просверливается отверстие диаметром 3 1/2 дюйма для прокладки линии хладагента и проводов управления.

   Кроме того, необходимо продумать проводку переменного тока, чтобы обеспечить наилучший способ подачи питания на устройство.

2. После определения местоположения настенный кронштейн необходимо выровнять и закрепить на стене.

   Это будет удерживать внутренний блок, поэтому не забудьте закрепить его на хороших шпильках.

   В комплект входит шаблон для разметки и просверливания отверстия диаметром 3 1/2 дюйма.

   В комплект поставки также входит кольцевая пила для просверливания отмеченного отверстия.

3. После того, как настенный кронштейн установлен и просверлено отверстие, на нем можно разместить внутренний блок.

   Сначала выведите провод и провода управления из отверстия, и внутренний блок защелкнется на кронштейне.

   Длина линейки составляет 25 футов, поэтому большая часть ее может быть выведена из отверстия, прежде чем поднимать внутренний блок.


   Внутренний блок прикрепится к кронштейну.

   Если возможно, при установке внутреннего блока было бы лучше, если бы два человека.

   Я установил устройство самостоятельно, и это несложно, но протолкнуть последнюю часть линейки через стену и закрепить ее на месте было бы намного проще, если бы вдвоем.

4. Для установки внешнего конденсаторного блока потребуется твердая ровная поверхность.


   Это можно сделать с помощью небольшой цементной подушки, магазинной подушки или кирпичей.

   Я решил использовать кирпичи, но подойдет любой метод, если он прочный и ровный.

   Вот пример планшета на Amazon, который также выглядит и хорошо работает.
   Пластиковая подушка компрессорно-конденсаторного агрегата Diversitech EL3232-2 E-Lite, 32x32x2 ″


5. Необходимо прикрутить 2 линии хладагента к внешнему блоку. Обязательно прочтите инструкции по эксплуатации.

   Обычно стропы запускаются вручную, а затем затягиваются двумя гаечными ключами в форме полумесяца, которые входят в комплект.
6. К внешнему блоку необходимо подключить питание и провода от внутреннего блока.

   Он использует 115 вольт на автоматическом выключателе на 20 ампер, который обозначен метками «L» и «N».

   Внутренний блок имеет зажим для проводов, который соединяется с линейкой, которая просто соединяется вместе.

   Конечно, при необходимости обязательно вызовите специалиста.

7. Последний шаг — выпустить хладагент в систему с помощью ключа Аллана.


   Есть два клапана, которые пропускают хладагент в линиях высокого и низкого давления.

   Они будут вращаться против часовой стрелки, и для полного открытия потребуется несколько оборотов.

8. После двойной проверки, все в порядке, можно включить питание и протестировать устройство.


Резюме
Установка MRCOOL DIY Ductless Mini-Split несложна для удобного человека и является отличным способом сэкономить деньги.

Это отличный способ добавить отопление и охлаждение в гараж, пристройку помещения, прицеп или любое другое место, где это необходимо.

Конечно, если у вас есть сомнения, обязательно вызовите технику HVAC.

Мне удалось установить блок за 4-5 часов, но я установил много мини-сплит-блоков.

Лучше всего запланировать установку на 2 дня вместе с помощником, если это возможно.

Тестирование блока: очень хорошо работает как с обогревом, так и с охлаждением. Уверен, что в гараже он будет работать очень хорошо.

Он также имеет встроенный Wi-Fi, который я еще не пробовал, но планирую сделать это в ближайшее время и напишу об этом сообщение, когда я это сделаю.

Я накрыл линейный набор комплектом чехлов, чтобы очистить его и улучшить внешний вид.

Хотя для скрепления всего этого можно использовать ленту, комплекты обложек линейного набора — это недорогие предметы, которые делают его профессиональным, и я использую их.

Вот набор крышек из линейки на Amazon. Я использовал
Набор декоративных крышек из ПВХ для мини-сплит-кондиционеров и тепловых насосов

Я все еще тестирую устройство с хорошими результатами и буду обновлять, если что-то изменится.

Как всегда, не забудьте прочитать отзывы на Amazon, форумах или в других местах, чтобы убедиться, что устройство вам подходит.

* Этот пост содержит партнерские ссылки.
Подробнее о MRCOOL Mini Split здесь, на Amazon или eBay
Доступно здесь, на Amazon

Доступно здесь, на eBay

Советы по установке теплового насоса Mini-Split

Тепловые насосы мини-сплит известны своей способностью экономить. Помимо более низкой начальной стоимости, чем у большинства систем с воздуховодом, они также менее дороги в установке и могут сэкономить вам деньги с течением времени за счет экономии энергии, которую они обеспечивают.Если для вас этого недостаточно, установка мини-сплит-системы самостоятельно может сэкономить еще больше денег.

Хотя установка собственной системы может показаться немного сложной, у мини-сплит-систем довольно простой процесс установки — особенно по сравнению с другими системами контроля температуры. Вместо того, чтобы устанавливать инвазивные воздуховоды, которые часто занимают несколько недель, большинство мини-сплит-систем можно установить за два дня или меньше, и для этого потребуется только трехдюймовый разрез в стене.Чтобы процесс установки прошел гладко, следуйте этим советам по установке теплового насоса с мини-сплит-системой.

Внимательно прочтите руководство по установке

Когда дело доходит до установки мини-сплит-теплового насоса, не существует единого всеобъемлющего руководства, которое подходило бы для всех систем. Хотя большинство мини-сплит-систем работают одинаково и имеют схожие процессы установки, каждая мини-сплит-система будет иметь несколько отличий. Таким образом, важно получить руководство по установке, которое было создано специально для продукта, который вы устанавливаете, и внимательно прочитать его.

Ознакомление с руководством по установке продукта так же важно для обеспечения правильной установки продукта, как и для вашей личной безопасности. Помимо инструкций, он также будет содержать важные предупреждения о потенциальных опасностях, которые могут возникнуть в процессе установки.

Убедитесь, что у вас есть все необходимые детали

Еще один совет по установке теплового насоса с мини-сплит-системой — убедитесь, что у вас есть все необходимые детали, прежде чем приступить к работе.Вы не хотите проходить половину процесса установки только для того, чтобы понять, что вы упускаете важную часть. Прежде чем приступить к установке мини-сплит, полностью распакуйте внутренний и внешний блоки. Затем убедитесь, что каждая часть указана в руководстве пользователя. Убедившись, что все детали учтены, храните их в надежном месте на протяжении всего периода установки мини-сплит.

Соберите необходимые инструменты

Для установки мини-сплит требуется несколько основных инструментов.Перед началом процесса установки важно приобрести, одолжить или арендовать их, чтобы у вас было все необходимое для выполнения работы. Как правило, для самостоятельной установки мини-сплит-систем можно использовать всего несколько относительно простых инструментов:

• Сверло, отвертка, разводные ключи: используются для сверления системы в стене.
• Кольцевая пила: используется для прорезания трехдюймового отверстия во внешней стене для прохода линий хладагента и электрического кабеля, соединяющего внутренний и наружный блоки.
• Поиск стоек: используется для поиска стоек в стене и определения правильного размещения мини-сплит-системы.
• Резак для трубок: используется для обрезки и подгонки трубопроводов хладагента.
• Вакуумный насос, манометр: используется для продувки трубопроводов хладагента.

Планируйте и измеряйте перед сверлением

Устанавливая мини-сплит, не пытайтесь просто разобраться во всем на ходу. Такой образ мышления, скорее всего, приведет к появлению в стене трехдюймовых отверстий, которые вам позже придется заделать.Вместо этого завершите все необходимое планирование и измерения перед началом бурения. При измерении мини-сплит имейте в виду, что уровни земли внутри и снаружи могут отличаться.

Стабилизируйте наружный блок бетоном

Вес внешнего блока вашего мини-сплит должен быть ключевым фактором в процессе установки. Внешний блок для большинства тепловых насосов с мини-сплит-системой будет весить от 80 до 250 фунтов. Таким образом, вы должны найти достаточно прочное место, чтобы выдержать такой вес.Избегайте участков с мягким грунтом, которые могут сместить устройство и нарушить соединения, что приведет к ошибкам в работе в будущем.

В идеале, вы должны вылить бетонную плиту на землю, чтобы она служила основанием агрегата. Эта бетонная плита должна быть полностью выровнена, чтобы предотвратить скольжение агрегата. После того, как бетонная плита выровнена и высохла, закрепите блок в плите с помощью анкерных болтов. Это обеспечит надлежащую поддержку веса устройства и отсутствие изменений системы со временем.

Установить новую электропроводку

Возможно, в вашем доме уже есть силовая проводка между панелью автоматического выключателя и местом расположения предыдущего наружного блока.Даже если такая проводка соответствует электрическим требованиям нового мини-сплит-наружного блока, лучше всего установить совершенно новую электрическую проводку для внутреннего и внешнего блоков. Хотя это может показаться ненужным, такие дополнительные усилия могут предотвратить появление в системе проблем в будущем.

Поскольку мини-разветвители часто включают в себя один кабель, объединяющий как силовую, так и коммуникационную проводку, любые потенциальные проблемы могут нарушить цифровую связь между внутренним и наружным блоками мини-разветвителя.В результате система может испытывать проблемы в работе или полностью отключиться.

Выполните испытание под давлением для предотвращения утечек

При установке мини-сплит важно принять дополнительные меры предосторожности, чтобы избежать потенциальных утечек хладагента в будущем. Поскольку для мини-сплит-систем требуется критическая заправка хладагента, утечки в мини-сплит-системе могут стать серьезной проблемой. Если в мини-сплит-системе происходит утечка хладагента, дополнительный хладагент нельзя просто добавить обратно в систему, чтобы заменить потерянную подачу.Вместо этого необходимо собрать всю заправку хладагента и снова взвесить после того, как утечка будет должным образом устранена.

Большинство утечек хладагента, которые происходят в мини-сплит-системах, являются результатом неправильной установки, что приводит к неадекватным соединениям с развальцовкой. Таким образом, один из наиболее эффективных способов предотвращения утечек хладагента во время установки — это проведение надлежащего испытания под давлением на линиях хладагента системы.

Поскольку для большинства мини-разломов требуется испытание давлением в диапазоне от 500 до 600 фунтов на кв. Дюйм, ман.Однако требования к давлению для каждой системы будут отличаться, поэтому важно ознакомиться с инструкцией по установке для получения дополнительной информации.

Теперь, когда вы знаете, как успешно установить мини-сплит, вам остается только купить систему. Когда дело доходит до высококачественных мини-сплит-систем, не ищите ничего, кроме Pioneer Mini Split Store. С 1995 года мы являемся одним из крупнейших в стране поставщиков бесканальных мини- и мульти-сплит-систем. Сегодня наш ассортимент состоит из множества высококачественных систем, таких как потолочные кассетные мини-сплит, напольные мини-сплит и настенные мини-сплит-крепления.

Если вы все еще немного нервничаете по поводу процесса установки мини-сплит, позвоните нам. Наши опытные службы поддержки клиентов и службы технической поддержки всегда готовы ответить на любые ваши вопросы.

.
