Схема простого металлоискателя своими руками

Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:


Нам понадобятся


  • Микросхема NE555P.
  • Резистор 51 кОм.
  • Конденсатор 2,2 мкФ (2 штуки).
  • Конденсатор 10 мкФ.
  • Зуммер.
  • Батарейка типа «Крона» и коннектор для нее.
  • Медная проволока 0,2 мм.
  • Картон толщиной 1-2 мм.

Изготовление простого металлоискателя


Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.


Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.


К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.
Сама схема на этом готова.

Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.

Простой металлоискатель(на 1 транзисторе) своими руками.

Металлоискатель-приставка
на одном транзисторе.
Портативный металлодетектор.
Схема металлоискателя
с кварцевым резонатором.

Металлоискатель-приставка на одном транзисторе.

Если у вас имеется длинноволновый транзисторный приемник в исправном состоянии, вы легко можете собрать к нему несложную приставку — металлоискатель. Схема металлоискателя представляет собой обычный генератор LC, на частоту около 140 КГц. Катушка колебательного контура L1 12 см в диаметре, содержит в себе 16 витков провода (подойдет любой изолированный монтажный или лакированный обмоточный, диаметром 0,25 — 0,5 мм). Витки укладываются на площадке из фанеры подходящего размера и фиксируются, например, с помощью клея — «холодная сварка» или «жидкие гвозди».

Резисторы и конденсатор — любого типа, транзистор маломощный высокочастотный, обратной проводимости.
Подойдут — КТ315, КТ3102 с любой буквой. Схема собирается на плате из гетинакса или текстолита, печатный монтаж не обязателен, соединения деталей можно выполнить любым, изолированным монтажным проводом.

После сборки, схема вместе с источником питания располагается рядом с катушкой на площадке из фанеры, с деревянной ручкой удобной длины. Приемник крепится на ручку и настраивается на частоту приема, близкую к 140 КГц, до возникновения звука напоминающего скрип. При приближении катушки к какому-либо металлическому предмету, его тональность будет меняться.

Несмотря на простоту схемы, по своей чувствительности такой металлоискатель практически не уступает промышленным образцам.
С его помощью такие металлические предметы как, золотое кольцо или монета, можно обнаружить на глубине до 20 см.

Портативный металлодетектор.

Малогабаритный металлоискатель — металлодетектор может быть полезен людям, чья профессия связана с выполнением ремонта в различных помещениях. С его помощью можно легко обнаружить скрытые в стенах металлические предметы — гвозди, шурупы, стальную арматуру, на глубине нескольких сантиметров.

В основе работы большинства схем металлоискателя лежит традиционный принцип.
Индуктивность катушки(L) входящей в контур LC генератора изменяется, при приближении к ней металлических предметов.
Это ведет к изменению рабочей частоты генератора, что может быть обнаружено например, на слух — при условии что генератор работает на достаточно низкой, звуковой частоте.

На самом деле, металлоискатель собранный по схеме с одним генератором НЧ оказался бы малоэффективным — изменения индуктивности при поиске малогабаритных предметов как правило, очень незначительны.


Соответственно, отклонения частоты малозаметны — чувствительность очень низка.

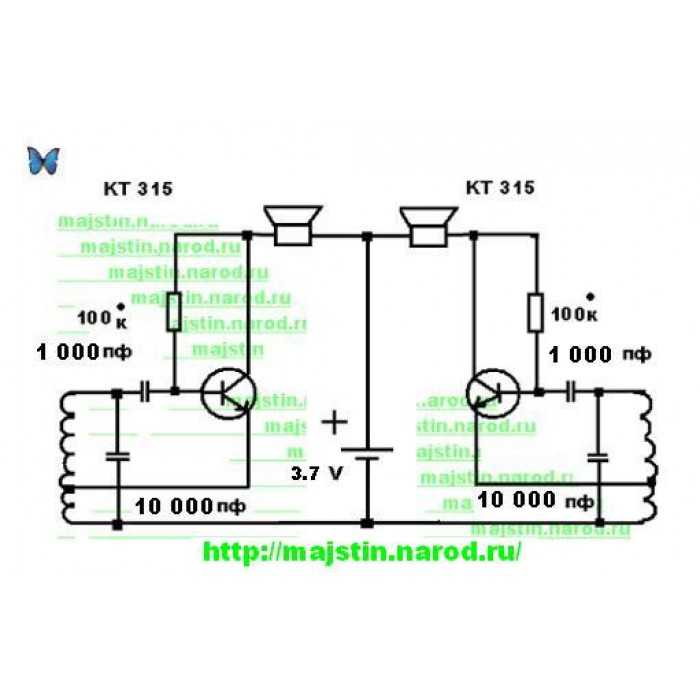

На практике, чаще всего применяют схемы на основе не одного, а двух одинаковых генераторов. Частоты на которой они работают, выбираются выше звуковой — например в 3 — 4 раза . Соответственно, при том же изменение индуктивности катушки L, численное изменение частоты будет больше а чувствительность выше.

Но если частота генератора находится выше звуковой, как можно обнаружить на слух ее изменения?
В области звука может оказаться «разностная частота» биений, получаемая при смешении частот обоих генераторов.
Численно, она равна их разности(отсюда и ее название).

Чем ближе друг к другу частоты генераторов, тем ниже значение разностной частоты.
Разностную частоту можно выделить, усилить(если необходимо) и преобразовать в звук с помощью наушников или динамической головки. При поиске металлического предмета изменяется частота только одного из двух генераторов. Это ведет к изменению разностной частоты и как следствие — высоты звука.

Для сборки понадобятся:
1. Две микросхемы К561ЛЕ5( можно К561ЛА7).
2. Пластина из фольгированного гетинакса или текстолита.
3. Реле РЭС9 — паспорт РС4.524.200.(сопротивление обмотки 500 Ом).
4.Постоянные резисторы любой марки мощностью 0,125 — 0,25 Ватт, номиналами R2 — 20КОм, R3,R4 — 30КОм, R5,R6 — 150КОм, R7 — 2МОм.
5. Переменный резистор R1 — СП4, СПО.
6. Конденсатор С4 — оксидный(электролитический) серий К52, К53 емкостью 15 мФ на напряжение 15в.
6. Разъем — гнездо, для подключения наушников.

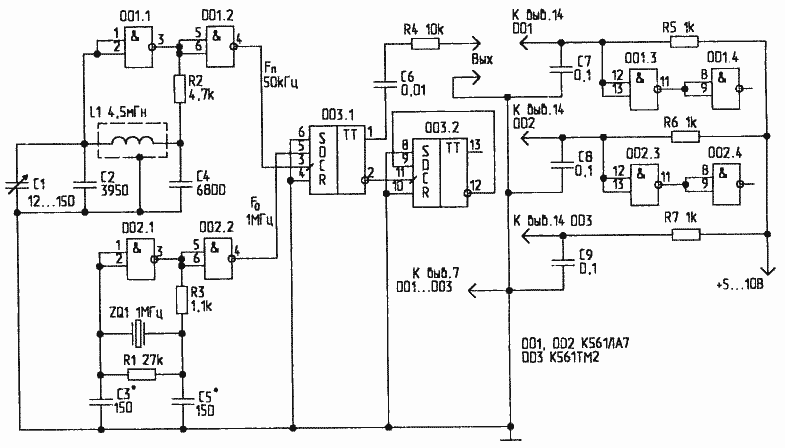

Схема на логических элементах, разработанная в лаборатории журнала «Радио» отличается отсутствием катушки намотанной вручную(использован эл.магнит реле РЭС9). Это значительно упрощает ее практическую реализацию.
Кроме того, только один из составляющих ее генераторов — LC(элементы DD1.1, DD1.2), а второй — RC(элементы DD2.1, DD2.2). Поэтому отпадает необходимость использования конденсатора переменой емкости, для настройки металлоискателя.

Кроме генераторов, схема содержит смеситель(элемент DD1.3) и компаратор(элементы DD1.4, DD2.3).

Фильтр низкой частоты(R3,C3) выделяет сигналы разностной частоты, которые поступают на вход компаратора. На его выходе формируются прямоугольные импульсы такой же частоты. С выхода элемента DD2.4 они поступают через конденсатор С5 на разъем, в гнездо которого вставляют вилку головных телефонов.
В качестве головных телефонов используются малогабаритные наушники от плейера.

Реле разбирают и удаляют подвижные элементы, делают отвод от провода соединяющего последовательно обе катушки.


Предложенный вариант печатного монтажа.

На самом деле возможны и другие варианты печатной платы. Используя более современные детали и двусторонний монтаж, можно значительно сократить ее размеры.

Наладка устройства после сборки, сводится к подбору конденсатора С2, при среднем положении движка резистора R1 — до появления звукового сигнала в наушниках.
Хотя, в большинстве случаев, если устройство собрано правильно, — наладка может и не потребоваться.

Схема металлоискателя с кварцевым резонатором.

Металлы с слабо выраженными ферромагнитными свойствами, — медь, олово, серебро чрезвычайно трудно обнаружить, используя схему основанную на регистрации биений. Что бы собрать металлоискатель для нахождения предметов состоящих из подобных металлов нужна схема, основанная на другом принципе.

Предложенная схема содержит в себе только один генератор(на транзисторе VT1), согласующий каскад на транзисторе VT2 и детектор на диоде VD2 с усилителем постоянного тока(VT3), отделенным кварцевым резонатором ZQ1.

В качестве индикатора использован микроамперметр, с током полного отклонения 1 мА. Если точно настроить генератор на резонансную частоту кварца, отклонение стрелки будет минимальным. Ведь кварцевый резонатор обладает очень большим сопротивлением на этой частоте.

При малейшем отклонении частоты, сопротивление кварца снижается — уровень проходящего через него сигнала становится достаточным для работы детектора. Ток возникающий на выходе детектора усиливается каскадом VT3. Под его воздействием стрелка прибора отклоняется.

Настройка генератора осуществляется конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором С1 (точно) при отсутствии около рамки металлических предметов. Диапазон генератора достаточно широк, поэтому можно использовать кварцевый резонатор на частоту от 90 кГц до 1,1 МГц.

Диаметр рамки L1 — 380мм. Она представляет из себя кольцо из алюминиевой трубки диаметром 8мм, с шестью витками провода ПЭЛ 0,1 — 0,2, продернутыми внутри.
Транзисторы VT1,VT2,VT3 — КТ315Б, детекторный диод — Д9 с любым буквенным индексом, конденсаторы и резисторы любого типа.


На главную страницу


В начало

Как сделать металлоискатель с радиоприемником

Вы можете сэкономить на металлоискателе, объединив портативный радиоприемник и несколько других компонентов. Это особенно рентабельно, если вы можете использовать портативный транзисторный радиоприемник, который у вас уже есть.

Металлоискатель можно сделать из радиоприемника и нескольких других деталей, которые могут быть у вас под рукой. Эти системы работают, потому что они могут создавать электромагнитные поля, которые либо усиливаются, либо ослабляются проводниками, такими как металлы.

Здесь вы узнаете, какие детали понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих конструктивных схем довольно просты, в одном методе задействованы только радио и калькулятор. У вас также будет возможность собрать собственную печатную плату с помощью набора «Сделай сам».


Содержание

Обнаруживают ли металлоискатели золото?

Включите JavaScript

Металлоискатели обнаруживают золото?

Как сделать металлоискатель с радио? Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

Существует несколько различных способов изготовления металлоискателя из радиоприемника. Один метод будет намного более продвинутым, в то время как другой метод может стать отличным проектом, чтобы познакомить вас с металлоискателями.

Быстрый и простой метод

Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

  • Найдите работающее AM/FM-радио и небольшой пластиковый калькулятор. все, что вы можете услышать, это статические помехи
  • Включите калькулятор и приложите его к задней части радиоприемника
  • Перемещайте калькулятор, пока статический звук не станет более постоянным
  • Соедините радиоприемник и калькулятор скотчем

Более эффективный метод

Более эффективная схема конструкции включает в себя создание металлодетектора, аналогичного по структуре металлодетекторам, которые вы можете купить. Эти типы детекторов в конечном итоге станут более доступным вариантом, при условии, что вы потратите время на изучение того, как построить систему.

Эти металлодетекторы будут включать сборку:

  • Поисковой катушки для поиска металлических деталей под землей
  • Электроники, соединяющей поисковую катушку с портативным транзисторным радиоприемником
  • Печатная плата для размещения электроники

Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио. У вас есть немного свободы в том, что касается схемы проектирования, но вы должны убедиться, что электронные части, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного облегчит работу.


Почему из радио можно сделать металлоискатель

Многие люди не верят, когда им говорят, что из радио можно сделать металлоискатель. Хотя они служат совершенно разным целям, радиоприемники и металлодетекторы действительно имеют много общих компонентов. Это относительно простой процесс «сделай сам».

Любой металлоискатель должен состоять из следующих частей : большая катушка провода и набор электроники. Моток проволоки будет использоваться для изготовления круглого конца металлоискателя, направленного в сторону области поиска. Следовательно, эта часть называется «поисковая катушка». Электроника подаст сигнал о наличии металлического предмета.

Металлоискатели работают, создавая электромагнитное поле с помощью электрической части, называемой генератором. Изоляторы, такие как сухие камни, не вносят заметных изменений в электрическое поле, но проводники (например, металлы) вызывают усиление или ослабление электромагнитного поля.

Вам понадобится как минимум три разных радиоприемника, чтобы вы могли извлечь из него необходимые компоненты. По крайней мере, одно из этих радиоустройств должно работать, чтобы вы могли использовать усилитель для питания динамика.

Вы извлечете из радио следующие части :

  • Транзистор
    • Этот компонент отвечает за усиление сигналов и включение и выключение напряжения
  • Подстроечный конденсатор
    • Это циферблат или ручка на радио
  • Резистор(ы)
  • Генераторы

Какие инструменты мне понадобятся?

Необходимые инструменты зависят от сложности конструкции. По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого твердого материала, если вы собираетесь сконструировать поисковую катушку, которая будет обнаруживать металл, спрятанный под землей.

Самый простой тип металлического сектора требует:

  • Портативный транзисторный радиоприемник
    • Необходимо питание от батареи
  • Калькулятор
    • Также требуется батарея с питанием от солнечной энергии
  • Лента

Для более сложных конструкций требуются:

  • Деревянная или пластиковая доска
  • Медная проводка (эмалированная)
  • Минимум 1 портативный транзисторный радиоприемник
  • Плата печатной платы (если вы собираетесь собирать печатную плату)
  • Набор для пайки (для сборки печатной платы)

Вы даже можете купить наборы для пайки металлоискателя, подобные найденному здесь. Это облегчит сбор всех необходимых электрических компонентов для вашего проекта. Вам все равно придется покупать набор для пайки и портативное AM-радио отдельно, но вам не придется беспокоиться о наличии нужных деталей для изготовления печатной платы.


Схема с одним транзистором — простейшая конструкция Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

Существует множество различных способов сборки металлоискателя в домашних условиях. Простейшие проектные планы предусматривают создание схемы с одним транзистором. Эта схема позволяет восстановить бывшее в употреблении портативное транзисторное радио , подобное этому .

Причина, по которой это работает, заключается в следующем:

  • AM-приемник обнаруживает два сигнала резонансной частоты
  • Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой тон

Генераторы резонансной частоты являются самым основным типом металлодетектора, поскольку в нем используется только одна поисковая катушка для целей обнаружения. По этой причине это также самая доступная технология обнаружения металла b, что делает ее практичной в проектах «сделай сам».

В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.

  • Радиовещательная станция АМ производит один из сигналов РЧ (резонансной частоты)
  • Портативное транзисторное радио принимает два сигнала и выдает звук

Краткое описание конструкции

  • 9000 5 витков медного провода намотан на жесткий материал
    • Это может быть дерево или пластик
  • Закрепите витки обмотки лентой
  • Функции микширования и усиления звука выполняются транзисторным радиоприемником

В следующих разделах будут даны более подробные инструкции по конструкции отдельных компонентов металлоискателя. Далее ниже вы также узнаете, что вы можете найти наборы для пайки металлоискателей, которые значительно облегчат вашу работу.


Копать глубже: Частота металлоискателя – пояснение ЦЕПЬ_металлодетектора

Первым шагом будет создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, отвечающей за различение проводников и изоляторов. Части, которые фактически производят звук, будут построены позже.

Вы начнете с вырезания деревянного каркаса для поисковой катушки, , в соответствии с этими указаниями.   «Форма» — это часть, в которой будет размещаться поисковая катушка. Инструкции здесь требуют, чтобы первый был куском дерева, вырезанным до 30 см в диаметре.

  • Затем вы начертите большой круг на деревянном бруске с помощью карандаша и циркуля.
    •  Относительно размера круга особых требований нет.
      • Однако больший круг сможет сканировать металл на большей глубине под землей.
  • Внутри этого круга нарисуйте меньший круг, не забудьте оставить зазор в 2-3 дюйма между кругами

Используйте пилу, чтобы вырезать круг. Для этого хорошо подойдет ленточная пила, если у вас есть к ней доступ. В конце вы обмотаете медную проволоку по окружности круга.  Инструкции зависят от источника, но эти инструкции требуют 20 витков эмалированного медного провода. Проволока должна быть обернута вокруг деревянной доски как можно плотнее.


Дополнительный шаг: Добавьте экран Фарадея

Добавление экрана Фарадея к металлоискателю, сделанному своими руками, повысит эффективность устройства в целом, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать расходы. Одним из основных пунктов проекта DIY является экономия средств.

Экран Фарадея — это устройство, которое помогает уменьшить проблему смещения частоты из-за эффекта земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю в положении, параллельном земле. Это имеет тенденцию смещать частоту генератора.

Необходимые материалы:

  • Алюминиевая фольга
  • Ножницы
  • Голая проволока
  • Клей

Начните с разрезание алюминиевой фольги на кусок шириной 3 дюйма и достаточной длины, чтобы покрыть почти всю окружность поисковой катушки. Не забудьте оставить не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте отрезок 4-дюймового оголенного провода на одном конце под алюминиевой фольгой.

Затем приклейте щит на место. Убедитесь, что клей полностью высох, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте минимум на час, чтобы клей высох. После того, как клей высохнет, вы соедините другой конец 4-дюймового оголенного провода с заземляющим концом петли.


Изготовление неметаллической ручки

Вы будете использовать два разных осциллятора, чтобы отметить обнаружение металла. Один из них будет исходить от радио. Один из них будет размещен на поисковой катушке, а другой — на конце деревянной ручки.

Если вы собираетесь сконструировать ручку для металлоискателя, то ручка должна быть сделана из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлическим предметом. Использование металлической опорной ручки лишает детектора смысла.

Подходящие материалы для рукояток включают:

  • Деревянные доски
  • Ручки для метел, пластиковые или деревянные
  • Поликарбонатная трубка/аналогичная пластиковая трубка

удобно для использования. К габаритам особых требований нет, хотя нужно иметь в виду, что радиогенератор придется монтировать в удобном для проводки месте.

Деревянная ручка будет соединена с центром петли поисковой катушки. Нет никаких требований к тому, какие материалы или методы вы используете для крепления рукоятки к поисковой катушке. Лента — это простой и эффективный способ прикрепить деревянную рукоятку к поисковой катушке.


Электроника должна собираться и храниться в герметичных контейнерах

Вам рекомендуется собирать электронику в герметичных контейнерах и хранить ее в этих контейнерах. Это поможет гарантировать, что повреждение от влаги и пыли не произойдет. Вам не нужно слишком фантазировать; Вы можете использовать герметичные пластиковые контейнеры для пищевых продуктов, подобные этим, для хранения частей металлоискателя. Аккумулятор можно поместить в один контейнер, а электронику — в другой.


Как собрать электронику поисковой катушки

Вы соберете осциллятор для электронной части поисковой катушки. Терминология звучит довольно сложно, но осциллятор — это просто устройство, создающее электромагнитное поле. Это электрическая цепь, которую можно быстро включать и выключать, что делает ее эффективным компонентом для разделения проводников и катушек индуктивности.

Осциллятор можно построить с использованием транзистора и нескольких резисторов. В радиоприемнике уже есть все эти электрические компоненты, соединенные вместе в цепь. Обычный металлоискатель использует только один осциллятор, но в этом самодельном приборе потребуется использовать два разных осциллятора, чтобы обнаруживать изменение ноты при обнаружении металла.


Соединение электроники металлоискателя

Задача соединения электроники металлоискателя потребует от вас знания, как построить и подключить электрическую цепь. Для этих соединений вы будете использовать проволоку и металлическую пайку. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.

В качестве печатной платы рекомендуется использовать пластиковый лист , подобный тому, который можно найти здесь .

  • Просверлите отверстия в местах размещения проводов компонентов
  • Соедините концы электрических компонентов с помощью паяльника
  • Проводка будет размещена под самодельной платой
  • Поместите электронику в водонепроницаемую коробку

Как собрать печатную плату для металлоискателя?

Как было сказано ранее, сборка электрических компонентов металлоискателя требует некоторых знаний в области пайки и электроники. Если вы новичок в сборке электроники, вам не следует отчаиваться от сборки металлоискателя своими руками.

В Интернете можно найти пошаговые ресурсы по сборке электроники металлоискателя.

Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:

  • Найдите принципиальную электрическую схему, подобную той, что находится в этом руководстве.
    • Это объясняет, как замыкается переключатель и по цепи протекает ток.
    • Цепь должна быть сконструирована так, как показано на схеме, чтобы она могла колебаться на резонансной частоте
  • Начните с установки транзистора на печатную плату
  • Компоненты будут установлены в соответствии со схемой конструкции печатной платы
  • Затем вставьте концы поисковой катушки в печатную плату ПК

Как пользоваться металлодетектором

Чтобы использовать металлодетектор, вы подключите радиостанцию ​​к аккумулятору. Затем вы настроите регулятор громкости на усилитель динамика. Продолжайте регулировать громкость до тех пор, пока не услышите звук из динамика.

Вы сможете сказать, когда металлоискатель наткнулся на кусок металла, спрятанный под землей. Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании укажет место, где металл зарыт под землей.


Упростите процесс с помощью комплекта для пайки металлоискателя

Соединение электроники воедино — пожалуй, самая сложная часть сборки металлоискателя своими руками с радиоприемником. Этот процесс требует, чтобы вы немного знали о построении электрической цепи, а также тщательно продумывали расположение компонентов.

Эту задачу можно значительно упростить с помощью набора для пайки металлодетектора.

В комплект входят следующие электронные компоненты:

  • Компактный кейс для переноски
  • Паяльник
  • Насос для удаления припоя
  • 5 паяльных наконечников
  • Трубка из оловянной проволоки
  • 90 034 Подставка для паяльника
  • Антистатический пинцет
  • Проволока нож для снятия изоляции
  • 2 электронных провода

Если вы поместите АМ-радио рядом с генератором, оно должно издавать звуковой сигнал, когда устройство находится рядом с металлом. Вам понадобится напильник или лезвие бритвы, чтобы при необходимости снять эмаль с проволоки.

Даже если у вас есть план, как именно вы хотели бы спроектировать свой комплект металлоискателя «сделай сам», вы все равно можете воспользоваться набором для пайки металлоискателя. Этот комплект поставляется с рядом полезных компонентов по низкой цене, включая печатную плату, провод и несколько электрических компонентов.


Насколько большой должна быть поисковая катушка на металлоискателе?

Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми важными оговорками. Размер поисковой катушки следует выбирать в зависимости от типа материалов, которые вы ищете. В противном случае вы можете построить металлоискатель неэффективно, потратив на материалы больше денег, чем вам нужно. Эти рекомендации были адаптированы на основе исследований, проведенных в Хартумском университете.


Мини-катушки/Снайперы

Наименьшая катушка, которую вы можете сделать, чтобы она была эффективной хотя бы для некоторых целей, это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические детали от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство общих операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.


Малые поисковые катушки

Поисковые катушки диаметром 5-8 дюймов используются для обнаружения металла в местах с большим количеством другого мусора, а также в районах с густой растительностью или пересеченной местностью. Поисковые катушки этого размера предпочитают те, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы иметь ограничения в том, насколько глубоко они могут проникнуть под землю для обнаружения металла.


Средние поисковые катушки

Поисковые катушки диаметром от 8 до 11,5 дюймов представляют собой своего рода мастера на все руки , когда дело доходит до полезности. Эти типы катушек подходят для общих целей, таких как обнаружение металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для металлоискателя, сделанного своими руками.


Большие поисковые катушки

Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует некоторое заблуждение, что более крупные поисковые катушки всегда будут давать лучшие результаты. Этот сигнал поисковой катушки может уйти не так глубоко под землю, как вы думаете, если вы работаете в районах с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.

Большие поисковые катушки подойдут вам, если вы планируете следующие виды деятельности:

  • Поиск тайников с монетами
  • Поиск артефактов/других глубоко зарытых реликвий
  • Поиск на большой территории, например, на ферме поле или пастбище за более короткий промежуток времени

Копаем глубже:  Как работают поисковые катушки


Какой металлоискатель проще всего сделать?

Более сложные конструкции, перечисленные выше, не идеальны для тех, у кого нет опыта пайки и сборки схем. Набор для пайки металлоискателя научит вас, как это сделать, при условии, что паяльник нужно покупать отдельно.

Простейший металлоискатель для изготовления следует схеме, в которой калькулятор и портативное радио используются для создания металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батарейкой, например, Texas Instruments TI-30Xa. Калькулятор должен работать на батарейках, а не на солнечных батареях, чтобы он работал.

Самая базовая схема предполагает простое соединение магнитолы и калькулятора вместе. Прежде чем соединить радио и калькулятор, переключите радио на AM-диапазон и настройте его вправо, пока не услышите только помехи, а не музыку.

Затем :

  • Выровняйте батарейные отсеки каждого устройства, пока они не встанут спиной к спине
  • Включите калькулятор
  • Найдите металлический предмет, чтобы проверить работу металлоискателя
  • Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
  • Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора, пока не услышите его. добавление деревянного или пластикового стержня и приклеивание калькулятора и портативного радио к стержню спиной к спине. Это облегчит перемещение металлоискателя.

    Этого калькулятора и радиометаллоискателя будет достаточно для обнаружения крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты под землей. Это связано с тем, что в эту схему не добавлена ​​поисковая катушка с медным проводом.

    Если вам нужен детектор с большей мощностью, рекомендуем вам попробовать собрать детектор с поисковой катушкой из медного провода, как описано в этой статье. Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Это должен быть размер, достаточный для обнаружения большинства металлических объектов под землей и вблизи поверхности.


    Заключение – Как сделать металлоискатель с радио

    Теперь у вас есть все, что вам нужно знать, чтобы вы могли сделать свой собственный металлоискатель дома из радио. Надеюсь, вам понравилась эта статья, и если у вас есть какие-либо вопросы или комментарии, пожалуйста, оставьте их ниже. До следующего раза Удачной охоты за сокровищами!

    TreasureSeekr.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com. Как партнер Amazon я зарабатываю на соответствующих покупках. Amazon и логотип Amazon являются товарными знаками Amazon.com, Inc или ее дочерних компаний.

    Металлоискатель своими руками в домашних условиях: как сделать самому

    Благодаря своим электрическим или магнитным волнам металлоискатель, или как его еще называют металлоискатель, способен различать и реагировать на металлические предметы, спрятанные в другом среда. Этот прибор незаменимый помощник для инспекторов, экологов, строителей, для «золотых приискателей» и многих других специальностей. Средняя цена металлоискателя в РФ колеблется в пределах 15-60 тысяч рублей. Эта статья рассчитана на тех, кто не хочет переплачивать, хочет разобраться в устройстве и сделать металлоискатель своими руками.

    Состав

    • 1 Металлоискатель, его конструкция и принцип работы
      • 1.1 Катушка
      • 1.2 Электронная схема
    • 2 Основные параметры
      • 2.1 De точка обнаружения
      • 2.2 Рабочая частота
    • 3 Сборка металлоискатель своими руками
      • 3.1 Можно ли сделать металлоискатель своими руками?
      • 3.2 Самостоятельное изготовление печатной платы
      • 3.3 Монтаж радиодеталей на плату
      • 3.4 Изготовление катушки
      • 3.5 Каркас и дополнительные элементы
    • 4 Схемы наиболее популярных металлоискателей

    Металлоискатель, его устройство и принцип работы

    Принцип работы металлоискателя следующий сложный только в словах. Суть его заключается в формировании магнитных полей с помощью электрического напряжения, когда эти самые волны встречают на своем пути металлические предметы, прибор издает сигнал, оповещающий о находке. Для новичков, еще не сталкивавшихся с подобными «изобретениями» это кажется довольно сложным, но если внимательно следовать инструкции, на самом деле будет намного проще. И немного разобравшись, несложно будет создать прибор для поиска старых монет на глубине 30 см под землей.

    Катушка

    Для создания магнитного поля необходимо, чтобы ток проходил через катушку ( пучок, обмотка ) из медного провода с нейлоновой изоляцией. Намотана на пластиковую катушку несколько раз. Затем обернут полиэстером, прочной упаковочной лентой. Это делается для того, чтобы проволока не разматывалась обратно. Если внутрь бобины ( специальная катушка ) положить чистое железо, то магнитное поле сильно усиливается, этот способ обычно применяют для охранных металлоискателей.

    Электронная схема

    Работа системы полностью зависит от электронной схемы, это мозг устройства. Оставшийся кусок медного провода припаивается к плате, другой вывод платы подключается электрическими проводами к датчикам: светодиодам, вибраторам, динамикам. При столкновении магнитных волн с металлом электрический сигнал будет поступать от катушки к индикаторам через плату. Это, пожалуй, самая сложная часть создания устройства своими руками. Затем прибор калибруется, настраивается и помещается в пластиковый защитный футляр.

    Основные параметры

    По своим свойствам металлоискатели делятся на основные 3 группы: глубинные, подводные, наземные. По названию сразу понятно, в чем их особенности. Довольно часто создают гибриды, например, грунтовые катушки с водонепроницаемым корпусом. Естественно, такие будут стоить на порядок выше. Чтобы сделать металлоискатель самостоятельно, нужно четко представлять, для каких целей он будет использоваться, исходя из этого общие параметры прибора:

    • Глубина действия под землей, у каждого аппарата своя «проникающая способность». Конечно, это зависит и от плотности, типа почвы, наличия в ней камней, но это имеет второстепенное значение.
    • Диаметр зоны поиска, необходимо сразу определить для себя какой диапазон будет оптимален, и от этого начинать подбор или сборку металлоискателя.
    • Чувствительность металлоискателя. Тут возникает вопрос, для каких целей будет использоваться устройство: кладоискателям сдача будет только мешать, а вот охотникам за потерянными драгоценностями на пляже важно не упустить ничего, даже мельчайшей детали.
    • Селективность металлов. Есть устройства, которые реагируют только на определенные драгоценные сплавы.
    • Энергосбережение и энергосбережение, стандартная функция любого беспроводного устройства.
    • В самых новых моделях есть такая функция как «дискриминант», которая позволяет отображать примерную глубину, местоположение, сплав металла на табло прибора.

    Глубина обнаружения

    В среднем глубина обнаружения металлоискателя от 1 до 100 сантиметров. Разные модели, имеют разную точность и глубину действия. В основном дальность видимости зависит от размера катушки, чем она больше, тем глубже можно смотреть. И первая ошибка, которую допускают большинство новичков, не зная зачем, выбирают металлоискатель с наибольшей глубиной. В среднем древние монеты зарыты на 30-35 сантиметров, а потерянные драгоценные украшения еще ближе к поверхности. Кроме того, чем больше глубина, тем больше ошибок и ошибок. Вы можете вырыть 10 ям глубиной в 1 метр, за это же время найти действительно что-то ценное практически на поверхности, совершенно не утруждая себя.

    Частота срабатывания

    Как и любое устройство, металлоискатель имеет взаимосвязь своих компонентов. Используя устройство на полной мощности, вы увеличиваете расход батареи. Если рассматривать металлоискатель в целом, то можно сделать вывод, что размеры и функциональность всех его компонентов зависят от частоты генератора. Это, пожалуй, самый главный оценочный критерий, по которому их классифицируют:

    1. Первый вариант совсем не любительский — сверхнизкая частота. Без некоторой компьютерной поддержки он не сможет работать. За катушкой должна следовать специальная машина, которая будет не только обрабатывать сигнал оператору, но и подавать заряд, ввиду значительного энергопотребления. Его диапазон составляет менее 100 Гц.
    2. Второй вариант тоже не простой бытовой прибор — низкочастотный. Диапазон варьируется от 100 Гц до 10 кГц. Также требует большого энергопотребления, в основном предназначен для поиска черных металлов на глубине до 5 метров. Требует компьютерной обработки сигнала, но даже с ней имеет большую погрешность распознавания сплава и его объема на больших глубинах.
    3. Универсальные, более сложные, компактные — высокочастотные металлоискатели. С таким устройством можно найти металл на глубине 1,5 метра. Обладает средней помехозащищенностью, но хорошей чувствительностью, на небольшой глубине можно определить сплав и размер металла с достаточно хорошей точностью. Имеет диапазон до 30 кГц.
    4. Радиочастотные металлоискатели, наверное, все их видели, стандартный прибор, подходящий для начинающих любителей. Обладает отличной дискриминацией на глубине до 0,5 метра. Если земля не имеет магнитных свойств, например песок, или поблизости нет радио- или телестанции, то это просто отличное универсальное устройство. Его энергопотребление по сравнению с представителями выше очень маленькое. И его полная эффективность будет зависеть еще и от его компонентов, во многом от катушки.

    Сборка металлоискателя своими руками

    Схем, видео, форумов и советов по сборке металлоискателя в интернете очень много. И среди множества отзывов немало негативных об аппарате собственного производства. Многие пишут, что у них не получилось, что это не работает и лучше купить, чем тратить уйму времени… Ответ на такие комментарии очень прост: если вы настроитесь на это и возьмете вопрос серьёзный, то сделать что-то своими руками намного лучше, чем заводские металлоискатели. Если хочешь сделать что-то хорошо, сделай это сам.

    Можно ли сделать металлоискатель своими руками?

    Человеку, который хотя бы на школьном уровне знает и интересуется физикой и электроникой, такая задача не составит большого труда. И дело только в выборе качественных материалов. Но даже новичкам не стоит сдаваться, шаг за шагом следуя инструкции, добавляя немного упорства, все обязательно получится.

    Самостоятельное изготовление печатной платы

    Самое сложное в сборке детектора — изготовление печатной платы. Так как это мозг всей конструкции и без него устройство просто не будет работать. Для начала мы воспользуемся самым простым методом — лазерным выдуванием.

    • Изначально нам понадобится схема, их конечно огромное количество в интернете. Но если человек поставил перед собой цель сделать все самому, разработать ее поможет специальная программа Sprint-Layout.
      И так, имея готовый схематический рисунок платы, распечатываем его на лазерном принтере, это важно, на фотобумаге. Многие люди рекомендуют использовать тонкую бумагу, чтобы детали могли быть видны лучше.
    • Купите кусок текстолита, найти его не составит труда, и правильно его подготовить:
      1) Вырезаем ножницами по металлу (или ножом по металлу) из куска текстолитовой заготовки до нужных нам размеров и параметров соответствующей распечатки.
      2) Затем нужно очистить заготовку от верхнего слоя, используя наждачную шкурку. Идеальный результат – равномерный зеркальный блеск.
      3) Смочите кусок ткани спиртом, ацетоном или другим растворителем и тщательно протрите. Это необходимо для обезжиривания и очистки материала нашей заготовки.
    • После этих процедур фотобумагу с распечатанной схемой кладем на текстолит, и разглаживаем горячим утюгом, чтобы рисунок можно было перевести. Затем следует медленно погрузить заготовку в теплую воду, и очень аккуратно и осторожно, не размазывая рисунок, снять бумагу. Но даже если контур немного расплывается, ничего страшного, можно подправить иголкой.
    • Когда доска немного подсохнет, наступает следующий этап, для которого нам понадобится раствор медного купороса или хлорная известь.
      Чтобы приготовить этот раствор, вам нужно купить порошок хлорида железа (FeCl3). В радиомагазине стоит копейки. Разбавьте этот порошок водой в соотношении 1 к 3. Вода не должна быть горячей, а посуда не должна быть металлической.
      Погружаем нашу плату в раствор на некоторое время, в зависимости от толщины материала и внешних условий, определенного времени нет. Если периодически помешивать раствор, процесс пойдет быстрее и качественнее.
    • Выньте плату, промойте под проточной водой, удалите тонер спиртом или любым другим растворителем.
    • С помощью дрели сделайте отверстия для деталей там, где они нужны согласно схеме.

    Подробнее об этом способе вы можете прочитать в нашей статье: Как сделать электронную плату в домашних условиях.

    Установка радиодеталей на плату

    На этом этапе необходимо оснастить плату всеми необходимыми радиодеталями. Не бойтесь сложных названий, неизвестных сочетаний цифр и букв. Все части подписаны. Нужно только найти нужные, купить, установить на свое место.

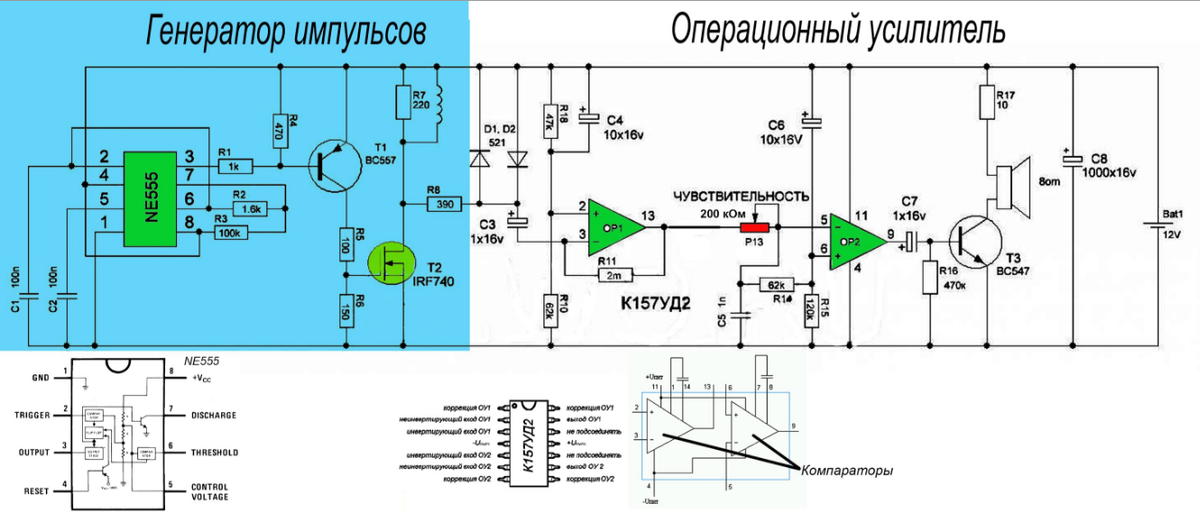

    Вот пример достаточно простой, но эффективной в использовании схемы — ПИРАТ

    Вот так:

    • В качестве основной микросхемы можно взять недорогую КР1006ВИ1, или ее различные зарубежные аналоги типа NE555 которая используется в схема выше. Для установки схемы на плату нужно впаять между ними перемычку.
    • Следующим шагом будет установка усилителя, например К157УД2, который также показан на схеме выше. Кстати, перебирая старые советские приборы, можно найти эту и многие другие детали.
    • Затем вставляем два компонента SMD (выглядят как маленькие кирпичики) и резистор MLT C2-23.
    • После установки резистора мы должны заглушить два транзистора. Очень важный момент для начинающих: структура первого должна соответствовать NPN, а другого PNP. Идеально для этого устройства подходят БК 557 и БК 547, но так как их не так просто найти, то можно использовать разные зарубежные аналоги. Что касается полевого транзистора, то хорошим выбором будет ИРФ-740 или любой другой транзистор с такими же параметрами, в данном случае это не имеет значения.
    • Последним этапом будет установка конденсаторов. И совет: лучше выбирать наименьшее значение ТКЕ, это значительно улучшает терморегуляцию.

    Изготовление катушки

    Как писалось ранее, для изготовления самодельной катушки нужно намотать примерно 25-30 витков провода ПЭВ, если его диаметр 0,5 миллиметра. Но лучше, опробовав устройство в корпусе, подобрать и изменить количество витков, чтобы добиться нужного результата.

    Каркас и дополнительные элементы

    Для распознавания находки устройства можно использовать любой динамик с сопротивлением ноль Ом. В качестве источника питания можно использовать аккумулятор или простые батарейки с общим напряжением более 13 вольт. Для большей стабильности и электрического баланса схемы на выходе установлен стабилизатор. Для пиратской схемы идеальным типом напряжения будет L7812.

    Убедившись, что металлоискатель работает, включаем фантазию и создаем каркас, который будет в первую очередь удобен для оператора. Есть несколько хороших советов, как создать чехол:

    1. Плату необходимо защитить, поместив ее в специальную коробку, надежно зафиксировав ее на месте. Сама коробка размещается по удобству рамы.
    2. При создании корпуса необходимо учитывать один момент: чем больше металлических предметов будет присутствовать в конструкции, тем менее чувствительным будет устройство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
