Инкубатор своими руками: чертежи, размеры

Содержание

• Требования к конструкции инкубатора
• Чертежи для инкубатора
• Делаем инкубатор своими руками
  • Корпус
  • Режим работы
• Создаём автоматическую систему регулировки температуры
• Что собой представляет инкубатор для перепелиных яиц
• Итоги

В рыночной экономике каждый человек — хозяин своего благосостояния. Сейчас любой может вести достойную жизнь, ведь возможностей для заработка более чем достаточно, к примеру, можно самому сделать инкубатор для яиц. Это позволит вам создать небольшую ферму, которая в будущем станет источником дохода.

После того как вы сделаете инкубатор для яиц своими руками, у вас появится возможность не только дополнительно зарабатывать, но и обеспечивать своё домашнее хозяйство. Тем не менее чтобы это стало реальностью — необходимо максимально ответственно подойти к созданию данного устройства. Ведь от того, насколько оно правильно будет работать — зависит успех всей задумки.

Сама конструкция инкубатора для яиц не является особенно сложной. Если вы уже давно занимаетесь выведением домашней птицы, то знаете, что цыплёнок может вылупиться даже при свете обычно лампы. Тем не менее, стоит вам задать слишком низкую температуру, и ничего не произойдёт. Повышенный температурный режим также не приведёт ни к чему хорошему.

Поэтому перед тем как сделать инкубатор самому не помешает досконально изучить все чертежи, а самое главное понять, как работает терморегулятор. После чего вам останется выбрать подходящий режим и загрузить лоток.

Конечно же, вы можете просто купить инкубатор для яиц, но цена устройства для столь простой конструкции действительно слишком высока. Намного практичнее и дешевле сделать всё самому.

Требования к конструкции инкубатора

Существует множество разнообразных чертежей инкубатора для яиц, которые можно воплотить в жизнь своими руками. Тем не менее чтобы всё прошло как нужно и построенное вами устройство могло достойно выполнять свои функции, необходимо выполнение следующих условий:

1. Вы должны ориентироваться не только на температуру яиц, но и на количество градусов вокруг будущего цыплёнка. Согласно установленным в сельском хозяйстве нормам температура в двух сантиметрах от яйца должна быть в диапазоне от 37,3 до 38,6.
2. Чтобы цыплёнок вылупился вам нельзя использовать яйца, которые хранятся уже более 10 дней.
3. Важно следить за влажностью в инкубаторе. Перед наклёвом она должна составлять не менее 40%. В процессе выведения данный показатель увеличивается до 80%. Если вы всё сделаете правильно, то сами сможете вывести здоровых и крепких цыплят. Непосредственно перед выводком влажность нужно будет немного понизить.
4. Яйца в инкубаторе, который вы сделаете сами, должны находиться только вертикально. Причём острый конец всегда направляется вниз.
5. В процессе инкубации все лотки должны быть наклонены влево.
6. Яйца нужно переворачивать не реже чем три раза в сутки. Перед выводком к ним нельзя прикасаться.
7. Когда вы сами сделайте инкубатор, позаботьтесь о вентиляции. Нужно сделать так, чтобы движение воздуха выравнивало влажность и температуру. Скорости в 5—6 метров для этой задачи будет более чем достаточно.

Перед тем как сделать инкубатор своими руками посмотрите видео, представленное ниже. Несмотря на кажущуюся примитивность инкубатор отлично работает и позволяет выводить цыплят в домашних условиях.

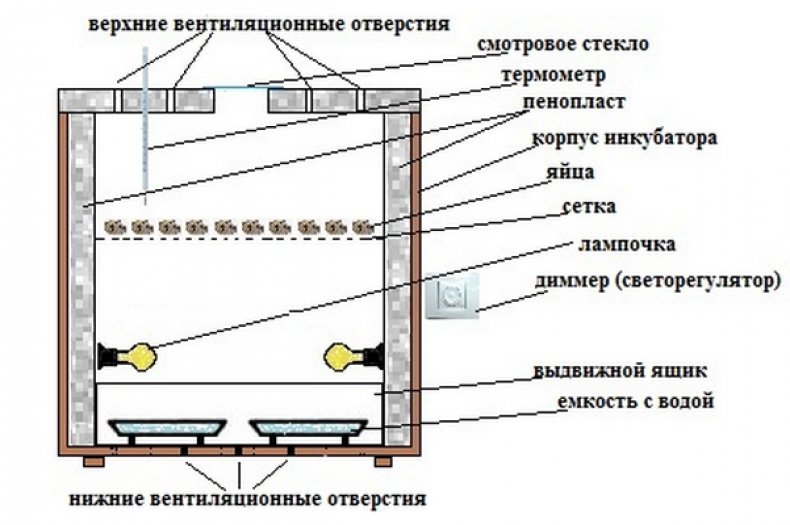

Чертежи для инкубатора

Чтобы сделать самому по-настоящему качественный инкубатор необходимо подойти к этому делу с максимальной ответственностью. Для начала изучите чертежи, без них сделать хороший проект точно не получится.

В проектной документации должна быть информация, включающая схему терморегулирования. Здесь должно быть указано, где располагаются нагревательные элементы. Тогда вы сможете сами сделать инкубатор, который долгие годы будет вам служить, позволяя выводить цыплят.

Вам самому придётся изучить механизм поворота конструкции, нужно выбрать такой, который одновременно обеспечит стабильную работу и в то же время будет довольно простым в изготовлении.

Важно! Когда вы сами будет создавать конструкцию, учтите возможность закладывания в ячейки яиц разных размеров. Это позволит в будущем расширить домашнее хозяйство с минимальными затратами.

Дело в том, что рынок очень гибок. В одно время популярностью может пользовать куриное мясо, завтра же все начнут спрашивать гусятину. Послезавтра вновь появится мода на перепелиные яйца.

В чертеже вы должны учесть механизмы контроля температуры. Вентилятор должен быть установлен именно там, где от него будет больше всего пользы. К тому же не помешает подумать об альтернативном источнике света. Даже небольшой временной промежуток без подогрева может вызвать неправильное развитие цыплят.

Исходя из всего вышеперечисленного, выбирая чертёж будущей конструкции или делая его самостоятельно, лучше всего ориентироваться на следующие параметры:

1. Ёмкость инкубатора лучше всего делать средней. Во-первых, это позволит вам размещать в ней порядка 100 яиц, а во-вторых, вы всегда можете заполнить больше ячеек, запас не помешает.
2. Оптимальной считается конструкция на 108 ячеек. Размер каждой должен быть 45 мм (диаметр). При этом высота не может быть менее 65 мм. Также в конструкции должна быть предусмотрена возможность замены внутренней решётки. Тогда вы сами сможете в любое время менять её, переориентируя устройство на другие яйца.
3. В качестве нагревательных элементов лучше всего установить 6 ламп. Четыре из них должны быть мощность в 100 Вт, а две по 60.  Новые светодиодные или люминесцентные осветительные элементы, которые не греются лучше не использовать. Схема последовательного подключения, следующая 4 и 2.
4. Термодатчик должен иметь сопротивление в 1,8 К.

Скорость переворота лучше всего установить на один час. Это позволит добиться наибольшего эффекта при работе всей системы.

Делаем инкубатор своими руками

Корпус

В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.

Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.

В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.

Внимание! Катушка в устройстве должна иметь такое сопротивление, которое ограничит мощность до 1 Вт.

После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.

Режим работы

Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.

Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.

Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.

Внимание! После того как воздух внутри инкубатора нагреется до нужно температуры нужно будут отключить 2 лампы. Без автоматики вам придётся сделать это самому.

Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.

Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.

Внимание! В качестве ячеек для яиц лучше всего использовать обычные лотки.

На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.

Создаём автоматическую систему регулировки температуры

Нагревательные элементы в инкубаторе, который вы делаете сами, можно располагать не только над лотком, но и сбоку, и даже под ним. Многие эксперты сходятся во мнении, что лучшим вариантом будет самому разместить лампы по всем периметру. Это обеспечит наиболее равномерный обогрев.

Внимание! Расстояние между лампочками не может быть меньше 25 см.

Некоторые птицеводы идут на хитрости они покупают нихромовую проволоку. Это довольно мощный нагревательный элемент, который даёт возможность сократить расстояние между источниками тепла до 10 см.

Есть три типа терморегуляторов, которые обеспечивают правильный температурный режим внутри инкубатора, который вы сделаете из бывшего когда-то холодильника своими руками:

• Электроконтактор. По факту — это обычный термометр, внутри которого есть ртуть. Только в трубочку впаян специальный электрод. При нагревании ртуть поднимается вверх. В результате электрическая цепь замыкается. После чего инкубатор отключается.
• Биметаллическая пластина также может обеспечить равномерный нагрев в ваше отсутствие. К сожалению, после того как вы сделаете инкубатор для яиц своими руками именно  с данным устройством, надёжность работы системы уменьшится в несколько раз. Принцип работы пластины довольно прост. При достижении определённой температуры она выгибается, касаясь электрода. В результате цепь замыкается.
• Барометрический датчик. Представьте себе цилиндр, который сделан из гибкого металла, ёмкость которого заполнена эфиром. При нагревании внутри образуется излишнее давление, благодаря чему замыкается цепь.

Если вы думаете, как сделать инкубатор для яиц своими руками, подумайте об автоматическом терморегуляторе. Безусловно, его установка займёт больше времени, да и деньги на покупку ещё нужны. Тем не менее это обеспечит практически полную автономность.

Что собой представляет инкубатор для перепелиных яиц

Стоит признать, что перепелиные яйца желательно выгревать в особых условиях. Во-первых, в качестве нагревательного элемента в инкубаторе, который вы сделаете сами, нужно использовать бак с водой. Он обеспечит достаточный нагрев.

Бак лучше всего изготовить из железа. Толщина стенок составит около 4 мм. Не забудьте тщательно пропаять швы. Высота верхних патрубков должна быть 30 мм. Диметр труб не менее 4 мм. Они ввариваются в верхнюю крышку.

А теперь самое важное. В получившуюся конструкцию опускаются 100-ватные лампы. Колбы должны быть погружены в жидкость до самых патронов. Причём необходимо сделать так, чтобы два нагревательных элемента дублировали друг друга в инкубаторе для перепелиных яиц, который вы сделаете сами.

Итоги

Как видите сделать инкубатор самому более чем реально. Для этого достаточно найти старый холодильник и извлечь из него всё оборудование. Среднего лотка в инкубаторе достаточно, чтобы вылупилось около ста цыплят.

Конечно, чтобы сделать инкубатор для перепелиных яиц понадобится приложить немного больше усилий. Но их стоимость на рынке вполне оправдывает данный шаг. Главное не забыть включить эти затраты в бизнес-план.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

преимущества, требования, из холодильника, пенопластовый, с автоматическим переворотом яиц

Зная, как сделать инкубатор своими руками, можно хорошо сэкономить при создании собственной птичьей фермы. Ведь профессиональное оборудование стоит дорого. А по эффективности самодельные инкубаторы мало чем уступают промышленным.



Содержание

• 1 Для чего нужен инкубатор
• 2 Преимущества самодельных инкубаторов
• 3 Рекомендации по созданию инкубатора
• 4 Старому холодильнику – новую жизнь
• 5 Простой домашний инкубатор своими руками (видео)
• 6 Поворотный механизм
• 7 Если нет холодильника

Для чего нужен инкубатор

Инкубатор – это утепленная емкость, в которой поддерживается определенная атмосфера. С давних времен подобные устройства заменяли в хозяйстве наседок. Дело в том, что естественный процесс высиживания яиц сопряжен с целым рядом проблем. Они не сильно влияют на результат, когда речь идет о домашнем хозяйстве. Но если разведение птиц задумано в более крупных масштабах, наседки не выдержат конкуренции с инкубаторами, потому что:

• 1 курица за раз может высидеть не больше 15 яиц;
• большинство кур создают гнезда только весной;
• когда курица уходит питаться, кладка остывает;
• птица может заболеть, что приведет к изменению температуры в гнезде;
• курица может испугаться или устать и бросить кладку.

Современный инкубатор, даже сделанный своими руками в домашних условиях, позволяет полностью автоматизировать процесс разведения птиц и в результате без особых усилий получать именно столько цыплят, сколько задумано, и без сезонных ограничений.

Преимущества самодельных инкубаторов

Задумав создать инкубатор для яиц своими руками, вы сэкономите деньги для других вложений. Ведь собрать такое устройство возможно из бросовых материалов.

Кроме того, самостоятельное изготовление прибора позволит действовать в соответствии с вашими потребностями. Покупная конструкция может оказаться слишком большой для хозяйства и будет работать впустую, поглощая лишние ресурсы. Устройство с недостаточными размерами не позволит до конца воплотить в жизнь замысел человека. Самодельный аппарат превращает его в хозяина положения: он может создать инкубатор на 1000 яиц или на несколько десятков.

Еще один немаловажный фактор – это внешние размеры и форма устройства. Мастеря домашний инкубатор своими руками, можно заранее учитывать особенности места, в котором он будет располагаться.

Рекомендации по созданию инкубатора

Создавая устройство для разведения цыплят своими руками, необходимо помнить об основных правилах. Рекомендуется воспользоваться следующими советами:

1. Сделайте чертежи аппарата, чтобы точно определить, где будут располагаться лотки и лампы, сколько всего их будет. Помните, что лампы должны находиться от яиц не ближе чем в 15 см.
2. Выбранную емкость необходимо утеплить со всех сторон, создав эффект термоса, удерживающего тепло внутри.
3. Конструкцию обязательно надо поднять над полом, особенно если покрытие холодное.
4. Не кладите яйца вплотную друг к другу. Каждое яйцо лучше расположить на расстоянии 1-2 см от другого.
5. Внутри большой емкости необходимо предусмотреть место для посуды с водой, которая поможет регулировать уровень влажности.
6. Обязательно нужно создать вентиляцию (естественную или принудительную).
7. У каждой лампочки, сделанной для обогрева инкубатора, должен быть отдельный выключатель: так легче будет менять температурный режим.
8. Чтобы удобнее было следить за атмосферой внутри инкубатора, необходимо установить приборы для измерения температуры и влажности.

Это основные параметры, которые необходимо соблюсти при создании любого устройства для разведения птиц, например такого, как самодельный инкубатор из холодильника.

Старому холодильнику – новую жизнь

Поломанный или просто старый, уже не используемый по прямому назначению холодильник отлично подходит для разведения птиц. Его применение позволяет не проводить отдельных манипуляций для утепления корпуса, ведь стенки агрегата изначально созданы такими, чтобы сохранять внутреннюю атмосферу от резких колебаний температуры и уровня влажности. Каждая полка может с успехом заменить лоток для инкубатора, а поддон для овощей, наполненный водой, послужит увлажнителем. Помните, что влажность важна не менее, чем температура. Следить за ней необходимо с первых минут нахождения яйца в инкубаторе до момента, когда проклюнется цыпленок.

Чтобы понять, как сделать инкубатор из холодильника, необходимо сначала полностью освободить его от всего, что в нем есть, в том числе от морозильной камеры, если она встроенная. Не лишней будет схема инкубатора, составленная в соответствии с размерами холодильника. Далее необходимо обеспечить свой аппарат для разведения птиц всем необходимым: лампами накаливания, посудой с водой, терморегулятором и т. д.

Для вентиляции просверлите сквозные отверстия: 1 вверху и 1 внизу, ближе к дну холодильника. В отверстия вставьте трубочки, которые можно будет закрывать пробками для регулировки уровня вентиляции. Для лучшей циркуляции воздуха возможно также установить вентиляторы возле ламп и внизу емкости.

В процессе выведения птенцов необходимо следить за состоянием яиц. Чтобы не открывать постоянно холодильник и не нарушать внутреннюю атмосферу, рекомендуют прорезать окошко в дверце и заделать его стеклом или прозрачным пластиком, обработав щели герметиком.

Простой домашний инкубатор своими руками (видео)

Поворотный механизм

Делая инкубатор из холодильника своими руками, стоит уделить внимание такому элементу, как поворотный механизм. В природе наседки, высиживающие яйца, время от времени поворачивают их лапами. Это нужно для того, чтобы зародыш внутри прогревался равномерно и не прилипал к скорлупе. В домашнем устройстве можно поворачивать яйца вручную. Делать это необходимо от 2 до 4 раз в сутки. Такое вмешательство будет постоянно нарушать созданный баланс температуры и влажности.

Наилучшим решением будет автоматический переворот яиц в инкубаторе. Простейший механизм предполагает изменение наклона лотков, за счет чего будет меняться положение зародышей.

Чтобы создать такой механизм, необходимо установить внутри холодильника деревянную раму. Лотки крепят к ней так, чтобы они могли наклоняться на 60° в одну или другую сторону. Внизу емкости устанавливают редуктор. К двигателю прикрепляют шток, который также соединяется с лотками. Мотор будет приводить в движение шток, а тот – наклонять лотки.

Если нет холодильника

Холодильник – удобная вещь для устройства инкубатора, но не единственная. Домашнее устройство для разведения птиц можно сделать из старого телевизора, из больших коробок и ящиков. Хорошим вариантом будет самодельный инкубатор из пенопласта. Такой аппарат легко изготовить, он имеет малый вес и будет отлично держать тепло. При этом можно использовать пенопласт, оставшийся от упаковки домашней техники, что делает такой вариант самым дешевым в изготовлении.

Начав делать инкубатор из пенопласта своими руками, первым делом нужно выбрать кусок, который будет служить дном, и прикрепить его к доскам. Это сделает конструкцию прочнее и приподнимет над полом. Лучше, если доски будут располагаться по краям и не занимать больше половины площади пенопласта. Проделайте 2-3 отверстия для вентиляции. Удобно прожечь пенопласт паяльником, так как иначе он сильно крошится. На дно установите емкости для воды так, чтобы они не закрывали вентиляционные отверстия.

Доски, на которые приклеили дно, послужат также основанием для крепления лотка. В этом качестве можно использовать готовую сетку или решетку. Если вы собираете инкубатор с автоматическим переворотом яиц, подберите нужную высоту для установки лотка и предусмотрите место для редуктора. На лотке закрепите термодатчик.

К куску пенопласта, который будет служить крышкой, прикрепите терморегулятор, приклейте патроны для ламп, вентилятор. При желании сделайте смотровое окно, закрыв его стеклом или прозрачным пластиком. Осталось только приклеить к дну стенки – и первый домик для цыплят готов.

7 простых идей для самодельных инкубаторов для яиц

Вы ищете идеи для инкубаторов для яиц, которые можно легко построить дома? Здесь у нас есть обзор инкубаторов для яиц, чтобы вдохновить вас на ваш следующий проект усадьбы. Попробуйте любой из них и вылупите свою первую партию яиц!

СВЯЗАННЫЕ С: Выращивание цыплят на заднем дворе — Справочник по приусадебному хозяйству

1. Инкубатор для яиц с охладителем из пенополистирола

Если вы ищете идею инкубатора для яиц, которая стоит менее 50 долларов, это то, что вам нужно! Инкубатор из пенополистирола — это бюджетный проект, который может работать почти так же, как фирменный инкубатор.

Пенополистирол — легкий материал, с которым легко работать. Его также легко резать с помощью небольшого универсального ножа или резака, что делает его отличным проектом для начинающих.

2. Самодельный инкубатор с охладителем в шкафу

Превратите охладитель на 150 литров в шкаф-инкубатор большой вместимости, способный вместить достаточное количество яиц для следующей продажи цыплят. С помощью этого проекта вы сможете вывести большое количество яиц, используя более дешевый инкубатор.

Самое лучшее в этой идее инкубатора то, что она настолько универсальна, что дает вам массу возможностей и вариантов для будущих обновлений.

Проверьте этот мощный охладитель.

3. Аквариумный инкубатор для яиц

Оживите старый аквариум, превратив его в эффективный инкубатор для яиц для кур, уток, перепелов и других животных. По сравнению с другими предметами или материалами, для аквариума потребуется меньше работы, поскольку он сделан из стекла.

Вы сможете видеть яйца через стекло, чтобы было легче следить за их развитием.

СВЯЗАННЫЕ: Установка брудера для цыплят

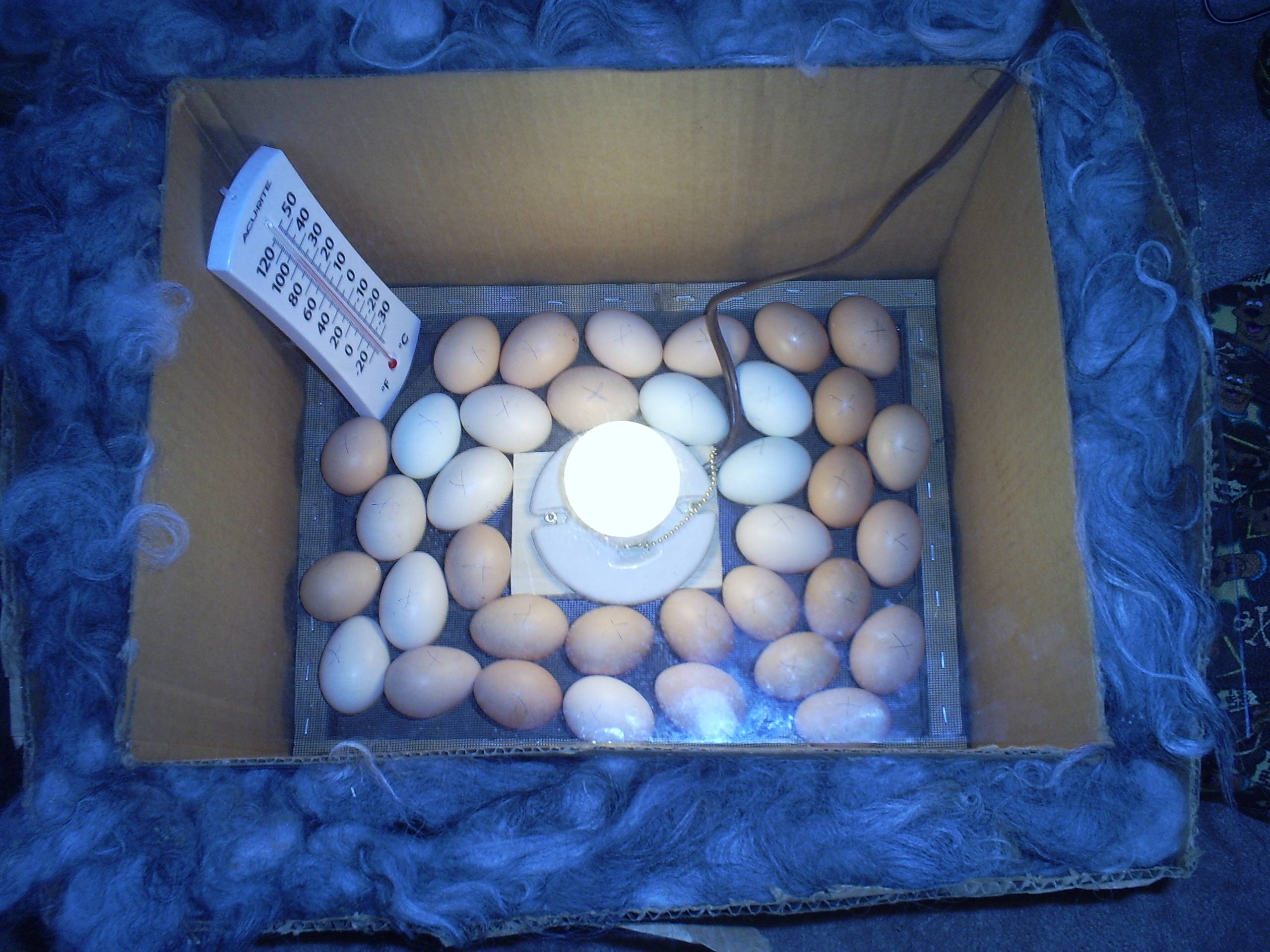

4. Инкубатор из картонной коробки

Эта идея поможет вам понять, как легко построить самодельный инкубатор для яиц. Используя картонную коробку, у ваших яиц теперь будет теплое и безопасное место для вылупления. №

С ящиком от среднего до большого, в зависимости от ваших потребностей, а также с другими необходимыми компонентами, вы определенно сможете построить свой собственный инкубатор дома, не тратя слишком много денег.

5. Инкубатор-холодильник

Если вам нужен толстый и прочный инкубатор для яиц, то вам нужен холодильник-автомат! В круглую сумку Rubbermaid объемом 48 литров можно поместить приличное количество куриных яиц за одну партию.

Инкубатор из сумки Rubbermaid не поддается разрушению. Он рассчитан на долгий срок службы и предназначен для использования и повторного использования сезон за сезоном благодаря ударопрочному материалу.

6. Инкубатор для яиц на солнечной энергии

Этот самодельный инкубатор идеально подходит для жизни вне сети. Это также идеально подходит для тех, кто пытается сократить счета за электроэнергию. Это такой эффективный и устойчивый способ инкубации яиц.

Используя инкубатор для яиц, работающий на солнечной энергии, вы можете увеличить производство и прибыль, сохраняя при этом рентабельность процесса.

7. Деревянный шкаф-инкубатор

Превратите старый шкаф в полезный и работающий инкубатор для яиц. Помимо возможности высиживать большое количество яиц, этот самодельный инкубатор придаст вашей усадьбе шикарный вид.

Вы также можете персонализировать свой инкубатор и добавить некоторые функции, такие как защелки на передней дверце и выдвижной ящик, чтобы сделать его более функциональным.

Распродажа

Polar Tech 245C Термоизолированная коробка с…

Распродажа

Коммерческие продукты Rubbermaid BRUTE Tote Storage…

Распродажа

Amazon Basics Medium Moving Boxes с крышкой и…

По сравнению с серийно выпускаемыми инкубаторами, самодельный инкубатор дешевле, но в нем также есть основные компоненты, необходимые для успешного вылупления.

Вы можете построить его из переработанных материалов, которые легко доступны в вашем доме, что сделает его еще дешевле. Эта идея может не только сократить ваши расходы, но и доставить вам удовольствие от осознания того, что вы используете инкубатор для яиц, который вы построили самостоятельно!

Какие еще идеи инкубаторов для яиц вы знаете? Дайте нам знать в разделе комментариев ниже!

Up Next:

• Понимание классификации яиц USDA, этикеток и общих терминов
• Как выращивать уток для получения яиц | 10 советов и рекомендаций
• Как приготовить вкусное пюре из мускатной тыквы

Товарищи поселенцы, хотите ли вы помочь другим извлечь уроки из вашего путешествия, став одним из наших первых участников? Напишите нам!

Следите за нами в Instagram, Twitter, Pinterest и Facebook!

Создайте свой собственный инкубатор для яиц – Новости Матери-Земли

Фермер-птицевод рассказывает об уроках, которые она усвоила, соорудив собственный инкубатор для яиц своими руками, чтобы выводить редких цыплят.

Мой нынешний самодельный выводной инкубатор, должно быть, пятая или шестая версия, которую я построил, хотя я уже потерял счет своим самодельным приключениям в инкубации. Кроме того, этот самодельный выводной шкаф претерпел три основных изменения конструкции. Теперь я доволен его работой, но я никогда не перестану возиться с ним. Я использую его для выведения примерно 600 цыплят редких традиционных индеек, гусей, кур и уток в течение сезона размножения с января по июнь каждый год.

Когда около пяти лет назад я решил построить свой собственный инкубатор для яиц, я преследовал несколько целей:

• Многоступенчатая инкубация (инкубация 150 куриных или утиных яиц и вывод 30 яиц за один раз).
• Стабильная температура в неотапливаемом гараже в январе.
• Привлекательность, достойная красивого предмета мебели.

Проектирование инкубатора для яиц своими руками

Изначально я хотел многоступенчатый инкубатор, в котором можно было бы выполнять все функции: инкубировать на автоматически поворачиваемых стойках и выводить яйца на неподвижной нижней полке. Мне не потребовалось много времени, чтобы отказаться от этой идеи, когда я понял, что инкубация — это грязный процесс, и что чистые, тихие инкубационные яйца не должны сталкиваться с волнением и выпадением перхоти. Кроме того, почти невозможно поддерживать идеальные, стабильные условия влажности и температуры как для вылупления, так и для инкубации в одном помещении. В эти дни я переношу яйца из одного из нескольких инкубаторов в этот блок за три дня до вылупления яиц. Как инкубатор, это устройство может содержать до 150 детенышей здоровыми и счастливыми. Самоповоротный механизм используется нечасто, но работает, и в случае крайней необходимости я снова могу использовать тумбу как инкубатор. Вот как я собрал свой инкубатор «сделай сам» (см. мой список материалов для инкубатора «сделай сам», где приведен список материалов, которые я использовал).

Устройство должно было быть хорошо изолировано, чтобы защитить его от сильных перепадов температуры, когда он стоит в холодном гараже, поэтому я построил шкаф, который представляет собой коробку в коробке с изоляцией из стекловолокна. Большой проблемой при эксплуатации инкубатора в холодном помещении является градиент сверху вниз; поскольку горячий воздух поднимается вверх, дно инкубатора часто бывает на несколько градусов холоднее, чем верх. Я думал о способах преодоления этого, когда планировал дизайн кабинета. Во-первых, я подумал о размещении нагревательного отсека на дне, но здравый смысл исключил это, потому что отходы вылупления и перхоть скапливались бы на дне, создавая опасность возгорания, которую невозможно очистить.

В конечном счете, я выбрал верхнюю нагревательную камеру с воздуховодом, чтобы направлять нагретый воздух вниз по задней стенке шкафа и выпускать его в нижнюю часть. Воздуховод представляет собой «ложную спинку», стенку из фанеры, закрывающую 2-дюймовое пространство. Канальный вентилятор дует через нагревательный элемент в направлении задней части шкафа, нагнетая только что нагретый воздух по заднему каналу. Это работает хорошо, как система принудительного воздушного отопления в доме, но меня все еще не устраивал градиент в 4 градуса по Фаренгейту снизу вверх. Чтобы обеспечить дополнительное тепло, я разместил 11 на 29, 35-ваттный террариумный нагревательный мат на полу устройства, и это сделало свое дело. Коврик легко чистится и остается безопасным и стабильным при 100 градусах. Диапазон температур снизу вверх теперь составляет менее 2 градусов, даже когда температура за пределами коробки находится в подростковом возрасте.

Глоток свежего воздуха

Эмбрионам и детенышам требуется много свежего воздуха, особенно перед вылуплением. Я разместил 1-дюймовые фитинги из ПВХ с каждой стороны шкафа, чтобы подавать свежий воздух в отсек обогревателя, который смешивается с теплым воздухом перед тем, как попасть внутрь шкафа.

Для лотков для яиц я использовал оцинкованную сварную проволоку 14 калибра 1 на 2 дюйма с прозрачными сосновыми рамами 1 на 2 дюйма для стеллажей, чтобы обеспечить хороший поток воздуха. Пневматические скобы очень помогли при сборке проволоки и деревянных каркасов. Для осей, поддерживающих и поворачивающих стойки, я прикрепил куски 1/2-дюймового оцинкованного трубопровода к деревянным рамам с помощью зажимов для трубопроводов.

Нагревательное оборудование

«Мозгом» устройства является 110-вольтовый электронный регулятор температуры (ETC), который можно настроить на 10-градусный перепад для точного контроля. ETC, который я купил, стоил около 80 долларов. «Кишки» состоят из 6-дюймового встроенного канального вентилятора (примерно 30 долларов у многих продавцов) и 250-ваттного керамического нагревательного элемента с положительным температурным контролем (PTC) (около 15 долларов на eBay — это то же самое, что используется в некоторых фены, индивидуальные обогреватели и электрические чайники).

В моей первой версии этого инкубатора я использовал традиционную проволочную катушку сопротивления в качестве нагревателя, но я обнаружил, что низкотехнологичная проволочная катушка имеет ряд недостатков, помимо энергоемкости. Со временем проволочная катушка растягивается и провисает или подвергается коррозии и ломается. После того, как провисший элемент привел к тревожной ситуации, близкой к катастрофе, я установил — и теперь настоятельно рекомендую — более безопасный, долговечный и более эффективный нагреватель PTC. Этот обогреватель подвешивается и прочно крепится к потолку отопительного отсека с помощью пары металлических уголков.

Электропроводка инкубатора DIY

Электромонтаж довольно прост даже для такого любителя, как я. На схеме пять цепей:

• Источник 110 В к канальному вентилятору и обратка (заземленная).
• Источник 110 В к ETC к нагревательному элементу и обратно.
• Источник 110 В к кулисному выключателю, внутренней люминесцентной лампе в шкафу и возврату (заземленному).
• Источник 110 В, кулисный переключатель, дополнительный нагревательный мат и возврат.
• Источник 110 В для тумблера двигателя поворотного устройства и контрольной лампы и возврата (заземлен).

Я дам вам пару советов, чтобы вы могли уверенно выполнять электромонтажные работы в этом проекте. Обратите особое внимание и следуйте инструкциям по подключению, которые поставляются с ETC и автоматическим токарным станком. Избегайте запутанной связки проводов в одной проволочной гайке; вместо этого потратьте несколько дополнительных долларов и используйте клеммные колодки для защиты, организации и распределения горячих, нейтральных и заземляющих соединений. Наконец, прежде чем подключить готовый проект, убедитесь, что схема, к которой вы подключаетесь, не близка к перегрузке. Душераздирающе щелкнуть автоматическим выключателем на полном инкубаторе и вернуться домой в конце дня, чтобы найти холодный шкаф.

Я также рекомендую любителям-любителям иметь запасной комплект, который содержит как минимум запасной вентилятор и новый нагревательный элемент. Запасной ETC также будет утешительной резервной копией, если вы можете себе это позволить. Убедитесь, что вы построили свой инкубатор для яиц так, чтобы в случае отказа какой-либо части вы могли быстро и легко заменить кишки и мозг инкубатора, чтобы спасти птенцов домашней птицы. Например, мой канальный вентилятор закреплен проволочными стяжками. Теперь, если бы только у меня было хорошее, дешевое и быстрое средство от перебоев в подаче электроэнергии!

---

Список материалов для самодельного инкубатора

• 110 В, одноступенчатый электронный контроль температуры (ETC)
• 110 В, 250 Вт, положительный температурный контроль (PTC), нагревательный элемент (плюс 1 запасной)
• 6 дюймов, 110 В, рядный канальный вентилятор (плюс 1 запасной)
• 6-футовый заземленный шнур для замены прибора
• первичный провод 14-AWG белого, черного и зеленого цветов, около 20 футов каждого цвета
• Три 110-вольтовых кулисных переключателя или тумблера
• 110 световой индикатор
• 110-вольтовая, 75-ваттная электрическая розетка
• Гайки для проводов, плоские соединители, различные электрические соединители
• Автоматический поворотный механизм шкафной модели (дополнительно)
• Алюминиевый стержень размером 3/4 дюйма на 36 дюймов для поворотного рычага (дополнительно)
• От среднего до большого, 110 В нагревательный мат для террариума для дна инкубатора (дополнительно)
• Три листа березовой фанеры 4 на 8
• 25-футовый рулон стекловолоконной изоляции (дополнительно)
• Винты, гайки, болты, скобы, зажимы для труб
• 2 защелки поворотного кулака
• 3 петли
• 16 футов молдинга для внешнего угла и корпуса
• 1 литр полиуретанового покрытия или краски
• Смотровое окно из оргстекла 11 на 14
• 2 фитинга из ПВХ для вентиляционных отверстий
• 4 ролика, 2 с замками
• Три прозрачных сосновых доски 1 на 2 на 8
• 10 футов сварной каркасной проволоки 14 калибра, шириной 24 дюйма, 1 на 2
• 3 шт.

  No related posts.
