Самодельный дровокол видео своими руками: Самодельный дровокол своими руками видео.

Добавлено автор alexxlab

Содержание

как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Содержание

  • 1 Назначение и принцип работы дровокола
  • 2 Делаем самостоятельно винтовой колун
  • 3 Как сделать электродровокол своими руками (видео)
  • 4 Самодельный дровокол с двигателем от стиральной машины
  • 5 Как сделать конусный дровокол: чертежи и этапы работ
  • 6 Как сделать винтовой дровокол (видео)
  • 7 Изготовление гидравлического устройства
  • 8 Механический пружинный дровокол своими руками
  • 9 Другие варианты изготовления конструкции
  • 10 Как изготовить дровокольную морковку (видео)

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

  • гидравлический агрегат;
  • конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

  • станиной;
  • рабочим цилиндром;
  • упором;
  • ножом или лезвием;
  • масляным баком;
  • насосным оборудованием;
  • распределителем уровня давления;
  • бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования. В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

  • насадить металлическую болванку на шкив электродвигателя;
  • в процессе свободного вращения снять с болванки лишний металл;
  • нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

  • создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
  • установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
  • размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
  • выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
  • приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости.

В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

  • нижняя домкратная часть;
  • верхняя конусная часть;
  • П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки. В этом случае можно использовать уже готовый комплект на основе:

  • вала 350 х 30 мм;
  • шкива с ременной передачей;
  • парой опор вращения в виде подшипников;
  • «шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба. В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

  • изготовления рамы;
  • изготовление устойчивой платформы;
  • приваривание вертикальной направляющей;
  • приваривание косынки с обратной стороны направляющей;
  • изготовление из металлических уголков ползунка;
  • усиление места упора штока гидравлического домкрата;
  • приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
  • переделка ручки домкрата для удобства работы;
  • приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином.

Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

  • забетонировать вертикальную стойку;
  • навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
  • закрепить на свободном балочном конце короткую стойку и оснастку;
  • установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

  • на выходном вале понижающего редуктора или шкива монтируется шестерня;
  • движение шестерни вызывает подвижность зубчатой рейки;
  • напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
  • шестерня получает сцепление с рейкой посредством управляющей рукояти;
  • рабочая часть конструкции монтируется на прочную стационарную раму;
  • к рамному основанию крепится колун;
  • перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
  • возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Изготовить своими руками дровокол не сложно, он сэкономит ваше время и силы

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Дровокол гидравлический

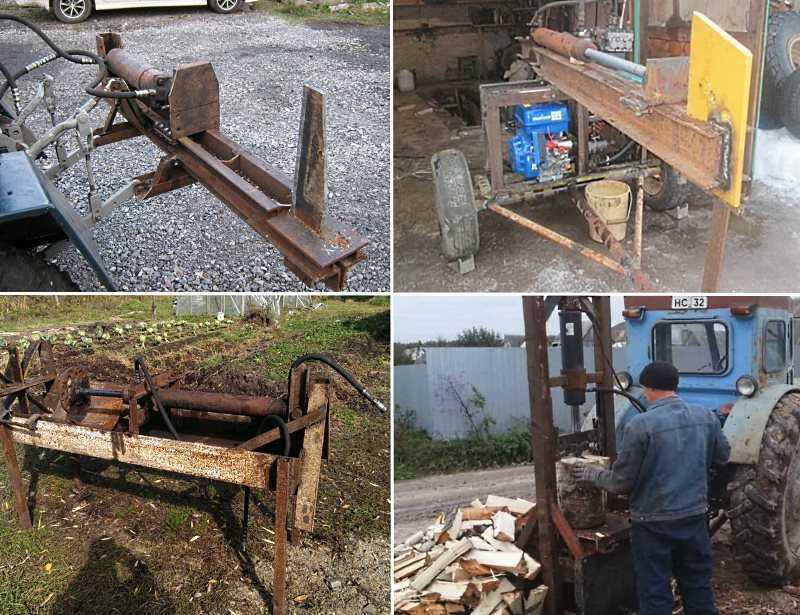

Самодельный гидравлический дровокол

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на двигателе внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Промышленный дровокол гидравлический

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Реечный дровокол

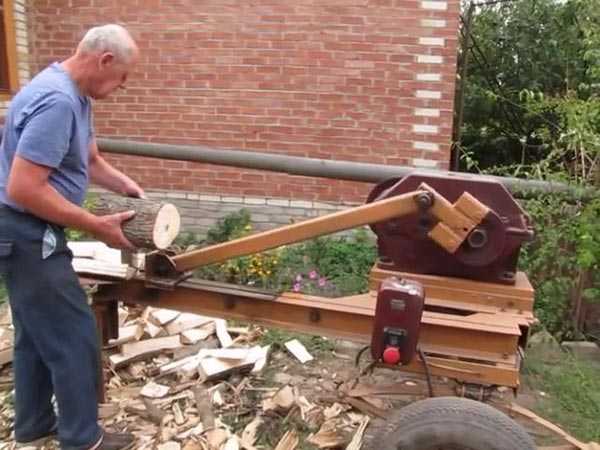

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самодельный винтовой дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Конус на валу электромотора

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Ременная передача на шкив конуса дровокола

Как сделать дровокол своими руками, и какая конструкция практичнее

Конусный дровокол имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

Эскиз дровокола

  • Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
  • Редуктор делается из расчета 200-300 оборотов в минуту;
  • Вал конусного буравчика устанавливается на мощные подшипники;
  • Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Реечный дровокол в работе

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Станина реечного дровокола

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Часть вторая
