Ручной фрезерный станок по дереву своими руками: Фрезерный станок по дереву своими руками: пошаговая инструкция

принцип работы, изготовление и подключение

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях сделать фрезерный станок по дереву самостоятельно, чтобы выполнять основные операции с изделиями. Отличием подобных станков станет многофункциональность, которая даст возможность обрабатывать металлические, деревянные и другие заготовки. Чтобы знать, как сделать фрезерный станок по дереву своими руками, следует ознакомиться с общими рекомендациями.

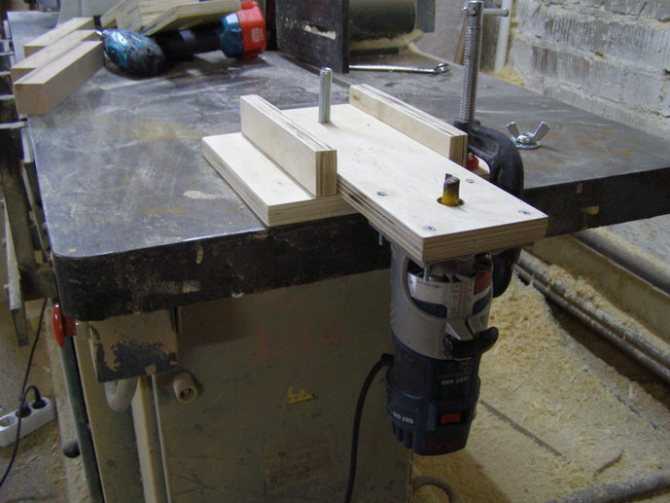

Фрезерный станок по дереву своими руками
ФОТО: remoo.ru

Содержание статьи

• 1 Фрезерный станок по дереву своими руками
• 2 Принцип функционирования
  • 2.1 Копировально-фрезерный станок по дереву своими руками
• 3 Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской
• 4 Самодельный фрезерный станок по дереву своими руками
  • 4.1 Какие комплектующие элементы и материалы нужны в работе
  • 4.2 Изготовление станины
  • 4. 3 Изготовление столешницы
  • 4.4 Подготовка места для монтажной пластины и изготовление основания
  • 4.5 Изготовление упора и прижимной гребёнки
  • 4.6 Выбор электрооборудования
  • 4.7 Особенности подключения фрезерного станка к электропитанию
  • 4.8 В каком порядке собираются комплектующие элементы
  • 4.9 Дополнительные защитные элементы
• 5 Фрезерный станок с ЧПУ по дереву своими руками – общее руководство
• 6 Как из дрели сделать фрезер по дереву
• 7 Как сделать самодельную фрезу по дереву своими руками

Фрезерный станок по дереву своими руками

Имея представление о всех достоинствах рассматриваемого приспособления, большинство домашних специалистов задают вопрос: «Как изготовить фрезерный станок, имея под рукой лишь доступные бюджетные запчасти?» Нужно тут же отметить, что создать подобное изделие не так сложно, как может показаться. Кроме того, можно наделить его опциями, присущими как фрезерному, так и токарному агрегату.

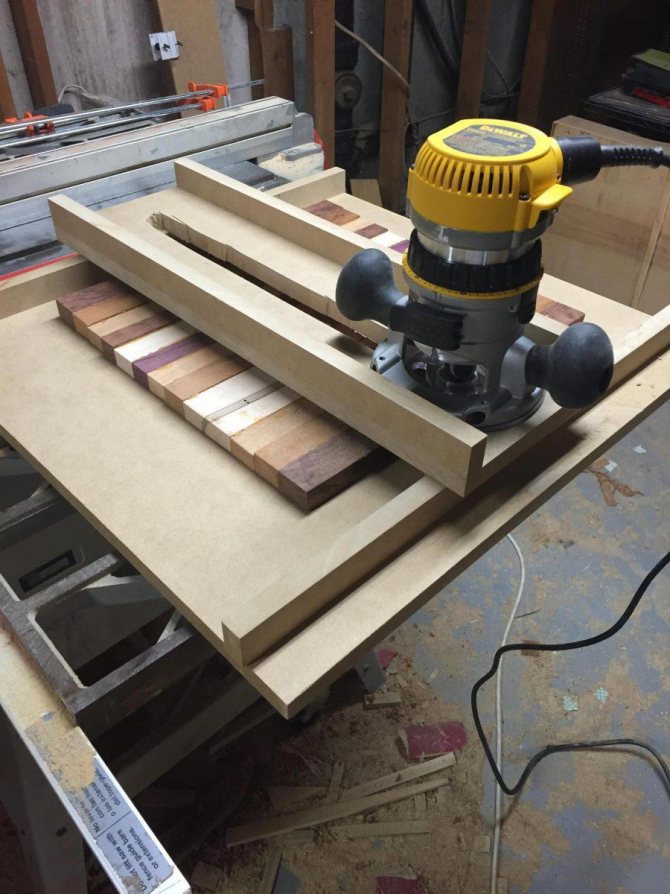

Самостоятельное создание фрезерного станка по древесине
ФОТО: stanokgid.ru

Принцип функционирования

Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.

Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций
ФОТО: promzn.ru

Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.

Копировально-фрезерный станок по дереву своими руками

Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры
ФОТО: youtube. com

Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).

Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.

Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы
ФОТО: met-all.org

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации
ФОТО: orgstanki. ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость. Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Ручной фрезер по дереву: где используется данный прибор, какие разновидности существуют, основные узлы и конструктивные элементы, технические характеристики, виды фрез, а также лучшие модели, по мнению пользователей — в нашей публикации.

Самодельный фрезерный станок по дереву своими руками

Наиболее простой способ самостоятельно сделать фрезерный станок дома – сконструировать его из дрели, либо электромотора, который снят с другого изделия. Такой процесс не слишком трудоёмок, потому каждый специалист легко справится с его изготовлением. Понадобится электродвигатель, мощность которого не более 500 Вт, и подручные средства. Как привод можно использовать дрель. Тем не менее, чтобы изготовить токарный станок, понадобятся определённые умения.

Изготовление самодельного фрезерного станка
ФОТО: youtube.com

Какие комплектующие элементы и материалы нужны в работе

Силовые комплектующие конструкции оптимально делать из стали.

Подходят обычные уголки со стенками от 0,2 см и больше
ФОТО: prodiel.ru

Вместо сварного соединения комфортнее использовать винтовое. В такой ситуации упрощается разборка для продолжительного хранения или перемещения на другое место. Кроме того, легче заменяется вышедшая из строя деталь. Элементы из металла требуется защищать от коррозии с помощью последовательных слоёв грунтовки и краски.

Столешница, линейки и прочие части делаются из качественных сортов дерева, фанеры
ФОТО: papakarlo.kherson.ua

Подобные материалы могут разрушиться под действием высокой влажности во время перепада температуры. Это учитывается при размещении оборудования в неотапливаемой комнате.

Изготовление станины

Материалы для создания станины подбирают с учётом размеров двигателя, объёмов и параметров обрабатываемого материала. Её выполняют из древесины либо металла. Она имеет сборную либо литую конструкцию. Самостоятельная сборка фрезерного стола для станка по древесине возможна из различных комплектующих. Важно обеспечить необходимую жёсткость и устойчивость прибора.

Изготовление станины
ФОТО: youtube.com

Изготовление столешницы

Чтобы изготовить столешницу, понадобится прочная плита ДСП (от 2,5 см) с толстым слоем защиты. Подобные изделия имеют лучшую устойчивость к влиянию негативных внешних факторов, в сравнении с массивом из натуральной древесины. Применяя фрезеровку, создаются пазы. Внутрь выемок вставляются профили из металла.

Изготовление столешницы
ФОТО: youtube.com

Подготовка места для монтажной пластины и изготовление основания

Монтажная пластина является прямоугольником (зачастую выполняется из металла), в середине которого выпиливают отверстия для мотора. Её крепят к столешнице с задней стороны или «вешают» над ней. На данной стадии нужно определиться, где будет расположен мотор.

Изготовление основания
ФОТО: youtube.com

Изготовление упора и прижимной гребёнки

Чтобы зафиксировать обрабатываемые заготовки к станине, в обязательном порядке используются спецупоры и прижимные гребёнки. Они дают возможность закреплять деталь таким образом, чтобы к ней можно было подобраться для обработки с любых сторон. Для этого, на станине создают спецвыемки, куда крепят прижимы.

На сегодняшний день продают готовые наборы с фиксаторами для многих видов станков. Прихваты бывают различной формы: прямые и изогнутые, универсальные и вилкообразные. Но, чтобы самостоятельно собрать станок, зачастую используют угольники, опоры и прижимы, которые закрепляются к столешнице либо к направляющим.

Изготовление гребёнки
ФОТО: youtube.com

Выбор электрооборудования

Требования к мотору, переключателям и прочим элементам рассматриваются отдельно. Как и во время оценки материалов, требуется осуществлять выбор, отталкиваясь от условий, созданных в мастерской. Часть электроаппаратов и приборов выпускаются согласно нормам IP.

Подобная маркировка означает:

• «4» – предупреждение попадания в корпус фрагментов пыли с размером от 0,1 см и больше;
• «0» – отсутствует защита от влаги.

Выбор электрооборудования
ФОТО: stankiexpert.ru

Особенности подключения фрезерного станка к электропитанию

Фрезерные станки относят к сложной технике, подключение которой к питанию проводят по специальной схеме.

В промышленных цехах устанавливаются вертикальные фрезеры по древесине большой мощности
ФОТО: images.ru.prom.st

Часто пользователи сомневаются, есть ли надобность тянуть специальную линию для бытового прибора. Иное дело, когда внутрь гаража уже проведены 3 фазы. В такой ситуации, разумеется, целесообразно взять асинхронный трёхфазник с условием, что запитывающий кабель сможет выдержать нагрузки. Плавный запуск и остановка такого устройства, а также высокая мощность, дадут возможность функционировать практически с любыми образцами древесины.

Механизм управления часто оснащается антиаварийной защитой, его можно регулировать при помощи трансформатора и дополнительного выключателя
ФОТО: stankiexpert.ru

В каком порядке собираются комплектующие элементы

Сварка уголков из металла делается в металлообрабатывающей мастерской. Там заказывают гребёнки из стали и прочие сложные узлы. Сборка начинается с каркаса. На него устанавливается столешница и навесные детали. Устройство кладётся на бок. Подсоединяется электромотор и пылесосный шланг. Станок возвращается в рабочую позицию, включается в электросеть, проверяется его функциональность.

Деревянная столешница иногда трескается, что очень непрактично. Когда понадобится воспользоваться таким материалом, оптимально отыскать готовые изделия с водостойким напылением.

Дополнительные защитные элементы

Предварительно нужно продумать вспомогательные составляющие конструкции. Например, где будет расположен механизм очистки места реза от мусора. Требуется предусмотреть:

• опцию подсветки рабочего участка;
• доступность клавиш запуска и выключения устройства;
• защиту от мусора;
• доступность двигателя;
• направляющие и ограждающие мониторы;
• места для фиксации и прижима.

Сборка комплектующих
ФОТО: чпу-моделист.рф

Фрезерный станок с ЧПУ по дереву своими руками – общее руководство

С помощью спецсистемы приводов, фреза перемещается вертикально и горизонтально в пределах рабочей зоны. Точность перемещения обеспечивается использованием шаговых двигателей. Каждое действие управляется электроникой и специализированным ПО.

Чтобы изготовить фрезер с ЧПУ по древесине самостоятельно, требуются определённые навыки
ФОТО: stanokgid.ru

Чтобы сделать подобный станок, требуется воспользоваться некоторыми рекомендациями:

• для снижения нагрузок на опорную часть и шпиндель необходимо использовать качественный, хорошо заточенный инструмент с оптимальной скоростью работы;
• не всегда требуется покупать мощные шаговые электродвигатели. В данной ситуации они будут преодолевать относительно небольшое трение во время перемещения по направляющим. Чтобы уменьшить сопротивление, требуется соответствующая смазка;
• чтобы получить хорошую точность, подойдут шаговые электродвигатели с единичным шагом в 1,6º. Требуется надлежащим образом подобрать необходимую пару винтов;
• используя зубчатый ремень, добиться точности более 0,3−0,4 мм на длине 65−75 см крайне трудно. Винтовой привод легко решит данную проблему;
• оптимально использовать подшипники скольжения.

Шаговые двигатели
ФОТО: vseochpu.ru

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать
ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

1. Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
2. Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
3. Дрель закрепляется в держателе при помощи спецуголков.
4. Размечается оргстекло.
5. Получается пластина.
6. Станок устанавливается на опору.
7. При помощи спецкрепежей закрепляется ещё одна пластина.
8. Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока
ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Статья по теме:

Ручной фрезер из обычной болгарки: необходимые материалы и инструменты, подобное пошаговое описание процесса изготовления изделия своими руками, проверка работоспособности инструмента, советы и рекомендации — читайте в публикации.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры
ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно
ФОТО: youtube.com

Статья по теме:

Фрезы для ручного фрезера по дереву: что такое и для чего она служит, конструктивные особенности, материалы изготовления, разновидности, средняя стоимость наборов фрез от различных производителей — в нашей публикации.

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube



Обсудить0

Предыдущая

Бытовая техникаКак пользоваться нивелиром: типы и особенности использования

Следующая

Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

видео-инструкция как сделать ручной инструмент для домашней мастерской самому, чертежи, фото и цена

Статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек. На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно. Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Какие существуют варианты

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

Заводской копировально-фрезерный станок.

Важно: ручной фрезерный станок по дереву для дома можно делать в двух вариантах. Первое направление предусматривает жесткую фиксацию рабочего режущего механизма, в то время как сама деталь или станина с зажатой в ней деталью делается подвижной. Второй подход кардинально противоположный, здесь обрабатываемая деталь жестко фиксируется, а режущий инструмент двигается вокруг нее.

Ручной фрезер.

Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.

Совет: не стоит брать электропривод с мощностью менее 1 кВт. Для периодического использования и работы с небольшими деталями достаточно двигателя мощностью до 1,5 кВт. Если же вы собираетесь работать на станке ежедневно, то используйте фирменный фрезер с мощностью от 2 кВт.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

• Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
• Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
• На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
• Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
• С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
• Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
• Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

Использование ручного фрезера

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение. Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы. Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.

Принцип стыковки деталей.

Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице. В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу. На видео в этой статье показано несколько вариантов сборки таких конструкций.

Вывод

Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.

Самодельный напольный фрезерный станок.

12 Основные ручные инструменты для деревообработки

Для деревообработки требуется много инструментов без каких-либо шнуров или батарей. Вот основные ручные инструменты для успешных проектов по деревообработке.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Нет никаких сомнений в том, что электроинструменты упростили работу в мастерской. Но ремесло деревообработки существует намного дольше, чем электрические инструменты, и все еще есть некоторые ручные инструменты, которые необходимы для столяров любого уровня.

Ручные инструменты позволяют точно отмечать детали проекта. Вы обнаружите, что они незаменимы во всем: от точных измерений до создания идеально подогнанных соединений. Приведенный ниже список ни в коем случае не является исчерпывающим, но это деревообрабатывающие инструменты, на которые вы будете полагаться во всех своих проектах по деревообработке.

1 / 12

Северный инструмент

Верстак

Хотя технически прочный верстак с плоской рабочей поверхностью не является инструментом, он является ключом к работе с деревом. Один с двумя тисками, как 58-дюймовый верстак Nordic Plus от Northern Tool, еще лучше!

К верхней части можно прикрепить доски для вырезания пазов, шипов и других деревянных столярных изделий, поэтому столешница из твердой древесины идеально подходит для такой тяжелой работы.

Плоская верхняя часть является опорной поверхностью для склеивания, а прочные ножки удерживают все на удобной высоте. Вы также можете построить верстак всего за два часа!

Купить сейчас

2 / 12

через amazon.com

Квадрат

Для шкафов, ножек столов и дверей все соединения должны быть «квадратными», отсюда и название этого важного измерительного инструмента. Доступный во многих вариациях, у большинства опытных столяров есть угольники разного размера для разных задач.

Сочетание угольника, японского угольника и угольника с металлической кромкой — отличный выбор. Столярный угольник, также известный как каркасный угольник, подойдет в крайнем случае.

Купить сейчас

3 / 12

через amazon.com

Линейка или рулетка

Независимо от того, живете ли вы в США и используете дюймы и футы, или почти в любом другом месте на планете и используете метрические единицы, вам нужно что-то для измерения вещей.

Я всегда предпочитал маленькую рулетку длиной 12 или 16 футов. Они легче и больше подходят для работ по дереву, чем 25-метровая лента для каркасных домов.

Если у вас нет угольника с размеченными размерами, шестидюймовую металлическую линейку или деревянную складную линейку можно положить в карман или фартук. Мне нравится линейка Vinca из нержавеющей стали, потому что она предлагает имперские

и метрические измерения!

Купить сейчас

4 / 12

через amazon.com

Нож для разметки

Нет ничего важнее чистых и точных линий разметки. Карандашные линии могут подойти для плотницких работ, но не для обозначения соединений по дереву, таких как ласточкины хвосты. Графит от карандаша остается на поверхности, тогда как лезвие ножа оставляет физический след.

В крайнем случае я использовал универсальный нож или нож X-Acto, но специальный маркировочный нож лучше всего подходит для серьезной точности.

Некоторым домашним мастерам нравятся левый и правый ножи, но я нашел достаточно одного маркировочного ножа с лезвием с двойным скосом.

Купить сейчас

5 / 12

через homedepot.com

Скользящая кромка

Родственник квадрата, скользящая кромка (измеритель угла наклона) отмечает углы на заготовке. Состоящий из металлического края с длинным пазом, который фиксируется в деревянной или металлической ручке, скользящий скос идеально подходит для размещения ласточкиного хвоста или ножек стола, слегка растопыренных (повернутых наружу). Край крепится к рукоятке барашковой гайкой или винтом с накатанной головкой с более низким профилем, который я предпочитаю.

Скользящий скос также может помочь найти неизвестные углы. Вставьте регулируемую металлическую кромку в соответствующий угол, зафиксируйте на месте с помощью винта с накатанной головкой, затем поднесите ее к транспортиру, чтобы определить точный угол.

Купить сейчас

6 / 12

через amazon. com

Маркировочный калибр

Измерение и маркировка одного и того же размера — непростая задача. Разметочный шаблон, состоящий из линейки, стопорного упора и маркировочной кромки, упрощает эту важную задачу.

Существует множество вариантов, но я предпочитаю вариант с колесиком, как этот маркер для маркировки Mr. Pen, а не с ножом для кромки маркировки. Установите линейку на правильный размер и зафиксируйте упор на месте с помощью винта с накатанной головкой. Колесо катится, вырезая чистый след, и старается не зацепиться за волокна древесины.

Когда колесо неизбежно затупляется, его не нужно затачивать. Это сменная деталь.

Купить сейчас

7 / 12

через amazon.com

Ручная пила

Ручные пилы в американском стиле пилят нажимным ходом, существует множество вариантов. Панельные пилы, доступные для продольного (распила вдоль волокон) и поперечного распила (поперек волокон), используются для распиловки древесины до грубого размера.

Для более тонких работ по дереву, таких как резка столярных изделий и скосов, лучше всего подходят задние пилы, подобные изображенной здесь, с ребром на вершине лезвия для жесткости.

Японские ручные пилы популярны, потому что они просты в использовании. Доступные во множестве длин и конфигураций, японские пилы тоньше, чем у пил американского типа, и они режут при тяговом ходе.

Купить сейчас

8 / 12

через amazon.com

Ручные рубанки

Для выравнивания или выпрямления доски нет ничего лучше ручного рубанка. Самолеты бывают разной ширины и длины для разных целей. Стандартом США является стиль Стэнли, с размерами от крошечного № 2 длиной семь дюймов до № 8 длиной 24 дюйма.

Более крупные и тяжелые рубанки используются для правки больших досок. Меньшие, такие как этот домкрат #5, менее утомительны в работе и хороши для выравнивания небольших досок.

Регулируемые рубанки Стэнли с деревянной ручкой, металлическим корпусом рубанка с плоским дном, стружколомом и лезвием. Блочные плоскости лучше подходят для небольших задач, таких как снятие фаски (скругление краев доски). Европейские самолеты с деревянными кузовами и японские самолеты с низкопрофильными деревянными корпусами натягиваются на дерево.

Купить сейчас

9 / 12

через amazon.com

Долото

Стамески — это, по сути, лезвия с рукоятками, но они бывают разных стилей. Какими бы дорогими они ни были, стамески должны быть острыми, чтобы резать чисто и безопасно. Используется в качестве последнего шага после распиловки для столярных изделий, нарезки стамеской или «подрезки» (например, яблока) до точной линии.

Слесарные стамески — типичный инструмент общего назначения. Скошенные края подходят для узких мест. Они такие же узкие, как 1/4 дюйма. и шириной до двух дюймов.

Прочные врезные стамески имеют толстые лезвия с квадратными краями, которые выдерживают удары при вырубке пазов. Последними являются легкие, тонкие, практически гибкие стамески, заточенные под крутым углом для обрезки сложных, густых торцевых волокон.

Купить сейчас

10 / 12

через amazon.com

Молоток

Ничто не бьет по долоту лучше, чем деревянный молоток. Хотя у вас может возникнуть соблазн выбрать для этой задачи молоток по металлу, металлический молоток может расколоть или повредить столярные долота.

Хороший молоток сделан из бука или другой твердой древесины с плотной структурой, чтобы он не раскалывался. Он также имеет угловые ударные поверхности и коническую ручку для удобного захвата.

Хорошим примером является молоток из большого рогатого бука. Другой вариант молотка имеет цилиндрическую форму, например молоток из точеного бука Narex, основанный на традиционном молотке, сделанном из бревна. Любой стиль прост в изготовлении и является отличным стартовым проектом для начинающего столяра.

Купить сейчас

11 / 12

через amazon.com

Скребок для карт

До появления наждачной бумаги существовал скребок для карт. Это тонкий, небольшой (2-1/2 дюйма x 5 дюймов) кусок стали, который можно согнуть с легким давлением и потянуть или толкнуть по поверхности дерева, чтобы сгладить ее. Волшебство сглаживания происходит с помощью крошечного полированного крючка из изогнутого металла на краю скребка, который медленно изнашивается и должен быть снова согнут.

Для создания крюка скребок зажимается в тисках. Затем полировщик (металлический стержень, более прочный, чем сталь скребка) толкает или сгибает металл в крючок, идеально подходящий для шлифовки дерева.

Купить сейчас

12 / 12

через amazon.com

Шлифовальные блоки

Сглаживание древесины можно выполнить с помощью рубанков или скребка для карт, но каждый из них требует терпения, чтобы изучить правильную технику. Тогда есть наждачная бумага, которая лучше всего работает, когда обернута вокруг жесткого, но прощающего блока. Шлифовальный блок можно изготовить в магазине или приобрести в различных вариантах у розничных продавцов.

Preppin’ Weapon — это удобный контурный пластиковый шлифовальный блок с мягкой подушечкой и металлическими зажимами для удержания четверти листа обычной наждачной бумаги. Если вы используете пятидюймовую наждачную бумагу с крючком и петлей в своем магазине, M-Jump Five-Inch Mouse Hand Sandring Pad идеально подойдет.

Купить сейчас

Первоначально опубликовано: 04 февраля 2022 г.

Сет Алек Келлер

Сет Келлер — производитель мебели, дизайнер, педагог и писатель из Анн-Арбора, штат Мичиган. Он написал десятки статей для American Woodworker, Popular Woodworking и Woodworkers Guild of America. Когда он не занимается изготовлением мебели на заказ для клиентов, вы можете увидеть, как он фрезерует пиломатериалы на своей лесопилке или катается на велосипеде со своей семьей.

Инструменты для деревообработки — мастерская Деревообрабатывающее оборудование и принадлежности

Техническая поддержка (937) 890-5197
БЕСПЛАТНО Самостоятельная поддержка	ИНЖЕНЕРНАЯ ОПОРНАЯ	ЗАКАЗЧИК РЕМОНТ

БЕСПЛАТНАЯ ПОДДЕРЖКА

Модели машин

⯈ Определите, какие у вас есть?

Руководства (бесплатно для загрузки)

Shopsmith Mark V/Mark 7 Информация

• Курс самообучения Mark V/MARK 7
• Марк V Список стандартных деталей (506 КБ)
• Марк V 500 Дополнительная информация (17 КБ)
• Марк V 500 Разделительный упор ручной 555646
• Марк V Обновление с 510 до 520 (203 КБ)
• Марк V 520 Обновление шкалы Rip Fence (252 КБ)
• Марк V Замена двигателя (19KB)
• Вал Mark V Охранник (68 КБ)
• Марк V Дополнение (9 306 КБ)
• Установка Выключатель питания на Mark V (74 КБ)
• Упаковка вашего Отметка V для отправки (9 474 КБ)

Информация по обслуживанию Mark V/Mark 7 и сводные руководства

Наши новые продукты

• Руководство пользователя пылесборника DC-3301 (351 КБ)

Другая информация Руководства

Видео

Shopsmith Mark V/Mark 7

• Рекламный видеоролик MARK 7 (1:05)
• MARK 7 Демонстрация (24:14)

Другие продукты

• Ленточная шлифовальная машина Shopsmith (1:03)
• Конический шлифовальный круг (0:58)
• Токарный патрон Nova G3 (0:50)
• Магазин Incra I-Box (1:01)
• Универсальная подставка (0:59)
• Шлифовальный станок Shopsmith (0:49)
• Беспроводной переключатель включения/выключения (0:51)
• Ленточная пила Shopsmith 11 дюймов (1:22)
• Установка мешка для сбора пыли (3:59)
• Подъемник (2:48)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
⯈ Список ⯈ Поиск общих проблем с решениями

ИНЖЕНЕРНАЯ ПОДДЕРЖКА SHOPSMITH

Запишитесь на прием сегодня!

12 ПОЛДЕНЬ — 15:00

Понедельник — пятница • Восточное стандартное время

Всего 19,99 долларов США за первые 15 минут и 1 доллар США за минуту после

Записаться на прием Онлайн (Нажмите сейчас)

(937) 890-5197 Звонок для записи на прием Если наша техническая команда разговаривает по телефону, оставьте сообщение . Они перезвонят вам.

КАК ЭТО РАБОТАЕТ:

✓ ГАРАНТИЯ	✓ БЕЗ ГАРАНТИИ
Если ваше оборудование находится на гарантии, бесплатно позвоните в нашу службу поддержки клиентов по телефону (937) 890-5197 .	Если на ваше оборудование не распространяется гарантия , или вы приобрели его не у Shopsmith, , обратитесь к техническому эксперту Shopsmith.

ВЫ ПРОСИЛИ, МЫ ДОСТАВЛЯЕМ

Имея более чем 63-летний опыт работы и более 600 000 машин в обращении, наши клиенты просили расширить доступ к службе поддержки инженеров Shopsmith, чтобы:

• Предоставление рекомендаций по поддержанию работы машины с оптимальной эффективностью
• Помощь в выполнении процедуры
• Помощь с исходными материалами, такими как диаграммы, руководства и т. д.
• Помощь в выборе деталей для решения технических проблем
• Направляйте вас к богатству материалов «Начало работы»
• Или даже просто рассказать, как начать!

Инженерную группу Shopsmith возглавляет наш инженер Shopsmith, ведущий специалист по обеспечению качества и ветеран Shopsmith со стажем более 40 лет. Если его команда не может помочь, скорее всего, никто не сможет.

Хоть мы и хотели бы разливать экспертов по магазинам и иметь неограниченные ресурсы, они просто недоступны. Поэтому мы создали специальную Линию технической поддержки Shopsmith, специально предназначенную для оборудования. Больше не на гарантии. (Наше оборудование такого высокого качества, оно длится и длится!)

#	ЧТО	КАК
1	Назначить встречу	Забронировать онлайн
		Позвоните в службу поддержки клиентов по телефону (937) 890-5197, чтобы записаться на прием
2	Оплата кредитной картой	Предоставьте информацию о своей кредитной карте для выставления счетов за: 19,99 долларов США за первые 15 минут вашего звонка. Любое время, превышающее 15 минут, будет оплачиваться по 1 доллару США за минуту . Если ваш звонок будет длиться более 15 минут, вам будет засчитано дополнительное время. Деньги не будут возвращены менее чем за 15 минут
3	Получите максимум от своего звонка!	При самостоятельном онлайн-планировании вы сможете: Запишитесь на прием и получите подтверждение Предоставьте информацию о том, что вам нужно, чтобы технический эксперт мог подготовиться к вашему звонку Включите изображения или видео, чтобы помочь вашему техническому эксперту
		Непосредственный вызов инженерно-технической поддержки позволит вам получить немедленный ответ, если они доступны и не имеют запланированной встречи, в 12:00 и 15:00, с понедельника по пятницу, по восточному поясному времени.
		Позвонив в нашу общую службу поддержки клиентов, вы сможете попросить представителей запланировать встречу для технической поддержки Shopsmith, чтобы вам не приходилось этого делать. Они расскажут вам, как предоставить информацию группе технической поддержки Shopsmith.

Мы с нетерпением ждем возможности поговорить с вами!

ЦЕНТР РЕМОНТНОГО ОБСЛУЖИВАНИЯ КЛИЕНТА

%nbsp;

Посвящается улучшению жизни с помощью деревообработки более чем 65 лет!

НОВЫЙ ИНСТРУМЕНТ «7 В 1» ОТМЕТКА 7 – Гораздо больше, чем просто настольная пила или токарный станок!

«Я люблю свою марку 7. Она сэкономила мне тысячи долларов, позволяя мне полностью восстановить деревянный забор сам.» Джим С.

MARK V и новые MARK 7 могут выглядеть одинаково, но это НЕ ТАК! Mark 7 включает в себя новую переднюю бабку PowerPro и 7 самых ценных деревообрабатывающие инструменты, которые должны быть в вашем магазине. Знак 7 позволит вам справиться все ваши проекты с одной машиной. А если у вас есть Mark V, вы можете перейти на MARK 7. В стандартную комплектацию входит потрясающая новая передняя бабка PowerPro®.

Больше не инструмент твоего дедушки!

Получите аксессуары, запчасти и улучшения!

«У моего отца была мастерская, у меня Кузнец, а мой сын строит собственное деревянное каноэ с нашими новый Марк 7». Тони Б.

Продукция Shopsmith выдерживает испытание временем, обеспечивая возможность модернизации старых машин до современных стандартов. Нет другого компания предлагает это! И, если вы хотите увеличить свой Возможности, у Shopsmith есть аксессуары для любой деревообработки. операция. От ленточных пил до столярных станков для печенья вы можете настроить Ваша машина по-своему.

Есть из чего выбрать!

См. НОВИНКА PowerPro®

«PowerPro отлично обновление для моего Shopsmith. Столько силы и скорости! Я рекомендую это обновление». Стив Б.

Новый Powerpro обеспечивает большую точность, предоставляя вам бесступенчатая регулировка скорости от 250 до 10 000 об/мин с двукратным крутящий момент с постоянной скоростью во всем его диапазоне при нажатие нескольких кнопок. Shopsmith поможет вам справиться со всеми вашими проекты с улучшенными результатами.

Никакая другая машина этого не делает!

Обучение и «живая» поддержка

«Представители мастерских действительно хорошо осведомлены и имеют отличные идеи о простых способах получить результаты, которых я хочу» DeShea C.

Если вам нужно обучение, Shopsmith предоставит поддержку для решения любых job, включая самое полное в отрасли руководство пользователя.

• 325-страничный текст по деревообработке
• Курс самообучения по деревообработке из 10 уроков
• ОГРОМНЫЙ онлайн-каталог
• Дружелюбная и компетентная служба поддержки клиентов

Отличный инструмент.
