Отопительные радиаторы своими руками – мощность, размеры, теплоотдача + Видео

Содержание

  • 1 Отопительные радиаторы
  • 2 Изготовление радиаторов своими руками
  • 3 Монтаж радиаторов своими руками
  • 4 Замена радиаторов

Отопительную систему меняют тогда, когда она значительно износилась. С нашей инструкцией это вполне можно сделать своими руками.

Отопительные радиаторы

Радиатор – отопительный прибор, состоящий из отдельных кольчатых секций. Батареи имеют внутренние каналы, по которым циркулирует теплоноситель (вода). Такая отопительная система передает свое тепло в воздух.

Прежде чем модернизировать отопительные радиаторы, для начала нужно приобрести все необходимые материалы, ознакомиться с конфигурацией и параметрами изделия. Часто используют металлические трубы с минимальным диаметром. Для экономии их можно поискать в пунктах приема металлолома.

Главные характеристики радиаторов отопления – мощность и теплоотдача. Чтобы рассчитать мощность радиаторов отопления, требуется учесть несколько факторов: общую массу теплоносителя и радиатора, площадь поверхности, которую занимает радиаторный элемент.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет количества секций радиатора. Вы легко сможете рассчитать нужное количество секций.

Виды радиаторов:

  • чугунные,
  • алюминиевые,
  • стальные,
  • масляные,
  • биметаллические,
  • секционные.

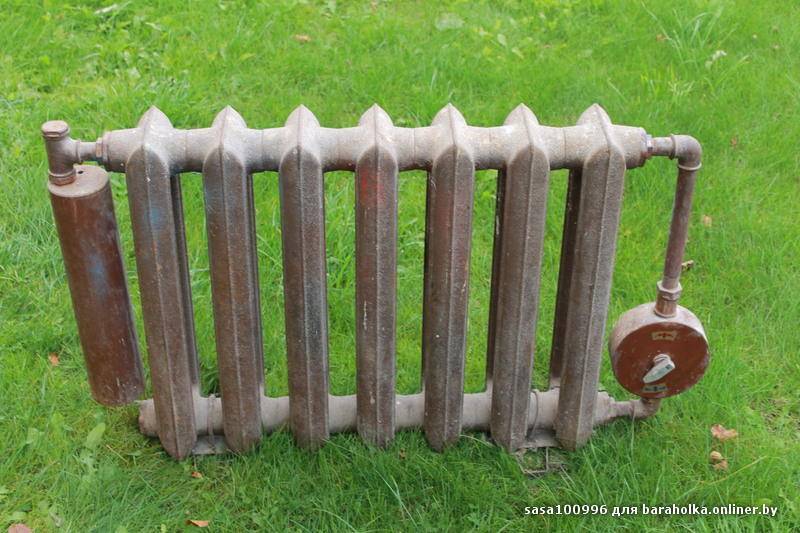

Чугун и сталь практически идентичны по характеристикам, но проводимость тепловой энергии стали выше, чем у чугуна. Чугунные радиаторы чаще используют в многоэтажных домах, они относительно компактны, не подвержены коррозии. Такие батареи не требуют особого ухода, их срок эксплуатации может достигать 40 и более лет. Подобные радиаторы характеризуются высокой стойкостью к изменению температур. К недостаткам относится сложность установки такого радиатора. Также эти батареи требуют периодического окрашивания.

Алюминиевые радиаторы имеют много плюсов: небольшой вес и малые размеры, красивый дизайн, высокую теплоотдачу, рабочее давление 12 атмосфер, большую площадь сечения межколлекторных трубок. Гарантийный срок работы не меньше 5-7 лет. Минусом является то, что в такой отопительной системе нужно поддерживать определенный рН (оптимально 7–8). Подобные батареи отличаются повышенным завоздушиванием системы, что требует регулярного спускания воздуха. Если этого не делать, то в отопительной системе при реакции воды и оксида (покрывающего внутреннюю часть радиатора) образуется водород, из-за которого повышается давление, что может привести к разрыву всей системы.

Секционные радиаторы, как правило, состоят из определенного количества секций (от 5 до 11). Их размеры и вес зависят от количества секций. У таких батарей очень хорошая теплоотдача. Плюсом также является то, что если одна из секций сломалась, ее с легкостью можно заменить.

Биметаллические радиаторы имеют стальные внутренние элементы. Отличаются небольшими размерами. Теплоотдача этих батарей сходна по своим качествам с алюминиевой системой отопления. Минусом является высокая стоимость.

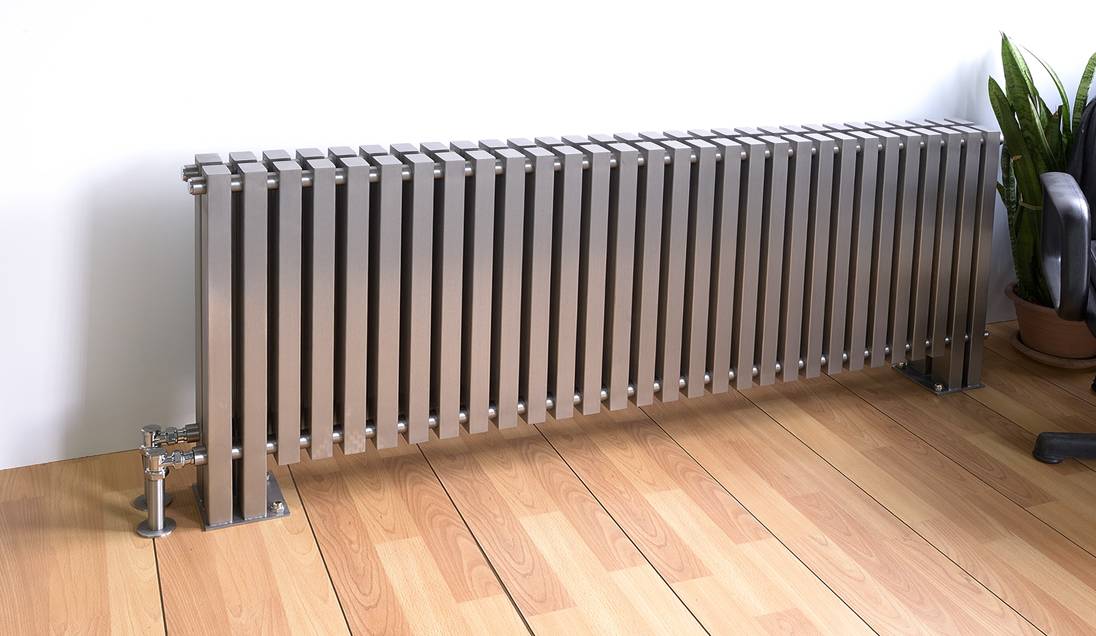

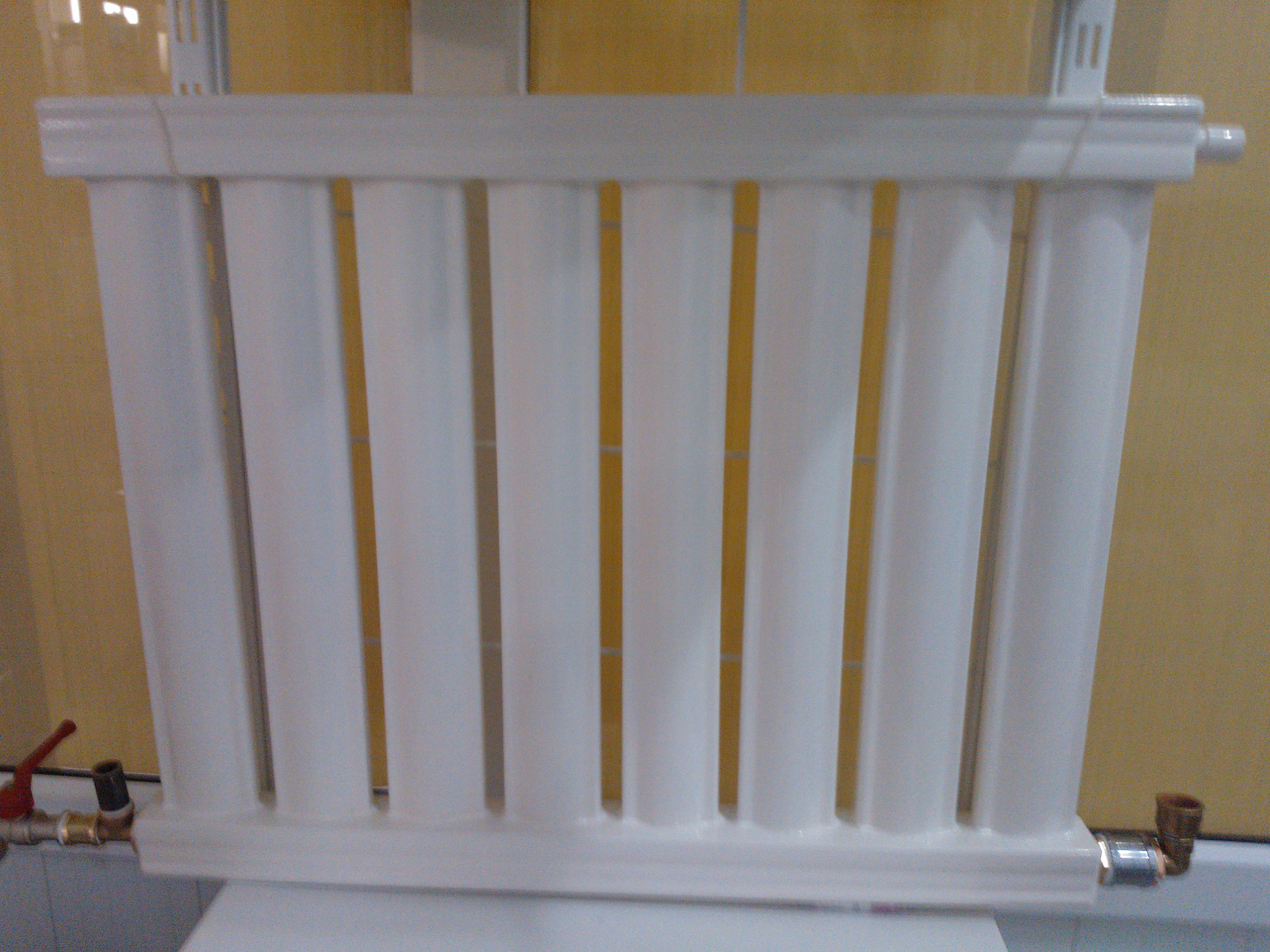

Изготовление радиаторов своими руками

Для того, чтобы сделать радиатор своими руками, необходимо использовать стальную трубу, размеры которой в диаметре не превышают 100 мм, толщина стенок – 3,5 мм. Диаметр стальной трубы составит 95 мм. Сечение общей площади трубы будет равно 71 см. Чтобы рассчитать длину трубы, которая нам нужна, разделим общий объем на площадь сечения трубы и получим 205 см.

Из вышеизложенного можно сделать вывод, что радиаторы отопления можно изготовить, используя стальную трубу. Торцы в этой трубе должны быть заварены. Два сгона необходимо приварить на ее плоскости, которые отвечают за подачу и выпуск в отопительную систему теплоносителя.

Материалы и инструменты:

  • сварочный аппарат и расходные материалы к нему (электроды),
  • болгарка или шлифовальная машинка,
  • стальная труба длиной 2 м и диаметром 10 см,
  • стальная труба типа ВГП длиной 30 см,
  • стальной лист 600х100 мм, не меньше 3 мм в толщину,
  • заглушка и 2 специальных сгона (используются только с одной стороны трубы радиатора).

После сборки всех требуемых материалов и инструментов можно приступить непосредственно к изготовлению радиатора своими руками. Для начала болгаркой разрежем большой кусок трубы на три равные части. Далее, используя сварочный аппарат, в каждом куске трубы делаем по 2 отверстия. Их диаметр должен быть 2,5 см. Расположить отверстия нужно так, чтобы расстояние между ними было 5 см от торцов трубы под углом 180° между ними. После проделанной работы очищаем куски труб от металлов и лишних частиц, которые остались от сварочного аппарата.

На этом этапе работы берем стальной лист и вырезаем 6 заготовок, диаметр которых равен толщине трубы. Все торцы труб завариваем нашими заготовками. Берем трубу из стали типа ВГП и разрезаем ее на две равные части. Затем привариваем их к трубе большего диаметра, где мы предварительно проделали отверстия.

Теперь берем армированные элементы, длина которых 10 см и привариваем к тонким трубам. Это сделает нашу конструкцию значительно надежнее. Далее можно переходить к привариванию предварительно подготовленных сгонов. По завершению подготовительных работ нужно проверить всю конструкцию на герметичность и прочность. Для проверки герметичности закрываем один из сгонных элементов трубы, во второй заливаем воду. Таким способом можно увидеть на стыках протечку воды, устраняем это завариванием таких участков (не забыв предварительно слить воду).

Монтаж радиаторов своими руками

Для такой работы нужны общие знания установочных технологий и набор инструментов: рулетка, уровень, простой карандаш, разводной ключ, набор ключей, дрель и сверла к ней. Для начала нужно демонтировать старые радиаторы, если они имеются. Проводим разметку крепления новых отопительных радиаторов и устанавливаем их на нужное нам место. Теперь крепим сами обогревательные радиаторы на уже подготовленные крепления. Укомплектовываем систему отопления кранами и заглушками. Ставим термическую головку и кран, они приводят в действие всю систему. В конце непосредственно подключаем новые радиаторы к общей системе отопления.

Радиатор нужно разместить над уровнем пола не меньше, чем на 7 см, теплоотдача будет выше и не возникнет проблем с уборкой. При установке выше, чем 15 см, может нарушиться тепловой режим. Если установить батарею вплотную к стене, то тепловая отдача снизится. Также не рекомендуется закрывать батареи декоративными решетками, мощность радиатора значительно уменьшится.

Замена радиаторов

Замену радиаторов своими руками лучше всего проводить в теплый период. В это время года система не задействована, что позволит нам провести без проблем монтажные и установочные работы. Проводить замену оборудования нужно в крайних случаях, когда она износилась и ее эффективность сильно снизилась. Бывают ситуации, когда хозяин жилья желает убавить или добавить секции к батареи.

Нужно подготавливать не только радиаторы к установке, но и участки стены.

Стену нужно зашпаклевать, выровнять и покрасить еще до установки радиатора, после ничего сделать уже не получится.

Также до установки нужно продумать план действий, выбрать место расположения отопительной системы, рассчитать размеры, занимаемую площадь. Эта формальность даст вам возможность контролировать весь процесс работ.

Не нужно забывать про муфты, которые должны быть размещены на входе и на выходе нового отопительного сооружения. Подготавливаем термоголовки, устанавливая специальный кран и клапан на них. Клапан размещается на входе в отопительную трубу, кран – на трубе обратного действия. Для исключения течи все стыки и резьбовые соединения нужно обработать герметиком. Лишь потом можно приступить к следующему этапу – монтажу магистральной трубы.

Если в помещении расположено больше одного радиатора, то батареи устанавливают, применяя водный уровень, чтобы не нарушать давление, которое создается в трубах. После этого можно заливать теплоноситель в расширительный бачок.

  • Автор: Михаил Малофеев
