Как изготовить трубогиб для профильной трубы своими руками

Главная » Электрика » Электроприборы и инструмент » Идеи мастеров: как изготовить трубогиб для профильной трубы своими руками

При монтаже большинства металлических конструкций требуется сгибание труб под разным углом. Готовое устройство для этого можно купить в магазинах инструментов, но что если оно больше вряд ли пригодится? Стоит ли тратить деньги на механизм, если он в дальнейшем будет пылиться на полке мастерской? Самый простой и логичный выход – соорудить прибор своими руками. Как для профильной трубы изготовить трубогиб? Рекомендации опытных мастеров и видео-инструкция в этой статье.

Самостоятельно изготовленный прибор поможет придать изделию любую форму

Содержание

1. Как устроен трубогиб
2. Как работает прибор для изгибания профиля
3. Трубогиб своими руками для профильной трубы: виды приборов
4. Ручной трубогиб
5. Гидравлический прибор
6. Изготовление трубогиба своими руками для профильной трубы: чертежи и схемы
7. Модель №1 – прокатная
8. Модель №2
9. Модель №3
10. Применение гидравлики
11. Видео: ручной самодельный трубогиб своими руками для профильной трубы
12. Рекомендации профессионалов
13. Делаем выводы

Как устроен трубогиб

Металлопрокат, согнутый под определённым углом, необходим во многих конструкциях. В их числе:

• инженерные коммуникации в жилых домах: водопровод, канализация, вентиляция;
• ограждения по периметру участка;
• мебель домашняя и садовая;
• теплицы;
• беседки и навесы.

Сложные металлические конструкции требуют использования сгонов или трубогиба

Согнуть можно любой металлопрокат, главное – использовать правильный инструмент для этой цели. Придавать необходимую форму можно не только стальным конструкциям, сгибанию поддаются металлопластик, медь, алюминий.

Полезная информация! Для подбора трубогиба нужно учитывать не только сечение изделия, но и его профиль. Простые круглые трубы поддаются сгибанию гораздо легче профильных. Последние при неправильном подходе могу значительно деформироваться или даже сломаться.

Чтобы грамотно использовать инструмент, необходимо внимательно изучить советы профессионалов на видео. Трубогиб своими руками для профильной трубы  может быть изготовлен в простом, ручном варианте или с использованием гидравлики.

Считается, что профильный материал труднее поддается сгибанию

Гидравлические устройства быстро и качественно согнут любые металлические детали.

Обычный, фронтальный трубогиб состоит из следующих элементов:

• трёх металлических валов;
• цепи привода;
• вращающейся оси;
• поворотного механизма;
• рамы из металлического профиля.

Схема ручного устройства

Иногда валы делают из дерева или пластика, но стоит принять во внимание, что подобные ролики справятся не с любой трубой. Если не рассчитать сопротивление материала, валы могут просто разрушиться.

Как работает прибор для изгибания профиля

Прежде, чем взаться за изготовление  самодельного трубогиба для круглой трубы или профиля, нужно понять принцип действия прибора. Действие механизма основано на прокатке или вальцовке. Этот принцип помогает исключить риск случайно деформации и перелома материала. Для придания металлу нужной формы, его вставляют между валами и проворачивают ручку прибора. В результате должен получиться заданный изгиб.

Меняя валики, можно добиться разного изгиба

Трубогиб своими руками для профильной трубы: виды приборов

Приборы различаются по назначению. Есть приспособления для формирования поворотов на стальных, металлопластиковых ,медных, алюминиевых  изделиях.

Приспособления бывают переносными или стационарными. Переносные модели удобны тем, что их можно установить непосредственно в помещении, где происходит монтаж коммуникаций. Стационарные станки применяют в производстве.

Стационарный промышленный трубогиб

Обратите внимание! Неправильное использование станка может привести к изменению внутреннего диаметра труб, сминанию поверхности и изменению толщины стенок.

Ручной трубогиб

Мягкие материалы, металлопластик и медь, легко сгибаются ручным устройством. Его конструкция довольно примитивна. Сам сгибатель не занимает много места и легко поместится в небольшой мастерской. Кроме, собственно, самих труб, на нем можно согнуть арматуру или металлопрокат.

Простой ручной прибор для изгибания

Гидравлический прибор

Это устройство способно придать нужную форму материалу с диаметров до четырёх дюймов. Профильный материал при помощи гидравлики может делать замысловатые изгибы, повторяя рельеф стены.

Гидравлический механизм

Изготовление трубогиба своими руками для профильной трубы: чертежи и схемы

Самое простое устройство состоит из рамки, планок, двух упоров. Если нужно, к нему можно добавить гидравлическую систему.  В сложных конструкциях используется силовой нагнетатель и дополнительные рычаги.

Пример схемы трубогибов для профильной трубы своими руками:

Схема прибора

Полезная информация! Металлические части конструкции нужно тщательно смазывать для защиты от ржавчины. Можно предусмотреть даже специальный отсек для автоматической подачи смазки.

Модель №1 – прокатная

Алгоритм сборки:

• Металлическую основу нужно закрепить на ровной прочной поверхности и по торцам высверлить отверстия.
• На стальных прямоугольных пластинах нужно также выполнить сверление для закрепления катков.
• Закрепить пластины на основе гайками и болтами.
• В пазы установить ролики нужного размера и прочно их зафиксировать.
• В центре основания приварить стойки для центрального вала и закрепить его шпилькой с гайкой.
• Один вал снабдить рукоятью для поворота.

Результат: Должна получиться конструкция, как на фото. Можно не использовать основу металла, а закрепить плаcтины непосредственно к основанию.

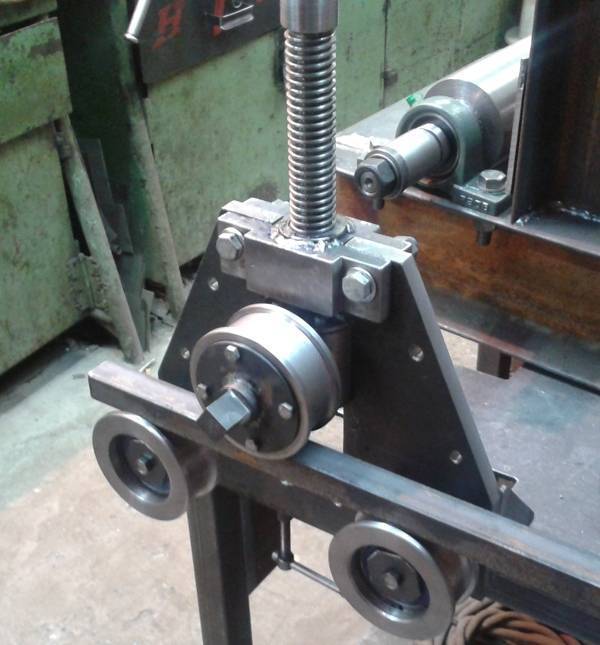

Прокатная модель

Модель №2

Ещё один трубогиб для профильной трубы своими руками более простой конструкции справится с изделиями сечением в два с половиной сантиметра.

Порядок работ:

• Необходимо изготовить шаблон устройства на бумаге.
• Из обрезков пиломатериалов собрать устройство по шаблону, скрепляя детали саморезами.
• Прикрутить полученный модуль к стене. С одной стороны модуля прикрутить брус для упора.

Совет! Прикручивая детали, нужно ориентироваться на диаметр трубы. Она должна легко вставляться и фиксироваться.

Результат на фото:

Образец модели

Модель №3

Этот вариант выполненного своими руками трубогиба для профильной трубы ещё проще:

• Лист фанеры прикручивается к стене, не нем изображается нужный изгиб.
• По линии закрепляются при помощи винтов металлические крюки. К каждому крюку нужно приделать пластинки из металла, они будут дополнительно фиксировать сгибаемый материал.
• Нужно предусмотреть упор для конца трубы.

Совет! Если вручную не хватает сил выполнить нужный изгиб, можно использовать лебёдку.

Результат работы:

Трубогиб из фанеры

Применение гидравлики

Для гидравлического устройства потребуются:

• ролики – 2 штуки;
• гидравлический домкрат;
• башмак;
• швеллер;
• стальные пластины.

Домкрат фиксируют на верстаке. Он будет толкать трубу в плотной захватывающие ролики. Если подготовить ролики разного диаметра, можно работать с изделиями любого размера.

Подобное устройство не требует дополнительный затрат, а домкрат есть у каждого автомобилиста

Видео: ручной самодельный трубогиб своими руками для профильной трубы

Для сооружения прибора сгибания труб можно использовать готовые чертежи. Видео «Как сделать своими руками для профильной трубы трубогиб» отразит процедуру изготовления и способ использования полученного инструмента.

Рекомендации профессионалов

• Для сгибания металлопрокат нужно нагреть, особенно с внешней стороны диаметра.

Нагреть трубу можно газовой горелкой

• Чтобы предотвратить деформацию, трубу перед сгибанием нужно заполнить песком.

Песок не позволит трубе переломиться

• Не уверен в результате – не берись. Порой легче купить готовые сгоны и приварить их к трубе, чем правильно придать ей нужную форму.

Делаем выводы

Вполне реально выполнить несложное устройство для сгибания металлопроката своими руками. Если необходимо изготовить сложную по конфигурации металлическую конструкцию, лучше воспользоваться прокатным методом. Для пары-тройки простых изгибов подойдёт приспособление с использованием крюков.

С помощью трубогиба можно получить любую форму

Стоит помнить, что неправильное соотношение усилия и чрезмерная торопливость может привести к непоправимой деформации материала.

как сделать своими руками — Портал о строительстве, ремонте и дизайне

Содержание

• 1 Самодельный трубогиб: как гнуть круглые трубы
• 2 Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание.

По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией.

Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Трубогиб для профильной трубы своими руками: инструкция по сборке

Профильные трубы используются в качестве материала не меньше, чем круглые трубы. Выполняя монтажные работы с ними, вам также приходится резать, гнуть, точить, варить. Без такого оборудования никак не обойтись.

Не всегда есть возможность купить готовые приспособления для слесарных и сантехнических работ, зачастую оборудование приходится делать самому. Например, сделать трубогиб из профильной трубы своими руками под силу каждому. Предлагаем ознакомиться с тремя самыми популярными вариантами и с технологией их возведения.

Содержание статьи:

• Как согнуть профильную трубу без специального инструмента?
• Лучшие варианты самодельных трубогибов для профиля
  • Конструкция №1 — трубогиб ручной
  • Конструкция №2 — Мощное механизированное устройство
  • Конструкция №3 — трубогиб гидравлический
• Трубогиб инструкция 9001 0
• Полезные советы для «Пионеров»
• Выводы и полезное видео по теме

Как согнуть профильную трубу без специального инструмента?

Использование специального инструмента, позволяющего легко и просто сгибать трубы, в том числе и профильные, уже можно считать сантехнической традицией. Между тем, за все время слесарной практики был придуман целый ряд простых способов получения загибов без использования специального инструмента.

Смотри — может трубогиб вообще не надо строить. Правда, следует сказать, что такой подход не всегда готов полностью удовлетворить потребности в изгибе. Особенно, если вы хотите согнуть профильную трубу сразу в нескольких местах и ​​под разными радиусами.

Качественно и красиво согнуть профильную трубу проще всего с помощью специальных приспособлений — трубогибов. Но в ряде случаев вполне возможно согнуть профильные трубы самостоятельно

Простейшие кустарные способы, помогающие сделать один-два сгиба, без использования какого-либо оборудования:

• заполнение внутренней полости трубы песком;
• заполнение внутренней полости трубы водой с последующим замораживанием;
• применение самодельной оправки;
• обрезка стенки профиля по внутреннему радиусу.

При необходимости гибки профильной трубы в одной, максимум двух точках, удаленных друг от друга, вполне целесообразно применить простые приемы:

1. Заполнить внутреннюю область профильной трубы мелким р. песок.
2. Плотно закройте концевые части.
3. Согните профиль руками по шаблону в нужных местах.

Аналогично проводятся работы с трубой, заполненной водой. Но в этом варианте вода должна быть заморожена. Не всегда условия работы позволяют выполнить эту процедуру.

Чтобы согнуть трубу без деформации и по заданному радиусу, достаточно заполнить ее внутреннюю часть обычным речным песком. Этот метод применим для работы с тонкостенными трубами.

Еще один аналогичный метод – использование оправки – стальной пружины чуть меньше внутреннего диаметра самой трубы. Внутрь помещается пружина, после чего выполняется изгиб.

Таким образом, вы можете вручную сгибать тонкостенные трубы. Для профильных изделий с более мощной комплектацией эти способы не подходят.

Профильная толстостенная труба легко гнется методом «нарезки». В качестве инструмента можно взять ножовку по металлу или циркулярную пилу. На гнутой трубе свариваются стыки секций

Толстостенные мощные профили могут быть изогнуты в одной или двух точках простым способом технологических подрезов. Технология предполагает резку небольших участков стенки трубы по внутреннему радиусу (например, болгаркой).

Затем профиль сгибают до соединения стыков границ сделанных подрезов. Места примыкания границ подрезов завариваются с помощью электросварки.

Фотогалерея

Фото

Наличие в арсенале умелого мастера трубогиба позволит сделать много полезных дел по обустройству дачи, квартиры и загородного дома

Гнутый профиль удачно используется при изготовлении всевозможных садовых скамеек и кресел-качалок

Гнутый металлический профиль легко выдержит вес отдыхающих и послужит перилами

Каркас из гнутой профильной трубы в паре с поликарбонатом позволит построить отличный навес для входной группы

Из гнутого профиля выходят отличные фермы для сборки крыши уютной беседки

Металлический профиль, гнутый аркой, лучший вариант для изготовления садовой мебели. Стоит недорого, выглядит отлично, после окрашивания «равнодушна» к атмосферным осадкам

С помощью ферм из гнутой профильной трубы можно быстро и без проблем построить на участке навес для машины

Домашние мастера, умеющие гнуть профильные трубы и сварки, сможет сделать настоящий шедевр — качели с балдахином и изысканным декором

Дачная скамейка из гнутого профиля

Кресло-качалка с полозьями из гнутой трубы

Перила и ножки из гнутого профиля

Навес над входом

Уютная беседка с закругленной крышей

Садовая мебель для дачи

Устройство стоянки для автомобиля

Качели дачные изысканные

Лучшие варианты самодельных трубогибов для профиля

Специальные инструменты — трубогибы — дают больше возможностей для операций гибки. Работа с трубогибом практически не ограничивает потребности конструкторов, использующих в своей работе профильные трубы.

Похоже на одну из многих моделей ручных трубогибов. Инструмент значительно облегчает гибку и позволяет производить обработку армированных профильных труб

Можно гнуть изделия разных размеров, но с учетом всевозможных технических характеристик. Разнообразие модельного ряда трубогибов профильных труб позволяет выполнять работы любой сложности.

Конструкция №1 — трубогиб ручной

В целом конструкция инструмента достаточно проста, а значит доступна для исполнения неподготовленному человеку. Они самостоятельно изготавливают не только малогабаритные мобильные конструкции ручного действия, но и стационарные системы, оснащенные электроприводом.

Для частного использования более актуальны ручные модели. К тому же изготовление ручных устройств несколько дешевле.

Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие приспособления самостоятельно. Большинство деталей можно взять от любого старого оборудования

Одна из распространенных схем ручного приспособления, пригодного для изготовления трубогиба, собирается из следующих компонентов:

• опорные катки;
• упорный ролик;
• детали шасси;
• регулировочный винт;
• ручка подачи.

Инструмент работает по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполнены из металла, включая опорные и упорные ролики. При этом часть комплектующих (те же ролики) можно сделать из других материалов. Например, есть самодельные конструкции с роликами из дерева.

Материал рабочих органов является показателем, определяющим, с какими трубами (по толщине стенки и твердости металла) может работать трубогиб.

Конструкция №2 — Мощное механизированное устройство

Ряд самодельных конструкций не ограничивается только ручным инструментом. Ремесленники создают изделия, достойные сравнения с промышленным оборудованием. Детали для таких систем можно легко найти среди хлама технических предприятий или купить задешево на рынке.

Мощный механизированный трубогиб своими руками. В качестве комплектующих брались детали от технических машин различного назначения. Машина работает от электричества

Трубогибы усиленные профильных труб оснащены электроприводом. На таких «станках» без труда гнутся профили разного сечения, имеющие толщину стенок в несколько миллиметров.

На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:

• рама сваренная из швеллеров;
• два металлических прокатных ролика;
• шестерня трехступенчатая;
• металлическая цепь;
• редуктор и электродвигатель с механизмом ременной передачи.

Ролики качения установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, соединенные металлической цепью.

Цепной привод получает основной крутящий момент от редуктора, который, в свою очередь, приводится во вращение валом двигателя. Валы электродвигателя и редуктора через шкивы объединены ремнем.

Процесс гибки толстостенной профильной трубы на промышленном станке. В качестве привода используется электродвигатель. Радиус изгиба регулируется вручную винтом

Редуктор в схеме машины играет значительную роль — высокий крутящий момент вала двигателя сводится к малому крутящему моменту, передаваемому на шестерни опорных роликов. Поэтому нет необходимости устанавливать на устройство двигатель с малыми оборотами. Сюда подойдет электродвигатель со стандартной конфигурацией 960-1500 об/мин.

Все детали конструкции смонтированы на металлическом каркасе из швеллерных обрезков. Крепление деталей к раме осуществляется простым способом – болтами или сваркой. Для установки такой машины всегда найдется место на дачном участке, во дворе частного дома, в гараже для личного транспорта.

Конструкция №3 – гидравлический трубогиб

Электроприводная установка – это действительно мощная машина. Но еще более мощной является конструкция, оснащенная автомобильным домкратом.

Схема отличается непревзойденной простотой. Но в то же время характеристики устройства впечатляют. С помощью этого станка гнутся профильные трубы, которые не всегда удается согнуть даже электрическому трубогибу.

Удачный пример гидравлического трубогиба для обработки профильной трубы. Здесь в качестве силовой гидравлики используется обычный автомобильный домкрат

Пошаговый инструктаж по сборке гидроконструкции самодельного трубогиба для профильных труб начинается с подбора деталей.

Слесарю потребуется:

• три секции широкого швеллера;
• три секции узкого канала;
• замок-петля;
• три ролика на подшипниковых узлах;
• рукоятка подачи с закрепительной втулкой;
• автомобильный домкрат.

На швеллерах все детали скреплены болтами. Два верхних канала соединены друг с другом через петлевой замок. При этом один из швеллеров жестко закреплен на основании, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.

Ось опорного ролика, выходящая с одной стороны подшипникового узла, соединена с рукояткой подачи через металлическую втулку. Соединение фиксируется шпилькой.

Схема приспособления для гибки профильных труб с использованием автомобильного домкрата. 1,2,3 — металлический швеллер; 4 — упорный и опорный катки; 5 — соединительная петля; 6 — автомобильный домкрат

Принцип работы конструкции с домкратом несколько отличается от рассмотренных выше вариантов схемой регулировки радиуса изгиба.

Если в предыдущих установках для регулировки использовался шпиндель, который перемещает опорный ролик по вертикальной оси, то здесь шпиндель приводится в действие «плавающим» швеллером, который перемещается домкратной тягой. Такая система требует даже меньше ресурсов для сборки, чем конструкция с электроприводом.

Следующая фотоподборка ознакомит вас с процессом сборки простого листогиба с домкратом:

Фотогалерея

Фото

Перед сборкой листогибочного станка необходимо подготовить участок швеллера, который будет служить как его основа. Желательно зачистить его шлифовальной машинкой с металлической щеткой, а затем покрыть краской, защищающей от ржавчины. На зачищенной поверхности отмечаем

Для установки боковых валков привариваем две пары стоек из профильной трубы. Пара нужна на случай изгиба с разными радиусами. Сами валки изготавливаем из стального круга диаметром 40 мм, оснащаем их подшипниками

Для того, чтобы можно было домкратом менять положение бокового валка по высоте, вырезаем одну из частей станины болгаркой и привариваем петлю через разрез

Проверяем насколько свободно движется подвижная часть станины. Смотрим, не смещено ли его положение относительно оси. При необходимости исправьте или переделайте

Для установки центрального валка привариваем две высокие стойки. Валок изготовлен из стального круга, подшипники поставляем как и боковые валки

Центральный валок размещаем с учетом того, что с лицевой стороны к нему будет прикреплена рукоятка рычага, необходимая для совершения вращательных движений

С «нерабочей» стороны закрепляем упором центральный валок, чтобы при вращении он не смещался по поперечной оси, т. е. чтобы он не вылетал из стойки

К центральному ролику с рабочей стороны привариваем металлическую ручку, которая будет приводить установку в движение

Шаг 1: Подготовка основания для сборки трубогиба

Шаг 2: Установка боковых роликов

Шаг 3 : устройство подвижной части станины

Этап 4: Проверка перемещения подвижной части основания

Этап 5: Приварка подставки для основного валка

Этап 6: Установка центрального валка на стойки

Шаг 7: Фиксация центрального ролика

Этап 8: Присоединение ручки для вращения рулона

Трубогиб самодельный используется при выполнении различных работ в дачном хозяйстве. Чаще всего его используют для изготовления арок, из которых собирается теплица.

Владелец самодельного трубогиба легко изготовит все конструктивные части теплицы за один день:

Фотогалерея

Фото

С помощью описанного выше трубогиба можно согнуть профиль от 10 до 40 мм. Выбрав подходящий материал, загибаем арки, количество которых должно быть кратно 80-85 см

Переднюю арку собираем таким образом, чтобы предусмотреть место для установки двери и вентиляционного устройства. Сварка деталей

Прикрепляем поликарбонат к передним аркам перед монтажом, разрезая по факту на стройплощадке. Перед креплением прозрачного кожуха сверлим отверстия под шурупы в арках

После сборки каркаса и торцевых арок с обшивкой и обычных арок, к гнутому профилю

крепим поликарбонат

Этап 1: Гибка труб для изготовления арок

Этап 2: Сборка передней и задней арки

Этап 3: Крепление поликарбоната к торцевым аркам

Этап 4: Крепление поликарбоната к установленным аркам

Инструкция по трубогибу

Технология не требует специальных навыков. Но в зависимости от типа используемого гибочного станка процедура складывания может сопровождаться определенными нюансами.

Для понимания разберем пример работы с ручным трубогибом, оснащенным винтом регулировки радиуса изгиба:

1. Профильная труба нарезается до нужного размера.
2. Ролик упорный трубогиба устанавливается в исходное положение.
3. Профиль размещается в пространстве между роликами (упор на верхней части трубы, поддерживающий нижнюю часть трубы).
4. Регулировочным винтом упорный ролик с некоторым усилием прижимается к трубе.
5. С помощью рукоятки подачи профильная труба перемещается вперед и назад с коротким ходом.

Короткий ход трубы и зажим с регулировочным винтом выполняют до получения необходимого радиуса изгиба.

Начинающему слесарю перед началом работы с трубогибом желательно пройти специальный инструктаж. Прибор прост в использовании, но все же требует понимания процесса.

Аналогичный инструктаж применим и для трубогибов профильных труб, конструкция которых выполнена на базе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными накопителями.

Полезные советы для «первопроходцев»

Тем, кто впервые столкнулся с гибкими профилями, рекомендуется рассмотреть некоторые особенности технологии обработки данного вида труб. Например, опытные мастера никогда не жертвуют качеством гибки ради экономии времени.

Разумнее сделать несколько слабых нажатий регулировочным винтом и несколько проходов по роликам, чем делать все сразу. Такой подход полностью исключает деформацию профильной трубы и значительно снижает нагрузку на приводы (или на мышцы мастера).

Изготовлен шаблон для необходимого радиуса изгиба трубы. Аналогичные выкройки изготавливаются для профильных труб.

Рекомендуется работать с роликами в конфигурации, соответствующей профилю трубы. Так, если есть соответствие между величиной ширины ролика и величиной поперечного сечения профиля, изгиб будет точным и аккуратным. Кроме того, мастеру не придется периодически корректировать движение трубы от центра опорного ролика к его крайней границе.

Перед началом операции гибки профильной трубы желательно изготовить шаблон под заданный радиус изгиба. Если шаблон по каким-либо причинам изготовить не удается, можно ограничиться расчетом расстояния, полученного между двумя контрольными точками после сгиба трубы. Зная расчетные показатели, заготовку можно согнуть трубогибом без периодических контрольных замеров, сократив тем самым время работы.

Выводы и полезное видео по теме

Из видео вы можете узнать, как выглядит самодельный трубогиб на кровати.

Работать с трубами профильной формы приходится довольно часто в условиях проводки дома или загородного дома. Поэтому наличие в домашней мастерской инструмента под названием трубогиб только приветствуется.

Как показывает практика мастеров-самоучек, этот инструмент несложно изготовить самостоятельно. А сделав такой дизайн, его легко освоить и периодически применять.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы согнули профильную трубу своими руками. Делитесь интересными технологическими тонкостями, задавайте вопросы, размещайте фото по теме статьи.

59 фото гениальных идей для создания механизма

Каждому владельцу большого садового участка или небольшого коттеджа, хоть раз в жизни (как минимум) может понадобиться трубогиб — приспособление для гибки профильной трубы.

Например, это может быть заготовка для каркаса теплицы или навеса, беседки или любой другой металлоконструкции.

На базах по продаже металла, да и на других производствах обычно используются устройства заводского изготовления, но удовольствие это далеко не из дешевых. Чтобы сэкономить бюджет на более приятные траты, изготовлением устройства выгоднее заниматься вручную, своими силами.

Для этой конструкции, как говорится, «ума много не надо», да и в деталях недостатка не будет, реально создать чертежи чертежей самостоятельно.

Содержание отзыва:

• Варианты трубогиба
• Что такое трубогиб
• Схема гибки труб
• Трубогиб-улитка
• Трубогибы
• Трубогиб своими руками

90 028 Опции гибки

Вы можете согнуть трубу в «домашнем способом, заполните трубу песком, нагрейте его красной паяльной лампой или газовой горелкой, а затем согните трубу. Этот метод не признан среди мастеров приоритетным, он трудоемок и не обеспечивает достаточной точности, также могут появиться заломы и деформации.

Чтобы получить идеально согнутую трубу, с соблюдением норм и заданных параметров, не нанося ущерба исходному материалу, мастера используют в своей работе специализированные трубогибы.

Большую популярность приобрели трубогибы рычажного типа. Это элементарное изобретение работает по принципу «рычага» — усилие концентрируется в определенном месте, а изгиб сливается с формой созданного вами шаблона, который чаще всего можно снять и заменить другим.

Чаще всего в комплекте таких конструкций предусмотрена пара дополнительных шаблонов для труб разного диаметра. Есть похожие по конструкции агрегаты, ручные трубогибы, дрон или арбалет, они позволяют гнуть короткие отрезки круглых стальных труб, подвергая их только холодной обработке.

Арбалетные устройства очень компактны и ценятся в области установки и коммунальных услуг.

Что такое работа трубогиба

Принцип действия довольно прост, заключается в нагреве трубы, труба нагревается до красна и становится очень пластичной, податливой к изменениям. Каждый тип трубогиба имеет свой спектр возможностей.

Основные функции качество гибки и возможность гибки труб разных размеров и диаметров.

С помощью дополнительных прокатных приспособлений достигается гибка большего диаметра. Устройство работает с валами, их три в комплекте.

Направляющие и толкатели. Труба проходит через подвижные элементы, степень изгиба задается давлением прижимного ролика. Если радиус закругления готового изделия небольшой, процедуру следует повторить.

Шаблон для гибки труб

В большинстве случаев самым простым вариантом, подходящим абсолютно всем мастерам, даже начинающим, является шаблон из дерева. Доски подбираются по толщине гнутых труб, обязательно оставляйте запас досок в пару сантиметров.

Для предотвращения схода профиля с шаблона в процессе работы на концах оставляют уклон. Шаблон жестко закрепляют на полу или другой устойчивой поверхности рядом с установкой упора для трубы.

Профиль вставляют в зазор между шаблоном и упором, плавно и аккуратно нажимают на другой его конец, прижимая трубу к шаблону. Лебедка или рычаг облегчат работу.

Огромный плюс этого процесса, экономия средств и простота исполнения.

У любого устройства есть недостатки, и этот способ не исключение. Изгиб не точный, некачественный, а шаблон будет одноразовым (применимо только к одному диаметру трубы).

Трубогиб-улитка

При штамповке однотипных заготовок с большим тиражом, малым радиусом кривизны трубогиб-улитка будет незаменим.

Его достоинство в небольших размерах и простоте управления. Недостатком будет ограничение радиуса кривой, но не больших размеров.

Вальцегибочные станки

Нишу универсальности и практичности заняли самодельные приспособления — вальцовочные станки (гибочные станки), на таких станках можно сделать любой угол гибки.
