Приспособление для колки дров своими руками: Изготовление приспособления для колки дров своими руками: технология, материалы и секреты

виды и сборка в домашних условиях

Несмотря на стремительное развитие технологий, в двадцать первом веке до сих пор встречаются отопительные системы, функционирующие за счёт сгорания дров. Заготовка такого вида топлива — занятие очень трудоёмкое. Чтобы ускорить и упростить этот процесс, люди изготавливают приспособление для колки дров своими руками или приобретают готовое устройство.

Облегчите свой труд с помощью приспособлений для колки дров

Виды дровоколов

Сегодня в продаже можно найти массу устройств, предназначенных для раскалывания древесины. Бревна в них могут располагаться вертикально или горизонтально. Первый способ укладки хорошо подходит для крупногабаритного сырья, имеющего ровную форму. Для искривлённых поленьев более удобен горизонтальный вариант.

Устройство для колки дров может применяться не только в быту, но и в промышленности. Промышленное оборудование, в отличие от бытового, имеет большие размеры и вес применяется для расколки очень крупных брёвен.

Многообразие дровоколов поможет подобрать нужный именно вам

Важным фактором в классификации дровоколов является тип привода. По этому принципу устройства бывают:

1. Электроприводными. Требуют подключения к электросети.
2. Механическими. Применяются в быту для расколки поленьев небольшого размера.

Отдельную категорию составляет оборудование, работающее на бензине или дизельном топливе. Основное его преимущество заключается в высокой эффективности и возможности автономной работы.

Аппарат для колки дров:

Монтаж гидравлического устройства

Для раскалывания дров часто применяется конструкция с гидравлическим механизмом, позволяющая за короткий период обработать большой объём древесины. При желании её можно изготовить своими руками. Для этого потребуются:

• цилиндр;
• масляный бак;
• блок управления.

Гидравлический дровокол поможет вам сэкономить свое время и силы

Монтаж гидравлического дровокола следует начинать с рамы, которую лучше всего сделать из профильной трубы, двутавра либо швеллера. Для удобства перемещения её можно установить на шасси или колёса. На раме необходимо закрепить гидравлическое оборудование. Нож для расколки можно заменить конусным клином, который легко изготовить из следующих элементов:

• мотора с числом оборотов не больше 400 и мощностью 1500 Вт;
• редуктора, контролирующего обороты двигателя;
• станины — поверхности для укладывания брёвен.

Такой клин раскалывает древесину благодаря передвигающемуся наконечнику с резьбой. Чтобы наконечник смог двигаться, его нужно прикрепить при помощи центрального винта. Конструкция гидравлического оборудования с электродвигателем более эффективна и удобна в эксплуатации, однако работает медленнее, чем механическая.

Простой и эффективный способ колки дров:

При самостоятельной сборке приспособления, функционирующего за счёт гидравлического механизма, следует предварительно рассчитать габариты цилиндра и технические характеристики двигателя. Также необходимо заранее определиться с размерами дровокола и методом укладки брёвен в нём.

Реечные и винтовые конструкции

Отдельный вид приспособлений, предназначенных для расколки дров, имеет в своей конструкции специальную рейку, на которой крепится колун. При надавливании на ручку происходит раскалывание полена, после чего шестерни зубчатой передачи плотно соединяются, и рейка перемещается вперёд к бревну.

Движение ручки в обратном направлении возвращает колун в начальную позицию, расколотые дрова убираются. Электродвигатель — неотъемлемая деталь дровокола с рейкой.

Винтовой аппарат, считающийся самым простым среди электрических устройств с точки зрения самостоятельного изготовления, раскалывает поленья благодаря вращающемуся металлическому конусу и специальной резьбе.

Сборка такого дровокола должна осуществляться с учётом соответствия размеров конуса и раскалываемых брёвен. При этом следует соблюдать ряд правил:

1. Не соединять насадку напрямую с двигателем.
2. Обеспечить защиту цепной и ременной передачи специальным чехлом.
3. Установить скорость вращения конуса не менее 250 оборотов в минуту.

Не забывайте о технике безопасности при работе с дровоколами

В качестве основной рабочей поверхности для винтовой модели дровокола необходимо выбрать усиленную столешницу толщиной минимум 5 мм. На ней требуется закрепить:

• раму из профильной трубы;
• электродвигатель мощностью 3 кВт;
• ременную и цепную передачу;
• центральный винт;
• ручку для выкручивания в случае заклинивания винта.

Приспособление для колки дров:

Роль электродвигателя может выполнять асинхронный, электронный или коллекторный мотор. Часто самодельные модели оснащают моторами от старых стиральных машин. Благодаря конструкции и техническим характеристикам они прекрасно подходят для приспособлений такого типа.

Механические приспособления

Устройства, лишённые электрических моторов и приводимые в действие ручным способом, также широко применяются для заготовки дров. Каждая разновидность такого дровокола, собранного вручную, имеет свои особенности.

Самым простой в сборке и эксплуатации — рычажный аппарат, визуально напоминающий колодезный «журавль», в котором вместо ведра для воды крепится колун и брёвна. Приводится в действие с помощью рычага, занимает много места, требует большого усилия для запуска и остановки колуна.

Рычажный колун – отличный вариант соотношения качества и цены

Пружинный дровокол — это усовершенствованный вариант рычажного. По устройству они идентичны, но модернизированное приспособление дополнительно оснащено пружиной, регулирующей положение колуна, и подшипниками, обеспечивающими подвижное соединение рамы с колющим элементом.

При правильном расчёте размеров показывает высокую эффективность.

Вертикальное инерционное колющее устройство состоит из минимального набора деталей: надёжной платформы, штыря или трубы с толстыми стенками и резака. Для повышения эффективности конструкция дополняется утяжелителем, позволяющим раскалывать крупные толстые чурбаки. Утяжелитель может сниматься и прикрепляться к колуну по необходимости.

Механизмы для колки дров:

При выборе между самодельным и готовым приспособлением для расколки дров основным аспектом, как правило, является цена. Самодельный аппарат обойдётся дешевле, поскольку может быть изготовлен из подручных материалов с низкой себестоимостью. Но его сборка потребует определённого времени и знаний.

Ручной дровокол: как сделать своими руками

Читайте в этой публикации:
Что понадобится для изготовления ручного дровокола
Как сделать ручной дровокол своими руками
Как усовершенствовать ручной колун для дров

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

   Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

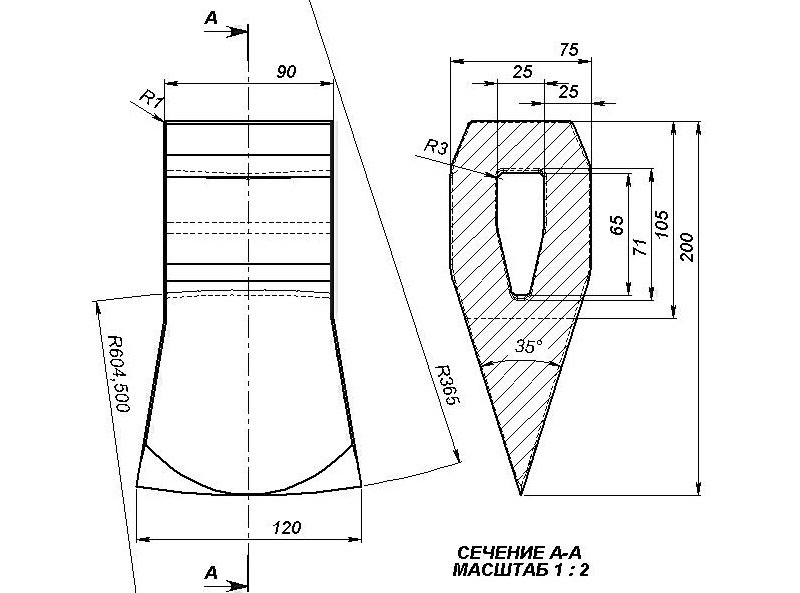

   Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

Дровокол своими руками (120 фото) — инструкция к механическому и электрическому дровоколу

Жители российских деревень, лишенные привычных для горожан удобств? у них нет возможности пользоваться центральным отоплением, поэтому они вынуждены отапливать свои дома с помощью традиционных русских дровяных печей.

Поскольку они называются дровами, их называют дровами, потому что они, по сути, являются изделиями из дерева. То есть для того, чтобы ими можно было «кормить» печку, длинные бревна нужно сначала распилить на чурки, после чего чурки рубят на поленья.

Краткое содержание статьи:

Эволюция дровокола

Самый трудоемкий из этих процессов — раскалывание чурки на бревна. Единственным инструментом, позволяющим рубить дрова, является дровокол. С давних времен на Руси дровосеком считался юноша, самостоятельно рубивший дрова для своей печи топором или тесаком.

Когда мужчине двадцать, тридцать и даже сорок лет, он легко справляется с этой задачей. Взмахните рукой, оттолкнитесь от плеча. К пятидесяти годам даже человеку, занимающемуся физическим трудом, размахивать колуном становится тяжело, и он начинает задаваться вопросом: как сделать дровокол и облегчить себе работу, создать специальное приспособление для колки дров, назначив вместо него колун себя?

Достать дровокол сегодня несложно. Взял и купил, благо производят их крупные компании, гарантирующие шикарный функционал этих машин. Однако у сельского жителя нашей страны нет достаточных средств для его приобретения.

Нашему человеку — от рождения «Кулибина» — ему достаточно взглянуть на фото дровокола, сделанного кем-то другим, чтобы сделать самому, чтобы заразиться этой идеей и сделать из этого полезного устройства самостоятельно.

Механические дровоколы бывают нескольких видов: ручные, конические, пружинные. Все они в большей или меньшей степени облегчают процесс колки дров.

Два кольца, два конца и лезвие посередине

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить эту работу. Делается это достаточно просто: сваривается круглая железная рама диаметром около 25 сантиметров или чуть больше.

Внизу изготавливается металлическая основа, в которой сверлятся отверстия для крепления. Сверху установлено железное кольцо диаметром 25 см. Лопатка, направленная вверх, закреплена между опорами и приварена к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсеместно в сети и особого вдохновения у наших самоделок не вызывают. Процесс колки дров в таком колуне напоминает колку дров топором или тесаком.

Противооткатный упор вставляется в кольцо и устанавливается на отвал. Для того, чтобы его расколоть, нужно просто ударить по нему сверху кувалдой. Экономии физических усилий в этом случае, конечно, нет, но поскольку махать приходится не заточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Подпружиненный дровокол

Другие более простые механические дровоколы имеют немного более совершенную пружинную конструкцию; они обеспечивают не только безопасность пользователя, но и значительно облегчают его работу.

Пружинный дровокол из бросовых материалов, изготовление его под силу, практически любому человеку, у которого руки растут откуда надо. Механизм дровокол состоит из подвижной и неподвижной частей.

Неподвижная часть механизма

Неподвижная часть — основание из стального швеллера; к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора — тот же швеллер.

Для придания конструкции большей прочности внизу опора с обеих сторон также усилена стальным уголком в виде распорок.

Затем к нижней части опоры на уровне углов приваривают площадку с приваренным к ней отрезком трубы так, чтобы угол между площадкой и основанием был 90 градусов.

Подвижная часть

Далее идет изготовление подвижной части делителя. Сверху к основанию на шарнире крепится подвижная стальная балка. С одного конца балки внизу также приваривается кусок трубы. Отрезы труб на площадке внизу опоры и внизу балки в верхней части опоры должны быть точно друг напротив друга.

Между ними устанавливается автомобильная рессора, которая удерживается на месте стволами труб, расположенными сверху и снизу друг напротив друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Поверх клина приваривается утяжелитель, в качестве которого можно использовать что угодно, например, кусок ржавой рейки.

Принцип действия

Принцип работы этого механизма прост. Автомобильная пружина удерживает балку делителя в исходном положении. Под клин дровокол устанавливается клин, который необходимо расколоть. «Оператор» дровокола резко нажимает на рукоятку, переводя ее вниз. Под действием мышечной силы человека, умноженной на вес утяжелителя, клин расщепляет чурку пополам. После этого ручку отпускают, коромысло возвращается в исходное положение под действием пружины.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективнее обычного топора или даже колуна, но все же недостаточно эффективны.

Морковокол

Другое дело дровокол, оснащенный электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого вам понадобится только пара шарикоподшипников, пара подшипников карданного вала, сам карданный вал и шкив.

Изготовление моркови

Почти каждый без труда найдет такой в ​​своем гараже. Другое дело, шишка или так называемая морковка, для ее изготовления требуется квалификация токаря и качественная сталь. Цилиндрическая заготовка должна иметь длину не менее 15-20 см и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и с шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два-три отверстия на той части заготовки, где нет резьбы с нанесенной на них внутренней резьбой.

Сборка дровокола

После этого можно приступать к сборке «морковного» дровокол. Подшипники устанавливаются в карданные подшипники и привариваются к ним. Карданный вал вставляется в подшипник одного из подшипников, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается второй подшипник с шариковым подшипником, до упора в рукаве.

Затем на один из концов карданного вала надевается конус и прикручивается к нему болтами. Другой конец вала плотно прилегает к шкиву, который крепится к карданному валу гайкой.

К раме прикреплены шарикоподшипники, под которыми установлен электродвигатель, соединенный с дровоколом посредством ременной передачи. Для уменьшения количества оборотов «пряника» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при колке березовых чур он плохо справляется с берестой. Его дефекты приходится исправлять обычным топором или тесаком.

Дровокол своими руками фото
