Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

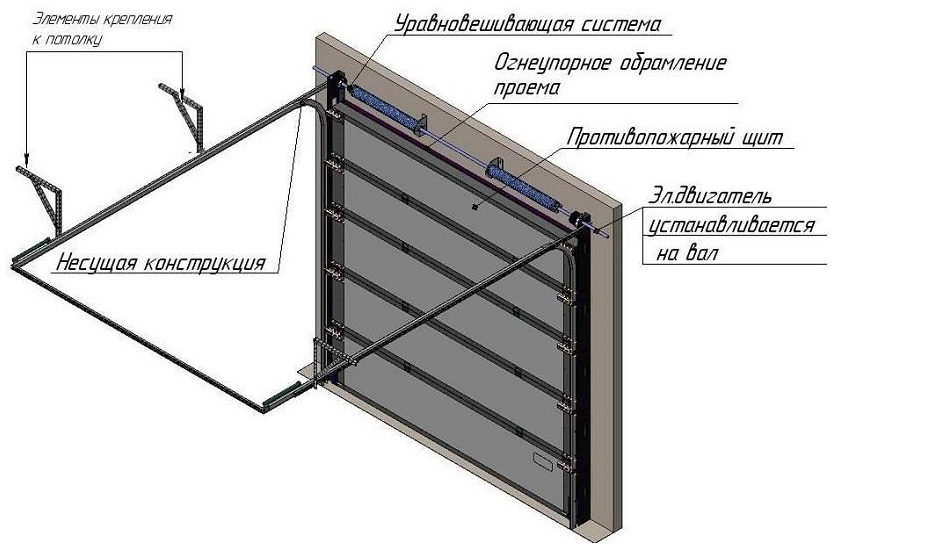

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Установка подъемных ворот своими руками

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы «Алютех: www.youtube.com/watch?v=2s7wJteGGMY

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн «Horman» — это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний «Алютех» — это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний «DoorHan» — это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности. Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить — глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Ниже представлены несколько фото, которые помогут понять принцип работы подъемно-поворотных ворот и некоторые варианты отделки.

•

Источник фото: www.6sotok-dom.com; www.vhod.guru; www.vorotauzabora.ru

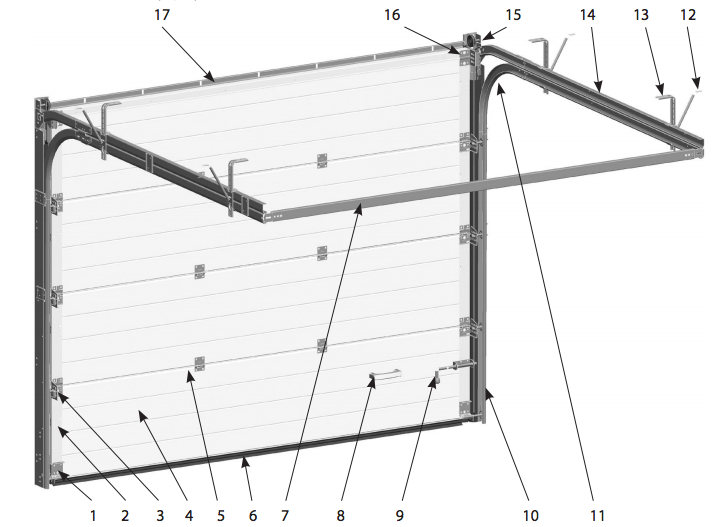

Чертежи и схемы подъёмных ворот (27 моделей).

•

Галерея: 172 фото подъёмных ворот

•

Другие материалы в этой категории: « Ворота из профнастила. Чертежи и схемы. Пошаговые фото своими руками Кованные ворота своими руками. +259 фото. Мастер классы. »

Делаем подъемные ворота своими руками; чертежи и этапы работ

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Содержание:

1. Виды и особенности подьемных ворот
2. Что потребуется для монтажа
3. Технология сборки, пошаговая инструкция
4. Производим автоматизацию, нюансы в работе

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

• Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
• Металлические штыри для закрепления.
• Уголки для рамы и рельс, 35х35х4 и 40х40х4.
• Швеллерный кронштейн 80х45.
• Пружина, с диаметром внутри 30 миллиметров.
• Металлический прут диаметром 8 миллиметров.
• Собственно, само полотно.
• Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

• Изготовление рамы.
• Установка роликов.
• Создание щита.
• Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров.  Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн.  Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

• Установка производится на полотно ворот.
• Монтируются на направляющих.
• Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

чертежи гаражных секционных откидных ограждений, калитка для гаража самодельная

Удобство гаража для автомобиля определяется не в последнюю очередь его въездными воротами, которые должны обеспечивать безопасность автомобиля и закрываться легко и надежно. В наше время можно заказать или сделать самому несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, которые в большинстве случаев имеют 2 створки, открывающиеся наружу, верхние двери имеют поднимающиеся вверх секции или створки. Принцип работы разный в зависимости от типа – секционная, поворотная или роликовая. Сама конструкция, включающая в себя различные элементы: короб, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но стоимость монтажа и материалов вполне компенсирует надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, вы легко сможете построить подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней не спеша соорудить надежную и удобную конструкцию из таких ворот для гаража.

Преимущества и недостатки

Прежде чем вы решите построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.

Мастера отмечают следующие преимущества таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым необходимо внешнее пространство для открытых дверей, подъемные используют внутреннее пространство под потолком.
• Пользоваться ими гораздо удобнее, особенно если они снабжены подъемным механизмом, то никаких физических усилий не требуется вообще.
• Подъемные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота можно использовать для одинарных и двойных гаражей.
• Бесшумно открывается и закрывается.

Стоит обратить внимание на недостатки подъемных ворот:

• Основным недостатком является сложность конструкции и монтажа. Если установку полностью заказывать специалисты, выйдет дорого. Если вы делаете монтаж своими руками, то нужно внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.

• Полностью открытые ворота занимают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створку и короб нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если владелец гаража учел все эти особенности, то можно приступать к установке. Но сначала нужно определиться с типом подъемных ворот для гаража.

Виды

Три наиболее распространенных типа самодельных подъемных конструкций:

• подъемно-поворотные или обшивочные панели:
• секционный;
Рольставни
• .

Откатно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии поднимается, поворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или уравновешенным. Первый вид рычагов представляет собой простейшие конструкции, обеспечивающие плавное и беспрепятственное перемещение створки в горизонтальное положение.

Ворота с противовесом лучше всего подходят для тяжелых дверей.

Откидные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъемник можно держать в руке за ручку на нижней части корпуса. Это делается легко благодаря натянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм, подключив электропривод, тогда подъем-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собирается из нескольких полотен шириной до 50 см, соединенных между собой петлями. При поднятии эти полотна (их еще называют ламелями) перемещаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Такая конструкция напоминает сэндвич-панели, используемые в строительстве.

Механизм роллетных ворот для гаража такой же, как и у ролет роллет в торговых центрах. Их складные ламели уже, чем у подъемно-секционных типов; при раскрытии они поднимаются и закручиваются в специальную коробочку небольшой ширины. Поэтому у этого типа есть явное преимущество – экономия места в гараже. Нет необходимости монтировать длинные рейки под потолком.

Материалы для рамы, коробки и направляющей калитки, как правило, металлические, но лучше всего выбрать нержавеющую сталь. Короб можно сделать из толстого деревянного бруса или металлических уголков. Сплошная створка подобной конструкции может быть выполнена в виде полотна досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно зашить теплоизоляционные материалы: пенопласт или минеральную вату.

Короб покрывается антикоррозийной грунтовкой, затем красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или рулонных воротах обычно также изготавливаются из оцинкованной стали или алюминия, внутрь листов может быть помещен теплоизоляционный материал. Поверхность таких панелей может быть любого цвета – на вкус владельца. Подвижные элементы конструкции — ролики, муфты из пластмассы или легких металлов, направляющие — из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открывания ворот с помощью электропривода поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми дверями, особенно в холод или проливной дождь. Для любой конструкции и механизма можно подобрать соответствующий электродвигатель, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые несложно сделать самому:

• механизмы, устанавливаемые на дверное полотно;
• устанавливается на направляющие;
• устанавливаются на боковые стойки.

Возможен заказ готовой конструкции, в комплект которой уже будет входить автоматический привод на подъем, как, например, у многих рольставней с ламелями из оцинкованной стали.

В этом случае после покупки необходимо только правильно установить их на гаражный проем и подключить электропривод к сети.

Производство

Для изготовления простых подъемных ворот для гаража можно использовать готовые эскизы и расчеты, лишь немного подгоняя их размеры в соответствии со своим помещением. Существует множество примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, нужно позаботиться о том, чтобы проем, прилегающие к нему стены и потолок были способны выдержать его вес. Для этого необходимо выбрать цельный и плотный потолок без пустот и надежных систем крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работе ворот.

Выбрав подходящий тип и примерный проект будущих откатных ворот, делаем чертеж с точными размерами, по ним рассчитываем количество необходимых материалов.

Металлические профили размером 40х20 мм и толщиной не менее 2 мм наиболее подходят для прочного и долговечного каркаса подъемно-поворотных ворот. Поперечные и горизонтальные крепления конструкции можно сделать из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от этого выбирают размер роликов.

Коробка рычажно-шарнирного механизма может быть изготовлена ​​из металлического уголка или бруска. По размерам по созданному чертежу вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно приобретаются в готовом виде. Их подбирают по размерам направляющих. Остальные детали можно легко изготовить самостоятельно, используя сварочный аппарат и болгарку.

Для изготовления ворот и их установки в гаражный проем потребуются следующие инструменты:

• сварочный аппарат;
• Болгарка с окантовкой кругами по металлу;
дрель
• со свёрлами нужного диаметра;
отвертка
• ;
молоток
• ;
• уровень;
• рулетка, карандаш.

7 фото

Для крепления необходимо использовать металлические анкеры или дюбель-шурупы, подходящие для данного веса конструкции. Если вы планируете использовать анкерные болты для крепления металлического уголка, то вам необходимо подготовить набор соответствующих ключей.

Установка

Перед установкой подъемно-воротной системы необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущий короб – важнейший силовой элемент таких ворот, поэтому нужно внимательно отнестись к его изготовлению.

Если для короба выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, их крепят к гаражному проему анкерными болтами и надежно затягивают. Для изготовления короба можно выбрать деревянные брусья сечением 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама складных ворот должна быть собрана на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, их проверяют угольником и слегка прихватывают сваркой. Затем снова проверяют правильные углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные ребра жесткости, после чего полностью проваривают конструкцию.

После сварки каркаса необходимо очистить болгаркой места стыков от заусенцев. Затем покрывается антикоррозийным раствором и красится. Внутри металлопрофиля зашиты плиты с утеплителем, снаружи он покрыт листовым металлом. Кронштейны с подвижными роликами крепятся на верхних углах рамы.

После этого на потолок монтируются направляющие для будущей створки. Их также следует монтировать максимально ровно, перепроверив горизонтальность, параллельность и перпендикулярность дверного проема. Затем створку временно устанавливают в проем, чтобы отметить место крепления рычажно-пружинного механизма.

После проверки работы ворот и беспрепятственного движения створки по направляющим ее снимают, монтируют пружины, производят их регулировку. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и доводчика, устанавливается дверной замок и ручка открывания.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт можно ограничить только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку перед наступлением холодов смазывать силиконом для защиты от замерзания.

Для внутреннего утепления таких ворот можно использовать различные материалы, которые применяются для утепления стен: минеральная вата, пенополистирол или пенополистирол. Последние два более эффективны, так как не дают усадки со временем, но могут быть горючими, поэтому лучше выбирать негорючие виды.

Красивые примеры

Есть много красивых проектов подъемных ворот; их конструкции позволяют сделать любой впечатляющий дизайн. Стоит рассмотреть несколько удачных примеров.

Не только красивый, но и удобный пример просторного гаража на две машины, для каждой из которых есть отдельный вход. Ворота оснащены дистанционным управлением для открывания. Несмотря на то, что раздвижные створки подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.

Единое цветовое решение для фасада гаража и створки ворот. Для обшивки можно использовать разные материалы: листовой металл с покрытием, пластик или фанеру.

Простой, но очень стильный вариант ворот разной ширины на две машины. Здесь для ставней используются ставни, легкие и занимающие мало места в сложенном виде.

Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень элегантно.

Если створка ворот массивная, то можно сделать эффектную облицовку снаружи под массив благородного дерева. Качественные панели выглядят как деталь средневекового замка, сложно представить, что механизм полностью автоматический.

Простой, но симпатичный вариант дешевых булочек. Это будет недорого и быстро смонтировано.

Легкие подъемные ворота, встроенные в ограждение двора, могут заменить двухдверную калитку. С этим проектом вы сможете припарковать пару автомобилей на своем загородном участке и они будут надежно скрыты от проезжей части.

Посмотрите видео мастер-класс по освоению ворот.

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

В условиях небольшого пространства перед гаражом на помощь придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, чем обычные распашные варианты. Конечно же, в магазинах очень много похожих дизайнов от разных производителей. Но можно сделать подъемные ворота для гаража своими руками. Это обойдется намного дешевле, чем покупка готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем приступить к изготовлению ворот с подъемным механизмом, стоит узнать, чем они отличаются от других видов, какие у них преимущества и недостатки. Это поможет убедиться, что данный тип устройства именно тот, который необходим.

Довольно часто в наше время можно встретить ворота для гаража. Сделать их своими руками несложно. Главное для начала определиться с устройством калитки. В любом случае подъемные ворота выполняют свои функции. Кроме того, подъемные ворота имеют ряд преимуществ перед другими типами. Их можно использовать в любом помещении, независимо от размера.

Типы ворот

Подъемные ворота делятся на два типа:

• Подъемная секция. Дверное полотно состоит из нескольких частей, которые соединены между собой жесткой конструкцией. При подъеме они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (плоское) положение.

• Поворотный. В отличие от предыдущего типа, в этом случае основное полотно ворот не способно деформироваться. Принцип их действия заключается в том, что створка будет подниматься по криволинейной траектории. При этом верхняя часть немного углубляется внутрь. Остальная часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И вы можете сделать это самостоятельно.

Достоинства ворот и их недостатки

Самодельные подъемные ворота для гаража имеют ряд неоспоримых достоинств, выделяющих их среди других видов устройств. Основные преимущества:

• Экономия места. Для подъема створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на землю рядом с гаражом.

• Листовки представляют собой единое полотно. А это надежная защита от проникновения посторонних.

• Возможно утепление створки. Чаще всего для этого используют пенопласт.

• Возможна установка механизма автоматического подъема.

• Подходит для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, благодаря чему ворота гармонично впишутся в оформление гаража и дизайн всего участка.

Откатные ворота обусловлены их конструкцией. Их не так много, но списывать со счетов не нужно. Недостатки:

• Одностворчатая створка частичному ремонту не подлежит. В случае повреждения его необходимо полностью заменить.

• Установка ворот возможна только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо предусмотреть заранее. Дело в том, что механизм подъемных ворот рассчитан на определенную нагрузку. Дополнительный слой утеплителя увеличит нагрузку на механизм.

Устройство ворот и принцип их действия

Основными конструктивными элементами, несущими нагрузку, являются рама, направляющие и механизм перемещения полотна. Ворота открываются автоматически (с пульта) или вручную.

Рычаги крепятся к нижней части створки. В верхних торцах имеются еще две направляющие, по которым перемещаются ролики. С помощью этих элементов осуществляется подъем створки. Для этого достаточно потянуть за ручку, которая находится в нижней части лезвия. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъемной силы крыла можно увидеть на картинке выше.

Подъемные механизмы

Подъемный механизм может быть двух типов:

• Рычаг-пружина. Это самый популярный механизм у владельцев гаражей. Отличается простой конструкцией и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точную настройку пружин, точную установку направляющих (которые в дальнейшем будут приводиться в движение роликами).

• Если створка имеет большой вес, предпочтение отдается механизму с противовесом. В этом случае используется лебедка. С одной стороны крепится противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Перед тем, как изготовить и установить подъемные ворота для гаража своими руками, необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие устанавливались без уклонов. Любая пыль, попадающая на ролики или направляющие, может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не о сексе. Это связано с тем, что рамка заходит внутрь минимум на 2 сантиметра. Поэтому завершение строительства пола будет необходимо после того, как будет завершена установка гаражных ворот.

Проем должен быть готов к установке рамы ворот. На нем производятся основные расчеты. Поэтому вам нужно знать его размеры. Размеры, необходимые для строительства ворот, указаны на чертеже подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размера и выбранной конструкции ворот количество необходимых материалов может варьироваться. А вот при самом простом решении для изготовления металлических ворот потребуется:

• Деревянные бруски 120×80 мм для ящика;

• Бруски деревянные 100х100 мм для потолка;

• Металлические штифты для фиксации конструкции;

• Уголки металлические 35х35х4 мм для изготовления рамы;

• Уголки металлические 40х40х4 мм для рейки;

• Швеллер 80×45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический стержень диаметром 8 мм;

• Ткань для створки.

Это набор необходимых материалов для изготовления ворот с ручным режимом подъема. При желании вы можете приобрести диск для автоматизации этого процесса. Список необходимых материалов может быть изменен или дополнен. Подробно описать все, вплоть до шурупа или болта, сложно. Ведь каждое незначительное изменение конструкции ворот повлечет за собой изменение этого списка.

Для того, чтобы собрать и смонтировать гаражные ворота, вам понадобится болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Понадобятся и другие инструменты, которые есть у каждого мастера: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из труб изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор каркаса;

• Установка роликов;

• Изготовление створок;

• Крепление доборных элементов.

Эти шаги объясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый шаг подробно.

Каркас

Основой, на которую будут крепиться ворота, является рама. Именно на него будет приходиться основная часть нагрузки всей конструкции. С его изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это самый простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. Это не влияет на процесс установки.

Коробка выходит из решетки. Для их соединения используются металлические уголки или пластины. Нижняя перекладина должна быть опущена к полу не менее чем на 2 см. Это необходимо учитывать в процессе сборки. При скручивании коробки (в случае металлической — сварной) проводят ее контрольную проверку. Ее вставляют в проем и проверяют положение по вертикали и горизонтали. При правильном расположении рамы ее крепят анкерами (металлическими штырями) длиной 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого установите горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Это хорошо видно на картинке ниже. Для фиксации направляющих используются болты. На этом этапе очень важно точно измерить уровень.

По краям рельсов установлены фиксаторы. Они будут удерживать ролики, тем самым удерживая полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить полотном ворот, может быть изготовлен из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим воздействиям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, снаружи обитый металлическим листом;

• Используйте сплошной листовой металл;

• Каркас из металлических профилей для покрытия металлом.

В качестве финишного (внешнего) слоя может быть что угодно, хоть пластик. Для защиты от мороза щит можно покрыть слоем утеплителя.

Для того, чтобы ворота каждый раз полностью не открывали трубу, в щите можно сделать калитку. Через него можно войти (выйти), не используя полностью всю конструкцию. Некоторые владельцы гаражей также предусматривают окно в створке. При необходимости установить его не составит труда.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Установка ворот завершается установкой дополнительных элементов. К ним относятся ручки, замки, шпингалеты для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. Если они присутствуют, не нужно цепляться за край листа. Удобнее, если ручки расположены внизу щита. И снаружи и внутри.

Если ворота оборудованы калиткой, защелку можно сделать внутри. Это позволит обезопасить ваше имущество. Этот метод позволит открыть дверь только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж отдельный и в нем нет калитки, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делается это с помощью ручек, которые крепятся к полотну и к внешней стороне вертикальной рамы.

Изготовление ворот металлических с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, фиксируют отделочные материалы.

Система автоматизации

Автоматический привод может быть установлен на гаражные ворота. Цены на всю конструкцию от этого возрастают. Зато уровень комфорта значительно повысится. Не нужно открывать (закрывать) ворота вручную. Все можно сделать с помощью дистанционного управления. В этом случае важно подобрать тип привода, к которому подходят ваши распашные гаражные ворота. Цены на них находятся в пределах 300-800 евро.

Установить диск не составит труда. В инструкции указано перепиливание контактов, что нужно будет соблюдать. Пример привести сложно, так как стандарты подключения у каждого производителя разные.

При подключении системы автоматического открывания подъемные ворота, изготовленные и установленные собственными силами, не будут отличаться от заводских. Это позволит осуществлять дистанционное управление с помощью панели управления.

Итак, выполнив несколько простых действий, вы сможете получить подъемные ворота для гаража. Помимо существенной экономии денежных средств, это повлечет за собой массу других преимуществ. Такая конструкция экономит место. Ворота не требуют свободного места перед гаражом, как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуациях не используется. Самостоятельный выбор материалов для строительства позволит вам сделать все в соответствии с вашими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.
